Заземляющий проводник это: Заземление. Что это такое и как его сделать.

Содержание

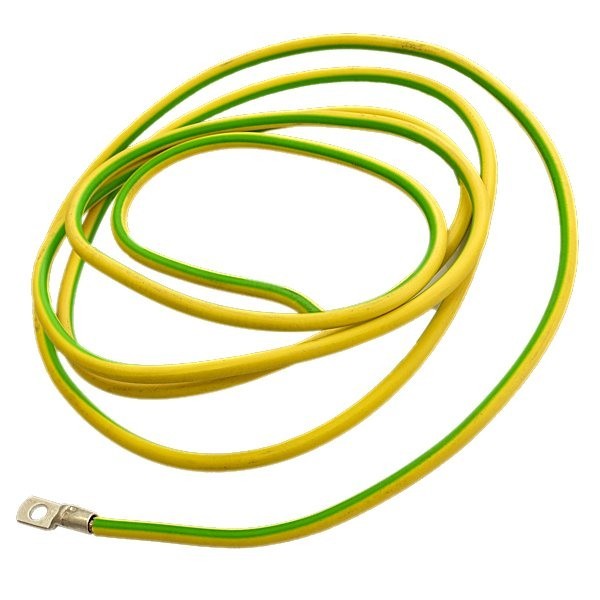

Заземляющий проводник: требования и особенности

Заземляющие проводники представляют собой обязательную часть электроустановок любого типа, от небольших бытовых приборов до трансформаторов. Необходимы как защитные элементы от случайного соприкосновения с деталями, находящимися под высоким напряжением.

Их правильный выбор и установка очень важны не только для обеспечения бесперебойной работы, но и для улучшения качества ее безопасности во время эксплуатации.

к содержанию ↑

Немного теории

Чтобы действовать максимально эффективно, необходимо знать некоторую терминологию. Так, глухозаземленная нейтраль — общая точка обмоток для электрического оборудования, которая присоединяется к заземлителю напрямую или с использованием малого сопротивления.

Важно знать следующую информацию:

  1. Основных схем для подключения нейтрали оборудования насчитывается пять. Здесь электрические приборы подключают в звезду (начала обмотки присоединяют к фазным проводам).
  2. В областях соединения обмоток потенциал будет равен нулю при идеальных условиях, как и у почвы. Из-за этого заземление нейтрального кабеля необходимо производить с использованием шины.
  3. Нулевой провод — тот, что подключен к нейтрали. Как правило, его принято обозначать буквой N.
  4. Нулевой защитный проводник заземления обозначается символом РЕ. Его подсоединяют к земле и непосредственно к оборудованию, благодаря чему оказывается возможным получение нулевого потенциала.

Существует три основных типа подключения:

  1. TN-S. К нейтрали соединяют нулевой рабочий проводник и кабель защитного заземления, которые не соединяются до конечного потребителя.
  2. TN-C. Заземляющий проводник и нейтраль соединяются в одной области, образовав сплошной проводник. Такой тип обозначают символом REN.
  3. TN-C-S. Совмещает в себе два предыдущих. Для подключения к нейтрали используется один проводник, который впоследствии разделяется на два — зануления и заземления.

В сетях выше тысячи, требующих специальных знаний, применяется тип IT с применением изолированной нейтрали.

к содержанию ↑

Требования к заземлителям

Главные требования к проводам-заземлителям зависят от места для их подключения. Так, проводы могут быть использованы как для непередвижных, так и передвижных электрических конструкций и приборов.

Следует обратить внимание, что основные требования к продукции, предназначенной для подключения этих типов установок, серьезно различаются. Перед непосредственным проведением работ их необходимо тщательно изучить и произвести все требуемые измерения.

В противном случае техника может выйти из строя, а сами механизмы будут представлять потенциальную опасность для жизни человека.

к содержанию ↑

Общие требования к проводам заземления

Любой провод заземления должен снижать потенциал на электрооборудовании до близкого к нулю показателя. У него должна быть возможность пропускать такой же ток, значение которого в установке равно значению тока в коротком замыкании.

В связи с этим необходимо обратить внимание на следующие требования:

  1. Сечение проводников заземления не должно быть больше, чем у фазных проводников. Последние должны обеспечивать постоянное протекание тока, защита находится в работе не более двух-трех секунд.
  2. Все кабели должны иметь сечение и маркировки по ГОСТу.
  3. Отдельный расчет показателя проводника заземления возможен. Следует применить формулу, содержащую ток короткого замыкания, способ укладки кабеля, тип проводника.
  4. Нулевой провод, как правило, обозначают голубым цветом, заземление — желтым.
  5. Качество заземления рассчитывают по измерению сопротивления. Как правило, параметр должен составить не больше 4 Ом. Число зависит от сопротивления только внутри проводника.
  6. Наиболее качественного заземления можно добиться при использовании винтовых зажимов. Не рекомендуется делать нулевые проводники и заземление длиннее стандарта длины.
  7. У медного провода для заземления минимальное сечение составит 4 квадратных миллиметров без защиты от повреждений и не менее 2,5 — при ее наличии.

к содержанию ↑

Требования к переносным заземлениям

Переносные заземления должны соответствовать совсем другим требованиям, поскольку применяются к передвижным механизмам для обеспечения безопасных условий эксплуатации и работы.

Основные правила их использования выглядят следующим образом:

  1. Данный тип проводников не оснащается изоляцией. Это необходимо, чтобы можно было легко обнаружить возможные механические повреждения или убедиться в их полной целостности. К устройствам контур заземления прикрепляется при помощи струбцины. Ее присоединение к заземлителю производится с использованием сварки.
  2. Материал для проводника — медь. Такая продукция должна быть многожильной, а ее отдельные проводки — содержать не более пяти процентов брака.
  3. Сечение данных заземлений должно быть не менее 16 квадратных мм, если применяется для механизмов с напряжением меньше 1000 В, и не менее 25 квадратных миллиметров, если больше.

Перед наложением заземления необходимо провести зачистку металлической поверхности. Можно достигнуть максимально доступного качества. Проверить его обычными способами достаточно сложно, поэтому чаще всего выполняют только экспериментальным путем.

к содержанию ↑

Выводы

Соблюдение всех правил выбора и установки нейтральных проводов и кабелей заземления чрезвычайно важно для обеспечения качественной и бесперебойной работы электросистем стационарных и передвижных. Без этого нельзя создать безопасные условия эксплуатации техники и предупредить ее поломки.

Разобраться в основных требованиях к кабельной продукции не так сложно. В большинстве случаев произвести установку всех систем оказывается под силу даже простым обывателям.

Заземляющий проводник: требования и особенности

Что такое заземление и нулевой провод

Зачем нужно заземление и нейтральный провод?

В процессе монтажа электрической сети в квартире или в доме вы неизбежно столкнётесь с вопросом что такое нулевой провод и заземление и в чем их отличие? Ведь без четкого понимания данного вопроса смонтировать электрическую сеть, полностью отвечающую нормам ПУЭ (Правила устройства электроустановок) достаточно сложно. Поэтому в нашей статье мы постараемся разобраться с данным вопросом и приведем основные правила монтажа этих цепей.

Что такое заземление и нейтральный провод

Прежде всего давайте разберемся, что такое нулевой и что такое защитный провод, в чем их отличия и в чем предназначение? Исходя из этого нам проще будет понимать правила их подключения и те требования которые к ним предъявляет ПУЭ.

Что такое нулевой провод

Прежде всего остановимся на нулевом или как его еще называют нейтральном проводе. Согласно п. 1.7.35 ПУЭ он предназначен для питания электроприемников и соединен с глухозаземленной нейтралью трансформатора.

Что такое нулевой провод?

  • Если же говорить простым языком и отбросить некоторые не столь важные для нас нюансы, то нулевой провод — это проводник, соединенный с заземленной частью трансформатора или генератора от которого вы получаете питание.
  • В однофазной сети, которая используется у нас практически во всех частных домовладениях и квартирах, для работы электроустановок обязательно необходим фазный и нулевой провод. Нулевой провод по сути непосредственно соединен с землей и в идеале имеет нулевой потенциал. То есть напряжения на нем нет.

Обратите внимание! Напряжения на нулевом проводе нет если он соединен с землей. Если эта связь по какой-либо причине нарушена, то во время работы электроустановки он оказывается под напряжением равном фазному. То есть для однофазной сети равном 220В.

  • На схемах нулевой провод обозначается символом «N». Старая советская инструкция рекомендовала применять обозначение «0» и его еще можно встретить на некоторых схемах. А сам провод согласно п.1.1.30 ПУЭ должен быть выполнен проводом синего цвета.

Что такое заземление?

Заземление или защитный проводник согласно п. 1.7.34 ПУЭ предназначен исключительно для целей электробезопасности. В нормальных условиях он не находится под напряжением и выполняет роль проводника только в случаях нарушения изоляции фазного или нулевого проводника. При этом на самой электроустановке он снижает потенциал до безлопастного.

Зачем нужно заземление?

  • Если говорить простым языком, то заземление необходимо только на случай поломки. Например, у вас произошел пробой изоляции стиральной машинки. Если она не будет заземлена, то прикосновение к ней равноценно прикосновению к фазному проводу. Если же она будет заземлена, то нечего не произойдет, так как избыточный потенциал через заземление уйдет в землю.
  • Заземление может выполняться по разным схемам в зависимости от ваших возможностей и схемы питающей сети. Данный вопрос мы рассмотрим ниже.
  • Защитный проводник на схемах принято обозначать символами «PE». Сам же проводник должен быть выполнен из провода желто-зеленого цвета.
  • На некоторых схемах вы можете встретить обозначение «PEN». Это обозначает совмещение нулевого и защитного проводов. О нем мы поговорим чуть ниже. Цвет такого провода согласно п.1.1.29 ПУЭ должен быть голубым с желто-зелеными полосами на концах.

Схемы подключения нейтрального провода и заземления

Теперь вы знаете как отличить нулевой провод от заземления и понимаете, что и то, и другое является соединением с землей. Теперь можно рассмотреть возможные схемы подключения нейтрального провода и заземления. Все они четко оговорены в п.1.7.3 ПУЭ. Мы рассмотрим только схемы с глухозаземленной нейтралью которые применяются в наших электрических сетях.

На фото представлена система ТТ

Итак:

  • Прежде всего рассмотрим систему ТТ в которой нейтральный провод подключен к заземлению трансформатора, а заземление к независимому источнику. Этот метод применяется очень редко, да и цена монтажа такой системы является наиболее высокой.
  • Значительно чаще используются системы типа ТN в которых используются PEN проводники. То есть на всем протяжении или на отдельных участках нулевой и защитный проводники проложены одним проводом, либо подключаются к одной точке заземления.

Система TN-S

  • Наиболее оптимальной в данном случае в вопросах электробезопасности является система TN-S. В ней нулевой и защитный проводники подключены к единой точке заземления, но на всей протяженности выполнены отдельными проводниками.

Система TN-C

  • Значительно чаще можно встретить систему TN-C, которую достаточно просто реализовать своими руками. В ней нейтральный провод и заземление выполнены одним проводом по всей длине. Но это наименее безопасный вариант с точки зрения электробезопасности.

Система TN-C-S

  • И последним возможным вариантом является система TN-C-S. Как понятно из названия она совмещает в себе две предыдущие системы. То есть на одном участке выполнена совместная прокладка нейтрали и заземления, а на втором участке они разделены.

Правила подключения нейтрального провода и заземления

Зная возможные схемы подключения заземления и нулевого провода можно говорить о правилах и требованиях к их подключению. Ведь они хоть и не значительно, но разняться. Кроме того, мы надеемся, что объясним часто встречающийся вопрос зачем заземлять нулевой провод.

  • Прежде всего поговорим о системе ТТ. Согласно п.1.7.59 ПУЭ данная система может применяться только в исключительных случаях, когда не одна из систем TN не может обеспечить должный уровень защиты.

Обратите внимание! При использовании системы ТТ обязательно применение автоматов УЗО. Причём нормы ПУЭ предъявляют к ним отдельные требования по току срабатывания.

  • Но и для системы TN все не так просто. Согласно п.1.7.61 ПУЭ на вводе в здание или в электроустановку они должны иметь повторное заземление. Давайте разберемся зачем это необходимо.
  • В системе TN как мы уже знаем, нулевой и защитный проводники монтируются одним проводом. В случае обрыва этого совместного провода получается, что нулевой и защитный провод образуют единое целое. Ведь они не соединены с землей.
  • Если у нас нет соединения с землей, то как мы уже знаем при включении любого электроприбора или даже лампочки нулевой провод оказывается под фазным напряжением.
  • Но для системы TN нулевой и фазный провод частично или полностью объединены. То есть провод заземления тоже оказывается под фазным напряжением. А фазный провод у нас подключен к корпусу нашей стиральной машины, фена, холодильника и другого электрооборудования. Выходит, и на их корпусе появится фазное напряжение. И при прикосновении к ним вы получите удар электрическим током.

Зачем выполнять повторное заземление?

  • Именно исходя из этих соображений повторное заземление нулевого провода по ПУЭ для систем TN обязательно. Ведь такое повторное заземление снижает риск подобных случаев. А если оно выполнено у всех электропотребителей, то вероятность подобных случаев становится еще ниже.
  • Кроме того, нормы ПУЭ в многоэтажных зданиях требуют присоединения PEN шины к шине уравнивания потенциалов, которая согласно п.1.7.82 ПУЭ должна соединяться со всеми заземленными проводниками в доме.
  • Отдельные требования ПУЭ предъявляет к потребителям, которые подключены к электрической сети при помощи воздушной линии. Контур повторного заземления нулевого провода и заземления для таких потребителей должен быть оборудован согласно п.17.101 и 1.7.102 ПУЭ.
  • Для таких потребителей нормируется не только сопротивление искусственного заземлителя, но и предъявляются требования к его материалу, а также сечению и толщине. Ведь на воздушных линиях обрыв одного провода значительно более вероятно.

Вывод

Как видите вопрос правильного выполнения заземления и монтажа нулевого провода достаточно многогранен. Мы уделили внимание лишь основным аспектам и попытались разъяснить назначение данных проводников. Более детальную информацию по поводу монтажу заземления, зануления и контуров заземления вы можете получить в следующих статьях на нашем сайте, а также на видео.

Как подключить заземление | Для дома, для семьи

Здравствуйте, уважаемые читатели сайта sesaga.ru. В этой статье мы будем с Вами разбираться, как подключить заземление. Эта тема довольно-таки обширная и имеет множество нюансов, и здесь так просто не скажешь — делай так или подключай сюда. Поэтому, чтобы Вы понимали меня, а мне было легче Вам объяснить, будет и теория и практика.

Заземление в нашей современной жизни является неотъемлемой частью. Конечно, можно обойтись и без заземления, ведь, сколько мы жили без него. Но, с появлением современной бытовой техники, заземление является просто обязательным условием для защиты человека от поражения электрическим током.

Общие понятия.

Заземление – преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Заземление предназначено для отвода токов утечки, возникающих на корпусе электрооборудования при аварийном режиме работы этого оборудования, и обеспечение условий к немедленному отключению напряжения с поврежденного участка сети путем срабатывания устройств защитного и автоматического отключения.

Например: произошел пробой изоляции между фазой и корпусом электрооборудования — на корпусе появился некоторый потенциал фазы. Если оборудование заземлено, то это напряжение потечет по защитному заземлению, обладающему низким сопротивлением, и даже, если не сработает устройство защитного отключения, то при прикосновении человека к корпусу, ток, который остался на корпусе, будет не опасен для человека. Если же оборудование не заземлено — весь ток потечет через человека.

Заземление состоит из заземлителя и заземляющего проводника, соединяющего заземляющее устройство с заземляемой частью.

Заземлителем является металлический стержень, чаще всего стальной, или другой металлический предмет, имеющий контакт с землей непосредственно или через промежуточную проводящую среду.

Заземляющий проводник – это провод, соединяющий заземляемую часть (корпус оборудования) с заземлителем.

Заземляющее устройство – это совокупность заземлителя и заземляющих проводников.

Немного теории.

Все Вы видели во дворах небольшие кирпичные сооружения, в которые заходят и выходят силовые кабеля — это трансформаторные подстанции (электроустановки). Трансформаторные подстанции служат для приема, преобразования и распределения электрической энергии. Любая подстанция имеет силовой трансформатор, служащий для преобразования напряжения, распределительные устройства и устройства автоматического управления и защиты.

Принимая высоковольтное напряжение сети 6 – 10 kV (киловольт) подстанция преобразует его и передает потребителю — то есть нам. Прием и преобразование напряжения обеспечивает силовой трансформатор, с выхода которого к потребителю уходит трехфазное переменное напряжение 0,4 kV или 400 Вольт.

Для питания домашнего однофазного оборудования (телевизор, холодильник, утюг, компьютер и т.д.) используется одна из трех фаз L1; L2; L3 и нулевой рабочий проводник «N».

Это стандартная схема обеспечения потребителей электрической энергией, на базе которой были разработаны дополнительные схемы, различающиеся по способу подключения защитного заземления, подключения и защиты электрооборудования, а также принятых мер для защиты людей от поражения электрическим током.

Трансформаторная подстанция имеет свой контур заземления, к которому подключены все металлические корпуса оборудования подстанции. Контур заземления представляет собой вбитые в землю металлические стержни, связанные между собой металлической шиной при помощи сварки. Эту шину называют шиной заземления.

Шина заземления заводится в здание подстанции и прокладывается по периметру здания. К ней привариваются болты, к которым уже через заземляющие проводники подключается все оборудование подстанции.

Согласно ПУЭ (Правила Устройства Электроустановок) заземляющий проводник (нулевой защитный) на электрических схемах имеет буквенное обозначение «РЕ» и цветовую маркировку с чередующимися поперечными или продольными полосами желтого и зеленого цветов.

Системы заземления.

Системы заземления различаются по способу заземления нулевого рабочего «N» проводника на вторичной обмотке силового трансформатора и потребителей электрической энергии (двигатель, телевизор, холодильник, компьютер и т.д.), питающихся от этого трансформатора.

Рассмотрим на примере трансформаторной подстанции.
Вторичная обмотка силового трансформатора подстанции имеет три катушки соединенные «звездой», где начала катушек соединяются в общую точку, называемую нейтралью «N», которая непосредственно соединена с заземляющим устройством.

Свободные концы катушек подключаются к проводам трехфазной сети, уходящей к потребителям трехфазной или однофазной электрической энергии. Такое соединение нейтрали называется глухозаземленной и используется в системах заземления типа TN.

Здесь нейтраль «N», или еще ее называют рабочий ноль, выполняет две функции:

1. Совместно с одной из трех фаз образует напряжения 220 Вольт.
2. Выполняет защитную функцию, так как имеет прямой контакт с землей.

На данный момент существует 3 типа систем заземления:

1. TN – система, в которой нейтраль трансформатора заземлена, а открытые проводящие части присоединены к нейтрали;
2. TT — система, в которой нейтраль трансформатора заземлена, а открытые проводящие части заземлены при помощи заземляемого устройства, электрически независимого от заземленной нейтрали трансформатора;
3. IT — система, в которой нейтраль трансформатора изолирована от земли или заземлена через устройства, имеющие большое сопротивление, а открытые проводящие части заземлены.

Все три системы заземления разработаны для защиты людей и электрооборудования от действия электрического тока. Данные системы заземления считаются равноценными для защиты людей, но они не равноценны по способу обеспечения надежности (безотказности, ремонтопригодности) электроснабжения потребителей электрической энергией.

Обозначаются системы заземления двумя буквами.
Первая буква определяет связь нейтрали трансформатора с землей:

T – нейтраль заземлена;
I – нейтраль изолирована от земли.

Вторая буква определяет связь открытых проводящий частей с землей:

T – открытые проводящие части непосредственно заземлены;
N – открытые проводящие части присоединены к глухозаземленной нейтрали трансформатора.

Теперь рассмотрим все системы по порядку.

1. Система заземления TN.

Система «TN» — это система, в которой нейтраль трансформатора заземлена, а открытые проводящие части присоединены к нейтрали посредством нулевых защитных проводников.

Открытая проводящая часть – доступная прикосновению проводящая часть электроустановки (например: корпус бытовых электроприборов), которая в нормальном режиме работы электроустановки не находится под напряжением, но может оказаться под напряжением в случае повреждения изоляции.

Как правило, повреждение изоляции может быть вызвано многими факторами: это и старение оборудования, механические повреждения, длительная эксплуатация при максимальных нагрузках, скопление пыли между корпусом оборудования и токоведущими частями, образование влаги на пыльной поверхности, находящейся рядом с токоведущими частями, климатическое воздействие, заводской брак и т.д.

Так вот, в свою очередь система TN разделяется еще на три подсистемы:

1. TN-C — система, в которой нулевой защитный «РЕ» и нулевой рабочий «N» проводники совмещены в одном проводнике «PEN» на всем протяжении системы;
2. TN-S — система, в которой нулевой защитный «РЕ» и нулевой рабочий «N» проводники разделены на всем протяжении системы;
3. TN-C-S — система, в которой функции нулевого защитного «РЕ» и нулевого рабочего «N» проводников совмещены в одном проводнике в какой-то ее части, начиная от силового трансформатора.

Система TN-С.

Система TN-C — это одна из первых систем заземления, которая еще встречается в старом жилищном фонде построенном до середины 90-х годов, но, не смотря на это, она еще существует и действует. Эта система прокладывается четырехпроводным кабелем, в котором идут 3 фазных провода и 1 нулевой.

Здесь нулевой защитный «РЕ» и нулевой рабочий «N» проводники совмещены в одном проводнике на всем протяжении системы. То есть, для питания электрооборудования и его заземления используется один «PEN» проводник, и это на сегодняшний день является главным недостатком системы TN-C.

В то время практически не было электрооборудования требующего трехпроводное подключение и поэтому к защитному заземлению не придавалось особых требований, и такая система считалась надежной. Но с появлением в нашем быту современного трехпроводного оборудования, где предусмотрен заземляющий проводник «РЕ», система TN-C перестала обеспечивать нужный уровень электробезопасности.

На сегодняшний день, практически вся современная техника питается через импульсные блоки питания, которые не имеют гальванической развязки с сетью 220 Вольт.

Это связано с тем, что в импульсных блоках питания есть помехоподавляющие фильтры, которые предназначены для подавления высокочастотных помех питающей сети 220 Вольт, и которые через развязывающие конденсаторы соединены с корпусом оборудования.

Высокочастотные помехи, возникающие в питающей сети, через развязывающие конденсаторы, провод защитного заземления «PE», трехполюсную вилку и розетку стекают на «землю». Вот поэтому возникает опасность появления фазного напряжения на корпусе оборудования при пробое изоляции между фазой и корпусом или пропадании рабочего нуля «N» при питании современной техники используя систему заземления TN-C не имеющей отдельного проводника защитного заземления «РЕ».

Например: если оторвется или отгорит между этажным и квартирным щитом Ваш рабочий ноль «N», то возникает опасность появления фазового напряжения на корпусе, работающего в данный момент бытового оборудования. И если оно не будет заземлено, то при прикосновении к металлическому неокрашенному корпусу голой рукой, через Вас потечет ток, и Вы получите заряд.

Хотя, благодаря импульсным блокам питания современная техника стала меньше, дешевле и легче, но и, естественно, требования в отношении уровня электробезопасности стали уже выше.

Но, как говорится, спасение утопающих дело рук самих утопающих, и поэтому некоторые умельцы, чтобы обезопасить себя, тянут заземление самостоятельно. Одни садятся на батареи центрального отопления, другие подключаются к корпусу этажного щита, ставят перемычку в розетке, устанавливают УЗО, а некоторые даже делают свой контур заземления.

Например: Вы подключились третьим проводником к корпусу этажного щита и думаете что заземлились. Это большое заблуждение. Вы сделали зануление — и не более того.

Защитное зануление – это преднамеренное электрическое соединение открытых проводящих частей электроустановки (например, корпус оборудования) с глухозаземленной нейтралью генератора или силового трансформатора, выполняемое в целях электробезопасности.

Глухозаземленная нейтраль – это нейтраль трансформатора, присоединенная непосредственно к заземляющему устройству.

Так вот, зануление на корпус этажного щита опасно тем, что в случае обрыва Вашего рабочего нуля «N» питание бытовых приборов, включенных в данный момент в розетку, будет проходить уже через защитный проводник «РЕ».

А это уже неправильная схема питания для бытовых приборов, которая приведет к короткому замыканию и поломке всей техники. Автомат защиты сработает, но только от тока короткого замыкания, который создаст Ваша уже сгоревшая техника. А если в этот момент Вы возьметесь за металлический неокрашенный корпус, то вдобавок, на мгновение, получите заряд бодрости.

Хотя в ПУЭ №7 зануление допускается и считается дополнительной мерой защиты. Но опять же возникает вопрос: в каком месте делать зануление. Здесь решать Вам.

Другой пример.
Вы подключились к батарее центрального отопления, пытаясь таким-образом обмануть счетчик или заземлиться. На Вашем стояке сосед снизу делает ремонт и заменил старые ржавые трубы на пластиковые. Как итог — Вы оказались отрезанными от Вашей мнимой земли. Теперь Вы и соседи сверху будут находиться в постоянной опасности.

Или еще пример.
Вы учли все нюансы и решили заземлиться другим способом. В подвале дома или возле дома вырыли яму, вбили штыри, сделали по всем правилам контур заземления, и заземляющий проводник «РЕ» провели к себе в квартиру. Все, дело сделано, и теперь можно спать спокойно. А вот и нет.

Вдруг Ваш сосед задумал подшутить над Вами из вредности или просто из зависти, что у Вас есть заземление, а у него его нет. Возьмет и отрежет заземляющий проводник. Или ответственный по дому увидит неположенный по проекту провод и уберет его, а Вы живете и знать не знаете, что остались без заземления. К тому же еще заземление должно периодически проверятся специальными приборами. Вы это будете делать? У Вас есть такие приборы?

Как вариант защиты Вы установили в двухпроводную линию УЗО. В принципе, это не такой уж плохой вариант, но тоже имеет свои нюансы.

УЗО срабатывает на токи утечки 10 mA, 30 mA и 300 mA, но для этого ему нужен защитный проводник «РЕ», относительно которого УЗО видит эти токи. В системе TN-C защитного проводника «РЕ» нет, зато он есть в системе TN-S, для которой и было разработано УЗО. На двухпроводной линии УЗО тоже сработает, но через ток утечки, который Вы создадите своим телом.

Возьмем, к примеру, все тот же пробой изоляции на корпус, и при этом, одновременное прикосновение к оголенной батарее центрального отопления.

В системе TN-S ток утечки, возникший на корпусе, сразу пойдет по защитному проводнику «РЕ», и если его порог превысит уставку УЗО, то оно сработает и отключит питание. И даже, когда для УЗО порог будет маленький и оно не сработает — Вы ничего не почувствуете, или Вас будет просто немного пощипывать.

В системе TN-C другой случай. При одновременном касании к корпусу и оголенной батарее центрального отопления через Вас на батарею потечет ток. Если будет стоять обыкновенный автомат, то Вы, в зависимости от силы тока, так и останетесь висеть между двух огней, так как проходящий через Вас ток не будет являться током короткого замыкания. Если же будет стоять УЗО, то по достижению порога уставки оно сработает и отключит питание.

И вот здесь наступает момент истины: УЗО, в системе TN-C, от поражения электрическим током Вас не спасет. Свой заряд бодрости Вы получите. Вопрос только во времени нахождения под действием электрического тока.

В ПУЭ №7 по поводу установки УЗО в систему TN-C сказано:

1.7.80. Не допускается применять УЗО, реагирующие на дифференциальный ток, в четырехпроводных трехфазных цепях (система TN-C). В случае необходимости применения УЗО для защиты отдельных электроприемников, получающих питание от системы TN-C, защитный РЕ-проводник электроприемника должен быть подключен к PEN-проводнику цепи, питающей электроприемник, до защитно-коммутационного аппарата.

Опять возникает вопрос: откуда тянуть защитный проводник. Так что, здесь опять решать Вам.

Поэтому, если Вы живете в домах старой постройки и у Вас двухпроводная сеть, то обезопасив свою квартиру заземлением, как Вам кажется, проблема не решиться, а только ухудшится для Вас или соседей. Проблему двухпроводной сети надо решать коллективно – всем домом:

1. Переделка или изменение системы питания дома с четырехпроводной на пятипроводную линию.
2. Замена старых этажных щитов на новые, рассчитанные для пятипроводной линии.

Но не подумайте, что все так страшно. В этой части статьи я рассказал о возможных ситуациях, которые могут возникнуть с нами при неправильном подключении и использовании защитного заземления. Во второй части статьи мы продолжим разбираться с оставшимися системами заземления.
Удачи!

Защитный заземляющий проводник — это… (определение, особенности, требования)

Защитный заземляющий проводник — это защитный проводник, предназначенный для выполнения защитного заземления (согласно ГОСТ 30331.1-2013 [1]). Другими словами это защитный проводник, предназначенный для реализации заземления, выполняемого с целью обеспечения электрической безопасности.

Что представляют собой защитные заземляющие проводники?

Чтобы ответить на данный вопрос обратимся к книге [2] Харечко Ю.В., который пишет:

« Для защиты человека и животных от поражения электрическим током в электроустановках зданий выполняют защитное заземление, которое предусматривает электрическое соединение открытых проводящих частей электрооборудования класса I с защитными проводниками электроустановки здания в соответствии с особенностями типа заземления системы. При типах заземления системы TN-C, TN-S и TN-C-S открытые проводящие части электрооборудования класса I имеют электрические соединения с заземленными токоведущими частями источников питания. При типах заземления системы TT и IT открытые проводящие части электрооборудования класса I присоединяют к заземляющему устройству электроустановки здания. Защитные проводники в электроустановках зданий, соответствующие перечисленным типам заземления системы, представляют собой защитные заземляющие проводники. »

[2]

Из этой цитаты следует, что защитные заземляющие проводники должны соответствовать требованиям, которые нормативные документы предъявляют к защитным проводникам.

В качестве иллюстрации примера приведу рисунок 1 на котором вы можете видеть расположение защитных заземляющих проводников:

Рисунок 1. Пример части схемы с защитным заземляющим проводником (на основе рисунка В.54.1 из ГОСТ Р 50571.5.54-2013 [3])

На рисунке 1 (полную схему смотрите в статье «https://www. asutpp.ru/zaschitnyy-provodnik-pe.html — рисунок 5″) обозначены:

  • 1 — защитный заземляющий проводник;
  • ГЗЗ – главный заземляющий зажим;
  • НРУ – низковольтное распределительное устройство.

Особенности.

Ю.В. Харечко в своей книге [2] пишет об особенности защитных проводников, которые нельзя считать защитными заземляющими проводниками:

« В электроустановках зданий могут быть использованы защитные проводники, которые не должны иметь электрического соединения с заземляющим устройством. Например, защитные проводники, соединяющие между собой открытые проводящие части электрооборудования класса I, подключенного ко вторичной обмотке разделительного трансформатора, проводники уравнивания потенциалов, которые используют для выполнения местного уравнивания потенциалов, и некоторые другие защитные проводники. Подобные защитные проводники не являются защитными заземляющими проводниками. »

[2]

Требования к цветовой и буквенно-цифровой идентификации.

Защитные заземляющие проводники должны быть идентифицированы посредством двухцветной желто-зеленой комбинации, согласно ГОСТ 33542-2015 [4].

Пункт 6.3.2 ГОСТ 33542-2015 также дополняет:

Желто-зеленая цветовая комбинация должна быть такой, чтобы на любых 15 мм длины проводника, где применяют цветовое обозначение, один из этих цветов покрывал не менее 30% и не более 70% поверхности проводника, а другой цвет покрывал остаток этой поверхности.

Если неизолированные защитные проводники поставляют с окраской, они должны быть окрашены в желто-зеленый цвет или по всей длине каждого проводника, или в каждом отсеке или блоке, или в каждом доступном месте. Если для цветовой идентификации используют липкую ленту, следует применять только двухцветную желто-зеленую ленту.

[4]

Буквенно-цифровая идентификация защитного заземляющего проводника должна быть «PE».

Список использованных источников

  1. ГОСТ 30331.1-2013
  2. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 1// Приложение к журналу «Библиотека инженера по охране труда». – 2011. – № 3. – 160 c.
  3. ГОСТ Р 50571.5.54-2013
  4. ГОСТ 33542-2015

Передвижные электроустановки / ПУЭ 7 / Библиотека / Элек.ру

1.7.155. Требования к передвижным электроустановкам не распространяются на:

  • судовые электроустановки;
  • электрооборудование, размещенное на движущихся частях станков, машин и механизмов;
  • электрифицированный транспорт;
  • жилые автофургоны.

Для испытательных лабораторий должны также выполняться требования других соответствующих нормативных документов.

1.7.156. Автономный передвижной источник питания электроэнергией — такой источник, который позволяет осуществлять питание потребителей независимо от стационарных источников электроэнергии (энергосистемы).

1.7.157. Передвижные электроустановки могут получать питание от стационарных или автономных передвижных источников электроэнергии.

Питание от стационарной электрической сети должно, как правило, выполняться от источника с глухозаземленной нейтралью с применением систем TN-S или TN-S-C. Объединение функций нулевого защитного проводника PE и нулевого рабочего проводника N в одном общем проводнике PEN внутри передвижной электроустановки не допускается. Разделение PEN-проводника питающей линии на PE- и N-проводники должно быть выполнено в точке подключения установки к источнику питания.

При питании от автономного передвижного источника его нейтраль, как правило, должна быть изолирована.

1.7.158. При питании стационарных электроприемников от автономных передвижных источников питания режим нейтрали источника питания и меры защиты должны соответствовать режиму нейтрали и мерам защиты, принятым для стационарных электроприемников.

1.7.159. В случае питания передвижной электроустановки от стационарного источника питания для защиты при косвенном прикосновении должно быть выполнено автоматическое отключение питания в соответствии с 1.7.79 с применением устройства защиты от сверхтоков. При этом время отключения, приведенное в табл.1.7.1, должно быть уменьшено вдвое либо дополнительно к устройству защиты от сверхтоков должно быть применено устройство защитного отключения, реагирующее на дифференциальный ток.

В специальных электроустановках допускается применение УЗО, реагирующих на потенциал корпуса относительно земли.

При применении УЗО, реагирующего на потенциал корпуса относительно земли, уставка по значению отключающего напряжения должна быть равной 25 В при времени отключения не более 5 с.

1.7.160. В точке подключения передвижной электроустановки к источнику питания должно быть установлено устройство защиты от сверхтоков и УЗО, реагирующее на дифференциальный ток, номинальный отключающий дифференциальный ток которого должен быть на 1-2 ступени больше соответствующего тока УЗО, установленного на вводе в передвижную электроустановку.

При необходимости на вводе в передвижную электроустановку может быть применено защитное электрическое разделение цепей в соответствии с 1.7.85. При этом разделительный трансформатор, а также вводное защитное устройство должны быть помещены в изолирующую оболочку.

Устройство присоединения ввода питания в передвижную электроустановку должно иметь двойную изоляцию.

1.7.161. При применении автоматического отключения питания в системе IT для защиты при косвенном прикосновении должны быть выполнены:

  • защитное заземление в сочетании с непрерывным контролем изоляции, действующим на сигнал;
  • автоматическое отключение питания, обеспечивающее время отключения при двухфазном замыкании на открытые проводящие части в соответствии с табл.1.7.10.

Таблица 1.7.10. Наибольшее допустимое время защитного автоматического отключения для системы IT в передвижных электроустановках, питающихся от автономного передвижного источника.

Номинальное линейное напряжение, U, В

Время отключения, с

220

0,4

380

0,2

660

0,06

Более 600

0,02

Для обеспечения автоматического отключения питания должно быть применено: устройство защиты от сверхтоков в сочетании с УЗО, реагирующим на дифференциальный ток, или устройством непрерывного контроля изоляции, действующим на отключение, или, в соответствии с 1.7.159, УЗО, реагирующим на потенциал корпуса относительно земли.

1.7.162. На вводе в передвижную электроустановку должна быть предусмотрена главная шина уравнивания потенциалов, соответствующая требованиям 1.7.119 к главной заземляющей шине, к которой должны быть присоединены:

  • нулевой защитный проводник PE или защитный проводник PE питающей линии;
  • защитный проводник передвижной электроустановки с присоединенными к нему защитными проводниками открытых проводящих частей;
  • проводники уравнивания потенциалов корпуса и других сторонних проводящих частей передвижной электроустановки;
  • заземляющий проводник, присоединенный к местному заземлителю передвижной электроустановки (при его наличии).

При необходимости открытые и сторонние проводящие части должны быть соединены между собой посредством проводников дополнительного уравнивания потенциалов.

1.7.163. Защитное заземление передвижной электроустановки в системе IT должно быть выполнено с соблюдением требований либо к его сопротивлению, либо к напряжению прикосновения при однофазном замыкании на открытые проводящие части.

При выполнении заземляющего устройства с соблюдением требований к его сопротивлению значение его сопротивления не должно превышать 25 Ом. Допускается повышение указанного сопротивления в соответствии с 1.7.108.

При выполнении заземляющего устройства с соблюдением требований к напряжению прикосновения сопротивление заземляющего устройства не нормируется. В этом случае должно быть выполнено условие:

где Rз — сопротивление заземляющего устройства передвижной электроустановки, Ом;

Iз — полный ток однофазного замыкания на открытые проводящие части передвижной электроустановки, А.

1.7.164. Допускается не выполнять местный заземлитель для защитного заземления передвижной электроустановки, питающейся от автономного передвижного источника питания с изолированной нейтралью, в следующих случаях:

1) автономный источник питания и электроприемники расположены непосредственно на передвижной электроустановке, их корпуса соединены между собой при помощи защитного проводника, а от источника не питаются другие электроустановки;

2) автономный передвижной источник питания имеет свое заземляющее устройство для защитного заземления, все открытые проводящие части передвижной электроустановки, ее корпус и другие сторонние проводящие части надежно соединены с корпусом автономного передвижного источника при помощи защитного проводника, а при двухфазном замыкании на разные корпуса электрооборудования в передвижной электроустановке обеспечивается время автоматического отключения питания в соответствии с табл.1.7.10.

1.7.165. Автономные передвижные источники питания с изолированной нейтралью должны иметь устройство непрерывного контроля сопротивления изоляции относительно корпуса (земли) со световым и звуковым сигналами. Должна быть обеспечена возможность проверки исправности устройства контроля изоляции и его отключения.

Допускается не устанавливать устройство непрерывного контроля изоляции с действием на сигнал на передвижной электроустановке, питающейся от такого автономного передвижного источника, если при этом выполняется условие 1.7.164, пп.2.

1.7.166. Защита от прямого прикосновения в передвижных электроустановках должна быть обеспечена применением изоляции токоведущих частей, ограждений и оболочек со степенью защиты не менее IP 2X. Применение барьеров и размещение вне пределов досягаемости не допускается.

В цепях, питающих штепсельные розетки для подключения электрооборудования, используемого вне помещения передвижной установки, должна быть выполнена дополнительная защита в соответствии с 1.7.151.

1.7.167. Защитные и заземляющие проводники и проводники уравнивания потенциалов должны быть медными, гибкими, как правило, находиться в общей оболочке с фазными проводниками. Сечение проводников должно соответствовать требованиям:

  • защитных — 1.7.126-1.7.127;
  • заземляющих — 1.7.113;
  • уравнивания потенциалов — 1.7.136-1.7.138.

При применении системы IT допускается прокладка защитных и заземляющих проводников и проводников уравнивания потенциалов отдельно от фазных проводников.

1.7.168. Допускается одновременное отключение всех проводников линии, питающей передвижную электроустановку, включая защитный проводник при помощи одного коммутационного аппарата (разъема).

1.7.169. Если передвижная электроустановка питается с использованием штепсельных соединителей, вилка штепсельного соединителя должна быть подключена со стороны передвижной электроустановки и иметь оболочку из изолирующего материала.

Что такое заземление. Электромонтаж для начинающих

Что такое заземление и с чем его едят. Представьте что электрически ток – это вода, и эта вода может течь только по трубам, и чем толще труба, тем легче воде течь. Любой проводник и даже человеческий организм является такой трубой (тоненькой, но трубой). Главное условие, чтобы ток потек, у трубы должно быть продолжение, то есть электрическая цепь должна быть замкнута.

При касании организма к любой поверхности с опасным потенциалом (например при хватании фазного провода одной рукой) – ток будет искать выход, то место куда ему можно стечь. Если человек стоит в резиновых тапочках и не за что не держится кроме оголенного провода, током его не ударит, потому что току не куда будет стекать (лучше не экспериментировать!). При условии, что другая часть тела касается любого токопроводящего контура, ток потечет через человека, что само собою очень опасно для здоровья.

В случае если заземление есть (и сделано оно по всем правилам), и при каких-нибудь обстоятельствах, опасный потенциал появляется на незащищенном от прикосновения участке (это может быть любая металлическая конструкция: металлические трубы, арматура дома, корпуса электроприборов, любые токопроводящие материалы, вода). При касании человеком опасного участка, ток как вода потечет по более «выгодному» для него пути, то есть через контур заземления — в землю, и соответственно человек (при правильно рассчитанном заземлении) практически ничего не почувствует. Для этого к заземляющему контуру применяются особые требования, которые прописаны в правилах устройства электроустановок ПУЭ. В общем заземляющий контур, – это такая большая и толстая труба, по которой можно быстро «сливать» большие объемы тока в землю.

Конечно, случаи когда нужно чтобы заземление сработало очень редки, но Вы же понимаете чем это чревато. Именно поэтому, по современным стандартам заземление обязательно должно быть в помещениях повышенной опасностью, например во влажных помещениях.

Заземляющий провод

- Traduction en français - examples anglais

Предложения: заземляющий провод

Ces examples peuvent contenir des mots vulgaires liés à votre recherche

Примеры peuvent contenir des mots familiers liés à votre recherche

Непроводящие подшипники позволяют исключить любые перемычки заземляющего проводника между валом ротора и корпусом.

Это правила, не относящиеся к проводнику, обращающемуся за помощью на полосе , проводящей на земле , на роторе и держателе.

Раскрыто полупроводниковое устройство флэш-памяти, имеющее низкое сопротивление заземляющего проводника и низкую емкость разрядной шины.

Изобретение относится к устройству полупроводников и запоминающему устройству флэш-памяти, имеющему проводников на земле и способных к разряду битов.

Первый заземляющий провод (20) и второй заземляющий провод (22) представляют собой ленточные заземляющие проводники, расположенные напротив друг друга.

Диэлектрический слой (30) расположен между первым заземляющим проводом (20) и вторым заземляющим проводом (22) и сформирован, например, из эпоксидной смолы.

Конденсаторы предусмотрены для подключения входных / выходных клемм и линии связи к заземляющему проводнику типа .

Изобретение касается конденсаторов, позволяющих соединять входящие / вылеты и другие линии связи на впечатляющем уровне , проводимом на земле .

микрополосковая антенна, имеющая пластину излучающего проводника и пластину заземляющего проводника , которые расположены так, чтобы находиться напротив друг друга

Une Antenne Microruban Dotée d'une Plaque Condorice Rayonnante et d'une Plaque Condorice de Terre Qui sont Disposées en Optistance Mutuelle

монтируется на заземляющем проводе и материал защитного покрытия

, который сформирован на заземляющем проводе , на котором высокочастотные цепи

Микроконтурная антенна расположена электромагнитно рядом с диэлектрической подложкой, имеющей заземляющий провод

l'antenne à micro-cadre est disée de manière électromagnétique à ближайшем к субстрату diélectrique Possédant un conducteur de terre

Предусмотрены высокочастотная сигнальная линия и электронное устройство, способное подавлять утечку электромагнитного поля через отверстие на заземляющем проводе .

L'invention Concerne une ligne de signaux haute fréquence et un dispositif électronique capables de supprimer la fuite d'un champ électromagnétique par le biais d'une ouverture prevue sur un conducteur de terre .

Описана клемма заземления для временного крепления заземляющего проводника к свариваемой конструкции.

L'invention Concerne une borne de mise à la terre destinée à fixer temporairement un conducteur de terre à une construction à souder.

Запрещенная область волновода с диэлектрическим наполнением состоит из проводящей части (S), которая является частью заземляющего проводника диэлектрической подложки.

Une zone de coupure du guide d'ondes rempli diélectrique est composée d'une partie кондуктор (S) qui fait partie du conducteur de terre du substrat diélectrique.

Соединение (V1, V2) обеспечивается между опорным потенциалом сигнала (S1, S2) и, по меньшей мере, одним защитным заземляющим проводом (PE) электросети (L, N).

Une связь (V1, V2) Текущая établie Entre с potentiel де référence-де-сигнал (S1, S2) и др а.е. Moins ип conducteur де Терра-де- защиты (ПЭ) ая réseau де распределение d'Электрисите (L, N).

несимметричная антенна, в которой проводник излучения и заземляющий провод разнесены с произвольным интервалом

Антенна неравновесна в области и в районе , проводник на земле , в отношении интервального арбитра

изолированный заземляющий провод предусмотрен в каждом промежутке и вместе с силовыми проводниками образует пучок проводов.жгут проводов окружает внутренняя оболочка

un conducteur de terre isolé est prévu dans chaque interstice et définit, conjointement avec les conducteurs de puissance, un faisceau de conducteurs, entouré par une gaine intérieure

Корпусная антенна состоит из первой секции проводника, секции заземляющего проводника и первой секции подачи энергии

Единая антенна в Boîtier composée d'une première section дирижер, d'une section дирижер земли et d'une première section d'almentation

первый и второй проводники расположены на диэлектрическом слое, имеющем нижнюю поверхность, на которой сформирован заземляющий провод

электрические электрические элементы на поверхности, расположенные на поверхности земли, на поверхности земли , на земле

один конец антенного устройства подключен к точке питания, а другой - к заземляющему проводнику диэлектрической подложки.

Внешнее устройство устройства подключено к точке обслуживания и экстренно подключено к проводнику земли диэлектрического субстрата.

сформированный в поверхностном слое заземляющий провод

8 AWG), включая заземляющий провод непосредственно от центрального выключателя, установленного в соответствии с местными стандартами.

Simple English Wikipedia, бесплатная энциклопедия

Эта статья не имеет источников . Вы можете помочь Википедии, найдя хорошие источники и добавив их. (март 2017)
Лорин Маазель, дирижер

Поведение в музыке означает выиграть время, чтобы помочь группе музыкантов хорошо петь или играть вместе.

Если оркестр играет музыку, важно, чтобы все они играли вместе.Им нужно точно знать, когда начинать, в каком темпе (скорости) идти, насколько громко или тихо играть и какое настроение должно быть у музыки. Если небольшое количество людей вместе играют музыку (например, в камерном оркестре), они могут поговорить об этом между собой. Один человек может кивать головой или смычком струнного инструмента, чтобы помочь группе начать и закончить вместе.

В более крупных оркестрах, таких как симфонический оркестр, бывает так много людей (в некоторых случаях их почти сотня), что им нужен отдельный человек для руководства.Этого человека называют проводником .

В 17 веке оркестры обычно были достаточно маленькими, и дирижер им не требовался. Часто ими руководил клавишник или ведущий скрипач. Но по мере того, как оркестры росли в размерах и начали использовать более широкий набор инструментов, стало условием, что кто-то, кто не играет ни на каком инструменте, встает лицом к оркестру в качестве директора или дирижера. Одним из первых дирижеров был французский композитор Жан-Батист Люлли (1632–1687), который бил время, стуча большой палкой (например, тростью) по полу в такт музыке.Однажды он так сильно ударил своей палкой, что она пробила ему ногу, и он умер от гангрены.

Поведение, которое мы знаем сегодня, стало нормой к XIX веку. Композитор Феликс Мендельсон (1809-1847) также был известен как очень хороший дирижер. Некоторые дирижеры в викторианскую эпоху вели себя так, как будто хотели выпендриться. Примерно в то же время Луи Антуан Жюльен (1812-1860) был французским дирижером в белых перчатках, которые ему подарили на серебряном подносе в начале концерта.Он был одет в дорогую одежду, и его длинные черные волосы развевались повсюду, когда он дирижировал. Он был очень успешен, сначала во Франции, потом в Великобритании, а затем даже в США, где работал с шоуменом П.Т. Барнум. Его концерты представляли собой смесь танцевальной и «классической» музыки, всегда с участием лучших музыкантов. Его жизнь была настолько странной, что была опубликована его биография (на французском языке) [1].

Британский дирижер сэр Генри Вуд (1869-1944), прославившийся дирижированием Променада, был любимым человеком, которого уважали и любили оркестры и зрители.

Дирижеры обычно отбивают время правой рукой. Это оставляет их левую руку свободной, чтобы показать различные инструменты, когда они входят (когда они начинают играть) и давать интерпретирующие жесты, такие как указание, когда играть громче или тише, или быстрее или медленнее. У большинства дирижеров есть палка, называемая «дубинкой». Это позволяет людям, находящимся в задней части большого оркестра или хора, увидеть ритм. Другие дирижеры, например, ведущие певцов, предпочитают не использовать жезл.Дирижер стоит на небольшой платформе, которая называется «трибуна».

Быть хорошим проводником непросто. Это не просто вопрос стабильного ритма. Хороший дирижер будет очень хорошо знать музыку, понимать, как композитор хотел, чтобы музыка звучала, уметь разбираться в технических деталях и знать, как уметь работать с оркестром, чтобы создавать отличную музыку, которую каждый хотел бы слушать. . Хорошие коммуникативные навыки очень помогут, но некоторые дирижеры очень мало говорят во время репетиций.Они все проясняют своим поведением.

Некоторые из самых известных дирижеров прошлого: Густав Малер, Ганс Рихтер, Артур Никиш, Артуро Тосканини, Бруно Вальтер, Вильгельм Фуртвенглер, Герберт фон Караян, Леопольд Стокски, Георг Шолти, Джон Барбиролли, Отто Клемперер и Леонард Сзелл. Бернштейн.

Некоторые из самых известных дирижеров сегодня: Марин Олсоп, Риккардо Шайи, Густаво Дудамель, сэр Саймон Рэттл, Андрис Нельсонс, Валерий Гергиев и Бернард Хайтинк.

Главный дирижер, отвечающий за оркестр, часто получает титул «музыкальный руководитель». Обычно это означает, что он или она имеет большие полномочия в организации оркестра, например, выбирает музыку, которая будет исполняться на каждом концерте, или приглашает солистов выступать с оркестром. Оркестры могут присвоить своему дирижеру почетные звания, например, "дирижер-лауреат".

«Приглашенный дирижер» - это тот, кто регулярно дирижирует оркестром, но не является основным дирижером.Как правило, его или ее время от времени приглашал главный дирижер для проведения выступления. «Помощником дирижера» часто бывает молодой дирижер, который помогает главному дирижеру и получает возможность дирижировать некоторыми концертами. Леонард Бернстайн прославился в 1953 году как помощник дирижера Нью-Йоркской филармонии, когда он вел концерт, который транслировался по всей стране по радио CBS, не имея времени на подготовку. С 1958 по 1969 год он был главным директором этого оркестра.

Проводник | музыка | Британника

Дирижер , в музыке, человек, который дирижирует оркестром, хором, оперной труппой, балетом или другой музыкальной группой при исполнении и интерпретации ансамблевых произведений. На самом фундаментальном уровне дирижер должен подчеркивать музыкальный пульс, чтобы все исполнители могли следовать одному метрическому ритму. Удержание этого ритмического ритма достигается за счет стилизованного набора движений рук и кистей, которые определяют основной метре - e.g., две доли до такта (как в польке), три доли (как в вальсе или мазурке) или четыре доли (как в марше), причем в каждом случае основной акцент обозначается ударом вниз.

На протяжении почти двух столетий дирижеры предпочитали использовать жезл или тонкую палочку в правой руке как средство подчеркивания метрических контуров, оставляя левую руку для обозначения записей различных частей и нюансов. Некоторые современные дирижеры, однако, следуют давно установившейся практике хорового дирижирования без сопровождения аккомпанемента и обходятся без жезла; отсутствие жезла освобождает обе руки для более детально интерпретируемых указаний.После удаления жезла и удаления наизусть напечатанной партитуры в публичном исполнении наизусть, дирижер может свободно использовать не только руки и руки, но и движения туловища и лицевых мышц, чтобы выразить группе свои пожелания. в исполнении фразировки, динамического уровня, нюансов, индивидуальных вступлений и других аспектов готового выступления.

Дирижирование стало специализированным видом музыкальной деятельности только в начале 19 века. Еще в 15 веке выступления Сикстинского хора в Ватикане сводились к одному удару по рулону бумаги (или, в других случаях, длинному шесту или дубинке), чтобы поддерживать слышимый ритм.Эта практика продолжалась до тех пор, пока она не стала фактическим вмешательством в представление, и от нее по необходимости отказались. Ко времени И.С. Баха и Георгия Фридриха Генделя (конец 17 - середина 18 века) роль ключевого музыканта заключалась не только в сочинении музыки по запросу, но и в ее дирижировании, обычно с кресла композитора-исполнителя за органом или клавесином. В Парижской Опере место дирижера выпало на долю концертмейстера, который работал со скрипичного стола и как мог справлялся со своими сложными делами.Но все это время «дирижер» был главным образом главным функционером, первым среди равных, главной обязанностью которого было выступать с ансамблем и только во вторую очередь - руководить им.

XIX век породил новый тип музыкантов - композиторов-дирижеров, примером которых являются Карл Мария фон Вебер, Гектор Берлиоз, Феликс Мендельсон и Рихард Вагнер, - людей с автократическим и творческим характером, которые взяли на себя полный контроль над исполнением и привели к их работа - целеустремленная творческая точка зрения и развитая чувствительность, которые были отличительной чертой большей части периода 19 века в музыке.В некоторых случаях это новое поколение пользовалось таким влиянием, что им удавалось успешно отстаивать непопулярные дела, такие как возрождение Мендельсоном музыки Баха, считавшейся в то время старомодной и академической. Герман Леви, Ганс Рихтер и Феликс Моттль последовали примеру Вагнера образного жеста и контроля в дирижировании, а Ганс фон Бюлов олицетворял процветающих в то время дирижеров-виртуозов. В своей ключевой роли между композитором, исполнителем и публикой Бюлов и другие дирижеры приобрели непревзойденный статус и престиж среди музыкантов.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

В годы, особенно во время Первой и Второй мировых войн, выдающиеся дирижеры часто добивались международной известности благодаря почти легендарному контролю над своими музыкантами в их поисках идеальной интерпретации. Артуро Тосканини был олицетворением таких фигур. Самые эффективные дирижеры 20-го века были как одаренными музыкантами, так и умелыми и чувствительными лидерами, способными авторитетно обращаться с профессионалами в своей области, обладая при этом ловкостью, чтобы понимать потребности своих экономических сторонников и общественности.Среди самых известных дирижеров со времен Второй мировой войны были сэр Георг Шолти, Герберт фон Караян и Леонард Бернстайн. Женщины-дирижеры, в первую очередь американка Сара Колдуэлл, начали получать признание после середины 20 века.

Заземление промышленной панели управления и соединение

Надлежащие методы заземления промышленных панелей управления можно легко применить для повышения безопасности и производительности, но их часто упускают из виду, что приводит к проблемам.

Надлежащее заземление для систем промышленной автоматизации является важным элементом обеспечения безопасности, бесперебойной работы и производительности.Однако в промышленных панелях управления слишком легко забыть об элементах заземления или установить их неправильно. В большинстве случаев панель управления будет нормально функционировать при ненадлежащем заземлении, но при возникновении неисправности представляет опасность.

В статье 250 NFPA 70 (NEC) обсуждается «Заземление и соединение» с акцентом на то, как достигается общая система заземления на месте установки, обычно с заземляющими электродами, установленными в землю. Подробные сведения о заземлении в панелях управления приведены в NFPA 79 и UL508A.

Панели управления

обычно имеют подводящую мощность с заземляющим проводом, который, в свою очередь, соединен с корпусом. В этом посте рассматриваются некоторые распространенные методы заземления и подключения промышленных панелей управления.

Безопасность прежде всего

С точки зрения безопасности корпус панели управления должен быть надежно и должным образом заземлен, чтобы устранить любые электрические неисправности. Сопротивление пути заземления от корпуса обратно к заземлению источника должно быть очень низким, поэтому, если какой-либо провод под напряжением касается корпуса, результирующий ток короткого замыкания имеет путь с низким сопротивлением, который безопасно проходит на землю.Это позволяет компонентам перегрузки по току положительно и быстро размыкать и обесточивать цепь для отключения источника питания.

Плохо заземленные или незаземленные корпуса не устранят неисправность так быстро, если вообще устранят неисправность, и, следовательно, могут продолжать работать и находиться под напряжением, что может привести к тому, что корпус будет иметь ненулевое напряжение. Персонал, работающий в корпусе такого типа или рядом с ним, может получить удар электрическим током от этого плавающего напряжения.

Минимизация шума

NEC ориентирован на предотвращение пожаров и поражений электрическим током и не занимается конкретно электрическими шумами, которые могут повлиять на современные системы управления, использующие цифровые устройства и аналоговые сигналы низкого напряжения.Надлежащая практика заземления поможет снизить любые электрические помехи, например, создаваемые частотно-регулируемыми приводами. Меньший уровень шума снижает вероятность возникновения проблем с чувствительным оборудованием.

Оборудование для заземления

Электрический соединитель для заземления должен быть указан для этой цели, а для сборки, указанной в UL 508A, все фитинги должны соответствовать этому номиналу. Вот некоторые типичные способы подключения заземляющих проводов:

  • Проушина заземления: Этот фитинг имеет компрессионную часть для приема входящего провода и отверстие, позволяющее прикрутить его к подходящему корпусу или шпильке задней панели.
  • Шина заземления: Это шина, которая может принимать множество проводов заземления, и обычно она прикрепляется к задней панели.
  • Клемма заземления: Это компрессионная клеммная колодка, обычно зеленого или желто-зеленого цвета, которая при установке заземляется на заднюю панель или DIN-рейку.

Заземляющие корпуса и задние панели

Корпуса панелей управления

часто бывают металлическими и обычно имеют внутреннюю металлическую заднюю панель для установки устройств.Даже неметаллические корпуса обычно имеют металлическую заднюю панель. Корпус, внесенный в список UL, будет поставляться с документацией, которой необходимо следовать, и с оборудованием, которое необходимо использовать для заземления всех металлических элементов корпуса. Это может включать специальные наклейки с символом заземления, которые необходимо разместить в каждой точке подключения.

Обычно входящее заземление попадает на заземляющий наконечник на задней панели, шину или клемму. Этот разъем соединяет заземляющий провод с задней панелью. Задние панели устанавливаются с помощью гаек или крепежных винтов и звездообразных шайб, чтобы обеспечить их соединение с металлическим корпусом.Металлические двери, будь то неразрезные петли или съемные петли, нуждаются в отдельной перемычке, соединяющей корпус или заднюю панель с дверью, и обычно для этой цели снабжены шпильками.

Даже при использовании звездообразных шайб всегда рекомендуется, чтобы при заземляющих соединениях, выполненных на окрашенных поверхностях, краска была тщательно заземлена до оголенного металла для лучшего соединения. Кроме того, когда DIN-рейка устанавливается на заднюю панель, следует использовать винты с отверстиями и резьбой, чтобы выполнить соединение.

Заземленные соединения легко обозначаются этим символом или термином "потенциальная земля" (PE), и обычно используют зеленую или зеленую / желтую изоляцию и клеммы.

Заземляющие провода

Заземляющие проводники должны иметь размер в соответствии с NEC, исходя из размера устройства максимального тока, защищающего цепь. Цвет изолированных заземляющих проводов зеленый или зеленый с желтой полосой в соответствии с NFPA 79. Однако в некоторых случаях могут быть приемлемы неизолированные проводники или плетеные ленты, например, когда требуется гибкость.Точки заземления могут быть обозначены символом или терминологией "потенциальная земля" (PE).

Звезда заземления

Заземляющие соединения никогда не должны выполняться в виде серии последовательных перемычек или в стиле «гирляндной цепи», потому что любое одно неудачное соединение приведет к удалению заземляющего соединения со всех нижерасположенных устройств. Вместо этого следует использовать «звездообразную» схему, в которой каждое заземление имеет прямое соединение с основной шиной заземления.

Заземление ПЛК, частотно-регулируемых приводов, источников питания и устройств

Общие устройства, используемые в панелях управления, часто имеют свои особые требования к заземлению.Необходимо тщательно соблюдать руководства по установке ПЛК, частотно-регулируемых приводов, источников питания и т.п., потому что иногда требования к заземлению более строгие, например, требуются провода большего сечения, чем в противном случае.

Заземление корпуса и изолированное заземление

Иногда термин «заземление шасси» используется для описания заземленного корпуса.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
