Зажим для провода сип: Зажимы ответвительные прокалывающие для СИП

Содержание

Зажимы ответвительные прокалывающие для СИП

Зажимы ответвительные изолированные с возможностью прокалывания изоляции

Такие зажимы для СИП, как ответвительные, изолированные, с возможностью прокалывания изоляции, используют при:

1. Соединениях проводов одной магистрали или нескольких магистралей.

2. Выполнениях ответвлений от магистралей.

3. Подключениях уличного освещения к магистралям.

4. Соединении СИП с голым проводом.

5. Соединении СИП с кабелями.

Промышленностью выпускается несколько различных моделей зажимов с возможностью работы в различных условиях.

Зажим ответвительный прокалывающий одно болтовой (голый СИП)

Относится к таким зажимам, которые абсолютно защищены от влаги. Использут для отвода от неизолированных кабелей магистрали на СИП. Сечение поперечное такого кабеля от 16 до 95 мм. Корпус зажима изготовлен с применением стойкого к изменениям погоды и излучению ультрафиолетовых волн полимера.

Он стеклоармированный с фиксирующей планкой.

Для прокалывающего зажима используют алюминиевый сплав, стойкий к коррозии. Болт для затяжки зажима оцинкован способом гальваники, механизм стальной, также подвергается оцинковке. Место соединения зажима заполняется антиоксидантной смазкой.

Зажим прокалывающий ответвительный одно болтовой (СИП-СИП)

Зажим защищён от отрицательного воздействия влаг и применяется для отвода от магистральных изолированных кабелей на СИП. Сечение поперечное такого провода 16-95 мм2.

Для изготовления такого корпуса также используют стеклоармированный полимер. Корпус стойкий к атмосферным проявлениям и лучам ультрафиолетового диапазона, имеется внизу планка для запирания ключом.

Зажим прокалывающий изготовлен из алюминиевого сплава, стойкого к коррозии. Болт для затяжки и стальная пружинка подвергаются гальванической оцинковке. Соединения зажимов заполнены антиоксидантной смазкой.

Зажим прокалывающий ответвительный двух-болтовой (голый-СИП)

Зажим выполнен в влагозащищенном исполнении и его применяют для того, чтобы отвести от голых проводов магистральной линии на СИП.

Сечение поперечное таких кабелей может быть 16-96 мм2.

Для изготовления корпуса используют стеклоармированный полимер, стойкий к погодным изменения и ультрафиолетовым лучам. Снизу корпуса имеется планка для фиксации ключом.

Зажим прокалывающий изготовлен из специального сплава алюминия, стойкого к коррозии. Затягивающие болты и стальные пружины подвергаются гальванической оцинковке. Соединения зажима также заполняются смазывающим веществом, содержащим антиоксидант.

Зажим ответвительный прокалывающий двух болтовой (СИП-СИП)

Зажим также выполнен в влагозащищенном корпусе и применяют для отвода от магистральных СИП. Сечение поперечника таких проводов может быть 16-95 мм2.

Для изготовления корпуса используется стеклоармированный полимер, стойкий к изменениям погодных проявлений и ультра-фиолетовым лучам. Снизу корпуса имеется планка для фиксации ключом.

Зажим прокалывающий изготовлен из алюминиевого сплава, стойкого к коррозии.

Болты для затяжки зажимов и стальные пружины подвергаются гальванической оцинковке. Места соединения зажима также заполняются смазкой противостоящей окислению.

Зажим ответвительный прокалывающий двух болтовый (СИП-СИП)

Зажим также выполнен во влагозащищенном корпусе и использут для того, чтобы сделать отвод от магистральных изолированных проводов из алюминия. Сечение таких кабелей может быть 50-120 мм2 к СИП с кабелем 25-70 мм2.

Корпус также выполнен из стекло-армированного полимерного материала, стойкого к изменениям атмосферных явлений и излучению ультрафиолетом . Снизу корпуса имеется планка для крепления ключом.

Зажим прокалывающий выполнен из алюминия, стойкого к коррозии. Болты для затяжки зажимов и стальные пружины также подвергаются обработке гальванической оцинковке.

Ошибки монтажа СИП, которые нельзя допускать



Вступление

Здравствуйте. В этой статье разберем 12 ошибок, которые совершаются при раскатке, монтаже и подключении СИП ВЛИ (самонесущие изолированные провода для воздушных линий электропередачи изолированными проводами).

Основные ошибки монтажа СИП

Ошибка №1. Раскатка СИП по земле

Нельзя относиться к монтажу СИП, также как к монтажу неизолированных проводов ВЛ. Особое внимание нужно уделять сохранности изоляции СИП. Поэтому, нельзя раскатывать провода СИП по земле. Для раскатки есть специальные ролики, которые подвешиваются на анкерных опорах.

Ошибка №2. Повторное использование прокалывающих зажимов

Прокалывающие зажимы, используются для ответвлений СИП от магистрали к потребителю. Применение прокалывающих зажимов, позволяет делать отвод без снятия изоляции, но повторное их использование запрещено. Причина простая. Головка у прокалывающего зажима срывающееся, и повторная, надежная затяжка не получится. Снять их можно, использовать второй раз нельзя.

Ошибка №3. Скручивание СИП

Нельзя скручивать в единую жилу несколько проводов СИП. Каждый СИП тянется и монтируется раздельно.

Ошибка №4. Два анкерных зажима на один кронштейн

Нельзя к одному анкерному кронштейну цеплять более одного анкерного зажима.

Это относится и к опорам и к фасадам здания. Правило простое: Один анкерный зажим, на один анкерный кронштейн.

Ошибка №4. Неправильный подбор соединительных гильз

При подборе соединительных гильз, длинна гильзы для соединения нулевой жилы, должна быть длиннее гильз на фазных жилах. Делается это усиления соединения.

Ошибка №5. Соединение СИП в районе опоры

СИП провода соединяются в пролетах между опорами, а не на опорах. На опорах делаются только отводы.

Ошибка №6. Не обжимаются гильзы соединительных гильз

После соединения, обязательно нужно обжать стальные кольца с двух сторон соединительной гильзы. Кольца обожмутся вокруг изоляции СИП и будут фиксировать сделанное соединение.

Ошибка №7. Неправильное соединение СИП и неизолированных проводов

В месте соединения неизолированного провода и СИП, первый провод нужно очистить от окиси и смазать специальной пастой для предотвращения повторного окисления.

Ошибка №8. Неправильное использование прокалывающего зажима для ответвления

Нельзя использовать зажимы ответвления для соединения жил СИП, даже если нет нагрузки от тяжения.

Ошибка №9. Неправильно подключение уличного освещения

Нельзя вставлять две жилы уличного освещения, сечением 1,5 мм, в один зажим Р6. Такое соединение, нарушает герметичность контакта.

Ошибка № 10-11-12. Использование не профильных приспособлений для раскатки СИП

  • Нельзя использовать раскаточные ролики без полимерного покрытия.
  • Нельзя при раскатке СИП работать без вертлюг.
  • Нельзя проверять провис стрел и силу натяжения без динамометра.

©Elesant.ru

Другие статьи раздела: Воздушные линии электропередачи





Соединение СИП проводов соединительными зажимами MJPT и MJPB

Вступление

Не всегда удается провести неразрывную «нитку» воздушной линии электропередачи между двумя столбами. Приходится соединять два провода СИП ВЛИ (воздушной линии электропередачи выполненной самонесущими изолированными проводами СИП) в пролете. Для такого рода соединений выпускаются специальные соединительные зажимы, например MJPT и MJPB.

Как производится соединение СИП проводов соединительными зажимами MJPT и MJPB, и какие еще выпускаются зажимы для соединения самонесущих проводов пойдет речь в этой статье.

Как осуществить соединение СИП проводов в пролете ВЛИ

Особенностью соединения СИП провода в пролете или так называемого, промежуточного соединения это горизонтальная нагрузка, которая будет воздействовать на соединение. Самонесущие изолированные провода, не поддерживаются тросами, и вся нагрузка от тяжения провода приходится на несущею нулевую жилу. Отсюда основное требование к промежуточному соединению: оно должно быть прочным, как механически, так и электрически. Также помним о герметичности соединения.

Соединение СИП проводов соединительными зажимами MJPT

Для промежуточных соединений СИП проводов выпускаются зажимы MJPT. Правильное название соединительные зажимы для соединения нулевой несущей жилы и соединения, фазных жил СИП провода.

Другая маркировка соединительных зажимов от компании ИЭК: гильза изолированная фазная ГИФ и гильза изолированная нулевая ГИН.

Принцип промежуточного соединения СИП

Зажимы типа MJPT являются прессуемые. То есть, само соединение жил СИП производится с помощью ручного пресса.

Внутри зажима есть специальный соединительный зажим. С проводов СИП снимается изоляция, две жилы с обеих сторон вставляются в зажим и прессуются. Прессование производится шестигранной матрицей вставленной в пресс. На готовое соединение надевается герметичная гильза. Для наглядности зажимы имеют цветовые маркировки, вернее могут иметь цветовые маркировки.

Стоит отметить, что зажимы MJPT позволяют соединять как изолированные провода СИП, так и не изолированные провода ЛЭП. Причем как медные, так и алюминиевые, так и медные с алюминиевыми.

Пример промежуточного соединения СИП провода

В качестве примера посмотрим соединение магистрального СИП провода.

Видео: Соединение СИП гильзой MJPT

Соединение СИП проводов соединительными зажимами MJPB

Соединительный зажим MJPB предназначен для промежуточного соединения СИП сечением от 4 до 35 мм.

Наиболее применяемые зажимы MJPB 16 (для СИП 16 мм), как раз для промежуточного соединения ответвлений к абонентам или линейных ответвлений от магистрали.

Технология соединения СИП MJPB аналогична.

  • Расшиваем провод Сип.
  • Снимаем с жил изоляцию нужной длины
  • Зачищаем жилы металлической щеткой
  • В пресс HT50 вставляем матрицу E140
  • Жилы вставляем в гильзу зажима до упора
  • Производим прессовку.

В завершении замечу: категорически запрещено использовать для промежуточного соединения СИП прокалывающие зажимы Р-серии.

©Ehto.ru

Еще статьи

что важно знать для применения 👀

СИП — это самонесущий изолированный провод. Самонесущим он называется потому, что в его составе, как правило, в нулевой жиле или отдельно, присутствует сердечник из стальной проволоки, который позволяет проводу не растягиваться под собственным весом. Этот провод предназначен для использования в воздушных линиях электропередачи, то есть для протяжки «на высоте».

Кроме того, именно им обычно осуществляется протяжка воздушной линии от магистрали до дома.

Конструкция этого провода не предполагает использования клеммников и уж тем более скруток. Более того — прямое соединение двух проводов СИП вообще не производится, так как по ним может передаваться ток напряжением до 35 кВт. Для электрического сопряжения самонесущих изолированных проводов используются специальные прокалывающие зажимы.

Принцип работы

Прокалывающий зажим для СИП — это специальное устройство, которым соединяются два параллельно идущих провода. Оно позволяет обеспечить как параллельное, так и последовательное соединение — в первом случае с помощью сжима (как его еще называют) организовывается отводка от основного провода, во втором зажимом соединяют, вставляя их в разные (обязательно!) гнезда, два отрезка провода, а на оголенные их концы надевают защитные диэлектрические колпачки.

Электрическое соединение осуществляется путем прокола внешней изоляции самонесущего провода зубцами пирамидальной формы, которые при проколе надежно «запечатывают» то место, где вгрызлись в провод, не допускания попадания туда влаги.

Конструкция

Конструктивно зажим СИП состоит из:

  1. Влагозащищенного или герметичного корпуса (последний предпочтительнее).
  2. Своеобразной внутренней «клеммы» из одной или нескольких симметричных пластин с шипами пирамидальной формы, которые располагаются в каждом из гнезд.
  3. Системы крепления, основанной на применении срывной калиброванной головки винта.
  4. Дополнительной системы размыкания зажима, предназначенной для экстренного снятия.

Внутри корпуса находится специальная смазка, которая герметизирует место прокола, не допуская контакта с проводом воды и воздуха. Этому же способствует специфическая форма зубьев.

Обратите внимание: несмотря на присутствие винта, дающего возможность рассоединить зажим, все прокалывающие зажимы для СИП — одноразовые. Применение их повторно не допускается!

Стягивается зажим для СИП обыкновенным болтом с головкой на 13, реже на 17. Всего в системе предусмотрено два болта — один со срывной головкой, другой обычный, который при необходимости можно ослабить, чтобы вытащить провод и разобрать всю конструкцию.

Гнезд для проводов бывает 2 или 4. Они могут быть различного диаметра, например, 16–120 и 6–50. Здесь первая группа цифр — сечение основного провода, вторая — дополнительно подключаемого. Одно из достоинств зажимов СИП — в том, что они (в известных пределах) подгоняются под кабели различных калибров.

Существует два основных вида этих соединителей — со срывной головкой и с динамометрическим ключом, по которому можно выставить усилие зажима. В моделях со срывной головкой срыв происходит при усилии от 9 до 20 Ньютонов (в зависимости от модели). Такого же усилия сжатия необходимо достичь при использовании модификации с динамометрическим ключом, так как необходимо, чтобы зубцы прокололи изоляцию и надежно вошли в металл жилы. При этом зубцы значительно деформируются — именно это, в сочетании со срывом головки зажимного болта, делает зажим для СИП одноразовым. Дело в том, что, в целях борьбы с образованием окислов, пластина с шипами в зажимах выполняется из сравнительно мягкого алюминиевого сплава. В этом его отличие от «прокалывающих» клеммников.

Обратите внимание: каждый такой сжим, несмотря на наличие двух и более гнезд — это ОДИН электрический контакт! Соединение производится между проводами, вставляемыми в его гнезда параллельно! При попытке соединить этим зажимом два провода — ноль и фазу произойдет короткое замыкание. Поэтому, к примеру, при монтаже отводки в дом обычной однофазной линии потребуется минимум два зажима.

Электрический контакт между соединительными винтами и зубчатыми пластинами отсутствует. Корпуса выполняются из различных полимерных материалов, устойчивых к ультрафиолету и нередко имеющих дополнительное армирование стекловолокном.

Достоинства ответвительных сжимов

В работе применение такой техники дает ряд неоспоримых преимуществ, в частности:

  1. Возможность работать под напряжением. С помощью зажима можно делать отводку от магистрального СИП, не обесточивая линию.
  2. Возможность соединять провода из разных металлов (медь и алюминий), при условии, что они одножильные.
  3. Контроль затяжки — с помощью срывной головки (в частности, в ответвительном зажиме Р95 она алюминиевая) или с помощью динамометра. В первом случае срыв головки означает достижение необходимого давления.
  4. Удобный способ демонтажа с помощью второго винта.
  5. Герметичность корпуса у соответствующих моделей. Испытания на герметичность проводятся в воде током повышенного напряжения.
  6. Компенсация температурных расширений.
  7. Скорость монтажных работ.
  8. Широкий диапазон калибров проводов, которые можно подключить таким способом.

Зажим для «голых» проводов

Существует 2 основных конструктивных разновидностей таких зажимов — предназначенные  для заизолированных и «голых», то есть лишенных изоляции кабелей. Последние, как правило, применяются в магистральных линиях электропередач.

Если необходимо сделать ответвление от магистрали, то необходимость в зубцах для прокола изоляции отпадает. В этом случае целесообразно применять специализированный зажим, в котором для магистральной стороны предназначена лишенная зубцов плашка, тогда как для стороны ответвления — типовая конструкция с зубцами. Монтировать такую систему, не обесточивая линию, конечно же, нельзя.

Внимание

Недопустимо использовать ответвительные зажимы для стыковки проводов внутри конструкции. В этом случае не достигается требуемый уровень герметичности, что может привести к попаданию внутрь влаги, а в конечном итоге — к аварии.

Стандартный зажим для самонесущего изолированного провода, в зависимости от производителя и назначения, может выдерживать напряжение в 35 000 В переменного тока и ток до 100 А.

Видео по теме

Зажимы анкерные для СИП-4

Показать: 15255075100

Сортировка: По умолчаниюНазвание (А - Я)Название (Я - А)Цена (низкая > высокая)Цена (высокая > низкая)Модель (А- Я)Модель (Я - А)

В наличии

  • Анкерный клиновый зажим PA 2/25S, PA 25SНазначение и область применения. Анкерный клиновый зажим PA 2/25S, PA 25S применяется для концевого крепления проводов ответвления сечением 16-25 мм2 от магистрали к вводам. Применять зажим для неизолированных проводов ЗАПРЕЩЕНО!~Технические характеристики~Осн..

    64.58 р. 61.35 р.

  • Анкерный клиновый зажим PA 2/25S, PA 25SНазначение и область применения. Анкерный клиновый зажим PA 2/25S, PA 25S применяется для концевого крепления проводов ответвления сечением 16-25 мм2 от магистрали к вводам. Применять зажим для неизолированных проводов ЗАПРЕЩЕНО!~Технические характеристики~Осн..

    71.77 р. 68.18 р.

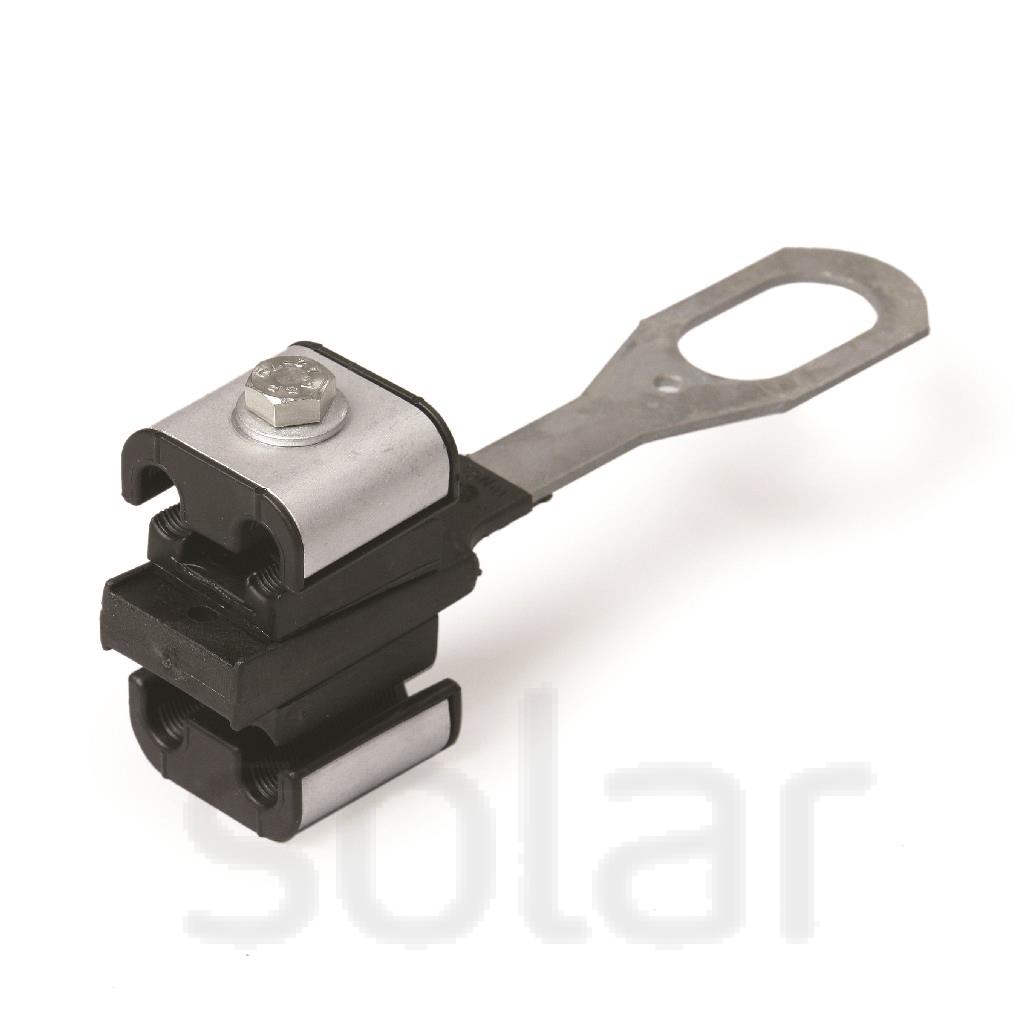

  • Сечение жилы от 2х16 до 4х25 мм2 Предельная нагрузка 250 даН Назначение: Предназначены для концевого крепления проводов ввода в дом. Особенности: Подвижной клин не требует монтажного инструмента. Удобная дужка позволяет крепить зажим к кронштейнам и крюкам. Зажим РА 2/25 предназначен специально д..

    71.77 р.

  • Сечение жилы от 2х16 до 4х25 мм2 Предельная нагрузка 250 даН Аналоги: PA 25 R-BK, PA 25X100 (МЗВА), PA 25 S-BK, PA 25-BK Используется для выполнения абонентских ответвлений 4 проводами одинакового сечения. При закреплении двух проводов в зажиме, предназначенном для четырех, необходимо заклинить в..

    71.77 р.

  • Анкерные клиновые зажимы марок DN 1, DN 123, DN 126 для крепления абонентских проводов ВЛИНазначение и область применения. Зажим предназначен для концевого крепления проводов марки СИП-4 на ответвлении от магистрали к абонентским вводам. Анкерный клиновой зажим DN 1 предназначен для крепления двухжи..

    93.50 р. 88.83 р.

  • Анкерные клиновые зажимы марок DN 1, DN 123, DN 126 для крепления абонентских проводов ВЛИНазначение и область применения. Зажим предназначен для концевого крепления проводов марки СИП-4 на ответвлении от магистрали к абонентским вводам. Анкерный клиновой зажим DN 1 предназначен для крепления двухжи..

    112.33 р. 106.72 р.

  • Анкерный клиновый зажим PAC 25 для крепления абонентских ответвлений Назначение и область применения. Анкерный клиновый зажим PAC 25 предназначен для крепления двух- или четырехжильного провода марки СИП-4 на ответвлении от магистрали к абонентским вводам. Зажим снабжен крюком для удобства монтажа. ..

    142.45 р. 135.33 р.

  • Анкерный клиновый зажим PA 2/35, PA 4/35Назначение и область применения. Анкерный зажим PA 2/35, PA 4/35 применяется для анкерного крепления 2-и 4-жильного проводов СИП ответвлений сечением 16-35 мм2 от магистрали к вводам. Применять зажим для неизолированных проводов ЗАПРЕЩЕНО!~Технические характер..

    211.75 р. 201.16 р.

  • Анкерный клиновый зажим PA 2/35, PA 4/35Назначение и область применения. Анкерный зажим PA 2/35, PA 4/35 применяется для анкерного крепления 2-и 4-жильного проводов СИП ответвлений сечением 16-35 мм2 от магистрали к вводам. Применять зажим для неизолированных проводов ЗАПРЕЩЕНО! ООО "Кодесс" являет. .

    218.58 р. 207.65 р.

  • Анкерный зажим SM-158 имеет разрушающую нагрузку 300 кгс. Предназначен для фиксации четырехжильного провода СИП-4 сечением от 16 до 35 мм2 при ответвлении от основной магистрали и подключении конечных абонентов. Зажим изготовлен из диэлектрического материала и выполняет роль изолятора...

    218.58 р.

  • Анкерные клиновые зажимы марок DN 1, DN 123, DN 126 для крепления абонентских проводов ВЛИНазначение и область применения. Зажим предназначен для концевого крепления проводов марки СИП-4 на ответвлении от магистрали к абонентским вводам. Анкерный клиновой зажим DN 1 предназначен для крепления двухжи..

    227. 64 р. 216.26 р.

  • Анкерные зажимы PAG 216/35, PAG 416/35 для крепления абонентских проводов ВЛИНазначение и область применения. Зажим применяется в сетях низкого напряжения до 1 кВ и предназначается для концевого крепления 2 или 4 жильного самонесущего изолированного провода марки СИП-4 сечением жил 16, 25 или 35 мм2..

    255.11 р. 242.35 р.

  • Анкерно-поддерживающий зажим PAS 216/435Назначение и область применения. Анкерно-поддерживающий зажим PAS 216/435 применяется для анкерного и промежуточного крепления 2-и 4-жильного проводов СИП сечением 16-35 мм2. Применять зажим для неизолированных проводов ЗАПРЕЩЕНО!~Технические характеристики~Ос..

    261. 73 р. 248.65 р.

  • Анкерные зажимы PAG 216/35, PAG 416/35 для крепления абонентских проводов ВЛИНазначение и область применения. Зажим применяется в сетях низкого напряжения до 1 кВ и предназначается для концевого крепления 2 или 4 жильного самонесущего изолированного провода марки СИП-4 сечением жил 16, 25 или 35 мм2..

    268.80 р. 255.36 р.

  • Зажим анкерный ЗАН 16-35/1000 (PA 1000) IEKНазначение и область применения.Зажимы ЗАН предназначены для самонесущей изолированной системы проводов с изолированной несущей нейтралью. Корпус зажима выполнен из устойчивого к действию коррозии алюминиевого сплава, в который вкладываются саморегулируемые..

    376. 46 р. 274.82 р.

Установка СИП

СИП – самоизолирующий провод, который используется для для передачи электроэнергии в воздушных осветительных и силовых сетях.

СИП-2. Является аналогом СИП-1, но имеет изоляцию на нулевой несущей жиле. Данная изоляция сделана из сшитого светостабилизированного полиэтилена. Такую же оболочку имеют и другие токоведущие жилы.

СИП-3 - это одножильный провод, состоящий из проволок алюминиевого сплава. Имеет изоляционный покров, сделанный из светостабилизированного полиэтилен. Целесообразно применять в воздушных линиях 6-35 кВ. подтверждена меньшими эксплуатационными расходами, надежностью и бесперебойностью электроснабжения потребителей, меньшими потерями в линиях, возможностью строительства линий без вырубки просек и пр.

СИП-4. Может иметь 2 (220 В) или 4 (380 В) изолированные жилы, которые все являются несущими, для чего используются специальные зажимы для крепления.

В отличие от предыдущих марок, СИП-4 не допускается использовать для магистральных линий электропередачи. Его использование ограничено ответвлениями от магистральных воздушных линий, электрическими вводами к потребителям. СИП-4 рассчитан на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Г ц в атмосфере воздуха II и III по ГОСТ 15150-69, в т. ч. на морских побережьях, в промышленных и др. климатически и химически агрессивных районах.

Арматура для СИП

1 - ЗАН 1500

Предназначен для крепления СИП с изолированной несущей нейтралью к кронштейнам и крюкам опор линий ВЛИ.

2- Анкерный кронштейн КА-1500.

Используется для крепления одного или двух натяжных и поддерживающих зажимов для магистральных СИП. Конструкция кронштейна позволяет крепить его двумя стальными лентами со скрепами к опоре, или двумя болтами диаметром 14 или 16 мм.

3- Стяжка нейлоновая усиленная КСУ

Используется для крепежа СИП, выполнен из полиамида.

4 - Лента крепежная из нержавеющей стали ЛКС-2007

Предназначена для крепления анкерных кронштейнов на опорах электропередач. Обладает устойчивостью к экстремальным температурам и коррозии.

5- Скрепы ( бугель) из нержавеющей стали.

Предназначен для фиксации бандажа из стальной ленты при монтаже СИП на опорах.

6- Гильза соединительная для фазного провода.

Предназначена для герметичного соединения фазных магистральных проводов СИП.

7- Гильза соединительная для нейтрали ГСИ-Н

Предназначена для соединения встык медных проводов методом опрессовки.

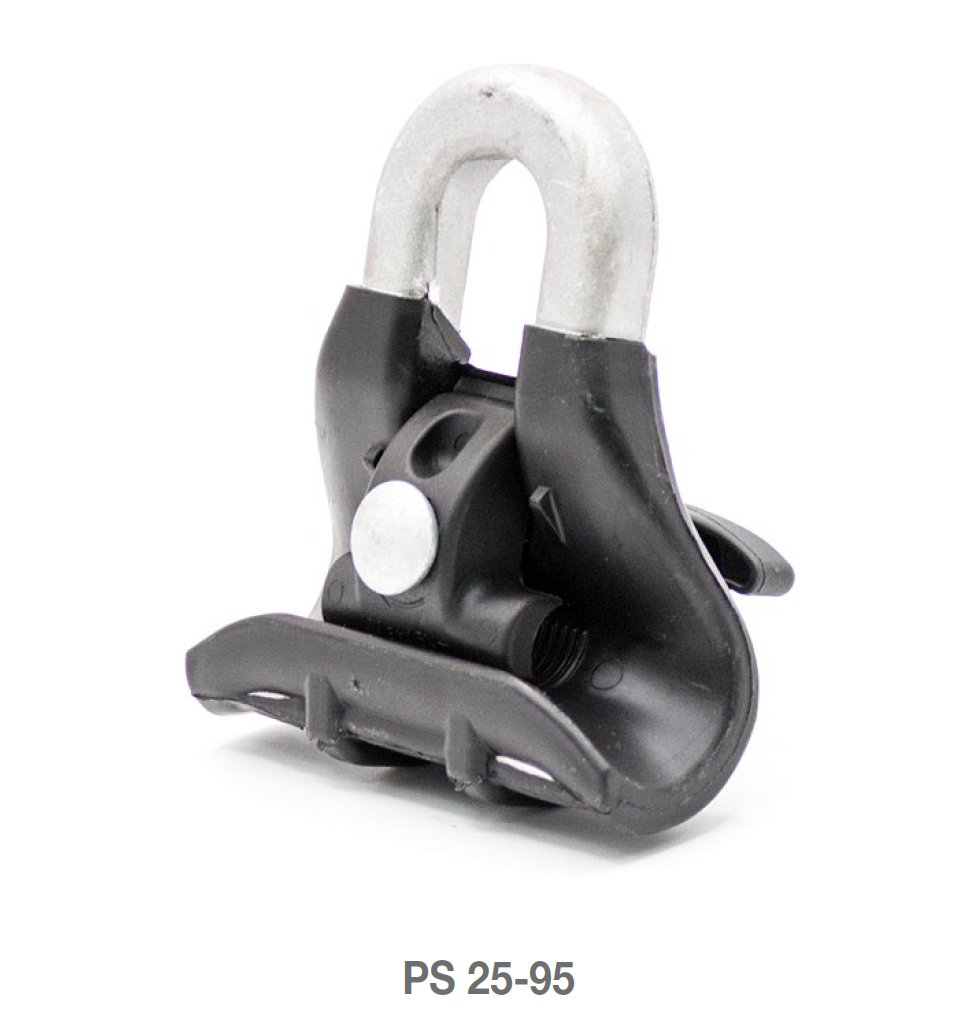

8- Комплект промежуточной подвески.

Предназначен для крепления изолированной несущей нейтрали СИП до 1 квВ.

9- Анкерный зажим для проводов абонента ЗАБ-25

Предназначен для закрепления проводов ответвлений от магистрали к абонентам.

10- Зажим прокалывающий ответвительный ЗПО.

Предназначены для соединения без осевой нагрузки и ответвления проводов СИП, а также для подключения проводов абонентов и освещения.

11- Кронштейн анкерный для крепления проводов абонентов КАБ-25.

Предназначен для крепления анкерных зажимов проводов основных линий.

12. Крепеж фасадный КФ.

Предназначен для крепления пучков проводов СИП диаметром 20-50 мм на стенах и фасадах зданий с помощью усиленных стяжек КСУ ( комплектуются отдельно).

13 – Наконечник изолированный алюминиевый НИАМ

Предназначены для герметичного оконцевания многожильных алюминиевых и медных проводов методом опрессовки.

14 - Зажим прокалывающий ответвительный для соединения СИП с голым проводом ЗПГО.

Предназначен для соединения провода СИП с голым проводом.

15 – Ограничитель перенапряжения ОПН.

Предназначен для защиты изоляции электрооборудования от атмосферных и коммутационных перенапряжений.

Анкерное крепление и соединение СИП с силовым кабелем.

Арматура прокладки СИП по фасадам зданий.

Соединение проводов СИП в анкерном пролете.

Оконцевание СИП абонентов

Анкерная арматура для СИП абонентов

Промежуточная арматура СИП и абонентское ответвление

Промежуточная арматура СИП и монтаж уличного освещения

Промежуточная арматура СИП и арматура для повторного заземления


Ввод СИП в трансформаторную подстанцию

Промежуточная арматура СИП для основной линии

Промежуточная арматура для основного ответвления СИП

Двойное крепление СИП

Анкерная арматура для подключения СИП к голым проводам

способ соединения самонесущих проводов прокалывающимися зажимами

Данный тип кабелей все более активно используется в промышленности и в быту. Как следует из названия, самонесущий изолированный провод состоит из нескольких скрученных между собой, но изолированных друг от друга жил, произведенных из алюминия. В большинстве случаев внутри кабеля расположен сердечник из стали, который и является несущей нулевой жилой. Широко применяются также ответвительные провода СИП-4, у которых отсутствует несущая жила. Они служат для присоединения к воздушным линиям электропередач и передачи тока на трансформаторы или другие подобные устройства. Поскольку работа выполняется на проводах с высоким напряжением, возникают особые требования к соединению таких кабелей. Чтобы место соединения проводников было защищено от повреждений и не несло опасности окружающей среде, рекомендуется использовать ответвительные зажимы для проводов СИП, которые устанавливаются методом прокола.

Проколы для СИП

Соединительные зажимы

Для обеспечения надежной передачи тока от воздушных линий к трансформатору или другому потребителю тока по кабелю СИП в месте их соединения используют специальные прокалывающие зажимы для СИП. Они устроены следующим образом:

  • Материал, из которого изготовлен корпус – дюралевый сплав либо армированный с помощью стекловолокна полимер. Он выдерживает существенные нагрузки и воздействия различных атмосферных явлений, что позволяет обеспечивать надежность и безопасность соединения в любых климатических условиях;
  • Специальные пластины из проводящего материала, оборудованные специальными зубьями. Именно они прокалывают изоляцию и обеспечивают передачу электричества от воздушной линии к приемнику тока по СИП кабелю;
  • Несколько болтов (но бывает, что обходятся и одним) для фиксации. Особенность такого крепления в том, что головки у болтов срывные, а значит, применить их можно только один раз. Такое инженерное решение реализовано с целью обеспечения безопасности.

Устройство зажима

Такая конструкция обладает следующими преимуществами:

  • Контакт между магистральным проводом и ответвлением будет стабильным и герметичным, что обеспечит надежное энергоснабжение и отсутствие сбоев при передаче электричества;
  • Высокий уровень безопасности, что особенно важно, поскольку магистральный провод находится под напряжением до 1000 В. Это обеспечивается наличием качественной изоляции из сшитого полиэтилена, а также тем, что крепежные болты не соединены с контактными клеммами;
  • Простота монтажа. Зажим устроен таким образом, что не требуется с кабеля СИП снимать изолирующий слой для обеспечения соединения с магистралью, достаточно просто вставить его в отверстие прокалывающего устройства и затягивать болт до момента, пока его головка не будет сорвана.

Классификация прокалывающих зажимов

Проколы для СИП бывают двух основных типов. Первый – ЗОИ (зажим ответвительный изолированный). Он, как правило, используется для соединения воздушных линий с самонесущими проводами при напряжении до 1000 В. Его принцип действия достаточно простой. Устройство надевается на нужный провод и крепится с помощью болта, который затягивается до состояния, пока не будет сорвана головка. Такой способ крепления позволяет обеспечить необходимый уровень контакта пластин с проводом без его повреждения. В результате возникнет стабильный контакт между магистралью и ответвлением. При необходимости зажим можно легко снять, открутив нижнюю головку болта, которая используется для демонтажа.

Второй тип называется ЗОЗРБ IEK. Он применяется, если необходимо организовать ответвление от воздушной линии двух проводов.

Обратите внимание! Данный тип прокалывающих зажимов имеет определенные ограничения при эксплуатации. Его следует устанавливать в местах, где нет большой влажности, чтобы исключить попадание воды внутрь. Следовательно, применять его можно только в помещениях.

Основное отличие второго вида изделий заключается в том, что зубцы для прокола имеются у него только для установки на магистральный провод, с проводника для ответвления придется снимать изоляцию, чтобы обеспечить надежное соединение. Вместе с тем, такой соединительный механизм позволяет в качестве ответвляющего использовать любой тип проводника, например, ВВГ (небронированный кабель с виниловой изоляцией).

Подключение кабеля к воздушной линии с помощью зажима

Монтаж прокалывающего зажима

Чтобы подключить ответвление к воздушной линии, помимо соединительного зажима с прокалывающими пластинами, необходимо иметь кабель СИП и гаечный ключ.

Важно! Несмотря на наличие изоляции на проводах и особенности конструкции соединительных устройств, которые исключают возможность удара током, при их монтаже следует обязательно использовать индивидуальные средства защиты. К ним относятся резиновые перчатки, диэлектрические коврики и такой же гаечный ключ.

Порядок действий при монтаже следующий:

  • Шаг 1. Отделение проводов на магистральной линии друг от друга. Для этого используются специальные диэлектрические клинья. При их отсутствии можно применять деревянные;
  • Шаг 2. После того, как клинья установлены, следует раскрутить пучок на несколько оборотов в обратном направлении и надеть на жилу зажим. Магистральная линия проходит насквозь устройства, а кабель СИП можно пропустить только с одной стороны, поскольку с другой –на клемме находится колпачок;
  • Шаг 3. Кабель ответвления должен быть прямым. После этого его необходимо вставить в отверстие соединительного устройства до упора. В результате оба проводника (магистральный и ответвительный) должны быть расположены параллельно;
  • Шаг 4. Завершающим действием при монтаже является затягивание крепежных болтов до момента, пока головка не будет сорвана. При таком положении клеммы, которые расположены внутри соединительного устройства и оборудованы специальными зубьями, прокалывают изоляцию магистрали и кабеля СИП и обеспечивают устойчивую передачу электроэнергии.

Процесс монтажа

Основными ошибками, которые допускают при установке соединительных устройств для кабеля СИП, являются:

  • Наличие нескольких попыток затяжки крепежных болтов в зажимах. Делать этого не следует, поскольку головка у болта срывная, и повторно его закрепить не получится. Поэтому в случае неправильного крепления болт лучше заменить;
  • Жилы кабеля СИП оказываются соединены в результате неправильной установки. Это может привести к нарушению требований безопасности, а также увеличить риск возникновения аварийной ситуации. Избежать такой проблемы можно при помощи диэлектрических клиньев в процессе монтажа;
  • Помещение в зажим более одной жилы, что приводит к ненадежности контакта. Чтобы не допускать такой ситуации, необходимо четко соблюдать технологию монтажа.

Основные производители устройств

Чаще всего используются прокалывающие зажимы, произведенные компаниями Ensto и Niled. Первый производитель известен тем, что изготавливает арматуру для любых видов кабелей СИП. В ассортименте компании имеются, как облегченные модели, которые изготовлены из пластика, так и максимально прочные устройства, материалом для производства которых являются различные сплавы. Особенностью зажимов от Ensto является пирамидальный вид прокалывающих зубьев, который позволяет увеличить площадь контакта и снижает воздействие на провод, не допуская его повреждений.

Наиболее популярные зажимы

Niled отличается тем, что адаптирует свои изделия под особенности местного рынка. Например, для России разработаны специальные устройства для кабелей с малыми сечениями.

Итак, прокалывающие зажимы используются для обеспечения устойчивого соединения между магистральными линиями электропередач и их ответвлений. Благодаря особенностям конструкции, они практически не повреждают провод и соответствуют всем требованиям безопасности, необходимо только соблюдать технологию монтажа соединительных устройств.

Видео

30 шт. Подходит для всех автомобилей Крепление зажима для стяжки провода Съемная нейлоновая стяжка для стяжки Зажимы для крепления кабеля Самоблокирующаяся пластиковая застежка-молния для отверстия 6-7 мм: автомобильный


Цена: 13 долларов. 49 + Депозит без импортных сборов и $ 19,75 за доставку в Российскую Федерацию Подробности
  • Убедитесь, что это подходит введя номер вашей модели.
  • Связанная проволочная лента / галстук. Материал: нейлон. Функция: можно выпустить
  • Диаметр головки (прибл.): 16 мм / 0,63 дюйма
  • Ширина ремня (прибл.): 5 мм / 0,20 дюйма
  • Длина (прибл.): 185 мм / 7,28 дюйма (без головы)
› См. Дополнительные сведения о продукте

Опора для проволоки с зажимом Zip | Крепеж из нержавеющей стали

Сортировать по: DefaultName (A - Z) Name (Z - A) Price (Low> High) Price (High> Low) Rating (Highest) Rating (Lowest) Model (A - Z) Model (Z - A)

Показать: 255075100

Код товара: ZKL100

Ризе Безопасная рабочая нагрузка (SWL) - 50 кг Любой запасной материал может быть использован в следующем проекте. .

Код товара: ZR100S

Трос Suspension S - длина 100 м Безопасная рабочая нагрузка (SWL) 50 кг Оцинковка с высоким пределом прочности..

Код товара: ZCUT1

Кусачки для тяжелых условий эксплуатации Режет трос диаметром до 5 мм. Отрежьте пружинную проволоку..

Код товара: ZPLEK1S

Застежка-молния - стандартная подвесная петля длиной 1 метр (упаковка из 10 шт. ) Эта система состоит из..

Код товара: ZPLEK3S

Застежка-молния - стандартная петля для подвешивания 3 метра (УПАКОВКА ПО 10) Эта система состоит..

Код товара: ZPLEK5S

Зажим Zip - 5-метровая стандартная петля для подвешивания (УПАКОВКА 10) Эта система состоит из.

Код товара: ZVLS3

Зажим на молнии - Knock it Подвеска настила 1-5 мм - 3 метра (10 шт. В упаковке) Система..

Код товара: ZVLS5

Зажим на молнии - Knock it Подвеска настила 1-5 мм - 5 метров (упаковка из 10) Системный довод..

Код товара: ЗЧ2.1 квартал

Подвеска стойки Chan-Lock Push Fit Предназначена для установки в пазы любого канала Unstrut ...

Код товара: ZLUMS50-200

Zip Clip - Toggle it Система поддержки 50-200 мм (УПАКОВКА 10) Система состоит из w. .

Код товара: ZTRS50-200

Система поддержки Try-Lock 50-200 мм (УПАКОВКА ПО 10) Безопасная рабочая нагрузка (SWL) - 50 кг Одно исправление..

Код товара: ZLUMS300-400

Zip Clip - Toggle it Система поддержки 300-400 мм (УПАКОВКА 10) Система состоит из..

Код товара: ZTRS300-400

Система поддержки Try-Lock 300-400 мм (УПАКОВКА ПО 10) Безопасная рабочая нагрузка (SWL) - 50 кг Один. .

Код товара: ZTPDM820LPS1

1-метровая подвесная система со стандартной петлей Подходит для каналов 21 и 41 мм Быстрая установка..

Код товара: ZTPDM820LPS2

2-метровая стандартная петельная подвесная система Подходит для каналов 21 и 41 мм Быстрая установка..

Код товара: ZTPDM820LPS3

3-метровая стандартная петельная подвесная система Подходит для каналов 21 и 41 мм Быстрая установка. .

Код товара: ZTPDM820LPS4

4-метровая стандартная петельная подвесная система Подходит для каналов 21 и 41 мм Быстрая установка..

Код товара: ZTPDM820LPS5

5-метровая стандартная петельная подвесная система Подходит для каналов 21 и 41 мм Быстрая установка..

Код товара: ZTPDM820LPS10

10-метровая стандартная петельная подвеска Подходит для каналов 21 и 41 мм Быстро встраивается. .

Код товара: ZCLS1

Zip Clip - Con-lock 1 Meter (УПАКОВКА ИЗ 10) Эта система состоит из проволоки и застежки-молнии Rize..

Код товара: ZCLS3

Застежка-молния - Con-lock 3 метра (10 шт. В упаковке) Эта система состоит из проволоки и Rize z..

Код товара: ZCLS5

Застежка-молния - Con-lock 5 метров (УПАКОВКА ПО 10) Эта система состоит из проволоки и Rize z. .

Код товара: ZDLS3

Dec-Lock Decking Suspension - 3 метра (УПАКОВКА ПО 10) Безопасная рабочая нагрузка (SWL) - 50 кг Все ..

Код товара: R-SRS-06063.1 квартал

M6x63mm SRS Rawl Крепление к потолку Подвес для бетонного перекрытия для подвешивания решетчатой ​​системы ..

Код товара: TEN06.1 квартал

Гайки с проушиной M6 Высота 28 мм Отверстие 10 мм M6 резьба Ковкий чугун EN-GJM . .

Direct Channel являются утвержденными дистрибьюторами подвесных систем с зажимом Zip.

Zip Clip - это линейка инновационных продуктов, разработанных для скорости и простоты использования.
Оцинкованный канат с высокой прочностью на разрыв обеспечивает лучшую безопасную рабочую нагрузку (SWL), чем те, которые представлены на рынке.
Все эти продукты проходят независимые испытания на объекте NEL / TUV, MELBTEST, NATA, SATREA, Lloyds British и Apave.

« Выбор профессионалов» - все застежки-молнии сертифицированы UL.

Основы кабеля

Zip Line - остановка Zip Line

.


Когда речь идет о кабеле zip line, это может немного сбить с толку, особенно если вы мало знаете о размере или толщине кабеля.Кабель какого размера идеально подходит для молнии на заднем дворе? Он должен быть достаточно прочным, чтобы удерживать человека, но гибким для некоторых необходимых изгибов. Если вы хотите установить трос на своем заднем дворе, вам нужен прочный, безопасный и устойчивый к погодным условиям кабель. У нас есть сверхмощный трос с застежкой-молнией, специально предназначенный для подкладки.

ОСОБЕННОСТИ
  • Мы перевозим только авиационные кабели из оцинкованной стали
  • конструкция 7x19 (7 групп проводов по 19 проводов в группе) или 7x7
  • Работы для подворья и для коммерческого использования

РАЗМЕР КАБЕЛЯ

Для подкладки на молнии на заднем дворе подойдут самые разные размеры.Мы специально предлагаем четыре размера: 3/16 ", 1/4", 5/16 ", 3/8". В чем разница между всем этим? По сути, это толщина и диаметр кабеля. Кабель диаметром 3/8 дюйма может выдержать наибольший вес, но на самом деле в этом нет особой необходимости, так как он в первую очередь используется для зиплайнов длиной более 1000 футов!

Например, в наших наборах для молнии Alien Flier используется оцинкованный стальной трос диаметром 3/16 дюйма или 1/4 дюйма, который может выдерживать вес до 250 фунтов . Все наши специальные наборы ZLP используют 5/16 ", которые могут выдерживать вес более 350 фунтов !

ТАБЛИЦА РАЗМЕРОВ КАБЕЛЯ

Хотите узнать больше о кабеле? Мы склонны недооценивать несущие способности кабеля, ознакомьтесь с нашей таблицей размеров кабеля для молнии, чтобы помочь вам:

Датчик Прочность на разрыв Размер Zip Line Масса
Кабель 3/16 " 3700 фунтов Мин. Разрывная нагрузка Почтовые линии до 200 футов .06 Per FT
Кабель 1/4 " Мин. Разрывная нагрузка 7000 фунтов Почтовые линии до 200 футов 0,11 за FT
Кабель 5/16 " Мин. Разрывная нагрузка 9,800 фунтов Почтовые линии до 500 футов 0,17 за FT
Кабель 3/8 " Мин. Разрывная нагрузка 14400 фунтов Почтовые линии до 1000 футов 0,243 на фут

Что такое кабельная обжимка?

Кабельная обжимка - это закрепленная петля на конце кабеля, которая помогает прикрепить кабель или другие приспособления с большей прочностью на разрыв.Когда вы покупаете у нас зиплайновый кабель, вы можете выбрать в конце необработанный или обжимной.

Заключение

Думаете покупать кабель отдельно? Все, что вам нужно, это 6 зажимов для троса и талреп на молнии того же размера, что и ваш кабель, и, возможно, несколько блоков для защиты деревьев. Это так просто! Вы просто обматываете этот трос вокруг своего якоря и закрепляете зажимами.

Если вам нужна дополнительная информация о том, как построить зиплайнер или как затянуть трос, напишите мне на chris @ ziplinestop.com

Вернуться к новостям Zip Line | Зиплайнинг по всему миру

Используйте стрелки влево / вправо для навигации по слайд-шоу или проведите пальцем влево / вправо при использовании мобильного устройства

Вплоть до провода - Инсайдер Парка приключений

Проволочный канат является расходным материалом, так как он «расходуется» или изнашивается во время использования. Износ необходимо измерить и проанализировать, чтобы определить, может ли трос по-прежнему работать так, как изначально задумывал проектировщик или производитель.Проще говоря, как инспектор, вы должны оценить, будет ли трос продолжать выполнять свою работу, до следующей регулярной проверки или технического обслуживания.

Ежедневные, периодические и ежегодные проверки требуются на зиплайнах, маршрутах испытаний и парках приключений в воздухе. В этой статье будут рассмотрены основы проверки тросов в индустрии воздушных приключений, но она не заменяет профессиональное обучение и практический опыт. Ваш производитель / установщик должен предоставить вам основную информацию о предельных значениях износа для своих продуктов и о том, как их оценивать во время ваших ежедневных и ежемесячных внутренних проверок.

Для получения дополнительной информации ACCT и NAARSO предлагают сертификаты инспекторов, относящиеся к индустрии приключений. Существует множество профессиональных тренингов и сертификатов, которые подготовят вас к проведению проверок тросов и других компонентов такелажа. Такие организации, как Crosby Group и Columbus Mckinnon, предлагают обучение по разумной цене по всей Северной Америке.

Требования к проверкам канатов можно найти в различных отраслевых стандартах (ANSI / ACCT 03-2016; ASTM 2995; ASTM 770; PRCA; EN15567) и в различных нормативных актах уполномоченных юрисдикций (TSSA; OSHA; государственные и провинциальные нормативные акты, и т.п.). Знание этих стандартов и требований к проверкам и документации является важной частью поддержания общей безопасности курса и соблюдения стандартов.

Имейте в виду, что в этой статье не рассматриваются системы индивидуальной защиты от падения или политики OSHA / ANSI по защите от падения во время процесса проверки, но предполагается, что вы должны иметь возможность дотянуться до троса и увидеть его во время проверки. Снаряжение и оборудование, необходимые для того, чтобы делать это медленно и безопасно, требуют обучения.

ПОДГОТОВКА К ОСМОТРУ

Перед тем, как начать проверку, важно подготовиться, собрав некоторую информацию и ресурсы. Во-первых, найдите копию сертификата Mil-Cert для троса - многие стандарты и правила требуют, чтобы он был в файле.

Mil-Cert сообщает нам о тросе, включая производителя (или заказавшего производство), тип металла, из которого изготовлен трос, укладку или стиль конструкции, тип покрытия, нанесенного на трос. , какое тестирование и когда было завершено и т. д.(см. пример).

Это ценная информация, которая поможет вам определить, что допустимо, а что неприемлемо при проверке троса в полевых условиях. Стандарты допустимого износа будут меняться в зависимости от конструкции и обработки проволоки, а также от того, как проволока используется в конкретном применении (трос, растяжка, опора элемента, ходовые или движущиеся кабели и т. Д.).

В дополнение к Mil-Cert, следующие инструменты и материалы также рекомендуются для проведения проверки:

• Руководство пользователя троса - опубликовано Техническим советом по тросу
• измеритель натяжения (динамометр)
• штангенциркуль
• измеритель износа троса (S)
• датчики шкивов
• сырная ткань
• карандаш
• бумага
• фотоаппарат
• бинокль
• магнит
• рулетка
• динамометрический ключ
• обжимная втулка для манометра

ПОСМОТРЕТЬ

Следующие шаги обычно можно выполнять в любом порядке, за одним исключением: никогда не ставьте себя или другого человека на трос (спасательный трос) без элементарных гарантий того, что система жизнеобеспечения достаточно безопасна для этого.В зависимости от типа троса, длины и способности смотреть на «другой конец» шаги, описанные здесь, могут потребоваться в другом порядке.

Посмотрите на трос с земли. Посмотрите на всю длину и посмотрите, можете ли вы определить неровности, перегибы, ржавчину или деформацию. Чтобы получше рассмотреть, используйте бинокль или зум-объектив на фотоаппарате.

Посмотрите на концы троса. Соответствуют ли они типу и размеру троса? Правильно ли установлены зажимы или концевые заделки? Правильно ли они затянуты? Неправильная заделка кабеля приводит к значительному снижению прочности и надежности.

Ищите обрывы проводов возле концевой заделки кабеля у основания зажима - это обычное место для их обнаружения.

Обратите внимание на повреждения, вызванные перемещением зажимов или заменой зажимов и их установкой в ​​других местах. При перемещении зажима остается открытая выемка или вмятина на раздавленном кабеле, и в них можно найти обрывки. Эта область представляет собой причину выхода из строя большинства критических кабельных систем, поскольку кабель поврежден больше, чем должен.

Проверьте размер троса с помощью штангенциркуля или датчика износа троса.Сравните размер найденного троса с размером, указанным на Mil-Cert. Уменьшение диаметра троса вызывается многими причинами, в том числе нормальным износом, который приводит к заклиниванию или сплющиванию троса, что типично, например, на верхней стороне тросов.

Уменьшение диаметра также может указывать на перегрузку троса. Для каждого типа и размера троса в каталоге указано максимальное допустимое натяжение при использовании. Это максимальное натяжение представляет собой натяжение троса при нагружении участником (-ами) и расчетную нагрузку для спасательного персонала, если это необходимо.

ЧУВСТВИТЕЛЬНОСТЬ НАПРЯЖЕНИЯ

Для проверки натяжения вам понадобится измеритель натяжения троса или динамометр. Этот инструмент откалиброван для конкретных используемых тросов. Профессиональные инспекторы должны иметь эти инструменты, откалиброванные для различных размеров тросов, поскольку многие из них можно найти в полевых условиях.

Измеритель натяжения троса или динамометр калибруется для конкретных используемых тросов. Используйте его, чтобы измерить натяжение стоя и натяжение под нагрузкой с известным весом.

При проверке натяжения троса важно измерить натяжение стоя (без нагрузки на трос) и натяжение под нагрузкой с известным весом (скажем, 250 фунтов.или больше). Задокументируйте использованный вес, так как все будущие проверки должны использовать один и тот же вес. Сравните новые измерения с предыдущими, чтобы увидеть, не произошло ли каких-либо значительных изменений в системе. Изменение напряжения в течение нескольких месяцев или лет может рассказать нам разные вещи, но конкретно оно говорит нам о том, что что-то изменилось, и мы должны выяснить, почему.

Многие факторы могут вызвать изменение натяжения троса, в том числе: начальное перенапряжение троса; растянуть от обычного использования в течение первых нескольких месяцев; проскальзывание концевой заделки кабеля; якорное движение оттяжек; установка полюсов (опускание или смещение) на новых установках; или регулировка кабеля могла быть сделана другими людьми.Вам нужно будет изучить причину, задокументировать, почему произошло изменение, и определить, безопасна ли кабельная система для использования, или ее необходимо вывести из строя и закрыть до тех пор, пока проблемы не будут устранены.

ЗАЖИМ

Если используются зажимы для троса или кулачковые захваты, проверьте расстояние между зажимами (обычно в 6 раз больше диаметра троса) и момент затяжки гаек на зажимах. Каждый производитель хомутов может иметь разные каталоги крутящего момента. Существует множество ресурсов для поиска этой информации, включая веб-страницу или каталог производителя.

Одним из способов минимизировать чрезмерный крутящий момент зажимов является использование линии индикатора крутящего момента на зажиме. Если производитель не поставил, то можно. Как только зажим будет затянут должным образом, проведите линию вниз с одной стороны гайки и на корпус зажима или болт с резьбой. В будущем вам нужно будет только проверить этот зажим, чтобы увидеть, совпадают ли линии.

ПО ПРОВОДУ

Проверьте, нет ли обрывов прядей. Оборванные пряди можно увидеть невооруженным глазом в контролируемой среде, но их невозможно увидеть при движении со скоростью 35 миль в час.

Итак, как вы проверяете трос длиной от 300 до 3000 футов? Вот здесь и пригодится марля. Оберните марлю вокруг троса и, крепко удерживая ее рукой в ​​перчатке, сдвиньте вниз по кабелю во время осмотра. Марля заедает и натягивает оборванные пряди. Визуально осмотрите любую зацепляющуюся секцию и посчитайте оборванные провода, чтобы определить, являются ли они «разрывами коронки» или «разрывами впадин».

После того, как вы определили разрывы и типы, вам нужно будет определить, сколько разорванных прядей существует в укладке.Это когда вы извлекаете свои стандарты и руководство пользователя троса, чтобы определить, можно ли по-прежнему использовать трос, исходя из количества оборванных прядей, разрешенных за один виток. Если он удобен в использовании, задокументируйте расположение разрывов, чтобы в будущих проверках вы могли определить, не порвались ли дополнительные провода.

Сколько перерывов - это слишком много? Если имеется шесть или более оборванных проводов в пределах одной свивки, или три или более оборванных проводов в одной жилке в пределах одной свивки, кабель следует списать и заменить.Канаты работают как машина: когда ломается слишком много деталей, нагрузки перекладываются на другие части машины, что в конечном итоге приводит к их перегрузке и отказу.

Инспектор, использующий инструмент электромагнитного неразрушающего контроля для проверки троса. Он никогда не жалуется на вид из своего офиса.

Инспектор троса должен также уделить время осмотру оборудования, которое используется с тросом, включая тележки, шкивы и предохранительные крюки. Металлические компоненты, которые движутся по тросу или перемещаются по нему, иногда сделаны из более твердых материалов, и небольшая зарубка на тележке со временем может серьезно повредить трос.Используйте калибр для шкивов, чтобы убедиться, что шкивы тележки находятся в хорошем состоянии и имеют надлежащий размер.

И, наконец, всегда документируйте то, что вы сделали. Делайте снимки, зарисовки и заметки. Задокументируйте время суток, место обнаружения любых повреждений, шаги по устранению проблемы и сроки завершения работы. Задокументируйте инструменты, использованные для оценки, и даты калибровки этих инструментов, если применимо.

В то время как безопасность - это ответственность каждого при работе или игре на высоте, большое количество сотрудников и гостей полагаются на инспектора, который не торопится и ищет незначительные проблемы до того, как возникнут серьезные проблемы.Быть должным образом обученным, квалифицированным или компетентным профессионалом - ключ к выполнению этой задачи. Правильные инструменты и материалы, а также опыт работы, необходимый для выполнения критических требований по технике безопасности, необходимы для правильного выполнения работы.

Из ANSI / ACCT 03-2016

E.2.4 Осмотр и оценка: Осмотр как металлических, так и неметаллических канатов, используемых в страховочных тросах, должен включать оценку всего пролета, включая точки заделки, эксплуатационный износ и точки усталости.Разработчик, производитель и / или инспектор должны определить, требуются ли и когда дополнительные методы неразрушающего контроля для оценки целостности троса.

E.2.4.1 Спасательный трос должен быть выведен из эксплуатации, если произойдет одно из следующих событий:

• Уменьшение номинального диаметра из-за натяжения, обрывов проволоки, поверхностного износа, потери металла или коррозии составляет 5% или более от диаметра, измеренного при растяжении при вводе в эксплуатацию.
• Корончатые (поверхностные) проволоки изношены примерно на 1/3 или более их диаметра.
• Оборвано 6 или более проводов за один виток.
• В одной жиле 3 или более оборванных проводов за один виток.
• Из-за усталости в пределах одного диаметра зажима троса присоединенного фитинга имеется 1 или несколько оборванных проволок.

Zip-Clip Ltd | застежка-молния, проволока, подвеска, решения, системы, распорки, б / у, приложения, доступные, в пределах, диапазон, инженеры, электрика, вентиляция и кондиционирование, механика, вывески, промышленность, сталь, прочность, гибкость, сегодня, конструкция, резьбовая, веревка, бывшая в употреблении, и т. д.

О нас

КТО ТАКОЕ ЗИМНИК?

Zip-Clip - разработчики и производители высокотехнологичных тросовых подвесок и систем жесткости, используемых во все возрастающем диапазоне приложений.Наши решения признаны во всем мире за их полную производительность, функциональность и гибкость.

Разработанные нашими собственными отделами исследований и разработок в Великобритании, Франции и Австралии, в тесном сотрудничестве со специалистами по спецификациям, инженерами и подрядчиками, системы Zip-Clip предлагают решения для всех электрических, HVAC, механических, акустических и излучающих панелей и вывесок. , и этот список приложений постоянно увеличивается!

Zip-Clip доступны для обеспечения проверенных знаний в области подвески и распорок, от первоначальной концепции дизайна и планирования до поддержки установки и подтверждения соответствия для любого проекта и любого масштаба.Наши опытные специалисты готовы дать совет и поддержать на каждом этапе пути.

Решения

Zip-Clip доступны через глобальную сеть дистрибьюторов, полностью поддерживаемых нами и подкрепленных нашим опытом в области подвески.

ЗАЧЕМ ИСПОЛЬЗОВАТЬ ПРОВОД?

Проверенная концепция… В начале девятнадцатого века дальновидные инженеры обнаружили, что, когда сталь протягивается в проволоку, ее прочность может увеличиваться, а это означает, что гибкая намотка стальной проволоки оказывается прочнее, чем цельный стальной стержень того же диаметра.Основываясь на этом понимании, они разработали предшественников современных подвесных мостов из проволоки и троса, и сегодня многие из самых известных мостов в мире обычно полагаются на превосходное соотношение прочности, обеспечиваемое тросом и тросом - они могут нести более тяжелые грузовые платформы на большие расстояния с большими они имеют меньшую высоту, чем альтернативные конструкции, и требуют меньшего количества материалов даже для самых длинных пролетов, что также снижает затраты на строительство.

Система подвески и распорок для троса с зажимом-молнией

Проволока, используемая во всех решениях Zip-Clip, представляет собой продукт премиум-класса с пределом прочности на разрыв 1960 Н / мм 2 .Он доступен в диапазоне нагрузок от 15 кг до 500 кг со встроенным коэффициентом безопасности не менее 3: 1. Такой уровень производительности и ответственности обеспечивает уверенность в использовании проволоки вместо традиционной резьбовой шпильки, и сегодня решения для подвешивания канатов используются для все более широкого спектра применений.

Благодаря своей очень гибкой и адаптируемой природе, уникальные возможности решения проблем проводных систем часто используются архитекторами и инженерами. Если вы имеете дело с неудобными формами, необычными углами, сложными условиями, деликатными материалами или быстрым сбором, системы Zip Clip могут предложить инновационные решения.

ГДЕ МОЖНО ИСПОЛЬЗОВАТЬ ПРОВОД? Системы стальных тросов

Zip-Clip могут использоваться для подвешивания, фиксации, фиксации и т. Д.

Подвески

обычно используются в строительной отрасли, где они используются как эквивалент систем, таких как стержни с резьбой.

Секторы строительной отрасли, где часто используются опоры Zip-Clip:

  • • Торговые помещения - офисы, гостиницы и др.
  • • Промышленные - заводы, складские помещения и др.
  • • Розничная торговля - супермаркеты, торговые центры, кинотеатры и др.
  • • Образование - школы и университеты
  • • Медицина - больницы

В этих секторах решения Zip-Clip обычно используются для подвешивания:

  • • Подносы, корзины или лестницы электроизоляции
  • • Освещение
  • • HVAC и механические услуги
  • • Панели акустического или лучистого отопления
  • • Вывески, ширмы и перегородки.
  • Решения

Zip-Clip, однако, также могут использоваться для множества других приложений, которые поддаются использованию троса, одним из ключевых приложений является фиксация, например, фиксация служб в сейсмически пострадавших регионах.

Пока системы Zip-Clip используются в пределах своего безопасного диапазона рабочих нагрузок, приложения будут такими же разнообразными, как и ваше воображение.

Решения

Zip-Clip дают вам полную свободу действий. Они гибкие, прочные, стильные, высокотехнологичные.подвесное решение сегодня.

Если вы автоматически думаете об использовании жестких стержней с резьбой для решения ваших потребностей в подвеске систем отопления, вентиляции и кондиционирования, электрических, механических и рекламных вывесок, возможно, вы захотите еще раз подумать и посмотреть на все преимущества, предлагаемые проволокой.

Уникальная система Zip Clip, основанная на простых, но очень эффективных механизмах блокировки, проста в обращении, быстрее и проще в установке и обеспечивает гораздо большую универсальность.


Продукция виноградников

В центре внимания сотрудников

Хосе работает в компании VIP более 16 лет.Он начинал как водитель доставки, много лет работал вне отдела продаж, а теперь управляет внутренними продажами и двором в нашем Виндзоре. Хосе любит помогать людям и каждый день приносит что-то новое. Когда он не работает, Хосе любит проводить время с семьей и готовить. Он женат более 15 лет и является гордым отцом троих детей и крошечной меховой малышки по имени Дейзи. Мы благодарны Хосе за команду VIP!


Установка долей на линии


Установка обучающего колья


Установка на конце стойки


Демонстрация установки зажима JR - Посмотрите, как быстро он устанавливается!


Наработка -

Виндзор открыт с понедельника по пятницу с 7:30 до 16:00 800-544-2210 707-837-5410

Paso Robles открыт с понедельника по пятницу с 8:00 до 16:00 800-491-9833 805-226-9960

Лос-Аламос открыт с понедельника по пятницу с 9:00 до 14:00. 805-344-170

Мы не работаем в субботу и воскресенье, а также во все главные праздники.

Спасибо за ваш бизнес! Мы очень ценим это.

Zip-Clip Zip-Grip Professional Choice 1-метровая вертикальная подвесная система

Zip-Clip Zip-Grip, профессиональный выбор 1-метровая вертикальная подвесная система (GLS1) Span-Lock и Zip-Grip предназначены для использования вместе, чтобы создать полную цепную систему. Zip-Grip доступен длиной от 1 до 10 метров с возможностью выбора безопасной рабочей нагрузки: * G 10 кг SWL * S 35 кг SWL Span-Lock и Zip-Grip предназначены для использования вместе, чтобы создать полную цепную систему.Zip-Grip доступен длиной от 1 до 10 метров с возможностью выбора безопасной рабочей нагрузки: * G 10 кг SWL * S 35 кг SWL

Техническая информация * Система выпуска без ключа * Простая система крючков и замков * Возможность подвешивать многие продукты даже под углом * Легкое скольжение для регулировки в конечное положение * Возможность ретроспективной установки до SWL * Может быть просто перевернут, чтобы предложить дополнительную поддержку диапазону Span-Lock. Установка * Поместите Zip-Grip на затянутую проволоку и сдвиньте на место * Затяните стопорную гайку, чтобы зафиксировать изделие на месте * Пропустите свободный конец провода через входящую в комплект поставки застежку-молнию вокруг подвешиваемого объекта, а затем обратно через застежку-молнию. * Пропустите провод через застежку-молнию в направлении стрелки. * Пропустите через или вокруг вашей требуемой подвески и обратно через застежку-молнию, позволяющую выступать на 15 см проволоки * Затем можно отрегулировать высоту * Чтобы уменьшить прогиб троса, зажим Zip-Grip можно перевернуть и зафиксировать из конструкции выше.

Zip Clip Производители и разработчики систем подвески с высокими техническими характеристиками для всех ваших требований в области отопления, вентиляции и кондиционирования воздуха, электрооборудования, механики и вывесок. Это ряд инновационных продуктов, разработанных для скорости и простоты использования.Зажим изготовлен из высококачественного цинкового сплава. Пропитанный маслом клин из спеченного металла разработан для обеспечения наилучшего фиксирования. Пружина из нержавеющей стали обеспечивает первое включение клина. Поставляемый оцинкованный канат с высокой прочностью на разрыв обеспечивает лучшую SWL, чем имеющиеся на рынке. Все наши спроектированные подвесные изделия разработаны с учетом требований качества и безопасности.

Все их изделия проходят независимые испытания на объекте NEL / TUV, Lloyds British и Apave, и все зажимы сертифицированы UL.Для получения копий наших сертификатов испытаний обращайтесь в техническую группу DP Building Systems

Мы являемся специализированным дистрибьютором строительных услуг по всей стране с момента открытия наших дверей в 1998 году, и с тех пор создали обширный ассортимент профессионально разработанной продукции и завидной репутация, чтобы гарантировать, что вы можете выполнять работу вовремя, в рамках бюджета и с учетом качества. Наш выбор каналов из нержавеющей стали, каналов с прорезями, гладких каналов, стыковых каналов и каналов из стеклопластика стал идеальным выбором для профессионалов в строительстве на всех уровнях.Эти базовые, но важные материалы обеспечивают идеальную основу для всех типов систем поддержки и могут быть легко установлены, чтобы разблокировать превосходную гибкость и надежность для всех приложений поддержки

Бесплатная техническая команда готова помочь найти правильный продукт и решение, а также произвести расчеты. грузы и вес. Доступна услуга резки для канала, мы можем обрезать любую деталь до необходимой вам длины - просто свяжитесь с нами, и мы процитируем вам

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
