Зажимы клеммники: Клеммы, сжимы и наконечники для соединения провода и кабеля

Прошло время скруток проводов, наступил час клемм

Электротехническая практика больше не повторится случаями, когда примитивная скрутка двух или трех проводов вместо современных зажимов служила поводом для трагедий в виде пожаров в жилье, на производстве. Им на смену пришли клеммные зажимы для проводов.

Надежные одиночные клеммы или целые блоки делают сегодня любые схемные соединения долговечными и прочными.

Виды электрозажимов на клеммниках

Пока условно разделим продукцию на две части:

• электрическую;
• электротехническую.

Различные типы клеммных зажимов отличаются лишь по нагрузке тока, он хоть минимальный, но есть. Об этом стоит помнить, приобретая для собственного  использования клеммы. Они — одна из  составляющих второго из названных, без которых скрепление проводников будет ущербным.

Начнем поиск лучших клеммных соединений с домашних аналогов, проверенных временем и бюджетных. Вот их наименования:

• ножны;
• окольцованные;
• штыри;
• в виде муфт.

Кроме клемм есть разновидности соединений проводов: можно паять, скреплять сваркой, в том числе и так называемой холодной.

«Ножны»

Ножевые зажимы — массовый конструктив в электросхемах различного назначения, они также присутствуют в бытовых приборах. Одна их часть по-народному называется «папа», а другая – «мама». Скрепляются, вставляясь друг в друга. Сегодня в реализации есть «ножны» из некого желтого материала. Они плохо держат провод. Лучше приобретать их из более крепкого белого металла.

Но и «ножны» нельзя применять даже щитках освещения квартир. В других же местах необходим мощный обжим проводов в клемме.

Они имеют изоляцию различного цвета, строго соответствующего мощности клеммника. Неизолированные можно также защитить. Наденьте на них четырехсантиметровый кусочек термоусадочной трубочки, разогрейте ее зажигалкой. Она обхватит изделие с проводом прочнее изоленты.

Кольцевые

Кольцевые клеммы предназначены под винты. Многие кольцевики выпускаются с небольшим разъемом для зажима по типу вилки. Они рассчитаны под конечное сечение в 4 раза меньше, чем на замкнутое кольцо.

Штыревики

Штыревые соединения похожи на электровилку и розетку. Вилка маркируется символом F2A, а розетка — F2B. Монтаж возможен на проводах диаметром 1,25 – 6,64 мм. Часто применяются в схемах с малым током. Хвостовик защищен изоляционным материалом.

Муфтовые зажимы

Берется трубочка, на её концах сверлятся по два отверстия, в них нарезается резьба. Вставляются провода, зажимаются болтиками. Есть винтовые или безвинтовые зажимы.

Можно обойтись и без болтов, просто эти места сильно сжимаются плоскогубцами. Чаще используются для скрепления одножильных проводов сечением до семнадцати миллиметров.

Иностранные клеммы

Пока их надежность уступает российским образцам. Заслуживают внимания электротехнические зажимы WAGO. Фирмой изобретены интересные устройства по типу интерфейсов – границы раздела двух систем для зажимов.

Один из них переводится как «прижать провод». Снимите минимум оплетки и протолкните оголенную часть под клемму. Защелка не выпустит провод назад, кроме как с прокруткой в обратную сторону.

Другой конструктив — Power cage clamp – в виде двойного сложного устройства с сильной пружиной и шиной для тока. Подходит под любой провод. Внимательно рассмотрите фото клеммных зажимов этой подгруппы от WAGO.

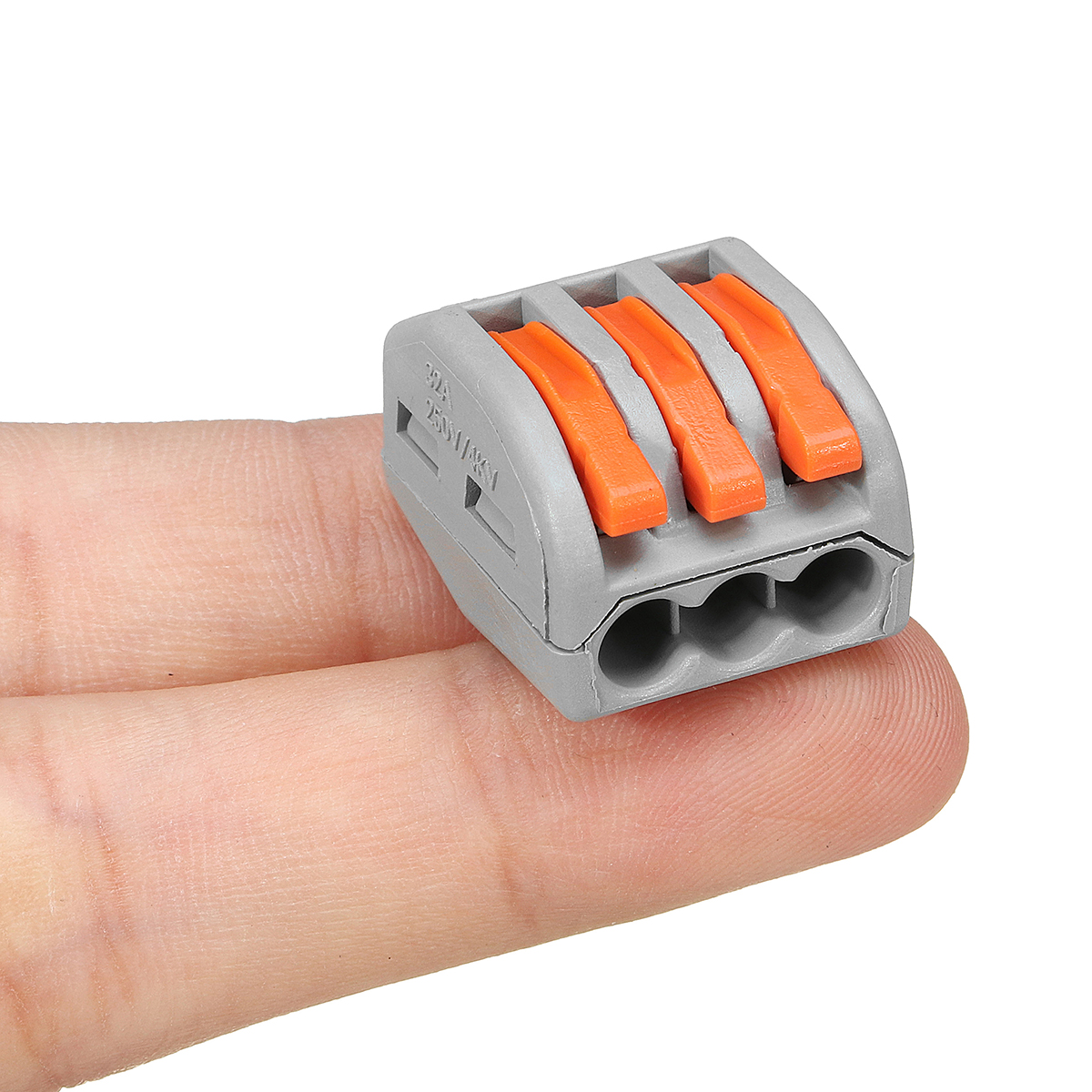

Фото клемм для соединения проводов

Зажимы, клеммы для проводов

Инструменты

Электроинструменты

Станки и оборудование

Измерительные инструменты

Пневмоинструменты

Оборудование для чистки и уборки

Ключи и отвёртки

Строительные ручные инструменты

Слесарные и столярные инструменты

Шарнирно-губцевый инструмент, кусачки

Резьбонарезные инструменты

Крепёж и метизы

Круги, диски для электроинструментов

Оснастка для сверления

Оснастка для строгания и пиления

Спецоснастка

Запчасти и аксессуары к электроинструменту и станкам

Хранение инструментов

Сад и огород

Уход за растениями

Садовая мебель

Растения

Поливочный инвентарь

Садовая химия

Садовый инвентарь

Садовая техника

Садовый декор

Стройматериалы

Стеновые отделочные материалы

Листовые и пиломатериалы

Металлоизделия и металлопрокат

Теплоизоляционные материалы

Кровельные материалы

Материалы для подготовки поверхностей

Строительные смеси

Строительные клеи

Лестницы

Двери

Окна

Кладочные и облицовочные материалы

Устройство стен и подвесного потолка

Тепло и звукоизоляционные материалы

Пленки строительные

Ливневая система

Строительные машины

Оборудование

Строительный инвентарь

Сварка и резка

Ремонт и декор

Напольные покрытия

Отделка стен и потолка

Специализированные покрытия

Сантехника

Унитазы

Ванны

Душевые кабины, уголки

Аксессуары для душа

Умывальники, раковины

Кухонные мойки

Смесители

Водонагреватели

Отопление дома

Внутренняя канализация

Наружная канализация

Насосы для канализации

Системы очистки воды

Вентиляция

Подводка, трубы

Люки, дверки сантехнические

Сифоны

Счётчики

Мебель и аксессуары для ванных комнат

Электрика и свет

Лампочки для дома

Домашние светильники

Светодиодное освещение

Садовые светильники

Промышленные лампы

Светильники для хозяйственных и общественных помещений

Фонари

Батарейки, аккумуляторы, источники питания

Системы безопасности

Удлинители

Розетки и выключатели

Тёплый пол электрический

Кабеленесущие системы

Кабели и провода

Электрооборудование

Электроприборы

Электромонтажные материалы

Связь, компьютеры

Бытовая техника

Кухонная техника

Встраиваемая кухонная техника

Техника для дома

Климатическая бытовая техника

Товары для дома

Стиральные моющие средства

Средства личной гигиены

Парфюмерно-косметические товары

Товары для уборки

Декор окон

Предметы декора и сувениры

Текстиль

Карнизы

Товары бытового назначения

Товары для ухода за одеждой, обувью

Посуда

Емкости для кухни

Упаковка

Новый год

Канцтовары

Товары для хобби

Товары для детей

Лаки и краски

Краски для внутренних работ

Лаки

Малярный инструмент

Добавки к лкм

Герметики, очистители

Деревозащитные средства

Клеи

Растворители

Грунты

Эмали

Краски для наружных работ

Спецодежда

Рукавицы, перчатки

Спецодежда

Сезонная одежда и обувь

Средства защиты

Автотовары

Автохимия

Автомобильная краска

Автокосметика

Оснастка и аксессуары для авто

Отдых и туризм

Товары для отдыха

Товары для спорта

Товары для бани

Печная продукция

Мебель

Мебель и товары для хранения

Кухни

Мебель для ванных комнат

Каркасные системы

Мебельная фурнитура

Дверная фурнитура, замки

Мебель для прихожих

Мебель офисная

Винтовые клеммники. Виды и типы. Работа и особенности

В местах соединения электрической цепи ток должен протекать через точку соприкосновения проводов с наименьшими потерями, причем не должно быть утечки тока из-за касания с другими токоведущими поверхностями. Если качество контакта в месте соединения недостаточное, либо контакт вообще отсутствует, то в электрической цепи появляются неисправности. А если контакт токоведущих частей возникает в ненужном месте, это может привести к аварии, которая чревата серьезными последствиями, вызванными травмами людей.

Поэтому специалистами разработаны специальные приспособления, обеспечивающие надежность электрического контакта соединяемых проводников, и безопасные для обслуживающих работников и находящегося вблизи оборудования. Одними из таких приспособлений являются винтовые клеммники.

Разновидности

По типу крепления проводов винтовые клеммники делятся на несколько видов.

Трубчатый

Фиксация токоведущей жилы производится торцом закручиваемого винта. Зачищенная жила находится в латунной трубке, расположенной под прямым углом к винту. Зажатая винтом жила придавливается к стенке трубки, чем достигается электрический контакт. Второй провод вставляется с другой стороны трубки, и фиксируется аналогичным образом.

Трубчатые клеммники широко применяется в частных домах для подключения электропроводки в распредкоробках. Диэлектрические части клемм выполнены из полиамида.

Винтовые клеммники стали популярными, так как они имеют простую конструкцию и невысокую стоимость, их можно приобрести не только в магазине электротехники, но и в любом хозяйственном магазине.

Чтобы выполнить соединение проводов такими колодками, потребуется отвертка и нож для снятия изоляции. Провод необходимо зачистить на такую длину, чтобы неизолированная часть полностью была скрыта в трубке. Латунные трубки располагаются параллельно, а между ними в полиамидной перемычке есть крепежное отверстие для возможности фиксации клеммы.

Недостатки трубчатых клеммников:

• Неравномерный зажим токоведущей жилы торцом винта.
• Повреждение жилы из-за вращения винта.

Ввиду таких недостатков клеммных колодок, целесообразно использовать трубчатые клеммники только для соединения проводов с цельными жилами. При этом не стоит прикладывать к винту чрезмерных усилий. Чтобы соединить таким зажимом многопроволочные жилы, необходимо применять специальные металлические наконечники.

Пластинчатые винтовые клеммники

Этот вид винтового зажима фиксирует провод через прижимную пластину или шайбу, на которую давит винт. В результате жила оказывается зажатой между плоскими поверхностями контактной перемычки и прижимной пластины. На противоположном конце расположено такое же винтовое соединение.

Такого недостатка, как у трубчатых клеммных зажимов, у пластинчатых клеммников нет. Они не повреждают токоведущую жилу. Этот контакт расположен на диэлектрическом материале, обычно это карболит или тугоплавкий пластик. При фиксации жил можно вставлять сразу два провода, так как зажим осуществляется сразу по двум сторонам винта, что видно на рисунке.

Обычно для надежности электромонтеры делают из жилы петлю, надевают ее на винт и затягивают. Нижняя пластина обычно изготавливается U-образной формы для ограничения смещения жилы. Однако не рекомендуется соединять такими клеммами многопроволочные жилы, так как они могут повредиться острыми гранями и насечками контактов. Чтобы винт из-за возможной вибрации не откручивался, используют пружинную шайбу.

Для предотвращения случайного касания человека токоведущих частей, эти клеммы защищены пластиковой прозрачной крышкой. Пластинчатый вид клеммников чаще используется в электрических щитах и другом электрооборудовании.

Винтовые зажимы для печатного монтажа

По типу фиксации винтовые клеммники для монтажных плат делятся на следующие виды:

Лепестковый

Винт давит на тонкую пластину (лепесток) и прижимает ее к жиле. Это наиболее бюджетное исполнение зажима.

Лифтовый

Винт прижимает рельефную пластину к проводу. Надежное соединение осуществляется за счет рельефа пластины, повышающего площадь контакта, в отличие от лепесткового вида. Лифтовый зажим не требует периодической подтяжки соединения и не позволяет проводу вырваться из зажима, ввиду большого усилия затяжки.

ТОР-зажим

Токоведущая жила закрепляется не винтом, а специальным рычагом, на который воздействует винт. Это дает возможность регулировать усилие фиксации, защищать провод от вибрации и вырывания, а также достижения герметичности контакта. Это дорогостоящий, но более совершенный вид винтового зажима.

В зависимости от формы корпуса винтовые клеммники для монтажных плат делятся:

• С рельефной обоймой. Эти модели имеют дополнительную диэлектрическую защиту вокруг гнезда для провода, что снижает риск короткого замыкания.

• С круговой защитой. В них модернизирована зажимная часть клемм, которая полностью охватывает проводник, и при креплении зажимает его со всех сторон. Это повышает надежность контакта и не дает проводу вырваться.

Особенности зажимов для монтажных плат

• Угол подключения. Особенности установки и поставленные задачи заставляют проектировщиков выполнять конструкции винтовых зажимов с разным углом подключения.

• Модульность. Модели современных клеммников для монтажных плат на корпусе имеют специальные пазы, которые дают возможность соединять их друг с другом, получая клеммную линейку необходимой длины с нужным числом контактов.

• Многоярусность. Для экономии площади монтажной платы и простоты установки винтовые клеммники изготавливают с несколькими ярусами. Общее число контактов равно сумме контактов на всех ярусах.

• Фиксирующие фланцы. Клеммники для монтажных плат, рассчитанные на большой ток более 200 ампер, оснащены вспомогательным фиксирующим фланцем, с помощью которого клеммник соединяется с монтажной платой, и уменьшает нагрузку на установочные штифты.

• Угловое и прямое исполнение. Для более удобной установки клеммников на монтажную плату их корпус выполняют угловой и прямой формы.

Технические параметры

• Материал корпуса является диэлектриком, устойчив к перепадам температур, растрескиванию и динамическим нагрузкам. Материалом является капрон, полиамид, нейлон, либо их комбинирование для использования в специальных условиях.
• Материалом зажимной части являются сплавы фосфористой бронзы, никелированной бронзы, нержавеющей стали. Требованиями являются устойчивость к электрическим нагрузкам, коррозии, высокой температуре, а также хорошая электропроводность.
• Материал штырей для пайки. Обычно это никелированная латунь. Фиксирующие винты производят из оцинкованной латуни с головкой под отвертку.
• Число контактов определяется количеством подключаемых проводов, и может достигать 24 штук.
• Шаг контактов – расстояние между ними на клемме. Интервал шагов находится в пределах 2,54-15 мм.
• Сечение жил определяется наименьшим и наибольшим возможным сечением провода, подключаемого к зажиму, и может быть 0,08-25 мм².
• Сила тока и напряжение определяют параметры для разных исполнений клемм.
• Допустимая рабочая температура определяет интервал, в пределах которого обеспечивается постоянная нормальная работа винтового зажима. Эта характеристика зависит от материала контактов и корпуса.

Недостатки винтовых зажимов

• Специалисты знают, что вибрация является основной причиной, по которой затяжка винтовых соединений клемм ослабевает, что приводит к полному отвинчиванию винтов, и нарушению контакта проводов. Кажется, что клеммные зажимы в распредкоробке не подвержены вибрациям и находятся в покое. Но это ошибочное мнение, так как жилые дома расположены в пространстве, где имеются различные природные и техногенные вибрации, особенно в крупных городах.
• Другим отрицательным явлением, снижающим качество контакта винтовых соединений, является текучесть металла, который под воздействием усилия винта и прижимных пластин растекается подобно пластилину в стороны. Алюминий и медь, из которых изготавливаются жилы проводов, могут растекаться на несколько микрон за сутки, поэтому прижимное усилие снижается.
• Ввиду ослабевания затяжки винтов, необходимо периодически их подтягивать. В противном случае контакт будет ухудшаться, что приведет к его нагреванию и возможному возгоранию при пиковых нагрузках в цепи.

Похожие темы:

Клеммники Legrand

Клеммы Viking 3 являются основой электромонтажной системы, в которую также входят наконечники Starfix и система маркировки CAB 3. Благодаря оптимизированным размерам, простоте фиксации на монтажной рейке и универсальным торцевым крышкам, клеммы серии Viking 3 очень легко и удобно устанавливать, присоединять и маркировать.

ВИНТОВЫЕ КЛЕММЫ VIKING 3

Клеммные блоки Viking 3 с винтовым зажимом ёмкостью от 0,25 до 70 мм2

Новая серия клеммных блоков Viking 3 унаследовала все достоинства предыдущей серии: невыпадающий винт, высокое контактное нажатие на проводник, выдающуюся механическую прочность стальных зажимов, превосходную электропроводимость токоведущей части, а также испытанную и надежную технологию присоединения, обеспечивающую высокую стойкость к выдергиванию проводника, внешнему разрушающему воздействию и старению.

ПРУЖИННЫЕ КЛЕММЫ VIKING 3

Клеммные блоки Viking 3 с пружинными зажимами ёмкостью от 0,5 до 16 мм2

Новая серия клеммных блоков Viking 3 унаследовала все достоинства предыдущей серии: постоянное контактное нажатие, безынструментальный ввод проводника в клеммы с шагом до 6 мм, облегчение ввода проводника через наклонные отверстия и два гнезда для установки маркировочных элементов.

СИЛОВЫЕ КЛЕММЫ VIKING 3

Силовые клеммные блоки Viking 3 обеспечивают соединение между входящими и отходящими кабелями большого сечения

Legrand представляет два вида силовых клемм:

• для медных и алюминиемых проводников: вывод под кабель — кабель, вывод под наконечник — наконечник, вывод под кабель — наконечник и вывод под наконечник — кабель. Фиксация металлической защелкой на рейке DIN глубиной 15 мм.
• с болтовыми выводами для шин и кабелей с наконечниками. Фиксация металлической защелкой на рейке DIN глубиной 15 мм и несимметричной рейке, соответствующей EN 60715.

Клеммники на дин рейку — секреты сборки, ошибки и правила подключения. Винтовые клеммные зажимы.

Такой казалось бы простой и всем знакомый механизм распределительных щитов как клеммник, при более детальном изучении раскрывает в себе множество нюансов и особенностей.

Не все знают о них, а многие даже и не догадываются, продолжая считать, что это всего лишь два винтовых зажима в изолированном корпусе.

Виды клеммников

Из чего состоит обычный клеммник? Если вы думаете, что для его комплектации достаточно самых простых проходных клемм, то вы глубоко заблуждаетесь.

На сегодняшний день массовое распространение получили два вида клеммников:

В статье будут подробно рассмотрены именно те, что под винт. Они более универсальные и ими можно зажимать что угодно – одножильные и многожильные провода, провода запрессованные под наконечник.

В своем обозначении они имеют две цифры.

• первая цифра указывает на максимально возможное сечение проводника для подключения

• вторая — ширину колодки в миллиметрах

Один стандартный din модуль в щите занимает 17,5мм. На него как раз вмещается один автомат. В то же время на этот самый модуль спокойно влезет три клеммы МА 2,5/5 или другие подобные модели.

Ток на который рассчитана клемма прописывается на корпусе.

Даже привычные всем проходные клеммы могут быть различных видов:

• во-первых, под провода разного сечения 2,5-4-6-10мм2 и т.д.

Попадаются силовые модели вплоть до 240-270мм2.

• с рубильником (ножевым размыкателем)

Легким движением отвертки цепь можно разомкнуть без откручивания винтовых зажимов.

Это бывает удобно, когда в процессе эксплуатации требуется изменение электрической схемы с отключением каких-либо цепей. Либо вам оперативно нужно найти поврежденный кабель.

Откидываете поочередно все цепи и вызваниваете провода.

• с диодами

• с предохранителями

Применяются для защиты слаботочных сетей линий управления, контроля и измерений с малыми токами.

• двух, трех, четырехпроводными

С одной клеммы и одного посадочного места в щитке можно сразу подключить два контакта на кнопке или подать через нее и фазу и ноль.

Однако есть здесь один существенный минус. Большинство таких изделий имеют довольно приличную высоту. И если вы задумали с ее помощью сэкономить место у себя в щитке, то аккуратно спрятать ее под пластиковую крышку не получится.

Она будет выпирать почти на уровне с автоматом. С этим придется мириться. Либо искать варианты подороже.

Токовые клеммы внутри имеют специальный элемент, с помощью которого, не отсоединяя провода также можно сделать разрыв цепи.

Некоторые модели снабжены тестовыми разъемами, в которые втыкаются стандартные штекеры от приборов.

Таким образом, опять же не откручивая жилы, можно проводить все необходимые измерения и испытания. А еще через них легко закорачивать токовые цепи для оперативной замены амперметра или счетчика, не выводя при этом линию отходящего фидера в ремонт.

В советское время монтажники для этого использовали обыкновенные крокодильчики. Зацепляешься ими за оголенные части и вперед.

Однако такой контакт мог отцепиться самопроизвольно в самый неподходящий момент. Сейчас все более продумано, аккуратнее и безопаснее.

Одно перечисление всех вариаций и видов клеммников может занять не одну страницу. Поэтому более подробно остановимся на самых важных моментах, самых ходовых моделей, с которыми наиболее часто приходится иметь дело электрику в своей ежедневной работе.

Обычно цвет проходной клеммы нейтральный – серый.

Однако можно встретить и модели синей и желто-зеленой расцветки. Синие применяются для подключения нулевых рабочих проводов. Желто-зеленые — для защитных заземляющих проводников.

Желто-зеленая клемма имеет отдельный каталожный номер и особое устройство.

Дело тут не только в расцветке. Ее зажим автоматически подключает к дин рейке ту цепь, которую вы сажаете под винты.

Для этого после монтажа, нужно подтянуть центральный болтик. Тем самым снизу механизм крепежа распирается и зацепляется своими металлическими частями за ободки рейки. Это обеспечивает достаточно надежный контакт.

Поэтому будьте внимательны, такими клеммами нельзя подключать фазные провода, иначе вся din рейка у вас окажется под напряжением.

Есть конечно и другие разноцветные модели – желтые, оранжевые, бежевые и т.п.

Но они не несут какой-то функциональной особенности, а выпускаются для удобства сборки и комплектации электрощита.

Вы получаете наглядное расключение фаз, тех или иных силовых цепей или цепей управления.

Сборка клеммника

Клеммники редко используют для подключения одиночных проводников, как правило это несколько фаз или цепей проходящих через одну общую сборку.

Однако эту сборку предварительно нужно правильно собрать из отдельных элементов. И здесь как раз таки есть свои нюансы и особенности, о которых не все знают.

Установка клеммы на Din-рейку операция простая, не требующая особых навыков. Но даже в этом деле можно совершить ошибку.

Запомните, клеммник всегда цепляется своим выступом именно сверху динрейки и защелкивается снизу.

При этом динрейки тоже бывают разные. Стандартная идет шириной 35мм.

Встречаются более мелкие или наоборот глубокие. Отдельные производители могут иметь в ассортименте целый модельный ряд.

Разновидности din-реек и их размеры:

Омега 3FC1FG1G1FOmega 3Omega 3AFOmega 3AC1

Поэтому если у вас клеммник почему-то не защелкивается и не встает нормально на свое место, дело скорее всего в неправильно подобранном основании крепежа.

Кстати, хорошие качественные модели имеют в своей конструкции несколько вариантов крепежа, под разные виды din реек.

После защелкивания, некоторые виды клемм могут помимо основания еще сцепляться друг с другом. Ярко выражено это у производителя ABB.

Вы даже изначально может их собрать на весу, а уже потом группой защелкнуть на подготовленную площадку.

Торцевой изолятор

Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.

То есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.

Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.

Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.

Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.

Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.

Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?

Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.

Либо принудительно удалите из нее все металлические внутренности.  Еще один вариант — использовать в качестве крайней клеммы заземляющую.

Фиксатор или стопор клемм

После установки клеммы на рейку ее обязательно нужно зафиксировать на своем месте. В противном случае при затяжке винтов, клеммы будут разъезжаться во все стороны.

В этом деле вам потребуется концевой стопор, держатель или фиксатор, смотря кто как его называет. Таких торцевых фиксаторов на одну сборку нужно минимум 2 шт.

Если клеммников в щите на одной линейке много, такие стопоры можно использовать в качестве разделителей. Чем труднее защелкивается такой фиксатор, тем надежнее он выполняет свою функцию.

Для того, чтобы снять концевой стопор или саму клемму и не повредить ее при этом, аккуратно вставляете в верхнюю часть отвертку, приподнимаете изделие и вытаскиваете его без излома отдельных пластмассовых частей.

Торцевые фиксаторы даже одной фирмы могут выпускаться различных видов:

• самозащелкивающиеся

• под отвертку (BAM от ABB)

Винтовые перемычки

После сборки и фиксации клеммника, перед непосредственным подключением проводов, бывает необходимо объединить несколько клемм в одно целое.

Например, вам необходимо много отходящих проводов подключить к одной цепи или фазе. Не нужно в этом деле использовать самодельные кусочки проволоки, типа шунтов.

Для этого применяются винтовые перемычки. Они могут содержать в себе разное количество цепей объединяющих от 2-х до 10-ти полюсов. Заказывать лучше сразу под десять.

Потом в процессе работы отрежете нужное количество ножницами по металлу. Только предварительно скрутите соседние винтики. Если будете резать в сборе, перемычка погнется.

Объединение происходит очень быстро. Просто опускаете в специальный канал посередине клеммы (там где пустое место) перемычку, и после затяжки винтов все прекрасно держится.

Выпускаются как изолированные, так и не изолированные перемычки.

Если вы шунтируете в ряд несколько клемм, и при этом у вас на клеммнике собраны провода разных цепей и фаз, клеммы в середине колодки лучше всего отделять друг от друга.

Для этого понадобится рассмотренный выше торцевой изолятор. Только монтируется он не с самого края, а внутри всей сборки.

На силовых моделях применяют специальные разделители цепей SCFD. Отличаются они от заглушек большей шириной.

То, какие торцевые фиксаторы, изоляторы, перемычки подходят для той или иной модели, в большей степени определяется сечением проводов на которое рассчитаны клеммы.

Если вы к клемме на 2,5мм2 заказали перемычку на 4мм2, она у вас не подойдет ни по шагу, ни по размеру.

Обратите внимание, что на некоторых токовых клеммниках из-за наличия внутри специального размыкателя, установить стандартные перемычки уже не получится.

Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам.

Однако есть варианты токовых клемм и под внутренние шунты, но уже немного другой формы.

Самое главное что нужно помнить про такие перемычки – они рассчитаны на определенный ток, равный току самой клеммы.

Поэтому при сборке нескольких клемм вместе, следите чтобы суммарный ток, проходящий через этот шунт, не превышал его номинального значения!

Маркировка клемм

В клеммнике собранном из большого числа наборных элементов, без соответствующих надписей и обозначений, очень не просто найти тот или иной разъем.

Это неудобно как на первоначальном этапе при монтаже проводников, так и при эксплуатации уже готового щита. Чтобы не запутаться куда какой проводник подключен, применяют специальную маркировку клеммных модулей.

При этом производители в разных пакетиках комплектуют разные цифры. Будьте внимательны при покупке. В одном могут идти цифры только от 1 до 10, а в другом от 11 до 20.

У каждого пакета свой номенклатурный номер и своя позиция в каталоге. Существует также универсальная маркировка вообще без цифр.

Все необходимые надписи на них делаются самостоятельно при помощи маркера. Вместо цифр можно подобрать также буквы L1, L2, L3, N, PE и т.д.

Но и на этом обозначение клеммника не заканчивается. Каждая большая сборка может иметь свое название, чтобы посторонний человек свободно ориентировался в схемах.

Для этого существует еще одна комплектующая деталь – держатели маркировки клеммных коробок. Вставляются он в те самые стопоры или фиксаторы, которые имеют универсальное применение.

Есть кстати виды стопоров, которые уже изначально в своей конструкции имеют такую площадку.

Пломбировка клемм

Когда вы собрали всю клеммную колодку, подключили провода, энергоснабжающая организация может потребовать закрыть под пломбу все токоведующие части, дабы в последствии не было возможности внести изменения в схему учета.

Для этого применяются пластиковые прозрачные боксы. В крепежных местах, где стягиваются ”барашки” или гаечки, имеются прорези под леску или проволоку от пломбы.

Как правильно выбрать и заказать

Подводя итог всему вышеизложенному стоит обратить внимание, что для каждого вида и производителя клемм, существуют строго свои комплектующие – торцевые изоляторы, заглушки. И не смотря на всю внешнюю схожесть, запчасти от Phoenix Contact (Феникс Контакт) или Klemsan, зачастую не подойдут к ABB, и наоборот.

Про клеммники ИЭК ЗВИ, ЗНИ даже и упоминать не стоит.

Поэтому при сборке больших электрощитовых, старайтесь использовать продукцию одного производителя. А при заказе этих запчастей, всегда ориентируйтесь не на схожие названия, а только на артикулы и номенклатурные номера.

Именно в этом случае вам доставят то, что необходимо, а не что-нибудь похожее, но совершенно не подходящее по размерам или креплениям.

Каталог клемм ABB — скачать.

Каталог клемм Klemsan — скачать.

Каталог клемм Феникс контакт — скачать.

Статьи по теме

Полиэтиленовые клеммники

Если кто-то до сих пор считает, что для соединения проводов нет ничего лучше, чем зачистить их концы ножом, скрутить, и замотать изолентой, то он отстал от жизни. Сегодня уже есть масса альтернативных приспособлений, значительно облегчающих процесс соединения проводов, и при этом довольно надежных. Времена скруток скоро канут в лету, ибо на смену им приходят разнообразные клеммы.

Чем хороши клеммы? Как, например, алюминиевый провод соединить с медным, чтобы соединение было надежным и долговечным?

Скручивать медь с алюминием категорически нельзя, ведь тогда образуется гальваническая пара, и коррозия просто разрушит соединение, при этом не важно какой величины ток будет проходить через скрутку, она разрушится рано или поздно, а если ток будет больше, включения — выключения приборов чаще, то сопротивление скрутки станет возрастать быстрее, со временем нагрев места скрутки будет становиться все больше и больше.

В конце концов, это чревато пожаром, или в лучшем случае — запахом расплавленной изоляции. Клеммы в данной ситуации спасли бы, и до разрушения места контакта дело бы не дошло.

Наиболее простое решение — поставить полиэтиленовый клеммник. Полиэтиленовые клеммники продаются сегодня в каждом магазине электротоваров, и не отличаются дороговизной. Внутри полиэтиленового каркаса расположены в ряд несколько трубочек (гильз) из латуни, в которых концы соединяемых проводов и зажимаются двумя винтами. При желании можно отрезать сколько нужно трубочек в полиэтилене, и соединить сколько нужно пар проводов.

Однако не все так радужно, алюминий течет под давлением винта при комнатной температуре, поэтому периодически, раз в год, нужно будет подтягивать соединение. В остальном, если дело касается соединения медных проводников, все будет в порядке.

Если своевременно не подтянуть шатающийся в клеммнике алюминиевый провод, то потерявший былой контакт конец провода будет искрить и нагреваться, а это чревато пожаром. Нельзя зажимать в такой клеммник многожильные провода без вспомогательных штыревых наконечников, о которых поговорим далее.

Если просто зажать многожильный провод в такой клеммник, то давление винта на тонкие жилы, в сочетании с вращением и неровной поверхностью, приведет к тому, что часть жил придет в негодность, а это грозит перегревом. Если же многожильный провод подходит плотно по диаметру гильзы — это наиболее допустимый вариант соединения, ведь риска нарушения соединения меньше.

В итоге можно заключить, что полиэтиленовые клеммники хороши для одножильных, и только для медных проводов. Если требуется зажать многожильный, придется надевать вспомогательный наконечник, о котором будет сказано позже.

Следующий вариант удобных соединительных клемм — клеммы на пластиковых колодках. Такие клеммные колодки оснащаются еще и прозрачными крышками, которые можно при желании снять. Крепление осуществляется очень просто: зачищенный конец провода засовывается между прижимной и контактной пластинами, и прижимается посредством винта.

В чем преимущества таких клеммников? Во-первых, в отличие от полиэтиленовых клеммников, пластиковые клеммники имеют ровный стальной прижим, здесь нет прямого давления винта на жилы. Прижимная часть имеет выемку под провод. В итоге, эти клеммники применимы для соединения групп как одножильных, так и многожильных проводов. Почему групп? Потому что данный клеммник разрезать, как полиэтиленовый, не получится.

Далее — клеммы самозажимные, примером которых может служить серия 773 от WAGO. Это экспресс-клеммы для быстрого одноразового монтажа проводки. Провод засовывается до конца внутрь отверстия, и там его автоматически фиксирует прижимная пластина, придавливающая жилы к специальной луженой шинке. Прижимное усилие сохраняется все время, благодаря материалу прижимной пластины.

Эти экспресс-клеммы являются одноразовыми, но в принципе вытащить провод можно, тихонечко вращая его в процессе вытаскивания. Но если вытащить провод, то очередное соединение лучше делать уже в новом зажиме, благо, они не дорогие, в 10-20 раз дешевле клеммных колодок.

Внутренняя медная пластина имеет лужение, и позволяет фиксировать хоть алюминиевые, хоть медные провода. Прижимное усилие сохраняется непрерывно, и провод не придется поджимать раз в год, как это происходит с клеммниками.

Внутри имеется также смазка на базе кварцевого песка с техническим вазелином, для абразивного, устраняющего оксидную пленку, действия на поверхность провода, предотвращающего, благодаря вазелину, ее появление вновь. Данные экспресс-клеммы бывают прозрачными и непрозрачными. В любом случае, пластик не поддерживает горение.

Фирменные экспресс-зажимы WAGO подходят для соединений с предполагаемым током до 25А. Клеммы других производителей могут пострадать от нагрева, например ослабнет прижимное усилие пружинных контактов, поэтому используйте только фирменные, хорошо себя зарекомендовавшие, клеммы.

В качестве многоразовых клемм подходит 222 серия от WAGO. Это клеммники с рычажковыми зажимами. Здесь также можно зажимать провода различных типов. Процесс крепления прост: поднимается рычажок, всовывается конец зажимаемого провода, нажимается рычажок — происходит фиксация.

Зажим этот – многоразовый. При поднятии рычажка, фиксация снимается, можно вытащить один провод, и вставить другой. Этот тип клеммы идеален для многоразового переконфигурирования групп проводников. Выдерживает без перегрева токи до 32 ампер. Конструкция зажима немного похожа на одноразовый экспресс-зажим, отличие опять же в возможности многократного переключения соединяемых проводников.

Далее рассмотрим соединительные муфты типа «скотч-лок». Это одноразовые соединительные муфты для проводов, рассчитанных на малые токи. При помощи скотч-локов можно соединять телефонные провода, маломощные светодиодные светильники и т. д. Суть данного крепежа — врезной контакт.

Несколько проводов, прямо в изоляции, вставляются в муфту, затем производится обжим при помощи пассатижей. Монтажники структурированных кабельных систем обожают скотч-локи. Скотч-локи позволяют соединять провода без необходимости их зачищать. Пластина с режущими контактами просто врезается в изоляцию, и приходит в соприкосновение с проводником, с жилой.

Скотч-локи бывают на две и на три жилы. Особенность таких клемм в том, что они дешевы, водонепроницаемы, универсальны, и не требуют зачистки концов, а обжимаются простыми плоскогубцами. Внутри муфты присутствует гидрофобный гель для защиты контактов от влаги и коррозии.

При необходимости замены соединения, скотч-лок просто вырезается вместе с кусками проводов, и ставится новый.

Когда нужно соединить несколько проводов в один мощный узел, например просто объединить их, или для укладывания на клеммник, применяют гильзы. Гильзы используют чаще всего универсальные, это обычно луженые медные гильзы в форме трубок, либо в форме плоских наконечников с крепежным отверстием.

Провода вставляются в гильзу, и обжимаются специальным инструментом — кримпером. Кримпер — это обжимные клещи. Огромное достоинство гильз в том, что такой обжим не создает повышенного сопротивления в месте соединения. Гильзы в форме плоского наконечника с отверстием удобны когда нужно закрепить провод или пучок проводов на корпусе при помощи винта. Просто подбирают гильзу подходящего диаметра, производят обжим, и крепят наконечник туда, куда нужно.

Для соединения многожильных проводов, для объединения одножильных проводов с многожильными, или просто для фиксации их в клеммниках, применяют штырьковые втулочные наконечники.

Многожильный провод удобно вставляется в наконечник, наконечник вместе с проводом опрессовывается, после чего многожильный провод можно фиксировать в любом клеммнике, даже в полиэтиленовом, не опасаясь, что соединение нарушится.

Решающим здесь оказывается правильный выбор диаметра наконечника, он должен соответствовать общему диаметру опрессовываемых, объединенных в пучок, жил, чтобы провода потом не выскочили.

Для обжима штырьковых наконечников можно обойтись плоскогубцами или воспользоваться отверткой и молотком.

Полиэтиленовые клеммники

Интернет-магазин ЭТМ –
это более 1 млн. позиций от 480 поставщиков

Поможем сделать покупку

Пн-Пт с 6 00 до 21 00

Сб с 7 00 до 19 00

Вс с 10 00 до 19 00

Найдено в категориях:

• Аксессуары к кабеленесущим системам (46)
• Коробки общего назначения (30)
• Коробки специального назначения (28)
• Арматура для монтажа СИП (23)
• Строительно-монтажные клеммы и скрутки (347)
• Блоки зажимов (457)
• Клеммные соединения специальные (30)
• Автоматические выключатели (61)
• Вспомогательные элементы и аксессуары (157)
• Вспомогательные элементы и аксессуары (22)
• Преобразователи (26)
• Вспомогательные элементы, аксессуары и запасные части (55)
• Щиты распределительные (24)
• Шины комплектные (17)
• Направляющие, держатели (15)
• Клеммы на DIN-рейку (1524)
• Клеммные зажимы для печатных плат (975)
• Клеммные блоки и нулевые шины (34)
• Аксессуары для клемм (96)

Фильтр

Найдено в категориях:

• Аксессуары к кабеленесущим системам (46)
• Коробки общего назначения (30)
• Коробки специального назначения (28)
• Арматура для монтажа СИП (23)
• Строительно-монтажные клеммы и скрутки (347)
• Блоки зажимов (457)
• Клеммные соединения специальные (30)
• Автоматические выключатели (61)
• Вспомогательные элементы и аксессуары (157)
• Вспомогательные элементы и аксессуары (22)
• Преобразователи (26)
• Вспомогательные элементы, аксессуары и запасные части (55)
• Щиты распределительные (24)
• Шины комплектные (17)
• Направляющие, держатели (15)
• Клеммы на DIN-рейку (1524)
• Клеммные зажимы для печатных плат (975)
• Клеммные блоки и нулевые шины (34)
• Аксессуары для клемм (96)

Клеммник винтовой проходной 2. 5мм.кв 2 точки подключения (NSYTRV22)

• Код товара 605385
• Артикул NSYTRV22
• Производитель Schneider Electric

Клеммник пружинный проходной 2.5мм.кв 2 точки подключения серый (NSYTRR22)

• Код товара 4194886
• Артикул NSYTRR22
• Производитель Schneider Electric

Клеммник винтовой проходной 6мм.кв 2 точки подключения С (NSYTRV62)

• Код товара 5721477
• Артикул NSYTRV62
• Производитель Schneider Electric

Клеммник винтовой проходной 2.5мм.кв 2 точки подключения (NSYTRV22BL)

• Код товара 811479
• Артикул NSYTRV22BL
• Производитель Schneider Electric

Клеммник винтовой с заземлением 2.5мм.кв 2 точки подключения (NSYTRV22PE)

• Код товара 487412
• Артикул NSYTRV22PE
• Производитель Schneider Electric

Клеммник винтовой проходной 4мм.кв 2 точки подключения С (NSYTRV42)

• Код товара 7980394
• Артикул NSYTRV42
• Производитель Schneider Electric

Клеммник 1. 5х6.0 ЗВИ-5 NTB-UPP-S12-5/WH (71327)

• Код товара 1943682
• Артикул 19278
• Производитель Navigator/NTB

Клеммник 1.0х4 ЗВИ-3 NTB-UPP-S12-3/WH (71326)

• Код товара 9552681
• Артикул 19277
• Производитель Navigator/NTB

Клеммник 2.5х10.0 ЗВИ-10 NTB-UPP-S12-10/WH (71328)

• Код товара 1617349
• Артикул 19279
• Производитель Navigator/NTB

С этим покупают Посмотреть

Клеммник 12П 110 градусов 450V 24A 2.5мм.кв. полиамид 6.6 (43112NY)

• Код товара 9711499
• Артикул 43112NY
• Производитель DKC/Quadro

Клеммник 12П 150 градусов 450V 24A 2.5мм.кв фибергласс (43112FV)

• Код товара 9751934
• Артикул 43112FV
• Производитель DKC/Quadro

С этим покупают Посмотреть

Клеммник 12П 110 градусов 450V 32A 4мм.кв.полиамид 6.6 (43312NY)

• Код товара 9719198
• Артикул 43312NY
• Производитель DKC/Quadro

Клеммник 12П 150 градусов 450V 32A 4мм. кв фибергласс (43312FV)

• Код товара 9718480
• Артикул 43312FV
• Производитель DKC/Quadro

С этим покупают Посмотреть

Клеммник 12П 110 градусов 450V 57A 10мм.кв. полиамид 6.6 (43412NY)

• Код товара 9765568
• Артикул 43412NY
• Производитель DKC/Quadro

Клеммник 12х2.5 ЗВИ-3 NTB-UPE-S12-3/WH (71001)

• Код товара 7137911
• Артикул 17180
• Производитель Navigator/NTB

Клеммник 12х4.0 ЗВИ-5 NTB-UPP-S12-5/BL (71012)

• Код товара 3465904
• Артикул 17191
• Производитель Navigator/NTB

С этим покупают Посмотреть

Клеммник ЗВИ-10 2.5-6мм.кв. 12пар (UZV3-010-06)

• Код товара 9724109
• Артикул UZV3-010-06
• Производитель IEK

Клеммник 12х6.0 ЗВИ-10 NTB-UPE-S12-10/WH (71003)

• Код товара 7162211
• Артикул 17182
• Производитель Navigator/NTB

Клеммник 12х10. 0 ЗВИ-15 NTB-UPE-S12-15/WH (71004)

• Код товара 4125324
• Артикул 17183
• Производитель Navigator/NTB

Клеммник 12х16.0 ЗВИ-30 NTB-UPE-S12-30/WH (71006)

• Код товара 4503656
• Артикул 17185
• Производитель Navigator/NTB

Центр поддержки и продаж

• Электрика
• Свет
• Крепеж
• Безопасность

Мы в социальных сетях

© 2020 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Клеммы для соединения проводов: виды, способы подключения и особенности соединения разных проводников (видео + 155 фото)

Все специалисты в сфере электрических сетей населенных пунктов России, от сельского поселения до столицы, – инженеры, мастера, простые рабочие – имеют дело с проводами различного сечения и материала. Это медь толстая или многожильная (от 0,1 мм и больше), алюминий двухжильный с прочной оплеткой для квартирной или уличной разводки.

Собственно, оголенные электрические провода натягиваются только на уличных столбах, все другие имеют прочную изоляцию – от ПВХ до фторопластов и резины.

Для их соединения в различных схемах и устройствах необходимо стрипперами или острыми кусачками, ножами оголять лишь концевики. Затем они вставляются в своеобразные зажимы-клеммы, а с другой стороны так же крепятся встречные. Ток между ними идет по соединительной пластине либо для них есть общий зажим.

Краткое содержимое статьи:

Прошло время скруток проводов, наступил час клемм

Электротехническая практика больше не повторится случаями, когда примитивная скрутка двух или трех проводов вместо современных зажимов служила поводом для трагедий в виде пожаров в жилье, на производстве. Им на смену пришли клеммные зажимы для проводов.

Надежные одиночные клеммы или целые блоки делают сегодня любые схемные соединения долговечными и прочными. Рассмотрим отечественный и импортный ассортимент клемм и некоторые качественные их характеристики, способы крепления проводов любого сечения из меди или алюминия (дюраля).

Виды электрозажимов на клеммниках

Пока условно разделим продукцию на две части:

• электрическую;
• электротехническую.

Различные типы клеммных зажимов отличаются лишь по нагрузке тока, он хоть минимальный, но есть. Об этом стоит помнить, приобретая для собственного использования клеммы. Они — одна из составляющих второго из названных, без которых скрепление проводников будет ущербным.

Начнем поиск лучших клеммных соединений с домашних аналогов, проверенных временем и бюджетных. Вот их наименования:

• ножны;
• окольцованные;
• штыри;
• в виде муфт.

Кроме клемм есть разновидности соединений проводов: можно паять, скреплять сваркой, в том числе и так называемой холодной. Но клеммы – наиболее быстрый и удобный способ стяжки.

«Ножны»

Ножевые зажимы — массовый конструктив в электросхемах различного назначения, они также присутствуют в бытовых приборах. Одна их часть по-народному называется «папа», а другая – «мама». Скрепляются, вставляясь друг в друга. Сегодня в реализации есть «ножны» из некого желтого материала. Они плохо держат провод. Лучше приобретать их из более крепкого белого металла.

Но и «ножны» нельзя применять даже щитках освещения квартир. В других же местах необходим мощный обжим проводов в клемме.

Они имеют изоляцию различного цвета, строго соответствующего мощности клеммника. Неизолированные можно также защитить. Наденьте на них четырехсантиметровый кусочек термоусадочной трубочки, разогрейте ее зажигалкой. Она обхватит изделие с проводом прочнее изоленты.

Как соединить провода

Надежное соединение проводов имеет решающее значение для безопасной эксплуатации домашней электрической сети. Слабый контакт, скрутка медных и алюминиевых проводов приводит к их нагреву в месте соединения, нарушению целостности изоляции и, как следствие, к короткому замыканию, которое может закончиться большим пожаром.

Как же соединить электрические провода надежно? Что для этого нужно использовать? Давайте попробуем разобраться с этой проблемой, т.к. в продаже появилось большое количество различных «штучек», делающих соединение надежным и безопасным, но назначение которых не всегда объяснит даже электрик. Что же тогда говорить о человеке, который знаком только с единственным видом соединения – скруткой проводов?

Полиэтиленовые клеммники

Продаются в любом строительном магазине в отделе электрооборудования. Состоят из помещенной в полиэтиленовую изоляцию латунной втулки с двумя прижимными винтами. Продаются в виде полиэтиленовой колодки из нескольких сегментов. При желании нужное количество сегментов легко отрезается. Полиэтиленовые клеммники удобны в работе. Но на этом, пожалуй, их положительные качества заканчиваются. Все бы ничего, но у них имеется ряд существенных недостатков.

Прижимая провод винтом, получаем точечное соединение. На первый взгляд кажется, чем сильнее закручиваем винт, тем качественнее будет соединение. Но это заблуждение дает обратный эффект. Сильно пережимая провода, получаем в этом месте большую плотность тока, а значит, соединение будет греться.

Не рекомендуется зажимать алюминиевые провода, так как материал обладает высокой пластичностью, и со временем контакт ослабевает, что приводит к нагреванию соединения. В этом случае рекомендуется периодически, хоты бы раз в год, подтягивать винты. Но лучшим вариантом является отказ от алюминиевых проводов в домашней сети.

Грубую ошибку допускают те, кто использует полиэтиленовые клеммники для соединения многожильных проводов. Как бы аккуратно ни затягивался винт, всегда из-под него уйдет несколько проводов. В итоге соединение может не выдержать большой ток.

Перечисленного вполне достаточно, чтобы обратить внимание на другие варианты соединения проводов. Ну, а если решили воспользоваться такими клеммниками, то применяйте их для подключения маломощных потребителей (например, лампочек), и никаких алюминиевых проводов!

Самозажимные или экспресс-клеммы WAGO 773

Имеют корпус из темного или прозрачного пластика, внутри которого прижимная пластинка из луженой меди. Пользоваться ими очень просто: зачистил конец провода и вставил его до упора в отверстие. Пластинка плотно прижимает провод к шине, создавая постоянное давление. Такое соединение обеспечивает надежный контакт на весь период эксплуатации сети. Правда, достать провод обратно из зажима вряд ли получится. Такие клеммники являются одноразовыми. Экспресс-клеммы можно использовать и для алюминиевых проводов.

Встречаются клеммники, где отверстия заполнены пастой. Они удобнее в работе, т.к. паста обеспечивает лучший контакт и препятствует образованию окисной пленки на поверхности провода.

Клеммники в прозрачном корпусе использовать удобнее, т.к. видно, насколько далеко вставлен в зажим провод.

Клеммники WAGO 222

Имеют пластиковый корпус с прижимными пластинами из луженой меди. Работать с ними одно удовольствие — поднимаешь пластиковый рычажок и в отверстие вставляешь провод, а затем рычажок опускаешь на место. Эту операцию можно повторять много раз. С такими клеммниками не возникает проблем в соединении проводов различного сечения как из меди, так и из алюминия, многожильных проводов.

Скотч-локи с врезным контактом

Имеют прозрачный пластиковый корпус с одной или двумя режуще-зажимными пластинами в гидрофобном геле, защищающем контакты от попадания влаги и окисления. Провода вставляются в клеммник без снятия изоляции и защелкиваются специальными пассатижами, создавая надежное соединение проводов.

Используются как одноразовые, например, для подключения электрических лампочек.

Соединительный изоляционный зажим

В завершении статьи снова возвратимся к скрутке, правда, выполненной с использованием соединительных изоляционных зажимов (СИЗ). Здесь все просто. Провода зачищают примерно на 15-20 мм, складывают их зачищенными концами и накручивают колпачок. Провода скручиваются внутри колпачка, а имеющаяся там стальная пружина стягивает их намертво. При выполнении большого объема монтажных работ использование СИЗ приводит к значительной экономии времени.

Конечно, это далеко не все варианты соединений электрических проводов с использованием клеммников. Если вы решили самостоятельно установить розетку или дополнительные источники освещения, то этой информации вполне достаточно, чтобы определиться с выбором клеммников.

Клеммы для соединения проводов: какие клеммники лучше и как с ними работать

Обслуживание электрических сетей неизбежно сопровождается для электриков работой с клеммами. Это своего рода мелкая монтажная фурнитура, без использования которой трудно обходиться, выполняя соединения проводов между собой или с электрической аппаратурой.

Время исключило из практики устаревшие клеммы для соединения проводов, но стабильно дополняет базу электротехники новыми разработками – более совершенными.

Мы поможем вам разобраться в многообразии электротехнической фурнитуры. В статье рассмотрены разные виды клеммников, описаны их особенности применения и монтажа.

Виды электрических соединений клеммником

Рассматривая все выпускаемые промышленностью клеммы для соединения проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз.

Различают следующие виды “зажимов”:

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Вариант #1 — «ножны»

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединения проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26 – 6,0 мм методом силового обжима хвостовика.

Существует два вида таких продуктов: изолированные и неизолированные. Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вариант #2 — кольцевые

Кольцевые изделия имеют конфигурацию под винтовое крепление и представлены двумя группами. Обе группы классифицируются как неизолированные клеммы.

К первой группе относятся конструкции замкнутого кольца с хвостовиком. Вторую группу составляют конструкции вилочного типа с разрывом контура кольца, также с хвостовиком. И те и другие находят широкое применение в схемах электронной техники.

Кольцевые клеммники первого вида выпускаются в ассортименте более широком, чем второй вид. И возможности для их применения более обширные, учитывая технические характеристики.

Этот вид электротехнических изделий допускается устанавливать на электрические проводники сечением 0,25 – 16,8 мм. А вилочная конфигурация соединительных клемм для проводов рассчитана только на сечение провода 0,25 – 4,6 мм.

Вариант #3 — штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки.

Вилка маркируется символом «А», например, F2A. Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25 – 6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов, изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм окрашиваются в синий цвет, остальные (от 2 до 6,64 мм) – в жёлтый цвет.

Вариант #4 — муфтовые фиксаторы

Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.

Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25 – 16,78 мм.

Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.

Продукты иностранного производства

В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.

Но с точки зрения надёжности выполненных соединений зарубежным продуктом не всё так однозначно. В этом плане отечественный продукт зачастую выглядит предпочтительнее. Однако рассмотрим некоторые примеры.

Заслуживают внимания электрические клеммы компании WAGO. Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.

Соединитель #1 — Push Wire

Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт.

Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.

Достаточно лишь зачистить часть провода (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.

Разработаны два вида соединителей типа Push Wire:

1. Под одиночный проводник.
2. Под группу проводников.

Конфигурация группового соединения рассчитана для работы с проводами меньшей жёсткости, чем в случае одиночного варианта. Здесь применяется несколько иная конструкция механического зажима.

Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.

Соединитель #2 — универсальный Power cage clamp

Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм.

Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.

Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника. Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.

Соединитель #3 — наборный Cage clamp

Это уникальный, запатентованный WAGO, продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5 – 35 мм.

Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.

Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место. Это изделие относится к типу самозажимных клеммников.

Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.

Соединитель #4 — Cage clamp S

Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная. Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.

Плюс к этому, наборный клеммник модификации «S» рассчитан под проводники достаточно высокой жёсткости – многожильные и одножильные. Также допустимо подключать на клемму провода с металлическими наконечниками.

Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.

Соединительным клеммам для проводов из серии Cage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников.

Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.

Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.

Винтовые соединители проводов

Широко распространены в электрическом хозяйстве винтовые соединители, по сути, являющиеся вариацией трубчатого (муфтового) изделия. Они выполнены в виде трубки прямоугольной формы, но имеющей скруглённое (овальное) донышко.

На верхнем плато такой трубки имеются отверстия с резьбой, куда вкручиваются стопорные винты. Вся конструкция заключена в капроновую изоляцию. Для доступа к винтам в теле изоляции сделаны проходные каналы. Есть два вида таких клеммников для соединения проводов – одиночные и групповые.

Клеммникам винтовым для соединения проводов присущи:

• выраженная механическая прочность;
• возможность работы с кабелями сечением до 25 мм;
• использование в цепях слабых токов и силовых.

Работать с этим видом соединителей несложно.

Концевые части проводов вставляют внутрь латунной трубки и отвёрткой заворачивают стопорные винты (обычно два винта). В свою очередь, винты прижимают проводник к донной части металлической трубки.

Помимо клемм, для соединения проводов существуют альтернативные способы. Дополнительная информация по использованию клеммников и других методов без пайки представлена в этой статье.

Выводы и полезное видео по теме

Представленный видеоматериал расширит ваши знания о видах клемм и способах их монтажа.

Электромонтажные работы редко обходятся без применения описанных аксессуаров. Казалось бы, это мелкие детали, от которых легко отказаться, заменив технологичное соединение обычным скручиванием проводов.

Только вот практика электротехники отмечена массой случаев, когда именно банальная скрутка проводников вместо надёжного клеммного соединения приводит к трагическим последствиям.

Имеете опыт использования клемм для соединения проводов? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением и оставляйте комментарии. Блок для связи расположен ниже.

Как соединять провода с помощью клемнников: самозажимные и винтовые клеммы

Способ соединения кабелей электрической проводки зависит от требований эксплуатации, обеспечивающих безопасность коммуникаций. Основные методы – сварка, механическая скрутка, установка клеммников. Использование клеммных колодок – простой и надежный способ соединения проводов любого типа. Зажимы для проводов ускоряют монтаж, позволяют обновить соединение. Их применение обеспечивает надежность электромонтажа, выполненного самостоятельно, без привлечения электрика.

Основные требования к клеммникам для соединения проводов

Электроустановочные изделия изготавливаются по специальным стандартам и нормам. К клеммным соединителям предъявляется несколько требований:

• Устойчивость к высокой температуре и горению. Для корпуса используются материалы, самозатухающие при возгорании. Рекомендуется полиамид, его применяют компании WAGO и Legrand.
• Надежная и быстрая фиксация контактов. Рекомендуется оставлять достаточную длину кабеля для коммуникации, чтобы не возникало натяжение.
• Свойства зажимов не должны изменяться на протяжении периода эксплуатации.
• Размер контактных пластин должен предотвращать соприкосновение жил из разных материалов. Для обеспечения низкого сопротивления медные и латунные части покрываются специальной пастой.
• Информация об основных характеристиках устройства наносится на корпус изделия.

Одно из существенных требований – защита от случайного доступа.

Преимущества и недостатки коммутации клеммами

Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:

• конструктивное разнообразие соединителей;
• возможность демонтажа и ремонта;
• простота, скорость и доступность установки;
• электробезопасность, корпус из диэлектрика предохраняет от поражения током;
• устойчивость к механической нагрузке и вибрации;
• возможность коммутации металлических проводников разного сечения и материала.

• выделение дополнительного места в щитках и распределительных коробках;
• высокая стоимость при масштабных работах.

Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.

Как правильно выбрать клеммы для проводов

Перед покупкой соединительных клемм для проводов необходимо изучить силовой кабель. Понадобится следующая информация:

• сечение;
• количество жил;
• материал проводника.

Важный критерий – номинальный ток. Эта характеристика указывается производителем. Если она будет недостаточной, соединитель начнет греться и плавиться. Имеет значение материал корпуса. Для бытовых приборов, розеток и выключателей подойдут изделия из полипропилена и полиамида. В силовых шинах рекомендуется устанавливать устройства из керамики. Последний критерий размер клеммы. Она должна быть компактной, чтобы поместиться в ограниченном пространстве.

Виды электрических соединительных колодок

Устройства для коммутирования проводки выбирают в зависимости от назначения. Среди множества моделей подбирается оптимальный вариант. Существует несколько способов фиксации проводников в колодках.

Пружинные

Распространенный вариант изделий пружинного типа – самозажимные клеммы. Они бывают одноразовые и многоразовые. В первом случае после закрепления провод нельзя вытащить без существенных повреждений. В многоразовых моделях он освобождается с помощью рычага. Плюсы способа:

• для монтажа не требуется опыта и инструментов;
• зачищенный конец провода фиксируется пружиной после вставления в паз;
• соединение надежное и долговечное.

Подпружиненные контактные пластины из меди без повреждений фиксируют многожильные провода. Качество соединения проводки не зависит от профессионализма мастера. Даже новичок без труда справится с самозажимным механизмом. Лидером в производстве устройств с автоматическим зажимом контактов является немецкая компания WAGO. Минусом считается высокая стоимость изделий.

Винтовые

Винтовые соединители удерживают провод на контактной площадке с помощью давления винта. Металлический зажим помещен в пластмассовый корпус. Преимущества коммутаторов:

• возможность использовать многократно;
• колодка состоит из множества частей;
• монтаж осуществляется одной отверткой.

Недостатки винтовых колодок:

• чувствительность к вибрации;
• не рекомендуется для алюминиевого кабеля;
• требуется регулярное обслуживание (затягивание винтов).

Винтовой тип клеммников не подходит для многожильных проводов. Он рекомендуется для одножильного медного кабеля. При закручивании винтов требуется определенное усилие, чтобы выполнить коммутацию правильно, необходим опыт. Известные производители винтовых коммутаторов – Legrand и Wiedmuller.

Ножевого типа

Коммутаторы ножевого типа устанавливаются в цепях системы зануления. Они рекомендуются на участках, где провод не разрезают по требованиям безопасности. Их особенность – отсутствие необходимости снимать изоляцию с контакта. Провод вставляется в клеммник, где специальный нож прорезает оплетку и надежно фиксирует жилу. Такой тип соединителей имеет свои преимущества:

• ускоряется монтаж;
• компактные габариты;
• не требуются профессиональные навыки для установки.

Ножевые клеммники не используются для силовых цепей, чаще всего их применяют для подключения аудиотехники.

Клеммы на пластиковых колодках

Колодки используются для соединения двух проводов. Они бывают с различным диаметром отверстия для токопроводящей жилы. Устройства позволяют соединять кабели с одной или несколькими жилами, проводники различного сечения. Конструкция колодок исключает процессы окисления при коммутации проводов из меди и алюминия. Некоторые модели заполняются пастой, препятствующей коррозии. Специальная выемка в пластике предотвращает давление на жилу при закручивании винта. Прозрачный корпус изделий дает возможность оценить состояние контактов.

Клеммы для соединения проводов

К распространенным конструкциям обжимных клемм для проводки относятся:

1. Кольцевые – зажимы круглой формы характеризуются наиболее надежным контактом за счет большой площади соприкосновения. Они рекомендуются для слаботочных и силовых сетей. Изделия представляют собой металлическое кольцо и хвостовик. Клеммы изготавливают из меди или алюминия. Размеры изделий представлены в диапазоне 3-27 мм.
2. Штыревые – разъемные детали, состоящие из двух частей – вилки и розетки. Это изолированные устройства, цвет которых указывает на мощность клеммника. Детали соединения маркируются символами «A» и «B».
3. Вилочные – клеммы вилочного типа предназначены для винтового монтажа. Их используют во вторичных и силовых схемах. Материалом для изделий служит алюминий, латунь и различные медные сплавы. Конструктивно зажимы представляют вилку с двумя зубцами, с изоляцией или без нее. Подходят для проводов, не превышающих в диаметре 6 мм.
4. Ножевые – распространенный вариант для многожильных проводов небольшого сечения. Клеммы применяются для бытовых приборов – утюги, холодильники. Конструкция изделий парная «папа и мама». Расцветка изоляции зависит от мощности, максимальный параметр 5 кВт.

Использование клемм – самый простой и экономный вариант коммутации электропроводов.

Зажимы для ответвлений типа «орех»

Зажим для ответвления магистрального ответвления без разделения состоит из пластикового корпуса и металлических пластин с болтами. На плашках имеется пазы для контактов. При выборе модели учитывают сечение магистрального провода и ответвления. Такой соединитель можно использовать для коммутации проводов из алюминия и меди. Между двумя плашками находится разделительная пластина из латуни.

Для распределительных коробок

В распределительную коробку заводят провода всех подключаемых устройств. Клеммники для распаячных коробок предназначены для разветвления электропроводки. Их корпус изготавливают из поликарбоната, а контактную площадку из меди. Фиксация осуществляется пружинным механизмом.

С предохранителем

Устройства имеют в конструкции дополнительный элемент – плавкий предохранитель. Клеммы получаются увеличенного размера. Они устанавливаются в сетях постоянного и переменного тока. Сфера применения – коммутация электроприборов без встроенных предохранителей и установка в щиток на DIN рейку.

Какие клеммы для коммутации проводов лучше использовать

Подобрать подходящие клеммы для соединения провода помогут простые правила:

• Ориентироваться на технические параметры клеммных блоков. К основным характеристикам относится номинальный ток и диаметр проводника. Маркировка наносится на корпус изделий.
• При необходимости соединения проводников из разных металлов выбирают колодку со специальным наполнителем. Паста предотвращает процессы окисления при коммутации алюминия и меди.
• Выбирать изделия из материала, подходящего к условиям эксплуатации.

При выборе соединителей играет роль качество материалов и сборки, лучше отдавать предпочтение известным производителям. Низкосортный клеммник для проводов из Китая может стать причиной короткого замыкания или пожара.

Обзор производителей электроустановочных устройств

От качества изделий, которыми приходится пользоваться при монтаже проводки, зависит пожарная безопасность. Продукция неизвестных фирм может изготавливаться из дешевых заменителей латуни и качественного пластика. Известные производители электрооборудования предлагают надежные клеммные соединения.

Группа компаний ABB – лидер в производстве электрооборудования высокого класса. Ее ассортимент позволяет подобрать изделия для любого вида работ. Бренд предлагает клеммники для проводов основных типов соединения: пружинные, винтовые, втычные, системы с прорезанием изоляции и т. д. Плюсы изделий:

• отличное качество;
• разнообразие моделей;
• инновационные разработки;
• надежность.

Уникальным товаром производителя являются тестовые блоки Essailec и клеммные блоки ADO System.

Продукция немецкой фирмы WAGO завоевала популярность благодаря надежности и простоте использования. Наибольшую популярность получили пружинные самозажимные клеммники. С их помощью без повреждений фиксируют мягкие многожильные и одножильные кабели различного диаметра. Плюсы изделий:

• устойчивость к вибрации;
• скорость соединения контактов;
• постоянное давление исключает деформацию жилы;
• возможен доступ измерительных инструментов при ремонте.

Надежность конструкции обеспечивает стальная пружина и корпус из полиамида. Компания предлагает зажимы для разъемной и неразъемной коммуникации. Они подходят для проводов сечением до 4 кв. мм.

Legrand

Бренд Legrand заслужил уважение и признание на рынке товаров электрической инфраструктуры. Компания предлагает клеммные блоки с винтовыми и пружинными зажимами. Достоинства изделий:

• стойкость к выдергиванию провода;
• механическая прочность;
• простой монтаж;
• разнообразие размеров.

Контактные площадки устройств изготовлены из латуни с никелевым покрытием, улучшающим проводимость тока.

Технология соединения проводов с помощью клемм

От правильной коммутации проводов зависит функционирование электрической сети и приборов. Нюансы соединения зависят от типа клеммников. При работе с самозажимными блоками WAGO серии 2273 достаточно зачистить провод от изоляции на участке 10 мм. Работа проводится осторожно, чтобы не повредить токопроводящую жилу. Конец контакта вставляют с усилием в отверстие клеммы.

Универсальные соединители серий 222 и 221 имеют рычажки для закрепления проводника. Их предварительно поднимают вверх. После вставления зачищенной жилы деталь опускают. Устройства многоразовые, легко разъединяются. Компактные клеммы зажимные для провода используют в распределительных коробках. Их размещают на расстоянии друг от друга, чтобы снизить вероятность нагрева и замыкания.

Блоки серии 224 применяют при монтаже осветительных приборов. Клеммники для соединения проводов имеют специальные отверстия для одножильных и многожильных контактов.

Соединители WAGO 773 являются одноразовыми. В отверстие вставляет кончик без изоляции и фиксируется внутренним зажимом. При необходимости его вынимают, совершая прокручивающие движения. Проверка надежности фиксации провода в соединительном устройстве выполняется легким подергиванием.

Клеммные колодки Entrelec с винтовыми зажимами

Винтовой зажим — самый известный и широко используемый технология подключения. ABB Entrelecs прочный и надежный винтовой зажим клеммные блоки устанавливаются на стандартные DIN-рейки и особенность:

• Многочисленные функции
• Самоблокирующаяся конструкция зажима
• Боковой вход с воронкой для двух или Одножильные или многожильные провода без наконечников
• Широкий диапазон размеров проводов от 24 AWG до 2 AWG, Одножильный или многожильный
• Расстояние между клеммами составляет от 5 мм до 160 мм. 5 мм
• Пропускная способность по току до 310 А с Номинальное напряжение в диапазоне от 300 до 600
• Защита IP20 (Touch-Safe)
• Полная линейка Аксессуары, Маркировка Системы и Феррулы и инструменты

Такая же технология подключения используется в ABB Клеммные колодки распределения Entrelecs, Мини-клеммные колодки (миниблоки для DIN-рейки 2), и в сочетании с другими типами завершения, такими как Клеммные колодки IDC (система ADO), Блоки на 5.Подключение 08 мм (съемный терминал Блоки), а Линия продуктов ATEX.

Стандартные клеммные колодки для печатных плат с подъемным зажимом

Клеммные колодки для стандартных печатных плат

— это типичный способ подключения проводов к плате, припаянный к плате на одном конце штырьками и вводом провода на отдельной поверхности, горизонтальной или вертикальной по отношению к печатной плате. Клеммная колодка предлагает метод подключения винтового типа, который в этом разделе представляет собой подъемный зажим.Клеммные колодки с подъемными зажимами считаются более совершенными блоками по сравнению с клеммными колодками для защиты проводов, так как подъемные зажимы можно использовать несколько раз, например, зажим не испортится при многократном использовании, что означает, что провода можно снимать или заменять для обслуживания . Клеммные колодки для защиты проводов, как правило, являются более экономичным методом подключения и больше подходят для приложений, в которых провод будет прокладываться, а не сниматься. В этом диапазоне доступен широкий выбор размеров шага из 2.Шаг от 54 мм до 10,16 мм, при этом основной размер составляет более стандартный для отрасли шаг 5 мм и шаг 5,08 мм. Также можно найти клеммные колодки с низким профилем и клеммы с более крупным профилем, обеспечивающие высокие характеристики мощности для высоких требований по току и напряжению.

CTB0202 / 10 — Клеммные колодки стандартного профиля, Клеммная колодка с подъемным зажимом для печатной платы

10-миллиметровый стандартный профиль с подъемным зажимом 10-полюсный клеммный блок

CTB0202 / 11 — Клеммные колодки стандартного профиля, Клеммная колодка с подъемным зажимом для печатной платы

Клеммная колодка с подъемным зажимом со стандартным профилем 10 мм, 11 полюсов

CTB0202 / 12 — Клеммные колодки стандартного профиля, Клеммная колодка с подъемным зажимом для печатной платы

Клеммная колодка с подъемным зажимом со стандартным профилем 10 мм, 12 полюсов

CTB0202 / 2 — Клеммные колодки стандартного профиля, Клеммная колодка с подъемным зажимом для печатной платы

Клеммная колодка с подъемным зажимом со стандартным профилем 10 мм, 2 полюса

CTB0202 / 3 — Клеммные колодки стандартного профиля, Клеммная колодка с подъемным зажимом для печатной платы

Клеммная колодка с подъемным зажимом стандартного профиля 10 мм, 3 полюса

CTB0202 / 4 — Клеммные колодки стандартного профиля, Клеммная колодка с подъемным зажимом для печатной платы

Клеммная колодка со стандартным профилем 10 мм с подъемным зажимом, 4 полюса

CTB0202 / 5 — Клеммные колодки стандартного профиля, Клеммная колодка с подъемным зажимом для печатной платы

5-полюсная клеммная колодка с подъемным зажимом со стандартным профилем 10 мм

CTB0202 / 6 — Клеммные колодки стандартного профиля, Клеммная колодка с подъемным зажимом для печатной платы

Клеммная колодка с подъемным зажимом 10 мм стандартного профиля, 6 полюсов

CTB0202 / 7 — Клеммные колодки стандартного профиля, Клеммная колодка с подъемным зажимом для печатной платы

Клеммная колодка с подъемным зажимом со стандартным профилем 10 мм, 7 полюсов

CTB0202 / 8 — Клеммные колодки стандартного профиля, Клеммная колодка с подъемным зажимом для печатной платы

Клеммная колодка с подъемным зажимом со стандартным профилем 10 мм, 8 полюсов

CTB0202 / 9 — Клеммные колодки стандартного профиля, Клеммная колодка с подъемным зажимом для печатной платы

Клеммная колодка с подъемным зажимом стандартного профиля 10 мм, 9 полюсов

CTB0602 / 10 — Низкопрофильные клеммные колодки, клеммная колодка с подъемным зажимом для печатной платы

10-миллиметровый низкопрофильный 10-полюсный клеммный блок с восходящим зажимом

CTB0602 / 11 — Низкопрофильные клеммные колодки, клеммная колодка с подъемным зажимом для печатной платы

Клеммная колодка с низкопрофильным зажимом, 10 мм, 11 полюсов

CTB0602 / 12 — Низкопрофильные клеммные колодки, клеммная колодка с подъемным зажимом для печатной платы

Клеммная колодка с низкопрофильным зажимом 10 мм, 12 полюсов

CTB0602 / 2 — Низкопрофильные клеммные колодки, клеммная колодка с подъемным зажимом для печатной платы

2-полюсная клеммная колодка с низкопрофильным подъемным зажимом 10 мм

CTB0602 / 3 — Низкопрофильные клеммные колодки, клеммная колодка с подъемным зажимом для печатной платы

Клеммная колодка с подъемным зажимом 10 мм, 3 полюса

CTB0602 / 4 — Низкопрофильные клеммные колодки, клеммная колодка с подъемным зажимом для печатной платы

Клеммная колодка с низкопрофильным зажимом 10 мм, 4 полюса

CTB0602 / 5 — Низкопрофильные клеммные колодки, клеммная колодка с подъемным зажимом для печатной платы

5-полюсная клеммная колодка с низкопрофильным подъемным зажимом 10 мм

CTB0602 / 6 — Низкопрофильные клеммные колодки, клеммная колодка с подъемным зажимом для печатной платы

Клеммная колодка с низкопрофильным зажимом 10 мм, 6 полюсов

CTB0602 / 7 — низкопрофильные клеммные колодки, клеммная колодка с подъемным зажимом для печатной платы

7-полюсная клеммная колодка с низкопрофильным подъемным зажимом 10 мм

Что такое клеммная колодка? | Значение и типы

Как соединить два провода? Снимая изоляцию с концов и скручивая их вместе? Да, это работает. Но безопасно ли это? Мы можем наклеить изоляционную ленту на стык или использовать соединитель проводов. Но что, если есть несколько проводов, которые необходимо соединить / соединить рядом друг с другом? Или, что если несколько исходящих проводов должны быть подключены к одному входящему проводу? Тогда этот способ больше не будет ни безопасным, ни удобным. Здесь мы используем клеммные колодки.

Что такое клеммная колодка?

Клеммная колодка (также называемая соединительной клеммой или клеммной колодкой ) представляет собой модульный блок с изолированной рамкой, которая скрепляет два или более проводов вместе.Он состоит из зажимного элемента и токопроводящей ленты. Типичная простейшая клеммная колодка показана на изображении ниже.

Изображение предоставлено Wikimedia Commons

В изоляционном корпусе клеммной колодки находится токопроводящий элемент (металлическая полоса или клеммная колодка). Он также обеспечивает основу для зажимного элемента. Корпус имеет монтажную конструкцию, так что блок можно легко установить на печатную плату или монтажную рейку или снять с нее.Большинство клеммных колодок обычно имеют модульную конструкцию и устанавливаются на DIN-рейку. Это позволяет нам увеличивать количество терминалов в соответствии с требованиями. Клеммные колодки обеспечивают более надежное соединение и хорошую организацию проводов.

Типы клеммных колодок

Электрические клеммные колодки можно классифицировать по конструкции, типу устройства, вариантам подключения и т. Д.

Одноуровневый проход через клеммную колодку

Тип конструкции

• Одноуровневые проходные клеммные колодки : они просто используются для соединения двух проводов вместе, т.е.е. межпроводное соединение. Их также называют клеммы с одинарным вводом . Одноуровневые клеммные колодки являются наиболее простым типом с одним входным и одним выходным контактами.
• Двухуровневые клеммные колодки : Эти клеммы имеют еще один уровень подключения клемм, установленный на первом. Такое расположение обычно используется для экономии места.
• Трехуровневые клеммные колодки : Как и двухуровневые блоки, они имеют дополнительный уровень наверху.Преимущество использования многоуровневых блоков заключается в том, что в одном блоке можно установить несколько соединений.

Изображение предоставлено: Connectwell.com

Тип устройства

Изображение предоставлено: Connectwell.com

— Клеммы заземления

Эти блоки часто выглядят как одноуровневые проходные клеммы. Исключение составляет то, что эти блоки и металлическое соединение, где заканчивается провод, заземлены на панель или DIN-рейку, на которой установлен блок.

— Соединительные клеммы с предохранителями

Они похожи на проходные блоки, за исключением того, что металлическая соединительная планка заменена предохранителем. Следовательно, провода будут подключены через предохранитель, обеспечивающий дополнительную защиту.

— Клеммы для термопар

Они предназначены для подключения выводов термопар. Некоторые соединители для термопар по существу зажимают провода термопар вместе с обеих сторон блока, устраняя металлическую соединительную планку внутри блока.Однако в некоторых блоках термопар может присутствовать металлическая соединительная полоса из того же металла, что и провод.

— Блоки ввода / вывода и блоки датчиков

Блоки ввода-вывода используются для установления соединения между устройством и контроллером. В то время как сенсорные блоки работают с трех- или четырехпроводными устройствами, такими как датчики приближения.

— Отсоединить клеммные колодки

Эти блоки позволяют легко отсоединить провода, просто подняв рычаг или рубильник. Их можно использовать для удобного отключения и подключения без снятия проводов.Они также известны как блоки переключателей .

— Блоки распределения питания

Эти блоки используются в распределении электроэнергии. Клеммная колодка распределения электроэнергии — это удобный, экономичный и безопасный способ распределения мощности от одного источника ввода на несколько выходов. Один большой провод подключен к входной клемме блока, а на выходе предусмотрено несколько выходных клемм. Таким образом, провода хорошо расположены на панели управления, что придает ей аккуратный, чистый и профессиональный вид.

Варианты зажима в клеммных колодках

• Винтовой зажим : Винтовой зажим — наиболее распространенный способ подключения. Проволока или проводник просто прижимается к полосе проводов в блоке, затягивая винт. Винтовые клеммы подходят для очень широкого диапазона размеров проводов или проводов.
• Пружинный зажим : клеммы этого типа используют давление пружины для удержания провода зажатым. Пружинные зажимы представляют собой новую альтернативу винтовым зажимам и обычно используются для относительно небольших проводов.


  Изображение предоставлено: C J Cowie | Altech Corp.

• Цанговые клеммные колодки : Цанговые клеммы позволяют подключать провод, просто вставив его. Для большинства вставных клемм требуется наконечник. Наконечник укрепляет конец провода / проводника. Однако некоторые вставные клеммные колодки позволяют вставлять одножильный провод напрямую или многожильный провод, вставляя отвертку в отверстие для снятия разъема.
• Разъем смещения изоляции (IDC) : Эти разъемы не требуют снятия изоляции для контакта. Нам просто нужно вставить провод, не снимая изоляции, и два острых металлических лезвия внутри клеммы прорежут ее до проводника, обеспечивая надлежащий контакт.
• Барьерная клеммная колодка : Используются там, где возникает вибрация. К проводу прикрепляют лопатку или кольцевую клемму, затем вставляют в болт и затягивают гайкой на клеммной колодке.Это предотвращает расшатывание проволоки из-за вибрации.

Клеммные колодки | B&R Industrial Automation

0TB103.3	Вспомогательная клеммная колодка, 3-полюсная вилка, клеммная колодка с винтовыми зажимами 1,5 мм², защищена от вибрации винтовым фланцем
0TB103. 9	Разъем 24 В постоянного тока — 3-контактный, розетка — Клеммная колодка с винтовыми зажимами 3,31 мм²
0TB103.91	Разъем 24 В постоянного тока — 3-контактный, розетка — Клеммная колодка с зажимом в клетке 3.31 мм²
0TB1104.8100	Вспомогательная клеммная колодка (3. 5), 4-полюсная, клеммная колодка с зажимом в клетке, 1,5 мм², защищена от вибрации винтовым фланцем
0TB1104.9000	4-контактная дополнительная клеммная колодка с винтовыми зажимами (3.5)
0TB1106.9000	6-контактная дополнительная клеммная колодка с винтовыми зажимами (3.5)
0TB1107. 9000	Дополнительная 7-контактная клеммная колодка с винтовыми зажимами (3.5)
0TB1108.8110	Вспомогательная клеммная колодка, 8-контактная, клеммная колодка с зажимом в клетке, 1,5 мм², защищена от вибрации винтовым фланцем
0TB1108.9000	8-контактная дополнительная клеммная колодка с винтовыми зажимами (3. 5)
0TB1110.8010	Вспомогательная клеммная колодка, 10-контактная, клеммная колодка с винтовыми зажимами 1.5 мм², защищен от вибрации резьбовым фланцем
0TB1110.8110	Вспомогательная клеммная колодка, 10-контактная, клеммная колодка с зажимом в клетке, 1.5 мм², защищен от вибрации резьбовым фланцем
0TB1110. 9000	Дополнительная 10-контактная клеммная колодка с винтовыми зажимами (3.5)
0TB1111.8010	Вспомогательная клеммная колодка с винтовыми зажимами, 11-полюсная, клеммная колодка с винтовыми зажимами 1,5 мм², защищенная от вибрации винтовым фланцем
0TB1111.8110	Вспомогательная клеммная колодка, 11-полюсная, зажим в клетке, 1,5 мм², защищена от вибрации винтовым фланцем
0TB1112. 8010	Вспомогательная клеммная колодка, 12-пол., Клеммная колодка с винтовыми зажимами 1,5 мм², фланец под винт, шаг 3,5 мм
0TB1112.9000	Дополнительная 12-контактная клеммная колодка с винтовыми зажимами (3.5)
0TB1114.9000	14-контактная дополнительная клеммная колодка с винтовыми зажимами (3. 5)
0TB1208.3100	Разъем, 8-контактный зажим в клетке, 1 мм², защищенный от вибрации винтовой фланец
0TB1210.3100	Разъем 300 В постоянного тока — 10-контактная розетка — Клеммная колодка с зажимом в клетке — Защищена от вибрации винтовым фланцем
0TB2104. 8000	Разъем 24 В постоянного тока — 4-контактная розетка — Клеммная колодка с винтовыми зажимами 2,5 мм²
0TB2105.9010	Дополнительный клеммный блок, 5-контактный, винтовые зажимы 2.5 мм²
0TB2105.9110	Вспомогательная клеммная колодка, 5-контактная, вставная клеммная колодка 2,5 мм²
0TB3102-7011	Вспомогательная клеммная колодка, 2-полюсная, Клеммная колодка с винтовыми зажимами под ключ 6 мм²
0TB3102-7012	Вспомогательная клеммная колодка, 2-полюсная, ключ B, клеммная колодка с винтовыми зажимами 6 мм²
0TB3103-7020	Вспомогательная клеммная колодка, 3-полюсная, винтовые зажимы 6 мм²
0TB3103. 8000	Разъем 230 В переменного тока — 3-контактная розетка — Клеммная колодка с винтовыми зажимами 4 мм² — Защищена от вибрации винтовым фланцем
0TB3104-7010	Вспомогательная клеммная колодка, 4-полюсная, винтовые зажимы 6 мм²
0TB3104-7011	Вспомогательная клеммная колодка, 4-контактная, клеммная колодка с винтовыми зажимами, 6 мм²
0TB3104-7012	Вспомогательная клеммная колодка, 4-полюсная, ключ B, клеммная колодка с винтовыми зажимами 6 мм²
0TB3104-7021	Вспомогательная клеммная колодка, 4-контактная, клеммная колодка с винтовыми зажимами 6 мм², с маркировкой + + — —
0TB3104-7022	Вспомогательная клеммная колодка, 4-полюсная, клеммная колодка с винтовыми зажимами 6 мм², с маркировкой L1 L2 L3 PE
0TB5104. 2110-01	Дополнительная клеммная колодка, 4-контактная (2,5), клеммная колодка с зажимом в клетке 0,5 мм²
0TB5106.2110-01	Дополнительная клеммная колодка, 6-контактная (2.5), клеммная колодка с зажимом в клетке 0,5 мм²
0TB6102.2010-01	Вспомогательная клеммная колодка, 2-контактная (3. 81), клеммная колодка с винтовыми зажимами 1.5 мм²
0TB6102.2110-01	Вспомогательная клеммная колодка, 2-контактная (3,81), клеммная колодка с зажимом в клетке 1,5 мм²
0TB6103.2010-01	Вспомогательная клеммная колодка, 3-полюсная (3,81), винтовые зажимы 1,5 мм²
0TB6103. 2110-01	Дополнительный клеммный блок, 3-контактный (3.81), зажимы клетки 1,5 мм²
0TB6103.4100	Вспомогательная клеммная колодка, 3-контактная (3,81), клеммная колодка с зажимом в клетке 1,5 мм²
0TB6108.2010-01	Дополнительная клеммная колодка, 8-контактная (3,81), винтовые зажимы 1,5 мм²
0TB6108. 2110-01	Вспомогательная клеммная колодка, 8-контактная (3.81), зажимы клетки 1,5 мм²
0TB6108.4100	Вспомогательная клеммная колодка, 8-контактная (3,81), клеммная колодка с зажимом в клетке 1,5 мм²
0TB703.81 год	Аксессуар 3-контактный зажим для клетки, RM 3. 5
0TB704.9	Вспомогательная клеммная колодка, 4-контактная, клеммная колодка с винтовыми зажимами 2.5 мм²
0TB704.91	Дополнительная клеммная колодка, 4-контактная, вставная клеммная колодка 2,5 мм²
0TB708. 91	Вспомогательная клеммная колодка, 8-контактная, зажимы в клетке 1,5 мм²
0TB710.90	Вспомогательная клеммная колодка, 10-контактная, клеммная колодка с винтовыми зажимами 1.5 мм²
0TB710.91	Вспомогательная клеммная колодка, 10-контактная, клеммная колодка с зажимом в клетке 1,5 мм²
0TB7103. 7010	Разъем 230 В переменного тока — 3-контактная розетка — Клеммная колодка с винтовыми зажимами 4 мм²
7TB710.9	Вспомогательная клеммная колодка, 10-контактная, клеммная колодка с винтовыми зажимами 2.5 мм²
7TB710.91	Вспомогательная клеммная колодка, 10-контактная, вставная клеммная колодка 2,5 мм²
7TB712: 90-02	2003 Клеммная колодка B&R, 12 контактов, 20 шт. , Винтовой зажим
7TB712: 91-02	2003 Клеммная колодка B&R, 12 контактов, 20 шт., Зажим в клетке
7TB712.9	Вспомогательная клеммная колодка, 12 контактов, клеммная колодка с винтовыми зажимами 1,5 мм²
7TB712. 91	Дополнительная клеммная колодка, 12-контактная, клеммная колодка с зажимом в клетке 1.5 мм²
7TB718.9	Вспомогательная клеммная колодка, 18 контактов, винтовые зажимы 1,5 мм²
7TB718.91	Вспомогательная клеммная колодка, 18-контактная, клеммная колодка с зажимом в клетке 1,5 мм²

20 самых часто задаваемых вопросов WAGO о системе зажимов для клетки Pt. 1

Этот пост предоставил вам WAGO .

Зажим WAGO CAGE CLAMP®

Инновация … Рост стоимости обращений в службу поддержки и стремление компании выпускать более надежные продукты изменили представление людей о клеммных колодках.

В прошлом клеммные колодки часто рассматривались как незначительная часть всей системы, если только вы не работали на месте. Специалисты по обслуживанию на месте говорят, что клеммные колодки всегда играли важную роль, поскольку одним из их первых шагов по устранению неисправностей является «проверка соединений».Они также указывают на то, что разъемы являются источником почти половины всех сбоев системы.

Проверка соединений в рамках планового технического обслуживания была единственным профилактическим решением этой проблемы — до изобретения «CAGE CLAMP®». CAGE CLAMP® сокращает время подключения, устраняет необходимость в обслуживании маршрутов и обеспечивает надежный контакт — каждый раз!

CAGE CLAMP® — это уникальный запатентованный зажимной механизм из нержавеющей стали, предназначенный для автоматического соединения одножильных или многожильных проводов. Доступны различные размеры CAGE CLAMP® для проводов сечением AWG 28-12. За исключением зачистки провода, не требуется никакой специальной подготовки провода, такой как обжим, наконечники или лужение.

Большинство безвинтовых систем, предлагаемых другими производителями, основаны на принципе листовой пружины. Этот тип подключения находится в задней части многих электрических розеток. Пластинчатая пружина рекомендуется только для более крупной сплошной проволоки, так как у нее нет сторон, которые могли бы удерживать жилы, и из-за острого угла контакта проволоки.

CAGE CLAMP® подходит для:

Соревнования по электромонтажу и крупные исследования потребителей показали сокращение времени монтажа на 75% при сравнении ручной разводки винтовых клемм с клеммами CAGE CLAMP®.

Даже когда для затягивания зажимных винтов используются механические отвертки, CAGE CLAMP® позволяет сэкономить время.

В тех случаях, когда можно отказаться от подготовки проводов, например обжима, наконечников или лужения, есть дополнительная экономия.

Винтовые соединения зависят от оператора. Другими словами, они требуют оценки со стороны установщика относительно затяжки винта. Это можно в некоторой степени контролировать на заводе-изготовителе с помощью обученного персонала или с помощью специальных динамометрических отверток. При полевой проводке труднее обеспечить правильные резьбовые соединения.

Функция автоматического зажима

CAGE CLAMP® позволяет менее квалифицированному персоналу выполнять качественные соединения. CAGE CLAMP® не требует специальных инструментов и управляется стандартной отверткой с прямым лезвием.Доступны два типа клеммных колодок: боковой и фронтальный.

CAGE CLAMP® — компьютер, разработанный для максимальной надежности. Пружины, находящиеся под постоянной динамической нагрузкой, такие как автомобильные и промышленные пружины, работают надежно и выполняют миллионы операций в течение своего срока службы. Для сравнения, CAGE CLAMP® обычно приводится в действие только несколько раз, и тем не менее он сконструирован в соответствии с теми же принципами, что и пружины при динамической нагрузке.

WAGO имеет более чем сорокалетний опыт разработки и производства высококачественных соединений.Современный контроль качества гарантирует соблюдение этих высоких стандартов.

Заинтересованы в цитате WAGO?

Выбор клеммной колодки Weidmuller серии W

Обзор клеммной колодки

Для всех приложений, требующих соединения проводов вместе, вы просто не можете сделать лучший выбор, чем клеммные колодки Weidmuller, устанавливаемые по стандарту DIN-Ral.Есть пять веских причин для выбора клеммных колодок Weidmuller на DIN-рейку для требовательных приложений.

1. Эффективное использование пространства

Системы

на DIN-рейку позволяют дизайнерам упаковать увеличенную функциональность на меньшем пространстве, чем когда-либо прежде!

Некоторые из самых тонких модульных клеммных колодок в наличии

WDU 2. 5 и ZDU 2.5 имеют толщину всего 5 мм (0,195 дюйма)! Вы можете установить 60 таких проходных клемм на каждый фут монтажной рейки DIN. Клеммные колодки SAK 2.5 и IDU 1.5 лишь немного больше — 6 мм в ширину. Независимо от того, какую модульную клеммную колодку Weidmuller вы выберете, она обеспечит значительное улучшение по сравнению с клеммными колодками барьерного типа и клеммными колодками для монтажа в канал.

Устанавливается на монтажную рейку стандарта DIN

Клеммные колодки Weidmuller устанавливаются на стандартную DIN-рейку и являются отличным дополнением к другим изделиям на рейке, таким как блоки питания, контакторы и т. Д.Их можно легко комбинировать для создания конфигурации, необходимой для вашего приложения.

2. Безопасные и надежные соединения

Случайный контакт с цепями под напряжением или металлическими частями может повредить оборудование, а также нанести серьезный вред персоналу. В клеммных колодках Weidmuller было предпринято все возможное, чтобы исключить возможность несчастных случаев.Конструкция большинства модульных клемм Weidmuller, устанавливаемых на DIN-рейку, снижает воздействие токоведущих компонентов и помогает обеспечить безопасность операторов оборудования.

Изолированная конструкция с защитой от прикосновения

Все токоведущие части полностью изолированы для безопасного касания в прямой видимости. Винты утоплены во избежание поражения электрическим током или травм.

Изолированные утопленные параллельные перемычки

Перемычки

для клеммных колодок серий W, Z и I полностью изолированы и устанавливаются в углубленный центральный канал. Возможность делать двухрядные перемычки снижает потребность в внешних гребнях для перемычек. В клеммной колодке WDU 2.5 инновационные съемные перемычки позволяют вставить до трех рядов перемычек в канал перемычек.

3. Быстрая и простая установка

Weidmuller понимает, что тщательный дизайн повышает эффективность для клиентов. Мы обращаем внимание на детали, облегчающие установку.

Клеммы

с винтовыми и натяжными зажимами оснащены воронками для ввода проводов и литыми ограничителями для проводов, чтобы гарантировать, что правильно зачищенные провода будут вставлены на нужную длину и надежно зажаты.Винтовые зажимы Weidmuller поставляются с зажимами в открытом положении, чтобы сократить время установки. Натяжной зажим и клеммы IDC обеспечивают ввод провода сверху, что упрощает установку даже в ограниченном пространстве. Блоки IDC также устраняют необходимость зачистки проводов.

Маркировка aras на модульных клеммных колодках Weidmuller, устанавливаемых на DIN-рейку, позволяет наносить маркировку в зависимости от области применения (или индивидуально), тем самым снижая потребность в других этикетках.

В качестве дополнительной услуги SCS также предлагает полностью настроенные и предварительно собранные комплектные рейки для клеммных колодок на DIN-рейке, вырезанные в соответствии с вашими требованиями. Все, что вам нужно сделать, это прикрепить предварительно собранную систему DIN-рейки к панели и подключить ее! Щелкните здесь, чтобы получить дополнительную информацию об услугах по сборке рельсов клеммных колодок, предоставляемых SCS.

4.Технология заделки проводов, устанавливающая стандарт

Зажим должен надежно соединять провода, как механически, так и электрически, с изоляционным материалом, который обеспечивает безопасность пользователей.

Weidmuller — признанный лидер в технологии заделки проводов с тремя различными типами заделки — винтовой зажим, зажим натяжения и зажим смещения изоляции (IDC).

Винтовой зажим

Винтовой зажим Weidmuller подходит практически для всех размеров и типов проволоки и не требует специальной подготовки.Просто зачистите провод, вставьте его в блок и затяните винтовой зажим. Дизайн обеспечивает секретное и надежное соединение, которому нет равных.

Высокое контактное усилие:

Даже самые лучшие материалы не эффективны без необходимого контактного усилия между проволокой и токопроводящей шиной. Высокое усилие прижима достигается за счет конструкции системы винтовых зажимов Weidmuller.Крутящий момент 6,02 дюйм-фунта (0,68 Нм) на зажимной скобе WDU 2. 5 обеспечивает контактное усилие 169 фунт-футов (759 Нм). Зажимы с низким контактным усилием позволяют проводнику перемещаться или вырываться, что может привести к загрязнению точки подключения и увеличению контактного сопротивления.

Самоблокирующаяся конструкция зажима клетки Weidmuller

Высокое контактное усилие эффективно, только если оно непрерывное.Когда зажимной винт затягивается, зажимная скоба притягивает провод к токовой шине (2). После приложения соответствующего крутящего момента верхняя часть зажимной вилки открывается и фиксирует зажимной винт на месте (3). Такая конструкция делает зажимной механизм клетки Weidmuller очень устойчивым к вибрации и обеспечивает надежное соединение концевой заделки.

Зубчатые зажимы и токовые стержни:

В дополнение к высокой постоянной контактной силе все зажимы и токовые шины в линейке клеммных колодок Weidmuller с клеточными зажимами имеют зубчатые поверхности для увеличения усилия, необходимого для вытягивания проводов.Это означает, что ваша установка будет более надежной и стабильной, когда обслуживающий персонал работает с оборудованием.

Технология натяжных зажимов

Натяжные зажимы Weidmuller подходят почти для всех размеров и типов проводов и не требуют специальной подготовки проводки. Просто зачистите провод, откройте зажим натяжения, вставьте провод и отпустите зажим. Эта конструкция обеспечивает безопасное и надежное соединение для любого приложения и особенно подходит для установок, где вибрация может быть проблемой для проектировщика.

Гибкая конструкция натяжных зажимов Weidmuller

Натяжные зажимы имеют ориентацию ввода сверху, что означает, что вводы проволоки и отвертки находятся в одной плоскости. Эта особенность конструкции в сочетании с большим отверстием для проводов обеспечивает быструю и простую установку.Кроме того, к натяжному зажиму можно подключать одножильные или многожильные провода, а также многожильные провода с наконечниками. (Щелкните здесь, чтобы получить дополнительную информацию о кабельных наконечниках)

Падение низкого напряжения:

Высокое постоянное контактное усилие снижает падение напряжения. Падение напряжения на зажимной системе Weidmuller значительно ниже предела, требуемого VDE 0611.

Газонепроницаемые соединения:

Даже при использовании гибких проводов без наконечников зажимная система Weidmuller является газонепроницаемой в соответствии с DIN 41640, часть 76 для агрессивных сред.Газонепроницаемость означает, что коррозионные газы не могут попасть между проводом и токоведущими шинами, что сводит к минимуму контактное сопротивление и падение напряжения.

Даже при использовании гибких проводов без наконечников зажимная система Weidmuller является газонепроницаемой в соответствии с DIN 41640, часть 76 для агрессивных сред. Газонепроницаемость означает, что коррозионные газы не могут попасть между проводом и токоведущими шинами, что сводит к минимуму контактное сопротивление и падение напряжения.

Зажимы, не требующие обслуживания:

Как только хомут Weidmuller будет надежно затянут, о нем можно будет забыть! Система зажима была проверена путем термического старения ярма при 130 ° C в течение 168 часов. Впоследствии зажимная система была подвергнута испытанию на вибрацию при 20-кратном ускорении свободного падения в течение еще 168 часов. Даже после этого испытания усилие отрыва все еще в 6 раз превышало минимальное значение согласно VDE 0611, а падение напряжения осталось неизменным! Вы можете доверять зажимной системе Weidmuller как одной из самых стабильных и надежных в отрасли.

5. Для модульных клеммных колодок Weidmuller используются лучшие материалы для клеммных колодок

Материалы, выбранные Weidmuller для своих клеммных колодок, отличаются своей долговечностью в широком диапазоне условий.

Сталь выбрана по прочности

Механическая система винтового зажима Weidmuller изготовлена ​​из закаленной стали, обеспечивающей превосходную прочность, и покрыта гальваническим покрытием с хроматом цинка для предотвращения коррозии.Механическая система натяжного зажима Weidmuller изготовлена ​​из нержавеющей стали, что обеспечивает превосходную прочность и долговечность.

Медь для проводимости

Токовые шины во всех линейках модульных клеммных колодок Weidmuller изготовлены из меди (Cu) и покрыты оловянно-свинцовым покрытием. Покрытие из олова и свинца (Sn-Pb) гарантирует исключительно хороший контакт и отличную коррозионную стойкость.Результат: даже после многих лет эксплуатации падение напряжения и контактное сопротивление незначительны.

Выбор изоляционных материалов

Все изоляционные материалы, используемые Weidmuller для модульных электрических выводов, не содержат асбеста и цветных пигментов на основе кадмия. Кроме того, не используются огнезащитные средства на основе галогена или фосфора. Изоляционный материал линейки модульных клеммных колодок серии SAK доступен из полиамида или меламина.

Wemid для безопасности

В качестве изоляционного материала, используемого в линейках модульных клеммных колодок Weidmuller серий W, Z и I, является Wemid, термопластичный материал, сочетающий негорючие характеристики и широкий диапазон рабочих температур меламина с прочными механическими характеристиками. свойства (или гибкость) полиамида. Wemid выдерживает непрерывную рабочую температуру до 248 ° F (120 ° C) и имеет самый высокий рейтинг воспламеняемости в своем классе: UL 94 V-0 (негорючие).

Термореактивные пластмассы:

Все термореактивные пластмассы (KrG и KrS), используемые в линейках продукции Weidmuller для модульных клеммных колодок, определены и контролируются в соответствии с DIN 7708 и другими международными стандартами. Термореактивные пластмассы обладают высокой стабильностью размеров, незначительным водопоглощением и отличным сравнительным индексом отслеживания.

Меламин (KrG) — это формовочная смесь из аминопласта с органическим наполнителем типа FS 150 согласно DIN 7708, которая характеризуется высокой постоянной рабочей температурой и высокой огнестойкостью.Он соответствует стандарту UL 94 V-0 (5 В-A) (негорючий).

Термопласты:

Полиамид (PA) — наиболее часто используемый пластик для модульных клеммных колодок. PA поглощает очень мало воды, что делает клеммные колодки гибкими и устойчивыми к поломке. Его электрические характеристики сравнимы с характеристиками термореактивных пластиков, при этом необходимо делать определенные уступки в отношении его характеристик горения и продолжительных рабочих температур.Многие клеммы Weidmuller изготовлены из термопластических материалов: полиамида 66, имеющего рейтинг UL 94 V2 (самозатухающий).

Завершение сборки клеммной колодки на DIN-рейку

Механический — аксессуары, необходимые для завершения сборки рейки клеммной колодки

Эти аксессуары используются для монтажа сборки.Необходимые аксессуары включают DIN-рейку, концевые пластины и концевые кронштейны. Перегородки необязательны.

DIN-рейка для монтажа клеммных колодок

Клеммные колодки устанавливаются на DIN-рейку, а рейка — на панель. Требуемая длина рельса равна сумме ширины всех компонентов, размещенных на рельсе. Включите в свои расчеты ширину клеммных колодок, концевых пластин, концевых кронштейнов и перегородок.Добавьте допуск 0,2 мм на клеммную колодку и 50 мм на монтажные прорези или отверстия. Вы также можете оставить дополнительное место для будущего расширения и связанных клеммных колодок, которые могут потребоваться.

Торцевые пластины

Торцевые пластины должны использоваться для последнего блока в сборке или всякий раз, когда открытая сторона клеммного блока упирается в меньший блок. Совет: цветные концевые пластины могут использоваться для обозначения границ контуров на рельсовой сборке.

Концевые кронштейны

Концевые кронштейны используются на обоих концах узла клеммной колодки DIN-рейки для фиксации блоков на рейке. Поэтому для каждой группы клеммных колодок потребуются два концевых кронштейна.

Перегородки

Перегородки обеспечивают визуальное и электрическое разделение между группами клеммных колодок в сборке.

Электрооборудование — Принадлежности для правильного подключения

Эти аксессуары используются для модификации электрической цепи или соединений. В их число входят перемычки, тестовые вилки (и соответствующие тестовые розетки) и предохранители.

Перемычки (или перемычки)

Перемычки

используются для распределения тока на другие клеммные колодки.Сборки перемычек вставляются в углубление для перемычек клеммной колодки и прикрепляются к токовой шине. Проходные клеммные колодки обычно могут содержать две отдельные перемычки (например, перемычки WQV). Некоторые блоки, такие как WDU 2.5, могут вмещать до трех сменных перемычек серии ZQV. Установка перемычек не увеличивает толщину блока и не меняет расчет длины рельсовой сборки.

Тестовые вилки и розетки

Тестовые штекеры и розетки позволяют подключать тестовое оборудование к клеммной колодке. Это может потребоваться для заводских приемочных испытаний или может сделать ваше приложение более функциональным за счет предоставления удобных точек доступа для обслуживающего персонала.

Предохранители — предохранители картриджного типа для модульных клеммных колодок Weidmuller с предохранителями

Плавкие предохранители

для клеммных колодок Weidmuller доступны в 4 размерах: 5 x 20 мм, 5 x 25 мм (всплывающая индикация), 1/4 «x 1-1 / 4» и 13/32 «x 1-1 /. 2 дюйма.Эти предохранители охватывают широкий диапазон значений тока, а также предоставляют варианты скорости, с которой предохранитель «сгорит». Щелкните здесь, чтобы выбрать клеммные колодки Weidmuller с предохранителями серии W.

Идентификация — маркировка клеммных колодок

Маркируя клеммные колодки и сборочные шины, вы создаете хорошо организованную и легко читаемую сервисную панель. Weidmuller предлагает различные бирки с предварительно напечатанными символами, буквами или цифрами, а также пустые бирки для нестандартных требований к печати.Эти бирки могут быть помечены горизонтально или вертикально, в зависимости от монтажной ориентации узла рейки клеммной колодки. Щелкните здесь, чтобы увидеть выбор вариантов маркировки.

Инструменты и наконечники для проволоки

Weidmuller также предлагает различные инструменты для упрощения сборки, в том числе отвертки, устройства для зачистки проводов и инструменты для обжима кабельных наконечников. Для использования с многожильным проводом доступна полная линейка наконечников.

Хорошие инструменты упрощают процесс установки. Например, использование отвертки подходящего размера с лезвием правильного размера поможет обеспечить необходимый крутящий момент на винте и минимизировать вероятность повреждения винта и / или клеммной колодки. Устройства для зачистки проводов должны легко регулироваться до необходимой длины.

Кабельные наконечники, хотя и не требуются для многих установок, упрощают ввод многожильного провода в клеммные колодки.Они особенно полезны, когда тонкопроволочный провод часто отсоединяется и снова подключается. Это увеличивает вероятность появления «усов» на внешней стороне блока. Это состояние может вызвать периодические ошибки сигнала, которые может быть сложно устранить. Если вы используете кабельные наконечники, выберите инструмент для крепления наконечников (или обжимные устройства для наконечников) с правильной конфигурацией матрицы для наконечников и сечением проводов, используемых в приложении.

Клеммная колодка с пружинным зажимом | Разъемы

2500+ 0 долларов США. 0884 0,0884 доллара США 5000+ 0,0871 доллара США 0,0871 долл. США Больше

2 0.197 дюймов (5,00 мм) 10 А 250 В 14 ~ 20 1,5 P = 5,0 мм Клеммная колодка с пружинным зажимом RoHS

P = 5,0 мм

В сумке

2

0. 197 дюймов (5,00 мм)

10А

250 В

14 ~ 20

1.5

Серый

2500+ 0 долларов США.0516 0,0516 доллара США 5000+ 0,0507 доллара США 0,0507 доллара США Больше

2 0. 138 дюймов (3,50 мм) 8A 250 В 22 ~ 16 1,5 P = 3,5 мм Клеммная колодка с пружинным зажимом RoHS

P = 3,5 мм

В сумке

2

0.138 дюймов (3,50 мм)

8A

250 В

22 ~ 16

1.5

Серый

2500+ 0 долларов США. 0836 0,0836 доллара США 5000+ 0,0821 доллара США 0,0821 долл. США Больше

Р = 5.Клеммная колодка с пружинным зажимом 0 мм RoHS

P = 5,0 мм

Лоток

—

—

—

—

—

—

—

1000+ 0 долларов США. 1655 0,1655 долл. США Больше

2 0.197 дюймов (5,00 мм) 17 A 450 В 12 ~ 28 2,5 P = 5,0 мм Клеммная колодка с пружинным зажимом RoHS

P = 5,0 мм

В сумке

2

0. 197 дюймов (5,00 мм)

17А

450 В

12 ~ 28

2,5

Серый

1000+ 0 долларов США.2206 долл. США 0,2206 Больше

5 0.197 дюймов (5,00 мм) 10 А 250 В 14 ~ 20 1,5 P = 5,0 мм Клеммная колодка с пружинным зажимом RoHS

P = 5,0 мм

Лоток

5

0. 197 дюймов (5,00 мм)

10А

250 В

14 ~ 20

1.5

Серый

1000+ 0 долларов США.1095 долл. США 0,1095 Больше

2 0.200 дюймов (5,08 мм) 15 A 250 В 14 ~ 22 1,5 P = 5,08 мм Клеммная колодка с пружинным зажимом RoHS

P = 5,08 мм

В сумке

2

0. 200 дюймов (5,08 мм)

15А

250 В

14 ~ 22

1.5

Зеленый

1000+ 0 долларов США.0929 0,0929 долл. США Больше

2 0.200 дюймов (5,08 мм) 15 A 250 В 14 ~ 22 1,5 P = 5,08 мм Клеммная колодка с пружинным зажимом RoHS

P = 5,08 мм

В сумке

2

0. 200 дюймов (5,08 мм)

15А

250 В

14 ~ 22

1.5

Зеленый

2500+ 0 долларов США.0754 0,0754 доллара США 5000+ 0,0741 доллара США 0,0741 долл. США Больше

3 0.138 дюймов (3,50 мм) 8A 250 В 22 ~ 16 1,5 P = 3,5 мм Клеммная колодка с пружинным зажимом RoHS

P = 3,5 мм

В сумке

3

0. 138 дюймов (3,50 мм)

8A

250 В

22 ~ 16

1.5

Серый

1000+ 0 долларов США.1426 0,1426 долл. США Больше

Р = 5.Клеммная колодка с пружинным зажимом 0 мм RoHS

P = 5,0 мм

Лоток

—

—

—

—

—

—

—

1000+ 0 долларов США. 1491 0,1491 долл. США Больше

4 0.138 дюймов (3,50 мм) 24 ~ 16 0,5 ~ 0,75 P = 3,5 мм Клеммная колодка с пружинным зажимом RoHS

P = 3,5 мм

В сумке

4

0. 138 дюймов (3,50 мм)

—

—

24 ~ 16

0,5 ~ 0,75

Серый

1000+ 0 долларов США.2077 долл. США 0,2077 Больше

4 0.200 дюймов (5,08 мм) 15 A 250 В 14 ~ 22 1,5 P = 5,08 мм Клеммная колодка с пружинным зажимом RoHS

P = 5,08 мм

В сумке

4

0. 200 дюймов (5,08 мм)

15А

250 В

14 ~ 22

1.5

Зеленый

1000+ 0 долларов США.1555 0,1555 долл. США Больше

2 0.197 дюймов (5,00 мм) 17 A 450 В 12 ~ 28 2,5 P = 5,0 мм Клеммная колодка с пружинным зажимом RoHS

P = 5,0 мм

В сумке

2

0. 197 дюймов (5,00 мм)

17А

450 В

12 ~ 28

2,5

Серый

2 0.100 дюймов (2,54 мм) 2A 150 В 20 ~ 26 1 P = 2,54 мм Клеммная колодка системы с пружинным зажимом RoHS

P = 2,54 мм

В сумке

2

0.100 дюймов (2,54 мм)

2А

150 В

20 ~ 26

1

Зеленый

2500+ 0 долларов США.0548 0,0548 долл. США Больше

2 0.138 дюймов (3,50 мм) 7A 300 В 22 ~ 18 1,5 P = 3,5 мм Клеммная колодка с пружинным зажимом RoHS

P = 3,5 мм

В сумке

2

0.138 дюймов (3,50 мм)

7А

300 В

22 ~ 18

1.5

Серый

1000+ 0 долларов США.1001 0,1001 доллара США Больше

2 0.200 дюймов (5,08 мм) 10 A 300 В 22 ~ 14 1,5 P = 5,08 мм Клеммная колодка с пружинным зажимом RoHS

P = 5,08 мм

Лоток

2

0.200 дюймов (5,08 мм)

10А

300 В

22 ~ 14

1.5

Зеленый

1000+ 0 долларов США.1303 0,1303 долл. США Больше

4 0.138 дюймов (3,50 мм) 5A 400 В 18 ~ 22 0,75 P = 3,5 мм Клеммная колодка с пружинным зажимом RoHS

P = 3,5 мм

В сумке

4

0.138 дюймов (3,50 мм)

5А

400 В

18 ~ 22

0,75

Серый

1000+ 0 долларов США.1095 долл. США 0,1095 Больше

2 0.100 дюймов (2,54 мм) 2A 150 В 20 ~ 26 1 P = 2,54 мм Клеммная колодка системы с пружинным зажимом RoHS

P = 2,54 мм

В сумке

2

0.100 дюймов (2,54 мм)

2А

150 В

20 ~ 26

1

Зеленый

1000+ 0 долларов США.2255 0,2255 долл. США Больше

4 0.100 дюймов (2,54 мм) 2A 150 В 20 ~ 26 1 P = 2,54 мм Клеммная колодка системы с пружинным зажимом RoHS

P = 2,54 мм

В сумке

4

0.100 дюймов (2,54 мм)

2А

150 В

20 ~ 26

1

Зеленый

Сквозное отверстие, P = 5.Клеммная колодка с пружинным зажимом 08 мм RoHS

Сквозное отверстие, P = 5,08 мм

Лоток

—

—

—

—

—

—

—

1000+ 0 долларов США.1545 0,1545 долл. США Больше

2 0.197 дюймов (5,00 мм) 15 A 250 В 14 ~ 22 1,5 P = 5,0 мм Клеммная колодка с пружинным зажимом RoHS

P = 5,0 мм

Лоток

2

0.197 дюймов (5,00 мм)

15А

250 В

14 ~ 22

1.5

Серый

1000+ 0 долларов США.1764 0,1764 долл. США Больше

4 0.197 дюймов (5,00 мм) 10 А 250 В 14 ~ 20 1,5 P = 5,0 мм Клеммная колодка с пружинным зажимом RoHS

P = 5,0 мм

В сумке

4

0.197 дюймов (5,00 мм)

10А

250 В

14 ~ 20

1.5

Серый

1000+ 0 долларов США.2615 долл. США 0,2615 Больше

7 0.138 дюймов (3,50 мм) 5A 400 В 18 ~ 22 0,75 P = 3,5 мм Клеммная колодка с пружинным зажимом RoHS

P = 3,5 мм

Лоток

7

0.138 дюймов (3,50 мм)

5А

400 В

18 ~ 22

0,75

Серый

1000+ 0 долларов США.1823 г. 0,1823 долл. США Больше

3 0.100 дюймов (2,54 мм) 2A 150 В 20 ~ 26 1 P = 2,54 мм Клеммная колодка системы с пружинным зажимом RoHS

P = 2,54 мм

В сумке

3

0.100 дюймов (2,54 мм)

2А

150 В

20 ~ 26

1

Зеленый

1000+ 0 долларов США.1617 0,1617 долл. США Больше

3 0.200 дюймов (5,08 мм) 10 A 300 В 22 ~ 14 1,5 P = 5,08 мм Клеммная колодка с пружинным зажимом RoHS

P = 5,08 мм

Лоток

3

0.200 дюймов (5,08 мм)

10А

300 В

22 ~ 14

1.5

Зеленый

3000+ 0 долларов США.0869 0,0869 долл. США 6000+ 0,0856 доллара США 0,0856 долл. США Больше

738 Instock Не рекомендуется для новых разработок

2.5 Клеммная колодка с пружинным зажимом RoHS

2,5

—

—

—

—

—

—

—

—

.
