Цветовая маркировка проводов: фаза, земля, ноль

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.

Содержание статьи

• 1 Зачем это надо
• 2 Цветовая маркировка провода заземления
• 3 Цвет нейтрали
• 4 Окраска фазы
• 5 Как определить правильно ли подключены провода
  • 5.1 Проверка с индикатором
  • 5.2 Проверка с мультиметром или тестером

Зачем это надо

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен.  Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

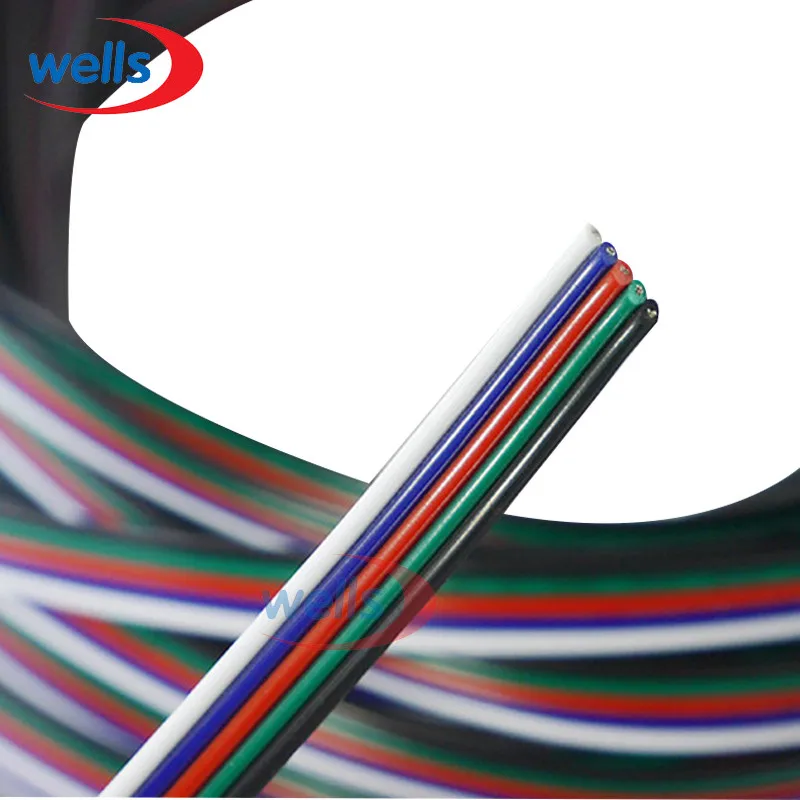

Цвета проводов имеют определенное значение

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

Цвет нейтрали — синий или голубой

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.





Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

• индикаторная отвертка;
• мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

С индикаторной отверткой работать просто

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение)  или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

Тестер дает однозначный ответ

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Какого цвета провода фаза ноль земля

В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл. проводки. Чем помогает данная расцветка?

• быстрая идентификация назначения провода (фаза, ноль или земля)
• уменьшение количества ошибочных подключений в процессе монтажа
• отсутствие необходимости в прозвонке провода для фазировки

Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение.
Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.

Расцветка в сети 220В и 380В однофазного и трехфазного напряжения

В трехфазной сети провода и шины ранее раскрашивались следующим образом:

Фаза А

Желтого цвета

Фаза В

Зеленого цвета

Фаза С

Красного цвета

Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.

С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 (СКАЧАТЬ):

Фаза А

Коричневый

Фаза В

Черный

Фаза С

Серый

Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.

А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.

Буквенное обозначение проводов

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:

Наносить эти буквы лучше всего при помощи специальных колечек бирок.
Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.

Расцветка в сети постоянного напряжения

В сетях постоянного напряжения задействовано 3 шины. Здесь отсутствует привычные нам ноль и фаза. Есть положительный проводник или шина (со знаком плюс) и отрицательный проводник (со знаком минус). Плюсовая шина, по старым правилам должна быть красного цвета, минусовая – синего. Нулевая рабочая шина – голубого.

По новым стандартам с 01.01.2011г:

Плюсовая

Коричневого цвета

Минусовая

Серого цвета

Средний проводник

Синего цвета

Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.

К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения — синего цвета.

При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:

Нестандартные варианты расцветки проводов

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:

• синий
• коричневый
• черный

В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.

Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:

• черный
• синий
• красный

Чтобы по минимуму нарушить ГОСТ и быть близко к его требованиям, фазу делайте черным цветом. Синий – нулевым, а вот красный будет защитным проводником PE.

Только обязательно промаркируйте его на конце желтой и зеленой изолентой.

А что делать, если в кабеле нет вообще ни одного цвета напоминающего фазный провод? То есть отсутствуют цвета черный, коричневый и серый. Тогда выбирайте за фазу тот провод, который максимально близко соответствует к установленному правилами коричневому цвету. Например, красный.

Для двухжильных кабелей, в которых часто попадаются цвета черный и белый, также полагайтесь на ГОСТ:

• черный будет фаза – L
• белый – нулевой совмещенный с заземляющим PEN

Если от 3-х фазного кабеля на 380в отходит отпайка на однофазную сеть 220в, то отходящая жила обязательно должна быть того же цвета, что и провод питания. Когда вам все же попался кабель с отсутствием расцветки жил, можно воспользоваться цветными цифровыми кембриками.

Еще на концах разделки проводов, согласно фазировки, можно одеть разноцветные изолирующие термотрубки или разноцветную изоленту. Чтобы не прибегать к таким методам, заранее на стадии покупки и выбора кабеля обратите внимание на его цветовую расцветку.

Что делать, если кабель уже проложен без соблюдения цветовой маркировки?

Чаще всего можно столкнуться с ситуацией, когда проводка уже проложена, а электрик который этим занимался, как правило не озаботился ознакомиться с правилами цветовой маркировки и ГОСТ. Что делать в этом случае?

Здесь ничего не остается как брать в руки приборы – пробник, индикатор, прозвонку и тратя время, выискивать нужные проводники. После каждого определения того или иного проводника, используйте цветные кембрики для их обозначения согласно ГОСТ и переходите к следующему. Данное обозначение достаточно сделать только в конце и начале кабеля, а не по всей его протяженности.

Фазные проводники от нулевых отличить легко. А как различить нулевой рабочий от защитного, можно ознакомиться в статье «4 способа отличить заземляющий проводник от нулевого».

Советы, связанные с расцветкой проводов, которых следует придерживаться при монтаже:

• старайтесь не использовать кабели разных производителей. Как правило, и расцветки у них не одинаковые, что в дальнейшем может привести к ошибкам при монтаже.
• если вы все же вынуждены работать с кабелями разных производителей и расцветок, в самом начале прозванивайте все жилы и заранее маркируйте их разноцветной изолентой, чтобы не перепутать в дальнейшем. Не надейтесь на свою память
• когда приходится наращивать короткий кабель, то используйте провода тех же цветов, что и на основном участке.
• старайтесь не использовать кабели, в которых нет жил с желто-зеленым цветом (защитный ноль)
• если в кабеле отсутствует жила желто-зеленого цвета, то в качестве земли используйте ближайший родственный цвет.

Понимание цветовых кодов электрических проводов

Готовы вычеркнуть этот электрический проект из своего списка дел? Изучите цветовые коды проводки, чтобы безопасно завершить работу.

AMPOLS/GETTY IMAGES

Цвета электрических проводов

Электрический проход в местном центре благоустройства может быть непосильным даже для опытного электрика. Изолированные провода. Голые провода. Провода всех цветов радуги.

Все провода делают одно и то же, верно? Провести электричество? Так почему же провода бывают такого разного цвета?

Цветовая маркировка дает визуальное представление о назначении провода и потенциальной опасности. Цветовая маркировка важна по нескольким причинам:

• Безопасность: Знание того, какие провода могут быть под напряжением, является обязательным перед началом любого электрического проекта.
• Организация: Аккуратное место означает, что не нужно гадать, что делает каждый провод.
• Душевное спокойствие: В электромонтажных работах присутствует элемент доверия. Если последний человек оставил беспорядок, что еще было сделано неправильно?

В то время как Национальный электротехнический кодекс (NEC) содержит рекомендации для некоторых цветов проводников, о других в кодовой книге ничего не сказано. Однако это не означает, что электрики не разработали систему на протяжении многих лет.

Здесь мы рассмотрим цвета электрических проводов, которые вы, вероятно, увидите в своем доме. Помните, что независимо от цвета, все электрические проводники потенциально могут проводить ток. Всегда проверяйте провода мультиметром или бесконтактным тестером напряжения перед обслуживанием или заменой.



1 / 6

Элли Чайлдресс для семейного мастера на все руки

Черные провода

Черные провода — «горячие» провода. Они передают ток от электрической панели дома к светильнику, прибору или другому устройству, которому требуется электричество. Нет требований NEC, чтобы горячие провода были черного или любого другого цвета, но черный цвет подходит для бытового использования. Черные провода также могут передавать ток от выключателя к свету. Этот участок цепи называется ветвью переключателя. Провода-путешественники, используемые для соединения двух или более выключателей, управляющих одним светом, также могут быть черными, хотя используются и другие цвета.

Поскольку черные провода так часто используются для передачи электричества, всегда предполагайте, что они горячие. Прежде чем отрезать или отсоединить черный провод, убедитесь, что цепь разомкнута на прерывателе.

2 / 6

Элли Чайлдресс для семейного мастера на все руки

Красные провода

Красные провода также являются горячими проводами. Для работы крупных приборов, таких как кондиционеры, требуется 240 вольт, а для этого требуется два провода питания вместо одного. Черный часто используется для одного горячего, красный для другого. Красные провода также могут быть ножками переключателя, особенно если вам нужны две ножки переключателя для одного устройства. Один пример: потолочный вентилятор со встроенным освещением, которым вы хотите управлять отдельно.

Если вы живете в новом доме с проводными детекторами дыма, их соединяет красный провод, так что если сработает один, сработают и все остальные.

Красные провода используются так же, как и черные провода, поэтому предположим, что они горячие. Всегда проверяйте любой красный провод, прежде чем отрезать или отсоединить его.

3 / 6

Элли Чайлдресс для семейного мастера на все руки

Белые и серые провода

Белые и серые провода представляют собой заземляющие проводники, также известные как нейтрали. После того, как черный или красный провод несет электричество к светильнику, прибору или устройству, нейтраль возвращает его на панель. Затем процесс повторяется в бесконечном цикле.

NEC разрешает заземляющим проводникам быть белого или серого цвета или иметь три белые или серые полосы на любом цвете фона, кроме зеленого. Другие конфигурации разрешены для конкретных приложений.

Белые или серые провода с черной, красной или другой цветной лентой на концах указывают на то, что проводник используется не как нейтральный, а как горячий. В любом случае по этим проводникам течет ток, поэтому всегда обращайтесь с ними как с током.

4 / 6

Элли Чайлдресс для семейного мастера на все руки

Зеленые, зелено-желтые и неизолированные провода

Зеленые, зеленые с желтыми полосами и неизолированные провода (провода без изолирующего покрытия) являются грозозащитными. Медь является наиболее распространенным материалом для заземляющего провода, но можно использовать и алюминий. Провода заземления действуют как предохранительный клапан для тока, который непреднамеренно уходит от оборудования, которое он должен обслуживать. Провода заземления направляют этот непреднамеренный ток на землю, чтобы люди не были поражены электрическим током.

Когда цепь работает нормально, провода заземления не пропускают ток. Но они могут, поэтому всегда проверяйте их, прежде чем отрезать или отсоединить. Вы не знаете, правильно ли подключил предыдущий домовладелец — или, если уж на то пошло, электрик.

5 / 6

Элли Чайлдресс для семейного мастера на все руки

Синие и желтые провода

Синие и желтые провода иногда используются в качестве контактных проводов в трех- и четырехпозиционных переключателях. Иногда они используются в качестве переключателей, особенно если электрические провода вашего дома проходят через трубы в стенах, на чердаке или в подвале.

Однако чаще электрики в жилых помещениях выбирают кабели, содержащие черные и/или красные провода, в качестве проводников или переключателей. Эти кабели крепятся непосредственно к шпилькам без использования защитной трубы.

Синие и желтые провода часто встречаются в коммерческих и промышленных зданиях, где используется трехфазное питание (ваш дом однофазный), но они также могут использоваться в жилых зданиях. Поэтому, даже если вы не будете часто видеть эти провода, они всегда используются для передачи тока. Относитесь ко всем, кого видите, как к живым.

6 / 6

Гольдмунд/Getty Images

Оранжевый, коричневый, розовый и фиолетовый провода

Завершают список цветов электрических проводов оранжевый, коричневый, розовый и фиолетовый.

В домах США оранжевый цвет чаще всего используется в качестве красного провода, особенно в 240-вольтовой цепи, где необходимы два провода под напряжением. Вы также могли видеть оранжевые провода в цепи пожарной сигнализации.

Розовый и фиолетовый менее распространены, но их можно использовать в качестве путеводных или стрелочных переводов, а также в качестве проводки управления диммированием света. Коричневые проводники используются в основном в трехфазных сетях, но вы наверняка можете увидеть их и у себя дома. Если вам кажется, что цветов много, вы правы. NEC не указывает, что горячие проводники должны быть определенного цвета. Таким образом, наличие нескольких узнаваемых опций при подключении цепей, переключении ног и перемещении помогает электрикам оставаться организованными и безопасными.

Первоначально опубликовано: 12 февраля 2021 г.

Элли Чайлдресс

Элли Чайлдресс — лицензированный электрик и писатель-фрилансер, проживающий в Далласе, штат Техас.

Заземление и нейтраль, красный и черный

Цветовые коды электрических проводов: заземление и нейтраль, красный и черный

Фото: Wattanaphob Kappago / EyeEm / Getty Images

Основные моменты

• Электрические провода завернуты в цветные изоляционные кожухи, чтобы указать назначение каждого провода.

• Зеленый, зеленый с желтой полосой или голая медь — это провода заземления .

• Черные провода — это горячие провода , которые идут к электрической розетке от выключателя.

• Красные провода — это горячие провода , обычно используемые в розетке на 240 вольт или когда настенный выключатель управляет розеткой.

• Синие и желтые провода являются горячими проводами для потолочных вентиляторов и трех- или четырехпозиционных переключателей.

• Белые или серые электрические провода относятся к нейтральным проводам.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Все домашние электрические провода, произведенные в США, соответствуют стандартным цветовым кодам — NFPA 70, Национальным электротехническим нормам (NEC) — установленным Национальной ассоциацией противопожарной защиты. Каждый цвет определяет функцию провода в цепи. Прежде чем пытаться починить неисправный выключатель, заменить потолочный светильник или соединить провода, узнайте о красочном и невероятно важном мире электропроводки.

Прежде чем мы начнем, важно отметить, что работу с любым типом электропроводки обычно лучше доверить профессионалу, и она может быть очень опасной. Действовать с осторожностью.

Почему электрические провода окрашены?

Если вы когда-либо были свидетелями того, как мерцают лампочки или пропало электричество из-за скачка напряжения, возможно, вы побежали к электрощиту, чтобы проверить, что не так. Открыв панель, вы наверняка увидели множество спутанных цветных проводов. Если вы когда-нибудь задумывались, почему они окрашены именно так, то на это есть веская причина.

Электрические провода завернуты в цветные изоляционные кожухи, чтобы указать назначение каждого провода. Сегодня все производимые электрические и электронные устройства используют цветовую маркировку для быстрой и безошибочной идентификации каждого провода:

• Горячие или находящиеся под напряжением цепи могут быть окрашены в черный или красный цвет, но иногда в синий и желтый.

• Нейтральный провод может быть белого или серого цвета.

• Провод заземления может быть зеленым, зеленым с желтой полосой или оголенным медным проводом.

Поскольку эти цвета могут различаться, изучение веревок может поначалу немного сбивать с толку. Однако знание того, что означают цвета и почему они важны, может помочь вам во время отключения электроэнергии или когда пришло время проверить установку нового светильника из вашего списка дел. Но помните, что большинство электрических проводов находятся под высоким напряжением, которое может причинить вам вред, если вы не будете осторожны, и вы должны относиться ко всем цветам с осторожностью.

Какие бывают цвета электрических проводов?

Если вы когда-нибудь чувствовали легкий толчок при случайном контакте с оголенным проводом или при попытке починить выключатель, вы знаете, насколько опасной может быть электрическая проводка. К счастью, различные покрытия электрических проводов вокруг медных проводников могут помочь вам определить все подсказки, которые могут вам понадобиться, чтобы определить, является ли провод заземленным, горячим или нейтральным.

Зеленый, зеленый с желтой полосой или голая медь: заземляющие провода

Зеленый — наиболее распространенный цвет заземляющего провода, но зеленые провода с желтыми полосами и оголенные медные провода (без цветной изоляции) также являются заземляющими проводами. Заземляющие провода — это проводники, похожие на амортизаторы, цель которых — предоставить электричеству безопасное место для прохождения — в землю под вашим домом.

Заземляющий провод помогает положительным зарядам в розетках и электрических панелях вашего дома попасть на землю прямым, контролируемым и безопасным способом, где они могут высвобождаться без риска возгорания или поражения электрическим током. Другими словами, эти провода снижает риск электрической перегрузки , перенаправляя избыточное электричество во время скачка напряжения от таких вещей, как короткое замыкание или удар молнии.

Скорее всего, если у вас новый дом, построенный после 1960 года, у вас правильно заземленная система. Однако, если ваш дом был построен до 1960 года, есть безопасный и простой способ убедиться, что ваша электрическая система заземлена. Просто взгляните на свои торговые точки.

Все еще не уверены? Не рискуйте шоком и вместо этого обратитесь к местному электрику .

Фото: sturti / E+ / Getty Images

Черный: Горячая проволока

Возможно, вы строили простые схемы на уроках естествознания, используя батарею и лампочку, при этом электрический ток шел от батареи (источника) к лампочке, затем вернуться к источнику.

Провод, по которому шло электричество, был горячим или токопроводящим.

В домашней электропроводке этот провод обычно черный, но может быть и красным (подробнее об этом чуть позже). Черные провода — это всегда горячие провода, по которым проходит электричество. Вы всегда должны относиться к ним с особой осторожностью. Они питают выключатель или розетку, а также иногда используются в качестве ножки переключателя или соединения, идущего от выключателя к электрической розетке.

Красный: Горячий провод

Обычно красный провод можно увидеть только в том случае, если в розетке используется напряжение 240 вольт или когда настенный выключатель управляет розеткой. В этом случае, когда выключатель находится во включенном состоянии, красный провод будет подавать питание в розетку вместо черного провода. Как и черные электрические провода, красные провода также являются горячими или находящимися под напряжением.

Красный также может быть соединительным проводом между двумя датчиками дыма, которые жестко подключены. Кроме того, если ваша монтажная коробка рассчитана на 240 вольт вместо 120 вольт, вы даже можете увидеть как красный, так и черный провода.

«Еще одно распространенное место, где вы можете увидеть красный провод, — это трехпозиционный переключатель», — говорит Тайлер Кизер, специалист по домашней энергетике в Switch Electric. «Это когда у вас в доме есть два выключателя, которые управляют одним и тем же светом. Красный провод используется в качестве второго пути для передачи электроэнергии от одного переключателя к другому. Когда вы работаете с этими переключателями, вам нужно соблюдать осторожность, потому что красный провод также может находиться под напряжением в зависимости от того, в каком положении в данный момент находятся трехпозиционные переключатели».

Синий и желтый: горячие провода

Синие и желтые провода редко можно увидеть в обычной розетке. Хотя эти провода являются проводами под напряжением и передают питание, вы можете видеть только желтые провода в качестве ножек переключателя к потолочным вентиляторам или розеткам, управляемым выключателями света.

Вы также можете увидеть синие провода, используемые в трех- или четырехпозиционных переключателях. Например, если у вас есть выключатель света внизу и вверху лестницы, который управляет одним и тем же светильником. Однако это очень редко, и обычно вы видите красный провод в конфигурации такого типа, как упоминалось ранее. Возможно, вы видели синие провода , если вы когда-либо подключали трехпозиционный переключатель или четырехпозиционный переключатель.

Белый или серый: нейтральные провода

Белые или серые электрические провода являются нейтральными проводами; белый провод встречается в большинстве домов чаще, чем серый.

Нулевой провод предназначен для обеспечения обратного пути для электричества в цепи и обычно соединяется на главном электрическом щите с одним токопроводящим металлическим элементом, известным как нейтральная шина. Хотя они и называются нейтральными проводами, по ним может проходить электрический ток, поэтому, как всегда, с такими проводами лучше обращаться осторожно.

Устранение проблем с электричеством не так просто, как замена лампочки. Фактически, Управление пожарной охраны США перечисляет неисправность электрооборудования как одну из главных причин домашних пожаров . Провода имеют цветовую маркировку по какой-то причине, поэтому, прежде чем вы начнете возиться с розеткой или устанавливать новый прибор в своем доме, убедитесь, что вы понимаете различия и относитесь ко всем им с особой осторожностью.
