Значок переменного тока на мультиметре: Расшифровка обозначений на мультиметре, что означают кнопки и значки?

Содержание

Как измерить силу тока мультиметром?

Хороший хозяин должен позаботиться о том, чтобы неполадки в электросети дома были заранее выявлены и ликвидированы ещё до конечной поломки. В этом может помочь мультиметр, позволяющий проводить тестирование бытовой техники и освещения.

Помимо этого, с помощью прибора легко определяется напряжение, уточняются показатели диодных транзисторов. Существует достаточное количество мультиметров различного вида. Они отличаются по точности и функциональности.

Особенности

Для начала изучите инструкцию о порядке выполнения действий мультиметром. Предварительно потренируйтесь на батарейке, которая имеет слабый питательный элемент. Если у вас небольшой опыт использования прибора, то старайтесь строго соблюдать инструкцию, изучив все возможности мультиметра.

Стоит также отметить, что при измерении силы тока нужно соединить щупы в последовательном порядке согласно допустимой нагрузке. Измеряя же две величины, соединить параллельно.

Мультиметр измеряет силу электрического тока в амперах. Ещё в школе нам объясняли, что электрические токи являются направленными движениями заряженных частиц по проводникам. Возникают они с электродвижущими силами, появляющимися вследствие разницы полюсных напряжений на активированном источнике питания.

Проще говоря, сила тока демонстрирует количественную составляющую тех самых частиц с зарядом, которые проходят через определённый схематический элемент в конкретную единицу времени.

На показатель величины силы тока оказывают влияние несколько параметров.

  • Связанное прямой пропорциональностью напряжение. Увеличение силы напряжения провоцирует увеличение силы тока.
  • Оказывающее противоположное воздействие сопротивление. Возрастая, оно снижает силу тока.

В независимости от общего количества гнёзд мультиметра, каждый из приборов может иметь несколько типов выходов, обозначающихся различными оттенками.

Общий массовый выход окрашивают в тёмный цвет, обозначают «-» или «com». Измерительный потенциальный выход окрашивается красным цветом. Каждый параметр измерения может иметь своё входное гнездо. Не бойтесь запутаться с гнёздами, так как каждое обозначается соответствующими единицами.

Ещё один элемент – это использующаяся для установления пределов измерения рукоятка мультиметра.

Она может поворачиваться вокруг своей оси. Цифровые мультиметры имеют значительно большие предельные значения, чем аналоговые. Помимо этого, в цифровой вариант прибора включаются специальный перечень опций, таких как сигналы со звуком и прочее.

Любой прибор для измерения рассчитан на свой предел максимума, поэтому выбирая электросети для теста, силу тока, необходимо проверить, стоит сравнить её мощность с пределами, на которые рассчитан прибор.

Таким образом, проходящая в электроцепи токовая сила, равная 180 А, не может измеряться с использованием мультиметра с пределом максимума 20 А. Итогом такого тестирования станет неисправность мультиметра от сгорания прибора. Ознакомится с максимальными предельными возможностями устройства можно, заглянув в паспортные данные мультиметра или поискав показатели на корпусной основе самого устройства.

Максимальную популярность завоевали мультиметры с цифровым дисплеем, на котором демонстрируются показания в точных выражениях. Научиться использовать такой прибор достаточно легко. Стоимость большинства моделей крайне доступная, что позволяет подобным мультиметрам стойко удерживаться в домашнем инструментальном наборе.

Цифровой мультиметр

Самым удобным можно назвать мультиметр, в котором достаточно просто установить конкретный измерительный режим. Диапазон допуска дополнительно указывать не надо, так как устройство само подстраивается под показатели цепи, проводит замеры и выдаёт необходимый результат.

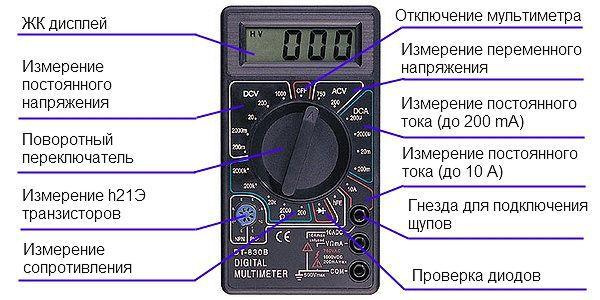

На представленном ниже изображении в первой позиции показана рукоятка, имеющая несколько положений, демонстрирующих напряжение переменное и постоянное.

Первое обозначается V AC (значок ~), последнее DC (—), в диапазоне вольт и милливольт. Аналогичной является и сила тока А, не имеющая разделения на токовые типы, но имеющая градацию в амперах и миллиамперах.

Помимо этого, обязательной является функция замеров сопротивлений и цепных прозвонов.

Внизу располагается несколько гнёзд, использующихся для активизации проводов измерения. Обозначенное второй позицией СОМ гнездо используется для главного провода чёрного цвета. Третья позиция показывает гнездо для проведения основных измерений с использованием красного шнура. Ниже указаны допустимые пределы измерения напряжения и тока. Четвёртое гнездо, обозначающееся на изображение 4 позицией, используют для замера в амперах токовой силы, с максимальным пределом не больше 10 А. Все показания появляются на дисплее с цифровой графикой, который обозначена 5 позицией.

Мультитестер с указанием диапазона измерения более распространён, прежде всего из-за того, что стоит значительно дешевле.

Используя мультиметр, необходимо указывать и режим работы, и токи переменные, постоянные. В этом же секторе устанавливается переключатель в необходимом измерительном диапазоне, выраженном в мА, µА и А. На показанном примере продемонстрировано 4 гнездовые подключения. Два из них для красных проводов, измеряющие до 200 мА и до 10 А. Напряжение, сопротивление, ёмкость и другие показатели измеряются при помощи отдельного гнезда.

Подготовительный этап

Перед началом работы переключите мультиметр в сектор А, соответствующий измерению тока, выбирая нужный предел.

Для тока постоянного используется обозначение DA, а для переменного – CA. Правда, некоторые сегодняшние приборы для измерения постоянных токов могут иметь одно положение, а для переменных другое.

Для того чтобы не совершить ошибку, ориентируйтесь на литеры, имеющиеся на лицевой стороне панели. Они не отличаются на разных приборах, однако, стоит понимать показания конкретной величины обозначения каждой из них.

Описание процесса

Для того чтобы измерить силу тока мультиметром, необходим подключить его к разрыву электроцепи. Именно в этом заключается различие от замера напряжений, путём присоединения тестера параллельно к цепи. Таким образом, измерительный аппарат станет цепной частью, через которую будет проходить ток. Всем известно, что ток в любом месте цельной цепи постоянен.

Иными словами, сколько тока «попало», столько должно потом и «пропасть». Значит, место подключения аппарата сильного значения иметь не будет.

Воткнутый в СОМ щуп чёрного цвета трогать не нужно, красный же следует перенести в гнёзда mA, xA. В последнем «х» обозначает потребление силы тока, которую сможет измерить аппарат. В зависимости от значения силы, которую вы хотите замерить, следует подключение щупа красного цвета. Если вам неизвестно, количество тока, которое будет протекать внутри цепи, то следует подключиться к хА.

Для измерения переменного напряжения утечки сил тока необходимо установить вращающуюся рукоятку на знак измерения токовой силы переменного напряжения «А~». Далее по вышеописанной схеме выполняется замер. Стрелка шкалы аналогового аппарата отображает величины показателей тока, проходящего через прибор.

Светодиодный аппарат показывает количество тока на дисплее.

Если отсоединить одно гнездо радиоэлемента с помощью паяльника, то получится оборвать цепочку. В экстренных случаях следует перекусить провода с помощью кусачек или пассатижей.

Данной проблемы не будет при измерении тока в батарейке или аккумуляторе, так как сама цепь предельно простая.

Измеряем утечку тока в авто

Любая машина имеет своё минимальное количество утечки тока, которое варьируется, в амперах, от 0,01 до 0,08. Для начала стоит разобраться с причинами утечки тока в автомобиле. Одной из них может быть то, что владелец просто забыл выключить световые приборы, например.

Существуют автомобили, в которые встроена дурная заводская задумка. Таковой можно считать стекольный обогрев, который ведёт свою цепочку питания, минуя замок зажигания. Не забываем про детей, которые так любят посидеть на водительском сиденье, покрутив различные рычаги приборов.

Второй глобальной причиной может быть неправильное подключение. Так, в период глобального интереса автолюбителей к музыке и магнитолам заряд батареи таял на глазах. Происходило это потому, что установщики не умели правильно подключать приборы. Один проводок зажигания, пропущенный через замок зажигания, делал своё дело. Если вам установили противоугонную систему, а наутро вы обнаружили пустой аккумулятор, то и гадать нечего.

Ещё советуем не оставлять регистраторы, радары и прочие приборы в прикуривателях и розетках. Не все машины обеспечивают их при неработающем зажигании.

Для того чтобы определить утечку тока, необходимо выполнить некоторые действия. Итак, открыв капот, открутите клемму с минусом от аккумулятора. Далее, сняв её, устанавливайте мультиметр в режим ампеража. В разрыв промеж клеммой и контактом АКБ поместите щуп. На табло появляются цифры, которые отражают величину утечки. Если вы видите показания в мА, то можете быть спокойны. Если же измерения представлены в амперах, то поспешите принять определённые меры.

Меры безопасности

Не забудьте обесточить сеть электроэнергии перед тем, как начать проводить замеры мультиметром. Перестраховываясь, проверьте кабельную изоляцию, так как продолжительная эксплуатация нарушает её целость. Из-за этого появляется возможность пораниться электротоком. При работе используйте резиновые перчатки.

В следующем видео вы узнаете, как измерить силу тока в розетке.

Dcv и acv обозначение на мультиметре: расшифровка

Есть различные измерительные устройства для работы в электрических цепях. Чтобы определить напряжение, ток, сопротивление, необходимо произвести настройки. DCV и ACV на мультиметре отображает тип цепи.

Что такое мультиметр

Мультиметр называют комбинированным измерительным устройством. Оно сочетает в себе омметр, вольтметр, амперметр. Устройство может использоваться в цепи постоянного, переменного тока. Модели выбирают из-за их компактности и точности.

Мультиметр

Востребованными остаются цифровые измерители, которые имеют преимущество перед аналоговыми приборами. Показатель погрешности не превышает 15%. Устройства отличаются по разрядности, учитывается класс проводимости.

Расшифровка DCV и ACV

Если взглянуть на панель мультиметра, видны надписи DCV и ACV. DCV — это «постоянное напряжение», а ACV — это «переменный тип». Отличие заключается в изменении величины либо направлении электрического потока.

Измерение мультиметром

Важно! Постоянный ток стабилен и движется в одном направлении.

На графике величина выглядит, как прямая линия. Чтобы произвести замер электрического тока, необходимо использовать мультиметр. Если требуется увидеть пульсацию, надо потратить некоторое время. При постоянном токе напряжение может быть понижающим либо возрастающим.

Заряженные частицы при этом движутся в заданном направлении по схеме. Учитывается их количество и скорость передвижения внутри проводника. Речь идёт о металлах, ионах, электронах и т. п. На заряды действует электрическое поле. Оно отвечает за распределение элементов. В стационарной модели заряды держаться кучно.

Постоянный ток

В случае с переменным током величина изменяется. Мультиметр показывает колебания энергетического потока (иначе он называется синусоидальным). Если подключить измерительный прибор, заметна малая либо большая амплитуда тока.

Важно! Ещё один фактор это направление заряженных частиц.

Характеристика подчиняется алгебраическим правилам и можно высчитать положительный, отрицательный коэффициент. Взглянув на диаграмму, можно увидеть связь между показателем тока и временем.

Переменный ток

Обозначение на мультиметре

При использовании измерительных приборов часто встаёт вопрос обозначения на мультиметре, расшифровка. Режимы DCV и ACV у моделей прописываются английскими буквами. Также есть укороченные обозначения DC и AC. Если встречается компактная панель, вовсе может быть «A» и «V». На китайской мультиметровой технике прописаны надписи «ACA» и «ACV».

ACA и ACV

Как использовать мультиметр

Мультиметр отлично подходит для диагностики неисправности электрооборудования, однако важно знать основные правила эксплуатации. Тестеры отличаются по функциональности, внешнему виду, но можно дать общие рекомендации. Простые варианты для домашнего использования имеют стандартные функции и годятся для измерения напряжения, сопротивления, силы тока.

Все данные отображаются на экране, а измерения производятся щупом. Чтобы выбрать режим, нужно крутить поворотный механизм пока отметка не совпадет с надписью. На экране отображается вся необходимая информация, есть текст и значки. Распространенными считаются варианты на четыре заряда.

Тестеры на четыре заряда

Интересно! Значки показывают уровень заряда аккумулятора и выбранный режим.

Необходимо учитывать единицы измерения и тип цепи. Также предусмотрена кнопка включения-выключения прибора. При выборе определенного режима учитывается рабочий диапазон мультиметра. Обратив внимание на значения, можно заметить, что есть разделение для цепей постоянного и переменного тока. Установлены выделенные кнопки для замера сопротивления, проверки транзисторов и прозвона элементов.

Прозвон элементов

При замере необходимо начинать с меньших единиц и продвигаться далее. На панели нет обозначения больших значений, поэтому используются сокращения. К примеру, проверяя сопротивление, рядом с отметками можно увидеть надписи — «микро», «мили», «кило», «мега». Таким образом удается избежать длинных значений. В случае с напряжением имеет смысл двигаться от большего к меньшему.

У стандартной модели есть разъём для подключения щупа. Чёрный провод является общим, а красный используется с целью замера силы тока, сопротивления, напряжения. Разъем постоянного тока обозначается как ADC, но китайцы используют сокращение — AC. Общий выход находится под надписью COM или встречается текст «common».

COM на мультиметровом устройстве

Измерение с помощью мультиметра

Чтобы произвести замер постоянного напряжения, необходимо выбрать соответствующее значение на поворотном механизме — DCV. Проверяется подключение щупа и общего разъёма. Начинать следует с максимального значения на панели. Щуп фиксируется на компоненте, например, клемме батарейки. Экран в автоматическом режиме покажет значение, можно узнать точную величину.

Важно! Если на дисплее перед цифрами указываются нули, значит, следует понижать единицы измерения.

Чтобы проверить переменное напряжение в цепи, стоит поставить переключатель на надпись ACV. Следуя инструкции, важно установить щупы на контактах элемента. К примеру, это может быть розетка 220 вольт. Как в случае с постоянным током, необходимо начинать с максимальной отметки рабочего диапазона.

Дисплей тестера

Меры безопасности

При использовании мультиметра важно придерживаться правил:

  • не допускается напряжение свыше 500 в,
  • необходимо проверять тестер,
  • необходим учет рабочей температуры.

Выше рассмотрены обозначения на мультиметре, дана их расшифровка. Раскрыты режимы DCV и ACV постоянного, переменного тока. Чтобы использовать мультиметр, необходимо знать о мерах безопасности.

Как измерить силу тока мультиметром: постоянного и переменного тока

Для проведения расчетов и подбора необходимых элементов электрической цепи часто требуется измерить силу тока в ней. Сделать это можно с помощью расчетов, но наиболее простой способ — это использование специальных приборов.

Чем можно измерить силу тока

Чтобы определить мощность потребления и силу тока, требуется электрический измерительный прибор, который может измерять эти параметры с учетом особенностей переменного и постоянного тока. Типов таких устройств существует всего два:

Стационарные амперметры
  • Амперметр — специальное устройство для измерения исключительно силы тока в цепи. Амперметр включается в тестируемую цепь последовательно с потребителями электрического тока. На шкале прибора, помимо основных значений, в амперах используются также миллиамперы. На ампераж нужно обращать особое внимание. Существуют электронные и механические варианты устройства.
Обычный амперметр
  • Мультиметр — это электронное измерительное устройство, которое помогает мерить различные параметры цепи (сопротивление, напряжение, разомкнутая цепь, пригодность для аккумулятора, включая и силу тока).
Мультиметр

Что такое мультиметр?

Мультиметр — это универсальное комбинированное измерительное устройство, которое объединяет функции нескольких измерительных устройств, то есть измеряет практически все показатели цепи. Самый маленький набор функций мультиметра — это измеритель напряжения, силы заряда и сопротивления. Однако современные производители не останавливаются на достигнутом, а вместо этого добавляют ряд функций, таких как емкостное измерение конденсаторов, частоты тока, проверку диодов (измерение падения напряжения на pn-переходе), звуковых датчиков, измерений температуры и измерения определенных параметров транзистора, встроенный генератор низких частот и многое другое.

Мультиметр может быть:

  • Аналоговый. В этом типе приборов присутствует индикатор, который имеет несколько шкал (по одной на каждый вид измерения). Аналоговые тестеры имеют ряд недостатков, в первую очередь — это большие ошибки и погрешности в измерении. В конструкцию многих моделей включен специальный подстраиваемый резистор, который при правильной настройке несколько улучшает работу прибора, повышая точность выдаваемых результатов. Но все же сейчас большее распространение получили цифровые модели.
  • Цифровой. Единственная внешняя разница между цифровым устройством и аналоговым устройством — это экран, который численно представляет измеренные параметры. Старые модели оснащены дисплеем из светодиодов, более новые варианты оснащены жидкокристаллическим экраном. Недостатком этих устройств является то, что они имеют высокую стоимость: их цена в несколько раз превышает стоимость аналогового тестера.
Подключение различных мультиметровых приборов в цепь

Требования для измерения силы тока

Чтобы померить силу заряда в розетке, нужно обязательно следить за выполнением некоторых требований:

  • Важным условием для измерения силы тока является включение резисторов или обычных ламп в цепь ограничения сопротивления. Этот элемент защитит прибор от нагрева и возгорания из-за слишком большой нагрузки.
  • Если текущая сила в цепи не отображается на индикаторе, выбранное предельное значение является неправильным и должно быть уменьшено на одну позицию. (Так надо продолжать до тех пор, пока на экране не появится истинное значение). Требуется быстрое измерение — время контакта с кабелем составляет менее одной или двух секунд. Это особенно актуально для аккумуляторов с низким энергопотреблением.

Важно! Предел выбирается с учетом наибольших возможных отклонений полученных измерений от ожидаемого результата.

Приборы для измерения силы тока должны также соответствовать утвержденным стандартам ГОСТа:

  • показывающие устройства должны иметь точность в пределах от 1 до 2,5,
  • приборы на подстанциях допускаются 4 класса точности,

Класс по точности приборов, установленных на трансформаторах указаны в таблице:

Класс прибораКласс измерительных трансформаторовКласс шунта и добавочного сопротивления
4,03,0-
2,51,0 (3,0)0,5
1,50,5 (1,0)0,5
1,00,50,5
0,50,20,2

Как проверить силу тока

Измерение силы постоянного и переменного тока не имеет кардинальных отличий, но все же данные операции имеют свои тонкости.

Наглядная схема подключения амперметра

Постоянный ток

Измерение постоянного тока выполняется в несколько несложных этапов:

  1. На мультиметре требуется изменить положение красного щупа. Если неизвестно даже приблизительное значение силы в цепи, то из соображений безопасности и сохранности прибора придется выбрать наибольшее значение.
  2. Регулятор нужно поставить в положение из сектора «А», выбрав самый подходящий предел значений.
  3. Последовательно подключить мультиметр к цепи, где должно быть измерено текущее значение.
  4. Далее необходимо включить питание и наблюдать за появлением числовых значений на цифровом табло.

Как проверить переменный ток мультиметром

В случае, когда должна измеряться сила переменного электричества, требуется поставить регулятор в соответствующее положение, также предварительно выбрав предел. Далее процесс измерения ничем не отличается от нахождения силы постоянного заряда.

Измерение силы переменного тока

Меры безопасности

Процесс измерения тока с помощью мультиметра несложен. При его прохождении требуется соблюдение определенных норм безопасности:

  • Перед непосредственным проведением измерительных работ необходимо обесточить цепь.
  • Также периодически нужно проводить проверку изоляции кабеля — иногда он может повредить сам себя при длительном использовании и привести к значительному увеличению вероятности поражения электрическим током.
  • Использовать при проведении любых ремонтных, монтажных и измерительных работах только резиновые перчатки, которые обладают изоляционными свойствами.
  • В помещениях с высоким уровнем влажности воздуха запрещается проведение измерительных работ. Дело в том, что влага обладает высокой электропроводностью, и риск удара током возрастает. При ударе током незамедлительно нужно сообщить об этом в скорую помощь или экстренную службу.
  • Проводить работы с электричеством лучше вдвоем.
  • После завершения всех работ можно обратно включить питание.

Замер силы тока проводится амперметром или мультиметром. При использовании последнего важно правильно выбрать режим работы и предел, которого может достигнуть ток в цепи. Оба эти прибора боятся высокого напряжения.

Устройство аналогового и цифрового мультиметра

Среди радиолюбителей мультиметр часто называют тестером. Но правильней будет все-таки «мультиметр», так как он имеет дополнительные функции, и помимо напряжения и силы тока измеряет другие показатели в широком диапазоне. У современного прибора устройство довольно сложное, но в принципах работы интересно разобраться, чтобы понимать, как происходят измерения.

Классификация

По представлению измеряемых показателей мультиметры разделяют на аналоговые (стрелочные) и цифровые. В аналоговых тестерах отклонение стрелки на градуированной шкале показывает результат измерения. Цифровые мультиметры информацию отображают в виде цифр на жидкокристаллическом или подобном ему экране.

Принципиальная схема мультиметра со стрелкой выглядит проще, чем у его собрата, поэтому зачастую для цифрового прибора в инструкции предоставляют функциональную или структурную схему.

По конструкции их можно так же разделить на два вида:

  • стационарные;
  • мобильные (карманные).

Наиболее простые – это стрелочные карманные мультиметры. Они представляют собой микроамперметр с набором высокоточных резисторов большого и малого номинала, а для измерения сопротивления имеют встроенный источник питания.

Стационарные мультиметры работают от сети переменного или постоянного тока.

Как правило, это высокоточные приборы со сложной схемой, используемые в лабораториях и различных сервисных центрах.

Дополнительно они имеют разъемы типа RS232, которые позволяют подключаться к компьютерам и создавать на их базе информационно-измерительные системы. В специализированных промышленных комплексах их используют в виде отдельных блоков совместно с другой аппаратурой.

Кроме измерения основных параметров тока в них закладывают еще другие возможности. Некоторые могут измерять температуру, частоту, скважность, выступать в роли генератора синусоидальных или прямоугольных сигналов.

Устройство мультиметра стационарного типа таково, что в нем используются достоинства аналоговых и цифровых приборов. Например, управляемый микропроцессором жидкокристаллический экран, представляет информацию в удобном для восприятия виде. Кроме цифровых показаний, он выдает изображение шкалы и стрелки в соответствующем сигналу положении, как на аналоговом мультиметре.

Простейшая схема

На рисунке представлена принципиальная схема мультиметра. Это самый простой вариант. Как видим, он имеет три шунтирующих резистора номиналами 0,5 Ом, 4,6 Ом и 46,3 Ом.

В режиме миллиамперметра он обеспечивает, при подключении к соответствующим выводам, измерение силы тока в трех диапазонах: 300 мА, 30 мА и 3 мА. Шунты необходимы для защиты мультиметра и измерения тока в различных диапазонах.

Добавочные резисторы номиналом 950 Ом, 10 кОм и 100 кОм предназначены для измерения напряжения в трех диапазонах: 3 В, 30 В и 300 В. Сопротивление измеряется при подсоединении к контактам Rx измеряемой нагрузки.

Перед замером, при закороченных контактах измерительных щупов, переменным резистором R3 выставляется ноль на шкале измерения сопротивления. Данный тестер предназначен только для измерения постоянного тока.

Для того чтобы он мог измерять переменный ток, в схему необходимо ввести выпрямительные диоды. Это связано с тем, что магнитоэлектрический механизм микроамперметра, в силу своего принципа действия, может измерять только постоянный ток.

Принципиальная схема мультиметра, если он стрелочный, меняется от прибора к прибору незначительно. Могут быть другие номиналы сопротивлений из-за использования различных микроамперметров, но суть не изменится. Поэтому ремонтировать их просто, в отличие от цифровых тестеров.

Структурная схема цифрового прибора

В настоящее время большинство мультиметров, выпускаемые промышленностью, являются цифровыми. Оно и понятно. Благодаря использованию современной элементной базы с большим входным сопротивлением, появилась возможность создавать многоразрядные точные аналогово-цифровые преобразователи электрического сигнала.

Это в свою очередь позволило уменьшить погрешность измерения, а применение цифровой индикации обеспечило легкое считывание информации.

В случае со стрелочными мультиметрами это затруднено, так как при погрешности 0,2% и выше прочитать точное показание будет практически невозможно из-за плотного расположения делений на шкале.

Принципиальная схема мультиметра, основанная на интегральных микросхемах сильно зависит от вида используемых микросхем, поэтому для разбора принципа работы прибора удобнее пользоваться структурной схемой, которая одинакова для всех цифровых тестеров.

На рисунке изображена структурная схема цифрового мультиметра. На ней видно, как происходят измерения постоянного и переменного токов, а также сопротивлений.

Аттенюатор и операционный усилитель

Аттенюатор – это устройство в схеме, уменьшающее входной сигнал в определенное количество раз для того, чтобы он находился в нормированном диапазоне, например, 0-1 мВ. В зависимости от конкретной реализации диапазон может быть другим.

Операционный усилитель очень чувствительный и имеет большой коэффициент усиления. Он реагирует на единицы микровольт на своем входе, а усиление позволяет выставлять от единицы до нескольких тысяч.

При этом у него огромное входное сопротивление, из-за чего он практически не вносит погрешностей. На его основе можно создать очень точные мультиметры и другие измерительные устройства.

Так вот, при поступлении на вход операционного усилителя напряжения с аттенюатора, он усилит его в конкретное число раз, и также не превысит допустимые пределы.

АЦП

На вход аналогово-цифрового преобразователя (АЦП) поступит сигнал, не превышающий диапазон преобразования.

Предварительное усиление требовалось, чтобы преобразователь мог произвести его оцифровку и вывести на цифровой индикатор.

Схемы аналогово-цифровых преобразователей весьма разнообразны, и некоторые из них выполнены в виде отдельной микросхемы, что очень удобно при создании компактных мультиметров.

Прецизионный выпрямитель и коммутатор

При измерении переменных токов дополнительно применяется прецизионный выпрямитель. Когда необходимо измерить сопротивление, то оно подключается к преобразователю, представляющего собой эталонный генератор тока с делителями.

Этот ток проходит через измеряемое сопротивление, на нем происходит падение напряжения. Это падение усиливается, оцифровывается и выводится на цифровой индикатор.

При любых измерениях сигналы поступают через коммутатор. Он может быть механическим или электронным. На автономных ручных мультиметрах используется механический переключатель.

Хотя принципиальная схема мультиметра цифрового типа не представлена, проанализировав устройство прибора, можно найти отличия между ним и аналоговым типом.

Стрелочные мультиметры, чтобы произвести измерение какого-либо параметра, преобразуют его в силу тока и затем только измеряют. А цифровые тестеры, используя преимущества операционных усилителей, их огромное внутреннее сопротивление, все входящие сигналы преобразуют в напряжение и потом только проводят измерения.

Основные обозначения

Большинство мультиметров выглядят как небольшие коробочки, в верхней части которых расположена шкала со стрелочным механизмом или жидкокристаллический экран. Обозначения на мультиметре практически одинаковы и не зависят от вида прибораи схемы. Так, ниже экрана располагается переключатель режимов измерения. Вокруг отображаются значки, характеризующие тип и диапазон измеряемой величины:

  • OFF означает что, если переключатель режимов будет установлен напротив него, то прибор выключен;
  • положение переключателя в секторе V означает измерение постоянного напряжения;
  • значения 200m, 2000m, 20, 200, 1000 показывают пять диапазонов измерения от 200 милливольт до 1000 вольт;
  • знак V~ информирует об измерении переменного напряжения, цифры 100 и 750 о пределах измеряемого напряжения в вольтах;
  • сектор, охваченный белой линией, с символом A означает измерение постоянного тока;
  • цифры 200µ, 2000µ, 20m, 200m и 10А показывают, в каком диапазоне происходит измерение, от 0 до 200, 2000 микроампер, от 0 до 20, 200 миллиампер или до 10 ампер;
  • сектор с символом Ω и цифрами 200, 2000, 20k, 200k, 2000k означает измерение сопротивления в диапазонах от 0 до 200, 2000 Ом, от 0 до 20, 200 или 2000 кОм;
  • при положении переключателя на знаке hFE мультиметр будет тестировать транзистор, если вставить его выводы в гнезда расположенные ниже на отдельном разъеме;
  • символ диода означает, что в этом положении переключателя осуществляется прозвонка.

С правой стороны имеются три гнезда. Верхнее, с цифрой 10А, используется при измерении постоянного тока до 10 ампер. Среднее применяется для измерения во всех остальных случаях. Нижнее гнездо для присоединения нулевого провода, рядом изображен знак заземления, как на схеме. Количество диапазонов и их пределы, типы измеряемых величин могут отличаться, но в основном будут совпадать.

На устройство и внешний вид влияют также и дополнительные возможности закладываемые производителем. Так, сейчас появились тестеры со встроенными токоизмерительными клещами. Они позволяют измерять ток без разрыва проводника, достаточно обхватить его клещами.

В комплект поставки, кроме мультиметра, входят щупы и инструкция по эксплуатации. В ней обычно даются принципиальная схема, технические характеристики, правила пользования прибором и требования по техники безопасности.

Мультиметр на схеме обозначение - Морской флот

Мультиметр – один из самых необходимых и многофункциональных приборов электрика. Наверняка все помнят, как на уроках физики в школе измеряли напряжение вольтметром, сопротивление – омметром, силу тока – амперметром. Так вот, мультиметр воплотил в себе все эти измерительные приборы, а также несколько других, о которых чуть ниже расскажем подробнее.

Сам по себе мультиметр работать не будет, все зависит от знания мастера и умения пользоваться этим прибором. То есть, чтобы измерить какой-либо параметр, сначала нужно правильно выставить переключатель, знать какой щуп в какое гнездо воткнуть, и так далее. Поэтому, прежде чем брать прибор в руки, нужно научиться им правильно пользоваться.

Внимание! В данной статье описывается стандартный мультиметр с наиболее распространенными функциями. В зависимости от модели мультиметра, его функционал может быть больше и включать в себя дополнительные возможности. Здесь описываются только те, которые имеются практически в каждом приборе, а также расшифровка обозначений на мультиметре.

Вкратце опишем основные компоненты прибора:

  1. 1. Электронное табло
  2. 2. Шкала обозначений
  3. 3. Переключатель
  4. 4. Кнопка “ВКЛ/ВЫКЛ” (вместо нее бывает специальное положение для регулятора)
  5. 5. Разъемы для щупов
  6. 6. Специальные разъемы для проверки транзисторов (присутствуют на некоторых тестерах)
  7. 7. Индикатор прозвонки (зуммер и светодиод красного цвета)
  8. 8. Батарейка

Из всего вышеперечисленного самым важным моментом является шкала обозначений, так как если вы неправильно выставите регулятор, то можете сжечь измеряемую радиодеталь или сам прибор. Поэтому расшифровка обозначений на мультиметре очень важный момент при работе с этим прибором.

Обозначения на мультиметре

Шкала обозначений включает в себя круговой переключатель положений, а также символы, обозначающие те или иные параметры, разбитые на сектора.

Каждый сектор отвечает за измерение одного конкретного параметра (например сопротивления). Внутри сектора имеется несколько положений регулятора, каждое положение обозначает измеряемый номинал. Каждый сектор обозначается специальным символом. Все сектора разделяются между собой линиями.

Куда подключать щупы мультиметра

Щупы для мультиметра идут в комплекте. Один щуп – красный , второй – черный . Корпус щупа выполнен из диэлектрика, на конце – заостренный металлический стержень

Внимание! Помните золотое правило: красный – всегда плюс , черный – всегда минус . Поэтому важно не перепутать гнезда подключения, иначе есть риск запутаться. Красный щуп всегда кидаем на плюс, черный – на минус.

Щупы подключаются к специальным гнездам, также имеющим обозначения. Самих гнезд может быть три или четыре, в зависимости от модели мультиметра.

Гнезда для подключения щупов:

  • 1. Гнездо “СОМ” – обозначает минус (масса, общий). В него подключается щуп черного цвета. Всем известно, что при замере переменного напряжения, допустим, в розетке, полярность не имеет значения. Тем не менее, следуйте следующему правилу: если есть определенный провод (щуп) и для него имеется специальное отверстие, то нужно подключать этот провод именно в это отверстие, так как черный цвет провода недвусмысленно нам намекает на то что он – минусовой.
  • 2. Гнездо «VΩCX+» – обозначает плюс, к нему подключается красный провод. Это гнездо используется при измерении сопротивления, напряжения, частоты, температуры, проверки диодов и транзисторов. Проще говоря, это гнездо используется во всех измерениях, за исключением измерения силы тока.
  • 3. Гнездо “20А” – специальное гнездо. К нему подключается красный щуп, а функция этого гнезда – измерение силы тока величиной до 20 ампер. 20 ампер это очень большая сила тока, поэтому будьте осторожны. Опять же, очень важное правило: при измерении силы тока, прибор (в нашем случае – мультиметр) нужно подключать к цепи последовательно и только так. Если рядом с этим гнездом увидите надпись “UNFUSED”, то имейте ввиду, что измерение производится без использования предохранителя, поэтому постарайтесь не сжечь прибор. Также нужно знать, как обозначается постоянный ток на мультиметре.
  • 4. Гнездо “MACX” – гнездо для измерения силы тока малых значений микро- и миллиампер. Если рядом окажется надпись «0.2А MAX FUSED» – значит измерение производится с защитой прибора предохранителем, максимальное значение измерения – 0.2 ампера.

На приборе может быть нарисован красный треугольник с надписью “МАХ 600V” (значения могут отличаться в зависимости от модели мультиметра). Это максимальное значение измерения напряжения. Нельзя замерять напряжение выше этого параметра.

Внимание! Если вам неизвестны пределы измеряемого значения – устанавливайте регулятор на максимальное значение, по мере измерения – двигайтесь в меньшую сторону. Например, мы знаем, что измеряемый прибор (например, аккумулятор) имеет постоянное напряжение, но не знаем примерный диапазон (то-ли 24 вольта, то-ли 12 вольт, а может быть и 1. 6 вольт). В этом случае устанавливаем регулятор на максимальное значение сектора измерения постоянного напряжения и двигаемся в меньшую сторону.

Очень важно! Проводя любые измерения, ни в коем случае не держитесь пальцами за металлическую часть щупа, особенно при каких-либо измерениях опасного напряжения или силы тока.

Диапазоны переключателя мультиметра

Сначала затронем тему включения и выключения мультиметра. Обычно присутствует кнопка “ON/OFF”, но на некоторых моделях мультиметров имеется специальный сектор с таким же названием. Также есть тестеры, которые выключаются самостоятельно, спустя некоторое время.

Сам же регулятор, или переключатель – кому как больше нравится, модно крутить хоть по часовой, хоть против часовой стрелки. Что измерить какой-либо параметр – просто переведите регулятор в нужный сектор на нужное значение.

Важно! Сектора обозначаются буквами, номиналы – цифрами.

Расшифровка обозначений на мультиметре, которую нужно запомнить раз и навсегда:

  1. 1. DCV – сектор измерения постоянного напряжения
  2. 2. ACV – сектор измерения переменного напряжения
  3. 3. DCA – сектор измерения силы постоянного тока
  4. 4. ACA – сектор измерения переменного тока

Как обозначается сопротивление на мультиметре

Из школьного курса физики мы помним, что сопротивление измеряется в Омах, в честь немецкого физика Георга Симона Ома. Обозначение на мультиметре – «Ω», номиналы сопротивления на стандартном приборе следующие: 20 Ом, 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОМ, 20 МОМ, 200 МОМ. В зависимости от модели используемого мультиметра диапазон значений может быть иным.

Измерение этого параметра является очень популярным как в радиоэлектронике, так и в электрике. С помощью сопротивления можно очень быстро проверить работоспособность лампочки, спирали, провода и т.д.

Для измерения сопротивления переставьте регулятор в сектор «Ω» и выберите нужное значение.

Обозначение постоянного напряжения на мультиметрах

Напряжение измеряется в Вольтах, в честь итальянского физика Алессандро Вольта. Выше мы уже писали, что сектор измерения постоянного напряжения обозначается аббревиатурой “DCV”. Но, на многих моделях вместо этого сокращения используют символ “V-”. В этом сокращении буква “V” обозначает напряжение, а символ “-” – постоянное.

Также, чтобы не перепутать сектор постоянного напряжения с переменным, запомните следующее: диапазон значений сектора постоянного напряжения шире, чем диапазон переменного.

Для измерения постоянного напряжения необходимо выставить регулятор на нужное значение в секторе “V-”.

Внимание! Если в процессе измерения вы перепутали полюса, то на дисплее отобразится то же самое значение, но со знаком “-”. В этом нет ничего страшного.

Обозначение переменного напряжения

Переменное напряжение также измеряется в Вольтах. Аббревиатура “ACV”, либо, как в предыдущем случае, сокращение “V

” – обозначение на мультиметре, расшифровка – “v” – напряжение, знак “

Для электрика этот параметр является основной задачей, поскольку в розетках, выключателях и т. д. всегда используется переменное напряжение. Наши сети работают на 220 Вольт, а на мультиметре присутствуют значения 700 В (750В) и 200 В.

проводим измерения. Как пользоваться мультиметром. Общая инструкция, фото.

Для измерения каждой физической величины существует свой прибор. Для измерения напряжения используются вольтметры, для измерения тока – амперметры, сопротивление измеряют омметром. К тому же для каждого рода тока, переменного или постоянного, конструкции приборов различаются. Но иметь под рукой несколько измерительных приборов расточительно, поэтому для несложных измерений, не требующих точности, их объединили в один, называемый комбинированным . Таким раньше был прибор со стрелочным индикатором – тестер .

Шкала со стрелкой имеет недостатки:

  • необходимость расчета показаний, исходя из выбранного предела измерений и количества делений, указываемых стрелкой.
  • низкая надежность прибора, при ударах и падениях измерительный механизм ломается. Ремонтировать его в домашних условиях сложно.
  • чем больше в приборе функций, тем больше размеры. Это снижает его мобильность.

Развитие электроники, миниатюризация радиодеталей и их доступность позволили начать выпуск комбинированных приборов с жидкокристаллическими дисплеями – мультиметров . Он лишен недостатков, присущих стрелочным приборам. При увеличении количества измеряемых параметров изменяется только его цена. Поэтому подбор прибора сводится к выбору оптимального набора измеряемых величин, не нужно переплачивать за функции, которыми в эксплуатации не придется воспользоваться.

Рассмотрим устройство простейшего мультиметра. В его корпусе расположены гнезда для подключения измерительных проводов. При измерении токов до 10 А используется отдельное гнездо. Это связано с конструктивными особенностями схемы измерения токов.

Щупы для измерений включают в себя два провода черного и красного цветов. Соблюдение полярности подключения необходимо при измерениях в цепях постоянного тока. При этом красный провод подключается к разъемам «10 А» или «VΩmA», а черный – к разъему «СОМ». В случае ошибочного подключения перед значением измеренной величины высвечивается знак «-». Полярность важна при измерении сопротивления полупроводниковых приборов или при проверке их исправности.

Для индикации измеряемой величины служит жидкокристаллический дисплей . Многие приборы комплектуются специальным разъемом для проверки параметров транзисторов . Это удобно для радиолюбителей, для бытового применения он не понадобится.

Для выбора измеряемых величин, рода тока и пределов измерений служит переключатель функций и диапазонов . Первое положение используется для выключения прибора. Питается он от батареек, если оставить переключатель в любом из положений, кроме «OFF», они разрядятся.

Рассмотрим назначение положений переключателя функций.

Сектор Пределы измерения Назначение
OFF Выключение питания
V= 1000 Измерения постоянного напряжения. Приставка «m» обозначает милливольты.
200
20
2000m
200m
Ω 2000k Измерение сопротивления постоянному току. Приставка «k» обозначает килоомы.
200k
20k
2000
200
Определение полярности диода.
hFE Определение коэффициента усиления транзисторов
A= 10A Предел измерения выделен в отдельный сектор, чтобы не забыть переключить измерительный провод в гнездо «10 А»
200m Измерение постоянного тока. Приставка «m» обозначет миллиамперы, «μ» — микроамперы.
20m
2000μ
200μ
U~ 200 Измерение напряжения переменного тока.
750

Как пользоваться мультиметром для чайников: проверка и эксплуатация

Если при переводе переключателя выбора функций на дисплее не появляется цифры, то батарейка либо разряжена, либо отсутствует.

Проверка исправности прибора заключается в определении целостности и надежности подключения соединительных проводов. Для этого нужно перейти на предел измерения сопротивления и замкнуть провода между собой. Сопротивление, равное нулю свидетельствует об их исправности. На некоторых моделях приборов самый нижний предел измерения сопротивления снабжен звуковой индикацией, срабатывающей при малом сопротивлении. Это удобно для проверки целостности проводов и соединений электрических цепей.

Провода при эксплуатации не нужно сгибать под большим углом, особенно около щупов. Их изоляция лопнет, затем, если не принять мер для изоляции оголившегося проводника, он переломится. Комплекты проводов для мультиметров можно приобрести отдельно в случае необходимости, у всех приборов разъемы одинаковы.

При покупке прибора обязательно прочитайте его инструкцию по эксплуатации . После этого попробуйте его в действии. Измерьте напряжение в розетке, сопротивление электронагревателя или лампы накаливания. Попутно вы разберетесь с прибором и привыкнете к нему.

К

Что означают символы на мультиметре?

Если вы впервые используете мультиметр, это может быть очень сложно. Мультиметр снабжен различными знаками и символами, которые необходимо знать пользователю. Знаки на мультиметре могут немного сбивать с толку, и очень важно, если вы понимаете, что они означают. Итак, если вам интересно, что означают разные знаки на мультиметре, мы здесь, чтобы разработать их для вас. Вот некоторые из самых важных символов и их значение.

Символы на мультиметре Значение

переменная Обозначения Блок Обозначения
Напряжение В Вольт В
Сопротивление R Ом Ом
Текущий I Ампер А

Дисплей цифрового мультиметра



Кнопка удержания

Когда эта кнопка нажата, она удерживает все, что показывает счетчик.Это замечательная функция, если вы хотите что-то измерить, но вы заняты или плохо видите экран.

Напряжение переменного тока

Это одна из наиболее важных и распространенных настроек для проверки напряжения дома или на работе. В зависимости от того, где вы проживаете, вы можете измерять переменное напряжение в диапазоне от 100 до 240 вольт.

Напряжение постоянного тока

Эта установка напряжения позволяет пользователю тестировать небольшие электронные схемы, аккумуляторы, а также световые индикаторы автомобиля. Большинство людей сталкиваются с постоянным напряжением, которое обычно ниже 30 вольт постоянного тока.

Герц

Используется для измерения частоты вашей цепи или устройства. Каждое оборудование и цепь запрограммированы на работу с переменной или фиксированной частотой.

Непрерывность

В момент обнаружения непрерывности в пределах двух точек измеритель автоматически издаст звуковой сигнал. Это отличный способ поиска коротких замыканий или обрывов.

Постоянный ток

Эта кнопка имеет те же атрибуты, что и кнопка переменного тока, но вместо этого измеряет постоянный ток. Он похож на букву «А» с надписью «дорога» наверху. Он состоит из трех дефисов и одной строки наверху.

Переменный ток

Эта кнопка помечена буквой «A» с волнистой линией прямо над ней. Это позволяет узнать, какую нагрузку использует элемент.

Индикатор яркости

Это важная кнопка, особенно если вы работаете в тускло освещенном месте. При нажатии кнопки яркости загорается свет, который освещает ваш экран и позволяет вам читать результаты в темноте.

Кнопка диапазона

Эта кнопка обычно расположена в верхней части мультиметра и имеет знак в виде «Lo / Hi» над ней. Эта кнопка поможет вам просмотреть различные диапазоны счетчиков.

Ом

Это еще одна важная примета мультиметра. Знак имеет форму буквы омега, и он помогает вам получить наиболее точное чтение.

Shift DC, милливольты

Обычно это значение находится рядом с кнопкой милливольт переменного тока.Это еще один «дорожный» знак с тремя дефисами и прямой линией над ними. Он выполняет ту же роль, что и милливольт переменного тока, но использует постоянное напряжение.

Емкость сдвига

Обычно это опция сдвига на кнопке проверки диодов, которая выглядит как две буквы «Т», обращенные друг к другу. Он очень хорошо измеряет вашу емкость.

Тест диодов

Он состоит из стрелки, указывающей вправо, с символом + рядом с ней. Он выдается, чтобы сказать вам, имеете ли вы дело с хорошим или плохим диодом.

Токовый домкрат

Применяется для измерения тока с помощью красного измерительного провода или специальных клещей. Над ним есть знак «А».

Красный домкрат

Это другой красный разъем, который обычно находится на правой стороне мультиметра. Как правило, прямо над ним есть много знаков измерения.

Домкрат общий

Это нормальный разъем со знаком «COM» над ним. Обычно он базируется в центре с двумя блэкджеками.Он также совместим со всеми измерениями, но его следует использовать только для игры в блэкджек.

Узнав, что означают эти знаки, теперь вы можете легко использовать их и проводить необходимые тесты.

иконок мультиметра - 256 бесплатных векторных иконок

  • Авторы
  • Пакеты
  • Uicons Новый
  • Дополнительные инструменты

    Прочие товары

    Freepik Бесплатные векторы, фото и PSD Онлайн-редактор Freepik Редактируйте свои шаблоны Freepik Slidesgo Бесплатные шаблоны для презентаций Сюжет Бесплатные редактируемые иллюстрации

    Инструменты

    Образец значка Создавайте шаблоны значков для своих обоев или социальных сетей

    Google Workspace

    Иконки для слайдов и документов +2. 5 миллионов бесплатных настраиваемых значков для ваших слайдов, документов и таблиц
  • английский

Иконок - Материализовать

Мы добавили 932 Иконки Материального Дизайна, любезно предоставленные Google. Вы можете скачать их прямо из спецификаций Material Design.

Чтобы использовать эти значки, вы должны включить эту строку в часть вашего HTML-кода

Чтобы использовать эти значки, используйте класс material-icons для элемента и укажите лигатуру в качестве текста содержание.

Чтобы управлять размером значка, измените свойство font-size: 30px своего значка. При желании вы можете использовать предустановленные классы, как показано ниже.

3d_rotation 3d_rotation

ac_unit ac_unit

access_alarm access_alarm

access_alarms access_alarms

access_time access_time

доступность доступность

доступны доступны

account_balance account_balance

account_balance_wallet account_balance_wallet

account_box account_box

account_circle account_circle

адб адб

добавить добавить

add_a_photo add_a_photo

add_alarm add_alarm

add_alert add_alert

add_box add_box

add_circle add_circle

add_circle_outline add_circle_outline

add_location add_location

add_shopping_cart add_shopping_cart

add_to_photos add_to_photos

add_to_queue add_to_queue

отрегулировать отрегулировать

airlines_seat_flat airlines_seat_flat

airport_seat_flat_angled airlines_seat_flat_angled

airport_seat_individual_suite airlines_seat_individual_suite

airport_seat_legroom_extra Airlines_seat_legroom_extra

airport_seat_legroom_normal Airlines_seat_legroom_normal

airport_seat_legroom_reduced airlines_seat_legroom_reduced

airlines_seat_recline_extra Airlines_seat_recline_extra

airlines_seat_recline_normal Airlines_seat_recline_normal

airplanemode_active airplanemode_active

airplanemode_inactive airplanemode_inactive

трансляция трансляция

airport_shuttle airport_shuttle

тревога тревога

alarm_add alarm_add

alarm_off alarm_off

тревога_он тревога_в

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
