Знак переменного тока: их обозначения, области применения DC тока

каким символом обозначается на электроустановках

Содержание

• 1 Что такое переменный ток
• 2 Обозначения на электрических схемах
• 3 Измерительные приборы и электрооборудование
• 4 Видео

Для успешной работы с электроустройствами требуется не только умение справляться с различными задачами по монтажу и ремонту, но и умение читать и понимать электрические схемы. Для унификации и облегчения понимания все элементы схем стандартизированы. Разные государства, а, порой, и разные предприятия могут иметь частично или полностью свою систему обозначений. Справедливости ради стоит отметить, что различия в обозначениях тока несущественны и большой путаницы практически никогда не возникает. Напряжение питания (или ток) имеет две основополагающие характеристики: величину и частоту. Если с первым параметром вопросов почти не возникает, то на втором следует остановиться подробнее.

Переменный ток в широком понимании

Что такое переменный ток

Напряжение может быть как постоянным, так и изменять свое мгновенное значение в каждый отрезок времени. При этом может изменяться не только величина параметра, но и его направление. В большинстве случаев переменный ток подразумевает изменение по синусоидальному закону и имеет знакопеременную величину. Это всем известное напряжение в бытовой и промышленных сетях электропитания. В более широком смысле напряжение может изменять свое значение без смены полярности.

Те, кто более глубоко знаком с электротехникой, могут сказать, что в данном случае речь идет о переменном напряжении с некоторой постоянной составляющей. Достаточно установить последовательно в цепь конденсатор, который не пропускает постоянную составляющую, и на выходе получится знакопеременный электрический ток.

Обозначения на электрических схемах

Закон Ома для переменного тока

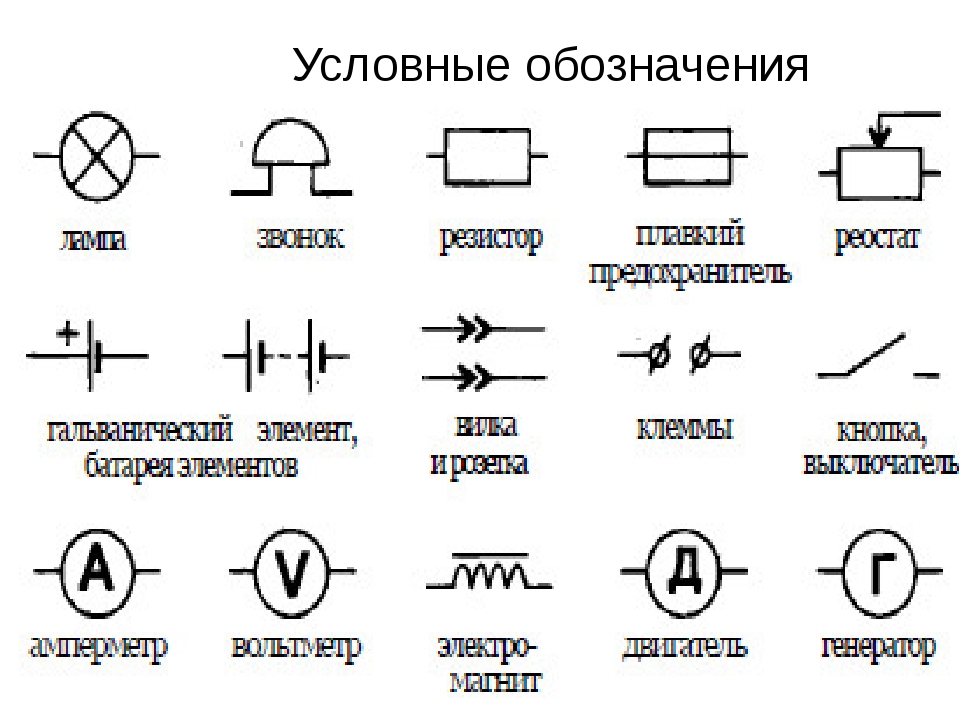

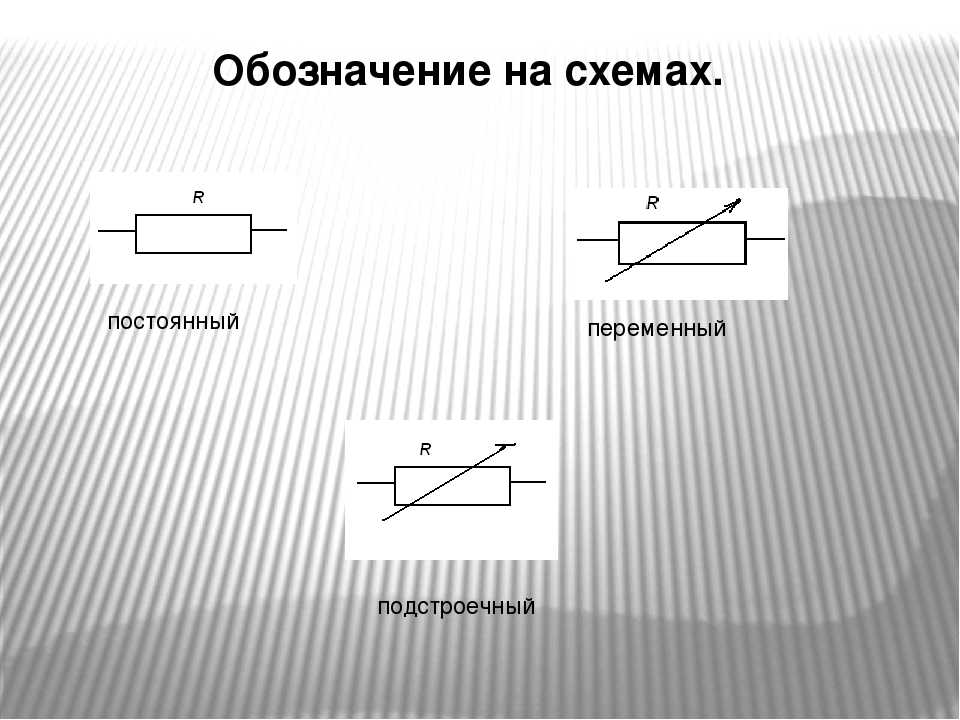

Для однозначного толкования электрических схем разработана система графических обозначений. Она несколько меняется в разных странах, но общие принципы обозначений сохраняются. Переменный или постоянный ток обозначается строго определенными символами, чтобы избежать путаницы, неопределенности и неверного понимания.

В странах постсоветского пространства принято обозначение переменного тока графическим символом, который представляет собой отрезок синусоиды, поскольку под переменным в большинстве случаев подразумевается именно тот, который изменяется по синусоидальному закону.

Условное графическое обозначение

Иногда можно встретить равнозначное изображение в виде двух отрезков синусоиды. Такие обозначения полностью взаимозаменяемы. В отличие от них, обозначение постоянного тока имеет вид двух параллельных линий.

Условные графические символы используются для обозначения клемм питания, а также совместно с некоторыми другими обозначениями, например, для характеристики генератора или потребителя.

Генератор переменного напряжения и потребители

Зарубежная литература использует иной принцип обозначения. В основном используется аббревиатура от английских слов «Alternating current» – переменный ток и «Direct current» – постоянный ток. Соответственно, сокращения имеют вид AC и DC.

В некоторых случаях, кроме типа тока или напряжения, требуется добавлять информацию о их частоте, величине и количестве фаз. На схемах такие обозначения интуитивно понятны. К примеру, надпись 3 ~ 50Гц 220В может говорить только об одном, что используется трехфазное переменное напряжение 220 В с частотой 50 Гц.

В современных обозначениях зачастую встречается комбинация отечественной и зарубежной символики.

Измерительные приборы и электрооборудование

На электроизмерительных приборах можно видеть те же условные знаки, что и на электросхемах. В данном случае они говорят, с каким родом напряжения или тока может работать измерительный прибор. Для тех приборов, которые предназначены для работы в узкой области, символы рода тока или напряжения могут располагаться непосредственно на указателе (стрелочном индикаторе). Универсальные измерительные устройства снабжены переключателем рода и пределов измерений, поэтому все обозначения находятся возле соответствующих позиций.

Комбинированный измерительный прибор

Распространенные цифровые тестеры имеют следующие обозначения:

• ACA или ≈A – режим измерения переменного тока;
• DCA или =А – режим измерения постоянного тока;
• ACV или ≈V – режим измерения переменного напряжения;
• DCV или =V – режим измерения постоянного напряжения.

Для электрического оборудования род питания указывается на шильдике или бирке. Устройства, где комбинированное питание, имеют на бирке знак переменного тока в виде отрезка синусоиды и одну горизонтальную черту.

Обозначение смешанного тока

Англоязычные производители для обозначения смешанного или комбинированного питания используют аббревиатуру AC/DC.

Практически всегда возле символа напряжения или тока указывается его величина: отдельно для переменного и отдельно для постоянного тока.

Особую символику можно увидеть на шильдике двигателей переменного напряжения. Там, кроме его рода, указывается еще и схема включения (звезда или треугольник) и величина питающего напряжения для каждого из вариантов.

Кроме этого двигатели характеризуются мощностью (током потребления) и величиной COSϕ, которая характеризует реактивную мощность потребителя. Эти данные также присутствуют на бирке изделия.

Информация по значению и роду питания важна для безопасности и правильного функционирования устройств. Для устранения ошибочного и непреднамеренного включения устройств к несоответствующим источникам питания, кроме условных обозначений, добавляется механическая защита. Так, вилки шнуров питания аппаратуры, использующей переменный ток, имеют иную форму штырей, чем для постоянного, что не допускает возможность неправильного подключения.

Видео

Генератор переменного тока
