Расшифровка степени защиты по IP для электрооборудования.
Независимо от сферы человеческой деятельности мы всегда нуждаемся в источниках электропитания. Включить свет, нагреть воду, обогреть помещение, приготовить пищу и прочее можно выполнить с помощью современных электрических приборов. Для того чтобы обеспечить оптимальный уровень безопасности при их использовании действуют специальные стандарты с введенной степенью защиты IP. Иными словами, это степень защиты оборудования от попадания внутрь частиц пыли и влаги.
Преимущество приборов с высоким уровнем защиты
Все электроприборы подвержены воздействию двух основных факторов окружающей среды: вода и пыль. Вода по своим физическим свойствам является прекрасным проводником тока. Если оборудование или розетки находятся в жилом помещении, то нет причин для беспокойств. Другое дело, когда такое оборудование расположено в ванной комнате, подвале, уличной беседке. В результате проникновения влаги может произойти короткое замыкание.
То же самое касается и пыли – загрязняя контакты, она может спровоцировать поломку, окисление или искрение, что может привести к нежелательному исходу.
Что такое IP-защита?
Система IP-защиты – это специальная классификация, которая определяет способность оболочки электрооборудования пропускать внутрь твердые предметы и влагу. Регулировка ее эффективности происходит согласно требованиям ГОСТа14254, DIN-40050, IEC-60529. Стандарты накладывают на производителя обязанности по предоставлению качественной оболочки оборудования, согласно эксплуатационным условиям.
Маркировка наносится на электроприборы и представляет собой комбинацию из букв и цифр. Каждое обозначение имеет свое значение.
Расшифровка IP-защиты
Цифровой код электроприборов (кроме начальной комбинации IP) состоит из двух цифр. Первая цифра показывает возможность оболочки защитить от попадания внутрь твердых частиц и степени защищенности человека от проводящих ток частей.
Количественные показатели, используемые при нанесении, находятся в районе от 1 до 6.
Редко может встречаться значение «Х», которое показывает, что устройство не нуждается в защите от твердых частиц. Количественные показатели второй цифры показывают степень защищенности от попадания внутрь влаги. Градация цифр начинается с 0 и достигает 9.
Расшифровка дополнительных буквенных значений
Вместе с цифровыми показателями применяются и буквенные. Первая буква после кода говорит об изоляции корпуса при касании его человеком, а вторая – служит в качестве дополнительной информации связанной с особенностями оснащения.
Таблица расшифровки второго буквенного значения
Примеры расшифровки
На светодиодном прожекторе нанесена защита IP-65. Это свидетельствует о том, что оборудование имеет полную защиту от пыли (первая цифра 6) и высокую защиту от попадания влаги независимо от угла попадания (вторая цифра 5).
При выборе электрооборудования обращайте внимание на маркировочное значение степени защиты.
Если у вас еще остались вопросы, как правильно выбрать продукцию звоните по номеру: +375 (17) 513-99-93 или +375 (17) 513-99-91.
Степень защиты — расшифровка: ip54, ip65, ip20, ip68, ip67, ip44, ip55, ip66, ip40
Аббревиатуру IP, дополнительные цифры и буквы можно найти на различных электроприборах или в инструкциях к ним. Это обозначение можно найти даже на смартфонах и ноутбуках. В переводе с английского это означает «защита от проникновения». А на русский язык эта фраза переводится как «степень защиты». В этой статье мы рассмотрим и объясним, что такое IP54, IP65, IP20, IP68, IP67, IP44, IP55, IP66, IP40.
Как расшифровывается IP54
Буквы IP обычно имеют рядом цифры, которые указывают на степень защиты от проникновения. Первая цифра IP54 — 5, что указывает на уровень защиты объекта от твердых предметов.
Или проникновение инородных тел в корпус, изоляционный материал и т.д. Такими объектами могут быть камни, пыль, песчаные обломки и т.
д. Всего существует 6 уровней защиты от твердых предметов и пыли, где 0 означает отсутствие защиты. Шестой уровень — это максимальный уровень, который защищает даже от мельчайшей пыли. Именно так часто называют современные мобильные устройства и другую электронику.
Первый номер IP указывает на защиту от пыли
Вторая цифра обозначения IP указывает на уровень защиты от влаги или воды. Всего доступно восемь уровней защиты. Аналогично первому, 0 означает отсутствие защиты. IP54 — это уровень влагозащиты, которого будет достаточно для защиты от случайных брызг. Однако более тесный контакт с водой опасен для устройства или прибора. Обозначение IP54 часто относится к распределительным коробкам для прокладки кабеля.
И другие подобные устройства. Существуют также монтажные коробки, более устойчивые к влаге и пыли, но их цена на рынке будет выше, чем у предыдущей.
Что такое IP65?
Устройства с маркировкой IP65 являются наиболее распространенными на сегодняшний день.
Устройства имеют максимальную защиту от пыли и способны работать в любых условиях. Потому что они герметично закрыты и хорошо изолированы. Они также хорошо изолированы от влаги. Это объясняется тем, что IP 5 означает устойчивость к влаге даже под давлением струи.
Приборы со степенью защиты IP65 имеют:
Что такое IP65? / ПроОсвещение #6
ОБЪЯСНЯЕМ IP67 / IP68 | РАЗБОР
- Полная устойчивость к проникновению частиц пыли любого размера;
- Это обозначение позволяет использовать оборудование и приборы на открытом пространстве и при любых погодных условиях, включая сильный дождь;
- Такие объекты можно использовать в специальных средах с высоким уровнем влажности.
Значение IP20
Обозначение IP20 встречается на электрооборудовании, которое может использоваться только в сухой среде. Первый 2 указывает на то, что корпус способен защитить внутренние компоненты от предметов размером менее 12 мм. Это довольно низкий уровень изоляции, требующий особых условий. Например, в жилых помещениях, в комнатах без пыли и влажного воздуха.
Второй номер IP20 — 0 — означает, что устройство вообще не устойчиво к влаге. Малейшее проникновение влаги может привести к необратимым последствиям. Например, розетки и другие подобные предметы не должны устанавливаться в ванных комнатах или туалетных комнатах. Там, где возможно проникновение воды или пара.
Маркировка IP68
Производители цифровой электроники с гордостью наносят на свои изделия обозначение IP68. Не все устройства могут иметь такое обозначение, поскольку индекс влагостойкости 8 является максимальным. Это означает, что изделие может продолжать работать даже при полном погружении в воду.
Кроме того, в спецификации должно быть указано количество метров, которое выдерживает устройство.
Степень защиты от пыли также максимальная — IP68. В отличие от предыдущей оценки (7), это означает полную пылезащищенность. Подобное обозначение можно встретить на многих устройствах: водонепроницаемых часах, мобильных телефонах, фотоаппаратах и т.д. Продолжим — IP65, IP66, IP55, IP67, IP44, IP40 и другие.
Степень защиты IP67, IP66
Обозначение IP67 аналогично предыдущему по качеству защиты от пыли. А вот индекс влагостойкости 7 означает способность устройства быть погруженным в воду на глубину до 1 метра. И с коротким пребыванием в жидкости. Что тоже немаловажно. Обозначение IP67 часто встречается на специальных лампах, предназначенных для установки в ванных комнатах, саунах и других подобных условиях. Большинство смартфонов, часов и мобильных устройств имеют этот рейтинг.
IP66 лучше всего подходит для камер наружного видеонаблюдения, где нет защиты от атмосферных осадков.
Индекс 6 означает, что устройство хорошо защищено от воды. Благодаря этому обозначению он может выдерживать струи воды под высоким давлением.
Как расшифровать символы IP44, IP40
Символ IP44 часто встречается на настольных лампах, розетках, выключателях и других бытовых приборах. Это базовая маркировка, которая, согласно стандартам, разрешена для использования в жилых районах. В кухнях и ванных комнатах можно устанавливать розетки и выключатели со степенью защиты не ниже IP 44. Балконы и другие помещения с доступом воздуха должны быть оснащены оборудованием со степенью защиты IP45.
IP40 часто встречается на электрооборудовании, расположенном в помещениях, полностью защищенных от проникновения влаги. Они также подходят для помещений с небольшими колебаниями температуры, чтобы предотвратить образование конденсата. Как устройства IP40, они вообще не защищены от воды. В противном случае рекомендуется использовать устройства с классом защиты IP44.
Устройства с маркировкой IP55
Электрические и электронные устройства с маркировкой IP55 обладают удовлетворительной степенью пыленепроницаемости.
Корпус обеспечивает удержание песчинок и большинства мелкой пыли. Устройства с таким обозначением могут использоваться как внутри, так и снаружи помещений с дополнительными устройствами для ограничения проникновения влаги. Даже небольшое количество посторонних частиц, попавших в корпус, не приведет к повреждению устройства или оборудования.
Максимальная степень защиты IP
В особых случаях к аббревиатуре IP могут быть добавлены дополнительные цифры, например, IP69. Это довольно редкое явление и свидетельствует о способности устройства функционировать даже при воздействии высокотемпературной струи воды. Он может выдерживать даже высокое давление. В некоторых случаях устройство может иметь несколько обозначений: IP67/IP68. Это означает, что он был разработан для поддержки обоих уровней. И устройство соответствует обоим стандартам.
Более того, на маркировке могут присутствовать дополнительные буквы. Существует пять основных типов: A, B, C, D, H. Они обозначают степень защиты людей от опасных частей.
Назначение:Категория защиты:
| A | указывает на то, что человек может прикоснуться к любой части оборудования тыльной стороной руки |
| B | Человек может прикоснуться пальцем к любой части изделия |
| C | Человек может использовать определенный тип инструмента |
| D | Используйте только проволоку |
Буква H используется для обозначения высоковольтного оборудования. Дополнительные буквы также используются для обозначения воздействия воды на движущиеся части оборудования и защиты от вредного воздействия оборудования. Такие аббревиатуры иногда встречаются на корпусе оборудования или электроприбора. Однако чаще всего они встречаются в руководствах и технических справочниках. Категории защиты IP20, IP40, IP44, IP54, IP65, IP68, IP67, IP55, IP66 и другие указаны в конце брошюры (или в паспорте оборудования), что помогает определить соответствующее обозначение.
Что такое IP54? Объяснение рейтинга водонепроницаемости
Если вы покупаете новый смартфон, смарт-часы или пару беспроводных наушников, вы могли встретить термин IP54.
Но что именно означает IP54 и как он связан с уровнем водонепроницаемости устройства?
Что такое IP54?
IP54 — это степень защиты IP, такая же, как IPX7, IPX8, IP65 и IP68.
Рейтинг IP или защита от проникновения — это стандарт, используемый для описания того, насколько хорошо конкретное устройство может противостоять пыли и воде, при этом более высокий набор цифр указывает на более высокий уровень защиты.
Первая цифра (в данном случае 5) указывает на то, насколько хорошо устройство может противостоять проникновению твердых частиц, например пыли. Второе число (здесь 4) говорит нам, насколько хорошо эта же технология может противостоять жидкостям, таким как вода.
Шкала для твердых веществ находится в диапазоне от 0 до 6, а шкала для жидкостей — от 0 до 9.
Это ставит класс защиты IP54 на более высокий уровень, когда речь идет о пыленепроницаемости, но только на половине шкалы водонепроницаемости.
Водонепроницаемый ли IP54?
Итак, IP54 считается водонепроницаемым? Короче говоря, нет. Однако устройства со степенью защиты IP54 имеют ограниченный уровень водонепроницаемости.
По данным Международной электротехнической комиссии, оценка 5 для твердых веществ означает, что устройство с сертификатом IP54 защищено от пыли, но не является пыленепроницаемым.
Однако, когда речь идет о жидкостях, оценка 4 указывает на устройство, защищенное только от брызг воды.
«Вода, разбрызгиваемая на корпус с любого направления, не окажет вредного воздействия», — утверждает руководство IEC по рейтингу защиты от проникновения.
Несмотря на то, что это означает, что устройство со степенью защиты IP54 имеет определенный уровень водонепроницаемости, оно по-прежнему оставляет устройство уязвимым при воздействии струй воды, а также при временном или постоянном погружении в воду.
По сути, вы не захотите выносить свои устройства с сертификатом IP54 под сильный дождь или купаться в бассейне.
Какие устройства имеют сертификат IP54?
IP54 не является общепринятым рейтингом IP для смартфонов, поскольку многие флагманские телефоны таких компаний, как Apple, Samsung и Google, в наши дни имеют рейтинг водонепроницаемости IP68.
Однако мы рассмотрели довольно много наушников со степенью защиты IP54. Сюда входят Bowers and Wilkins Pi7 S2 и Pi5, Bang and Olufsen Beoplay EQ и Huawei FreeBuds Pro 2.
Вам может понравиться…
Ханна присоединилась к Trusted Reviews в качестве штатного корреспондента в 2019 году после получения степени по английскому языку в Royal Holloway, Лондонский университет. Она также работала и училась в США, занимая должности …
Зачем доверять нашей журналистике?
Основанная в 2004 году, Trusted Reviews существует для того, чтобы давать нашим читателям подробные, непредвзятые и независимые советы о том, что покупать.
Сегодня у нас есть миллионы пользователей в месяц со всего мира, и мы оцениваем более 1000 продуктов в год.
Редакционная независимость
Редакционная независимость означает способность выносить непредвзятый вердикт о продукте или компании, избегая конфликта интересов. Чтобы это было возможно, каждый член редакции следует четкому кодексу поведения.
Профессиональное поведение
Мы также ожидаем от наших журналистов соблюдения четких этических норм в своей работе. Наши сотрудники должны стремиться к честности и точности во всем, что они делают. Мы следуем своду правил редакторов IPSO, чтобы поддерживать эти стандарты.
Что еще означает рейтинг IP?
Вы когда-нибудь задумывались, что означает IP54 и чем он отличается от IP66? Читайте ускоренный курс по различным типам IP-рейтингов.
IP означает защиту от проникновения – степень защиты, обеспечиваемая корпусом, содержащим оборудование, от проникновения чего-либо от пальцев до мелких частиц пыли или воды.
Первая цифра в рейтинге IP представляет защиту от твердых частиц – в следующей таблице приведены наиболее распространенные уровни.

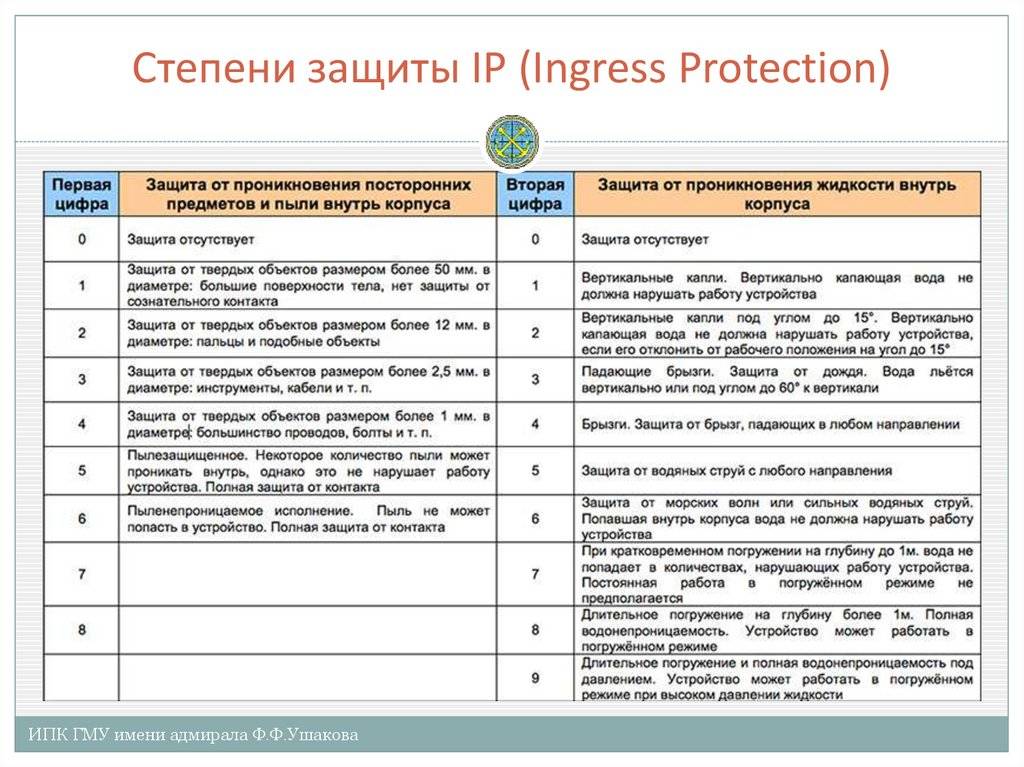

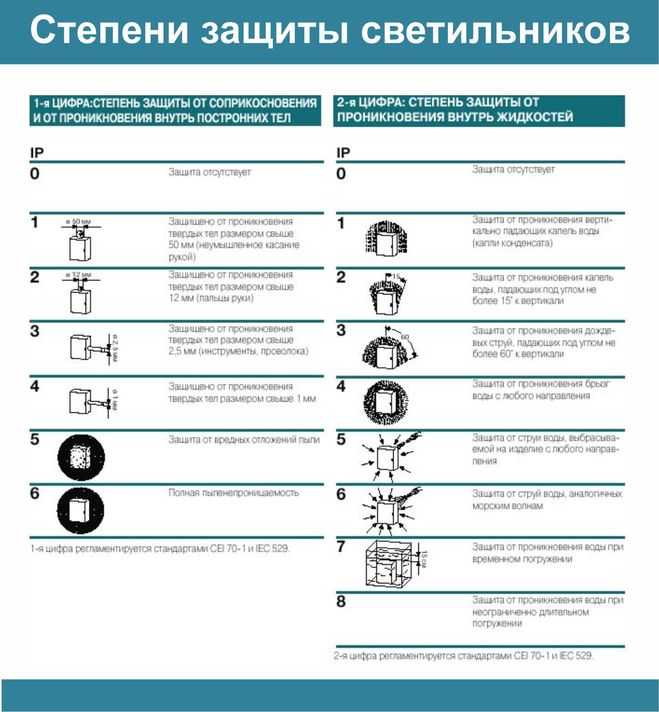

| Первая цифра | Защита размера объекта | Пример |
| 0 | Без защиты | Защита не предусмотрена |
| 1 | >50 мм | Защищено от крупных частей тела, но не от пальцев |
| 2 | >12,5 мм | Защита от пальцев |
| 3 | >2,5 мм | Защита от таких инструментов, как отвертки |
| 4 | >1 мм | Защита от очень мелких предметов и насекомых, таких как муравьи |
| 5 | Защита от пыли | Ограниченное попадание пыли – недостаточно для воздействия на оборудование |
| 6 | Пыленепроницаемый | Отсутствие проникновения пыли – высочайший уровень защиты от пыли |
Вторая цифра класса защиты IP представляет защиту от проникновения жидкости – в следующей таблице приведены наиболее распространенные уровни.
| Вторая цифра | Пример | |||||||||||||||||||||||||||||||||
| 0 | Защита не предусмотрена | |||||||||||||||||||||||||||||||||
| 1 | Защита от вертикально падающих капель воды | |||||||||||||||||||||||||||||||||
| 2 | Защита от вертикально падающих капель воды даже при наклоне корпуса до 15° | |||||||||||||||||||||||||||||||||
| 3 | Защита от мелких водяных брызг под углом до 60° от вертикали | |||||||||||||||||||||||||||||||||
| 4 | Защита от брызг воды, попадающих на корпус с любого направления | |||||||||||||||||||||||||||||||||
| 5 | Защита от водяных струй (сопла до 6,3 мм) с любого направления | |||||||||||||||||||||||||||||||||
| 6 | Защита от водяных струй высокого давления (сопло диаметром до 12,5 мм) с любого направления | |||||||||||||||||||||||||||||||||
| 7 | Защита от погружения в воду на глубину до 1 м, обычно на срок до 30 минут | |||||||||||||||||||||||||||||||||
| 8 | Защита от погружения в воду на глубину более 1 м, обычно на неопределенный период времени | |||||||||||||||||||||||||||||||||
| 9К | Защита от близких струй воды под высоким давлением и высокой температурой с любого направления. Расшифровка степени защиты по IP для электрооборудования.Независимо от сферы человеческой деятельности мы всегда нуждаемся в источниках электропитания. Включить свет, нагреть воду, обогреть помещение, приготовить пищу и прочее можно выполнить с помощью современных электрических приборов. Для того чтобы обеспечить оптимальный уровень безопасности при их использовании действуют специальные стандарты с введенной степенью защиты IP. Иными словами, это степень защиты оборудования от попадания внутрь частиц пыли и влаги. Преимущество приборов с высоким уровнем защитыВсе электроприборы подвержены воздействию двух основных факторов окружающей среды: вода и пыль. Вода по своим физическим свойствам является прекрасным проводником тока. Если оборудование или розетки находятся в жилом помещении, то нет причин для беспокойств. Другое дело, когда такое оборудование расположено в ванной комнате, подвале, уличной беседке. В результате проникновения влаги может произойти короткое замыкание. То же самое касается и пыли – загрязняя контакты, она может спровоцировать поломку, окисление или искрение, что может привести к нежелательному исходу. Что такое IP-защита?Система IP-защиты – это специальная классификация, которая определяет способность оболочки электрооборудования пропускать внутрь твердые предметы и влагу. Регулировка ее эффективности происходит согласно требованиям ГОСТа14254, DIN-40050, IEC-60529. Стандарты накладывают на производителя обязанности по предоставлению качественной оболочки оборудования, согласно эксплуатационным условиям. Маркировка наносится на электроприборы и представляет собой комбинацию из букв и цифр. Каждое обозначение имеет свое значение. Расшифровка IP-защитыЦифровой код электроприборов (кроме начальной комбинации IP) состоит из двух цифр. Первая цифра показывает возможность оболочки защитить от попадания внутрь твердых частиц и степени защищенности человека от проводящих ток частей. Редко может встречаться значение «Х», которое показывает, что устройство не нуждается в защите от твердых частиц. Количественные показатели второй цифры показывают степень защищенности от попадания внутрь влаги. Градация цифр начинается с 0 и достигает 9. Расшифровка дополнительных буквенных значенийВместе с цифровыми показателями применяются и буквенные. Первая буква после кода говорит об изоляции корпуса при касании его человеком, а вторая – служит в качестве дополнительной информации связанной с особенностями оснащения. Таблица расшифровки второго буквенного значения Примеры расшифровкиНа светодиодном прожекторе нанесена защита IP-65. Это свидетельствует о том, что оборудование имеет полную защиту от пыли (первая цифра 6) и высокую защиту от попадания влаги независимо от угла попадания (вторая цифра 5). При выборе электрооборудования обращайте внимание на маркировочное значение степени защиты. Расшифровка степеней защиты IPIP20-IP24 IP30-IP34 IP40-IP45 IP50-IP57 IP64-IP69 IP расшифровкаIP: буквально – International Protection – международная защита; общепринятое – Ingress Protection Rating – степень защиты от проникновения (= класс защиты). В России обозначение степеней защиты нормируется ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)» (IEC 60529:2013). Оболочка – элемент, обеспечивающий защиту оборудования от внешних контактов и воздействий. Записывается как IPXY:
где X – 1-е число – степень защиты от пыли и твердых предметов: 0–6.
IP00 расшифровкаСтепень защиты IP00 означает:
0 – оборудование не имеет защиты от попадания внутрь оболочки посторонних внешних предметов; Электрооборудование со степенью защиты IP00 не защищено от попадания внутрь оболочки твердых внешних предметов или влаги, имеет очень узкую нишу безопасного применения и может использоваться только в надежно изолирующих корпусах в сухих помещениях. Примеры таких устройств: печатная плата (работающая без корпуса), электропровод (без оболочки) и т.п. IP10 расшифровкаСтепень защиты IP10 означает:
1 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 50 мм; Электрооборудование со степенью защиты IP10 может использоваться в закрытых помещениях, доступ в которые разрешается только уполномоченным на это и обученным лицам.
Примеры таких устройств: мультиметры, электрические измерительные приборы, предназначенные для помещения в защищенные короба, потолочные светильники, источники бесперебойного питания, усилители. IP20 расшифровкаСтепень защиты IP20 означает:
2 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 12,5 мм; Электрооборудование со степенью защиты IP20 может использоваться в обычных помещениях с наличием только крупных частиц, осаждаемых на вертикальных поверхностях. Такими помещениями являются теплый сухой цех, театр, офис, магазин и т.п. Примеры таких устройств: светильники для внутреннего и внешнего освещения, установленные во влагозащищенных корпусах, в охранно-пожарных приёмно-контрольных приборах, розетка открытой установки и т.п. IP21 расшифровкаСтепень защиты IP21 означает:
2 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 12,5 мм; Электрооборудование со степенью защиты IP21 может использоваться в обычных помещениях с наличием только крупных частиц, осаждаемых на вертикальных поверхностях, и/или во влажных помещениях, в заданном вертикальном положении. Примеры таких устройств: электрический конвектор отопления, клавишный переключатель электрических цепей, розетки, преобразователи частоты и т.п. IP22 расшифровкаСтепень защиты IP22 означает:
2 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 12,5 мм; Электрооборудование со степенью защиты IP22 может использоваться в обычных помещениях с наличием только крупных частиц, осаждаемых на вертикальных поверхностях, и/или во влажных помещениях, не строго в вертикальном положении.
Примеры таких устройств: светодиодные осветительные устройства, судовые электроконвекторы, блоки питания светодиодных лент и т. IP23 расшифровкаСтепень защиты IP23 означает:
2 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 12,5 мм; Электрооборудование со степенью защиты IP23 может использоваться в обычных помещениях с наличием только крупных частиц, осаждаемых на вертикальных поверхностях, и/или в местах, подвергающихся попаданию дождя, но не струй снизу. Примеры таких устройств: специализированные светодиодные осветительные устройства, такие как уличные светильники. IP24 расшифровкаСтепень защиты IP24 означает:
2 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 12,5 мм; Электрооборудование со степенью защиты IP24 может использоваться в обычных помещениях с наличием только крупных частиц, осаждаемых на вертикальных поверхностях, и/или в местах, подвергающихся попаданию дождя и струй. Примеры таких устройств: конвекторы, используемые для обогрева ванных комнат и подобных помещений, осветительные приборы, вентиляционные системы, специализированные осветительные устройства – например, на станциях с прохождением транспортных средств. IP30 расшифровкаСтепень защиты IP30 означает:
3 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 2,5 мм;
Электрооборудование со степенью защиты IP30 может использоваться в сухих помещениях с осаждением частиц на вертикальных частях или на недоступных горизонтальных плоскостях. Нельзя допускать попадания влаги. Примеры таких устройств: распределительные шкафы, компактные пластиковые кожухи, источники бесперебойного питания, навесные распределительные шкафы, защитные пластиковые корпуса. IP31 расшифровкаСтепень защиты IP31 означает:
3 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 2,5 мм; Электрооборудование со степенью защиты IP31 может использоваться в обычных помещениях с осаждением частиц на вертикальных частях или на недоступных горизонтальных плоскостях и/или во влажных помещениях, в заданном вертикальном положении. Примеры таких устройств: терморегуляторы систем «теплый пол», ящики с понижающим трансформаторным напряжением 220В, шкафы учета, электромеханические напольные шкафы и т.п. IP32 расшифровкаСтепень защиты IP32 означает:
3 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 2,5 мм; Электрооборудование со степенью защиты IP32 может использоваться в сухих помещениях с осаждением частиц на вертикальных частях или на недоступных горизонтальных плоскостях, и/или во влажных помещениях, не строго в вертикальном положении. Примеры таких устройств: ящики силовые, выключатели нагрузки, пластиковые защитные кожухи, защитные пластиковые корпуса для электрооборудования. IP33 расшифровкаСтепень защиты IP33 означает:
3 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 2,5 мм;
Электрооборудование со степенью защиты IP33 может использоваться в обычных помещениях с осаждением частиц на вертикальных частях или на недоступных горизонтальных плоскостях и/или в местах, подвергающихся попаданию дождя, но не струй снизу. Примеры таких устройств: светодиодные ленты, некоторые потолочные светильники, сигнализаторы давления, распределительные приборы и т.п. IP34 расшифровкаСтепень защиты IP34 означает:
3 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 2,5 мм; Электрооборудование со степенью защиты IP34 может использоваться в обычных помещениях с осаждением частиц на вертикальных частях или на недоступных горизонтальных плоскостях и/или в местах, подвергающихся попаданию дождя и струй. Примеры таких устройств: приборы фазировки, светодиодные модули, такие как панели заливного света, бытовые вытяжные вентиляторы, акустические системы и т.п. IP40 расшифровкаСтепень защиты IP40 означает:
4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм; Электрооборудование со степенью защиты IP40 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях. Примеры таких устройств: LED-светильники, устройства нормирования сигналов, настенные шкафы навесного монтажа, пластиковые корпуса измерительных приборов, сигнальные лампы, лазерные измерительные приборы. IP41 расшифровкаСтепень защиты IP41 означает:
4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм; Электрооборудование со степенью защиты IP41 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или во влажных помещениях, в заданном вертикальном положении.
Примеры таких устройств: LED-светильники, устройства нормирования сигналов, настенные шкафы навесного монтажа, пластиковые корпуса измерительных приборов, встраиваемые пластиковые боксы, монтажные коробки. IP42 расшифровкаСтепень защиты IP42 означает:
4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм; Электрооборудование со степенью защиты IP42 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или во влажных помещениях, не строго в вертикальном положении. Примеры таких устройств: технический манометр, распределительные коробки открытой установки, настенные шкафы навесного монтажа, пластиковые корпуса измерительных приборов, встраиваемые пластиковые боксы, монтажные коробки. IP43 расшифровкаСтепень защиты IP43 означает:
4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм; Электрооборудование со степенью защиты IP43 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или в местах, подвергающихся попаданию дождя, но не струй снизу. Примеры таких устройств: технические манометры, технические барометры, пожарные извещатели, пластиковые корпуса измерительных приборов, встраиваемые пластиковые боксы, монтажные коробки. IP44 расшифровкаСтепень защиты IP44 означает:
4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм; Электрооборудование со степенью защиты IP44 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или в местах, подвергающихся попаданию дождя и струй.
Примеры таких устройств: технические манометры, технические барометры, пожарные извещатели, кабельные тестеры, фотореле, панельные вилки, пластиковые корпуса электроприборов, розеток, встраиваемые пластиковые боксы. IP45 расшифровкаСтепень защиты IP45 означает:
4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм; Электрооборудование со степенью защиты IP45 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или в местах, подвергающихся мойке струями воды средней мощности. Примеры таких устройств: технические манометры, технические барометры, пожарные извещатели, UV-ловушки для насекомых, наборы для трассировки кабелей, панельные вилки, пластиковые корпуса электроприборов, розеток, встраиваемые пластиковые боксы. IP50 расшифровкаСтепень защиты IP50 означает:
5 – оборудование защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм; Электрооборудование со степенью защиты IP50 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях. Нельзя допускать попадания влаги. Примеры таких устройств: тумблеры, нажимные кнопки, светодиодные светильники, мультиметры, пластиковые защитные кожухи, защитные пластиковые корпуса для электрооборудования. IP51 расшифровкаСтепень защиты IP51 означает:
5 – оборудование защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм; Электрооборудование со степенью защиты IP51 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях и/или во влажных помещениях, в заданном вертикальном положении.
Примеры таких устройств: электросчетчики, цифровые индикаторы, поворотные камеры, приборы учета, пластиковые защитные кожухи, защитные пластиковые корпуса для электрооборудования. IP52 расшифровкаСтепень защиты IP52 означает:
5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм; Электрооборудование со степенью защиты IP52 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или во влажных помещениях, не строго в вертикальном положении. Примеры таких устройств: пожарные извещатели, UV-ловушки для насекомых, защищенные мультиметры, тепловизоры, пластиковые корпуса электроприборов, розеток, встраиваемые пластиковые боксы, тестеры витой пары. IP53 расшифровкаСтепень защиты IP53 означает:
5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм; Электрооборудование со степенью защиты IP53 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или в местах, подвергающихся попаданию дождя, но не струй снизу. Примеры таких устройств: технические манометры, защищенные мультиметры, тепловизоры, пластиковые корпуса электроприборов, розеток, встраиваемые пластиковые боксы, тестеры витой пары, светосигнальные светодиодные приборы. IP54 расшифровкаСтепень защиты IP54 означает:
5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;
Электрооборудование со степенью защиты IP54 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или в местах, подвергающиеся попаданию дождя и струй. Примеры таких устройств: технические манометры, защищенные мультиметры, лазерные нивелиры, ультразвуковые тепломеры, встраиваемые пластиковые боксы, тестеры витой пары. IP55 расшифровкаСтепень защиты IP55 означает:
5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм; Электрооборудование со степенью защиты IP55 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или в местах, подвергающиеся мойке струями воды средней мощности. Примеры таких устройств: защищенные мультиметры, лазерные нивелиры, ультразвуковые тепломеры, защитные корпуса электроприборов, многофункциональные кабельные тестеры. IP56 расшифровкаСтепень защиты IP56 означает:
5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм; Электрооборудование со степенью защиты IP56 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или в местах, подвергающихся энергичной мойке или штормам. Примеры таких устройств: промышленные конвекторы, ультразвуковые тепломеры, защитные корпуса электроприборов, многофункциональные кабельные тестеры, водонепроницаемые выключатели. IP57 расшифровкаСтепень защиты IP57 означает:
5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;
Электрооборудование со степенью защиты IP56 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или во временно затопляемых местах или надолго оказывающихся под снегом. Примеры таких устройств: защищенные мультиметры, ультразвуковые тепломеры, защитные корпуса электроприборов, многофункциональные кабельные тестеры, водонепроницаемые выключатели, радиостанции. IP64 расшифровкаСтепень защиты IP64 означает:
6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм; Электрооборудование со степенью защиты IP64 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или в местах, куда попадают дождь и струи воды. Примеры таких устройств: технические манометры, защищенные мультиметры, встраиваемые пластиковые боксы, тестеры витой пары, приборы управления доступом и охранной сигнализацией. IP65 расшифровкаСтепень защиты IP65 означает:
6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм; Электрооборудование со степенью защиты IP65 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или в местах, подвергающихся мойке струями воды средней мощности. Примеры таких устройств: многофункциональные кабельные тестеры, приборы управления доступом и охранной сигнализацией, специализированные светильники, влагозащищенные кондуктометры. IP66 расшифровкаСтепень защиты IP66 означает:
6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;
Электрооборудование со степенью защиты IP66 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или в местах, подвергающихся энергичной мойке или штормам. Примеры таких устройств: многофункциональные кабельные тестеры, специализированные видеорегистраторы, влагозащищенные кондуктометры, светодиодные приборы. IP67 расшифровкаСтепень защиты IP67 означает:
6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм; Электрооборудование со степенью защиты IP67 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или во временно затопляемых местах или надолго оказывающихся под снегом. Примеры таких устройств: многофункциональные кабельные тестеры, влагозащищенные кондуктометры, светодиодные приборы, счетчики воды, оксиметры, пирометры. IP68 расшифровкаСтепень защиты IP68 означает:
6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм; Электрооборудование со степенью защиты IP68 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или при полном подводном погружении. Примеры таких устройств: многофункциональные кабельные тестеры, влагозащищенные кондуктометры, светодиодные приборы, счетчики воды, водонепроницаемые пьезоэлектрические элементы, подводные камеры. IP69 расшифровкаСтепень защиты IP69 означает:
6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;
Электрооборудование со степенью защиты IP69 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или при полном подводном погружении/в условиях высокотемпературной мойки водой высокого давления. Примеры таких устройств: светодиодные приборы, счетчики воды, тепловизоры, подводные камеры. IP65 и IP54 — защита вашего электрооборудования от пыли, мусора и жидкостиКомпьютеры, мониторы и другое электрическое оборудование в настоящее время так же распространены в промышленности и производстве, как и в офисе или дома. Однако, к сожалению, требования к электрическому оборудованию, такому как компьютеры, в промышленных условиях полностью отличаются от тех, которые предъявляются к офисным ПК. Промышленная среда, как правило, грязная и грязная и содержит большое количество загрязняющих веществ, которые вредны для чувствительной электроники, включая воду и пыль. К счастью, Европейский комитет по электротехнической стандартизации (CENELEC) разработал европейскую систему IP (защита от проникновения) для классификации степеней защиты электрооборудования. это возможно. Присваивая различные числовые коды, можно быстро и легко определить степень защиты продукта. IP65 и IP54 наиболее часто используются при производстве электротехнической продукции для использования в промышленности. Продукт со степенью защиты IP65 будет полностью защищен от пыли и взвешенных частиц, а также от водяных струй, которые позволят мыть машину, а степень защиты IP54 обеспечивает защиту от пыли (но не полную) и защищает от брызг воды, но не смывать. Степень защиты IP выше, чем IP65 (IP68 обеспечивает полную защиту от пыли и воды), но они редки и чрезмерны для большинства промышленных применений. Многие промышленные компьютеры построены по стандарту IP65, но, к сожалению, это может иметь серьезные недостатки при ремонте и модернизации устройств. Чтобы соответствовать требованиям IP65, промышленный компьютер должен был быть герметизирован, чтобы предотвратить попадание пыли и воды на чувствительные компоненты. К сожалению, это означает, что если компьютер необходимо отремонтировать или модернизировать, потребуется вызвать инженера. Промышленные компьютеры со степенью защиты IP65 или IP54 с внутренним уплотнением также очень дороги. Они часто являются полупроводниковыми, что означает, что они прочные и надежные, но также означает, что их практически невозможно обновить. К счастью, решение проблемы с дорогостоящими специфическими машинами со степенью защиты IP заключается в размещении стандартного компьютера или другого электрического устройства в промышленном корпусе со степенью защиты IP65 или IP54. Эти промышленные шкафы имеют огромное преимущество перед специально разработанным оборудованием со степенью защиты IP, поскольку в них можно разместить обычное оборудование. Это обеспечивает двойную экономию средств, поскольку стандартное оборудование, такое как готовый ПК, будет стоить часть стоимости твердотельного промышленного компьютера со степенью защиты IP. Кроме того, при обновлении, ремонте или замене можно использовать один и тот же корпус, а оборудование вынимать без необходимости привлечения дорогостоящего инженера. Кроме того, промышленный корпус, изготовленный в соответствии со степенью защиты IP65 или IP54, прослужит намного дольше, чем конкретная единица оборудования со степенью защиты IP, при этом некоторые корпуса способны выжить и обеспечить конкурентоспособную защиту от пыли и воды в течение десятилетий, в то время как обычному промышленному оборудованию повезет. даже четыре или пять лет. Эта запись находится в разделе компьютерный шкаф, компьютерная безопасность, промышленная периферия, рейтинг IP, nema. Вы можете следить за любыми ответами на эту запись через ленту RSS 2.0. И комментарии и запросы в настоящий момент закрыты. Объяснение рейтингов IP — Что такое рейтинги IP?Защитите свой электрический шкаф и его содержимое, зная, где и как он будет использоваться, чтобы вы могли заказать шкаф с правильным классом защиты IP. Степень защиты IP (защита от проникновения) используется покупателями в Европе для определения степени защиты электрического корпуса от условий окружающей среды. Система рейтинга IP была установлена Международной электромеханической комиссией (IEC), всемирной организацией по стандартизации. Целью IEC является содействие международному сотрудничеству по всем вопросам, касающимся стандартизации в области электротехники и электроники. IEC тесно сотрудничает с Международной организацией по стандартам (ISO). Полное описание рейтингов IP и связанных с ними тестов можно найти в публикации IEC 529. Хотя эти рейтинги изначально были разработаны как способ классификации корпусов, теперь они предоставляют инженерам удобный и практичный способ сравнения уровней герметизации. Настоящий стандарт описывает систему классификации степеней защиты, обеспечиваемых корпусами электрооборудования. Принятие этой системы классификации способствует единообразию методов описания защиты, обеспечиваемой оболочкой, и испытаний для подтверждения различных степеней защиты. Классы относительной защиты электрических шкафов см. в приведенной ниже таблице: Руководство по классам IPКласс IP обычно имеет две (но может иметь три) цифры:
Защита от проникновения твердых частиц Уровни 5 и 6 относятся к защите от пыли. Водонепроницаемость IP варьируется от слабой капельной защиты до брызг, струй и полного погружения. Для уровней распыления 3 и 4 вода подается либо с помощью колеблющейся трубки, похожей на садовый разбрызгиватель, либо вручную с помощью ручного душа. Распылительная головка пропускает 12,5 литров в минуту. Испытываемый корпус подвергается воздействию не менее трех минут или, в случае большого устройства, не менее одной минуты на каждый квадратный метр поверхности при медленном перемещении распылительной головки. Для уровней 5 и 6 используются насадки для шлангов. Воздействие уровня 5 составляет 12,5 литров в минуту через сопло диаметром 6,3 мм (1/4 дюйма). Уровень 6 — это испытание на более высокое давление и расход с использованием форсунки диаметром 12,5 мм (1/2 дюйма) при расходе 100 литров в минуту. Для Уровней 5 и 6 обливание проводится с расстояния от 2,5 до 3 метров. Время экспозиции три минуты. Для уровней 7 и 8 корпус погружается в воду. Уровень 7 проверяет погружение в воду на 30 минут. Ограждение погружено так, что его дно находится на 1 метр ниже поверхности воды, а его верх — на 0,15 метра ниже поверхности. Уровень 8 — это специальное испытание, в котором уровень производительности — с точки зрения продолжительности и внешнего давления воды (которое пропорционально глубине) — согласовывается поставщиком и пользователем.
Первый номер IP — защита от твердых предметов; Второй номер IP — защита от жидкостей Например, в рейтинге IP 54 для электрического шкафа цифра 5 обозначает уровень защиты от твердых предметов, а цифра 4 — уровень защиты от жидкостей. «X» может использоваться для одной из цифр, если существует только один класс защиты, т. е. IPX1, который обеспечивает защиту от вертикально падающих капель воды, т.е. конденсация. Третий номер степени защиты IP – защита от механических воздействий (обычно опускается, третья цифра не является частью IEC 60529)
Ниже указана третья цифра степени защиты IP90 (IP90) 2 09X 8 и описания: 0 Нет защиты. 1 Защищает от удара силой 0,225 Дж (например, при падении груза массой 150 г с высоты 15 см). 2 Защита от удара силой 0,375 Дж (например, при падении груза массой 250 г с высоты 15 см). 3 Защита от удара силой 0,5 Дж (например, при падении груза массой 250 г с высоты 20 см). 4 Защита от удара силой 2,0 Дж (например, при падении груза массой 500 г с высоты 40 см). 5 Защита от удара силой 6,0 Дж (например, при падении груза массой 1,5 кг с высоты 40 см). 6 Защита от удара силой 20,0 Дж (например, при падении груза массой 5 кг с высоты 40 см). Рейтинг IP и сравнение рейтинга NEMA Минимальный код IP -кода. Ассоциация (NEMA) также публикует рейтинги защиты для корпусов, аналогичные системе рейтинга IP, опубликованной Международной электротехнической комиссией (IEC). Тем не менее, он также диктует другие характеристики продукта, не учитываемые кодами IP, такие как коррозионная стойкость, старение прокладок и методы строительства. Таким образом, несмотря на возможность сопоставления рейтинга корпуса NEMA/рейтинга NEMA, которые могут удовлетворять или превышать критерии кода IP, невозможно сопоставить рейтинги IEC (коды IP) с рейтингами корпуса NEMA, поскольку код IP не требует дополнительных требования. Добавить комментарий |
Количественные показатели, используемые при нанесении, находятся в районе от 1 до 6.
Если у вас еще остались вопросы, как правильно выбрать продукцию звоните по номеру: +375 (17) 513-99-93 или +375 (17) 513-99-91.
п.
В коде IP65, например, IP обозначает стандарт, 6 описывает уровень защиты от твердых предметов, а 5 описывает уровень защиты от жидкостей.
Уровень 5 допускает попадание некоторого количества пыли, но недостаточно, чтобы повлиять на работу оборудования. Уровень 6 полностью защищен от пыли. Эти испытания проводятся в пылевой камере с использованием тонкого порошка талька, рециркулируемого воздуходувкой. В зависимости от требований испытаний через корпус может проходить частичный вакуум. Вакуумные испытания проводятся в течение периода от двух до восьми часов, в зависимости от объема воздуха, проходящего через шкаф. Продолжительность безвакуумных испытаний составляет восемь часов.
В этом случае цифра 5 означает, что корпус спроектирован и изготовлен для защиты от ограниченного проникновения пыли (отсутствие вредных отложений), а цифра 4 указывает на ограниченную защиту от проникновения струй воды под низким давлением со всех направлений.
