IP40 Степень или класс защиты › Расшифровка, ГОСТ
- EPS
- Cтепень защиты ip
Дается информация про степень защиты ip 40: что значит ip 40, и класс защиты ip 40.
Защита от внешних твердых предметов | Защита от воды |
|---|---|
| 4 | 0 |
| присутствует защита от капель жидкости любой направленности | нет защиты |
Что значит ip 40:
- «4» — присутствует защита от капель жидкости любой направленности;
- «0» — нет защиты.
Классификация соответствует ГОСТ 14254 — 2015 и IEC 60529:2013.
Другие классы защиты корпуса оборудования:
Для просмотра расшифровки просто наведите курсор мыши на ячейку таблицы.
| A | B | C | D | ||
|---|---|---|---|---|---|
| IP40A | IP40B | IP40C | IP40D | ||
| H | IP40H | IP40AH | IP40BH | IP40CH | IP40DH |
| M | IP40M | IP40AM | IP40BM | IP40CM | IP40DM |
| S | IP40S | IP40AS | IP40CS | IP40DS |
Светильники IP20 и IP40.
Почему их нельзя ставить в производственных и складских помещениях?На днях я в очередной раз столкнулся с технической неграмотностью со стороны заказчиков, что и побудило меня написать эту статью. Во избежание неприятных последствий, с которыми вы рискуете столкнуться по факту эксплуатации, считаю должным прояснить некоторые детали, которые по незнанию могут показаться несущественными.
Вкратце о событии:
Заказчик связался с нами и попросил составить ему светотехнический проект на внутреннее освещение помещения ангарного типа, которое он планирует эксплуатировать в качестве производственного цеха.
На основании характеристик помещения и действующих нормативов нами был создан вариант освещения на светодиодных светильниках, степень защиты которых соответствовала всем требованиям к данному типу помещения. В принципе, для большинства помещений такого рода достаточно, чтобы светильник обладал степенью защиты IP54, но так как в базе IES-файлов у меня таковых не оказалось, расчет был сделан на светильниках со степенью защиты IP65.
Был выставлен счет на оборудование, согласованы сроки оплаты и поставки. Но через три дня мы внезапно узнаем, что клиент уже закупил светильники, которые оказались дешевле, чем предложенные нами. В процессе разговора выяснилось, что закупленные светильники обладают защитой IP20, которой, по словам клиента, ему «оказалось достаточно» для того, чтобы эксплуатировать их в своем цеху.
Небольшая деталь: цех не имеет центрального отопления, окон и системы кондиционирования. Предназначение — обработка металла на станках.
Переубедить клиента, который уже сделал свой выбор, оказалось невозможным. Последствия своего решения ему предстоит проверять на практике, и дай бог, чтобы они не оказались излишне мрачными. Но для всех остальных я постараюсь подробно расписать, почему светильники с подобной степенью защиты не следует устанавливать в такого рода помещениях.
Что по сути из себя представляет степень защиты IP20 и IP40?
Это корпуса, которые совершенно не защищены от попадания влаги внутрь прибора.
То есть любой конденсат, протечка крыши или иное случайное попадание воды внутрь прибора угрожает электрической его части, будь то проводка, контактные или клеммные соединения, а в случае со светодиодными светильниками — и светодиодные линейки.
Поэтому, исходя из техники безопасности, светильники со степенью защиты IP20, IP31, IP40 и прочие, где вторая цифра меньше 4, могут размещаться только в тех помещениях, где в процессе эксплуатации не предусмотрено возникновения конденсата, повышенной влажности и иных вариантов попадания воды внутрь светильника.
В случае, если такой светильник выйдет из строя, вы не сможете поменять его по гарантии (ибо монтировали его в помещении, не предусмотренном в инструкции к эксплуатации), а в случае, когда выход светильника из строя повлек за собой порчу иного имущества — не сможете получить страховку.
Помните — незнание законов физики не освобождает вас от последствий)
Какие светильники следует применять в этом случае?
Как я уже писал в начале статьи, зачастую (если в помещениях не предусмотрена влажная уборка) достаточно степени защиты, где второй цифрой стоит 4: IP44 либо IP54. В случае, где в помещениях проводится плановая влажная уборка, следует применять светильники со степенью защиты не ниже IP65.
За такие светильники вы можете быть абсолютно спокойны. Ни пожарная, ни санитарная инспекция, ни энергосбыт не смогут придраться к этим светильникам, а в исключительных случаях, когда они по какой либо причине выйдут из строя в течение гарантийного срока — вы можете быть уверены, что вам их заменять совершенно бесплатно. Конечно, при условии, что вы соблюдали правила монтажа и иные правила эксплуатации.
Что следовало бы сделать нашему клиенту, если он искал светодиодные светильники в цех подешевле?
Желание заказчика поискать светодиодные светильники для цеха подешевле вполне разумно.
Не всегда первый подходящий вариант является оптимальным. Но делать это надо также осмысленно, соблюдая комплекс критериев выбора (цена-качество-сроки), а не только лишь видеть цену.
Прежде всего, в этом случае логичнее всего обращаться с этим вопросом к тем, кто создал проект. При составлении светотехнических расчетов мы используем светильники тех производителей, которые создают для своих продуктов специальную базу IES-файлов. Такие файлы являются цифровой моделью светильника, характеризуя его мощность, точечную яркость и распределение светового потока. Разумеется формирование такой базы стоит немалых денежных затрат, что не может не отразиться на стоимости изделия.
Помимо них в нашем списке постоянных поставщиков существует ряд производителей, изделия которых не имеют IES-файлов, но, тем не менее, соответствуют всем стандартам и нормам. И в ряде случаев их изделия оказываются дешевле.
Проще всего было связаться с нами и попросить нас произвести подбор более дешевых аналогов светодиодного светильника, основываясь на мощности, световом потоке и степени защиты.
Да и посудите сами, если какая-то компания бесплатно делает для вас светотехнический проект, не стоит ли задуматься, что они готовы рассмотреть и понижение цены, чтобы уже сделанная работа принесла плоды. И кого, как не их следовало бы «продавить» по цене в первую очередь? Продавить осмысленно, приводя в качестве аргументов соответствующие конкурентные предложения от иных производителей.
Будьте уверены, наиболее выгодные предложения без «подводных камней» и лишних «накруток» вы получите только от сертифицированных представителей заводов. Их специализация, степень квалификации, а также возможности как в плане скорости поставки, так и в плане гибкости ценовой политики гораздо выше, чем у остальных представителей сектора торговли.
Куратор проекта,
Живорыкин А.Н.
Таблица рейтингов IPи определения
Рейтинг IP (также известный как рейтинг «защита от проникновения» или рейтинг «международная защита») определяет эффективность герметизации электрических корпусов от посторонних частиц, таких как случайный контакт, пыль, влага, жидкости и т.
д. Рейтинги IP определены в международном стандарте EN. 60529 (британский BS EN 60529:1992, европейский IEC 60509:1989). Рейтинги IP предоставляют информацию о том, способно ли устройство противостоять проникновению пыли или жидкости и в какой степени. На рис. 1 показана структура рейтинга IP.
Рисунок 1: Степень защиты IP
Содержание
- Первая цифра
- Вторая цифра
- Рейтинг IPX
- ИПК рейтинг
- Таблица рейтинга IP
- Дополнительный корпус
- Часто задаваемые вопросы
- Какая степень защиты IP является водонепроницаемой?
- Можно ли погружать в воду со степенью защиты IP68?
- Что такое IP69K?
- Дополнительная информация
Первая цифра
Первая цифра в рейтинге IP обозначает степень защиты корпуса от твердых посторонних предметов, таких как пыль, случайный контакт руками, пальцами, инструментами, проводами и т. д. Соответствующее описание цифр объяснено ниже :
| Первая цифра: | Описание сплошной защиты: |
| 0 (Х) | Без защиты |
| 1 | Защита от твердых частиц диаметром более 50 мм |
| 2 | Защита от твердых частиц диаметром 12,5 мм и более |
| 3 | Защита от твердых частиц диаметром 2,5 мм и более |
| 4 | Защита от твердых частиц диаметром 1 мм и более |
| 5 | Защита от частиц пыли |
| 6 | Пыленепроницаемый; Полная защита |
Вторая цифра
Вторая цифра в рейтинге IP определяет степень защиты от проникновения жидкости.
Ниже приводится краткое описание соответствующих цифр.
| Вторая цифра: | Описание защиты от жидкости или влаги: |
| 0 | Без защиты |
| 1 | Защита от вертикально капающей воды |
| 2 | Защита от капель воды при наклоне корпуса под углом до 15° |
| 3 | Защита от брызг воды под углом до 60° от вертикали |
| 4 | Защита от брызг воды с любого направления |
| 5 | Защита от направленных струй воды низкого давления (6,3 мм) под любым углом |
| 6 | Защита от направленных струй воды высокого давления (12,5 мм) под любым углом |
| 7 | Защита от полного погружения на глубину до 1 м на 30 минут |
| 8 | Защита от погружения на большую глубину и при более высоком давлении |
| 9 (К) | Защита от направленных струй воды высокой температуры и давления, обмываний или процедур очистки паром |
Рейтинг IPX
«X» в рейтингах IP просто означает, что значение для числа отсутствует.
«X» можно просто заменить нулем, учитывая, что класс защиты от проникновения не предусмотрен. Например, IPX4 может просто означать, что корпус не обеспечивает защиты от проникновения твердых частиц, но обеспечивает защиту от брызг воды с любого направления.
Класс IPK
«K» в некоторых классах IP означает, что корпус должен обеспечивать защиту от проникновения направленных струй воды высокой температуры и давления. Например, степень защиты IP69K обычно используется в таких средах, как автомойка, производство продуктов питания и напитков и другие процедуры очистки паром.

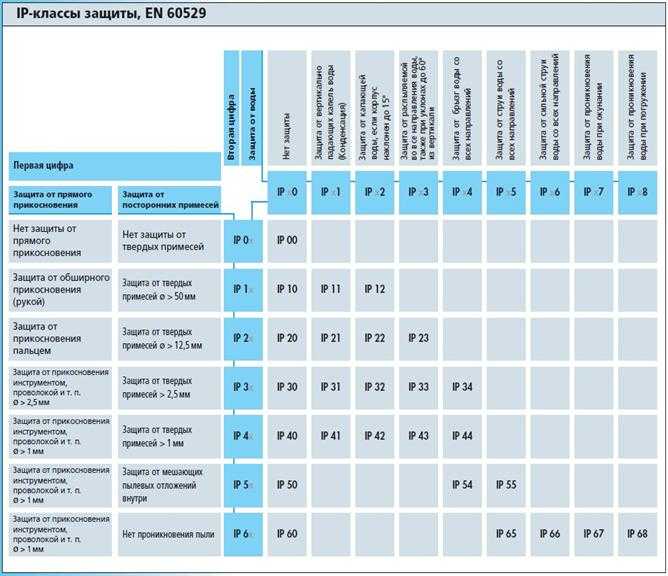

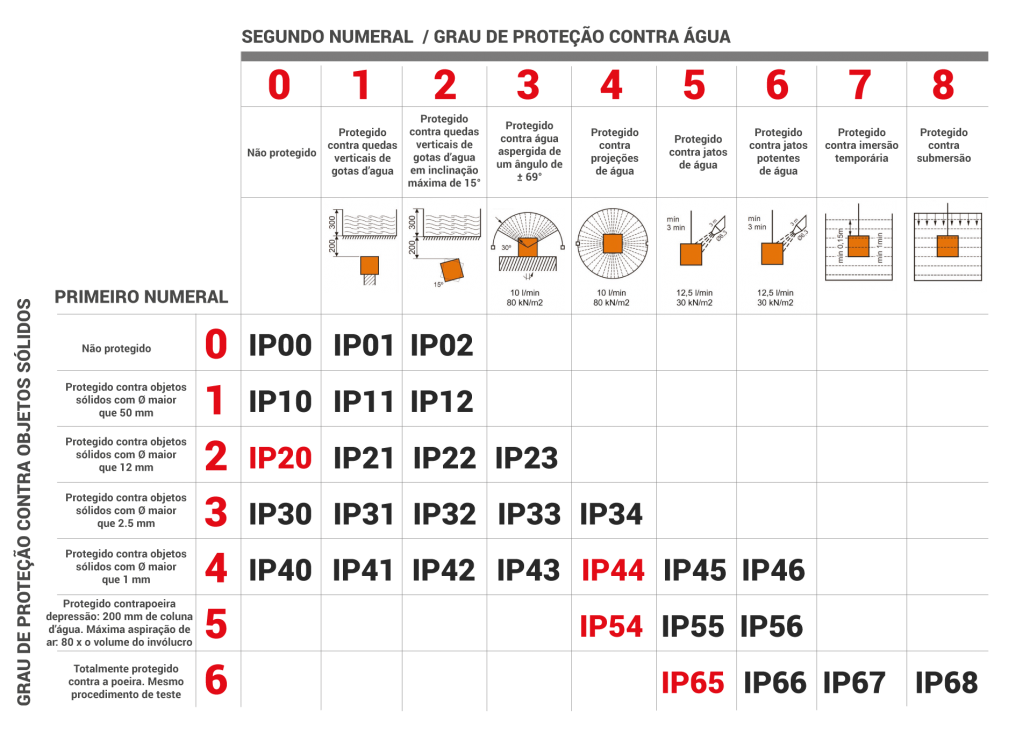

Таблица рейтинга IP
Ниже приведена краткая справочная таблица, которая поможет вам выбрать корпус с классом IP для ваших требований.
| Без защиты от жидкости | Защита от вертикально капающей воды | Защита от капель воды при наклоне корпуса до 15° | Защита от брызг воды под углом до 60° от вертикали | Защита от брызг воды с любого направления | Защита от направленных струй воды низкого давления (6,3 мм) под любым углом | Защита от направленных струй воды высокого давления (12,5 мм) под любым углом | Защита от полного погружения на глубину до 1 м | Защита от полного погружения на большую глубину и при более высоком давлении | Защита от направленных струй воды высокой температуры и давления | |
| Без защиты от твердых предметов | IP00 | IP01 | ИП02 | IP03 | ИП04 | IP05 | IP06 | IP07 | IP08 | IP09 |
| Защита от твердых частиц диаметром более 50 мм | IP10 | IP11 | IP12 | ИП13 | ИП14 | IP15 | IP16 | IP17 | IP18 | IP19 |
| Защита от твердых частиц диаметром более 12,5 мм | IP20 | ИП21 | ИП22 | ИП23 | ИП24 | IP25 | IP26 | ИП27 | IP28 | ИП29 |
| Защита от твердых частиц диаметром более 2,5 мм | IP30 | IP31 | IP32 | IP33 | IP34 | IP35 | IP36 | IP37 | IP38 | IP39 |
| Защита от твердых частиц диаметром более 1 мм | IP40 | ИП41 | IP42 | IP43 | IP44 | IP45 | IP46 | IP47 | IP48 | IP49 |
| Защита от частиц пыли | IP50 | IP51 | IP52 | IP53 | IP54 | IP55 | IP56 | IP57 | IP58 | IP59 |
| Полная защита от пыли | IP60 | IP61 | IP62 | IP63 | IP64 | IP65 | IP66 | IP67 | IP68 | IP69 |
Дополнительный корпус
Иногда клапаны или компоненты, которые вы используете, могут подвергаться жестким или требовательным промышленным процессам или другим условиям.
В таком случае существующего корпуса со степенью защиты IP может быть недостаточно для обеспечения желаемой защиты. Дополнительная оболочка вокруг клапана или компонента является хорошим способом повысить уровень защиты от проникновения частиц. Эти дополнительные корпуса должны иметь соответствующую степень защиты IP для дополнительной защиты и повышения производительности.
Часто задаваемые вопросы
Какая степень защиты IP является водонепроницаемой?
Как правило, корпуса со степенью защиты IP65, 66 и 67 считаются водонепроницаемыми по стандарту IP. Но термин «водонепроницаемость» применим только при определенных условиях для каждого из этих рейтингов IP.
- Степень защиты IP65 означает, что корпус может обеспечить защиту только от водяных струй низкого давления (6,3 мм). Для испытаний корпусов IP65 необходимо создать объем воды 12,5 литров в минуту в течение не менее 15 минут при давлении 30 кПа на расстоянии 3 м. На рис. 2 показан пример корпуса со степенью защиты IP65.
- Корпус со степенью защиты IP66 обеспечивает защиту от водяных струй высокого давления (12,5 мм). Процедуры испытаний включают воздействие на корпус воды объемом 100 литров в минуту под давлением 100 кПа на расстоянии 3 м в течение не менее 3 минут.
- Степень защиты IP67 означает, что корпус обеспечивает защиту от погружения на глубину до 1 м. Метод испытаний таких ограждений включает погружение на глубину не менее 1 м на 30 и более минут. Глубина погружения измеряется от нижней части объекта и должна быть не менее 15 см от верхней части объекта.
Рис. 2: IP65 — DIN — разъем для электромагнитных клапанов
Можно ли погружать в воду по стандарту IP68?
IP68 можно рассматривать как полную защиту от проникновения пыли и погружения на большую глубину и при более высоком давлении. Однако термины «большие глубины» и «более высокое давление» могут быть расплывчатыми. Поэтому производитель и пользователь должны согласовать спецификацию IP68 в зависимости от их требований и применения.
Однако рейтинг IP68 обеспечивает защиту от погружения на глубину не менее 1 метра.
Что такое IP69K?
IP69K обеспечивает полную защиту от попадания пыли и направленных струй воды высокой температуры и давления. Он в основном используется в средах, требующих интенсивной промывки, таких как пищевая промышленность и производство напитков, где высокая температура и давление важны в процедурах очистки для поддержания санитарии и гигиены. IP69K — это наивысшая степень защиты IP.
