Молниезащита монтаж: Монтаж систем молниезащиты зданий и сооружений, дома, коттеджа, дачи. Грозозащита. Цена. Купить

Фото любезно предоставлено East Coast Lightning Equipment Inc.

Молния — это поток электрического тока между землей и небом. В результате электрический ток может составлять миллионы вольт, а его стоимость может составлять миллиарды долларов ущерба, связанного с молнией, ежегодно. Риск поражения молнией и нарушения работы промышленности и собственности США постоянно растет. Помимо материального ущерба, большая часть общих затрат приходится на простои оборудования и прерывание хозяйственной деятельности.

Некоторые люди ошибочно полагают, что металлические крыши могут увеличить риск удара молнии. Металлические крыши не более привлекательны для освещения, чем любой другой кровельный материал. Металлические кровельные материалы негорючие, поэтому в случае удара молнии по металлической крыше; вероятность возникновения пожара меньше, чем у других типов кровельных материалов.

В то время как стальные конструкции здания будут проводить молнии, именно соединения, межсоединения и заземление, обеспечиваемые системой молниезащиты (LPS), безопасно рассеивают опасное электричество молнии на землю. Искрение и боковое мигание могут возникать без постоянного предпочтительного пути к земле, обеспечиваемого LPS. Анкерные секции металлических кровельных и сайдинговых систем не сконструированы так, чтобы пропускать ток, потому что в большинстве ситуаций толщина используемого металла недостаточна для обеспечения гарантированного прохождения молнии.

При ударе молнии LPS дает уверенность. Эффективная LPS не только защищает крыши, стены и другие конструктивные элементы от прямых ударов молнии, но также защищает электрические цепи, коммуникации, системы управления технологическими процессами и другие элементы, уязвимые для непрямых ударов.

LPS использует материалы с высокой проводимостью (обычно медь и алюминий), чтобы обеспечить путь с низким сопротивлением для безопасного заземления опасного и разрушительного электричества молнии.Материалы и компоненты LPS должны быть внесены в список UL и специально изготовлены для защиты от молний. По данным Института молниезащиты (LPI) в Мэривилле, штат Миссури, система, соответствующая стандартам безопасности, обеспечивает проверенное и эффективное заземление для рассеивания вредного электрического разряда молнии с помощью сети заземления, которая должна включать:

• Ударно-оконечные устройства (молниеотводы или стержни)
• Проводники (которые могут включать проводящие конструктивные элементы)
• Соответствующие соединительные компоненты, такие как соединители и фитинги, необходимые для завершения системы
• Соединение для уменьшения разности потенциалов, создаваемых током молнии
• Заземляющие электроды (заземляющие стержни, пластины или проводники), установленные для направления тока молнии глубоко в землю
• Устройства защиты от импульсных перенапряжений (SPD), установленные на каждом служебном входе, для фильтрации проникновения молнии из инженерных сетей и дальнейшего выравнивания потенциала между заземленными системами во время грозовых событий

Фото любезно предоставлено TLSmith Consulting Inc.

Руководства по LPS

LPS может быть успешно завершена в соответствии с национально признанными стандартами безопасности LPI 175, NFPA 780 (от Национальной ассоциации противопожарной защиты) и UL 96A. «Наука о защите от молний идет в ногу с нашими постоянно меняющимися технологиями, — говорит Бад Ван Сикл, исполнительный директор LPI. «Недавно выпущенное издание NFPA 780 2017 года включает 12 глав и 15 разделов приложений, посвященных требованиям к конструкции, применению и мерам оценки рисков для LPS.«

Ниже приведены некоторые примеры руководств по установке пневмоостровов LPS, подробно описанных в NFPA 780, UL 96A и LPI 175:

• Крепление к крыше через равные промежутки времени, не превышающие 20 футов по гребням и краям крыши по периметру.
• Размещение на расстоянии не более 2 футов от концов коньков, краев крыши и внешних углов плоских крыш.
• Приспособления, необходимые для принадлежностей на крыше и конструктивных выступов, таких как дымоходы, башни, слуховые окна, декоративные шпили и наконечники, кондиционеры и другое оборудование на крыше.
• Стандарты безопасности также содержат руководящие принципы, касающиеся требований к другому металлическому оборудованию на крыше, такому как световые люки, вентиляционные вентиляторы, выступающие металлические конструкции крыши и перила, поскольку эти структурные элементы должны быть включены в LPS.

Как эти элементы должны быть включены в СМЗ, зависит от их состава и расположения на крыше. Например, согласно LPI, стандарты безопасности допускают, чтобы открытые металлические предметы, изготовленные из сплошного металла толщиной более 3/16 дюйма, необходимо только соединять с LPS посредством соединения.Поскольку большая часть оборудования на крыше не соответствует требованиям 3/16 дюйма, для обеспечения надлежащей защиты необходимо использовать молниеотводы и проводники. Несоблюдение необходимых мер по уклону крыши, выступам и металлическому оборудованию крыши может привести либо к недостаточно защищенным участкам крыши, либо к дополнительным расходам на строительство из-за использования избыточных компонентов.

Кроме того, «Одним из предпочтительных методов крепления компонентов к металлической крыше является использование клея; это позволяет избежать ненужных проникновений», — говорит Дженнифер А.Морган, секретарь / казначей в East Coast Lightning Equipment Inc., Уинстед, Коннектикут, и офицер Союза молниезащиты, Уинстед. «Если элементы установлены на панели, они могут быть прикреплены с помощью крепежа».

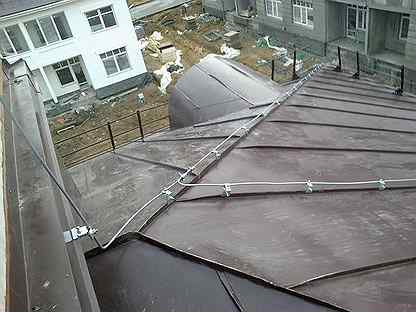

Кабель LPS, прикрепленный к крышке конька металлической крыши. (Фото любезно предоставлено East Coast Lightning Equipment Inc.)

Установка LPS

Томас Смит, AIA, RRC, F.SEi, основатель TLSmith Consulting Inc., Роктон, Иллинойс, подчеркивает, что LPS следует устанавливать таким образом, чтобы не повредить поверхность панелей; истирание панели может привести к коррозии панели.Кроме того, «В районах с сильным ветром особое внимание следует уделять креплению LPS, чтобы он не сдувался», — говорит он. «В прошлый раз, когда я смотрел, UL 96A и NFPA 780 не предъявляли особых требований к участкам с сильным ветром. В большинстве других кровельных систем проводники LPS опираются на кровельное покрытие. Но это неразумно с металлом, потому что движение проводника ветром или термический, могут истирать поверхность металлических панелей.Важно, чтобы проводник не касался панелей, как указано Федеральным агентством по чрезвычайным ситуациям (FEMA).»

FEMA разработало руководящие принципы для предотвращения отсоединения СМЗ от металлических крыш со стоячим фальцем в регионах, подверженных ураганам. FEMA рекомендует использовать предварительно изготовленные механически прикрепленные зажимы, которые обычно используются для крепления различных предметов к панелям крыши. После закрепления зажимов на ребрах панели базовые пластины пневмоострова и соединители проводов прикрепляются к зажимам панели. Вместо соединителей проводов с штырями FEMA рекомендует устанавливать петлевые соединители с механическим креплением.Кроме того, FEMA рекомендует вместо зубчатых соединителей использовать соединители на болтах, поскольку они обеспечивают более надежное соединение и предотвращают развевание свободных концов ветром.

Помимо защиты от ветра, гальваническая коррозия представляет собой серьезную проблему, когда медные компоненты устанавливаются на металлических крышах, изготовленных из окрашенного металла или оцинкованного алюминия. «На металлической крыше никогда не следует устанавливать медные компоненты молниезащиты, если только металл крыши не медный», — говорит Марк С.Харгер, президент / генеральный директор, Harger Lightning & Grounding, Грейслейк, Иллинойс. Кроме того, Харгер считает крайне важным, чтобы подрядчик по монтажу выполнял требования производителя кровли, когда дело доходит до крепления компонентов молниезащиты к поверхности крыши. «Проходы через крышу должны быть сведены к минимуму и должны быть закрыты квалифицированным подрядчиком по кровельным работам», — добавляет он.

Установка заземляющего стержня для СМЗ. (Фото любезно предоставлено компанией Bonded Lightning Protection Systems Ltd.)

Квалифицированный монтаж СМЗ

Установка узкоспециализированного LPS для металлической крыши требует сочетания науки, искусства, мастерства и технологической проницательности. Харгер считает, что до тех пор, пока кровельный подрядчик прошел надлежащую подготовку, отдельный подрядчик не нужен. «Harger Lightning & Grounding обучает подрядчиков тому, как устанавливать системы молниезащиты на всех типах крыш, включая металлические», — говорит он.

LPI имеет программы сертификации для обучения установке LPS.Сдающие экзамен должны быть членами LPI и проходить повторное тестирование каждые три года после обновления стандартов. Программы тестирования для Master Installer Series включают в себя набор из пяти экзаменов, которые включают в себя «истина / ложь», множественный выбор, короткий ответ, заполнение бланка и проблемы с разработкой приложений. В каждый прогрессивный тест включается больше проектных задач, и для прохождения требуется знание NFPA 780 и LPI 175.

«LPI квалифицирует поставщиков инсталляций с помощью нашей программы сертификационных испытаний, которая включает в себя серию современных экзаменов, чтобы убедиться, что подрядчики соответствуют текущим требованиям стандартов», — говорит Ван Сикл. «Во-вторых, программа полевых проверок LPI (LPI-IP) предоставляет независимых сторонних инспекторов, которые могут обеспечить соответствие системы установленным стандартам безопасности».

Затраты на систему молниезащиты дома на 2021 г. + расценки на установку стержня и разрядника

Установка молниеотвода и системы заземления

Специалист по молниезащите обычно взимает –4000 долларов США за установку стержней и системы заземления.Ожидайте, что вы заплатите от до 60–2 500 долларов за штангу , при этом простые штанги находятся на нижнем конце, а воздушный терминал для ранней стримерной эмиссии — на верхнем. Стоимость зависит от выбора материала (медь или алюминий), типа и размера вашего дома и крыши. Институт молниезащиты подчеркивает важность найма сертифицированного UL специалиста, чтобы ваша система была правильно настроена и соответствовала национальным стандартам безопасности.

Эти стержни были изобретены Бенджамином Франклином для защиты уязвимых конструкций от поражения электрическим током.Эти медные или алюминиевые стержни крепятся к крыше дома или другой конструкции, включая деревья. Размер вашей крыши определяет количество, необходимое для надежной защиты.

Когда молния попадает в стержень, система заземления (или система заземления) передает электрический ток на землю, где он безвредно поглощается. Системы заземления состоят из определенного электрического проводника / кабеля, который проходит от стержня вдоль стены дома в землю. Кабель подключается к покрытому медью заземляющему стержню, установленному на глубине не менее 10 футов ниже поверхности земли и в двух футах от дома.

Стандартные типы стержней

На выбор предлагаются два основных типа: простые и ранние стримерные воздухораспределители.

Простые стержни Молнии или Франклина

Стержни Молнии или Франклина просты по форме, имеют низкую цену от от 60 до 150 долларов и наиболее часто используются. Проконсультируйтесь со своим специалистом по молнии, чтобы определить, подходят ли медные или алюминиевые стержни для вашего дома.

• Медь : 125-150 долларов за штуку с установкой
• Алюминий : 60-75 долларов за штуку с установкой

Они меньше по размеру, поэтому для дома площадью 3000 квадратных футов может потребоваться от шести до семи для защиты вся конструкция .Это приводит к тому, что различные стержни заметно выступают из крыши, что может оттолкнуть некоторых домовладельцев.

Хотя эти удилища рекомендуется отремонтировать профессионально, домовладелец может легко заменить их при необходимости. Просто прикрутите замену к креплению, прикрепленному к крыше.

Воздушные терминалы с ранним выбросом стримеров (ESE)

Воздушные терминалы ESE дороже и намного сложнее в установке, чем их простые аналоги. Они могут стоить от $ 2000 до $ 2500 за удилище и профессиональную настройку.

Эти терминалы — более высокие, высокотехнологичные модели, которые защищают большую площадь поверхности. Это могло предотвратить необходимость в нескольких стержнях. Предлагаемые в электронных и неэлектронных моделях, они работают за счет испускания ионизированных частиц, которые направляют возможный удар молнии. Для этого его вершина должна быть как минимум на 6,5 футов выше самого высокого соседнего здания ; Для достижения этой высоты может потребоваться мачта.

Нанять специалиста по молниезащите

Самостоятельная установка

Хотя установка громоотвода может быть делом «сделай сам», проще и безопаснее доверить эту работу сертифицированному UL профессионалу.По крайней мере, он должен оценить, сколько стержней вам нужно и где их следует разместить. Если сделать это самостоятельно, вы можете потратить $ 1,200–3,000 на материалы для самостоятельной сборки, включая стержни, крепления, проводники, кабельные соединители, крепежные детали и заземляющий элемент. Когда вы покупаете систему молниезащиты у профессионала, все оборудование и рабочая сила включаются в пакет. Это затрудняет профессиональную установку только частей всей системы.

Домашние мастера могут приобрести это оборудование в Интернете и в некоторых хозяйственных магазинах.Приобретая самостоятельно, вы рискуете, что оборудование не соответствует национальным стандартам безопасности.

Стоимость устройства защиты от перенапряжения для всего дома

Устройство для защиты всего дома, включая материалы и установку, стоит $ 300–500 $ . Они предотвращают попадание в дом чрезмерного напряжения, которое может повредить проводку, приборы и устройства. Это оборудование встроено в электрическую сервисную панель дома и может стоить от $ 100 до $ $ при покупке в хозяйственном магазине.Установка требует передачи электрических компонентов, поэтому это работа электрика или компании по защите от молний.

Устройство защиты розеток

Каждый электронный блок должен иметь собственный разъем или удлинитель, который может стоить от $ 20 до $ 50 каждый. Устройство защиты от перенапряжения на 110 В рекомендуется для таких электронных устройств, как телевизор и кабельная приставка. Большинство домовладельцев могут самостоятельно установить сетевые фильтры на розетках.

Важно знать, что устройство защиты от перенапряжения (SPD) пожертвует собой ради выполнения своей работы.Вам нужно будет заменить его, если произойдет скачок электричества. В результате нет необходимости тратиться на более дорогие модели. Больше денег не обязательно означает большую защиту. Просто убедитесь, что выбранный вами SPD сертифицирован UL и не вызывает пожаров.

Установка молниеотвода для дома

Грозозащитный разрядник — это дополнительная линия защиты для защиты дома от молнии, поражающей линии электропередач или линии связи. Это предотвращает скачки напряжения и отключения.Разрядники на напряжение свыше 1000 вольт устанавливаются на силовых и телекоммуникационных линиях. Их задача — отводить ток от пораженной линии к земле, подальше от дома. Обратитесь в местную энергетическую или телекоммуникационную компанию, чтобы узнать о возможности их установки на энергосистемах рядом с вашим домом.

Средняя стоимость повреждений от молнии

По данным Института страховой информации, страховые компании ежегодно выплачивают более 800 миллионов долларов по более чем 100 000 претензий, связанных с молнией .Это составляет более 8000 долларов США за претензию , которая может включать повреждение от пожара, структурное повреждение, ремонт электрооборудования и замену приборов и устройств. Он также может учитывать новое озеленение в случае повреждения деревьев и растений.

Система защиты не только защищает дом и находящихся в нем людей, но и обеспечивает душевное спокойствие. Если вы решили, что эта система вам подходит, поговорите с различными квалифицированными специалистами и получите несколько предложений. Это поможет вам определить, кто лучше всего защитит ваш дом.

Нанять специалиста по молниезащите

Системы молниезащиты | Установка громоотвода

Если вы планируете установить систему молниезащиты, обратите внимание на статистику. Согласно данным, собранным Westinghouse Electric Company, с учетом среднего местоположения и воздействия, у здания высотой 50 футов больше шансов попасть в разряд молнии раз в год, чем у карточного игрока, подавшего обычный флеш в покере.В Соединенных Штатах средний географический район ежегодно подвергается 40 ударам молнии на квадратную милю. Это много молнии! Конечно, не каждый из этих ударов нанесет ущерб людям или имуществу, и многие дома изначально расположены с меньшей вероятностью для удара молнии. Установка громоотвода не является обязательной для каждого дома, но для тех, кто расположен в районах, где молнии являются частой угрозой, системы молниезащиты являются отличным вложением средств.

Как работают системы молниезащиты

Система молниезащиты состоит из нескольких компонентов. Молниеотводы (молниеотводы) — самая простая часть системы для обнаружения, но также задействованы другие компоненты, такие как разрядники и вторичные проводники. Каждый компонент системы молниезащиты предназначен для безопасного направления удара молнии на землю, не причиняя вреда какой-либо части имущества; стержень обеспечивает точку контакта, ограничители перенапряжения защищают электрооборудование и проводку, вторичные проводники предотвращают искрение и боковые вспышки, а клеммы заземления переносят электричество в землю, где оно безвредно рассеивается.

Вопреки тому, как они функционируют, громоотводы не «притягивают» молнии. Их единственная функция — действовать как точка контакта, чтобы молния могла быть безвредно заземлена. Наличие громоотвода не притягивает молнию к дому, но если молния все же ударяет, наличие громоотвода дает энергии от молнии быстрый и эффективный путь к земле.

Где установка громоотвода наиболее целесообразна

Дело в том, что при определенных обстоятельствах молния может ударить куда угодно.Однако системы молниезащиты, вероятно, будут более полезными для определенных свойств в определенных средах. Дома на краю больших водоемов часто более подвержены риску ударов молнии, как и дома, построенные на обширных равнинах или на горных вершинах. Особую озабоченность вызывают и высокие здания в городских районах. Хотя установка громоотвода подходит во многих других ситуациях, домовладельцы в любой из этих ситуаций должны серьезно подумать об установке системы молниезащиты, если она еще не установлена.

Готовы включить молниезащиту?

Компании по производству систем молниезащиты

Компании, специализирующиеся на установке систем молниезащиты, хорошо разбираются не только в компонентах систем, которые они предлагают, но и в области молниезащиты в целом. Хотя компания, которая продает громоотводы, безусловно, сможет сказать вам, является ли ваш дом особенно вероятной целью, они также смогут дать вам совет о том, как сделать вашу собственность более безопасной с помощью других средств, помимо систем молниезащиты.

Стоимость установки системы громоотвода и стоимость грозового разрядника могут варьироваться в зависимости от размера и местоположения вашего дома. Наймите профессионала, чтобы оценить риск забастовки в вашем доме.

Молниезащита через ландшафтный дизайн

Профессионалы нередко предлагают изменения в ландшафтном дизайне, чтобы уменьшить вероятность (или уменьшить потенциальный материальный ущерб) ударов молнии. В большинстве обычных ситуаций удары молнии трудно предсказать с высокой степенью точности, но такие изменения, как удаление высоких деревьев или определенных нависающих конечностей или изменение местоположения флагштока, могут снизить ваши шансы на нанесение удара, вызывающего серьезный материальный ущерб; когда такие изменения предлагаются профессионалом, они, конечно, должны быть тщательно рассмотрены!

Детали установки защиты молниеотвода

(1) Я НЕ УВЕРЕН, КАК УСТАНОВИТЬ МОЛНИИ? Начните с часто задаваемых вопросов № 24 и изучите основные инструкции ниже или: Вы можете приобрести копию инструкций по установке с полной информацией за 12 долларов.00 почтовые расходы оплачены. У нас также есть дизайнер / установщик, который поможет с вашими вопросами. Если вы ИЗУЧИТЕ ВСЕ эти часто задаваемые вопросы, это вам значительно поможет.

(2) КАК Я МОГУ УБЕДИТЬСЯ, ЧТО ВАШЕ ОБОРУДОВАНИЕ РАБОТАЕТ? За исключением некоторых декоративных элементов, все наше оборудование для защиты от молний с гордостью СДЕЛАНО В США и изготовлено в соответствии с требованиями Underwriters Laboratories (UL) и Национальной ассоциации противопожарной защиты (NFPA). Вы можете быть уверены, что оборудование, которое вы покупаете у нас, произведено по самым высоким стандартам качества.Позвоните для получения справочных номеров в UL.

(3) МНЕ НУЖНА СПЕЦИАЛЬНАЯ ЧАСТЬ, КОТОРОЙ Я НЕ ВИЖУ НА ВАШЕМ САЙТЕ? У нас есть сотни деталей для домов, деревьев, коммерческих зданий и других специальных приложений. Если вы не видите их здесь, ПОЖАЛУЙСТА, СПРОСИТЕ.

(4) А КАК НАСЧЕТ ЦЕНА? Наша цена у производителей оптом. Наше качественное оборудование — ваша лучшая ценность в обеспечении качества, обслуживания и технической поддержки

(5) А что насчет ссылок? Да, ссылки важны. Вот несколько наших наиболее известных клиентов; AMERICA WEST AIRLINES, HERTZ RENT A CAR, DUPONT COMPANY, УПРАВЛЕНИЕ АРМИИ, ВМФ, ВВС И ПОБЕРЕЖЬЕ, КОМПАНИЯ ВЗАИМНОГО СТРАХОВАНИЯ HARFORD, ШТАБ-КВАРТИРА СТРАХОВАНИЯ USF & G, КОМПАНИЯ ТЕЛЕФОННОЙ СВЯЗИ, СЕРВИСНАЯ СЛУЖБА США, ГРЕЙХАНСКАЯ СЛУЖБА UNISYS CORPORATION, BECHTEL CORPORATION, BLUE CROSS BLUE SHIELD, LOYOLA COLLEGE, WESTINGHOUSE ELECTRIC, BANK OF AMERICA И МНОГО ДРУГИХ.

(6) СКОЛЬКО ВЫ В БИЗНЕСЕ ПО ЗАЩИТЕ ОТ МОЛНИИ? Мы — семейный бизнес, который установил тысячи систем молниезащиты с 1972 года, и вы можете рассчитывать на то, что мы будем рядом с вами в будущем.

(7) КАКОВА ВАША ПОЛИТИКА ВОЗВРАТА? Комиссия за возврат ВСЕХ товаров составляет 15%. НЕТ возврат будет принят после 20 дней. Нет возврата на кабель и специальные заказы.

(8) КАК И КОГДА ВЫ ОТПРАВЛЯЕТЕ? За исключением декоративных элементов и специальных заказов, ваш заказ обычно отправляется с завода в течение 48 часов службой UPS или почтовой службой США, в зависимости от того, какой способ является наилучшим.

(9) ВЫ УСТАНАВЛИВАЕТЕ ИЛИ ПРОВЕРЯЕТЕ СИСТЕМЫ ЗАЩИТЫ ОТ МОЛНИИ? Да, мы можем организовать установку и осмотр в выбранных местах. Звоните для информации

Технические часто задаваемые вопросы (часто задаваемые вопросы):

(10) Для чего нужны стеклянные шары? Более 100 лет назад стеклянные шары стали украшением громоотводов. Они не выполняют никакой функции. Многие добавляют их в громоотводы для причудливого украшения крыши. Вопреки распространенному мнению, стеклянные шары обычно не разбиваются при ударе молнии по стержню.

(11) У меня голая металлическая крыша, какие материалы я могу использовать? Медь окрашивает алюминий и гальванизированную сталь. Поэтому НЕ прикрепляйте медные материалы к этим поверхностям и НЕ прикрепляйте алюминий к меди по той же причине. В некоторых случаях для металлических поверхностей можно использовать луженый (покрытый свинцом) медный кабель. Если вам действительно нужно подключить медь к алюминию, у нас есть специальный биметаллический соединитель для этой цели (# 25-Z).

(12) У меня плоская крыша, и я не хочу использовать гвозди или шурупы? На плоских крышах коммерческого типа нельзя делать проходы.У нас есть клеевое оборудование, специально созданное для этой цели, а также специальные соединители для металлических крыш (см. Стр. 2).

(13) Алюминиевый кабель и стержни будут работать так же хорошо, как медь? Да, при соблюдении правил установки. Конечно, медь — лучший проводник, чем алюминий, но алюминиевый кабель больше, чем медный кабель, поэтому он компенсирует меньшую проводимость алюминия.

(14) Не могу я использовать свой собственный электрический провод и детали для своих громоотводов? Нет! — Кабель должен быть заплетен в оплетку, а обычное электрическое оборудование не предназначено для работы с огромной мощностью молнии.Если вы собираетесь установить молниеотводы, СДЕЛАЙТЕ ЭТО ПРАВИЛЬНО и используйте подходящее оборудование и кабель с оплеткой, специально разработанный для защиты от молний (см. FAQ № 23).

(15) Разве кабель не нагреется и не обожжет мою крышу? НЕТ! — Кабель со специальной оплеткой не нагревается от Lightning. Правильно заземленный кабель с оплеткой подходящего размера обеспечивает путь к земле с низким сопротивлением. Если нет сопротивления, значит нет тепла. Национальная ассоциация противопожарной защиты (NFPA) заявляет, что вы можете установить оборудование для защиты от молний на древесине и большинстве других строительных материалов. Главное здесь — использовать специальный плетеный кабель, специально разработанный для защиты от молний. Никогда не используйте кабель или провод, предназначенный для постоянного электрического питания.

(16) Вокруг моего дома высокие деревья. Разве Молния не ударит в дерево первой? Он может ударить по дереву, но со всем металлом, бытовой техникой, водопроводными трубами и электрическими проводами, которые есть в доме, молния может вспыхнуть к дому, спускаясь с дерева. Дерево НЕ заменяет молниезащиту.

(17) Я живу в низменной местности, мне все еще нужна защита от молний: если разряд молнии находится над вашей структурой и если молния проходит на меньшее расстояние до вашего дома, чем до ближайших более высоких объектов, то вы будет поражен. Ваш дом, в котором много металла и электропроводки, обычно является гораздо лучшей мишенью для молний, ​​чем возвышенность и деревья. За некоторыми исключениями, большинство открытых площадок не защищены от ударов молнии.

(18) Правда ли, что громоотводы притягивают молнии? НЕТ! ЭТО НЕ ТАК. Однако молниеотводы НЕ притягивают молнию, поскольку стержни размещаются в самых высоких точках на крышах, и при правильном заземлении молния ударяет по стержням. Если бы молния ударила в ваш дом, она бы ударила независимо от того, есть там стержни или нет. Незаземленный громоотвод ничем не отличается от любого другого металлического объекта на вашей крыше, такого как металлические вентиляционные отверстия, трубы, антенны, флюгеры и т. Д.

(19) Кто-то сказал мне, что громоотводы не работают? Установлены громоотводы; Штаб-квартира State Farm Insurance, Белый дом, комплекс космических челноков и миллионы других коммерческих зданий и домов по всему миру, в некоторых странах использование громоотводов является обязательным.- Громоотводы работают по двум простым законам физики; (1) Они обеспечивают; НАИБОЛЕЕ КОРОТКИЙ ПУТЬ К ЗЕМЛЕ и (2) ОНИ ОБЕСПЕЧИВАЮТ НАИМЕНЬШЕЕ СОПРОТИВЛЕНИЕ.

(20) У кого-то, кого я знал, были громоотводы, и он был поврежден; ТВ и техника. ЗАЧЕМ? Громоотводы защищают от прямого удара молнии. Повреждения внутри дома иногда возникают из-за попадания молнии через электрические, телевизионные и телефонные провода. Столб питания может быть поражен (даже на расстоянии нескольких миль), и ток будет следовать по проводам (над или под землей) в дом и разрушать электрическое оборудование.Жезлы на крыше тут ни при чем. Поэтому на электрические провода, входящие в конструкцию, следует также установить РАЗРЯДНИКИ.

(21) Слышал, что для установки громоотводов нужен специалист? Если вы используете правильное оборудование, изучаете инструкции и принимаете меры предосторожности, то нет причин, по которым вы не можете сделать это самостоятельно. Копия инструкций по установке доступна здесь или на веб-сайтах UL и NFPA.

(22) Я думал, что мой дом был заземлен, когда он был построен: да, он заземлен, но электрическое заземление в основном предназначено для подачи электроэнергии.Электрическое заземление не поможет, если молния ударяет по вашей крыше, и молния должна пройти через ваш дом, чтобы добраться до земли. Молниеотводы и тяжелый плетеный кабель — единственный способ защитить крышу и конструкцию от физических повреждений.

(23) Технические факты: Молния перемещается по поверхности громоотводов и кабеля. Множество жил в специально разработанном кабеле с оплеткой значительно увеличивает площадь его поверхности. ОПЛЕТКА в кабеле молнии очень важна, поскольку она имеет эффект подавления электромагнитного импульса (ЭМИ).По мере того, как ток проходит по каждой плетеной нити проволоки, и поскольку нити перекрещиваются друг с другом, и, как заряды, отталкиваются, плетеный кабель имеет эффект подавления ЭМИ. По сравнению с обычным электрическим проводом, ЭМИ вокруг обычного провода может соединяться с другими проводами под крышей и за стенами и передавать очень высокие напряжения в электрическую проводку. ИСКЛЮЧЕНИЕ: В зданиях из конструкционной стали и под землей можно использовать одножильный кабель достаточного размера, поскольку ЭМИ будет поглощаться сталью в конструкции и в земле.

(24) — ОСНОВНЫЕ ДЕТАЛИ УСТАНОВКИ: Стержни на крыше (так называемые воздушные терминалы) короче 24 высотой должны располагаться на расстоянии не более 20 друг от друга по периметру коньков и плоской крыши. Стержни следует размещать в пределах 2 концов коньков и внешних углов крыш. Каждый громоотвод должен обеспечивать двусторонний путь к земле, а один из кабелей должен поддерживать горизонтальный или нисходящий путь вниз к заземляющему стержню или пластине. — ЗАЗЕМЛЕНИЯ или ПЛАСТИНЫ ЗАЗЕМЛЕНИЯ Следует размещать на расстоянии 2 или более от здания.Верх заземляющего стержня, а также медный соединительный кабель следует проложить под землей. — Никакая конструкция не должна иметь менее 2 стержней или пластин заземления. Алюминиевый кабель никогда не следует прокладывать под землей (см. Детали заземления ниже). — Кабели должны быть подключены к зданию каждые 3 или менее, и кабель должен поддерживать плавный поток без резких изгибов. УКАЗАНИЕ: В любом месте, где кабель громоотвода находится в пределах 6 больших металлических объектов, таких как вентиляционные отверстия на крыше, должен быть соединение между ними, чтобы предотвратить боковую вспышку. К системе громоотвода также должны быть подключены такие коммуникации, как электрическое заземление. Bare Copper не следует устанавливать на оцинкованные или алюминиевые поверхности (см. FAQ №11). На оборудование должны быть установлены ЭЛЕКТРОННЫЕ РАЗРЯДЧИКИ ПЕРЕНАПРЯЖЕНИЙ, чтобы предотвратить проникновение скачков через электрические провода (см. FAQ №20).

Стоимость молниезащиты и установки

Подготовлено Майклом Чусидом, RA FCSI для East Coast Lightning Equipment, Inc, 2015 — июль

Фон

Lightning приходится около 1 миллиарда долларов в год по страховым случаям домовладельцев в связи с повреждением имущества.Пожары от молний в нежилых помещениях ежегодно причиняют в среднем более 100 миллионов долларов прямого имущественного ущерба, не включая ущерб, связанный с неисправностями электрооборудования или оборудования, не связанный с пожаром структурный ущерб или косвенный ущерб. Дополнительные риски включают травмы и смерть в результате ударов молнии.

К счастью, надежная молниезащита зданий и сооружений имеется. Однако данные о стоимости установки молниезащиты отсутствуют.Таким образом, цели данного исследования заключаются в следующем: 1) понять стоимость установки молниезащиты и 2) предоставить владельцам зданий и их архитекторам, инженерам и консультантам по управлению рисками руководящие принципы оценки затрат для использования на этапах планирования и проектирования строительные проекты.

Для подготовки этого исследования компания East Coast Lightning Equipment, Inc. собрала данные о стоимости строительства у монтажников молниезащиты по всей территории США. Приведенные ниже данные о затратах подтверждают, что молниезащита экономична и может быть оправдана с точки зрения затрат и выгод в зданиях, подверженных риску.

Методология

Во втором квартале 2015 года установщиков молниезащиты попросили подать «заявки» на установку
молниезащиты на трех гипотетических проектах. Цены должны были включать накладные расходы и прибыль установщика, но не наценку генерального подрядчика. Проекты включают односемейный жилой дом, малоэтажное здание, типичное для учебных, коммерческих и промышленных помещений, и пятиэтажное здание, типичное для многих офисных зданий, учреждений здравоохранения и других подобных помещений.См. Приложение для обзора инструмента.

ответа было получено от 21 установщика, сертифицированного для работы по защите от молний Институтом молниезащиты. Распределение торговых территорий респондентов показано на карте в соответствии с регионами переписи населения США. Распределение респондентов похоже на частоту ударов молнии; выше в восточных и южных штатах, меньше всего на западе.

Результаты были сведены в таблицу Майклом Чусидом, РА, FCSI, независимым консультантом по строительству, www.chusid.com и кратко описаны ниже.

Основные выводы

Расчетная стоимость молниезащиты на квадратный фут площади крыши, в среднем по стране

Стоимость защиты строительных работ, например деревьев, не включена.

Анализ

Общее: Различия между регионами обусловлены региональной торговой практикой, заработной платой и льготами, почвенными условиями, определяющими тип используемых наземных терминалов, и другими факторами.Различия внутри регионов также могут быть значительными, особенно между городскими и сельскими районами.

Медное молниезащитное оборудование обычно дороже алюминия из-за цен на сырье. Существуют также региональные предубеждения, в которых предпочтение отдается одному материалу.

Нежилые здания: В нежилых зданиях площадь крыши является наиболее важным фактором при определении объема работ, необходимых для установки молниезащиты. Следовательно, многоэтажные здания обычно будут стоить меньше квадратного фута внутренней площади пола.

Затраты, как правило, будут выше в зданиях с обширным оборудованием на крыше и требовательными архитектурными решениями; меньше в здании с минимальным оборудованием на крыше и простой конфигурацией.

Здания высотой более 75 футов (класс II) будут нести дополнительные расходы. Эти оценки не относятся к зданиям, в которых размещены взрывчатые вещества и другие специальные помещения.

Жилые дома: В большинстве домов с скатной крышей воздухораспределители необходимо устанавливать только на коньке крыши, а не по периметру крыши.Это объясняет, почему затраты на молниезащиту для дома в нашем исследовании ниже линии тренда, показанной для нежилого строительства.

Обратите внимание, однако, такие функции, как слуховые окна, дымоходы, балконы, световые люки, оборудование на крыше и большие плоские участки, могут увеличить стоимость.

Как использовать

Эти сметы можно использовать на ранних этапах планирования или разработки проекта. После определения общей конфигурации здания консультация с квалифицированным проектировщиком молниезащиты или установщиком даст более точную оценку и определит способы улучшения защиты при одновременном сокращении затрат.

Эти сметы могут меняться со временем и могут быть скорректированы с помощью Engineering News Record Construction Cost Indexes или других баз данных исторических затрат на строительство. Затраты на молниезащиту также подвержены колебаниям в стоимости сырья.

Для получения дополнительной информации

Альянс молниезащиты, www.LightningSafetyAlliance.org

Институт молниезащиты, www.lightning.org

East Coast Lightning Equipment, Inc., [email protected], +1 860-379-2046

ПРИЛОЖЕНИЕ
Следующий инструмент исследования был отправлен по электронной почте квалифицированным специалистам по молниезащите.
ECLE просит вас помочь в создании рекомендаций по оценке затрат, которые могут быть использованы архитекторами и инженерами. Многие дизайнеры спрашивают нас о стоимости установки молниезащиты, чтобы включить молниезащиту в свои проектные сметы. Ваша информация поможет им сделать более точные расчеты рентабельности, что, как мы считаем, повысит вероятность того, что они укажут молниезащиту. Пожалуйста, уделите несколько минут, чтобы взглянуть на три здания ниже, затем отправьте нам свою оценку стоимости для выполнения каждого из них.
Ваши данные будут конфиденциальными. Майкл Чусид, консультант по строительной отрасли FCSI РА, соберет средние региональные и национальные показатели и использует полученную информацию для написания статей для ведущих изданий строительной отрасли. В качестве благодарности мы отправим вам копию его отчета.

Жилой проект
Предположим следующее:
Нормальные условия заземления
Скрытая установка — новое строительство
Требуется сертификация LPI или UL
Пожалуйста, оцените медь и алюминий
Цена, как для GC или EC

Проект средней школы
Предположим следующее:
Нормальные условия заземления
Открытая установка — существующая конструкция
Крыша из EPDM
Требуется сертификация LPI или UL
Пожалуйста, оцените медь и алюминий
Цена, как для GC или EC

Проект здания правительственного офиса
Предположим следующее:
Нормальные условия заземления
Монтаж металлоконструкций на грунт
Новое строительство
Сборная крыша
Требуется сертификация LPI или UL
Пожалуйста, оцените медь и алюминий
Цена, как если бы цена GC или EC
Нажмите, чтобы загрузить офисные размеры

Mr Lightning — Защита домов и предприятий

Основные компоненты

Системы молниезащиты состоят из множества компонентов, которые изготовлены из высокопроводящих медных или алюминиевых сплавов. Система молниезащиты предназначена для продления срока службы конструкции, которую она защищает, и требует обслуживания только в случае структурных изменений защищаемого здания.

Система молниезащиты включает в себя все следующие элементы, которые работают вместе для предотвращения поражения молнией:

• Молниеотводы (молниеотводы)
• Проводники (кабели в специальной металлической оплетке)
• Склеивание соединений с металлическими корпусами внутри конструкции
• Заземление
• Подавление перенапряжения
• Электронная защита

Современные конструкции особенно уязвимы к разрушению, которое молния может нанести чувствительному электронному оборудованию.Для обеспечения наивысшего уровня защиты на щитах электрооборудования следует устанавливать разрядники, включенные в список UL. Ограничители — первая линия защиты от вредных скачков напряжения, которые могут проникнуть в конструкцию по линиям электропередачи. Путем фильтрации и рассеивания вредных скачков напряжения разрядники предотвращают электрические пожары и защищают от переходных электрических напряжений, которые могут повредить электрическую систему здания. Для дополнительной защиты могут быть установлены ограничители импульсных перенапряжений, включенные в список UL, для защиты определенных электронных компонентов.Квалифицированный специалист по молниезащите может дать рекомендации по защите от перенапряжения, адаптированной к конкретным потребностям объекта.

Качество имеет значение

Важно, чтобы системы молниезащиты устанавливались обученными, квалифицированными специалистами по молниезащите. Для обеспечения качества все материалы и методы должны соответствовать национально признанным стандартам безопасности для защиты от молний, ​​установленным Underwriters Laboratories и Национальной ассоциацией противопожарной защиты.

NASD — Молниезащита для ферм

Молния, одна из самых могущественные силы, могут вызвать много ущерба, особенно на ферме Окружающая среда. Может начаться удар молнии пожары в зданиях, повреждение электрооборудования оборудования, и поражать людей электрическим током домашний скот. Убытки от молнии могут быть очень дорого.Замена построек, оборудование, или животноводство разрушает ферму операций и требует значительных расход и конечно человеческая жизнь не подлежит замене. К счастью, большинство убытки от ударов молнии могут быть предотвращается установкой надлежащего освещения системы защиты.

Положительные и отрицательные электрические заряды существуют по всей природе.Под нормальным условия, эти сборы объединяются и нейтральный, без электрического плата. Однако обвинения имеют способность двигаться и разъединяться. Сильные воздушные потоки, влажный воздух и экстремальные перепады температур могут все нарушить естественный баланс этих обвинения.

Молния возникает при дисбалансе между зарядками становится слишком большим.Определенные погодные условия могут вызвать обилие отрицательных зарядов, которые собираются на дне облака, а положительные заряды накапливаются на зданиях, деревьях и других объекты, которые выступают над землей. Когда отрицательные и положительные заряды построить до достаточно высоких уровней, стример отрицательные заряды перемещаются беспорядочно к земле.В то же время короткий лидер положительных зарядов может подняться на небольшое расстояние в воздух. Когда два обвинения встречаются, нисходящая коса завершает работу заземляющий путь как положительный заряды мгновенно возвращаются вверх путь к облакам (см. рис. 1). В в результате вспышка — молния.«Удар» молнии происходит очень быстро и содержит много электрической энергии.

Одинокие деревья и изолированные здания, которые ближе к облакам, чем их окружение, склонны к концентрации положительные заряды. Следовательно, они часто удары молнии в объекты. Высокие объекты фактически перехватывают молнии удары от других близлежащих предметов.Это почему особенно важно принимать меры предосторожности для защиты фермы здания от повреждений молнией забастовки могут произвести.

Молния может попасть в здание в одном из четыре способа:

1. Может ударить металлическим предметом о крыша.
2. Может напрямую ударить по зданию (называется прямой удар).
3. Может ударить по дереву или силосу возле здание и прыгайте в здание. Это происходит, когда здание обеспечивает более легкий путь к земле.
4. Может ударить по ЛЭП или по проводу забор и следуйте за линией или забором до здание.

В зависимости от местонахождения некоторые силосы должны быть привязаны к зданию система молниезащиты. Это также можно расширить защиту деревьев расположены рядом с хозяйственными постройками или предложениями чехол для скота.Подробно спецификации для этих систем могут быть найдены в цитируемых нормах и стандартах далее в этом информационном бюллетене.

Установка систем молниезащиты не работа своими руками. Чтобы гарантировать, что система молниезащиты безопасна и эффективный, он должен быть разработан и установлены обученными профессионалами.

Должны быть соблюдены определенные нормы и стандарты. следовали при молниезащите системы установлены. Стандарты и источники перечислены ниже:

LPI-175 : Код молниезащиты, опубликовано Lightning Protection Институт.

NFPA 78 : Национальная противопожарная защита Ассоциация молниезащиты Код.

ASAE EP381 : Американское общество Инженеры сельского хозяйства, инженерия Практика.

96AUL : Требования к мастер-этикетке для молниезащиты, разработанная Лаборатории андеррайтеров.

Институт молниезащиты будет сертифицировать систему молниезащиты, которая отвечает всем его требованиям.Сохранить сертификацию, система должна пройти регулярное обслуживание и осмотр ежегодно. Обслуживание любой молнии система защиты жизненно важна, чтобы убедиться система будет работать тогда, когда это необходимо. Погодные условия, такие как сильный ветер, может повредить компоненты молнии система защиты. Пристройки и переналадка кровли также может повлиять на спектакль.

Основные компоненты

Основные компоненты здания система молниезащиты воздушная клеммы, проводники и заземление электроды (см. рис. 2).

Воздушные терминалы чаще встречаются известные как громоотводы. Они размещены с интервалами на крыше и на любой высоте точки, выступающие с крыши.Молнии стержни изготовлены из твердой меди или алюминия и притягиваются к точке. Их дизайн и размещение гарантируют, что молния ударит их, а не другой часть здания. Технические характеристики для громоотводы различаются в зависимости от кровли. тип и размер. Рекомендуемая высота, методы крепления и интервалы размещения можно найти в нормах и стандартах ранее перечисленные.

Проводники специально разработаны кабели из меди или алюминия которые обеспечивают путь с низким сопротивлением к заземление для электрических зарядов молнии. Проводников можно разделить на три категории:

1. Главные проводники соединяют все молниеотводы и токоотводы.
2. Токоотводы подключают основной проводники к земле.Каждый зданию нужно как минимум два вниз проводники, расположенные напротив углы здания. Коды должны проконсультироваться, чтобы определить количество и расположение пуха проводники для разных зданий типы.
3. Отводящие жилы соединяют металл такие объекты, как вентиляторы, желоба, и водопроводы к заземлению система защиты от возможных боковые вспышки.

Лучший метод устранения воздействия молнии боковые вспышки между металлом тел это общее заземление. Эта означает, что основания для всех электрические системы, телефонная связь, и подземные металлические трубопроводы подключен к молниезащите система. Пластиковый трубопровод, ставший распространен в последние годы, не проводить электрические заряды молнии и требует специального заземления.

Грозозащитные разрядники

При ударе молнии в линию электропередачи она может проехать вдоль линии и войти в здание система электропроводки, вызывающая скачок напряжения которые могут повредить проводку и электрические оборудование. Предотвращать этого не произошло, молниеотводы следует устанавливать снаружи, где электроснабжение входит в здание или на внутренний служебный вход.Разрядник обеспечивает заземление, так что скачок напряжения не войдет в здание. Если на ферме есть несколько корпусов с раздельными электрическими служебные подъезды, заземленное освещение разрядник должен быть установлен в каждом строительство.

Заземление проволочного ограждения

Незаземленное проволочное ограждение может быть очень опасны для домашнего скота и людей, которые находятся в непосредственной близости от забора, когда в него ударяет молния.Удары молнии могут проехать почти две мили по Незаземленный забор. провод заборы, поддерживаемые деревянными или стальными бетонные столбы не заземлены. Лучший способ заземлить эти заборы — для забивания стальных стержней 1/2 или 3/4 дюйма или трубы возле столбов забора не менее 5 ногами в землю, с интервалом более 150 футов вдоль забора (см. инжир.3). Заземляющий стержень должен быть надежно закреплен так, чтобы все ограждение провода контактируют со стержнем. Замена столбов забора из оцинкованной стали для деревянных столбов с интервалом не более более 150 футов также эффективны.

Электрозаборов быть не должно. заземлен в порядке, описанном выше потому что они уже включают путь к земля в их схемах.

Необходимо принять некоторые меры предосторожности для защита от удара молнии во время буря:

• Держитесь подальше от внутренних водопроводных кранов, телефоны, бытовая техника и лампы. Все эти объекты связаны с наружные проводники.
• Держитесь подальше от дымоходов, каминов, и дымоходы.Молния часто ударить по дымоходам, которые затем станут путь удара молнии.
• Не выходите из закрытого автомобиля, пока шторм проходит.
• Если укрытия нет, ищите низкое место вдали от одиноких деревьев или заборы и полежать.

Молния может быть очень разрушительной силой, но можно предпринять шаги для защиты домашний скот, собственность и человеческие жизни.нанять профессионально подготовленный персонал для проектирования и установить эффективную молниезащиту системы на уязвимых зданиях. Установить молниеотводы во всех электрических службах входы в здания для защиты интерьера электропроводка и электрооборудование от скачок напряжения, вызванный молнией. Земля проволочные заборы для предотвращения опасности домашний скот и люди.Маленький инвестиции теперь могут защитить семью члены, сельскохозяйственные рабочие, собственность и оборудование от молнии.

Безопасность коробки отбора мощности
Электробезопасность на ферме
Эмблемы медленно движущихся транспортных средств
Более безопасная среда на ферме для детей
Безопасное обращение с животными

Настоящая публикация выпущена для дальнейшего сотрудничества. Расширение работ, предусмотренных актами Конгресса 8 мая и 30 июня 1914 г.Он был произведен с сотрудничество Министерства сельского хозяйства США; Кооперативное расширение Корнелла; штат Нью-Йорк Колледж сельского хозяйства и наук о жизни, Нью-Йорк Государственный колледж экологии человека и Нью-Йорк Государственный колледж ветеринарной медицины в Корнелле Университет.

Дизайнер: Деннис Кулис
Редактор: Дэвид А.Польша
Иллюстрации Джима Хоутона

За дополнительной информацией обращайтесь по телефону 1-877-257-9777
Программа Cornell по охране здоровья и безопасности сельского хозяйства

Информация об ограничении ответственности и воспроизведении: Информация в NASD не представляет политику NIOSH.
