Проверка молниезащиты зданий и сооружений: Проверка и осмотр устройств молниезащиты

Содержание

Проверка и осмотр устройств молниезащиты

Если молния попадает в незащищенные здания, это часто влечет возгорание, разрушение строительных и коммуникационных элементов. Мощные всплески перенапряжений могут спровоцировать поломку радиоэлектронного оборудования и полную неисправность коммуникационных линий связи.

Чтобы минимизировать урон, нужно обеспечить достаточную степень молниезащиты. Данный термин включает в себя комплекс мер для гарантии безопасности сооружений и техники. Испытания устройств молниезащиты могут проводиться в плановом или внеплановом порядке.

Цель исследований:

  • Обеспечить работоспособность и безопасность объектов недвижимости
  • Сократить последствия влияния неблагоприятных факторов окружающей среды на состояние громоотводов

Наши преимущества

Бесплатное консультирование

Надежность и долговечность молниезащиты

Наличие разрешительных документов и допусков СРО

Собственная аттестованная электролаборатория

Cсвидетельство о регистрации электролаборатории

Проверка молниезащиты

Законодатель устанавливает принципы, этапы и периодичность проверок заземляющего устройства молниезащиты. При выполнении подобных технических мероприятий специалисты принимают во внимание положения ПУЭ, ПТЭЭП, инструкции по устройству молниезащиты, СНиП 12-03-99, СНиП Ш-33-76, ВСН 164-82, ГОСТ 10434-82.

Осматривая молниеприемники и токоотводы на крышах, важно применять монтерские предохранительные пояса. Если стропы имеют маленькую длину, используют страховочный канат, закрепленный за конструкцию постройки.

Испытатели должны медленно опускать или натягивать страховочный канат. Молоток необходимо привязывать при исследовании конструкции молниеприемников, сварных соединений наружных токопроводов. Это позволит избежать падения инструмента, возможных поломок и травм среди рабочих. Если приближается гроза, исследовательские мероприятия прекращаются. Бригада покидает рабочее место.

Виды проверок молниезащиты

Мероприятия по тестированию молниеприемников классифицируются в зависимости от периода исследования на:

  • Плановые или сезонные. Проводят в соответствии с утвержденным графиком. Проверка регламентирована требованиями инструкций РД-34.22.121-87, ПУЭ и ПТЭЭП. Периодичность обследований устанавливается с учетом степени опасности материалов и веществ, которые хранятся на объектах
  • Пусковые. Выполняются при введении нового оборудования в эксплуатацию, когда объект сдается заказчику. Совершают одновременно с окончанием основных строительных работ
  • Внеочередные. Инициируют при внезапном появлении причин для проверки устройств

Внеочередное обследование совершается при наличии соответствующих законных оснований. Когда проводится проверка и осмотр устройств молниезащиты без учета последнего времени исследований? Это необходимо, если:

  • Конструкция была трансформирована или улучшена. Исследование требуется, если совершенные обновления не предусмотрены проектом изменений
  • Закончен ремонт или реконструкция недвижимого объекта, они были проведены согласно последним результатам проверок
  • Требуется восстановить целостность, работоспособность недвижимого объекта после серьезных аварийных ситуаций, катастроф, стихийных бедствий

Периодичность проверок

Периодичность проверки молниезащиты зданий и сооружений устанавливается согласно принятым инструкциям. В соответствии с актуальными предписаниями закона устройства молниезащиты зданий и сооружений всех категорий исследуются как минимум 1 раз в год.

Правила технической эксплуатации электроустановок предписывают исследовать состояние заземляющих контуров со следующей регулярностью:

  • Каждые полгода. Выполняется визуальный осмотр видимых частей оборудования
  • 1 раз в 12 лет. Проверка с выборочным вскрытием грунта

При тестировании сопротивления заземляющих контуров необходимо:

  • 1 раз в 6 лет исследовать ЛЭП с напряжением до 1000 В
  • 1 раз в 12 лет анализировать работоспособность ЛЭП с напряжением свыше 1000 В

Порядок обследования параметров

При организации испытаний важно установить сопротивление заземления молниезащиты для стекания грозового разряда в землю. Проверочные операции включают поиск параметров контура заземления, которые рассчитываются согласно действующим законодательным нормам.

Для правильного и всестороннего исследования элементов молниезащиты необходимы омметры, обеспечивающие измерение сопротивления растеканию тока. Специальные приборы должны иметь предельно малую погрешность.

Специалисты могут применять прямые или косвенные методы оценки параметров. Наиболее популярной и результативной является техника исследования при сравнении полученного результата с показаниями предварительно прокалиброванного прибора.

Особенности проведения проверки

Для официального доказательства достоверности результатов проведенных тестирований оформляется письменный протокол испытаний молниезащиты. В документе в обязательном порядке детально отражаются все необходимые эксплуатационные характеристики. Протокол содержит в себе специальные графы для значений, установленных при измерениях величин.

При выполнении проверки квалифицированные специалисты обязательно уделяют внимание следующим важным моментам:

  • Тщательным осмотр всех видимых элементов системы молниезащиты, включая соединения и узлы
  • Расчет степени сопротивления посредством специального измерительного прибора. Для этих целей применяют MRU-101
  • Условия провождения тестирований молниезащиты установленного образца. Проверка должна выполняться только в сухую погоду. В зонах вечной мерзлоты исследовать систему можно при достаточно сильном промерзании грунта. Это позволит избежать измерительных ошибок и добиться получения объективных результатов
Если экспертами выполнялась проверка при первичном вводе молниезащиты в эксплуатацию, то по ее итогам будет составлен рабочий паспорт. После завершения исследовательских мероприятий оформленные документы передаются на хранение лицам, ответственным за энергохозяйство объекта

Оборудование для проверки молниезащиты

Измерения свойств заземляющего устройства и оценка качества грунта в месте его монтажа осуществляется посредством высокоточного оборудования. Эксперты могут использовать изделие типа М-416. Данное электронное приспособление применяют вместе с измерителем параметров электрической безопасности MPI-511. Актуальные стандарты позволяют исследователям применять иные измерительные устройства с аналогичными характеристиками.

Если эксперт занимается проверкой параметров заземляющего контура, ему полезно учитывать атмосферное давление в районе обследований. Данное значение часто заносится в протокол испытаний наряду с информацией по климатическим условиям, но не оказывает существенного влияния на выводы специалиста.

Если в системе молниезащиты представлено несколько единиц молниеотводов, проверяющие совершают измерения сопротивления стеканию тока в отношении каждого рабочего элемента, по отдельности. В соответствии с предписаниями ПТЭЭП полученные значения не должны быть больше параметров, отмеченных при пусковых тестах, более чем в 5 раз.

Прибор может одновременно выполнять задачи по защитному заземлению объекта и приемника. Если в одном ЗУ объединены 2 функции, то специалисты не совершают отдельную проверку рабочего сопротивления в контуре молниезащиты.

Этапы проверки молниезащиты

Тестирование систем молниезащиты подразумевает совершение следующих операций:

  • Исследование взаимосвязи молниеприемника и заземления
  • Определение переходного сопротивления болтовых соединений
  • Обследование заземления
  • Установление состояния изоляции
  • Визуальный осмотр целостности компонентов, включая места контакта, молниеприемник и токоотводов. Необходимо выявить наличие коррозийных изменений
  • Проверка соответствия реально смонтированных приборов проектной документации, обоснованности установки конкретных видов громоотвода
  • Установление сопротивления заземлителя
  • Определение целостности, механической прочности сварки. Для того, чтобы убедиться в надежности конструкции, специалист простукивает все соединения с помощью молотка
  • Испытание сопротивления системы грозозащиты посредством MRU-101

Результаты проверки обязательно получают документальное закрепление. Эксперты составляют протокол проверки молниезащиты, где выносится заключение об исправности оборудования. Он служит основанием для ввода устройства в эксплуатацию и начала безопасного использования защитных систем на объекте.

Отправить заявку на проведение проверки устройств молниезащиты

Об авторе

Сергей Рочев

Эксперт электролаборатории

Вас может заинтересовать

Электролаборатория

Услуги электролаборатории

Проверка устройств молниезащиты

Испытания электроустановки здания

Тепловизионная диагностика электроустановки зданий

Кабельная электролаборатория

Испытания электролаборатории

Испытания качества электроэнергии

Энергоаудит

Энергоаудит зданий

Энергоаудит предприятий

Энергопаспорт

Энергопаспорт зданий

Энергопаспорт предприятия

Энергопаспорт объекта

Стоимость энергопаспорта

Сертификат качества электроэнергии

Сертификация высоковольтного оборудования

Диагностика вентиляционных систем

Техническое освидетельствование электрооборудования

Другие услуги

Паспорт на продукцию

Специальная оценка условий труда (18/72 ч)

Системы управления охраной труда

Диагностика вентиляционных систем

Благодарственные письма наших клиентов

Отзывы

24. 09.2021

5

Оценка

ООО «ПСК-Реконструкция»

Благодарственное письмо

ООО «ПСК-Реконструкция» выражает благодарность ООО «Серконс» за плодотворное сотрудничество в рамках проведения негосударственной … экспертизы проектной документации на проекты, разработанные нашей организацией.

Работа выполнялась грамотно и профессионально. Благодарим за рекомендации по устранению замечаний в ходе экспертизы и уверены, что в дальнейшем сумеем сохранить и продолжить наши партнерские отношения.

Особенно хочется поблагодарить Родригес Изабель Владиславовну за эффективное ежедневное взаимодействие с нашими сотрудниками.

Генеральный директор М.А. Ахиллес

30.09.2021

5

Оценка

ООО «Галактика»

Настоящим выражаем свою благодарность ГК «Серконс», который является нашим основным партнером в сфере сертификации продукции с 2018 года. В перечень услуг, оказываемых нам ГК «Серконс», . .. входит оформление Сертификатов Соответствия Таможенного Союза и Деклараций Соответствия Таможенного Союза.

Отдельно хочется отметить профессионализм работы менеджеров по сертификации продукции Мельникова Георгия Викторовича и Телицыну Евгению Николаевну, их ответственное отношение к каждому запросу, высокую скорость обработки запросов и оперативное разрешение возникающих вопрос.

Благодарим за сотрудничество и надеемся на эффективное взаимодействие в будущем!

Генеральный директор И.В. Липский

30.09.2021

5

Оценка

ООО «МорНефтеГазСтрой»

Уважаемая Яна Александровна!

Компания ООО «МорНефтеГазСтрой» выражает глубокую и искреннею благодарность ООО «СЗРЦ ПБ» за профессиональный подход к своей работе.

… Квалификация и опыт специалистов, которые всегда на связи, позволили оперативно решить возникшие вопросы в кратчайшие сроки и выполнить работу в соответствии со всеми нормами и правилами.

Желаем процветания и финансового благополучия вашей компании.

Будем рассчитывать на дальнейшее плодотворное сотрудничество в сфере проведения испытаний по определению пожаробезопасности продукции и сертификации.

Генеральный директор Тужик М.М.

30.09.2021

5

Оценка

ООО «Волгограднипиморнефть»

Уважаемый Алексей Петрович,

Выражаем Вам благодарность за качественно выполненную услугу по разработке специальных технических условий на проектирование и … строительство объекта в части обеспечения пожарной безопасности блока хранения и налива ТУГ по объекту: «Освоение месторождения D33 с объектами инфраструктуры. Первый эпат освоения. Реконструкция трубопровода товарной нефти НСП «Романово» — ООО «ЛУКОЙЛ-КНТ».

Все работы были выполнены качественно и в запланированные сроки. Особенно хотелось бы отметить менеджера Дарью Олеговну Мастерских и экспертов Митичкина Александра Алексеевича и Черникова Евгения Михайловича за их профессионализм и оперативную работу.

Мы можем рекомендовать ООО «ПромМаш Тест» как надежного профессионального партнёра и надеемся на дальнейшее взаимовыгодное сотрудничество.

Первый зам. генерального директора — Директор по развитию бизнеса — Главный инженер А.В. Скурлатов

30.09.2021

5

Оценка

ООО «Мастер РУФ»

Благодарственное письмо.

От лица компании ООО»Мстер Руф» выражаем вам благодарность за качественно выполненную услугу по проведению негосударственной экспертизы … проектной документации на проекты, разработанные нашей организацией.

Все работы выполнены качественно и в ожидаемые сроки. В особенности хотелось бы отметить менеджера Родригес Изабель Владиславовну за профессионализм и оперативную работу. Мы можем рекомендовать ООО «Серконс» как надежного профессионального партнера и надеемся на дальнейшее взаимовыгодное сотрудничество.

30.09.2021

5

Оценка

Золотой медвежонок 2020

Благодарность

Оргкомитет 11 Национальной премии в сфере товаров и услуг для детей «Золотой медвежонок — 2020» выражает глубокую признательность за экспертную . .. поддержку и профессиональный подход к работе в Экспертном совете

Техническому директору ООО «ПромМаш Тест» Прокопьевой Ирине Александровне

Ваш экспертный опыт — ценный вклад в развитие премии.

С нетерпением ждём Вашего участия в 12 национальной премии «Золотой Медвежонок-2021»

Председатель оргкомитета А.В. Цицулина

30.09.2021

5

Оценка

ООО «Газэнергосеть розница»

Благодарственное письмо

Уважаемый Алексей Петрович!

ООО «ГЭС розница» выражает благодарность ООО «ПромМаш Тест» за выполненную … работу по проведению специальной оценки условий труда (СОУТ) в нашей компании в 2020 году. Благодаря компетентности и высокому уровню профессионализма специалистов ООО «ПромМаш Тест» услуги по проведению СОУТ были выполнены качественно и своевременно.

Коллектив ООО «ГЭС розница» желает Вашей команде успехов во всех начинаниях и достижения всех поставленных целей. Надеемся в будущем на взаимовыгодное сотрнудничество с Вашей организацией!

С уважением,
Заместитель генерального директора-
Главный инженер ООО «ГЭС розница» С.А. Карабашев

27.10.2021

5

Оценка

ФКП «Анозис»

Уважаемый Алексей Петрович!

ФКП «Анозис» выражает благодарность экспертной организации ООО «ПромМаш Тест», за качественно проведённое техническое … диагностирование и экспертизу промышленной безопасности на производственных площадках нашего предприятия.

Хотим выразить благодарность за высокую организованность сотрудников и способность быстро и качественно решать поставленные задачи. Особенно хотим поблагодарить специалиста по промышленной безопасности Баздрова Олега Андреевича, инженеров Фёдорова Алексея Владимировича и Безуглова Антона Юрьевича, а так же руководителя отдела лицензирования и регистрации ОПО Юзвенко Романа Евгеньевича, за корректно выполненную работу и ответственный подход к выполнению поставленных задач.

 Главный инженер                                                                                                                                                                                          О.Г.Бенцлер

27.10.2021

5

Оценка

АО «Раменский приборостроительный завод»

Уважаемый Алексей Петрович!

АО «Раменский приборостроительный завод» выражает благодарность и признательность лично Вам и всему коллективу ООО «Проммаш … Тест» за оперативное и качественное проведение специальной оценки условий труда на нашем предприятии.

На всех этапах сотрудники демонстрировали профессиональный подход к делу и высокую квалификацию в области проведения СОУТ. Особую признательность хочется выразить эксперту по СОУТ Ли Татьяне Владимировне за качественное и оперативное выполнение работ по СОУТ, широкий спектр профессиональных знаний и непосредственную вовлеченность в рабочий процесс. Отдельно хочется поблагодарить менеджера Михайлова Станислава Александровича, который был с нами от этапа заключения договора и на протяжении всего рабочего процесса, за его четкую клиентоориентированность.

За время работы мы убедились, что ООО «Проммаш Тест» как надежного партнера, работающего на высоком профессиональном уровне.

Главный инженер                                                                                                                                                                                 С.И. Пономарев

27.10.2021

5

Оценка

ГБК РО «МШОР №8 им. В.В. Понедельника» Ростов-на-Дону

Уважаемый Андрей Алексеевич!

ГБУ РО «СШОР № 8» пользуется услугами ООО «Серконс» по сертификации спортивных объектов, находящихся в оперативном управлении нашего … учреждения 2016 года.

За это время с помощью команды ООО «Серконс» г. Ростова-на-Дону произведена сертификация, а также продление сроков действия сертификатов на спортивные объекты в г. Ростове-на-Дону: Дворец спорта, открытый футбольный стадион на 1500 зрительских мест, водно-спортивная база «Зелёный остров».

Выражаем благодарность команде менеджеров Вашей компании и особо хочется отметить работу менеджера Сундуковой Нилы Геннадьевны, которая за все эти годы персональной работы с нашим учреждением проявила себя как высокопрофессиональный, грамотный, ответственный и внимательный к проблемам клиента специалист.

Мы и дальше надеемся на сотрудничество с ООО «Серконс» и будем рекомендовать всем Вашу компанию как прекрасно организованную, авторитетную организацию.

И.о. директора                                                                                                                                                                                  А.А. Пивоваров

27.10.2021

5

Оценка

ООО «Хабаровскремпроект»

Уважаемая Яна Александровна!

ООО «ХАБАРОВСКРЕМПРОЕКТ» выражает благодарность компании ООО «СЗРЦ ПБ» за качественно выполненную услугу по разработке и … согласованию специальных технических условий в МЧС России ив Министерстве строительства и жилищного-коммунального хозяйства Российской Федерации.

Так же хотим особо отметить менеджера Синявского Дмитрия Юрьевича и руководителя Отдела независимой оценки риска и экспертизы пожарной безопасности Рементова Андрея Николаевича за профессионализм и качественное исполнение работы.

Мы можем рекомендовать компанию ООО «СЗРЦ ПБ», как хорошо организованную, профессиональную команду, и рады, что приняли решение о сотрудничестве с Вами.

Также на сегодняшний день прорабатываем возможность сотрудничества с Вашей компанией на разработку и прохождение СТУ по планируемому проекту Гостиничный комплекс по пер. Некрасовский 30 в г. Владивостоке.

Генеральный директор

ООО «Хабаровскремпроект»                                                                                                                                                               А.А. Радыгин

27.10.2021

5

Оценка

АО «Евраз НТМК»

Уважаемая Яна Александровна!

АО «Евраз НТМК» выражает благодарность компании ООО «СЗРЦ ПБ» за качественно выполняемые услуги по разработке специальных технических … условий.

Мы можем рекомендовать компанию ООО «СЗРЦ ПБ», как хорошо организованную профессиональную команду, выражаем уверенность в сохранении сложившихся отношений и надеемся на дальнейшее плодотворное сотрудничество.

Начальник УКС                                                                                                                                                                                        И.Е. Хаятов

27.10.2021

5

Оценка

ООО «АББ»

Уважаемая Андрей Алексеевич!

Благодарим ООО «Серконс» в лице Увайской Людмилы Леонидовны и ее команды специалистов за организацию и проведение работ по … сертификации и декларированию соответствия большого перечня продукции ООО «АББ», подпадающей под действие Технических регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020 направлениям нашего сотрудничества с ООО «Серконс», которое длится с 2011 года.

Работа Ваших Специалистов важна и способствует процессу своевременного выпуска продукции ООО «АББ» в обращение на территории Таможенного союза.

Рассчитываем на продолжение стабильного, долгосрочного сотрудничества с ООО «Серконс».

Старший инженер по технической поддержке                                                                                                                           Е.Н. Герасимович

и сертификации продукции

27.10.2021

5

Оценка

ООО «Магистраль»

Уважаемая Алексей Петрович!

ООО «Магистраль» выражает благодарность компании ООО «ПромМаш Тест» за профессиональное оказание услуги по негосударственной … экспертизе проектной документации и результатов инженерных изысканий.

За время нашего сотрудничества хотелось бы отметить компетентность менеджера Шуракова Сергея Сергеевича и его способность качественно и быстро решать вопросы.

Нам доставило большое удовольствие сотрудничество с компанией ООО «ПромМаш Тест».

Мы рекомендуем данную компанию в качестве профессионального партнера и надеемся на дальнейшее сотрудничество.

Генеральный директор                                                                                                                                                        Г. М. Макаршин.

ООО «Магистраль»

27.10.2021

5

Оценка

ООО «Старт-Строй»

Генеральному директору ООО «Серконс» Григорьеву А.А.

ООО «Старт-Строй» выражает слова искренней благодарности руководству и сотрудникам ООО «Серконс» за поведение … экспертизы проектной документации строительства объекта: «Многоквартирный жилой дом №4 по адресу: г. Н.Новгород, Советский район, у дер. Кузнечиха».

Отмечаем высокий профессионализм сотрудников Вашей организации, высокое качество работы. Благодаря слаженным действиям команды экспертов и менеджеров сопровождения, экспертиза была проведена в кратчайшие сроки и на высоком профессиональном уровне.

Желаем Вам профессионального роста и успехов  в бизнесе.

Генеральный директор                                                                                                                                                                  Поваляев А. В.

Смотреть все

Среди наших клиентов

⚡ Проверка и осмотр устройств молниезащиты зданий и сооружений

В этой статье расскажем о мерах предпринимаемых для защиты зданий от ударов молний, о проектировании молниезащиты и ее проверках на всех этапах жизненного цикла здания

Получить КП и смету за 2 часа

Проверка устройств молниезащиты зданий

В этой статье расскажем о мерах предпринимаемых для защиты зданий от ударов молний, о проектировании молниезащиты и ее проверках на всех этапах жизненного цикла здания

Вызвать лабораторию!

Анатолий Чернов

Инженер электроизмерительной лаборатории «ЭлектроЗамер»

Введение. Опасность ударов молний

Молния ― это природное явление, сопровождаемое электрическим искровым разрядом, свечением канала этого разряда и громким взрывоподобным звуком (грозовыми раскатами). Во время этого явления электрическая энергия преобразуется в тепловую, световую и звуковую.

Молнии происходят во время грозовой активности в атмосфере. Эти разряды бывают как между грозовыми облаками (внутриоблачные), так и между облаками и поверхностью земли (молнии облако-земля). По последним научным данным частота ударов молний на нашей планете составляет примерно 44 ± 5 раз в секунду. При этом 75 % всех молний внутриоблачные, а лишь 25 % ударяют по поверхности земли. Как правило, молния, бьющая в поверхность земли, поражает самое высокое здание или сооружение из всех близлежащих. Также на больших открытых площадях (поле, поляна, поверхность воды) они могут поражать одиноко стоящие строения, деревья или даже людей.

Главными опасными и разрушительными факторами этого явления являются температура, сила растекающегося тока и ударная волна. В канале прохождения молнии происходит нагревание воздуха и твёрдых тел до огромных температур (более 20000-30000 °С), величина силы тока достигает 10000-500000 А. Ударная волна возникает близко к каналу разряда и на небольших расстояниях может разрушать здания, сооружения, деревья, травмировать людей даже без поражения током.

Молниезащита

В процессе разряда молнии происходит мощный электромагнитный импульс. Этот импульс представляет собой возмущение электромагнитного поля с возникновением наведённых напряжений и токов в различных проводниках, элементах электрического и электронного оборудования. В результате его возникновения возможен выход из строя изоляции электрооборудования, трансформаторов, полупроводниковых приборов и электронных элементов. Основным способом защиты от электромагнитного импульса является экранирование. Также широкое распространение получили устройства защиты от импульсных перенапряжений УЗИП.

В энергетике защита от молний и их вторичных проявлений является важнейшей задачей, т.к. энергетическое оборудование: силовые трансформаторы, выключатели, оборудование ОРУ является весьма дорогостоящим и зачастую уникальным. Поломки или даже временный выход из строя оборудования высоковольтных подстанций может поставить под угрозу систему энергоснабжения целых городов, районов, а в случае с перебоями в работе ПС-750 кВ и выше могут быть нарушены перетоки мощности между АЭС, ГЭС и частями энергосистемы России.

Обратимся к ПУЭ:

Защита от грозовых перенапряжений РУ и ПС осуществляется:

  • от прямых ударов молнии — стержневыми и тросовыми молниеотводами;
  • от набегающих волн с отходящих линий — молниеотводами от прямых ударов молнии на определенной длине этих линий защитными аппаратами, устанавливаемыми на подходах и в РУ, к которым относятся разрядники вентильные (РВ), ограничители перенапряжений (ОПН), разрядники трубчатые (РТ) и защитные искровые промежутки (ИП).

ПУЭ, п.4.2.133

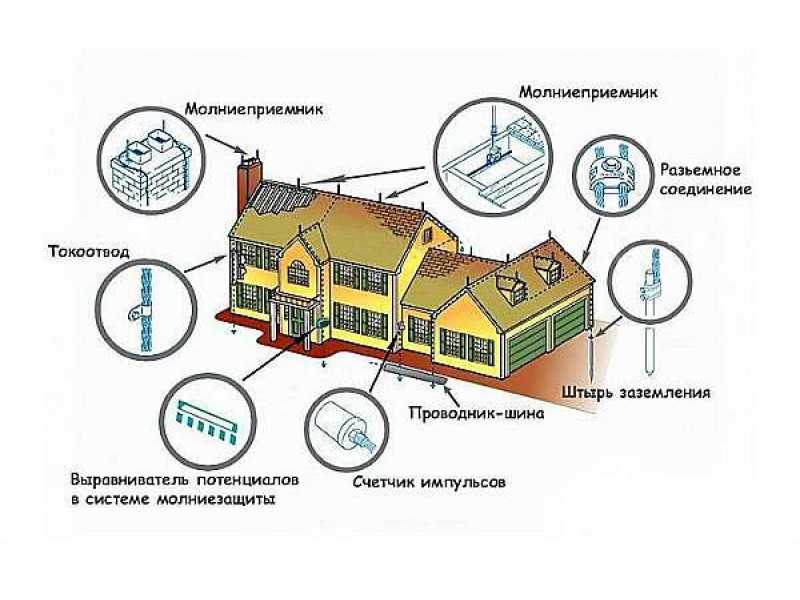

Молниезащита ― это комплекс технических мероприятий, направленных на минимизацию разрушительных негативных последствий воздействия молнии.

Принцип действия устройств молниезащиты основан на том, что вероятность поражения молнией наземного объекта увеличивается с увеличением его высоты и с увеличением электропроводности грунта под этим объектом. Система молниезащиты состоит из следующих элементов:

  • молниеотвод;
  • токоотвод;
  • заземляющее устройство.

Молниеотвод, молниеприёмник (1) ― это устройство, которое непосредственно принимает на себя разряд молнии и выполняется обычно в виде стержня, натянутого троса или сетки.
Токоотвод (3) ― это устройство, проводящее энергию молнии, её разряд от молниеотвода к заземляющему устройству.
Заземляющее устройство (4) ― это устройство, которое уводит разряд молнии в грунт через углублённые вертикальные электроды.

Проектирование молниезащиты

Существует несколько методик расчёта элементов защиты (электрических подстанций, зданий, сооружений) от ударов молнии.

Первая методика ― методика, разработанная профессором А.А. Акопяном, подтверждается большим количеством лабораторных исследований на моделях, проводившихся в 1936-1940 гг. В соответствии с данной методикой, зона защиты стержневых молниеотводов высотой до 60 метров представляет собой «шатёр». Объекты, находящиеся внутри его, защищены от ударов молнии с вероятностью P ≈ 0,999.

Для проектирования систем молниезащиты на сегодняшний день действует два нормативных документа: РД 34.21.122-87 «Инструкция по молниезащите зданий и сооружений» от 30.07.87 г. и CO 153—34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» от 30.06.03 г.

Данные нормативные документы не содержат однозначных указаний об обязательности защиты зданий от поражений молниями. Поэтому уровень надежности защиты зданий и сооружений от поражений молниями определяется проектной организацией. При проектировании системы молниезащиты должны учитываться справочные характеристики интенсивности грозовой деятельности и грозопоражаемости зданий и сооружений в рассматриваемой этой местности.

Проверка систем молниезащиты зданий

Проверка систем молниезащиты выполняется с целью определения соответствия их проектной документации, НТД, а также качества монтажных работ.

Такие проверки выполняется со следующей периодичностью:

  • после их монтажа перед сдачей в эксплуатацию;
  • для зданий и сооружений I и II категории защиты ― не реже раза в год;
  • для зданий и сооружений III категории защиты ― не реже раз в 3 года;
  • проверка наличия цепи между заземлёнными установками и элементами заземлённой установки (металлосвязи) при наличии болтовых соединений ― ежегодно.

Все соединения элементов системы молниезащиты рекомендуется выполнять сварными. Сварочные работы относятся к огневым, т.е. к работам с применением открытого огня, искрообразованием и нагреванием поверхностей, предметов до температур, способных вызвать воспламенение материалов и конструкций. На взрывоопасных и взрывопожароопасных объектах при необходимости выполнить соединения молниеотводов с токопроводами, токопроводами с заземлителями, обычно рекомендуется делать это с использованием болтовых соединений.

Электролаборатория, имеющая свидетельство о регистрации в Ростехнадзоре, выполняет визуальный осмотр и измерения сопротивления металлосвязи, заземления с оформлением протоколов установленной формы.

Процесс проведения проверки систем молниезащиты состоит из нескольких этапов:

  • проверка молниезащиты на соответствие проекту и НТД;
  • визуальный осмотр состояния системы молниезащиты, целостности её элементов, отсутствия коррозии, качества болтовых соединений, при этом сварные соединения проверяются постукиванием молотка;
    • проверка металлосвязи; величина измеренного переходного сопротивления молниеотводов с токопроводами, токопроводами с заземлителями должна быть менее 0,05 Ом;
    • измерение сопротивления заземляющего устройства (см. статью Измерение сопротивления заземляющих устройств)

    При приближении грозового фронта все работы по осмотру, обследованию и измерениям системы молниезащиты следует немедленно прекратить.

    Для заземлителей устройств молниезащиты зданий и сооружений I и II категорий по молниезащите допустимая величина сопротивления ЗУ должна быть не более 10 Ом, а для зданий и сооружений III категорий по молниезащите ― не более 20 Ом.

    РД 34.21.122-87, п. 8

    Для железобетонных фундаментов-заземлителей (подножники, сваи) допустимая величина сопротивления не нормируется, т.к. они способны без механического разрушения выдерживать токи молнии до 100 кА; для этих фундаментов регламентируются только минимальные допустимые размеры (РД 34.21.122-87 табл. 2).

    Итоговые данные измерений вносятся в протоколы проверки технического отчета электролаборатории.

    измерение сопротивления ЗУ при проверке систем молниезащиты зданий и сооружений прибором Sonel MRU-101

    Остались вопросы?

    Проконсультируем вас по вопросам проведения проверки систем молниезащиты зданий!

    Связаться с нами

    Файлы для скачивания


    ПУЭ, глава 1. 8

    Нормы приемосдаточных испытаний

    ГОСТ Р 50571.16-2007

    Электроустановки низковольтные. Часть 6. Испытания

    РД 34.21.122-87

    Инструкция по устройству молниезащиты зданий и сооружений

    СО 153-34.21.122-2003

    Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций

    ПТЭЭП, прил. 3, табл. 26

    Заземляющие устройства

    Пример протокола

    проверки сопротивления заземляющего устройства

    Рекомендуем следующие статьи


    ⚡ Приемо-сдаточные испытания электроустановок и электрооборудования


    ⚡ Проверка металлосвязи в электроустановках


    ⚡ Измерение сопротивления заземляющего устройства


    Отзывы клиентов и рекомендательные письма

    Ознакомьтесь с перечнем выполненных работ, отзывами, рекомендательными и благодарственными письмами наших клиентов

    Посмотреть отзывы

    Цены на услуги электролаборатории

    Ознакомьтесь c нашим прайс-листом, единичными расценками, узнайте больше про ценообразование услуг электроизмерительной лаборатории

    Узнать про цены

    Приглашаем другие лаборатории присоединиться к сообществу


    Мы создали чат, в котором уже общаются несколько десятков электролабораторий. Если вы занимаетесь испытаниями электроустановок, узнайте, чем этот чат может быть вам полезен

    Узнать о чате

    Технический бюллетень LPI: Техническое обслуживание системы молниезащиты и отраслевые требования

    В то время как большинство объектов имеют положения о техническом обслуживании или программы периодического технического обслуживания систем здания, проверка системы молниезащиты может не выполняться. Подавляющее большинство руководителей операций и владельцев зданий не знакомы с отраслевыми требованиями и рекомендациями, направленными на обеспечение безопасности и эффективности системы. В этом техническом письме Институт молниезащиты (LPI) рассматривает отраслевые рекомендации и лучшие практики для систем молниезащиты, чтобы обеспечить соответствие материалов и методов признанным на национальном уровне стандартам безопасности.

    Техническое обслуживание и проверка существующих систем молниезащиты (СМЗ) для поддержания проектной безопасности конструкции является непрерывным процессом. Техническое обслуживание СМЗ также имеет основополагающее значение для обеспечения соответствия отраслевым стандартам безопасности LPI-175, NFPA 780 и UL-9.6А. Техническое обслуживание LPS может вызывать особую озабоченность в ситуациях, когда произошла замена кровли, большие объемы строительных работ, суровые погодные явления, перестройки или структурные изменения в здании. Учитывая высокую частоту грозовых явлений в США, профилактические проверки LPS также имеют разумный смысл.

    В соответствии с отраслевыми рекомендациями визуальная проверка должна проводиться ежегодно, а углубленная проверка и последующая сертификация или отчет по обеспечению качества должны предоставляться каждые три-пять лет.

    Здания с критически важными системами, такими как больницы, учреждения скорой помощи, аэропорты и т. д., возможно, потребуется проверять каждый год, в зависимости от деятельности, занятости или окружающей среды, в которой находится защищаемое сооружение.

    В дополнение к плановым осмотрам при техническом обслуживании системы молниезащиты следует проверять всякий раз, когда в защищаемом сооружении производятся какие-либо изменения, ремонт, замена кровли или модификации. Сертифицированный специалист по молниезащите LPI может позаботиться о необходимом ремонте или модификациях и заказать последующую проверку, чтобы обеспечить непрерывность системы и постоянное соответствие отраслевым стандартам безопасности.

    Старые здания с СМЗ могут создавать другие проблемы; особенно если конструкция оснащена устаревшими элементами молниезащиты (скрученный кабель, штативные штанги, изношенное основание и т. д.) или если нет записи о том, когда система была установлена. Как владелец собственности или менеджер по техническому обслуживанию подтверждает, что система не повреждена, полностью функциональна и соответствует национальным стандартам безопасности? Если никто не может ответить на эти вопросы, пришло время запланировать осмотр LPS и техническое обслуживание конструкции.

    Вот несколько важных положений контрольного списка технического обслуживания СМЗ:

    • Осмотр всех воздухораспределителей, чтобы убедиться, что они не погнуты, не треснуты, не сломаны или не повреждены иным образом.
    • Повторное крепление и подтяжка компонентов и проводников, где это необходимо.
    • Проверьте, нет ли ослабленных, поврежденных или обрезанных кабельных соединений; проверьте разъемы и соединительные фитинги, чтобы убедиться, что все провода надежно соединены и не имеют ослабленных концов.
    • Убедитесь, что сквозные соединители прочно соединены с проводниками крыши и прикреплены в соответствии с отраслевыми стандартами, а держатели кабелей и анкеры надежно прикреплены с надлежащим расстоянием и надежно закреплены.
    • Проверка непрерывности и измерение сопротивления системы и заземляющих электродов.
    • Проверка и испытание устройств защиты от перенапряжения.
    • Подтверждение того, что никакая часть системы не была ослаблена коррозией или вибрацией.
    • Последующая проверка (рекомендуется каждые 3-5 лет или по мере необходимости структурных изменений и/или замены кровли) для обеспечения того, чтобы общие методы установки и материалы соответствовали отраслевым стандартам безопасности.
    • Методология оценки риска (NFPA 780, Приложение L) для определения того, подвержены ли дополнительные конструкции на территории риску удара молнии.

     Превентивный подход к обслуживанию молниезащиты важен для всех защищаемых сооружений. Дефекты LPS, вызванные возрастом, отключениями, суровыми погодными явлениями, небрежным отношением к конструкции или движением сторонних подрядчиков, могут создавать проблемы с безопасностью. Технология молниезащиты требует опыта проектирования, установки и контроля качества системы. Опытный, сертифицированный LPI специалист по молниезащите может решить потенциальные проблемы безопасности и предоставить услуги по техническому обслуживанию, чтобы гарантировать, что возраст, механические повреждения или модификации конструкции не ухудшат работу системы.

    Дополнительные ресурсы для осмотра и обслуживания LPS

    Руководство по проверке Института молниезащиты LPI 177

    Этот документ по техническому обслуживанию и осмотру LPI включает глоссарий отраслевых терминов, системных требований и контрольный список для визуальных осмотров. LPI 177 можно приобрести на веб-сайте LPI здесь

    NFPA 780 Стандарт по установке систем молниезащиты

    Передовой стандарт молниезащиты в США, NFPA 780, является основным источником реализации серии документов IEC 62305 (Международная электротехническая комиссия). NFPA 780 также обеспечивает основу для многочисленных специализированных документов по молниезащите для таких организаций, как Министерство обороны, Министерство энергетики, НАСА и Федеральное управление гражданской авиации. До разработки серии IEC стандарт NFPA 780 регулярно использовался во всем мире.

    Приложение D NFPA 780 выделяет два уровня проверки:

    1.  Внутренний осмотр или осмотр в порядке технического обслуживания, который должен ежегодно выполняться персоналом на месте посредством визуального осмотра.
    2.   Тестовая проверка, проводимая с интервалом в 3-5 лет специалистом отрасли

    Документ NFPA 780 редакции 2020 года можно приобрести на веб-сайте LPI здесь

      Программа инспекции LPI-IP : www.lpi-ip.com для независимых сторонних инспекционных услуг сторонней признанной на национальном уровне испытательной лаборатории (NRTL). Срок действия основных сертификатов LPI-IP составляет три года, что дополняет трехлетний процесс проверки кода NFPA и позволяет идти в ногу с новыми технологиями. LPI-IP также предоставляет удобную последующую услугу для уведомления фирм-установщиков LPS об истечении срока действия трехлетних мастер-сертификатов.

    Если вы подозреваете, что СМЗ вашей конструкции нуждается в оценке, обратитесь к местному эксперту LPI по телефону

    t , чтобы назначить проверку технического обслуживания. Для получения информации об обеспечении качества, сторонних инспекционных услугах или сертификации системы обращайтесь в офис LPI-IP по адресу [email protected]

    Как проверить систему молниезащиты?



    Система молниезащиты является важнейшим элементом любого здания или сооружения для его защиты от разрушительного воздействия грозовых явлений. Проверка эффективности и непрерывности системы молниезащиты имеет решающее значение для достижения требуемой молниезащиты. Система молниезащиты должна периодически проверяться для выявления неисправностей и обеспечения надлежащего функционирования.
    Испытания, проверки и техническое обслуживание системы молниезащиты должны основываться на стандартах IEC 62305-3. Основные цели испытаний и проверки системы молниезащиты включают:

    -Подтверждение того, что система молниезащиты соответствует требованиям, указанным в нормативных документах.
    -Убедиться, что все компоненты системы молниезащиты находятся в исправном состоянии, не имеют коррозии и способны выполнять свои функции.
    -Убедиться, что любые недавно добавленные услуги или конструкции должным образом включены в систему молниезащиты.



    Процедура осмотра и испытаний:

    Осмотр и испытания системы молниезащиты включают проверку внутренних и внешних систем. После проведения испытания или проверки создается отчет об испытаниях или журнал испытаний, который используется для регистрации испытаний и обслуживания системы молниезащиты. Это должно быть обновлено после каждой проверки, испытания или обслуживания. Проверка должна проводиться на разных этапах, в том числе:

    A) Во время строительства или монтажа:

    Проверка должна проводиться во время строительства конструкции и установки системы молниезащиты. Это делается для обеспечения правильной процедуры установки, особенно для компонентов, которые скрыты внутри конструкции здания. Эти компоненты являются частью структурной системы молниезащиты или естественными компонентами, которые становятся частью системы молниезащиты.

    B) После установки:

    После установки всех компонентов системы молниезащиты их необходимо проверить и протестировать. Должна быть обеспечена электрическая непрерывность таких компонентов. Проверяется вся система молниезащиты, включая эквипотенциальное соединение и непрерывность заземления.

    C) Периодические проверки или испытания:

    Период регулярных проверок может быть определен в зависимости от требований конструкции. Рекомендуется проводить проверку или тестирование не реже одного раза в год. Контрольный осмотр или техническое обслуживание не должны проводиться во время угрозы грозы.

    D) После переделки и ремонта:

    После удара молнии в конструкцию необходимо проверить и отремонтировать систему молниезащиты. В конструкции могут быть внесены изменения, такие как изменение использования здания, установка подкрановых путей, монтаж радио- и телевизионных антенн и т. д. Таким образом, после каждого изменения или ремонта системы молниезащиты необходимо проверить всю систему. .

    Важные параметры:

    Согласно IEC 62305-3, во время периодических проверок и испытаний системы молниезащиты необходимо проверять следующее:
    а) Износ элементов молниеприемника, проводников и соединений.
    б) Коррозия заземлителей.
    c) Значение сопротивления заземления для системы заземления.
    d) Условия соединений, уравнивания потенциалов и крепления.

    Существуют различные методы проверки системы молниезащиты. Ниже приведены наиболее часто используемые методы проверки надежности системы молниезащиты.
    1) Проверка сопротивления

    2) Проверка непрерывности
    3) Испытание сопротивления грунта или грунта
    4) Визуальный осмотр

    Все механические и электрические состояния всех проводников, соединений, соединений и заземляющих электродов должны быть проверены вышеуказанными методами. Каждая из точек заземления или заземления и подключенные к ним проводники испытываются на сопротивление заземления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
