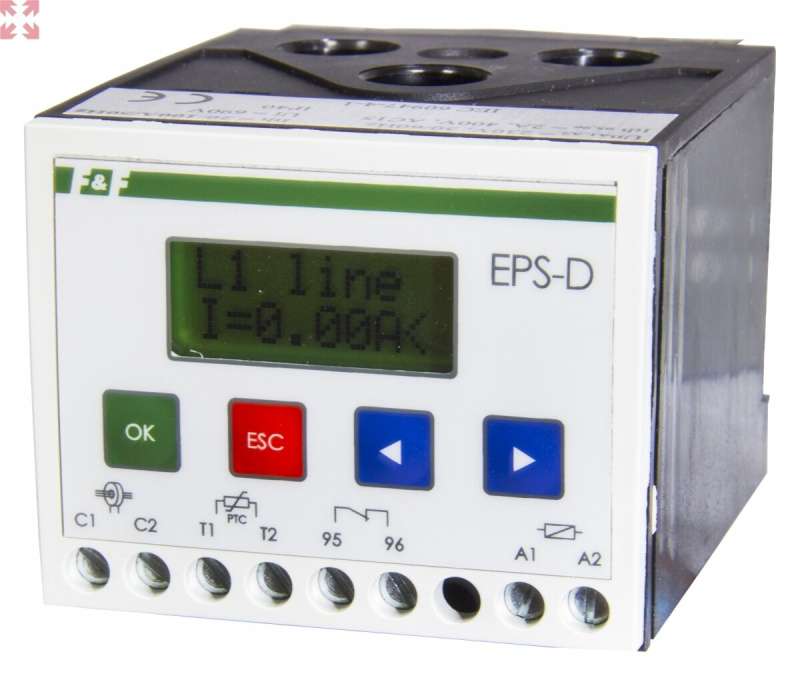

Реле токовой защиты является крайне простым и надежным устройством для защиты потребителя от неисправностей как в сети, так и в собственных исполнительных  механизмах. Внешне устройство представляет собой небольшой блок из негорючего пластика, с вынесенными на лицевую панель органами индикации и управления. Главным и, по сути, единственным силовым компонентом реле токовой защиты является электромагнитное реле, через контакты которого питание подается на нагрузку. Потребляемый потребителем ток измеряется специальным устройством — трансформатором тока. Данное устройство, подобно шунту, преобразует высоике значения тока в маленькие, исчисляемые миллиамперами, которые пригодны для обработки микропроцессором. Как только микропроцессор зафиксирует выход измеряемого значения тока за допустимые пределы — потребитель будет отключен с заданной временной задержкой.

Технические характеристики и возможности реле токовой защиты

1. Мощность. Безусловно, основной характеристикой реле токовой защиты является его мощность. В нашем магазине можно по доступной цене с доставкой по всей Украине купить реле токовой защиты мощностью более 100 кВт, способные контролировать ток номиналом более 600 ампер. В зависимости от мощности реле токовой защиты подключаются в цепь двумя способами:

• Напрямую в цепь. Реле токовой защиты невысокой мощности подключаются непосредственно в цепь и потребитель питается напрямую через контакты реле;
• С дополнительным контактором. Когда речь идет о нагрузке в десятки киловатт, питание напрямую через реле осуществлять невозможно. В таких случаях реле токовой защиты осуществляет управление контактором требуемой мощности, от которого питается потребитель, а измерение тока обычно происходит при помощи внешних тороидальных датчиков, через которые продеваются силовые провода.

2.

Количество фаз. Однофазные реле токовой защиты обычно применяются в быту, когда как трехфазные модели — незаменимые помощники в промышленности.

3. Контролируемые параметры. В зависимости от конкретной модели, реле токовой защиты могут контролировать, помимо тока нагрузки, целый ряд параметров, таких как сетевое напряжение, перекос по фазам, симметричность фаз и многое другое.

4. Настраиваемый функционал. Большинство бытовых реле токовой защиты имеют лишь базовый функционал, позволяющий настроить пределы срабатывания и некоторые временные задержки. Многофункциональные модели, ориентированные на промышленность, позволяют точно настроить время реакции прибора на каждое зафиксированное событие в сети. Подробности касательно настраиваемого функционала того или иного реле контроля тока уточняйте у наших менеджеров. Также мы предлагаем Вам посетить физические торговые точки «Вольтмаркет» в Киеве, Харькове и Днепре, чтобы лично испытать возможности прибора в работе.

5. Устройства индикации и управления. Чаще всего реле токовой защиты имеет стандартные устройства индикации и управления в виде LED-дисплея и кнопок управления. Немало жителей Украины, судя по отзывам, предпочитают кнопкам крайне удобные потенциометры, при работе с которыми даже не требуется дисплей с многоуровневыми меню — значение требуемого параметра нанесено вокруг потенциометра в виде шкалы. Некоторые производители, такие как Adecs, и вовсе каждое реле токовой защиты оснащают двумя дисплеями для индикации сетевого напряжения и тока нагрузки соответственно.

6. Тип монтажа. Касательно способа монтажа реле токовой защиты все предельно просто. Большинство моделей предназначены для установки на монтажную DIN-рейку и лишь некоторые реле служат для настенного монтажа.

В нашей стране существует огромное множество поставщиков реле токовой защиты и прочих аналогичных товаров. Почему стоит выбрать именно магазин стабильного электропитания «Вольтмаркет»? Покупая реле токовой защиты у нас, Вы получаете следующие преимущества:

• Демократичная цена. Мы уверены, что наши цены на реле токовой защиты Вас приятно удивят!
• Качественная консультация. Неправильный выбор реле токовой защиты может привести к крайне неприятным последствиям и перебоям в работе потребителя. Именно поэтому лучше положиться на нас — мы подберем наиболее подходящий для Ваших нужд вариант.
• Возможность испытать товар. Наши торговые точки на данный момент открыты в Киеве, Харькове и Днепре. Если Вы сомневаетесь в функциональных возможностях того или иного товара — зайдите к нам и проверьте его работу лично!
• Помощь в монтаже и подключении электрооборудования. Одно дело, когда покупатель делает заказ для организации, в которой имеются квалифицированные специалисты с электротехническим образованием. И совсем другое — когда реле токовой защиты и прочий товар покупает рядовой житель Украины, не имеющих специальных знаний. Наши специалисты готовы помочь не только в выборе товара, но и в его монтаже и подключении.
• Доставка по всей Украине. У нас можно купить товар с доставкой в течение 1-3 дней по всей территории Украины.

Аппараты токовой защиты | Справка

• справка
• РЗиА

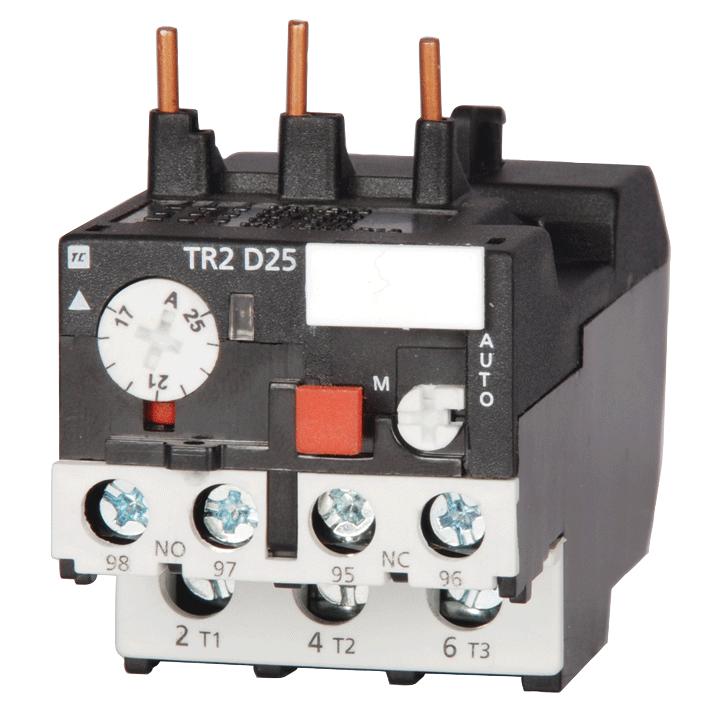

К аппаратам токовой защиты относятся все устройства защиты, контролирующие ток в цепи. Это предохранители, автоматические выключатели, максимальные и минимальные токовые реле. К аппаратам токовой защиты можно отнести и тепловые реле, которые из-за специфики их работы и широкого распространения могут быть выделены в отдельный класс тепловой защиты.

Аппараты токовой защиты обычно защищают потребителей от перегрузок, неполнофазных режимов, а электрические цепи от коротких замыканий.
Среди аппаратов токовой защиты особое место занимают минимальные реле тока и максимальные реле тока.
Минимальные реле тока предназначены для защиты двигателей от неполнофазных режимов (обрыва фазы статорной обмотки двигателя). В простейшей схеме используются три реле минимального тока, включенные во все фазы питания электродвигателя, а замыкающие контакты этих реле соединены последовательно с цепью управления магнитного пускателя. При нормальной работе электродвигателя все три реле минимального тока включены. При обрыве любой фазы соответствующий ток прекращается и реле отключается, разрывая цепь управления магнитного пускателя. При этом электродвигатель отключается. Для зашиты электродвигателей можно применять реле минимального тока ЭТ-521.
Большие функциональные возможности заложены в максимальном реле тока. Они могут выполнять функции защиты потребителей от больших перегрузок по току (например, для защиты электродвигателей применяют реле РЭ-570Т, ЭТ-522 и др.) и защиту электрических цепей от короткого замыкания на зажимах потребителей и в самой цепи (например, реле РТ-40, РТ-80 и др.).
При нормальной работе потребителя максимальное реле тока не включается. При большой нагрузке или коротком замыкании одно или все реле, включенные в различные фазы питания, сработают и своими размыкающими контактами разорвут цепь управления магнитного пускателя. Основным недостатком максимальных реле тока реле является то, что они не реагируют на обрывы фаз и их нельзя отрегулировать на небольшие перегрузки по току в цепи.

Одним из самых распространенных максимальных реле тока является реле РТ-40. В нем предусмотрено два способа регулировки тока срабатывания Iсрас. изменением предварительного натяжения противоздействующей пружины (в 4 раза) и переключением обмоток (в 2 раза).
Известно девять типоисполнений реле, выпускаемых на номинальные токи от 0,2 до 200 А.
Время срабатывания реле не более 0,1 с при токе, равном 1,2 Iсp,g и не более 0,03 с при токе 3 Iср,е.
Коэффициент возврата реле не ниже 0,85 (в ряде типоисполнений не ниже 0,7). Контакты реле выдерживают мощность коммутационной цепи около 60 Вт постоянного тока при напряжении 220 В и около 300 В-А переменного тока при напряжении до 250 В.
В реле тока РТ-40, снабженных промежуточным трансформатором и выпрямительным мостом, повышается термическая стойкость к длительному протеканию больших токов (реле РТ-40/1Д).
Реле РТ-40/Ф реагирует на отклонение формы кривой переменного тока от синусоидальной. Реле содержит специальный фильтр, не пропускающий в обмотку реле ток третьей и кратных ей гармоник.
Для цепей управления и защиты электродвигателей часто применяют токовые реле постоянного тока РЭВ-300 и реле переменного тока РЭВ, РЭ-571Т и др.
Максимальные реле тока в цепи управления асинхронными двигателями выбираются по номинальному току катушки реле, который должен быть не меньше номинального тока двигателя, и по уставке на ток срабатывания Iуст реле.
Для работы в цепи асинхронного двигателя с короткозамкнутым ротором уставка на ток срабатывания реле отстраивается от пускового тока двигателя как:

а для асинхронного двигателя с фазным ротором

Здесь Iномдв и I„ — соответственно номинальный и пусковой ток двигателя.
Контакты выбранного токового реле проверяются на коммутационную способность.

• Назад
• Вперед

Защита двигателя для различных типов синхронных и асинхронных двигателей. Реле защиты (Продукты защиты и управления для распределения электроэнергии)

Защита двигателя используется для предотвращения повреждения электродвигателя, например, внутренних неисправностей двигателя. Также необходимо обнаруживать внешние условия при подключении к электросети или во время использования и предотвращать ненормальные условия. Кроме того, реле защиты предотвращает распространение возмущения обратно в сеть.

Схемы защиты двигателя имеют несколько функций защиты, которые необходимо учитывать:

• Номинальная мощность двигателя и тип
• Характеристики питания, такие как напряжение, фазы, метод заземления и доступный ток короткого замыкания
• Вибрация, крутящий момент и другие механические ограничения
• Природа процесса
• Окружающая среда двигателя, соответствующее коммутационное устройство
• Допустимое время блокировки ротора в горячем и холодном состоянии и допустимое время разгона
• Кривая зависимости времени от тока при запуске двигателя
• Частота запуска

Реле защиты обеспечивают основную защиту синхронных и асинхронных двигателей. Их можно использовать для двигателей с автоматическим выключателем и контактором в различных приводных устройствах, таких как приводы для насосов, вентиляторов, компрессоров, мельниц и дробилок.

Область применения

• Защита и управление двигателем для различных приводов

Преимущества продукта

• Предотвращение повреждения электродвигателей
• Предотвращает распространение помех обратно в сеть

Характеристики продукта

• Стандартная конфигурация для конкретного применения, позволяющая сократить время настройки и ввода реле в эксплуатацию
• Предварительно сконфигурированные решения для распределительных сетей и промышленного применения

Наше предложение

Показано предложение для: AlgeriaAngolaArgentinaArmeniaAustraliaAustriaAzerbaijanBahrainBangladeshBelgiumBoliviaBosnia-HerzegovinaBrazilBulgariaCanadaChileChinaColombiaCroatiaCzech RepublicDenmarkEcuadorEgyptEstoniaEthiopiaFinlandFranceGeorgiaGermanyGreeceGuatemalaHungaryIcelandIndiaIndonesiaIraqIrelandIsraelItalyJapanJordanKazakhstanKenyaKuwaitKyrgyzstanLatviaLebanonLibyaLiechtensteinLithuaniaLuxembourgMacedoniaMalaysiaMauritiusMexicoMontenegroMoroccoNetherlandsNew ZealandNigeriaNorwayOmanPakistanPalestinePanamaPeruPhilippinesPolandPortugalQatarRomaniaRussiaSaudi ArabiaSerbiaSingaporeSlovakiaSloveniaSouth AfricaSouth KoreaSpainSri LankaSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTunisiaTurkiyeTurkmenistanUgandaUkraineUnited Arab EmiratesUnited KingdomUnited States of AmericaUruguayUzbekistanVenezuelaVietnamOther countries

Загрузка документов

Сопутствующее предложение

Услуги релейной защиты

Защита от перегрузок и перегрузок по току — базовое управление двигателем

Термины и определения

Нажмите кнопку воспроизведения в следующем аудиоплеере, чтобы слушать, пока вы читаете этот раздел.

При первом запуске двигателя, прежде чем вал успеет набрать скорость и начать вращаться, характеристики катушки статора аналогичны характеристикам короткого замыкания. Таким образом, двигатель начинает потреблять очень высокие значения . Этот ток создает магнитное поле, которое заставляет вал двигателя вращаться, и это вращательное действие создает противо-ЭДС (CEMF), которая ограничивает ток до его нормального рабочего значения.

Вызывается начальное высокое значение тока, которое может вызвать серьезные помехи в линии и ложные срабатывания, если и не имеют соответствующего размера.

Термин «» описывает умеренный и постепенный рост значения тока в течение относительно длительного периода времени. Это вызвано чрезмерным потреблением тока двигателем, который может превышать номинальный ток в шесть раз. Это происходит из-за слишком большой нагрузки на двигатель. Системы защищены . В то время как перегрузки допустимы на короткое время (обычно минуты), длительные перегрузки будут использовать тепловое воздействие, чтобы вызвать срабатывание защитного устройства.

Термин « » (иногда называемый коротким замыканием или замыканием на землю) описывает резкое и быстрое возрастание тока за короткий промежуток времени (доли секунды). Цепи и оборудование защищены от перегрузки по току предохранителями или автоматическими выключателями.

В этих случаях значение тока намного больше номинального линейного тока и действительно может быть от шести до многих сотен раз выше нормального номинального значения тока.

Существует несколько причин перегрузок по току. Например, когда возникает короткое замыкание на болтах — либо линия на землю, либо линия на линию. Это приводит к тому, что потребляется очень большое значение тока из-за обратно пропорциональной зависимости между током цепи и потребляемым током.

Другая менее интуитивная причина коротких замыканий — запуск асинхронного двигателя. При первом включении трехфазного асинхронного двигателя обмотки статора состоят из цепи с очень низким сопротивлением. Это потребляет очень большой пусковой ток, который неотличим от стандартного короткого замыкания, за исключением того, что он быстро падает до номинального значения тока, потребляемого двигателем. Это связано с CEMF (противоэлектродвижущей силой), развиваемой вращающимся валом двигателя. Когда двигатель вращается, CEMF ограничивает ток до безопасных значений. Когда двигатель не вращается, от источника потребляется очень большое значение тока. Этот ток иногда называют , и устройства перегрузки по току должны быть рассчитаны на безопасное обращение с этим значением тока.

Последствия коротких замыканий

Два основных отрицательных выхода сверхтоков:

• Тепловая энергия : Высокие значения тока создают много тепла, которое может повредить оборудование и провода. Тепловая энергия может быть выражена как I ² t (ток в квадрате, умноженный на время) — чем дольше сохраняется неисправность, тем больше потенциальное тепловое повреждение.
• Механические силы : Сильные токи короткого замыкания могут создавать мощные магнитные поля и оказывать огромное магнитное напряжение на шины и оборудование, иногда деформируя их и создавая другие проблемы.

Большие значения тока короткого замыкания могут очень быстро привести к повреждению, поэтому устройства защиты от перегрузки по току должны срабатывать очень быстро, чтобы устранить неисправность. Существуют две основные категории устройств защиты от перегрузки по току: предохранители и автоматические выключатели.

Предохранители

Предохранители

A представляют собой простое устройство, которое защищает проводники и оборудование цепи от повреждения из-за превышения нормальных значений замыкания. Он разработан, чтобы быть самым слабым звеном в цепи.

Предохранитель представляет собой изолированную трубку, содержащую полоску из проводящего металла (плавкую вставку), температура плавления которой ниже, чем у меди или алюминия. Плавкая вставка имеет узкие резистивные сегменты, которые концентрируют ток и вызывают повышение температуры в этих точках.

При коротком замыкании плавкие элементы сгорают всего за доли секунды. Чем выше значения тока короткого замыкания, тем быстрее среагирует предохранитель.

В ситуации перегрузки предохранителям может потребоваться много секунд или даже минут, прежде чем термические воздействия приведут к расплавлению плавкой вставки.

Предохранители бывают двух категорий: быстродействующие предохранители (тип P) и предохранители с задержкой срабатывания (тип D).

Предохранители, используемые в цепях двигателя, должны выдерживать интенсивный пусковой ток при запуске двигателя, поэтому мы используем предохранители с выдержкой времени, также известные как «двухэлементные предохранители».

Общие рейтинги

Все устройства максимального тока должны работать в пределах своих номинальных значений. Тремя наиболее важными параметрами являются напряжение, ток и отключающая способность.

Номинальное напряжение

Предохранители и автоматические выключатели должны быть рассчитаны как минимум на номинал цепи, для защиты которой они предназначены.

Когда предохранитель или автоматический выключатель прерывает ток короткого замыкания, он должен безопасно гасить дугу и предотвращать ее повторное возникновение. Следовательно, номинал предохранителя или автоматического выключателя должен быть равен напряжению системы или превышать его.

Например, предохранитель с номиналом 240 В (среднеквадратичное значение) можно использовать в цепи 120 В. Однако при использовании предохранителя в цепи 600 В номинальное напряжение превысит допустимое.

Непрерывный режим работы

описывает максимальное номинальное среднеквадратичное значение тока, на которое рассчитано устройство максимального тока в непрерывном режиме без отключения. Вообще говоря, номинал предохранителя или автоматического выключателя не должен превышать пропускную способность цепи по току, но есть исключения, например, для некоторых цепей двигателя.

Отключающая способность

Когда происходит короткое замыкание или замыкание на землю, сопротивление цепи падает практически до нуля, вызывая протекание очень больших значений тока. Это чрезвычайно быстрое нарастание тока короткого замыкания может привести к повреждению проводов и оборудования из-за перегрева и должно быть устранено как можно быстрее.
