Системы защиты от протечек воды обзор: Рейтинг систем защиты от протечек воды

Содержание

Рейтинг систем защиты от протечек воды

В этой статье собрана информация о принципе действия и устройстве оборудования, способного предотвратить затопление вашего дома или квартиры в случае разгерметизации водопровода или нарушения правильной работы сантехнических приборов. Полученные знания помогут вам оценить достоинства и недостатки имеющихся на рынке систем защиты от протечек. В представленном здесь рейтинге систем защиты от протечек мы произвели обзор лучших вариантов систем для бытового применения.

Что необходимо знать о системах защиты от протечек

Монтаж любой системы защиты от протечек лучше всего совместить с капитальным ремонтом объекта. Действие ее основано на принципе обратной связи. При обнаружении подтопления срабатывает механизм, перекрывающий подачу воды до выяснения причин неполадки и устранения ее последствий.

Из каких элементов состоит и как работает система защиты от протечки

Система защиты имеет в своем составе несколько основных компонентов:

1. Датчики обнаружения протечки.

Обычно их устанавливают в непосредственной близости от мест вероятного подтопления. Они срабатывают от попадания жидкости на контактные пластины.


Датчик обнаружения протечки воды.

2. Блок управления. Он принимает сигнал от датчика и дает команду отсекающему механизму.


Блок управления.

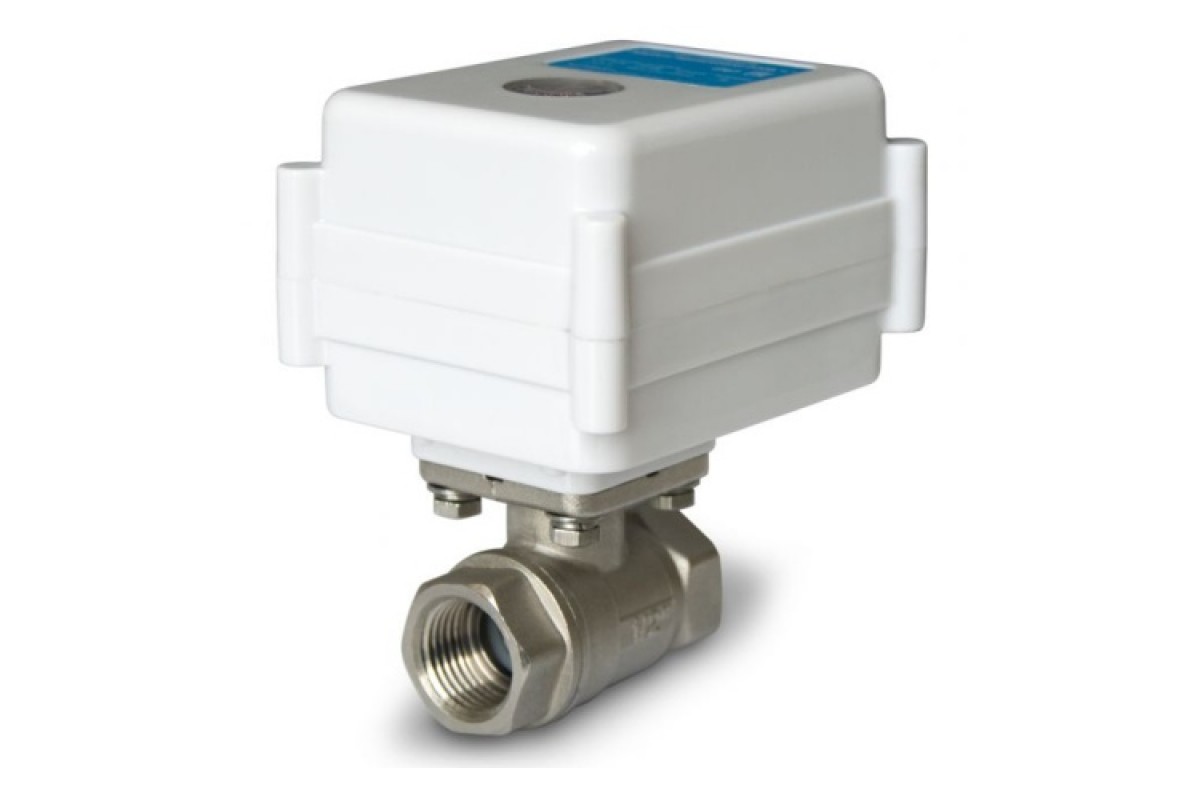

3. Запорная арматура с электрическим приводом. Она монтируется на входе холодной и горячей воды на контролируемый объект. Закрытие происходит в автоматическом режиме при получении импульса от контроллера.


Запорная арматура с электрическим приводом.

Поставщиком энергии для такой системы обычно служит стандартная электрическая сеть напряжением 220 вольт. В целях безопасности оно понижается до рабочего значения для установленного оборудования, которое не должно превышать 12 вольт. Часто подтопление сопровождается аварийным отключением электроснабжения. На этот случай предусматривается резервный источник питания. Некоторые производители полагаются только на автономные батареи, которые надо периодически заряжать или менять на новые.


Устройство системы защиты от протечек.

Способы подключения датчиков

Для подключения датчиков обнаружения протечек используются кабельные трассы или радиосвязь. Иногда предусматривается комбинация обоих вариантов. Кратко расскажем об их особенностях.

Проводные датчики

Проводные системы более трудоемки в монтаже, но дешевле в материальном исполнении. Они предусматривают подвод кабеля к каждому элементу.

Их основные преимущества:

  • работа от одного общего источника питания;
  • отсутствие зависимости качества сигнала от дальности расположения приборов.
Беспроводные датчики

Беспроводные системы работают на определенных радиочастотах. Для установки такого оборудования не требуется прокладка кабельных трасс, что является существенным преимуществом для больших объектов или в случае недавнего выполнения в доме дорогостоящего ремонта. Надежность такой связи сильно зависит от удаленности датчиков и наличия естественных препятствий в виде стен или иных объемных предметов.

Стоимость такого комплекта обычно превышает цену проводного варианта. Дополнительным недостатком является необходимость периодической подзарядки аккумуляторов или замены батарей датчиков.

Количество подключаемых датчиков

Обычно блок управления предусматривает работу с определенным количеством приборов обнаружения протечек, которое не может быть превышено. Этот показатель важен для объектов с множеством проблемных участков. Иногда стандартный комплект содержит неполный набор датчиков, которые при необходимости следует купить дополнительно.

При покупке, обращайте внимание с каким количество датчиков поддерживает работу блок управления.

Количество подключаемых кранов

Для городских квартир применяются системы с 2-4 запорными вентилями. Их устанавливают на каждый входящий трубопровод холодной и горячей воды. Понятно, что для крупных объектов со сложной схемой водоснабжения может потребоваться значительно большее количество запорной арматуры.

Диаметр соединения

Шаровые краны, используемые для прекращения поступления воды, устанавливаются с использованием стандартной трубной резьбы. Поскольку для подводки наиболее часто применяются трубопроводы диаметром ½, ¾ или 1 дюйм, то и системы защиты от протечек оснащаются запорной арматурой соответствующего размера. Перед покупкой системы нужно точно знать диаметр трубопровода.

Максимальное давление

Конструкция любого водопроводного оборудования рассчитана на определенное рабочее давление. В городских сетях оно составляет 4-6 бар, но иногда случаются нештатные ситуации, сопровождаемые гидравлическими ударами. Рациональным решением будет установка запорных вентилей, способных выдержать 8-12 бар.

Защита от закисания

Локальные потопы случаются нечасто. Установленный с системой защиты от протечек шаровой кран может не потребоваться в течение многих лет. В этом случае его внутренние поверхности покроются отложениями, способными в самый ответственный момент помешать закрытию. Чтобы этого не произошло, в блок управления закладывается программа, заставляющая все запорные органы закрываться и открываться с определенной периодичностью.

Напряжение питания

Для нормальной работы любой электрической системы требуется подключение к сети со стандартными параметрами. Оборудованию защиты от протечек на входе обычно требуется один из вариантов величины напряжения:

  • 220 V. В состав таких систем входит встроенный блок питания, понижающий напряжение до безопасных для человека 5-12 вольт.
  • 12 V. Для нормальной работы систем этого типа применяется внешний блок понижения напряжения, подключаемый к обычной розетке на 220 вольт.
  • 4,5 V. Это оборудование работает от обычных батареек постоянного тока. Потребление энергии у него минимальное, поэтому элементов хватает на несколько месяцев, а иногда и лет.

Резервное питание

В качестве резервного источника питания для систем, подключаемых к бытовой электросети, обычно выступают аккумуляторы. Модели, работающие от батареек, могут оснащаться суперконденсаторами.

Оповещение

Современные системы защиты от протечек способны информировать пользователя о важнейших событиях. Обычно подается звуковой сигнал. Он может срабатывать в случаях:

  • обнаружения протечки и закрытия клапанов;
  • обрыва связи с одним из датчиков;
  • неполадки в механическом приводе запорного вентиля, установленной в момент проверки защиты от закисания.

Некоторые производители предусмотрели возможность передачи информации на смартфон. Во всех случаях сигнализация побуждает владельца произвести осмотр территории и проверку работоспособности оборудования.

Лучшие проводные системы защиты от протечек

Проводные системы защиты от протечек являются недорогим вариантом для частного или промышленного применения. Они достаточно легко монтируются с применением крепежных приспособлений, которые обычно идут в комплекте с основным оборудованием.

Все они надежны, долговечны и поддаются простой проверке работоспособности. Некоторые модели этого класса могут быть перепрофилированы на одновременную работу с датчиками, подающими сигнал не только по кабелю, но и в радиорежиме.

Neptun Bugatti Base 1/2

Особенности системы.

 Комплект состоит из закрепляемого на стене модуля управления Neptun Base, трех датчиков марки SW005 и двух шаровых кранов, оснащенных электроприводом серии Neptun Bugatti Pro 220V. Питание системы осуществляется от сети напряжением 220 вольт через центральный блок. Все остальные приборы подключаются к соответствующим клеммам на его корпусе. Резервный источник не поставляется. Защитное заземление предусмотрено только для приводов вентилей.

Допускается работа системы с оснащением ее до 20 датчиков обнаружения протечек воды. Максимальное их расстояние от базы не должно превышать 100 метров. На все оборудование производитель предоставляет шестилетнюю гарантию.

Запорная арматура. Шаровые краны устанавливаются на трубопроводы диаметром 1/2". Их корпуса изготавливаются из горячекованной латуни марки CW617N и способны выдержать давление 40 бар при максимальной температуре рабочей среды до 120оС. Они оснащаются электродвигателем, создающим крутящий момент 9 Нм. Время срабатывания с момента протечки не более 21 секунд. Минимальный ресурс 100 000 циклов.

В случае ошибочного сигнала от датчика можно открыть кран принудительно, но для этого придется отключить основной модуль. К одному блоку управления можно подключить до 6 таких кранов. Проверка работоспособности с целью защиты от закисания проводится автоматически два раза в месяц.

Оповещение. При срабатывании любого из датчиков включается звуковой и световой сигнал.

Neptun Bugatti ProW Plus 1/2

Особенности системы. Поступающий в продажу набор комплектуется управляющим модулем Neptun ProW+, одним проводным датчиком марки SW005 и парой радиодатчиков RSW+, двумя шаровыми кранами с электроприводом типа Bugatti Pro 12V. По выбору пользователя основной блок может питаться от сетей напряжением 220 или 12 вольт.

В качестве резервного источника питания используются 4 литиевые батарейки, устанавливаемые внутри базы. Оборудование может интегрироваться в системы умного дома, диспетчеризации или охраны. Заземление не требуется.

При необходимости база может управлять шестью кранами, получая сигналы от 31 радиодатчика и 375 проводных. Расстояние до первичных приборов не должно быть больше соответственно 50 и 100 метров.

Запорная арматура. Шаровые краны устанавливаются на трубы диаметром ½”. Они рассчитаны на давление 40 бар при максимальной температуре воды до 120оС. Их основные элементы выполнены из латуни марки CW617N. Конструкция рассчитана на 100 000 циклов работы. Есть возможность открытия и закрытия вентиля вручную. Время срабатывания всей системы не превышает 21 с.

В целях защиты от закисания раз в 2 недели все краны автоматически закрываются и открываются.

Оповещение. В случае срабатывания датчиков происходит звуковое и световое оповещение.  Заводская гарантия на всю систему 6 лет.

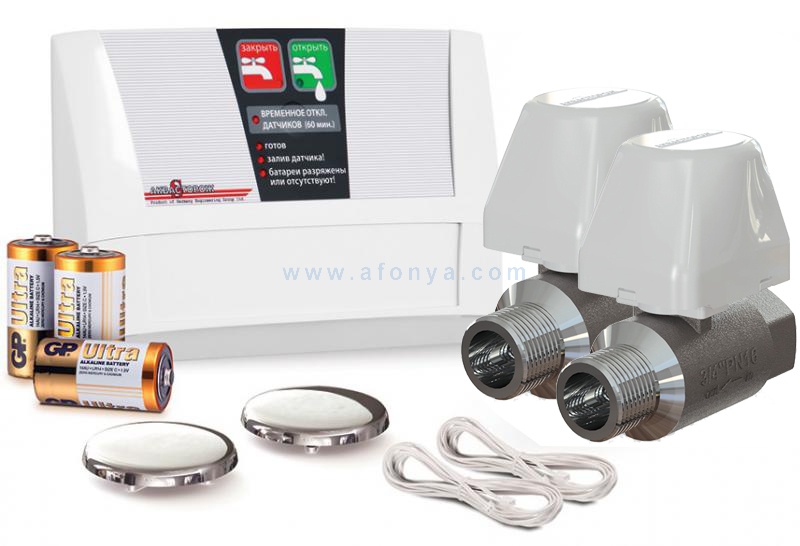

Аквасторож Классика 2х15 Th49

Особенности системыСистема Аквасторож продается в небольшой коробке, в которой можно обнаружить:

  • блок контроллеров;
  • 4 датчика круглой формы с хромированной лицевой поверхностью, защищенными от окисления контактами и проводами разной длины;
  • 2 шаровых крана с электроприводом;
  • адаптер для подключения к сети 220 вольт.

Основным считается питание от трех батареек на 1,5 V. Их энергии должно хватить на 3 года автономной работы. При полной их разрядке в действие вступают встроенные в корпус блока управления ионисторы, заряда которых достаточно для 1 часа нормальной эксплуатации, после чего они перекроют воду. Поскольку напряжение в сети не превышает 4,5 V, то заземление не требуется.

Система рассчитана на 7 лет безотказной эксплуатации.

Запорная арматура. В состав системы может входить не более 6 шаровых кранов. Они изготавливаются из латуни и имеют на концах внутреннюю трубную резьбу стандарта ½”. Арматура рассчитана на предельное давление до 16 атмосфер. Шток связан с быстродействующим электроприводом. С момента обнаружения протечки до полного закрытия пройдет не более 3 секунд.

Для предотвращения закисания внутренних поверхностей шаровых кранов раз в неделю в автоматическом режиме происходит их кратковременное закрытие и открытие.

Оповещение. Звуковое оповещение пользователя происходит в случаях срабатывания датчиков, обрыва провода или обнаружения заклинивания крана.

Gidrolock WINNER Kvartira ½ Bugatti

Особенности системы. Данная система имеет уникальную структуру. Она не имеет отдельного блока управления, а связь между первичными приборами обнаружения протечек и исполнительным механизмом осуществляется напрямую. Комплект состоит из двух WSP датчиков с комплектом крепежа для их установки и двух шаровых кранов производства итальянской фирмы Bugatti с электроприводом.

Запорная арматура. Шаровые краны имеют внутреннее сечение ½”. Они изготовлены из хромированной и никелированной латуни. Их рабочее давление составляет 40 бар при максимально допустимой температуре среды 120оС. Конструкция рассчитана на 150 000 циклов закрытия и открытия.

Каждый электропривод питается от четырех батареек типа АА напряжением 1,5 вольт. Они вставляются под крышку корпуса устройства. Срок их службы в дежурном режиме достигает 10 лет. Из-за безопасных значений рабочих параметров электрооборудования заземление не предусмотрено. Крутящий момент двигателя составляет 16 Нм.

Время срабатывания всей системы не превышает 15-20 секунд. Для предотвращения закисания внутренних поверхностей крана дважды в месяц автоматически происходит его частичное закрытие и полное открытие. Принудительно открыть или закрыть арматуру можно с помощью кнопок на корпусе электропривода. Для выполнения этих операций в ручном режиме достаточно выдернуть предохранительную скобу.

Оповещение. Оповещение пользователя осуществляется звуковым сигналом. Он срабатывает при обнаружении протечки или в случае снижения напряжения питания, что требует замены батареек.

Лучшие беспроводные системы защиты от протечек

Беспроводные системы имеют основное преимущество, связанное с простотой монтажа. Они не требуют прокладки кабельных трасс, что нравится владельцам недвижимости с качественным ремонтом помещений. Дальность связи сильно зависит от наличия естественных препятствий. Эта проблема обычно решается установкой более мощного роутера.

Akvastorozh Klassika 2х15 Radio

Особенности системыЭта система защиты от протечек во многом напоминает классическую бытовую модель Аквасторожа, но оснащена радиобазой. Кроме основного блока управления в стандартный комплект входят два шаровых крана с электроприводом и 4 датчика (по два проводного и беспроводного типа). Пользователю можно выбрать основной способ питания из двух вариантов:

  • с помощью сетевого адаптера 220/5 вольт;
  • трех сменных батареек по 1,5 вольт.

В автономном режиме система способна функционировать 3 года. Из-за низкого напряжения внутренней сети заземление не требуется. Резервным источником питания служит встроенный ионистор, энергии которого хватит на 1 час нормальной работы, после чего автоматически закроются все краны.

Датчики беспроводного типа оснащаются двумя мизинчиковыми батарейками типа ААА, которые эксплуатируются до 5 лет. При их разрядке срабатывает функция «потеря датчика» с отключением водоснабжения и оповещением пользователя.

Запорная арматура. Шаровые краны устанавливаются с помощью резьбы на трубы диаметром ½”. Они изготовлены из латуни и рассчитаны на рабочие условия до 16 бар и +90оС. Расстояние до контроллера не должно превышать 30 метров. Электропривод срабатывает за 3 секунды.

Для контроля работоспособности оборудования дважды в месяц система в автоматическом режиме дает команду на закрытие и открытие. Она постоянно отслеживает положение заслонки, состояние электрической сети, наличие сигнала от радиодатчиков.

Оповещение. При обнаружении протечки или неисправности любого элемента срабатывает звуковой сигнал и закрываются краны.

Neptun Profi Wi-Fi 1/2

Особенности системы. Система защиты от протечек Neptun Profi Wi-Fi в базовом варианте поставляется в составе интеллектуального блока, двух шаровых кранов с электроприводом на 12 вольт, двух беспроводных и одного проводного датчика. Основным источником питания служит сеть переменного тока напряжением 220 вольт. Внутренний адаптер преобразует его до 12 вольт. Заземление не требуется. В качестве резерва выступают 4 элемента типа CR123A. Их энергии хватит на 36 часов автономной работы.

Технические возможности позволяют расширить количество связанных с контроллером приборов до 6 кранов, 31 беспроводного и 375 проводных датчиков. Для этого придется подключить дополнительный источник питания постоянного тока напряжением 12 вольт мощностью до 36 Вт.

Исполнительные механизмы надо устанавливать на расстоянии до 100 метров от базового блока, радиодатчики – не далее 25 метров. Для расширения зоны действия сигнала следует воспользоваться дополнительным роутером RSW+. К системе можно подключить счетчики учета потребления воды. Есть возможность получения необходимой информации на смартфон.

Запорная арматура. Полнопроходные шаровые краны устанавливаются с применением трубной резьбы ½”. Они изготовлены из кованой латуни и рассчитаны на рабочее давление 40 бар при температуре среды не более 120оС. Максимальный крутящий момент двигателя 9 Нм.

Время срабатывания 21 секунда. Ресурс запорного органа 100 000 циклов. Гарантийный срок службы всей системы 6 лет. Контрольное срабатывание кранов происходит дважды в месяц.

Оповещение. Оповещение пользователя производится звуковым сигналом, СМС-сообщением на смартфон и дублированием его на электронную почту.

Gidrolock PROFESSIONAL Загородный дом 1 ½ Enolgas

Особенности системы. Эта система предназначена для защиты от протечек частных домов. Она комплектуется блоком управления, одним шаровым краном с электроприводом и тремя дистанционными датчиками. Возможности оборудования позволяют управлять одновременно 20 кранами, 200 проводными и 100 беспроводными датчиками. Питание осуществляется от встроенного свинцового аккумулятора напряжением 12 вольт с емкостью 1,3 Ач. Заземление не предусмотрено.

Радиодатчики оснащаются батарейками типа CR2450, энергии которых хватает на 24 года. Дальность устойчивой связи достигает 500 метров. Время срабатывания системы с момента обнаружения протечки 30 секунд.

Запорная арматура. Шаровой кран имеет трубную резьбу 1 ½ дюйма. Он может быть изготовлен из латуни или нержавеющей стали марки 304. Максимальные рабочие параметры среды:

  • давление 40 бар;
  • температура 100оС.

Для предотвращения закисания электропривод автоматически срабатывает с периодичностью один раз в 2 недели. Направление вращения штока происходит всегда в одном направлении, что благоприятно сказывается на увеличении срока службы прибора. Для определения положения крана используется оптический способ контроля. При заводских испытаниях такое оборудование выдерживает до 700 000 циклов открытия/закрытия.

Оповещение. Оповещение пользователя происходит с помощью звукового сигнала.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Сравнение систем защиты от протечек воды: виды, устройство, особенности

В настоящий момент является актуальным вопрос защиты квартиры от бытовых потопов. При возникновении таких локальных бедствий их последствия могут быть необратимыми и принести определенный вред не только имуществу, находящемуся в квартире, но и здоровью проживающих людей. Каким же образом можно обеспечить защиту от потопа?

Исключить вероятность возникновения протечек можно, если использовать специальные системы, которые сводят на нет вероятность потопа. При возникновении аварийной ситуации они перекрывают водоснабжение в городской квартире. Поэтому, используя их в своем жилище, можно забыть про испорченный водой ремонт.

Виды систем защиты

На рынке в настоящий момент предлагаются системы защиты от протечки нескольких производителей.

  • «Нептун» — её предлагает компания «Специальные Инженерные Системы».
  • «Гидролок» — этот продукт выпускает компания «Гидроресурс».
  • Аквасторож — она является продуктом компании «Суперсистема».

Конструкция

Все перечисленные выше устройства имеют три основных элемента:

  • датчики, которые подают сигнал о возникновении протечки;
  • краны, благодаря которым при аварийной ситуации происходит перекрытие водопровода или отопления;
  • контролер - благодаря ему при возникновении протечки кранам подается команда на перекрытие воды.

Принцип работы

Если говорить о принципе действия таких установок, отметим, что он довольно простой: при попадании воды на датчик происходит передача устройством сигнала на контроллер. А тот свою очередь перекрывает краны и все водоснабжение в квартире.

Теперь стоит рассмотреть более подробно основные системы защиты от протечки по ряду параметров. Сравнение их возможностей позволит узнать особенности их устройства и функционирования.

Защитная система от протечек Нептун

Этот продукт выпускает компания «Специальные системы и технологии». Деятельностью по производству такой продукции эта фирма занимается с 2002 года. Компания расположена в подмосковном городе Мытищи.

Безопасность системы

Версия этой системы Neptun Base может работать стабильно при условии наличия питания с напряжением 220 вольт. Такое напряжение небезопасно для здоровья человека. Удар током можно получить при возникновении аварии, когда владелец контактирует с водой. Однако следующая версия этой защитной установки Neptun Prow работает от источника с напряжением 12В. Однако его тоже нельзя назвать абсолютно безопасным, особенно для людей, которые пользуются кардиостимуляторами.

Надежность

Одним из показателей, определяющих эффективность защиты системы от протечек воды, является скорость, с которой происходит перекрытие кранов при возникновении аварии. Если говорить про это применительно к рассматриваемой модели, то при аварии краны перекрываются в течение 21 секунды. Одним из элементов такой модели является источник питания, работающий от 4 батареек CR123. Приобрести такие батарейки можно без особых проблем в любом магазине.

Поэтому, когда возникнет необходимость заменить источник питания, с этим у владельца не возникнет затруднений. Кроме автономного источника питания, производителем в конструкцию был интегрирован источник бесперебойного питания. Его наличие позволяет системе защиты от протечки воды работать даже в тех случаях, когда в квартире отключается электричество.

Программное обеспечение контроллера имеет функцию самоочистки. Ее запуск происходит с периодичностью один раз в месяц. Благодаря ей обеспечивается открытие и закрытие шаровой заслонки. А это дает возможность для очистки этого элемента системы от отложений, вследствие чего исключается закисание.

Удобство системы

В комплекте с этой системой защиты от протечки идут два датчика. Сразу стоит сказать, что этого количества недостаточно для защиты квартиры от потопов. По заявлению самого производителя, для обеспечения абсолютной защиты квартиры от протечек необходимо при установке этой конструкции использовать 35 датчиков.

Каждый датчик необходимо приобретать отдельно. Минимальное их количество для обеспечения надежной защиты от потопа - 20. Они устанавливаются в местах возможных протечек. Если длины кабеля от датчиков не хватает, то, вызвав специалиста, её можно увеличить. Стандартная длина провода с краном составляет 1 м.

Гарантия

Если версия «Нептун» была приобретена у официального дилера, то владелец квартиры может рассчитывать на гарантию 3 года.

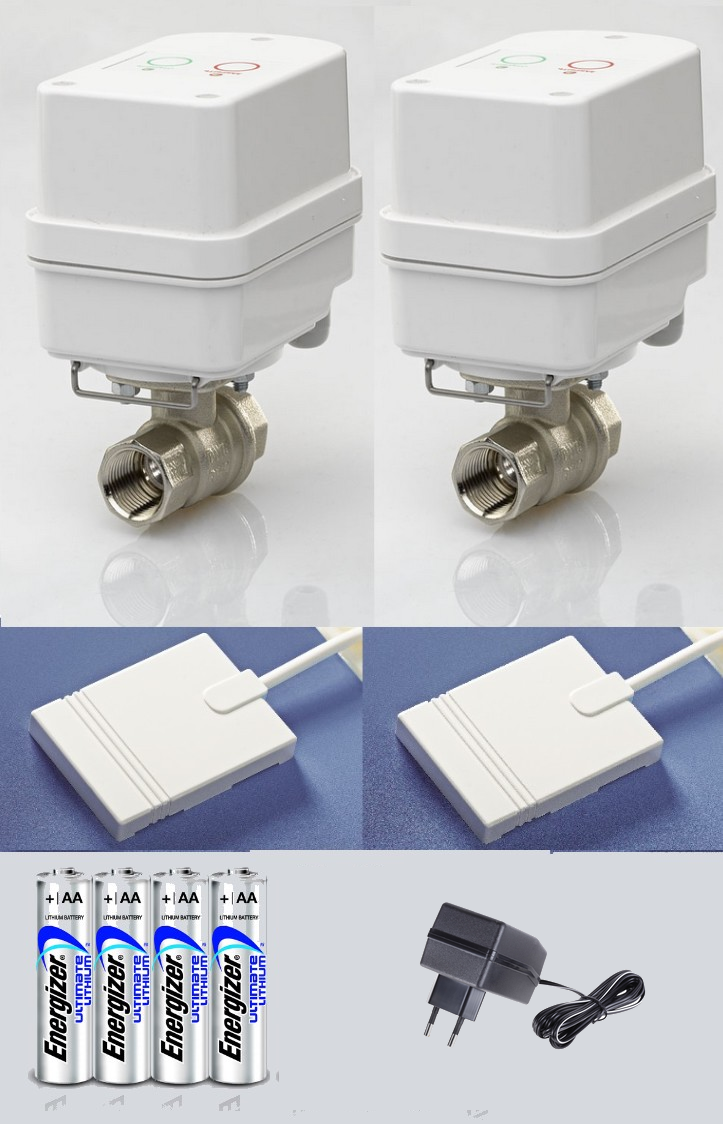

Система защиты от протечки Gidrolock

Это защитная установка является продуктом, выпускаемым компанией «Гидроресурс». В комплект входят шаровые электроприводы различных типоразмеров.

Безопасность

При работе этой системы защиты от протечки на шаровой электропривод подается напряжение 12В. Когда Gidrolock работает в нормальном режиме, то батарея заряжается слабым током, что обеспечивает длительный срок службы. Когда отключается электропитание, то работа системы продолжается от аккумулятора. Что касается скорости перекрытия кранов при протечке, то она довольно медленная. На перевод кранов в закрытое состояние требуется до 30 секунд в зависимости от модели запорной арматуры.

Надежность

Система защиты от протечки Gidrolock комплектуется кранами, снабженными электроприводом, при изготовлении которых в качестве материала используется нержавейка. Они выдерживают рабочее давление до 64 атмосфер. Из политетрафторэтилена изготовлены уплотнители для таких кранов. В контакте с шаром из нержавейки они практически не изнашиваются. Более 10 тыс. циклов открытия/закрытия составляет ресурс шарового крана. Если говорить о температурной стойкости изделий, то они выдерживают температуру до 220 градусов Цельсия.

Системе Gidrolock имеется функцию самоочистки. При продолжительной эксплуатации оборудования могут возникать проблемы из-за отложения на стенках труб соли и грязи. Это может приводить к закисанию оборудования. Поэтому с периодичностью один раз в две недели с главного блока системы подается команда на временное закрытие/открытие электропривода. Шаровой кран поворачивается на 5 градусов, что позволяет предотвратить закисание.

Удобство использования

В комплекте с этой системой идут 3 датчика. Хотя это больше, чем у системы Нептун, но для того чтобы обеспечить полную защиту квартиры от протечек, этого недостаточно.

Стоит сказать, что к этой системе можно подключить:

  • до 20 датчиков;
  • 20 шаровых кранов с электрическим приводом;
  • до 100 радиодатчиков;
  • gsm-сигнализацию.

Стандартный комплект включает датчики, снабженные кабелем длиной 3 метра. Если этой длины недостаточно, то ее можно увеличить до 100 м.

Гарантия

Приобретая эту систему защиты у официального дилера, можно рассчитывать на гарантию длительностью 3 года. Главным условием для проведения гарантийного ремонта продавцом или замены является отсутствие механических повреждений оборудования.

Система защиты Аквасторож

Компания «Суперсистема» является производителем этой защитной системы. Выпускается она, начиная с 2006 года. В комплект входят краны разных размеров.

Безопасность

Главное отличие этой защитной системы от двух предыдущих заключается в безопасном напряжении, которое составляет всего 5В. Такое напряжение не нанесет вреда человеку. Кроме этого, производитель позаботился о химической безопасности оборудования. В её составе используются латунные краны с никелевым покрытием. Они препятствуют образованию в воде примесей, которые могут стать угрозой для здоровья человека.

Надежность

В ее составе производитель использовал электрокран собственной разработки. В кранах применяются две прокладки из тефлона и одна пружинящая на основе силикона. Благодаря их наличию при использовании кранов создается минимальное трение, потери мощности у редуктора вследствие этого тоже минимальные. Надежная работа кранов обеспечивается даже при питании 5В. Перекрытие воды происходит в течение 3 секунд.

В варианте этой системы «Эксперт» была использована технология «умные краны». Главное ее достоинство состоит в том, что она анализирует и контролирует обрыв цепи подключенных кранов, а также возникновение неисправностей и их закисание. Благодаря этому обеспечивается возможность для владельца контролировать работоспособность системы, что сводит до нуля влияние человеческого фактора.

Удобство

Комплект установки включает четыре датчика. Особенность этой модели, обеспечивающая удобство при её использовании – легкая возможность для модернизации. По причине наличия подключения модульной конструкции корпуса ее легко превратить из проводного варианта в беспроводную версию.

При желании она легко встраивается в систему «умный дом», а также подключается к GSM-системе. Её удобно использовать для подключения насосного оборудования, кранов, а также других устройств, мощность которых варьируется от 2 до 4 кВт.

Гарантия

4 года составляет гарантия, предоставляемая производителем на эту защитную установку. На проводные датчики производитель дает пожизненную гарантию. Также отметим, что такая гарантия распространяется на все датчики системы Аквасторож, вне зависимости от того, где они были приобретены.

Заключение

Защита дома от протечек — важная проблема для многих людей. Чтобы не столкнуться с испорченным ремонтом или мебелью вследствие потопа, следует позаботиться об установке специальных систем. Благодаря им вода будет перекрыта при возникновении аварийной ситуации. Таким образом, будет возможность избежать потопа и всех последствий, связанных с этим бедствием.

На рынке доступно несколько подобных установок. Для удачного выбора перед покупкой необходимо ознакомиться с их преимуществами и особенностями эксплуатации. В этом случае вы сможете обеспечить надежную защиту своей квартиры от потопа и избежать непредвиденных расходов.

Система защиты от протечек воды

О неприятных последствиях протечек воды хотя бы в теории знает каждый. И ладно, если вы просто забыли выключить кран, и по счетчику убежала пара лишних кубов воды, неприятно конечно, но ущерб минимален. А если прорвало трубу, последствия могут быть самыми неприятными: от испорченного ремонта, до глобального потопа всех соседей, живущих под вами.

Как защитить себя от таких ситуаций? Самый верный вариант — установить систему датчиков от протечки воды (также называется системой антипротечки).

Как работает система антипротечки?

Любая система защиты включает в себя стандартные элементы: датчики протечки, контроллеры и магнитные клапаны. Датчики устанавливают в местах соединения водопроводных труб с бытовыми приборами для контроля за состоянием гибкой проводки. Если на пол попадает вода, датчик моментально фиксирует неисправность и подает сигнал о прекращении подачи воды через контроллер. Блокировка водоснабжения происходит с помощью магнитных клапанов. Дополнительно можно купить модуль GSM, который будет передавать информацию о протечках на мобильный телефон или планшет, чтобы вы были в курсе событий в режиме реального времени.

Виды систем защиты от протечки воды

Все системы разделяют на 2 типа:

Независимые

Датчик протечки воды самостоятельно и независимо принимает решение о необходимости перекрытия или отключения воды.

Такой вариант обеспечивает более высокий уровень защиты от протечек воды именно благодаря своей независимости. С другой стороны такая независимость от других систем также может привести к проблемам. Как пример, магнитные контроллеры независимых датчиков могут перекрыть воду просто во время ремонта или если вы очень обильно полили пол водой во время уборки.

Встроенные

Датчики работают в интеграции с системой умного дома. В случае протечки сигнал о проблеме подается на центральный пульт управления системой (контроллер). В таком случае блокируется не только подача воды, но и отключаются электроприборы, розетки и т. д. (выбирать сценарии отключения можно самостоятельно), что позволяет предотвратить не только потоп, но и короткое замыкание, поломку бытовой техники и минимизирует риск возникновения пожара.

Встроенная система защиты от протечек воды в рамках интеллектуального управления домом также позволяет настраивать дополнительные сценарии по отключению водоснабжения. Например, автоматически отключать воду в помещении, где нет людей. В таком случае можно не беспокоиться, что вы забыли закрыть кран на кухне и т. п.

Способы связи датчиков протечки воды и контроллера

Связь датчиков с блоком управления может быть проводной и беспроводной (по WiFi). Беспроводной способ гораздо практичнее, поскольку датчик можно установить в любом месте без привязки к розетке. Некоторые специалисты утверждают, что работу беспроводных датчиков сложно проверить проверить. По факту это не так. Достаточно смочить датчик водой после подключения, если сигнал «бедствия» поступил на контроллер, значит, система работает.

При проводном способе датчики нужно размещать на стене максимально близко к источнику питания, этот момент желательно учитывать изначально при планировке всей системы.

Краны для отсекания воды необходимо установить на вводе в дом после установки счетчиков. Система функционирует как от электросети, так и от источников питания.

Самые популярные системы защиты от протечки воды

Рассмотрим 2 наиболее популярные среди покупателей системы защиты и подробно разберем их преимущества и недостатки, чтобы вам было проще сделать выбор в пользу конкретного типа защиты.

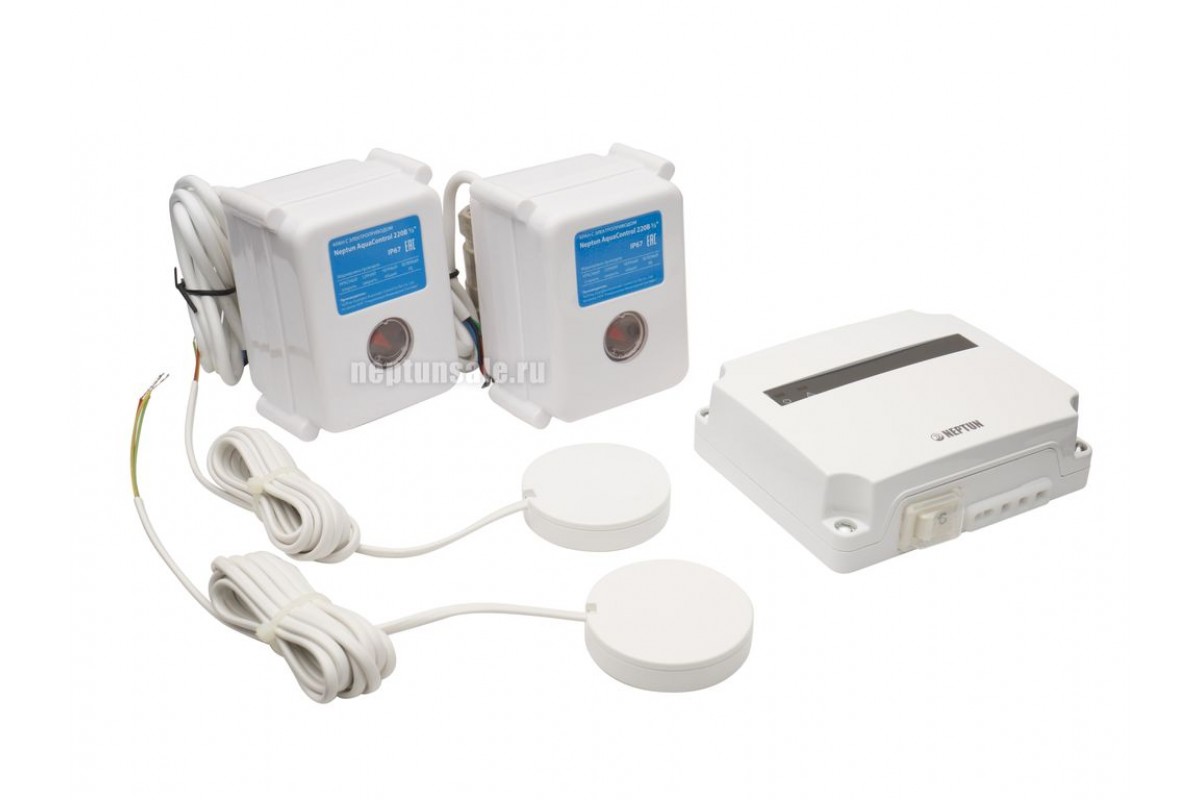

Система защиты от протечек воды Нептун

Данный комплект защиты состоит из:

  • Контроллера, выполненного в двух вариантах: для установки в щит на Din-рейку и для крепления на стену (желательно в нишу, за дверцей).
  • Проводных датчиков протечки. В одну систему возможно подключить от 5 до 375 датчиков, в зависимости от стоимости от типа контроллера;
  • Шаровых кранов с электроприводом, в комплекте поставляется не более 2 штук.

Преимущества системы Нептун и её аналогов

  • В дорогих версиях данной системы есть датчики беспроводного подключения (правда в комплекте их только 2).
  • Наличие модуля WiFi для связи системы с мобильным телефоном, где можно включить режим влажной уборки (автоматически выключается через 50 минут).
  • Предусмотрен резервный источник питания для работы системы при отключения основного питания до 7 суток.
  • Возможность мониторинг расхода горячей и холодной воды.
  • Цена на систему защиты от протечек воды Нептун стартует от 160 у. е.

Недостатки системы Нептун и её аналогов

  • Установку системы защиты от протечек воды важно и нужно предусмотреть еще на стадии ремонта дома/квартиры, поскольку необходима прокладка дополнительных проводов к датчикам протечки. Даже если выбрать самую дорогую версию контроллера, как правило двух беспроводных датчиков для организации защиты от протечек недостаточно.
  • Нет дистанционного оповещения о срабатывании датчиков. Даже контроллер с WiFi передает информацию только если вы находитесь в зоне действия вашей сети WiFi), т.е. дома или где-то совсем рядом.
  • Стоимость наиболее функциональной системы, преимущества которой указаны выше, составляет от 430 у.е., что, согласитесь, немало. Более дешевые комплекты довольно примитивны по функциональности и не очень удобны.



Защита от протечек для системы умного дома от компании Xiaomi (Agara)

Комплект состоит из:

  • Шлюза Xiaomi Gateway 2. Это основное устройство для создании автоматизации в доме/квартире. Шлюз связывает все устройства для умного дома между собой по протоколу Zigbee и интернетом по протоколу WiFi.
  • Датчиков протечки воды Xiaomi Aqara Flood Sensor. Все датчики беспроводные, соответствует степени защиты IP67 (т.  е. не сломается даже при погружении в ванну). Питание осуществляется от батарейки CR2032, заряда хватает на работу датчика в течении 2х лет! Когда заряд батареи будет минимальным, вы получите уведомление в приложении.
  • Умной розетки Xiaomi Mi Smart Power Plug или любой другой умной розетки Xiaomi Mi. В данной системе розетка используется для подключения кранов с электроприводом. Розетка принимает управляющий сигнал о включении (закрывая кран) и выключении (открывая).
  • Крана с электроприводом или электроклапаном UNIPUMP BOX-15 1/2″ (диаметры могут быть ½", ¾" или 1″). Корпус электромагнитного клапана выполнен из латуни, корпус электрической части — из жесткого и твердого технополимера. Внутри соленоида свободно перемещается сердечник, который размещен в герметизированном объеме (трубочке). Внутри бронзового корпуса устройства закреплена эластичная мембрана, которая под воздействием перемещения сердечника в соленоиде может работать на закрытие протока жидкости.

Достоинства системы защиты Xiaomi (Agara)

  • Простота монтажа. Установить всю систему можно в любой момент: и на стадии ремонта, и когда вы уже давно живете в своей квартире/доме. Достаточно установить электроклапаны на входные трубы и подвести питание к месту установки. При этом нет ограничений в количестве электроклапанов и местах установки. Если у вас большая квартира, то часто проходят 2 стояка и следственно есть необходимость перекрывать разные входные трубы, что в системе Нептун было бы невозможно.
  • Мобильность, возможность расширения системы. Если вы решили добавить датчик или перенести его в другое место, то просто возьмите новый датчик, привяжите (програмно) его к шлюзу и также программно укажите, какой электроклапан нужно перекрывать.
  • При срабатывания датчика, система незамедлительно перекроет воду и оповестит вас об этом в приложении. Также можно запрограммировать подачу свето/звукового сигнала (возможность шлюза).
  • Цена. Около 180 у.е. за полный комплект, при этом основную стоимость комплекта составляют два электромагнитных клапана (около 100 у. е.).

Если бюджет ограничен, то на первое время можно не ставить клапана, получится система, способная предупредить о протечке, но не устранить ее. Купив шлюз, вы получаете возможность практически безгранично развивать систему Умный дом не только по защите от протечек, но и в в других направлениях: управление светом, комфортом и не только. Для этого необходимо докупить только датчик, которые на много дешевле шлюза.

Недостатки системы защиты Xiaomi (Agara)

Единственный недостаток системы — она не может работать при отключении электричества (если не установлена ИБП).

Поможем выбрать и построить систему защиты от протечек воды в вашей квартире или доме.

Звоните!

Сравнение системы защиты от протечек воды

Самым ужасным событием в квартире, связанным с водой, является потоп. От данного события никто не застрахован, а самое ужасное, что пострадавших оказывается очень много. Утечка воды всегда несет за собой большие материальные убытки и моральный износ нервной системы человека (вследствие длительных разбирательств с соседями). Результатом воздействия воды могут оказаться не только затопленные помещения, испорченная мебель и стены, но и опасные проблемы с проводкой. Электричество может повести себя неоднозначно: начинаются перебои, короткие замыкания и даже возможно локальное возгорание.

Предотвратить цепь неприятных событий поможет специальная система контроля — защита от протечек. Ее основной функцией является своевременное и быстрое перекрытие подачи воды в помещение.

Причины возникновения протечек

Из общего количества причин утечек, которые возможны, самыми популярными являются следующие:

  • Человек. Очень часто случается так, что сосед сверху решил принять ванну. Включил воду и напрочь забыл о ней: уснул, отвлекся или вовсе ушел. В такой ситуации обычно виновнику потопа про открытую воду напоминают уже соседи снизу;
  • Старая система водопроводов. Даже после того, как был проведен ремонт в ванной, есть возможность утечки воды. Первое, что нужно делать — поменять все стояки и трубы. Многоквартирные дома имеют устаревшую систему трубопроводов и канализационной системы, которые не были рассчитаны на очень длительный период эксплуатации. Поэтому сети износили себя и требуют замены. Когда покупается квартира, многие выбирают сделать лишь поверхностный ремонт или заменить только внутренние детали систем.
  • Недоукомплектованная конструкция трубопровода. Для удешевления монтажных работ сокращается количество компонентов систем водоснабжения (уменьшается число кранов, труб, соединений и т.д.). Такая экономия в дальнейшем может привести к некорректной работе всей системы.

Кроме причин перечисленных выше, относящихся к отрасли водоснабжения, существует перечень факторов свойственных и для системы отопления, которые могут быть идентичны: износ труб, человеческий фактор, неправильная или некачественная сборка сети.

Защита от протечек. Работа системы защиты и ее компоненты

Если проводится капитальный ремонт в ванной, то специалисты всегда советуют установить защиту от протечек воды.

В комплектацию такой системы входят:

1. Датчики, которые реагируют на наличие воды;

2. Контроллер (блок управления), на который поступают сигналы от датчиков;

3. Краны (регулирующие задвижки), которые, в случае необходимости, перекрывают подачу воды.

Определенное количество датчиков (1) устанавливается в местах, где существует наибольшая вероятность возникновения течи. Обычно они находятся вблизи умывальников, ванн или других агрегатов, которые потребляют воду.

При попадании небольшого количества воды на датчик (1), он передает определенный сигнал контроллеру (2). После того, как блок управления получил данное сообщение, он передает команду регулирующим задвижкам (3), которые прекращают подачу воды в помещение от системы водоснабжения (или отопления).

Безопасность системы

Квартира — это место, в котором сконцентрировано множество коммуникаций, в том числе и каналы водоотведения. Для устранения опасности, связанной с потопами или утечкой воды, применяют защитные системы. Принцип их работы довольно прост и понятен. Основной деталью системы является управляющий блок. Для работы данной системы необходимо электричество, которое питает электронный контроллер. Чтобы избежать различных проблем, при монтаже элементов конструкции соблюдается техника безопасности. Первое, на что стоит обратить внимание, это подключение блока к защитному заземлению. Также следует установить УЗО и обеспечить гальваническую развязку. Если же питание полностью автономно, то данные меры соблюдать необязательно.

Также необходимо помнить про краны (запорная арматура), на которые подается напряжение. Практически все время они находятся обесточенными и лишь для устранения течи (перекрытия воды) электричество подается на задвижки.

На датчиках поддерживается напряжение порядка 5 вольт, которое не может оказать губительного воздействия на организм человека. Именно из-за этого отпадает необходимость в металлическом корпусе.

Ниже приведена схема подключения на примере системы "Нептун".

Системы защиты, которыми стоит дополнить современный ремонт в ванной

Когда квартира защищена от возможного потопа, утечки или другого воздействия водной стихии, то и хозяин чувствует себя более уверенно, спокойно и надежно.

На рынке сантехнического и электронного оборудования сегодня представлен огромных выбор различных систем, работающих для устранения утечек. Ниже будут рассмотрены самые популярные из них, что поможет в дальнейшем определиться с выбором.

Аквастоп

Все устройство системы представляет собой особый клапан, перекрывающий подачу воды в случае прорыва шланга или при сбое работы системы. Конструкция полностью механическая. Принцип работы основывается на анализе давлений: входного и выходного. При изменении одного из них, запорная арматура срабатывает. Система отличается особой эффективностью, быстрой реакцией и приятной ценой. Еще одним преимуществом данной конструкции можно назвать автономность и независимость от электрической сети.

Однако "Аквастоп" оказывает воздействие лишь на локальные участки, в силу своего места размещения. Данный фактор уменьшает область воздействия.

Стоимость данной системы начинается от 50 у.е. и варьируется в зависимости от наполненности комплектации.

Система "РаДуга"

В разработке данной конструкции принимали участие только отечественные производители. Система работает на основании классической схемы. В составе стандартного набора находится: блок управления, пара датчиков (беспроводных, которые передают сигнал на расстояние до 20 м), клапан-задвижка и общая инструкция по эксплуатации. Более дорогая комплектация дополнена N-ым количеством датчиков и усиленным контроллером.

Стоимость наборов зависит от наполненности набора и начинается от 220 у.е.

Аквасторож

Базовая комплектация системы представлена стандартным перечнем: датчики, контроллер и набор запорной арматуры. Продукт полностью произведен на территории России, однако имеет лицензию немецкого разработчика. Характерная черта системы — наличие нескольких контроллеров и различных датчиков (как беспроводных, так и с проводом). Рабочее напряжение составляет 5 В.

Стоимость данного набора начинается от 170 у. е.

Gidrolock

Компанией разработано и внедрено несколько вариаций наборов систем. Базовая комплектация содержит стандартные элементы: контроллер, датчики с проводами (3 штуки), 2 запорных крана и аккумулятор. Каждая последующая модель имеет ряд дополнительных компонентов. Благодаря большой вариантности исполнения, есть возможность использовать данную систему в самых различных помещениях. Количество датчиком можно расширить до 100 штук (беспроводных). Запорная арматура выполняется из нержавеющей стали, которая может выдержать температуру до 220 градусов.

Производитель дает длительную гарантию на свой продукт — до 10 000 рабочих циклов.

Стоимость набора начинается от 130 у.е., в зависимости от комплектации.

Нептун

В течение многих лет российские представители работали над системой от утечек совместно с итальянскими производителями компании Bugatti. Система "Нептун" отличается повышенным качеством компонентов и дополнительными возможностями. Набор имеет стандартную комплектацию, однако есть возможность увеличения количества датчиков. Компания предоставляет своим клиентам различные вариации наполнения: от эконом класса, до премиума.

Стоимость системы начинается от 350 у.е.

При выборе той или иной системы стоимость имеет немаловажную роль. Однако также стоит обратить внимание на: качество, материал, комплектацию и гарантию от производителя. Все модели, представленные выше, имеют отличные показатели и отвечают высшим стандартам качества.

Система защиты от протечек воды Гидролок (Gidrolock): обзор, плюсы и минусы

Правила пользования и эксплуатации системы против протечек воды Gidrolock Energy

Проверка работоспособности системы GIDROLOCK:Устранение аварийной ситуации:* Внимание!Функция автоматического контроля заряда аккумуляторной батареи:Радиодатчик зафиксировал протечку воды:Отсутствие радиосвязи между радиодатчиком и радиоприемником или пониженное напряжение батарейки радиодатчика:Неудовлетворительный уровень приема радиосигнала:!Общие вопросы:

ПроблемаЗвуковой и световой сигналВозможные причиныРешение проблемы
При имитации аварии не закрываются краныНепрерывный звукНе закончился режим активации (30 минут)Требуется кратковременно замкнуть между собой контакты FUN и GND в блоке управления (место, где подключается выключатель принудительного закрытия кранов)
При имитации аварии не закрываются краныДискретный (прерывистый) звукКраны неправильно подключеныПроверьте работу кранов, дважды на 5 секунд замкнув контакты FUN и GND в блоке управления
Блок управления пищит, но краны не закрываютсяСистема пропищала 10 раз и замолчал на 10 минут и так несколько раз подрядРазрядился или перестал держать заряд аккумуляторЗамените аккумулятор. Для отключения сигнала сигнализации нужно выключить и включить питание блока управления с помощью кнопки «Сеть»
Блок управления пищит, кнопка принудительного открытия/закрытия кранов не работаетНепрерывные попискивания системыПроизошла аварийная ситуацияВыключите блок управления кнопкой «Сеть», ликвидируйте аварию, вытрите и высушите датчик, включите систему

Вопросы по радиосистеме:

ПроблемаЗвуковой и световой сигналВозможные причиныРешение проблемы
При подключении радиодатчиков и при срабатывании режима «Авария» мигают помимо зеленого еще и красный сигналМигание красного и зеленого светодиодовНеустойчивый прием сигнала от радиодатчикаИзмените расположение радиодатчика или радиоприемника до уровня устойчивого радиоприема (номер радио-датчика указывается последовательными миганиями зеленого и красного светодиодов)
Короткие звуковые сигналы 1 раз в 2-3 секундыКороткие звуковые сигналы 1 раз в 2-3 секунды, мигание зеленого светодиода«Потеря» радиодатчика или пониженный уровень заряда его батареи Переместите радиодатчик к радиоприемнику, если проблема не пропала, поменяйте батарейку на радидатчике (номер радиодатчика указывается последовательными миганиями зеленого светодиода)

>> Если Вы не нашли в этом разделе необходимой информации, у Вас есть вопросы-просьба позвонить по телефону в Москве:8(499)390-92-09 или отправить запрос через форму обратной связи в разделе Контакты
Наши специалисты будут рады Вам помочь, они постараются ответить на все интересующие вопросы и предоставят нужную информацию по системе против протечек воды Гидролок (Gidrolock)

Принцип работы и состав системы

Производитель — ООО «Гидроресурс». Производство системы налажено в России, г. Мытищи, Московской области с использованием комплектующих как отечественного производства, так и импортного.

Состав системыСостав системы Гидролок:

  • Датчики воды. Существуют проводные и беспроводные.
  • Шаровые краны с сервоприводами различного сечения.
  • Контроллер обработки сигналов.

Есть несколько вариантов исполнения системы, отличающихся более полным набором деталей и расширенным функционалом. Возможно собрать самостоятельно из комплектующих систему от протечек.

Работа GidroLock основана на срабатывании датчиков с появлением воды и реагировании контроллера с подачей напряжения на электромеханический кран

При попадании воды на датчик загорается сигнальная лампа и контроллер выдаёт звуковой сигнал. Это двойное информирование сделано для надёжности, что подтверждается владельцами системы.

Как работает система от протечек воды

  • при попадании воды на датчик протечки, происходит замыкание контактного контура и сигнал о протечке поступает в блок управления, после чего, в зависимости от установленной у Вас системы, включается звуковое оповещение и Блок управления совершает следующие действия:
  • при подключении к блоку насоса — отключает насос;
  • отдает сигнал подключенным внешним системам (например системам «Умный дом», GSM информатору, охранным сигнализациям, Wifi информатору) ;
  • при подключенных к блоку кранах с электроприводом -перекрывает с их помощью водоснабжение и /или отопление

GSM сигнализатор протечки

Системы защиты от протечек — Все плюсы и минусы

Даже если при монтаже водопровода использовались качественные и дорогостоящие материалы, и обустраивали магистраль квалифицированные специалисты – это не является гарантией, что аварии не произойдет.

Для уменьшения риска возникновения утечки, на потенциально опасные места (места соединения труб, поворотные моменты, рядом с фитингами, под гибкими шлангами, в местах установки бытовых приборов, под сифон), устанавливается защита от протечек. Данное устройство при возникновении аварии перекрывает подачу воды.

По статистике 87% аварий связаны с утечкой воды в трубных магистралях.

Существует защита от протечек. В статье проведем обзор систем защиты от протечек воды известных производителей.

Защита от протечек. Принцип работы

Если маленькая квартира, то над местом установки датчиков долго думать не придется. Монтируются на отводы. А если система сложная к установке надо подготовиться основательно и все продумать.

Система защиты работает очень просто. Как только на датчик попадает вода, он улавливает протечку, блок управления подает команду и шаровые краны производят перекрытие подачи воды. Это не убережет от утечки полностью, но значительно уменьшит, ее количество, что поможет избежать потопа и последующих затрат на ремонт жилища и бытовой техники.

Рассмотрим основных производителей:

  • Аквастожор
  • Neptun
  • Gidrolock

Достоинства и недостатки

Наименования плюсы минусы
Neptun Хороший показатель крутящего момента. Система допускает ручное открытие/закрытие. Главный недостаток температурный режим 5-40.
При отключении электроэнергии, отсутствует автономный режим.
Gidrolock Коллектор шаговый (безщеточный). Высокий крутящий момент. Оптическое определение положения крана. Максимальное кол-во открытий/закрытий. Аккумуляторная база. Большое кол-во подключаемых кранов. 8 контрольных зон. Возможность подключения проводных датчиков до 200, беспроводных 100(для сравнения эта функция либо отсутствует в других моделях, либо допускает малое количество) Просто огромный срок автономного режима. Не обнаружено
Аквасторож Высокая скорость закрытия крана. Не удобный метод определение положения крана. Открыть/закрыть менее 10 000. Блок питания не имеет защиты от влаги.

Сравнение стоимости комплектов

Напоследок предоставляем к вашему внимание сравнение стоимости предоставленных систем защиты от затопления квартиры:

Система защиты от протечек
Ориентировочна стоимость (у.е.)
«Нептун»
350 — 400
«Gidroloсk»
130-780
«Аквасторож»
170 — 415
«Стоп потоп «РаДуга»
220

На этом и заканчивается наш обзор. Надеемся, теперь вам стало понятно, как работает защита от протечек воды в квартире и какие системы пользуются популярностью на сегодняшний день. Сравнение цен и видеобзоры дают четкое понимание того, какой комплект лучше выбрать, чтобы защитить свое жилье от затопления!

  • Основные неисправности посудомоечных машин
  • Низкое напряжение в сети — что делать
  • Как защититься от обрыва нуля в квартире

Нептун

Gidrolock

Аквасторож

Аквастоп

Нравится

0)Не нравится

0)

Лучшие бюджетные модели

Для желающих сэкономить бюджет найдутся недорогие варианты комплектов для защиты от протечек, имеющие базовый набор необходимых функций.

3. Neptun Aquacontrol ½

Популярная на рынке модель, изготовленная из материалов высокого качества, соответствующая установленным современным нормам. Быстро выявляет протечку и блокирует поступление жидкости. Имеет показатель защиты IP64, работает при давлении 16 бар.

Цена – 9834 р.

Neptun Aquacontrol ½

Технические характеристики:

  • вид датчиков – проводной;
  • максимум кранов для 1 контроллера – 6 шт.;
  • диаметр трубки – ½;
  • число датчиков на 1 контроллер – до 20 шт. ;
  • краны в комплектации – 2 шт.;
  • длина провода – 2 м.

Плюсы

  • оперативный отклик;
  • качество материала;
  • хорошая стоимость.

Минусы

  • сложная установка;
  • неполное перекрытие потока воды.

Комплект Neptun Aquacontrol ½

2. Риэлта РИЭЛТА-АКВА

Комплекс для автоматической блокировки воды в момент протечки, состоящий из пары электроприводных кранов и двух датчиков (присутствует возможность подсоединить третий). Батареи в комплекте с длительностью работы до 5 лет. При появлении протечки подаётся звуковой сигнал и световая индикация.

Цена – 9809 р.

Риэлта РИЭЛТА-АКВА

Технические характеристики:

  • независимое питание – есть;
  • число кранов на контроллер – до 2 шт.;
  • диаметр трубки – ½;
  • число датчиков на контроллер – до 3 шт.;
  • длина провода – 5 м;
  • кранов в наборе – 2 шт.;
  • комплектация – датчик затопления, управляющий блок; электромеханический кран, питающий элемент CR123A.

Плюсы

  • работа от батареи около 5 лет;
  • присутствие «тревожного» выхода;
  • беспроводное питание;
  • предотвращение закисания кранов;
  • доступная стоимость.

Комплект Риэлта РИЭЛТА-АКВА

Видео — Обзор Риэлта РИЭЛТА-АКВА

1. PS-Link PS-3201

Устройство блокирует движение воды в одной трубе без участия пользователя. Настройки производятся при помощи приложения TUYA, соединения Wi-Fi. Манипулятор устанавливается на рычажный шаровой кран. Набор может дополняться элементами системы «умный дом». Повторное включение воды возможно как вручную, так и удалённо. Прибор эксплуатируется в загородных домах, квартирах, магазинах и офисах.

Цена – 3580 р.

PS-Link PS-3201

Технические характеристики:

  • число датчиков в наборе – 1;
  • подключение к смартфону – есть;
  • вид датчиков – беспроводной;
  • интеграция в систему «умный дом» — есть;
  • связь – Wi-Fi;
  • экосистема – Tuya Smart.

Плюсы

  • стабильная работа;
  • быстрый отклик;
  • качественная сборка;
  • лёгкость использования.

Минусы

  • нет батареек в комплекте.

Комплект PS-Link PS-3201

Видео — Обзор комплекта смарт-контроль утечки воды Ps-Link PS-3201

Лучшие модели среднего ценового сегмента

Оптимальными по стоимости и качество исполнения являются системы в средней ценовой категории.

5. Neptun Base Light ½

Модель для размещения на системах водоснабжения офисных помещений, домов, магазинов, коттеджей. Включает управляющий модуль, датчик Neptun SW 005 2.0, электроприводной шаровый кран Bugatti Pro.

Цена – 11223 р.

Neptun Base Light ½

Технические характеристики:

  • вид датчиков – проводной;
  • диаметр трубки – ½;
  • число подключаемых кранов – до 6 шт.;
  • кранов в наборе – 1 шт.;
  • число подключаемых датчиков – до 20 шт.

Плюсы

  • хорошее гарантийное обслуживание;
  • быстрая блокировка потока воды.

Минусы

  • высокая стоимость;
  • низкокачественные комплектующие.

Комплект Neptun Base Light ½

4. Аквасторож Эксперт 1х15х2д

Система защиты от протечек с проводной передачей сигнала надёжно защищает недвижимость при аварийных ситуациях. Краны сделаны из высококачественной латуни с никелевым покрытием. Присутствует функция самоочистки вентилей путем регулярного проворачивания.

Цена – 12560 р.

Аквасторож Эксперт 1х15х2д

Технические характеристики:

  • вид датчиков – проводной;
  • краны в наборе – 1 шт.;
  • датчики в комплекте – 2 шт.;
  • предельное число кранов для установки – 6 шт.;
  • независимое питание – есть.

Плюсы

  • можно подключать большое число датчиков;
  • время закрытия вентиля – 2,5 сек.;
  • батареи в комплектации.

Комплект Аквасторож Эксперт 1х15х2д

3. Аквасторож Классика ½

Модель с тремя датчиками, осуществляющими моментальное выявление и блокировку протечек. Индикаторы размещены на основном блоке и своевременно оповещают владельца светом или звуком. Время перекрытия крана – 2,5 сек., выходная мощность составляет 40 Вт.

Цена – 12959 р.

Аквасторож Классика ½

Технические характеристики:

  • вид датчиков – проводной;
  • длина провода – 4 м;
  • диаметр трубки – ½;
  • кранов в комплектации – 2 шт.

Плюсы

  • световая или звуковая индикация;
  • краны из латуни;
  • длинный кабель;
  • подсоединение нескольких датчиков.

Комплект Аквасторож Классика ½

Видео — Аквасторож в действии в квартире

2. SpyHeat ТРИТОН 20-002

Система выявляет и локализует протечки от холодильников, стиральных и посудомоечных машин, унитазов, систем водоснабжения, отопления, раковин. Время реакции составляет 1 сек., на отключение кранов тратится до 5 сек. Устройство оснащено двумя перезаряжаемыми батареями, которые обеспечивают эксплуатацию без сети до 2 суток.

Цена – 11314 р.

SpyHeat ТРИТОН 20-002

Технические характеристики:

  • диаметр трубки – ¾;
  • максимум датчиков для 1 контроллера – 8 шт.;
  • независимое питание – есть;
  • краны в комплекте – 2 шт.;
  • вид датчиков – проводной.

Плюсы

  • бесперебойная работа;
  • возможность автономного действия;
  • безопасное напряжение в 5 V;
  • автоматическое проворачивание кранов.

Комплект SpyHeat ТРИТОН 20-002

Видео — Обзор SpyHeat ТРИТОН 20-002

1. Rubetek RK-3558

Комплект защитит квартиру от потопа, поможет сохранить ремонт и предотвратит затопление соседской квартиры снизу. Сенсор реагирует на появление воды под устройством от системы отопления или трубопровода. Устройство отсылает уведомления о протечке на смартфон. Блок управления позволяет подключать множество различных приспособлений – датчиков температуры, движения, дыма, газа, влажности и пр.

Цена – 12390 р.

Rubetek RK-3558

Технические характеристики:

  • вид датчиков – беспроводной;
  • диаметр трубки – ½;
  • подключение к смартфону – есть;
  • число датчиков в комплекте – 2 шт.;
  • предельное число датчиков на 1 контроллер – 64 шт.;
  • экосистема – Rubetek;
  • кранов в наборе – 2 шт.;
  • подключение к «умному дому» — есть;
  • протокол связи – RF433, Wi-Fi.

Плюсы

  • быстрая и качественная работа;
  • возможность подсоединения большого количества разных датчиков;
  • беспроводная.

Минусы

  • сложное подключение.

Комплект Rubetek RK-3558

Видео — Rubetek RK-3558 обзор комплекта защиты от протечек

Лучшие профессиональные модели

Дорогостоящие варианты устройств отличаются широким набором функций, высококачественными деталями и значительной производительностью.

2. Neptun Bugatti Base ½

Сборка из российских датчиков и модуля, итальянских кранов. В случае возникновения протечки даёт оповещения звуковым и световым индикаторами. В составе три датчика Neptun SW 005 и управляющий модуль Neptun Base, два шаровых крана модели Bugatti Pro.

Цена – 18018 р.

Neptun Bugatti Base ½

Технические характеристики:

  • вид датчиков – проводной;
  • число кранов на 1 контроллер – до 6 шт.;
  • диаметр трубки – ½;
  • число датчиков на 1 контроллер – до 20 шт.;
  • кранов в наборе – 2 шт.

Плюсы

  • хороший баланс цены и качества;
  • фирменные краны Bugatti;
  • эстетичный внешний вид;
  • эффективная работа.

Минусы

  • короткие провода;
  • сложное подключение;
  • неудобное подсоединение питания.

Комплект Neptun Bugatti Base ½

Видео — Система защиты от протечек Нептун, какую выбрать

1. Gidrolock квартира 1 Winner Tiemme

Комплект из двух электроприводных кранов и пары датчиков WSP, опционально дополняется блоком питания. Автономная система полностью готова к использованию. Датчики напрямую подсоединяются к кранам, которые синхронизируются коммутационным кабелем.

Цена – 17510 р.

Gidrolock квартира 1 Winner Tiemme

Технические характеристики:

  • вид датчиков – проводной;
  • длина провода – 3 м;
  • независимое питание – есть;
  • диаметр трубки – ½;
  • краны в наборе – 2 шт.

Плюсы

  • надёжные приводы;
  • качественные краны Bonomi, Enolgas и Bugatti;
  • литиевые батареи вида FR6;
  • срок эксплуатации при беспроводном питании свыше 10 лет.

Комплект Gidrolock квартира 1 Winner Tiemme

Видео — Защита от протечек Gidrolock Winner

Принцип работы и составляющие элементы

Комплект системы защиты состоит из следующих элементов:

  • Блок управления.
  • Датчики протечек воды.
  • Краны автоматического перекрытия подачи воды в системе водоснабжения и отопления квартиры.

Разобраться, как работает защита, не трудно. Датчики устанавливаются в местах, в которых с наибольшей вероятностью могут возникнуть протечки. Как правило, они устанавливаются под ванными и умывальниками, стиральными машинами и приборами водяного отопления, как показано на схеме ниже:

При контакте с водой с них снимается сигнал и подается на блок управления (контролер), который выполняет функции диспетчера. Получив сигнал о наличии воды на подконтрольном участке системы защиты от протечек, контролер подает команду на электропривод шарового крана или на электромагнитный быстрозапорный клапан, которые аварийно перекрывают воду в системе водоснабжения или отопления квартиры.

Важные параметры приобретаемых устройств

Большое значение имеет материал корпуса изделия. Цинковые или силуминовые агрегаты довольно хрупкие и плохо переносят механическое и химическое воздействие. Первые также вредны для здоровья. Частицы цинка смываются с поверхности и попадают в человеческий организм. Лучшим выбором станут латунные или стальные краны.

Важна также и длина кабеля, от неё зависит расстояние между контроллером и краном, которая влияет на удобство и быстроту монтажа изделия.

Датчик протечки воды — схема подключения

Беспроводные датчики легче устанавливать, они крепятся практически в любом месте, в то время как проводные агрегаты ограничены в вариантах размещения. В среднем для защиты квартиры хватает четырёх датчиков, при увеличении охватываемой площади их требуемое количество может возрасти. При установке важна также лёгкость соединения элементов системы. Она обеспечивается маркированными контроллерами и удобными разъёмами. Некоторые производители комплектуют свою продукцию минимальным количеством датчиков, чтобы уменьшить розничную цену, поэтому стоит быть готовым к необходимости отдельного приобретения дополнительных элементов.

При покупке нужно учитывать толщину и длину кабеля, а также его защиту от окисления, что особенно актуально при размещении агрегата во влажных помещениях.

Для выбора подходящей системы защиты от протечек необходимо учитывать тип и размер помещения, характеристики составных компонентов устройств, число датчиков и контроллеров, а также необходимый набор опций.

Видео — Системы защиты от протечки воды

Как выбрать систему защиты от протечек воды


Прежде всего система защиты от протечек должна быть максимально безопасной, а также надежной. Выбирая такую систему, опирайтесь на основные факторы, которые гарантируют надежность вашей защиты. Первое — это постоянное сохранение рабочего режима системы защиты от протечек, поэтому резервное питание — обязательный компонент. Сегодня практически все современные системы защиты обладают своим аккумулятором. Второй фактор — это скорость, с которой срабатывает система с момента попадания воды на датчик до полнейшего ее перекрытия. И, наконец, важно качество всех составных комплектующих и их долговременная работа в системе. При покупке обязательно учитывайте срок эксплуатации или гарантии, который сообщает производитель.

А вы используете системы от протечек воды?

  • Кино
  • Развлечения
  • Технологии
  • Личные финансы
  • ЕГЭ
  • Онлайн-тест
  • Рецепты
  • Советы родителям

Спецпроекты

  • Санатории России и Беларуси
  • Что такое ЗОЖ на самом деле

КАЛЕНДАРЬ

  • Гороскопы
  • Календарь праздников
  • Идеи подарков
  • Поздравления

Обзор современных систем защиты от затопления

Возможность обустройства квартиры защитой от затопления – это не перспективы на далекое будущее. Это один из реальных шагов который можно сделать сегодня к внедрению в свое жилье высоких технологий системы «умный дом». В наши дни на рынке занимают доминирующую позицию несколько комплексов, обеспечивающих защиту квартиры от протечек. Заслуженным спросом пользуются готовые комплекты следующих типов:

  • «Нептун»
  • «Gidrolok»
  • «Аквасторож»
  • «Стоп потоп «Радуга»
  • «Аквастоп»

Зачастую рядовой потребитель, столкнувшись с выбором защиты, попадает в затруднительное положение и попросту не знает, какая лучше подходит для обеспечения безопасности его квартиры от протечек и предотвращения потопа. Произведенный анализ рабочих технических возможностей и характеристик перечисленных устройств позволит сделать сравнение их преимуществ и недостатков, на основании чего произвести выбор необходимого устройства защиты.

Особенности выбора

Выбирая среди многообразия моделей сигнализаторов необходимо иметь представление о специфике комплектации приборов, назначении их основных элементов и принципе работы, чтобы определить важность сравниваемых характеристик.

Схема размещения датчиков протечки воды

Параметр Особенности
Устройство и специфика работы Датчики срабатывает при контакте с каплями воды. В одной системе может быть от 2 таких элементов до нескольких сотен. Их число зависит от количества опасных участков водопровода, которые следует контролировать
Электроприводные краны обеспечивают перекрытие потока жидкости, они приводятся в движение после поступления сигнала от управляющего модуля
Модуль либо контроллер выступают в качестве центрального блока системы. Они обрабатывают информацию с датчиков и отправляют команды на краны
Тип питания Сетевые устройства подсоединяются к электросети 220 В. Такой вариант требует прокладки кабеля к прибору. Его недостаток в риске возникновения короткого замыкания при контакте с жидкостью
Автономные агрегаты питаются от аккумуляторов или батареек. Они более легки в монтаже и менее опасны в использовании, но требуют периодической замены энергоносителя или его подзарядки
Комбинированные модели собрали в себе преимущества двух предыдущих видов. Такие системы очень надёжны, но и значительно дороже по цене
Виды датчиков Проводные модели выделяются быстротой передачи данных и надёжностью применения. Но такие агрегаты требуют время на подключение
Беспроводные устройства для отправки информации задействуют радиосигнал. Стены или перегородки из кирпича и бетона могут снижать его мощность. Но монтаж подобных моделей проходит быстрее
Дополнительные функции Удалённая настройка и управление оптимально подходят для системы «умного дома». Все действия при этом осуществляются с использованием смартфона
Полезной функцией являются оповещения на телефон о работе системы
Для обеспечения бесперебойной работы сигнализатора необходимо следить за состоянием аккумуляторов и кранов. Некоторые модели оснащаются опциями самоочистки и самодиагностики

Видео — Надежная защита от протечек воды, установка, подключение, проверка работы


Системы защиты от протечек: Все плюсы и минусы

Даже если при монтаже водопровода использовались качественные и дорогостоящие материалы, и обустраивали магистраль квалифицированные специалисты – это не является гарантией, что аварии не произойдет.

Для уменьшения риска возникновения утечки, на потенциально опасные места (места соединения труб, поворотные моменты, рядом с фитингами, под гибкими шлангами, в местах установки бытовых приборов, под сифон), устанавливается защита от протечек. Данное устройство при возникновении аварии перекрывает подачу воды.

По статистике 87% аварий связаны с утечкой воды в трубных магистралях.

Существует защита от протечек. В статье проведем обзор систем защиты от протечек воды известных производителей.

Содержание статьи:

Защита от протечек. Принцип работы

Если маленькая квартира, то над местом установки датчиков долго думать не придется. Монтируются на отводы. А если система сложная к установке надо подготовиться основательно и все продумать.

Система защиты работает очень просто.  Как только на датчик попадает вода, он улавливает протечку, блок управления подает команду и шаровые краны производят перекрытие подачи воды. Это не убережет от утечки полностью, но значительно уменьшит, ее количество, что поможет избежать потопа и последующих затрат на ремонт жилища и бытовой техники.

Рассмотрим основных производителей:

  • Аквастожор
  • Neptun
  • Gidrolock

Достоинства и недостатки

Наименования плюсы минусы
Neptun Хороший показатель крутящего момента. Система допускает ручное открытие/закрытие. Главный недостаток температурный режим 5-40.
При отключении электроэнергии, отсутствует автономный режим.
Gidrolock Коллектор шаговый (безщеточный). Высокий крутящий момент. Оптическое определение положения крана. Максимальное кол-во открытий/закрытий. Аккумуляторная база. Большое кол-во подключаемых кранов. 8 контрольных зон. Возможность подключения проводных датчиков до 200, беспроводных 100(для сравнения эта функция либо отсутствует в других моделях, либо допускает малое количество) Просто огромный срок автономного режима. Не обнаружено
Аквасторож Высокая скорость закрытия крана. Не удобный метод определение положения крана. Открыть/закрыть менее 10 000. Блок питания не имеет защиты от влаги.

Особенности выбора

Дополнения

Система защиты от протечек «Аквастрож» оснащена неполнопроходным шаровым краном. Разница заключается в меньшем диаметре(1мм) — это серьезно скажется на отложениях в трубе и кране, что в итоге может повлечь ранний выход системы из строя.

  • Защитная система от протечек «Аквасторож» имеет движение воды в одном направлении. Изменение движения, приведет к значительному снижению ресурса.
  • Ионистры и батарейки не могут поддерживать работу более одного электрокрана.
  • Систему Нептун невозможно установить без электросети.
  • Gidrolock не обладает функцией ручного управления.

На что стоит обратить внимание при покупке системы защиты от протечек

Сколько датчиков перекрытия потребуется

Зависит от сложности водопроводной системы и количества подключенных бытовых приборов:

  1. Нептун может подключить 20
  2. Аквасторож 60
  3. Gidrolock до 200 проводных датчиков
Необходимость функционирования в автономном режиме

И срок работы в этом режиме.

Защита от протечек Gidrolock работает до 24-х лет, конкурировать с ней не способна ни одна система.

Надежность системы

Материал изготовления. Защита датчиков. Чувствительность датчиков.

Лучшим материалом является латунь горячекованная Bugatti.

Если датчики особо чувствительные, то хорошо когда установлена защита, иначе он может срабатывать от каждой капли, попавшей на него.

Прочие критерии
  • Полнопроходные краны или нет.
  • Сколько циклов открытие/закрытие. В защитной системе Нептун имеет запас в 100 000 открытий/закрытий, Автосторож всего 10 000, Gidrolock более 250 000
  • Диапазон температурного режима. Чем он выше, тем надежнее система защиты.
  • Подключение внешних устройств. И дальность их действия.
    Защита от протечек Нептун не предусматривает эту функцию
    Аквасторож 8 беспроводных датчиков, для подключения нужна Радиобаза
    Gidrolock до 100 беспроводных датчиков, потребуется антенна Gidrolock
  • Защита от закисания. Раз в месяц кран автоматически закрывается и открывается, что позволяет напору воды смыть нежелательный осадок. Обычно устанавливается во всех системах защиты.
  • Есть ли заземление. Мало приятного если при протечке ударит током. В системе Аквасторож оно отсутствует.
  • Гарантийный срок службы.

Если оценивать эти три системы по 5-и бальной шкале, на основании отзывов потребителей:

  1. Аквасторож – 3 балла
  2. Нептун – 4 балла
  3. Gidrolock – 5 баллов.





Замораживание систем противопожарной защиты на водной основе

Замерзание воды в противопожарных трубопроводах может серьезно повлиять на противопожарную защиту объекта. В этом отчете представлена ​​информация о методах предотвращения замерзания систем противопожарной защиты, подробно описаны меры, которые необходимо предпринять в случае нарушения условий замерзания, освещены проблемы, связанные с использованием антифриза в спринклерных системах, и предложены меры предосторожности для дальнейшего снижения риска возгорания. .

Введение

Для систем противопожарной защиты на водной основе (e.g., автоматические спринклерные системы, системы стояков и пожарные гидранты), замерзание воды в системе трубопроводов является нарушением, требующим немедленного внимания. Засорение льда внутри трубы может помешать правильной работе системы в случае пожара. В периоды очень холодной погоды вероятность замерзания этих систем существенно возрастает.

В то время как большинство нарушений противопожарной защиты от замерзания происходит из-за холодной погоды, некоторые системы могут быть повреждены низкими температурами, создаваемыми внутренними операциями, такими как холодильные камеры и холодильные склады. Системы противопожарной защиты для этих зон должны быть спроектированы как спринклерные системы с сухим или предварительным действием с учетом более низких температур; однако случайная активация системы, неправильное восстановление системы после активации или негерметичные клапаны могут привести к зависанию этих систем.

Засорение - не единственная проблема, связанная с замерзанием воды в трубах. Замерзание может вызвать разрыв труб, что приведет к значительному повреждению водой. В этом отчете представлена ​​информация о методах предотвращения обмерзания трубопроводов системы противопожарной защиты, подробно описаны меры, которые необходимо предпринять в случае нарушения обмерзания, освещены проблемы, связанные с использованием антифриза в спринклерных системах, а также предложены меры предосторожности для дальнейшего снижения опасность пожара.

Предотвращение замерзания

Водные системы противопожарной защиты, расположенные в областях, где температура может опускаться ниже 40 ° F (4 ° C), должны быть защищены от замерзания, как правило, путем обогрева или помещения. [3] Разбитые окна, плохо подогнанные двери и другие условия, допускающие потерю тепла, должны быть отремонтированы. Тепло должно обеспечиваться системой отопления помещения. Использование временного обогревательного оборудования, такого как саламандры и другие невентилируемые портативные обогреватели, работающие на топливе, не рекомендуется, поскольку оно представляет опасность для здоровья и возгорания.К другим методам защиты систем противопожарной защиты от замерзания относятся:

  • Установка спринклерной системы «сухая труба» или системы предварительного действия в зоне поражения.
  • Добавление антифриза в систему противопожарной защиты.
  • Предоставление обогреваемых или должным образом изолированных корпусов для любых труб, подверженных воздействию низких температур.
  • Покрытие подземных труб путем добавления грунта на большую глубину над трубами, если это возможно.
  • Использование тепловых проводов, предназначенных для подземного использования, на подземных трубопроводах, когда глубина заглубления недостаточна для защиты от промерзания грунта. Однако тепловой след (т.е. тепловая лента) не следует использовать для наземных трубопроводов и клапанов. [4]
  • Не допускайте попадания снега, воды и льда в гидранты, клапаны и соединения стояков. Это также обеспечит доступ к этим элементам при необходимости.
  • Ремонт протекающих или поврежденных гидрантов, например гидрантов с треснувшими седлами клапанов, поврежденными стоками или когда подземные воды попадают в бочку через дренаж.

Антифризы

Исторически сложилось так, что владельцы собственности использовали антифриз для предотвращения замерзания воды в спринклерных системах, где трубопроводы подвергались воздействию отрицательных температур.Чаще всего эти системы использовались для защиты небольших участков, таких как внешние погрузочные доки, небольшие морозильные камеры и другие подобные объекты. Однако они также могут быть предназначены для больших помещений, таких как холодильные склады и жилые дома, где трубопроводы проходят в областях, не защищенных от отрицательных температур, например в чердачных помещениях. [1]

Системы антифриза

часто выбирались из-за более низкой стоимости оборудования, установки и обслуживания.Однако в последние годы стоимость устройств предотвращения обратного потока и появление менее дорогостоящих узлов сухих клапанов сделали системы антифриза менее экономичными, чем они были в прошлом.

Важно помнить, что по определению система антифриза имеет раствор антифриза в трубопроводе, но как только этот раствор сливается, обычная вода течет по трубопроводу. Таким образом, после слива систему необходимо осторожно осушить и снова заполнить раствором.

Горючесть антифриза

В конце 2000-х годов произошел ряд потерь, когда спринклерные системы на основе антифриза в жилых помещениях подозревались в фактическом ускорении пожаров.В результате обширных исследований, проведенных несколькими организациями, включая Фонд исследований противопожарной защиты (FPRF), Национальная ассоциация противопожарной защиты (NFPA) запретила использование традиционных антифризов и начала требовать использования перечисленных негорючих антифризов в новых. системы антифриза, за некоторыми исключениями.

Использование антифриза

Глава 8.6 NFPA 13, Стандарт для установки спринклерных систем, предоставляет требования к антифризным системам, включая ограничения на то, когда и какие типы решений могут быть использованы, в том числе:

  • Растворы антифризов можно использовать только в спринклерах с быстрым откликом (ESFR), которые специально указаны для использования с растворами антифризов.
  • Растворы антифризов должны быть указаны для использования с спринклерными системами.
  • Табличка должна располагаться на главном регулирующем клапане для систем, использующих антифриз, с указанием марки, типа, концентрата и объема антифриза, используемого в системе. Если используются удаленные системы защиты от замерзания, на стояке основной системы должна быть установлена ​​табличка с указанием количества и расположения удаленных систем защиты от замерзания, поставляемых этим стояком.
  • Системы антифриза требуют расположения трубопроводов и устройств для предотвращения обратного стекания растворов антифриза в источник воды.

Дополнительную информацию см. На веб-сайте NFPA Antifreeze по адресу.

Техническое обслуживание

Глава 5.3.3 NFPA 25, Стандарт для проверки, тестирования и обслуживания систем противопожарной защиты на водной основе , содержит особые требования к ежегодному тестированию антифризов до наступления отрицательных температур. Раздел 5.3.3 доказывает подробные процедуры испытаний, которые призваны гарантировать, что защита от замерзания является адекватной для всей системы подавления, и как таковые должны строго соблюдаться.

Управление системными нарушениями

В случае выхода из строя системы из-за замерзания необходимо выполнить программу по повреждению системы противопожарной защиты объекта. [2] Программа ослабления противопожарной защиты может использоваться для уменьшения угрозы собственности путем ограничения времени, в течение которого противопожарная защита недоступна, установления альтернативных методов обнаружения пожара и активации сигнализации и обеспечения заменяющих систем пожаротушения.

NFPA 25, Стандарт по проверке, тестированию и техническому обслуживанию систем противопожарной защиты на водной основе , включает минимальные требования для программы по повреждению систем водной противопожарной защиты.Как минимум, программа оценки обесценения должна включать процедуры для:

  • Приостановление опасных работ
  • Уведомление пострадавших сотрудников, бригад экстренного реагирования и местной пожарной охраны
  • Разделение рабочих зон для ограничения распространения огня
  • Временная противопожарная защита
  • Выявление неисправных систем
  • Оперативный ремонт

Также рекомендуется, чтобы страховая компания и местная пожарная служба были уведомлены о повреждении и предоставили следующую информацию: характер и место возникновения проблемы, расчетное время повреждения и меры предосторожности, предпринимаемые до полного обслуживания. восстанавливается.

Для получения дополнительной информации см. Контрольный список управления нарушениями противопожарной защиты или войдите на страницу наших партнеров, чтобы получить доступ к информации E&S и найти Отчет о противопожарной защите FP-44-01, Программа управления нарушениями противопожарной защиты в разделе «Информация об управлении рисками».

Ремонт замороженных систем

Тип защиты, расположение и степень замерзания будут определять, какие корректирующие меры следует использовать для оттаивания и ремонта системы подавления воды на водной основе.Перед попыткой разморозить или отремонтировать поврежденные трубопроводы, клапаны или другие компоненты системы следует проконсультироваться с квалифицированным подрядчиком по спринклерной установке. Для облегчения ремонта части системы, только настолько большие, насколько это необходимо, следует отключать по очереди; ремонт пострадал; и секция восстановлена ​​для работы в кратчайшие сроки.

Трубопровод оттаивания

Трубопровод спринклера можно разморозить, если он не сильно замерз, облив горячей водой тряпку, обернутую вокруг трубы; шланг, подсоединенный к водопроводному крану, может быть подходящим для подачи горячей воды; в противном случае можно использовать ведра. Электрический резистивный нагрев также может быть практическим методом оттаивания трубопроводов, но он должен выполняться квалифицированным персоналом под компетентным контролем. Временное использование электрических нагревательных кабелей (например, тепловой ленты) может стать приемлемой альтернативой этому методу. Сильное замерзание спринклерных трубопроводов может потребовать удаления замороженных участков трубопровода в отапливаемое место до тех пор, пока лед не растает. [1]

Системы стояков обычно подвергаются тем же процедурам, что и трубопроводы спринклерных систем; однако, если в шлангах есть замерзающая вода, их следует проверить на наличие повреждений, испытать под давлением и просушить, прежде чем снова вводить в эксплуатацию.

Если необходимо использовать временные обогреватели, следует использовать только указанные агрегаты. Все горючие материалы должны быть удалены из зоны, второстепенные сотрудники должны быть запрещены в зоне, а также должен быть обеспечен постоянный мониторинг угарного газа.

Подземный трубопровод

Только квалифицированный персонал, такой как подрядчики по дождеванию или водоснабжению и канализации, должен пытаться ремонтировать замерзшие подземные трубопроводы. Помимо фактического снятия и замены (что сложно в мерзлой земле), есть два других основных способа ремонта таких трубопроводов.В одном из методов используется паропровод, который вставляется в замороженную трубу, чтобы растопить ледяную пробку. Если это целесообразно, можно также использовать электрический резистивный нагрев.

Гидранты пожарные

Замерзание пожарных гидрантов может быть вызвано одной из множества проблем, включая неправильный слив, просачивание грунтовых вод в бочку гидранта и протекающие седла клапана. Владельцы собственности с частными гидрантами могут получить устройства для размораживания гидрантов в отделе водоснабжения; Эти устройства специально разработаны для оттаивания гидрантов и представляют собой одно из лучших средств восстановления работоспособности. Размораживание гидрантов также может осуществляться с помощью паропровода, который проходит через одно из выходных отверстий гидрантов. Другой метод заключается в помещении негашеной извести (оксида кальция) и горячей воды в бочку гидранта; в результате экзотермической реакции растает лед. Однако, хотя это может быть эффективным методом, он требует тщательной и немедленной промывки гидранта после этого для предотвращения коррозии [1].

После размораживания гидранта воду следует откачать и проверить гидрант на предмет утечки.Если утечка продолжается, может потребоваться выкопать грунт вокруг гидранта и заглушить или отремонтировать слив. Если земляные работы нецелесообразны, в гидрант можно залить негорючий антифриз, чтобы предотвратить замерзание воды, попадающей в бочку; однако использование соли или других коррозионных материалов не рекомендуется.

Поджигание гидранта не рекомендуется, так как это не очень эффективный метод и может привести к повреждению гидранта, что может потребовать замены гидранта и его ствола.

Светильники и фурнитура

Каждый раз, когда происходит замерзание, поврежденные материалы (например, трубы, фитинги и спринклерные головки) следует тщательно проверять на наличие повреждений и заменять поврежденные детали. Клапаны следует нагревать медленно и внимательно следить за тем, чтобы предотвратить перегрев и повреждение внутренних уплотнений. Узлы аварийных обратных клапанов следует открыть и дать им оттаять и стечь. Треснувшие или иным образом поврежденные предметы могут привести к утечке воды и дорогостоящему ущербу от воды.Узлы аварийных клапанов следует открыть и дать им оттаять и стечь.

Реставрация

После повреждения необходимо проверить восстановление противопожарного оборудования. Для всех затронутых трубопроводов необходимо провести испытание гидростатическим давлением. [2] Кроме того, каждый регулирующий клапан должен работать во всем диапазоне и возвращаться в свое нормальное положение. Пост-индикаторные клапаны следует открывать до тех пор, пока в штоке не почувствуется пружина или скручивание, указывающее на то, что шток не отделился от клапана. Индикаторный столб и внешние винтовые и бугельные клапаны должны быть повернуты на четверть оборота от полностью открытого положения, чтобы предотвратить заклинивание.

После подтверждения того, что противопожарная защита вернулась в рабочее состояние, организации, которые были уведомлены о нарушении, такие как пожарная служба или страховая компания, должны быть уведомлены о том, что противопожарная защита была восстановлена ​​в полном объеме.

Сводка

Информация, представленная в этом отчете, хотя и не касается всех возможных проблем или решений, предназначена для информирования владельцев собственности о мерах, которые необходимо предпринять для предотвращения замерзания в системе противопожарной защиты, а также о мерах, которые необходимо предпринять в случае повреждения от замерзания. .Усилия, затраченные на восстановление систем защиты как можно быстрее и принятие особых мер предосторожности, пока система не работает, скорее всего, будут вознаграждены убытками, которых не происходит.

Список литературы

  1. Национальная ассоциация противопожарной защиты (NFPA). Справочник по противопожарной защите . 20-е изд. Куинси, Массачусетс: NFPA, 2008.
  2. .
  3. Стандарт по проверке, испытанию и техническому обслуживанию водных систем противопожарной защиты . NFPA 25. Куинси, Массачусетс: NFPA, 2017.
  4. Стандарт на устройство частных сетей пожарной охраны и их принадлежностей . NFPA 24. Куинси, Массачусетс: NFPA, 2018.
  5. Стандарт на установку спринклерных систем . NFPA 13. Куинси, Массачусетс: NFPA, 2018.

Авторские права © 2018, ISO Services, Inc.

Этот материал предоставлен только в информационных целях и не обеспечивает покрытие или гарантию предотвращения убытков. Примеры в этом материале предоставлены как гипотетические и только в целях иллюстрации.Ганноверская страховая компания и ее филиалы и дочерние компании («Ганновер») прямо отказываются от каких-либо гарантий или заявлений о том, что принятие любых рекомендаций, содержащихся в настоящем документе, сделает любые помещения или операции безопасными или в соответствии с любым законом или постановлением. Предоставляя вам эту информацию, The Hanover не берет на себя (и конкретно отказывается от) каких-либо обязательств или ответственности перед вами. Решение о принятии или выполнении любых рекомендаций или советов, содержащихся в этом материале, должно приниматься вами.

LC ЯНВ 2019 10-372H
171-0926 (18.12)

Системы пожаротушения на водной основе | Janus Fire Systems

Описание

В системах подавления воды на водной основе используется недорогая и легкодоступная среда - вода, которая выбрасывается в пламя через обычно закрепленную систему трубопроводов. Существует 4 основных типа систем защиты на водной основе. Опасность / риск, которые необходимо защитить, определит наиболее подходящий тип системы, в которой вы нуждаетесь.

Wet Systems

Спринклерная система с мокрыми трубами представляет собой стационарную противопожарную защиту с использованием труб, заполненных водой под давлением, подаваемых из надежного источника (муниципального или подключенного к пожарному насосу). Для обнаружения пожара используются термочувствительные автоматические спринклеры, расположенные в соответствии с признанными стандартами установки. При возгорании срабатывает термочувствительное устройство (расположенное на самой спринклерной головке) (срабатывает), пропуская воду.Во время работы спринклеры распределяют воду по определенной области, чтобы контролировать или тушить пожар. Когда вода протекает через систему, включается сигнализация потока, указывающая на то, что система работает. Работают только отдельные спринклеры, активируемые нагревом непосредственно над огнем или рядом с ним, сводя к минимуму ущерб от воды. Поскольку в системе трубопроводов обычно создается давление воды, температура трубопроводов системы должна поддерживаться выше 32 ° F [0 ° C]. Пожалуйста, свяжитесь с Janus Fire systems с любыми вопросами по применению.

Типовые зоны противопожарной защиты

  • Турбина Под полом
  • Зоны прокладки кабелей
  • Стандартные внутренние зоны / корпуса

Системы предварительного срабатывания

Эти системы требуют использования независимых систем обнаружения в сочетании с спринклерными системами с закрытыми трубами. Система обнаружения может быть гидравлической, пневматической или электрической и может приводиться в действие дымовыми, тепловыми, оптическими детекторами или вручную.Системы обнаружения обычно срабатывают до того, как спринклеры сработают и подадут сигнал тревоги. Системы предварительного срабатывания обычно контролируются давлением воздуха. Цель надзора - следить за целостностью системы. Если спринклерная головка сломана или перегорела, или если трубопровод поврежден, давление в трубопроводе снизится, и раздастся звуковой сигнал. Также будет сигнал тревоги из-за низкого давления подаваемого воздуха.

Существует несколько типов спринклерных систем предварительного срабатывания.

  1. Без блокировки

    - Автоматический регулирующий клапан спринклера (обычно дренчерный клапан) активируется либо при открытии спринклерной головки, либо при срабатывании системы обнаружения.Вода сливается в трубопровод и сливается из уже открытого спринклера (если он открылся).

  2. Single-Interlock

    - Система обнаружения активирует автоматический регулирующий клапан спринклера (дренчерный клапан), позволяя воде течь в систему трубопроводов. Однако, если спринклеры не активированы, вода остается в трубопроводе без слива. Если огонь создает достаточно тепла, активируются одна или несколько спринклерных головок. Это позволит воде вытекать из спринклера и начать контролировать или тушить огонь.Помимо отверстия спринклера, на панель управления подается контрольный сигнал, указывающий на потерю давления воздуха.

  3. Двойная блокировка

    - Слив воды происходит только после двух операций. Как спринклерная головка должна открыться (потеря давления воздуха), так и сработать устройство обнаружения. Когда оба эти события произойдут, тогда и только тогда, когда автоматический регулирующий клапан спринклера (дренчерный клапан) открывается и начинается слив воды в систему трубопроводов.

Типовые зоны противопожарной защиты

  • Помещения для обработки данных
  • Помещения управления
  • Зоны чувствительного оборудования
  • Зоны, где вода может повредить оборудование

Дренчерные системы

Дренчерные системы используются там, где обычно возникают быстрорастущие и / или высокорисковые опасности. Эти типы окружающей среды лучше всего подходят для использования спринклерной системы дренчерного типа или распылительной системы.Дренчерная система состоит из фиксированной системы трубопроводов, автоматического регулирующего клапана спринклера (дренчерный клапан) и спринклеров с открытой головкой (спринклеры без термочувствительного устройства, подобные вышеупомянутым системам). Когда система обнаружения активируется, обычно с помощью тепловых датчиков ((в зависимости от типа окружающей среды), автоматический регулирующий клапан спринклера (дренчерный клапан) открывается и вводит воду под давлением в трубопровод, и все форсунки выливаются на источник опасности. повышенный риск повреждения водой в случае случайного слива, так как все форсунки открыты.

Типовые области противопожарной защиты

  • Трансформаторы
  • Ямы с оборудованием
  • Хранение горючих материалов
  • Прокатные станы
  • Подогреватели масла
  • Конвейеры для угля

Dry Systems

Спринклерная система с сухой трубкой, как и другие упомянутые выше системы, представляет собой автоматически управляемую спринклерную систему. система противопожарной защиты, использующая воду в качестве огнетушащего вещества.Трубопровод системы от сухотрубного клапана до спринклеров с тепловым приводом заполнен сжатым воздухом или азотом. Система позволяет трубопроводам системы оставаться сухими до тех пор, пока не сработает автоматический спринклер.

Система сухих труб в основном используется для защиты неотапливаемых конструкций или участков, где трубопроводы могут подвергаться замерзанию. Система может быть установлена ​​в любом сооружении для автоматической защиты содержимого сооружения и / или персонала от потерь в результате пожара, как и в случае спринклерной системы с мокрыми трубами.Когда возникает пожар, выделяемое тепло приводит в действие спринклер, вызывая снижение давления воздуха в системе трубопроводов. Когда достигается точка срабатывания давления, открывается сухой клапан, позволяя воде течь через трубопровод системы и через активированный спринклер. В то же время сигнализация водяного мотора или реле давления срабатывают для включения электрического сигнала тревоги. Вода будет продолжать течь, и звуковой сигнал будет продолжать звучать до тех пор, пока система не будет отключена вручную.

Типичные зоны противопожарной защиты

  • Зоны, подверженные замерзанию (защищенные зоны с температурой
    ниже 32 ° F [0 ° C])

По вопросам энергетики и тяжелой промышленности, связанных с водным хозяйством, обращайтесь:

Тим Поуп
Директор по операциям
708.417.3955
[email protected]

Основная информация об охране исходной воды | Защита источника воды

На этой странице:


Что такое исходная вода?

Под исходной водой понимаются источники воды (такие как реки, ручьи, озера, водохранилища, родники и грунтовые воды), которые обеспечивают водой общественные источники питьевой воды и частные колодцы.

Начало страницы


Зачем защищать исходную воду?

Защита исходной воды может снизить риски за счет предотвращения контакта с загрязненной водой.Коммунальные предприятия питьевого водоснабжения, которые соответствуют определению общественной системы водоснабжения, несут ответственность за выполнение требований EPA и государственных программ питьевой воды в соответствии с Законом о безопасной питьевой воде (SDWA). Защита исходной воды от загрязнения помогает снизить затраты на очистку и может избежать или отсрочить необходимость в комплексной очистке.

Есть много дополнительных преимуществ, связанных с охраной источников воды, таких как защита качества воды для диких животных и рекреационных целей, а также защита наличия и количества источников воды.

Начало страницы


Каковы некоторые примеры защиты источника воды?

Охрана источников питьевой воды включает в себя широкий спектр действий и мероприятий, направленных на охрану, поддержание или улучшение качества и / или количества источников питьевой воды и территорий, в которые они поступают. Эти действия могут зависеть от типа защищаемого источника (например, грунтовые воды, водохранилище или река).

Некоторые примеры защиты источника воды:

  • Восстановление прибрежной зоны для снижения загрязнения сточных вод;
  • Стабилизация берега ручья для уменьшения отложений;
  • Охрана земель / сервитуты;
  • Лучшие методы управления сельскохозяйственной и лесохозяйственной деятельностью или борьбой с ливневыми стоками;
  • Местные постановления, ограничивающие определенные виды деятельности в охраняемых зонах источников воды или устьев скважин;
  • Разработка планов аварийного реагирования; и
  • Обучение местной промышленности, предприятий и граждан вопросам предотвращения загрязнения и защиты источников воды.

Многие сообщества сформировали организации или группы, которые планируют и реализуют охрану источников воды. Вот несколько примеров:

Найдите ближайший к вам источник водоснабжения.

Начало страницы


Какова роль EPA в охране исходной воды?

EPA работает со штатами, племенами, местными коммунальными службами и многими другими заинтересованными сторонами для реализации программ, поддерживающих качество питьевой воды. Закон о безопасной питьевой воде (SDWA) разработан для защиты качества питьевой воды с помощью «многобарьерного подхода», который учитывает все угрозы (природные и антропогенные) и устанавливает барьеры для устранения или минимизации их воздействия.Следующие шаги являются важной частью многобарьерного подхода:

  • Выбор наилучшего доступного источника питьевой воды;
  • Защита источника питьевой воды от загрязнения;
  • Использование эффективной очистки воды; и
  • Предотвращение ухудшения качества воды в системе водоснабжения.

EPA признает, что многобарьерный подход и партнерства необходимы для защиты питьевой воды, здоровья населения и экономической производительности.SDWA также требует от штатов и коммунальных предприятий оценивать свои источники воды, и существует ряд положений Закона о чистой воде (CWA), предназначенных для защиты воды от загрязнения. Однако федерального закона, требующего комплексной защиты источников воды, не существует.

Программа охраны источников питьевой воды (SWP) направлена ​​на защиту источников питьевой воды путем разработки инструментов и поддержки добровольных партнерств и подходов, которые могут предотвратить загрязнение источников питьевой воды.Программа SWP является в первую очередь добровольной для органов власти штата и местного самоуправления и других заинтересованных сторон; с помощью широкого круга партнеров EPA добилось значительных успехов. Несмотря на то, что был достигнут существенный прогресс, еще предстоит проделать большую работу, и существуют многочисленные возможности для использования программ EPA и партнерских отношений с внешними организациями.

Государства могут выбрать финансирование охраны источников воды за счет дополнительных отчислений из гранта на капитализацию оборотного фонда штата питьевой воды, распределяемого EPA.Государственный оборотный фонд чистой воды также может использоваться для поддержки определенных мероприятий по охране источников воды.

Найдите другие возможности финансирования для охраны источников воды.

Начало страницы


Какие другие программы питьевой воды обеспечивают охрану исходной воды?

Программа управления закачкой под землей защищает подземные источники питьевой воды от опасности, устанавливая минимальные требования для нагнетательных скважин.

Программа водоносного горизонта с единственным источником позволяет Агентству по охране окружающей среды определить водоносный горизонт как единственный источник питьевой воды и установить зону обзора.Агентство по охране окружающей среды рассматривает предложенные проекты, которые находятся в зоне обзора и получают федеральную финансовую помощь.

Начало страницы

Основная информация об охране исходной воды | Защита источника воды

На этой странице:


Что такое исходная вода?

Под исходной водой понимаются источники воды (такие как реки, ручьи, озера, водохранилища, родники и грунтовые воды), которые обеспечивают водой общественные источники питьевой воды и частные колодцы.

Начало страницы


Зачем защищать исходную воду?

Защита исходной воды может снизить риски за счет предотвращения контакта с загрязненной водой. Коммунальные предприятия питьевого водоснабжения, которые соответствуют определению общественной системы водоснабжения, несут ответственность за выполнение требований EPA и государственных программ питьевой воды в соответствии с Законом о безопасной питьевой воде (SDWA). Защита исходной воды от загрязнения помогает снизить затраты на очистку и может избежать или отсрочить необходимость в комплексной очистке.

Есть много дополнительных преимуществ, связанных с охраной источников воды, таких как защита качества воды для диких животных и рекреационных целей, а также защита наличия и количества источников воды.

Начало страницы


Каковы некоторые примеры защиты источника воды?

Охрана источников питьевой воды включает в себя широкий спектр действий и мероприятий, направленных на охрану, поддержание или улучшение качества и / или количества источников питьевой воды и территорий, в которые они поступают.Эти действия могут зависеть от типа защищаемого источника (например, грунтовые воды, водохранилище или река).

Некоторые примеры защиты источника воды:

  • Восстановление прибрежной зоны для снижения загрязнения сточных вод;
  • Стабилизация берега ручья для уменьшения отложений;
  • Охрана земель / сервитуты;
  • Лучшие методы управления сельскохозяйственной и лесохозяйственной деятельностью или борьбой с ливневыми стоками;
  • Местные постановления, ограничивающие определенные виды деятельности в охраняемых зонах источников воды или устьев скважин;
  • Разработка планов аварийного реагирования; и
  • Обучение местной промышленности, предприятий и граждан вопросам предотвращения загрязнения и защиты источников воды.

Многие сообщества сформировали организации или группы, которые планируют и реализуют охрану источников воды. Вот несколько примеров:

Найдите ближайший к вам источник водоснабжения.

Начало страницы


Какова роль EPA в охране исходной воды?

EPA работает со штатами, племенами, местными коммунальными службами и многими другими заинтересованными сторонами для реализации программ, поддерживающих качество питьевой воды. Закон о безопасной питьевой воде (SDWA) разработан для защиты качества питьевой воды с помощью «многобарьерного подхода», который учитывает все угрозы (природные и антропогенные) и устанавливает барьеры для устранения или минимизации их воздействия.Следующие шаги являются важной частью многобарьерного подхода:

  • Выбор наилучшего доступного источника питьевой воды;
  • Защита источника питьевой воды от загрязнения;
  • Использование эффективной очистки воды; и
  • Предотвращение ухудшения качества воды в системе водоснабжения.

EPA признает, что многобарьерный подход и партнерства необходимы для защиты питьевой воды, здоровья населения и экономической производительности.SDWA также требует от штатов и коммунальных предприятий оценивать свои источники воды, и существует ряд положений Закона о чистой воде (CWA), предназначенных для защиты воды от загрязнения. Однако федерального закона, требующего комплексной защиты источников воды, не существует.

Программа охраны источников питьевой воды (SWP) направлена ​​на защиту источников питьевой воды путем разработки инструментов и поддержки добровольных партнерств и подходов, которые могут предотвратить загрязнение источников питьевой воды.Программа SWP является в первую очередь добровольной для органов власти штата и местного самоуправления и других заинтересованных сторон; с помощью широкого круга партнеров EPA добилось значительных успехов. Несмотря на то, что был достигнут существенный прогресс, еще предстоит проделать большую работу, и существуют многочисленные возможности для использования программ EPA и партнерских отношений с внешними организациями.

Государства могут выбрать финансирование охраны источников воды за счет дополнительных отчислений из гранта на капитализацию оборотного фонда штата питьевой воды, распределяемого EPA.Государственный оборотный фонд чистой воды также может использоваться для поддержки определенных мероприятий по охране источников воды.

Найдите другие возможности финансирования для охраны источников воды.

Начало страницы


Какие другие программы питьевой воды обеспечивают охрану исходной воды?

Программа управления закачкой под землей защищает подземные источники питьевой воды от опасности, устанавливая минимальные требования для нагнетательных скважин.

Программа водоносного горизонта с единственным источником позволяет Агентству по охране окружающей среды определить водоносный горизонт как единственный источник питьевой воды и установить зону обзора.Агентство по охране окружающей среды рассматривает предложенные проекты, которые находятся в зоне обзора и получают федеральную финансовую помощь.

Начало страницы

Основная информация об охране исходной воды | Защита источника воды

На этой странице:


Что такое исходная вода?

Под исходной водой понимаются источники воды (такие как реки, ручьи, озера, водохранилища, родники и грунтовые воды), которые обеспечивают водой общественные источники питьевой воды и частные колодцы.

Начало страницы


Зачем защищать исходную воду?

Защита исходной воды может снизить риски за счет предотвращения контакта с загрязненной водой. Коммунальные предприятия питьевого водоснабжения, которые соответствуют определению общественной системы водоснабжения, несут ответственность за выполнение требований EPA и государственных программ питьевой воды в соответствии с Законом о безопасной питьевой воде (SDWA). Защита исходной воды от загрязнения помогает снизить затраты на очистку и может избежать или отсрочить необходимость в комплексной очистке.

Есть много дополнительных преимуществ, связанных с охраной источников воды, таких как защита качества воды для диких животных и рекреационных целей, а также защита наличия и количества источников воды.

Начало страницы


Каковы некоторые примеры защиты источника воды?

Охрана источников питьевой воды включает в себя широкий спектр действий и мероприятий, направленных на охрану, поддержание или улучшение качества и / или количества источников питьевой воды и территорий, в которые они поступают.Эти действия могут зависеть от типа защищаемого источника (например, грунтовые воды, водохранилище или река).

Некоторые примеры защиты источника воды:

  • Восстановление прибрежной зоны для снижения загрязнения сточных вод;
  • Стабилизация берега ручья для уменьшения отложений;
  • Охрана земель / сервитуты;
  • Лучшие методы управления сельскохозяйственной и лесохозяйственной деятельностью или борьбой с ливневыми стоками;
  • Местные постановления, ограничивающие определенные виды деятельности в охраняемых зонах источников воды или устьев скважин;
  • Разработка планов аварийного реагирования; и
  • Обучение местной промышленности, предприятий и граждан вопросам предотвращения загрязнения и защиты источников воды.

Многие сообщества сформировали организации или группы, которые планируют и реализуют охрану источников воды. Вот несколько примеров:

Найдите ближайший к вам источник водоснабжения.

Начало страницы


Какова роль EPA в охране исходной воды?

EPA работает со штатами, племенами, местными коммунальными службами и многими другими заинтересованными сторонами для реализации программ, поддерживающих качество питьевой воды. Закон о безопасной питьевой воде (SDWA) разработан для защиты качества питьевой воды с помощью «многобарьерного подхода», который учитывает все угрозы (природные и антропогенные) и устанавливает барьеры для устранения или минимизации их воздействия.Следующие шаги являются важной частью многобарьерного подхода:

  • Выбор наилучшего доступного источника питьевой воды;
  • Защита источника питьевой воды от загрязнения;
  • Использование эффективной очистки воды; и
  • Предотвращение ухудшения качества воды в системе водоснабжения.

EPA признает, что многобарьерный подход и партнерства необходимы для защиты питьевой воды, здоровья населения и экономической производительности.SDWA также требует от штатов и коммунальных предприятий оценивать свои источники воды, и существует ряд положений Закона о чистой воде (CWA), предназначенных для защиты воды от загрязнения. Однако федерального закона, требующего комплексной защиты источников воды, не существует.

Программа охраны источников питьевой воды (SWP) направлена ​​на защиту источников питьевой воды путем разработки инструментов и поддержки добровольных партнерств и подходов, которые могут предотвратить загрязнение источников питьевой воды.Программа SWP является в первую очередь добровольной для органов власти штата и местного самоуправления и других заинтересованных сторон; с помощью широкого круга партнеров EPA добилось значительных успехов. Несмотря на то, что был достигнут существенный прогресс, еще предстоит проделать большую работу, и существуют многочисленные возможности для использования программ EPA и партнерских отношений с внешними организациями.

Государства могут выбрать финансирование охраны источников воды за счет дополнительных отчислений из гранта на капитализацию оборотного фонда штата питьевой воды, распределяемого EPA.Государственный оборотный фонд чистой воды также может использоваться для поддержки определенных мероприятий по охране источников воды.

Найдите другие возможности финансирования для охраны источников воды.

Начало страницы


Какие другие программы питьевой воды обеспечивают охрану исходной воды?

Программа управления закачкой под землей защищает подземные источники питьевой воды от опасности, устанавливая минимальные требования для нагнетательных скважин.

Программа водоносного горизонта с единственным источником позволяет Агентству по охране окружающей среды определить водоносный горизонт как единственный источник питьевой воды и установить зону обзора.Агентство по охране окружающей среды рассматривает предложенные проекты, которые находятся в зоне обзора и получают федеральную финансовую помощь.

Начало страницы

Спринклерная система

- обзор

113 Компьютеры: противопожарная защита

Здания компьютерных центров должны быть сделаны из негорючих строительных материалов, чтобы снизить вероятность возгорания. Эти помещения должны постоянно контролироваться на предмет температуры, влажности, утечки воды, дыма и огня. Большинство строительных норм и правил сегодня требуют установки спринклерных систем.

Помните, что вода и электрическое оборудование несовместимы. Предпочтительнее устанавливать спринклерную систему с сухими трубами, а не с системой мокрых труб. Системы с сухими трубами пропускают воду в трубы только после того, как ощущается тепло. Это позволяет избежать потенциальных проблем с влажной трубой, таких как утечка. Кроме того, могут быть установлены быстродействующие датчики для отключения электричества до включения спринклеров. Спринклерные головки следует активировать индивидуально, чтобы избежать обширного повреждения водой.

Другой тип системы пожаротушения использует химические вещества вместо воды.Двумя утвержденными типами химического вещества были галон 1301 и галон 1211. Системы галонов все еще широко используются, но само химическое вещество было запрещено в 1994 году Организацией Объединенных Наций, поскольку оно способствует разрушению озонового слоя в верхних слоях атмосферы. После использования этой системы ее необходимо перезарядить либо переработанным галоном, либо систему пожаротушения необходимо немного изменить и установить FM-200. FM-200 аналогичен галону, но не обладает озоноразрушающей способностью в атмосфере. Также доступны системы заводнения углекислым газом, но их никогда не следует использовать.Углекислый газ подавляет огонь, удаляя кислород из комнаты. Хотя это эффективно тушит большинство пожаров, это также приводит к удушению людей, все еще находящихся в пораженной зоне.

Все химические системы пожаротушения относительно дороги и требуют длительного и сложного государственного разрешения на установку. Системы химического пожаротушения не защищают людей от вдыхания дыма и не могут эффективно бороться с электрическими пожарами. Однако они являются единственными системами пожаротушения, которые не требуют отключения компьютерного оборудования, что обеспечивает скорейшее возвращение к нормальной работе.

В пределах 50 футов от каждого шкафа с оборудованием должен быть хотя бы один 10-фунтовый огнетушитель. По крайней мере, один 5-фунтовый огнетушитель также должен быть установлен для людей, которые не могут обращаться с более крупными агрегатами. Эти огнетушители должны быть заполнены либо PHalon, FM-200, либо углекислым газом. Ни один из этих агентов не требует специальной очистки.

Установите по крайней мере один водонаполненный огнетушитель насосного типа, который будет использоваться для тушения небольших возгораний бумаги. Сотрудники должны быть обучены и постоянно напоминать о том, что нельзя использовать водяные огнетушители на электрическом оборудовании из-за возможности поражения электрическим током персонала и повреждения оборудования.Им также не рекомендуется использовать пенные, сухие химические вещества, кислотную воду или огнетушители с содовой водой. Первые два трудно удалить, а остальные едкие и могут повредить компоненты компьютера.

Источник: Фишер Р.Дж., Грин Г. Введение в безопасность , 6-е изд .: Баттерворт-Хайнеманн; 1998. Обновлено и рассмотрено Майклом Фагелем, доктором философии, CEM, и начальником пожарной охраны Грегом Бенсоном, финансовым директором, CPSE, COOP, в апреле 2016 года.

Бытовые и противопожарные системы водоснабжения и распределения

Колледж или университет должен обеспечивать питьевую воду и управлять своей системой распределения воды, чтобы ежедневно обслуживать сотни и тысячи людей.Те, кто не владеет и не эксплуатирует систему водоснабжения, обслуживающую свои объекты, должны работать в тесном сотрудничестве со своими водоотведениями, чтобы обеспечить надежную доставку воды высокого качества на свои объекты. Качество воды должно соответствовать нормативным стандартам и быть эстетичным. Питьевая вода будет использоваться для питья, но она также может использоваться для множества других целей, таких как исследования, обучение, очистка, орошение, животноводство и противопожарная защита. Многие университеты используют непитьевую воду для орошения и других целей, таких как охлаждающая и промывочная вода.В этой главе рассматриваются некоторые проблемы и темы, с которыми можно столкнуться, когда типичный университет поставляет безопасную и приятную воду через свой водоканал.

Основными элементами водоснабжения являются источник воды, очистные сооружения, системы хранения и распределительная система. Небольшой колледж или университет в сельской местности может нести ответственность за все эти аспекты водоснабжения, включая определение источника и уход за ним. Однако большинство колледжей или университетов расположены в муниципалитете или районе водоснабжения, которые поставляют очищенную воду в их распределительную систему; Таким образом, система распределения является основным направлением деятельности предприятий водоснабжения питьевого водоснабжения в большинстве университетов.

В этой главе мы кратко рассматриваем элементы систем водоснабжения, очистки и хранения воды и более подробно рассматриваем системы распределения. Мы также затрагиваем некоторые уникальные аспекты небольших систем. В заключительной части этой главы рассматриваются нормативные требования, применимые к безопасной питьевой воде.


Источники воды обычно делятся на два типа: поверхностные и подземные. Поверхностные воды включают озера и реки.Подземные воды обычно накачиваются на глубину от десятков до сотен футов от поверхности земли. Третья категория источников воды включает «подземные воды под влиянием поверхностных вод», то есть неглубокие подземные воды или родник, подверженный вторжению поверхностных вод или миграции загрязняющих веществ с поверхности. Программа защиты источника может состоять из инспектирования деятельности на источнике воды и вокруг него и запрещения действий, которые могут вызвать загрязнение источника воды. Примеры элементов защиты источника воды включают:

  • Ежегодное посещение колодцев с грунтовыми водами и требование, чтобы резервуары для хранения химикатов располагались на расстоянии не менее 200 футов от устья колодца.
  • Посещение источника или колодца ежегодно и обеспечение того, чтобы домашний скот не находился в зоне родника или на расстоянии не менее 200 футов от устья колодца
  • Проверить наличие здоровых прибрежных буферов, которые помогают фильтровать воду, поступающую в озера и реки
  • Создание программ противообледенения, которые минимизируют количество солевых стоков, попадающих в акваторию источника.

Каждая программа защиты источника будет адаптирована к ситуации в зависимости от типа и интенсивности источника воды, а также типов операций в его окрестностях.


Размер и источник водной системы определяют тип необходимой очистки. Самые маленькие и простые системы требуют дезинфекции как минимум обработки. Если источником являются поверхностные воды или грунтовые воды, находящиеся под воздействием поверхностных вод, то также может потребоваться фильтрация. В более крупных системах необходимо обеспечить обработку, отвечающую требованиям по мутности и уровням загрязнения, а также дезинфекцию. Комплексные системы очистки воды могут состоять из множества единичных операций, от базовой мультимедийной фильтрации до ультрафильтрации или обратного осмоса.

Для операторов систем важно иметь базовое представление о том, откуда поступает вода и как с ней обращаются, чтобы в случае возникновения проблем можно было эффективно оценить ситуацию. Операторы по очистке воды обычно готовы и готовы предоставить экскурсии и информацию о своих очистных сооружениях для персонала колледжей и университетов. Познакомиться с персоналом местного водоканала и узнать, какие ресурсы у него есть, также будет полезно в случае возникновения чрезвычайной ситуации (например, разрыва водопровода или перекрестного соединения).


Районы с относительно ровным рельефом могут нуждаться в приподнятых резервуарах, чтобы постоянно получать достаточное давление воды. Эти водонапорные башни обеспечивают дополнительные преимущества, в том числе уравновешивание подачи с ежедневными колебаниями в моделях потребления или экстремального потребления, такого как пожаротушение. Башни также могут обеспечивать воду в течение определенного периода времени в случае отказа насоса или отключения электроэнергии. Одним из значительных преимуществ резервуаров для хранения воды является то, что системные насосы могут быть рассчитаны на меньшие объемы потока.Это связано с тем, что в периоды высокого спроса уровень в баке может быть понижен. Однако операторы должны следить за «временем пребывания» в этих резервуарах, чтобы качество воды существенно не ухудшилось. Эти помещения нуждаются в регулярном обслуживании, включая покраску (как внутри, так и снаружи), периодическую дезинфекцию и регулярные проверки, чтобы убедиться, что все вентиляционные решетки не повреждены. Резервуары для хранения следует периодически проверять; Частота проверок может быть продиктована государственными или местными нормативными актами и может проводиться не реже одного раза в год.Если никаких правил не существует, следует придерживаться рекомендации AWWA один раз в три года.

В дополнение к резервуарам для хранения, которые могут обслуживать весь университетский городок, обычно устанавливаются подкачивающие насосы и резервуары для хранения на зданиях, слишком высоких для обслуживания уличным давлением. Потери статического давления составляют 0,433 фунта на квадратный дюйм / фут, поэтому потеря статического давления составляет около 5 фунтов на квадратный дюйм для каждого этажа многоэтажного здания. Большинству сантехнических приборов для правильной работы требуется давление в диапазоне от 25 до 35 фунтов на квадратный дюйм.Если в здании с противопожарной спринклерной защитой используется подкачивающий насос, требуется резервное питание (обычно аварийный генератор), чтобы пожарные спринклеры могли продолжать работать в случае отключения электроэнергии.

Противопожарная защита

Противопожарная защита кампуса обычно является частью внутренней системы водоснабжения. Требования к потоку огня для каждого здания учитывают многие факторы, такие как загруженность, размер здания, строительные материалы и использование.Штатный начальник пожарной охраны и местные районы пожарной охраны устанавливают требования к потокам огня или необходимые меры противопожарной защиты для каждого здания на территории кампуса. Обычно требования к потоку огня для объектов кампуса варьируются от 1500 до 3500 галлонов в минуту при остаточном давлении 20 фунтов на квадратный дюйм. Узнайте у местных властей о конкретных требованиях для вашего местоположения.


Дизайн
Трубопроводные сети

Некоторые из самых ранних систем водоснабжения в Соединенных Штатах были построены с использованием деревянных водопроводов; однако чугун, ковкий чугун, сталь и медь были стандартом для этих систем на протяжении большей части 20-го века.В последнее время достижения в области пластиковых труб (например, полиэтилена высокой плотности и ПВХ) привели к увеличению количества труб этого типа в системах водоснабжения. Пластмассы обладают некоторыми значительными преимуществами в весе и стоимости, но есть некоторые проблемы с номинальным давлением, и ни одна из этих труб не пробыла в земле достаточно долго, чтобы мы действительно могли понять долговечность этих систем. Хотя многие материалы для пластиковых труб обладают хорошими долговечными характеристиками, соединения могут иметь меньшую надежность, и необходимы дальнейшие исследования в области выщелачивания органических химикатов из материала труб в воду.

При проектировании систем водоснабжения на территории кампуса важно проанализировать критичность водоснабжения для каждого типа здания. В то время как прекращение подачи воды в классную комнату или офисное здание может быть просто неудобством, прекращение подачи воды в лаборатории или помещения для ухода за животными даже на относительно короткий период времени может поставить под угрозу важнейшие исследования. Кроме того, те здания, которые на поверхности не имеют критической потребности в воде, могут иметь оборудование HVAC, такое как бойлер или градирня, которые зависят от подпиточной воды.Если из-за перебоев в водоснабжении это оборудование станет непригодным для эксплуатации, здание может стать непригодным для проживания.

После определения этих критических нагрузок можно спроектировать (или модернизировать) систему водоснабжения так, чтобы сеть водораспределительных трубопроводов была замкнутой, и вода могла подаваться в критические здания из нескольких источников. Важным элементом замкнутой системы является наличие достаточного количества клапанов, чтобы можно было изолировать секции трубы для ремонта и обслуживания, не влияя на водоснабжение нескольких зданий.Как правило, должен быть клапан на каждой ветви на каждом пересечении труб (три клапана в точке «Т» и четыре клапана на кресте) и клапан на каждой линии обслуживания здания. Однако вы можете обойтись меньшим количеством клапанов, если в непосредственной близости есть несколько пересечений труб с клапанами на каждом участке. Лучшим тестом является изучение карт водной системы и выполнение анализа «что, если» в отношении воздействий разрывов или ремонтов водопроводных магистралей. Если конкретный участок трубы «обрушит» несколько зданий в случае отказа, проанализируйте, как модифицировать клапаны в системе, чтобы минимизировать удары.Радиальные питающие колена в системе водоснабжения должны быть сведены к минимуму из-за надежности и возможных проблем с качеством воды.

Кроме того, очень важно свести к минимуму «мертвые ноги» в системе распределения воды. Мертвые лапы образуются, когда имеется длинная радиальная подача к редко используемой нагрузке. Опоры пожарных гидрантов - частая причина этого, но старые источники питания заброшенных объектов иногда отключаются в здании, а не в основной магистрали, что приводит к мертвой опоре, которая может создать проблемы с качеством воды в системе.Вода в этих мертвых ножках застаивается, и колебания давления и расхода могут вернуть часть этой плохой воды обратно в водопровод, вызывая проблемы с качеством воды.

У кольцевых систем распределения воды есть обратная сторона. Вода всегда будет следовать по пути наименьшего сопротивления, поэтому, если в системе распределения воды используются трубы разных размеров, поток воды в меньших трубах будет низким. Это может привести к тому, что вода будет слишком долго находиться в системе, что приведет к ухудшению качества воды.В крайних случаях некоторые из этих труб меньшего размера могут действовать почти как мертвые опоры, что приводит к серьезным проблемам с качеством воды. Если в замкнутой распределительной системе используются трубы разных размеров, регулярная направленная промывка может помочь решить эти проблемы с качеством воды.

Дополнительные проектные усилия должны быть направлены на минимизацию перепадов давления в системе. Большинство коммунальных систем обеспечивают воду под давлением от 50 до 80 фунтов на квадратный дюйм. Если давление воды выходит за пределы этого диапазона, необходимо приложить усилия, чтобы исправить ситуацию.Если давление слишком высокое, необходимо установить редукционный клапан (PRV) на входе в здание. Если давление слишком низкое, обычно требуются подкачивающий насос и напорный бак. Обратите внимание, что создание замкнутой системы не поможет решить проблемы с низким давлением воды; однако он может улучшить потоки воды в системах с предельным давлением.

Сохранение в сравнении с качеством

Меры по сохранению водных ресурсов - важный аспект устойчивого будущего, особенно в засушливых районах, таких как запад США, где нехватка воды становится основной темой для разговоров в засушливые годы.Однако уровни загрязнения питьевой воды зависят от концентрации; поэтому, когда через систему распределения проходит больше воды (т. е. меньше ресурсов), более вероятно, что качество воды будет соответствовать применимым ограничениям. Еще одним стимулом для перемещения большого количества воды является предотвращение застаивания воды в трубах, где она может собирать ржавчину и другие загрязнители, которые могут не представлять угрозы для здоровья, но делают воду неприятной на вкус. Высокий уровень воды, вызванный низким расходом, может снизить концентрацию дезинфицирующего средства, что приведет к возможному росту бактерий и усугубить дезинфекцию такими продуктами, как хлороформ.

Исторически сложилось так, что системы распределения воды были спроектированы таким образом, чтобы обеспечивать более чем достаточную пропускную способность для самого большого спроса, а именно для пожаротушения. Это может привести к тому, что основные и технологические линии будут иметь слишком большие размеры для большей части их использования, что является спросом в здании, что приведет к образованию застоявшейся воды, которая может быть теплой или неприятной на вкус и потенциально содержать бактерии или побочные продукты дезинфекции.

Осуществление природоохранных мер при обеспечении здоровой и приятной на вкус водой - это баланс.Мы должны постоянно снижать потребность здания в воде за счет малоиспользуемых приспособлений, переделки лабораторий и других мер по сохранению, но при этом обеспечивать здоровую и приятную воду. Один из способов понять влияние водосберегающих мер на систему распределения - смоделировать систему и протестировать различные сценарии. Эти компьютерные модели требуют времени для настройки, но бесценны для тестирования изменений в системе перед их внедрением. Моделирование воды в Государственном университете Колорадо, например, позволило инженерам-коммунальным службам определить, что секция вышедшей из строя трубы не требуется для поддержания адекватных потоков в системе.В результате удалось избежать дорогостоящего ремонта и отрезать участок трубы от системы.

Эксплуатация и техническое обслуживание
Операционный план

Университетский городок, несущий юридическую ответственность за свою собственную систему распределения, должен иметь письменный план работы, который определяет рутинные и нестандартные задачи и события, и кто должен быть уведомлен во время таких задач или событий. Как минимум, рабочий план должен описывать следующие задачи и события:

  • Основные перерывы
  • Потеря давления
  • Нарушения
  • Жалобы
  • Проблемы качества воды
  • Инциденты перекрестного соединения
  • Стандартный отбор проб
  • Промывка
  • Работа клапана и гидранта
  • Новые соединения труб и дезинфекция
  • Обнаружение утечек
  • Колебания давления.

Операционный план должен описывать, является ли каждая задача или событие аварийным или нет, и какие шаги следует предпринять. В некоторых штатах есть рекомендации или нормативные требования, которые диктуют уведомление и действия, необходимые в каждом случае.

Отображение системы

Невозможно переоценить важность точных карт системы распределения. Точные карты дают

  • Эффективная эксплуатация и обслуживание системы распределения
  • Минимизация ошибок (например,g., закрытие службы в неверно указанном месте)
  • Эффективный инструмент планирования программ замены и реабилитации
  • Выявление проблемных зон качества воды
  • Основа для моделирования

Карта системы водоснабжения, показывающая линии распределения бытовой воды, линии пожаротушения, размеры труб и фитинги.

При разработке или обновлении системных карт следует учитывать следующие темы:

  • Расположение клапанов: они важны в аварийных ситуациях, например, при обрыве главного клапана.Они также важны для планирования однонаправленной промывки, замены системы и обновлений. Также следует отметить на карте направление работы клапана (например, «открыть против часовой стрелки»).
  • Основные местоположения, размер и материал: размер и материал трубы могут влиять на характеристики потока и давления в точках подачи. Точная информация о размерах и материалах помогает устранять проблемы с потоком и давлением.
  • Возраст трубы: Возраст трубы помогает при моделировании качества воды и потока, а также помогает руководствоваться программами замены и ремонта.Он также предоставляет необходимую информацию, которая поможет вам соблюдать правила проверки качества воды на наличие таких загрязнителей, как свинец и медь.
  • Места и даты перерывов: эта информация необходима для планирования замены системы и восстановления.
  • Расположение и даты подачи жалоб: эта информация необходима для оценки системы, планирования замены и обновления.

Картирование может быть выполнено с помощью программного обеспечения AutoCAD, программного обеспечения ГИС или обоих. Если используются оба, важно иметь процесс для установки одного типа программного обеспечения в качестве ведущего, при этом другой тип программного обеспечения обновляется сразу после внесения изменений в ведущее устройство.

Символы для клапанов, пожарных гидрантов, счетчиков и устройств предотвращения обратного потока можно стандартизировать с помощью библиотек символов, поставляемых с программным обеспечением, или разработки символов для конкретных пользователей. Обозначения труб и фитингов сегодня менее универсальны, чем десять лет назад, поэтому пользователям карты полезно предоставить легенду. Обычно каждому клапану присваивается идентификатор, и он отображается на карте в его фактическом местоположении относительно зданий и других постоянных объектов. Другая информация о клапане, такая как направление закрытия и координаты GPS, может быть встроена в карту в месте расположения клапана.

Способы обнаружения клапанов в полевых условиях различаются в зависимости от ресурсов, доступных пользователю. Пользователь может запросить карту в электронном виде на своем компьютере, чтобы определить соответствующее расстояние до клапана от неподвижных объектов, отметить их на распечатке в масштабе и взять ее в поле для помощи в поиске клапана. Коммунальное поисковое оборудование и металлоискатель могут помочь определить заглубленную крышку клапанной коробки. Устройства GPS полезны, если координаты клапана известны.

Картирование

- это непрерывный процесс, основанный на полевых измерениях и наблюдениях для разработки точных и масштабных карт, которые можно использовать как в электронном, так и в печатном виде.Карты должны постоянно и своевременно обновляться, чтобы отображать изменения, отраженные в строительстве как постройки. Полезно иметь копию системы распространения на вашем смартфоне, планшете или ноутбуке для использования в полевых условиях.

Обнаружение утечек

Утечки воды часто составляют значительную часть упущенной выгоды в системах водоснабжения. Если у вас есть кампус, который либо обрабатывает свою воду, либо покупает воду на границах кампуса и поддерживает систему распределения, утечки воды являются прямой потерей доходов для системы водоснабжения.Например, если 5 процентов воды в системе водоснабжения Университета штата Колорадо будет потеряно из-за утечек, это будет стоить более 100 000 долларов в год.

Для точного обнаружения утечек можно использовать самые разные стратегии и технологии. К ним относятся сравнение водного баланса субметра с использованием эталонного счетчика, полевые наблюдения и различные подслушивающие устройства. Эффективность этих стратегий зависит от материала трубы в вашей системе, глубины установки, типа почвы и т. Д.Часто программа профилактического обслуживания (PM) активного мониторинга водопроводных сетей для обнаружения и устранения утечек может окупиться за счет экономии воды. Если ресурсы недоступны или если система не принадлежит университету, программа обнаружения утечек PM может оказаться нерентабельной. Однако, чтобы сохранить и защитить целостность своей системы, водоканалы часто предоставляют эту услугу за небольшую плату или бесплатно.

Простое и экономичное устройство обнаружения утечек состоит из электронных заземляющих микрофонов.Это подслушивающие устройства, которые можно использовать на клапанах, гидрантах или вдоль водопровода. Окружающий шум, такой как движение транспорта, может мешать использованию этого типа оборудования, поэтому лучше всего попытаться определить утечки с помощью этого оборудования при низких уровнях окружающего шума, как правило, очень рано утром или ночью.

Предлагаются следующие основные шаги для обнаружения утечек с использованием этого типа оборудования:

  1. Выберите подходящее подслушивающее устройство для того места, где вы хотите начать прослушивание - лапа слона для асфальта или бетонной поверхности, стержень зонда для ландшафтной местности или магнит для пожарного гидранта.
  2. Присоедините подслушивающее устройство к модулю усилителя и наденьте наушники на
  3. Слушайте шум утечки и наблюдайте за дисплеем прибора
  4. Перейти к следующему логическому расположению и повторить процесс
  5. Выполните триангуляцию для определения места утечки

Если утечка не может быть точно обнаружена с помощью этого оборудования, последующие шаги могут включать в себя изоляцию подозрительного сегмента трубы и повторную проверку, чтобы увидеть, исчез ли шум. Важно попытаться отличить нормальное движение воды в трубе от утечки.Один из способов отличить использование от утечки - прекратить движение воды в трубе (например, перекрыв воду в ближайшем здании). Если утечку трудно обнаружить, то может потребоваться оборудование для обнаружения утечки с помощью коррелятора. Корреляторы можно купить или арендовать, либо нанять фирму, специализирующуюся на обнаружении утечек, для проведения расследования.

Водный аудит должен проводиться периодически (например, ежегодно) для оценки количества воды, потенциально потерянной из-за утечек.Водный аудит должен включать фактические или расчетные объемы потребленной воды:

  • С дозатором
  • Неизмерено, но оценено
  • Промывка пожарного крана
  • Использование в строительстве
  • Убыток во время основного перерыва

Вы можете получить оценку потерь из-за утечек, сравнив эти объемы потребления (после учета хранения) с объемом воды, подаваемой на главный счетчик (а), если сумма потерь из-за утечек превышает десять процентов от вашего годового потребления, то целесообразно начать тщательную оценку системы распределения для обнаружения утечек.Имейте в виду, что неточности в водном аудите могут быть внесены из-за кражи воды и погрешности счетчика; и то, и другое следует рассмотреть и по возможности решить.

AWWA предоставляет инструмент для измерения водоотдачи на своем веб-сайте:

http://www.awwa.org/resources-tools/water-knowledge/water-loss-control.aspx

Промывка

Ржавчина, образование бугорков (отложения продуктов коррозии), отложения отложений и рост слизи являются аспектами износа труб и застоя воды, которые могут привести к плохому качеству воды.Периодическая промывка основной воды с использованием системных гидрантов помогает удалить эти загрязнения и улучшить поток. Частота промывки может варьироваться от трех раз в год до одного раза в три года, в зависимости от возраста, конфигурации и состояния системы. Области распределительной системы с длинными мертвыми участками или низким потреблением воды могут потребовать более частой промывки, чем другие области.

Просмотрите видео промываемого гидранта.

Промывка всей системы должна быть, насколько это возможно, «однонаправленной», когда вода сливается с одного конца системы на другой.Это помогает увеличить скорость воды в каждой магистрали и помогает предотвратить прохождение «грязной» воды через ранее промытые сегменты или мимо них. Однонаправленная промывка достигается путем закрытия определенных клапанов, чтобы направить воду по выбранной магистрали в указанном направлении. Во время промывки цель состоит в том, чтобы достичь скорости 5 футов в секунду (как минимум, скорость должна превышать 2,5 футов в секунду) в каждой магистрали. Каждый гидрант следует промывать до тех пор, пока хлор и мутность не будут в пределах заданных параметров.Пределы содержания хлора и мутности могут зависеть от обычных показателей дезинфекции поставщика и возраста системы. Ниже приведен пример целей промывки:

  • Хлор: не менее 0,5 мг / л
  • Мутность: менее 3 NTU (нефелометрические единицы мутности)
  • Если параметры не достигнуты, промывайте гидрант не более 15 минут.

Слева: отбор проб пожарного гидранта во время однонаправленной промывки. Обратите внимание на диффузор и предохранительные конусы.
Справа: измерение давления при однонаправленной промывке.

Промывка всей системы может занять несколько недель и требует планирования и координации. Для комплексной программы промывки следует рассмотреть следующие мероприятия:

  • Согласование с оптовым поставщиком: Однонаправленная промывка может вытеснить из водопровода материалы, которые могут появиться в воде клиентов в другом месте. Если промывка с оптовым поставщиком не осуществляется одновременно, важно уведомить оптового поставщика воды, чтобы он был готов ответить на любые жалобы.
  • Уведомление для всех пользователей системы: это может быть рассылка по почте или электронная почта в масштабе всего учебного заведения. Образец абзаца уведомления показан в Приложении A.
  • Специальное уведомление и координация с важными пользователями, такими как больницы и диализные пациенты.
  • Подготовка оборудования для каждой бригады, включая диффузоры, предохранительные конусы, оборудование для дехлорирования, комплекты для отбора проб и ключи клапанов.
  • Соблюдение любых требований по дехлорированию: они могут быть введены на государственном уровне агентством по охране окружающей среды, в ведении которого находятся сбросы поверхностных вод.Требования могут варьироваться от отсутствия действий до дехлорирования на каждом пожарном гидранте.
  • Картирование каждой зоны с заранее спланированным закрытием клапана.

После планирования программы промывки каждая бригада промывки должна следовать одним и тем же процедурам, которые могут включать следующее:

  1. Планируйте ежедневную промывку, чтобы свести к минимуму неудобства для клиентов.
  2. Уведомите всех «критических» клиентов, которым может потребоваться отключить чувствительное оборудование.
  3. Медленно закройте необходимые клапаны, чтобы избежать гидравлического удара.
  4. Отметьте закрытые клапаны на карте как закрытые.
  5. Установить на гидранте с защитой для пешеходов, велосипедных дорожек и дорожного движения (конусы, флажки и т. Д., В зависимости от ситуации).
  6. Открыть пожарный гидрант для медленной промывки во избежание гидравлического удара. Просмотреть видео.
  7. Во время промывки следите за затоплением или эрозией.
  8. Образец при запуске и каждые пять минут. Периодически проверяйте качество (лучше всего подходит чашка из пенополистирола, потому что белая чашка позволяет легко визуально проверить наличие твердых частиц).
  9. Информация о промывке документа.
  10. Прекратите промывку, если давление в системе упадет ниже 20 фунтов на квадратный дюйм или если засорение водосборных бассейнов вызовет затопление или эрозию.
  11. Когда цели будут достигнуты, медленно закрывайте пожарный гидрант, чтобы избежать гидравлического удара.
  12. Откройте закрытый клапан и отметьте каждый клапан на карте (или сотрите ранее сделанные отметки «закрыто») по мере его открытия.

Проверка качества воды. Образец и проверка визуально и путем тестирования каждые пять минут.

Просмотрите видеоролик о тестировании пробы воды на хлор.

Образец листа документации по промывке включен в Приложение B. Следует использовать один лист на каждый промываемый гидрант.

При промывке следует соблюдать осторожность при эксплуатации пожарных кранов. Во избежание гидравлического удара гидрант следует открывать медленно; аналогично, при закрытии гидранта последние несколько оборотов должны быть очень медленными. Один случай быстрого закрытия пожарного гидранта в университете привел к гидравлическому удару, вызвавшему продольный разрыв длиной пять футов в чугунной водопроводной магистрали 40-летней давности, которая в остальном находилась в отличном состоянии.Гидрант с сухой бочкой всегда следует открывать полностью, а не частично, чтобы он не пропитал и не разрушил сухой колодец у основания и не дренировал должным образом при закрытии.


Эксплуатация и техническое обслуживание

Вершина

Дезинфекция

Водопровод должен быть продезинфицирован в соответствии со стандартом Американской ассоциации водопроводов (AWWA) для дезинфекции водопровода (C651-14).Стандарт AWWA допускает три варианта суперхлорирования труб и фитингов:

  1. Непрерывная подача (25 мг / л, время контакта 24 часа)
  2. Таблетка (25 мг / л, время контакта 24 часа)
  3. Подача оторочки (100 мг / л, время контакта 3 часа)

Наиболее распространенным методом является вариант 2, при котором таблетки наклеиваются лентой внутри секций трубы во время установки, а труба наполняется водой и оставляется на 24 часа перед промывкой и испытанием.

Процедура дезинфекции новой магистрали и фитингов:

  1. Трубопроводы и фитинги из суперхлорина (с использованием одного из утвержденных методов, описанных выше).
  2. Позвольте установить для соответствующего времени контакта.
  3. Дехлорирование путем выгрузки в заранее запланированное место.
  4. Промойте до фоновой концентрации хлора (приблизительно 0,5 мг / л).
  5. Измерьте хлор до и после промывки.
  6. Отобрать образец для бактериологического анализа (кишечная палочка).
  7. Просмотрите результаты, обычно доступные через 24 часа.
  8. Если результат «отрицательный» (т. Е. Колиформные бактерии отсутствуют), можно активировать новый трубопровод.

Шаг 3 требует координации между персоналом Объекта и подрядчиком, выполняющим работы.Сверххлорированная вода не может напрямую сбрасываться в ливневые системы или водотоки; это может привести к гибели рыбы. Подрядчики часто консервативны при приготовлении суперхлорированной воды, что приводит к концентрации хлора, намного превышающей 25 мг / л, требуемые стандартом. Концентрации могут варьироваться от 50 мг / л до 2000 мг / л. Персонал Объекта и подрядчик должны спланировать метод дехлорирования или место сброса, подходящие для сверххлорированной воды. Возможные варианты:

  • Поместите воду в контейнеры и добавьте витамин С или другой дехлорирующий химикат перед сбросом в ливневые системы
  • Сброс в наземный земляной пруд, который не будет напрямую попадать в ливневые системы
  • Сброс в канализацию с разрешения местных государственных очистных сооружений (POTW)

Объем обрабатываемой воды зависит от размера и длины трубы, а также от начальной концентрации суперхлорирования.При планировании сброса не забудьте учесть начальный объем трубы плюс дополнительные два или три объема трубы для снижения концентрации. Когда концентрация снижается до концентрации в питьевой воде, сброс может осуществляться в соответствии с местными или государственными требованиями к сбросу питьевой воды.

Приложение C является примером формы, которую персонал предприятия может предоставить подрядчикам для использования при дезинфекции труб.

Жалобы

Основная обязанность операторов распределительной системы - доставка чистой и приятной воды.Ко всем жалобам клиентов следует относиться серьезно и незамедлительно рассматривать их. Жалобы могут поступать по телефону, электронной почте или лично любому персоналу Объекта. Жалоба может быть доставлена ​​вежливо или с разочарованием. В любом случае лицо, получившее жалобу, должно выслушать и указать, какие шаги будут предприняты. Должна быть процедура передачи жалобы соответствующему лицу на Производственном объекте, расследования и принятия последующих мер.

Жалобы на низкое качество воды иногда неоднозначны, и системному оператору необходимо время, чтобы провести собеседование и понять проблемы клиента.Каждая жалоба должна быть расследована, чтобы определить, представляет ли качество воды угрозу для здоровья. Следственная работа может включать:

  • Опрос жильцов здания (лично или по электронной почте)
  • Проверка концентрации хлора в воде, температуры, внешнего вида, вкуса и запаха
  • Отбор проб на подозрительные примеси или загрязнители (например, кишечную палочку, медь, железо)
  • Промывка гидрантов и / или сантехники, если это указано в результатах испытаний, для попытки определить место возникновения проблемы
  • Наблюдение за внешним видом воды в разное время, например, после перерыва или праздничных выходных
  • Оценка коммунальных и строительных систем сантехники с помощью анализа чертежей

Любые последующие работы будут зависеть от характера и причины плохого качества воды.Это может включать в себя простые шаги, такие как объяснение аналитической информации или замену сантехнического оборудования, или сложные шаги, такие как перебазирование коммуникационных линий или изменение характеристик воды, поступающей в здание. Тип решения будет уникальным для каждой ситуации. Обратите внимание, что некоторые жалобы могут быть связаны с факторами, не зависящими от вас, и решение может просто включать обучение клиента.

Приложение D - это образец формы отслеживания жалоб, которую можно использовать для каждой полученной жалобы клиента.

Даты и типы жалоб могут быть включены в картирование коммунальных предприятий в качестве слоя. Отображение места и даты каждой жалобы может помочь проиллюстрировать закономерности, указывающие на проблемы в системе распределения.

Учет

Хотя это зависит от стоимости воды в данном районе, как правило, получение данных счетчика воды, по крайней мере, до уровня здания, является разумным вложением для учреждения. Подробные данные о водопотреблении важны для выявления проблем в отдельных зданиях.Кроме того, общие данные по отдельным зданиям можно сравнить с эталонными счетчиками, чтобы определить утечки в распределительной системе. Конечно, чтение и запись данных на регулярной основе - это постоянные расходы; однако программное обеспечение служебной базы данных может помочь справиться с этой задачей.

Пример того, как могут быть полезны замеры: в одном университете для лошадей были поилки для лошадей, и в одной из обслуживающих их подземных линий образовалась утечка. Земля в этой области была глинистой, поэтому вода исчезла под землей, и на поверхности не было никаких следов утечки.Когда ежемесячные показания субметра в здании оказались на сотни тысяч галлонов выше нормы, началось расследование, которое привело к обнаружению проблемы. Если бы не было субметра, утечка не была бы обнаружена из-за шума гораздо более крупных счетчиков воды, охватывающих весь кампус, и могла бы продолжаться в течение месяцев или даже лет.

Некоторые университеты используют измерения в реальном времени, которые обеспечивают почти мгновенную обратную связь об использовании коммунальных услуг. Если можно управлять данными и установить соответствующие «аварийные» уровни, эти измерительные системы могут оказаться весьма ценными для быстрого выявления проблем в системе.Тем не менее, во многих кампусах персонал производственных мощностей слишком ограничен, чтобы устанавливать, поддерживать и контролировать подобные системы, что ограничивает их ценность.

Счетчики

предназначены для измерения и отображения количества воды, проходящей через заданную точку в системе. Доступно как минимум восемь различных типов счетчиков, в зависимости от диапазона измеряемого расхода и размера трубы, на которой будет установлен счетчик. В следующей таблице перечислены различные типы счетчиков, их возможности и типичные области применения.

Измеритель
Тип счетчика Диапазон расхода Размер и типичное использование
Диск или поршень (поршневой. Пример - нутационный диск) Широкий ассортимент Малые расходомеры (от 3/4 до 2 дюймов) обычно для использования в жилых помещениях
Соединение (два метра в одном) Низкий диапазон и высокий диапазон имеет компоненты большого размера (например, 8 дюймов) для высоких расходов и компонент малого смещения для низких расходов.Используется в коммерческих и основных расходомерах
Турбина (измеритель скорости) Высокий расход Большой (например, от 2 до 36 дюймов). Часто используется для полива. Неточная низкая скорость потока.
Винт (измеритель скорости) Высокий расход Большой (например, от 2 до 36 дюймов). Часто используется для полива. Неточная низкая скорость потока.
Вентури (нет внутренних деталей, мешающих потоку) Расход от среднего до высокого Большой.Может использоваться для источника воды или пожаротушения. Не следует хоронить.
Пропорциональный Расход от среднего до высокого Большой. Может использоваться для источника воды или пожаротушения.
Магнитный Очень точный в широком диапазоне Большой. Используется для промышленного применения. Хранить в сухом виде.
Соник Очень точный в широком диапазоне Все размеры (от 1/4 до> 100 дюймов) .Используется для промышленного применения, не разрушается твердыми частицами

При использовании составных счетчиков показания счетчика суммируются для общего расхода через узел счетчика. В условиях высокого расхода работают оба измерительных узла.

Измерители должны быть установлены правильно для повышения точности; несоответствующие прямые участки трубопровода до или после счетчика могут вызвать значительную погрешность. Счетчики следует периодически проверять на точность, что обычно означает снятие устройства и отправку его в испытательную лабораторию.Периодичность тестирования составляет от одного до четырех лет, в зависимости от типа и размера счетчика.

Стандарты

AWWA для различных типов счетчиков описывают требуемые характеристики каждого счетчика для использования в системах водоснабжения. Кроме того, AWWA издает несколько руководств по выбору, установке и определению размеров счетчиков воды.

Сертифицированные операторы

Федеральные правила первичной питьевой воды (40 CFR, часть 141.130 (c)) требуют, чтобы каждый штат разработал и внедрил программу сертификации операторов.Каждая система очистки, хранения и распределения воды, которая соответствует федеральному определению системы водоснабжения общего пользования, должна находиться под наблюдением сертифицированного оператора, который несет прямую ответственность за систему. Основные задачи сертифицированного оператора:

  • Обеспечение подачи безопасной и приятной питьевой воды в каждый системный кран
  • Обеспечение адекватных объемов и давления для всех целей, включая пожаротушение

Для достижения этих целей в обязанности оператора входят:

  • Эксплуатация и обслуживание системы
  • Отбор проб
  • Делопроизводство
  • Устранение неисправностей
  • Связи с общественностью
  • Безопасность
  • Администрация

Государства должны вести реестр квалифицированных операторов, которые выполнили государственные требования, разработанные в соответствии с 40 CFR.142,16 (ч) (2). Программа сертифицированного оператора обычно имеет разные уровни и типы сертифицированных операторов, каждый со своим набором требований и тестов. Например, может быть четыре или более классификации операторов водоочистных сооружений в зависимости от типа и размера системы и три или более классификации операторов системы распределения в зависимости от обслуживаемого населения. Чтобы оценить требования сертифицированного оператора, подходящие для вашей системы, посетите веб-страницу агентства по охране окружающей среды вашего штата и свяжитесь с лицом, ответственным за программу сертифицированного оператора в вашем штате, или с соответствующим региональным офисом EPA, контактную информацию которого можно найти на сайте www.epa.gov/epahome/regions.htm.

Обратите внимание, что регистрация и планирование тестирования могут быть длительным процессом, требующим многих месяцев.

Готовность к чрезвычайным ситуациям

Угрозы и стихийные бедствия, такие как землетрясения, наводнения, пожары, торнадо, экстремальные погодные условия, терроризм и отключение электроэнергии, - это события, которые менеджеры систем водоснабжения должны планировать. Если оперативный персонал не готов принять необходимые меры для сведения к минимуму последствий таких бедствий, эти проблемы могут вызвать более серьезные последствия с точки зрения человеческих потерь и имущественных потерь.

Некоторые из наиболее важных элементов системы распределения воды во время стихийного бедствия - это хранение, перекачка и возможность доставки безопасной питьевой воды из альтернативных источников. Чрезвычайные ситуации, связанные с землетрясениями, часто сопровождаются пожарами и отключениями электроэнергии. Следовательно, если система распределения сильно зависит от насосов, нехватка электричества и нехватка накопительных мощностей могут ограничить или снизить способность тушить пожар. Важно иметь дизельные генераторы или генераторы природного газа для работы насосов в качестве резерва.

Большинство учреждений имеют письменный план действий в чрезвычайных ситуациях, одним из компонентов которого должен быть вопрос «кто, что, когда и где», связанный с системой хранения и распределения воды. Настольные упражнения, обновления планов и карты являются важными элементами любого плана действий в чрезвычайных ситуациях. Как минимум, план действий в чрезвычайных ситуациях должен включать:

  • Результаты оценки уязвимости
  • Номера телефонов сотрудников организации, местных сотрудников по чрезвычайным ситуациям, государственных и федеральных агентств
  • Организационная схема
  • Восстановление рабочего плана, в котором описаны шаги для возобновления нормальной работы
  • Конкретная контактная информация для местных и региональных агентств, таких как водоснабжение, здравоохранение, полиция и пожарные
  • Процедуры связи

Когда кризис уже начался, коммуникация с общественностью и средствами массовой информации имеет решающее значение для эффективного управления.Большинство образовательных учреждений за последние несколько лет значительно продвинулись в разработке протокола и команды реагирования на инциденты с указаниями о том, кто связывается со СМИ, когда и с какой информацией. Если процедуры связи не были запланированы, их следует рассмотреть и включить в план аварийных операций.

Целостность системы водоснабжения до и во время стихийного бедствия должна быть оценена, а компоненты должны быть изменены по мере необходимости. Ниже приведены некоторые инструменты оценки:

  • Раннее обнаружение и предупреждение посредством мониторинга и наблюдения системы распределения в реальном времени
  • Комплект для аварийного отбора проб, содержащий емкости для проб, такие как бутылки из полиэтилена высокой плотности, пробирки на 40 мл и стеклянные янтарные бутылки; отбор проб может потребоваться на месте происшествия, с резервными или дублированными пробами, а также в фоновом месте

Управление перекрестными соединениями

Перекрестное соединение - это общий термин, обозначающий, когда в систему питьевой воды попадает непитьевая вода.Это может вызвать смешивание загрязненной воды с водопроводной водой и потенциально создать опасные условия. Поставщик воды (местное предприятие водоснабжения или университет, если он владеет системой распределения) несет ответственность за обеспечение безопасной питьевой водой; следовательно, эта организация обычно несет ответственность за минимизацию рисков перекрестных соединений. В то время как перекрестные соединения непосредственно с водопроводом случаются время от времени, большинство перекрестных соединений происходит через события обратного потока (противодавление или обратная сифонация).

Обратный сифон возникает при низком или отрицательном давлении в системе распределения воды. Классический пример, который часто можно увидеть в университетском городке, - это шланг, прикрепленный к раковине крана в лабораторном здании. Если этот шланг находится в раковине, заполненной сточными водами, и в местной системе водоснабжения происходит событие низкого давления (разрыв водопровода или открытие гидранта), эти сточные воды могут быть откачаны обратно в систему питьевого водоснабжения.

Противодавление, с другой стороны, возникает, когда негабаритный источник подключен к источнику питьевой воды, а негабаритный источник работает при более высоком давлении.Например, система орошения теплицы может быть подключена к водопроводу, не предназначенному для питья, летом, когда он доступен, но затем работать от источника питьевой воды зимой, когда неочищенная вода для орошения недоступна. Если эти системы не изолированы должным образом, негорючая вода может работать при более высоком давлении, чем система питьевой воды, и существует значительный потенциал перекрестного загрязнения.

Существует четыре типа устройств предотвращения обратного потока (BFP): вакуумные прерыватели, узлы двойного обратного клапана (двойная проверка), узлы обратного потока пониженного давления (RP) и воздушные зазоры.Воздушный зазор - это самое простое и надежное устройство BFP, но оно не применимо во всех приложениях. Какой тип устройства BFP требуется в каждой ситуации, зависит от уровня потенциальной опасности (насколько легко для этого устройства будет обратный поток в водопровод?) И потенциального риска (какие присутствующие загрязнители могут повлиять на питьевое водоснабжение?). Местный водопроводчик, скорее всего, будет иметь правила, определяющие, какие ситуации требуют какого уровня защиты. Еще один полезный ресурс - это руководство AWWA: M14 Recommended Practice for Backflow Prevention & Cross-Connection Control, Third Edition (2004).

Чтобы защитить систему питьевого водоснабжения от перекрестного загрязнения, важно взглянуть на проблему с разных уровней. Во-первых, определите потенциальные источники (лаборатории, состав котла, состав градирни и т. Д.) И обеспечьте защиту других лиц, находящихся на этом объекте. Часто можно использовать воздушный зазор, но может потребоваться тестируемое устройство BFP. Следующим уровнем защиты является установка устройства BFP на входе в здание; это защищает здания на территории кампуса от любых событий в соседних зданиях и защищает водопровод.Наконец, местное коммунальное предприятие может потребовать устройства BFP на всех точках измерения, что в ситуации с главным счетчиком приведет к защите BFP на уровне кампуса.

Одобренные тестируемые устройства предотвращения обратного потока при пониженном давлении (два параллельно, чтобы избежать нарушения подачи воды в здание во время ежегодных испытаний).

Еще один уровень защиты, используемый в некоторых зданиях с повышенным риском, заключается в наличии внутри здания как «бытовой», так и «промышленной» системы водопровода.Бытовая система обслуживает кухни, ванные комнаты и зоны питьевых фонтанов, где обитатели могут пить воду. Промышленная вода будет поставлять лабораторные раковины и механическое оборудование. Эти две системы будут изолированы устройствами BFP (часто устройством RP) на входе в здание. Обратите внимание, что в этом сценарии должен быть отдельный трубопровод как для горячей, так и для холодной воды.

Поддержание защиты BFP требует значительных кадровых ресурсов. И двойные проверки, и устройства RP требуют ежегодного тестирования и обслуживания.Во время этого испытания необходимо перекрыть воду. По этой причине Университет штата Колорадо сделал своим стандартом установку двух устройств параллельно у каждого входа в здание, чтобы избежать перебоев с водой в здании (устройства можно изолировать и протестировать независимо). Это значительно упрощает процедуру тестирования, но удваивает количество устройств, которые необходимо протестировать. В настоящее время в CSU ежегодно проходят испытания более 700 устройств BFP.

Тестирование оборудования BFP может иметь большое влияние на бюджеты на техническое обслуживание.Тестирование должно проводиться сертифицированными тестировщиками. В больших кампусах вполне вероятно, что штатные сотрудники сохранят этот сертификат и проведут тестирование.

Еще одна вещь, которую следует учитывать при проектировании для установки устройств BFP: устройства RP обеспечивают один из самых высоких уровней защиты; однако они могут сбрасывать значительные объемы воды. Есть режим сбоя, который может привести к непрерывному дампу. В результате при установке этих устройств крайне важно, чтобы в помещениях с оборудованием был обеспечен надлежащий дренаж и чтобы в дренажных каналах пола не было мусора.Другой вариант - установить эти устройства снаружи, чтобы в случае свалки они могли безвредно стекать за пределы здания, но устройство RP не может быть установлено ниже уровня земли, поэтому в морозном климате они должны быть помещены в изолированные и обогреваемые коробки.

Устройства предотвращения обратного потока, расположенные снаружи в хотбоксе, для предотвращения замерзания.


Восстановленная вода и сточные воды все шире рассматриваются для использования в системах орошения, смыва туалетов и противопожарной защиты.Хотя в некоторых штатах все еще ограничивается использование очищенной воды, эти законодательные ограничения пересматриваются. Свяжитесь с местным водоканалом, чтобы узнать об ограничениях на использование очищенной воды. Некоторые примеры методов и преимуществ описаны в следующих параграфах.

  • Серая вода, используемая для смыва и орошения унитазов. Воду из раковины, душа и стирки можно собирать, фильтровать и повторно использовать для смыва и орошения туалетов. Преимущества включают экономию очищенной воды и более низкие счета за коммунальные услуги.
  • Очищенная (очищенная) вода в отдельной системе пожаротушения. Очищенные сточные воды обычно не подходят для повторного использования в качестве питьевой воды, но могут храниться и использоваться для тушения пожаров. 1 Для этого требуется двойная распределительная система: одна для питьевой воды, а другая для пожаротушения. Преимущества включают меньший диаметр трубы для питьевой системы при более низкой стоимости и меньшем возрасте воды, что приводит к меньшему количеству проблем с качеством. К недостаткам можно отнести более высокие капитальные затраты на двойные системы распределения.
  • Закачка очищенной воды для защиты от проникновения соленой воды. Очищенные сточные воды могут закачиваться в прибрежные районы для сдерживания проникновения соленой воды в водоносные горизонты питьевой воды.

Двойные системы могут использоваться в зданиях в соответствии с требованиями Международного сантехнического кодекса (IPC). Трубопроводы для оборотной воды должны быть фиолетового цвета. В Денвере, штат Колорадо, есть крупномасштабная система распределения фиолетовых труб, в которой очищенные сточные воды используются в промышленности и для орошения.

Некоторые сообщества, обеспокоенные перекрестными соединениями или обратным потоком в питьевые системы, все еще сопротивляются использованию сырой или серой воды для ирригационных систем. Это подчеркивает важность надежной системы контроля перекрестных соединений и тщательного тестирования и ведения документации.


Размер и источник водной системы определяют тип необходимой очистки. Самые маленькие и простые системы требуют дезинфекции как минимум обработки.Если источником являются поверхностные воды или грунтовые воды, находящиеся под воздействием поверхностных вод, то также может потребоваться фильтрация. Более крупные системы, обслуживающие нетрансходные группы населения численностью более 10 000 человек, должны обеспечивать обработку, которая включает дезинфекцию, а также отвечает требованиям мутности и уровням загрязнения.

Маленькая система имеет меньше требований к отбору проб и анализу, чем большая система; тем не менее, им нужно управлять так же старательно. Вспышки заболеваний произошли в небольших системах и могут иметь разрушительные последствия с точки зрения воздействия на здоровье человека и связей с общественностью.Следующие пять основных категорий должны быть рассмотрены при управлении малой системой водоснабжения:

  • Соответствие нормативным требованиям
  • Управление водными ресурсами
  • Лечение
  • Распределение
  • Персонал

Большинство проблем и наибольшее количество нарушений в небольших системах связаны с отбором проб кишечной палочки и оценкой данных. Проблемы включают несоблюдение частот мониторинга и неправильные вычисления данных.

Планирование - ключевой элемент в управлении небольшими водными системами.Необходимо уделять внимание соблюдению нормативных требований и финансированию обученного персонала, эксплуатации / технического обслуживания системы, капитальному ремонту, ремонту инфраструктуры и реагированию на катастрофы. Небольшая система должна иметь следующие планы и регулярно обновляться:

  • План мониторинга
  • Генеральный план
  • План капитального ремонта
  • Финансовый план на 10 лет

У большинства государственных природоохранных агентств есть представители, назначенные для оказания помощи небольшим системам.Регулирующие органы всегда очень полезны и обычно больше заинтересованы в приведении систем в соответствие, чем в наложении штрафов.


Питьевая вода регулируется Законом о безопасной питьевой воде (SDWA) 1974 года и поправками к нему. Федеральные нормативные акты, принятые в рамках SDWA, можно найти в 40 CFR, части 141, 142 и 143. Большинству штатов предоставлено преимущественное право, и экологическое агентство штата является основным органом по обеспечению соблюдения федеральных нормативных актов.Нормативные акты штата часто строго следуют федеральным постановлениям.

Правила питьевой воды регулируют требования к очистке, мониторингу, распределению и отчетности. Специальные правила безопасной питьевой воды были обнародованы по множеству тем, включая уровни загрязнения для десятков компонентов (включая кишечную палочку, свинец, медь, мышьяк), очистку поверхностных вод, грунтовые воды, рециркуляцию обратной промывки фильтров, побочные продукты дезинфекции, радионуклиды, уведомление общественности и т. Д. стандартизованный мониторинг, отклонения, требования к отбору проб, аналитические методы, лабораторная сертификация, отчетность, ведение документации, уведомления, сертифицированные операторы и небольшие системы.Правила занимают сотни страниц.

В следующих параграфах дается краткое изложение некоторых тем, включенных в федеральные правила и нормативы большинства штатов в отношении питьевой воды.

Стандарты загрязняющих веществ

Загрязняющие вещества в питьевой воде регулируются стандартами, установленными Агентством по охране окружающей среды США. Максимальные уровни загрязнения (MCL) - это законодательно закрепленные ограничения, применяемые к общественным системам водоснабжения. Их можно сгруппировать в шесть основных категорий:

  • Микроорганизмы
  • Дезинфицирующие средства
  • Побочные продукты дезинфекции
  • Неорганические химические вещества
  • Органические химические вещества
  • Радионуклиды

Цели максимального уровня загрязнения (MCLG) - это неосуществимые цели общественного здравоохранения, ниже которых нет известного или ожидаемого риска для здоровья.Большинство загрязнителей первичной питьевой воды имеют установленную ПДК и более низкую ПДК. Одним из примеров является свинец, у которого MCL составляет 0,015 мг / л, а MCLG - ноль.

Вторичные стандарты - это не имеющие юридической силы руководящие принципы, регулирующие загрязняющие вещества, которые могут вызывать косметические эффекты, такие как изменение цвета кожи или зубов, или эстетические эффекты (вкус, запах или цвет) в питьевой воде. Вторичные стандарты не подлежат исполнению. Отдельные штаты могут принять вторичные стандарты в качестве обязательных, поэтому всегда лучше проконсультироваться с нормативными актами штата в дополнение к федеральным постановлениям.

По следующей ссылке представлены текущие ПДК, ПДУ, вторичные стандарты и нерегулируемые загрязнители для регулируемых на федеральном уровне загрязнителей питьевой воды: http://www.epa.gov/safewater/contaminants/index.html.

Требования к мониторингу и анализу

Федеральные и государственные нормативные акты по питьевой воде предусматривают особые требования к мониторингу загрязнения в зависимости от источника воды в системе водоснабжения, обслуживаемого населения и типа системы (например,g., кратковременный или непреходящий). Правила описывают типы анализов, частоту и количество собираемых проб. Колледжи и университеты могут быть обязаны проводить собственный мониторинг, если они регулируются своим государством как «последовательная система» или представляют собой небольшую систему, отвечающую определению государственной системы водоснабжения. Системный мониторинг необходимо планировать и описывать в письменном плане мониторинга. Указаны аналитические методы, которые должны выполняться лабораториями, сертифицированными для каждого метода.

Отчетность и учет

Требования к отчетности включают аналитическую отчетность, уведомление потребителей в случае нарушения (нарушения классифицируются в зависимости от их серьезности) и годовые отчеты о доверии потребителей. Требования к ведению записей указаны для различных данных, собранных во время мониторинга системы; например, бактериологические записи должны храниться не менее 5 лет, а химические анализы - не менее 10 лет.

Требования к лечению

Федеральные и государственные нормативные акты по питьевой воде устанавливают критерии, согласно которым фильтрация требуется в качестве метода очистки общественных систем водоснабжения, снабжаемых поверхностными или грунтовыми водами под прямым влиянием поверхностных вод.Требуется фильтрация до заданной эффективности вместо MCL для определения мутности и некоторых вирусов и бактерий. Свинец и медь регулируются посредством определенных требований к обработке или контролю коррозии в дополнение к MCL.

Остаточные и побочные продукты дезинфицирующего средства

Остаточные концентрации дезинфицирующего средства для систем, необходимые для фильтрации, указываются на входе в систему распределения и в системе распределения. Кроме того, у хлора есть ПДК, который не может превышать 4.0 мг / л на кране. Побочные продукты дезинфекции, включая тригалометаны и галоуксусную кислоту, которые могут представлять опасность для здоровья, могут образовываться в результате реакции дезинфицирующего средства (например, хлора) с встречающимися в природе веществами в воде.

Полезная ссылка на федеральные постановления: http://www.ecfr.gov/cgi-bin/text-idx?tpl=/ecfrbrowse/Title40/40tab_02.tpl

Перейдите к Частям 141 и 142.

Еще одна полезная ссылка для оценки того, как и когда применяются различные правила к системам водоснабжения, - это www.epa.gov/safewater/publicoutreach/quickreferenceguides.html.

Ссылки на государственные нормативные акты обычно можно найти на веб-страницах экологических агентств каждого штата.


Приложение A. Образец уведомления о промывке

ДЛЯ НЕМЕДЛЕННОГО ВЫПУСКА

** Дата **

Контактное лицо: менеджер по связям с общественностью

*** Имя, телефон, e-mail ***

*** Название предприятия *** Будет промывать систему распределения воды Начало *** дата ***

Коммунальные бригады кампуса приступят к промывке водораспределительной системы *** дата ***, если позволит погода, с 7 a.м. до 17:00 с понедельника по пятницу примерно на восемь недель.

Во время этого процесса открываются пожарные гидранты, и вода промывается с высокой скоростью, очищая трубы и удаляя осадок, который может повлиять на вкус и цвет воды. Промывка - это важная стратегия профилактического обслуживания системы распределения воды, которая помогает поддерживать качество воды и сохранять ее свежей.

Промывка начнется между *** опишите местоположение или улицы, где начнется промывка ***, и продвинется на восток через кампус, заканчивая *** конечным местоположением ***.Бригады будут работать с севера на юг, указав *** название *** Street как приблизительную северную границу и *** name *** Street как южную границу. Будьте осторожны с людьми, работающими на улицах в это время, и соблюдайте правила движения транспорта.

Иногда внезапный поток воды может вызвать отложения в трубах и сделать воду мутной или обесцвеченной. Эти отложения не вредны, но они могут повлиять на эксперименты или испачкать белье. Если вы заметили мутную или обесцвеченную воду, дождитесь завершения промывки поблизости, снимите все аэраторы или фильтры с водопровода и налейте холодную воду, пока она не очистится.Эту воду можно использовать для растений или озеленения.

Обычно этот процесс не прерывает подачу воды, но иногда случается. Чаще встречается потеря давления воды.

Для получения дополнительной информации просмотрите наши часто задаваемые вопросы (FAQ) на странице *** укажите адрес веб-сайта ***. Вы также можете позвонить или написать по электронной почте: *** телефоны и электронная почта контактного лица ****

Приложение B. Образец листа документации по промывке

ФОРМА ИСПЫТАНИЯ ПРОМЫВКИ

КАМПУС

НАЗВАНИЕ ПЛОЩАДКИ:

ДАТА

ЭКИПАЖ:

НОМЕР ГИДРАНТА

ИНФОРМАЦИЯ О ГИДРАНТЕ (ГОД, СОСТОЯНИЕ)

ПРОМЫВКА НАЧАЛАСЬ В: (ДАТА, ВРЕМЯ)

ВОПРОСЫ ДРЕНАЖА

СТАТИЧЕСКОЕ ДАВЛЕНИЕ

РАСХОД (ПРИ ИЗМЕРЕНИИ)

ВОДА ВЫГЛЯДИТ ЯСНОЙ (ВРЕМЯ)

ИСПЫТАНИЯ НА МУТНОСТЬ (ДОЛЖНО БЫТЬ НИЖЕ 3)

ТЕСТЫ ХЛОРА (ДОЛЖНЫ БЫТЬ МЕЖДУ 0.2 И 0,5)

ВРЕМЯ

РЕЗУЛЬТАТ (NTU)

ВРЕМЯ

РЕЗУЛЬТАТ (мг / л)

сдался из-за мутности ОТКАЗАЛСЯ ОТ ХЛОРА

КОММЕНТАРИИ:

Скорость потока дает полезную информацию, если ни один из клапанов не закрыт.Если клапаны закрыты, скорость потока может быть измерена, но ее не следует рассматривать как репрезентативную для истинной производительности гидранта.

Приложение C. Форма для дезинфекции и тестирования водопровода

КОПИЯ ОТПРАВЛЕНА:

Форма для дезинфекции

Файл менеджера проекта CSU:

Ред. D

CSU Коммунальные службы:

Общая информация о проекте:

Университетский городок:

Местонахождение: (приложить карту)

Номер проекта:

Дата и время:

Погода:

Главный подрядчик:

Инспектор CSU:

Субподрядчик:

Информация о строительстве системы водоснабжения:

Длина водопровода: (футы)

№клапанов:

Диаметр водопровода: (дюймы)

Кол-во тройников:

Материал трубы:

Объем водовода (галлон):

Информация о дезинфекции:

Метод дезинфекции: (отметьте галочкой один вариант)

Время и дата начала:

Непрерывная подача (25 мг / л, время контакта 24 часа)

Подрядчик по дезинфекции:

Таблетка (25 мг / л, время контакта 24 часа)

Метод измерения содержания хлора:

Подача оторочки (100 мг / л, время контакта 3 часа)

Удаление суперхлорированной воды методом:

Метод утилизации одобрен:

Запись о дезинфекции:

Объем смыва (галлон):

Измерение хлора (мг / л)

Время

Место сброса промывочной воды:

Концентрация хлора в начале промывки (мг / л)

Концентрация хлора в конце промывки (мг / л)

Время взятия проб на бактериологическое исследование:

Результат:

Запись об испытаниях под давлением:

Показания манометра

Время

Показания манометра

Время

Дата:

Подпись:

Приложение D.Образец формы отслеживания жалоб клиентов

Информация о жалобе

Получил жалобу:

Дата: Время:

Жалоба клиента:

Телефон:

Адрес:

Характер жалобы:

Дополнительные комментарии:

Информация о расследовании

Исследовано:

Дата: Время:

Выводов:

Предпринятые корректирующие действия:

Продолжение

Продолжение:

Дата: Время:

Контактное лицо для клиентов:

Отзывов от клиента:


1.ДиДжиано, Ф. А. Февраль 2009 г. «Преимущества переноса противопожарной защиты на очищенную воду». Журнал AWWA , 65-74.


Дагостино, Франк и др. 2005. Механические и электрические системы в строительстве и архитектуре . Нью-Йорк: Прентис-Холл.

Управление водных программ. 2005. Эксплуатация и обслуживание системы водоснабжения. Сакраменто: Калифорнийский государственный университет.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
