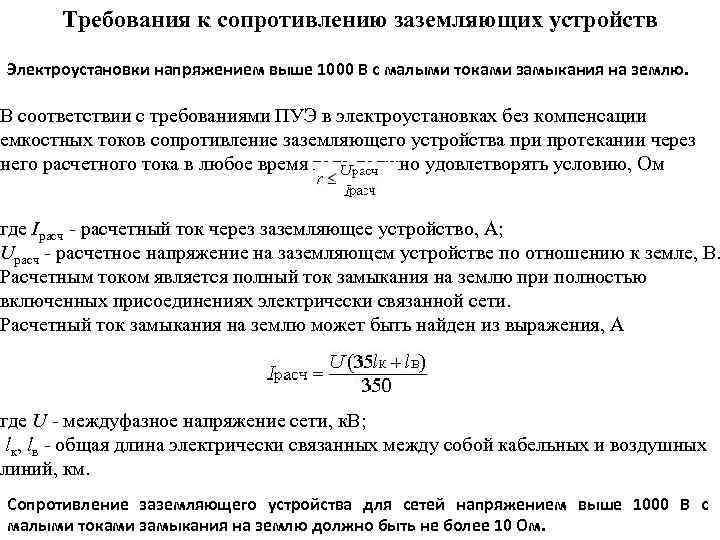

Требования к сопротивлению заземлителя молниезащиты
Тема заземления молниезащиты не такая простая, как может показаться на первый взгляд. В нормативных документах встречаются лишь требования по сопротивлению заземлителя, но при этом нет требований по конфигурации заземлителей. Рассмотрим различные ТНПА по данной теме.
Не будем углубляться в проблемы заземления, пусть этим занимаются соответствующие специалисты.
Изначально я хотел посвятить тему только заземлению отдельно стоящего молниеприемника, но потом решил вспомнить все требования, предъявляемые к заземлителям молниезащиты. Ну… или почти все =)
ТНПА РБ:
ТКП 336-2011 (Молниезащита зданий и сооружений и инженерных коммуникаций).
7.2.3 При рассмотрении рассеивания высокочастотного тока молнии в земле и с целью минимизирования любых опасных перенапряжений, конфигурация и размеры системы заземления являются важными критериями. Как правило, рекомендуется низкое сопротивление заземления (не более 10 Ом, измеренное на низкой частоте).
ТКП 339-2011 (Вместо ПУЭ).
6.2.8.5 Защиту от прямых ударов молнии ОРУ следует, по возможности, выполнять отдельно стоящими молниеотводами, установленными по периметру подстанции. Молниеотводы необходимо предусматривать на максимальном удалении от зданий ОПУ, ГЩУ, РЩ. Отдельно стоящие молниеотводы должны иметь обособленные заземлители с сопротивлением не более 80 Ом при импульсном токе 60 кА.
ТКП 181-2009 (02230) (Правила технической эксплуатации электроустановок потребителей).
5.9.1 Электроустановки Потребителей должны иметь защиту от грозовых и внутренних перенапряжений, выполненную в соответствии с требованиями правил устройства электроустановок. Величина сопротивления заземлений молниеотводов, если вблизи них во время грозы могут находиться люди, не должна превышать 10 Ом.
Таблица Б.29.1 Наибольшие допустимые сопротивления заземляющих устройств:
Отдельно стоящий молниеотвод — 80 Ом.
ТНПА РФ:
ПУЭ 7 (Правила устройства электроустановок).
4.2.137. Защиту от прямых ударов молнии ОРУ, на конструкциях которых установка молниеотводов не допускается или нецелесообразна по конструктивным соображениям, следует выполнять отдельно стоящими молниеотводами, имеющими обособленные заземлители с сопротивлением не более 80 Ом при импульсном токе 60 кА.
РД 34.21.122-87 (Инструкция по устройству молниезащиты зданий и сооружений).
8 … До недавнего времени для заземлителей молниезащиты нормировалось импульсное сопротивление растеканию токов молнии: его максимально допустимое значение было принято равным 10 Ом для зданий и сооружений I и II категорий и 20 Ом для зданий и сооружений III категории. При этом допускалось увеличение импульсного сопротивления до 40 Ом в грунтах с удельным сопротивлением более 500 Ом×м при одновременном удалении молниеотводов от объектов I категории на расстояние, гарантирующее от пробоя по воздуху и в земле. Для наружных установок максимально допустимое импульсное сопротивление заземлителей было принято равным 50 Ом.
РД 34.45-51.300-97 (Объем и нормы испытаний электрооборудования).
Таблица 28.1 — Наибольшие допустимые сопротивления заземляющих устройств:
Отдельно стоящий молниеотвод — 80 Ом.
Вывод: в очередной раз можно убедиться, что нормативные документы в части проектирования электроустановок в РБ и РФ мало чем отличаются.
Советую почитать:
⚡ Проверка и осмотр устройств молниезащиты зданий и сооружений
В этой статье расскажем о мерах предпринимаемых для защиты зданий от ударов молний, о проектировании молниезащиты и ее проверках на всех этапах жизненного цикла здания
| Получить КП и смету за 2 часа |
Проверка устройств молниезащиты зданий
В этой статье расскажем о мерах предпринимаемых для защиты зданий от ударов молний, о проектировании молниезащиты и ее проверках на всех этапах жизненного цикла здания
Вызвать лабораторию!
Анатолий Чернов
Инженер электроизмерительной лаборатории «ЭлектроЗамер»
Введение.
Опасность ударов молнийМолния ― это природное явление, сопровождаемое электрическим искровым разрядом, свечением канала этого разряда и громким взрывоподобным звуком (грозовыми раскатами). Во время этого явления электрическая энергия преобразуется в тепловую, световую и звуковую.
Молнии происходят во время грозовой активности в атмосфере. Эти разряды бывают как между грозовыми облаками (внутриоблачные), так и между облаками и поверхностью земли (молнии облако-земля). По последним научным данным частота ударов молний на нашей планете составляет примерно 44 ± 5 раз в секунду. При этом 75 % всех молний внутриоблачные, а лишь 25 % ударяют по поверхности земли. Как правило, молния, бьющая в поверхность земли, поражает самое высокое здание или сооружение из всех близлежащих. Также на больших открытых площадях (поле, поляна, поверхность воды) они могут поражать одиноко стоящие строения, деревья или даже людей.
Главными опасными и разрушительными факторами этого явления являются температура, сила растекающегося тока и ударная волна.
В канале прохождения молнии происходит нагревание воздуха и твёрдых тел до огромных температур (более 20000-30000 °С), величина силы тока достигает 10000-500000 А. Ударная волна возникает близко к каналу разряда и на небольших расстояниях может разрушать здания, сооружения, деревья, травмировать людей даже без поражения током.
Молниезащита
В процессе разряда молнии происходит мощный электромагнитный импульс. Этот импульс представляет собой возмущение электромагнитного поля с возникновением наведённых напряжений и токов в различных проводниках, элементах электрического и электронного оборудования. В результате его возникновения возможен выход из строя изоляции электрооборудования, трансформаторов, полупроводниковых приборов и электронных элементов. Основным способом защиты от электромагнитного импульса является экранирование. Также широкое распространение получили устройства защиты от импульсных перенапряжений УЗИП.
В энергетике защита от молний и их вторичных проявлений является важнейшей задачей, т.к. энергетическое оборудование: силовые трансформаторы, выключатели, оборудование ОРУ является весьма дорогостоящим и зачастую уникальным. Поломки или даже временный выход из строя оборудования высоковольтных подстанций может поставить под угрозу систему энергоснабжения целых городов, районов, а в случае с перебоями в работе ПС-750 кВ и выше могут быть нарушены перетоки мощности между АЭС, ГЭС и частями энергосистемы России.
Обратимся к ПУЭ:
“
Защита от грозовых перенапряжений РУ и ПС осуществляется:
- от прямых ударов молнии — стержневыми и тросовыми молниеотводами;
- от набегающих волн с отходящих линий — молниеотводами от прямых ударов молнии на определенной длине этих линий защитными аппаратами, устанавливаемыми на подходах и в РУ, к которым относятся разрядники вентильные (РВ), ограничители перенапряжений (ОПН), разрядники трубчатые (РТ) и защитные искровые промежутки (ИП).
ПУЭ, п.4.2.133
Молниезащита ― это комплекс технических мероприятий, направленных на минимизацию разрушительных негативных последствий воздействия молнии.
Принцип действия устройств молниезащиты основан на том, что вероятность поражения молнией наземного объекта увеличивается с увеличением его высоты и с увеличением электропроводности грунта под этим объектом. Система молниезащиты состоит из следующих элементов:
- молниеотвод;
- токоотвод;
- заземляющее устройство.
Молниеотвод, молниеприёмник (1) ― это устройство, которое непосредственно принимает на себя разряд молнии и выполняется обычно в виде стержня, натянутого троса или сетки.
Токоотвод (3) ― это устройство, проводящее энергию молнии, её разряд от молниеотвода к заземляющему устройству.
Заземляющее устройство (4) ― это устройство, которое уводит разряд молнии в грунт через углублённые вертикальные электроды.
Проектирование молниезащиты
Существует несколько методик расчёта элементов защиты (электрических подстанций, зданий, сооружений) от ударов молнии.
Первая методика ― методика, разработанная профессором А.А. Акопяном, подтверждается большим количеством лабораторных исследований на моделях, проводившихся в 1936-1940 гг. В соответствии с данной методикой, зона защиты стержневых молниеотводов высотой до 60 метров представляет собой «шатёр». Объекты, находящиеся внутри его, защищены от ударов молнии с вероятностью P ≈ 0,999.
Для проектирования систем молниезащиты на сегодняшний день действует два нормативных документа: РД 34.21.122-87 «Инструкция по молниезащите зданий и сооружений» от 30.07.87 г. и CO 153—34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» от 30.06.03 г.
Данные нормативные документы не содержат однозначных указаний об обязательности защиты зданий от поражений молниями.
Поэтому уровень надежности защиты зданий и сооружений от поражений молниями определяется проектной организацией. При проектировании системы молниезащиты должны учитываться справочные характеристики интенсивности грозовой деятельности и грозопоражаемости зданий и сооружений в рассматриваемой этой местности.
Проверка систем молниезащиты зданий
Проверка систем молниезащиты выполняется с целью определения соответствия их проектной документации, НТД, а также качества монтажных работ.
Такие проверки выполняется со следующей периодичностью:
- после их монтажа перед сдачей в эксплуатацию;
- для зданий и сооружений I и II категории защиты ― не реже раза в год;
- для зданий и сооружений III категории защиты ― не реже раз в 3 года;
- проверка наличия цепи между заземлёнными установками и элементами заземлённой установки (металлосвязи) при наличии болтовых соединений ― ежегодно.
Все соединения элементов системы молниезащиты рекомендуется выполнять сварными.
Сварочные работы относятся к огневым, т.е. к работам с применением открытого огня, искрообразованием и нагреванием поверхностей, предметов до температур, способных вызвать воспламенение материалов и конструкций. На взрывоопасных и взрывопожароопасных объектах при необходимости выполнить соединения молниеотводов с токопроводами, токопроводами с заземлителями, обычно рекомендуется делать это с использованием болтовых соединений.
Электролаборатория, имеющая свидетельство о регистрации в Ростехнадзоре, выполняет визуальный осмотр и измерения сопротивления металлосвязи, заземления с оформлением протоколов установленной формы.
Процесс проведения проверки систем молниезащиты состоит из нескольких этапов:
- проверка молниезащиты на соответствие проекту и НТД;
- визуальный осмотр состояния системы молниезащиты, целостности её элементов, отсутствия коррозии, качества болтовых соединений, при этом сварные соединения проверяются постукиванием молотка;
- проверка металлосвязи; величина измеренного переходного сопротивления молниеотводов с токопроводами, токопроводами с заземлителями должна быть менее 0,05 Ом;

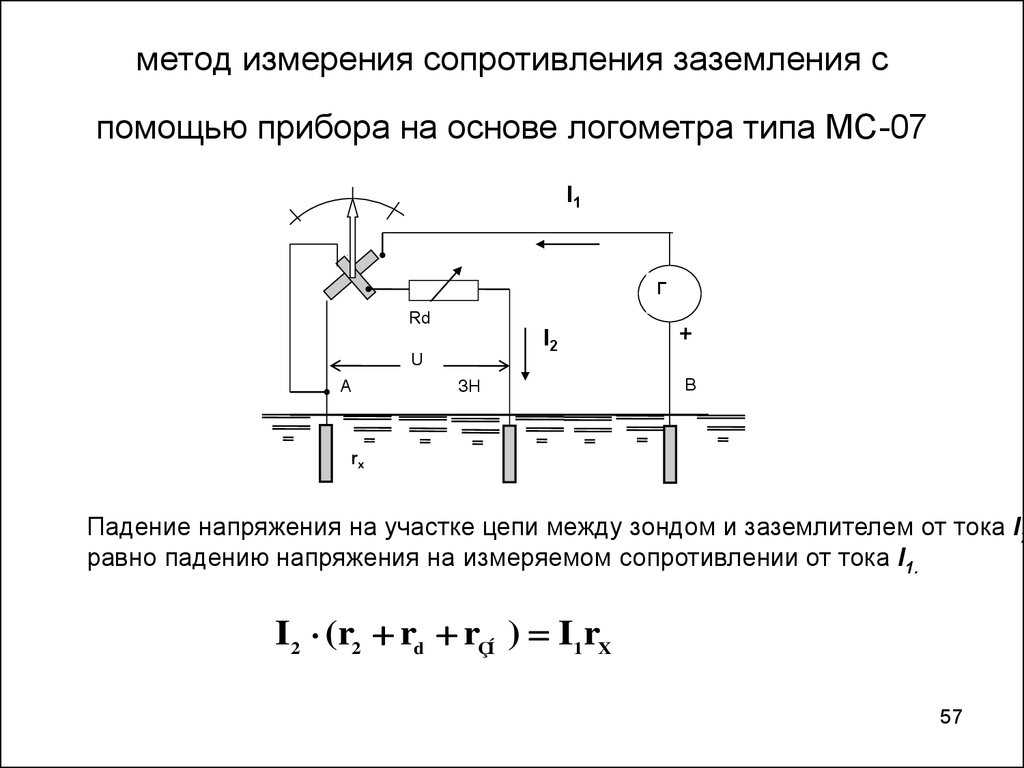

- измерение сопротивления заземляющего устройства (см. статью Измерение сопротивления заземляющих устройств)
статью Измерение сопротивления заземляющих устройств)При приближении грозового фронта все работы по осмотру, обследованию и измерениям системы молниезащиты следует немедленно прекратить.
“
Для заземлителей устройств молниезащиты зданий и сооружений I и II категорий по молниезащите допустимая величина сопротивления ЗУ должна быть не более 10 Ом, а для зданий и сооружений III категорий по молниезащите ― не более 20 Ом.
РД 34.21.122-87, п. 8
Для железобетонных фундаментов-заземлителей (подножники, сваи) допустимая величина сопротивления не нормируется, т.к. они способны без механического разрушения выдерживать токи молнии до 100 кА; для этих фундаментов регламентируются только минимальные допустимые размеры (РД 34.21.122-87 табл. 2).
Итоговые данные измерений вносятся в протоколы проверки технического отчета электролаборатории.
измерение сопротивления ЗУ при проверке систем молниезащиты зданий и сооружений прибором Sonel MRU-101
Остались вопросы?
Проконсультируем вас по вопросам проведения проверки систем молниезащиты зданий!
| Связаться с нами |
Файлы для скачивания
ПУЭ, глава 1.
8Нормы приемосдаточных испытаний
ГОСТ Р 50571.16-2007
Электроустановки низковольтные. Часть 6. Испытания
РД 34.21.122-87
Инструкция по устройству молниезащиты зданий и сооружений
СО 153-34.21.122-2003
Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций
ПТЭЭП, прил. 3, табл. 26
Заземляющие устройства
Пример протокола
проверки сопротивления заземляющего устройства
8Рекомендуем следующие статьи
⚡ Приемо-сдаточные испытания электроустановок и электрооборудования
⚡ Проверка металлосвязи в электроустановках
⚡ Измерение сопротивления заземляющего устройства
Отзывы клиентов и рекомендательные письма
Ознакомьтесь с перечнем выполненных работ, отзывами, рекомендательными и благодарственными письмами наших клиентов
| Посмотреть отзывы |
Цены на услуги электролаборатории
Ознакомьтесь c нашим прайс-листом, единичными расценками, узнайте больше про ценообразование услуг электроизмерительной лаборатории
| Узнать про цены |
Приглашаем другие лаборатории присоединиться к сообществу
Мы создали чат, в котором уже общаются несколько десятков электролабораторий.
Если вы занимаетесь испытаниями электроустановок, узнайте, чем этот чат может быть вам полезен
| Узнать о чате |
Как работает тестирование системы заземления
Система заземления в типичном доме состоит из проводников заземления оборудования и заземляющего электрода, которые подключены к общей точке соединения с нейтралью от входящей мощности, заземляющего соединения с телефонной компанией, кабеля ТВ, спутниковая антенна, газ и водопровод.
Закон Ома
Электричество всегда возвращается к источнику по пути наименьшего сопротивления. Закон Ома гласит, что электрический ток в проводнике между двумя точками пропорционален напряжению и обратно пропорционален его сопротивлению. Можно также сказать, что напряжение между двумя точками прямо пропорционально току, протекающему через проводник, и его сопротивлению. Предположим, что межфазное замыкание происходит в оборудовании, которое находится на конце 50-футового ответвленного проводника 18 AWG, питающего 120 В при 10 А.
По проводнику заземления оборудования будет протекать ток короткого замыкания 10 А, пока автоматический выключатель не разомкнется. Согласно закону Ома, на проводнике возникает напряжение между местом повреждения и окончанием источника. При сопротивлении 6,385 Ом на 1000 футов сопротивление 50-футового заземляющего проводника оборудования 18 AWG между неисправностью и источником составляет 0,319.Ом. Напряжение или потенциал прикосновения между двумя точками будет 3,19 В.
Риск и опасность электрических токов
Ток, проходящий через тело человека, создает потенциал, который может по-разному воздействовать на человека. Это может ощущаться как легкое покалывание, вызывающее ожог тканей, фибрилляцию желудочков или смерть. Человеческое тело имеет сопротивление, которое колеблется от 100 000 до 300 Ом в зависимости от поверхности кожи, которая мозолистая, мягкая, сухая, влажная или потная. Предположим, что такая же неисправность произошла в части оборудования без заземляющего проводника оборудования или заземления.
И человек одной рукой касается токопроводящего корпуса оборудования, а другой касается строительной стали. Сенсорный потенциал, который может развиться при прохождении через руки человека, составляет 116,81 В. Ток определяет физиологические воздействия на организм. В этом примере человек будет испытывать эффект от 1,2 мА до 389мА тока, протекающего через тело. Человек может едва воспринимать ток или ощущать некоторое покалывание при токе 1,2 мА до фибрилляции желудочков или смерть при токе 389 мА.
В первом примере источник 120 В/10 А пойдет по пути наименьшего сопротивления через заземляющий провод оборудования и подвергнет персонал воздействию потенциала 3,19 В на токопроводящей поверхности корпуса. При напряжении 3,19 В ток, который может протекать через человека, составляет от 0,03 мА до 10,6 мА. Человек может почувствовать ток, достаточный для того, чтобы среагировать и отпустить прикосновение при силе 10,6 мА. Во втором примере человек, подвергшийся воздействию потенциала 116,81 В, может быть безвредным или смертельным.
При любом сбое оборудования или грозе возникший сбой или наведенные токи будут распространяться по любому токопроводящему пути, такому как оборудование, телефон, телевизионные приставки или краны, подвергая опасности находящихся поблизости людей. Электрическое подключение оборудования и служб к общей точке соединения обеспечивает путь наименьшего сопротивления для короткого замыкания или наведенных токов в обход человеческого тела, когда они возвращаются к источнику. Как видно во втором примере, заземляющий проводник оборудования снижает потенциалы прикосновения на 97%.
Все мы знаем, что основная цель заземления — защитить персонал от поражения электрическим током. Система заземления работает, обеспечивая ток короткого замыкания или индуцированный молнией обратный путь с низким сопротивлением вместо высокого сопротивления прикосновения/человеческого тела. В правильно заземленной системе неисправность оборудования возвращает ток на панель выключателя через заземляющий провод оборудования.
Неисправность на стороне линии панели использует нейтральный провод на фидерной линии и заземляющий электрод в качестве возврата к трансформатору общего назначения. Наведенные токи во время грозы будут использовать все электрические соединения с общей точкой соединения и заземляющим электродом, чтобы вернуться на землю. Свяжитесь с нами, чтобы узнать больше о тестировании систем заземления сегодня.
Электрическое заземление, защита от перенапряжений и молний
Обзор Электрическое заземление — часто неправильно понимаемый и неправильно применяемый компонент систем мониторинга окружающей среды. В системах, в которых не используются компоненты электрического заземления, могут возникать либо полные системные сбои, либо периодически возникающие проблемы, которые трудно диагностировать. Однако недостаточно просто использовать заземляющие устройства. Неправильная установка компонентов электрического заземления может сделать эти компоненты неэффективными. Установка системы с надлежащим заземляющим оборудованием и соблюдение правил установки может сократить потенциальное время простоя, а также дорогостоящий ремонт системной электроники.
Зачем применять защиту заземления?
Большинство регистраторов данных и датчиков сделаны из тонких кремниевых микросхем, таких как микропроцессоры и другие интегральные схемы. Это оборудование может быть легко повреждено переходными напряжениями, такими как скачки напряжения и скачки напряжения. Эти всплески и всплески могут привести к необратимому повреждению, например, удар молнии поблизости может сжечь электронику и провода. Они также могут вызывать небольшие скрытые отказы, разрушающие оборудование и со временем приводящие к необратимому повреждению. Эти небольшие скрытые сбои являются наиболее трудными для диагностики сбоями, потому что кажется, что электроника просто вышла из строя в один прекрасный день, когда на самом деле система была подвержена непрерывным прерывистым скачкам напряжения и скачкам напряжения, что постоянно снижало ее производительность.
Внедрение надлежащих методов заземления не только защищает от разрушительных скачков напряжения и скачков напряжения, но, что более важно, предохраняет систему от негативных последствий скрытых системных сбоев.
Скачки и скачки напряжения, которые повреждают схемы регистраторов данных и датчиков, проходят через самую легкую точку доступа: кабели, которые входят в регистратор данных и выходят из него. Эти кабели могут быть проводами, передающими сигналы датчиков, или коаксиальным радиочастотным кабелем, или телефонными проводами, передающими телеметрическую связь. Эти скачки и всплески напряжения чаще всего вызываются:
1. Молния
2. Другие электрические системы
3. Электростатический разряд (ЭСР)
Молния
Молния чаще всего считается скачком или скачком напряжения, который повреждает электронные устройства.
Молния может повредить систему двумя способами: прямым ударом или переходными скачками напряжения, которые от прямого удара распространяются в близлежащие области. Ничто не может предотвратить повреждение от прямого удара молнии. При установке систем в районах, подверженных ударам молнии, или там, где опоры или антенны телеметрии расположены на большей высоте, чем их окружение, следует установить молниеотводы.
Громоотводы не притягивают молнии; они просто отвлекают удары молнии от нанесения прямого ущерба близлежащим районам. Устройства защиты от перенапряжения могут затем защитить от разрушительных перенапряжений, исходящих от прямого удара. Как и все устройства перенапряжения, громоотводы должны быть должным образом заземлены, чтобы быть эффективными. Более подробная информация приведена ниже в разделе «Установка».
Хотя удары молнии могут показаться редкими, это происходит чаще, чем можно было бы подумать. Повреждение от ударов молнии, проходящих через телефонные линии или коаксиальные радиочастотные кабели, происходит часто и приводит к выходу из строя регистраторов данных, датчиков и телеметрических модемов. Кроме того, всплески могут вызвать скрытые неожиданные сбои, которые впоследствии выведут систему из строя.
Перенапряжения могут исходить внутри здания или объекта от таких устройств, как факсимильные аппараты, копировальные аппараты, кондиционеры, лифты и/или двигатели/насосы и т.
д. Эти устройства обычно работают от высокого напряжения переменного тока. Лучше всего держать оборудование для регистрации данных об окружающей среде, включая кабели датчиков, вдали от таких устройств, поскольку сигналы, генерируемые электродвигателями, вызывают сильные шумы в сигнале.
Электростатический разряд, называемый ESD, вызывается трением двух непроводящих материалов друг о друга. Это заставляет электроны переходить от одного непроводящего материала к другому. Электростатический разряд — это шок, вызванный прикосновением к дверной ручке после шарканья по ковру. Этот электростатический разряд обычно превышает 10 кВ (10 000 вольт) и может нанести серьезный ущерб чувствительной электронике. Большинство, если не все, регистраторы данных и датчики, представленные сегодня на рынке, имеют встроенную защиту от электростатического разряда для защиты их при обращении с ними. Кроме того, при установке и обслуживании системы регистрации данных об окружающей среде редко приходится обращаться непосредственно с печатной платой.
Однако всегда следует соблюдать осторожность при обращении с электронными схемами, чтобы избежать разряда. Этого можно добиться, используя заземляющий браслет, прикасаясь к металлическому предмету, чтобы разрядить накопившиеся электроны, прежде чем приступать к работе со схемой, и избегая работы на ковре при работе с печатными платами.
Устройства защиты от молний и перенапряжений работают, отводя скачки напряжения и скачки напряжения от электрических компонентов, которые они защищают, и распределяя их по плоскости заземления, такой как земля или медная труба. внутри здания. Таким образом, каждая система заземления состоит из двух основных компонентов: защитного устройства, которое направляет повреждающие сигналы, и заземляющего соединения, на которое направляются сигналы. Важно, чтобы оба компонента были на месте и правильно использовались. Одно без другого или одно правильно реализованное с другим неправильно реализованным, равносильно полному отсутствию системы защиты от перенапряжения.
Существует несколько областей защиты для устройств мониторинга окружающей среды, таких как:
– Входящее питание от батареи или источника постоянного напряжения
– Защита от перенапряжения переменного тока
– Беспроводные кабели передачи, например коаксиальные кабели, используемые для радио, сотовой или спутниковой телеметрии
– Телефонные линии при использовании стационарной телефонной телеметрии
– Защита входа датчика
Предохранители обычно являются одноразовыми устройствами, которые защищают от перегрузок по напряжению или току, а также от коротких замыканий от источника питания системы мониторинга окружающей среды. Плавкие предохранители состоят из корпуса, содержащего металлическую проволоку, которая плавится при нагреве заданным электрическим током, называемым отключающей способностью. Это предотвращает попадание электрического импульса на чувствительную электронику, к которой подключен предохранитель.
Предохранители следует выбирать на основе:
– номинальной отключающей способности, которая для любого предохранителя должна быть выбрана чуть выше максимального ожидаемого тока системы
— Уровень напряжения системы и номинальное напряжение предохранителя
— Упаковка предохранителя. Предохранители бывают разных стандартных размеров и типов, таких как стеклянные картриджи, вставные и т. д. Выберите упаковку, которая поддерживается вашим оборудованием.
Существуют и другие средства защиты типа предохранителей, такие как автоматические выключатели или самовосстанавливающиеся предохранители, но они широко не используются. Автоматические выключатели лучше подходят для больших токов, как в сети переменного тока, в отличие от постоянного напряжения в системах окружающей среды. Самовосстанавливающиеся предохранители в несколько раз дороже стандартных предохранителей, которые распространены в системах экологического мониторинга.
Устройство защиты от перенапряжения переменного тока ограничит воздействие скачков напряжения в линиях электропередачи переменного тока на дорогостоящее контрольное оборудование.
Устройство защиты от перенапряжения переменного тока может быть таким же простым, как и устройства, купленные в универмагах для использования в домашних условиях. Обратите внимание, что блоки питания намного шире, чем простой кабель питания переменного тока, и могут охватывать более одного слота типичного устройства защиты от перенапряжения.
Защиту также можно получить от источников питания переменного тока в постоянный или зарядных устройств переменного тока. Источники питания переменного тока в постоянный бывают двух видов: импульсные и преобразовательные. Импульсные источники питания небольшие, легкие и недорогие, поскольку в них используются интегральные схемы для преобразования переменного тока в постоянный. Трансформирующие источники питания обычно крупнее, тяжелее и дороже, чем импульсные источники питания, поскольку в них используется большая катушка провода, называемая трансформатором, для преобразования переменного тока в постоянный. Однако трансформаторные источники питания обычно более надежны и обеспечивают хорошую защиту систем мониторинга.
Если в сети переменного тока скачки напряжения, это может привести к повреждению подключенного к нему оборудования, но источник питания-трансформер выйдет из строя и повредит только сам себя, защищая оборудование, которое он питает. С другой стороны, импульсный источник питания, если он не указан в спецификации, может подавать разрушительное напряжение на питаемую им систему.
Примечание. При покупке устройства защиты от перенапряжения переменного тока важно, чтобы оно соответствовало стандарту UL 1449. Этот рейтинг присваивается Лабораторией андеррайтеров и означает, что устройство было протестировано на подавление перенапряжений. Это также указывает на то, что устройство соответствует стандартам термоплавких предохранителей 1998 года, что означает, что оно отключит питание во время сильных скачков напряжения, что в конечном итоге предотвратит возгорание.
Существует несколько типов устройств для защиты беспроводной телеметрии от радио-, сотовых или спутниковых сигналов.
К ним относятся:
– Разрядники воздушного зазора
– Газоразрядные трубки
– Силовые изоляторы
Примечание. При выборе любого устройства защиты беспроводной сети убедитесь, что оно рассчитано на диапазон частот, в котором работает ваше беспроводное устройство. Например, безлицензионное радио с расширенным спектром может работать в диапазоне от 902 МГц до 928 МГц. Поэтому с этой системой следует использовать устройство беспроводной защиты, используемое с этой телеметрией.
Грозозащитные разрядники с воздушным зазором являются наименее дорогими, а также наименее защищающими из устройств защиты беспроводной телеметрии. Первоначально разработанные для защиты старых ламповых телевизоров, эти устройства не обеспечивают достаточную защиту для устройств с большим количеством микропроцессоров, используемых сегодня. Это лучше, чем полное отсутствие защиты, но они не так надежны и не так хорошо спроектированы для защиты от скачков напряжения и скачков напряжения, как другие средства защиты беспроводной телеметрии.
Газоразрядные трубки обычно являются самыми дешевыми. Они защищают оборудование от скачков напряжения в высокочастотных диапазонах и являются наиболее распространенной защитой для оборудования беспроводной передачи.
Силовые изоляторы намного дороже, но обеспечивают наиболее эффективную защиту. Силовые изоляторы используют особый вид феррита для передачи высокочастотных беспроводных сигналов через магнитное поле вместо физического соединения.
В соответствии с Национальным электротехническим кодексом (статья 800-32) все устройства защиты от перенапряжений, подключенные к стационарным телефонным линиям связи, должны пройти испытания и быть внесены в список UL. Установка определенных защитных устройств, не перечисленных в списке, может противоречить местным, государственным и/или национальным строительным нормам и правилам. Установка защитного устройства для стационарных телефонов, не внесенного в список UL, может повлечь за собой ответственность установщика в случае пожара.
Защита телефонной линии от перенапряжения необходима для любой системы мониторинга телефонной телеметрии. Хотя это может показаться ненужным, поскольку телефоны обычно не имеют внешней защиты от перенапряжений, модемы более подвержены перенапряжениям, чем телефоны. Модемы имеют более тонкую электронику и обычно подключаются к дорогостоящему оборудованию. Разрушительный скачок напряжения через модем может привести к повреждению электроники, к которой он подключен.
Как упоминалось ранее, подключение к заземлению так же важно, как и само устройство защиты от перенапряжения. Для исправной системы электрического заземления необходимо соблюдение надлежащих методов установки и подключение к надлежащим плоскостям заземления.
Любая система заземления после защитного устройства состоит из трех основных частей: плоскость заземления, заземляющий провод и соединение между ними.
1. Лучшие плоскости заземления:
a. Медные или покрытые медью заземляющие стержни, вбитые в землю
b. Медные водопроводные трубы или другие строительные основания, такие как металлический каркас
c. Металлические корпуса и кожухи (которые, в свою очередь, должны быть заземлены)
2. Заземляющие стержни должны быть из меди или оцинкованной стали и иметь минимальный диаметр 5/8 дюйма.
3. Алюминий не следует использовать для непосредственного закапывания в почву в качестве заземляющего стержня, так как щелочность почвы вытравит металл. Это вызывает отключение и увеличение сопротивления между системой заземления и заземлением.
Заземляющий провод: 1. Используйте толстые провода (10 AWG или больше) для прокладки заземляющего провода. Это важно, так как более толстый провод вместе с коротким кабелем снижает сопротивление заземляющего провода, сводя к минимуму падение напряжения во время скачков напряжения.
2. Кабель может быть одножильным или скрученным (при условии, что это достаточно толстый провод). Провод может быть как голым, так и изолированным.
1. Следует избегать использования разнородных металлов для соединения устройства защиты от перенапряжения с заземляющей пластиной. Со временем соединение может изнашиваться и оказывать нежелательное воздействие на систему заземления, поскольку соединение будет ухудшаться из-за образующихся между ними окисленных слоев.
2. Провода заземления должны быть соединены с плоскостью заземления (например, заземляющим стержнем или медными водопроводными трубами) с помощью заземляющих зажимов. Обязательно выберите зажим, соответствующий размеру стержня или трубы.
3. И медь, и алюминий одобрены UL для использования в системах защиты заземления. Однако медь является лучшим проводником электричества и может использоваться в меньших калибрах.
