Средства индивидуальной защиты в электроустановках: Средства индивидуальной защиты в электроустановках в 2022 году

alexxlab

Содержание

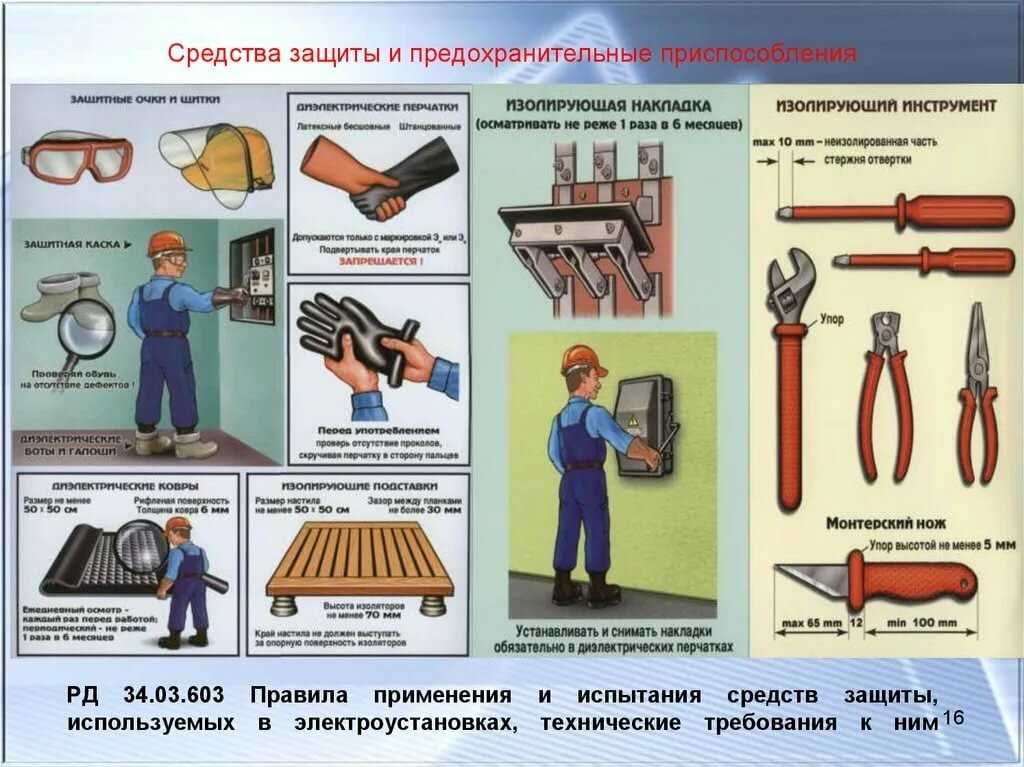

Средства индивидуальной защиты в электроустановках. Виды

Влияние электрического тока на человека опасно для жизни. Для создания безопасности персонала, работающего с электроустановками, используют разные средства индивидуальной защиты. Ими являются приборы, аппараты, части устройств, защищающие работника от удара током, воздействия полей электромагнитных излучений высокой напряженности, от электрической дуги.

  • Основные. Они могут выдержать долговременное воздействие напряжения, поэтому их целесообразно применять при производстве электромонтажных работ без обесточивания устройств от сети.
  • Дополнительные. Такая защита не способна полностью обеспечить защиту человека от воздействия электрического тока, в связи с чем такие средства используются совместно с основными.

Рассмотрим, что входит в эти виды защитных средств, предъявляемые к ним требования и особенности применения.

Основные
Средства индивидуальной защиты, относящиеся к основным, включают в себя:
  • Указатели напряжения.
  • Изолирующие штанги.
  • Изолированный инструмент.
  • Электроизмерительные клещи.
  • Диэлектрические перчатки.
  • Переносные заземления.
  • Изолирующие устройства.
  • Экранирующие комплекты.
Дополнительные
К таким средствам защиты относятся:
  • Диэлектрические сапоги или галоши.
  • Изолирующие накладки и подставки.
  • Коврики диэлектрические.
  • Диэлектрические колпаки.
  • Сигнализаторы напряжения.

Рассмотрим подробнее основные средства индивидуальной защиты, наиболее часто применяющиеся в практике электромонтажных работ.

Диэлектрические перчатки

Эти средства индивидуальной защиты защищают от поражения работника током при работах до 1 кВ, и является основным. При работах свыше 1 кВ диэлектрические перчатки являются дополнительным средством.

К использованию допускаются только сухие перчатки. При хранении их во влажном помещении, перед использованием перчатки следует просушить. Перед работой перчатки следует осмотреть, проверить дату испытания, герметичность. Чтобы проверить герметичность перчаток, необходимо взять перчатку и начать ее скручивание, как показано на рисунке. Перчатка надувается, и при наличии повреждений, это легко обнаруживается по выходу из нее воздуха.

Изолирующие клещи

Такие средства индивидуальной защиты применяются при выполнении работ по замене предохранителей. При работах с напряжением выше 1 кВ вместе с изолированными клещами необходимо использовать дополнительные средства защиты: резиновые диэлектрические перчатки и защитную маску.

С напряжением до 1 кВ по замене предохранителей не требуется использование дополнительных средств защиты. При таком напряжении (до 1000 В) предохранители допускается менять без клещей, только с помощью перчаток и защитных очков. При наличии рубильников или других коммутационных аппаратов перед заменой предохранительных вставок необходимо обесточить цепь нагрузки.

Электроизмерительные клещи

Такой инструмент дает возможность измерения тока, сопротивления и напряжения в цепи. Они рассчитаны для работы в закрытых помещениях, и в открытых при условии сухой погоды.

При измерении параметров работа цепи не изменяется, и цепь не разрывается. В зависимости от измеряемых параметров электроизмерительные клещи бывают различных типов:
  • Фазометры.
  • Вольтметры.
  • Амперметры.
  • Ваттметры.

Такой инструмент может использоваться в электроустановках до 10 кВ. Измерительными клещами можно измерить нагрузку сети, мощность различных устройств, проверить работу счетчиков энергии, определить параметры сети.

Указатели напряжения

В электроустройствах применяют указатели напряжения для контроля напряжения на элементах оборудования. Если указатель оснащен переключателем величины напряжения, то перед его использованием необходимо установить правильный режим.

Перед применением указателя первым делом необходимо убедиться в его функциональности. Для этого его действие предварительно проверяют на токоведущих частях, заведомо находящихся под рабочим напряжением. Другим способом проверки работы указателя является применение специальных контрольных устройств, служащих для проверки таких указателей.

Контроль напряжения или работоспособность прибора требуется выполнять с особой аккуратностью, не допуская замыкания между фазами, либо замыкания на корпус, соединенный с контуром заземления.

При пользовании указателем необходимо учитывать особенности устройства некоторых типов указателей. Так, например, указатель импульсного типа будет срабатывать с определенной задержкой. Чтобы правильно использовать контрольные приборы, нужно ознакомиться с его паспортом и инструкцией по применению, где должны быть указаны специфические особенности, которые касаются разных типов указателей напряжения.

В электроустановках с напряжением более 1 кВ рекомендуется применять вспомогательные меры безопасности в виде сигнализаторов напряжения, которые фиксируются на запястье или защитную каску работника, и срабатывают при приближении к токоведущим элементам, подключенным к напряжению.

Сигнализаторы напряжения запрещается применять вместо основного средства для контроля наличия напряжения. Сигнализатор напряжения также перед работой проверяется на исправность в установленном порядке.

Изолирующие штанги
Изолирующие штанги могут использоваться для:
  • Проведения измерений.
  • Замены предохранительных вставок.
  • Монтажа изолирующих накладок.
  • Операций с коммутирующими устройствами.
  • Монтажа защитных переносных заземлений.

Перед использованием штанги следует убедиться в ее исправности, отсутствии механических повреждений, возможности выполнения предстоящей операции. Запрещается использовать штангу для работ, не предназначенных для нее.

1 — Головка с раздвижными губками для захвата предохранителей
2 — Палец для операций с однополюсными разъединителями
3 — Рабочая часть
4 — Изолирующая часть
5 — Рукоятка

Некоторые виды штанг перед использованием требуется обязательно заземлять. Без применения заземления использование таких штанг запрещено.

Указатели напряжения и изолирующие штанги при работах с напряжением более 1 кВ могут включать в себя несколько компонентов, которые соединены друг с другом резьбовыми элементами. Поэтому, перед использованием таких защитных средств следует контролировать затяжку резьбовых соединений деталей указателя.

Диэлектрические калоши и боты

Для предотвращения удара током работника в районе замыкания на землю служат диэлектрические боты или калоши. Защитная обувь предназначена также для изоляции работника от земли или поверхности пола в здании, вместо диэлектрического резинового коврика или подставки.

Перед использованием диэлектрической обуви ее необходимо хорошо проверить на отсутствие проколов, механических повреждений. В защитной обуви следует перемещаться с аккуратностью, чтобы не проколоть подошву. При повреждении резиновой обуви возникает опасность поражения работника электрическим током (шаговым напряжением).

Снаружи на калошах или ботах обязательно должен быть штамп с датой испытания и допустимым напряжением, при котором боты смогут защитить работника.

Диэлектрические коврики

Такие средства индивидуальной защиты служат для изоляции работника от поверхности земли или пола в закрытых помещениях.

Для изготовления диэлектрических ковриков применяется специальный вид резины. В ее состав входят стирольные и изопреновые синтетические каучуки. В составе резины не должно быть компонентов, проводящих электрический ток. Таким компонентом может быть графит, углерод.

Стандартное исполнение диэлектрического коврика имеет рифленую поверхность с продольными полосами. Это дает возможность повысить коэффициент трения и уменьшить скольжение обуви.

Резиновые коврики обладают повышенной износостойкостью, а также стойкостью к воздействию щелочи и кислот, синтетических веществ. Основным их качеством является способность предотвратить удар током работника.

Резиновые ковры используются в основном в электроустановках выше 1 кВ как дополнительное средство защиты. Качество коврика определяют визуально. На лицевой части не должно быть трещин, инородных тел, раковин, отверстий. Эти изделия должны быть испытаны на напряжение 20 кВ. Наибольшая величина утечки тока допускается не более 160 мА на м2.

Рекомендуется осматривать резиновые коврики два раза в год, независимо от его срока использования. Хранить коврики рекомендуется при температуре 0-30 градусов. От отопительных устройств необходимо расстояние не менее 1 метра. Если коврики хранятся при отрицательных температурах, то температура не должна быть меньше -25°C.

Изолирующие подставки

Подставки, изготовленные из диэлектрического материала, не допускают контакта  работника с поверхностью пола или земли в закрытых помещениях. Такие подставки используют, когда зануление или заземление невозможно выполнить, либо предъявляются высокие требования безопасности.

Изолирующая подставка выполняется в виде деревянного настила, закрепленного на фарфоровых изоляторах высотой не менее 5 см при работах с любым напряжением.

Инструмент с изолирующими ручками

Ручной инструмент с изолированными накладками используется в качестве основных защитных средств при работах в устройствах до 1 кВ без отключения питания. К ним относятся гаечные ключи, бокорезы, различные отвертки, пассатижи и другой инструмент.

Ручной инструмент для работ при напряжении более 1 кВ с изолированными ручками не создает необходимой защиты и безопасности для работника. Поэтому для производства ремонта на устройствах высокого напряжения необходимо полностью обесточить участок цепи со всех сторон, выполнить его заземление, поставить ограждения и другие меры, предотвращающие попадание человека в зону, создающую для него опасность поражения током.

При работах до 1 кВ без отключения питания, кроме ручного изолированного инструмента, следует изолировать работника от поверхности пола или земли, используя диэлектрические коврики, специальную обувь или изолирующие подставки. Очки или защитные маски используются, если это необходимо по условиям работы.

Перед работой ручной инструмент нужно осмотреть. На нем не должно быть механических повреждений изоляции, заусенцев, трещин. Такой инструмент должен проходить периодические испытания, как и другие средства защиты, в лабораторных условиях. Поэтому, перед использованием следует обязательно проверить наличие маркировки следующего испытания.

Диэлектрические приставные лестницы и стремянки

Такая защита позволяет предотвратить поражение электрическим током работника, так как лестницы и стремянки выполнены из стеклопластика для создания изоляции от поверхности, на которой находится защитное средство.


Изолирующие покрытия, колпаки и накладки

Такие средства индивидуальной защиты создают защиту человека от поражения его электрическим током и не допускают короткого замыкания. На рисунке показан пример применения таких защит.


Защитные переносные заземления

Переносным заземлением называется класс устройств защиты, служащих для создания безопасной работы работника в электроустановках. На отключенные от напряжения участки установки, на которых планируется производство работ по ремонту, монтируется заземляющее приспособление.

Оно необходимо для защиты от случайного включения напряжения на ремонтный участок и предотвращения возникновения наведенного напряжения. Во время случайной подачи питания на этот участок возникает короткое замыкание, и защитные устройства отключают цепь от питания.

Переносное заземление выполняется из медного гибкого кабеля, без слоя изоляции. На концах кабеля закреплены струбцины с диэлектрическими ручками для замыкания фаз и соединения к шине заземления. Существуют переносные заземления для 3-фазных устройств, которые объединяют в себе четыре заземлителя в одной конструкции, а также отдельные заземления к каждой фазе и земле.

Зажимы струбцин дают возможность монтировать их с применением диэлектрической штанги. В трехфазном заземлителе объединение жил осуществляется путем сварки или опрессовки, а также болтовым соединением. При этом жилы должны быть лужеными с помощью тугоплавкого припоя в районе обжима. Обычная фиксация пайкой запрещается, так как при коротком замыкании величина тока очень высока и может нагреть место пайки до состояния расплавления, вследствие чего нарушится соединение.

Крепления и кабель должны быть рассчитаны так, чтобы они выдержали ток короткого замыкания. Зажимы должны создавать надежный контакт.

Установка заземления осуществляется на отключенный от напряжения участок шин со стороны подачи питания. Перед их монтажом с помощью указателя контролируют отсутствие напряжения на шинах. Сначала фиксируются зажимы на нулевую шину, а затем по очереди на каждую фазу.

Зажимы устанавливаются изолированной штангой с использованием защитных средств, резиновых бот, рукавиц.

Переносное заземление устанавливается, начиная с шины заземления. Если не произведена проверка наличия напряжения, то установка заземления запрещена. Снимать заземление следует, начиная с шин фаз, применяя изолированные штанги и средства индивидуальной защиты.

Советы по использованию средств защиты
  • Перед применением необходимо проконтролировать средство на работоспособность (внешний вид, повреждения, загрязнения, нарушение покрытия).
  • Средства индивидуальной защиты должны проходить периодические испытания – поверку на работоспособность. Поэтому перед использованием нужно проверить дату будущего испытания.
  • Поврежденное или неработоспособное защитное средство необходимо сдать и подвергнуть испытаниям.
  • Перед применением защиты необходимо убедиться в отсутствии на нем влаги, снега.
  • Изолирующие средства необходимо содержать в чистом виде. Диэлектрических перчаток и обуви это касается особенным образом.
  • Средства индивидуальной защиты для напряжения более 1 кВ с захватными ручками в устройстве имеют кольца ограничения. Поэтому при работе следует браться за ручки не дальше этих колец, так как существует определенное безопасное расстояние до частей, находящихся под напряжением.
  • Нельзя забывать, что каждые средства индивидуальной защиты рассчитаны на выполнение своих задач при конкретном допустимом напряжении, указанном на них. Но это значение может иметь отличие от действительного напряжения, от которого защита может защитить работника. Вследствие этого на средстве защиты указывают напряжение, допустимое для использования.
Похожие темы:
  • Инструмент для электрика. Приборы и вспомогательный инструмент
  • Устройство заземления. Виды и особенности. Правила и монтаж
  • Диэлектрики. Виды и работа. Свойства и применение. Особенности
  • Изолента. Виды и применение. Свойства и особенности
  • Уравнивания потенциалов. Виды и применение. Установка
  • Степень защиты IP. Маркировка. Выбор устройств
  • Защитное зануление. Работа и устройство. Применение и особенности
  • Кевлар. Свойства и применения. Формы выпуска и особенности
  • Эбонит. Свойства и применение. Изготовление и особенности

Средства индивидуальной защиты для электрика: виды и проверка

При ремонте, подключении, техобслуживании электрооборудования, сетей даже при снятом напряжении существует вероятность получения удара электрическим током. Есть риск, что кто-то включит рубильник или нажмёт кнопку пускателя, можно оступиться и прикоснуться к токопроводящим поверхностям под напряжением. Исходя из этого действующие правила электробезопасности требуют обязательного применения СИЗ, способных предотвратить получение электротравм или снизить степень тяжести повреждений.

Содержание

  1. Назначение
  2. Классификация
  3. Основные СИЗ
  4. Дополнительные средства защиты
  5. Проверка перед эксплуатацией
  6. Периодичность проверок и испытаний
  7. Как проходят испытания

Назначение

В комплекте со средствами коллективной защиты СИЗ предназначены для обеспечения безопасных условий ведения работ одним конкретным исполнителем. То есть, они смогут защитить только того электрика, который их применяет.

Средства индивидуальной защиты для электрика

На практике применяют два основных вида СИЗ, которые отличаются принципом действия:

  • Изолирующие средства защиты препятствуют поражению электрическим током при непосредственном контакте с деталями электроустановок, работающими под напряжением. В эту же категорию можно отнести и средства, обеспечивающие изоляцию от земли. Варианты таких СИЗ сделаны с применением материалов диэлектрической группы, у которых показатель удельного сопротивления превышает показатель 108 Ом*м.
  • Ограждающие средства защиты необходимы для предотвращения контакта с частями электрооборудования, которые могут находиться под напряжением. К таким СИЗ можно отнести страховочные пояса, когти, барьеры, устанавливаемые в местах выполнения работ.

Каждый электрик должен знать правила применения и перечень СИЗ, необходимых в зависимости от условий выполнения работ. Кроме того, ему необходимо уметь проверять все находящиеся в его распоряжении средства, владеть информацией о периодичности испытаний, которые проводятся специализированными организациями.

Классификация

Действующими нормативами предусматривается и классификация СИЗ по назначению и допустимым условиям применения. Принято подразделять на:

  • Основные электрозащитные, необходимые для ведения работ при наличии напряжения на токоведущих частях оборудования или сетей. Главное требование к таким средствам — должны обладать изоляционными характеристиками, которые позволят выдерживать присутствующее напряжение на протяжении длительного времени.

    Основные СИЗ

  • Дополнительные электрозащитные, которые сами по себе не могут защитить человека от длительного контакта с находящимися под напряжением частями оборудования или механизмов. Они применяются только в комплекте с основными СИЗ и способны предотвратить поражение при воздействии шагового напряжения или случайном контакте с токопроводящими элементами (напряжение прикосновения).

    Дополнительные СИЗ

Каждый из перечисленных типов, в свою очередь, подразделяют на категории по допустимому напряжению, при котором возможно их применение. Выделяют две группы:

  • СИЗ, позволяющие выполнять электромонтажные работы или ремонт, обслуживание оборудования при напряжении, не превышающем 1 кВ.
  • Индивидуальные защитные средства для работы на высоковольтных установках или сетях при напряжении более 1 кВ.

Главные различия между средствами этих групп заключаются в качестве используемых диэлектриков. Отметим, что основные инструменты и приспособления, предназначенные до 1 кВ, могут быть задействованы в качестве дополнительных, если показатель превышает данный предел.

Основные СИЗ

К наиболее распространённым видам, используемым для работы с оборудованием или электросетями при напряжении до 1 кВ относят:

  • Оперативные штанги, необходимые для выполнения операций, связанных с обслуживанием или управлением электроустановками. При их помощи осуществляют коммутационные действия с разъединителями, подключение заземления. Представляют собой рукоятку из материала с диэлектрическими свойствами, на которой установлен исполнительный механизм или захват.

    Оперативные штанги

  • Измерительные штанги имеют сходную конструкцию, но вместо захватов укомплектованы оборудованием для замера сопротивления, напряжения, температуры, силы тока, других характеристик.
    Применение нашли и штанги универсального назначения, совмещающие возможности оперативных и измерительных устройств.

    Высоковольтная измерительная штанга

  • Изолирующие клещи предназначены для замены плавких вставок, предохранителей токоведущих шин и для выполнения других операций по обслуживанию электрооборудования под напряжением. Разница с оперативными штангами заключается в том, что они представляют собой шарнирно-губцевый инструмент с двумя длинными изолированными рукоятками, позволяющими выполнять работы на удалении от частей оборудования.

    Изолирующие клещи

  • Электроизмерительные инструменты, предназначенные для снятия показателей непосредственно с токопроводящих элементов или контактов электрооборудования. Клещи для определения силы тока, мегомметры для контроля сопротивления изоляции, указатели напряжения (УН) и иные приборы для контроля параметров электрических цепей.

    Электроизмерительные инструмент

  • Диэлектрические перчатки также относятся к основным видам СИЗ для работ при напряжении, не превышающем 1000 В. Как и другая изолирующая спецодежда, применяются исключительно в сухом состоянии, даже минимальное наличие влаги на поверхности к поражению исполнителя электрическим током(чёрным цветом показана таблица с датой последней проверки, проверяющая организация и тд.).

    Диэлектрические перчатки

  • Часть СИЗ приходится на изолированный ручной инструмент, который должен быть у каждого электрика, выполняющего обслуживание, ремонт, подключение электрооборудования и при работе с электрическими сетями. В этот перечень входят — отвёртки, плоскогубцы и пассатижи, клещи и бокорезы. Применяют и рожковые или торцовые ключи, ножи или стрипперы, другие приспособления. Рекомендуется применение ручного инструмента с маркировкой VDE, который соответствует европейским требованиям по электробезопасности. Отличается многослойным покрытием опасных зон изоляционными материалами. Причём в качестве основной защиты выступает верхний слой из полиформальдегида, обладающего высокими диэлектрическими характеристиками.

    Изолированный ручной инструмент

Отметим, что при работе на высоковольтных установках эти основные СИЗ не могут обеспечить полную безопасность выполнения работ. При превышении показателя 1000 В необходимо применение специализированных средств индивидуальной защиты:

  • Штанги и клещи, изолирующие характеристики которых обеспечивают продолжительную защиту от высокого напряжения.
  • Спецустройства и конструкции, которые должны обеспечить безопасность выполнения измерительных работ. К ним можно отнести инструмент для прокалывания изоляции, высоковольтные электроизмерительные клещи и УН.
  • Для работы на установках и сетях с классом напряжения более 110 кВ, применяют измерительные устройства бесконтактного типа, например, указатели напряжения.

Обращаем внимание, что к выполнению работ в таких условиях могут привлекаться только электрики, имеющие соответствующий допуск.

Дополнительные средства защиты

Эта категория СИЗ также разделена по допустимому напряжению в местах выполнения работ. Различие заключается в диэлектрических характеристиках, поэтому приведём только общий перечень, но следует проверять, для работы в каких условиях предназначены:

Рекомендуется применение комбинации основных и нескольких вспомогательных СИЗ.

Проверка перед эксплуатацией

Перед каждым применением электрик должен убедиться, что не прошёл срок очередного испытания СИЗ, эта информация указывается на специальных клеймах. Кроме того, обязателен внешний осмотр, а при выявлении повреждений изолирующих покрытий средства должны направляться на внеочередные испытания. Диэлектрические перчатки дополнительно проверяют на герметичность, для чего наполняют воздухом и скручивают. При обнаружении утечек применение недопустимо.

Обращаем внимание на правильный подбор СИЗ в зависимости от условий применения, соблюдение периодичности и процедуры проведения проверок или испытаний. Нарушения в этих вопросах станут причиной получения электротравм, в том числе и с летальным исходом.

Периодичность проверок и испытаний

В соответствии с действующими нормативами и правилами определена чёткая периодичность проведения испытаний и проверок для СИЗ, применяемых в работе. Обязательная регулярность эксплуатационных испытаний:

  • Каждое полугодие такой проверке подвергают диэлектрические перчатки.
  • Ежегодно необходимо испытывать изолированный ручной инструмент, защитные галоши, измерительные штанги, включая высоковольтные УН.
  • Каждые 2 года проверяют токоизмерительные и изоляционные клещи, оперативные штанги.
  • Диэлектрические боты необходимо испытывать не менее 1 раза в года.

Как проходят испытания

Электрические средства индивидуальной защиты (СИЗ) – Экологическая безопасность и гигиена

Перечень документов и приложений

  • Электрические средства индивидуальной защиты (программа) Версия для печати
  • Форма оценки опасности СИЗ
  • Приложение A Определения
  • Приложение B Требования к средствам защиты от ударов и другому оборудованию для защиты от ударов
  • Приложение C Границы подхода к защите от ударов
  • Приложение D Категория средств защиты от дугового разряда и границы для систем переменного тока
  • Приложение E Категория и границы средств защиты от дугового разряда для систем постоянного тока
  • Приложение F Задача, состояние оборудования и требуемая идентификация СИЗ
  • Приложение G Информация о защите кузова
  • Приложение H Руководство по маркировке оборудования
  • Приложение I Средства индивидуальной защиты по категориям
  • Приложение J Руководство по осмотру, техническому обслуживанию и уходу за СИЗ

Применяется к:

  • Работникам, работающим с электрическим оборудованием, которое находится или может находиться под напряжением
  • Руководители электромонтажных работ

Не относится к:

  • Пользователям электрического оборудования с вилкой и шнуром

Цель

Программа по использованию электрических средств индивидуальной защиты (СИЗ) устанавливает требования, обеспечивающие защиту электриков от поражения электрическим током при работе с электрическим оборудованием.

Работники, работающие с электрооборудованием, должны быть обеспечены соответствующими электрическими СИЗ и уметь выбирать, использовать, ограничивать, проверять, надевать, снимать и обслуживать СИЗ.

Введение

Эта процедура по использованию электрических средств индивидуальной защиты содержит рекомендации по определению того, когда требуются электрические СИЗ, а также по выбору, использованию и обслуживанию электрических СИЗ. В этой процедуре описываются опасности поражения электрическим током, включая поражение электрическим током и ожоги, ожоги от вспышки дуги, удары дугового разряда и другие потенциальные угрозы электробезопасности. Дополнительные указания см. в NFPA 70E.

Определения ( См. Приложение A )

 Оценка риска возникновения дугового разряда

Оценка риска возникновения дугового разряда — это процесс определения наличия опасности возникновения дугового разряда. Если это так, оценка риска должна определить соответствующие методы работы, связанные с безопасностью, границу вспышки дуги и средства индивидуальной защиты (СИЗ), которые следует использовать в пределах границы вспышки дуги.

Костюм для вспышки дуги

Полная система одежды и снаряжения AR (с рейтингом дуги), которая закрывает все тело, за исключением рук и ног. Дугозащищенная одежда — это широкая категория одежды, предназначенной для защиты сотрудников от возникновения электрической дуги во время выполнения задач, связанных с напряжением. (Такой костюм обычно включает брюки, куртку и капюшон в стиле «пчеловода», оснащенный защитной маской). (см. NFPA 70E 130.7(C))

Опасность дуги

Опасное состояние, связанное с возможным выбросом энергии, вызванным электрической дугой.

Дугостойкость

Максимальное сопротивление падающей энергии, продемонстрированное материалом (или многослойной системой материалов) до «прорыва» или в начале ожога кожи второй степени. Этот рейтинг присваивается электрозащитной одежде и обычно выражается в калориях на квадратный сантиметр (кал/см 2 ). (См. NFPA 70E-9)

Граница

Расстояние от электрического устройства или системы, которое используется для указания того, какие действия и персонал разрешены, и какие средства индивидуальной защиты требуются на этом расстоянии от электрического устройства или системы. Существуют две независимые категории границ: дуговая защита и защита от ударов. В рамках защиты от ударов также определены две границы: ограниченный подход и ограниченный подход.

Граница, вспышка дуги

Расстояние от открытых токоведущих частей, в пределах которого человек может получить ожог второй степени, если произойдет вспышка электрической дуги. Эту границу может пересекать только квалифицированный человек, одетый в соответствующие средства индивидуальной защиты (СИЗ).

Граница, защита от ударов

Границы защиты от ударов, обозначенные как граница ограниченного доступа и граница ограниченного доступа, должны применяться, когда приближающийся персонал подвергается воздействию электрических проводников или частей цепи, находящихся под напряжением.

Граница, ограниченный доступ

Расстояние от открытого электрического проводника или части цепи, находящегося под напряжением, в пределах которого существует опасность поражения электрическим током.

Граница, ограниченный доступ

Расстояние от незащищенного электрического проводника или части цепи, находящейся под напряжением, в пределах которого существует повышенная вероятность поражения электрическим током из-за дугового разряда в сочетании с непреднамеренным движением для персонала, работающего в непосредственной близости от источника питания. электрический проводник или часть цепи.

Обесточенный

Свободный от какого-либо электрического соединения с источником разности потенциалов и от электрического заряда; не имеющий потенциала, отличного от земного.

Электробезопасное рабочее состояние

Состояние, при котором электрический проводник или часть цепи отсоединены от частей, находящихся под напряжением, заблокированы/маркированы в соответствии с политикой NCSU, проверены на отсутствие напряжения и заземлены, если это необходимо.

Под напряжением

Электрически соединен или является источником напряжения.

Открытый

Человек, к которому можно непреднамеренно прикоснуться или подойти ближе, чем на безопасное расстояние. Он применяется к электрическим проводникам или частям цепи, которые не защищены, не изолированы или не изолированы должным образом.

Опасность

Источник возможных травм или ущерба здоровью.

Опасные

Предполагающие воздействие как минимум одной опасности.

Инцидентная энергия

Количество тепловой энергии, воздействующей на поверхность на определенном расстоянии от источника, генерируемого во время возникновения электрической дуги. Энергия падения обычно выражается в калориях на квадратный сантиметр (кал/см 2 ).

Детали под напряжением

Токопроводящие компоненты, находящиеся под напряжением.

Техническое обслуживание

Деятельность, способствующая эксплуатации или продлевающая срок службы оборудования или систем.

СИЗ

Аббревиатура от «Средства индивидуальной защиты».

Опасность поражения электрическим током

Опасное состояние, связанное с возможным выделением энергии при контакте или приближении к электрическим проводникам или частям цепи, находящимся под напряжением.

Квалифицированное лицо

Тот, кто продемонстрировал навыки и знания, связанные с конструкцией и эксплуатацией электрического оборудования и установок, и прошел обучение технике безопасности для выявления и предотвращения связанных с этим опасностей.

Неквалифицированное лицо

Лицо, не являющееся квалифицированным лицом. Лицо, не прошедшее обучение технике безопасности и/или не продемонстрировавшее навыков и знаний, связанных с конструкцией и эксплуатацией электрооборудования и установок.

Рабочее расстояние

Расстояние от источника/источника потенциальной вспышки дуги до плоскости, определяемой лицом и грудью работника. Примечание. Рабочее расстояние, определенное табличным методом, является фиксированным, тогда как при использовании метода падающей энергии оно может изменяться.

Работа вблизи

Любая деятельность в пределах ограниченной границы подхода.

Работа над

Преднамеренный контакт с электрическими проводниками или частями цепи, находящимися под напряжением, руками, ногами или другими частями тела, с помощью инструментов, зондов или испытательного оборудования, независимо от средств индивидуальной защиты (СИЗ), которыми пользуется человек. утомительный.

Обязанности

  • Руководители, отделы и менеджеры
    1. Обеспечьте оценку опасностей выполняемых работ для определения необходимого защитного снаряжения с помощью задокументированной формы оценки рисков СИЗ .
    2. Убедитесь, что сотрудники обеспечены и используют электрические средства индивидуальной защиты.
    3. Обеспечьте, чтобы сотрудники прошли обучение по выбору, использованию, ограничениям, осмотру, надеванию, снятию и обслуживанию СИЗ, и ведите документацию по такому обучению.
    4. Понимание правильного использования мер предосторожности, применимых правил и процедур в отношении электрооборудования, средств индивидуальной защиты, изоляционных и экранирующих материалов, а также изолированных инструментов и испытательного оборудования.
  • сотрудников
    1. Соблюдайте безопасные методы работы, описанные в этой процедуре.
    2. Посещайте все необходимые тренинги по этой программе.
    3. При необходимости используйте электрические средства индивидуальной защиты.
    4. Сообщайте своему руководителю о любых проблемах, связанных с средствами индивидуальной защиты от электробезопасности.

Опасность поражения электрическим током

  • Электромонтажники подвергаются опасности поражения электрическим током при работе с электрическим оборудованием или рядом с ним, которое может находиться под напряжением 50 вольт переменного или постоянного тока или выше. Работа рядом с электрическим оборудованием означает размещение любой части тела в пределах ограниченного доступа, ограниченного доступа или границ вспышки дуги.
  • Опасности поражения электрическим током включают опасность поражения электрическим током и опасность дугового разряда.
  • Опасность поражения электрическим током:
    1. Уровень опасности поражения электрическим током определяется напряжением, которому может подвергаться работник. СИЗ выбирают исходя из степени опасности поражения электрическим током.
    2. Обязательное Приложение B определяет средства индивидуальной защиты от ударов и другое необходимое оборудование для защиты от ударов.
    3. Противошоковые средства индивидуальной защиты необходимы для частей тела, потенциально подверженных опасности поражения электрическим током.
  • Опасность вспышки дуги:
    1. Опасность вспышки дуги определяется падающей энергией в электрическом оборудовании и должна определяться расчетным путем или с использованием соответствующих таблиц NFPA 70E. СИЗ с защитой от дуги должны обеспечивать защиту на уровне или выше номинального уровня энергии инцидента или уровня категории СИЗ.
    2. Как правило, средства защиты от дугового разряда включают в себя одежду, которая защищает все части тела.
  • Границы подхода
    1. Границы ограниченного и ограниченного доступа для защиты от ударов описаны в Обязательно Приложение C для систем переменного и постоянного тока. Электрические СИЗ требуются при работе на оборудовании или рядом с ним в пределах границ ограниченного или ограниченного доступа.
    2. Граница вспышки дуги определена в Обязательном приложении D для систем переменного тока и Обязательное приложение E для систем постоянного тока. Для работы на оборудовании или рядом с ним в пределах границы вспышки дуги требуются средства защиты от дуги
      3. .

Другие опасности:

  • Работа с электрическим оборудованием или вблизи него может подвергать сотрудников другим опасностям, включая падение с высоты, поскальзывание, спотыкание или падение, порезы от острых краев или инструментов, точки защемления и защемления и вращающееся оборудование от электрических приводов и двигателей, тепла, холода или ожогов, а также атмосферных опасностей при работе в замкнутых или замкнутых пространствах.
  • Эти опасности также необходимо учитывать при выборе средств индивидуальной защиты от поражения электрическим током.

Общие требования к электрическим СИЗ

  • Штат Северная Каролина предоставит электрические СИЗ, необходимые для этой программы. Квалифицированные сотрудники должны использовать СИЗ соответствующего класса защиты от ударов и дугового разряда для конкретной защищаемой части тела, как указано производителем.
  • СИЗ должны быть проверены и поддерживаться в рабочем состоянии в соответствии с инструкциями производителя
  • Работники несут ответственность за обеспечение соответствующего нижнего слоя одежды из натуральных волокон.
  • Открытые части тела должны быть защищены непроводящими материалами.
  • Защитное оборудование и одежда, предназначенные для защиты от вспышки дуги, должны быть рассчитаны производителем на использование в среде, где находится оборудование, находящееся под напряжением.
  • Одежда с защитой от дугового разряда тестируется и оценивается в сборе.
    1. Квалифицированный сотрудник всегда должен использовать все компоненты сборки, требуемые производителем.
    2. Квалифицированные сотрудники не должны смешивать компоненты от других производителей с классом защиты от дуги, если это не разрешено производителем. Конкретные нижние слои, нижнее белье, защитные очки и устройства защиты слуха обычно не указываются производителями верхней одежды с защитой от дуги.

Оценка опасности СИЗ

  • Общие требования
    1. Оценка опасности СИЗ должна проводиться с использованием формы 9 оценки опасности СИЗ .0006, чтобы определить наличие или вероятность наличия опасностей, требующих использования средств индивидуальной защиты в соответствии с 29CFR1910, подраздел I, 29CFR1926, подраздел E и NFPA 70E.
    2. Для каждой задачи определите опасность поражения электрическим током и потенциальную опасность поражения электрическим током для всех частей тела и определите, какие средства индивидуальной защиты обеспечивают надлежащую защиту.
    3. Для защиты от вспышки дуги Обязательное приложение F описывает конкретные задачи, для которых требуются или не требуются СИЗ с защитой от дуги.
  • Информация о защите тела

Приложение G Информация о частях тела содержит информацию о выборе средств индивидуальной защиты для защиты тела от травм. Определите требования к СИЗ для определенных частей тела, как указано ниже.

  1. Защита головы и лица :
    • Непроводящие каски следует надевать всякий раз, когда существует опасность травмы головы в результате поражения электрическим током или ожогов из-за контакта с частями, находящимися под напряжением, или с летящими предметами в результате вспышки электрической дуги.
    • Капюшоны с защитой от дуги защищают всю голову.
    • Балаклавы надеваются через голову и закрывают лоб, щеки и подбородок. Эта защита простирается вниз, чтобы защитить шею на полных 360 градусов. Кроме того, переднюю часть балаклавы можно натянуть на рот, чтобы обеспечить дополнительную защиту лица. Защитная маска не закрывает глаза
  2. Защита глаз:
    1. Работники должны носить СИЗ для глаз и лица всякий раз, когда существует опасность травм от электрических дуг, вспышек или летящих предметов в результате электрического взрыва.
  • Лицевые щитки с соответствующей степенью вспышки дуги (в кал/см 2 ) должны использоваться для электромонтажных работ. Под лицевыми щитками всегда следует надевать защитные очки или защитные очки.
  • Необходимо носить непроводящие защитные очки или защитные очки.
  • Средства защиты глаз могут быть затемнены для защиты от ослепления. При необходимости используйте дополнительную подсветку при использовании тонированных защитных масок при проведении электромонтажных работ.
  1. Защита туловища и конечностей:
    1. Работники должны носить непроводящую защиту для туловища и конечностей всякий раз, когда существует опасность получения травм от воздействия электрических дуг, вспышек или летящих предметов в результате взрыва вспышки электрической дуги.
  • Работники-электрики должны носить одежду из натуральных волокон с защитой от дугового разряда, такую ​​как рубашки с длинными рукавами, длинные брюки, куртки, пальто, полукомбинезоны или комбинезоны для защиты туловища и конечностей от опасностей, связанных с дуговым разрядом.
  • СИЗ должны иметь класс защиты от дуги, равный или превышающий уровень энергии или категории оборудования, с которым ведется работа.
  1. Защита органов слуха:

Защита органов слуха требуется при работе на границе вспышки дуги. Вкладыши для защиты органов слуха используются для защиты работника в случае дугового разряда. Уровень звукового давления при дуговой вспышке может превышать 140 децибел.

  1. Защита рук:
    1. Рабочие должны носить резиновые изолирующие перчатки и кожаные протекторы соответствующего размера в тех случаях, когда существует опасность травмы руки или руки в результате контакта с токоведущими частями или возможного ожога дугой.
    2. Резиновые перчатки используются для защиты от ударов. Резиновые перчатки необходимо проверять после каждого использования, если они не надеты с кожаными протекторами.
  • Резиновые и кожаные защитные рукава следует носить вместе в комбинации
  1. Основание Защита :

Электромонтажники должны носить кожаную обувь класса EH. Обувь должна быть чистой, без следов масла и мусора.

  1. Нижнее белье:
    • Сотрудники несут ответственность за предоставление нижнего белья, которое должно быть изготовлено из натуральных волокон.
    • Неплавящиеся горючие предметы одежды (например, из хлопка, шерсти, вискозы, шелка или смесей этих материалов) могут использоваться в качестве нижнего слоя под противозащитной одеждой.
    • Токопроводящие предметы нельзя носить под защитной одеждой. Примеры включают украшения, металлические пряжки для ремней, кольца, браслеты
      • .
    • Плавкие волокна, такие как ацетат, нейлон, полиэстер, полипропилен или спандекс, не должны использоваться в нижнем белье из ткани рядом с кожей. Допускается использование случайного количества резинки на нижнем белье или носках из негорючей ткани.

Выбор и использование средств индивидуальной защиты (СИЗ)

  • СИЗ с защитой от удара и дуги
    1. Выбор средств защиты от прикосновения должен определяться в зависимости от напряжения. Обязательное приложение B описывает средства индивидуальной защиты от ударов и другое оборудование для защиты от ударов.
    2. Выбор средств индивидуальной защиты с классом защиты от дуги может определяться уровнем энергии падающего излучения или методом категории. Метод падающей энергии (IE) является предпочтительным методом.
      1. Метод падающей энергии: СИЗ, рассчитанные на дуговой разряд, основаны на уровнях падающей энергии оборудования, с которым будут работать. Этикетки на оборудовании могут указывать уровень энергии инцидента, который затем можно использовать для выбора СИЗ. См. Приложение H для образцов этикеток.
  • СИЗ с защитой от дугового разряда требуются при уровне энергии падающего излучения выше 1,2 кал/см 2 .
  • Для каждой единицы оборудования определите падающую энергию расчетным путем.
  • Маркировка оборудования для указания расчетного уровня IE.
    • Уровень
  • IE также может быть указан на однолинейных схемах.
  • Выберите средства индивидуальной защиты, рассчитанные на расчетный уровень IE или выше.
    1. Категорийный метод (также называемый «табличным методом»)
  • Определение СИЗ с использованием метода категорий (табличного метода) может выполняться только квалифицированным лицом.
  • Запланированная работа должна точно соответствовать оборудованию и условиям, указанным в соответствующем приложении. Если какие-либо условия или параметры оборудования не указаны в приложении, метод категорий не может быть использован.
  • Обязательное приложение D определяет категорию СИЗ, необходимую для работы с указанным оборудованием, и рабочие параметры для систем переменного тока. В Приложении D также указано расстояние до границы вспышки дуги.
  • Обязательное Приложение E определяет категорию средств индивидуальной защиты, необходимую для работы с указанным оборудованием, и рабочие параметры для систем постоянного тока. В Приложении E также указано расстояние до границы вспышки дуги.
  • Обязательное Приложение I определяет требуемый комплект СИЗ для каждой категории.
    • Требуются все компоненты сборки.
    • Одежда и нижнее белье, которые носят с использованием средств индивидуальной защиты от дугового разряда, должны быть изготовлены из натуральных волокон.
    • Кожаная обувь должна соответствовать классу EH.
  • Выбор и использование электрических СИЗ
    1. Оценка опасности СИЗ – использование Обязательная форма оценки опасности СИЗ .
      • Определите задачу, которую необходимо выполнить.
      • Определение необходимых средств индивидуальной защиты.
    2. Перед использованием проверьте СИЗ на наличие дефектов. Руководство по осмотру можно найти в Обязательный Приложение J
    3. Дон СИЗ
      • Нижнее белье должно быть изготовлено из натуральных волокон или неплавких легковоспламеняющихся предметов одежды
      • Открытые части тела должны быть защищены от поражения электрическим током
      • Используйте СИЗ в соответствии с требованиями производителей
      • Используйте ВСЕ необходимые СИЗ
    4. Выполнение задания с использованием необходимых средств индивидуальной защиты
    5. Надлежащее техническое обслуживание и хранение СИЗ в соответствии с Приложением J

Уход и техническое обслуживание, Обязательное приложение J

Средства индивидуальной защиты должны поддерживаться в безопасном и надежном состоянии и должны проверяться или тестироваться в соответствии с требованиями производителя и OSHA 29CFR1910. 137(c). Конкретные требования можно найти в обязательном приложении J . Защитные предметы, которые могут быть загрязнены смазкой, маслом, легковоспламеняющимися или горючими жидкостями, не должны использоваться. Необходимо соблюдать инструкции производителя одежды.

Обучение

  • Сотрудники, подвергающиеся опасности поражения электрическим током, и их руководители должны знать следующее:
    1. Когда необходимы СИЗ
    2. Какие СИЗ необходимы
    3. Как правильно надевать, снимать, подгонять и носить СИЗ
    4. Ограничения СИЗ
    5. Надлежащий осмотр, уход, техническое обслуживание, срок службы и утилизация СИЗ.
  • Переобучение требуется, когда:
    1. Изменения на рабочем месте требуют дополнительных или новых видов СИЗ
    2. Изменения в типах используемых СИЗ требуют предоставления новой информации

Использование СИЗ свидетельствует о том, что сотрудник не понимает

Какие средства индивидуальной защиты обычно используются для электробезопасности?
