Технология защиты от воды и пыли стандарта IP: что это, степени защиты
Что это за технология?
Стандарт защиты от внешних воздействий IP используется в различных устройствах для обеспечения надежной защиты от попадания жидкостей, пыли и влаги. Для проверки конструкции устройств компания Winmate использует стандартные методы тестирования.
Winmate предлагает различные степени механической защиты (IP) от пыли и воды для прочных промышленных ЖК-дисплеев. ЖК-экраны компании отличаются высокой надежностью, ударопрочностью, вибростойкостью и рассчитаны на эксплуатацию при высоких температурах и в неблагоприятных условиях окружающей среды, так как с течением времени такие внешние факторы, как пыль и вода, могут быть опасны для любого типа оборудования.
Таблица степеней защиты IP
Первая цифра (защита от проникновения посторонних предметов) | Описание | Вторая цифра (защита от проникновения жидкостей) | Описание |
Нет защиты | Нет защиты | ||
Защита от проникновения твердых предметов больше 50 мм (например, тыльной стороны руки) | Защита от вертикально капающей воды | ||
Защита от проникновения твердых предметов больше 12 мм (например, пальцы) | Защита от воды, падающей на корпус под углом до 15 градусов от вертикали | ||
Защита от проникновения твердых предметов больше 2. 5 мм (например, инструменты, кабели) | Защита от воды, падающей на корпус под углом до 60 градусов от вертикали | ||
Защита от проникновения твердых предметов больше 1 мм (например, небольшие инструменты, кабели, провода) | Защита от разбрызгиваемой со всех сторон воды | ||
Частичная защита от пыли (пыль не нарушает работу устройства) | Защита от струй воды под низким давлением со всех сторон | ||
Полная пыленепроницаемость | Защита от сильных струй воды, например, для использования на палубе | ||
Защита от кратковременного погружения от 15 см до 1 м длительностью до 30 минут | |||
Защита от длительного погружения под давлением |
Классификация защиты корпусов NEMA и сравнение со стандартом IP
Национальная ассоциация производителей электрооборудования (National Electrical Manufacturers Association или NEMA) определяет основной набор стандартов для корпусов электрооборудования в США. Существуют различные категории NEMA для всех типов корпусов, сфер применения и условий эксплуатации, для которых они дают полную защиту при правильной установке.
Ниже представлена таблица с описанием стандартов NEMA. Для получения подробного описания параметров и критериев испытаний (см. стандарт № 250 Национальной ассоциации производителей электрооборудования (NEMA). Стандарты Евросоюза установлены Институтом Нефти, их часто называют степенью защиты оболочки IP (Ingress Protection). Сравнение стандартов приведено ниже.
Таблица соответствия классификации NEMA и классов защиты IP
Классификация защиты NEMA | Описание | Классификация защиты IP |
1 | NEMA 1 — Корпуса предназначены для использования в закрытых помещениях и обеспечивают защиту персонала от случайного соприкосновения с оборудованием, а также защиту от попадания грязи. | IP20 |
2 | NEMA 2 — То же самое, что и NEMA 1, но с защитой от попадания капель и брызг жидкостей. | IP21 |
3 | NEMA 3 — Корпуса предназначены для использования как в закрытых помещениях, так и на улице, и обеспечивают защиту персонала от случайного соприкосновения с оборудованием; защищают от падающей грязи, дождя, измороси, снега и надуваемой пыли; при образовании на корпусе корки льда повреждения не происходит. | IP54 |
3R | NEMA 3R — То же самое, что и NEMA 3, за исключением защиты от надуваемой пыли. | IP24 |
3S | NEMA 3S — Корпуса предназначены для использования как в закрытых помещениях, так и на улице, и обеспечивают защиту персонала от случайного соприкосновения с оборудованием; защищают от падающей грязи, дождя, измороси, снега и надуваемой пыли; при налипании льда внешние механизмы остаются в рабочем состоянии. | IP54 |
4, 4X | NEMA 4 — Корпуса предназначены для использования как в закрытых помещениях, так и на улице, и обеспечивают защиту персонала от случайного соприкосновения с оборудованием; защищают от падающей грязи, дождя, измороси, снега, надуваемой пыли, разбрызгиваемой воды и струй; при образовании на корпусе корки льда повреждения не происходит. NEMA 4X — То же самое, что и NEMA 4, но включает защиту от коррозии. | IP56 IP65 IP66 |
5 | NEMA 5 — Корпуса предназначены для использования как в закрытых помещениях, так и на улице, и обеспечивают защиту персонала от случайного соприкосновения с оборудованием; защищают от падающей грязи; оседающей пыли, пуха, волокон, водяных капель и брызг жидкости. | IP52 |
6,6P | NEMA 6 — Корпуса предназначены для использования как в закрытых помещениях, так и на улице, и обеспечивают защиту персонала от случайного соприкосновения с оборудованием; защищают от падающей грязи; струй воды и попадания воды при временном погружении на определенную глубину; при образовании на корпусе корки льда повреждения не происходит. |
Ip67 |
12, 12K | NEMA 12 — Корпуса (без заглушек) предназначены для использования в закрытых помещениях и обеспечивают защиту персонала от случайного соприкосновения с оборудованием; защищают от падающей грязи; оседающей пыли, пуха, волокон, водяных капель и брызг жидкости. NEMA 12K — То же самое, что и NEMA 12, но с заглушками. | IP52 |
13 | NEMA 13 — Корпуса предназначены для использования в закрытых помещениях и обеспечивают защиту персонала от случайного соприкосновения с оборудованием; защищают от падающей грязи; оседающей пыли, пуха, волокон, капель, брызг и проникновения воды, масла или некорродирующих охладителей. | IP54 |
Степень защиты IP69K
Воздействие струй воды высокой температуры. Устройство может работать в условиях высокотемпературной мойки высокого давления.
Немецкий стандарт DIN 40050-9 расширяет IEC 60529 до степени защиты IP69K, применяемой для высокотемпературной мойки под высоким давлением. Такие корпусы имеют не только полную защиту от пыли (IP6X), но и способны выдержать высокое давление воды во время мойки.
Степень защиты IP69K была первоначально разработана для дорожных транспортных средств, особенно тех, которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др.), но в настоящее время находит применение в других областях (пищевая и химическая промышленность).
Технология / функциональная схема
Существует множество разнообразных вариантов изоляции устройства. Самой распространенной является изоляция передней панели. После монтажа устройство герметично для пыли и воды (зависит от степени защиты).
Кроме изоляции передней панели, возможна изоляция других компонентов, например, разъемов, задней панели, верхней панели или защиты со всех сторон, в зависимости от назначения устройства.
Winmate проводит тесты, чтобы проверить соответствие требованиям степени защиты продукции, и проверяет, не попадает ли вода, пыль или грязь в систему.
1. Тест IP6X – защита от проникновения пыли
2. Тест IPX6 — защита от проникновения воды
3. Тест IP65 — защита от проникновения воды и пыли
Защита от пыли | Защита от пыли |
Защита от проникновения воды | Защита от проникновения воды |
4. Тест IP4X — защита от проникновения пыли
Защита от проникновения твердых предметов внутрь корпуса. | Защита от проникновения твердых предметов внутрь корпуса. |
5. Тест IPX4 — защита от проникновения воды
Тест на защиту от проникновения воды. | Тест на защиту от проникновения воды. |
Компания Winmate предлагает различные варианты изоляции, включая:
- Изоляцию между стеклом или сенсорным экраном и передней панелью.
- Внутреннюю защиту от пыли между ЖК-дисплеем и стеклом или сенсорным экраном.
- Специальную изоляцию для монтажа оборудования.
Помимо изоляции от воды, возможна изоляция от средств для очистки и дезинфекции оборудования, соленой воды или других жидкостей, что влияет на выбор материала и конструкцию системы.
Кроме того, необходимо учитывать влияние солнечного света, так как ультрафиолетовые лучи разрушают полимерную структуру большинства изоляционных материалов.
Грамотный выбор материала является одной из важнейших задач специалистов компании Winmate.
Особенности и преимущества
- Надежная и долговечная конструкция.
- Многофункциональная механическая конструкция с классом защиты IP и диагональю от 6,4″ до 20,1”.
- Передняя панель из 10 мм закаленного стекла со степенью защиты IP65.
- Возможность монтажа в панель и на стойку.
- Возможность интеграции термических и антивибрационных решений.
Применение
- Промышленная автоматизация.
- Автомобили для тяжелых условий эксплуатации.
- Уличные терминалы.
- Терминалы в бассейнах и SPA.
- Терминалы в туалетах.
- Медицинское оборудование.
Использование этой технологии в продукции Winmate
Технология защиты от воды и пыли класса IP доступна для всей линейки ЖК-дисплеев и панельных компьютеров.
Материалы по теме:
- Технология защиты от ударов и вибрации.
- Защита от электромагнитных помех.
- Технология антикоррозийной обработки металлов.
Расшифровка степеней защиты IP — Кабель Иркутск
Степень защиты от загрязнений и влаги является важным критерием выбора электрического оборудования. В особенности, если его установка планируется на улице или в условиях с повышенным содержанием пыли, где от правильного выбора напрямую зависит безопасность использования прибора.
Стоит отметить, что в каждой стране действуют свои нормативные документы, регламентирующие защиту электрических и других приборов. Однако все они основаны на международном стандарте IP, который был принят в 1997 году. Именно он чаще всего используется для маркировки степени защиты устройства.
Номенклатура IP стандарта

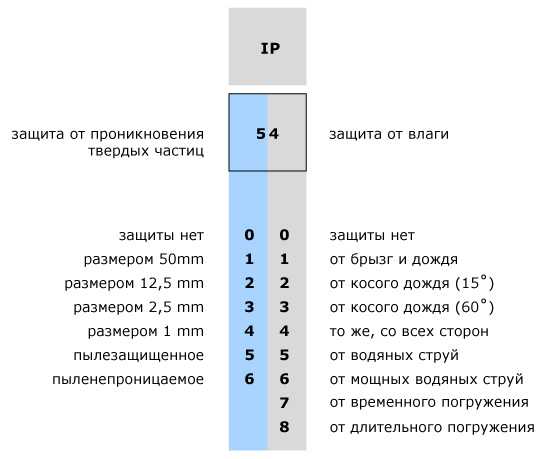

Первые две латинские буквы только обозначают стандарт защиты и всегда присутствуют в виде маркировки. Поэтому, если встречаете на корпусе того или иного прибора аббревиатуру IP, нужно смотреть, какие идут цифры и буквы после нее.
Как правило, реализуемые на территории России электрические приборы имеют только две цифры после IP, в редких случаях встречается дополнительная буква справа. Первая цифра обозначает степень защиты от проникновения предметов и пыли, а вторая – влаги и воды.
Международная версия стандарта имеет три цифры. Последняя – показатель сопротивления ударным нагрузкам.
Стоит обратить внимание, что максимальное значение первой цифры равно 6, а второй и третьей – 9. Буква после цифрового кода означает степень защиты электроприбора при прикосновении к нему рукой. Вторая дополнительная буква используется для отображения вспомогательной информации касательно конкретного электроприбора. Например, в кодировке IP69BM: B – можно касаться пальцами, а M – испытания проводились во время движения.
Степень защиты IP00
Нули после символа степени защиты означают, что устройство не предназначено для работы в среде даже с минимальной концентрацией пыли и влаги. Это приборы, которые могут применяться исключительно при наличии корпуса, защищающего от негативного воздействия окружающей среды. К подобному оборудованию относятся различные электронные платы или провода без изоляции.
Степень защиты IP10
Это электрооборудование, которое защищено от проникновения предметов размером не более 50 миллиметров, но не от избыточной влажности. Как и в случае с предыдущим классом, эти устройства требуют наличия дополнительного корпуса для обеспечения полной защиты или создания определенных условий эксплуатации. К подобному электрооборудованию относится большинство мультиметров и других измерительных приборов.
Степень защиты IP20
Кодировка означает, что устройство может в сухом помещении эксплуатироваться без дополнительной защиты. Корпус электрооборудования защищен от проникновения предметов до 12,5 миллиметров.
Электроприборы этого класса могут применяться внутри промышленных и жилых объектов. Примером оборудования является обычная комнатная розетка наружного монтажа.
Защита IP21
Помимо защиты от попадания внутрь частичек до 12,5 мм, эти аппараты способны противостоять конденсату, но при условии, что он будет капать вертикально. Это означает, что такое электрооборудование можно использовать во влажных помещениях.
Примером приборов с классом защиты IP21 выступают клавишные автоматы, электрические конвекторы.
Степень защиты IP22
Эти устройства эффективно выдерживают прямое попадание капель конденсата не только под углом 90 градусов, но и 15 градусов. В результате их можно устанавливать во влажных помещениях с частичками крупнее 12,5 мм, при этом строго вертикальный монтаж не обязателен. К этому классу приборов относятся светодиодные светильники и блоки управления к ним.
Степень защиты IP23
Электрические приборы, которые могут устанавливаться на улице и способные противостоять прямому попаданию капель воды. При этом угол падения может достигать 60 градусов. Единственное ограничения: влага не должна проникать снизу корпуса устройства.
Степень защиты IP23 характерна для уличных светодиодных светильников.
Степень защиты IP24
Цифра 4 означает, что прибор устойчив от брызг, падающих на него под любым углом. Это может быть как дождь, так и струя воды выпущенная со шланга. Как правило, это специализированное электрическое оборудование, используемое в системах вентиляции, обогреватели для ванных комнат.
Степень защиты IP30
Примером оборудования с этим классом защиты служат щитовые и ИБП. Они защищены от проникновения предметов размером менее 2,5 мм, но не способны противостоять влаге, а тем более капель или струи воды. Поэтому их устанавливают исключительно в сухих помещениях.
Степень защиты IP34
Доступ к внутренним компонентам этих приборов можно получить только с помощью инструментов. Кроме этого, они способны выдержать дождь и прямое попадание струи воды под любым углом.
Столь внушительной степенью защиты могут похвастаться уличные акустические системы, вентиляторы кухонных вытяжек.
Степень защиты IP45
Приборы с этой маркировкой могут устанавливаться в любых помещениях, при этом корпус полностью защищено от проникновения частичек более 1 мм и прямого попадания струи воды. Примером подобного оборудования служат: некоторые типы розеток, встраиваемые боксы для защиты электроприборов, звуковая сигнализация противопожарных систем.
Степень защиты IP65
Обладают высокой степенью пыле- и влагонепроницаемости: цифра 6 на первом месте – абсолютная пыленепроницаемость, цифра 5 на втором месте – защита от струй любого направления. Такое оборудование подходит для моечных комплексов, производственных цехов; автозаправочных станций, объектов с повышенной запыленностью и пр. Осветительные приборы этого класса защиты относятся к категории прожекторных и промышленных светильников. Они могут работать в особенно тяжелых условиях: под воздействием давления воды, наличии в воздухе мелко- и крупнодисперсных элементов. Также в эту категорию часто включают взрывозащищенные светильники.
Степень защиты IP69
Высший класс защиты для электрических приборов. Такие устройства способны выдержать полное погружение в воду, а также воздействие высокотемпературной водяной струи под давлением.
Как правило столь высокую защиту получают подводные камеры, а также некоторые светодиодные приборы, используемые для освещения ванн и бассейнов.
Важный нюанс в классификации защиты
При выборе высоко защищенных приборов важно учесть тот момент, что их испытания проводятся при определенных условиях, которые могут отличаться от реальных. Например, производители для проверки герметичности используют только пресную воду. Соответственно, даже при заявлении 9 класса защиты от влаги нет гарантии, что устройство выдержит погружение в соленую воду.
Это относится и к температуре. Как правило, тесты проводятся в помещениях, где +15-35 градусов Цельсия. Поэтому нет никакой гарантии, что уплотнители, которые защищают от проникновения пыли и влаги будут так же эффективны в условиях экстремальных температурных режимов, например, при -20 или +45 градусов.
Что на самом деле означает IP68?
На рынке смартфонов редко можно найти первоклассный телефон, не обладающий водо- и пыленепроницаемостью. Если раньше это было редкостью, то сейчас это стало гораздо более распространенным явлением. Даже компании, которые раньше держались подальше от IP-рейтингов, такие как OnePlus, добавили его в свои топовые устройства. На самом деле многие будущие смартфоны, вероятно, будут иметь какую-то форму защиты.
Посмотрите на спецификацию, и вы, вероятно, увидите что-то, называемое IP-рейтингом. В наши дни это, вероятно, будет IP67 или IP68.
Но давайте посмотрим правде в глаза: если вы тратите хорошие деньги на устройство, будь то экшн-камера, умные спортивные часы или новый телефон, вы должны знать, что оно выдержит дождь или случайное попадание в унитаз. .
С таким количеством различных кодов, штампов и наименований водо- и пыленепроницаемости и сертификатов можно запутаться. Давайте объясним.
Степень защиты IP — что означают буквы и цифры?
Рейтинг IP обычно состоит из четырех символов. Первые два символа, I и P, обозначают защиту от проникновения или, другими словами, насколько хорошо она предотвращает попадание внутрь чего-либо.
Первая цифра указывает, насколько хорошо устройство защищает от мелких твердых частиц (пыль/песок и т. д.), с максимальным рейтингом 6. Это варьируется от полного отсутствия защиты до пыленепроницаемости.
Вторая цифра — это рейтинг устойчивости к жидкости или воде, максимальный рейтинг 9. Это от отсутствия защиты до водяных струй высокого давления и высокой температуры.
Другими словами, если вы где-то видите IP69, вы знаете, что он предлагает наивысший рейтинг защиты от пыли и воды. По крайней мере, когда дело доходит до сертификации IP-рейтинга.
Что означает IP68?
Существует большое количество комбинаций, когда речь идет о рейтингах IP, и это может привести к путанице, но IP68 является одним из наиболее распространенных, которые вы найдете на технологических устройствах.
Что касается твердых частиц, устройства были протестированы на пыленепроницаемость и признаны пыленепроницаемыми. Все, что имеет «6» в качестве первой цифры, настолько непроницаемо для пыли, насколько это может быть проверено и сертифицировано в этом конкретном масштабе. Вторая цифра 8 означает, что устройство защищено от погружения в воду на определенную глубину и на определенное время.
- IP = Пылевлагозащита
- 6 = Пыленепроницаемость
- 8 = Выдерживает погружение в воду
Вероятно, стоит отметить, что только потому, что что-то имеет класс защиты IP68 и отлично выдерживает воздействие дождя, оно не может быть протестировано на устойчивость к дождю или брызгать из струи какой-нибудь. Вот почему Sony заявляет IP65/68 на своих устройствах.
Следует также упомянуть, что IEC (который регулирует международные стандарты для рейтингов IP) не указывает глубину или продолжительность защиты от воды — он просто устанавливает стандарт для 7 и 8, говоря, что 8 необходимо быть больше 7. Как правило, вы обнаружите, что 7 соответствует 1 метру в течение 30 минут, а 8 — больше, но производители должны указать, какой уровень защиты был протестирован. Например, Apple заявляет, что ее iPhone 14 со степенью защиты IP68 может выдержать погружение на глубину до 6 метров в течение 30 минут.
Как насчет IP65, IP53 или других?
Часто вы увидите продукты с более чем одним рейтингом IP, и это просто потому, что они протестированы на различные виды гидроизоляции. Например, Sony Xperia 1 IV имеет рейтинги IP68 и IP65. Как уже упоминалось, рейтинг IP68 означает, что он может выдержать погружение в воду. IP65 означает, что он также хорошо справляется с брызгами.
Технически это проверено с использованием воды, выбрасываемой из сопла диаметром 6,3 мм. Однако в реальном мире это просто означает, что он может выдержать дождь или душ. Только не распыляйте на него мойку высокого давления.
Если вы найдете более старое устройство со степенью защиты IP53, это означает, что оно защищено от пыли, но не полностью, и может жить при распылении воды, но не при струях воды и, конечно же, при погружении в воду.
Что у Apple Watch с рейтингами IP6X, WR50 и WR100?
- IP6X = пылезащита
- WR50 = водонепроницаемость до 50 м
- WR100 = водонепроницаемость до 100 м и пыленепроницаемые последние часы: IP6X и WR50. С тех пор они перешли на Series 8 и Apple Watch SE (2-го поколения). Watch Ultra тоже имеет IP6X, но WR100 вместо WR50.
Как мы уже упоминали, первое числовое значение соответствует пыленепроницаемости. Как и любое устройство со степенью защиты IP68 или IP67, цифра «6» просто означает, что оно обладает очень высокой пыленепроницаемостью или «пылезащищенностью», что означает, что пыль не может попасть в часы. «X» означает, что у него нет защиты от воды, но это не значит, что он не является водонепроницаемым — он просто не тестировался на соответствие этому стандарту.
Этикетки Apple WR50 и WR100 означают водонепроницаемость на глубине до 50 и 100 метров соответственно, а поскольку это намного больше глубины 1,5 м, сертифицированной стандартной системой IP-рейтинга, нет реальной необходимости иметь устройства с такими этикетками. Они водонепроницаемы, в них можно плавать или бегать под дождем.
Для часов гораздо более характерно указывать показатели водозащиты на глубине (например, 50 м) или в атмосфере (5 атм), что на самом деле является отражением того, что они выдержат такое давление воды на такой глубине.
Что означает IPX7 или IPX8?
Присутствие X в рейтинге смущает некоторых людей, но такие устройства, как Apple Watch первого поколения, некоторые камеры и носимые устройства Garmin и даже некоторые телефоны, имеют его. Это означает, что устройство не сертифицировано для защиты от пыли, но не означает, что оно не является пыленепроницаемым.
Это просто означает, что он может выдерживать попадание воды — например, Samsung Galaxy Flip 4 имеет рейтинг IPX8, что означает, что он может выдерживать погружение в воду, но не имеет защиты от проникновения пыли (из-за конструкции шарнира).
Что такое нанопокрытие?
Нанопокрытие представляет собой пленку, наносимую под микроскопом и распыляемую на внутренние компоненты, чтобы помочь воде скатиться со всего, что потенциально может быть повреждено влагой.
Некоторые компании предпочитают изготавливать свои телефоны с водоотталкивающим нанопокрытием, но не предлагают конкретного рейтинга IP. С этими устройствами, такими как старый Moto Z, телефон, вероятно, будет в порядке при случайных разливах, небольшом дожде или странных брызгах, но не выдержит погружения в воду или столкновения со струями воды или сильным дождем.
Этот тип нанопокрытия эволюционировал и обеспечивает полную защиту от погружения в воду, не полагаясь на уплотнения в корпусе телефона.
Что означает банкомат?
Хотя некоторые смарт-часы имеют рейтинг IP, чаще всего вы обнаружите водонепроницаемость, обозначенную ATM, по крайней мере, в часах, предназначенных для занятий спортом или активного отдыха. Банкомат означает атмосферу (ничего общего с банкоматами) и в основном указывает, какое давление он может выдержать. Или, другими словами, насколько глубоко вы можете погрузить его под воду.
Обычно зарезервирован для устройств, предназначенных для использования под водой, и в большинстве случаев 1 АТМ соответствует 10 метрам, 5 АТМ — 50 метрам и 10 АТМ — 100 метрам. Например, для моделей Apple Watch (кроме Apple Watch Ultra) эта глубина составляет 50 метров, поэтому ее можно использовать для отслеживания плавания.
Для получения подробной информации о каждом отдельном возможном IP-рейтинге см. поуровневую диаграмму в IEC.
