Степени защиты электрооборудования ip таблица: Степень защиты электрооборудования от внешних воздействий

Таблица степеней защиты IP

Класс защиты International Protection (IP) — определяет защиту пользователя от поражения электрическим током и защиту электрооборудования, вентиляторов, приборов от воздействию твердых частиц и влаги.

Степень защиты IP XX можно определить из данной таблицы, где:

первая цифра — индекс 1 (защита электрооборудования от твердых тел)

вторая цифра — индекс 2 (защита электрооборудования от воды)

Твердые тела			Вода
Инд.	Степень защиты	Характеристика	Характеристика	Степень защиты	Инд.
0	Отсутствие защиты	Отсутствие защиты от случайного контакта и инородных тел	Отсутствие защиты	Отсутствие защиты от влаги	0
1	Защита от крупных инородных тел	Защита от контакта с рукой человека на большой площади и защита от крупных твердых инородных тел диаметром > 50 мм	Защита от капель воды, падающих вертикально	Защита от капель	1
2	Защита от инородных тел среднего размера	Защита от контакта с пальцами руки человека и защита от небольших твердых инородных тел диаметром > 12 мм	Защита от капель воды, падающих под углом до 15°	Защита от капель	2
3	Защита от инородных тел небольшого размера	Защита от инструмента, проводов или подобных им объектов диаметром > 2. 5 мм и от небольших инородных тел диаметром > 2.5 мм	Защита от капель воды, падающих под углом до 60°	Защита от брызг	3
4	Защита от гранулообразных инородных тел	Защита от инструмента, проводов или подобных им объектов диаметром > 1 мм и от небольших инородных тел диаметром > 1 мм	Защита от воды, льющейся со всех направлений	Защита от брызг	4
5	Защита от оседающей пыли	Полная защита от контакта. Защита от внутренних повреждений оборудования вследствие пылевых отложений	Защита от струй воды, льющихся под давлением со всех направлений	Защита от струи	5
6	Защита от проникновения пыли	Полная защита от контакта. Защита от проникновения пыли	Защита от кратковременного затопления	Защита от затопления	6
			Защита от временного конденсата	Защита от конденсата	7
			Защита от воды под давлением (полное погружение)	Полная защита от влаги (герметичность)	8

Степени защиты корпусов электронного оборудования

IPхх – рейтинг защиты корпусов электронного оборудования по стандарту IEC-952.

Первый индекс – класс защиты корпусов электронного оборудования от проникновения внутрь посторонних тел:

0-Защита отсутствует

1-Защита от проникновения внутрь оболочки большого участка поверхности человеческого тела, например рук, и от проникновения твердых тел диаметром более 50 мм

2-Защита от проникновения внутрь корпуса пальцев или предметов длиной более 80 мм и от проникновения твердых тел диаметром более 12 мм

3-Защита от проникновения внутрь оболочки инструментов, проволоки, твердых тел и т.п. диаметром или толщиной более 2.5 мм

4-Защита от проникновения внутрь оболочки проволоки и твердых тел диаметром более 1 мм

5-Проникновение внутрь корпуса пыли не предотвращено полностью, однако количество проникающей пыли не может нарушить работу изделия

6-Проникновение пыли предотвращено полностью

Второй индекс – класс защиты корпусов электронного оборудования от воздействия воды:

0-Защита отсутствует

1-Капли воды, вертикально падающие на оболочку, не должны оказывать вредного воздействия на изделие

2-Капли воды, падающие на оболочку под углом до 15 градусов от вертикали, не должны оказывать вредного воздействия на изделие

3-Дождь, падающий на оболочку под углом 60 градусов от вертикали, не должен оказывать вредного воздействия на изделие

4-Вода, разбрызгиваемая на оболочку в любом направлении, не должна оказывать вредного воздействия на изделие

5-Струя воды, выбрасываемая в любом направлении на оболочку, не должна оказывать вредного воздействия на изделие

6-Сильная струя воды (100 л/мин при давлении 100 кПа) или волны воды не должны вызывать попадание в оболочку воды в количестве, достаточном для повреждения изделия

7-Вода не должна проникать в оболочку, погруженную в воду на глубину примерно 15 см, при примерном равенстве температуры оболочки и воды, в количестве, достаточном для повреждения изделия

8-Изделие пригодно для длительного погружения в воду при условиях, устанавливаемых производителем

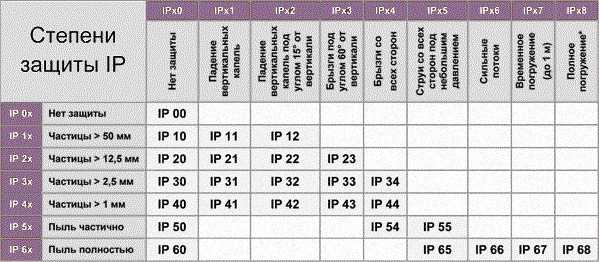

Степени защиты IP.

Таблица обозначения IP.

Позначення IP

IP – це позначення ступеня захисту від небажаних проникнень, INGRESS PROTECTION RATING. Це певна класифікаційна система для захисту оболонок електричного обладнання, а також інших приладів від попадання води, пилу, сторонніх предметів відповідно з міжнародними стандартами DIN 40050, IEC 60529, а також відповідає вітчизняному Дст 14254.

Що таке ступінь захисту IP?

Під цим позначенням розглядають способи захисту, які перевіряються стандартним методом досліджень, який забезпечений оболонкою від доступу до небезпечних елементів – струмопровідним і механічних частин.

Маркування захисною мірою оболонок електричного обладнання проводиться за допомогою міжнародних знаків захисту – IP і 2 цифр, перша з них означає захист від проникнення твердого предмета, 2 – від проникнення вологи.

Код представлений як IPXX. За цифрою можуть позначатися літери, які надають додаткову інформацію. Найбільший показник захисту за такої класифікації – IP68. Такий прилад пыленепроницаем, витримує тривалий час під водою під тиском. На сьогодні максимальний показник захисту становить IP69-ДО – таким маркують корпусу виробів, які повинні витримувати мийку при високих температурах з високим тиском.

Розрізняють такі рівні:

• 0 – відсутній захист,
• 1 – захист від свідомих контактів,
• 2 – мануальна захист,
• 3 – захищає кабелі, інструменти,
• 4 – захищає болти, дріт,
• 5 – всередину може потрапити невелика кількість пилу,
• 6 – пил не потрапить в прилад, абсолютна захист від контактів.

Найпоширеніші ступеня захисту такі:

• IP20 – використовують для освітлення всередині приміщення при незабрудненій нормальному середовищі. Область застосування – теплий сухий промисловий цех, офіс, театр, магазин.
• IP21 – 22 – використовують для промислових неопалюваних приміщень, під навісом, захищені від проникнення конденсату.
• IP23 – застосовують в неопалювальному приміщенні або зовні.
• IP43 – 44 – використовують для зовнішнього вуличного освітлення. Забезпечує захист від дощу, невеликих твердих тел. У промисловості використовуються лампи для освітлення високого цеху. Часто застосовується захист типу IP43 – забезпечує безпеку, в поєднанні з IP54 – для запобігання забруднення відбивачів лампи.
• IP50 – застосовується у світильниках для запиленій середовища, щоб захистити від швидкого забруднення зсередини. З зовнішньої сторони такі прилади можуть легко чиститися. Для того, щоб освітлювати приміщення з підвищеними показниками вологи, світильники з таким захистом не рекомендується застосовувати.
• IP54 — водонепроникне традиційне виконання, такі прилади миють, експлуатують для об’єктів з підвищеною вологістю, ще – встановлюють під навісом.
• IP60 – гарантує повний захист від проникнення пилу, застосовуються для сильно запилених приміщень.
• IP65-66 – струезащищенные прилади, що використовуються там, де потрібно їх постійно мити, не бояться води. Потрапляння невеликої кількості вологи не може негативно позначитися на їх роботі. Часто застосовується додатково захист до ударів.
• IP67-68 – прилади з таким ступенем захисту занурюють у воду, без побоювання, що вони промокнуть. Застосовують для освітлення під водою у фонтанах, басейнах.

Схематично ступеню захисту IP можна позначити таким чином – як приклад – IP 65, де 6 – це позначення захисту від пилу, а 5 – позначення захисту від рідини.

Розгорнута характеристика IP

Захист від твердих тіл:

• 0 – захист відсутній – відсутня від випадкових контактів і чужорідного тіла;

• 1 – захист від великих сторонніх тіл – від зіткнення з руками на великій поверхні, а також захист від твердих великих сторонніх предметів з діаметром більше 50 мм;

• 2 – захист від чужорідного тіла середнього розміру – оберігає від контакту з руками, а також від маленького чужорідного твердого тіла з діаметром не більше 12 мм;

• 3 – оберігає від невеликих чужорідних предметів – від інструментів, дроти, схожих предметів з діаметром 2,5 мм і більше, а також від маленьких сторонніх предметів з діаметром більше, ніж 2,5 мм;

• 4 – захист від гранулоподібних сторонніх предметів – від інструментів, приводу, схожих предметів з діаметром 1 мм і більше, а також від невеликих чужорідних предметів з діаметром більше, сем 1 мм;

• 5 – захист від осідання пилу – повністю захищає від контактів. Оберігає від внутрішнього пошкодження приладів унаслідок осідання на них пилу;

• 6 – захист від попадання пилу – повністю ізольовано від контакту з пилом, попадання пилу виключається.

Гідрозахист:

• 0 – захист відсутній – немає захисту від води;

• 1 – оберігає від крапель – від вертикально падаючих крапель;

• 2 – оберігає від крапель – від падаючих під кутом 15 градусів крапель рідини;

• 3 – захищає від бризок – від падаючих під кутом 60 градусів і менше крапель рідини;

• 4 – захищає від бризок – від води, яка ллється з усіх напрямках;

• 5 – оберігає від струменів – від струменя рідини, яка ллється з усіх напрямках під дією тиску;

• 6 – оберігає від затоплень – від нетривалих затоплень, використовується в якості противоштормовой захисту;

• 7 – оберігає від конденсатів – від нетривалих конденсатів, захищає за умови короткочасного або часткового занурення на глибину до одного метра;

• 8 – повністю забезпечує оберігає від вологи, і, отже, герметичність – забезпечує захист від води під тиском при тривалому зануренні на глибину більше одного метра.

Таким чином, ми бачимо, який ступінь захисту краще підібрати в тій чи іншій ситуації, а також де цей захист повинна застосовуватися.







Інші статті

Объяснение IP-рейтингов

— что такое IP-рейтинги?

Защитите свой электрический шкаф и его содержимое, зная, где и как он будет использоваться, чтобы вы могли заказать шкаф с правильным классом защиты IP.

Класс IP (защита от проникновения) используется покупателями в Европе для определения степени защиты электрического корпуса от условий окружающей среды.

Система рейтинга IP была установлена ​​Международной электромеханической комиссией (IEC), всемирной организацией по стандартизации. Целью IEC является содействие международному сотрудничеству по всем вопросам, касающимся стандартизации в области электротехники и электроники. IEC тесно сотрудничает с Международной организацией по стандартам (ISO).

Полное описание рейтингов IP и связанных с ними тестов можно найти в публикации IEC 529. Хотя эти рейтинги изначально были разработаны как способ классификации корпусов, теперь они предоставляют инженерам удобный и практичный способ сравнения уровней герметизации. Настоящий стандарт описывает систему классификации степеней защиты, обеспечиваемых корпусами электрооборудования. Принятие этой системы классификации способствует единообразию методов описания защиты, обеспечиваемой оболочкой, и испытаний для подтверждения различных степеней защиты.

Классы относительной защиты электрических корпусов см. в таблице ниже:

Руководство по классам IP

Класс IP обычно имеет две (но может иметь три) цифры:

1. Защита от твердых предметов или материалов
2. Защита от жидкостей (воды)
3. Защита от механических воздействий (обычно опускается, третья цифра не входит в IEC 60529)

Защита от проникновения твердых частиц Уровни 5 и 6 относятся к защите от пыли. Уровень 5 допускает попадание некоторого количества пыли, но недостаточно, чтобы повлиять на работу оборудования.

Уровень 6 полностью защищен от пыли. Эти испытания проводятся в пылевой камере с использованием тонкого порошка талька, рециркулируемого воздуходувкой. В зависимости от требований испытаний через корпус может проходить частичный вакуум. Вакуумные испытания проводятся в течение периода от двух до восьми часов, в зависимости от объема воздуха, проходящего через шкаф. Продолжительность безвакуумных испытаний составляет восемь часов.

Водонепроницаемость IP варьируется от слабой капельной защиты до брызг, струй и полного погружения. Для уровней распыления 3 и 4 вода подается либо с помощью колеблющейся трубки, похожей на садовый разбрызгиватель, либо вручную с помощью ручного душа. Распылительная головка пропускает 12,5 литров в минуту. Испытываемый корпус подвергается воздействию не менее трех минут или, в случае большого устройства, не менее одной минуты на каждый квадратный метр поверхности при медленном перемещении распылительной головки.

Для уровней 5 и 6 используются насадки для шлангов. Воздействие уровня 5 составляет 12,5 литров в минуту через сопло диаметром 6,3 мм (1/4 дюйма). Уровень 6 — это испытание на более высокое давление и расход с использованием форсунки диаметром 12,5 мм (1/2 дюйма) при расходе 100 литров в минуту. Для Уровней 5 и 6 обливание проводится с расстояния от 2,5 до 3 метров. Время экспозиции три минуты.

Для уровней 7 и 8 корпус погружается в воду. Уровень 7 проверяет погружение в воду на 30 минут. Ограждение погружено так, что его дно находится на 1 метр ниже поверхности воды, а его верх — на 0,15 метра ниже поверхности. Уровень 8 — это специальное испытание, в котором уровень производительности — с точки зрения продолжительности и внешнего давления воды (которое пропорционально глубине) — согласовывается поставщиком и пользователем.



Первый номер IP — защита от твердых предметов; Второй номер IP — защита от жидкостей

Например, в рейтинге IP 54 для электрического шкафа цифра 5 обозначает уровень защиты от твердых предметов, а цифра 4 — уровень защиты от жидкостей. В этом случае цифра 5 означает, что корпус спроектирован и изготовлен для защиты от ограниченного проникновения пыли (отсутствие вредных отложений), а цифра 4 указывает на ограниченную защиту от проникновения струй воды под низким давлением со всех направлений.

«X» может использоваться для одной из цифр, если существует только один класс защиты, т. е. IPX1, который обеспечивает защиту от вертикально падающих капель воды, т.е. конденсация.

Третья цифра степени защиты IP – защита от механических воздействий (обычно опускается, третья цифра не является частью IEC 60529)



Ниже третья цифра степени защиты IP90 (090X 10) и описания:

0          Нет защиты.

1          Защищает от удара силой 0,225 Дж (например, при падении груза массой 150 г с высоты 15 см).

2          Защита от удара силой 0,375 Дж (например, при падении груза массой 250 г с высоты 15 см).

3          Защита от удара силой 0,5 Дж (например, при падении груза массой 250 г с высоты 20 см).

4          Защита от удара силой 2,0 Дж (например, при падении груза массой 500 г с высоты 40 см).

5          Защита от удара силой 6,0 Дж (например, при падении груза массой 1,5 кг с высоты 40 см).

6          Защита от удара силой 20,0 Дж (например, при падении груза массой 5 ​​кг с высоты 40 см).

Рейтинг IP и сравнение рейтинга NEMA

Минимальный код IP -кода. Ассоциация (NEMA) также публикует рейтинги защиты для корпусов, аналогичные системе рейтинга IP, опубликованной Международной электротехнической комиссией (IEC). Тем не менее, он также диктует другие характеристики продукта, не учитываемые кодами IP, такие как коррозионная стойкость, старение прокладок и методы строительства. Таким образом, несмотря на то, что можно сопоставить рейтинг корпуса NEMA/класс NEMA, которые могут удовлетворять или превышать критерии кода IP, невозможно сопоставить рейтинги IEC (коды IP) с рейтингами корпуса NEMA, поскольку код IP не требует дополнительных требования.

В приведенной выше таблице указан минимальный рейтинг NEMA, который соответствует заданному коду IP или превышает его, но может использоваться только таким образом, а не для сопоставления IP с NEMA.

Зная правильный класс защиты IP для вашего электрического шкафа заранее, вы можете значительно сэкономить на задней части, особенно если ваш шкаф будет использоваться в экстремальных погодных условиях. Ищите рейтинг IP продукта при совершении покупки. Рейтинг IP продукта — это ваш способ узнать, что продукт защищен от частиц, пыли или воды, которые могут присутствовать в среде, в которой вы устанавливаете продукт. Это полезно знать, особенно когда вы проектируете свой следующий корпус для покупателя из Европы.



Таблица рейтингов IP и некоторый контент предоставлен Blue Sea Systems.

Степень защиты от проникновения, IP-коды и стандарты

Что означает защита от проникновения?

Степень, в которой электрическое оборудование предотвращает проникновение, т. е. проникновение жидкостей и твердых тел, называется классом защиты от проникновения. Попадание жидкости и/или твердых частиц в электрооборудование может не только нанести вред оборудованию, но и быть опасным для оператора. Поэтому при покупке электрооборудования, будь то двигатель, передатчик, выключатель или сигнальный маяк, важно знать, какую степень защиты от проникновения предлагает изделие.


Объяснение терминологии защиты от проникновения

Аббревиатура IP очень часто используется для защиты от проникновения. Как видно из приведенных ниже таблиц и диаграмм IP-защиты, различным степеням защиты присваиваются рейтинги, которые по-разному называются классами IP, кодами IP, классами IP, номерами IP или даже классами IP. Все они означают одно и то же.

В Северной Америке для защиты от проникновения используется классификация NEMA, и иногда делается ссылка на номер nema или рейтинг nema прибора.


Что такое стандарты защиты от проникновения (IP)?

Применимыми европейскими стандартами для защиты от внешних воздействий являются:
— BS EN 60529:1992 Спецификация степеней защиты, обеспечиваемых корпусами
— IEC (Международная электротехническая комиссия) 60529 Спецификация степеней защиты, обеспечиваемых корпусами.

В США Национальная ассоциация производителей электрооборудования (NEMA) определяет типы корпусов в стандарте NEMA номер 250. NEMA — торговая ассоциация США, представляющая интересы производителей электротехнической продукции, используемой для производства, передачи и распределения, управления и конечного оборудования. -использование электроэнергии.

Международная организация по стандартизации публикует ISO 20653. Этот стандарт применяется к степеням защиты (код IP), обеспечиваемым корпусами электрооборудования дорожных транспортных средств, поэтому далее на этой странице не обсуждается.

Другим стандартом, часто цитируемым в нефтегазовой отрасли, является Shell DTS:01 «График испытаний электрического оборудования, устанавливаемого в зонах, подверженных воздействию систем водяного затопления». Этот отраслевой стандарт более подробно обсуждается ниже.





Как оценивается защита от проникновения?

Номер «IP», или, как его обычно называют, рейтинг IP, используется для указания предлагаемой защиты от окружающей среды. Степень защиты IP состоит из двух цифр, первая из которых относится к защите от проникновения твердых предметов, а вторая — от проникновения жидкости. Чем выше число, тем лучше защита.


Как отображается маркировка защиты от проникновения?

Степень защиты IP обозначается буквами и цифрами, например, IP54 или IP65C. Дефисы в кодах IP не используются, поэтому IP-35 пишется неправильно. В приведенной ниже таблице разбивки IP-кодов показано, как составляются коды защиты от проникновения:

Что означает IP-код?

В приведенной ниже таблице «Защита от проникновения» указана степень защиты, соответствующая двум цифрам, используемым в степени защиты IP. Используя эту таблицу рейтинга IP, мы можем ответить на такие вопросы, как:

Что означает IP54?

Это означает, что оборудование защищено от пыли и брызг воды со всех сторон.

Является ли IP67 водонепроницаемым?

В данном случае вторая цифра говорит нам о том, что прибор защищен от погружения в жидкость на глубину до 1 метра. Так что да, довольно водостойкий.

В чем разница между рейтингами Nema и IP?

Степени защиты IEC и NEMA нельзя полностью сравнивать как эквивалентные номиналы. Стандарт NEMA включает тесты на условия окружающей среды, такие как механические повреждения, коррозия, ржавчина, образование льда и т. д. Однако в качестве руководства можно использовать следующую таблицу эквивалентности рейтингов IP и NEMA:



Shell UK Exploration and Production LTD разработала тест для электрического оборудования, устанавливаемого в зонах, подверженных воздействию систем водяного затопления, который получил широкое распространение. Целью испытаний является обеспечение того, чтобы воздействие на оборудование тяжелых условий не приводило к проникновению воды в количествах, которые могут привести к тому, что оборудование станет потенциальным источником воспламенения при воздействии на него легковоспламеняющейся атмосферы.
Это испытание считалось более обременительным, чем любое из испытаний на защиту от проникновения, которые уже проводились в соответствии со стандартом IEC 60529, поскольку более длительное воздействие типичной морской и морской среды часто приводило к более обременительным условиям, чем те, которые предусмотрены IEC 60529.
