Защита электрического кабеля: Защита кабеля от механических повреждений: способы, требования

Защита кабеля от механических повреждений: способы, требования

Преимущественное большинство сетей электрического питания в городах или на территории крупных предприятий прокладывается кабелем. Из-за отсутствия возможности визуального контроля при выполнении каких-либо земляных робот в местах прохода подземных коммуникаций существует угроза их повреждения. Для исключения возможности нарушения целостности изоляции, как следствие, прекращения электропитания и для воспрепятствования аварийным ситуациям используется защита кабеля от механических повреждений.

Некоторые модели кабеля защищаются броней, которая покрывается дополнительной изоляцией. Но таких мер бывает недостаточно, так как стальная оболочка не способна воспринять всю нагрузку от механических усилий. Тем более что металлическая оболочка в бронированных кабелях под воздействием усилий может деформироваться, из-за чего возникает сжатие изоляции.

Как защищают кабель от механических повреждений?

С целью защиты кабеля на протяжении всей линии или на особо напряженных участках, где существует вероятность проведения каких-либо работ, сооружаются специальные конструкции. К таким конструкциям относятся кабельные каналы, лотки, шахты, трубы и прочие. В зависимости от места установки, материала и класса напряжения все способы защиты от механических воздействий подразделяются на определенные категории.

По месту установки

В зависимости от места размещения выделяют такие варианты защиты:

• Подземной установки – используются для размещения кабельной трасы на глубине. Согласно норм ПУЭ 2.3.83 не требуется на всей протяженности участка, а лишь в тех местах, где существует вероятность проведения подземных работ, глубиной более 1,2 м. Или в тех местах, где существует угроза поражения персонала шаговым напряжением.
• Наружной установки – предназначены для прокладки кабеля по стенам здания, на опорах, эстакадах и т.д. Такие способы защиты используются для контрольных кабелей, слаботочных информационных сетей, наружной электропроводки и т.д.
• Внутренней установки – подразумевает расположение защитных оболочек внутри стен. Позволяет обезопасить кабель на случай строительных работ или при каких-либо технологических процессах, происходящих вблизи с местом установки.

Рис. 1. Прокладка кабеля в стене

Все кабели, располагающиеся под землей, должны быть укомплектованными металлической оболочкой. Так как этот способ прокладки наиболее трудоемок и требует относительно больших затрат на монтаж и ремонт, в сравнении с другими методами, помимо стальных  конструкций в оболочке, необходимо обеспечить определенную высоту слоев сыпучих материалов при укладке.

Рис. 2. Способы засыпки кабеля

Как видите из рисунка, размещать кабели в непосредственной близи внутри траншеи запрещено. Так как существует опасность повреждения рабочего проводника, в случае пробоя или возгорания на соседнем. А также создает угрозу механического повреждения при разработке воронки для отыскания места повреждения и последующего монтажа соединительной муфты.

По материалу

В зависимости от материала определяются и задачи, которые решает защитная конструкция.

Поэтому на практике выделяют такие сооружения:

• Бетонные – реализуются посредством железобетонных лотков, плит, кирпичной кладки и других подобных конструкций. Отличительной особенностью является высокая прочность, которая обуславливает возможность использовать конструкцию для размещения на ней сооружений, технологических проходов и других инженерных решений.
• Металлические – обладают рядом монтажных преимуществ для размещения в них небронированных кабелей. Могут иметь перфорированную и неперфорированную конструкцию. Второй вариант получается легче и позволяет использовать отверстия для вентиляции или крепления сигнальных приспособлений. Дополнительно покрываются цинком и краской для устойчивости к коррозионному разрушению и для эстетичности.
• Полимерные – являются наиболее облегченным вариантом, но из-за потери механической защиты под воздействием ультрафиолета и атмосферных явлений их, как правило, не применяют для наружной установки.
• Керамические и асбестовые – подходят как для внешнего монтажа, так и для укладки под толщей грунта. Могут использоваться в качестве защитных устройств при отсутствии динамической нагрузки. Хорошо зарекомендовали себя в предотвращении воздействия агрессивной среды на изоляцию проводов.

В местах частого движения персонала или выполнения каких-либо технологических операций достаточно широкое распространение получили металлические конструкции для защиты кабеля. Это обуславливается их способностью к деформации и высокой прочностью. Основным недостатком такой металлической брони является подверженность коррозионному разрушению. Так как со временем цинковое покрытие и слой краски изнашивается или повреждается, стальные трубы и профиля быстро ржавеют, из-за чего возникает угроза для изоляции кабеля.

По конструкции

В зависимости от конструктивного исполнения кабельные сооружения подразделяются на:

• Лотки – представляют собой открытые конструкции для защиты кабеля. В большинстве случаев выполняют роль направляющих из перфорированного или монолитного материала, как для многожильных, так и для одножильных кабелей.
• Каналы и плиты – представляют собой конструкции, собранные из профилированных листов, железобетонных плит с перекрытиями. Получили широкое распространение, как для силовых кабелей, так и для слаботочных, также применяются для монтажа электропроводки.
• Трубы – обеспечивают защиту по протяженности определенного участка. Бывают асбестовые и металлические для наружной установки, полимерные для внутренней. Некоторые модели имеют гофрированную структуру, что позволяет перемещать их по проводнику, изгибать и придавать определенную форму, в зависимости от местных условий. Применяют их для защиты электрических соединений, протяжки в проходные отверстия и т.д.
• Шахты – сооружаются в зданиях для защиты кабеля при укладке в различных строительных конструкциях. Являются тем элементом, задача которого не только защищать провода, но и поддерживать линию на всей ее протяженности.
• Защитные ленты – позволяют оградить незащищенные провода в подземных сооружениях. В большинстве своем это сигнальные ленты, функция защиты которых в том, что они указывают на пролегание кабеля при раскопке непосредственно под местом работ.
• Тоннели, галереи и эстакады – используются для укладки от 20 и более кабелей. Посмотрите на рисунок 3, здесь показано их конструкция. 1 – это стенки, 2 – кронштейны для фиксации кабелей – 3. Также кроме кабеля в тоннеле могут располагаться и другие сооружения (водопроводы, вентиляция и т.д.), обозначенные на рисунке номером 4.

Рис. 3. Конструктивное исполнение галерей, эстакад

Требования к защите кабеля

Наиболее жесткие требования по нормам, предъявляются к защите при подземной укладке. Так, в готовой траншее должна обустраиваться подушка из песка или граншлака, на которой размещаются плиты. Для моделей напряжением более 35 кВ толщина плит должна составлять не менее 50 мм.

Линии меньшего напряжения могут иметь защиту не плитами, а кирпичом из обожженной глины. Но для этого категорически запрещается использовать кирпич с отверстиями, через которые будет попадать грунт при засыпке траншеи. Также запрещается использовать силикатный кирпич, так как со временем он утрачивает механическую прочность и не может выполнять сигнальные функции. Так как помимо защиты от повреждения оболочки кабеля кирпич должен сигнализировать о расположении под ним участка трасы.

Так как сильная натяжка приводит к порыву во время снижения температуры или при перемещении грунта, то его расположение в траншее должно быть свободным. Но и делать слишком большие волны тоже не стоит.

Рис. 4. Прокладка в земле без натяжения

При прохождении линии под дорогами, магистралями защита кабеля осуществляется металлической трубой. При этом асбестовые или стальные трубы защищают от просадки толщи грунта во время движения крупнотоннажных автомобилей. В противном случае может произойти порыв от движения слоев грунта, даже под грунтовыми дорогами. Но, в то же время, запрещено размещать сразу несколько кабелей в одной трубе, в таком случае делается дополнительная прокладка в соседней трубе.

Укладка защитной ленты должна осуществляться из такого расчета, чтобы расстояние от наружной изоляции до ленточной защиты  составляло не менее 250 мм. Помимо этого края ленты должны выступать на расстояние не меньше 50мм в каждую сторону над кабелем. А вот в местах пересечений трасы или над кабельными муфтами укладывать ленту категорически запрещается, чтобы защита кабеля не мешала проведению ремонтных работ. Также существует ряд рекомендаций по засыпке траншеи, которые можно увидеть на рисунке 5.

Рис. 5. Укладка ленты над кабелем

Для линий до 1 кВ защита кабеля может осуществляться лишь в местах вероятного повреждения.

Кладка кирпичного слоя для защиты, в отличии от слоя ленты, выполняет не только  роль сигнализатора, но и предоставляет реальную защиту от той же лопаты, лома и прочего инструмента или механических воздействий. Но такой способ прокладки регламентирует и ряд особенностей по укладке кирпича. Так, для защиты кабеля, в отличии от кабельных блоков, расположение кирпичей имеет особую технологию. Рассмотрите пример расположения, в зависимости от ширины траншеи на рисунке:

Рисунок 6: Схема укладки кирпича

Видео в тему

Защита кабеля от механических повреждений: ПУЭ, фото, видео

• Статья
• Видео

При прокладке кабельной линии в траншее стоит подумать про ее защиту при земляных работах в будущем, поскольку частая причина выхода кабеля из строя — это землеройные работы, когда ковш экскаватора рвет ее на части. Также защитный слой в дальнейшем, при поиске трассы, поможет упростить её местонахождение. Ниже мы расскажем читателям самэлектрик.ру о том, как производится защита кабеля от механических повреждений.

• Основные способы
• Что еще важно знать?

Основные способы

Рассмотрим несколько способов защиты кабельных линий, применяемых в настоящее время:

• плиты из железобетона
• кирпичи из обожженной глины;
• сигнальная, защитная лента из полимера (ЛПЗС).

После обустройства траншеи, размещения трассы на песчаной подушке, укрывают его сверху плитами из железобетона, которые будут служить защитным панцирем (как на фото ниже). По нормативам ПУЭ 2.3.83 для линий 35 кВ и выше, толщина защитных плит должна быть не менее пяти сантиметров.

Для меньших напряжений разрешается размещать также кирпичи из обожженной глины, расположенные поперек или вдоль трассы в ряд, над кабелем. Применение белого силикатного и пустотелого дырчатого кирпича запрещается. При земельных работах, кирпичный ряд играет сигнальную роль, предупреждающий о наличии кабельной трассы.

Защита кабеля до одного киловольта может быть выполнена только в местах вероятных механических повреждений при земляных раскопках. Также разрешено не закрывать линию при глубоком залегании, 1-1.2 метр при напряжении до 20 кВ, к городским электросетям это не относится.

Сигнальную пластиковую ленту разрешается применять для линий до 20 кВ, снабжающих потребителей первой категории, количеством две в одной траншее.

Укладывать пластиковую защитную ленту над кабелем нужно на высоте 250 мм от наружной оболочки, при этом она должна выступать над ним не менее 50 мм по бокам. Запрещено располагать ленту в местах пересечения кабельных трасс, а также над муфтами и при подходах к РУ. В этих местах используют способы, описанные выше.

Ниже представлены нормативные таблицы схем укладки кирпича в траншеи:

Также ознакомьтесь со схемой размещения плит для защиты кабеля:

Узнать больше о нормах, предъявляемых к кабельным трассам, можно из главы ПУЭ 2.3.1.

На видео ниже наглядно демонстрируется, как защитить кабельную линию в земле:

Что еще важно знать?

Помимо защиты кабеля в земле часто возникает необходимость предотвратить механические повреждения электропроводки в стене. Сейчас мы вкратце расскажем, как защитить проводники в таких случаях.

Для защиты кабеля в стене чаще всего используют гофрированную и пластиковую трубу либо же металлорукав. Гибкая гофра обладает наименьшими свойствами защиты от механических повреждений, ее применяют для прокладки проводки под гипсокартоном.

Гладкостенные трубы ПНД более надежный вариант защиты, который может даже обезопасить проводку при сверлении стен. Часто трубы используют при открытой прокладке кабельной линии. Металлорукав нашел свое применение при монтаже электропроводки в деревянном доме. Он позволяет защитить кабель не только от механических повреждений, но даже от распространения пламени, а соответственно и возможности возгорания дома.

Вот мы и рассмотрели, как производится защита кабеля от механических повреждений в земле и в стене. Надеемся предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

• Как защитить светодиодную ленту от влаги
• Как проложить электропроводку в земле
• Характеристики бронированного кабеля ВБбШв

Важность защиты кабеля

Если в вашем бизнесе используются кабели, надежная защита кабелей жизненно важна для вашей производительности, безопасности и успеха.

Ваши кабели подвергаются воздействию окружающей среды и эксплуатационных нагрузок, но у них мало встроенных средств защиты для защиты тонких проводов и оболочек от повреждений. Вам нужны высококачественные, сверхпрочные буферы для защиты от ударов, солнечного света, высоких температур, химического воздействия, влаги и других факторов стресса, а прочные протекторы кабелей призваны удовлетворить эту потребность.

Содержание

Влияние эксплуатационных требований на кабели

Кабели подвергаются значительным нагрузкам в течение срока службы, что приводит к их износу. Как только они изнашиваются до такой степени, что больше не могут выполнять свои функции или становятся небезопасными для использования, обычно требуется их полная замена. Если эксплуатационные требования особенно высоки, тросы изнашиваются быстрее и требуют замены раньше, что приводит к более высоким затратам и потерям времени на ремонтные работы.

Каким образом требования к кабелям соотносятся с важностью защиты кабелей? Жесткие эксплуатационные нагрузки на кабели делают выбор правильной защиты кабеля критически важным. Снижение эксплуатационных нагрузок с помощью защиты кабеля снижает затраты, повышает экологичность за счет сокращения отходов и повышает надежность и долговечность кабелей.

Жесткие эксплуатационные требования вызывают различные виды износа промышленных кабелей. Давайте обсудим некоторые из них.

• Механические требования: Механические требования составляют основные требования к большинству кабелей. Кабели во многих областях применения — от заводских машин до пассажирских поездов, военной техники и транспортных средств — подвергаются механическим воздействиям, таким как толкание, натяжение, скручивание, истирание и даже прогрызание грызунами. Эти требования легко повреждают незащищенные кабели.
• Тепловые требования:  Тепловые требования возникают, когда кабели подвергаются воздействию чрезмерно высоких или низких температур. Например, на сталелитейных и стекольных заводах тепловое излучение, искры, высокая температура окружающей среды и брызги расплавленного металла или стекла быстро повреждают открытые кабели. Кабели могут расплавиться, сгореть или вызвать возгорание проводки. При отрицательных температурах оболочка кабеля может треснуть.
• Химические требования: Высокие химические требования к кабелям чаще всего возникают в таких условиях, как нефтепереработка, фармацевтическое производство, производство продуктов питания и напитков и морская промышленность. В этих отраслях промышленности используются агрессивные химические вещества, которые могут быстро разрушить оболочку кабеля и повредить проводку, что приведет к серьезному отказу оборудования, процесса и установки. Кабели, используемые в этих секторах, обычно требуют химически стойкой защиты кабеля.
• Требования к ультрафиолетовому/солнечному свету: Кабели, используемые на открытом воздухе под прямыми солнечными лучами, часто повреждаются ультрафиолетовыми лучами. Скорость деградации соответствует продолжительности воздействия и интенсивности света. Кабели, используемые в этих сценариях, требуют защиты кабеля, специально предназначенной для защиты от УФ-излучения.

Просмотр продуктов для защиты кабелей



Факторы окружающей среды, которые могут повредить кабели

Факторы окружающей среды также могут играть значительную роль в повреждении кабеля. Ниже приведены некоторые из наиболее распространенных факторов окружающей среды, которые вызывают ухудшение качества кабелей.

• Вода: Вода и электричество явно несовместимы. Когда кабели подвергаются воздействию воды или чрезмерной влажности — часто из-за затопления или высокой влажности в атмосфере — на них может появиться плесень или начаться коррозия. Если кабели изнашиваются до такой степени, что вода вступает в контакт с проводкой, это может привести к коротким замыканиям, неисправностям и пожарам.
• Химические вещества:  Химическая опасность может возникнуть из-за условий эксплуатации кабелей, или химические вещества могут быть просто фоновым присутствием в окружающей среде. Возможно, ваш бизнес не использует химикаты агрессивно в своей повседневной деятельности, используя их только время от времени для покраски, очистки или других вспомогательных функций. Со временем это прерывистое использование химических веществ рядом с вашими кабелями может привести к медленной деградации кабеля.
• Поедание грызунов:  Присутствие грызунов в окружающей среде представляет опасность для промышленных кабелей. Эти пушистые вредители часто находят электрические кабели неотразимыми, потому что они могут грызть кабели, чтобы наточить зубы, или прогрызать оболочку и проводку и использовать их в качестве материалов для гнезд. Даже небольшие популяции грызунов могут быстро повредить кабели, что может привести к поломке оборудования, неисправности железнодорожных путей, пожарам и взрывам. Плетеный рукав, устойчивый к грызунам , является бесценным компонентом любой стратегии защиты от вредителей.
• Пешеходное движение:  Пешеходное движение вокруг кабелей может показаться безобидным, но со временем это может отрицательно сказаться на долговечности и производительности. Люди, которые наступают на открытые кабели, могут ослабить их. Те, кто спотыкается о кабели, могут разорвать или сломать их силой удара. Защита тросов от износа ступенями повышает их долговечность, безопасность и производительность.

Варианты защиты кабеля

К счастью, у вашей компании есть надежные средства защиты от повреждения кабеля. В AerosUSA мы поставляем несколько надежных решений для защиты ваших кабелей от эксплуатационных и экологических нагрузок и защиты вашего оборудования от сбоев.

Ниже приведены несколько типичных вариантов защиты кабеля, которые могут подойти для ваших приложений.

• Плетеная оболочка: Плетеная защита проводов и кабелей состоит из плетеного полиамида, тканого полиэстера или плетеного стекловолокна с силиконовым каучуковым покрытием. Эти плетеные рукава обеспечивают исключительную гибкость для таких приложений, как робототехника, наряду с механической, термической и абразивной стойкостью. Их конструкция иногда специально защищает от повреждений грызунами.
• Гофрированный ткацкий станок:  В качестве средства защиты кабеля гофрированный ткацкий станок похож на гофрированные трубы, хотя обычно он меньше. Он идеально подходит для надежной защиты кабеля в закрытых помещениях.
• Термоусадочная трубка:  Термоусадочная упаковка состоит из пластиковой трубки, которую производитель надевает на кабели, а затем усаживает с помощью фена или паяльной лампы. Затем пластик образует прочный, облегающий по форме, химически стойкий и стойкий к ультрафиолетовому излучению корпус. Преимущество этой трубки в том, что она исключительно хорошо сопротивляется натяжению и обладает высокой маневренностью в ограниченном пространстве. Ваша компания может выбрать соотношение 2 к 1 или более жесткое соотношение 4 к 1 для еще более компактной защиты.
• Виниловые трубки: Поливинилхлоридные трубки часто используются в качестве оболочки для непроницаемых для жидкости металлических трубопроводов. Внешний вид винила обеспечивает непроницаемый внешний барьер, который отталкивает жидкости и предотвращает повреждение кабелей внутри влагой, хотя он менее гибкий и требует больше времени для сборки, чем полиамидная трубка.

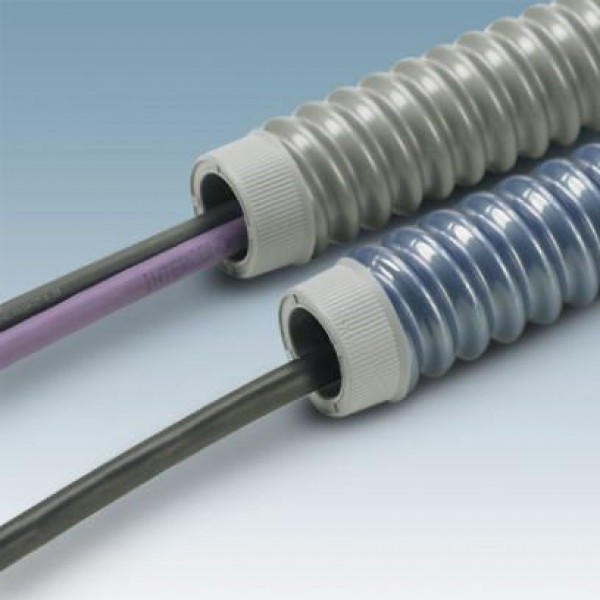

• Кабелепроводы:  Электрические кабелепроводы представляют собой гибкие, эластичные, гофрированные цилиндрические защитные покрытия, которые охватывают ваши кабели, чтобы защитить их от повреждений. В AerosUSA мы предлагаем легкие и прочные защитные пластиковые трубы, прочные защитные металлические трубы и защитные металлические водонепроницаемые трубы, предназначенные для защиты от влаги. Мы также поставляем универсальные трубы из полиамида ROHRflex , которые обеспечивают термостойкость и химическую стойкость даже в самых суровых промышленных условиях. Нужна ли вам защита от ультрафиолетового излучения, защита от ударов, химическая и термическая защита или комбинация средств защиты, вы можете найти лучшую конструкцию кабелепровода, отвечающую вашим требованиям.

Обратитесь в AerosUSA за надежной защитой кабеля

Чтобы убедиться в преимуществах надежной защиты кабелей в ваших приложениях, сотрудничайте с AerosUSA для получения надежных решений.

Мы предлагаем обширный каталог кабельных укрывателей, протекторов и аксессуаров. Наши инновационные продукты быстро и легко устанавливаются, и они достаточно универсальны, чтобы работать в различных промышленных средах. Они обеспечивают превосходную долговечность и защиту, а наши дружелюбные и знающие специалисты по защите кабелей всегда готовы ответить на ваши вопросы.

Свяжитесь с нами сегодня, чтобы приобрести защиту кабеля или узнать больше.

Свяжитесь с нами Позвоните нам сегодня
