Защита от прямого прикосновения

12. 7.1. Защита от прямого прикосновения

Коллекторные токопроводы, щетки и контактные кольца следует устанавливать таким образом, чтобы при нормальном доступе к машине можно было обеспечить защиту от прямого прикосновения с помощью одной из следующих мер:

— частичной изоляцией токоведущих частей или, если это трудно осуществимо, то

— за счет установки кожухов или заграждений со степенью защиты не ниже IP2X (МЭК 60364-4-4-41, пункт 412.2).

Верхние, легкодоступные горизонтальные поверхности заграждений и кожухов должны иметь степень защиты не ниже IP4X (МЭК 60364-4-4-4, пункт 412.2).

Если таким образом невозможно обеспечить требуемую степень защиты, следует разместить токоведущие части вне зоны досягаемости и установить выключатель аварийного отключения в соответствии с 9.2.5, 4.3.

Коллекторные токопроводы и щетки должны быть расположены или защищены таким образом, чтобы предотвратить:

— преднамеренный контакт, особенно для незащищенных проводов и щеток, с токопроводящими частями тросов в вытяжных выключателях натяжных устройств и приводных цепях механизмов;

— повреждения от колебаний нагрузки.

Источник: ГОСТ Р МЭК 60204-1-2007: Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования оригинал документа

Смотри также родственные термины:

2.6.8. защита от прямого прикосновения к токоведущим частям: Предотвращение опасного контакта персонала с частями, находящимися под напряжением.

Определения термина из разных документов: защита от прямого прикосновения к токоведущим частям

Источник: ГОСТ 28668-90: Низковольтные комплектные устройства распределения и управления. Часть 1. Требования к устройствам, испытанным полностью или частично оригинал документа

2.6.8 защита от прямого прикосновения к токоведущим частям: Предотвращение опасного контакта персонала с токоведущими частями.

Определения термина из разных документов: защита от прямого прикосновения к токоведущим частям

Источник: ГОСТ Р 51321.1-2000: Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично.

Общие требования и методы испытаний оригинал документа

2.6.8. защита от прямого прикосновения к токоведущим частям : Предотвращение опасного контакта персонала, обслуживающего НКУ, с токоведущими частями.

Определения термина из разных документов: защита от прямого прикосновения к токоведущим частям

Источник: ГОСТ Р 51321.1-2007: Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний оригинал документа

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

Игры ⚽ Поможем решить контрольную работу

• Защита от прикосновения к токоведущим частям
• защита от прямого прикосновения к токоведущим частям

Полезное

Прямой и непрямой контакт – защита от поражения электрическим током

Прямой контакт — это любой контакт с системой, находящейся под напряжением, который, как нам известно, опасен. Косвенный контакт относится к контакту с корпусом устройства или, иногда, даже с другим соседним устройством, которое должно быть безопасным, но перестает быть таковым в результате неисправности. Контакт может привести к поражению электрическим током, но что именно?

Характер поражения электрическим током

Нервная система человека контролирует все движения мышц, как произвольные, так и непроизвольные. Нервная система передает электрические сигналы между мозгом и мышцами, которые, таким образом, стимулируются к сокращению. Сигналы электрохимические по своей природе, с величиной напряжения всего в несколько милливольт. Таким образом, когда человеческое тело подключено к гораздо более мощной внешней цепи, его нормальные функции подавляются этими внешними сигналами. Принудительный ток, протекающий через нервную систему организма, называется «электрическим ударом», который может представлять смертельную опасность.

Все мышцы получают гораздо более сильные сигналы, чем они обычно получают в физиологических условиях, и в результате сокращаются гораздо сильнее. Это вызывает неконтролируемые движения и боль. Даже реакции человека, находящегося в сознании, обычно недостаточно для предотвращения последствий шока. Это потому, что сигналы от мозга, пытающегося уравновесить ударные токи, теряются в силе наложенных сигналов.

Хорошим примером является шоковый эффект «не отпускай». Когда человек прикасается к проводнику, который посылает ударные токи через его руку, мышцы реагируют, смыкая пальцы на проводнике таким образом, что он в конечном итоге крепко сжимается. В этой ситуации человек не может отпустить провод и разорвать цепь.

Последствия поражения электрическим током сильно различаются в зависимости от силы тока, протекающего через нервную систему, и пути, пройденного через тело. Тема очень сложная, но мы знаем, что вред для организма зависит от двух факторов:

• величина тока, протекающего через тело, и
• время экспозиции.

Тело человека состоит в основном из воды и имеет очень низкое сопротивление. Однако кожа обладает очень высоким сопротивлением, которое зависит от многих факторов — от возможного присутствия воды (или пота) до ожогов кожи. Таким образом, наибольшее сопротивление оказывается в местах входа и выхода тока из организма через кожу. Человек с жесткой и сухой от природы кожей обладает гораздо большей устойчивостью к ударному току, чем человек с мягкой и влажной кожей. Сопротивление кожи резко снижается, если она была обожжена из-за присутствия электропроводящих углеродных частиц.

На самом деле ток ограничен импедансом человеческого тела, т.е. его емкостью и сопротивлением. Импеданс трудно предсказать, так как он зависит от многих факторов, в том числе от приложенного напряжения, уровня тока и времени воздействия, площади контакта с цепью под напряжением, силы прижатия кожи к проводнику, состояния кожа, температура окружающей среды и тела и т.д.

Обратите внимание, что схема очень приблизительная. Поток тока через тело, например, вызывает потоотделение жертвы, что быстро снижает сопротивление кожи после начала удара током. К счастью, люди, пользующиеся электроустановками, редко ходят босиком, поэтому электрическое сопротивление обуви и напольных покрытий часто увеличивает общее сопротивление пути удара и снижает ударный ток до более безопасного уровня.

Имеется очень мало достоверных данных о воздействии ударных токов, поскольку они варьируются от человека к человеку и даже для конкретного человека с течением времени. Однако мы знаем, что ток силой более одного миллиампера в организме вызывает ощущение удара. Сто миллиампер, вероятно, быстро станут смертельными, особенно если такой ток протекает через сердце.

Если шок продолжится, его последствия могут оказаться еще более опасными. Например, импульсный ток 500 мА может не иметь долговременных последствий, если он длится менее 20 мс, но 50 мА в течение 10 с может привести к летальному исходу. Последствия шока могут быть разными, но наиболее опасным исходом является фибрилляция желудочков (нарушение последовательности сердечных сокращений) и сужение грудной клетки, приводящее к остановке дыхания.

Первым условием для поражения электрическим током является контакт с проводником, находящимся под напряжением. Контакт подразделяется на два типа.

Прямой контакт

Поражение электрическим током происходит в результате контакта с проводником, т. е. с проводником под напряжением, являющимся частью цепи. Пример: кто-то снимает крышку с электрического выключателя и касается проводов внутри. Также это может произойти в результате повреждения изоляции проводов. В этом случае системы защиты от перенапряжения не обеспечивают никакой защиты, но ее может обеспечить УЗО с током срабатывания до 30 мА.

Шнуры питания в TME

Защита от прямого прикосновения

Средства защиты от прямого прикосновения в основном предназначены для сведения к минимуму возможности прикосновения к проводам под напряжением. К этим мерам безопасности относятся:

1. Изоляция частей под напряжением – это стандартная процедура. Провода часто имеют двойную изоляцию, а изоляцию дополнительно усиливают для повышения устойчивости к перепадам температуры или изгибам.
2. Обеспечение физических барьеров или кожухов, защищающих от прикосновения (IP2X) – при наличии горизонтальных поверхностей применяется защита IP4X (за исключением твердых тел шириной более 1 мм).
3. Размещение провода вне досягаемости или создание барьеров, препятствующих доступу людей к частям, находящимся под напряжением (находящимся под напряжением). Для этого используются различные виды ограждений, шкафов или страховочных сеток.
УЗО
4. обеспечивают дополнительную защиту, но только при контакте токоведущей (находящейся под напряжением) части с заземленной частью.

Что такое непрямой контакт – электротехника

Поражение электрическим током от непрямого контакта происходит, когда объект, который не должен находиться под напряжением, становится таким, например, как из-за неисправности (повреждения изоляции) или неисправности электропроводки. Таким образом, контакт с внешними корпусами, монтажными/фиксирующими деталями или переключателями может представлять опасность. Люди, подвергающиеся наибольшему риску такого удара, — электротехники и инженеры.

Защита от косвенного контакта

Существуют три меры безопасности, обеспечивающие защиту от поражения электрическим током при контакте с проводником или компонентом, который не должен находиться под напряжением в нормальных условиях: лимит времени. На практике это включает уменьшение импеданса контура замыкания на землю.

Использование УЗО, отключающего электропитание в случае остаточного тока (утечки).

УЗО на TME

3.Использование локального дополнительного эквипотенциального соединения для обеспечения того, чтобы сопротивление между частями, к которым можно прикасаться одновременно, было настолько низким, что между ними не может возникнуть опасная разность потенциалов. Обратите внимание, что хотя такие меры предосторожности устраняют опасность непрямого контакта, все же необходимо убедиться, что источник питания отключен, чтобы обеспечить защиту от других неисправностей, таких как перегрев.

4. Иногда опасное напряжение можно поддерживать, если использовать источник бесперебойного питания (ИБП) или резервный генератор с автоматическим запуском.

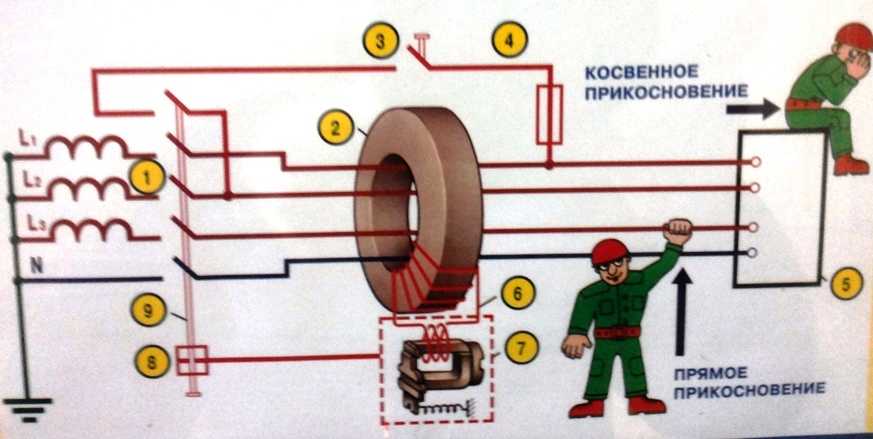

Одновременная защита от прямого и непрямого контакта

Чаще всего для всех установок используются меры защиты как от прямого, так и от прямого контакта. Кроме того, также применяются многие нетехнические меры, например. добросовестное образование в области охраны труда. Здравый смысл и подход «безопасность превыше всего» могут в значительной степени свести к минимуму риск поражения электрическим током. При работе с электрическими установками не забывайте использовать должным образом изолированные инструменты и средства защиты, которые сводят к минимуму риск несчастных случаев, такие как предохранители Panduit, входящие в наше предложение.

Вы интересуетесь электроникой? Посетите Tech Master Event

Если вы новичок в мире электроники и делаете свои первые схемы, Tech Master Event — это веб-сайт, который вам нужен! Платформа предназначена для того, чтобы вы могли публиковать свои собственные проекты и черпать вдохновение в работах других пользователей.

Tech Master Event также является местом проведения множества конкурсов для молодых инженеров-электронщиков со всего мира.

Посетите мероприятие Tech Master Event

Поделитесь этой статьей

Жесткий металлический кабелепровод: тип RMC

// ФРАГМЕНТ КОДА

Национальный электротехнический кодекс штата Иллинойс 2020 > 3 Методы и материалы проводки > 344 Жесткий металлический кабелепровод: тип RMC

Перейти к полной главе

344 Статья посвящена использованию, установке и строительным спецификациям жесткого металлического кабелепровода (RMC) и соответствующих фитингов.

344.2 Определение

Определение, содержащееся в этом разделе, применяется в рамках настоящей статьи и всего Кодекса .

Жесткий металлический кабелепровод (RMC). Кабельный канал с резьбой круглого сечения, предназначенный для физической защиты и прокладки проводников и кабелей, а также для использования в качестве заземляющего провода оборудования при установке со встроенной или соответствующей муфтой и соответствующими фитингами.

344.6 Требования к включению в список

RMC, заводские отводы и муфты, а также соответствующие фитинги должны быть перечислены.

344.10 Разрешенные виды использования

(A) Атмосферные условия и помещения

(1) Оцинкованная сталь, нержавеющая сталь и красная латунь RMC

Оцинкованная сталь, нержавеющая сталь и красная латунь RMC разрешены при любых атмосферных условиях и при любых условиях занятости .

(2) Алюминиевый RMC

Алюминиевый RMC разрешается устанавливать в местах, сертифицированных для окружающей среды. Жесткий алюминиевый трубопровод, залитый бетоном или находящийся в непосредственном контакте с землей, должен быть снабжен утвержденной дополнительной защитой от коррозии.

(3) Железные каналы и фитинги

Железные каналы и фитинги, защищенные от коррозии исключительно эмалью, разрешается использовать только внутри помещений и в помещениях, не подверженных сильным коррозионным воздействиям.

(B) Коррозионная среда

(1) Оцинкованная сталь, нержавеющая сталь и красная латунь RMC, колена, муфты и фитинги

Оцинкованная сталь, нержавеющая сталь и красная латунь RMC колена, муфты и фитинги разрешены для установки в бетоне, в непосредственном контакте с землей или в местах, подверженных сильным коррозионным воздействиям, где они защищены антикоррозионной защитой, одобренной для данных условий.

(2) Дополнительная защита алюминия RMC

Алюминий RMC должен быть снабжен утвержденной дополнительной защитой от коррозии, если он заключен в бетон или находится в прямом контакте с землей.

(C) Шлаковый заполнитель

RMC из оцинкованной стали, нержавеющей стали и красной латуни разрешается устанавливать в или под шлаковым наполнителем в местах с постоянной влажностью, защищенных со всех сторон слоем нешлакового бетона толщиной не менее 50 мм (2 дюйма) толщиной; где трубопровод находится не менее чем на 450 мм (18 дюймов) под насыпью; или там, где они защищены антикоррозийной защитой, одобренной для данных условий.

(D) Влажные помещения

Все опоры, болты, хомуты, винты и т. д. должны быть изготовлены из коррозионностойких материалов или защищены от коррозии коррозионностойкими материалами.

Информационное примечание: См. 300.6 для защиты от коррозии.

(E) Серьезные физические повреждения

RMC разрешается устанавливать в местах, подверженных серьезным физическим повреждениям.

344.14 Разнородные металлы

По возможности следует избегать контакта разнородных металлов в любом месте системы, чтобы исключить возможность гальванического воздействия. Допускается использование фитингов и корпусов из нержавеющей стали и алюминия с RMC из оцинкованной стали, а арматуры и корпусов из оцинкованной стали с алюминиевыми RMC, если они не подвержены сильным коррозионным воздействиям. Жесткий кабелепровод из нержавеющей стали должен использоваться только со следующим:

1. Фитинги из нержавеющей стали
2. Коробки и кожухи из нержавеющей стали
3. Коробки и кожухи из стали (оцинкованной, окрашенной, с порошковым или ПВХ-покрытием и т. д.), если они не подвергаются сильным коррозионным воздействиям
4. Нержавеющая сталь, неметаллическая или утвержденные аксессуары

344.20 Размер

(A) Минимум

RMC меньше метрического обозначения 16 (торговый размер ¹ / ₂ ) не должен использоваться.

Исключение: Для закрытия выводов двигателей в соответствии с 430.245(B).

(B) Максимум

RMC больше метрического обозначения 155 (торговый размер 6) не должен использоваться.

Информационное примечание: см. 300.1(C) для обозначения метрических обозначений и торговых размеров. Они предназначены только для целей идентификации и не относятся к фактическим размерам.

344.22 Количество проводников

Число проводников не должно превышать допустимого процентного заполнения, указанного в таблице 1, глава 9.

Прокладка кабелей допускается там, где такое использование не запрещено соответствующими кабельными изделиями. Количество кабелей не должно превышать допустимого процента заполнения, указанного в таблице 1 главы 9..

344.24 Изгибы — способ изготовления

Изгибы RMC должны быть выполнены таким образом, чтобы не повредить трубу и не уменьшить внутренний диаметр трубы. Радиус кривой любого отвода поля до центральной линии трубопровода должен быть не менее, чем указано в таблице 2, глава 9.

344,26 Изгибы — количество в одном проходе изгибы (всего 360 градусов) между точками натяжения, например, корпусами кабелепроводов и коробками.

344.28 Развёртывание и нарезание резьбы

Все обрезанные концы должны быть развёрнуты или иным образом обработаны для удаления шероховатостей. При нарезке кабелепровода в полевых условиях следует использовать стандартную режущую матрицу с конусом 1 дюйм 16 (конус ³ / ₄ дюймов на фут).

Информационное примечание: См. ANSI/ASME B1.20.1-2013, Стандарт для трубной резьбы общего назначения (дюймы).

344.30 Крепление и поддержка

RMC должен быть установлен как законченная система в соответствии с 300.18 и должен быть надежно закреплен на месте и поддерживаться в соответствии с 344.30(A) и (B).

(A) Надежно закрепленный

RMC должен быть закреплен одним из следующих способов:

1. RMC должен быть надежно закреплен в пределах 900 мм (3 фута) от каждой распределительной коробки, распределительной коробки, коробки устройства, шкафа, кабелепровода корпус или другое окончание кабелепровода.
2. Крепление должно быть увеличено до 1,5 м (5 футов), если конструктивные элементы не позволяют закрепить в пределах 900 мм (3 фута).
3. Если одобрено, не требуется надежное крепление кабелепровода в течение 900 мм (3 фута) от рабочей головки для закрепления мачты над крышей.

(B) Опоры

RMC должны поддерживаться в соответствии с одним из следующих требований:

1. Кабелепровод должен поддерживаться с интервалами, не превышающими 3 м (10 футов).
2. Расстояние между опорами для прямых участков трубопровода допускается в соответствии с табл. 344.30(Б)(2) при условии, что трубопровод выполнен с резьбовыми муфтами и опорами, препятствующими передаче усилий на заделку при прогибе трубопровода между опорами .
3. Открытые вертикальные стояки от промышленного оборудования или стационарного оборудования разрешается поддерживать с интервалами, не превышающими 6 м (20 футов), если трубопровод состоит из резьбовых соединений, трубопровод поддерживается и надежно закрепляется вверху и внизу стояк, и никакие другие средства промежуточной поддержки не доступны.
4. Горизонтальные прогоны RMC, поддерживаемые отверстиями в элементах каркаса с интервалом не более 3 м (10 футов) и надежно закрепленные в пределах 9Допускается расстояние 00 мм (3 фута) от точек подключения.

Таблица 344.30(B)(2) Опоры для жесткого металлического кабелепровода

344.42 Муфты и соединители

(A) Безрезьбовые

Безрезьбовые муфты и соединители, используемые с кабелепроводом, должны быть затянуты. Если они заглублены в каменную кладку или бетон, они должны быть бетононепроницаемого типа. При установке во влажных местах они должны соответствовать 314.15. Безрезьбовые муфты и соединители не должны использоваться на резьбовых концах кабелепроводов, если они не указаны для этой цели.

(B) Текущая резьба

Текущая резьба не должна использоваться на кабелепроводе для соединения с муфтами.

344.46 Втулки

Там, где кабелепровод входит в коробку, фитинг или другую оболочку, должна быть предусмотрена втулка для защиты проводов от истирания, если только коробка, фитинг или оболочка не предназначены для обеспечения такой защиты.

Информационное примечание. См. 300.4(G) для защиты проводников размером 4 AWG и больше во втулках.

344,56 Соединения и ответвители

Соединения и ответвления должны быть выполнены в соответствии с 300.15.

344.60 Grounding

344.100 Construction

RMC shall be made of one of the following:

1. Steel with protective coatings
2. Aluminum
3. Red brass
4. Stainless steel

344.
