Чем отличается заземление от нуля: в чем разница, защитное заземление

Содержание

в чем разница между ними, понятие, требования

Часто домашние мастера не понимают, как устроена система электроснабжения трехфазного типа, как происходит ввод электричества, как работает защитное оборудование, в чем различие между заземлением и занулением. Именно систему заземления и зануления, применяемую повсеместно, хочется рассмотреть наиболее подробно.

Заземление и зануление

В чем разница между заземлением и занулением

Перво-наперво, необходимо рассмотреть систему трехфазного переменного тока, чтобы точно понять, что такое заземление и зануление, а также какую функцию оно там выполняет.

Современная трехфазная система

На современном этапе развития энергетики самой выгодной и простой системой передачи энергии на дальние расстояния является система трёхфазного переменного тока. Удивительную простоту и гениальность этого изобретения сложно даже осознать. По сравнению с системой, базирующейся на генераторах постоянного тока, трехфазная система имеет огромные плюсы, а именно:

• Простота преобразования электрической мощности.

С помощью трёхфазных трансформаторов можно получить любой вольтаж.

• Простота получения однофазного и двухфазного напряжения из трехфазного. Однофазный ток получается путем ответвления одного фазного провода и ноля. Двухфазный ток получают путем подключения трансформатора Скотта.

• Простота передачи энергии на дальние расстояния, достигаемая за счет использования повышающих трансформаторов переменного тока.

• Постоянный ток, к сожалению, полностью непригоден в тех случаях, когда речь идет о передачи электрической энергии на дальние расстояния с минимальными потерями в проводах. Серьезный нагрев проводов вкупе с трудностью и неэффективностью преобразования навсегда закрыли дорогу постоянному току в мир большой электроэнергетики.

Заземление и зануление в цепях переменного тока

По сути, ноль – провод синего цвета, промаркированный N. Зануление – это преднамеренное соединение либо средней точки в обмотке 3-х фазного генератора, либо соединение в нагрузке к рабочему нолю. Основных функций у зануления две: 1 – рабочая функция и 2 — защитная функция. Рабочая функция ярче всего проявляется в схеме распределения электроэнергии в многоквартирном доме. Изначально ввод электричества выполняется только с помощью трехфазного тока, который равномерно распределяется по квартире. В качестве примера допустим, что в одном конкретном подъезде имеется 36 квартир. Следовательно, распределение нагрузки должно быть произведено максимально сбалансированно и равномерно: на фазу A подключаем 12 квартир, на фазу В 12 квартир, а на фазу С, естественно, оставшиеся 12 квартир. Как бы не старались проектировщики сбалансировать схему потребления, практика однозначно говорит о том, что достичь баланса и равномерность нагрузки никогда на 100% не удается – кто-то тратит электричества больше, а кто-то меньше. Поэтому и была придумана линия N – рабочий ноль. Основная цель рабочего ноля – восстановить баланс напряжений по фазам, то есть не дать возникнуть перекосу напряжений. К слову, именно внезапное отключение нулевого проводника может привести к тому, что в некоторых квартирах возникнет молниеносный всплеск рабочего напряжения до отметки 380 В.

На жаргоне электриков данное явление называют отгоранием или отвалом ноля.

Трехфазная система требует наличие заземления и зануления средней точки рабочих обмоток, соединенных по схеме звезда. Чтобы четко понимать разницу между занулением и заземлением, давайте обратимся к стандартной схеме включения нагрузки к трехфазному источнику питания по схеме Y (звезда). Если мы рассматриваем в качестве нагрузки трехфазный трансформатор, трехфазный асинхронный электродвигатель, трехфазную печь, то система будет функционировать, будучи подключенной с помощью трех проводов с фазами A, B, С и нулевого провода N. По сути, если мы рассматриваем электроустановки на производстве, то наличие четвертого проводника выполняет чисто защитные функции. При пробое изоляции обмоток трехфазного электродвигателя высокий потенциал устремляется на корпус устройства, который находится в прямой гальванической связи с проводом N, то есть рабочим нолем. Следовательно, при таком подключении произойдет короткое замыкание, что вызовет отключение трехфазного автомата защиты.

Заземление в цепях трехфазного тока

В отличии от зануления, заземление используется не в качестве рабочего ноля – N, а в качестве обособленного PE-проводника. По сути, заземление выполняет лишь защитную функцию, в то время как зануление выполняет одновременного обе: рабочую и защитную. Не мудрствуя лукаво, ученые разработали систему заземления, где функция рабочего ноля и защитного заземления объединены в виде PEN-проводника. Данная система получила наибольшее распространение в нашей стране, так как она отличается наибольшей простотой и дешевизной.

Разновидности систем заземления, применяемых в 3-х фазных электроустановках

TN-C – устаревшая система заземления, где функция рабочего нулевого проводника N-проводника и защитного PE-совмещены в единый провод PEN. Несмотря на простоту и дешевизну, данная система имеет существенные недостатки в плане электробезопасности – при обрыве PEN существует высокая вероятность появления высокого электрического потенциала на корпусе электроустановки в случае нарушения изоляции проводов, обмоток и прочего.

TN-C-S – усовершенствованная система, где все-таки происходит разделение PEN-проводника на PE и N на середине линии. Если происходит обрыв после разделения, то на корпусе электроустановок не возникают высокие электрические потенциалы. А если обрыв произошел на PEN, то возникает вероятность поражения электротоком от корпуса, естественно, при внештатной ситуации. Основной недостаток данной системы заключается в ничтожной устойчивости системы при обрыве нулевого проводника (отгорание нуля).

TN-S является системой, где PE и N разделены на 2 обособленных провода непосредственно на электроподстанции. Главным достоинством данной системы является то, что при повреждении нулевого провода на корпус устройства не поступит опасный электрический потенциал.

Типичные ошибки людей, которые мало знакомы и с заземлением, и занулением

К сожалению, некоторые мало осведомлённые люди, подключая, к примеру, трехфазный мотор по схеме треугольник не используют защитное заземление – PE проводник. В случае нарушения изоляционного материала обмоток опасный электрический потенциал поступит на корпус, а защитное оборудование – трехфазный автомат защиты – останется включенным, так как короткого замыкания или перегруза не возникнет. Следовательно, корпус устройства может находится по высоким электрическим потенциалом, а рука работника будет единственным проводником, позволяющим электротоку достигнуть земли. Как вы понимаете, сопротивление человеческого тела настолько высоко, что ток вызванный таким прикосновением никогда не отключит автомат защиты. Именно поэтому мы рекомендуем и на производстве, и в домашней мастерской использовать зануление корпуса электроустановок, а также использовать дифференциальные автоматы.

Заземление и зануление

В чём разница между заземлением и занулением?

Некоторые аспекты электробезопасности не вполне понятны обывателю, а ведь именно это отличает его от профессионала, имеющего допуск к монтажу электрических сетей. Сегодня поговорим о важнейших составляющих любой системы электрификации — заземлении и занулении. А также узнаем в чём разница между заземлением и занулением?

Роль зануления в трёхфазной сети

Любая электрическая система построена на трёхфазной сети переменного тока или является её частью. Не углубляясь в теорию слишком сильно, напомним базовые определения работы любой трёхфазной системы.

Между любыми двумя взятыми фазами 50 раз в секунду возникает напряжение 380 В. Конкретно в этот момент времени один из проводников превращается в землю — источник свободных электронов, а другой проводник эти электроны принимает.

Такое же явления возникает и в двух других парах фаз. Разница во времени между тем, как фазы «переключаются», составляет примерно треть от периода колебания в одной из них. Такая схема работы обязана своим появлением наиболее популярному типу электрических машин. Если расположить фазы по окружности в нужном порядке, то возникновение тока в них так же следовало бы по кругу и было бы способно толкать круглый сердечник двигателя. В самом простом варианте электрических соединений все три фазы должны быть соединены в одной точке. При этом в конкретный момент времени в пике мощности будут находиться только две из них.

   Разница между заземлением и занулением

Основная проблема в том, что сопротивление рабочих элементов (обмоток двигателя или нагревательных спиралей), включённых в каждую из фаз, не могут быть абсолютно равными. Поэтому ток в каждой из трёх цепей всегда будет разным, и это явление нужно каким-то образом компенсировать. Так точку схождения всех трёх фаз присоединяют к земле, чтобы уводить в неё остаточный электрический потенциал.

Как работает заземляющий контур

Любой подъезд многоэтажного дома можно смоделировать по той же схеме. Но квартиры, распределенные по трём имеющимся фазам, потребляют электричество как попало, при чём это потребление постоянно меняется. Конечно, в среднем в точке подключения домового кабеля в распределительном пункте (РП) разница в токах на фазах составляет не более 5% от номинальной нагрузки. Однако в редких случаях это отклонение может быть выше 20%, и такое явление сулит серьёзные проблемы.

Давайте на мгновение представить, что электрический стояк, а точнее, его рамная часть, на которую прикручены все нулевые провода, оказался изолированным от земли. Столь высокая разница между потреблением квартир на разных фазах выливается в следующую закономерность:

  1. На наиболее нагруженной фазе происходит падение напряжения соразмерно нагрузке.
  2. На оставшихся фазах это напряжение, соответственно, возрастает.

Нулевой провод, соединённый с контуром заземления, служит запасным источником электронов как раз на такой случай. Он помогает устранить асимметрию нагрузок и избежать появления перенапряжений на смежных ветках трёхфазной цепи.

Отличие заземления от зануления

Если во время работы отдельно взятой пары фаз нагрузка на них не будет одинаковой, в точке схождения непременно возникнет положительный электрический потенциал. То есть, если при обрыве заземляющего контура человек возьмётся за корпус подъездного щитка, его ударит током. Сила такого удара будет зависеть от степени асимметрии нагрузок.

Большинство электрических машин сконструированы таким образом, чтобы нагрузки распределялись по всем трём фазам равномерно. Ведь иначе одни проводники будут нагреваться и изнашиваться быстрее других. Поэтому точку соединения фаз в некоторых устройствах выводят в отдельный четвёртый контакт, к которому подсоединяется нулевой проводник.

И вот здесь вопрос: где взять этот самый нулевой проводник? Если вы обратите внимание на столбы высоковольтных ЛЭП, на них присутствует только три провода, то есть три фазы. И для транспортировки электроэнергии этого вполне достаточно. Ведь все трансформаторы на понижающих подстанциях имеют симметричную нагрузку на обмотках и заземляются каждый независимо от других.

   Разница между заземлением и занулением

А появляется этот четвёртый проводник на самых последних трансформаторных подстанциях (ТП) в цепочке преобразований, там, где 6 или 10 кВ превращаются в привычные нам 220/380 В, и возникает неиллюзорная вероятность асинхронной нагрузки. В этом месте начала трёх обмоток трансформатора соединяются и подключаются к общей системе заземления и от этой точки берёт своё начало четвёртый, нулевой провод.

И теперь мы понимаем, что заземление — это система стержней, погруженных в грунт. А зануление — это вынужденное присоединение средней точки к заземлению для устранения опасного потенциала и асимметрии. Соответственно, нулевой проводник — подсоединённый к точке зануления или ближе. А провод защитного заземления — подключённый непосредственно к самому заземляющему контуру.

Типы систем заземления

Вы замечали, что нулевой провод в трёхфазном кабеле имеет меньшее сечение, чем остальные? Это вполне объяснимо, ведь на него ложится не вся нагрузка, а только разница токов между фазами. Хотя бы один контур заземления в сети должен быть, и обычно он находится рядом с источником тока: трансформатор на подстанции. Здесь система требует обязательного зануления, но при этом нулевой проводник перестаёт быть защитным: что бывает, если в ТП «отгорел ноль», знакомо многим. По этой причине заземляющих контуров по всей протяжённости ЛЭП может быть несколько, и обычно так оно и есть.

Конечно, повторное зануление, в отличие от заземления, вовсе не обязательно, но зачастую крайне полезно. По тому, в каком месте выполняется общее и повторные зануления трехфазной сети, различают несколько типов систем.

   Разница между заземлением и занулением

В системах под названием I-T или T-T защитный проводник всегда берётся независимо от источника. Для этого у потребителя устраивается собственный контур. Даже если источник имеет свою точку заземления, к которой подключен нулевой проводник, защитной функции последний не имеет. Он с защитным контуром потребителя никак не контактирует.

Системы без заземления на стороне потребителя более распространены. В них защитный проводник передаётся от источника потребителю, в том числе и посредством нулевого провода. Обозначаются такие схемы приставкой TN и одним из трёх постфиксов:

  1. TN-C: защитный и нулевой проводник совмещены, все заземляющие контакты на розетках подключаются к нулевому проводу.
  2. TN-S: защитный и нулевой проводник нигде не контактируют, но могут подключаться к одному и тому же контуру.
  3. TN-C-S: защитный проводник следует от самого источника тока, но там всё равно соединяется с нулевым проводом.

Ключевые моменты электромонтажа

Итак, чем вся эта информация может быть полезна на практике? Схемы с собственным заземлением потребителя, естественно, предпочтительны, но иногда их технически невозможно реализовать. Например, в квартирах высоток или на скальном грунте. Вы должны знать, что при совмещении нулевого и защитного проводника в одном проводе (называемом PEN) безопасность людей не ставится в приоритет. А потому оборудование, с которым контактируют люди, должно иметь дифференциальную защиту.

И здесь начинающие монтажники допускают целый ворох ошибок. Неправильно определяя тип системы заземления/зануления и, соответственно, неверно подключают УЗО. В системах с совмещённым проводником УЗО может устанавливаться в любой точке, но обязательно после места совмещения. Эта ошибка часто возникает в работе с системами TN-C и TN-C-S. А особенно часто, если в таких системах нулевой и защитный проводники не имеют соответствующей маркировки.

   Разница между заземлением и занулением

Поэтому никогда не используйте жёлто-зелёные провода там, где в этом нет необходимости. Всегда заземляйте металлические шкафы и корпуса оборудования, но только не совмещённым PEN-проводником. На нём при обрыве нуля возникает опасный потенциал. Это необходимо делать защитным проводом PE, который подключается к собственному контуру.

Кстати, при наличии собственного контура на него выполнять незащищённое зануление очень и очень не рекомендуется. Если только это не контур вашей собственной подстанции или генератора. Дело в том, что при обрыве нуля вся разница асинхронной нагрузки в общегородской сети проследует в землю через ваш контур, раскаляя соединяющий провод.



Смотрите также по этой теме:

   Защитное заземление. Чем опасно самостоятельное выполнение заземления?

   Принцип работы заземления для зданий по системе ТN-C, TN-S и TN-C-S.

   Заземление дома. Монтаж контура заземления!

   Контур заземления. Заземление и зануление на объектах.



Будем рады, если подпишетесь на наш Блог!

[mailpoet_form id=»1″]

Заземление и зануление, в чем разница?

Движение электричества в домах должно быть безопасным и контролируемым. Для предупреждения негативного влияния, когда по причине нарушения изоляции проводников возможен критический контакт с человеком, должны применяться специальные меры: заземление и зануление. В чем разница между ними? Об этом подробнее в данном обзоре. А общее в данных мероприятиях то, что они защищают человека от удара током. Направленное движение электронов осуществляется по пути наименьшего сопротивления. Избежать прохождения тока через человеческое тело можно, направив его по пути с наименьшими потерями.  Обеспечивает такое перенаправление использование в электрической цепи заземления или зануления.

Для квартирного жилья проще сделать зануление, чем обустроить заземляющий контур.

Что такое заземление

Суть заземления заключается в преднамеренном соединении частей электроустановок и заземляющего устройства (как правило, это — конструкции из металлических полос и штырей, снижающие уровень напряжения до безопасного для человека значения).

Для понимания рассмотрим пример. Допустим, в каком-либо электроприборе (стиральная машина, духовой шкаф или иная бытовая техника) при пробое изоляции и возникает напряжение между корпусом прибора и фазой. При наличии устройства заземления, ток не приведет к критичным последствиям при контакте с человеком. Это обусловлено тем, что в качестве приоритетного проводника будет выступать защитное заземление, имеющее очень низкое сопротивление.

Сопротивление человека варьирует на различных участках тела. В среднем при расчете электробезопасности его принимают равным 1 кОм.

Сопротивление заземления согласно ПУЭ 1.7.62 не должно превышать 4 Ом с учетом сопротивления естественных заземлителей и повторных заземлений у потребителей.
Также контур заземления используется в качестве молниезащиты. В этом случае защитное заземление принимает высоковольтное напряжение и передающее его глубоко в грунт.

По назначению заземлители подразделяют на три класса:

  • Грозозащитный специализируется на отводе молниеносного напряжения
  • Рабочий поддерживает оптимальную работоспособность электрических установок при любых условиях.
  • Защитный противостоит поражению живых организмов высоким пробойным напряжением.
Соединение контура с шиной заземления

Основные составные части контура — заземлитель и заземляющие проводники. Заземлители могут быть естественными и искусственными. В первом случае, это металлические конструкции, имеющие надежное соединение с землей. Заземлители искусственного происхождения изготавливаются из стальных стержней, труб или уголков, длина которых должна быть не менее 2,5 м. Соединенные сварными швами, они забиваются в землю. Увеличивая число труб (уголков), можно значительно снизить сопротивление контура и сделать его более эффективным.

Схема контура искусственного заземления

Что такое зануление

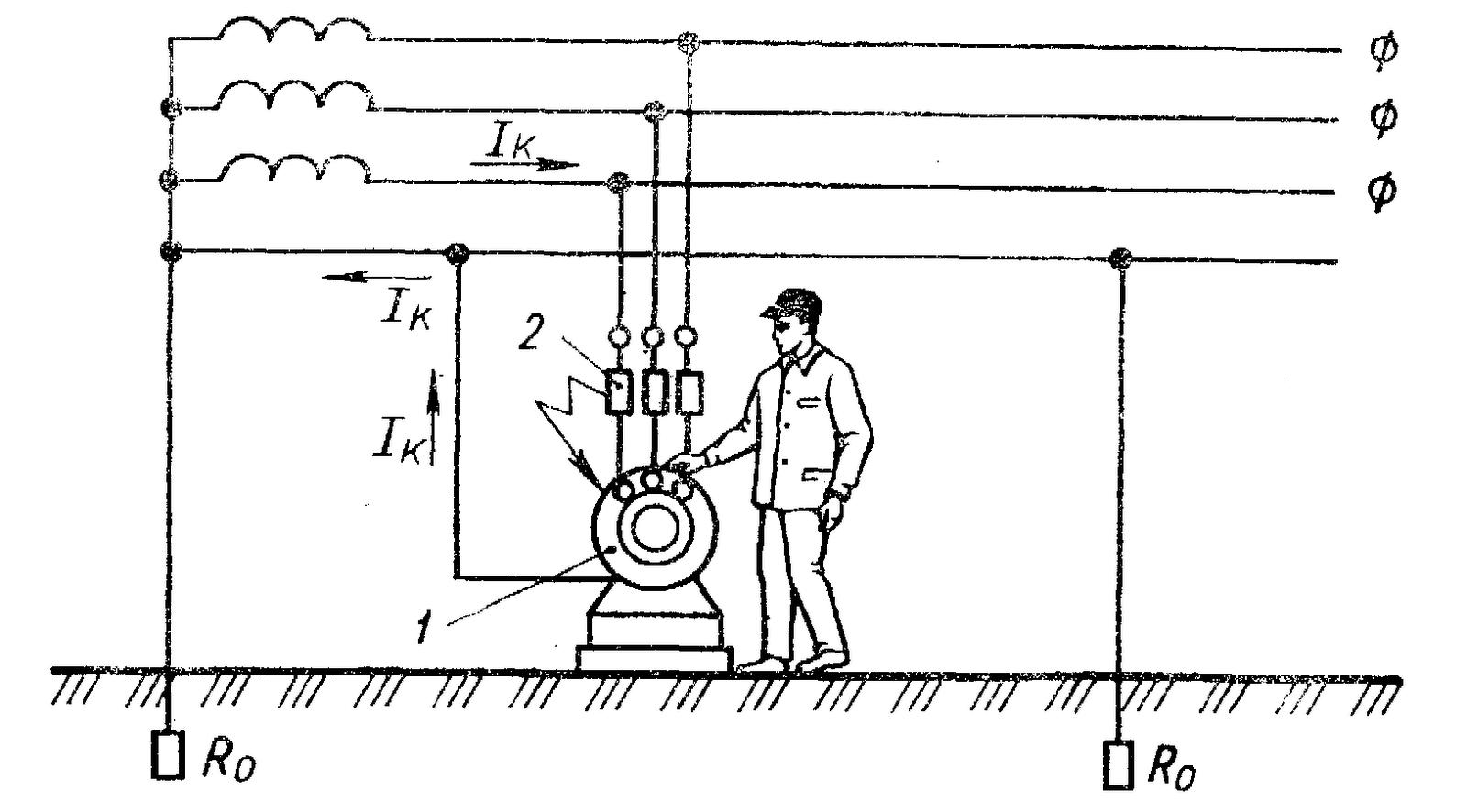

Зануление — это соединением открытых проводящих элементов электрических установок, которые не находятся в нормальном состоянии под напряжением, с глухозаземленным выводом источника однофазного электрического тока (с глухозаземленной нейтральной точкой трансформатора или генератора, в электросетях трехфазного тока; с заземленной точкой источника в электросетях постоянного тока). Данный тип защиты часто используется в квартирах, где отсутствует традиционная система заземления или она имеет устаревший вид.

Зануление бытовой электропроводки выполняется следующим образом:

  • На подстанции производится соединение с землей нейтральной точки трансформатора.
  • Из трансформатора выходят три линии, подключаемые к домашнему электрощиту.
  • Далее, идет распределение по квартирам.

Как действует зануление? Особенность в том, что оно рассчитано на эффект короткого замыкания, которое происходит при попадании напряжения одной из фаз на корпус. Ведь может возникнуть ситуация, когда человек прикасается к корпусу прибора, где уже есть опасное напряжение, а защита еще не сработала. Превращая обычное замыкание на корпус в короткое замыкание, где задействован фазный и нулевой провод, происходит срабатывание защитных устройств и автоматическое отключение поврежденной электроустановки от сети.

Схемы зануления

Используя данный способ, обязательно устанавливайте автоматы и устройства защитного отключения. Коммутировать нулевой проводник, который используется в качестве защитного, запрещено.

Чем отличается заземление от зануления?

Отличие заземления от зануления имеется, и оно принципиальное. Если смонтировано полноценное заземление, в результате пробоя фазы на корпус, получается быстрое снижение напряжения тока до безопасного минимума для человека.

В случае с занулением, из-за пробоя тока происходит обесточивание определенного участка цепи, и переход короткого замыкания в другую часть или на корпус электроприбора. Риск попадания человека под опасный разряд минимален, но опасность остается.

Видео по теме

Подводя итог, можно отметить, что более надежный способ защиты — заземление. Использование зануления не рекомендуется. Но, в любом случае, к данному вопросу нужно подходить основательно. Ни в коем случае не отождествляйте два различных метода, отличия и принцип работы которых были рассмотрены в данном обзоре. И помните, устанавливать УЗО, дифференциальные автоматы или автоматические выключатели нужно в комплексе с обеими системами.

В чем разница между занулением и заземлением

Для безопасности использования электроустановок в современной электрике применяется различное защитное оборудование и конструкции, благодаря которым перегрузки, короткие замыкания или попадание рабочей части оборудования под напряжение не приносят вреда человеку. Основной защитой при работе с электрифицированным оборудованием служит заземление и зануление. Эти два варианта отличаются друг от друга способом монтажа, а также применяются для разных типов электрооборудования. Чтобы узнать, в чем заключается разница зануления и заземления, нужно ознакомиться с их принципом работы и особенностями установки.

Заземление и зануление имеют разные способы монтажа, но служат одной цели – обеспечение электробезопасности

Зачем нужно зануление и заземление

Сегодня существует большое количество различных приборов и инструментов, основная задача которых – это обеспечение безопасности при работе с электроустановками. Если возникают какие-либо неполадки, то наиболее опасным последствием неисправности может стать попадание напряжения на металлические части или корпус оборудования.

В зависимости от силы тока, человек может получить повреждения различной степени тяжести. К примеру, при 25 мА может возникнуть паралич мышц, который будет препятствовать попытке прервать контакт с поверхностью, находящейся под напряжением. Если сила тока, прошедшего через изоляцию, равна от 50 до 100 мА, то контакт с ней приведет к серьёзным повреждениям, таким как нарушение циркуляции крови в организме или даже летальному исходу.

Чтобы избежать вышеописанных ситуаций, при работе с электроустановками используют различные приспособления, соответствующие правилам общепринятой техники безопасности.

Обязательным условием эксплуатации электрооборудования является защитное заземление и зануление электроустановок, которые предотвращают поражение током при нарушении изоляции установки.

Чтобы понимать, в чем разница между этими приспособлениями, нужно знать, что собой представляет каждое из них.

Заземление

Под понятие заземления попадают конструкции, соединяющие установки, которые используют электроэнергию, с землей. Благодаря этому при прикосновении к поверхности, находящейся под напряжением, полученный человеком заряд сводится к минимуму.

Используют данный способ только в электрооборудовании с изолированной нейтралью. Благодаря соединению земли с корпусом установки, при повреждении изоляции ток должен уходить по заземляющей части из-за меньшего сопротивления.

Заземление частного дома

Еще одна функция, выполняющаяся заземлением – это увеличение аварийного тока замыкания. Это необходимо, чтобы защитное электрическое устройство срабатывало во время попадания нетоковедущих частей под напряжение. Обусловлено это тем, что установке заземления, которое имеет достаточно высокий уровень сопротивления, может быть недостаточно тока замыкания. Такая ситуация опасна тем, что несмотря на аварийное состояние оборудования, защита не срабатывает и опасность поражения рабочего персонала остается высокой.

Заземляющее устройство по своему строению представляет собой один или целую группу проводников, которые соединяют токопроводящие элементы с землей. Существует несколько основных типов заземления:

  1. Рабочий тип. Основное предназначение – обеспечение бесперебойной работы электрооборудования как при штатном режиме функционирования, так и при аварийном.
  2. Защитный тип. Предназначен для обеспечения безопасности при работе с электроустановками. Главной причиной возникновения опасности в оборудовании является пробой токоведущего провода на рабочую поверхность или корпус.
  3. Грозозащитный тип. Главное предназначение – отвод разряда молнии, попавшего в разрядник или молниеотвод.

Кроме разделения на типы, заземляющие устройства отличаются в следующем:

  • Искусственно изготовленное заземление. Данный вид конструкций изготавливается специально для обеспечения защиты от напряжения. Состоят они из таких элементов, как провода и стержни из металла, трубы некондиционного типа, стальные уголковые приспособления.
  • Естественное заземление. К этой категории относятся конструкции, изготовленные из металла, но изначально не предназначенные для обеспечения защиты от напряжения. Обычно в качестве естественного заземления используют обсадные трубы, трубопровод, сооружения из железобетона.

Опознавательный знак заземления

Стоит отметить, что естественный вид заземления используют при соблюдении определенных правил. Основное из них – это запрет на эксплуатацию конструкций, которые предназначены для передачи горючих жидкостей или газов. Также для вышеупомянутой цели не подходят проводники, сделанные из алюминия или трубы, поверхность которых покрыта антикоррозийным слоем изоляции.

Зануление

Зануление отличается от заземления как по предназначению, так и по принципу монтажа. Подключают данную систему защиты к металлическим деталям или корпусу вместо заземления, которые в нормальном режиме работы не проводят электрический ток. Подключают зануление к нейтрали, используемой источником пониженного трехфазного напряжения. Также оно может монтироваться и при помощи генератора однофазного напряжения, а именно подключают к заземленному выводу.

Зануление – один из вариантов защиты от поражения электрическим током

Главная задача зануления – защита рабочего персонала за счет своевременного срабатывания коммутационного автоматического оборудования. Принцип работы заключается в создании искусственного короткого замыкания во время пробоя изоляции и попадания тока на рабочую часть оборудования. Благодаря возникшему КЗ, срабатывают следующие устройства защиты:

Разница зануления и заземления, как правило, заключается в монтаже и использовании вместо более простого и надежного способа при эксплуатации оборудования, в котором присутствует глухо заземленная нейтраль. Но перед тем как приступить к монтированию данного устройства защиты, нужно учесть, что ток короткого замыкания, который будет создан при помощи нулевого провода, должен быть достаточно высоким, чтобы защитное приспособление срабатывало со 100% вероятностью.

Если же его не будет достаточно для срабатывания автоматического выключателя или разрыва плавкой вставки, то это приведет к возникновению напряжения на всех остальных частях электрооборудования, на которые раньше не попадал ток. Такая ситуация может привести к большой опасности для жизни рабочего персонала и повлиять на производственный процесс.

Подключение зануления к автомату

Для монтажа зануления необходимо соблюдать некоторые правила, обеспечивающие бесперебойную и безопасную работу электроустановок. К примеру, строго запрещается устанавливать какое-либо коммутирующее оборудование в нулевой провод, так как его разрыв может привести к появлению тока в местах с занулением.

Видео по теме

О фазе, ноле, заземлении, гальванической развязке, пути тока рассказывается в данном видео.

Исходя из описанной выше информации, можно узнать, чем отличается заземление от зануления. Так как обе установки предназначены для обеспечения безопасности на рабочем месте, и их разница хорошо видна в способе установки и принципе работы.

Заземление, при возникновении напряжения на рабочей поверхности, быстро уводит ток в землю. Зануление, в отличие от предыдущего варианта, самостоятельно напряжение не снижает, но провоцирует срабатывание автоматических приборов и разрывает участок цепи.

В зависимости от вида электрооборудования и места его расположения используют такой способ защиты из вышеуказанных вариантов, который позволит максимально обезопасить здоровье и жизнь персонала.
