Что подлежит заземлению: 291. Что подлежит защитному заземлению?

Части электроустановок, подлежащие заземлению

Части электроустановок, подлежащие заземлению

Согласно «Правилам» заземляют металлические части электроустановок и оборудования во всех производственных помещениях и наружных установках, которые могут оказаться под напряжением, вследствие нарушения изоляции электрооборудования. К частям, подлежащим заземлению, относятся: корпусы аппаратов, электрических машин и трансформаторов, каркасы распределитель­ных щитов, корпусы кабельных муфт, металлические оболочки про­водов и кабелей, металлические корпусы светильников, выключате­лей, штепсельных розеток и т. п.

Заземление указанных выше элементов электроустановок не требуется в следующих случаях:

а) при номинальном напряжении 380 в и ниже переменного тока и 440 в и ниже постоянного тока в помещениях, отнесённых к ка­тегории без повышенной опасности поражения электрическим током, за исключением тех случаев, когда возможно одновременное при­косновение обслуживающего персонала к электрооборудованию и другим заземлённым предметам;

б) при номинальном напряжении ниже 127 в переменного тока и 110 в постоянного тока во всех помещениях за исключением слу­чаев, предусмотренных специальными правилами.

Защитным заземлением называется соединение с заземлителем металлических частей установки, изолированных от проводников, находящихся под напряжением. Выполняется для защиты от опас­ных напряжений.

Заземлителем называется металлический проводник или группа проводников (трубы, угловая сталь, пластины и др.), находящихся в непосредственном соприкосновении с почвой и обладающих до­статочно большой проводимостью.

Совокупность заземлителя и заземляющих проводов, соеди­няющих заземляемые части электрической установки с заземлите­лем, называется заземляющим устройством.

Электроустановки напряжением до 1000 в допускаются как с глухозаземлённой, так и с изолированной нейтралью, а электроуста­новки постоянного тока — с глухозаземлённой или изолированной средней точкой.

Глухозаземлённая нейтраль — это нейтраль трансформатора или генератора, присоединённая к заземляющему устройству непосред­ственно или через малое сопротивление.

Изолированная нейтраль — это нейтраль, не присоединённая к заземляющему устройству или присоединённая через аппараты, имеющие большое сопротивление.

Сети напряжением до 1000 в с изолированной нейтралью, свя­занные через трансформаторы с сетями напряжением выше 1000 в, должны быть защищены от опасности, возникающей при поврежде­нии изоляции между обмотками высокого и низкого напряжений трансформатора, при помощи пробивного предохранителя, устанав­ливаемого в нейтрали или фазе на стороне низкого напряжения трансформатора. Общее сопротивление заземляющего устройства при этом не должно быть более 4

ом.

При мощности генераторов и трансформаторов 100 ква и менее заземляющие устройства должны иметь сопротивление не более 10 ом.

В четырёхпроводных сетях переменного тока обязательно глу­хое заземление нейтрали.

В электроустановках до 1000 в с глухозаземлённой нейтралью обязательна металлическая связь между корпусами электрообору­дования и аппаратурой с заземлённой нейтралью нулевым (зазем­ляющим) проводом (рис. 69).

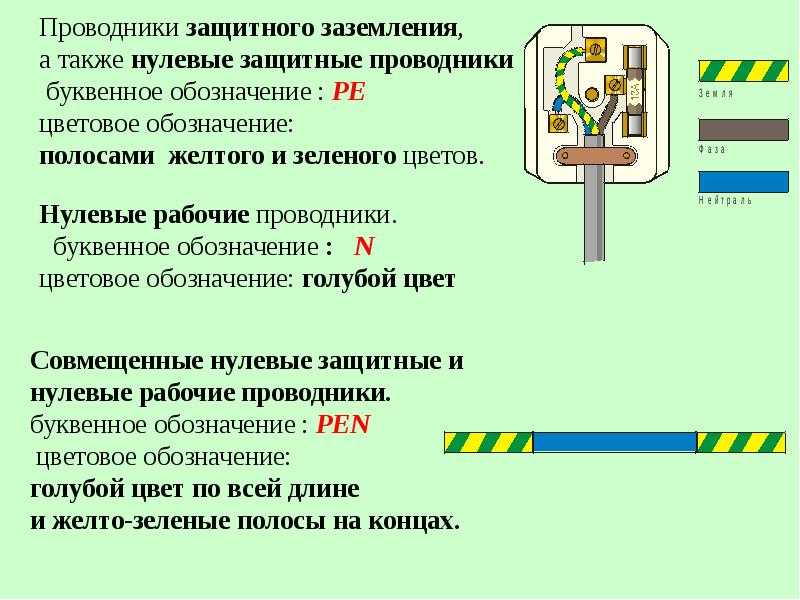

Нулевым проводом называется провод сети, соединённый с за­землённой нейтралью трансформатора или генератора.

Сопротивление заземляющего устройства в электроустановках напряжением до 1000 в, к которому присоединены нейтрали гене­раторов или трансформаторов, не должно быть более 4 ом. Исклю­чение составляют заземляющие устройства, к которым присоединя­ются нейтрали генераторов и трансформаторов мощностью 100 ква и менее. Для таких установок заземляющее сопротивление не долж­но превышать 10 ом.

Сопротивлением заземляющего устройства называется сумма со­противлений, слагающаяся из сопротивления заземлителя относи­тельно земли и сопротивления заземляющих проводников.

Требования к заземлению и занулению

Електроенергетика мережi, обладнання

Деталі

Категорія: Безопасность

• безпека
• норми
• заземлення

Требования к заземлению и занулению строительных и производственных конструкций, электрооборудования, металлических частей электроустановок и технологических агрегатов приведены далее.

Части, подлежащие занулению или заземлению

Части, подлежащие занулению или заземлению 1. Строительные и производственные конструкции, стационарно проложенные трубопроводы всех назначений, металлические корпуса технологического оборудования, подкрановые рельсовые пути и т. п.	Требования к заземлению и занулению В целях уравнивания потенциалов в тех помещениях и наружных установках, в которых применяется заземление или зануление, выполняется присоединение к сети заземления или зануления, при этом естественные контакты в сочленениях являются достаточными
2. а) Корпуса электрических машин, трансформаторов, аппаратов, светильников и т. п. б)   Приводы электрических аппаратов в)   Вторичные обмотки измерительных трансформаторов
3. Каркасы распределительных щитов, щитов управления, щитков и шкафов	Съемные или открывающиеся части, если на них установлено электрооборудование напряжением выше 42 В переменного тока или выше 110В постоянного тока
4. Металлические конструкции распределительных устройств, металлические кабельные конструкции, металлические кабельные соединительные муфты, металлические оболочки и броня контрольных и силовых кабелей, металлические оболочки проводов, металлические рукава и трубы электропроводки, кожухи и опорные конструкции шинопроводов, лотки, короба, струны, тросы и стальные полосы, на которых укреплены кабели и провода	Кроме струн, тросов и полос, по которым проложены кабели с заземленной или зануленной металлической оболочкой или броней

Части, подлежащие занулению или заземлению	Требования к заземлению и занулению
5. Другие металлические конструкции, на которых устанавливается электрооборудование
6. Металлические оболочки и броня контрольных и силовых кабелей и проводов напряжением до 42 В переменного тока, проложенных в общих металлических конструкциях, в том числе в общих трубах, коробах, лотках, вместе с кабелями и проводами, металлические оболочки и броня которых подлежат заземлению или занулению
7. Металлические корпуса передвижных и переносных электроприемников	—
8. Электрооборудование, размещенное на движущихся частях станков, машин и механизмов

• Попередня
• Наступна

Близьки публікації

• Требования безопасности при производстве измерений электрических параметров заземляющих устройств
• Требования к заземлению электроустановок до 1 кВ с заземленной и с изолированной нейтралью
• Требования к заземлению электроустановок напряжением выше 1 кВ сети с изолированной нейтралью
• Нормативные рекомендации по устройству заземлителей
• Нормативные рекомендации для электроустановок до 1 кВ с заземленной нейтралью

Copyright © 2007 — 2022 Електроенергетика При цитуванні — посилання є обов`язковим (в інтернеті — активне гіперпосилання).

Наверх

» Заземленные и незаземленные розетки

Когда я представляю своих покупателей в качестве ABR, я обнаруживаю, что одни и те же темы всплывают каждый раз, когда мои клиенты проходят проверку всего дома. Вопрос о заземленных и незаземленных розетках. Что это значит, для чего они используются и что происходит, если их не заземлить. После нескольких недель выпрашивания простых ответов на этот вопрос, я даю вам свой доверенный ответ лицензированных инспекторов всего дома…

Эми,
В ответ на ваши вопросы, касающиеся розеток, обычно встречающихся в жилых домах, я начну с основ старых новый. Во-первых, хотя я хотел бы указать, что я являюсь лицензированным домашним инспектором, однако для любых электромонтажных работ и консультаций по электрическим системам я рекомендую своим клиентам консультироваться с лицензированным электриком по мере необходимости.

Дома, построенные до начала 1960-х годов, чаще всего были подключены к двухпроводной системе, за исключением современного третьего провода, являющегося проводом заземления оборудования. Первое требование к заземленным розеткам в жилищном строительстве восходит к 1951 году, когда NEC (Национальный электротехнический кодекс) требовал, чтобы в прачечных были заземлены розетки. К этому требованию были добавлены устройства и местоположения, пока заземленная система не станет требованием во всем современном жилом доме.

• Электрические устройства, которые можно использовать с незаземленными розетками: лампы, радиоприемники, адаптеры питания, тостеры, пылесосы и любые предметы, шнур которых не имеет круглого третьего штыря.
• Электрические устройства, для которых требуется заземленная розетка (заземление оборудования): высокотехнологичные бытовые приборы, компьютеры, телевизоры, стереооборудование, электроинструменты, сетевые фильтры и любые другие электрические устройства со шнуром, имеющим третий контакт.

Доступны адаптеры, которые позволяют использовать устройство с тремя контактами/заземлением в розетке с двумя разъемами. Адаптеры вставляются в гнездо с двумя штырями, а затем лопатка адаптера крепится к гнезду центральным винтом накладки. Для работы этих адаптеров требуется заземление корпуса и коробки розетки.

Дома до 1960-х годов, которые не были обновлены, чаще всего имеют розетки с двумя слотами. Большинство домов, которые были построены до 1960-х годов, в той или иной форме претерпели модернизацию/обновление электрической системы в доме.

Незаземленная розетка Наиболее распространенной является замена розеток с двумя гнездами розетками с тремя контактами (заземленными). Если заземленная розетка установлена ​​правильно, розетка обеспечивает заземление оборудования с помощью круглой лапы в розетке. Неправильно установленный заземление отсутствует, обычно его называют открытым заземлением. Это не обеспечит заземление оборудования, и высококлассное оборудование/компьютеры/телевизоры не следует использовать на этой розетке с открытым заземлением.

В случае, если высокопроизводительное устройство, такое как компьютер, подключено к незаземленной розетке, производительность устройства никогда не пострадает, а проблемы не будут обнаружены. Однако устройство может быть повреждено без предупреждения в любое время из-за статического электричества, которое невозможно разрядить, а также из-за другого источника напряжения, вступающего в контакт (например, молния). Это может происходить из различных внутренних и внешних источников устройства. Идея заземления состоит в том, чтобы отключить выключатель, предотвращая повреждение устройства или поражение пользователя электрическим током. Если устройство не заземлено должным образом и происходит любое из ряда событий, устройство может быть повреждено без возможности экономичного ремонта. Я обнаружил в нескольких гарантиях, что устройство, используемое с незаземленной розеткой, не покрывается гарантией производителя; это по тем же причинам, которые были определены ранее.

Устройство защиты от перенапряжения, используемое в незаземленной розетке, представляет собой преувеличенный удлинитель и не обеспечивает никакой дополнительной защиты, только ложное ощущение защиты. Использование адаптера с металлической лопаткой, закрепленной под винтом лицевой панели, не является заземлением, если вы не проверите его на наличие заземления, и заземление не будет подтверждено. Большинство источников не предлагают постоянно устанавливать эти адаптеры в качестве решения проблемы заземления. Опять же, эти устройства, если они не заземлены должным образом, могут дать пользователю ложное заземление.

В старых домах довольно часто встречаются открытые площадки, это связано с тем, что первоначальные системы электропроводки не были модернизированы до трехпроводной системы или модернизировались только отдельные области. Методы заземления этих розеток сильно различаются в зависимости от периода, когда они были установлены или модернизированы.

Розетка с заземлением. При обнаружении трехштыревых розеток с открытым заземлением и наличии двухпроводной системы NEC в настоящее время разрешает использовать следующие методы для решения проблемы:

• Установите заземление оборудования. (рекомендуется для высококлассного оборудования, см. предыдущие комментарии)
• Обеспечьте защиту GFCI для розетки (либо на розетке, либо перед розеткой). Розетки должны иметь маркировку «нет заземления оборудования». Этот метод не предусматривает заземление оборудования.
• Замените существующую розетку с тремя отверстиями незаземленной розеткой с двумя отверстиями.

Поляризованные вилки имеют два слота разного размера, нейтральный слот больше, что позволяет подключать устройство только одним способом, обеспечивая правильную полярность. Обратная полярность — это когда общий и горячий провод на розетке перепутаны местами; когда это происходит, розетка с большим лезвием теперь горячая, а не нейтральная (это относится как к заземленным, так и к незаземленным системам). Например, лампа подключена с обратной полярностью, внешний металлический патрон лампочки «горячий»? всегда. В этом случае при замене лампочки или прикосновении к внешней стороне патрона человек может получить удар током. Обратная полярность является проблемой безопасности и может вызвать проблемы с высококлассными приборами.

Обратную полярность обычно легко исправить. Довольно часто, если несколько розеток проверяют на обратную полярность, нередко бывает, что только одна клемма проводки оказывается неправильной. Однако это не может быть определено без дальнейшего расследования.

Прерыватели цепи замыкания на землю (GFCI) предназначены для защиты людей, использующих электрические устройства, особенно во влажных помещениях. GFCI доступны в виде автоматических выключателей, расположенных на сервисной панели, и в виде розетки. Большинство владельцев домов знакомы с ними как с небольшими кнопками (кнопки проверки и сброса), которые, кажется, всегда срабатывают при использовании фена.

Розетка GFCI. GFCI обеспечивает защиту пользователя и срабатывает при обнаружении утечки/асимметрии тока, что, в свою очередь, отключает питание электрического устройства. GFCI не срабатывает при обнаружении силы тока, как автоматический выключатель, и, наконец, стандартный выключатель не срабатывает при тех же обстоятельствах, что и GFCI.

УЗО являются элементом безопасности и обеспечивают защиту от поражения электрическим током и возможного поражения электрическим током. Домовладелец должен проверять устройства GFCI один раз в месяц, чтобы обеспечить их функционирование. GFCI могут быть установлены как в двухпроводной системе без заземления, так и в трехпроводной системе.

GFCI требуются NEC© в различных областях, ниже приводится общий список (неполный) того, когда и где: 1971 наружных резервуаров и бассейнов, 1975 ванных комнат, 1978 гаражей, 1981 джакузи и ванн, 1987 кухонь внутри 6 раковин и подвалов, 1990 незавершенных подвалов и подвальных помещений, 1993 раковины для баров с раковиной, 1996 всех розеток для кухонных столешниц, выделенных санузлов, всех наружных розеток, зарядных устройств для электромобилей.

Если устройство GFCI не работает должным образом, его следует отремонтировать в целях безопасности. В старых домах, где нет GFCI, я рекомендую установить GFCI для безопасности, это обычно считается улучшением собственности.

Тестер розеток с тремя лампочками чаще всего используется во время проверки дома, чтобы определить, правильно ли подключены розетки. Это устройство легко доступно в большинстве хозяйственных магазинов и может использоваться домовладельцем в обычном режиме. Использование только этого устройства не заменяет услуги квалифицированного электрика.

Майкл Паттон является лицензированным инспектором по жилищным вопросам и владельцем компании AA Home Inspection LLC, расположенной в Северном Кентукки. Майкл имеет лицензию в Кентукки и Индиане и имеет право проводить инспекции в Огайо (в Огайо не требуется лицензии). Майкл является нынешним президентом Ассоциации инспекторов по недвижимости Кентукки (KREIA) и активным членом Американского общества домашних инспекторов (ASHI). Майкл основал компанию AA Home Inspection LLC в 2001 году. До этого Майкл работал в фирмах, предоставляющих широкий спектр услуг, включая проектирование, строительство и управление проектами. Услуги Майкла включают инспекции жилых домов, инспекции легких коммерческих объектов, инспекции WDI/термитов и тестирование на радон. Район Большого Цинциннати предлагает широкий спектр проверок; от недвижимости за миллион долларов до элитных домов, от новостроек до домов старше ста лет и клиентов от хорошо зарекомендовавших себя до покупателей жилья впервые.

www.AAHomeInspection.net’

Зачем электричеству нужно заземление?

Электрические устройства «заземляются», когда они подключаются к заземляющим устройствам по соображениям безопасности. Заземление обеспечивает безопасный «путь наименьшего сопротивления» для распространения паразитного напряжения. Системы заземления направляют паразитное напряжение в землю, где оно безопасно разряжается, а не накапливается в опасных местах.

Без заземления скачки напряжения или повреждение оборудования могут сделать электрические цепи опасными или разрушительными. Они могут повредить подключенные электроприборы, нанести удар током или даже стать причиной возгорания. Заземление является важной функцией безопасности для электрической системы любого строения. На самом деле, электрические нормы и правила требуют его для всего нового строительства. Вот что вам следует знать об электрическом заземлении и зачем оно вам нужно:

Как работает электрическое заземление?

Электрические цепи обычно содержат три провода: «горячий» провод, «нейтральный» провод и провод заземления. Горячий провод содержит активное напряжение, которое питает электрические приборы. Активное напряжение заряжено отрицательно. Отрицательно заряженное электричество естественным образом стремится разрядить свою отрицательную энергию, чтобы вернуться в состояние нейтральной земли. Для этого он проходит через нулевой провод и возвращается на положительный заряд основного сервисного щитка. Когда цепи замкнуты, отрицательные заряды проходят через горячий провод и возвращаются на землю через нейтральный провод. Если все работает правильно, заземляющий провод никогда не вступает в действие.

К сожалению, цепи могут ломаться или работать со сбоями, как и все остальное. Когда провода в цепи повреждены или сломаны, электричество может выйти из системы и попасть в другие материалы. В зависимости от того, куда течет ток, он может ударить вас током, повредить что-либо или вызвать пожар. Провода заземления предотвращают это. Напряжение всегда следует по пути наименьшего сопротивления при поиске нейтрали, даже когда оно выходит из замкнутой системы. Заземляющие провода обеспечивают этот путь наименьшего сопротивления. Они подключаются к шине заземления в земле под цепью. Когда в системе возникает скачок паразитного напряжения, заземляющий провод «подхватывает» его и передает на землю, где оно не может причинить вам вреда.

Почему важно электрическое заземление?

Заземление электрических цепей является очень важной процедурой безопасности. Заземление помогает защитить вас и ваш дом от опасности повреждения цепей или электрических перегрузок. Когда случаются скачки напряжения, избыточное электричество, поступающее в систему, может выскочить из проводки. Без электрического заземления это паразитное напряжение может привести к пожару, повреждению приборов или поражению прохожих.

Надлежащее заземление защитит электрическую систему вашего дома даже в случае сильного скачка напряжения или удара молнии. Заземление предотвращает возникновение дугового разряда на других проводящих материалах, таких как вода и металл, где это может причинить вам вред. Заземляющие провода также предотвращают перегрузку по напряжению и повреждение ваших приборов, что поможет им прослужить дольше и лучше работать. В целом, заземление является одной из наиболее важных мер безопасности, защищающих современные домашние электрические системы.

Как узнать, заземлены ли мои цепи?

Без тестера цепи или профессионального осмотра может быть трудно определить, правильно ли заземлен ваш дом. Однако есть несколько вещей, которые дадут вам представление. Прежде всего: у ваших розеток два контакта или три? Нижний, третий контакт розетки соединяется с заземляющим проводом. Если в вашем доме есть двухконтактные розетки, они представляют собой незаземленные электрические цепи. Если у вас есть двухконтактные розетки, обновите их до GFCI КАК МОЖНО СКОРЕЕ .

Даже если каждая из ваших розеток имеет три штыря, у вас может не быть эффективного заземления. Иногда дома, которые когда-то были заземлены, теперь имеют неэффективное заземление из-за повреждений или ошибок в проводке. Дома, построенные в 50-х и 60-х годах, часто не имеют заземления или заземлены неэффективно, даже если в них есть розетки с тремя контактами. Если вы хотите точно знать, заземлен ли ваш дом, инвестируйте средства в тестер домашней цепи или запланируйте проверку.

Что делать, если мои цепи не заземлены?

Лучше всего вызвать электрика для немедленной установки заземления. Специалисты Early Bird могут перемонтировать весь ваш дом, включив безопасное заземление в соответствии с нормами в каждой из ваших цепей. Если вы не хотите заземлять свой дом, вам следует хотя бы заменить розетки с двумя контактами на GFCI.

GFCI, или «прерыватели цепи замыкания на землю», могут обеспечить вам уровень защиты даже без заземления. Эти розетки автоматически прерывают подачу электроэнергии при обнаружении опасности поражения электрическим током, возгорания или повреждения. У вас должны быть розетки GFCI на кухне и в ванных комнатах вашего дома, независимо от того, заземлили вы свой дом или нет! Розетки GFCI не защитят ваши приборы так же эффективно, как заземление, но они помогут защитить вас.
