Что такое заземление определение: Заземление. Что это такое и как его сделать.

Содержание

определение понятия, для чего нужно, как работает

Работа современного электрооборудования недопустима без грамотно организованной защиты от случайного поражения электрическим током. Для этих целей используются специальные устройства, которые называются заземляющими. Таким образом, заземление — это преднамеренно организованная система, обеспечивающая нормальные условия функционирования электрооборудования.

Содержание

О заземлении простыми словами
Требования к заземлению
Почему человека бьет током
Принцип работы заземления
Из чего состоит конструкция заземляющего устройства
Естественное и искусственное заземление
Для чего нужно заземление Видео

О заземлении простыми словами

Само понятие «заземление» происходит от слова «земля», то есть почва или грунт, назначение которых – служить отводом для опасных токов, стекающих по специально организованной цепи. Для ее образования необходимо неразрывное соединение всех частей защитной системы, которое начинается от точки контакта корпуса заземляющего элемента и заканчивается погруженным в землю элементом заземляющего устройства (ЗУ).

Внешний контур заземления частного дома (слева). Заземление внутри помещения (справа), заземляющий проводник указан пунктирной линией.

Согласно определениям, приводимым в техдокументации, заземление это есть преднамеренное электрическое соединение металлических корпусов агрегатов со специальным заземляющим контуром. Исходя из рассмотренных фактов, можно сделать вывод, что заземлением называют преднамеренный электрический контакт защищаемого оборудования с грунтом.

Требования к заземлению

После того как разобрались с тем, что является определением самого понятия заземления – можно перейти к тем категориям и нормам, которые вводятся действующими стандартами. Согласно ПУЭ к заземляющему устройству в первую очередь предъявляются следующие требования:

назначение ЗУ – эффективно отводить опасные токи в землю, для чего в их конструкции предусмотрен целый набор проводников и металлических прутьев;
заземлению подлежат все части электроустановки, включая металлические дверцы щитов;
суммарное переходное сопротивление контактов в системе заземления не должно превышать 4-30 Ом;
при ее обустройстве в распределенных нагрузках обязательно использование системы выравнивания потенциалов (ее назначение – устранить неравномерность распределения напряжений).

Дополнительная информация: Поскольку основное назначение заземления состоит в обеспечении безопасности работающего с оборудованием персонала – при его эксплуатации особое внимание уделяется надежности функционирования.

Качество его работы обеспечивается целым комплексом профилактических мероприятий и периодически организуемых испытаний.

Почему человека бьет током

Для того чтобы ответить на поставленный вопрос потребуется ознакомиться с неисправностями, периодически возникающими в действующем электрооборудовании. Дело в том, что в процессе его длительной эксплуатации возможно разрушение изоляции и появление контакта оголенного провода силового питания с корпусом электроустановки.

Если у эксплуатируемого оборудования нет заземления – это угрожает работающему с ним оператору ударом тока (фото слева). Подобный эффект возникает при случайном соприкосновении тела человека с токопроводящими частями стиральной машины или ванны, например.

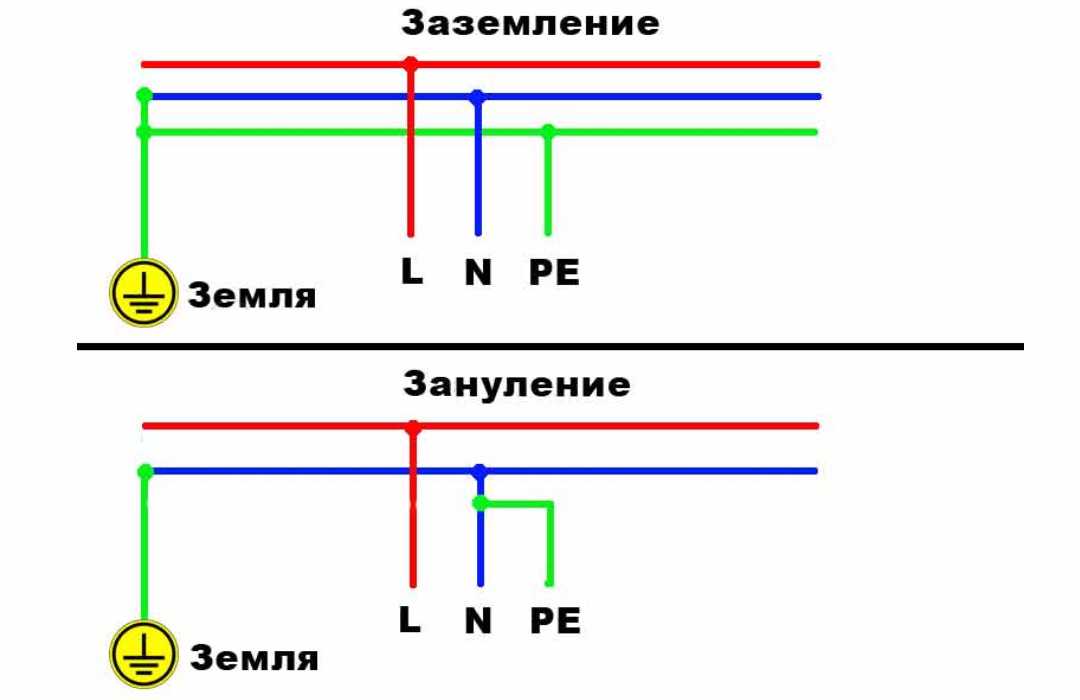

Принцип работы заземления

После ознакомления с определением заземляющих систем и предъявляемым к ним требованиям следует разобраться, что такое заземление и для чего оно предназначается. Для этого, прежде всего, следует знать, что ноги человека через железобетонный пол всегда в какой-то мере контактируют с землей.

При касании человеком корпуса оборудования, находящегося под воздействием высокого потенциала, ток протекает через его тело и ноги в землю, то есть он является звеном в этой цепочке.

Обратите внимание: Опасными для человека являются даже небольшие токи, а при достижении ими величины 100 мА возможен смертельный исход.

Для того чтобы понять, как работает заземляющая система – следует учесть, что корпус электрооборудования через набор проводников и металлических штырей соединяют с грунтом (заземляют). Благодаря этому преднамеренному соединению критичный для человека потенциал снижается до безопасного уровня. При этом аварийные токи «стекают» через заземленный корпус на землю, минуя человеческое тело.

Из чего состоит конструкция заземляющего устройства

Сначала следует познакомиться с теми элементами, которые входят в состав его конструкции. Типовой заземляющий контур представляет собой сооружение из трех стальных заземлителей, вбитых в землю по углам траншеи, вырытой на глубину примерно 0,7-0,8 метра. Заземлителями могут быть стальные уголки или омедненные прутки.

Длина погруженной в почву части заземлителей должна быть не менее 2,5 метров. Точные значения этих параметров выбираются с учетом характера грунта в месте обустройства контура и климатических условий в данной местности. Подробно о заземляющем контуре и его монтаже вы можете узнать в нашей статье «Контур заземления, что собой представляет и как он работает».

Выступающие из земли на 10-15 см части стальных заготовок свариваются между собой металлическими пластинами шириной 40 мм (толщиной не менее 4-х мм). В верхней части одного из вертикальных электродов устраивается контактная зона в виде наваренного на него болта с резьбой. На ней посредством гайки крепится конец идущей от корпуса заземляемого прибора медной шины, сечение которой не должно быть менее 6 кв.мм.

Дополнительная информация: Для снижения сопротивления цепи стекания аварийного тока это соединение иногда делается сварным.

Внешний контур заземления

По завершении основных работ траншея с размещенной в ней конструкцией засыпается откинутой ранее землей, из которой удаляются камни и ненужный мусор.

Согласно требованиям ПУЭ любая заземляющая система должна соответствовать техническим нормативам в части предельно допустимого сопротивления току утечки. Его величина должна быть:

менее 8 Ом в промышленных сетях с фазным напряжением 220/127 Вольт;
менее 4 Ом для линейных напряжений 380 Вольт;
не более 30 Ом в бытовых сетях (этот показатель считается предельно допустимым).

Прокладываемая от конструкции ЗУ медная жила вторым своим концом фиксируется на специальной планке, монтируемой на распределительном щитке объекта (дома, в частности). Ее называют главной заземляющей шиной (ГЗШ), а предназначается она для сборки всех защитных проводников в одном месте. Медные жилы расходятся от нее непосредственно к потребителям (через розетки к корпусам приборов).

Естественное и искусственное заземление

Естественное заземление – это предмет или сооружение, которое имеет надежный контакт с землей в силу выполняемых им функций. К этой категории можно отнести:

водопроводные и отопительные трубы, проложенные непосредственно в земле;
любые металлические конструкции и их элементы, имеющие хороший контакт с почвой;
оболочки сварочных и подобных им кабелей;
металлические закладные и шпунты и т.п.

Стоит заметить! На обустройство функционального заземления в этом случае не потребуется специальных усилий, так как элементы естественного заземлителя уже готовы к подключению заземляющих проводников.

Естественные заземлители

В ситуации, когда такие системы найти не удается – приходится заниматься монтажом самодельных ЗУ.

Искусственным заземлением считается преднамеренно организованный электрический контакт двух тел, одним из которых является защищаемый прибор, а вторым – так называемый «заземляющий контур». Эта его составляющая представляет собой специальную распределенную (иногда – точечную) конструкцию на основе металлических стержней, размещаемых глубоко в земле.

Как правило, в качестве вертикально забиваемых электродов применяются стальные прутки диаметром до 12 мм, имеющие длину не менее 2,5 метра. Для обустройства горизонтальных перемычек, обеспечивающих электрический контакт двух тел, берутся металлические уголки 50x50x6 мм и длиной 2,5-3 метра (их можно заменить трубами диаметром порядка 6 мм и более).

Для чего нужно заземление Видео

Чтобы разобраться в том, зачем нужно заземление в доме – придется ознакомиться с его основным назначением. Как уже отмечалось в ранее представленном разделе, заземление служит для защиты человека от опасного потенциала, случайно оказавшегося на корпусе действующего оборудования. С порядком его работы и назначением проще всего ознакомиться на многочисленных примерах, представленных на видеороликах.

Что такое заземление?

Зачем нужен контур заземления

В заключение отметим, что понимание назначения заземления поможет сберечь здоровье работающих с электрооборудованием людей.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Защитное заземление. Основная и дополнительная системы уравнивания потенциалов. Сторонние проводящие части

Защитное заземление – заземление, выполняемое в целях электробезопасности.

( ПУЭ п.1.7.29 )

Защитное заземление —это преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением.

Цель защитного заземления—снизить до безопасной величины напряжение относительно земли на металлических частях оборудования, которые не находятся под напряжением, но могут оказаться под напряжением вследствие нарушения изоляции электроустановок. В результате замыкания на корпус заземленного оборудования снижается напряжение прикосновения и, как следствие,- ток, проходящий через тело человека, при его прикосновении к корпусам.

При электрическом переменном токе промышленной частоты (50 герц) берут во внимание только активное сопротивление человека (его тела) и соотносят его с величиной равной 1 кОм. При длительном прохождении тока сопротивление тела снижается до 500 – 300 Ом.

Примечание: сопротивление тела человека постоянному току от 3 до 100 кОм.

Расчеты, приведенные на рисунках, весьма приблизительны, но показывают оценить эффективность защитного заземления.

Существенное влияние на ток, проходящий через человека, оказывает величина тока короткого замыкания и сопротивление системы заземления. Наибольшее допустимое значение сопротивления заземления в установках до 1000 В: 10 Ом — при суммарной мощности генераторов и трансформаторов 100 кВА и менее, 4 Ом — во всех остальных случаях.

Указанные нормы обосновываются допустимой величиной напряжения прикосновения, которая в сетях до 1000 В не должна превышать 40 В.

Защитное заземление применяется в трехфазных трехпроводных сетях напряжением до 1000 В с изолированной нейтралью, а в сетях напряжением 1000 В и выше — с любым режимом нейтрали.

ВНИМАНИЕ!

1. Каждый корпус электроустановки должен быть присоединен к заземлителю или к заземляющей магистрали с помощью отдельного ответвления. Последовательное включение нескольких заземляемых корпусов электроустановок в заземляющий проводник запрещается.

Заземляющее устройство — это совокупность заземлителя и заземляющих проводников, соединяющих заземляемые части электроустановки с заземлителем.

Заземлители

1.Естественные

— водопроводные трубы, проложенные в земле (ХВ)

— металлические конструкции здания и фундаменты, надежно соединенные с землей

— металлические оболочки кабелей

— обсадные трубы артезианских скважин

Запрещено:

— газопроводы и трубопроводы с горючими жидкостями

— алюминиевые оболочки подземных кабелей

— трубы теплотрасс и горячего водоснабжения

Соединение с естественным заземлителем должно быть не менее чем в двух разных местах.

2. Искуственные

Контурные

При контурном заземлении обеспечивается выравнивание потенциалов в защищаемой зоне и уменьшается напряжение шага.

Выносные: групповые и одиночные

Позволяют выбрать место с минимальным сопротивлением грунта.

Традиционно, для искусственных заземлителей применяют угловую сталь толщиной полки не менее 4 мм, стальные полосы толщиной не менее 4 мм или прутковую сталь диаметром от 10 мм.

Широкое распространение в последнее время получили глубинные заземлители с омедненными или оцинкованными электродами, которые по долговечности и затратам на изготовление заземлителя существенно превосходят традиционные методы.

Особая проблема — создание качественного заземления в условиях вечной мерзлоты. Здесь стоит обратить внимание на системы электролитического заземления, позволяющие эффективно решить проблему.

Подробную информацию о различных схемах зазелителей, способах расчета и консультации можно получить на сайте www.zandz.ru

Основная система уравнивания потенциалов.

Построение основной системы уравнивания потенциалов – создание эквипотенциальной зоны

в пределах электроустановки с целью обеспечения безопасности персонала и самой электроустановки при срабатывании системы молниезащиты, заносе потенциала и коротких замыканиях.

Основная система уравнивания потенциаловв электроустановках до 1 кВ должна соединять между собой следующие проводящие части:

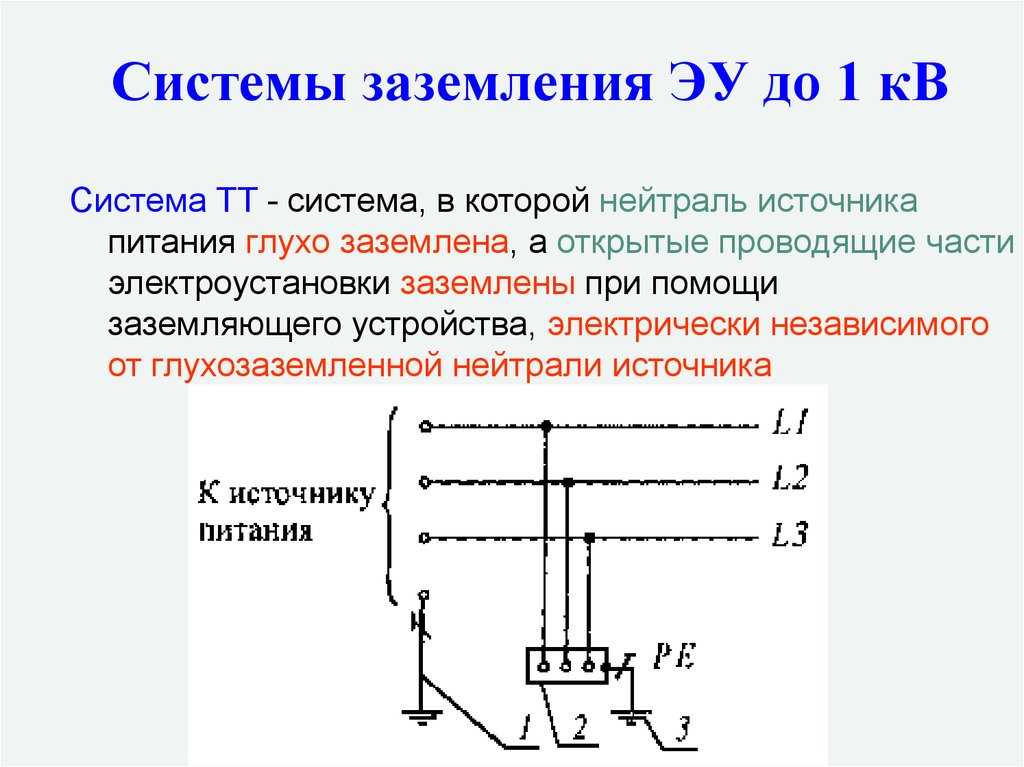

1 ) нулевой защитный РЕ- или РЕN- проводник питающей линии в системе TN;

2 ) заземляющий проводник, присоединенный к заземляющему устройству электроустановки, в системах IT и TT;

3 ) заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание;

4)металлические трубы коммуникаций , входящих в здание…

5 ) металлические части каркаса здания;

6 ) металлические части централизованных систем вентиляции и кондиционирования….

7 ) заземляющее устройство системы молниезащиты 2-й и 3-й категории;

8 ) заземляющий проводник функционального ( рабочего ) заземления, если таковое имеется и отсутствуют ограничения на присоединение сети рабочего заземления к заземляющему устройству защитного заземления;

9 ) металлические оболочки телекоммуникационных кабелей.

Для соединения с основной системой уравнивания потенциалов все указанные части должны быть присоединены к главной заземляющей шине при помощи проводников системы уравнивания потенциалов. (ПУЭ п. 1.7.82)

Несоединенный с ГЗШ элемент конструкции, инженерной системы, независимой системы рабочего заземления ( FE ) и тд. – грубейшее нарушение целостности основной системы уравнивания потенциалов. Появление разности потенциалов ( возможность искры ) – угроза жизни персонала и безопасности объекта.

Примечание: разрядник, указанный на рисунке – специализированный искровой разрядник с малым напряжением срабатывания для систем уравнивания потенциалов. Например: серии «KFSU», «EXFS..» компании DEHN.

Система дополнительного уравнивания потенциалов

-должна соединять между собой все одновременно доступные прикосновению открытые проводящие части стационарного электрооборудования и сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания, а также нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и ТТ, включая защитные проводники штепсельных розеток (ПУЭ п. 1.7.83).

Система дополнительного уравнивания потенциалов значительно улучшает уровень электробезопасности в помещении. Короткие проводники защитного заземления и уравнивания потенциалов, сведенные на шину, формируют эквипотенциальную зону по принципу аналогично основной системы уравнивания потенциалов.

Как видно из рисунков, схема электропитания претерпевает существенные изменения. Чрезвычайно важно обеспечить соединение контактов заземления розеток и клемм заземления стационарных приборов на шину дополнительного уравнивания потенциалов. При этом, даже если не будет выполнено соединение корпусов приборов с шиной ( безалаберная эксплуатация, особенно переносных приборов ) система сохранит свою эффективность по безопасности. Ситуация, когда земли розеток и приборов не подключены к шине, а сторонние проводящие части гарантированно соединены с шиной уравнивания потенциалов, в разы ухудшает электробезопасность в помещении даже по сравнению с классической схемой питания.

Сторонняя проводящая часть — проводящая часть, не являющаяся частью электроустановки.

Если формально подходить к определению, то и металлическая дверная ручка и петли на деревянной двери в деревянном доме являются сторонними проводящими частями.

При формировании дополнительной системы уравнивания потенциалов возникает вопрос, что подключать, а что не подключать на шину дополнительного уравнивания потенциалов, чтобы добиться необходимого уровня электробезопасности и не делать систему слишком громоздкой. Здесь, с точки зрения здравой логики, можно руководствоваться двумя принципами:

Фактическая ( потенциальная ) возможность связи с «землей».
Возможность появления потенциала на сторонней проводящей части при аварии электрооборудования в процессе эксплуатации.

Примеры сторонних проводящих частей подключаемых / не подключаемых к шине дополнительного уравнивания потенциалов:

Сторонняя проводящая часть	Рисунок	Необходимость подключения
Металлическая полка, закрепленная на стене из непроводящего материала.		НЕТ
Металлическая полка, закрепленная на стене из железобетона.		ДА (потенциальная связь с «землей» за счет крепежа к стене)
Металлическая полка, закрепленная на стене из непроводящего материала. На полке расположен электроприбор.		ДА (возможность появления потенциала при аварии прибора с классом изоляции I)
Металлическая тумбочка с резиновыми (пластиковыми) колесиками на бетонном полу.		НЕТ
Металлическая тумбочка с резиновыми колесиками на бетонном полу. В помещении грязь и пыль в сочетании с повышенной влажностью.		ДА (потенциальная связь с «землей» за счет загрязнения и повышенной влажности)

Некоторое количество вопросов с уравниванием потенциалов возникает по ванным и душевым помещениям. Современные требования и рекомендации по устройству системы дополнительного уравнивания потенциалов изложены в циркуляре № 23/2009.

Широкое применение пластиковых труб породило закономерный вопрос: является ли водопроводная вода сторонней проводящей частью и возможен ли занос потенциала через воду….

Ответ, содержащийся в циркуляре, несколько настораживает:«…Водопроводная вода нормального качества …не рассматривается как сторонняя проводящая часть.»

К сожалению, вода нормального качества из наших кранов течет не всегда и лучше перестраховаться, используя токопроводящие вставки на отводах от стояков водопровода подключив их к шине дополнительного уравнивания потенциалов, чтобы не подключать отдельно каждый кран. Этот метод в качестве рекомендуемого описан в этом же циркуляре.

Практика выполнения дополнительной системы уравнивания потенциалов.

Фактически наиболее распространены пять вариантов выполнения шин системы дополнительного уравнивания потенциалов:

Вариант 1. С использованием стандартных коробок уравнивания потенциалов ( КУП ).

Вариант 2. Стальная шина 4х40 ( 4х50 ) с приварными болтами опоясывающая помещение.

Вариант 3. Стальная шина, уложенная в стандартный пластиковый короб.

Вариант 4. Использование шины заземления в РЩ ( для небольших помещений ).

Вариант 5. С использованием специализированного щитка типа ЩРМ – ЩЗ

( встроенный щиток с шиной 100 мм² ( Cu ) со степенью защиты IP54 ).

Главные требования нормативов по устройству шины дополнительного уравнивания потенциалов содержат два требования:

— возможность осмотра соединения

— возможность индивидуального отключения

Длина проводников дополнительной системы уравнивания потенциалов, соединяющих контакты штепсельных розеток, сторонние проводящие части и корпуса электрооборудования не должна превышать 2,5 м.( ? ). Сечение 4 мм² Сu ( ПВ-1, ПВ-3 ). См. ПУЭ 1.7.82 рис. 1.7.7.
Для электроустановки здания, где применяются негорючие ( ВВГ нг –FRLS…) кабеля, следует с осторожностью использовать кабеля марки ПВ-1, ПВ-3 ( проводники уравнивания потенциалов от дополнительной системы уравнивания потенциалов до ГЗШ или щитовой шины заземления ). Данный тип кабеля, будучи уложенным вместе с негорючими кабелями, формально превращает всю систему в распространяющую горение. В большинстве случаев контролирующие органы относятся к этому спокойно, но в некоторых случаях стоит применить негорючие одножильные кабеля той же марки с нанесением соответствующей маркировки.
Для зданий детских дошкольных учреждений, больниц, специальных домах престарелых и тд. применяемые пластиковые короба должны иметь сертификат о не выделении токсичных веществ при горении. Тоже касается линолеума. Поставляемые в Россию короба Legrand, ABB … таких сертификатов не имеют. Как вариант — короба фирмы DKC в которых в качестве отбеливающего вещества используется мел и есть все необходимые сертификаты.

МЕД. ГОСТ Р 50571.28 п. 710.413.1.6.3 « Шина уравнивания потенциалов должны быть расположены в самом медицинском помещении или в непосредственной близости от него. В каждом распределительном шкафу или в непосредственной близости от него должны быть расположена шина системы дополнительного уравнивания потенциалов, к которой должны быть подключены проводники…»

Для учреждений здравоохранения в помещениях гр. 1 и особенно в помещениях гр.2 (чистые помещения) удобно воспользоваться вариантом № 5, схема которого представлена на рисунке.
