Назначение переносных заземлений
Заземления переносные предназначаются для защиты людей, работающих на отключенных токоведущих частях оборудования или электроустановки, от поражения электрическим током в случае ошибочной подачи напряжения на отключенный участок или при появлении на нем наведенного напряжения. Переносные заземления применяются в тех частях электроустановки, в которых нет стационарных заземляющих ножей. Защитное действие переносных заземлений или стационарных заземляющих ножей заключается в том, что они не позволяют появиться дальше места их установки напряжению опасной для персонала величины. При подаче напряжения на заземленный и закороченный участок возникает короткое замыкание. Благодаря этому напряжение в месте короткого замыкания снижается практически до нуля и на токоведущие части за заземлением напряжение не будет попадать. Кроме того, сработает защита и отключит источник напряжения.
Отсутствие установленного переносного заземления на токоведущих частях обслуживаемой электроустановки, нарушение регламента их применения, применение некачественных или не соответствующих действующим техническим нормам заземлений неоднократно приводили к тяжелым, в том числе и смертельным электротравмам.
Устройство переносных заземлений
Заземления переносные состоят из: проводников для заземления и закорачивания между собой токоведущих частей разных фаз электроустановки и зажимов для присоединения проводников к заземляющей проводке и к токоведущим частям. Заземляющие и закорачивающие проводники изготовляются из медного многожильного гибкого голого провода.
Переносные заземления выполняются как трехфазными (для закорачивания всех трех фаз и заземления с общим заземляющим проводником), так и однофазными (для заземления токоведущих частей каждой фазы отдельно). Однофазные переносные заземления применяются в электроустановках напряжением выше 110 кВ, поскольку там расстояния между фазами велики и закорачивающие проводники получаются чрезмерно длинными и тяжелыми.
По способу применения переносные заземления подразделяются на заземления для применения на воздушных линиях электропередачи (ВЛ) и в распределительных устройствах (РУ).
Заземления для ВЛ.
Переносные заземления для ВЛ предназначены для защиты работающих от поражения высоким напряжением путем заземления участка ВЛ от ошибочно поданного или наведенного напряжения от соседних линий. Заземления для ВЛ состоят из фазных струбцин или зажимов, закорачивающих/заземляющих гибких проводников, штанг заземлений изолирующих (изолирующих канатов), а также заземляющих струбцин. Для различных видов работ, заземления переносные могут выпускаться однофазными или трехфазными (для ВЛ 0,4 кВ – пятифазными), а также, в отдельных случаях, количество фаз может быть более 3-х.
На ВЛ применяются два основных типа заземлений – с цельной изолирующей штангой и составной штангой, состоящей из металлических токопроводящих звеньев и изолирующей части.
Заземления для ВЛ с цельной изолирующей штангой универсальны и наиболее распространены.
В основном применяются при работах с вышек и подъемников, а также при использовании когтей и лазов.
Заземления с металлическими токопроводящими звеньями применяются на ВЛ высоких классов напряжения при работах с траверсы. В последнее время, такие зазем-ления стали применяться на линиях 6-10 кВ для постановки с земли. Применение ме-таллических токопроводящих звеньев вызвано необходимостью снижения веса зазем-ления в целом при большой длине штанги. Объединение конструкционного и токопроводящего элемента заземления позволяет уменьшить весовую нагрузку на руки работающего до приемлемой величины. По этой причине, заземления для ВЛ с метал-лическими токопроводящими звеньями, как правило, выполняются однофазными.
Заземления для РУ.
Переносные заземления для РУ предназначены для защиты работающих от поражения высоким напряжением путем заземления участка РУ от ошибочно поданного или наведенного напряжения от соседних цепей. Имея идентичную конструкцию, заземления для РУ различаются по способу установки в РУ: фазные струбцины устанавливаются на токопроводящие шины, на специальные шаровые или цилиндрические наконечники или вместо плавких предохранителей.
Различные места установки заземления в РУ определяются регламентом проведения работ и конструктивными особенностями обслуживаемых электроустановок.
Требования предъявляемые к переносным заземлениям
Основным требованием, предъявляемым к переносным заземлениям, является их термическая и динамическая устойчивость к току короткого замыкания.
Зажимы, которыми проводники закрепляются на токоведущих частях, должны быть такими, чтобы динамическими усилиями они не могли быть сорваны.
Кроме того, зажимы должны обеспечивать весьма надежный контакт. В противном случае они при коротком замыкании перегреются и обгорят.
При протекании тока короткого замыкания закорачивающие проводники сильно нагреваются. Поэтому они должны быть достаточно термически устойчивыми, чтобы оставаться целыми в течение времени отключения под действием релейной защиты закороченного участка. Надо иметь в виду, что медь плавится при температуре 1083° С.
Термическая устойчивость проводников важна, потому что при нагреве и обрыве проводников на концах их может появиться рабочее напряжение электроустановки.
Минимальное сечение из соображений механической прочности принимается: для электроустановок напряжением выше 1000 В — 25 мм2 и для электроустановок напряжением ниже 1 000 В — 16 мм2. Меньше этих сечений проводники применять нельзя. Для электроустановок напряжением 6 — 10 кВ при значительных токах короткого замыкания проводники переносных заземлений получаются очень большого сечения (120 — 185 мм2), тяжелые и ими трудно пользоваться. В таких случаях разрешается использовать два переносных заземления и более, устанавливая их параллельно одно непосредственно возле другого.
Сечения заземляющих проводников в электроустановках выше 1000 В
|
Сечение заземляющего проводника, мм2 |
Максимально допустимый ток КЗ, кА при длительности выдержки основной релейной защиты, с |
||
|
0,5 |
1,0 |
3,0 |
|
|
25 |
10 |
7 |
4 |
|
50 |
20 |
14 |
8 |
|
70 |
25 |
18 |
10 |
|
90 |
35 |
25 |
15 |
|
2х50 |
40 |
28 |
16 |
|
2х95 |
70 |
50 |
30 |
Расчет сечения проводников переносного заземления производится по упрощенной формуле:
S = ( Iуст √tф ) / 272,
где Iуст — установившийся ток короткого замыкания, А,
tф — фиктивное время, сек.
Для практических целей значение tф может быть принято равным выдержке времени основной релейной защиты присоединения электроустановки, выключатель которого должен отключать короткое замыкание в точке переносного заземления.
Чтобы не изготовлять переносных заземлении различного сечения для распредустройства одного напряжения, за расчетную выдержку времени обычно принимается наибольшая.
В сетях с заземленной нейтралью сечение проводников рассчитывается по току однофазного короткого замыкания, в то время как в системе с изолированной нейтралью достаточно обеспечить термическую устойчивость при двухфазном коротком замыкании.
Применять для заземляющих проводников изолированный провод не разрешается, потому что изоляция не позволяет вовремя обнаружить повреждение жил проводника, которое уменьшает его расчетное сечение и может привести к пережиганию током короткого замыкания.
Конструкция зажимов для присоединения проводников должна обеспечивать возможность их надежного и прочного закрепления на токоведущих частях с помощью специальной штанги для установки заземления.
Соединение закорачивающих проводников трехфазного заземления между собой и к заземляющему проводнику выполняется прочно и надежно огерессованием или сваркой. Может быть выполнено и болтовое соединение, но, кроме болтов, соединение должно быть пропаяно твердым припоем. Соединение только пайкой не допускается, поскольку нагрев заземлений при протекании тока может достигать сотен градусов, при котором припой расплавится и соединение нарушится.
Места наложения заземления.
Заземления должны быть наложены на токоведущие части всех фаз отключенного для производства работы участка электроустановки со всех сторон, откуда может быть подано напряжение, в том числе и вследствие обратной трансформации.
Достаточным является наложение с каждой стороны одного заземления. Эти заземления могут быть отделены от токоведущих частей или оборудования, на которых производится работа, отключенными разъединителями, выключателями, автоматами или снятыми предохранителями.
Наложение заземлений непосредственно на токоведущие части, на которых производится работа, требуется тогда, когда эти части могут оказаться под наведенным напряжением (потенциалом) или на них может быть подано напряжение от постороннего источника опасной величины. Места наложения заземлений должны выбираться так, чтобы заземления были отделены видимым разрывом от находящихся под напряжением токоведущих частей. При пользовании переносными заземлениями места их установки должны находиться на таком расстоянии от токоведущих частей, оставшиеся под напряжением, чтобы наложение заземлений было безопасным.
При работе на сборных шинах на них должно быть наложено не менее одного заземления.
В закрытых распределительных устройствах переносные заземления должны накладываться на токоведущие части в установленных для этого местах.
Эти места должны быть очищены от краски и окаймлены черными полосами.
Во всех электроустановках места присоединения переносных заземлений к заземляющей проводке должны быть очищены от краски и приспособлены для закрепления струбцины переносного заземления либо на этой проводке должны иметься зажимы (барашки).
В электроустановках, конструкция которых такова, что наложение заземления опасно или невозможно (например, в некоторых распределительных ячейках, КРУ отдельных типов и т. п.), при подготовке рабочего места должны быть приняты дополнительные меры безопасности, исключающие случайную подачу напряжения к месту работы. К этим мерам относятся: запирание привода разъединителя на замок, ограждение ножей или верхних контактов указанных аппаратов резиновыми колпаками или жесткими накладками из изоляционного материала. Список таких электроустановок должен быть определен и утвержден главным энергетиком (лицом, ответственным за электрохозяйство).
Наложение заземлений не требуется при работе на оборудовании, если от него со всех сторон отсоединены шины, провода и кабели, по которым может быть подано напряжение, если на него не может быть подано напряжение путем обратной трансформации или от постороннего источника, и при условии, что на этом оборудовании не наводится напряжение.
Концы отсоединенного кабеля при этом должны быть замкнуты накоротко и заземлены.
Правила установки переносных заземлений
Запрещается пользоваться для заземления какими-либо проводниками, не предназначенными для этой цели, а также производить присоединение заземлений путем их скрутки.
Переносные заземления устанавливаются на токоведущих частях со всех сторон, откуда может быть подано напряжение на отключенный для производства работ участок.
Если участок, на котором производятся работы, делится коммутационным аппаратом (выключателем, разъединителем) на части или в процессе работы нарушает целость токоведущих частей участка (снимается часть проводов и т. п.), то при опасности появления наведенного напряжения от соседних линий на каждом отдельном участке должно быть поставлено заземление.
Установка заземления производится изолирующей штангой, составляющей одно целое с заземлением или применяемой для поочередного оперирования с зажимами всех фаз.

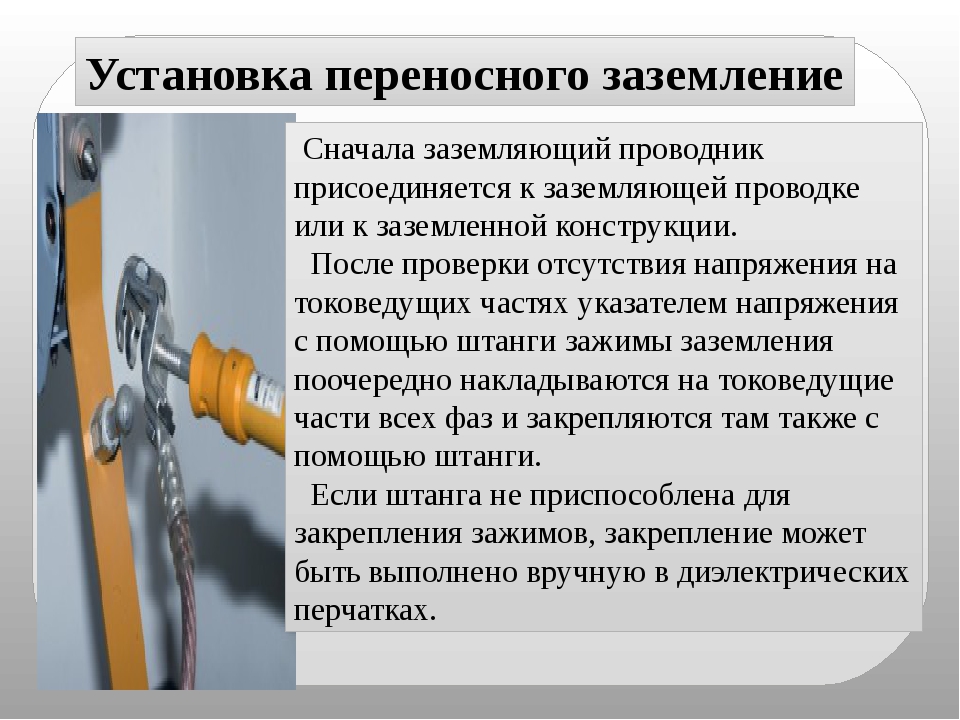

Сначала заземляющий проводник присоединяется к заземляющей проводке или к заземленной конструкции, затем после проверки отсутствия напряжения на токоведущих частях указателем напряжения с помощью штанги зажимы заземления поочередно накладываются на токоведущие части всех фаз и закрепляются там также с помощью штанги. Если штанга не приспособлена для закрепления зажимов, закрепление может быть выполнено вручную в диэлектрических перчатках.
При установке заземлений в распределительных устройствах операции следует производить с пола или земли, или с лестницы, не поднимаясь на еще не заземленное оборудование. Если с земли или лестницы в открытом распределительном устройстве невозможно установить и закрепить заземления на шинах, то подниматься для этой цели на оборудование (трансформатор, выключатель) можно только после полной проверки отсутствия напряжения на всех вводах.
Подниматься на конструкцию разъединителя 35 кВ и выше, находящегося с одной стороны под напряжением, недопустимо ни при каких обстоятельствах, потому что лицо, устанавливающее заземление, может оказаться в опасной близости к токоведущим частям, остающимся под напряжением.
При таких операциях имели место поражения током.
Необходимо учитывать, что наведенное напряжение отсутствует на токоведущей части только тогда, когда к ней присоединено заземление. Поэтому даже после снятия заряда с токоведущей части или после снятия заземления недопустимо касаться незаземленных токоведущих частей без защитных средств.
Все операции по установке и снятию переносных заземлений производятся с применением диэлектрических перчаток.
Снятие переносных заземлений
Снятие заземления следует производить в обратном порядке с применением штанги и диэлектрических перчаток, то есть сначала снять его с токоведущих частей, а затем отсоединить от заземляющих устройств.
Если характер работы в электрических цепях требует снятий заземления (например, при проверке трансформаторов, при испытании оборудования от постороннего источника тока, при проверке изоляции мегомметрами т. п.), допускается временное снятие заземлений, мешающих выполнению работы.
При этом место работы должно быть подготовлено в полном соответствии вышеизложенными требованиями и лишь на время производства работы могут быть сняты те заземления, при наличии которых работа не может быть выполнена.
В электроустановках напряжением выше 110 кВ снятие заземлений следует производить с помощью штанг, даже если по месту установки возможно произвести операцию без штанги.
В электроустановках напряжением 110 кВ и ниже допустимо пользоваться только диэлектрическими перчатками, причем только в тех случаях, когда для снятия заземления не требуется влезать на конструкции разъединителей.
Включение и отключение заземляющих ножей, наложение и снятие переносных заземлений должны учитываться по оперативной схеме, в оперативном журнале и в наряде.
