Плакаты и знаки по электробезопасности и их классификация

В ранее опубликованной на нашем сайте статье, посвященной электрозащитным средствам, упоминалось, что к данной категории также относятся знаки и плакаты по электробезопасности (далее по тексту ЭБ). Сегодня мы расскажем о них более подробно. Из материалов статьи Вы узнаете о различных видах плакатов и знаков, их назначении, а также характере применения.

Различие между знаками и плакатами

Основное различие между ними в назначении. Если говорить кратко, то функция знаков заключается в информировании о постоянных факторах, например, предупреждать обслуживающий и ремонтный персонал о возможности случайного касания с токоведущими элементами конструкции. Соответственно, для расположения этих электрозащитных средств предусмотрены стационарные места.

Знаки ЭБ могут изготавливаться из металлических или диэлектрических материалов, допускается рисовать их краской или наносить пленку с рисунком. В первом случае, когда используется металлическая основа, установка производится на безопасном удалении от токоведущих элементов.

Данные средства безопасности вывешиваются в соответствии с назначением. В отличие от знаков они могут располагаться стационарно или быть переносными.

Виды плакатов по назначению

Данные средства классифицируются в зависимости от функционального назначения на следующие виды:

• Запрещающего действия, данная группа накладывает запрет на использование коммутационного оборудования, чтобы не допустить его включение при проведении ремонтных и регламентных работ в зоне ответственности.
• Предупреждающего действия, предписывается устанавливать в местах, где имеется опасность случайного прикосновения к токоведущим частям электроустановки, либо об опасности приближения к таковым. Помимо этого в данную категорию входит средство, информирующее о запрете вхождения в зону электрополя без соответствующих защитных спецсредств.
• Предписывающего характера. Назначение данных средств — указать обслуживающему или ремонтному персоналу на специально подготовленное место, отвечающее нормам безопасности.
• Указывающего назначения. На текущий момент ГОСТом предусмотрен всего одно средство для данной группы, информирующее о наложении переносного заземления.

Давайте рассмотрим, какие средства входят в ту или иную группу, условия их применения, принятый формат, а также допустимую цветовую раскраску. Очередность будем соблюдать такую же, как принята в ГОСТ 12.4.026 2015 (приложение 9).

Запрещающие

Данная категория включает в себя четыре вида:

1. Запрещающий включение коммутационных аппаратов, обеспечивающих питание электроустановок.

Плакат «Не включать! Работают люди»

Исполнение выполнено в двух форматах 100,0 х 50,0 мм и 200,0 х 100,0 мм. Надпись производится красными литерами по белому фону. Обрамляется надпись рамкой того же цвета, что и литеры. Окантовка имеет ширину 1,25 мм, выполнена в белом цвете.

Правилами электробезопасности допускается использовать данные средства безопасности в независимости от класса напряжения электроустройств.

Установка предписывается в местах, где осуществляется управление коммутационными аппаратами, обеспечивающих отключение подачи питания. Если схема сети электроустройства не предполагает наличия таких коммутаторов, плакат устанавливается на снятые предохранители.

2. Запрет на включение ЛЭП.

Плакат «Не включать! Работа на линии!»

Размеры остаются стандартными (200,0х100,0 и 50,0х100,0). Что касается надписи, то она исполняется инверсно предыдущему варианту, то есть, белыми литерами. Соответственно, меняются цвета окантовки и рамки, но их размеры остаются прежними.

Назначение такое же, как и предыдущего плаката, с поправкой на кабельные и воздушные линии.

3. Запрет на подачу рабочей среды в трубопровод, открытие баллонов и т.д.

Плакат «Не открывать! Работают люди».

Форм фактор и цветовое исполнение соответствует приведенному выше средству электробезопасности из пункта 1. Данное электрозащитное средство устанавливается на запорную арматуру в следующих случаях:

• Когда необходимо запретить использование запорной арматуры пневматических приводов коммутационных аппаратов. В качестве примера таких устройств можно привести высоковольтные выключатели.
• Если требуется не допустить подачу рабочей среды в трубопроводы, чтобы исключить возникновение аварийной ситуации и обеспечить безопасность ремонтной бригады.

4. Запрет на проведение повторной активации режима включения ЛЭП, после того, как она была отключена. Данный вопрос необходимо предварительно согласовывать с лицом, отвечающим за безопасность.

Плакат «Работа под напряжением. Повторно не включать»

Размеры данного вида – 100,0 х 50,0 мм. Используются красные литеры. Установка производится на ключи управления, отвечающих за подачу питания на ремонтируемые ЛЭП. При этом не требуется обесточивание последних.

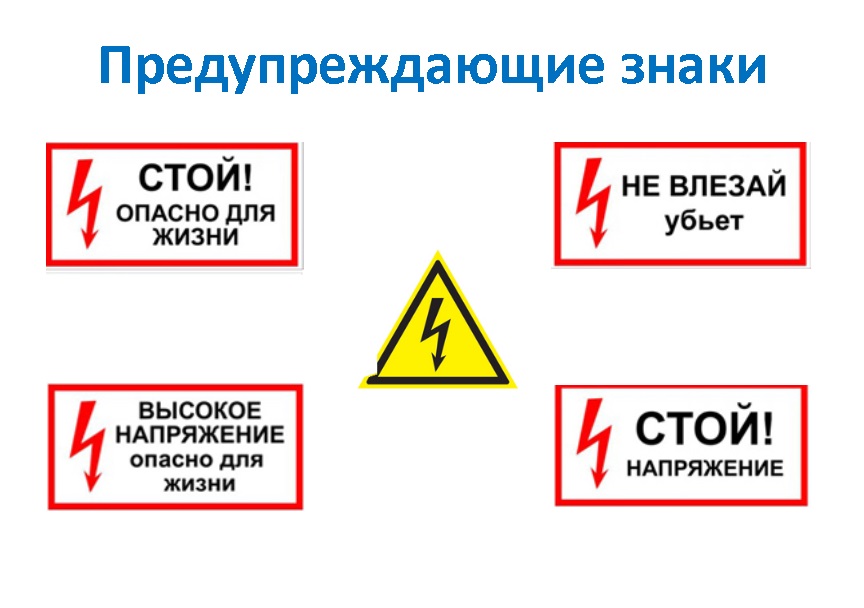

Предупреждающие

Рассмотрим средства безопасности данной категории, нумерация продолжается в соответствии приложения 9, указанного выше ГОСТа:

5. Предупреждающий знак, о возможной опасности поражения электротоком.

Знак «Осторожно электрическое напряжение!»

Знак имеет форму равностороннего треугольника, имеющего черное окаймление с желтым фоном. Внутри треугольника изображен стилизованный разряд молнии. Размеры могут варьироваться в следующих пределах:

У знака, устанавливаемого на дверях, стороны треугольника имеют длину 300,0 мм.

Для различных электроустановок допустима следующая длина сторон: 25,0; 40,0; 50,0; 80,0; 100,0; 150,0 мм.

Если установка производится на электроопорах высоковольтных ЛЭП, то от земли до знака должно быть около 2,5-3,0 метров. Допускается пометка опор через одну, если длина пролета не превышает 100,0 м. В противном случае установка выполняется на каждую опору.

6. Знак аналогичный предыдущему, основное отличие заключается в способе нанесения. Для этой цели используют несмывающуюся краску (как правило, черную), которую наносят на ЖБТ опоры, ограждения или плиты.

Монохромный знак, нанесенный через трафарет

Таким образом, мы получаем монохромный рисунок, фоном которому будет поверхность бетонного покрытия. Размеры и сфера применения, такие же, как у знака из пункта 5.

7. Предупреждающий плакат, информирующий об опасности приближения к участку электроустановки, на которой размещается данное средство защиты.

Плакат «Стой напряжение»

Все средства данной группы, за исключением последнего, имеют стандартный размер 300х150 мм. Надпись на них выполнена черными литерами. Изображение молнии – в красном цвете, как и кайма, ширина которой 5,0 мм. Что касается окантовки, то она сделана белым цветом.

Возможные применения:

• Установка на временные ограждения.
• Перекрытие проходов, к которым нет допуска.
• Монтаж на постоянные ограждения, в случаях, если они соседствуют с подготовленным местом.
• В других местах, где проход запрещен в связи с опасностью поражения электротоком.

8. Предупреждение для обеспечения безопасности при проведениях испытаний электрических установок при помощи высокого напряжения.

Плакат «Испытание опасно для жизни»

Как уже упоминалось выше, форм-фактор и дизайн электрозащитных средств данного вида однообразен. Установка производится участки подвергающиеся испытаниям.

9. Предупреждение для персонала о возникновении угрозы для жизни, когда осуществляется подъем к высотному месту. Например, опасность исходит от соседней конструкции, находящейся под действием электричества.

Плакат «Не влезай убьет»

Дизайн и форм-фактор остаются стандартными, в соответствии с требованиями ГОСТа. Плакат должен вывешиваться, если при подъеме исходит угроза от соседних конструкций, мимо которых электроперсонал перемещается на указанное место.

10. Плакаты для ограждения участков с повышенным фоном ЭМИ, то есть мест, где наблюдается высокая интенсивность электрического поля.

Плакат «Опасное электрическое поле»

Исполнение:

• Надпись печатается красными литерами.
• Рамка стандартная красная — 10,0 мм.
• Окантовка белая.
• Типовые размеры 200,0х100,0 мм.

Правила безопасности требуют установки данных средств в местах с повышенным ЭП.

Как правило, это электроустановки с классом напряжения от 330,0 кВ.

Предписывающие

Продолжим описание средств электробезопасности, согласно указанной в ГОСТе нумерации. К данной группе относится всего два плаката:

11. В каком месте должны работать люди (см. а на рис. 11).
12. Обозначение безопасного пути к рабочему месту (b на рис 11).

Рисунок 11. Предписывающие плакаты

Исполнение:

• Оба плаката идентичны по форм-фактору, могут быть выполнены в размерах 100,0х100,0 или 200,0х200,0 мм.
• Надпись набирается черными литерами.
• Фон — белый.
• Рамка – синяя.

Что касается назначения, то их краткие описания приведены выше.

Указывающие

В данную группу входит всего один плакат, назначение которого указывать на место заземления, что не позволяет подать питание случайным образом.

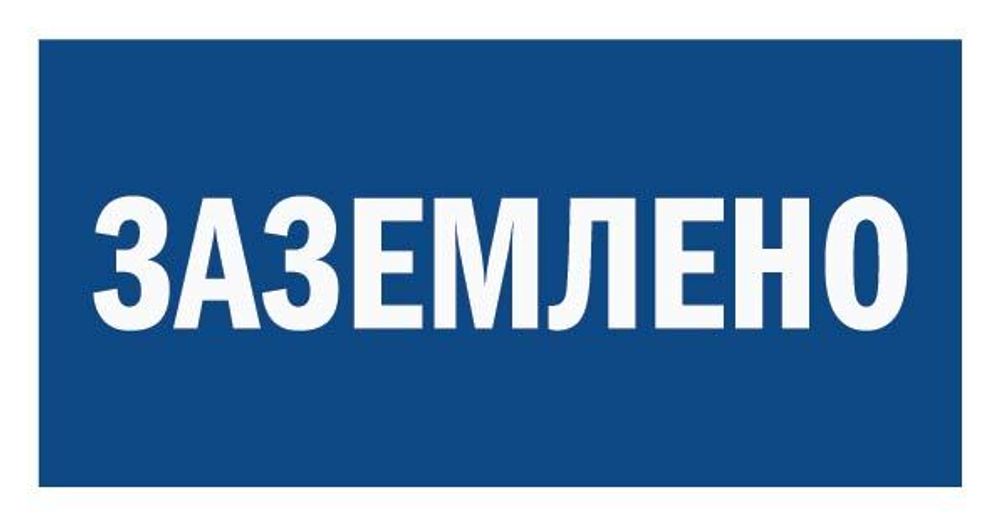

Указательный плакат «Заземлено»

Исполнение:

• Фон – синий.
• Литеры текста – белые.
• Рамка – отсутствует.
• Окантовка – белая (1,25 мм).
• Типовые размеры: 50,0х100,0 или 100,0х200,0 мм.

Меры безопасности предписывают устанавливать данный указательный плакат в местах управления коммутационных систем, обеспечивающих подачу напряжения на участки, где наложено защитное заземление.

По характеру применения

Данная классификация для плакатов и знаков электробезопасности позволяет определить будет установлено средство на постоянной основе или оно является переносным. К первым, в большинстве своем, относятся знаки, например, указатели напряжения, представляющие собой треугольную информационную табличку, со стилизованным изображением молнии.

Стационарные

Из перечисленных выше видов к таковым относятся знаки, приведенные в пунктах 5 и 6, а также предупреждающий плакат из пункта 10

Переносные

Все остальные плакаты, о которых шла речь, относятся к переносным, то есть тем, что устанавливаются на новых местах.

Формировать комплекты переносных плакатов имеет смысл только в том случае, когда выполняются типовые действия обслуживанию или ремонту узлов электросети или запитанного от нее оборудования. В таких случаях можно заранее взять определенное количество предписывающих, запрещающих или других плакатов и знаков безопасности, включая таблички «опасно для жизни».

Видео по теме

Технические мероприятия | Вопросы и ответы по правилам безопасной эксплуатации электроустановок

Страница 12 из 36

Раздел 6
ТЕХНИЧЕСКИЕ МЕРОПРИЯТИЯ, ОБЕСПЕЧИВАЮЩИЕ БЕЗОПАСНЫЕ УСЛОВИЯ ВЫПОЛНЕНИЯ РАБОТ

Раздел 6, Глава 1

ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ТЕХНИЧЕСКИХ МЕРОПРИЯТИЙ

Вопрос 1
п.7.1.1. Укажите последовательность выполнения технических мероприятий при подготовке рабочего места для работ со снятием напряжения.
1(*) Провести необходимые отключения и принять меры, препятствующие ошибочному или самопроизвольному включению коммутационной аппаратуры.

2(*) Вывесить запрещающие плакаты на приводах ручного и на ключах ДУ коммутационной аппаратуры, при необходимости оградить токоведущие части.
3(*) Присоединить к «земле» переносные заземления.
4(*) Проверить отсутствие напряжения на токоведущих частях, которые должны быть заземлены.
5(*) Установить заземления непосредственно после проверки отсутствия напряжения и вывесить плакаты «Заземлено» на приводах отключающих коммутационных аппаратов.
6(*) Оградить при необходимости рабочие места или оставшиеся под напряжением токоведущие части и вывесить плакаты безопасности.

Раздел 6, Глава 2

ОТКЛЮЧЕНИЯ (СНЯТИЕ НАПРЯЖЕНИЯ)

Вопрос 1
п.7.2.1. При работе на токоведущих частях, требующих снятия напряжения, должны быть отключены:
1(*) Токоведущие части, на которых будет выполняться работа.
2(*) Неогражденные токоведущие части, к которым возможно приближение людей, машин на расстояние, менее указанного в настоящих Правилах.

3(*) Другие ВЛ, находящиеся под напряжением, если к их токоведущим частям не исключена возможность приближения на недопустимое расстояние при работе на отключенной ВЛ.
4(*) ВЛС, подвешенные вместе с ремонтируемой ВЛ.

Вопрос 2
п.7.2.2. Какие из перечисленных ниже мероприятий обеспечивают видимый разрыв цепи в электроустановках выше 1000 В?
1(*) Отсоединение или снятие шин и проводов.
2(*) Отключение разъединителей.
3(*) Снятие предохранителей.
4 Отключение выключателей нагрузки, у которых автоматическое включение осуществляется пружинами, установленными на самих аппаратах.

Вопрос 3
п.7.2.3. Требуют ли настоящие Правила при подготовке рабочего места визуально убедиться в отключенном положении разъединителей и выключателей нагрузки с ручным управлением и отсутствии шунтирующих перемычек?
1(*) Требуют.
2 Не требуют.

Вопрос 4
п.7.2.4. Какие из перечисленных мер безопасности должны быть приняты в электроустановках выше 1000 В для предотвращения ошибочного или самопроизвольного включения коммутационных аппаратов?
1(*) Приводы у разъединителей, отделителей, выключателей нагрузки с ручным управлением в отключенном положении заперты на механический замок.
2(*) У разъединителей, управляемых оперативной штангой, стационарные ограждения заперты на механический замок.
3(*) У приводов коммутационных аппаратов, имеющих дистанционное управление, отключены силовые цепи и цепи управления.
4(*) У пневматических приводов на подводящем трубопроводе сжатого воздуха закрыта и заперта на механический замок задвижка и выпущен сжатый воздух.
5(*) У грузовых и пружинных приводов включающий груз или включающие пружины приведены в нерабочее положение.

Вопрос 5
п.7.2.5. Укажите допустимые меры по предотвращению ошибочного включения коммутационных аппаратов при подготовке рабочего места в электроустановке до 1000 В, где отсутствуют предохранители.
1(*) Запирание рукояток и дверей шкафа.
2(*) Закрытие кнопок включения аппарата.
3(*) Установка изолирующих накладок между контактами.
4 Запирание дверей распредустройства.

Вопрос 6
п.7.2.5. Расшиновку или отсоединение кабеля, проводов при подготовке рабочего места может выполнять под наблюдением дежурного работник из состава производственных работников, имеющий группу по электробезопасности…
1(*) Не ниже 3 .

Вопрос 7
п.7.2.6. Какими из перечисленных способов проверяется отключенное положение коммутационных аппаратов до 1000 В с недоступными для осмотра контактами?
1(*) Проверка отсутствия напряжения на их зажимах.
2(*) Проверка отсутствия напряжения на отходящих шинах.
3(*) Проверка отсутствия напряжения на проводах или зажимах электрооборудования, включаемого этими коммутационными аппаратами.

Раздел 6, Глава 3

ВЫВЕШИВАНИЕ ПЛАКАТОВ БЕЗОПАСНОСТИ, ОГРАЖДЕНИЕ РАБОЧЕГО МЕСТА

Вопрос 1
п. 7.3.1. Какие плакаты вывешиваются на приводах разъединителей, отделителей и выключателей нагрузки, при включении которых может быть подано напряжение на рабочее место?
1(*) «Не включать! Работают люди».
2 «Стой! Напряжение».
3 «Не открывать! Работают люди».

Вопрос 2
п.7.3.1. Какой плакат вывешивается на задвижках, закрывающих доступ воздуха к пневматическому приводу коммутационной аппаратуры?
1(*) «Не открывать! Работают люди».
2 «Стой! Напряжение».
3 «Не включать! Работают люди».

Вопрос 3
п.7.3.1. Укажите действия работников при подготовке рабочего места, если коммутационный аппарат был отключен ранее.
1 Обратиться к лицу, выдавшему наряд (распоряжение).
2 Повторно отключить аппарат и вывесить плакат.
3(*) Проверить отключенное положение аппарата и наличие соответствующих плакатов на нем.

Вопрос 4
п.7.3.2. Зависит ли количество плакатов, вывешиваемых на приводах разъединителей, которыми отключены ВЛ или КЛ, от количества бригад, работающих на линии?
1(*) Независимо от числа работающих бригад вывешивается один плакат «Не включать! Работа на линии».
2 Количество плакатов соответствует количеству работающих бригад.

Вопрос 5
п.7.3.2. Какой плакат вывешивается и снимается на линейных разъединителях только по указанию работника, выдающего разрешение на подготовку рабочих мест?
1(*) «Не включать! Работа на линии».
2 «Не включать! Работают люди».
3 «Не открывать! Работают люди».

Вопрос 6
п.7.3.3. Какие плакаты должны быть вывешены на временных ограждениях токоведущих частей, оставшихся под напряжением?
1(*) «Стой! Напряжение».
2 «Не влезай! Убьет».

Вопрос 7
п.7.3.4. Допускается ли применение изолирующих накладок, помещаемых между отключенными и неотключенными контактами разъединителя в электроустановках напряжением до 20 кВ в тех случаях, когда нельзя оградить токоведущие части щитами?
1(*) Допускается.
2 Не допускается.

Вопрос 8
п.7.3.4. Сколько работников и с какой группой по электробезопасности должны устанавливать и снимать накладки между отключенными и неотключенными токоведущими частями в электроустановках до 20 кВ в случаях, если нельзя оградить токоведущие части щитами?
1 Два работника с третьей и второй группой соответственно.
2 Один работник с третьей группой.
3 Один работник с четвертой группой.
4(*) Два работника с группами четвертой и третьей.

Вопрос 9
п.7.3.5. Какие плакаты необходимо вывешивать на шкафах и панелях, ограждениях камер, граничащих с рабочим местом?
1(*) «Стой! Напряжение».
2 «Не включать! Работают люди!»
3 «Не влезай! Убьет!»

Вопрос 10
п.7.3.6. Каким образом следует ограждать рабочее место в ОРУ при выполнении работ с земли и на оборудовании?
1 Щитами, экранами.
2(*) Канатом, с оставлением прохода.
3(*) Канатом, прикреплённым к конструкциям, расположенным вне огражденного рабочего места.
4 Канатом, заведенным за конструкции вне рабочего места.

Вопрос 11
п.7.3.6. Требуется ли ограждение рабочего места в ОРУ при работе во вторичных цепях по распоряжению?
1(*) Не требуется.
2 Требуется.

Вопрос 12
п.7.3.7. В каких установках на подготовленных рабочих местах требуется вывешивать плакат «Работать здесь»?
1(*) В электроустановках.
2 На КЛ.
3 На ВЛ.

Вопрос 13
п.7.3.8. Какие плакаты необходимо устанавливать в ОРУ на участках конструкций, по которым можно пройти от рабочего места к граничащим с ним участкам и находящимся под напряжением?
1(*) «Стой! Напряжение».
2 «Не влезай! Убьет».
3 «Работать здесь».

Вопрос 14
п.7.3.8. Какой плакат необходимо вывешивать на стационарных лестницах и конструкциях, по которым разрешено подниматься для проведения работ?
1(*) «Влезать здесь!»
2 «Работать здесь».

Вопрос 15
п.7.3.8. Какой плакат необходимо вывешивать внизу на конструкциях, граничащих с теми, по которым разрешен подъем?
1(*) «Не влезай! Убьет».
2 «Стой! Напряжение».

Вопрос 16
п.7.3.8. Кто из производственного персонала может устанавливать плакат «Стой! Напряжение» в ОРУ на конструкциях, по которым можно пройти от рабочего места к граничащим с ним участкам, находящимся под напряжением?
1(*) Производственный работник с группой по электробезопасности 3 под руководством допускающего.
2 Производственный работник с группой по электробезопасности 2 под руководством допускающего.
3 Производственный работник с группой по электробезопасности 3.

Вопрос 17
п.7.3.9. Разрешают ли настоящие Правила убирать или переставлять до полного окончания работы плакаты и ограждения, установленные при подготовке рабочих мест?
1(*) Нет, запрещают.
2 Разрешают.

• Назад
• Вперёд

Плакаты и знаки безопасности, используемые в электроустановках

При ремонте, наладке или монтаже электроустановок очень важно использовать специальные плакаты и знаки электробезопасности. Они предназначены для запрета осуществления действий, связанных с включением или выключением устройств, которые в свою очередь служат для подачи/отключения напряжения. Простыми словами, всевозможные таблички оповещают персонал о том, что на определенном участке ведутся работы, поэтому трогать кнопки, рубильники и автоматы категорически запрещено. Кроме того, плакаты и знаки безопасности, применяемые в электроустановках, могут использоваться для информирования о приближении человека к объекту, находящемуся под напряжением, или для обозначения рабочего места. В этой статье мы рассмотрим, какие бывают виды плакатов и вывесок в электрике, где они используются и какие требования предъявляются к местам их установки.

• Запрет
• Предупреждение
• Предписание
• Наведение

Запрещающий

Итак, к запрещающим знакам и плакатам в электроустановках относятся:

1. «Опасно! Электрическое поле! Без средств защиты проход запрещен». Данный плакат предупреждает, что в ближней зоне возможно опасное действие не исключено электрическое поле, поэтому без средств электрозащиты идти дальше запрещено.Место установки — ОРУ напряжением 330 000 вольт и выше.Согласно правилам безопасности устанавливается на высоте 1,8 метра на самого ограждения зоны, напряженность электрического поля которой превышает отметку в 15 000 вольт на метр.
2. «Не включать. Работают люди». Устанавливается на клавиши и кнопки управления коммутационными аппаратами с целью предотвращения подачи электропитания. При отсутствии в цепи коммутационных аппаратов и напряжении до 1 кВ, Плакат должен быть вывешен возле снятых предохранителей Область применения — электроустановки до 1000 Вольт и выше
3. «Не включать. Работают на линии». Назначение и место установки, как в предыдущем плакате. Область применения – воздушные и кабельные линии, на которых проводятся работы.
4. «Работа в условиях стресса. Не включать повторно. . Область применения – ключи, управляющие воздушными выключателями. Этот запрещающий плакат необходимо повесить, чтобы во время ремонтных работ на ВЛ никто вручную не включал питание.

Весь этот перечень плакатов является запредельным и используется в электроэнергетике. Обращаем ваше внимание на то, что изделия могут быть переносными и стационарными (устанавливаются 1 раз). Важным требованием является изготовление знаков безопасности и плакатов из электроизоляционных материалов. Металлические пластины можно использовать только в том случае, если они являются постоянными и находятся на достаточном расстоянии, как это требуется, от элементов, которые могут находиться под напряжением.

Предупреждение

Предупреждающие знаки и плакаты используются для информирования человека о приближении к месту, находящемуся под напряжением. Этот тип знака безопасности включает:

1. «Не подходит! Убийство. Предупреждает человека о том, что при подъеме можно приблизиться к элементам, находящимся под опасным напряжением.
2. «Испытание! Опасно для жизни». Такой плакат необходимо вывешивать на рабочем месте при испытании высоковольтного оборудования. Место установки — ограждение данного рабочего места. Подпись предупреждает о возможности поражения электрическим током.
3. «Подождите! Напряжение». Наверняка каждый из вас видел этот плакат на электроустановках и понимает, о чем он предупреждает.
4. «Осторожно! Электрическое напряжение». Знак безопасности выполнен в виде треугольника с равными сторонами. Используется для установки на двери подстанций, электростанций и электроустановок, как показано на фото ниже.

Предписывающие

Данный вид плакатов и знаков безопасности предназначен для обозначения расположения места проведения работ в электроустановках, а также безопасного подхода к нему. В комплект входит:

1. «Работа здесь» — все просто, для обозначения рабочего места персонала используется плакат.
2. «Подняться сюда» предназначен для информирования человека о том, как безопасно подниматься на высоту для работы. Обычно размещают на лестнице.

Указание

Единственным ориентировочным плакатом является «Заземлено», что указывает на то, что электроустановка заземлена и подача напряжения на нее не допускается. Место установки — привод коммутационного устройства. Если запрещающие и знаковые таблички используются одновременно, последние обязательно должны быть вывешены на переднем плане.

Итак, мы предоставили плакаты и знаки безопасности, используемые в электроустановках. Обращаем ваше внимание на то, что допускается увеличение размеров плит при их установке на крупногабаритное оборудование. Прибавку в этом случае необходимо выполнять в соотношении 2:1, 4:1 или даже 6:1. Дополнительную информацию о размерах можно получить в СО 153-34.03.603-2003. Надеемся, что теперь вы знаете, на какие виды плакатов и вывесок в электрике делятся, и какие условия использования по каждой классификации.

Напоследок рекомендуем посмотреть видео, в котором рассказывается обо всех знаках безопасности:

Полезно будет прочитать:

• Испытания электроустановок
• Программы для черчения электрических схем
• Как стать электриком с нуля

Опубликовано: 18.05.2016 Обновлено: 18. 08.2017 1 Комментарий

eTool: Строительство — Электрические аварии — Заземление

1. eTools
2. Строительство: Электрические аварии — Заземление

Электрические аварии » Заземление

Термин «земля» относится к проводящему телу, обычно к земле. «Заземление» инструмента или электрической системы означает преднамеренное создание пути с низким сопротивлением к земле. При правильном выполнении ток от короткого замыкания или от молнии следует по этому пути, что предотвращает накопление напряжения, которое в противном случае могло бы привести к поражению электрическим током, травмам и даже смерти.

Посмотреть анимацию этих изображений

Есть два вида оснований; оба требуются строительным стандартом OSHA:

• Системное или служебное заземление: В этом типе заземления провод, называемый «нейтральным проводником», заземляется на трансформаторе и на служебном входе в здание. Это в первую очередь предназначено для защиты машин, инструментов и изоляции от повреждений.
• Заземление оборудования: предназначено для обеспечения повышенной защиты самих рабочих. Если неисправность приводит к тому, что металлический корпус инструмента оказывается под напряжением, заземление оборудования обеспечивает другой путь для протекания тока через инструмент на землю.

Заземление имеет один недостаток: обрыв в системе заземления может произойти без ведома пользователя. Использование прерывателя цепи замыкания на землю (GFCI) является одним из способов преодоления недостатков заземления.

Сводка требований к заземлению

• Заземлите все электрические системы. [ для исключений см. 29 CFR 1926.404(f)(1)(v)]
• Путь к земле от цепей, оборудования и корпусов должен быть постоянным и непрерывным.
• Заземлите все опоры и корпуса для проводников. [ для исключений см. 29 CFR 1926.404(f)(7)(i)]
• Заземлите все металлические корпуса сервисного оборудования.
• Заземлите все открытые, обесточенные металлические части стационарного оборудования. [ для исключений см. 29 CFR 1926.404(f)(7)(iii)]
• Заземляющие открытые, обесточенные металлические части инструментов и оборудования, соединенные шнуром и вилкой. [ для исключений см. 29 CFR 1926.404(f)(7)(iv)]
• Заземлите металлические части следующего неэлектрического оборудования:
  • Рамы и гусеницы кранов с электроприводом.
  • Каркасы кабин лифтов с неэлектрическим приводом, к которым прикреплены электрические проводники.
  • Ручные металлические тросы или тросы электрических лифтов.
  • Металлические перегородки, решетки и аналогичные металлические ограждения вокруг оборудования с напряжением между проводниками более 1 кВ.

Методы заземления оборудования

• Заземлите все стационарное оборудование с помощью заземляющего проводника оборудования, который находится в той же кабелепроводе, кабеле или шнуре, или проходит с проводниками цепи или окружает их (за исключением только цепей постоянного тока).
