Глухое заземление: Глухозаземленная нейтраль | Тесла

Что такое нейтральное глухое заземление — определение в простых терминах

Преимуществом этой системы является экономия затрат на установку защитного заземления, а также снижение затрат на электропроводку, поскольку к одной цепи можно подключать как однофазные, так и трехфазные нагрузки.

Содержание

Что такое нейтральное глухое заземление – простое определение

Что такое нейтральное заземление, как оно работает и каково его применение. Классификация сетей с глухозаземленной нейтралью трансформатора.

Нейтральная точка глухозаземленная является частью системы электроснабжения потребителей, она предназначена для безопасного использования сетей до 1000 В, которые чаще всего применяются в быту и на производстве в качестве источника стандартного низкого напряжения – 0,38кВ, 0,22кВ и ниже. Нейтраль – это общая точка соединения обмоток звезды для источников питания, которыми являются трансформаторы или генераторы. Если эта точка соединена с землей, у вас есть сеть с глухо заземленной нейтральной точкой. Нейтральная точка обеспечивает выравнивание потенциалов, что очень полезно при питании как однофазных, так и трехфазных источников энергии.

Недостатки: перегорание или обрыв провода PEN по всей длине линии от здания до трансформаторной подстанции приводит к опасному для жизни напряжению на поверхности электрооборудования. По этой причине при построении системы TN-C-S необходимо обеспечить надежную защиту от повреждения подключенной PEN-линии.

В этой системе защита достигается путем подключения непосредственно заземленной нейтральной точки к неизолированным частям установки. В системе TN заземляющим проводником является PE, т.е. нулевой проводник. В системе TN нейтральным проводником является PE, или нулевой проводник, который соединяется с нулевым проводником щитков корпусов и токопроводящих частей электроприборов.

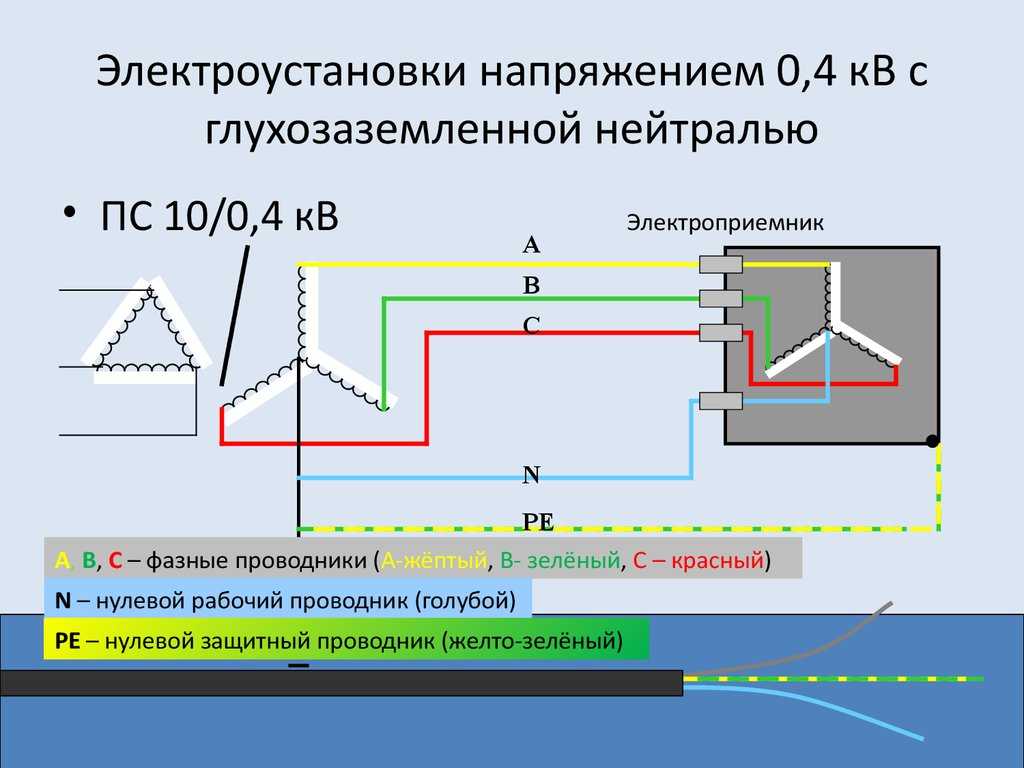

В этом случае “нейтральный” функциональный проводник обозначается буквой “N”, а комбинация функционального и защитного проводника – “PEN”. Эта система заземления имеет три подтипа TN-C-S, TN-C и TN-S. Различия между ними заключаются в разном способе подключения проводников “PE” и “N”.

В данной системе не используется метод заземления нейтрали с дугогасительным дросселем, который применяется в качестве компенсирующего устройства в других системах.

Обычные потребители электроэнергии редко осознают, что трансформаторы являются источником тока в розетке. Когда трехфазные обмотки трансформатора соединены звездой, появляется общая точка. Нейтральный – так его называют. При подключении нейтральной точки к контуру заземления непосредственно у источника возникает глухая нейтральная точка.

Принцип работы

Согласно правилам, под этим термином следует понимать соединение между трансформатором (нейтралью генератора) и точкой заземления. Так, например, если это трехпроводная сеть к жилому дому от электросети, то нейтраль будет распределяться через распределительное устройство с последующим подключением к ней контуров заземления электроприборов дома. Этот тип цепи не позволяет устанавливать предохранители, которые склонны к плавлению, и устройства, которые могут действовать как разрушители единства цепи.

Рабочий ноль – это проводник, который работает в тандеме с третьим проводником. Они помогают создать в доме напряжение, необходимое для работы основных электроприборов.

Плакат по электробезопасности “Установки глухого заземления”.

Возьмем пример чрезвычайной ситуации. В стиральной машине вибрация отсоединила фазный провод от своего крепления, в результате чего он соприкоснулся с металлическим корпусом. Что происходит? Возникает короткое замыкание, во время которого ток быстро увеличивается. Об этом позаботится переключатель автосброса – питание будет отключено. Человек, случайно коснувшийся кабеля, не будет поражен током, поскольку сопротивление R0 будет меньше, чем при протекании тока через тело человека.

Для того чтобы установка с заземленной нейтралью или нейтральной изоляцией (без заземления) работала эффективно, в решающий момент необходимо соблюдать правила.

При производстве, обработке, транспортировке, распределении и потреблении электроэнергии используется трехфазная симметричная система проводников. Эта симметрия достигается путем приведения фазного и линейного напряжений в одинаковое состояние. Это приводит к одинаковой токовой нагрузке на все фазы и одинаковому сдвигу фаз токов и напряжений.

Заземление нейтрали

Более продвинутый метод заключается в использовании глухо заземленной нейтральной точки. В этом случае нейтральная точка генератора или трансформатора напрямую подключается к заземляющему устройству. В некоторых случаях соединение осуществляется с помощью низкоомного соединения, например, трансформатора тока. В отличие от защитного заземления, нейтральное заземление называется рабочим заземлением. Величина сопротивления заземления оборудования, подключенного к нейтральному проводнику, не должна превышать 4 Ом в установках 380/220 В.

В установках, где используется заземленный нейтральный проводник, в случае короткого замыкания между фазой и заземляющим проводником, неисправный участок должен быть быстро и безопасно отключен в автоматическом режиме. При напряжении до 1000 В необходимо, чтобы корпус устройства был подключен к заземленной нейтральной точке установки. Это гарантирует, что в случае короткого замыкания реле перегрузки по току или предохранитель быстро отключат неисправную секцию.

В настоящее время в электроустановках используются два защитных механизма – изолированная нейтраль и глухая нейтраль. Основным преимуществом является отсутствие необходимости в аварийном отключении первого однофазного замыкания на землю. Следует также помнить, что в зоне повреждения в энергосистеме генерируется небольшой ток, но это верно только в том случае, если пропускная способность тока на землю низкая. Однако существует несколько недостатков, из-за которых изолированная нейтральная точка используется относительно редко:

Требования к PUE

В современной электротехнике оба метода используются достаточно широко -. мертвые заземленные и изолированные нейтральные точки. Разница между ними заключается в основном в способе подключения трансформатора к заземляющему элементу. Вся необходимая информация по выбору способа защиты указана в правилах устройства электрооборудования.

В случае питания от сети 220 ВТочка заземления может быть расположена рядом с трансформатором, а для выполнения этой работы используется отдельный провод. Это позволит сократить путь прохождения тока, а также снизить затраты. В загородном доме допустимо соединение с металлическим каркасом здания, размещенным глубоко в земле.

Если заземляющим элементом является фундамент, то соединение с его арматурой должно быть выполнено как минимум в двух точках.

Опять же, необходимо построить непосредственно заземленную нейтральную точку и использовать отдельное устройство, отдельное от нейтрального проводника, для заземления открытых проводников подключенной установки. Это означает, что защитное заземление выполняется не источником энергии, а потребительским оборудованием.

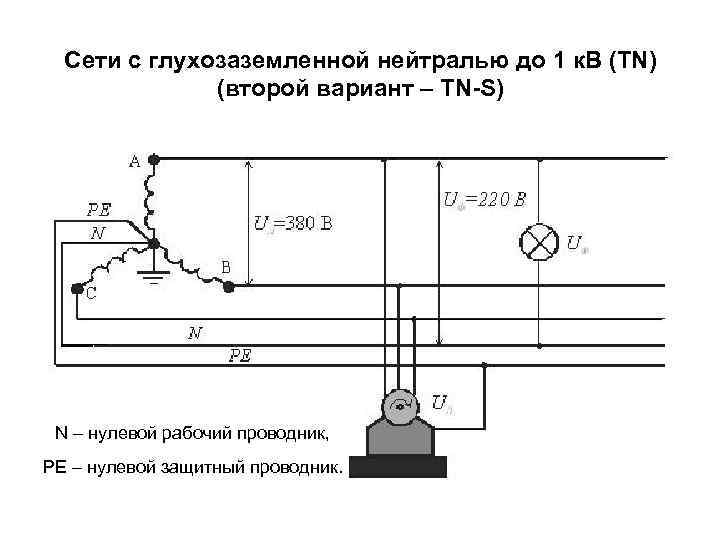

Типы нулевых проводников в электроустановках

Использование нейтралей в электроустановках – это способ поддержания целостности оборудования и обеспечения безопасности обслуживающего персонала в случае аварии. Можно использовать следующие системы заземления:

• изолированный;
• Резонанс заземлен;
• Не заземлены;
• эффективно заземлены.

Более подробная информация о каждом из этих методов приведена ниже.

Изолированное заземление

При этом нейтральная точка опускается. Проводники соединены в треугольник при отсутствии нейтральной точки. При однофазном замыкании на землю потребляемая мощность рабочих фаз не изменяется. Используется для установок с характеристиками напряжения от 6 до 35 кВ.

Резонансно-заземленная система

Нейтральный проводник подключается с помощью обмотки трансформатора или генератора, с дугогасительными катушками (катушка Петерсона), представленными дросселем с переменной индуктивностью. Используемые устройства снижают ток, предотвращая значительные повреждения установки.

Заземленная сеть

Наиболее распространенный метод, используемый в бытовых установках. Низковольтные контакты обмоток трансформатора соединяются в разомкнутую звезду, при этом нейтральный проводник заземляется трансформатором или цепью подстанции. В случае неисправности потенциал, созданный на заземлении, приводит в действие автоматический выключатель.

Эффективно заземленная сеть

Применяется к сетям выше 110 кВ. Нулевой проводник подводится к земле с помощью одноколонковой системы заземления (SCE). Это оборудование снижает величину токов пробоя.

Использование нейтрализатора является одним из способов сохранения целостности оборудования и обеспечения безопасности персонала. Выбор оптимальной техники зависит от ряда факторов и влияет на эффективность той или иной защиты в конкретной ситуации.

Читайте далее:

• Классифицируются ли помещения как влажные в соответствии с ESM?.
• Глава 2. 7. Заземляющие устройства Приказ Минэнерго России от N 6 (издан от ) об утверждении Правил технического обслуживания электроустановок потребителей (зарегистрирован в Минюсте России N 4145).
• Самый возмутительный вопрос – заземление; Школа электриков: электротехника и электроника.
• Система выравнивания потенциалов.
• Правила устройства электроустановок (ПУЭ). Глава 1. 7. Меры заземления и защиты для обеспечения электробезопасности (6-е издание) от 30 апреля 1980 года.
• Электрощиты на лестничных клетках: что должны делать сотрудники управляющих компаний – Рамблер/.
• Полезные статьи о том, что такое приказ в электроустановках.

Выбор способа — системы с глухо заземленной нейтралью

Страница 22 из 84

16. ВЫБОР СПОСОБА ЗАЗЕМЛЕНИЯ НЕЙТРАЛИ. ЗА И ПРОТИВ
В ряде параграфов этой части мы пытались обнаружить критерии, дающие определенные указания о том, как выбрать наиболее подходящий и экономичный в данных условиях способ заземления нейтрали.

Мы должны заключить, что такой выбор в значительной степени обусловлен удобством эксплуатации, традициями, желанием обеспечить бесперебойность электроснабжения, стремлением свести к минимуму тот или иной основной тип аварий, найти компромисс между воздействиями напряжений и токов.
В данном параграфе будет сделан краткий обзор преимуществ и недостатков различных способов заземления нейтрали. Основное внимание будет уделено глухому заземлению нейтрали и заземлению через активное и реактивное сопротивления. Будет упомянуто и резонансное заземление нейтрали, однако подробное рассмотрение этого вопроса будет сделано в других главах.

Системы с глухо заземленной нейтралью

Преимущества

а)  Хорошо контролируется напряжение основной частоты.
б)  Условия работы выключателей при отключении двухфазного короткого замыкания на землю облегчены по сравнению с системами, не имеющими глухого заземления нейтрали. В системе не возникает перемежающихся емкостных дуг, поскольку токи короткого замыкания подавляют емкостный ток и устраняют его влияние.
г) Релейная защита от замыканий на землю очень проста; быстрое и селективное действие защиты обеспечивается с помощью реле максимального тока и направленного реле максимального тока.

Реле для защиты фаз, как правило, могут не применяться для защиты замыканий на землю, которая должна быть основана на токах и напряжениях небаланса. Применение дистанционного реле защиты от замыканий на землю, не обладающего простотой фазного дистанционного реле, по-прежнему остается проблематичным. Рассмотрение схем релейной защиты в системах с глухо заземленной нейтралью проведено в § 14. 4 гл. 6. Релейная защита от замыканий на землю является трудным вопросом при всех способах заземления нейтрали, однако в системах с глухим заземлением нейтрали она наиболее проста. Можно сказать, что такого рода соображения представляют собой мощный аргумент в пользу увеличения тока замыкания на землю.
д)  Номинальное напряжение вентильного разрядника может быть увеличено, на 25%, если он установлен в сети с глухим заземлением нейтрали.

Недостатки и пути их устранения

а) Поскольку каждое замыкание на землю переходит в короткое замыкание, поврежденный участок линии должен быть отключен: таким образом, каждое устойчивое замыкание на землю приводит к отключению и очень часто к местной потере питания.

В противоположность этому в системах с резонансным заземлением нейтрали неустойчивые замыкания на землю ликвидируются автоматически, а при сравнительно редких устойчивых замыканиях на землю электроснабжение может продолжаться до тех пор, пока это возможно. В системах с глухим заземлением нейтрали необходимо считаться с временным перерывом электроснабжения; часто применяется дублирование питания для обеспечения непрерывного электроснабжения важных центров нагрузок.
Отключения линии из-за однофазных замыканий на землю, как известно, составляют более двух третей всех повреждений. Этим объясняется потребность таких современных усовершенствований, как трубчатые разрядники и быстродействующее повторное включение. Эти меры благодаря значительному снижению потерянных из-за отключения линии киловатт-часов и экономии времени на отыскание места повреждения и ремонт помогли сохранить позиции глухого заземления нейтрали в тех странах, где оно является общепринятым для линий электропередачи высокого напряжения.
б) Большие токи короткого замыкания на землю, возникающие в системах с глухим заземлением нейтрали, являются причиной значительных повреждений при замыкании, причем большие динамические усилия распространяются на значительную часть системы.
Протекание токов короткого замыкания по кабелям вызывает расширение диэлектрика и свинцовой оболочки, что может привести к необратимым механическим деформациям и, следовательно, к образованию пустот в наступающем затем нормальном режиме. При частом появлении тяжелых коротких замыканий, если их деятельность не ограничивается очень коротким временем, может наступить ухудшение прочности диэлектрика вдоль пути тока короткого замыкания. Кроме того, определенные трудности вызываются токами в оболочках кабелей, возникающими при однофазных коротких замыканиях. В местах разрывов оболочки, которые имеют место при некоторых способах соединений отрезков кабеля, на оболочках могут возникнуть опасные для жизни индуктированные напряжения.
в)  Опасность для человека и животных, находящихся вблизи места замыкания, возрастает при больших токах замыкания на землю.
г)  Гирлянды изоляторов на воздушных линиях могут быть повреждены сопровождающим током нагрузки. Быстрое действие выключателей и применение защитных искровых промежутков сильно снижают разрушающее действие. Применение трубчатых разрядников предотвращает повреждение гирлянд, однако их применение до сих пор не очень широко распространено [Л. 83].
б)  Перенапряжения, возникающие при несимметричных коротких замыканиях на явнополюсном генераторе, питающем холостую линию (кабель), представляют опасность, однако они могут быть устранены путем применения демпфирующих обмоток. Последние должны быть рассчитаны на то, чтобы выдерживать частые тепловые перегрузки, вызванные составляющими тока обратной последовательности при однофазных замыканиях на землю.
е)  Глухое заземление заменяет воздействия высокого напряжения воздействиями токов; помехи в соседних линиях связи изменяют свой емкостный характер на индуктивный, возрастая при этом по интенсивности. Помехи основной частоты при замыканиях и шумы, вызванные третьей гармоникой в нормальном режиме, являются проблемами, связанными с глухим заземлением нейтралей систем.
ж)  В системах с глухим заземлением нейтралей часто возникают вторичные эффекты при отключении линий с замыканием на землю. В качестве примера могут быть приведены данные эксплуатации системы 100—125  кВ [Л. 83], в которой 12,5% всех отключений линий приводили к потере других линий, 12,75%—к потере нагрузки и 29,5%—к распаду системы. Необходимо иметь в виду, что может сработать автоматика от понижения напряжения, синхронные двигатели могут затормозиться и электростанции могут выйти из синхронизма.

Проблемы устойчивости систем, соединенных линиями с ограниченной пропускной способностью, хорошо изучены, и устойчивость улучшается путем снижения бестоковой паузы и применения быстродействующего повторного включения (см. § 4 гл. 4).
з)   Большие успехи достигнуты в области повышения надежности электроснабжения, однако пока еще нет причин для самоуспокоенности, на что, в частности, указывает опыт эксплуатации систем США, опубликованный в обзоре [Л. 83], охватывающем 378 666 км-лет работы линий электропередачи; число отключений этих линий иллюстрируется графиком, приведенным на рис. 73.
