Как замерить сопротивление заземления мультиметром

Содержание:

Что такое заземление?

Защитное заземление – это преднамеренное соединение с землёй тех частей электрического оборудования, которые при нормальной работе электросети не находятся под действием напряжения, но могут попасть под его влияние в результате пробоя изоляции. Основной целью заземления является защита людей от действия электрического тока.

Главная составляющая защитного заземления – это контур. Он представляет собой конструкцию естественных или искусственных заземлителей, то есть несколько заземляющих электродов соединяются в единое целое. В качестве электродов чаще всего используют прутья из стали. Медные пруты применяют реже в силу того, что это дорого.

Но если есть финансовые возможности, то имейте в виду, что медь является идеальным вариантом и наилучшим проводником.

По логике понятно, что контур заземления должен располагаться в земле. Так как нас интересует защита дома, то неподалёку от строения и силового щитка выбирается подходящее место с нормальным грунтом. В землю вбиваются три штыря так, чтобы они располагались треугольником, и расстояние между ними было 1,5 м.

Эти электроды необходимо вбить максимально глубоко (их длина должна быть не менее 2 м).

Теперь понадобится сварочный аппарат и металлическая шина, с помощью которых электроды нужно увязать между собой в равносторонний треугольник. Контур готов, теперь к нему нужно закрепить медный проводник, который дальше идёт в щиток и подсоединяется там к заземляющей шинке. А на эту шинку выводятся заземляющие проводники от всех розеток.

Перед использованием необходимо проверить контур на заземляющее сопротивление.

О том, что такое заземление – на следующем видео:

В чём суть работы заземления?

Принцип действия защитного заземления основывается на главном качестве электрического тока – протекать по проводникам, которые обладают наименьшим сопротивлением. На сопротивление человеческого тела оказывают влияние многие факторы, но в среднем оно приравнивается к 1000 Ом.

Согласно Правилам устройства электроустановок (ПУЭ) контур заземления должен иметь сопротивление гораздо меньшее (допускается не более 4 Ом).

А теперь смотрите, в чём заключается принцип действия защитного заземления. Если какой-то электрический прибор неисправен, то есть произошёл пробой изоляции и на его корпусе появился потенциал, и кто-то прикоснулся к нему, то ток с поверхности прибора будет уходить в землю через человека, путь будет выглядеть как «рука-тело-нога». Это смертельная опасность, величина тока 100 мА вызывает необратимые процессы.

Защитное заземление сводит этот риск до минимума. Современные электроприборы имеют внутреннее соединение заземляющего контакта штепсельной вилки с корпусом. Когда прибор посредством вилки включён в розетку и в результате повреждения на его корпусе появляется потенциал, то он уйдёт в землю по заземляющему проводнику с низким сопротивлением. То есть ток не пойдёт через человека с сопротивлением 1000 Ом, а побежит через проводник, у которого эта величина намного меньше.

Вот почему важным этапом в обустройстве электрического хозяйства в наших жилых домах является измерение сопротивления заземления. Нам нужна 100 % уверенность, что эта величина ниже наших человеческих 1000 Ом.

И запомните, что это процедура не разового характера, измеряться сопротивление должно периодически, а сам контур надо постоянно поддерживать в исправном состоянии.

Для чего нужна проверка заземления

Процедура измерения сопротивления заземления нужна для контроля:

• обеспечения безопасности людей, которые живут или пользуются помещением;
• соответствия ГОСТу при строительстве жилых и промышленных объектов;
• соответствия сети требованиям, предъявляемым бытовым и другим электроприборам.

К электрозаземлению подключаются все устройства, щиты и электрошкафы. При этом сопротивление не должно быть больше, чем 4 Ом. Оно подразделяется на:

• защитное — предотвращающее поражение током;
• рабочее — нужно для защиты работоспособности электросетей.

Важное значение, которое имеет заземление — уравнивание потенциалов напряжения.

По периодичности проведения проверок существует разделение на:

1. Приемо-сдаточные проверки.
2. Плановые (эксплуатационные).
3. Внеплановые.

Каждое, находящееся в эксплуатации здание, должно иметь заземление, которое, в свою очередь, обеспечивается паспортом, содержащим:

• схему устройства, с привязкой ко всем окружающим сооружениям;
• указание подземных и надземных коммуникаций, и их связь с другим заземлением;
• дату, когда объект введен в эксплуатацию;
• материалы, из которых изготовлен заземлитель;
• характеристики почвы (величина растекающегося сопротивления, удельное сопротивление и влияние коррозии).

Сведения об осмотре и соответствии требованиям вносятся в паспорт не реже, чем 1 раз в 12 лет.

В случае внесения изменений в конструкцию объекта, его переносе, капитального ремонта или восстановления, проводится внеочередная проверка, включающая в себя:

1. Визуальный осмотр заземляющего устройства, со вскрытием верхнего слоя почвы. Определяются внешние коррозионные повреждения системы и то, как заржавели подземные части. Замена осуществляется в случае 50-процентного износа.
2. Измерение величины сопротивления заземления.
3. Установление надежного соединения между частия заземления и защищаемым объектом. Цепь не должна прерываться, а величина «металлосвязи» не должна превышать 0.05 Ом.

На заземление, его количественные показатели, влияют несколько факторов.

Факторы, влияющие на сопротивление заземления

Первое, что влияет на сопротивление заземления, — это тип почвы. В зависимости от процентного содержания глины, чернозема или гравия меняется и величина сопротивления. Специалисты применяют соответствующие таблицы, учитывающие этот параметр.

Еще одним важным моментом служит влажность земли. Чем она больше, тем меньше сопротивляется электрическому току. Температура почвы тоже влияет на токопроводимость. Поэтому штыри контура заземления нужно забивать как можно глубже, чтобы по максимуму исключить этот фактор влияния.

Учитывая вышесказанное, замеры заземления необходимо проводить в период наибольшей стабильности почвы. В средней полосе России — это середина лета. Весной, осенью или зимой осадки и низкая температура могут исказить показатели. В целях безопасности запрещено измерять сопротивление заземления во время грозы. В идеале сопротивление должно быть равным нулю. Хотя не является критичным некоторое минимальное отклонение.

С тем, что такое заземление разобрались. Теперь переходим к тому, как измерить сопротивление заземления мультиметром. Начнем с обзора самого прибора.

Способы и инструкция измерения сопротивления заземляющих устройств

Изначально, как и во всех других проверках в сфере электричества проводятся подготовительные этапы. В них относят: визуальный осмотр целостности устройств, связанных с заземлением, прочность сварочных швов, если они на месте, расстояние от помещения, наличие всех крепежных деталей; а самое главное, подтверждают отсутствие утечек тока с шины.

Для проведения испытаний в домашних условиях обычно используют измеритель сопротивления заземления, данный этап мы будем рассматривать на примере прибора М416.

Внимание! Значения, полученные в процессе замеров, должны соответствовать нормам ПУЭ.

• Делаем проверку напряжения, если оно отсутствует—можно установить комплект питательных элементов, например, аккумуляторов или батареек. Важно, чтобы они имели параметры 3х1,5, при этом, соблюдайте полярность.
• Берем в руки прибор и ставим его на ровную горизонтальную плоскость. Обязательно, чтобы все углы и вершины аппаратуры находились на одном уровне.
• Далее, следует процедура калибровки М416. На панели инструментов приспособления имеется переключатель диапазона. Ставим его в положение «контроля». Теперь зажимаем красную кнопку и при помощи вращающейся ручки приводим стрелку циферблата к нулевому значению. Шкала должна показать 5±0,3. В противном случае прибор подлежит ремонту.
  Измерение сопротивления заземления в домашних условиях
• Располагаемся ближе к заземлению и выбираем нужную схему, в которой будет работать прибор.
• Проводим вычисления. К примеру, вам необходимы грубые показания прибора с некоторой погрешностью, значит необходимо выводы 1 и 2 соединить с перемычкой. Приспособление М416 переключается в трехзажимную схему.
• Если вам потребуется проводить замеры по четырехзажимной схеме, посмотрите, как это делается прямо на корпусе прибора.
• Стержень зонда и вспомогательный электрод вбиваем в грунт с высокой плотностью, при этом придерживайтесь стандартных требований, не забывайте, что минимальная глубина должна составлять не менее 0,5м.
  Схема контура заземления для дома

Важно! Для дополнительного заземлителя и зонда можно использовать гладкие прутья диаметром от 5 мм.

В ходе забивания, применяйте только ровные удары, это позволит снизить сопротивление между основным и вспомогательным заземлителями. Продолжим нашу инструкцию.

• Провода, примыкающие к заземлению, очищаются от всех примесей грязи, краски и пыли. Для этого используется напильник, на который с обратной стороны крепится кабель, имеющий сечение заземляющего проводника 2, 5 кв. мм.
• После того, как все действия выполнены: выбрана схема и рабочее положение прибора, переходим к практическим действиям, то есть вычислениям.

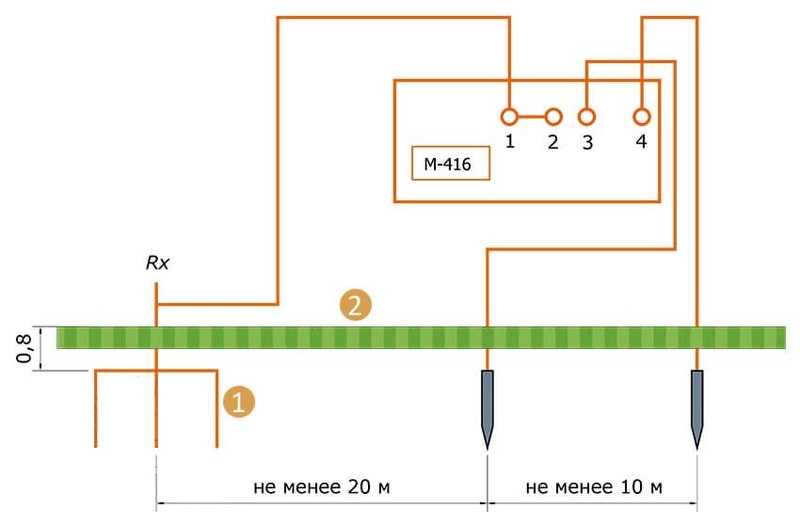

  Схема измерения сопротивления прибором
• Ставим переключатель на уровне отметки «х1», вращаем ручку и приводим стрелку к нулю.
• На шкале окажется значение, которое стоит умножить на один. Объясняем, если рычаг переключения находится на другой отметке, например, «х5», «х10» и т.д., соответственно умножаем на .

Данный эксперимент показывает, что сопротивление заземляющего устройства составляет 1, 8, значит умножаем это число на один, и получаем сопротивление 1, 8 Ом. В итоге, обязательно нужно занести данные в специальный акт.

Внимание! Работая с прибором, обязательно нужна спец одежда и резиновые перчатки.

Измерение сопротивления заземления

Измерить, какое именно сопротивление имеет заземление можно и при помощи цифрового мультиметра. Ранее вы могли прочесть одну из статей на сайте Электрик ИНФО, как пользоваться цифровым мультиметром . Следовательно, вы уже можете производить замеры напряжения в сети.

Чтобы проверить сопротивление заземления мультиметром, нужно выполнить следующие действия:

• Подать, напряжение на розетки;
• Переключить мультиметр в режим измерения переменного напряжения;
• Поднести щупы мультиметра к фазе и нулю в розетке или на электрощитке. При наличии напряжения в доме, мультиметр должен показать 220 Вольт;
• Затем необходимо поднести щупы мультиметра к фазному и заземляющему контакту розетки. Если заземление отвечает всем необходимым требованиям, то мультиметр также покажет напряжение 220 Вольт или приблизительно такое же самое.

Способ проверки сопротивления заземления мультиметром действительно рабочий. Таким образом, можно убедиться в том, что заземление работает и оно исправно. Если под рукой нет мультиметра, то проверить работоспособность заземления можно с помощью контрольной лампы.

Измерение заземления мультиметром — пример расчета

Мы знаем, что измерение сопротивления контура заземление выполняется при помощи специализированного измерительного оборудования. Но как быть, если под рукой только обычный мультиметр? Им тоже можно измерить относительно точно. Единственный нюанс — это небезопасный способ, и при измерении мы получим общее сопротивление контура заземления и заземления нейтрали на распределительном трансформаторе. Последнее значение можно принять равным 2 Ом (плюс-минус отклонение будет незначительным).

Измеряться будет только напряжение (вольтметром) и сопротивление (амперметром). Полученные данные нужны для расчета сопротивления по правилам последовательного соединения резисторов.

Если рассмотреть схему замыкания фазы на контур заземления, то очевидно, что в таком виде измерить и сравнить ничего не получится. Ведь заземление на схеме — это резистор с двумя выводами. А в реальности второй вывод находится глубоко в земле — и физически произвести замер разности потенциалов между выводами нельзя. Поэтому нужно добавить в схему еще одну нагрузку (резистор) — например включить чайник (мощность 2 кВт, сопротивление 27 Ом) через фазу и землю. В этом случае измеряется падение напряжение через чайник и сила тока в цепи.

Получаем напряжение на участке резистора 27 Ом (чайник): U(чайник) = 180 В.

Соответственно напряжение на участке, объединяющим два заземления (дома и нейтрали) равняется: U(заземление 2+4 Ом) = 220 — 180 = 40 В.
По отдельности возможности измерить падение напряжения на двух участках с заземлением нет возможности. В программе Electronics Workbench это можно сделать. И для наглядности покажем напряжение на каждом участке:

Первое правило последовательного соединения заключается в том, что протекающие по всем проводникам токи равны между собой. Сила тока в рассматриваемой цепи I = 6,667 А.

Теперь зная закон Ома можно легко найти сопротивление на участке заземление дома — заземление нейтрали:
R=U / I = 40 / 6,667 = 5,99970001499925 Ом = 6 Ом.

Так как мы взяли за сопротивление глухозаземленной нейтрали значение 2 Ом, то сопротивление заземления дома = 6 — 2 = 4 Ом.

Как видно, зная сопротивление глухозаземленной нейтрали трансформатора можно практически точно рассчитать сопротивление вашего контура заземления.

Как провести замеры заземления мультиметром

И если с моделированием и расчетами заземления в программе все понятно, то стоит уделить особое внимание подготовке и организации замеров контура заземления непосредственно на конкретном объекте.

В первую очередь нужен фазный проводник. Записаться к нему можно либо с близлежащей розетки, либо протянуть отдельный провод от щита учета. В обоих случаях конечная точка — это розетка, в которой нужно определить фазу индикаторной отверткой и пометить.

Далее понадобится вилка, в который заведен один провод и соединен с одним штыревым контактом. Здесь тоже нужно отметить используемый контакт. Данный провод подключается к контактам блока розеток (минимум две) и на пути разрывается автоматическим выключателем. Второй провод, соединенный с контуром заземления, также заводится в блок розеток и подключается к другим контактам.

Таким образом можно относительно безопасно измерить разность потенциалов на участке подключенного чайника. Для этого вставляем вилку в розетку так, чтобы задействованный контакт вилки соединился с фазой в розетке. Подключаем чайник к блоку розеток, проверяем, находится ли автомат во включенном состоянии, и включаем нагрузку чайника. Предварительно нужно подготовить мультиметр для измерения переменного напряжения. После включения чайника в сеть фаза-заземление измерение проводится щупами через контакты свободной розетки в блоке. Выключаем чайник и записываем получившийся результат напряжения U(чайник).

При измерении силы тока последовательность такая же, только автоматический выключатель должен быть выключен (чайник включен, но не работает). Мультиметр переводится в режим измерения переменного тока. Замер производится путем замыкания цепи щупами через контакты автоматического выключателя. Это не безопасное измерение, поэтому использовать дешевые мультиметры с хлипкими щупами не рекомендуется. Для более безопасного измерения в цепи нужно заменить чайник на менее мощный прибор с сопротивлением порядка 200 Ом. Соответственно ток в цепи не будет превышать 1 А, и вынос потенциала через заземление уменьшится. Замерив силу тока в цепи, записываем результат I.

Осталось только измерить напряжение в доме U (≈ 230 В). Зная три полученных значения, сопротивление контура заземления определяется по следующей формуле: R = (U — U(чайник)) / I — 2 (Ом). 2 Ом — сопротивление заземление нейтрали трансформатора.

Как измерить сопротивление заземления мультиметром

Сразу нужно оговориться и сказать о том, что обычный мультиметр не совсем подходит для того, чтобы проверять им сопротивление заземления.

Тем не менее, для домашнего использования он вполне годится, если знать вот что:

• Проверке мультиметром подвергается металлосвязи заземляющего контура, которые уходят в грунт;
• Работы по замеру сопротивления заземления, лучше всего осуществлять в сухую погоду. Так показатели сопротивления будут намного точней;
• Сначала необходимо визуально оценить состояние заземлителей. Если на них есть ржавчина, то перед подключением мультиметра от неё необходимо избавиться.

При проверке сопротивления заземления, таким образом, мультиметр должен показать порядка 0,05 Ом. В таком случае, с заземлением все в порядке. Вообще, чем ниже будут показатели сопротивления заземления, тем лучше.

Какая периодичность измерений

Перед тем как замерить сопротивление заземления тем или иным способом – важно учесть требования ПУЭ в части периодичности проведения этих испытаний. Согласно основным положениям этого документа они могут проводиться в следующих формах:

• плановые обследования;
• внеочередные проверки;
• пусковые испытания.

Периодичность каждой из этих разновидностей проверок определяется теми целями, которые они перед собой ставят. Периодичность проверок сопротивления изоляции станционного оборудования обычно согласуется с обследованием самого ЗК. Рассмотрим различные их виды более подробно.

Плановые проверки

Сроки проведения плановых мероприятий оговариваются инструкцией РД-34.22.121-87, а также требованиями ПУЭ. Из этих документов можно узнать, какова периодичность визуального осмотра видимых частей устройств заземления, которая согласно им организуется не реже одного раза в полгода. Помимо этого из этих же нормативов следует, что не реже чем раз в 12 лет должны проводиться обследования конструкции со вскрытием грунта вокруг нее. Измерение сопротивления контуров заземления согласно тем же документам должно проводиться не реже раза в 6 лет.

Ответственными за проведение таких проверок являются лица, уполномоченные на это соответствующими органами. Владелец частного дома должен заранее оформить заявку на их проведение с последующей оплатой. По завершении испытаний он обязан предоставить в местную энергетическую службу протокол измерений сопротивлений контактов между элементами ЗК.

Внеочередные

Внеочередные измерения параметров контура должны проводиться в следующих внештатных ситуациях:

• После внесения в конструкцию изменений, не предусмотренных проектом, но влияющих на сопротивление растеканию току (измерение заземления в частном доме должно проводиться при переносе его на другое место).
• После аварийного разрушения и последующего восстановления ЗК.
• По завершении ремонтных работ.

Периодичность их проведения по понятным причинам не регламентируются.

Пусковые или вводные

Пусковые или вводные проверки заземления и измерения сопротивления организуются сразу же по окончании монтажа защитного контура (то есть накануне сдачи его представителю местной энергетической службы). Для этого потребуется пригласить специалиста от электрической лаборатории или другой организации, имеющей лицензию на право проведения таких испытаний.

По итогам проверки оформляется акт приемки, являющийся основанием для последующего пуска устройства в эксплуатацию и подтверждением того, что все питающие линии в частных домах заземлены.

Условия проведения испытаний

При организации мероприятий по проверке заземления важно обратить внимание на те условия, в которых предполагается их проведение. Они должны учитываться еще на стадии подготовки испытаний, а по их окончании вноситься в особый журнал. Согласно требованиям действующих нормативов (ПУЭ, в частности) для этого желательно выбирать летнюю пору с солнечной сухой погодой, позволяющей получить наиболее близкие к реальности результаты. Это объясняется тем, что в такое время грунт поддерживается в достаточно сухом состоянии, соответствующем реальным условиям эксплуатации защитного сооружения.

При проведении контрольных замеров допустимых сопротивлений в осеннюю сырую погоду, например, полученные результаты будут в значительной степени искажены. Это объясняется тем, что пропитанный влагой грунт существенно увеличивает показатель проводимости почвы. Для того чтобы избежать всех этих сложностей и получить значение близкое к реальной величине – проще всего воспользоваться услугами профессионалов. Для этого необходимо обратиться в специальную электротехническую лабораторию, имеющую лицензию на проведение соответствующих работ.

Специалисты по прибытию на место выявят все факторы и организуют испытания защитного оборудования в соответствие с требованиями действующих нормативов. По завершении всего испытательного цикла ими же будет оформлен протокол измерения сопротивления заземления

Полезные советы и общие рекомендации

Работы проводите летом, в устоявшуюся сухую погоду. В такие периоды сопротивление контура является максимальным.

Измерительный прибор аналогового типа держите строго горизонтально, чтобы исключить отклонение стрелки под собственным весом.

Предыдущая

Smart TVИнструкция для подключения любого телевизора к интернету через кабель

Следующая

ПрактикаКак найти короткое замыкание в электропроводке дома и квартиры?

существуют методы измерение защитного контура заземляющего устройства мультиметром в частном доме

Содержание

1. Принцип работы заземляющих систем
2. Необходимость измерять сопротивление контура заземления
3. Особенности проведения процедуры
4. Обзор измерительных методов
5. 3-точечная система определения
6. Технология «62%»
7. Упрощенный двухточечный способ
8. Точные измерения по четырем точкам
9. Измерение прибором С. А6415 (6410, 6412, 6415)
10. Инструкция измерения прибором С.А6415
11. Методом амперметра-вольтметра
12. Мультиметром
13. Лампочкой
14. Работа токовыми клещами
15. Периодичность выполнения проверки
16. Полезные советы и общие рекомендации

Грамотный домовладелец рано или поздно задумывается о том, как измерить сопротивление заземления. Для этого нужно обратиться в лицензированную организацию, располагающую специальными приборами.

Принцип работы заземляющих систем

Защитное заземление подразумевает подключение корпуса электроустановки к металлической конструкции, врытой в грунт.

Если тот окажется под напряжением и его коснется пользователь, ток потечет по пути наименьшего сопротивления, т.е. в почву. Это обезопасит человека от получения электротравмы.

Необходимость измерять сопротивление контура заземления

Контур обеспечивает защиту только при условии низкого сопротивления. Для частного дома ПУЭ устанавливает максимально допустимое значение в 30 Ом. При наличии газового котла порог снижают до 10 (Ом).

Со временем сопротивление может возрастать по таким причинам, как:

• коррозия металла;
• изменение химического состава почвы;
• снижение ее влажности.

Чтобы убедиться в работоспособности контура, его сопротивление регулярно проверяют.

Особенности проведения процедуры

Измерить сопротивление заземлителя в частном доме можно своими руками, используя мультиметр.

Но у этого способа есть 2 недостатка:

• низкая точность;
• отсутствие у результатов измерений законной силы.

Для полноценного исследования нужен специальный омметр или токоизмерительные клещи. Процедуру осуществляет лицензированная организация.

По ее окончании оформляется протокол измерений. Владелец дома предоставляет документ в местную энергетическую службу.

Обзор измерительных методов

Существует несколько методик измерения.

На выбор влияют следующие факторы:

• тип имеющегося измерительного оборудования;
• конструкция заземлителя;
• вид грунта;
• наличие или отсутствие свободного пространства.

В основе всех способов лежит закон Ома для участка цепи.

3-точечная система определения

В этой схеме используют 2 зонда. На рисунке они обозначены как Э2 и Э3, проверяемый заземлитель – Э1.

Порядок процедуры:

1. Измеряют напряжение U между электродами Э1 и Э2.
2. Оценивают силу тока, протекающего между зондами Э1 и Э3.
3. Вычисляют резистивность контура по формуле R=U/I.

Для увеличения точности измерений штырь Э3 выносят за пределы зоны эффективного сопротивления 2 других электродов.

Технология «62%»

Метод подходит для следующих условий:

• грунт имеет однородную структуру;
• заземлитель состоит из 1 электрода.

Зонды Э1 и Э2 устанавливают по обе стороны проверяемого стержня на следующем расстоянии:

Глубина погружения проверяемого электрода, м	Дистанция до зонда, м
	Э1	Э2
1,8	13,7	21,9
2,4	15,25	24,4
3	16,75	26,8
3,6	18,3	29,25
5,5	21,6	35
6	22,5	36,6
9	26,2	42,65

Название метода обусловлено тем, что расстояние до Э1 составляет примерно 62% дистанции до Э2.

Благодаря этому зоны эффективного сопротивления не перекрываются, что обеспечивает высокую точность результатов измерений.

Упрощенный двухточечный способ

Метод с низкой точностью, применяемый в стесненных условиях, например в городской застройке. Помимо электродов, задействуют вспомогательный заземлитель. Его соединяют с измеряемым последовательно.

Прибор показывает резистивность обеих конструкций. Поэтому вспомогательный заземлитель должен иметь минимальное сопротивление, чтобы его можно было не учитывать.

Точные измерения по четырем точкам

При наличии свободного пространства этот метод предпочтительнее.

Измеряемый заземлитель и дополнительные электроды выстраивают в ряд с равным шагом.

Крайние стержни подключают к источнику тока и измеряют ампераж. По 2 другим оценивают падение напряжения на участке между ними.

Тестер осуществляет расчет самостоятельно и выводит на экран значение сопротивления.

Измерение прибором С.

А6415 (6410, 6412, 6415)

Этот прибор отличается от других 2 преимуществами:

• отсутствием необходимости отключать заземляющее устройство;
• оценкой сопротивления не только электрода, но и подводящей шины со всеми соединениями.

Прибор генерирует и подает на контур калиброванное напряжение, одновременно измеряя при помощи клещей силу протекающего в нем тока.

Инструкция измерения прибором С.А6415

Действуйте в таком порядке:

1. Установите токоизмерительные клещи на шину или электрод заземления.
2. Поверните переключатель до позиции «А» (измерения силы тока).
3. Если на дисплее отображается значение более 30 А (максимально допустимое для данного прибора), снимите клещи и установите их в другом месте.
4. Найдя участок с силой тока ниже 30 А, переключите прибор в режим измерения сопротивления (позиция «?»).

Методом амперметра-вольтметра

Так определяют сопротивление контактной поверхности электродов.

Порядок действий:

1. В 20 м от заземлителя в грунт вбивают основной и вспомогательный электроды.
2. Подключают к ним источник переменного напряжения.
3. Измеряют амперметром силу тока в цепи.
4. Зачищают контакты заземлителя и основного электрода, затем подключают к ним вольтметр для измерения падения напряжения на этом участке.
5. Далее по формуле R=U/I вычисляют сопротивление.

Метод амперметра-вольтметра дает большую погрешность. Он подходит только для быстрой проверки заземлителя своими силами.

Мультиметром

Мультиметр поможет проверить наличие заземления в розетке.

Действуйте в таком порядке:

1. Переключите прибор в режим измерения переменного напряжения (сектор V~ или ACV) в диапазоне до 600 В (в некоторых моделях – 750 В).
2. Коснитесь одним из щупов фазного контакта.
3. Вторым поочередно дотроньтесь до нулевой и заземляющей клемм.

Если Pe-контур исправен, второе показание будет лишь немногим меньше первого.

Лампочкой

Если мультиметра нет, воспользуйтесь импровизированным тестером. Припаяйте к патрону 2 отрезка провода и вкрутите в него лампу. Одной жилой коснитесь фазной клеммы, другой – заземляющей.

О наличии заземления судят по яркости свечения лампы:

• сильное – контур работоспособен;
• тусклое – подключен, но имеет слишком большое сопротивление;
• отсутствует – Pe-клемма не соединена с защитной шиной.

Работа токовыми клещами

Это устройство используют следующим образом:

1. Отсоединяют контур заземления от электроустановки.
2. Устанавливают клещи на шину или электрод.
3. Подключают контур к калиброванному источнику переменного напряжения небольшой величины (U).
4. Снимают показания с токоизмерительных клещей (I).
5. Вычисляют сопротивление контура по формуле R=U/I.

Периодичность выполнения проверки

Периодичность процедуры указана в ПУЭ и Правилах технической эксплуатации электроприемников:

Потребители	Максимальный срок между проверками
Работающие в особо опасных условиях – лифты, прачечные, бани, кухни и столовые, грузоподъемные машины и механизмы	1 год
Силовые подстанции	6 лет
Частные дома	1 год
То же, если электроустановки, дымовые трубы или изоляция проводов уже подвергались ремонту	6 месяцев

Полезные советы и общие рекомендации

Работы проводите летом, в устоявшуюся сухую погоду. В такие периоды сопротивление контура является максимальным.

Измерительный прибор аналогового типа держите строго горизонтально, чтобы исключить отклонение стрелки под собственным весом.

Перед работами не забудьте проверить уровень заряда в батарейках (аккумуляторах).

Как измерить сопротивление заземления мультиметром?

Сопротивление заземления является важным фактором электробезопасности, который следует проверять во время любой установки или устранения неполадок. В этом подробном руководстве мы ответим на некоторые из наиболее распространенных вопросов о том, как измерить сопротивление заземления с помощью мультиметра. Мы предоставим полезные советы и рекомендации для получения максимально точных показаний, чтобы вы могли чувствовать себя уверенно в своей работе. Давайте начнем!

Что такое сопротивление заземления

Заземление — это процесс создания токопроводящего пути между электрической системой и землей. Обеспечивает безопасный путь прохождения тока в случае неисправности или перегрузки. Заземление также защищает от электромагнитных помех (EMI) и статического разряда.

Надлежащее заземление может обеспечить правильную и безопасную работу чувствительного электронного оборудования. Он также может повысить производительность электрических систем за счет уменьшения колебаний напряжения и минимизации шума в сети.

Существует несколько способов создания заземления, но наиболее распространенным является использование металлических стержней или пластин, закопанных в землю. Сопротивление этого соединения известно как сопротивление заземления.

Сопротивление заземления является мерой того, насколько хорошо проводник или заземляющий стержень рассеивает электрический ток в землю. Земля сама по себе является хорошим проводником, но почва и горные породы, составляющие земную поверхность, не всегда являются проводниками. Вот почему важно измерить сопротивление заземления, прежде чем использовать его в качестве системы заземления. Чем ниже сопротивление, тем лучше проводник, а чем больше сопротивление, тем хуже проводник

В идеале вы хотите, чтобы сопротивление заземления составляло 5 Ом или меньше, однако соответствующее сопротивление заземления будет зависеть от многих факторов. . Есть много факторов, влияющих на сопротивление заземления, давайте обсудим их. [1], [2], [3]

Тип грунта

Тип грунта оказывает наибольшее влияние на сопротивление грунта. Удельное сопротивление почвы зависит от ее состава. Например, песчаные почвы очень устойчивы к , потому что они имеют тенденцию терять влагу быстрее, чем другие почвы. Глинистые почвы, с другой стороны, являются более проводящими, потому что они содержат больше минералов, проводящих электричество .

Уровни влажности

Это указывает на то, что на удельное сопротивление также влияет влажность почвы. Сухая почва имеет большее сопротивление , чем влажная почва, потому что вода проводит электричество лучше, чем воздух. Вот почему важно измерять сопротивление грунта после дождя или в периоды высокой влажности.

Температура почвы

Температура почвы также влияет на сопротивление грунта. Более низкие температуры делают почву более устойчивой к электрическому току, а более высокие температуры делают ее более проводящей. Это связано с тем, что вода замерзает при более низкой температуре, чем другие вещества, а лед является плохим проводником.

Минеральный состав почвы

Тип измеряемой почвы влияет на сопротивление грунта. Как мы уже упоминали, почва с высоким содержанием глины является более проводящей, чем песчаная. Это связано с тем, что частицы глины меньше и имеют большую площадь поверхности, чем частицы песка.

Растворенные в почве соли также могут влиять на сопротивление грунта. Соли увеличивают проводимость воды, что, в свою очередь, увеличивает проводимость почвы. Вот почему важно измерять сопротивление грунта вблизи водоемов или в местах, где для борьбы с обледенением дорог используется соль.

Изверженные породы, такие как гранит и базальт, лучше противостоят электричеству , чем осадочные породы, такие как известняк и песчаник. Это связано с тем, что магматические породы состоят из крупных кристаллов, плохо проводящих электричество.

Препятствия под землей

На сопротивление грунта также влияет то, что находится под землей. Если есть камни, корни или другие препятствия под поверхностью , они будут препятствовать протеканию тока и увеличивать сопротивление грунта.

Размер проводника

Помимо состава грунта, размер проводника также влияет на сопротивление заземления.

Длинный тонкий проводник имеет большую площадь поверхности, чем короткий толстый проводник. Это связано с тем, что длинный тонкий проводник имеет большую открытую поверхность, чем короткий толстый проводник.

Чем длиннее проводник, тем больше сопротивление. Это связано с тем, что активное сопротивление проводника пропорционально его длине.

Чтобы получить точное значение сопротивления заземления, важно учитывать все эти факторы. Тип мультиметра, который вы используете, также будет играть роль в точности. Давайте обсудим различные типы мультиметров и способы их использования. [4], [5], [6], [8], [9]

Что такое мультиметр?

Мультиметр — это электронное устройство, измеряющее электрическое напряжение, силу тока и сопротивление. Его также можно использовать для проверки непрерывности или способности электричества проходить через материал. Мультиметры являются важными инструментами для электриков и инженеров. Они используются для устранения неполадок с электричеством и для обеспечения правильного функционирования цепей.

Мультиметры могут быть разных форм и размеров. Самый простой тип — это портативное устройство, которое вы можете носить с собой. Есть также более крупные настольные модели, которые остаются на одном месте.

Большинство современных мультиметров имеют функции, облегчающие их использование. Например, они могут иметь цифровой дисплей , который показывает показания, или они могут издавать звуковой сигнал при обнаружении тока.

Мультиметры имеют два щупа или выводы, которые используются для прикосновения к проверяемой цепи. Один зонд положительный, а другой отрицательный. Щупы подключаются к мультиметру проводами.

При касании щупами цепи мультиметр измерит напряжение, ток или сопротивление этой цепи и отобразит показания на экране.

Типы мультиметров

Мультиметры бывают двух типов: аналоговые и цифровые.

Цифровые мультиметры являются наиболее распространенным типом измерителей, используемых для измерения сопротивления заземления. Они просты в использовании и могут обеспечить точные показания. Чтобы использовать цифровой мультиметр, просто выберите режим «сопротивление» и прикоснитесь щупами к земле, которую хотите проверить. Показания появятся на экране.

Аналоговые мультиметры менее распространены, чем цифровые, но их также можно использовать для измерения сопротивления заземления. Чтобы использовать аналоговый измеритель, выберите режим «сопротивление» и прикоснитесь черным щупом к земле, которую хотите проверить. Показание появится на циферблате.

Оба типа мультиметров можно использовать для измерения сопротивления заземления, но цифровые мультиметры более точны. Это связано с тем, что они могут учитывать такие факторы, как температура и уровень влажности.

Цифровые мультиметры также могут иметь возможность сохранять данные. Это полезно, если вам нужно отслеживать сопротивление грунта с течением времени.

Методы определения сопротивления заземления

Существует три основных метода определения сопротивления заземления: двухзондовый, трехзондовый и четырехзондовый.

Двухзондовый метод

Двухзондовый метод является наиболее распространенным и простым методом измерения сопротивления заземления. В этом методе используются два электрода, помещенные в землю на разной глубине. Затем к этим электродам подключается мультиметр и снимаются показания. В этой статье мы рассмотрим только этот метод, так как это единственный способ проверить сопротивление заземления с помощью мультиметра.

Трехзондовый метод

Трехзондовый метод использует два электрически независимых электрода для измерения сопротивления заземления . Датчики помещают в землю на разную глубину и снимают показания.

Четырехзондовый метод

Четырехзондовый метод более точен, чем двухзондовый, но и более сложный. Этот метод использует четыре зонда, размещенных в земле на равном расстоянии друг от друга . Затем измеряется напряжение между парами щупов и рассчитывается сопротивление.

Этот метод является точным, поскольку он учитывает влияние удельного сопротивления грунта и размера зонда на сопротивление грунта. Это также относительно легко настроить.

Четырехзондовый метод является наиболее точным способом измерения сопротивления заземления, но его настройка может потребовать много времени и трудностей. Если вы ищете быстрый и простой способ измерения сопротивления заземления, более подходящим может быть метод с двумя или тремя датчиками. [10], [11], [12]

Меры предосторожности

Прежде чем начать, важно принять некоторые меры предосторожности. Тестирование сопротивления заземления может быть опасным, если оно не выполнено должным образом.

Внимательно прочитайте инструкции

Во-первых, внимательно прочитайте инструкции. Если вы не знаете, как пользоваться мультиметром, попросите кого-нибудь о помощи. Никогда не пытайтесь разобраться самостоятельно, это может быть опасно. Также всегда соблюдайте правила техники безопасности производителя. У них будут конкретные инструкции о том, как использовать мультиметр и какие меры предосторожности вам необходимо принять.

Носите защитную одежду

При проведении испытаний на сопротивление заземления важно носить защитную одежду. Сюда входят перчатки, защитные очки и маска для лица. Причина в том, что вы будете работать с электричеством. Если вы соприкоснетесь с электрическим током, вы можете получить серьезные травмы или даже погибнуть.

Также важно убедиться, что вокруг вас нет потенциальных опасностей . Это включает в себя удаление любых свободных проводов или кабелей из области. Если во время вашей работы присутствуют люди, убедитесь, что они осведомлены о рисках и им ничего не угрожает.

Используйте надлежащие инструменты

Для безопасного выполнения проверки сопротивления заземления вам необходимо использовать надлежащие инструменты . Сюда входят цифровой мультиметр, перчатки, защитные очки и маска для лица. Убедитесь, что вы понимаете, как использовать каждый инструмент, прежде чем начать.

Не используйте мультиметр, если он поврежден

Если вы собираетесь использовать мультиметр для измерения сопротивления заземления, убедитесь, что он в хорошем состоянии . Поврежденный мультиметр может давать ложные показания, что может привести к серьезным проблемам. Если вы не уверены, поврежден ли ваш мультиметр, обратитесь к специалисту для проверки.

И, что еще хуже, если провода оголены, они могут легко войти в контакт с электрическими цепями под напряжением и нанести вам неприятный удар током .

Предварительно проверьте и откалибруйте мультиметр

Убедитесь, что мультиметр находится в хорошем рабочем состоянии и правильно откалиброван. Это обеспечит точность показаний. Для проверки мультиметра можно использовать объект с известным сопротивлением, например лампочку или резистор.

Как построить станок с ЧПУ с помощью Arduino?

Например, чтобы проверить, не перегорела ли лампочка, можно измерить сопротивление между двумя клеммами лампочки. Если показания близки к 0 Ом, то лампочка, вероятно, все еще исправна. Если показания бесконечны, то скорее всего перегорела лампочка.

Чтобы проверить, правильно ли работает резистор, можно измерить сопротивление между двумя его выводами. Показания должны быть близки к значению, указанному на самом резисторе.

Чтобы безопасно выполнить проверку сопротивления заземления, вам необходимо использовать соответствующее оборудование . На рынке есть много мультиметров, но не все из них подходят для измерения сопротивления заземления. Вам понадобится цифровой мультиметр, специально предназначенный для этой цели. Мультиметры также могут иметь различные функции, поэтому убедитесь, что вы выбрали тот, который обладает нужными вам функциями.

Убедитесь, что оборудование отключено от розетки или источника питания.

Если вы проверяете сопротивление заземления на работающем оборудовании, вас может ударить током. Перед началом работы всегда отключайте оборудование от источника питания. Если вы проверяете сопротивление заземления автоматического выключателя, перед началом убедитесь, что выключатель выключен.

Как измерить сопротивление заземления с помощью мультиметра

Теперь, когда вы знаете основы измерения сопротивления заземления, пришло время научиться измерять сопротивление заземления с помощью мультиметра. Как упоминалось ранее, мы объясним только двухзондовый метод.

Отключите ваше оборудование от источника питания

Во избежание любой потенциальной опасности поражения электрическим током, всегда рекомендуется отключать ваше оборудование от источника питания перед проведением измерений . Если вы работаете с переменным током, обязательно отключите автоматический выключатель. Для постоянного тока просто отсоедините отрицательный (-) провод.

Возьмите кусок провода для удаленного оборудования

Если вы собираетесь измерять сопротивление заземления удаленного оборудования, вам понадобится провод , длина которого достаточна для того, чтобы дотянуться от тестируемого заземляющего стержня или стержня до мультиметра.

Если провод изолирован, обязательно снимите изоляцию с обоих концов, чтобы был виден оголенный провод. Это делается для обеспечения прямого контакта мультиметра с тестируемой землей.

Установите мультиметр в режим Ом

После того, как вы все настроили, пришло время провести некоторые измерения. Первое, что вам нужно сделать, это установить мультиметр в режим 9 Ом.0008 . На большинстве мультиметров это делается путем поворота диска в положение, отмеченное символом Ω.

Ом — единица измерения сопротивления. Термин исходит от Георга Саймона Ома, который открыл, что существует зависимость между напряжением, током и сопротивлением.

Если вы можете выбирать между различными настройками сопротивления, установите значение не менее 100 .

Правильная настройка мультиметра гарантирует, что мультиметр сможет точно измерять сопротивление. Если вы не знаете, как установить циферблат, обратитесь к руководству пользователя для вашей конкретной модели мультиметра.

Вставьте провода в соответствующие порты

Теперь, когда ваш мультиметр находится в режиме измерения переменного напряжения, подключите выводы к соответствующим портам. Вы заметите, что мультиметр имеет два вывода, один черный и один красный. Черный провод подключается к COM-порту, а красный — к порту VΩ. Теперь вы готовы измерить сопротивление заземления с помощью мультиметра.

Прикоснитесь черным щупом к проводу

Теперь, когда все настроено, пришло время провести измерение. Черный провод всегда используется в качестве заземления или общего провода. Это означает, что вам нужно будет прикоснуться черным щупом мультиметра к проводу, который подключен к проверяемому заземлению. Не позволяйте черному проводу касаться чего-либо еще, пока вы проводите измерения.

Для получения точных показаний важно обеспечить хороший контакт черного провода с проводом . Возможно, вам придется удерживать его на месте в течение нескольких секунд, чтобы обеспечить хорошее соединение. Если у вас возникли проблемы с хорошим соединением, попробуйте использовать зажим типа «крокодил», чтобы прикрепить черный провод к проводу.

Прикоснитесь к другому проводу к месту проверки

Убедившись, что черный провод касается провода, переходите к другому проводу. На этот раз вам нужно будет прикоснуться красным щупом мультиметра к месту, где вы хотите проверить сопротивление заземления. Это можно сделать, прикоснувшись проводом непосредственно к заземляющему стержню или неизолированному концу тестового провода.

Как и в случае с черным щупом, важно убедиться, что красный щуп имеет хорошее соединение с местом измерения . Если у вас возникли проблемы с хорошим соединением, попробуйте использовать зажим типа «крокодил», чтобы прикрепить красный провод к металлическому предмету.

Проверьте показания

Убедившись, что оба провода находятся в хорошем контакте, взгляните на дисплей мультиметра. Показания на дисплее — это сопротивление заземления тестируемого места.

Важно отметить, что большинство мультиметров дают показания только с точностью до двух знаков после запятой. Это означает, что истинное значение сопротивления грунта может быть немного выше или ниже отображаемого на экране.

Допустимое сопротивление зависит от конкретного применения. Для большинства приложений сопротивление заземления ниже 5 Ом считается хорошим, а для некоторых оно должно быть не выше 1 Ом .

Если сопротивление заземления слишком велико, это означает, что между землей и оборудованием существует слишком большое сопротивление. Это может привести к поражению электрическим током или возгоранию. Если вы не уверены, какой допустимый диапазон для вашего приложения, проконсультируйтесь со специалистом.

Теперь вы должны хорошо понимать, как измерять сопротивление заземления с помощью мультиметра. Обладая этими знаниями, вы сможете убедиться, что ваше оборудование правильно заземлено и защищено от поражения электрическим током. [3], [13], [14], [15]

Проверка правильности заземления розетки

Последнее, что нужно проверить перед использованием мультиметра для измерения сопротивления заземления, это заземление розетки. Заземление розетки можно еще раз проверить мультиметром.

Установите мультиметр в режим напряжения

Затем возьмите мультиметр и установите его в режим напряжения переменного тока. Это важно, потому что вы собираетесь измерять падение напряжения между двумя точками, и для получения точных показаний ваш мультиметр должен быть установлен в режим напряжения переменного тока. Мы рекомендуем вам выбрать значение не менее 200 В для еще большей точности.

Убедитесь, что питание проходит через розетки

После установки мультиметра в режим переменного напряжения вам необходимо убедиться, что питание проходит через розетки. Определите и запишите номинальное напряжение проверяемой розетки. Большинство розеток в США рассчитаны на 120 вольт.

Вы можете проверить это, включив в розетку лампу или другой прибор и измерив мультиметром напряжение между горячим и нейтральным проводами. Если через розетку не течет мощность, то вы не сможете измерить какое-либо напряжение.

Щупы на выходах

Теперь возьмите щупы мультиметра и поместите их на горячие и нейтральные розетки . Если все подключено правильно, вы должны увидеть на мультиметре то же значение, что и при измерении напряжения между горячим и нулевым проводом . Допустимый диапазон мощности, протекающей между ними, составляет от 120 В до 240 В . Если вы видите напряжение ниже этого, значит, есть проблема с заземлением розетки, и вам нужно исправить это, прежде чем продолжить. [13], [15]

Часто задаваемые вопросы

Может ли мультиметр проверить заземление?

Мультиметр можно использовать для измерения сопротивления заземления, поместив щупы по обе стороны от заземляющего стержня. Мультиметр покажет показания в омах.

Для обеспечения точных показаний важно, чтобы мультиметр был правильно откалиброван и чтобы щупы располагались на чистом голом металле. Если есть краска или другой материал, это может помешать чтению.

Какие три наиболее распространенных метода определения сопротивления грунта?

Существует три основных метода определения сопротивления заземления: метод с четырьмя клеммами, метод с двумя клеммами и метод с тремя клеммами. Все методы позволяют измерять сопротивление заземления, не требуя прямого контакта с землей, что необходимо для обеспечения безопасности.

Четырехконтактный метод является наиболее точным из трех методов и включает измерение напряжения между четырьмя электродами, помещенными в землю.

Как измерить сопротивление заземления с помощью мультиметра?

Чтобы измерить сопротивление заземления с помощью мультиметра, вам необходимо подключить провода мультиметра к заземляющему электроду и заземляющему стержню. Если вы используете цифровой мультиметр, вам нужно будет установить его в режим измерения сопротивления. Сделав это, вы можете прикоснуться щупами к заземляющему электроду и заземляющему стержню. Показание на экране даст вам сопротивление между этими двумя точками.

Сколько Ом соответствует хорошему заземлению?

На этот вопрос сложно ответить, так как он зависит от многих факторов, таких как окружающая среда, оборудование и тип грунта. Однако, вообще говоря, хорошее заземление должно иметь сопротивление менее 5 Ом.

Если вы измеряете сопротивление заземляющего стержня мультиметром, убедитесь, что он правильно откалиброван. В противном случае вы можете получить неточные показания. Кроме того, перед снятием показаний убедитесь, что провода надежно подключены к мультиметру и заземляющему стержню.

Можно ли проверить заземление мультиметром?

Да, можно проверить заземление мультиметром. Вам нужно будет установить мультиметр на настройку сопротивления и поместить щупы на заземляющий стержень и на тестовый провод. Если показание меньше единицы, то система заземления адекватна. Если показание меньше 5 Ом, система заземления исправна. Если показание больше 55 Ом, необходимо улучшить систему заземления.

Полезное видео: Проверка заземления мультиметром

Заключение

Как видите, измерить сопротивление заземления мультиметром несложно, но есть некоторые моменты, о которых нужно знать. Всегда проверяйте, что заземление надежно и не подвержено коррозии. Дважды проверьте состояние вашего оборудования и соединений, прежде чем проводить какие-либо измерения. Имейте в виду, что измерение сопротивления заземления — это только часть обеспечения электробезопасности. Если вы работаете с электрическими цепями под напряжением, всегда принимайте надлежащие меры предосторожности и соблюдайте все правила техники безопасности. Никогда не работайте в одиночку и всегда будьте начеку.

Теперь, когда вы знаете, как измерить сопротивление заземления с помощью мультиметра, вы можете использовать эти знания для устранения любых проблем, которые могут возникнуть в вашей электрической системе. Если вы обнаружите, что сопротивление заземления слишком велико, может потребоваться замена некоторых электрических компонентов. Однако, если ваше сопротивление заземления находится в допустимых пределах, вы можете быть уверены, что ваша электрическая система безопасна и надежна. Спасибо за прочтение! Мы надеемся, что это руководство было полезным.

Ссылки:

1. https://electrical-engineering-portal.com/good-grounding-system
2. https://www. anixter.com/en_mx/resources/literature/wire-wisdom/conductor-resistance .html
3. https://electrical-engineering-portal.com/what-is-a-good-ground-resistance-value
4. https://blog.nvent.com/erico-what-is-soil-resistivity -и как это влияет на заземление/
5. https://eepower.com/technical-articles/how-to-improve-resistance-to-ground/
6. https://www.electricalampere.com/post/why-soil-conductivity-important-for-earthing
7. https://www.researchgate.net/figure/Relationship-between-Soil-pH-and-Soil -ECdS-m_fig3_286451967
8. https://electrical-engineering-portal.com/earthing-in-electrical-network-purpose-methods-and-measurement
9. https://electrical-engineering-portal.com/earth-electrode -systems#resistance-electrode-encased
10. https://www.apogeeweb.net/article/1422.html
11. https://www.sciencedirect.com/topics/engineering/probe-resistance
12. https://www.trenchlesspedia.com/definition/4145/wenner-4-point-test-method-soil-resistivity
13. https://electrouniversity. com/how-to-measure-ground-resistance-with мультиметр/
14. https://www.hunker.com/12002231/how-to-use-an-ohmmeter-to-measure-ground-resistance
15. https://www.wikihow.com/Check- Заземление дома

Как узнать, неисправен ли автоматический выключатель?

Как измерить сопротивление заземления мультиметром

То, что регламентом требуется периодически измерять сопротивление заземления, это не просто чья-то выдумка или блажь, это, в первую очередь, вопрос безопасности человеческой жизни. Есть определенные стандарты и мерки должны им соответствовать. В этой статье мы рассмотрим, как измерить сопротивление заземления мультиметром и другими измерительными приборами.

Перед тем, как проверить заземление в частном доме, очень важно разобраться в самой сути этой процедуры, для чего она выполняется, какова основная цель, зачем она так необходима?

Содержание

• Что такое заземление?
• В чем суть работ по заземлению?
• Проверка заземления розеток
• Измерения
• Некоторые основные параметры и правила

Что такое заземление?

Защитное заземление — преднамеренное соединение с землей тех частей электрооборудования, которые при нормальной работе электрической сети не находятся под действием напряжения, но могут быть подвержены его воздействию в результате пробоя изоляции. Основная цель заземления – защитить людей от электрического тока.

Основным элементом защитного заземления является шлейф. Представляет собой конструкцию из естественных или искусственных заземлителей, то есть несколько заземлителей соединены в единое целое. В качестве электродов чаще всего используют стальные стержни. Медные стержни используются реже из-за того, что они дорогие.

Но если вы можете себе это позволить, имейте в виду, что медь — идеальный вариант и лучший проводник.

Логически понятно, что контур заземления должен располагаться в земле. Так как нас интересует защита дома, недалеко от здания и силового щита выбирается подходящее место с нормальным грунтом. В землю вбивают три штыря так, чтобы они располагались треугольником, а расстояние между ними было 1,5 м.

Эти электроды должны быть вбиты как можно глубже (их длина должна быть не менее 2 м).

Теперь вам понадобится сварочный аппарат и металлическая шина, с помощью которой электроды нужно связать между собой в равносторонний треугольник. Схема готова, теперь к ней нужно закрепить медный проводник, который уходит дальше в щит и соединяется там с заземляющей шиной. И к этой шине выведены заземлители от всех розеток.

Петля должна быть проверена на сопротивление заземления перед использованием.

О том, что такое заземление в следующем видео:

В чем суть работ по заземлению?

Принцип действия защитного заземления основан на основном свойстве электрического тока — протекать по проводникам, имеющим наименьшее сопротивление. На сопротивление тела человека влияет множество факторов, но в среднем оно эквивалентно 1000 Ом.

По Правилам устройства электроустановок (ПУЭ) контур заземления должен иметь значительно меньшее сопротивление (допускается не более 4 Ом).

Теперь посмотрим, каков принцип защитного заземления. Если какой-то электрический прибор неисправен, то есть произошел пробой изоляции и на его корпусе появился потенциал, и его кто-то коснулся, то ток с поверхности прибора пойдет в землю через человека, путь будет выглядеть типа «рука-тело-нога». Это смертельная опасность, значение тока 100 мА вызывает необратимые процессы.

Защитное заземление минимизирует этот риск. Современные электроприборы имеют внутреннее заземляющее соединение между вилкой и корпусом. Когда устройство подключено к розетке с помощью вилки и в результате повреждения его корпуса появится потенциал, он уйдет в землю по заземляющему проводнику с малым сопротивлением. То есть ток не пойдет через человек с сопротивлением 1000 Ом, но пробежит проводник, у которого это значение намного меньше.

Именно поэтому важным этапом обустройства электрохозяйства в наших жилых домах является измерение сопротивления заземления. Нужна 100% уверенность, что это значение ниже наших человеческих 1000 Ом.

И помните, что это не разовая процедура, периодически нужно измерять сопротивление, а саму цепь постоянно поддерживать в исправном состоянии.

Проверка заземления розеток

Если вы купили дом или квартиру, и вся электрическая часть в комнате уже была установлена ​​до вас, как проверить заземление в розетке?

Для начала предлагаем вам произвести визуальный осмотр. Отключить входной автомат в квартиру и разобрать одну розетку. Он должен иметь соответствующую клемму, к которой подключается заземляющий проводник, как правило, он имеет желто-зеленое цветовое исполнение. Если все это присутствует, то розетка заземлена. Если вы обнаружите всего два провода — коричневый и синий (фаза и ноль), то розетка не имеет защитного заземления.

При этом наличие желто-зеленого проводника не означает, что заземление работает исправно.

Работоспособность цепи можно определить с помощью специального прибора, без которого не обходится ни один электрик, мультиметра. Алгоритм этой проверки следующий:

• Включите вводной автоматический выключатель в распределительном щите, то есть в розетках должно присутствовать напряжение.
• Установить режим измерения напряжения на приборе.

• Теперь нужно прикоснуться щупами прибора к контактам фазы и нейтрали и измерить напряжение между ними. Устройство должно отображать значение около 220 В.
• Сделайте аналогичные измерения между фазой и заземляющими контактами. Измеренное напряжение будет немного отличаться от первого значения, но сам факт появления на экране каких-то цифр говорит о том, что в помещении есть заземление. Если на экране прибора нет цифр, значит, контур заземления отсутствует или он находится в неисправном состоянии.

При отсутствии мультиметра можно проверить работу схемы тестером, который собирается своими руками. Вам понадобится:

Картридж
• ;
лампочка
• ;
провода
• ;
• концевые выключатели.

Электрики называют такой тестер «контрольный свет» или сокращенно «контрольный». Прикоснитесь одним концом щупа к фазному контакту, другим коснитесь нуля. Свет должен загореться одновременно. Теперь переведите концевой выключатель, которого вы коснулись, в ноль к антенне заземляющего контакта. Если индикатор снова загорится, то контур заземления исправен. Лампа не загорится, если защитное заземление не работает. Слабое свечение укажет на плохое состояние контура.

Если к проверяемой цепи подключено УЗО, то во время тестовых воздействий оно может сработать, а это значит, что контур заземления исправен.

Внимание! Может быть такая ситуация, что при касании концевиками контактов фазы и массы лампа не загорается. Тогда попробуйте сдвинуть щуп на ноль от контакта фазы, возможно при подключении розетки ноль с фазой перепутались.

В идеале следует начать проверку действий с определения контакта фаз в коммутационном аппарате с помощью индикаторной отвертки.

Этот способ наглядно показан на видео:

Следующие косвенные ситуации также могут указывать на неисправный или неподключенный контур заземления:

• поражение электрическим током стиральной машины или водогрейного котла;
• слышен шум из динамиков при работе стереосистемы.

Измерения

И все же, в вопросе, как измерить сопротивление заземления, лучше пользоваться не мультиметром, а мегаомметром. Лучшим вариантом считается переносной электроизмерительный прибор М-416. Его работа основана на компенсационном методе измерения, для этого используют потенциальный электрод и вспомогательный заземлитель. Его пределы измерения от 0,1 до 1000 Ом, прибор может эксплуатироваться при температуре от -25 до +60 градусов, питание осуществляется от трех батареек 1,5 В.

А теперь пошаговая инструкция всего процесса как измерить сопротивление контура заземления:

• Поместите устройство на горизонтальную ровную поверхность.
• Теперь откалибруйте его. Выберите режим «управление», нажмите красную кнопку и, удерживая ее, установите стрелку в положение «ноль».
• Также имеется некоторое сопротивление в соединительных проводах между клеммами, чтобы свести к минимуму это влияние, расположите прибор ближе к измеряемому заземлителю.
• Выберите нужную схему подключения. Можно грубо проверить сопротивление, для этого соедините выводы перемычками и подключите прибор по схеме с тремя зажимами. Для точности измерений должна быть устранена погрешность, которую будут давать соединительные провода, то есть убирается перемычка между выводами и используется четырехзажимная схема подключения (кстати, она нарисована на крышке прибора) .
• Вспомогательный электрод и зондовый стержень вбить в землю на глубину не менее 0,5 м, при этом учитывать, что грунт должен быть твердым и не рыхлым. Для забивания используйте кувалду, удары должны быть прямыми, без раскачивания.

• Очистите напильником от краски место, где будете подсоединять проводники к заземлителю. В качестве проводников используйте медные жилы сечением 1,5 мм ² … Если использовать трехзажимную схему, то напильник будет выполнять роль соединительного щупа между заземлителем и клеммой, так как медный провод сечением 2,5 мм подключен с другой стороны ² .
• А теперь перейдем непосредственно к тому, как измерить сопротивление заземления. Выберите диапазон «х1» (то есть умножьте на «1»). Нажмите красную кнопку и поверните ручку, чтобы установить стрелку на ноль. Для больших сопротивлений необходимо будет выбрать больший диапазон («х5» или «х20»). Поскольку мы выбрали диапазон «х1», цифра на шкале будет соответствовать измеренному сопротивлению.

Наглядно как проводится замер заземления в следующем видео:

Некоторые основные параметры и правила

Независимо от того, в какое время года вы проводите измерения, показания всегда должны соответствовать следующим стандартам:

Для источников с однофазным напряжением	Для источников с трехфазным напряжением	Значение сопротивления заземления
127 в	220 В	8 Ом
220 В	380 В	4 Ом
380 В	660 в	2 Ом

Рекомендуется проводить измерения при определенных погодных условиях, когда земля считается наиболее плотной.
