Цвет провода заземления, его сечение. Определение
Posted on by — Leave a reply
Заземление это соединение оборудования с заземляющим контуром. Такая конструкция предназначена для ликвидации риска поражения человека электрическим током. Также некоторые электроприборы для корректной работы необходимо подключить к защитному заземлению, такие требования прописываются в паспорте электрооборудования. Для производства эффективного в своем назначении заземления необходимо изучить все компоненты, входящие в защитную конструкцию. В том числе и провод заземления. Важно знать цвет провода заземления.
аземляющие проводаКакого цвета провод заземления
Цветовая окраска проводов изоляции делает проще и быстрее процесс монтажа защитного заземления. В сетях однофазного и трехфазного тока провода окрашиваются для того чтобы установить их название и принадлежность. Расцветка изоляции играет огромную роль во время производства электромонтажных работ.
Определение провода заземления по цветуВ производственных электрооборудованиях соблюдают более строгую маркировку, так как неправильные цветовые обозначения могут привести к тяжким последствиям и поломке дорогостоящего электрооборудования.
Как определить где фаза, ноль и земля. Цвета проводов вам помогут
Провода в электролинии имеют различные предназначения. Для правильности соединения электроприборов данные назначения необходимо принимать во внимание. Фактически ошибиться невозможно, так как каждый провод имеет свой собственный цвет. При подсоединении электроприборов необходимо пользоваться основным правилом: «при соединении проводов не менять их цвет».
В трехжильном кабеле бытовой электропроводки в соответствии с правилами ПУЭ 1.1.29:
- L фазный провод – красного или коричневого цвета;
- N нейтральный – синего цвета;
- PE заземляющий проводник – желто-зеленого цвета.
Во всех электроустановках проводники заземления обладают обозначением «PE». Они имеют цветовую окраску в виде продольных или поперечных полос зеленого и желтого цвета. Для правильного соединения необходимо придерживаться цветовой гамме проводов: синий присоединять к синему, красный к красному и так далее.
Согласно этим принципам желто-зеленый цвет принадлежит к заземляющему проводу. Его можно подсоединять только на клемму заземления.
Цвет провода заземления в трехжильном проводе
В трехжильном проводе в соответствии с правилами ПУЭ, провод заземления помечается буквами PE. Его цвет желто-зеленый. Подобно этому проводится маркировка в четырехжильных и более жил кабелей. В кабелях импортного производства цветовое обозначение исполняется в желтой или зеленой окраске. Также отличительной чертой является диаметр заземляющего ответвления. Он может быть в меньшей мере, чем у фазного провода.
Цвет провода заземления в трехжильном проводеВ некоторых случаях трехжильный провод содержит ограниченный промежуток в прозрачной изоляции. В этом случае дозволяется лимитированное обозначение кабеля. Минимальный промежуток от открытого электропровода до изоляции составляет 15 мм.
Как определить провод заземления
Определение проводов заземления – мероприятие, которое необходимо в любом электромонтажном процессе. Распознание необходимо, например, при установке розетки, люстры или выключателя. А также для диагностики неисправностей в электросети. Специалисты в этой области знают, что в первую очередь распознается фаза, ноль. И в последнюю очередь — заземление.
Что делать если человека ударило током? Это должен знать каждый, читать всем!
Несколько способов
Способов для определения фазы, ноля и заземления довольно много как при помощи приборов, так и с помощью подручных средств. Самыми популярными и надежными являются:
- цветовая маркировка. Зная, какому цвету, относится какой провод легко установить их функциональную принадлежность. В большинстве случаев знать цвет провода заземления достаточно, если работы проводятся в новостройках с довольно новой проводкой.
- использование мультиметра. При использовании данного специального прибора необходимо знать показатели напряжения для каждого провода. Щуп прибора, который протянут из гнезда V, по очереди соединить с каждым проводом. На шкале мультиметра показания от 8 до 15 вольт будут принадлежать фазе, а ноль так и будет показан нолем. Соответственно третий провод будет заземляющим.
- при помощи индикаторной отвертки и мультиметра. Для этого необходимо провести ряд манипуляций:
- На первом этапе необходимо найти фазу: отключить подачу тока на электрощите, отсоединить провода. При этом их нужно отодвинуть подальше друг от друга (для того, чтобы не случилось короткого замыкания). Затем зачистить от изоляции, опять подать напряжение и начать поиски фазы.
- При работе с индикаторной отверткой следует строго соблюдать технику электробезопасности и держать ее только за защитный корпус. Затем поочередно притронуться к электропроводам сначала к одному, затем к другому. На котором проводе загорится индикатор, тот и является фазой.
- Далее поиски продолжаются при помощи мультиметра. Необходимо включить прибор на показатель переменного напряжения свыше 220 вольт. Первым стержнем прибора прикоснуться к фазе, вторым притрагиваться попеременно — то к одному проводу, то к другому. Если показатель показывает 220 вольт, то такой провод принадлежит к нолю. Если показание на табло меньше 220 вольт, то такой провод является заземлением.
Сечение провода заземления
При выборе сечения проводов защитного заземления используется правило: сечение электропровода заземления должно соответствовать сечению фазного провода. Однако такое правило существует только для проводников с сечением до 16 кв. мм. Согласно ПУЭ и следуя условиям механической прочности кабель заземления должен иметь следующие сечения: для меди – не менее 10 кв.мм., для алюминия – 16 кв.мм., остальные – 75 кв.мм.
Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей.
Основной задачей при выборе сечения провода является исключение его нагрева при протекании через него максимального тока выше температуры в 400 градусов. Для более мощного электрооборудования максимальное сечение для стального провода должно составлять – 120 кв. мм., для медного – 25 кв.мм., для алюминиевого – 35 кв. мм.
Можно ли подключить ноль на землю
Прочее › Счетчик

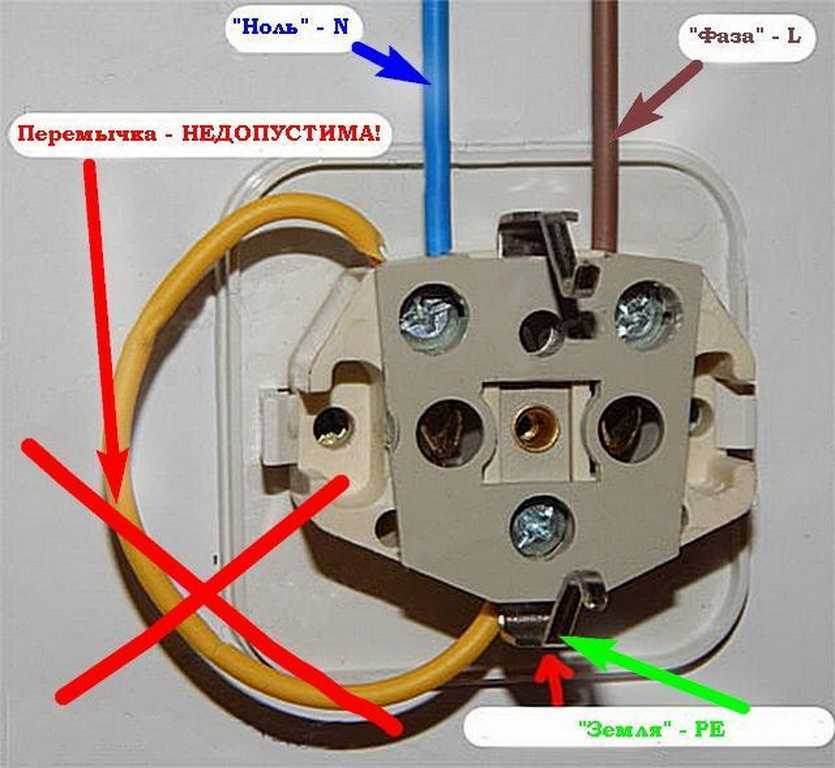

Соединять заземляющий контакт с нулевым непосредственно в розетках категорически нельзя. В этом случае, если у вас пропадает нулевой контакт в этой розетке, ток пойдет через заземляющий контакт и на корпусах бытовой техники может появиться опасный потенциал.
- Соединять заземляющий контакт с нулевым в розетках категорически нельзя, это может привести к опасному потенциалу на корпусах бытовой техники.
- В современном электроснабжении жилых помещений или частных домов ноль соединяется с землей в соответствии с требованиями ПЭУ-7.
- Если нулевой провод соединен с землей в розетке, при наличии УЗО он будет выбивать, а в противном случае может образоваться опасный потенциал для других потребителей.
- Перепутать ноль и землю может привести к поражению током, возникновению фазного напряжения 220 В или короткому замыканию при подключении электроплиты.
- Если ноль отключен, потребители получат «гуляющее» напряжение вместо стабильного.
- Земля защищает от опасных ситуаций, а ноль необходим для работы схемы.
- Нулевой проводник имеет синий цвет, а заземляющий защитный желто-зеленый.
- Отсутствие заземления может быть смертельно опасным при касании к корпусу электрических приборов. Ток в несколько десятков миллиампер опасен для здоровья человека.
- Можно ли соединить ноль с землёй
- Что будет если нулевой провод соединен с землёй
- Что будет если перепутать ноль и землю
- Что будет если перепутать ноль и землю при подключении электроплиты
- Что будет если не подключить ноль
- В чем разница между нулем и землей
- Какая разница между заземлением и нулевым проводом
- Можно ли без заземления
- Почему нулевой провод бьет током
- Как понять где ноль а где земля
- Почему нельзя соединять фазу и ноль
- Почему может Отгореть ноль
- Как отличить землю от нуля мультиметром
- Почему Отгорел ноль в розетке
- Что будет если перепутать ноль и землю при подключении люстры
- Что можно использовать вместо заземления
- Что лучше заземление или зануление
- Где нельзя делать заземление
- Как понять что нет заземления
- Можно ли прикасаться к заземлению
- Куда уходит ток в земле
- Как работает земля фаза ноль
- Что сначала подключать фазу или ноль
- Как найти ноль без индикатора
- Какое значение имеет нулевой провод
- Откуда берется 0 в трансформаторе
- Какое сопротивление должно быть между нулем и землей
- Зачем разделять ноль и землю
- Что будет если отрезать ноль
- Что делать если нет заземления
- Нужно ли ставить УЗО если нет заземления
- Какой провод идет Земля
- Как определить фазу ноль и заземление самому подручными средствами
- Где на вилке фаза и ноль
- Что будет если замкнуть две разные фазы
- Что будет если перепутать фазу и ноль на люстре
- Что будет если в квартире Отгорит ноль
- Можно ли совмещать молниезащиту и заземление
Можно ли соединить ноль с землёй
Такое соединение применяют при современном электроснабжении жилых помещений или частных домов. Что соответствует требованиям ПЭУ- 7 (пункт 7.1.13) для сетей постоянного и переменного тока напряжением 220/380 вольт. После разделения объединять их категорически запрещается.
Что будет если нулевой провод соединен с землёй
Если в розетке вместо зануления сделано заземление, при наличии УЗО в электрической цепи его будет выбивать. Если защитное устройство отсутствует, образуется потенциал, опасный для иных потребителей, если их земляной проводник соединен с вашим.
Что будет если перепутать ноль и землю
Может после первого же ремонта электропроводки в подъезде или в трансформаторной будке (а без заземления — сразу же) появиться фазное напряжение 220 В (его можно обнаружить отверткой-индикатором, продается в хозмагах), что приводит к поражению током.
Что будет если перепутать ноль и землю при подключении электроплиты
При однофазном подключении, если перепутать фазу и ноль, ничего страшного не случится. Но если один из этих проводов подключить на заземление может произойти короткое замыкание.
Что будет если не подключить ноль
В случае, когда ноль отключен, потребители будут подключены по схеме «звезда без нулевой магистрали». Это значит, что каждый потребитель получит не фазное стабильное напряжение в 220 В, а «гуляющее» от 0 до 380 В линейное.
В чем разница между нулем и землей
«Земля» несёт защитную функцию, например, если на корпус бытового прибора упадёт отломившийся фазный провод. А «ноль» применяется для полноценной работы схемы. Использовать «ноль» как защитный проводник можно, но следует знать несколько особенностей такой системы.
Какая разница между заземлением и нулевым проводом
Чтобы выяснить, где заземление и зануление, необходимо в первую очередь обратить внимание на цветовою маркировку. Если проводку делал грамотный электрик, то как правило нулевой рабочий проводник имеет синий цвет, а заземляющий защитный желто-зеленый.
Можно ли без заземления
Если в жилом помещении нет заземления, то при касании к корпусу сломанного электрического прибора (утюга, пылесоса или стиральной машины) весь ток пройдет через тело человека, и это может быть смертельно опасным. Для здоровья человека опасен ток в несколько десятков миллиампер.
Почему нулевой провод бьет током
Происходит это по нескольким основным причинам: обрыв или плохой электрический контакт нулевого проводника на питающих подстанциях, которые выступают как источники электрического тока, либо в общедомовых распределительных устройствах; перекос фаз в сети; повреждение изоляции.
Как понять где ноль а где земля
Единственный возможный способ различить проводники без использования приборов — при помощи маркировки проводников по цветам. Желто-зеленая окраска изоляции соответствует кабелю заземления, синяя или голубая — нулевому, а рабочий кабель может быть любого цвета.
Почему нельзя соединять фазу и ноль
Что будет если замкнуть ноль и фазу Если соединить фазный и нулевой провод, получится короткое замыкание (КЗ). В случае присоединения проводника через нагрузку, например, осветительный прибор, образуется «длинное замыкание». При таком способе подключения ток проходит через лампу, являющуюся одновременно сопротивлением.
Почему может Отгореть ноль
Учитывая, что внимание чаще уделяется электрическим контактам фазных проводов, про нулевую шину часто забывают. В результате со временем увеличивается сопротивление контакта, он нагревается и рано или поздно отгорает.
Как отличить землю от нуля мультиметром
Соедините через мультиметр «фазу» с одним, а затем — другим проводником. На паре фаза-ноль значение напряжения будет ненамного выше, чем на паре фаза-земля. Это позволит отличить «ноль» от «земли».
Почему Отгорел ноль в розетке
Отгорание обычно происходит в слабых местах, например, в плохо обжатом контакте или в неправильно подобранном сечении нулевого кабеля. Но что же все-таки произойдет, если отгорит нуль? В нормальных условиях напряжение в однофазной сети составляет 220 В — и называется фазным напряжением (измеряется между нулем и фазой).
Что будет если перепутать ноль и землю при подключении люстры
Ответить на вопрос «что будет, если перепутать фазу и ноль при подключении люстры» можно однозначно: не произойдет никаких критических изменений. При этом выключателем будет разрываться не фаза, а ноль, но это никак не может повлиять на работоспособность и качество освещения.
Что можно использовать вместо заземления
Единственным вариантом защиты человека от поражения электрическим током при попадании фазы на не заземлённый (и не занулённый) корпус эл. прибора возможен с электромеханическим УЗО.
Что лучше заземление или зануление
Основная разница заземления и зануления — то, что в заземлении уровень безопасности обеспечивается снижением напряжения тока, которое происходит очень быстро, а в занулении — от отключения поврежденного участка электрической сети. Поэтому заземление безопаснее и надежнее зануления.
Где нельзя делать заземление
Ни в коем случае нельзя делать заземление путем присоединения кабеля к системе водопровода или отопления. Это может быть опасно не только для жильцов квартиры, но и для соседей.
Как понять что нет заземления
С помощью тестера
Один щуп вставьте в фазу розетки, другой в ноль. При исправной сети прибор покажет значение, примерно равное 220. Теперь одним щупом прикоснитесь к лепестку заземления, вторым к фазе. Если тестер покажет 220 или немного меньше, система заземления работает.
Можно ли прикасаться к заземлению
Запрещается при установке, снятии переносного заземления или выполнения работы касаться проводящих частей заземления. 20.4.
Куда уходит ток в земле
Так как заряд всегда движется по пути наименьшего сопротивления, ток в электрической цепи, соединенной с землей, уходит в незаряженную землю. В результате напряжение в заземленном проводнике становится равным напряжению в нашей планете — то есть ничтожным и безопасным для человека.
Как работает земля фаза ноль
Кратко формулируя: Фаза — проводник, по которому подается ток. Ноль — отводящий проводник, который выравнивает напряжение. Земля — заземление, проводник, который не находится под напряжением и служит для аварийных ситуаций.
Что сначала подключать фазу или ноль
Первым всегда подключается нулевой проводник, а затем подключается фазный провод. Отключается наоборот, сначала фазный, затем нулевой. Это делается с целью обеспечения безопасности. В случае случайного попадания напряжения на токоведущую часть, ток потечет через нулевой проводник, а не через человека.
Как найти ноль без индикатора
Когда вы касаетесь пальцами контакта, а жалом — напряженного провода, то увидите свечение лампочки (при условии, что в сети есть напряжение). Если его нет, то, соответственно, ничего не произойдет.
Какое значение имеет нулевой провод
Роль нулевого провода
Назначение нулевого провода в трехфазных цепях следующее: нулевой провод используется для выравнивания фазных напряжений. Фазное напряжение — это напряжение между нулём и фазным проводом.
Откуда берется 0 в трансформаторе
Обмотки соединяются в звезду внутри трансформатора, общая точка которой (нейтраль) заземляется на трансформаторной подстанции. Отдельным проводником она идет к потребителю. Идут к нему и проводники трех выводов других концов обмоток. Эти три проводника называются «фазами» (L1, L2, L3), а общий проводник — нулем (PEN).
Какое сопротивление должно быть между нулем и землей
Разорвите ноль и меряйте в розетке сопротивление между нулём и заземлением — должна быть бесконечность; между заземлением и естественным заземлителем (или провод до щитка) — должно быть разумным.
Зачем разделять ноль и землю
Для предотвращения воровства электроэнергии, представитель энергонадзора может потребовать, чтобы провод PEN был подключен непосредственно к счетчику и уже после него разделяться на линии проводника PE и рабочего N.
Что будет если отрезать ноль
Если произойдет обрыв общего нуля на стояке подъезда, это может стать причиной выхода бытовой техники из строя. Приводит это к неравенству — в трехфазной схеме питания произойдет перекос фаз и вместо симметричной нагрузки образуется несимметричная, проходящая в четырехпроводной цепи.
Что делать если нет заземления
Способ №1 — Подключение УЗО
Если заземления нет в квартире (не предусмотрено застройщиком), а Вы все равно хотите защитить себя от поражения электрическим током, то лучше всего на время подключить устройство защитного отключения (на фото ниже).
Нужно ли ставить УЗО если нет заземления
Устройство защитного отключения сработает только после прикосновения человека к корпусу электроприбора. Это означает, что если в здании нет технической возможности проложить заземление, УЗО все равно нужно устанавливать, т. к. прибор и в этом случае обеспечивает защиту от поражения электричеством.
Какой провод идет Земля
Защитный проводник (заземляющий, или «земля») — провод, не находящийся под нагрузкой, соединённый с системой заземления и служащий для защиты человека от поражения электрическим током; на схеме обозначается «PE».
Как определить фазу ноль и заземление самому подручными средствами
Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.
Где на вилке фаза и ноль
В том отверстии, где неоновая лампочка в ручке отвертки загорится красным светом, находится фаза L. В том отверстии, где лампочка не светилась — нулевой провод N.
Что будет если замкнуть две разные фазы
Если замкнуть одну и ту же фазу друг с другом, напряжение не появится, но должна сработать защита. Если не замыкать проводники, между ними будет 380 В. В том случае, если фазы разные, по соприкосновении 2-х разных фаз возникнет КЗ. Как следствие, в лучшем случае сгорит предохранитель, а в худшем — подстанция или дом.
Что будет если перепутать фазу и ноль на люстре
Из-за перепутанных проводов лампочки будут работать с мерцанием и вскоре выйдут из строя. В свою очередь, если люстра дополнительно комплектуется вентилятором, то обмотки его электродвигателя при неправильном подключении просто сгорят.
Что будет если в квартире Отгорит ноль
В такой ситуации происходит дисбаланс (перекос по фазе) нагрузок в трехфазной схеме. В случае если ноль отгорел и на трех фазах нагрузка равномерная, например по 5 кВт на каждой фазе — то у каждого потребителя будет напряжение 220В до тех пор, пока один из потребителей не сделает перекос по мощности на своей фазе.
Можно ли совмещать молниезащиту и заземление
Пункт 2.26 РД прямо указывает на необходимость объединения заземлений: «Во всех возможных случаях заземлитель защиты от прямых ударов молнии должен быть объединен с заземлителем электроустановки, указанным в гл. 1.7 ПУЭ.»
Как определить нейтральный провод с помощью мультиметра. Краткое руководство
Устанавливая новую розетку или электрическое соединение в своей комнате, вы можете не знать, как определить нейтральный провод с помощью мультиметра.
Обозначение нейтрального провода среди других для безопасного соединения очень важно. Проверка нейтрального провода также может предотвратить электрические риски, такие как разомкнутая нейтраль (отключенный или ослабленный нейтральный провод).
В этом посте вы узнаете, как определить нейтральный провод и устранить неполадки с обрывом нейтрали в цепи с помощью мультиметра.
Как определить нейтральный провод с помощью мультиметра?
Измерив напряжение между заземляющим проводом и остальными проводами, мы можем идентифицировать нейтральные и находящиеся под напряжением провода по разности напряжений.
Поначалу я не знал живой или нулевой провод и определял их по разным показаниям мультиметра.
Нейтральный провод должен иметь минимальное напряжение при испытании с заземляющим проводом, в то время как провод под напряжением будет показывать 120 или 240 вольт при испытании вдоль заземляющего провода.
Установите мультиметр на высокое напряжение переменного тока, чтобы проверить нейтральный провод. Поместите один щуп на заземляющий провод или любой заземленный объект, а другой щуп один за другим на оставшиеся провода.
Вот пошаговое руководство по определению нейтрального и горячего провода с помощью мультиметра
Меры предосторожности
Поскольку для определения нейтрального провода нам приходится работать с высоковольтными проводами, мы должны носить резиновые или перчатки с нитриловой изоляцией для предотвращения поражения электрическим током, если мы случайно коснемся оголенного конца кабеля.
Определите провод заземления.
Так как нам нужно определить нейтральный провод по разнице напряжений с заземляющим проводом, важно сначала идентифицировать заземляющий провод.
- В трехштыревой розетке заземляющий провод обычно подключается к верхнему или нижнему одиночному отверстию.
- Однако, если ваша домашняя проводка выполнена со стандартным электрическим цветовым кодом, в качестве заземляющего провода используется зеленый, желтый или зеленый с желтой полосой.
Установите мультиметр на переменное напряжение
- Вставьте черный щуп в порт COM , а красный щуп в порт VΩmA на мультиметре.
- Поскольку бытовая техника работает от переменного напряжения, мы должны выбрать настройку напряжения переменного тока на мультиметре, обозначенную как В ~ .
- Установите на циферблате более высокий диапазон переменного напряжения, так как мы должны измерять ток высокого напряжения.
Подсоедините щупы к проводам
- Поскольку мы определили заземляющий провод на первом этапе, наденьте один щуп на его оголенный конец.
- Прикоснитесь другим щупом к оставшимся проводам один за другим. Не допускайте столкновения зондов и провода друг с другом.
Оценить результаты
Подсоедините щуп к проводу заземления, а другой щуп к остальным проводам.
Провод, который дает примерно нулевое напряжение с заземляющим проводом, является нейтральным проводом, поскольку вместо этого нейтраль не подает ток, а обеспечивает путь (петлю) для тока обратно к источнику питания.
Другой провод покажет на мультиметре около 120 или 240 вольт, что означает, что это провод под напряжением.
Как найти разомкнутую нейтраль
Если нейтральный провод в розетке не подключен или не отсоединен от прерывателя или розетки, разомкнутая нейтраль может вызвать падение или повышение напряжения и в конечном итоге сжечь ваш прибор, так как ток обратный путь неисправен.
Мы используем тестер розеток и мультиметр, чтобы найти обрыв нейтрали и устранить эту проблему.
Шаг 1: Найдите разомкнутую нейтраль в розетке.
- Мы используем тестер розеток, чтобы настроить, имеет ли цепь разомкнутую нейтраль. Вставьте тестер в розетку, и при разомкнутой нейтрали будет светиться только крайняя правая лампочка, указывая на то, что подключен только провод под напряжением, а нейтраль отсутствует.
- Вы можете найти знак разомкнутой нейтрали на тестере розеток и сравнить их с горящими лампочками.
- Также измерьте напряжение между клеммами под напряжением и нейтралью розетки с помощью мультиметра. Если показания превышают максимальное питание ( 120 или 240 вольт ), проблема с проводкой.
- Например, ваша домашняя распределительная система обеспечивает 120 В в розетку, а ваш мультиметр показывает около 100 вольт между нейтральным и токоведущим проводами.
Где-то в цепи имеется слабое соединение нейтрального провода, препятствующее прохождению максимального тока.
Шаг 2: Проверьте другие розетки, чтобы найти разомкнутую нейтраль.
- Вы должны знать направление проводки и от какой розетки провода идут к другой розетке в вашей комнате. Вставьте тестер в каждую розетку и проверьте, есть ли у дополнительных розеток разомкнутая нейтраль.
- С помощью мультиметра проверьте целостность нулевого провода, показав на тестере розеток знаки обрыва нейтрали от одной розетки к другой.
Если вы не можете идентифицировать нейтральный провод, следуйте краткому руководству в начале этого поста .
Шаг 3: Устранение неполадок
Если мультиметр показывает разрыв между нейтральным проводом двух розеток, значит, имеется проблема с нейтральным проводом между двумя проверяемыми точками.
Осмотрите и найдите отсоединенный, ослабленный или оборванный нейтральный провод и подключите его к соответствующей клемме или разъему.
Как узнать, есть ли у меня нейтральный провод?
- Цвет провода: Используя мультиметр или тестер розеток, вы можете определить нейтральный провод по цвету. Откройте розетку и проверьте, подключен ли синий или белый провод к розетке, обычно используемой в качестве нейтрали.
- Проверка целостности цепи: Используйте мультиметр и проверьте целостность цепи между левым и правым отверстиями розетки, так как одно из них является клеммой нейтрального провода. Если мультиметр показывает соединение, значит, нейтральный провод доступен.
- Измерение напряжения: Вы можете определить нейтральный провод, проверив напряжение между землей и другими проводами. От земли до нейтрали мультиметр должен показывать от нуля до нескольких вольт и высокого напряжения, такого как 120 или 240 вольт , между землей и проводом под напряжением.
Как проверить, работает ли нейтральный провод
С помощью мультиметра можно определить, работает ли нейтральный провод.
- Установите мультиметр на Напряжение переменного тока . Подсоедините один щуп к проводу под напряжением, а другой к проводу нейтрали и заземления и измерьте оба показания.
- Если нейтральный провод исправен, вы получите одинаковые показания от под напряжением до нейтрали и под напряжением до земли .
- Если мультиметр показывает довольно низкое напряжение между фазой-нейтралью и фазой-землей, проблема с проводкой нейтрали.
- Вставьте тестер розетки в розетку или розетку, определите светящиеся огни и сравните его с данными, указанными на тестере. Если светится крайняя левая лампочка, то работает нейтраль; в противном случае он недоступен.
Какого цвета нейтральный провод?
Обычно нейтраль — это синий или белый , под напряжением — коричневый или черный , а заземление — зеленый, желтый, или — оголенный провод .
Как проверить нейтральный провод без мультиметра
Вы также можете проверить, правильно ли установлен или работает нейтральный провод, без мультиметра. Возьмите патрон с лампой и вставьте его провод в отверстие под напряжением и нейтралью.
Если лампочка горит, оба провода исправны. В противном случае снимите крышку розетки и определите, какой провод неисправен.
Таким же образом можно проверить наличие заземления. Подсоедините провода патрона лампы к заземлению и клемме под напряжением розетки.
В заземленной цепи лампочка будет светиться. В противном случае этого не произойдет, что указывает на недоступный провод заземления.
Зачем нужен нейтральный провод?
Нейтральный провод является важным компонентом цепи, по которому ток передается от цепи к проводу заземления и обратно к основному источнику питания.
Нейтральный провод необходим для обеспечения непрерывного пути при движении тока в контуре. Ток течет обратно от устройства к розетке, а затем к источнику питания через нейтральный провод.
Провод под напряжением передает ток от основного источника питания к розетке для питания приборов. Нейтральный провод возвращает ток от устройства к источнику питания, чтобы замкнуть цепь (петлю).
Отсоединенный или поврежденный нейтральный провод может вызвать дисбаланс напряжения в электрической системе и привести к возгоранию ваших приборов.
Как и в США, источник питания разделен на две фазы под напряжением, каждая из которых несет 120 В , с одним нейтральным проводом. При наличии разомкнутой нейтрали одна розетка получает лишнее напряжение, а другая может столкнуться с обеднением. В таких случаях свет в одной комнате или розетке может быть тусклым, а в других довольно ярким.
Заключение
Нулевой провод должен быть обязательно установлен в электрической системе для правильного функционирования цепи. Вы можете сделать безопасное соединение в розетке, определив нейтральный провод.
Вы можете использовать мультиметр, чтобы найти нейтральный провод, или детектор розетки, чтобы найти обрыв нейтрали. Это руководство поможет вам определить нейтральный провод и устранить обрыв нейтрали в соединениях вашей комнаты.
Связанные руководства:
- Проверка заземления с помощью мультиметра
- Как проверить провод без мультиметра
- Как отследить провод с помощью мультиметра
Что такое нейтральный провод (все, что вам нужно знать)
мы не знаем нам не нужно слишком много думать о наших электрических проводах, потому что они просто работают в фоновом режиме. Мы используем эти электрические провода каждый раз, когда щелкаем выключателем, подключаем зарядное устройство для телефона или включаем микроволновую печь.
Если вы живете в недавно построенном доме или думаете о его строительстве, вы, вероятно, слышали термин «нейтральный провод». Хотя большинство из нас знает, что он делает, не все из нас уверены, что это такое. В этом блоге мы более подробно рассмотрим нейтральные провода, что они делают и почему они важны в нашем доме.
Нейтральный провод — это провод, по которому цепь возвращается к первоначальному источнику питания. Нейтральные электрические провода являются жизненно важным компонентом любой электрической системы. Они обеспечивают эффективный способ безопасной передачи электроэнергии от источника к розеткам, оборудованию и приборам. Нейтральный провод обычно имеет белую или серую внешнюю изоляцию, а токоведущие или горячие провода обычно имеют черную или красную изоляцию.
Нулевой провод предназначен для соединения заземляющего проводника в цепи обратно с главным сервисным щитом. В хорошо построенной цепи электричество будет проходить как по горячим, так и по нейтральным проводам, чтобы достичь места назначения. Без надлежащего функционирования обоих этих проводов это было бы небезопасно для людей и объектов, находящихся поблизости, поскольку они могут быть поражены электрическим током из-за оголенного провода под напряжением.
Нейтральные электрические провода следует использовать с осторожностью, поскольку в определенных условиях они находятся под напряжением из-за их основной роли в цепях заземления.
Нейтральный провод обычно белого цвета
Существует множество стандартов идентификации проводов, многие из которых основаны на цветовых кодах электрических проводов. Однако не все цветовые коды электропроводки одинаковы, а некоторые даже противоречат друг другу. Подавляющее большинство электрических систем имеют уникальный цветной пластиковый экран на отдельных проводах шнура. Это позволяет поддерживать электрический ток, содержащийся в проводе. Это также упрощает просмотр того, что представляет собой каждый провод, что упрощает работу с ними. Нейтральный провод в большинстве типичных систем переменного тока белого цвета.
Получаем ли мы удар током от нейтрального провода?
Можем ли мы получить удар током от нейтрального провода? Это вопрос, который многие задавали в отношении проводки в наших домах и на предприятиях. Ответ на этот вопрос и да, и нет. С одной стороны, нейтральный провод несет электричество, но он не горячий и не «живой», как другие провода в вашей цепи. Он не несет того же напряжения, что и провод под напряжением, поэтому вас не ударит током, если вы коснетесь его напрямую.
Однако поражение электрическим током может произойти от нейтрального провода, если между двумя проводами в цепи имеется дисбаланс. Если через один из этих проводов проходит слишком большой ток, это может вызвать электрическую дугу, что может привести к поражению электрическим током, если вы соприкоснетесь с ним.
Нужно ли подключать нейтральный провод к земле?
Вопрос о том, нужно ли заземлять нулевой провод, является распространенным среди домашних электриков. В целом ответ положительный — соединение нулевого провода с землей является важной мерой безопасности. Основной целью подключения этого провода к земле является защита от возможных поражений электрическим током и пожаров, вызванных непреднамеренным контактом с проводами под напряжением или неисправной проводкой.
Подключение нейтрального провода может предотвратить короткое замыкание в случаях, когда горячий и нейтральный провода каким-либо образом перекрещиваются. Если эти два провода не заземлены, они будут под напряжением и вызовут искрение. Это искрение может привести к значительным повреждениям, таким как расплавление изоляции и искрение из электрических розеток, что увеличивает риск возгорания. Кроме того, без заземления слишком много электричества может проходить через другие объекты, через которые не должно проходить электричество.
В чем разница между нейтралью и землей?
При электропроводке дома или любого другого сооружения важно понимать разницу между нейтральным и заземляющим проводами. Нейтральный провод — это электрический проводник, по которому ток от источника питания поступает обратно к сервисному щитку. Это помогает сбалансировать количество электричества, протекающего через любую цепь. С другой стороны, заземляющий провод передает избыточное электричество от электрических устройств в землю, что предотвращает поражение электрическим током или возгорание при неисправности устройства.
Наиболее распространенным типом нейтрального провода является белая изолированная жила с оребрением по всей длине, тогда как заземляющие провода обычно представляют собой неизолированные медные жилы, которые иногда также могут быть зеленого цвета. Оба типа проводов всегда должны быть надежно подключены к соответствующим розеткам и приборам, чтобы они функционировали должным образом.
Заключительные мысли
В заключение отметим, что нейтральный электрический провод является важной частью любой электрической системы. Без него ток будет течь бесконтрольно и может привести к серьезным травмам или повреждению имущества. Правильная установка нейтрального провода очень важна, так как неправильная установка может быть опасной. Знание важности нейтральных проводов может помочь людям убедиться, что они правильно подключены и безопасны в своих домах. Если после прочтения этой статьи у вас остались вопросы о нулевых проводах, обязательно обратитесь к электрику за дополнительной информацией.
D&F Liquidators
D&F Liquidators уже более 30 лет обслуживает потребности в электротехнических строительных материалах. Это международный информационный центр с помещением площадью 180 000 квадратных метров, расположенным в Хейворде, Калифорния. Он хранит обширный перечень электрических разъемов, фитингов для кабелепроводов, автоматических выключателей, распределительных коробок, проводов, защитных выключателей и т.
