Как подключить бойлер к электричеству без заземления: УЗО для бойлера – как подключить водонагреватель без заземления?

Содержание

УЗО для бойлера – как подключить водонагреватель без заземления?

Как работает УЗО и в чём его необходимость?

Во-первых, надо понимать разницу между УЗО и автоматическими выключателями.

Автомат является основной защитой питающей сети. В случае возникновения сверхтоков в момент перегруза или короткого замыкания, коммутационный аппарат отреагирует на превышение тока и отключится, отсекая аварийный участок и спасая всю сеть от повреждения.

Основной функцией УЗО является защита не сети, а человека и реагирует это устройство на малые величины токов утечки. Каким образом это происходит?

В наших домах сейчас огромное количество различной бытовой техники, и некоторые приборы имеют достаточно большую мощность. У электрической проводки срок эксплуатации не вечный, чем дольше она находится в работе, тем больше вероятность выхода из строя изоляции. Повреждение изоляционного слоя влечёт за собой соединение проводки с землёй, в результате меняется путь движения тока, теперь он утекает на землю. И в некоторых случаях проводником для токовой утечки может стать человек.

Нагляднее про принцип работы устройства на видео:

Современные стиральные машины и водонагреватели считаются техникой с повышенным классом энергопотребления. Максимальную мощность они берут в тот период, когда работает ТЭН и происходит нагрев воды (порядка 3-3,5 кВт). Для электрической проводки это очень большая нагрузка, которая может вызывать преждевременное старение изоляции.

Предположим, в стиральной машине произошёл пробой изоляционного слоя, в результате чего корпус оказался под напряжением. Прикоснувшись к машинке, человек может попасть под действие электричества.

Чтобы защитить себя от подобной ситуации, и требуется поставить УЗО для стиральной машины.

При появлении токовой утечки на землю, устройство отключится и прекратит подачу напряжения.

С потребителем УЗО подключается в одну цепь последовательно, а принцип его действия основывается на измерении разницы входной и выходной токовых величин.

В идеале она должна равняться нулю, то есть, какая величина тока зашла, такая и вышла. Как только происходит утечка, на выходе будет уже другое показание, меньшее ровно на величину ушедшего по другому пути тока. Соответственно поменяется измеряемая разница. Как только токовая утечка достигнет величины, на которую рассчитано устройство, оно сразу же среагирует и отключится.

В подключении устройства особых сложностей нет. В схеме сначала идёт автоматический выключатель, после него УЗО, с выходных контактов которого провода отходят к потребителю, то есть питающей розетке на стиральную машину или бойлер.

Особенности применения дифавтоматов

Чтобы не монтировать по отдельности УЗО и автомат для стиральной машины или для бойлера, можно эти два коммутационных аппарата заменить одним устройством. Это весьма популярный, получивший широкое применение в электрической бытовой сети дифференциальный автомат.

Устройство является комбинированным в одном корпусе и совмещающим защитное действие и УЗО, и автомата.

Дифавтомат имеет один недостаток, это высокая цена. Именно поэтому многие предпочитают ему два поставленных последовательно коммутационных аппарата (УЗО и обычный автоматический выключатель).

Но стоит только представить, сколько понадобится автоматов и УЗО для ванной, если у некоторых там располагаются и стиральная машинка, и водонагреватель, и электрический котёл. А в частных домах зачастую помещение является смежным с баней, где есть печь. Какой должен быть распределительный щиток, чтобы уместить в себе такое количество автоматики. Может получиться так, что на дин-рейке не хватит места для всех устройств. Поэтому и рекомендуется ставить на стиральную машинку, бойлер и другую бытовую технику в ванной комнате отдельный дифавтомат.

За и против УЗО или дифавтоматов на следующем видео:

Параметры и характеристики дифавтоматов

Чтобы определиться, какое УЗО устанавливать для стиральной машинки или водонагревателя, сначала ознакомьтесь с основными параметрами и характеристиками устройства:

  • В зависимости от того, в какой сети будет устанавливаться дифавтомат (однофазной или трёхфазной), выбирается двухполюсное устройство (на рабочее напряжение 220 В) либо четырёхполюсное (380 В).
    Обратите внимание, номинальное рабочее напряжение обязательно должно быть указано на корпусе устройства.

  • Номинальный ток. Это величина тока, измеряемая в амперах, которая может проходить через коммутационный аппарат в течение длительного времени его работы. Стандартный ряд номинальных токов выглядит следующим образом: 6, 10, 16, 20, 32, 40, 50, 63 А.
  • Время-токовая характеристика («В», «С» или «D»), этот параметр выражает зависимость времени срабатывания автомата от протекающего по нему тока.
  • Номинальный дифференциальный ток. Это величина токовой утечки, на которую отреагирует дифавтомат и отключится. Также существует стандартный ряд дифференциального тока – 10, 30, 100, 300, 500 мА.
  • Номинальная способность отключения. Этот параметр представляет собой максимальную величину тока короткого замыкания, которую дифференциальный автомат способен отключать и оставаться после этого в рабочем состоянии.
  • Температурный диапазон. Он, как правило, варьируется от – 20 градусов до + 45.

Все эти параметры указаны на корпусе устройства.

Там вы найдёте схему подключения, величину номинальной частоты электросети (50 Гц), тип встроенного УЗО (электронное или электромеханическое).

Также дифференциальные автоматы бывают трёх типов в зависимости от формы токовой утечки, на которую они реагируют:

  • «А» – для переменной синусоидальной и постоянной пульсирующей форм тока.
  • «АС» – для переменной синусоидальной токовой утечки.
  • «В» – для переменной синусоидальной, постоянной пульсирующей и выпрямленной форм токовой утечки.

Выбор устройства защиты

На основании вышеприведенных характеристик выбирается УЗО, но не забудьте учесть условия ванной комнаты (повышенную влажность).

Отдавайте предпочтение устройствам типа «А», которое реагирует на переменный и постоянный ток. Несмотря на то, что в нашей электросети протекает синусоидальный переменный ток, современная бытовая техника оборудована специальными блоками питания на электронных полупроводниковых элементах.

За счёт этого синусоида переменного тока в блоке питания преобразуется в импульсный полупериод. И если утечка будет именно такого характера, то более дешёвое устройство типа «АС» не отреагирует на неё и не сработает.

Внимательно рассмотрите паспорта на стиральную машину и водонагреватель, когда соберётесь покупать УЗО.

Именно для техники, устанавливаемой в ванную комнату, производители указывают тип нужного устройства, чаще всего это «А».

Некоторые дифференциальные автоматы имеют в конструктивном исполнении дополнительный блок, с помощью которого происходит отключение потребителей при обрыве в сети нулевого провода.

Для бытовой техники в ванных комнатах рекомендуется устанавливать УЗО с номинальным дифференциальным током 10 мА. По параметру время-токовой характеристики предпочтителен тип «С».

Если не уверены в том, что сможете самостоятельно выбрать защитное устройство, то отправляйтесь за покупкой в торговые сети, которые имеют хорошую репутацию.

Квалифицированные продавцы-консультанты окажут вам необходимую помощь, подскажут какому заводу-изготовителю отдать предпочтение, подберут подходящее устройство согласно вашим финансовым возможностям.

Зачем нужно заземление

Если на корпус, или в емкость с водой, пробьет фаза — полезный электроприбор превратится в настоящего убийцу. Представьте, что вы находитесь в набранной ванне или стоите под включенным душем. А вода неожиданно становится источником питания с напряжением 220 вольт.

Причем попадание напряжения на корпус или в бак с водой происходит не по причине перетертой изоляции проводки, или неисправности платы управления. Любой бойлер оснащен электрическим нагревателем (ТЭНом), который всегда находится в воде. Стоит получить небольшое повреждение внутренней изоляции, или нарушить корпус ТЭНа по причине коррозии, вода сразу попадает под напряжение.

Все разговоры о том, что вода течет по стальным трубам, которые имеют контакт с физической «землей» — беспочвенны.

Во-первых: неизвестно, где находится ближайшая точка контакта трубы с «землей», а вы расположены рядом с бойлером. Так что электроток в первую очередь выберет мокрое человеческое тело в качестве проводника.

Во-вторых: в любом доме, даже старой постройки, большая часть стальных труб давно заменена на полипропиленовые. Так что контакта с «физической» землей может не быть вовсе.

Поэтому, заземление вашего бойлера — вопрос вашей же ответственности и безопасности.

Любой водонагреватель имеет в сетевом шнуре третий провод — для подключения к правильной розетке с заземлением. Кроме того, во многих моделях можно найти выделенный контакт шины заземления. В соответствии с требованиями ПУЭ, провод имеет желто-зеленую маркировку.

Если водонагреватель устанавливается специализированной бригадой

Казалось бы, не о чем беспокоиться. Профессионалы сделают все как надо. Но это не всегда справедливо. В первую очередь, необходимо проверить в договоре о проведение работ: есть ли вообще раздел о подключении к защитному заземлению.

Поставив свою подпись под таким документом, бригадир несет ответственность (включая уголовную) за безопасность эксплуатации. Перед началом работ, поинтересуйтесь у установщиков: к чему будет подключена «земля» бойлера. Возможно, в вашем жилище вообще нет рабочего заземления. Тогда «мастера» используют в качестве земли, рабочий ноль.

Важно! Применение рабочего нуля вместо защитного заземления, равно как и соединение «земли» с «нулем» в щите питания — недопустимо!

Если установщики предложат вам такой вариант — либо не заключайте с ними договор, либо потребуйте иной схемы заземления. После проведения работ необходимо проверить правильность подключения «земли». Для этого произведите замер напряжения (с помощью мультиметра) сначала между фазой и нулем, затем между фазой и контактами, на которые подключено заземление бойлера. Не вдаваясь в подробности — напряжение должно немного отличаться. Если при замерах потенциал одинаковый (например, 219 вольт в обоих случаях), ваш бойлер будет работать без заземления!

Самостоятельное заземление водонагревателя

Когда речь идет о безопасности — надежнее выполнить работы самостоятельно. Причем в зависимости от места установки бойлера, способы обеспечения безопасности немного отличаются.

  1. Как заземлить водонагреватель на даче или в частном доме? Вне зависимости от того, оборудовано помещение штатной шиной «земли», или нет, подключить ее к электроприбору не составит труда. Грунт находится под ногами в буквальном смысле. Вам необходимо выбрать во дворе место, где в будущем не будут проводиться земляные работы, и установить контур заземления.
    Выкопать по контуру треугольник со стороной 1 метр, забить по углам стальные трубы (профили уголки) и соединить их между собой с помощью сварки.

    Получится самое настоящее защитное заземление, которое вы используете не только для защиты от бойлера, но и для всего жилища. Схематично это выглядит так:

    Далее заводим проводник в дом, организуем щиток с клеммной колодкой для заземления электроприборов. В первую очередь тянем провод к розетке, в которую будет подключаться нагреватель. Если на корпусе есть отдельный контакт для «земли» — подключаем и его.
    Кроме того, бойлер должен быть подключен через УЗО. После устройства защитного отключения, монтируется обыкновенный автомат, с током срабатывания меньшим, чем вводной автомат на входе в дом.
  2. Как работает заземление на водонагреватель, если сделать его самостоятельно?
    Когда фаза будет иметь контакт с корпусом, то через защитную «землю» произойдет фактическое короткое замыкание. Сработает автомат, и разъединит фазный провод. Если напряжения на корпусе недостаточно для срабатывания защиты, а вы находитесь в душевой кабинке, сопротивление по линии бойлер — вода — ваше тело, существенно выше, чем по контуру заземления. Вы ничего не почувствуете, поражения электротоком не произойдет.
    В данном случае сработает УЗО, реагирующее на утечку тока через корпус.
  3. Как заземлить водонагреватель в квартире, если штатной «земли» нет? Есть два способа, легальный и нелегальный. Правильный способ — организовать от вашей квартиры до ближайшего палисадника у подъезда прочную шину из арматуры. В земле построить настоящий контур заземления, и соединить эту конструкцию с вашим бойлером. На деле, такое решение возможно не всегда.
    Способ полулегальный противоречит ПУЭ, но по крайней мере делает эксплуатацию бойлера более безопасной. Необходимо найти в квартире шахту прохождения магистрального водовода горячего водоснабжения. Затем убедиться в том, что эта труба вся стальная (как правило, это так), и она закопана в землю. На таких трубах есть перемычки для крепления за стену. Именно на этой полоске металла можно организовать контактную площадку. Подключив туда корпус бойлера, вы фактически полноценно его заземлите. Если такой возможности нет — необходимо зачистить участок трубы от краски, и прикрутить контактный зажим.
    Однако при такой организации «земли» следует придерживаться важного правила: Когда бойлер греется — вы им не пользуетесь. После нагрева отсоединяете его от питания (автоматом, или выдернув из розетки), и можно лезть в ванну.

Если и такой способ невозможен — откажитесь от установки бойлера. Водонагреватель включать без заземления недопустимо!

Схема подключения УЗО – устройства защитного отключения

Схема подключения УЗО зависит от нескольких факторов. У различных производителей соответственно и различное внутреннее устройство УЗО. В зависимости от устройства схема подключения может меняться

Где у УЗО вход и выход, а где фаза и ноль

Как устанавливать УЗО: до или после автоматического выключателя

Схема подключения УЗО в однофазной сети

С защитным заземлением

Без защитного заземления

УЗО – схема подключения в трехфазной сети

С защитным заземлением

Без защитного заземления

Где у УЗО вход и выход. Где у УЗО фаза и ноль.

Вход и выход, фаза и ноль у двухполюсного однофазного УЗО

Расположение контактов для соединения питающего и отходящего на электрические приборы кабелей, а также расположение фазных и нулевого проводников у УЗО зависит от его производителя и соответственно от того как оно устроено.

Существуют два вида УЗО, различающиеся своими характеристиками. Во-первых, электромеханические УЗО, которые работают даже при обрыве нулевого проводника. Во-вторых, электронные более дешевые УЗО, каковые прекращают обеспечивать защиту при обрыве нуля.

УЗО могут быть двухполюсными, предназначенными для однофазной сети. А также с четырьмя полюсами, для трехфазной сети.

Фаза и ноль, вход и выход у двухполюсного однофазного электромеханического УЗО

К примеру, в электромеханическом двухполюсном УЗО производства компании ABB входной и выходящий кабели можно подключать как снизу, так и сверху. Фаза и ноль подключаются хоть слева, хоть справа. Это можно увидеть на схеме подключения нанесённой на корпус УЗО.

Вход первого проводника обозначен цифрой 1, выход этого же проводника цифрой 2. Вход второго проводника обозначен цифрой 3, выход цифрой 4. На схеме мы видим сверху цифры 1/2 и 3/4, а снизу 2/1 и 4/3. Значит входы 1 и 3, а также выходы 2 и 4 могут быть выполнены и снизу и сверху.

На схеме нет обозначения нулевого проводника буквы N. Вместо буквы изображены цифры входа и выхода второго проводника 3/4 и 4/3. Значит нулевой и фазный проводники мы можем подключить хоть справа, хоть слева.

Естественно, если мы подключаем фазный проводник сверху, то и нулевой мы должны подключить сверху. Если мы ведем подключение снизу, то вход обоих проводников должен быть снизу.

Это же правило справедливо и для подключения двухполюсных электромеханических УЗО некоторых других производителей. Но важно в каждом конкретном случае изучить схему подключения, обозначенную на корпусе.

Схема подключения и устройства электромеханического двухполюсного узо abb f202

Вход и выход, фаза и ноль у двухполюсного однофазного электронного УЗО

При подключении электронного двухполюсного УЗО расположение контактов входа, выхода, а также фазы и нуля строго ограниченны. Подключение питающего кабеля проводится только сверху (в некоторых случаях только снизу), нулевой проводник N подключается только справа или только слева. Эти особенности подключения также обозначены на схеме подключения УЗО, изображенной на корпусе.

На схеме подключения УЗО ВД1-63 мы видим что вход фазного проводника обозначенный цифрой 1 находится наверху слева, а выход обозначенный цифрой 2 слева снизу. Вход и выход нулевого проводника обозначенный буквой N находится справа.

Вход фазного проводника в данном случае сверху, а выход снизу. Значит и нулевой проводник должен входить сверху, а выходить снизу.

На схеме подключения электронного УЗО Schneider Electric вход фазного проводника 1 находится справа вверху, выход 2 справа внизу. То есть вход нулевого проводника N слева сверху, а выход N слева снизу.

Схема подключения и устройства электронного двухполюсного узо Schneider Electric

Схема подключения и устройства электронного двухполюсного узо ИЭК ВД1-63

Вход и выход, фаза и ноль у четырехполюсного трехфазного УЗО

Подключение питающих проводников к четырехполюсному электромеханическому УЗО в трехфазной сети возможно и сверху и снизу. Подключение же нулевой жилы, в отличии от двухполюсного электромеханического УЗО, конкретно обозначено на контактной клемме латинской буквой N. Безусловно, все подробности подключения нужно смотреть на схеме, нарисованной на корпусе. Поскольку у разных производителей могут существовать отличия.

Схема подключения и устройства электромеханического четырехполюсного узо abb f204

На электронных четырехполюсных УЗО подключение нуля также отмечено буквой N на клемме. Вход же и выход надо подключать строго по схеме подключения.

Схема подключения и устройства электронного четырехполюсного узо ИЭК ВД1-63

Схема подключения и устройства электронного четырехполюсного УЗО

Установка УЗО: до или после автомата

Как нужно подключать УЗО — до или после автоматического выключателя? Несомненно, что каждое УЗО должно быть защищено автоматом, так как само устройство не обладает защитой от сверхтоков. Автомат может быть установлен как до, так и после УЗО. В любом из вариантов подключения автомат отключится до того, как УЗО перегорит. Конечно же, если был проведен качественный монтаж из надежных материалов.

Это справедливо и для двухполюсного, и для четырехполюсного УЗО. Нет разницы электромеханическое ли УЗО, или электронное. Также не важно, какой при этом применяется автомат – однополюсный или двухполюсный для двухполюсного УЗО или же трехполюсный или четырехполюсный для четырехполюсного УЗО.

Для удобства монтажа в большинстве случаев при подключении связки из одного УЗО и одного автомата двухполюсное УЗО подключается после автомата. Это дает возможность подключить жилы кабеля, идущего к электроприборам, непосредственно в обе клеммы УЗО без использования нулевой шины и лишнего удлинения одной из жил кабеля. Если поступить наоборот, то это не будет ошибкой, но усложнит хитросплетение проводов, что может привести к ошибке при подключении и обслуживании.

Когда применяется бюджетная схема с одним УЗО и несколькими автоматами, УЗО подключается до автоматов. Несомненно, схема подключения УЗО после нескольких автоматов невозможна и неработоспособна.

Нужно учитывать, что после каждого группового УЗО нулевой проводник должен подключаться к отдельной нулевой шине. От шины нулевой проводник расходится на линии, защищаемые автоматами, подключенными непосредственно от этого же УЗО. Если перепутать нулевые жилы различных групп автоматов, будет происходить ложное срабатывание УЗО.

Четырехполюсное УЗО – до или после автоматического выключателя

Четырехполюсное УЗО удобно подключать хоть до, хоть после автомата. При одном УЗО и одном автомате это не приводит к усложнению схемы. При подключении нескольких автоматов на одно УЗО автоматы подключаются после УЗО, как и в случае с однофазным УЗО. Впрочем, в быту практически не приходится подключать несколько трехфазных автоматов на одно четырехполюсное УЗО. В бытовых условиях при использовании трехфазной сети или совсем нет трехфазных электроприборов или же их очень мало. Обычно, это трехфазные электроплиты или большие станки.

Схема подключения УЗО в однофазной сети

Схема подключения УЗО в однофазной сети без заземления

В однофазной сети без заземления УЗО подключается, учитывая все изложенные выше требования. Отсутствие защитного заземляющего проводника не помешает устройству осуществить защиту от удара электрическим током. Отключение УЗО произойдет лишь при непосредственном контакте какой-либо части тела человека или животного с фазным проводником. В результате после кратковременного удара эл. током, УЗО разорвет сеть, что предотвратит возможные трагические последствия.

Номинальный ток(In) УЗО должен быть равен или быть больше номинального тока автомата или суммы токов группы автоматов. И он должен быть только больше, если применяются недорогие автоматы и УЗО.

Нужно учитывать, если номинальный ток вводного автомата меньше или равен номинальному току нижерасположеного УЗО, то оно защищено. То есть если In вводного автомата 25 ампер, то все УЗО с In 40 ампер будут защищены вводным автоматом. Несмотря на то, что после этих УЗО будут расположены по пять автоматов с номинальным током 16 ампер, а значит с суммой токов 80 ампер.

Схема подключения УЗО в однофазной сети с заземлением

В однофазной сети с заземлением подключение УЗО проводится аналогично. В схему лишь добавляется заземляющий защитный проводник, идущий на электроприборы, минуя все коммутирующие аппараты.

При применении защитного заземления, УЗО отключится при малейшем контакте фазного проводника с токопроводящим корпусом электроприбора. Даже если этого контакта будет недостаточно для отключения автоматического выключателя.

Если в доме нет системы защитного заземления и к вводному автомату подходит двухжильный кабель, а во внутренней проводке применен трехжильный, то заземляющий проводник не нужно никуда подсоединять.

Схема подключения УЗО в трехфазной сети

Схема подключения УЗО в трехфазной сети без заземления

Ниже приведена примерная примитивная схема подключения двухполюсных и четырехполюсных УЗО в трехфазной четырехжильной сети без защитного заземления. Если есть трехфазные электроприборы не требующие присоединения нулевого проводника, к УЗО он все равно присоединяется. Нулевой проводник в любом случае нужен, так как он обеспечивает корректную работу УЗО.

Для комфортного проживания в доме, когда хочется постоянно пользоваться горячей водой, а не зависеть от ремонтного графика монополистов, способных отключить эту воду на неизвестное количество дней, многие задумываются о приобретении бойлера.

Чаще всего выбор падает в сторону накопительного водонагревателя. Они бывают разных фирм Аристон, Дражице, Бакси и т.д., форм и конструкций — плоскими, цилиндрическими или вытянутыми.

Монтаж труб холодной и горячей воды у них может и отличаться, однако подключаются в сеть 220В они все однотипно.

Многие ошибочно полагают, для того чтобы подключить бойлер, достаточно воткнуть вилку в розетку и о большем не беспокоиться. Однако забывают, что именно в бойлере, в случае нарушения изоляции, через воду может произойти непосредственный контакт электричества с человеком.

На что следует обратить особое внимание при подключении бойлера:

  • выбор сечения питающего кабеля (зависит от мощности бойлера)
  • выбор автоматического выключателя для питания эл. сети бойлера
  • выбор розетки

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности. А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.

Если в ней написано, что данный бойлер можно подключать двумя способами

  • и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

Установка УЗО

В питающей линии бойлера обязательна установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Самый простой вариант — это покупка УЗО розетки.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

А если есть заземляющий проводник, то УЗО отработает сразу после подачи напряжения на титан, не дожидаясь вашего касания. Вот и вся разница. >Схемы подключения

Схема подключения бойлера через розетку:

Электрическая схема водонагревателя:

Условная схема без розетки напрямую с щитка:

Ошибки при подключении и эксплуатации

  • установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть «выбита».

  • частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.

Поэтому всегда, прежде чем вытащить вилку отключайте нагрузку штатными приборами управления на самом бойлере.

  • нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

  • подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф. автомат, он заменит оба прибора.

Поделись с друзьями:

Заземление. Что делать, если питающая линия — двухпроводная.

В данной статье мы разберем подробно вопрос как правильно подключить УЗО(Устройство защитного отключения) в двухпроводной системе электроснабжения.

В своей работе нам часто приходится сталкиваться с такой ситуацией, когда на объекте полностью не заземлено электрооборудование, либо заземлено не правильно. Чаще всего такое встречается в квартирах, жилах домах, офисах и магазинах, которые находятся в старых строениях, где проводка не менялась десятилетиями. На одних объектах вся проводка сделана двухжильными проводами (или четырехжильными для трехфазных потребителей), то есть отсутствует третий (или пятый для трехфазных сетей) защитный заземляющий проводник. В этом случае сразу все понятно. Вердикт — оборудование не заземлено.

В других случаях, внутренняя проводка сделана как положено трехжильными кабелями (пятижильными для трехфазного оборудования) и все электроустановки и электроустановочные изделия (розетки) подключены к защитному заземляющему проводнику. Казалось бы, все заземлено и безопасно. Но так можно подумать, проведя только беглый осмотр электроустановок. Заглянув в распределительный щиток, мы замечаем, что там отсутствует заземляющая шина РЕ, а нулевые рабочие и нулевые защитные проводники подключены к общей шине.

Такая система заземления носит название TN-C (более подробно о системах заземления можно ознакомиться ), а шина, которая совмещает в себе нулевые рабочие и нулевые защитные проводники называется PEN шиной. (См. рисунок 1). Более точно эту схему можно назвать защитным занулением, а не заземлением. Минусом такой схемы подключения заземления является то, что в такой схеме не будет работать УЗО. Для того, чтобы заземление было выполнено правильно и у нас появилась возможность установить защиту от токов утечки (УЗО) необходимо из системы заземления TN-C сделать систему заземления TN-C-S. В этой системе, только часть линии питания будет совмещать в одном проводнике нулевой рабочий и нулевой защитный проводники. В нашем случае целесообразно будет сделать два щитка.(См. рисунок 2). Первый щиток будет вводным. В нем мы и произведем разделение совмещенного нулевого рабочего и нулевого защитного проводника (PEN-проводник) на отдельные проводники (N-проводник и РЕ-проводник). Для этого в вводном устройстве устанавливаем две шины. Одна шина будет предназначена для подключения нулевого защитного проводника (шина РЕ), другая для подключения нулевого рабочего проводника (Шина N). Если корпус щита металлический, то шина, предназначенная для подключения нулевого рабочего проводника, должна быть электрически изолирована от него. На практике это реализуется тем, что шина крепится к корпусу щитка через изоляторы. Так же в вводном щитке мы устанавливаем вводной автомат, к которому будем подключать фазные проводники. Особо отмечаем, что PEN-проводник в месте разделения подключается к шине РЕ, а между шиной РЕ и шиной N необходимо установить перемычку. Второй щиток будет распределительным. В нем мы устанавливаем аппараты защиты для отходящих линий (автоматические выключатели, предохранители, УЗО и т. д.) и такие же две шины, как и в вводном щитке. Только здесь между ними уже не должно быть ни какой перемычки. Шина N, как и в вводном щитке должна быть изолирована от корпуса щитка (если щиток металлический).
Теперь, реализовав систему заземления TN-C-S, мы можем выполнить заземления электрооборудования, подключив нулевые рабочие проводники к шине N, а нулевые защитные проводники соответствующих отходящих линий — к шине РЕ. Именно в такой схеме подключения будет правильно работать УЗО, что обеспечит защиту от токов утечки, например, при повреждении изоляции электроустановки.

Подключение водонагревателя без заземления

Для привыкшего к комфорту человека отсутствие горячей воды даже в течение нескольких часов представляется катастрофой. Огромное разнообразие бытовых нагревательные устройств, в совокупности с доступной ценой, делают покупку и установку приборов простым способом решить проблему горячего водоснабжения. Однако, при монтаже, неопытные пользователи по халатности или незнанию «забывают» сделать заземление водонагревателя.

Накопительные водонагреватели – бойлеры

К чему приводит нарушение правил подключения к электросети, отсутствие заземления, а также как правильно сделать защиту от поражения током своими руками, рассказано в статье.

Для чего заземляют водонагреватель

Вода, поступающая в систему водоснабжения, является хорошим проводником, а электронагревательные приборы в квартирах и частных домах работают от электричества. Вне зависимости от типа электроприбора (проточный или накопительный) жидкость соприкасается с нагревательным элементом.

Контактная группа бойлера – жёлто-зелёный провод для заземления корпуса

В случае отгорания проводников, разрушения корпуса нагревателя, попадания фазного корпуса на корпус, контакта между водой и оголенным проводом не избежать. Жидкость становится проводником для тока утечки. В случаях, когда пользователь прикасается к незаземленному металлическому корпусу прибора или подставляет части тела под поток воды, электрический ток потечёт по пути: фаза 220 В – вода водонагревателя – тело человека – земля (через воду). Ощутимый удар, часто приводящий к летальным случаям, неизбежен.

В другом случае возможно возникновение разности потенциалов между двумя электроприборами (часто можно встретить не совсем верное название «блуждающие токи»), находящимися в одном помещении. В этом случае одновременное прикосновение к устройствам также приводит к ощутимым «пощипываниям». Заземление в таких случаях служит для выравнивания потенциалов контуров. Кроме того, наличие «лишних» потенциалов на приборах ускоряет их разрушение.

Способы и принципы заземления

Существует два различных способа защиты от поражения электрическим током – защитные заземления и зануление. По незнанию авторы часто их называют одним словом заземление.

В чем различие? В случае «настоящего» заземления металлический корпус электроприбора соединяется отдельным проводником со специальным контуром. Как его изготовить в частном доме или на даче расскажем ниже.

Структурные схемы подключения заземления и зануления

В этом случае попавшее на прибор рабочее напряжение отводится по пути: корпус электроустановки – проводник – шина заземления – земля. Сопротивление такого контура согласно правилам устройства электроустановок не должно превышать 4 ОМ, что намного меньше сопротивления кожи человека. Таким образом, весь ток уйдёт в землю. Если значения силы тока велики, то сработает автомат защиты – электропитание электроустановки потребителя (так правильно называют электроприборы) будет отключено.

В случае зануления в розетке присутствует дополнительный провод (окрашен в жёлто-зелёный цвет) и называется РЕ-проводником. Провод зануления в нагревателе подключен к опасным частям электроприбора, которые могут стать источником утечки тока. При нарушении целостности нагревательного элемента, попадания фазы на корпус ток потечет по пути: фазный провод – корпус прибора (нагреватель) – защитный провод зануления – распределительный щиток квартиры. При превышении номинального тока сработает устройство защиты.

Выбор типа заземления любого вида водонагревателей в квартире зависит от организованной схемы электропитания жилого дома.

Как нельзя заземлять электроприборы

Существует несколько простых, на первый взгляд, способов организовать защиту в своей квартире, но пользоваться которыми категорически запрещено:

  • Соединение третьего провода в розетке с трубами водопровода или отопления, проходящими по кухне или в ванной комнате.

Запрещенное заземление на водопроводную трубу

  • В случае пробоя фазы на корпус нагревателя или стиральной машины весь опасный потенциал попадёт на стояк подъезда. Сосед, открывший воду, обречён на электрический удар. Тем более такой способ не действует в случае замены части металлических труб пластиковыми аналогами – «заземление» не выполнит своей функции.
  • Объединение в розетке нулевого и заземляющего контактов. Обрыв нуля в таких случаях приводит к появлению опасного напряжения на корпусах всех включенных в сеть квартиры потребителей.
  • Заземление нескольких приборов последовательно друг за другом. При возникновении неисправности в одном устройстве все остальные окажутся под опасным напряжением.
  • Соединение нескольких проводов на одну клемму шины. Для каждого устройства должен быть предусмотрен отдельный контакт.
  • Самостоятельное изготовление заземляющих устройств и подключение к ним шины. Такие устройства могут нарушить работу всей системы энергоснабжения дома и не выполнить своего предназначения вовсе.

Схема электропроводки многоквартирного дома

До 1998 года согласно действующим тогда нормативам большинство домов было запитано по так называемой схеме TN-С или схема с глухозаземлённой нейтралью.

В дому подводился четырёхжильный кабель, в котором было 3 фазы и один нулевой проводник. В квартире такую систему опознать просто – все розетки не имеют защитного контакта, они двухконтактные.

В домах современной постройки электропитание подводится пятижильным кабелем (TN-S проводка), в котором рабочий и защитный нулевые провода разделены. Розетки имеют защитный контакт, также, как и при использовании схемы TN-C-S. Существуют и другие схемы заземлений.

Схемы организации заземления

«На рисунке показаны возможные варианты схем организации электропитания и заземления. Если нет точной информации, какая схема организована в вашем доме, обратитесь к энергетику управляющей компании».

Как заземлить водонагреватель в старом доме

В домах старой постройки для организации заземления придётся выполнить ряд работ и потратиться на приобретение материалов.

Приобретают медный одножильный провод с сечением не менее 4 мм 2 , который с одной стороны подключается к контакту заземления на электроприборе. Другой конец провода присоединяют к шине в межэтажном щитке. Желательно провод проложить в штробе, для исключения повреждения. Для подключения на концы провода припаивают контакт для затяжки под болт.

Использование УЗО

Другой способ обезопасить себя от поражения электрическим током установить устройство защитного отключения (УЗО) или дифференциальный автомат.

Прибор ставится отдельно на водонагреватель или на общий ввод электропроводки.

Суть работы устройств, если говорить кратко, заключается в следующем. Прибор устанавливается в разрыв обоих проводников (фазы и нуля), по которым осуществляется электропитание помещений. При нормальных условиях эксплуатации токи, протекающие по фазному и нулевому проводнику равны. Питание остаётся подключенным.

При возникновении тока утечки через один из проводов значения протекающих токов станут различными. Устройство защитного отключения или дифференциальный автомат отключат оба проводника от потребителя.

Схема включения УЗО

Для монтажа в жилых помещениях предусмотрена установка таких приборов отключения, которые срабатывают на ток утечки 30 мА. Время срабатывания приборов не позволяет получить электрический удар опасный для здоровья.

Что делать в частных домах

Обустроить индивидуальную систему заземления в частном доме или на даче по силам любому владельцу недвижимости.

Важно! Если недостаточно специальных знаний настойчиво рекомендуем обратиться к специалисту-электрику управляющей компании посёлка (правления дачного общества). Это поможет избежать ошибок при строительных работах и при подключении.

В любом случае выполнить общестроительную часть лучше самостоятельно – это сбережет значительную сумму денежных средств.

Строительная часть изготовления индивидуального заземления

  1. Отступив от фундамента дома 1,5 – 2 метра роют траншею по форме равностороннего треугольника со стороной 2 – 2,5 м. Глубина углубления 60 см, ширина – 40 – 50 см. Между треугольником и стеной дома также роют углубление для подводки шины к распределительному щитку.
  2. По углам треугольника в землю вбивают штыри из металлической арматуры диаметром 12 – 14 мм, оставляя над дном траншеи 5-10 см.
  3. Вбитые штыри соединяют между собой, приваривая металлическую полосу толщиной 4 мм и шириной от 40 мм. Такую же полосу, приварив к штырям, выводят на стену здания.
  4. Траншею зарывают.
  5. К полосе, выведенной на стену, приваривают болты с диаметром резьбы 8-10 мм – к ним будут подключаться провода заземления от бытовых электроприборов (бойлеры, стиральные и посудомоечные машины, различные станки).
  6. Клемму заземления нагревателя одножильным медным проводом сечением 4 мм 2 или алюминиевым сечением 6 мм 2 соединяют с болтом, приваренным на шину. Подключение проводят «под болт».

Итак, подключение бытовых водонагревателей и других энергоёмких приборов к системе защитного заземления вызвано необходимостью соблюдения правил техники безопасности.

Устройство спасает жизни пользователей при неисправностях электроприборов и сводит к минимуму вероятность возникновения пожаров. Несложная в выполнении система заземления поможет избежать трагедий при пользовании электроприборами.

Для комфортного проживания в доме, когда хочется постоянно пользоваться горячей водой, а не зависеть от ремонтного графика монополистов, способных отключить эту воду на неизвестное количество дней, многие задумываются о приобретении бойлера.

Чаще всего выбор падает в сторону накопительного водонагревателя. Они бывают разных фирм Аристон, Дражице, Бакси и т.д., форм и конструкций — плоскими, цилиндрическими или вытянутыми.

Монтаж труб холодной и горячей воды у них может и отличаться, однако подключаются в сеть 220В они все однотипно.

Многие ошибочно полагают, для того чтобы подключить бойлер, достаточно воткнуть вилку в розетку и о большем не беспокоиться. Однако забывают, что именно в бойлере, в случае нарушения изоляции, через воду может произойти непосредственный контакт электричества с человеком.

    выбор сечения питающего кабеля (зависит от мощности бойлера)
    выбор автоматического выключателя для питания эл.сети бойлера
    выбор розетки

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье "Розетка в ванной комнате — 5 правил размещения".

Если в ней написано, что данный бойлер можно подключать двумя способами

    и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

В питающей линии бойлера обязательна установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант

500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

Схема подключения бойлера через розетку:

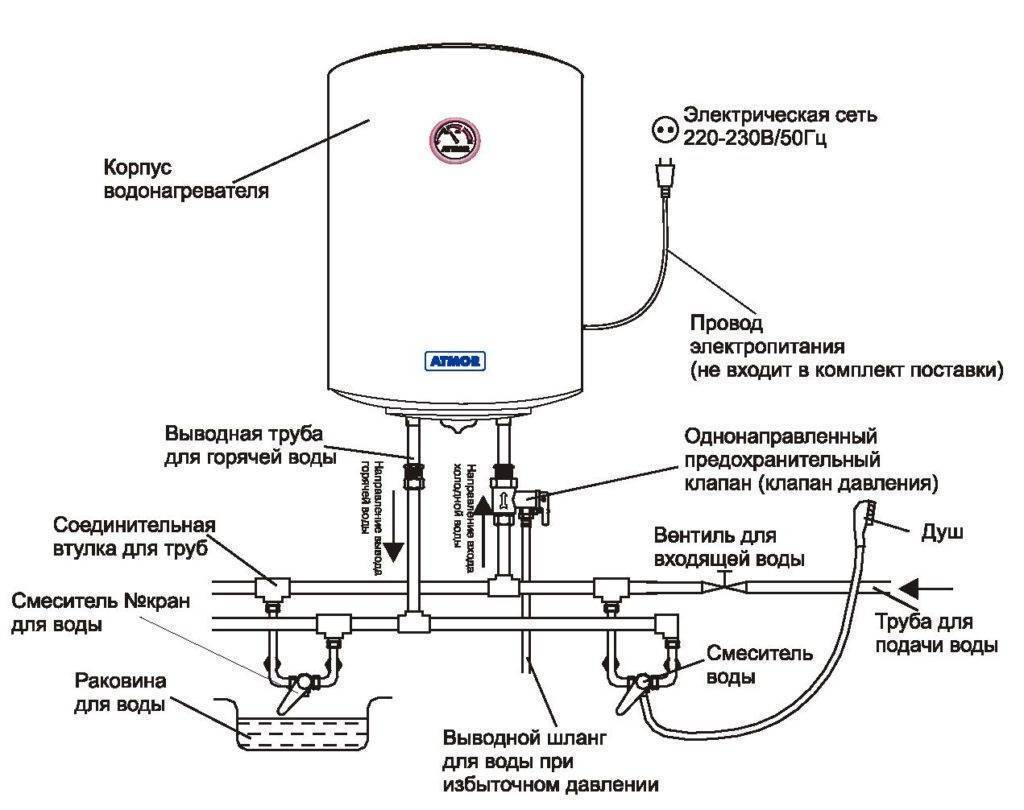

Электрическая схема водонагревателя:

Условная схема без розетки напрямую с щитка:

    установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть "выбита".

    частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.

    нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

    подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

В чем опасность отсутствия «земли»?

Бойлеру не избежать контанкта с влагой, а она в свою очередь является хорошим проводником. При недостаточно хорошей изоляции при наличии пробоя на корпус водонагревателя, человек, коснувшийся его без средств индивидуальной защиты, может пропустить через свое тело электрический ток. Удар способен вызвать сильную боль, нервный паралич, потерю памяти, а то и вовсе привести к летальному исходу. Кроме того есть риск возникновения возгорания.

Также нельзя забывать о так называемых блуждающих токах. Они имеют свойство скапливаться на металлических элементах мощных электроприборов. Такие токи необходимо убирать, то есть заземлить прибор, избегая тем самым разрушения самих деталей и внешнего корпуса. Это явление также ощущается человеком и знакомо, как правило, по кратковременному воздействию тока на кожу.

Заземление, точнее его «тренога», с которой начинается разводка по жилому помещению, способно сделать приборы защищенными от удара молнией в грозу. Таким образом весь заряд уйдет в землю, оставив в сохранности электроприборы, в том числе водонагреватель.

Способы заземления бойлера

Наиболее примитивным методом заземлить бойлер в помещении является проводное соединение корпуса с любой металлической деталью, конструкция которой уходит под землю. Подойдет для этой цели, например, батарея центрального отопления. В современных реалиях у жильцов все более популярными становятся пластиковые трубы, в этом случае необходимо проверить стояк, возможно именно он является цельнометаллическим. К тому же важно знать, что заземлять электроприборы на трубопровод и прочие металлические конструкции категорически запрещается, поэтому данный способ организации защиты мы настоятельно рекомендуем обходить стороной (показан на фото ниже)!

Клеммы для присоединения контакта для заземления присутствуют у большинства современных электроустановочных устройств. Это касается, например, розеток с «усиками», которые как раз и являются проводником для «земли». Чтобы сделать грамотное подключение водонагревателя необходимо:

  1. Произвести установку розетки с контактом для заземления. Ее расположение должно превышать 80 см от уровня пола и полметра от самого бойлера.
  2. В случае, если дом старый, в нем проведены двухжильные провода. Их необходимо заменить на трехжильные. Одна из жил должна иметь зелено-желтую изоляцию, именно ее правильно пускать на заземление. Провод идет до самого электрощита, который, в свою очередь, также должен быть заземлен.
  3. Чтобы выполнить проведение нового кабеля своими руками, придется заново сделать штробу для него. Это трудозатратный процесс. Есть более простой выход с использованием кабель-каналов, однако применять его в квартире — не комильфо.
  4. Отключив вводной автоматический выключатель, нужно присоединить нужные жилы к клеммам розетки (соблюдая цветовую маркировку проводов относительно «земли»)
  5. Подключить оставшиеся выводы к электрощиту. При этом земля подключается на специальную шину.

Если проводка двухпроводная, как, например, в хрущевке, можно пустить третью жилу через кабель-канал, избежав тем самым необходимость штробления. Это позволит избежать грязи и объемной работы, но выглядеть будет не слишком правильно. Однако это один из часто реализуемых вариантов, когда кабель двухжильный.

Еще один эффективный способ, позволяющий заземлить бойлер — подключить на линию водонагревателя устройство защитного отключения либо дифференциальный автомат с номиналом 10 либо 30 мА (ток утечки). В этом случае, даже если нет заземления в квартире, при возникновении опасной ситуации удара током удастся избежать, так как сработает УЗО и вся линия будет отключена от сети. О том, как подключить УЗО в квартире мы рассказывали в отдельной статье. Про подключение дифавтомата мы также говорили отдельно.

Бывают случаи, когда жильцы используют водонагреватель в ванной только отключенным. То есть вначале вода нагревается, затем бойлер отключается, и только после этого уже используется нагретая жидкость. Способ имеет право на существование, но крайне неудобен – вода остывает, ее может не хватить на весь процесс мытья, да и есть риск забыть отключить нагреватель вовремя. Заземление решит все эти проблемы.

В качестве совета – нужно покупать водонагреватели наиболее высокого качества. Они имеют хорошую изоляцию трубчатого электронагревателя, что позволит свести на нет возможность пробоя. О том, как выбрать накопительный водонагреватель для дома, мы рассказали в отдельной статье.

Процесс подключения заземляющего контакта для бойлера на даче или в частном доме полностью аналогичен описанному для квартир. Исключением служит лишь то, что саму конструкцию, которая сможет заземлить, необходимо возвести самостоятельно и строго руководствуясь правилами установки электрооборудования. О том, как сделать заземление в частном доме, мы рассказывали в отдельной статье.

В заключение хотелось бы отметить, что необходимость грамотного подключения заземления для бойлера, как и любого другого мощного электроприбора, обусловлена в первую и главную очередь безопасностью. Именно заземляющий контакт водонагревателя спасет жильцов от потенциальной возможности возникновения трагедии, а также обеспечит безопасность с точки зрения ликвидации риска пожара. Не стоит играть с судьбой, проще заземлить бойлер и сделать свою жизнь спокойнее. Надеемся, наша пошаговая инструкция по заземлению водонагревателя в квартире и частном доме была для вас полезной и помогла самостоятельно выполнить монтаж заземляющего контура!

Как заземлить водонагреватель в квартире нет заземления

Водонагревательные прибор (бойлеры, электроколонки) присутствуют во многих жилых помещениях.

Для уменьшения рисков и безопасности членов семьи необходимо побеспокоится об использовании штатного выхода заземления водонагревателя по назначению.

Большая часть страны живет в жилом фонде, возведенном в 20 веке, а в этих домах возможности заземления не предусмотрено, ведь на момент их возведения электричество не настолько влияло на жизнь людей, как влияет сейчас.

Люди, живущие в таких домах, идут двумя путями, либо полностью игнорируют потребность в заземлении, либо делают это такими методами, что опасность поражения членов семи возрастает, а под угрозой оказывается целый многоэтажный дом. «Как сделать заземление, не рискуя жизнями членов семейства и соседей, не ставя под угрозу свое и чужое имущество?» – именно с этим вопросом и необходимо разобраться.

Отсутствие заземления и потенциальные риски

Главная роль заземления – отвод накопившегося разряда. Он накапливается всегда, водонагревательные приборы всегда контактируют с водой, их изоляция часто покрыта паром, да и вообще прибор работает с высокими ми температурами и мощностями. Накопившийся заряд при разрядке в человека может привести к ожогам, травмам, пожарам и летальному исходу, а если сеть старая, то «прострелить» он может не только в вашей квартире, но и в соседней.

Баки и трубы внутри электрических водонагревателей сделаны из «нержавейки», она, являясь долговечным материалом, имеет слабую сторону – восприимчивость к блуждающим токам. Эти «паразиты» планомерно изничтожают целостность бака, и микроскопические зазоры в баке со временем приведут к утечкам и от добротного удара током, не спасет даже хваленая защита современных бойлеров.

Если вовремя заметить эту проблему то бойлер можно просто выбросить, до наступления критичных последствий. Но регулярно выкидывать недешевый бойлер – странный подход, ведь порядком дешевле один раз сделать заземление и поберечь домашнюю технику.

90% жилых построек возведены в прошлом веке, как в частных так и многоквартирных домах того времени заземление не предусматривалось вообще.

Способы заземления бойлера

Прежде чем говорить о правильном варианте, стоит упомянуть об категорически неправильном. Во многих, особенно очень старых, зданиях заземляются «кидая провод на батарею». Во-первых, на пути разрядки току может встретиться другой потребитель электричества, в которого он и разрядится, во-вторых нынче ставят пластиковые трубы и керамические батареи, видимое заземление может оказаться лишь фикцией. Если совсем край и другого выхода нет, то стоит обратить внимание на стояк, они обычно цельнометаллические и подходят для такой цели.

Если пользователь решится прибегнуть к данному варварскому методу, ему стоит помнить, что подобное сулит штрафами и недовольными соседями, потому при малейшей возможности необходимо избегать такого заземления.

Правильный метод всегда один – нужно заземлять, а вот способов его технического исполнения существует несколько.

Все современные бойлеры, снабжены контактом для заземления, визуально он выглядит как контакт для «усиков» современной розетки, потому во-первых нужно заменить розетки, во-вторых позаботится об их работоспособности, правильные методы более либо менее трудо/средство- затратные, но оно того стоит.

Правильный алгоритм заземления следующий:

  1. Выбираем место под розетку – она должна находиться выше, чем 0,8-0,9м от пола и дальше, чем 0,5м от прибора.
  2. Необходимо поменять двужильный провод на трехжильный, менять придется аж до щитка, жила, которую «пускают на землю» имеет зеленый (желто-зеленый) цвет согласно общепринятому стандарту.
  3. Выполнить заземление щитка (самая сложная часть), необходимо, отключив вводной выключатель заменить кабель между ним и щитком, обслуживаемые поставщиком света вводные переключатели (трансформаторы) уже снабжены «землей», а вот добираться до нее потребителю придется за свой счет.
  4. Подготовив штробы, либо кабель-каналы, поменять проводку и подключить оставшиеся выводы, землю же подключить на специальную шину вводного переключателя.

Порой в подъездах, проводка от щитка до входного выключателя лежит в кабель каналах, по ним можно пропустить провод «земли», не заменяя весь кабель целиком.

Есть и второй менее эффективный, но достойный внимания метод – подключить УЗО. Устройство защитного отключения хоть и не выполнит функцию земли, но поможет избежать ударов током и снизит скорость амортизации бойлера, ведь при любой аварийной ситуации оно отключит линию.

В частном доме, монтаж заземления технически ничем не отличается, с той разницей, что заземляющую линию можно закопать со штырями в огороде, что существенно удешевляет и упрощает проведение работ.

Странный нонсенс в умах обывателя: мокрого оголенного провода не коснется никто, а вот мокрый незаземленный предмет это нормально, степень риска ведь одинаковая, хотя и вероятности разные.

В завершение стоит добавить, когда нет возможности, денег и желания, можно просто выключать прибор во время использования. Способ конечно рабочий, но удобно ли пользователю смотреть выключенный телевизор и готовить в выключенной мультиварке – вопрос риторический. Нежели выбрасывать недешевое оборудование и смывать с себя мыло в холодной воде лучше один раз потратится и решить проблему домашнего заземления правильно.

Как подключить водонагреватель к электричеству — ошибки, выбор кабеля, розетки, автоматов. | Денис Прокошенков

Для комфортного проживания в доме, когда хочется постоянно пользоваться горячей водой, а не зависеть от ремонтного графика монополистов, способных отключить эту воду на неизвестное количество дней, многие задумываются о приобретении бойлера.

Чаще всего выбор падает в сторону накопительного водонагревателя. Они бывают разных фирм Аристон, Дражице, Бакси и т.д., форм и конструкций — плоскими, цилиндрическими или вытянутыми.

Монтаж труб холодной и горячей воды у них может и отличаться, однако подключаются в сеть 220В они все однотипно.

Многие ошибочно полагают, для того чтобы подключить бойлер, достаточно воткнуть вилку в розетку и о большем не беспокоиться. Однако забывают, что именно в бойлере, в случае нарушения изоляции, через воду может произойти непосредственный контакт электричества с человеком.

На что следует обратить особое внимание при подключении бойлера:

  • выбор сечения питающего кабеля (зависит от мощности бойлера)
  • выбор автоматического выключателя для питания эл.сети бойлера
  • выбор розетки

Выбор кабеля и автомата

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера. В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье "Розетка в ванной комнате - 5 правил размещения".

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности. А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.

Если в ней написано, что данный бойлер можно подключать двумя способами

  • напрямую
  • и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

Установка УЗО

В питающей линии бойлера обязательна установка УЗО - устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Самый простой вариант - это покупка УЗО розетки.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

А если есть заземляющий проводник, то УЗО отработает сразу после подачи напряжения на титан, не дожидаясь вашего касания. Вот и вся разница.

Схемы подключения

Схема подключения бойлера через розетку:

Электрическая схема водонагревателя:

Условная схема без розетки напрямую с щитка:

Ошибки при подключении и эксплуатации

  • установка розетки непосредственно под самим бойлером
  • частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.

  • нельзя включать в сеть пустой бойлер без воды

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

  • подключение водонагревателя только через УЗО, либо только через автомат

Как сделать заземление водонагревателя? Как подключить бойлер к электричеству без заземления: возможные ошибки.

Бойлер устанавливается в жилых помещениях для возможности быстрого нагрева воды. Он является электроприбором, обладающим высокой мощностью. Для того, чтобы сделать минимальным риск поражения электрическим током, необходимо подключить к водонагревателю заземление. К сожалению, большинство построек в современной России были выполнены еще в двадцатом веке, такая возможность для них не предусматривалась изначально. Оно и понятно — тогда использовались совершенно другие способы для нагрева воды, которые не имели ничего общего с электроэнергией. Проживая в таком здании, его жильцы либо игнорируют необходимость проведения заземления, либо делают это методом, далеким от определений правил эксплуатации электрооборудования. Это опасно для здоровья, жизни, а также сохранности самой квартиры, а то и всего дома. Если нет земли в старом доме, статья пояснит, зачем она нужна и какими принципами руководствоваться, чтобы заземлить бойлер самому. Итак, ниже мы постарались максимально подробно разъяснить, как сделать заземление водонагревателя в квартире и частном доме.

В чем опасность отсутствия «земли»?

Бойлеру не избежать контанкта с влагой, а она в свою очередь является хорошим проводником. При недостаточно хорошей изоляции при наличии пробоя на корпус водонагревателя, человек, коснувшийся его без средств индивидуальной защиты, может пропустить через свое тело электрический ток. Удар способен вызвать сильную боль, нервный паралич, потерю памяти, а то и вовсе привести к летальному исходу. Кроме того есть риск возникновения возгорания.

Также нельзя забывать о так называемых . Они имеют свойство скапливаться на металлических элементах мощных электроприборов. Такие токи необходимо убирать, то есть заземлить прибор, избегая тем самым разрушения самих деталей и внешнего корпуса. Это явление также ощущается человеком и знакомо, как правило, по кратковременному воздействию тока на кожу.

Заземление, точнее его «тренога», с которой начинается разводка по жилому помещению, способно сделать приборы защищенными от удара молнией в грозу. Таким образом весь заряд уйдет в землю, оставив в сохранности электроприборы, в том числе водонагреватель.

Способы заземления бойлера

Наиболее примитивным методом заземлить бойлер в помещении является проводное соединение корпуса с любой металлической деталью, конструкция которой уходит под землю. Подойдет для этой цели, например, батарея центрального отопления. В современных реалиях у жильцов все более популярными становятся пластиковые трубы, в этом случае необходимо проверить стояк, возможно именно он является цельнометаллическим. К тому же важно знать, что заземлять электроприборы на трубопровод и прочие металлические конструкции категорически запрещается , поэтому данный способ организации защиты мы настоятельно рекомендуем обходить стороной (показан на фото ниже)!

Клеммы для присоединения контакта для заземления присутствуют у большинства современных электроустановочных устройств. Это касается, например, розеток с «усиками», которые как раз и являются проводником для «земли». Чтобы сделать грамотное необходимо:

  1. Произвести с контактом для заземления. Ее расположение должно превышать 80 см от уровня пола и полметра от самого бойлера.
  2. В случае, если дом старый, в нем проведены двухжильные провода. Их необходимо заменить на трехжильные. Одна из жил должна иметь зелено-желтую изоляцию, именно ее правильно пускать на заземление. Провод идет до самого электрощита, который, в свою очередь, также должен быть заземлен.
  3. Чтобы выполнить проведение нового кабеля своими руками, придется заново сделать штробу для него. Это трудозатратный процесс. Есть более простой выход с использованием , однако применять его в квартире — не комильфо.
  4. Отключив вводной автоматический выключатель, нужно присоединить нужные жилы к клеммам розетки (соблюдая относительно «земли»)
  5. Подключить оставшиеся выводы к электрощиту. При этом земля подключается на специальную шину.

Если проводка двухпроводная, как, например, в хрущевке, можно пустить третью жилу через кабель-канал, избежав тем самым необходимость штробления. Это позволит избежать грязи и объемной работы, но выглядеть будет не слишком правильно. Однако это один из часто реализуемых вариантов, когда кабель двухжильный.

Еще один эффективный способ, позволяющий заземлить бойлер — подключить на линию водонагревателя либо с номиналом 10 либо 30 мА (ток утечки). В этом случае, даже если нет заземления в квартире, при возникновении опасной ситуации удара током удастся избежать, так как сработает УЗО и вся линия будет отключена от сети. О том, мы рассказывали в отдельной статье. Про мы также говорили отдельно.

Бывают случаи, когда жильцы используют водонагреватель в ванной только отключенным. То есть вначале вода нагревается, затем бойлер отключается, и только после этого уже используется нагретая жидкость. Способ имеет право на существование, но крайне неудобен – вода остывает, ее может не хватить на весь процесс мытья, да и есть риск забыть отключить нагреватель вовремя. Заземление решит все эти проблемы.

В качестве совета – нужно покупать водонагреватели наиболее высокого качества. Они имеют хорошую изоляцию трубчатого электронагревателя, что позволит свести на нет возможность пробоя. О том, мы рассказали в отдельной статье.

Процесс подключения заземляющего контакта для бойлера на даче или в частном доме полностью аналогичен описанному для квартир. Исключением служит лишь то, что саму конструкцию, которая сможет заземлить, необходимо возвести самостоятельно и строго руководствуясь правилами установки электрооборудования. О том, мы рассказывали в отдельной статье.

В заключение хотелось бы отметить, что необходимость грамотного подключения заземления для бойлера, как и любого другого мощного электроприбора, обусловлена в первую и главную очередь безопасностью. Именно заземляющий контакт водонагревателя спасет жильцов от потенциальной возможности возникновения трагедии, а также обеспечит безопасность с точки зрения ликвидации риска пожара. Не стоит играть с судьбой, проще заземлить бойлер и сделать свою жизнь спокойнее. Надеемся, наша пошаговая инструкция по заземлению водонагревателя в квартире и частном доме была для вас полезной и помогла самостоятельно выполнить монтаж заземляющего контура!

Наверняка вы не знаете:

Нравится(0 ) Не нравится(0 )

Чтобы как можно лучше в частном доме заземлить бойлер, нужно сделать качественный контур заземления и правильно его подключить.

Для этого нужны будут следующие инструменты и материалы:

  • Металлический уголок или профиль с шириной стороны 5 см. Понадобится около 18 метров для электродов и их соединения.
  • Металлическая проволока или полоса , шириной не менее 3 мм для подведения заземления к щитку.
  • Электросварка , которой будет свариваться конструкция контура.
  • Болгарка для резки уголков и проволоки. Перфоратор для сверления отверстия в доме для введения заземления.
  • Кувалда , которой будут забиваться профиля в землю.
  • Трехжильный кабель для проведения электричества в доме от щитка к розетке.
  • Современная розетка с клеммой для заземления . Автомат соответствующий мощности накопительного водонагревателя.
  • Отвертка, пробник, нож.


Прежде всего, надо выбрать место для будущего размещения контура. Оно должно находиться не дальше пяти метров от щитка. Главное, чтобы сверху не ходили люди и домашние животные, так как в случае пробоя электричество уйдет в землю вокруг. Если в это время там будет кто-то проходить, его ударит током. Можно сделать своими руками сверху этого места декоративное украшение из камней или специально огородить его забором.

Сбор контура

Разрезаем уголок на шесть полосок по три метра. Одну сторону трех из них срезаем под острым углом болгаркой, в дальнейшем будет намного легче их забивать в землю. Вырываем в земле канаву треугольной формы, с длиной стороны чуть больше трех метров и глубиной 30-50 см. В углы полученного треугольника остриями вниз устанавливаем профиля и помощью кувалды забиваем их практически на всю длину, оставив сантиметров 10 сверху.

Свариваем вбитые уголки между собой тремя оставшимися. По сути, на этом контур готов. По форме он напоминает стул с тремя ножками, закопанными в землю, как на фото. Теперь следует подключиться к щитку.

Делаем своими руками канаву от ближайшего угла контура к месту в доме, где расположен щиток. Просверливаем в цоколе дома сквозное отверстие. Проволока приваривается одной стороной к углу контура и по канаве через сделанное в цоколе отверстие заводится в дом.

Это нельзя делать с помощью провода, так как он со временем сгниет.


К концу проволоки, который находится в доме, приваривается шляпкой вниз шуруп. После этого закапываем контур и проволоку. Хорошо, если вы устанавливаете его в мягкую землю или глину, они хорошо проводят ток за счет высокого содержания солей. Если контур устанавливается в песок, место монтажа нужно полить солевым раствором.

Подключение в доме

На шуруп, приваренный к проволоке, наматывается оголенный кусок провода и закрепляется гайкой. И уже его выводят на щиток. В щитке устанавливается отдельный автомат и проводится трехжильный провод к розетке.

Характеристики автомата и сечение кабеля подбираются под мощность бойлера. Если у аппарата мощность 2-3,5 кВт, подойдет автомат на 10 ампер и медный кабель сечением 2 мм, для мощности накопительного водонагревателя от 3,5 до 4,5 кВт – автомат 16 ампер и кабель с сечением 2,5 мм, выше – 25 ампер, сечение 3 мм и выше.

Важно правильно подключить провода кабеля, для того, чтобы вы и профессиональный электрик мог правильно понять расположении фазы, нуля и заземления по цвету. Землю подключают на желтый, зеленый или зелено-желтый провод. Ноль подключают на синий провод, а фазу на третий. Обычно он белый, коричневый или черный. Розетку важно покупать с клеммой для заземления.


Далее проводится провод в коробе или канаве в стене, устанавливается розетка. Она должна находиться на расстоянии 50 см от корпуса водонагревателя и 80 см от пола. Запрещено устанавливать розетки над ванными и душевыми кабинками.

Техника безопасности

Все электрические работы следует проводить при отключенном токе. В любом случае перед тем, как касаться любого провода следует проверить его пробником. Запрещено подключать заземление к любым трубам.

Если в доме нет заземления и бойлер к нему не подключен, существует две потенциальные опасности:

  1. Любые электрические пробои будут идти на воду, и бить током того, кто ей пользуется. Это подвергает опасности вас и ваших близких.
  2. Блуждающие токи постепенно будут разрушать корпус бойлера, приводить к ржавлению его металлических элементов.

Если вы все сделали правильно, заземление должно уберечь вас от ударов током и преждевременной поломки бойлера. На всякий случай можно вызвать специалистов, которые с помощью специальных приборов проверят сопротивление вашего контура.

Вашему вниманию видео о заземлении в частном доме:

25-05-2008, 03:39

У нас хрущевка, где в проводке отсутствует заземление. Можно ли в таких условиях установить водогрей?
На сайте Термекса прочитали, что вроде как запрещается подключение без заземления...так и есть? нам теперь ничего не светит?
...Проточный не получился из-за маленького напряжения на квартиру, теперь нет заземления....:(
Как вы выкручивались в подобных ситуациях? горячей водички оч.хотца! :091:

25-05-2008, 18:50

никто не подключал чтоли водогреев в хрущовках и кораблях???:010: 🙁

25-05-2008, 19:19

у меня в старом фонде Аристон 8 лет стоит уже
"земли" нет по определению
т-т-т, без происшествий
меняла по гарантии (бак потек), так на это особого внимания никто не обратил и поменяли без проблем:)

25-05-2008, 19:33

у меня подключен без зазамления, у родителей тоже
ничего пока все ТТТ нормально

25-05-2008, 21:08

25-05-2008, 21:12

у меня УЗО стоит и нагреватель накопительный:)

25-05-2008, 21:33

Заземление " придумано " для того, чтобы не получить разряд тока. .....Можете ставить и без оного......Вам жить, или не жить.....А можете присоединить к трубе тогда убьет или вас или соседа, решать вам..........

Володя Володя

25-05-2008, 21:36

Есть желание свести счеты с жизнью, то можно и без заземления. О подключении можно посмотреть здесь http://www.thermex.ru/prod_how2.php3?title=как%20подключить%20водонагрев атель, а так советуют еще и УЗО ставить."Авось да небось"-плохие советчики. Очень много о водогреях и подключении на форуме: http://forum.ixbt.com/topic.cgi?id=47:3666-24
и здесь http://www.ivd.ru/document.xgi?id=6045&gid=393&hid=138&oid=138. Можно, правда, выключать его, когда будете мыться, а если забудете? А если забудет ребенок-подросток?

26-05-2008, 10:12

Есть желание свести счеты с жизнью, то можно и без заземления.
нет, такого желания вроде как у членов семьи не было зафиксировано...слава богу..:)

У меня УЗО стоит и нагреватель накопительный:)

Заземление " придумано " для того, чтобы не получить разряд тока. .....Можете ставить и без оного......Вам жить, или не жить.....А можете присоединить к трубе тогда убьет или вас или соседа, решать вам..........

26-05-2008, 10:17

26-05-2008, 10:31

Можно. Только надо грамотного спеца позвать.
УЗО - Устройство Защитного Отключения, отключает, когда ток не там, где надо начинает "утекать". Спасает жизнь.

Я так понимаю - можно как раз таки с УЗО.

Проня Павлова

26-05-2008, 11:26

я конечно сознательная с точки зрения безопасности, но... в кораблях и хрущевках нет заземления по определения - и что? там ни у кого нет стиралок и водогреев? не смешите мои тапочки

Проня Павлова

26-05-2008, 11:28

я крайне далека от електричества и физики. поэтому вопросы, видимо, будут глупыми.... почему этого заземления не предусмотрели тогда эти..хм..строители?..и как мне теперь быть? отсутствие заземления как-то можно исправить? или нам теперь осталось только жить и бояться??:001:

Потому что когда строили хрущевки и корабли, то о стиральных машиных (какие сейчас), посудомойках и бойлерах даже и мечтать не мечтали. ..

26-05-2008, 11:33

нет, такого желания вроде как у членов семьи не было зафиксировано...слава богу..:)
спасибо за кучу ссылок, попробую их осилить.:010:

А что такое УЗО? какая-то штука, которую можно поставить в беззаземленных местах?

Я крайне далека от електричества и физики. поэтому вопросы, видимо, будут глупыми.... почему этого заземления не предусмотрели тогда эти..хм..строители?..и как мне теперь быть? отсутствие заземления как-то можно исправить? или нам теперь осталось только жить и бояться??:001:
Нужен электрик. Всё должны делать специалисты, ИМХО. Нет "земли" в квартире - есть в щитке на лестничной клетке, нет щитка на лестнице - есть в подвале или на первом этаже. Поражение элетр. током в ванной... Претензии предъявить "удачно" помывшийся уже не сможет...

26-05-2008, 12:07

У Термекса на Благодатной магазин так и называется "под ключ", проконсультируйтесь там. В выходные они работают. Пофигизм в этом деле не допустим. Вы же не достаете белье из стиральной машины мокрая, стоя босыми ногами в ванной под струей воды? (Вопрос риторический:))) А то тоже были бы возможны варианты. ..
Т-Т-Т. Боже, храни всех пофигистов на свете!

26-05-2008, 12:31

26-05-2008, 12:35

Могу дать телефон мастера по подключению термексов и прочей сантехники. Мастер многоопытный в годах уже. Деньги берёт умеренно.
И мне, пожалуйста... :091:

26-05-2008, 12:42

я так понимаю - можно как раз таки с УЗО.

Я тут задумалась крепко, получается же, что и стиралку и посудомойку (и холодильник??:009:) тоже надо через УЗО подключать? а эта штуковина подключается сразу на всю квартиру? или к каждому прибору надо подключать свое УЗО?? :009:
помогите в голове порядок навести!:091:

На всю квартиру ставится так называемое противопожарное УЗО - рубит всё электроснабжение в случае утечки тока и возможного возгорания, от поражения током человека не спасает, поскольку номиналом 300 мА (безопасным считается ток не более 30 мА).
Далее - все потенциально-опасные потребители (особенно те, в коих происходят "мокрые" процессы) водогреи, стиралки, посудомойки, розетки в ванной и т. п. - по своим линиям подключаются через УЗО номиналом не более 30 мА.
Почему каждый? Чтобы при возникшей неисправности, отключался именно виновник, а не все потребители скопом, потом причины не доищешься.
Холодильник не относится к особо опасным электропотребителям.

Пример: расхожий коношный эпизод про убийство человека в наполненной ванной посредством бросания в нее работающего фена - не проходит, если на розеточную линию в ванной правильно установлено исправное УЗО:))

26-05-2008, 22:35

На всю квартиру ставится так называемое противопожарное УЗО - рубит всё электроснабжение в случае утечки тока и возможного возгорания, от поражения током человека не спасает

Как это не спасает?:001: а что спасает?:009:

Большое спасибо всем откликнувшимся!:flower:, хотя ответа на мой вопрос - что же заменит нам заземление - так и не получилось...или я его просто не поняла?..:009:

Тагиев, спасибо большое за мастера,:flower: но нам пока подключать нечего - раз. Муж великолепно справится сам - два. Он у меня все электричество провел с нуля по квартире, а сегодня собрал щиток и подключил счетсик. Приехал электрик с лицензией, все проверил, удивился правильности и продал акт выполненных работ за 500 рэ..:) Мы просто с заземлением не улавливаем слегка как быть, а в остальном у нас полный порядок! :008:

27-05-2008, 09:15

как это не спасает?:001: а что спасает?:009:

Спасает УЗО номиналом не более 30 мА:ded::))
В саром фонде так называемую "землю" - проводник РЕ, обычно тянут в квартиру от корпуса этажного щита, это при условии, что этажные щиты соединены в стояке металлосвязью, и у дома наличествует всё-таки какое-либо заземление.

Большинство современных квартир имеет много различной мощной техники, которая одновременно подключена к электрической сети. Одним из таких бытовых устройств является водонагреватель, он считается опасным с точки зрения электротехнической безопасности жилого дома. Среди владельцев квартир мало кто озадачивается заземлением мощных приборов, что считается необходимой мерой для безопасности человека.

В первую очередь нужно дать точное определение такому термину. Заземление – специальное электрическое соединение точки в сети, электротехнического оборудования или приборов с заземляющей конструкцией, которая размещается под землей. Обычно заземляющие электроды закапываются на небольшую глубину, в зависимости от значения сопротивления грунта.

Следуя готовым схемам установки защитного заземляющего контура и электродов, сделать монтаж своими руками не составит особой сложности. Рабочее заземление нужно устанавливать для того, чтобы все бытовые приборы или электротехническое оборудование функционировали правильно и стабильно. Это очень важно для работы заводов, предприятий и других зданий с похожим назначением. По этой причине для них больше подходит такой тип заземления. Для этого делают соединение разрядников, нейтралей, трансформаторов в землей.

К рабочему типу заземления может быть подключен молниеотвод для приема мощного заряда молнии. По защитному контуру такой заряд будет перенаправлен в землю. Подключение защитного заземления обычно необходимо для частных домов или квартир в многоэтажных зданиях. Этот метод позволяет обеспечить человеку защиту от удара блуждающего тока по электрической сети. Так как при рабочей линии и подключенных приборах в местах со слабым сопротивлением может возникать искрение, то в данном случае избыточный ток будет уходить по заземляющему контуру в землю.

Заземление предотвращает короткое замыкание в цепи. Его важность трудно переоценить. Такие защитные меры очень важны в помещениях и квартирах с высокой влажностью. Это позволяет предотвратить множество несчастных случаев.

Видео “Подключение и заземление бойлера”

Инструкция заземления

Так как не во всех частных домах или дачах сделан защитный заземляющий контур, то для того, чтобы правильно заземлить бойлер, следует сделать монтаж контура.
При желании такую работу можно сделать самостоятельно. Для этого нужно взять готовую схему установки системы, которая будет лучше подходить в определенных условиях.
Самые распространенные схемы – треугольник и квадрат. Такими фигурами называют схему с соответствующим количеством электродом и их размещением. Например, устанавливая защитный заземляющий контур по схеме треугольника, необходимо приготовить три длинных стальных электрода. Каждый из них должен быть не короче 2 м, 15 мм в сечении. Можно использовать медь, но такой материал очень дорогой.

На расстоянии 4-5 метров от распределительного щитка нужно начертить равносторонний треугольник (1,2-1,5 м сторона). Затем необходимо вырыть небольшое углубление и в местах вершин условного треугольника нужно забить стальные электроды на глубину 1,8 м. Потом нужно эти электроды нужно соединить в верней части при помощи сварки. Для этого берутся стальные шины с толщиной в 4мм, а их длина должна быть немного больше стороны размеченного треугольника. После этого подключается к конструкции заземляющий проводник из однородного металла и прокладывается к распределительному щитку дома. Закрепив его надежно к заземляющей установке, можно закапывать траншею.

Заземлить бойлер можно будет только после проверки защитного контура при помощи специальных приборов. Также при желании можно приобрести готовый комплект для заземления с соответствующими стандартами. Когда установка конструкции будет завершена, можно перейти к следующему основному этапу работы.

В квартире или же частном доме должен быть проложен трехжильный кабель с проводом для заземления. Он может иметь зеленый, желтый или желто-зеленый цвет. Такая цветовая маркировка не позволит вам спутать провода с другим назначением. Если в доме или квартире проложен двухжильный кабель без заземляющего провода, следует сменить старую проводку.

Большинство современных бойлеров имеют специальную клемму, которую подключают к заземляющему контакту на розетке. На вилке бойлера также может быть особый контакт, и если ее подсоединить к электрической сети, тогда он будет подключен к заземляющему контуру. Наличие клеммы упрощает процесс работы. Затем необходимо сделать проверку электрической сети, отходящей от распределительного щитка на этаже (улице в частном доме).

Обязательно в стене должна быть вмонтирована особая розетка нового образца, которая имеет защемляющий элемент. Она должна располагаться от места размещения бойлера на расстоянии более полуметра, и на высоте более 80 сантиметров от уровня пола. Проложенный трехжильный кабель нужно расщепить на отдельные провода, чтобы подсоединить их к клеммам на розетке и распределительном щитке или трансформаторе.

Работа должна проходить с обесточенной электрической сетью. Очень важно соблюдать правила техники безопасности. Обесточив помещение можно сделать подключение проводников кабеля к соответствующим точкам в розетке и распределительном щитке. Необходимо определить назначения каждой жилы, чтобы все получилось правильно.
Когда все соединения были закреплены, нужно включить электроснабжение, сделать проверку наличия напряжения в сети при помощи отвертки-пробника. Если у определенной модели водонагревателей имеется готовая встроенная система для заземления, тогда нужно подключить провод «земли» напрямую к специальному зажиму на корпусе устройства.

Особенности подключения бойлера в частном доме

При подключении бойлера к заземляющему контуру очень важно знать о распространенной ошибке. Достаточно часто бойлер подключают напрямую к розетке через фазный провод. Это является опасной ошибкой при монтаже. В таком случае может произойти аварийное пробивание фазы. Хорошо, если будет установлено автоматическое устройство защитного отключение, что может предотвратить последствия.

Существует распространенный способ заземления водонагревателя. Это можно сделать, замкнув заземляющий контакт на любой металлической конструкций или предмете, которые связаны с землей. Однако такой метод будет способствовать преждевременной коррозии металлических стенок водонагревателя, аккумулируя блуждающий ток в себе. Это приведет к уменьшению сроков эксплуатации данного прибора.

Запрещено делать заземление на металлических деталях железобетонной конструкции, которая находится в основе несущих стен здания. В квартирах провод «земли» нужно подводить к распределительному щитку, соединяя с соответствующей клеммой. Вместе с водонагревателем специалисты рекомендуют устанавливать устройства защитного отключения электричества. Таким образом, можно полностью обезопасить себя от удара током, обеспечив надежное заземление.

От автора: приветствуем вас, дорогие друзья! Если вы когда-либо сталкивались с вопросом покупки бойлера, то наверняка в первую очередь задумывались о том, какой мощности выбрать прибор. Второй критерий выбора - это объем бойлера. Верно? О том, как подключить бойлер к электричеству без заземления, домашние мастера задумываются уже тогда, когда нагреватель для воды доставлен по адресу. Дожидаться приезда мастеров нет никакого желания, ведь очень хочется как можно скорее подсоединить бойлер и убедиться в его исправности.

Зачастую домовладельцы решают провести монтаж бойлер с помощью видео-инструкций не потому, что у них нет времени, а по причине экономии средств. Предположим, что у вас уже есть опыт проведения сантехнических работ, либо некие познания в электрике. Вам наверняка захочется подключить бойлер самостоятельно, заслужив дополнительное уважение своих домашних. В этом материале подробно рассмотрим алгоритм монтажа нагревателя для воды с учетом необходимости дополнительного заземления и без него.

Основные способы подключения

Заказывая бойлер для домашнего или коммерческого использования, важно понимать, что, в зависимости от конструктивных особенностей этого изделия, существует два метода подключения его к электросети.

Подключение бойлера к электросети | Блог от Servis044

Для своей работы накопительный водонагреватель должен быть подключен к электрической сети. Поскольку практически все модели этих электроприборов имеют шнур с электрической вилкой стандартного "евро"-типа, то на первый взгляд проблем с установкой бойлера быть не должно никаких: вставил вилку в ближайшую розетку – и наслаждайся себе горячей водой.

На самом же деле при подключении водонагревателя к сети электропитания необходимо учитывать минимум два усложняющих задачу условия. Во-первых – бойлеры относятся к устройствам с высокой потребляемой электрической мощностью; во-вторых – они часто устанавливаются в помещениях с повышенной влажностью.

Виды подключения

Подключение электрооборудования к питающей сети может осуществляться двумя способами: через обычную бытовую электрическую розетку и отдельной линией, напрямую от распределительного щита.

Через розетку

Электрическая мощность бытового бойлера зависит от объема его бака и не превышает 3,5 кВт – столько потребляют некоторые водонагреватели объемом 150 л, включенные в режим максимального нагрева. Именно на такую нагрузку и рассчитаны обычные бытовые 16-амперные электророзетки, поэтому водонагреватели объемом до 100 л в большинстве случаев можно подключать к сети шнуром с вилкой, как и большинство домашней техники.

Но это справедливо только в том случае, когда розетка запитана отдельной линией и защищена «персональным» автоматическим выключателем в распределительном щитке. Отдельная линия питания - это вообще обязательное условие для любых мощных потребителей, и электрический бойлер не исключение.

В случае, когда водонагреватель монтируется в частном доме с достаточно большой жилой площадью и располагается в сухом помещении (котельная, например), к месту расположения розетки предъявляется всего два условия: чтобы длины шнура хватало, и чтобы было исключено попадание влаги в случае протечки водопровода.

Совсем другое дело – в крохотных санузлах квартир старого жилого фонда. С влажностью там все нормально – она есть и обычно очень высокая. Поэтому размещение электроустановочных приборов (розеток-выключателей) в них жестко регламентируется соответствующими нормативами. Такие помещения делятся на зоны электробезопасности с 0 до 3, размещение точки подключения бойлера допускается только в зонах 2 и 3 (не менее 0,5 м от проекции внешнего края ванны или душевой кабины). Причем для второй зоны розетка должна быть влагозащищенной, класса не ниже IP*5.

Напрямую

Мощные, обеспечивающие более 100 л горячей воды водонагреватели лучше подключать к линии электропитания напрямую, без посредства розетки. Однако при этом следует учитывать, что могут возникнуть следующие проблемы:

  • для прямого подключения у подавляющего большинства моделей необходимо частично разбирать корпус или хотя бы срезать электрическую вилку – при этом обычно автоматически «слетает» гарантия на бойлер;
  • после подключения к линии самостоятельный демонтаж, в случае необходимости, водонагревателя будет сильно затруднен;
  • питающий провод к бойлеру должен быть проложен таким образом, чтобы исключалось попадание на него воды, и было невозможным его случайное повреждение – а это возможно реализовать далеко не всегда;
  • для подводки питания необходимо использовать провод типа ВВГнг сечением минимум 2,5 кв. мм – а он достаточно жесткий и укладывать его не всегда удобно.

При выборе способа подключения нужно еще учитывать, что отображаемые производителями в техпаспорте или на корпусе прибора данные о потребляемой бойлером электрической мощности далеко не всегда корректны – поэтому их следует умножать минимум на полтора, а лучше – на два.

Защита УЗО или дифавтоматом

При любом варианте подключения водонагревателя к электрической сети линия питания должна быть защищена не только автоматическим выключателем, но и УЗО. Вызвано это прежде всего наличием внутри бойлера прямого контакта электрического нагревателя с большим объемом воды. Поверхность исправного ТЭНа представляет собой хороший диэлектрик и особой опасности не представляет. А вот в случае его пробоя проблемы могут возникнуть очень серьезные – вода из крана начнет «биться током».

Установка УЗО позволяет предотвратить такие неприятности и защитить не только свое здоровье, но и здоровье прибора. Величина тока утечки УЗО, при котором оно срабатывает, выбирается не более 30 мА. Лучше, конечно, устанавливать 10-миллиамперный прибор защитного отключения – но оно, в данном случае, характеризуется частыми ложными срабатываниями.

УЗО – прибор достаточно дорогой и не всегда доступный. Его вполне можно заменить дифференциальным автоматом соответствующего номинала – на работе бойлера это не отразится. Но следует понимать, что УЗО срабатывает без участия человека – при появления на корпусе водонагревателя потенциала («фазы»). Дифавтомат сработает только в случае касания такой «зараженной» электричеством поверхности человеком.

Заземление

В целях электробезопасности бойлер должен быть заземлен. В частных домах и новостройках с этим проблем обычно не возникает – электропроводка в них делается в соответствии с современными нормативами, контур заземления имеется, и подключиться к нему несложно. В крайнем случае – всегда можно самостоятельно сделать хотя бы примитивное «радиотехническое» заземление – вогнать металлический штырь на 1-1,5 метра в землю и протянуть от него провод к бойлеру.

В старом жилом фонде (хрущевки, брежневки, сталинки) возможность заземления отсутствует в принципе. Старые народные «хитрости» типа:

  • «заземлиться» на ближайшую водопроводную трубу; – КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ!
  • соединить корпус прибора с нулевым проводом непосредственно в бойлере; – КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ!
  • соединить заземляющий провод с металлическим корпусом распределительного щита – КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ!

Выход один: многие современные водонагреватели продаются с уже встроенным УЗО на 15 мА – это сильно облегчает их подключение: достаточно наличия электрической розетки. Еще один вариант – приобретение УЗО, включаемого непосредственно в розетку.

Подключение бойлера к электросети - как подключить бойлер

Существуют два варианта подключения водонагревательного бака к электрической сети, зависящие от конструктивных особенностей приобретённого вами устройства.

Способ подключения электрического бойлера

Схема подключения бойлера

В том случае, если купленное вами изделие оснащено обыкновенной евро-вилкой – вам потребуется установить неподалёку от бойлера розетку соответствующего типа. При этом линия подключения такой розетки к квартирному щитку должна быть оснащена отдельным защитным автоматом на 16 ампер.

Если же в приобретённом вами водонагревателе шнур с вилкой отсутствуют, то устройство придётся подключать напрямую к электрическому щитку (через автомат). Отключать водонагревательный бак от сети в этом случае вы сможете только при помощи автоматического выключателя, так что последний желательно установить поближе к бойлерному устройству (поместив его прежде во влагозащищённый корпус). В результате этого вы получите возможность быстрого обесточивания водонагревателя в случае возникновения аварийных ситуаций.

Подключение бойлера через УЗО

Для электрического подключения бойлера вы можете использовать типовые трёхжильные кабели марок ВВГ или NYM, электрические характеристики которых должны соответствовать мощности подключаемого устройства. Для большинства бытовых водонагревательных систем достаточно будет кабеля с сечением медной жилы 2,5 кв.мм.

Электросхема подключения бойлера

Несколько слов необходимо сказать о защитном заземлении устройства, наличие которого является необходимым условием безопасной работы с ним. Поскольку в квартирах старого типа электропроводка выполнена двухпроводным кабелем, то возможность подключения третей (заземляющей) шины в них отсутствует.

Обратите внимание! При отсутствии заземления специалисты рекомендуют защищать линию питания бойлера автоматом, так называемым устройством защитного отключения (УЗО). Это устройство реагирует на малейшие утечки тока в линии и в случае возникновения угрозы моментально отключает прибор от сети.

Если вас интересует устройство УЗО, то об этом вы можете узнать из следующего видео:

При наличии в вашей квартире третьей жилы (используемой в качестве заземляющей) вопрос о заземлении решается сам собой. В вилке нагревательного устройства уже предусмотрена специальная клемма для заземляющей жилы, а при установке розетки (или подключении водонагревателя к автомату) отдельная жила в жёлто-зелёной изоляции просто подключается к заземляющему контакту электрического прибора.

Подробнее о представленных выше схемах, вы можете узнать из следующего видео:

Подключение газового водонагревателя

Газовый водонагреватель

Газовый проточный водонагреватель (или газовая колонка) может подключаться как к газовой магистрали вашего дома, так и к баллону со сжиженным газом.

Обратите внимание! При покупке газовой колонки обязательно следует учесть то обстоятельство, что каждый прибор настроен для работы на определённом типе газа.

Перед покупкой вам следует уточнить, подойдёт ли данная модель для вашей квартиры (тип потребляемого газа указывается обычно на упаковке водонагревателя и на его корпусе).

Установка газового нагревателя

Отметим далее, что для подключения подобного оборудования к газовой магистрали вам необходимо получить разрешение местных органов газовой инспекции. При этом, как запуск его в эксплуатацию, так и изменение настроек на тип используемого газа (а также ремонт подводящих магистралей и самого устройства) может производиться только представителями указанных выше служб, располагающих лицензией на выполнение специальных работ.

При принятии работ по монтажу газовой колонки особое внимание необходимо обратить на следующее моменты:

  1. В газовой магистрали обязательно должен быть установлен ручной кран подачи газа, монтируемый на входе соединителя с водонагревателем.
  1. Для уплотнения соединений водонагревателя с магистралью не рекомендуется использовать паклю. Предпочтение следует отдавать в этом случае специальной уплотняющей пасте.

Зачем заморачиваться с заземлением? | Подрядчик

Бесстрашные ковбои нашей индустрии свысока смотрят на заземление: «Это средство безопасности для неженок. Я сильнее этого. Дело в том, что заземление не только для безопасности. Иногда от заземления зависит, работает ли электронное управление котлом или нет.

Когда прерывистый пилотный двигатель работает с перебоями, проблема, скорее всего, заключается в отсутствии заземления от модуля зажигания к пилотной горелке.Чем меньше электричество, тем больше потребность в заземлении. Цепь розжига котла работает от милливольт, и ее назначение - связь. Заземление обеспечивает надежную доставку сообщения о том, что условия безопасны для открытия газового клапана в мозг элемента управления.

Органы управления заземлением

Вот единственный способ узнать, нужно ли вам заземлять элемент управления - прочитать инструкции по установке. Если производитель говорит заземлить, то делайте это! Хотя заземление может быть связано с безопасностью, о которой вы можете заботиться, а можете и не заботиться, существует большая вероятность того, что на самом деле оно связано с обеспечением надежной работы элемента управления.

В случае розжига котла требуется заземление, чтобы доказать наличие пламени, прежде чем газовый клапан полностью откроется. Вот как это работает. Пламя проводит электричество. Наличие пламени можно использовать для замыкания цепи. Мозг в электронном модуле ожидает электрического сигнала о наличии пламени, прежде чем он полностью откроет клапан. Поскольку сигнал представляет собой очень маленькое милливольтное напряжение, необходимо заземление от модуля зажигания до пилотной горелки (а не на землю), чтобы гарантировать, что сигнал попадет на модуль.Без этого основания мы получаем то, что техники больше всего ненавидят - прерывистую работу.

Заземляющие инструменты, приспособления

Безопасное заземление, например, на бензопиле, более привычно. Он становится более привлекательным, когда мы узнаем о нем больше. Заземление действительно может иметь значение для сохранения жизни людей. В качестве основы давайте рассмотрим несколько основных правил электричества:

Электричество лениво и всегда ищет самый простой способ вернуться на землю.

Если электричество не может найти правильный путь к заземлению, которым должен быть нейтральный провод цепи, следующим выбором будет заземляющий провод. Если они недоступны, человеческое тело прекрасно подойдет в качестве пути к земле. Стоя в воде или касаясь металла, это тело становится еще более привлекательным.

Когда требуется земля

Заземление необходимо, когда что-то идет не так и есть паразитное электричество. Иногда электричество может отключиться от предписанной цепи.Допустим, внутри лампы горячий провод каким-то образом касается металла. Перегрев лампочки - это большая работа для электричества. Если есть возможность, намного проще спрыгнуть с трассы и попробовать более легкий маршрут. Если это так и нет заземления, когда вы касаетесь лампы, вы проводите электричество.

Такая же ситуация с отсоединением провода может произойти внутри настенного выключателя или розетки. Ослабленный провод касается металлического ящика, и электричество ищет, куда идти дальше.Если вы сделаете себя доступным, у вас все будет хорошо. Но, если цепь заземлена, электричество предпочитает заземляющий провод вам. Хороший выбор!

Почему заземление не везде?

До 1960-х годов не требовалось заземлять обычную проводку. Настенные розетки имели всего два паза и не имели заземления. Сегодня эти розетки представляют собой проблему, как вставить трехконтактную вилку заземленного инструмента или устройства в два гнезда. Конечно, можно взять плоскогубцы и удалить заземляющий контакт.

Второй вариант - использовать адаптер. Это кажется более безопасным, но может и не быть. Это, безусловно, позволяет трехконтактной вилке вставляться в двухпозиционную розетку, но прибор может быть вообще не заземлен.

Вот как адаптер может не обеспечивать заземление:

  • Если розетка не заземлена, она все равно не заземлена, когда вы используете адаптер.
  • Если розетка заземлена, адаптер все равно должен быть подключен к розетке.Просто подключить его не работает.

Шансы на то, что оба эти условия возникнут, невелики. Таким образом, хотя адаптер позволяет подключать устройство, заземление - это иллюзия. Конечно, если вы просто держите адаптер в своем ящике с инструментами или постоянно в розетке, это не обеспечивает безопасности.

Испытание на заземление

Иногда двухслотовая розетка была заземлена. Двухпроводный тестер неоновых розеток - дешевый и простой способ проверки.При включенном питании и все еще закрытой крышкой розетке вставьте один зонд в короткое гнездо. Наденьте другой датчик на винт в середине гнезда, предварительно удалив всю краску. Если тестер светится, розетка заземлена.

Если тестер не светится, попробуйте вставить один щуп в длинную прорезь, а другой - на винт. Если тестер светится, розетка заземлена, но полярность горячего и нейтрального перепутана.

Если розетка проверяется как заземленная, то использование адаптера обеспечивает безопасность.Но вы должны постоянно прикреплять его к розетке.

Чтобы прикрепить адаптер к розетке, отключите питание от розетки, снимите винт крышки, вставьте адаптер в розетку, проденьте винт через кольцо на адаптере и закрутите винт в крышке. Снова включите питание.

Регулятор напряжения линии заземления

Большинству элементов управления 24 В заземление не требуется, за исключением случаев, когда присутствует милливольт.Инструкции по установке сообщат вам. Но как насчет контроля сетевого напряжения? Да, если они являются нагрузкой, то есть потребителем электроэнергии. Термостат сетевого напряжения не нуждается в заземлении, потому что это переключатель. А вот циркуляционный насос должен быть.

«Не так, - сказал мой друг-водопроводчик. «Я использовал циркуляционные насосы в течение многих лет, и мне никогда не требовалось заземление. Но, черт возьми, давайте посмотрим».

Он копошится в своих файлах и придумывает инструкции по установке.«Давайте посмотрим здесь», - размышляет он. «Он говорит ... Хорошо, я буду. Он говорит, что он должен быть заземлен».

Кэрол Фей (Carol Fey) - технический инструктор, работающая в сфере HVAC более 25 лет. Вы можете найти ее книги и DVD по адресу www.carolfey.com . Чтобы увидеть ее приключения, когда она работала механиком по отоплению в Антарктиде, посетите www.carolfey.blogspot.com .

Практика хорошего заземления и соединения домашней электропроводки

Соединение и заземление

Все домашние электрические системы должны быть соединены и заземлены в соответствии со стандартами кодов. Это влечет за собой две задачи: Во-первых, металлические трубы для воды и газа должны быть электрически соединены, чтобы создать непрерывный путь с низким сопротивлением обратно к главной электрической панели.

Хорошая практика для заземления и соединения домашней электропроводки (фото предоставлено Inspectionnews. net)

Во-вторых, главная электрическая панель должна быть заземлена на заземляющий электрод, такой как заземляющий стержень или стержни, вбитые в землю возле фундамента вашего дома. .

Хотя система трубопроводов соединена с землей через главную электрическую сервисную панель, заземление панели и соединение трубопроводов не связаны с функцией .Заземляющий провод, идущий от вашей электрической панели к заземляющему электроду, помогает выровнять повышение напряжения, которое часто происходит из-за молнии и других причин.

Провода, которые соединяют ваши металлические трубы, являются профилактическими, и они становятся важными только в том маловероятном случае, когда электрический проводник возбуждает напряжение в трубе. В этом случае правильное соединение трубопроводной системы гарантирует, что ток не останется в системе, что может привести к поражению электрическим током любого, кто коснется части системы, например ручки крана.

Склеивание на водонагревателе выполняется относительно эффективно, так как газопровод и водопровод обычно там.

Газовая труба в старых домах обычно стальная или медная. Точка соединения этих труб может находиться в любом доступном месте, например, у водонагревателя или газового счетчика. Газовая труба в некоторых новых домах представляет собой гибкий материал, называемый гофрированными трубками из нержавеющей стали (CSST) .

Точка соединения для CSST должна быть на первом отрезке стальной или медной трубы, через которую газопровод входит в дом.Это потому, что молния может пробить дыры в CSST, вызывая утечку газа.

Пара металлических стержней заземления длиной 8 футов вбивается в землю рядом с вашим домом, чтобы обеспечить заземление для вашей домашней электропроводки.

Как склеить металлические трубы | 6 шагов

Step # 1

Определите номинальную силу тока вашей электросети, посмотрев на ваши главные выключатели. Сила тока системы (обычно 100 или 200 ампер) определяет необходимый калибр соединительного провода, который вам нужен. Медного провода # 4 достаточно для работы не более 200 ампер .

Меньшие, менее дорогие медные провода разрешены для услуг между 100 и 175 ампер . Посоветуйтесь со своим электриком, если вы хотите использовать провод меньше №4.

Определите номинальную силу тока

Шаг № 2

Пропустите соединительный провод от точки рядом с водонагревателем (удобное место, если у вас есть водонагреватель, работающий на газе) до точки выхода, где провод можно прикрепить к заземляющему проводу. что ведет к внешним заземляющим электродам. Это часто делается на сервисной панели.

Проложите этот провод так же, как и любой другой кабель, оставив примерно от 6 до 8 футов провода на водонагревателе . Если вы пропустите этот провод через балки потолка, просверлите отверстие 1⁄2 ″ как можно ближе к центру, чтобы не ослабить балку. Скрепите провод через каждые 2 фута, если проводите его параллельно балкам.

Пропустите соединительный провод

Шаг № 3

Установите зажимы заземления на каждую трубу (горячее водоснабжение, холодное водоснабжение, газ), примерно в футе над водонагревателем.Не устанавливайте зажимы рядом с штуцером или коленом, поскольку затягивание зажимов может сломать или ослабить паяные соединения. Также убедитесь, что на трубах нет краски, ржавчины или любых других загрязнений, которые могут помешать хорошему чистому соединению.

Не перетягивайте зажимы. Используйте зажимы, совместимые с трубой, во избежание коррозии. Используйте медные или латунные зажимы на медной трубе. Используйте латунные или стальные зажимы на стальной трубе.

Установите зажимы заземления трубы

Шаг № 4

Пропустите провод заземления через каждое отверстие для зажима, а затем затяните зажимы на проводе. Не обрезайте и не сращивайте провод: один и тот же провод должен проходить через все зажимы.

Проложите провод заземления

Шаг №5

На панели выключите главный выключатель. Откройте крышку, открутив винты, и отложите крышку в сторону. Пропустите провод заземления через небольшое отверстие диаметром 3⁄8 дюйма в направлении задней части панели сверху или снизу.

Обычно вам приходится выбивать заглушку из этого отверстия, поместив на нее отвертку с внешней стороны и постучав молотком. Убедитесь, что заземляющий провод не соприкасается с шинами в центре панели или с клеммами нагрузки на выключателях .

Пропустите провод заземления через небольшое отверстие диаметром 3⁄8 дюйма в направлении задней части панели сверху или снизу.

Шаг № 6

Найдите открытое отверстие на шине заземления и нейтрали и вставьте провод заземления. Эти отверстия достаточно большие, чтобы вместить до # 4 AWG провода , но иногда это может быть сложно. Если вам не удается протолкнуть проволоку, обрежьте ее конец и попробуйте использовать чистый отрезанный кусок. Закрепите установочный винт на проушине.

Установите крышку панели и снова включите главный выключатель.

Найдите открытое отверстие на шине заземления и нейтрали и вставьте провод заземления.

Советы по заземлению главной сервисной панели

Нейтральный и заземляющий провода не должны подключаться к одной и той же шине в большинстве субпанелей. Шину заземления следует подключить к шкафу дополнительной панели.

Нейтральную шину не следует подключать к шкафу дополнительной панели.

Наконечник №1 для заземления главной сервисной панели

Металлический кабелепровод должен быть физически и электрически подключен к шкафу панели. Соединительная втулка может потребоваться в некоторых случаях, когда не вся выбивка удалена.

Наконечник № 2 для заземления главной сервисной панели

Установка заземляющего стержня

Заземляющий стержень является важной частью системы заземления. Его основная функция состоит в создании пути к земле для электрического тока, такого как молния, скачки напряжения в сети и непреднамеренный контакт с линиями высокого напряжения. Если вы обновите свою электрическую службу , вам, вероятно, потребуется обновить заземляющий провод и стержни, чтобы они соответствовали коду .

Примечание! В разных муниципалитетах разные требования к заземлению, поэтому обязательно проверьте их перед тем, как пытаться сделать это самостоятельно. Звоните, прежде чем копать! Убедитесь, что зона, где вы будете устанавливать заземляющие стержни, свободна и свободна от любых подземных коммуникаций.


Тренируйте своих нарушителей!

Ваши выключатели (включая главный) следует «проверять» один раз в год, чтобы обеспечить надлежащую механическую работу. Просто выключите их, а затем снова включите. Удобное время для выполнения упражнения - летнее время, когда вам все равно придется сбросить все часы.


Как установить систему заземляющих электродов

Шаг № 1

Начните с покупки двух стальных заземляющих стержней с медным покрытием диаметром 5/8 ″ и длиной 8 футов . У заземляющих стержней на одном конце есть забивная точка, а на другом - ударная поверхность.

Начните с покупки двух стальных заземляющих стержней с медным покрытием.

Шаг № 2

Просверлите отверстие 5⁄16 ″ в балке обода вашего дома , как можно ближе к главной сервисной панели снаружи дома выше уровень земли не менее 6 ″ .

Просверлите 5⁄16 ″ отверстие в балке обода вашего дома

Step # 3

Примерно в футе от фундамента дома загрунтуйте один стержень заземления в землю с помощью пятифунтовой булавы . Если вы наткнулись на камень или другое препятствие, вы можете ударить заземляющий стержень под углом, если он не превышает 45 °.

Двигайтесь до только 3 или 4 дюйма стержня над землей . Отмерьте не менее 6 футов от первого стержня заземления и забейте его другим.

Примерно в футе от фундамента дома воткните один заземляющий стержень в землю с помощью пятифунтовой булавы.

Step # 4

Протяните неизолированный медный провод №4 от шины заземления в главной сервисной панели через отверстие в балки обода и снаружи дома, оставив достаточно провода для соединения двух заземляющих стержней.

Проведите неизолированный медный провод №4 от шины заземления на главной сервисной панели.

Шаг №5.

.

. С помощью латунного зажима, обычно называемого желудь, подключите провод к первому заземляющему стержню, натягивая провод, чтобы не провисать. существует . Продолжайте тянуть за провод, чтобы добраться до второго заземляющего стержня, создавая непрерывное соединение.

С помощью латунного зажима, обычно называемого желудем, подсоедините провод к первому стержню заземления.

Шаг № 6

Соедините второй стержень заземления с другим стержнем с неразрезанным заземляющим проводом, предварительно протянутым через первый стержень заземления.Обрежьте лишнюю проволоку.

Соедините второй заземляющий стержень с другим желудь с неразрезанным заземляющим проводом.

Step # 7

Выкопайте несколько дюймов вокруг каждого стержня, чтобы создать зазор для пятифунтовой молоты. Создание неглубокой траншеи под заземляющим проводом между стержнями также является хорошей идеей. Забейте каждую удочку молотком, пока вершина удочки не окажется на несколько дюймов ниже уровня земли.

Забейте каждую штангу молотком, пока верхняя часть штанги не окажется на несколько дюймов ниже уровня

Шаг № 8

Введите герметик в отверстие в балке обода с внутренней и внешней стороны.

Введите герметик в отверстие в балке обода как с внутренней, так и с внешней стороны.

Советы по заземлению

Указанный металлический браслет можно использовать для заземления внутренних коммуникационных проводов, таких как телефон и кабельное телевидение, если клемма межсистемного соединения недоступна.

Советы по заземлению # 1

Кусок арматурного стержня, заключенный в бетонное основание, является обычным заземляющим электродом в новом строительстве. Называется ufer, электрод должен быть арматурным стержнем № 4 или больше и иметь длину не менее 20 футов.длинная. (Показано перед заливкой бетона.)

Советы по заземлению # 2

Ссылка // Полное руководство по электромонтажу от Black + Decker

Заземление водонагревателей


Электрические водонагреватели и защита от заземления

Неисправные электрические водонагреватели могут сотрясать нас в душе иногда со смертельным исходом . Заземление электрических водонагревателей - очень важная мера безопасности для любого здания.Здесь мы обсудим , чтобы защитить себя, убедившись, что у вас есть заземление в вашей электрической установке.


См. Полную статью «Отсутствующие гласные» в Fixed Abode.


Заземление Электрические цепи могут спасти нам жизнь

Вероятно, самый распространенный серьезный риск для жизни и здоровья в наших домах из-за плохого электрического монтажа. Некоторое время назад в душе в Убуде в результате удара электрическим током из-за неисправного электрического водонагревателя был убит мужчина. Минуточку я слышу, как вы думаете, это была неисправная электрическая установка или неисправный водонагреватель? В том-то и дело, что при хорошей электроустановке неисправный водонагреватель не должен был его убить.

Мы, возможно, никогда не узнаем подробностей его конкретного случая, но это удивительно, более того, очень распространенное явление, когда люди получают удар электрическим током в душе. Очевидно, это должно произойти, поэтому давайте рассмотрим, как это происходит и что требуется для обеспечения даже базовой защиты.

Заземление электрического водонагревателя.

Электрический водонагреватель имеет стальной бак, обычно облицованный эмалированной краской и покрытый снаружи каким-либо теплоизоляционным материалом.Холодная вода в водонагреватель обычно подается по трубе ПВХ.

Внутри резервуара находится электрический нагревательный элемент, который подключен к стандартному трехжильному электрическому кабелю, в котором есть провода под напряжением, нейтраль и заземление. Все очень просто и понятно.

Если нагреватель установлен неправильно, возможно короткое замыкание между токоведущим проводом и резервуаром, вызывающее короткое замыкание. В качестве альтернативы сам нагревательный элемент может быть проблемой.

Нагревательный элемент

Электрический элемент состоит из медной трубки, согнутой в удлиненную катушку.По центру этой трубки проходит толстый медный провод, окруженный изоляционным материалом. Когда эти гиперактивные маленькие электроны бегают по медному проводу, они нагревают его, тепло передается через изоляцию и медную трубку в воду. Изоляционный материал очень важен, он предотвращает соприкосновение медной проволоки с медной трубкой и содержит небольшие электроны внутри проволоки.

По мере старения нагревателя медная трубка может подвергнуться коррозии.Если в трубке появится дыра, это позволит воде быстро найти трещину в изоляции и вступить в контакт с медным проводом, по которому проходит электричество. Поскольку все мы знаем, что вода проводит электричество, теперь мы обнаруживаем, что резервуар, полный воды, находится под напряжением, а стальной резервуар нагревателя находится под напряжением, как и любой другой металл, который напрямую связан с ним.

В 5 метрах кто-то в душе. Вода проводит электричество, поэтому вода в душе и металлическая арматура для душа будут под напряжением.Открываешь кран, выходит живая вода. Как только вода распадается на капли, поток электричества прерывается, но если на человека идет непрерывный поток воды, тело может получить удар электрическим током или даже получить удар током, поскольку электрический ток течет через тело в его неизбежном экстатическом путешествии на землю. .

Конечно, этого не должно происходить. Если водонагреватель и электрические цепи установлены правильно, между баком водонагревателя и массой должно быть надежное соединение.Если вода или резервуар станут живыми, электричество должно течь прямо на землю. Этот поток электричества должен отключить автоматический выключатель и отключить питание.

Как мы уже говорили ранее, вас может убить не напряжение, а ток (т.е. поток электричества), и это не займет много времени. Возможно, вы даже не почувствуете очень небольшой ток менее 1 мА (тысячная часть ампера). При токе всего лишь 10 мА (сотая часть ампера) поток электричества заставит ваши мышцы сокращаться, что сделает невозможным отпускание всего, что вы держите в руках.30 мА - это все, что нужно, чтобы остановить ваше сердце, часть электричества в 270 мА, необходимого для освещения 60-ваттной лампочки.

Путь, по которому электричество проходит через ваше тело, будет определять, получите ли вы удар электрическим током или будете страдать от постоянной негативной ситуации, связанной с выживанием (поражение электрическим током - казнь электрическим током).

Следует отметить, что было убито более одного или двух человек, когда они решили опорожнить свои мочевые пузыри в неудачных местах, и электрический ток непрерывным потоком жидкости протекал к их развлекательным органам и дал им явное отсутствие хрюканья.

Электроустановки рассчитаны на то, чтобы ожидать чего-то подобного и предотвратить нанесение вам вреда путем их отключения.

Правильно спроектированная и установленная электрическая система обнаружит утечку на землю, и автоматический выключатель отключится.

Это определенно то, что вам следует , а не попробовать сами, поэтому найдите для этого электрика, но есть простой тест, который мы можем провести, чтобы убедиться, что ваша электрическая система вообще обеспечивает какую-либо защиту.Для этого мы подключаем токоведущий провод (после автоматического выключателя) к земле и смотрим, срабатывает ли контактный выключатель (выключается сам).

Очень часто главный автоматический выключатель PLN срабатывает раньше отдельных автоматических выключателей. Этого не должно происходить, значит, ваши цепи небезопасны.

Для работы контактный выключатель должен пропускать через него достаточный ток, чтобы отключиться. Если вы посмотрите на переднюю часть автоматического выключателя, вы увидите число, которое указывает максимальный ток, который будет принимать выключатель.Больше, чем это, выключатель выключится. В Индонезии обычно используются автоматические выключатели на 4 или 6 А для световых цепей и 10 А для электрических розеток.

Есть четыре причины, по которым автоматические выключатели не работают правильно:

  1. Система неправильно заземлена - очень распространенная проблема.
  2. Автоматический выключатель слишком большой, тоже распространенная проблема.
  3. Неправильная установка.
  4. Неисправен автоматический выключатель.

В целях безопасности лучше всего установить автомат защиты от утечки на землю и, что бы вам ни сказал электрик, вам понадобится по одному на каждую из силовых цепей.

Основные причины пожаров в зданиях - электрические короткие замыкания. В целом уровень электромонтажа, даже в самых дорогих домах, оставляет желать лучшего. Мы все воспринимаем как должное получение энергии от чего-то вроде стиральной машины или корпуса компьютера. Все очень хорошо, но это говорит вам о том, что схемы не защитят вас, если у вас есть серьезная проблема, такая как устаревший электрический водонагреватель.

Пища для размышлений.


Фил Уилсон
Авторское право © Фил Уилсон, январь 2014 г.
Эту статью или любую ее часть нельзя копировать или воспроизводить без разрешения владельца авторских прав.

Разница между нейтралью и заземляющим проводом в электротехнике

Нейтральный и заземляющий провода часто путают за пределами электроснабжения, поскольку оба проводника работают с нулевым напряжением. На самом деле, если вы по ошибке подключите заземляющий провод как нейтральный, большинство устройств будет работать правильно.Однако такое соединение противоречит нормам, поскольку каждый проводник выполняет разные функции, необходимые в электрических установках.

Национальный электрический кодекс (NFPA 70 NEC) устанавливает цвета проводки для нейтрального и заземляющего проводов. Стандартные цвета упрощают монтаж проводки и повышают безопасность.

  • Цвета нейтрального провода: белый или серый
  • Цвета заземляющего провода: зеленый, зелено-желтый или голый

Эти цвета изоляции разрешены только для нейтрального и заземляющего проводов, и их использование в любом из токоведущих проводов противоречит нормам. Поскольку электрики работают с предположением, что вся проводка этих цветов находится под нулевым напряжением, использование их для токоведущих проводов очень опасно (и в первую очередь противоречит правилам).


Убедитесь, что ваша электрическая проводка указана правильно.


Роль нейтрального проводника в электрических цепях

Чтобы наглядно представить, как работает нейтральный проводник, представьте, что электроэнергия доставляется в виде тока через разность напряжений. Хотя напряжение передается по токоведущему проводу, нейтральный провод требуется для двух важных функций:

  • Служит точкой отсчета нулевого напряжения.
  • Обеспечивает обратный путь для тока, проходящего через токоведущий провод.

Если к устройству подключен только токоведущий провод, он не активируется, потому что ток не может циркулировать и отсутствует разница напряжений. Это похоже на то, как гидроэлектрической турбине требуется выход для движения: если выход турбины заблокирован, вода не может течь, и турбина не может вращаться, даже если вода под давлением подается на вход.

Когда в установке используются трехфазные цепи , могут быть случаи, когда нейтральный проводник не требуется.

  • Например, трехфазная система с линейным напряжением 120 В обеспечивает выходное напряжение 208 В между фазами, и вы можете подключить нагрузку 208 В между двумя фазными проводниками без использования нейтрального провода. Оба токоведущих проводника несут напряжение, но ток может течь, потому что они имеют различных напряжений.
  • Трехфазные нагрузки, такие как электродвигатели, часто рассчитаны на работу с тремя токоведущими проводниками и без нейтрального проводника. Здесь действует тот же принцип - ток может течь между токоведущими проводниками при разном напряжении.

Однако, даже если некоторые нагрузки не используют нейтральный провод в трехфазной установке, он необходим для однофазных нагрузок, использующих только одно из линейных напряжений. Теоретически, если к трем фазным проводам подключены одинаковые нагрузки, их токи компенсируются, и нейтральный проводник проводит нулевой ток. Однако это невозможно в реальных установках, и нейтральный проводник несет дисбаланс тока между тремя фазами.

Роль заземляющего проводника в электрических цепях

Хотя заземляющий провод имеет нулевое напряжение, как и нейтральный провод, он выполняет совсем другую функцию.Как следует из названия, этот проводник обеспечивает заземленное соединение для всех приборов и оборудования.

  • В нормальных условиях весь ток возвращается через нейтральный проводник, а заземляющий провод не несет тока.
  • Однако, когда происходит короткое замыкание в линии, заземляющий провод обеспечивает путь для тока замыкания. Электрическая защита может обнаружить это состояние и отключить цепь от источника питания.

Без заземляющего провода приборы и оборудование могут оказаться под напряжением, если к ним случайно прикоснется токоведущий провод.Повреждение не отключается, поскольку устройства электрической защиты реагируют на ток короткого замыкания, который течет от живого провода к заземляющему проводу. В этом случае любой, кто прикоснется к поверхности под напряжением, получит удар электрическим током.

Поскольку замыкание на землю может повлиять на любую цепь, заземляющий провод требуется даже при отсутствии нейтрального проводника. Например, если в двигателе используются три токоведущих провода и нет нулевого провода, он, тем не менее, должен быть заземлен, потому что любой из токоведущих проводов может выйти из строя.

Правильный выбор размеров нейтрального и заземляющего проводов

Провода под напряжением подбираются в зависимости от тока, который они проводят, и то же самое применимо к нейтральным проводам в однофазных цепях, поскольку они несут тот же ток, что и провод под напряжением. Для трехфазных цепей применяются другие правила: обычно используется тот же размер провода, что и для трехфазных проводов, но в некоторых случаях требуется больший размер провода для нейтрального проводника.

Заземляющие провода для параллельных цепей подбираются в зависимости от мощности устройства защиты от сверхтоков. С другой стороны, размеры заземляющих проводов для главного служебного входа подбираются в зависимости от мощности служебных проводов. NEC предоставляет таблицы для обоих случаев.

Работая с квалифицированными инженерами-электриками с самого начала проекта, вы можете быть уверены, что все компоненты указаны в соответствии с NEC и местными нормами. Это не только обеспечивает безопасность, но и позволяет быстро согласовать проект с местными властями. Инженеры-электрики также могут предложить меры по повышению энергоэффективности, чтобы сэкономить на счетах за электроэнергию.

Как проверить, отключено ли электричество в водонагревателе


Изображение большего размера


Используйте обычный тестер или мультиметр
1. Проверьте черный провод на винт заземления>, а затем
2. Проверьте черный провод к белому проводу>, а затем
3. Проверьте белый провод к винту заземления
>> если в этих трех тестах нет питания, тогда электричество отключено


тестер и зеленый винт заземления

Метод # 2: Проверка места попадания провода в водонагреватель


> Отключить электричество в автоматическом выключателе
> 120 Водонагреватель Volt будет иметь выключатель на 20А
> 240 Водонагреватель Volt будет иметь прерыватель на 30 ампер
> Читать информацию на стороне бака, чтобы увидеть напряжение прибора [или прочитать руководство пользователя]

> Электроэнергия поступает на водонагреватель по проводам, идущим от коробка выключателя
> Провод к водонагревателю держится зажимом> оставьте зажим в покое

> Найдите металлическую пластину (рядом с проводом) > под металлической пластиной находятся соединения проводов
> Выкрутите винт или винты, чтобы металлическая пластина освободилась

> Внутри 3 комплекта проводов:> неизолированная медь обычно крепится к зеленому винту заземления> 2 белые провода, покрытые гайкой> 2 черных провода, покрытые провод гайка

> 240 Вольт или 120 Вольт будет 3 провода
обзор базовая схема
> Белый и черный провода покрыты гайками
> Оставьте неизолированный медный провод присоединенным к водонагревателю

> Снимите гайки, закрывающие черные и белые провода (при этом не трогайте голые провод, не касайтесь металла водонагреватель, не прислоняться к водонагревателю, не касаться металла трубы или металлические воздуховоды, всегда носите сухую одежду и сухую обувь и никогда не стойте на голой земле или влажный пол, положить сухие доски или фанеру)

> Итак, гайки отключены от черно-белых проводов
> Проверить черный провод на оголенный медный провод > если на тестере горит свет, значит, есть электричество> решить проблему: попробуйте выключить другой выключатель

> Необходимо перепроверить результат > Проверить черный провод на белый провод и, наконец, проверить белый провод на землю
Если во время этих трех тестов свет не горит, значит, электричество отключено.

Соединительный провод водонагревателя - нужен ли он?

Некоторые местные нормы и правила требуют наличия уникального фитинга на водонагревателях, соединенного с медными трубами, известного как соединительный провод. Это требование по коду Нью-Джерси и некоторым другим местным кодексам по всей стране. Национальный электротехнический кодекс не требует этого, но многие сантехники устанавливают соединительный провод, даже если он не требуется. Связывающая проволока обычно представляет собой тяжелую медную проволоку, прикрепленную латунными зажимами одним концом к трубе холодной воды, а другим концом - к трубе горячей воды.Детали стоят всего около 10 долларов и могут быть установлены за считанные минуты.

Существует ряд аргументов в пользу необходимости использования соединительного провода, учитывая, что это требуется лишь в нескольких строительных нормах. Сторонники их использования опираются на одну из двух аргументов.

Снижение коррозии

Одна из причин, по которой устанавливается соединительная проволока, - это средство предотвращения электролиза, который может возникнуть при соединении разнородных металлов. Когда водонагреватель подключен к медному трубопроводу, соединение, где медь встречается со стальными фитингами на водонагревателе, подвергается небольшому электрическому потенциалу, который может ускорить коррозию.Связывающая проволока предназначена для того, чтобы слабый ток между водопроводными трубами проходил в обход фитингов медь-сталь и тем самым предотвращал коррозию, вызванную электролизом.

Для юрисдикций, где требуется соединительная проволока, и для сантехников, которые ее регулярно устанавливают, одна из причин заключается в том, что соединительная проволока помогает уменьшить коррозию трубопроводной арматуры и внутренних деталей, таких как анодный стержень.

Следует отметить, что электролиз не может произойти, если водонагреватель подключен к PEX или любым другим водопроводным трубам, не содержащим меди.Предотвращение коррозии не является причиной для установки соединительной проволоки, если у вас трубы не из меди.

Заземление сантехнической системы

Другая школа мысли заключается в том, что соединительный провод помогает завершить электрическое заземление всей водопроводной системы. Металлические трубы согласно нормам должны быть электрически заземлены, и это обычно делается путем заземления входной трубы холодной воды в дом. Водонагреватель создает разрыв между трубами холодной и горячей воды в доме.Считается, что соединение трубы горячей воды с трубой холодной воды у водонагревателя помогает гарантировать, что вся водопроводная система будет электрически заземлена.

Следует отметить, что Национальный электротехнический кодекс не требует подключения соединительного провода к водонагревателю. Причина в том, что металлического кожуха на самом водонагревателе достаточно для завершения непрерывного пути заземления между трубами холодной и горячей воды в доме. Тем не менее, есть электрики и местные строительные нормы и правила, которые решительно защищают соединительный провод водонагревателя в качестве надлежащей меры безопасности.

Для некоторых инспекторов строительства наличие диэлектрических муфт на фитингах медных труб водонагревателя означает, что между трубами горячей и холодной воды ДОЛЖЕН быть установлен соединительный провод. Диэлектрические муфты - это специальные фитинги, используемые для соединения разнородных металлов, предназначенные для предотвращения коррозии, вызванной электролизом. Поскольку диэлектрический переходник нарушает целостность металлической цепи и тем самым прерывает путь заземления, соединительный провод служит для восстановления заземления всей водопроводной системы.Обратите внимание, что водопроводная система с PEX или другими формами пластиковых водопроводных труб не требует какого-либо электрического заземления.

Рекомендации

В конце концов, всегда лучше следовать указаниям местных строительных норм в отношении установки соединительного провода водонагревателя. Если вы устанавливаете водонагреватель самостоятельно, соединительный провод может добавить некоторой защиты от коррозии, если водонагреватель подключен к медным водопроводным трубам.Связывающая проволока также может помочь установить непрерывный путь электрического закругления ко всем металлическим водопроводным трубам в системе.

Интересный факт

В 1889 году Эдвин Рууд создал первый автоматический водонагреватель в Питтсбурге, штат Пенсильвания. Его бизнес, The Ruud Manufacturing Company, все еще работает.

Электропроводка водонагревателя

Для замены электрического водонагревателя требуется разрешение в большинстве областей, независимо от того, выполняется ли установка профессионалом или домовладельцем.В рамках процесса получения разрешения работа будет проверена инспектором, чтобы убедиться, что электрические и водопроводные соединения выполнены правильно и безопасно, а установка соответствует требованиям местных норм. Здесь мы рассмотрим только основные электрические требования, поскольку они применяются к стандартному электрическому водонагревателю в виде резервуара, а не к водонагревателю по запросу (без резервуара). Если вы планируете заменить существующий электрический водонагреватель, сейчас самое время убедиться, что исходная проводка водонагревателя исправна.

Отключение питания

Прежде чем осматривать проводку или электрические соединения водонагревателя или дотрагиваться до них, отключите питание цепи, питающей водонагреватель. В большинстве случаев цепь обслуживается двухполюсным автоматическим выключателем на 30 ампер. Отключите соответствующий прерыватель в коробке выключателя, затем используйте тестер электрического напряжения, чтобы убедиться, что цепь отключена, проверив на водонагревателе.

Расположение электрических соединений

Подключение электрических проводов для водонагревателя выполняется во встроенной распределительной коробке в верхней части бака водонагревателя.Он закрыт крышкой, которую вы можете снять, чтобы проверить соединения проводов внутри. Обычно проводники, ведущие к нагревателю, заключены в гибкий металлический канал или сделаны из гибкого металлического кабеля, такого как кабель с металлической оболочкой (MC). Такая гибкость обеспечивает небольшое пространство для маневра, упрощая замену водонагревателя, и это обязательная функция во многих землетрясениях.

Сняв крышку, вы можете проверить питание, просто подержав бесконтактный тестер напряжения рядом с проводами; если цепь была отключена должным образом, тестер не загорится.

Общие сведения о проводке водонагревателя

Для электрических водонагревателей требуется выделенная цепь на 240 вольт, которая обслуживает только водонагреватель и никакие другие приборы или устройства. Схема обычно включает двухполюсный выключатель на 30 А и неметаллический (NM) кабель 10-2 или кабель MC. На водонагревателе черный провод цепи подключается к черному проводу водонагревателя, а белый провод цепи подключается к белому проводу водонагревателя.

Белый провод цепи должен быть обернут черной или красной изолентой рядом с соединением на обоих концах цепи (на водонагревателе и на коробке выключателя), чтобы указать, что это «горячий» провод, а не нейтральный провод.В отличие от стандартных 120-вольтовых цепей, 240-вольтовые цепи проходят под напряжением как по черным, так и по белым проводам. Провод заземления цепи подключается к зеленому винту заземления на водонагревателе или к проводу заземления водонагревателя, если применимо.

Электропроводка нагревательного элемента

Хотя вам не придется иметь дело с термостатами или нагревательными элементами во время простой замены электрического водонагревателя, полезно знать, что электрические водонагреватели также включают внутреннюю проводку, которая проходит от коробки подключения проводов вниз вдоль боковой части бака. к двум различным нагревательным элементам, каждый из которых управляется собственным термостатом.Нагревательные элементы и термостаты, которые ими управляют, находятся внутри съемных панелей, установленных сбоку бака водонагревателя. Каждая пара термостатов и нагревательных элементов имеет винтовые клеммы, которые подключаются к проводам в водонагревателе. Вам не придется разбираться с этими соединениями, если вы не заменяете термостат или нагревательный элемент на существующем водонагревателе.

Связующий вопрос

Некоторые строительные организации требуют наличия соединительного провода или перемычки между трубами горячей и холодной воды, обслуживающими водонагреватель.Важно отметить, что установочная перемычка не требуется ни Национальным электротехническим кодексом, ни Единым сантехническим кодексом, но может потребоваться местным строительным управлением.

Соединительная перемычка может потребоваться для обеспечения надежного соединения в металлической водопроводной системе. Некоторые эксперты считают, что соединительная перемычка помогает водонагревателям работать дольше, уменьшая коррозию резервуара, вызванную электролизом. Еще одна функция соединительного провода - поддерживать путь электрического заземления на водопроводных трубах.Без перемычки между трубами горячей и холодной воды в системе есть разрыв, который потенциально нарушает непрерывный путь заземления электрической системы.

В любом случае, если вам нужен соединительный провод, он обычно состоит из неизолированного медного провода 6 AWG, подключенного к заземляющему зажиму на каждой из труб с горячей и холодной водой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
