Заземление на даче: как сделать его правильно

Отсутствие заземления на дачном участке может повредить изоляции электроприбора. Тогда высокое напряжение окажется на его корпусе. Ситуация усугубится, если рядом с поврежденным прибором окажутся предметы с естественным заземлением: любые трубы, открытые армирующие конструкций. Для поражения током достаточно будет прикоснуться к одной из них, пройтись босиком или в промокшей обуви по влажной поверхности. Поэтому пренебрегать организацией заземления не стоит.

Чаще всего для дачных домов выбирают треугольную схему заземления. Фото: Instagram montazh.ustanovka

Использование УЗО не является альтернативой заземлению. Только при его наличии защитное устройство будет работать правильно. Если обнаружится утечка тока, то механизм сразу же отключит питание участка, что защитит от опасных ситуаций.

Схемы заземления

Электрический ток всегда выбирает доступный проводник, у которого наименьшее сопротивление.

Для людей эта величина равна 1 кОм, поэтому при заземлении нужно использовать среды с меньшим показателем. Норматив для такой системы соответствует 30-10 Ом, последний вариант актуален при одновременном создании молниезащиты. Чтобы правильно рассчитать сопротивление контура, нужно учитывать и показатели грунта.

В момент заливки фундамента можно организовать заземление по контуру строения. Фото: Instagram home_saz

Грунт Удельное сопротивление (Ом*м)
Песок (уровень грунтовых вод менее 5 м) 1000
Песок (уровень грунтовых вод выше 5 м) 500
Чернозем 200
Влажная супесь 150
Глина полутвердая или меловой слой 60

Для получения наименьшего сопротивления требуется более глубоко погрузить электроды. Также проблему можно решить путем увеличения их числа. Контур организуется по одной из следующих схем.

1. Штыревая. Один электрод забивается очень глубоко. Вся система очень компактна, но для нее требуется специальный дорогостоящий комплект.

Сначала вбивается один отрезок, потом он наращивается следующим — и так до достижения необходимой длины электрода. Фото: Instagram sergei_panferov

2. Линейная. Все стержни располагаются в ряд. Если первая перемычка будет повреждена, то вся система выйдет из строя.

Такие системы отличаются большой протяженностью. Фото: Instagram balbuilding

3. Замкнутая. Может иметь форму треугольника, овала и прямоугольника. Даже если одна перемычка повредится, система продолжит работать. Поэтому такая схема используется чаще.

Внутри дома все провода заземления собираются на одной пластине. Фото: Instagram montazh.ustanovka

Контур желательно располагать на максимальном удалении от часто посещаемых мест, оптимальным считается расстояние 10 м. Если изоляция будет повреждена, то рядом с заземлением будет опасно находиться. Для дополнительной защиты область расположения контура обносят загородкой.

Что потребуется для заземления на даче?

  • Аппарат для сваривания, для соединения конструкции. Другие способы неэффективны, контакт не будет надежным, поэтому и контур не сможет работать стабильно.
  • Болгарка. Нужна для нарезания металла на отрезки необходимого размера.
  • Штыковая лопата. Электроды будут заглубляться в почву.

Проверьте, все ли материалы и инструменты у вас есть. Фото: Instagram engineering_profile

  • Перфоратор. Пригодится для проделывания отверстия в стене.
  • Кувалда. Желательно выбрать вариант потяжелее, потому что штыри придется забивать не меньше, чем на 2 метра.
  • Гаечные ключи.
  • Стальной уголок длиной 2 метра, размером не меньше 0,5х0,5 см. Лучше использовать нержавеющую сталь. Также подойдет прямоугольный профиль с сечением не менее 150 мм2 или арматура. При выборе последней нужно использовать гладкие варианты, рельеф ухудшит контакт.
  • Четыре металлических полосы толщиной 4 мм и шириной 40 мм. Три из них должны иметь длину 1,2 м, а последняя доходить от места монтажа до крыльца дома.
  • Болт М8 или М10.
  • Медный провод толщиной от 6 кв. мм, подбирается по сечению фазного проводника.

Как организовать заземление

1. Подготовка места. Выкапываются три траншеи в форме равнобедренного треугольника. Глубина равна 1 м, ширина — 50 см, длина стороны 1,2 м. От одного из углов необходимо прокопать канаву, идущую к щитку.

2. Электроды забиваются в углах треугольника, чтобы это было проще сделать, можно заточить концы болгаркой. Если почва будет слишком высокой плотности, то придется заняться бурением шурфов. Стержни должны выступать над землей, чтобы к ним можно было приварить стальные элементы.

Иногда под контур нужно вырыть котлован, но в большинстве случаев достаточно канав. Фото: Instagram montazh.ustanovka

3. Далее электроды соединяются стальными полосами. Самая длинная приваривается к углу, от которого отходит канава к распределительному шкафу. Желательно сделать на ней небольшой изгиб возле места крепления для компенсации расширения металла при температурных скачках. Красить металлические части нельзя, допускается только обработка швов антикоррозионным составом.

Для защиты от окисления клемма закрывается корпусом, но лучше ее расположить внутри дома. Фото: Instagram electropavel_official

4. К концу самой длинной полосы присоединяется болт для соединения с клеммой. На нее будет приходить провод заземления из щитка. Теперь в стене нужно просверлить отверстие и вставить пластмассовую гильзу.

Если использовать штырьевой метод, то заземление получится максимально компактным. Фото: Instagram montazh. ustanovka

5. Другой вариант соединения предусматривает приваривание к полосе длинной стальной шпильки.

6. После этого провод идет к распределительному щиту. Рекомендуется объединить все провода заземления на пластине из бронзы.

Проверка системы

Не спешите закапывать траншею — сначала нужно измерить сопротивление. Если прибора нет, то подойдет лампа накаливания. Она должна гореть с той же яркостью, что и при включении в сеть 220 В. При несоблюдении условия придется проверить контакты или увеличить число электродов. Есть еще вариант с выливанием солевого раствора в траншею. Это улучшит показатели, но снизит устойчивость к коррозии, поэтому пользоваться хитростью нежелательно.

Домашняя электросеть надежно защищена при сопротивлении меньше 10 Ом. Фото: Instagram sergei_panferov

После окончательной проверки место засыпается землей и тщательно утрамбовывается. Теперь можно приглашать представителей энергоснабжающей компании, которые оформят разрешающую документацию.

Ведь процесс создания контура заземления показан в видео.

Как самому сделать заземление

Обычно в частных домах и дачах заземление в принципе отсутствует. Вот сейчас мы и поговорим о том, как же самостоятельно можно выполнить у себя дома заземление.

Выбираем заземляющие  электроды

В целях экономии, наиболее часто в качестве материала для электродов заземления применяется сталь, по этой самой причине рассматривать мы будем именно ее, хотя, конечно, вполне допускается использование электродов из меди или из стали, покрытой медной оболочкой.

Самым важным критерием, влияющим на выбор заземляющего электрода, является площадь его поперечного сечения.

Если используется угловой или прямоугольный профиль то площадь поперечного сечения должна превышать 150 мм2. Если применяется стальная труба, то минимальный ее диаметр может быть 32 мм, а толщина ее стенок 3,5 мм. Длина же электрода заземления должна превышать 2 метра. Заземляющие элементы не должны быть веществами, ухудшающими качество электрического контакта (например, краской и т. д.)

Устройство системы заземления

Для построения системы заземления нужно использовать не менее трех заземляющих электродов, которые вбиты в землю в качестве вершин равностороннего треугольника, имеющего длину стороны более 1,2 метра. Перед вбиванием электродов в землю необходимо произвести некоторые подготовительные работы на земле.

1. Выкопайте три ямы, расположенные в точках вершин равностороннего треугольника, глубиной в 0,5 метра каждая, и соедините их небольшими траншеями такой же глубины.

2. Рекомендуется предварительно перед вбиванием сделать нижние концы электродов острыми при помощи болгарки.

3. После этих приготовлений можете смело вооружаться кувалдой. Поверьте на слово, чем больше у вас кувалда – тем проще будет работа. С помощью кувалды забивайте заземляющие электроды в углы-вершины треугольника.

4. Если же грунт отличается достаточной твердостью, то верхние концы ваших электродов могут испытывать сильные деформации от ударов кувалдой (сталь электродов может начать «рваться» и напрочь отказываться углубляться дальше). В таком случае вам нужно болгаркой удалить излишне деформированные участки и затем продолжить этот нелегкий труд.

5. Дальнейший шаг – соединение электродов друг с другом. Для этой цели мы будем использовать стальной проводник сечение которого не менее 50 мм2. Можно, например, воспользоваться стальной полосой, шириной в 40 и толщиной в 4мм.

6. Помните, что все подобные соединения деталей из стали должны быть выполнены при помощи сварки (лишь в самых крайних случаях возможно применение болтового соединения, но сварка здесь будет идеальным решением).

7. Затем ту же самую стальную полосу нужно проложить непосредственно до точки планируемого ввода внутрь дома и вывести ее на поверхность земли.

8. Для возможности присоединения заземления к заземляющему проводнику к этой полосе приварим болт с диаметром резьбы М8 либо М10.

Ввод заземления в здание

Дело, можно сказать, сделано. Осталось всего лишь провести наше заземление до места расположения щитка распределения.

Для этого просверлим в стене сквозное отверстие и соединим устройство заземления с щитком при помощи заземляющего проводника. При применении проводника из меди его сечение нужно выбирать не менее 6мм2, а для алюминиевого – минимум 16 мм2. А теперь уже от распределительного щитка можно разводить проводники заземления по всем розеткам и электроприемникам.

Вот теперь, собственно, все, наше устройство заземления полностью готово. По завершению работ нелишним будет проверить величину его электрического сопротивления. Сопротивление устройства заземления не должно быть более 4 Ом. Из своего личного опыта могу вас уверить, что трех заземляющих электродов, как правило, бывает достаточно.

Если вас продолжают терзать сомнения, то лучше вам пригласить профессионалов, чтобы они измерили сопротивление и составили акт. Но такая услуга не очень-то дешевая. Проще будет самостоятельно увеличить число электродов заземления до 4-5 штук и перестать волноваться.

В заключение всего изложенного хочется еще добавить, что для обеспечения наиболее полной защиты, кроме заземления, желательным является использование устройств защитного отключения (УЗО – не нужно путать с автоматами выключения!). А в домах большой этажности, где обеспечение защитного заземления сопровождается преодолением больших технических трудностей, использование УЗО является просто необходимым.

Компания Электромонтаж-ST быстро, качественно и с гарантией произведет монтаж заземления дома в Подольске, Климовске, Щербинке, Бутово, Домодедово, Москве, Троицке, Чехове и Серпухове.

Материалы, близкие по теме:

как правильно сделать заземление, основные схемы, устройство контура

Людям, проживающим в собственном частном доме или на даче, нужно обязательно защитить себя от возможности поражения электрическим током. Для этого главную электрическую установку в частном доме нужно соединить с землей (заземлить), при помощи проводника. Даже человек, не знакомый с электричеством, может самостоятельно сделать заземление для своего частного дома. Рассмотрим, как можно сделать его на даче, и его основные схемы.

Чтобы безопасно использовать электричество на даче, нужен правильный заземляющий контур, который объединяет все бытовые электрические приборы.

Зачем необходим заземляющий контур

Заземление для дома, это соединение электрических установок с металлическим контуром, который помещен в грунт. Все дело в том, что электрические приборы в рабочем состоянии не проводят ток, но если происходит нарушение изоляции, то корпус будет находиться под напряжением. Прикосновение к такому устройству для человека может стать очень опасным. Чтобы его не поразил электрический ток, и используется заземляющий контур.

Кроме этого, большую опасность представляют металлические предметы, которые могут находиться рядом с неисправным устройством. Это могут быть: водопроводные трубы, стояки отопления и так далее. Даже при небольшом касании к ним, цепь может замкнуться. В результате смертельно опасный ток пройдет через человеческое тело. Поэтому многие современные электроприборы оснащены специальным кабелем питания, который имеет трех контактную вилку. Соответствующие розетки должны быть установлены в доме.

Заземляющий контур:

  • Защищает от поражения током.
  • Уменьшает уровень высокочастотных магнитных помех, которые излучают бытовые приборы.
  • Обеспечивает безопасную работу электрических устройств, которые работают там, где влажность повышена. Например, стиральные машины, бойлеры и водонагреватели.
  • Уменьшает шумовые помехи.

Благодаря заземлению владелец загородного дома может быть уверенным, что при скачке напряжения в сети имеющаяся в доме бытовая техника не испортится и никто из людей не пострадает.

Основные виды

Схему заземления можно разделить на два вида: рабочее и защитное заземление.

Защитное. Электрическое оборудование соединяется с землей. Это наиболее распространенный и простой вариант защиты от поражения электрическим разрядом.

Рабочее заземление. Его применяют, когда нужно предотвратить повышение напряжения, которое возникает при разрушении изоляции. Например, при попадании в дом молнии.

Какую бытовую технику нужно заземлять

Бойлер. Его заземление является одним из самых важных моментов. Все дело в том, что материал бойлера часто выполнен из нержавеющей стали, а она плохо противостоит воздействию блуждающих токов, которые отводятся заземлением. Этот блуждающий ток может поразить человека, который принимает душ, или при простом касании к бойлеру.

Стиральная машина. Имеет высокую электрическую емкость, которая образуется благодаря влажности в помещении.

Компьютер. Его блок питания устроен таким образом, что рабочая утечка может быть даже больше, чем у стиральной машины.

Электрическая плита. Имеет высокую мощность, и как результат высокую вероятность пробоя.

Принцип действия заземления

Если человек соприкасается с устройством, у которого на поверхности возникло напряжение, ток уходит в землю не через человеческое тело, а через проводник. Это происходит потому, что у человека сопротивление тела составляет один килоОм, а у проводника — четыре Ома. Поэтому ток выберет самый простой и быстрый путь движения от устройства к земле, которая имеет большую электроемкость.

Самый простой пример заземления, это громоотвод (молниеотвод). Это заземление только между землей и небом. Электрический разряд попадает в длинный металлический штырь, и, не затрагивая самого жилого строения, уходит в землю. В общую схему заземления громоотвод тоже входит.

Как сделать заземление на даче своими руками

Такая схема состоит из трех электродов, которые вкопаны в землю, и металлической сварной конструкции, которая отводит электричество. Использование нескольких электродов нужно для того, чтобы хватило площади заземляющего контура для защиты.

Самое главное, это не ставить электроды на большом расстоянии один от другого. Иначе поверхность моделируемой площади сможет нарушиться, и эффективность заземляющего контура намного уменьшится.

Заземление для дома изготовляется из стали с разным покрытием или из луженой или оцинкованной меди.

Схема контура заземления своими руками

Высота электрода, который вкапывается в землю, должна быть от двух до трех метров. Электроды располагаются на земле по принципу равнобедренного треугольника. Нужно отметить, что расстояние между ними должно быть не менее одного метра. Металлическая пластина связывает их между собой. Ее крепят к электродам при помощи сварки.

Как сделать заземление частного дома своими руками? Для этого необходимы:

  • Металлический уголок размера 50х50 миллиметров и длинной от двух до трех метров.
  • Металлическая платина размерами 40 х 4 миллиметров .

На выбранном участке необходимо сделать разметку равнобедренного треугольника, у которого стороны будут по три метра.

По разметке выкапывается траншея глубиной в семьдесят сантиметров, и по углам необходимо забить уголки, которые и будут заземляющими электродами.

Электроды нужно соединить металлической полосой и при помощи стального провода притянуть его к дому. В том месте, где будет распределение заземляющей цепи по дому, делается соединение (на болтах) с медным проводом и его нужно распределить по инженерной электросети. После этого нужно только засыпать выкопанную траншею землей.

Проверка заземления

Перед тем как запустить систему заземления на даче в эксплуатацию, его необходимо проверить на работоспособность. Для тестирования работоспособности системы необходимо воспользоваться специальным устройством, которое называется омметр. Необходимо знать, что для частного дома сопротивление не должно превышать тридцать Ом. Это при условии, что дом подключен к сети напряжения двести двадцать вольт.

Идеальным показателем сопротивления можно считается нулевая величина. Это говорит о том, что электричество полностью гасится землей. Но на практике идеального показателя добиться невозможно. Поэтому есть специальные нормативы значения, которые высчитываются, исходя их конструктивных особенностей заземляющего контура. Можно посмотреть на схеме.

Необходимо отметить, что в отсутствие такого устройства, проверять работоспособность можно при помощи простой лампочки, соединив один контакт с фазой в сети, а второй с заземлением. Чем более ярко будет гореть лампочка, тем меньше сопротивление в контуре.

Еще один способ заземления для дома своими руками

Этот способ тоже довольно эффективный и позволяет значительно уменьшить количество земляных работ. Речь идет о заземлении в подвале. Именно в подвале имеется возможность установить контур заземления. При таком монтаже нужно отступать не менее одного метра от каждой стены. Электроды нужно забивать на глубину один или полтора метра. Это позволит существенно сократить время на установку заземления, а эффективность заземления останется на высоком уровне. Можно посмотреть на схеме.

Итак, заземление на дачном участке, сделанное своими руками, способно намного увеличить уровень безопасности загородного дома, при условии, что монтаж выполнен правильно. Несмотря на то, что этот процесс довольно трудоемкий, справиться с ним смогут даже новички, которые не занимались до этого электромеханическими работами.

Необходимо отметить, что очень важно использовать во время работы только качественные материалы и обязательно соблюдать технику безопасности во время работы.

Заземление в частном доме своими руками для сети 220 в: правила и требования установки

Применение конструктивных элементов защиты от поражения током (так называемых заземлителей) – гарантия безопасной эксплуатации современных бытовых электроприборов и оборудования. Устройство заземления в частном доме имеет ряд особенностей, связанных с тем, что в сельской местности при организации электросетей до сих пор используются схемы старого типа. В кабельной подводке линий электропитания в частном секторе специальная заземляющая жила, как правило, не предусмотрена, что требует принятия особых мер защиты.

Дополнительные меры защиты

В основе этих мер лежит организация на стороне потребителя (в его частном доме) так называемого «повторного заземления», с помощью которого удаётся существенно снизить риск поражения током.

Реальная угроза такого поражения возможна при случайном обрыве шины PEN, заземлённой лишь на питающей подстанции.

Использование повторного заземления совместно с УЗО повышает эффективность работы всей системы в целом и гарантирует моментальное снятие напряжения с питающей линии.

Такое заземление обеспечивает защиту частного дома от удара молнии вместе со смонтированным на крыше громоотводом (при условии, что тот с помощью медной шины подключается непосредственно к контору заземления).

Сделать контур можно своими руками.

Общие принципы

Надёжное заземление дома в сельской местности предполагает обустройство специального защитного контура, основу которого составляет заземлитель.

Последний представляет собой сборное сооружение, изготавливаемое из прутков арматуры, стальных труб небольшого диаметра или типовых металлических профилей.

После закапывания или забивания на глубину сварная конструкция обеспечивает надёжный контакт металлических частей с грунтом, достаточный для стекания тока в землю.

При наличии связки «контур заземления + УЗО» в случае прикосновения голыми руками к открытым токоведущим частям электропроводки или приборного кабеля автомат мгновенно обесточит цепь и снимет напряжение.

Правильное заземление в загородном частном доме с питающей сетью 220 В предполагает выполнение следующих операций:

  • на планке ГЗШ (главная заземляющая шина) во вводном щитке следует создать отдельную клемму PE, которая и будет использована для организации повторного заземления;
  • затем от этой клеммы медным проводом необходимо будет сделать отвод в сторону намеченного места расположения заземлителя;
  • после этого возле частного дома изготавливается сама заземляющая конструкция, требования к которой будут подробно рассмотрены далее.

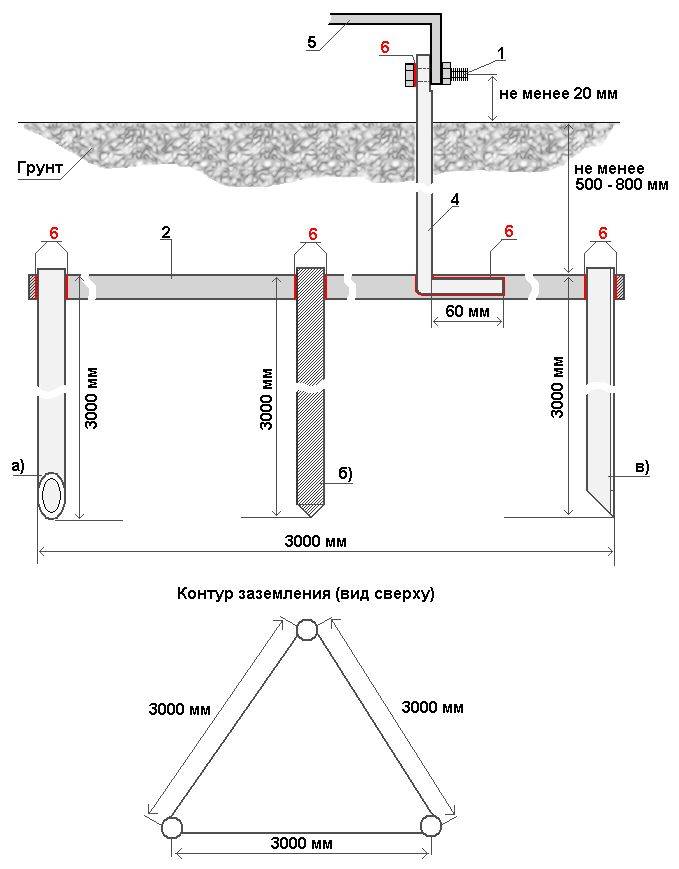

Иллюстрацией всех перечисленных операций может служить рисунок контура.

Обратите внимание, что на рисунке указываются уже разделённые PE и N проводники.

Заземляющее устройство устанавливают неподалёку от частного дома, что позволяет сократить длину соединительных шин заземления и минимизировать токовые потери в них.

Варианты самостоятельного изготовления

Для частного дома металлическую сварную конструкцию заземления (заземлитель) удобнее всего изготовить из обрезков стальных труб или металлических профилей. При их отсутствии могут применяться металлические штыри диметром порядка 16-ти миллиметров.

Использование для заземления специальных арматурных прутьев с калёной поверхностью не допускается действующими нормативами, поскольку имеющееся на них покрытие влияет на распределение стекающих в землю токов.

К тому же калёный слой арматуры в условиях повышенной влажности способствует быстрому разрушению металла в почве и нарушению режима стекания.

Еще один вариант устройства в частном доме заземления предполагает использование металлического уголка с полочками или схожего с ним профиля. Для их погружения в мягкий грунт достаточно воспользоваться обычной кувалдой, предварительно срезав под углом один из концов заготовки.

Нередко, делая заземления своими руками, в качестве размещаемых в земле элементов используют металлические трубы, один конец которых сплющен или заварен «под конус».

В нижней части трубных заготовок для заземления рекомендуется просверлить несколько отверстий, через которые можно будет насыщать грунт соляным раствором.

Необходимость в этом возникает в случае пересыхания грунта и заметного ухудшения распределения тока стекания в почву. При увлажнении почвы посредством соляного раствора требуемый режим распределения обычно восстанавливается.

Недостаток такого заземлителя в деревянном доме – большие трудовые издержки на его изготовление, связанные с необходимостью подготовки отдельного приямка для каждого элемента. Забить их кувалдой на требуемую глубину не всегда представляется возможным.

Особенности конструкции

Штыри или отрезки труб, из которых будет собираться заземлитель, должны углубляться в грунт ниже уровня промерзания почвы для данного региона как минимум на 0,6-0,8 метра.

В местностях с засушливым летом заземляющее устройство должно собираться из металлических заготовок, достигающих своим нижним концом влажных слоёв почвы. По этой причине для его сборки предпочтительнее использовать уголки или металлические прутки длиной 2-3 метра и значительной площадью соприкосновения с грунтом.

Указанные параметры обеспечивают необходимую проводимость получившегося контакта заземления и создают оптимальные условия для стекания тока.

Правила устройства электротехнических установок (ПУЭ) в разделах, посвящённых изготовлению зазаемлителя, особо отмечают то, что составляющие его элементы не должны иметь какого-либо покрытия.

Именно по этой причине контур заземления в частном доме (точнее – погружаемая в землю часть) никогда не покрывается защитной краской, которая снижает проводимость перехода металл-земля. Для защиты зон сварки от разрушения в этом случае используются специальные антикоррозионные составы.

Также обратите внимание на то, что заземлитель должен иметь минимально возможное сопротивление, что обеспечивается идеальным контактом между всеми его составляющими.

Его надёжная установка в грунте возможна лишь при условии использования сварки, как основного метода сочленения. Причём все швы должны выполняться профессионально, а их качество не должно вызывать каких-либо сомнений.

Заземление в частном доме не допускается делать с использованием резьбовых соединений. Со временем металл в местах таких сочленений постепенно окисляется (разрушается), а переходное сопротивление контактов резко возрастает.

По этой же причине крайне неразумно использовать в качестве заземлителя отводы трубопроводов, проложенных в земле. С течением времени стыки таких труб сильно окисляются и начинают разрушаться, что делает эти элементы совершенно непригодными для растекания тока. Да и сам трубопровод, использованный для заземления, портится.

Как сделать простейшее устройство

Самая простая конструкция заземления частного дома может быть представлена в виде равностороннего треугольника, образуемого тремя забитыми в землю металлическими штырями и горизонтальными перемычками. Штыри или трубы забиваются в землю рядом с домом таким образом, чтобы их верхний срез располагался примерно на 0,5 метра ниже уровня земли.

На этом же уровне они свариваются между собой нарезанными по длине металлическими полосами (металлосвязью).

Порядок сборки такой конструкции заземления для частного дома следующий:

  1. сначала на удалении не менее чем 1,5 метра от края отмостки дома намечают место для обустройства конструкции заземления. На выбранном участке выкапывают траншеи по контуру треугольника со сторонами порядка 1,2 метра. Глубина траншей для заземления выбирается равной 70-ти, а ширина 60-ти сантиметрам, что обеспечивает необходимый простор для проведения сварочных работ;
  2. вслед за тем от одной из вершин треугольника, обращённой к дому, по направлению к нему прорывается ещё одна траншея глубиной не менее 50 сантиметров;
  3. после этого по углам забиваются трубные заготовки, круглые прутки или уголки длиной три метра;
  4. затем к вбитым заготовкам для заземления привариваются элементы металлосвязи, выполненные в виде полос 40х4 миллиметра, после чего от получившейся конструкции нужно провести такую же полосу по направлению к частному дому.

По завершении этих операций все образовавшиеся в места сварки наплывы тщательно очищаются от шлака, а затем покрываются специальным антикоррозионным составом.

На вводе в здание к металлической полосе приваривается подходящий по размеру болт, на котором впоследствии фиксируется медный проводник сечением не менее 4 квадратных миллиметров, идущий от ГЗШ.

После засыпки получившейся конструкции выбранным ранее грунтом и его тщательной утрамбовки, работы по обустройству заземлителя можно считать завершёнными.

Заземление частного дома в подвале. Вы здесь

Заземление частного дома в подвале. Вы здесь

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь , пожалуйста.

fedot

Не в сети

Россия

: Саратовская область

: 74

зДРАВСТВУЙТЕ подскажите пожалуйста, кто делал заземление, для электропроводки в частном доме в погребе под домом, если можно реальные рекомендации.

Ivank

Не в сети

Россия

: Тверь

: 72

Под самим домом наверно не стоит, заземлению надо, чтоб было нормальное растекание тока по грунту, то есть чтоб было сыро. Может быть сделать снаружи дома, в месте, где вода стекает с отмостки, или в дно первого и второго канализационного колодца забить. Надо не меньше двух уголков,40х40 или штырей из арматуры Ф 20мм, длинной около полутора-двух метров, забить в грунт, к верху штырей приварить проволоку,Ф6мм или толще или полосу 20х4, чтоб штыри были соединены между собой и довести проволоку(полосу) до сборки, рубильника или куда надо по проекту, желательно целым(в смысле без сварных соединений) не очень длинным куском. Штыри можно не забивать, а откопать шурфы(сделать скважины), опустить туда штыри и засыпать шурфы древесным углем с солью. Уголь хорошо удерживает воду, соль снижает сопротивление грунта. Верхняя часть штырей должна быть доступна для осмотра сварного соединения штыря с проволокой или полосой.

WERTER

Не в сети

Россия

: S-Peterburg

: 355

Штырь заземления
Артикул: ZZ-001-065

Это стальной тянутый стержень диаметром 14 мм и длиной 1,5 метра, покрытый методом электролитического осаждения медью чистотой 99.9%, образующей покрытие с молекулярной и неразрывной связью со сталью.

Высококачественная сталь в таком заземлителе выполняет кроме электропроводящей еще и необходимую для зарывания электрода в почву — механическую роль. Штыри обладают высоким пределом прочности на разрыв 600 Н/мм² и могут быть погружены в грунт при помощи отбойного молотка на большую глубину (до 40 метров).

Толщина медного покрытия составляет не менее 0.250 мм по всей длине стержня (включая резьбу). Это гарантирует его (покрытия) устойчивость к изгибу, отслоению, сцарапыванию при монтаже. Особенно это важно на резьбе, где более тонкий слой меди будет полностью разрушен от нагрузок и трения с муфтой во время заглубления.

Эти особенности гарантирует высокую коррозийную устойчивость штыря заземления и обеспечивают столь долгий срок службы (до 100 лет).

По краям методом накатки нанесена резьба для их взаимного соединения с помощью соединительной муфты.

это ГОСТовкий штырь
Файлы:

Vladislav Kryukov

Не в сети

Россия

: г.Сыктывкар

: 7

Можно делать под домом, рядом с домом. Вопрос , какие у вас грунты ? У меня с запасом забито 5 уголков примерно 2 м длины (в связи с промерзанием грунтов). Сконкретизируйте также для чего (цель) делается заземление. Оно может быть рабочее и защитное. есть ли у вас 3-х фазное оборудование. Возможно вам нужна просто молниезащита ? Или энергетики требуют ? Техусловия чтобы выполнить ? Почему тогда именно в погребе или у вас там самое сырое место.

Александр Штуль

Не в сети

РФ

: Белоярский район д.Ключи Камышевской сельской управы

: 10

Главная проблема — грунты. По личному опыту. Устраивали заземление, штыри вбили, сопротивление в мегах. Вырыли яму 6Х6 Уложили два слоя сетки, сопротивление в мегах. Плюнули, привезли пол камаза соли и бросили шланг на ночь. Сопротивление оптима, правда ничего не растет уже пять лет.

Сопротивление заземления для частного дома. Составные части системы

Ключевым параметром данной системы является сопротивление заземления. Сопротивление заземления должно быть настолько малым, чтобы именно по такому пути шел ток при возникновении аварийной ситуации. Это обеспечит защиту при случайном прикосновении человека к поверхности, на которую подано напряжение.

Специалисты рекомендуют подключать бытовую технику к системе заземления

Для получения необходимого результата шасси и корпуса бытовых устройств дома соединяют с главной шиной заземляющего устройства,  создается внутренний контур. К нему же подключают металлические элементы конструкции здания, трубы водопровода. Подробно состав такой системы выравнивания потенциалов описан в ПУЭ (п.1.7.82). Снаружи строения устанавливается другая часть защиты, внешний контур. Его также подключают к главной шине. Для оснащения частного дома можно использовать разные схемы. Но проще всего заглубить в землю металлические стержни.

В следующем списке приведены отдельные компоненты системы и требования к ним:

  • Провода, которыми подсоединяются утюги, стиральные машины и другие конечные потребители. Они находятся внутри сетевого кабеля, поэтому необходимо только наличие соответствующей линии заземления, подключенной к розетке. В некоторых ситуациях, при установке варочных панелей, духовых шкафов, иного встроенного в мебель оборудования, требуется подсоединение корпусов отдельным проводом.
  • В качестве общей шины можно использовать не только специальный провод, но и «естественные» проводники такие, как металлические каркасы зданий. Исключения и точные правила будут рассмотрены ниже. Здесь же надо отметить, что этот участок прохождения тока надо создавать так, чтобы предотвратить механические повреждения в процессе эксплуатации.
  • Наружный контур частного дома создают из металлических элементов без изоляции. Это увеличивает вероятность разрушения процессом коррозии. Для снижения этого негативного воздействия используют цветные металлы. Места сварных соединений стальных деталей покрывают битумными смесями и другими составами аналогичного назначения.
  • Реальное сопротивление заземляющего устройства такого типа будет зависеть от характеристик грунта. Глина и сланцы хорошо удерживают влагу, а песок – плохо. В каменистых грунтах сопротивление слишком велико, поэтому понадобится искать другое место для установки, или погружать заземлитель еще глубже. В особо засушливые периоды, чтобы сохранить функциональность устройства рекомендуется регулярный полив почвы.

Контур заземления в погребе. Проверка заземления

Заземление в деревянном доме или кирпичном готово, необходимо его проверить. Что для этого нужно сделать?

  • Разбираем любую розетку в доме.
  • Берем мультиметр и выставляем его в режим напряжения.
  • Соединяем щупами прибора провода фазы и нуля. Должно появиться значение напряжения в сети.
  • Затем соединяются фаза и заземление. Прибор должен показать немного отличающееся (сниженное) значение напряжения, чем в предыдущем пункте.

Все это можно сделать и при помощи контрольной лампочки. Все те же манипуляции, при которых лампочка должна гореть ярко при соединении фазы с нулем, и тусклее при соединении фазы с землей. Вот так можно ответить на вопрос, как проверить заземление в частном доме.

В связи с устройством заземления дома своими руками частные владельцы домов и новоиспеченные застройщики часто сталкиваются с некоторыми проблемами, которые сами решить не могут. К примеру, заземление в частном доме своими руками (380в подводимого напряжения). Есть ли какие-то особенности в проведении монтажа? Никаких особенностей нет, потому что трехфазное подключение внутри дома разбивается по однофазным контурам, которые равномерно разбрасываются по всему зданию. К примеру, одна фаза идет на освещение, вторая на розетки, третья замыкается, к примеру, на бойлер. Заземлить же дом приходится по одному контуру. Тот есть, провод заземления, выходящий из дома, соединяется с шиной, куда был подсоединен заземлитель с улицы. При этом внутри помещений заземляющий контур соединяет между собой все розетки и мощные бытовые приборы, как отдельно стоящие потребители.

Можно ли сделать заземление в доме, используя для этого подвал или погреб? Никаких проблем и здесь нет. Главное, чтобы заземление в подвале (погребе) полностью находилось в земле, чтобы сопротивление конструкции было минимальным. При этом погреб будет идеальным местом (влажный пол и грунт, хорошо проводящие ток), единственное к нему требование – это закрыть место установки контура защитными приспособлениями, к примеру, уложить деревянные решетки на пол.

Заземление под стяжкой. Скрытое заземление под асфальтом и бетоном

Контур заземления является своеобразным сооружением, которое может занимать полезную площадь на небольшом участке. Если используются большие мощности, то и занимаемая территория будет достаточно большой. Проводить на ней какие-либо садовые или огородные работы слишком опасно, поэтому место обычно пустует. На западе давно действует совершенно другая практика — они организуют эту систему под дворовой бетонной площадкой для экономии. Такое заземление ничем не отличается от открытых аналогов, зато оно будет находиться в скрытом месте. А о срабатывании может оповестить сигнальный светодиод. Наши эксперты блога «ПрофЭлектро» попробовали разобраться в этом вопросе полностью.

Основные особенности этого типа заземления

Перечислим его базовые отличия от стандартного заземления, имеющего видимую снаружи часть контура:

  • Шина, идущая вниз, должна быть плотно заизолирована при помощи специальной оплётки. Это позволит избежать поражения электрическим током на пути следования, а также передать напряжение на мокрый бетон. Обычно для этих целей продаётся специализированная толстая термическая усадка, плотно облегающая главный проводник.

    Существуют также специализированные компании, предоставляющие услуги по изоляции любых проводников и корпусов. Для большей надежности лучше всего обратиться к ним. Они используют специализированную жидкую резину, а по возможности применяется даже трехмерная печать и послойные напыления. Прямая часть шины, идущая до контурной конструкции, должна быть надёжно заизолирована.
  • В качестве материала необходимо выбирать медь. Она практически не распространяет окислы, что не вызывает проводимости почвы. Также стоит выбрать оцинкованные стержни. Существует одна хитрость, позволяющая избежать сложного забивания стержней в землю, используя кувалду. Вы можете купить тонкие винтовые сваи, закрутив их в грунт при помощи обычного воротка. Если основание слишком твердое, то можно сделать это вдвоём.
  • Чтобы избежать поражения электрическим током или наводки на корпус стоящего во дворе автомобиля, рекомендуется закапывать прямо над контуром большой лист металлизированной резины, рассеивающей разряд по всей площади. Это нехитрое решение позволит избежать большой беды. Чтобы оно действительно работало, Вы можете увеличить площадь до 3–4 площадей самого контура. Возможно касание стержневой системы и полосы с данной резиной.
  • От верхней линии до поверхности бетона должно быть не менее 2 метров.
  • Запрещено прокладывать на расстоянии меньше 1,5 м от потенциально опасных для человека объектов. Это может быть колодец, скважина, система полива в металлических трубах. Это расстояние нужно соблюдать до ближайшей стенки подвала, детской площадки и даже сливной ямы. Это любые токопроводящие объекты, с которыми могут контактировать люди.

Внутри дома нет совершенно никаких отличий. Не нужно слушать ложные рекомендации, говорящие о том, что скрытый тип должен иметь отличия в обустройстве внутри здания. Это обычное заземление, просто невидимое извне. Многие владельцы частных домов начинают говорить о том, чтобы упростить процедуру создания, но это пренебрежение правилами техники безопасности.

До начала изготовления твердого покрытия

Естественно, что если во дворе уже залит прочный бетон или уложен дорогостоящий асфальт, то вы не сможете забить стержни контура. Единственным выходом будет вырезание своеобразного люка, в котором будет прокапываться колодец. Вам придётся потратить значительно больше времени, но результат определенно стоит этих усилий. Вы должны постараться сделать это особенно в том случае, если есть дети. Они часто проявляют к контуру нездоровый интерес.

Вы можете купить всё, что необходимо для организации данного типа электротехнических сооружений, в нашем интернет-магазине «ПрофЭлектро» . Мы предоставим качественную консультацию в случае необходимости. Все товары проходят многоступенчатый контроль качества. Поставки производятся напрямую от российских и зарубежных производителей, что автоматически гарантирует приемлемую стоимость. Доставка возможна в любую точку страны.

Можно ли делать заземление внутри дома. Как сделать заземление правильно в доме

Как правило для подачи в частный дом электричества применяется система ТТ , в такой системе заземляющий провод PE подключается к контуру заземления, и больше никуда. При такой системе, необходимо делать качественной контур заземления, чтобы в случае замыкания КЗ на землю, ток короткого замыкания был достаточен для срабатывания автомата защиты. Рассмотрим, как сделать заземление правильно в частном доме.

Контур состоит из заземлителей и металлической обвязки. Заземлители делаются из металлических штырей 2-3 метров длинной, они полностью входят в землю. Эти штыри и распределительный щит в доме соединяются металлической обвязкой. Для изготовления штырей могут применяться металлические трубы, уголки, пруты. Арматуру использовать нельзя, так как она быстрее ржавеет и теряет заземляющие свойства. Между собой штыри удобно соединять металлической полосой.
Существует принципиально две схемы контура заземления:

  • Линейная схема заземляющего контура, заземлители уложены в ряд и соединяются последовательно.
  • Схема с замкнутым контуром, например треугольные и квадратные, в этом случае все штыри заземления образуют замкнутый круг. Такая схема более надежна и оптимальна. Если позволяет территория возле дома, то используйте её. Самой оптимально схемой будет треугольник, расстояние между штырями должно быть одинаковым от 1 м до 1,5 м.

Организацию заземления в частном доме можно разделить на три этапа работ, на монтаж контура заземлителей в земле, подключение контура к электрическому щитку и проверку работы заземления.

Внимание! Ответственно подойдите к выбору места для контура заземления, так как в случае утечки тока над ним не должно никого быть. Можно расположить под клумбой или дорожкой. Размещать контур нужно на расстоянии от 1 до 10 метров от дома.

ЭТАП1

  • Отмечаем территорию под контур треугольника, в направлении к строению выкапываем траншею глубиной 70 см.
  • В углах треугольника в землю вбиваются металлические уголки или трубы на глубину ниже уровня промерзания, около 2,3 метров. Концы штырей забивают так, чтобы после засыпания грунтом над ними было еще около 50 см почвы.
  • Затем эти концы соединяются методом сварки металлическими полосами, тем самым образую замкнутый контур в виде равнобедренного треугольника.
  • Затем приваривается к контуру металлическая полоса, идущая к дому. На её конце, на стене дома, привариваем болт, к которому будет закрепляться заземляющий провод от шины в электро-щитке.
  • Сварочные швы красятся битумной краской или мастикой, для защиты от коррозии.
  • Засыпаем грунтом траншею, и красим для защиты от коррозии земляную шину, которая выступает из земли.

Внимание! Есть заблуждение, что для лучшей работы заземления можно посыпать контур перед засыпкой солью, якобы соленая почва лучше проводит ток. Не делайте этого, так как показатели проводимости тока действительно на начальном этапе эксплуатации будет лучше, но в долгосрочной перспективе ваш контур значительно быстрее заржавеет и потеряет свою способность выполнять свои функции.

ЭТАП2

Для подключения земляной шины к щитку лучше использовать медный провод желтого цвета, сечением не меньше 10 кв.мм.

Внимание! Для крепления медного провода к металлической полосе делается отверстие по диаметру болта, провод фиксируется гайкой с шайбой специальными клеммами, но не накручиваться на них. Это место соединения зачищаем до блеска и покрываем консистентной смазкой для защиты металла от окисления и коррозии.

К щиту медный провод крепится на корпус также винтовым соединением. Если дверца щита не заземлена, то заземлите её еще одним проводом.

Совет! Заранее подберите шины заземления в щитке с нужным количеством отверстий для разных линий, так как крепить два провода в одну точку запрещается.

ЭТАП3

Проверьте работоспособность выполненного защитного. Лучше проводить такую проверку раз в 3 года, для вашей безопасности. Проверка проводится омметром. Может показаться, что проверить ваш контур можно при подключении обыкновенной лампочки к фазе и контуру и она будет гореть, но это ошибочно из-за низкого электропотребления.

Сопротивление контура заземления не должно быть более 4 Ом. Советую пригласить электрика и быть уверенным в том что ваш контур заземления работает корректно.

Источник: https://proremont-dom.ru/novosti/mozhno-li-delat-zazemlenie-v-podvale-chastnogo-doma-vy-zdes

Заземление в многоквартирном доме. Существующие системы заземлений

Понимаю, что для людей, не искушенных электротехнике все эти понятия, могут показаться скучными и ненужными, но для того чтобы знать как сделать, без знаний существующих способов не обойтись.

  • TN-C. Самая распространенная, но и самая ненадёжная, с точки зрения электробезопасности, система. Защитного проводника PE нет совсем, он совмещен с рабочим нулём в проводнике PEN. Дополнительного заземляющего контура то же нет. Визуально отличить TN-C можно заглянув в этажный щиток. Входящих кабелей четыре: 3 фазы и PEN. Уходящих в квартиру два: фаза и тот же PEN. Для достижения хоть какой-то электробезопасности применяется зануление, с упованием на срабатывание автоматического выключателя (АВ).

  • TN-S. Принципиальное отличие, проводники PE защитный и N рабочий нулевой разделены с самого начала от трансформаторной подстанции (ТП) и до квартирного щитка. Нигде на всем своём протяжении не соединяются. Чтобы убедится что используется TN-S схема, придётся добраться до вводно-распределительного устройства (ВРУ). Именно добраться, потому что оно находится в изолированном, закрытом помещении вход в которое, по понятным причинам, ограничен. На входе в ВРУ, должно быть, пять кабелей: три фазы, рабочий ноль и защитный проводник. С этажного распределительного щитка в квартиру уходит три провода: фаза, ноль, PE.

По поводу дополнительного заземления в 7 издании правил устройства электроустановок (ПЭУ) есть интересный пункт 1.7.61. который может трактоваться в самых широких пределах.

  • TN-C-S. Промежуточный вариант, совместивший достоинства системы TN-S и относительную дешевизну TN-C. Проводник от подстанции до дома совмещает функции N и PE. Их разделение происходит в ВРУ, в так называемой точке расщепления (хотя физически это отрезок медной или стальной шины), после чего проводники больше нигде не соединяются. Количество проводов входящих в квартиру и их предназначение как в TN-S. Система TN-C-S является тем вариантом, на который переходят после модернизации устаревшей TN-C.

Кстати, по поводу TN-C-S, есть многих интригующая тема, а именно смысл физического разделения шины PEN на шины N и PE. Ищется затаённый замысел (необъясненная необходимость) такого разделения, но адекватных ответов нет. Есть ссылки на первый закон Кирхгофа, определение направления и силы тока для каждого отдельного узла цепи, но очень сомневаюсь что такие расчёты действительно кто-то делает, а тем более применяет на практике.

Возможно, всё гораздо проще и разделение на отдельные шины служит только для упорядочивания монтажа, с целью исключения ошибочного соединения N и PE, после точки расщепления.

Как понимаете, устройство заземления в системе TT, предъявляет особые требования к качеству (сопротивлению) заземляющего контура, причём в любое время года.

  • TT. Напряжение передаётся по четырём проводам: трём фазным и проводнику рабочего нуля. Заземление разведено с нейтралью источника и обустраивается непосредственно на входе в здании. Система TT, возможно, наиболее оптимальное решение для отдельно стоящего частного дома.

  • IT. Первая буква этой системы указывает что нейтраль изолирована от земли. Для передачи электроэнергии используются только три фазных провода. Несмотря на внешнюю простоту этот способ требует постоянного автоматического контроля за состоянием качества изоляции. Применяется в электроустановках, требующих непрерывное электроснабжение.

Видео соединение заземления в подвале дома

Как сделать своими руками заземление в частном доме

Электропроводка во всех современных квартирах и домах делается с третьим защитным проводником, который подключается к шине PE заземления в электрическом щите.

Назначение заземления.

При помощи заземляющих контактов розетки соединяются металлические корпуса холодильников, СВЧ печей, стиральных машин и т. д. с заземлением. Благодаря чему при возникновении поломок бытовой техники, при которых происходит пробой фазы на корпус- возникает короткое замыкание или токи перегрузки и выбивает автомат.

Да же если при незначительных утечках его не выбьет и человек прикоснется к металлическому корпусу- ток проходящий через его тело будет очень малым и безопасным.  Сопротивление тела человека от 1000 до 100 000 Ом, а сопротивление заземления по нормам должно быть не более 4 Ом. И ток на землю пропорционально будет во столько раз больше, во сколько раз больше сопротивление человека, чем заземления.

Таким образом заземление защищает нас от электротравматизма, а кроме того заземленный металлический корпус электроприборов многократно снижает уровень излучаемого ими вредного электромагнитного излучения.

В обязательном порядке сделайте перемычку между заземляющей и нулевой шинами в электрощите на 380 Вольт. Это защитит вашу всю бытовую технику и лампочки от перегорания в случае обрыва нуля. Подробнее об этом в статье о скачках напряжения.

Как сделать заземление.

В качестве естественного заземляющего устройства могут использоваться металлические трубы или конструкции, находящиеся в земле.

Но как показывает моя многолетняя практика электрика, эффективные естественные заземлители возле частного дома находятся очень редко, поэтому делать заземление приходится самостоятельно. Это не сложный процесс и с ним справиться практически любой. Для этого Вам понадобятся:

  • Для электродов- трубы или уголок с толщиной стенки от 4 миллиметров, арматура толщиной не менее 14 мм.
  • Для соединений— сварочный аппарат.
  • Для резки— болгарка или ножовка по металлу.
  • Металлическая полоса шириной не менее 50 мм и толщиной от 3 миллиметров (50х3) для соединения электродов и монтажа заземляющего вывода возле электрощита.
  • Для подключения у электрощиту— медный провод ПВ3 сечением не менее 10 квадратных миллиметров.

Я делаю заземление по следующим образом:

  1. Выкапываю траншею в виде треугольника.
  2. Забиваю кувалдой три арматуры или уголка длиной 2 метра по вершинам треугольника ниже уровня земли на сантиметров 20-30. Если дом стоит на песчаных почвах с высоким удельным сопротивлением, тогда делаем треугольник со стороной 3 метра и забиваем 6 электродов через каждые 1.5 метра. Это делается для того, что бы добиться необходимой величины сопротивления не более 4 Ом. А если посыпать  солью электроды— сопротивление значительно снизится, но ускорится процесс коррозии.
  3. Все электроды соединяем полосой (50х3 мм) между собой надежно только при помощи сварки.
  4. Делаем вывод полосой к фундаменту дома и запускаем ее через стену в дом возле электрощита.
  5. Покрываем все места сварки антикором.
  6. Я после этого проверяю величину сопротивления специальным дорогостоящим измерительным прибором с работы. При необходимости добавляю электроды. Вам придется пропустить этот шаг.
  7. Засыпаем траншею.
  8. Окрашиваем внешнюю часть полосы, находящуюся над поверхностью земли.
  9. В доме к полосе привариваем болт.
  10. Надеваем и опрессовываем наконечник на медный провод. Прикручиваем его к болту.
  11. Заводим провод в щит и подключаем его к главной заземляющей шине (ГЗШ). На нее же присоединяется заземляющий проводник от линии электропитания и на отдельную шину заземления PE. И обязательно делается перемычка между ГЗШ и нулевой шиной.  Но если у Вас не трехфазный ввод на 380 В, а однофазный на 220 Вольт, то в установке ГЗШ нет необходимости, тогда подключайте провод с заземляющего контура сразу на шину PE.

Вот и все заземление для вашего дома готово! Теперь осталось подключить к шине PE все проводники, идущие на розетки и светильники.

Металл в земле подвергается коррозии, поэтому не используйте тонкое железо и хорошо сваривайте.

Как сделать заземление в частном доме – мой личный опыт

Когда я купил участок в 10 соток с коробкой дома из керамзитобетонных блоков на нем, то первое, о чем я подумал, было электричество. Без подключения электричества практически невозможно делать отделку дома и очень трудно вести строительство – генератор съедает немало топлива, питая бетономешалку, электроинструменты и зарядные устройства.

Обратившись в местные электросети, я подал заявление на подключение электричества на моем участке. Чтобы это подключение можно было осуществить, от меня требовалось выполнение нескольких условий – кабель по ТУ от столба до дома, щиток, счетчик электроэнергии, пломбируемый автомат защиты линии и грамотно сделанное заземление.

Причем все это должно было быть готово до момента визита электрика из местных электросетей, без этого никто не подписал бы со мной договор и не выдал бы лицевой счет потребителя электроэнергии.

Четырехжильный кабель на 10 квадратов – 380 вольт 3 фазы – я купил с хорошей скидкой через знакомых в кабельной компании – всего мне потребовалось 32 метра кабеля, я взял с небольшим запасом 35 метров.

Счетчик, щиток и автомат мне поставил мой приятель – электрик, ничего не взял с меня за работу, только за комплектующие.

А вот заземление мне пришлось делать самому. Оказалось, что сделать заземление в частном доме – целый процесс. Ведь раньше, когда я жил в квартире в многоэтажном доме, я над этим даже не задумывался. Есть третий контакт в розетке – и хорошо. Куда ведет провод заземления, что там дальше с ним происходит, мне было неведомо.

Окунувшись с головой в темы на строительных форумах, я начал читать, как сделать заземление в частном доме с тем прицелом, чтобы сделать все как можно экономнее, но тем не менее, по уму.

Как может быть устроено заземление в частном доме

Основная задача заземления в доме – отвести от человека опасный потенциал, который может возникнуть на корпусе прибора при неисправной изоляции (пробое) в землю. Это значит, что любые потенциально опасные для человека электрические приборы – телевизор, электродрель, стиральная машина, дизельный котел, компьютер, миксер, микроволновая печь – должны быть заземлены.

Для этого в каждой розетке предусмотрен третий контакт, к которому через вилку подключается заземление корпуса электроприбора. И при нештатной ситуации, когда происходит пробой на корпус, человек будет защищен. Но только в том случае, если этот третий контакт в розетке соединен с заземлением, которое правильно организовано.

У каждой розетки в доме должен быть заземляющий контакт.

Чтобы заземление в частном доме работало, оно должно иметь хороший контакт с грунтом. Для этой цели в грунт закапывается заземляющий контур – металлическая конструкция с площадью токопроводящих поверхностей, согласно нормативам.

Какой сделать контур заземления? Ответ прост – достаточный. Что это значит на практике? Опишу собственную ситуацию. Три фазы, 380 вольт. Разводка по дому сделана в три хвоста по 220 вольт на каждый этаж и в подвал.

Все розетки в доме – с третьим заземляющим контактом. Все провода заземления сходятся в щиток на клеммную колодку, к которой идет основной заземляющий провод от контура.

Контур представляет собой три металлических уголка с полкой 50 мм и длиной по 2 метра каждый. Уголки закопаны на глубину в 70 см. То есть, нижняя часть уголком находится на глубине 270 см. Между собой уголки соединены в замкнутый контур – треугольник со сторонами по 2 метра. Соединение осуществлено металлической полосой 40х3 мм. Все соединений хорошо проварены сваркой.

Так выглядит замкнутый контур заземления сверху — простая схема.

Если смотреть со стороны, то весь контур заземления похож на трехногую табуретку с двухметровыми ножками, закопанную в землю и без сиденья. От контура все той же полосой 40х3 мм сделана токопроводящая шина до дома, где на стене на уровне цоколя к ней приварен болт на 12.

Вот так выглядит замкнутый контур со стороны — «трехногая табуретка» в земле без сиденья.

Проводом вести шину до дома нельзя – провод быстро сгниет в земле, и соединение заземления в доме с контуром будет нарушено, а значит, не будет работать.

К этому болту шайбой и гайкой прикручен провод на 10 квадратов, который идет до щитка, на клеммную колодку, к которой сходятся провода от заземляющих контактов розеток со всего дома.

Заземление в частном доме – земляные работы

Самый большой вопрос в теме, как сделать заземление в частном доме, это где закопать контур заземления? Заземляющий контур должен располагаться в таком месте, где точно не будут передвигаться люди и домашние животные. Потому что в случае утечки тока и подачи напряжения на заземляющий контур на земле, в месте, где контур закопан, будет потенциал.

А значит, если человек пойдет через то место, где, закопан контур заземления, может возникнуть шаговое напряжение и человек будет поражен электрическим током. То же самое случится и с собакой, и с кошкой. Только для них, в силу меньшей массы тела и меньшего сопротивления, а также из-за того, что ток пойдет через лапы и поразит, например, сердце, последствия будут более печальными.

То есть, закапывать контур заземления надо там, где никто не будет ходить. Можно закопать контур заземления вдоль забора и огородить это место. Можно над заземляющим контуром воздвигнуть элемент ландшафтного дизайна в виде глыб камней, по которым никто не будет ползать или сидеть на этом месте.

Я для соединения вертикальных штырей заземления копал сначала ямки по 70 см, а между ними – канавы на такую же глубину. Затем кувалдой вбивал уголки на глубину в 2 метра от дна ямки. Затем брал металлические полосы и приваривал их к верхушкам вертикальных штырей. А уже затем к крайнему от дома штырю варил конец металлической шины, которая идет к дому. Ее тоже закопал в канаву глубиной в 70 см.

Небольшое замечание: перед тем, как забивать уголки в грунт, срежьте их нижние концы болгаркой. Получится острие, которое в разы легче заходит в грунт, чем тупой конец уголка.

После всего этого я засыпал всю конструкцию тем же грунтом, что выкопал. У меня на участке глина. Это лучший грунт для функционирования заземляющего контура, электропроводность глины высока.

Под замкнутый контур заземления я копал канавы в виде треугольника.

Если у вас на участке, например, песок, то можно проливать места закапывания штырей соленым раствором. Это увеличит токопроводимость грунта. Но, при этом, ускорит время коррозии заземляющего контура.

И последнее замечание. Контур заземления может быть замкнутым, а может располагаться в одну линию. Если контур в линию, то при коррозии и отгнивании соединяющей штыри полосы, контур будет выходить из работы.

Можно делать контур заземления в одну линию, но он менее надежен.

В случае с замкнутым контуром, ток будет идти по второй полосе, с другой стороны контура. Такая конструкция в два раза продляет срок службы заземляющего контура. Поэтому я себе сделал замкнутый контур заземления.

Самодельное заземляющее устройство


Введение

Заземление (также известное как «Заземление») — это способ передачи энергии Земли к вашему телу. Люди эволюционировали, ходя босиком, поэтому наша физиология зависит от этого электрического заземления, чтобы функционировать должным образом. Теория и исследования по заземлению полностью обсуждаются на сайте earthinginstitute.net. Вот короткое видео, в котором резюмируются принципы заземления:

Описанное ниже устройство электрически идентично продаваемым в продаже.Его с огромным успехом изготовили тысячи мастеров своими руками. Сделать это можно тремя способами:

  1. Воткните медный стержень заземления (или кусок медной трубы из 12 кусков) в землю и прикрепите провод от него в дом через окно или отверстие в стене.
  2. Используйте отверстие для заземления в стандартной розетке и подключите это заземление к проводу.
  3. Присоедините провод к трубе холодной воды под раковиной на кухне или в ванной. Этот метод самый простой из трех.Не нужно сверлить отверстие в стене и разбираться с электрическими розетками.

Метод 1 — Использование заземляющего стержня
  1. Воткните стержень или трубу в землю возле окна или рядом с просверленным отверстием в стене. Три четверти стержня должны находиться под землей. Возьмите кусок провода, который войдет в дом. Лучше всего использовать многожильный провод, так как он должен быть гибким после того, как устройство будет прикреплено к вашему телу. Проволока 18-го калибра достаточно толстая, но подойдет и более толстый.Снимите изоляцию с ее конца и соедините ее с заземляющим стержнем, используя клейкую ленту.
  2. Проденьте провод в дом через окно или отверстие в стене.
  3. Приобретите муфту 1/2 медную в сантехническом отделе строительного магазина. Ударьте по нему молотком или сожмите его тисками, пока он не станет почти плоским, но все же позволит вставить проволоку. Снимите около дюйма изоляции, загните оголенный провод обратно на изолированную часть и вставьте провод в отверстие.

    Перед тем, как вставить, оберните небольшой лентой место, где край муфты может разрезать провод. Ударьте или сжимайте муфту до тех пор, пока она не захватит провод (но не стучите так сильно, чтобы провод не порезался). Если какой-либо из углов острый, сгладьте их напильником или наждачной бумагой.

  4. Затем для заземления опустите плоскую муфту в носок и держите ее там во время сна, просмотра телевизора, работы за компьютером и т. Д. Если она имеет тенденцию выпадать, обвяжите проволоку вокруг лодыжки или икры, прежде чем вставлять муфту в носок.Чтобы удвоить дозу заземления, сделайте дубликат устройства (прикрепленный к тому же медному заземляющему стержню) и вставьте его в другой носок.

Некоторые люди предпочитают держать муфту на запястье, а не на щиколотке. Теннисный браслет или разрезанный пополам носок можно использовать, чтобы удерживать его на запястье. Вы даже можете использовать сразу 3 муфты. Примечание: проводящие носки значительно усиливают эффект. Они превращают всю ступню в дирижер. (См. Раздел «Советы» ниже.)

В качестве альтернативы медной муфте можно использовать зажим из крокодиловой кожи.Просто подсоедините провод к зажиму обычным способом и поместите зажим в носок. В этом случае не думайте об этом как о зажиме, а только как о куске металла.

Еще один совет: в засушливом климате или на песчаной почве заземляющий стержень следует поливать один раз в неделю для улучшения проводимости. Даже если климат не засушливый, рекомендуется поливать заземляющий стержень всякий раз, когда некоторое время не будет дождя.


Метод 2 — Использование электрической розетки
  1. Приобретите вилку с заземлением в хозяйственном магазине.


  2. В магазине электроники, таком как Radio Shack, купите резистор 100 кОм (1/2 Вт).
  3. Подсоедините короткий провод (около 12) к клемме заземления на вилке. Присоедините один вывод резистора к другому концу провода.
  4. Присоедините длинный провод (около 10 футов длиной) к другому проводу. Используйте много ленты, чтобы не повредить резистор, если вы потянете за провод.
  5. Для медной муфты выполните те же инструкции, что и в методе 1. Если вы хотите использовать две муфты (для обоих носков), присоедините еще 10-футовый провод к тому же выводу резистора.Если два или три человека заземляют одновременно, это не «разбавляет» воздействие на каждого человека.
  6. Готовое устройство должно выглядеть так.
  7. Важно: Перед подключением заземляющего устройства проверьте розетку на предмет надлежащего заземления. Используйте средство проверки торговых точек, подобное этому (доступно в любом хозяйственном магазине или в Wal-Mart). Это видео объясняет, как его использовать.

Метод 3 — Использование трубы холодной воды под раковиной


  1. Снимите один дюйм изоляции с длинного куска провода (около 10 футов).
  2. Обвяжите проволокой трубу с холодной водой. Таким образом, провод, а не соединение, будет воспринимать нагрузку в случае, если вы случайно потянете за провод.
  3. Приклейте оголенный конец (где вы сняли изоляцию) к медной трубе. Сначала убедитесь, что труба высохла, чтобы лента прилипла. Если трубы пластиковые, лента провода к латунным отсечному клапану. Возможно, будет проще прикрепить провод к клапану с помощью зажима из крокодиловой кожи. Если ваш клапан также сделан из пластика, вам придется использовать заземляющий стержень или электрическую розетку.
  4. Для медной муфты следуйте тем же инструкциям, что и в методе 1. Несколько проводов могут ответвляться от исходного провода без потери эффективности. Таким образом, многие устройства могут использоваться (многими людьми) одновременно.

Тестирование устройства

Используйте тестер цепей для проверки целостности цепи и надлежащего заземления. Этот тест будет работать независимо от того, использовали ли вы метод 1, 2 или 3.

  1. Если вы использовали способ 2 (подключаемый вариант), подключите заземляющее устройство к нижней розетке.
  2. Для ЛЮБОГО из трех методов вставьте один щуп тестера (любого цвета) в небольшой паз верхней розетки.
  3. Коснитесь другим щупом плоской муфты. Если тестер загорается, у вас хорошее заземление и хорошая непрерывность.

Повторяйте тест каждые две недели, чтобы убедиться, что устройство работает правильно и что провода не отсоединились.


подсказок
  • Проводящие носки значительно усиливают эффект.Они превращают всю ступню в дирижер. Они сильно различаются по цене, поэтому поищите на Ebay «Носки X-Static».
  • Другой важный прием — расположить муфту на подушечке стопы. Эта акупунктурная точка известна как «Почка 1» и является естественным проводником энергии, когда люди ходят босиком.
  • Вместо муфты можно использовать короткую медную трубу (2-3 дюйма длиной). Диаметр трубы может составлять 1/2 дюйма или 3/4 дюйма. Выровняйте его, используя тот же метод, который описан для муфты.
  • В качестве вилки можно использовать старый компьютерный шнур питания. Их практически раздают в комиссионных магазинах. Отрежьте женский конец. Затем с помощью универсального ножа удалите внешнюю изоляцию. Вы увидите 3 провода: черный, белый и зеленый. Зеленый провод — это земля. Отрежьте черный и белый провода и сохраните их для подключения к муфте (ам). Сделайте черный отрезок на 1 дюйм длиннее, чем белый отрезок (чтобы они не находились друг от друга). Оберните отрезки лентой для безопасности. Действуйте, как описано в основных шагах выше.
  • Также можно сделать заземлитель для своего автомобиля.
    Просто прикрепите провод к раме (любой металл под сиденьем) с помощью зажима из крокодиловой кожи. Обработайте краску напильником или зашлифуйте для лучшего соединения. Это устройство предотвращает накопление статического электричества на вашем теле и снижает утомляемость во время вождения или езды в автомобиле.
  • Если вы работаете за компьютером, вы можете очень просто заземлить себя. Возьмите кусок проволоки длиной 5-7 футов. Прикрепите к каждому концу зажим из кожи аллигатора (неизолированный). Прикрепите один из зажимов к корпусу вашего компьютера (выход для вентилятора — хорошее место.) Вставьте второй зажим в носок так, чтобы он касался лодыжки или стопы. Тогда ваше тело будет электрически заземлено, так как корпус компьютера заземлен. Это поможет нейтрализовать ЭМП-загрязнение, которое пронизывает современный офис.

Предупреждения
  • Не пропускайте резистор 100 кОм, если вы подключаете устройство к стене. Это средство безопасности на случай короткого замыкания в проводке здания.
  • Не используйте заземляющие устройства во время грозы.
  • Согласно веб-сайту заземления: «Исследования показали, что заземление тела играет существенную роль в уменьшении воспаления и функционировании других физиологических процессов. На этом основании настоятельно рекомендуется, чтобы люди, принимающие лекарства для разжижения крови, регулировали уровень сахара в крови, контроль артериального давления или регулирование уровня гормонов щитовидной железы, проконсультируйтесь со своим врачом за советом и режимом контроля приема лекарств, прежде чем они начнут спать с заземлением ».

Ссылки для получения дополнительной информации



Узнайте о пользе приседаний для здоровья


Фотографии:

Следы на песке любезно предоставлены компанией natures-desktop.com /

Иглоукалывание почек 1 любезно предоставлено ThyroidAcupuncture.com

10 Эффективные продукты и методы заземления

Заземление важнее, чем когда-либо прежде. Наш постоянно растущий (наблюдаемый) мир Интернета вещей в сочетании с нашей необходимостью возиться с ионосферой Земли привели нас к этой возросшей потребности.

Эта статья о электрических продуктах и ​​методах заземления.

Заземление является трансформирующим из-за свободных электронов , полученных от солнечных ванн во время купания на пляже или ходьбы босиком по влажной траве.

Выгоды не от самореализации себя как дерева, если есть новая версия заземления, без подсказки.

Настоящее заземление, когда вы просто стоите босиком на влажной земле или гуляете по пляжу и вдыхаете отрицательно заряженный морской воздух, помогает бороться с сегодняшним стрессовым образом жизни и болезнями, связанными с ЭМП.

Воздействие грязного электричества — это также то, от чего может защититься заземление, поддерживая вас в силе и способствуя отражению вредных воздействий.

Штырь

Ваш дом должен быть заземлен, и вы должны заземлять себя каждый день. Имеются доказательства пользы для здоровья от электрического заземления ( не псевдонаучный ).

Эта цитата доктора Стивена Синатры сразу же продаст вам концепцию:

Когда мы настраиваемся на электрический потенциал Земли, мы поглощаем отрицательно заряженные электроны, которые нейтрализуют свободные радикалы в нашем теле. Многие из известных преимуществ Earthing, такие как облегчение хронической боли и более быстрое заживление ран, могут быть просто результатом снижения активности свободных радикалов и воспаления, что освобождает иммунную систему для выполнения других репараций.

Доктор Стивен Синатра

Заземление и заземление, в чем разница? Штырь

С технической точки зрения, когда речь идет о чем-либо, кроме людей, например о приборах или вашем доме, это «заземление».

А потом «заземление» применяется к нам, людям.

Заземление — это одно и то же. Я использую их как взаимозаменяемые.

И грязное электричество, и электромагнитные частоты (ЭМП) вредны для нашего здоровья.10 методов заземления, перечисленных в этой статье, помогут вам быть в безопасности.

Но сначала подробнее о , почему нам нужно заземлить себя и свои дома.

Видео ниже содержит отличную информацию о грязном электричестве и заземлении. Он информирует о том, почему необходимо заземлить себя и свой дом.

Это видео отвечает на следующие 2 вопроса:
  1. Что такое грязное электричество?
  2. Проходит ли излучение грязного электричества по воздуху или оно ограничено проводами?


Почему заземление так важно сегодня

Вы когда-нибудь шокировали кого-нибудь поцелуем ( настоящее чувство «шока», а не эмоциональное потрясение! )?

Или кого-то тач закинул? Или пощупали на дверной ручке?

Эти разряды возникают из-за накопления статического электричества в вашем теле.

Чем больше накапливается, тем болезненнее удар.

Мы можем работать с напряжением в нашем теле примерно до 30 кВ, так что несколько 9-вольтных батарей хватит на заряд. Это может быть довольно болезненно!

Эти разрядники статического электричества должны служить вам напоминанием о необходимости заземления.

Потому что мы электрики.

Мы — биоэлектрические существа .

Вот как Бог создал нас. Поскольку мы биоэлектрические, и поскольку все мы носим обувь на резиновой подошве и работаем в помещении весь день, жизненно важно заземлить себя, чтобы функционировать так, как мы созданы.

Раньше все было так просто. Вы выходите босиком — и вас опускают. Сегодня в обществе, в котором мы живем, это не так просто.

Когда-то, если задуматься, все люди на Земле были связаны друг с другом в одно и то же время, буквально. У нас не было резиновых подошв, которые отделяли бы нас от частот Земли, и поэтому мы все были связаны.

Ваши ноги ПОГЛОЩАЮТ энергию Земли. Ноги служат маленькими губками с отрицательными ионами, которые затем пропускают энергию через ваше электрическое «я».Преимущества мгновенные. И если вы будете делать это каждый день, выгоды будут мгновенными И долгосрочными.

Проще говоря, проживешь дольше .

Сегодня мы живем в многоэтажках, квартирах и проводим дни, недели и месяцы в обуви на резиновой подошве, а также в плиточных или деревянных полах, которые не проводят через нас частоты Земли. И многие даже не помнят, когда в последний раз ходили босиком по траве. Не только это, мы проводим дни и ночи, замачиваясь в ЭМП.Отсутствие заземления и солнца — это уже плохо. Добавьте к этому ЭМП, и это станет опасным образом жизни.

Итак, мы больны. Многие заболевают раком и диабетом. Многие воспаляются, а аутоиммунные заболевания всех видов не замедляются.

Грязное электричество было проблемой на протяжении десятилетий. EMF — это новая проблема, добавленная к нему. Все, что требуется, — это несколько простых упреждающих мер, чтобы убедиться, что вы в безопасности от них обоих.


10 эффективных заземлителей

Вы подтвердили, что ваш дом правильно заземлен?

Заземление защищает вас от скачков напряжения.Заземление относится к гашению электрических токов в вашем доме.

Я начну с одного из оригинальных методов заземления — заземляющего стержня. Это проверенная и верная практика — заземляться, когда вы не находитесь на первом этаже какого-либо здания.

1. Метод заземляющего стержня

Если вы находитесь в квартире, которая не находится на первом этаже, вы можете воткнуть стержень в землю где-нибудь снаружи, а затем вынести его через окно или отверстие, которое вы просверлите в стене.

Используйте зажим «крокодил», а затем закрепите его на носке или браслете, чтобы заземлить себя во время работы на компьютере или просто когда вы сидите или даже спите.

Стержень должен находиться как минимум на 2/3 в земле, и если земля очень сухая, вам может потребоваться поливать ее каждые несколько дней, чтобы убедиться, что у вас есть проводимость.

Для правильного заземления необходима влага.

Есть также полностью готовые «системы заземления», которые вы можете купить, которые включают провод заземления, прикрепленный к стержню.

Нравится:

Штанга заземления Skywalker Signature Series, 4 фута
  • Используйте этот стержень для заземления антенн вне эфира и спутниковых антенн для оптимальной защиты и производительности
  • Включает предварительно установленный зажим заземления для простоты установки
  • Материал, покрытый медью для оптимального рассеивания молнии
  • Включает (1) диаметр 3/8 дюйма x 4 фута длинный стержень заземления
  • Необходимая мера безопасности при ударах молнии

В идеале необходимо, чтобы электрик проверил напряжение.В учреждении для инженеров-электриков есть норма, согласно которой допускается напряжение 10 вольт. Но от 1 до 2 вольт — это очень безопасно и идеально. Земля питается переменным током, поэтому вольт нельзя полностью преобразовать в мощность постоянного тока батареи.

2. Заземление электрической розетки

Можно использовать «розетку с заземлением». Перед тем, как использовать розетку с заземлением, убедитесь вместе с электриком, что ваше место правильно заземлено. В противном случае напряжение может иметь неприятные последствия. Стоит напомнить об этом.Такое заземление гарантирует, что вы впитаете нужные электроны для исцеления, борьбы с ЭДС и уменьшения грязного электричества.

Обратной стороной является то, что многие утверждают, что они даже не работают. Но тогда другие говорят, что да. Я думаю, это зависит от бренда, и на Amazon я не могу найти ничего стоящего для покупки.

3. Заземлите автомобиль

Если вы прикрепите провод заземляющего устройства к любому металлическому участку внутри автомобиля, например, под сиденьем, это поможет вам избежать усталости, если вы устали во время вождения днем ​​или ночью.

4. Земля с трубой холодной воды или вентилем под раковиной

Медную трубу для холодной воды под раковиной можно обвязать проволокой. А если у вас под раковиной нет медной трубы, вам нужен хотя бы металлический вентиль. Они тоже работают.

Это не сработает, если и труба, и клапан пластиковые.

5. Продукты для заземления: коврики и наволочки

Листы заземления прекрасны. Они позволяют вам заземляться всю ночь.

Если вы это сделаете, это означает, что вам не нужно беспокоиться о том, чтобы каждый день получать заземление.

Вы просто спите заземленным!

Вот проверенная простыня заземляющей подушки :

И два недорогих коврика заземления , которые имеют много положительных отзывов:

6. Экранирование ЭМП

Комнатные растения для очистки воздуха идеальны, потому что они очищают ваш воздух, а у некоторых есть очень большие листья, например филодендроны, и они помогают блокировать электромагнитные поля внутри вашего дома или от соседей.

Обратите внимание на этот лист филодендрона:

. … почти такой же большой, как морда моей одноглазой собаки Милли.

7. Босиком

Утром, когда на траве роса. Почва также отлично подходит для заземления. Трава отлично подходит для заземления. Я слышал, что в таких областях, как, например, пустыня Аризоны, вы не получите такой же пользы для здоровья из-за засухи. Я не уверен в этом, хотя в этом есть смысл.

Чем больше вы контактируете с землей, например, устроите пикник, это зарядит вас энергией.

По цементу можно ходить — в большинстве есть влага.

Асфальт сделан из нефти, и он изолирует вас — он НЕ заземлится. Асфальт, дерево, резина, пластик не заземляют.

  • Говорят, час после долгого перелета босиком избавляет от смены часовых поясов.

Если вы живете в климате, который позволяет это, просто каждый день ходите босиком. Лучше всего подойдет утренняя росистая трава, к тому же вы задаете свой циркадный ритм, когда первые солнечные лучи попадают в глаза.Многие исследователи сейчас открывают для себя бесчисленные преимущества для здоровья. У нейрохирурга доктора Джека Круза есть убедительная информация, доказывающая, насколько важны для вас утренний свет и заземление.

Заземление и заземление, идя босиком или купаясь в океане, — лучший способ. Однако не всегда легко и удобно делать это для всех, поэтому есть продукты, которые помогут вам легче понять это. В этой статье делается упор на естественные методы, поэтому я не очень подробно разбираюсь в продуктах.Но в будущем я напишу сообщение в блоге, в котором будут описаны некоторые из наиболее эффективных продуктов, доступных на рынке прямо сейчас, для удобного заземления дома или на работе.

8. Кожаная подошва (земляные бегуны, мокасины)

Earth Runners — одни из лучших «заземляющих башмаков».

Есть также много других заземляющих башмаков.

Вот популярные женские мокасины, которые моя жена по какой-то причине отказывается носить. Я до сих пор считаю это отличным подарком!

Женские классические ботинки с бахромой Minnetonka
  • НЕПРЕРЫВНЫЙ СТИЛЬ: Minnetonka может похвастаться богатым наследием, которое включает в себя традиции тщательного мастерства с 1946 года, предлагая обувь превосходного качества с использованием только лучших материалов, обеспечивающих комфорт, долговечность и неподвластный времени стиль на каждом шагу.
  • CZY SHOE FIT: классическая бахрома Сапоги софтсоле растягиваются по контурам вашей стопы и изнашиваются с течением времени, обеспечивая плотное прилегание каждой пары мокасин и их удобство при ношении.
  • УДОБНЫЙ РАЗМЕР: каждая пара замшевых сапог с бахромой для женщин работает наполовину. размер большой; Обратитесь к значку таблицы размеров, чтобы убедиться в правильности размера перед покупкой; Если у вас разные размеры стопы, не забудьте измерить ногу большего размера, чтобы она подошла наилучшим образом.
  • БОЛЬШЕ, ЧЕМ ПРОСТО ОБУВЬ: традиционная софтсоль изготовлена ​​из богатой замши, обеспечивая комфортную мягкость; Не нужно беспокоиться о волдырях, потому что стелька с мягкой подкладкой добавляет уровень комфорта на каждом шагу, который вы делаете.
  • УНИВЕРСАЛЬНЫЙ СТИЛЬ: в ней присутствуют наши легендарные детали бахромы и сырое кружево; Эти вневременные ботинки с бахромой, изготовленные вручную из традиционных мокасин, станут неотъемлемой частью привычки в течение долгого времени, гарантируя, что каждый шаг будет создавать богатый вид и ощущения

Minnetonka изготавливаются вручную из оленьей и лосиной шкуры.Это кожаная подошва премиум-класса, которая действительно держит вас на связи с отрицательными ионами Земли (и историей …).

Я очень рекомендую Minnetonka, если вы ищете обувь для заземления! Это не дешевая подделка. Это продлится и поможет заземлить ваше тело. У них есть как мужские, так и женские мокасины разных стилей.

Любая обувь на КОЖАНой подошве — это то, что вам нужно.

Бренды не имеют значения. А вот Earth Runners и Minnetonka великолепны.

9. Патч заземления

Если у вас болит где-то из-за воспаления суставов, попробуйте там заземляющий пластырь.

Их концепция заключается в том, чтобы получить облегчение в проблемной области от пластыря, потому что электроны сначала перемещаются в это место, тем самым помогая исцелить эту целевую область. Они есть на Amazon и в других местах в Интернете. Я только что узнал об этом, поэтому я не хочу давать ссылки на какие-либо продукты, поскольку я действительно не использовал их и не проверял эффективность полностью!

Но многие, кажется, ручаются за эффективность участка заземления.Я обновлю этот пост в следующий раз, когда получу травму, и попробую. Надеюсь, я никогда не обновлю этот пост! С божьей помощью. Посмотрим.

10. Другие изделия для заземляющих матов

Вы можете сидеть за компьютером, положив ноги на коврик для заземления, или даже поставить сам ноутбук на коврик для заземления ноутбука, чтобы противодействовать воздействию ЭМП и грязного электричества.

Заземляющий коврик удобнее, чем обрезать провод, подключенный к заземляющему стержню снаружи. Но вы тоже можете это сделать.Или вы также можете использовать заземляющий коврик для мыши. У вас есть много вариантов заземления…

По сравнению с заземляющими матами преимущество сна с заземлением состоит в том, что вам не нужно столько сна, чтобы полностью зарядиться.


Океанская вода (соленая вода) — лучший способ познать себя Штырь

Раздевание в океане — лучший способ заземлить свое тело и впитать в себя здоровые отрицательные ионы, как человеческая губка.

Это и самый лучший метод! Ношение купальника так же хорошо, поэтому не нужно пугать или волновать окружающих, если в этом нет необходимости…!

Мертвое море занимает первое место в моем списке желаний и является идеальным источником отрицательных ионов со всей этой солью… Океанская вода является проводящей от солей .

Вода в океане заряжена отрицательно.

Обеспечивает большое количество отрицательных ионов.

Даже прибрежный воздух нагружает вас отрицательно заряженными ионами.

Обычный воздух обычно заряжен положительно. Но пляжный воздух — это буквально целебный воздух. Это не глупая ерунда. Это реально. Гулять по побережью стало еще лучше.

Как вы думаете, почему серферы такие милые и счастливые люди?

Они заземлены, они обогащены витамином D, и они тоже подходят.Практически не имеет значения, какая у вас диета, если вы каждый день плаваете в океане. Вот насколько хорошо для вас заземление и заземление.


Опасности заземления

Заземление необходимо для предотвращения поражения электрическим током в собственном доме в результате несчастного случая, а также для того, чтобы не повредить ваши приборы или электронику. Для этой работы вам следует нанять электрика. Блуждающий электрический ток может нанести большой ущерб.

Правильное заземление означает, что электрические токи попадают в землю, а не в вас или вашу электронику.


Почему электрическая проводка в вашем доме — это НЕ DIY

Из-за проверки и серьезности возможных повреждений в результате неправильного выполнения настоятельно рекомендуется нанять профессионального электрика.

Когда электрическая система заземлена, токи направляются вниз по пути к земле, так что они не могут вступить в контакт с людьми и чувствительным электронным оборудованием.

Вот совет, который я вставляю с веб-сайта электрика, который поможет вам понять, зачем вам нужен профессионал:

Металлические водопроводные и газовые трубы должны быть электрически соединены, чтобы создать непрерывный путь с низким сопротивлением обратно к главной электрической панели.Заземляющий провод, идущий от вашей электрической панели к заземляющему электроду, помогает выровнять повышение напряжения, которое часто происходит из-за молнии и других причин.

Портал электротехники

Я слышал, что вы не должны заземлять свой дом из-за «обратного тока». Но если посмотреть на это, кажется, что это так, только если в доме используется «однопроводной возвратный ток».

Этот провод не использовался в домах в Северной Америке с 1970-х годов, а сегодня дома уже оборудованы в соответствии с действующими стандартами кодов.Это означает, что электрические системы дома уже подключены и заземлены.


Больше опасностей при заземлении

Будьте осторожны при заземлении, если вы принимаете антикоагулянты , противовоспалительные или тиреоидные препараты. Заземление абсолютно естественно и безопасно, но если вы не заземлялись в течение длительного времени, вы никогда не узнаете. Удивительные преимущества от заземления могут оказаться слишком хорошими слишком рано, и это может испортить ваши лекарства. Я бы не стал беспокоиться об этом, но стоит отказаться от ответственности.

Другая опасность — просто ЗАБЫВАТЬ принимать лекарства . Преимущества заземления мгновенны и заметны. Настолько, что вы можете отказаться от приема лекарств или забыть. В зависимости от вашего лекарства это может быть опасно.

Не использовать заземляющие устройства во время грозы .

Заземление в среде с ВЫСОКИМИ ЭДС:

Просто потому, что ваш мобильный телефон находится в вашем кармане, и вы слушаете подкаст или видео на YouTube, гуляя по утренней росистой траве, это не означает, что вы не получаете преимуществ от заземления и утреннего солнечные лучи.Мы получаем витамин D через глаза и через кожу. И мы все еще поглощаем электроны с Земли. В то время как ЭДС заставляет ваши электроны быстро двигаться внутри вас, в ЭДС нет заряда, и она не может вас поразить. Некоторые говорят, что нормальные люди со здоровым телом имеют естественную защиту от неионизирующего излучения 2,4 гигагерца, которое мы получаем от большинства современных беспроводных устройств.


Резюме

Заземление может быть ключевым фактором долгой и здоровой жизни.

Эти продукты и методы электрического заземления помогут вам получить пользу для здоровья от отрицательных ионов.

Продукты для этого не нужны, но в зависимости от вашей ситуации могут быть более чем полезными.

Сейчас необходимо заземлить больше, чем когда-либо прежде, и все, что для этого потребуется, вы должны сделать. Если у вас есть электрочувствительность и вы страдаете от плохого здоровья, то заземление может быть посланием для вас Богом. Это поможет вам успокоиться и вернуть контроль над вегетативной нервной системой.Он исцелит ваши надпочечники и поможет бороться с ЭМП и другими формами электричества, к которым вы тоже очень чувствительны.

Как мы видели в этой статье, ЭДС

и грязные электрические волны глубоко связаны с воспалением. Воспаление всегда включает боль. Поверьте, будь то воспаление плеча, спины или глаза (увеит), заземление — одни из лучших доступных нам противовоспалительных методов. Намного лучше, чем ибупрофен или даже куркума. И они бесплатные. Помогите своим целям уменьшить воспаление тела с помощью заземления.

Еще одним важным преимуществом электрического заземления после противовоспалительного действия является положительная реакция вегетативной нервной системы и то, как вы почти мгновенно переходите от симпатического доминирования (стрессовое состояние, надпочечники и т. Д.) К парасимпатическому преобладанию.


Есть ли у вас какие-нибудь способы заземления?

Как насчет заземления на втором этаже или выше?

Вы используете заземляющий стержень или заземляющую розетку?

Мы будем рады узнать больше о вашей тактике!

Заземление и ЭДС Чтения:

UP NEXT : 5 основных преимуществ заземления, которые вы получаете от электрического заземления Следующий пост по этой теме посвящен пользе для здоровья.Это помогает объяснить, ПОЧЕМУ вам нужно заземление, и кому это нужно больше, чем другим.


† Результаты могут отличаться. Информация и заявления, сделанные в образовательных целях, не предназначены для замены совета вашего врача. Sprouting Fam не дает медицинских советов, не назначает или не диагностирует болезни. Взгляды и советы по питанию, высказанные Sprouting Fam, не предназначены для замены обычных медицинских услуг. Если у вас серьезное заболевание или проблемы со здоровьем, обратитесь к врачу.


Последнее обновление 2021-04-18 / Партнерские ссылки / Изображения из API рекламы продуктов Amazon

Заземление: законность или шумиха? (Как и когда не делать)

Оглавление [Скрыть] [Показать]

Заземление (также называется заземление) может быть спорной темой. Многие люди сообщают об удивительных преимуществах, в то время как критики указывают на отсутствие серьезных научных исследований, подтверждающих эту практику.

Давайте углубимся в доказательства:

Что такое заземление?

Короче говоря, заземление — это прямой и непрерывный контакт тела с землей.Это означает, что кожа должна соприкасаться с почвой, песком, водой или проводящей поверхностью, которая контактирует с землей.

С научной точки зрения идея состоит в том, что Земля имеет умеренный отрицательный заряд. Со временем, особенно в современной жизни, наши тела накапливают положительный заряд. Прямой контакт с землей может выровнять этот положительный заряд и вернуть тело в нейтральное состояние.

Многие люди больше не контактируют с Землей, и некоторые эксперты задаются вопросом, не является ли это причиной (многих) растущих проблем со здоровьем, с которыми мы сталкиваемся сегодня.Как население, мы носим резиновую обувь и живем в помещении. Теоретически многие из нас могли бы прожить годы, вообще не касаясь земли напрямую, даже находясь на улице.

Теоретически со временем этот положительный заряд накапливается и может привести к проблемам со здоровьем.

Наука о заземлении 101

Если вас интересуют более глубокие науки, доктор Бриффа дает более подробное объяснение:

Во время нормальных процессов обмена веществ в организме вырабатываются так называемые «активные формы кислорода», которые обычно называют «свободными радикалами».Эти соединения кажутся важными, по крайней мере частично, потому что они обладают способностью атаковать и уничтожать нежелательные объекты в организме, включая бактерии и вирусы. Однако слишком много свободных радикалов — это плохо, они вызывают хронические заболевания и сам процесс старения.

Свободные радикалы участвуют в процессе, известном как воспаление, которое является частью процесса заживления. Однако слабое воспаление по всему телу может привести к боли и другим проблемам в мышцах и суставах, а также считается ключевым движущим фактором многих хронических заболеваний, включая болезни сердца и диабет 2 типа.Короче говоря, нам нужны свободные радикалы, но не слишком много.

Свободным радикалам не хватает искр энергии, известных как «электроны». Один из способов подавить их — дать им электроны, которые могут быть снабжены питательными веществами, такими как витамины A, C и E, и растительными веществами, известными как « полифенолы » (среди прочего, в чае, кофе, какао и яблоках). ). Однако вещества, которые мы едим и пьем, — не единственный способ попасть в организм электронов: заземление тоже делает это. Если на теле есть положительный заряд, заземление позволяет электронам течь в тело, где, теоретически, они могут нейтрализовать чрезмерный выброс свободных радикалов и воспалительные процессы.

Наличие положительного заряда может повлиять на организм по-разному, а это значит, что заземление может дать ряд преимуществ для благополучия.

Преимущества заземления

Согласно последним исследованиям, заземление может быть полезным в:

  • Уменьшение воспаления
  • Уменьшение хронической боли
  • Улучшение сна (за это могу поручиться!)
  • Увеличение энергии (я тоже это заметил)
  • Снижение стресса и успокоение за счет снижения уровня гормонов стресса.
  • Нормализация биологических ритмов, включая циркадный ритм
  • Нормализация артериального давления и кровотока
  • Снятие мышечного напряжения и головной боли (я это заметил)
  • Улучшение менструального цикла и симптомов женских гормонов
  • Ускоряет заживление — используется в некоторых местах для предотвращения пролежней
  • Снижение смены часовых поясов
  • Защита организма от воздействия ЭМП
  • Сокращение времени восстановления после травмы или спортивной активности
  • Снижение храпа
  • Помогает поддерживать здоровье надпочечников

Научные доказательства заземления

Здесь и начинается полемика.Критики утверждают, что нет никаких доказательств, подтверждающих эту практику, и что она может быть даже опасной. Сторонники цитируют анекдотические свидетельства и несколько небольших исследований.

Так кто же прав?

На самом деле существует пара небольших исследований, в которых изучается влияние заземления. В одном исследовании приняли участие 60 человек с хронической болью и нарушениями сна. Половина участников спала на заземленном листе, чтобы имитировать заземление. Другая половина спала на листе плацебо.

Участники, которые спали на земле, сообщили об уменьшении хронической боли, респираторных проблем, артрита, апноэ и гипертонии, в то время как контрольная группа этого не сделала.

Другое гораздо меньшее исследование показало (PDF), что заземление снижает вязкость крови, что является фактором риска сердечных заболеваний.

Были также некоторые предварительные исследования влияния заземления на уровень кортизола и воспаление (PDF), и я уверен, что исследования в этой области будут продолжены.

Заземление и воспламенение

Что меня больше всего восхищает, так это термографические исследования, которые показывают тепловую карту тела. Температурный режим может сигнализировать о воспалении в организме.

Это термографическое изображение женщины, которая жаловалась на скованность и хроническую боль. Первый снимок был сделан до заземления, а второй — всего через 30 минут после заземления.

К сожалению, все исследования по заземлению относительно небольшие и плохо проводятся. Надеюсь, что будущие исследования прольют свет на эффективность (или нет) заземления, но на данный момент наиболее убедительные доказательства кажутся анекдотичными.

Возможность заземления для устранения воспаления является захватывающей, так как многие хронические заболевания возникают в результате воспаления в организме.

Мой опыт с заземлением

Я впервые столкнулся с идеей «заземления» или «заземления», когда прочитал книгу «Заземление: самое важное открытие в области здравоохранения».

Идея о том, что мы должны регулярно связываться с Землей, имела смысл. В то же время я скептически относился к эффективности чего-то столь простого. Я поддержал идею некоторых друзей-инженеров-электриков и друга, который проводил исследования в биомедицинской области, и они подтвердили, что это может иметь положительный эффект для организма.

Вы когда-нибудь замечали, что лучше спите на пляжном отдыхе после прогулки по песку или пребывания в океане? Одна из теорий для этого: песок и вода океана являются естественно проводящими материалами, и оба помогают заземлить тело и удалить лишние положительные электроны.

Чтобы проверить теорию лично, я решил почаще заземляться на улице и даже использовать заземляющий лист во время сна.

Сначала я был настроен скептически, но решил, что мне нечего терять, пытаясь электрически заземлить себя.Я взял себе за правило ходить босиком на улицу каждый день и купил заземляющий лист, чтобы использовать его, пока спал, так как это пиковое время восстановления тела.

Мои результаты заземления

К своему удивлению, я заметил, что в первую ночь, когда я использовал заземляющий коврик, я заснул намного легче и без проблем снова заснул после пробуждения, чтобы кормить ребенка. Конечно, одна ночь результатов вполне могла быть плацебо.

После того, как я отлично выспался около месяца, однажды ночью я ворочался и не мог заснуть пару часов.На следующее утро я понял, что отключился лист заземления!

Анализы крови подтвердили, что уровень кортизола у меня также улучшился за шесть месяцев, когда я использую заземляющий лист и стараюсь проводить время на улице босиком.

Из того, что я прочитал, реакции на заземление могут сильно различаться. Некоторые люди заметят разницу сразу, в то время как другим требуется несколько дней или недель. Другие не почувствуют никаких изменений, но измерения уровня кортизола покажут улучшение.В целом кажется, что чем больше воспалений, тем заметнее разница с заземлением.

Я не один такой …

Многие участники Тур де Франс, в том числе Лэнс Армстронг, использовали сумку для восстановления с заземлением, чтобы ускорить восстановление и улучшить качество сна во время этой гонки на выносливость. Различные олимпийские пловцы, бегуны и триатлонисты сообщили об использовании заземления, а различные профессиональные спортсмены также использовали методы заземления.

Известный доктор и сторонник естественного здоровья Др.Сообщается, что Меркола годами использовала заземляющий коврик, и даже доктор Оз недавно попал на борт!

Как попробовать заземление

Очевидно, ходьба босиком — самый простой и дешевый способ заземлить себя или попрактиковаться в заземлении. Если вы находитесь недалеко от океана или естественного водоема, где можно плавать, это еще один отличный способ.

Для работы кожа должна находиться в прямом контакте с камнями, грязью или водой. Пляж / океан, пожалуй, лучшее место, так как не только песок и соленая вода чрезвычайно электропроводны, но и соленая вода также очень богата магнием.Возможно, поэтому многие люди лучше спят во время отпуска на пляже!

Заземление в помещении

Те, кто не может или не хочет проводить время на открытом воздухе, могут достичь тех же результатов в помещении. Существуют различные продукты, облегчающие заземление в помещении:

  • Коврик заземления можно использовать под руками или ногами при работе на компьютере, чтобы уменьшить количество ЭМП, которому вы подвержены. Также его легко взять с собой в поездку.
  • Заземляющий лист половинного размера можно использовать на кровати любого размера.

Лично я стараюсь использовать заземляющий коврик на своем компьютере (он находится под моим столом) и заземляющий лист на нашей кровати. Я определенно заметил положительные изменения с тех пор, как начал заниматься этим.

Основная концепция заземления такова:

Заземляющий мат (или лист) — удивительное изобретение, которое позволяет выполнять заземление, находясь внутри здания. Он просто подключается к порту заземляющего провода обычной трехконтактной розетки или заземляющего стержня (только для США и Канады).Естественные электроны Земли текут прямо через заземляющий провод на коврик, даже если вы находитесь на высотном здании. Коврик поставляется с тестером розетки, который вы подключаете, чтобы проверить, правильно ли настроена розетка.

Когда НЕ пытаться заземлить

Я недавно разговаривал с экспертом по ЭМП доктором Либби Дарнелл из. Возрождение жизни об ЭМП и заземлении. Вы можете послушать ее интервью в подкасте здесь, но она объяснила одно серьезное предупреждение о заземлении, которое многие люди не принимают во внимание: ток заземления.

По сути, она объяснила, что при сильном токе заземления на самом деле возможно, что попытка заземления может оказаться проблематичной и создать больше проблем. Теоретически это наиболее проблематично в действительно больших городах, где провода проходят в земле. В ее выпуске подкаста рассказывается о том, как проверить это в вашем районе.

Заземление: нижняя линия

Как я уже сказал, это неоднозначная тема, требующая большого количества дополнительных исследований. Тем не менее, в большинстве случаев (при отсутствии сильного тока заземления) можно свободно выйти на улицу и провести некоторое время босиком.Времяпрепровождение босиком имеет много преимуществ, так что на самом деле нет недостатков.

Также относительно просто попробовать заземлить и отследить результаты, чтобы увидеть, помогает ли это:

  1. Проведите много времени в контакте с землей или используйте что-то вроде заземляющего листа
  2. Используйте приложение для сна, чтобы отслеживать режим сна и видеть, улучшается ли сон с заземлением
  3. Также отслеживайте такие вещи, как боли в суставах, головные боли и т. Д., И смотрите, улучшатся ли они со временем с заземлением.

Эта статья была рецензирована с медицинской точки зрения доктором.Энн Шиппи, которая является сертифицированным специалистом по внутренней медицине и сертифицированным врачом функциональной медицины с успешной практикой в ​​Остине, штат Техас. Как всегда, это не личный медицинский совет, и мы рекомендуем вам поговорить с врачом.

Пробовали заземлить? Думаешь, это безумие? Взвесьте ниже!

Как заземлить портативный генератор

Главная »Блог» Как заземлить портативный генератор

Последнее обновление 18 февраля 2021 г.

Вы хоть представляете, куда попадает вся электроэнергия от вашего генератора? Нет? Что ж, если вы не хотите, чтобы вас ударило током, возможно, вам стоит обратить на это внимание.

Самый распространенный символ заземления, IEC 60417 № 5017

В любой электрической цепи приборы фактически не потребляют всю доступную электроэнергию. Некоторые из них остались, и с ними нужно разобраться, иначе они могут подкрасться к вам и укусить вас в зад. Поэтому для вашей собственной безопасности крайне важно, чтобы любые оставшиеся токи благополучно направлялись к самому большому резервуару электрической емкости, который у вас есть в ваших руках — Земле.

В зависимости от вашей настройки и генератора, который вы используете, с вашей стороны может потребоваться некоторая работа — заземление генератора.Читайте дальше, чтобы узнать, в каких случаях необходимо вручную заземлить генератор и как это сделать.

Определение заземления

Термин «заземление» означает подключение электрической цепи к земле. Электрическая цепь в данном случае представляет собой корпус генератора (поскольку он металлический и может проводить электричество).

Обычно для заземления переносного генератора устанавливают медный стержень.

Риски, связанные с отсутствием заземления

Каркас генератора обычно делается из металла и, следовательно, может проводить электричество.Через металлический каркас могут протекать любые паразитные токи или токи короткого замыкания. Эти токи могут быть очень опасными для любого, кто прикасается к раме.

Риск, связанный с прикосновением к незаземленной металлической раме, может варьироваться от легкого до сильного поражения электрическим током. В худшем случае — 90–150 ударов током.

В случае тока повреждения, ток может проходить через двигатель или топливный бак. Топливо может немедленно загореться, что приведет к сгоранию генератора и повреждению близлежащих предметов.

Заземление генератора сводит к минимуму эти опасности за счет передачи паразитного тока или тока короткого замыкания на землю. Таким образом, любой, кто случайно коснется металлического каркаса, будет в безопасности.

Всегда ли нужно заземлять генератор?

НЕТ, не всегда нужно заземлять генератор. Выбор заземления генератора зависит от генератора и способа его использования.

В большинстве случаев с современным портативным генератором не нужно беспокоиться о заземлении.Изображение: Honda EG2800i

Большинство современных генераторов не требуют заземления . Однако некоторые старые генераторы все же необходимо заземлить перед использованием.

Самый простой способ узнать, нужно ли заземлять ваш генератор, — это обратиться к руководству по эксплуатации генератора, предоставленному производителем.

Если вы находитесь на стройке или в кемпинге и у вас нет руководства; вы можете выполнить эти две проверки:

  1. Подключены ли ваши электрические приборы напрямую к генератору с помощью розеток, установленных на генераторе? Если да, то вы можете действовать без заземления при соблюдении следующего условия.
  2. Все оборудование генератора должно быть привязано к его металлическому каркасу. Это включает бак, двигатель, корпус генератора и т. Д.

Если указанные выше условия выполняются , вам не нужно заземлять генератор. Ведь в этом случае металлический каркас заменяет заземляющий стержень.

Если вышеуказанные условия не выполняются , вы должны сначала заземлить свой генератор, прежде чем продолжить.

Однако есть исключение! Даже если оба условия соблюдены, если ваш генератор подключен к вашей домашней электросети или зданию напрямую, заземление является обязательным.

Для получения более подробной информации о требованиях к заземлению вы можете посетить руководство OSHA по требованиям к заземлению для портативных генераторов.

Процесс заземления

Необходимые инструменты

  1. Медный заземляющий провод: Высококачественный медный провод для соединения заземляющего стержня с корпусом генератора (помощь с калиброванной медью см. В этой статье на doityourself.com).
  2. Набор инструментов для зачистки проводов: Требуется для снятия изоляции с медного провода.
  3. Заземляющий стержень *: Подробнее см. Ниже.
  4. Молоток: Требуется для вбивания медного стержня в землю.
  5. Плоскогубцы: Для плотной намотки медного провода на стержень заземления.
  6. Гаечный ключ: Для ослабления и затяжки болтов заземления генератора.
  7. Защитные зажимы / фитинги : Для любых надземных частей заземляющего стержня.
  8. Вода (опция) : Для смягчения твердой почвы.
  9. Лопата (опция) : Для копания (каменистая местность).
  10. Паяльное оборудование (дополнительно)
* Некоторая информация относительно заземляющего стержня

Выдержка из раздела 250,52 (A) (5) NEC

Что касается всего, что связано с электричеством, NEC имеет стандарты заземления стержней, которых необходимо строго придерживаться для обеспечения максимальной безопасности и совместимости всей электроники в вашей схеме. Заземляющие стержни покрыты NEC 250.52 (А) (5).

Таким образом, заземляющий стержень (не путать с трубами или кабелепроводами) должен быть длиной не менее 8 футов и диаметром 5/8 дюйма . Они могут быть изготовлены из нержавеющей стали, меди или стали с цинковым покрытием.

Если вы хотите использовать трубку, кабелепровод или заземляющие электроды другого типа (магазины предлагают их в списке UL), обратитесь к NEC 250.52 (A) (5).

Процесс

Выдержка из раздела NEC 250.52 (G) из NEC

  • Установка заземляющего стержня: Вбейте заземляющий стержень в землю с помощью молотка или молотка, если почва мягкая.Если земля твердая, возможно, вам понадобится кувалда. Вы также можете сначала размягчить почву водой, а затем забить медный стержень в землю. По крайней мере, 8 футов стержня должны контактировать с землей в соответствии с NEC 250.52 (G).
    Если каменное дно не позволяет иначе, вы можете установить штангу под углом не более 45 °. В таких случаях заземляющий стержень должен быть закопан в траншею (яму) глубиной не менее 30 дюймов в соответствии с NEC 250.52 (G).
    Любые оставшиеся над землей части должны быть закрыты защитным зажимом или фитингом независимо от глубины стержня.
  • Подсоединение медного провода к заземляющему стержню: Удалите часть изоляции медного провода заземления с помощью приспособлений для зачистки проводов. Плотно намотайте этот медный провод на медный стержень заземления с помощью плоскогубцев. В качестве альтернативы вы можете припаять заземляющий провод к стержню, если у вас есть для этого необходимое оборудование.
  • Заземление генератора: Найдите болт заземления генератора. Ослабьте его гаечным ключом. Оберните вокруг него медный заземляющий провод и затяните болт.Опять же, если ваш сарай позволяет, вы можете припаять провод к болту.

Заключение

Заземление генератора имеет большое значение при его настройке. Это может спасти вас и ваших коллег от потенциальных рисков, в том числе от поражения электрическим током.

Таким образом, знание заземления генератора имеет решающее значение для каждого человека, который планирует его купить или уже имеет.

Для обычных туристов или рабочих на стройке можно посоветовать приобрести генератор, не требующий заземления.Это не только будет безопаснее, но и сэкономит время, затрачиваемое на настройку системы.

Заявление об ограничении ответственности: эта статья носит рекомендательный характер. GeneratorBible.com не несет ответственности за любой ущерб, травмы или любые другие события, возникшие в результате этой статьи. Если вы не уверены, что делаете, мы настоятельно рекомендуем вам проконсультироваться с квалифицированным специалистом.

Общие сведения о заземлении: заземление, общее заземление, аналоговое заземление и цифровое заземление

Узнайте об основах заземления, заземления и символов заземления.Не все основания одинаковы. В этой статье мы обсудим заземление, общее заземление, аналоговое заземление и цифровое заземление.

Что такое земля?

В электронике и электротехнике принято определять точку в цепи как точку отсчета. Эта контрольная точка известна как земля (или GND) и несет напряжение 0 В. Измерения напряжения являются относительными. То есть измерение напряжения необходимо сравнить с другой точкой в ​​цепи. В противном случае измерение бессмысленно.

Опорная точка земли часто, но не всегда — подробнее об этом позже — представлена ​​стандартным символом земли. См. Рисунок 1.

Рисунок 1. Символ общего заземления.

Обычно эта контрольная точка является базой для всех других измерений напряжения в цепи. Однако не все измерения напряжения берутся из этой контрольной точки. Например, если бы вы измеряли напряжение на верхнем резисторе в резистивном делителе напряжения, вашей точкой отсчета не было бы заземления.См. Рисунок 2.

Рисунок 2. Не все измерения напряжения относятся к земле.

Земля Земля

Земля Земля в точности так, как звучит. Это земля, физически (и электрически) подключенная к земле через проводящий материал, такой как медь, алюминий или алюминиевый сплав.

Истинное заземление, как это определено Национальным электротехническим кодексом (NEC), состоит из токопроводящей трубы или стержня, физически вбитой в землю на минимальную глубину 8 футов.

Земля представляет собой электрически нейтральное тело, и благодаря практически бесконечному состоянию нейтральности Земли, она невосприимчива к электрическим колебаниям. Однако следует отметить, что «устойчивость земли к электрическим колебаниям» на самом деле является обобщением. На самом деле, земля — ​​довольно сложный объект, учитывая все переменные и материалы, из которых состоит Земля. И электрический потенциал Земли действительно испытывает некоторые изолированные области изменения из-за таких событий, как, например, удары молнии.Столбы электропередач, которые нанизаны по всему району, также подключены к земле. На рисунке 3 показан заземляющий провод, прикрепленный к силовой опоре.

Рис. 3. К полюсам питания подсоединены провода заземления.

Третий контакт на электрических розетках (см. Рисунок 4) физически заземлен.

Рисунок 4. Третий штырь, розетка 110 В переменного тока.

Это выходное соединение с заземлением обеспечивает, например, средство для подключения испытательного оборудования к заземлению — заземляющий (зеленый) провод от шнура питания подключается к внутренней раме или шасси оборудования. И при подключении различных частей испытательного оборудования к заземлению все они подключаются к общей точке заземления и, следовательно, имеют общую точку отсчета. Вы можете проверить это, измерив сопротивление между клеммами заземления любых двух единиц испытательного оборудования.

Этот общий вывод выводится для пользователя как вывод заземления. Примечание: корпус вашего настольного компьютера также подключен к заземлению.

Рис. 5. Испытательное оборудование предоставляет пользователю клеммы заземляющего провода. Исходное изображение любезно предоставлено cal-center.us. Примечание добавлено автором.

Символ заземления, к сожалению, используется во многих приложениях в электронике и электротехнике, часто означая разные вещи для разных людей, поэтому некоторых новичков это может немного сбить с толку.Например, символ заземления также используется в качестве общего символа земли или ссылки 0В. Это немного вводит в заблуждение, потому что опорный сигнал 0 В на самом деле не подключен к заземлению. На рисунке 6 показаны различные соединения заземления с использованием символа общего / заземления.

Рисунок 6. Различные соединения заземления с использованием символа заземления.

Аналоговые и цифровые заземления

Цифровые схемы генерируют выбросы тока, когда цифровые сигналы меняют состояние.При изменении токов нагрузки в аналоговых цепях снова возникают всплески тока.

Несмотря на то, что существует несколько методов надлежащего заземления, когда дело доходит до заземления смешанных сигналов, наиболее важным является — независимо от того, какой метод заземления используется — отделить «более шумные» цифровые обратные токи от «менее шумных» аналоговых. обратные токи. Такое разделение заземлений помогает свести к минимуму или предотвратить возникновение шума в цепях из-за токов заземления.

Такие токи заземления — воспринимайте их как изменяющиеся токи — при приложении к обратным путям заземления создают колебания напряжения (вспомните закон Ома), называемые шумом.Возможно, вы слышали термин «шумная земля». Такой шум может нарушить чувствительность сигналов в локальных цепях. Заземление всегда было серьезным препятствием для инженеров-проектировщиков, инженеров по системам и тестирования.

Один из возможных способов заземления, который может быть полезен в некоторых, но не во всех, ситуациях, использует так называемое «звездное» заземление. Эта философия основана на теории, согласно которой все напряжения в цепи относятся к одной точке заземления.

На рисунке 7 показано соединение одной точки заземления как для аналогового, так и для цифрового заземления.

Рисунок 7. Одноточечное заземление для цифрового и аналогового заземления.

Метод использования одиночных точек заземления (или заземления звездой) отлично смотрится на бумаге. Однако на практике это может быть очень сложно реализовать в зависимости от сложности дизайна. Альтернативный подход — использовать заземленную шину.

Однако имейте в виду, что физическое разделение аналогового и цифрового заземления обычно не требуется, потому что обратными токами можно управлять с помощью правильной компоновки печатной платы, даже если в конструкции используется одна (общая) заземляющая пластина.

Общая ошибка заземления

Трехконтактный источник питания постоянного тока, такой как показанный на Рисунке 8, может немного запутать новичков. Этот источник питания имеет положительную (+), отрицательную (-) и заземляющую клеммы. Как упоминалось ранее, клемма заземления (заземление) физически привязана к шасси, которое, в свою очередь, подключается к заземляющему проводу внутри шнура питания, который, наконец, подключается к земле через трехконтактную розетку.

Довольно распространенная ошибка новичков заключается в подключении нагрузки между плюсовым (+) и GND выводом.Это неправильное соединение не позволит току вернуться к своему источнику энергии (самому источнику питания), и, следовательно, ток не будет течь. Правильное подключение — это подключение нагрузки между положительной (+) и отрицательной (-) клеммами.

Рисунок 8. Источник питания постоянного тока с заземлением (зеленая клемма в центре). Изображение любезно предоставлено GWInstek.com.

Электростатический разряд (ESD)

Заземление вашего испытательного оборудования также помогает в устранении электростатического разряда (ESD).Электростатический разряд возникает, когда статически заряженное тело (то есть вы) соприкасается с испытательным оборудованием. Некоторое испытательное оборудование сверхчувствительно и может быть очень уязвимо к электростатическим разрядам.

Интегральные схемы (ИС)

известны своей крайне уязвимостью к электростатическим разрядам. Заземленные коврики (называемые антистатическими матами), заземленные стулья и браслеты обеспечивают адекватную защиту от электростатического разряда для ваших ИС, заземляя вас — таким образом снимая любые статические электричества, которые могут возникнуть на вашем теле, — до прикосновения к любым чувствительным компонентам.Большинство инженеров и техников также носят антистатические куртки при работе с печатными платами и интегральными схемами для дополнительной защиты от возможных повреждений компонентов и оборудования.

Символы заземления

Следующие символы заземления можно встретить в проектах:

Рис. 9. Общий символ заземления или заземление (IEEE Std 315-1975, раздел 3.9.1 и IEC 60417-5017).

Рисунок 10. Заземление с низким уровнем шума или функциональное заземление (IEEE Std 315-1975, раздел 3.9.1.1 и IEC 60417-5018).

Рисунок 11. Безопасное или защитное заземление (IEEE Std 315-1975, раздел 3.9.1.2 и IEC 60417-5019).

Рисунок 12. Корпус или соединение рамы (IEEE Std 315-1975, раздел 3.9.2 и IEC 60417-5020).

Рисунок 13. Общие соединения / уровень потенциала не указан (IEEE Std 315-1975, раздел 3.9.3.2)

Заземление — что такое заземление и может ли оно улучшить ваше здоровье?

Терапия заземлением основывается на интуитивном предположении, что подключение к энергии планеты полезно для нашей души и тела. И хотя есть определенная апелляция к концепции энергетической связи с Матерью-Землей, пусть и в духе Нью-Эйдж, есть также и более научный подход к практике, который утверждает, что доступ к обильному запасу свободных электронов в (слегка отрицательно заряженных) Земля может помочь нейтрализовать свободные радикалы — если бы мы только сняли обувь и получили к ним доступ.Несколько человек в нашем сообществе (в том числе терапевт) клянутся заземлением — также называемым заземлением — для всего, от воспаления и артрита до бессонницы и депрессии. Ниже давний лидер движения за заземление Клинт Обер объясняет, что такое заземление, как оно работает и, что немаловажно, как сделать это самостоятельно.

Вопросы и ответы с Клинтом Обером

Q

Как вы впервые обнаружили влияние заземления на здоровье?

А

В своей первой карьере я провел тридцать лет в индустрии кабельного телевидения, где все электрические предметы должны иметь часть своей цепи, подключенной к земле.Воздух и окружающая среда содержат статическое электричество, которое придает электрическим проводам потенциал, отличный от потенциала земли; вы также можете думать об этом как о другом количестве электрического заряда. Земля будет разряжать или принимать бесконечное количество электронов, поэтому, когда что-то с электрическим зарядом подключается к земле, его электрический потенциал нейтрализуется. Если электрические кабели не заземлены, статическое электричество нарушит качество и стабильность сигнала.

Обладая практическими знаниями в области заземления, я стал гораздо лучше осознавать тот факт, что все мы носим обувь с непроводящей (обычно резиновой) подошвой, которая изолирует наши тела от земли.В древние времена большинство людей ходили либо босиком, либо в обуви с кожаной подошвой, которая становилась проводящей, когда они были мокрыми от пота с наших ног. Я спросил себя, каковы могут быть последствия того, что люди больше не будут иметь естественного заземления. Интуитивно понятно, что — как в кабельной системе — заземление нейтрализует любой заряд в теле. После заземления себя и нескольких друзей, страдающих расстройствами здоровья по артритическому типу, я пришел к убеждению, что заземление может уменьшить хроническую боль. Итак, я потратил последние семнадцать лет, пытаясь выяснить, поддерживает ли какая-либо наука мою гипотезу.

Q

Как работает заземление и почему оно такое мощное?

А

Наша врожденная иммунная система использует белые кровяные тельца (известные как нейтрофилы) для высвобождения реактивных молекул кислорода (обычно известных как свободные радикалы) для окисления и уничтожения патогенов и поврежденных клеток. Свободные радикалы имеют электронный дисбаланс, который делает их электрически заряженными — в своем стремлении найти свободный электрон и нейтрализовать, они могут присоединиться к здоровой клетке или украсть электрон у здоровой клетки, повредив ее в процессе.Затем поврежденную клетку необходимо удалить, и иммунная система посылает другого нейтрофила для ее обработки, начиная весь цикл заново. Так начинается хроническое воспаление (которое вызывает хроническую боль и способствует развитию многих заболеваний). Вся эта реакция усугубляется тем фактом, что вещества, генерирующие свободные радикалы, присутствуют повсюду вокруг нас: в жареной пище, алкоголе, табачном дыме, пестицидах, загрязнителях воздуха и даже в солнечных лучах.

Земля имеет бесконечный запас свободных электронов, поэтому, когда человек заземлен, эти электроны естественным образом текут между землей и телом, уменьшая количество свободных радикалов и устраняя любой статический электрический заряд.Причина, по которой заземление является настолько мощным, заключается в том, что оно уменьшает и предотвращает возникновение воспалений в организме, что, в свою очередь, предотвращает связанные с воспалением нарушения здоровья.

Q

Какие существуют способы заземления людей?

А

Самый простой и естественный метод заземления — выйти на улицу и положить босые ноги и руки прямо на землю. Многие люди предпочитают гулять босиком в парке или на пляже. (Примечание: ходьба босиком в доме, где материалы с минимальной или меньшей проводимостью, такие как бетонные фундаменты и паркетные полы, изолируют нас от электрического потенциала земли, не будет иметь такого же эффекта.Чтобы получить значительную пользу для здоровья, требуется как минимум полчаса воздействия, поэтому я рекомендую как минимум тридцать минут босиком в день на открытом воздухе, если это возможно.

Для людей, у которых нет безопасного доступа к месту для ходьбы босиком (или для которых это неудобно в течение длительного времени), есть заземленные коврики, которые позволяют людям работать в заземленном состоянии, положив босые ноги на коврик. . Заземляющие коврики изготовлены из полиуретана на углеродной основе и подключены к проводу, который можно подключить к порту заземления существующей стандартной электрической розетки — специально разработанная вилка не подключается к горячему разъему розетки, поэтому нет риска поражение электрическим током.Углерод является естественным проводником, поэтому, когда вы подключаете площадку к проводу, который соединен с землей через порт заземления, вы уравниваете электрический потенциал мата с землей, предоставляя вашему телу доступ к свободным электронам планеты. Таким образом, вы можете провести большую часть дня на земле, даже если вы работаете за столом.

У заземленного сна есть основные преимущества, поэтому мы изготовили подушечки для кровати из серебра, которое также является естественным проводником: посеребренная ткань на нейлоновой основе проходит по матрасу и под простыню и вставляется в стену, чтобы доступ к заземленной электрической цепи.Результатом является доступ к электрическому потенциалу земли, уменьшающему свободные радикалы, на всю ночь.

Теперь мы производим полный ассортимент продуктов для заземления: вы можете заземлить себя с помощью заземленного коврика для йоги, пластырей (особенно полезно при острой боли) и даже надев заземленную обувь, которая оснащена токопроводящей вилкой в ​​подошве.

Получить заземление

Способ OG — ходить босиком по улице (сад, парк и пляж одинаково эффективны) не менее 30 минут в день.Дополнительный балл за заземление в офисе или дома с помощью заземляющего устройства:

Q

Можете ли вы заземлить себя через любую розетку?

А

Все офисные здания и дома, построенные после 1970-х годов, имеют электрические розетки с заземлением, что означает, что круглое отверстие в розетке соединено с внутренним заземляющим проводом, который соединен с землей (многие старые дома, подвергшиеся ремонту, были обновлены с помощью заземленных электрических цепей). розетки тоже).Все продукты заземления, которые коммерчески доступны для населения от уважаемых компаний, поставляются с устройством для проверки заземления розеток и подтверждения наличия исправного заземляющего провода в розетке.

Если вы живете в старом доме без заземленных электрических розеток, вы можете установить заземляющий стержень или поработать с электриком, чтобы обновить свою электрическую систему.

Q

Каковы основные физические эффекты заземления?

А

Когда я начал заземляться, первым заметным эффектом стало то, что я спал намного лучше.Первое, что случается, когда вас заземляют, — это то, что вы чувствуете разряд (когда электрическое статическое электричество с вашего тела исчезает). Это заставляет вас дышать легче — вы просто чувствуете себя лучше. Другие эффекты, такие как спокойствие и усиление кровотока, возникают со временем, поэтому вы не почувствуете их сразу.

Одним из первых серьезных заболеваний, с которыми я столкнулся, был пациент хосписа, страдающий паразитирующим артритом. Он не мог встать с кровати, и его няне и дочери пришлось помочь мне поднять его с кровати, чтобы установить заземленную простыню.Через неделю после моего визита мне позвонил пациент и сказал, что белка прогрызла его заземляющий провод. Это было важно по двум причинам. Во-первых, этот человек, который не мог ходить, теперь был достаточно активен, чтобы выйти из дома и проверить провод. Во-вторых, эффект заземления был настолько впечатляющим, что он сразу заметил, когда связь прервалась. Позже он сказал мне, что заземление уменьшило его воспаление и что жгучая боль, которую он чувствовал, наконец-то утихла. Он прожил на шесть или семь лет дольше.

В конце концов я встретил доктора Стивена Синатру, кардиолога из Нью-Йорка, который хотел изучить влияние заземления на воспаление. С тех пор мы обнаружили, что заземление улучшает сон, уменьшает хроническую боль и ускоряет заживление. На самом деле, многие профессиональные спортсмены спят заземленным, поскольку он уменьшает боль и способствует более быстрому восстановлению воспаленных мышц. Другие исследования показали, что заземление увеличивает энергию, и еще раз подтвердили мои анекдотические наблюдения о том, что заземление улучшает сон.

Электрический заряд в кровотоке также влияет на вязкость крови, которая является основным фактором риска сердечных заболеваний. Как объясняет Синатра в своем обзоре литературы: «Поверхность красных кровяных телец несет отрицательный электрический заряд, который поддерживает расстояние между клетками в кровотоке. Чем сильнее отрицательный заряд, тем выше потенциал клеток отталкивать друг друга, тем лучше (тоньше) вязкость крови и тем лучше поток ». Заземление значительно снижает вязкость крови, особенно после тренировки, отчасти помогая противодействовать воспалению, вызванному физической нагрузкой.

У заземленных женщин обычно усиливается кровоток на лице — они становятся немного розовыми, как ребенок, который бегает летом. В результате этого эффекта мы начинаем изучать процесс старения, поскольку считаем, что заземление увеличивает приток крови к капиллярам — первое исследование увеличения кровотока на лице было опубликовано в 2014 году.

Q

Есть ли эмоциональные преимущества?

А

Эмоциональное заземление — на самом деле самая важная часть этого.

Я вырос на ранчо в Монтане — представьте кролика, который ест траву, наслаждается жизнью, а койот подкрадывается к нему. Кролик слышит койота и получает выброс адреналина и кортизола, поэтому он бежит и начинает зигзагообразно пересекать пастбище. Как только койот перестанет преследовать, кролик остановится — и немедленно стряхнет его, и снова вернется к еде, как будто ничего не произошло: он может быстро выпустить этот адреналин и кортизол. Сегодня, поскольку мы больше не заземлены от природы, мы удерживаем в теле все эти естественные реакции «бей или беги», и нет способа избавиться от них; что сильно способствует стрессу и тревоге.

Заземление также влияет на эмоциональное здоровье за ​​счет уменьшения боли — если вы испытываете боль, вы подвергнетесь эмоциональному стрессу. Если уменьшить воспаление, боль прекратится, вы почувствуете себя лучше, и энергия вернется. Также были исследования, которые показывают, что заземление улучшает настроение, снижает стресс и оказывает успокаивающее действие.

Конечно, есть и примитивный эмоциональный эффект от заземления босыми ногами, воссоединения с землей, расслабления на природе.

Q

Как заземление может помочь при более серьезных хронических заболеваниях?

А

После пятнадцати лет заземления людей с серьезными долгосрочными нарушениями здоровья, связанными с воспалениями, я могу сказать, что если бы любой человек с одним из этих расстройств был бы хорошо заземлен хотя бы на один час в день, он бы испытал заметное улучшение.Затем, пока они продолжали заземляться, они уменьшили бы воспаление, чтобы их тело могло начать заживать и вернуться к нормальному состоянию. Кардиолог из Лос-Анджелеса проводит исследование, чтобы изучить пользу для здоровья от гипертонии.

Q

Мы слышали, что заземление изначально может вызывать негативные последствия, особенно у пациентов с болезнью Лайма. Вы можете объяснить?

А

Заземление оказывает лечебное воздействие на людей с болезнью Лайма (особенно потому, что оно способствует глубокому и крепкому сну), но пациенты должны действовать с осторожностью.В некоторых случаях заземление может вызвать реакцию Герксхаймера, которая может временно вызвать усталость, тошноту и жар — это воспалительная реакция на гибель бактерий. Одно из возможных объяснений состоит в том, что у людей с болезнью Лайма густая кровь и плохое кровообращение — спирохеты торчат в их холодных пальцах рук и ног, закрытые от кровообращения. Как только вы заземляете человеческое тело, вы уменьшаете вязкость крови, чтобы кровь могла входить и выходить из капилляров. Когда это происходит, кровь начинает очищать спирохеты, создавая начальные симптомы гриппа, которые в конечном итоге проходят.

Клинтон Обер — генеральный директор EarthFX, научно-исследовательской компании, расположенной в Палм-Спрингс, Калифорния. Обер проработал десятилетия в кабельной промышленности, пока в 1995 году проблема со здоровьем не побудила его уйти на пенсию и отправиться в личное путешествие в поисках высшей цели в жизни. За последние восемнадцать лет Ober поддержал множество исследований, которые в совокупности демонстрируют, что заземление уменьшает воспаление и способствует нормальному функционированию всех систем организма.

Мнения, выраженные в этой статье, направлены на то, чтобы выделить альтернативные исследования и побудить к разговору.Они представляют собой точку зрения автора и не обязательно отражают точку зрения goop, и предназначены только для информационных целей, даже если и в той степени, в которой эта статья содержит советы врачей и практикующих врачей. Эта статья не является и не предназначена для замены профессиональных медицинских рекомендаций, диагностики или лечения, и на нее нельзя полагаться при получении конкретных медицинских рекомендаций.

Комплект для сборки заземления: Пришивание всего и вся

Этот комплект заземления позволяет домашним мастерам просто и легко добавлять заземление ко всему, что им нравится в доме, офисе, гардеробе или в дороге!

Эта проводящая заземляющая лента изготовлена ​​из 100% нержавеющей стали медицинского класса и обладает сверхпроводимостью… но режет и шьет как обычную ленту. Прострочите изнутри любую одежду, тканевые ремни, ошейники, поводки, носки, коврики для йоги, полы палаток, спальные мешки, коврики, коврики, постельное белье, одеяла, подушки для стульев, кроватки для домашних животных … нет предела.


Просто отрежьте ленту до нужной длины, пришейте ее к любой ткани (или просто положите на пол, чтобы босые ноги прямо на ней, или лягте поперек кровати, чтобы спать — просто прикрепите булавкой к матрасу!). Затем закрепите шнур заземления на любом конце или в любом месте на ленте, которое вам нравится, и вы надежно заземлены! Ленту можно разрезать, постирать, сшить как любую ткань… даже гладил.

Лента доступна разной длины и с разными вариантами шнура (выберите из раскрывающегося меню ниже):

  • Проводящая лента из нержавеющей стали шириной 1,25 дюйма, доступная длиной 2 фута, 5 футов, 10 футов, 20 футов и 50 футов: 10 долларов за фут или доступная со скидкой при соединении с изготовленным на заказ заземляющим шнуром:
    • Стандартный шнур заземления в помещении + устройство проверки розеток
    • Экранированный заземляющий шнур PureGround + устройство проверки розеток
    • Стандартный открытый наземный столб
    • Опора для экранированного заземления PureGround
  • Каждый шнур заземления имеет длину 10 футов, производится в США и имеет в линии резистор 100 кОм в качестве дополнительной меры безопасности.
  • Заземляющие стойки изготовлены из нержавеющей стали длиной 12 дюймов и поставляются с дополнительным удлинительным шнуром заземления длиной 20 футов, общая длина которого составляет 30 футов.

Шнуры PureGround обладают всеми вышеперечисленными функциями, а также содержат фильтр, предотвращающий прохождение переменного тока по шнуру, а также экранирующую оболочку, которая блокирует воздействие на шнур электромагнитных полей в окружающей среде. Щелкните здесь, чтобы узнать больше о шнуре PureGround.

Шнуры изготавливаются на заказ специально для меня прямо здесь, в США!

Наслаждайтесь настройкой своей индивидуальной поверхности земли в любом месте с помощью этого набора для заземления DIY!

xoxo, Лаура

.

Добавить комментарий

Ваш адрес email не будет опубликован.
