Простое заземление своими руками в частном доме
Отличие частного дома от многоквартирного заключается в том, что в частном доме действительно есть «земля», а в многоэтажных домах ее попросту нет и подключение заземления ограничивается общим щитком на этаже.
В настоящее время система TN-S в Украине практически не встречается в частном секторе. От трансформаторов подстанции, как правило, не тянут отдельный провод заземления (PE) к потребителю. А это означает, что остается провести заземление самостоятельно по системе TN-C-S или ТТ (необходимо понимать ,что данная система заземления используется только в том случае, если выполнены все установленные к ней требования и приведена причина отказа от системы TN-C-S), и в частном доме это намного легче сделать, нежели в многоквартирном.
Второй вариант встречается наиболее часто, поскольку требует меньше усилий при установке. Заземление начинается от ГЗШ, установленной в ВУ или в щитке дома.
Наилучшим вариантом все-таки является тот, когда заземление делается на опоре, с которой идет линия к дому.
Если заземление сделано непосредственно в доме, то при отгорании ноля на линии, например, где-нибудь возле подстанции, нолем окажется провод, который ведет от столба к дому, и вообще вся нейтраль в доме.
«Ну и что? Ноль он и есть ноль», — скажете вы. Не следует забывать, что на линии, ведущей от подстанции до вашего частного дома, есть еще подключения к другим домам. Вся нагрузка, которая ложилась на нулевой провод ЛЭП, ляжет в этом случае на ноль, находящийся в вашем доме.
Ситуация, когда на подстанции отгорает ноль и нагрузка ложится на нейтраль дома. Исправить ее можно, проведя кабель (от ЛЭП к дому) с сечением жилы, аналогичной проводу ЛЭП, чтобы нолевой провод в случае аварии выдержал нагрузку от нескольких домов
Если же заземление установлено от шины в ВУ, нагрузка ляжет на провод, который ведет от линии к шине, а он, как правило, по сечению соответствует проводу на линии.
Система заземления ТТ используется только в частных домах.Ее установка сопряжена с некоторыми трудностями, в частности урегулированием такой системы в организации электроснабжения. Дело в том, что система ТТ должна пройти апробацию и быть заверена специалистом из технадзора.
Трехфазная схема щитка в частном доме с разделенным проводником нейтрали и заземления:
1 — пластиковый или металлический корпус щита; 2 — соединительные элементы нолевых рабочих проводников; 3 — соединительный элемент РЕ-проводника, а также уравнивания потенциалов; 4 — соединительный элемент фазовых проводников групповых сетей; 5 — выключатель дифференциального тока; 6 — автоматические выключатели; 7 — линии групповых цепей; 8 — дифференциальный автоматический выключатель; 9 — счетчик
Чаще всего многие организации предлагают такую систему заземления без вмешательства со стороны владельца дома, конечно, не забыв при этом взять плату за ее монтаж. Если постараться, то можно выполнить эту работу самостоятельно, но после окончания придется ее проверить при помощи все той же организации и заверить документально.
Если вспомнить систему TN-S, то ТТ очень на нее похожа. Отличие в том, что проводник заземления не уходит на подстанцию к заземлителю, а располагается непосредственно на участке рядом с домом.
На подстанции система заземления сделана специалистами по всем нормам ПУЭ. На личном участке придется сделать то же самое.
Вариант трехфазной сети с раздельными нейтральным и заземляющим проводниками:
1 — пластиковый или металлический корпус щита; 2 — соединительные элементы нолевых рабочих проводников; 3 — соединительный элемент зажимов РЕ-проводника, а также уравнивания потенциалов; 4 — соединительный элемент фазовых проводников групповых цепей; 5 — выключатель дифференциального тока; 6 — автоматические выключатели; 7 — линии групповых цепей; 8 — счетчик
Очевидно сходство с системой TN-S — провод заземления не контактирует с нулевым и фазовым, а существует сам по себе.
Не забывайте, что использование УЗО при системе заземления ТТ является обязательным.
Схема трехфазного подключения в более простом варианте:
1 — вводный автомат; 2 — трехфазный электросчетчик; 3 — дифавтомат; 4 – шина заземления; 5 – нолевая шина; 6 — модульные автоматические выключатели; 7 — однополюсные дифавтоматы
Теперь следует разобраться, куда ведет провод, который уходит в землю от шины заземления, расположенной в домашнем щитке.
Заземление — это вовсе не пруток арматуры, воткнутый в землю, с привязанным к нему в виде изящного бантика проводом заземления. Чтобы создать полноценный контур заземления, нужно приложить гораздо больше усилий.
Подключение электроприборов по системе ТТ: заземление не зависит от источника электропитания
Есть 2 варианта, как это сделать. Первый из них трудоемкий, но его можно выполнить самостоятельно. Второй выполнят специалисты, но, конечно, не бесплатно. Выбор за вами.
Рассмотрим такой вариант: заземление состоит из заземляющего провода и заземлителя. Заземляющий провод должен быть с сечением жилы не меньше сечения фазовой жилы кабеля, проложенного в доме, но и не больше. Этот провод подключается к шине заземления в распределительном домашнем щитке. К данной шине сходятся все провода заземления от электроприборов.
Использование УЗО при системе заземления ТТ
Заземлитель — это стальная конструкция, которая выравнивает потенциалы в случае появления в заземляющем контуре напряжения.
Именно поэтому она должна иметь достаточно большой контакт с грунтом. Далее производятся очень сложные расчеты: определяется сопротивление грунта, какая конструкция, и на какую глубину должна быть установлена. Совершенно разные случаи, когда грунт — сухой песок и влажный чернозем. При первом варианте понадобится очень массивная конструкция, при втором — небольшой арматурный прут, вбитый неглубоко. Чтобы не возиться с расчетами, преодолевая сложнейшие электротехнические формулы, можно сделать конструкцию, которая удовлетворяет всем требованиям практически при любых условиях.

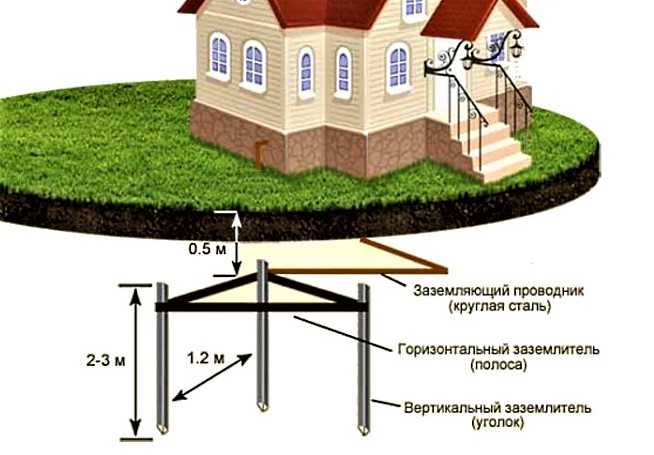

Размеры при монтаже очага заземления
Монтировать такой заземлитель надо так: взять 3 уголка, каждый длиной не меньше 3 м и размерами полок не менее 50 х 50 мм. В качестве замены уголка подойдет обычная труба диаметром 16 мм и толщиной стенки не меньше 3 мм (чтобы не разбить вершину трубы кувалдой). Еще понадобятся 3 куска уголка по 3 м, с размерами полок 40 х 40 мм.
Далее нужно прокопать траншею от дома до места, где будет вкопан заземлитель. Эта траншея должна быть глубиной не менее 0,5 м и примерно такой же ширины — так удобнее. Затем в местах, где будут вбиты штыри, выкапываются ямки одинаковой с траншеей глубины — по 0,5 м. Эти ямки необходимо соединить между собой канавками, по которым пройдет соединяющий штыри уголок.
Заземлитель и его соединение с проводником (вид сверху)
После этого надо сделать самое трудное — вбить трехметровый уголок в землю так, чтобы над дном ямки его конец возвышался не больше чем на 15–20 см. Чтобы легче это сделать, концы уголка затачиваются в острие. Понадобится широкая устойчивая стремянка или козлы, чтобы забивать с них уголок. После того как он вбит на нужную глубину, все 3 отрезка размерами 40 х 40 мм соединяются между собой уголком при помощи сварки. В итоге получается равносторонний треугольник размером 3 х 3 х 3 м. Вершина одного из уголков заранее просверливается для соединения с заземляющим проводником.
Такое соединение выполняется при помощи болтового зажима. Для этого конец оголенной жилы заземляющего проводника надо запрессовать в наконечник с подходящим под болт отверстием. Затем закопайте траншею и ямки и поставьте знак, обозначающий место, где спрятан заземлитель и проводник до дома, чтобы в дальнейшем не нарушить его при каких-либо работах.
При выполнении работ нанятым электриком необходимо проследить, чтобы в грунт рядом с заземлителем не добавлялась пищевая соль. Это делается для того, чтобы снизить сопротивление заземлителя, улучшив его контакт с почвой. Якобы заземлитель должен пройти испытание на замер сопротивления. Не следует так делать! Солевой раствор за несколько лет разъест металл заземлителя, который потеряет свои свойства.
Необязательно выполнять заземлитель в виде треугольника, можно забить уголок и линией в ряд. Необходимо лишь соблюдать расстояние между уголками — оно должно быть не меньше 3 м.
После того как заземлитель установлен на место, его засыпают грунтом, лучше — песком, чтобы в дальнейшем облегчить доступ к кабелю.
Теперь рассмотрим другой вариант — при этом способе не придется копать землю и вбивать уголок в грунт. Здесь используется модульная штырьевая система. Это недавнее изобретение, и, следует признать, очень удачное. Чтобы создать наибольшую площадь для соприкосновения грунта с заземлителем, стальной штырь, покрытый медью, забивают на глубину 20–40 м. Для условий средней полосы России это означает, что практически в любом случае данный штырь соприкасается с грунтовыми водами, что резко снижает его сопротивление. Для заземлителя это один из важнейших показателей. Удобство такого типа заземления налицо: не надо копать траншеи, достаточно небольшой ямки 50 х 50 х 40 см.
Заземлитель и соединение его с ГЗШ в здании
Единственное «но» — вбить такой заземлитель молодецкими ударами кувалды не получится. Для этого используется перфоратор со специальной насадкой. Перфоратор — ударная дрель не подойдет, поскольку нужна работа именно в ударном режиме без вращения головки.
При помощи сборного штыря можно углубиться в грунт на 20–40 м
Провод заземления монтируется на стержень при помощи специального зажима, который идет в комплекте с остальным оборудованием. На вопрос о том, на какую глубину придется забивать заземление, можно ответить, только замеряя сопротивление при помощи мультиметра. Это достаточно сложные расчеты, выполнить которые может только квалифицированный специалист.
Чтобы забить штырь, необходимо выкопать небольшую ямку глубиной 40–50 см
Самостоятельно производить их не следует, поскольку сопротивление все равно придет замерять техник из организации со своим оборудованием — никто не поверит вам на слово, что глубина заземлителя достаточна. Следует знать лишь цифры, которые являются нормативом. Для трехфазной сети с напряжением 380 В сопротивление заземлителя должно быть не более 2 Ом, для однофазной с напряжением 220 В — не более 4 Ом.
Впрочем, если можно сделать заземление без оглядки на технадзор, то необходимо узнать уровень залегания грунтовых вод.
Заземлитель, достающий до этой отметки, наверняка удовлетворит условиям нормативов. При варианте, когда система заземления дома TN-C-S по устройству заземлителя аналогична системе ТТ, к нему не такие строгие требования, поскольку заземленный ноль находится на подстанции и соединен с ГЗШ в ВУ или ВРУ.
Пошаговая инструкция по монтажу штырьевого заземления
Если ГЗШ находится на ВУ, то соединять в дальнейшем ноль и заземление нельзя! Такое соединение должно быть единственным на одном участке, по принципу «либо одно, либо другое», ВУ на столбе или ВРУ возле дома или внутри него.
Заземление и соединение для отдельно стоящих зданий – 5 декабря 2018 г.
Требуется заземление и соединение, за исключением хозяйственных построек, содержащих только одну заземленную ответвленную цепь на 120 В. Электрические системы в отдельно стоящих зданиях требуют соединения и отдельной системы заземляющих электродов (GES), которая обычно представляет собой заземляющий электрод (заземляющий стержень) в нашем регионе.
См. приложение для иллюстрации проводки. На одном изображен трехпроводный фидер, а на другом — четырехпроводный фидер.
Сервисные панели
При осмотре сервисной панели (главный выключатель/блок предохранителей) необходимо определить, что это первое отключение в системе после счетчика. Есть два стандартных исключения.
Во-первых, в сельских системах, где счетчик и сервисная панель/разъединитель расположены на столбе, а не в доме или сарае, и находятся на расстоянии более десяти футов друг от друга.
Во-вторых, счетчик и внутренняя панель выключателя могут быть разделены значительным расстоянием (обычно 10 футов или более), а разъединитель расположен непосредственно под счетчиком или рядом с ним.
Второе чаще всего встречается в дуплексах и квартирах, но может также возникнуть в результате добавления гаража или комнаты и перемещения счетчика, но не коробки выключателя. В этом случае размыкатель должен располагаться рядом со счетчиком. Убедитесь, что служебные провода к пульту дистанционного управления находятся в кабелепроводе.
Заземление и соединение для выносных или вспомогательных панелей
В обоих вышеперечисленных случаях то, что большинство людей называет главной панелью выключателя, является «выносной панелью» (пожалуйста, используйте выносную панель, а не «вспомогательную панель»). Если провода, питающие удаленную панель, имеют вид H H N G, это четырехпроводное питание. И нейтрали должны быть изолированы, а земли разделены и соединены с корпусом панели. Это было изменено в NEC 2008 года.
Трехпроводная удаленная панель обрабатывается так же, как сервисная панель с заземлением и нейтралью, разрешенными на нулевой шине. (В противном случае нет соединения с цепью заземления).
В этом случае нейтральная шина, содержащая как нейтраль, так и заземляющий провод, будет соединена с корпусом панели. В целях безопасности рекомендуется заменить трехпроводную систему на четырехпроводную.
Для ясности: заземляющие стержни не обеспечивают устранение замыкания на землю для выключателей.
Заземление позволит протекать на землю только около 4,8 ампер при напряжении 120 вольт, и это только подаст напряжение на заземляющий провод, но не отключит выключатель. Заземляющий стержень должен помочь рассеять электрические перегрузки от ударов молнии и скачков напряжения.
Требования к заземлению и соединению
Национальный электротехнический кодекс устанавливает требования к заземлению и соединению. Однако существует множество приемлемых вариантов заземления, в том числе металлические водопроводные трубы, приводные заземляющие стержни, заглубленные заземляющие кольца и арматурные стержни в фундаменте. Должностные лица местного законодательства должны одобрить каждый метод из-за различных типов почвы и содержания влаги в стране.
Трехпроводное питание разрешалось Национальным электротехническим кодексом до издания 2008 года. NEC, как и все коды, постоянно меняется по мере появления новых проблем и решений. Многие муниципалитеты не принимают действующий кодекс (новый) по нескольким причинам.
Общепринятой практикой для компетентных органов (AJH) является выжидание и проверка того, будут ли новые изменения в кодексе пересмотрены, удалены, изменены или приняты другими юрисдикциями. Это может означать, что местный AHJ может отставать от текущего кодового цикла на три-двенадцать лет.
Изменения кодекса обычно применяются только к новым строительным и ремонтным работам, для которых требуется разрешение, за некоторыми исключениями.
Мы рекомендуем решать любые проблемы с электричеством с квалифицированным подрядчиком по электротехнике. Многие вопросы связаны с модернизацией электрической системы. Домовладельцы должны сопоставить полученные выгоды с понесенными расходами.
Некоторые изменения относительно недороги и могут существенно повлиять на безопасность и эффективность. Другие могут потребовать обширного сноса и реконструкции с незначительным улучшением безопасности или эффективности.
Другой вопрос заключается в том, потребуют ли местные должностные лица по обеспечению соблюдения кодекса (AHJ) обновление.
Национальный электротехнический кодекс — это всего лишь стандарт, который может использовать каждый. Обеспечение соблюдения кодекса зависит от города, поселка, округа или штата, в котором вы живете.
Безопасность всегда является главным приоритетом при работе с электричеством, потому что ему все равно, куда оно идет и как оно туда попадает. И ему все равно, попадет ли он туда через человеческий контакт. Мы никогда не сможем сделать электричество полностью безопасным, но обновление до действующих стандартов кода, когда это возможно, будет иметь большое значение для спасения жизней и имущества.
Для получения дополнительной информации о наших гарантиях
Гарантия
Посетите нас в Better Business Bureau
https://www.bbb.org/us/il/pocahontas/profile/home-inspection/hawley-home-inspections-llc-0734-310486659
Правильное заземление | ISEMAG
7 советов по безопасности и надежности:
Независимо от того, обсуждаем ли мы центр обработки данных, объект службы экстренной помощи 9-1-1 или даже коммерческий объект, такой как гостиница, нагрузки по обработке данных и чувствительное оборудование являются жизненно важной частью конечного результата.
использования, а время простоя этого оборудования дорого или катастрофично. Вот почему проектирование или модернизация по соображениям качества электроэнергии часто очень недороги по сравнению с альтернативами и значительно дешевле, если они внедряются в начале строительства.
Первый факт, который необходимо учитывать, заключается в том, что подавляющее большинство проблем с качеством электроэнергии в здании возникает внутри здания. В результате IEEE, LPI и аналогичные организации выпустили руководства по проектированию и рекомендуемые методы, которые, как известно, значительно уменьшают, если не устраняют, возникновение и серьезность проблем, связанных с качеством электроэнергии. Национальный электротехнический кодекс® (NEC) и аналогичные документы не являются руководствами по проектированию качества электроэнергии.
Во многих случаях простые недорогие методы могут помочь предотвратить или смягчить проблемы, особенно при установке во время строительства или капитального ремонта здания.
Почему заземление?
Вот 2 примера, иллюстрирующих важность заземления:
Пример A: Федеральный кредитный союз Suncoast Schools управлял центром обработки данных, контролирующим сеть банкоматов банка. Однажды ночью молния ударила в распределительную сеть центра, сорвав электросчетчик с наружной стены. (См. рис. 1.)
Рис. 1. Поддон счетчика (справа) был разрушен молнией и полностью снесен со стены.
В банке не было простоев или повреждений оборудования, потому что он осознавал ценность надлежащего заземления. Suncoast установила систему с 7 уровнями защиты от перенапряжения и подключила ее к внешней системе заземления с сопротивлением земли менее 5 Ом. В результате молния ушла в землю, минуя здание и его оборудование, что представляло собой более резистивный путь.
При проектировании системы молниезащиты представьте себе шар радиусом 150 футов, катящийся по внешней поверхности конструкции. Общепринятая теория состоит в том, что каждая точка под этим мячом защищена, а каждая точка в радиусе 150 футов уязвима (см.
рис. 2). Области в тени мяча обычно защищены.
Пример B: Фотография на Рисунке 3 представляет собой фактический список автоматических выключателей на панели объекта с 5 радиостанциями во Флориде. Обратите внимание, что освещение парковки и двигатель лифта находятся на той же панели, что и чувствительные нагрузки, такие как пожарная сигнализация. Если в столбы парковки ударит молния, электроника по всему зданию окажется под угрозой. Чувствительные нагрузки всегда должны находиться на отдельной панели, изолированной от двигателей и нечувствительных нагрузок.
Рис. 3. Моторные нагрузки, стояночные стойки, кондиционеры на той же панели, что и пожарная сигнализация.
Сделайте правильный выбор
NEC допускает использование металлического кабелепровода в качестве пути заземления. Хотя металлический кабелепровод действует как экран от радиочастот (РЧ), очень важно знать, что соединения затянуты правильно и не подвержены коррозии.
Рассмотрим коридор на рис. 4, расположенный в центре обработки данных. Примете ли вы косяк на текущем пути через каждые 10 футов в этом забеге? Лучше всего всегда использовать полноразмерный заземляющий провод, по крайней мере такого же размера, как и фазные проводники.
Установщики иногда запрашивают так называемую «чистую землю» для своего оборудования, ошибочно полагая, что их оборудование не нужно подключать к другому оборудованию в окружающей среде. Эта практика опасна и незаконна.
Рис. 4. Кабелепровод — сомнительный путь заземления для этих цепей в центре обработки данных.
Практика устанавливает несколько путей к земле, таким образом, используя землю в качестве проводника. Это нарушает код NEC. Кроме того, наличие отдельных заземлений может создать потенциальную опасность поражения электрическим током между соседним оборудованием. Помните, что все оборудование должно быть подключено к одной общей системе заземления. (См. рис. 5.)
Так называемые «чистые территории» запрещены законом и могут представлять угрозу безопасности.
В обычной схемотехнике заземляющий проводник подключается к коробке, в которой находится электрическое устройство, а также к каждой панели на обратном пути к сервису. Он может быть загрязнен помехами на заземляющих проводниках соседних цепей, возможно, нечувствительных нагрузок.
Рисунок 5. Обратите внимание, что изолированное заземление (IG) расположено на изолированной шине и простирается на всем пути от чувствительного оборудования до точки обслуживания, не смешиваясь электрически с другими цепями на этом пути.
Гораздо лучше использовать изолированное заземление (иногда называемое изолированным ). При таком расположении заземляющий проводник полностью отделен и изолирован от любых смежных нагрузок на всем пути до точки обслуживания.
Примером хорошей установки является центр обработки данных, принадлежащий и управляемый Markley Group в центре Бостона.
Методы подходят для любого объекта, где находится чувствительное оборудование, а не только для центров обработки данных.
По всему зданию есть двойные понижающие службы. Два ввода от энергосистемы, питающие пару подстанций по 5 МВА каждая с трехступенчатыми понижающими трансформаторами на каждой. Есть 2 системы распределения по всей территории. Затем к каждой единице оборудования подключаются цепи «А» и «В». Ответвительные цепи должны быть как минимум на 1 размер больше, чем требуется NEC для ограничения падения напряжения. Для всей проводки используется медь. Каждая компьютерная комната имеет свой собственный заземляющий проводник (но не кабелепровод) к главной шине заземления, расположенной в подвале, как показано на рис. 6. Нагрузки никогда не смешиваются. Кабелепроводы не используются совместно с другими цепями; каждая цепь находится в своем канале.
Рис. 6. Главная шина заземления, расположенная в цокольном этаже. Обратите внимание, что каждый канал помечен как источник.
7 Вспомогательные методы
Метод 1: Отделение чувствительных электронных нагрузок от другого оборудования
Оборудование, чувствительное к мощности, от отдельных выделенных ответвленных цепей, выходящих из отдельных щитов, питаемых от отдельных фидеров обратно к главному служебному входу. Нейтральные и заземляющие проводники также должны быть разделены. Не смешивайте чувствительное оборудование со стандартными нагрузками, нагрузками двигателя или внешними нагрузками.
Способ 2: Ограниченное количество розеток на цепь
Максимум от 3 до 6 розеток на цепь рекомендуется вместо 13, разрешенных кодом для 20-амперной цепи. Это сведет к минимуму количество и разнообразие схем совместного использования чувствительного оборудования, уменьшит падение напряжения, уменьшит вероятность взаимодействия и оставит некоторое пространство для последующего расширения или замены оборудования.
Способ 3: Кабелепровод в качестве пути заземления
Металлический кабелепровод, должным образом заземленный, обеспечивает экранирование проводников от радиочастотной энергии.
Однако не пренебрегайте заземляющим проводом (медный провод с зеленой изоляцией) независимо от материала кабелепровода. Это необходимо для безопасности, а также для обеспечения непрерывного пути к земле с низким импедансом. Заземляющий проводник должен быть не меньше фазных проводников и проложен внутри металлического канала, а не снаружи.
Способ 4: Падение напряжения
Хотя NEC допускает падение напряжения до 5 % в комбинированных ответвлениях и фидерных цепях, рекомендуемая практика заключается в том, чтобы проектировать падение напряжения не более 3 % при полной нагрузке в комбинированных цепях. питание чувствительного оборудования. Это означает, что размеры проводников часто должны быть больше, чем требуется в качестве минимума кода. Но побочным преимуществом проводников большего сечения является то, что проводники большего размера часто экономят достаточно энергии из-за их более низкого сопротивления, чтобы компенсировать более высокие первоначальные затраты с короткой окупаемостью.
Способ 5: Материал проводника
Вероятность возникновения проблемных соединений и коррозии снижается при использовании медных проводников. При использовании меди не требуются специальные меры предосторожности при установке, а требования к техническому обслуживанию снижаются. Специальные ингибиторы коррозии не нужны. Благодаря превосходным возможностям подключения снижается риск отказа, связанного с качеством электроэнергии.
Способ 6. Заземляющие кольца
Заглубленное внешнее заземляющее кольцо — это метод, помогающий добиться низкого импеданса от системы заземления здания до самой земли, а также удобное средство для соединения различных заземлений, ведущих от здания. Заземляющее кольцо в сочетании с заземляющими электродами глубокого заземления (см. метод 7) обеспечивает наилучшую систему
Техника 7: Глубина заземления
При недостаточном количестве земли для работы или в условиях необычно высокого удельного сопротивления грунта может потребоваться заглубление.
Молния
Целью системы молниезащиты является обеспечение легкого прохождения энергии молнии с низким импедансом; максимизация тока; и, наоборот, для оборудования, представляющего путь с высоким импедансом, минимизирующим ток.
Использование стального каркаса здания в качестве токоотвода направляет энергию молнии непосредственно внутрь здания, где она может повредить данные или оборудование или попасть в электрическую проводку. В качестве токоотводов рекомендуется использовать отдельные медные жилы.
Системы молниезащиты и устройства защиты от перенапряжений должны быть подключены к системе заземляющих электродов с низким импедансом для работы. Сопротивление заземления следует проверять при установке и повторять периодически, в зависимости от полученного опыта, ежегодно или раз в полгода.
