Как сделать заземление? Заземление в частном доме своими руками

В настоящее время безопасности человека уделяется много внимания. Качественно выполненное заземление частного дома – залог безопасности и спокойной жизни его обитателей. Сейчас ни одна организация не запустит электроснабжение дома без заземления. Да, от поражения электрическим током погибает не так много человек в России. Но ведь никто не хочет пополнять собой данную статистику. Даже если отбросить требование ПУЭ, здравый смысл говорит о необходимости заземления частного дома.

Как сделать заземление в частном доме?

Есть несколько способов выполнить заземление частного дома.

поверхностное заземление с помощью нескольких уголков, сваренных между собой;
глубинное заземление с помощью готовых комплектов стержневого заземления;
электролитическое заземление. Этот способ применяется, когда другие не возможны (например, в условиях вечной мерзлоты или, когда грунт представляет собой скальные и каменистые породы.

Давайте рассмотрим преимущества и недостатки первых двух вариантов:

Поверхностное заземление по классической схеме «треугольник»:

➕ низкая цена материала

➖ высокая стоимость монтажа специалистами

➖ большое количество земляных работ

➖ необходимость сварочных работ

➖ трудоемкость монтажа

➖ небольшой срок службы

➖ изменяющееся в зависимости от времени года сопротивление заземляющего контура

➖ необходимость большой площади для монтажа

➖ практически невозможность монтажа в зимний период

Глубинное заземление готовыми комплектами стержневого заземления:

➖ более высокая стоимость материалов

➕ минимальное количество или полное отсутствие земляных работ

➕ быстрый монтаж

➕ возможность применения спец. инструмента для ускорения процесса монтажа

➕ большой срок службы (для комплектов из омедненной или нержавеющей стали)

➕ эффективность заземления постоянна и не зависит от времени года

➕ минимальная необходимая площадь для монтажа

➕ возможность самостоятельного монтажа

➕ возможность монтажа в подвале здания или под крыльцом

➕ возможность монтажа в зимний период

➕ возможность нарастить длину стержня благодаря модульности

Дешевое заземление будет работать, если.

Если стоимость материалов для вас имеет решающее значение, и вы по-прежнему намерены заземлить дом по старинке, то позвольте дать несколько советов:

Верх стержня из уголка или прутка должен быть не выше уровня промерзания грунта.
Совсем необязательно делать контур в виде треугольника. Можно выполнить контур из последовательно соединенных стержней в ряд.
Нужно забить электрод на максимальную глубину, но не менее 3 м. Иными словами, заглубляйте пока забивается.

Шаг между 2 стержнями должен быть не менее длины стержня, а лучше превысить его в 1,5-2-3 раза (чем больше, тем лучше)
Не стоит гнаться за размерами поперечного сечения заглубляемого стержня. Решающее значение имеет длина стержня и только потом площадь контакта с грунтом.
Не используйте в качестве электрода арматуру!
Ни в коем случае не стоит покрывать электроды краской — стержень должен контактировать с грунтом.
А вот место сварного соединения обязательно нужно заизолировать и защитить от коррозии.

Если для вас эффективность и срок службы имеют решающее значение, значит вы остановились на модульно-стержневом заземлении. Рассмотрим монтаж такой системы.

Заземление в частном доме своими руками

Для монтажа системы заземления нам потребуется: кувалда или отбойный молоток (с энергией удара от 20 Дж) + специальная насадка SDS-max, лопата, ключ с шестигранной головкой на 14 и 12.

1. Первоначально необходимо определиться с местом монтажа. Для этого подойдет любая, даже самая маленькая площадь. Сделать монтаж заземления в частном доме своими руками можно даже в подвале или под крыльцом. От фундамента желательно отступить 1 м.

2. Сделать небольшое углубление в грунте (для того, чтобы можно было засыпать заземлитель после монтажа). Если заземлитель монтируется в место, исключающим его возможное механическое повреждение, допускается не выполнять углубление и следовательно, дальнейшую засыпку грунтом.

3. Взять из комплекта первый стержень заземления, на резьбовую часть с одной стороны нанести токопроводящую пасту и завернуть стартовый наконечник.

4. Нанести на резьбовую часть с другой стороны токопроводящую пасту, завернуть соединительную муфту. В муфту завернуть удароприемный болт.

5. Забить стержень в грунт кувалдой или отбойным молотком. Удары должны осуществляться по болту!

6. Открутить болт, на резьбовую часть второго стержня нанести токопроводящую пасту и завернуть стержень в соединительную муфту первого стержня.

7. Повторить п. 4, 5 для второго стержня.

8. Во время монтажа резьбовое соединение стержня может ослабиться. Поэтому необходимо осуществить протяжку резьбовых соединений стержней путём закручивания удароприёмного болта по часовой стрелке.

9. Повторить п. 6, 4, 5, 8 для третьего и последующих стержней.

10. Произвести измерения сопротивления контура заземления.

11. Подсоединить универсальный зажим к стержню, к зажиму – провод ПВ-3 (ПуГВ) сечением 16 или 25 кв. мм.

12. Провод протащить через гофрированную трубу.

13. Нанести изоляционную ленту на зажим.

14. Произвести подключение провода к ГЗШ.

15. Засыпать углубление грунтом.

На этом монтаж заземления своими руками можно считать завершенным.

Монтаж заземления дома, установка заземления на участке

Главная » Электрика — Заземление частного дома

Из-за обилия потребляющей электричество техники и оборудования, помимо «фазы» и «ноль» каждая современная розетка имеет контакт «земля». Проблема есть, если при контакте с электроприборами Вас иногда легко бьет током. Если установить заземление в доме, коттедже, квартире с помощью наших специалистов, то таких проблем больше не будет.

Мы предлагаем свои услуги жителям Санкт-Петербурга и Ленинградской области.

Способы заземления

С появлением в продаже специальных комплектов, установка заземления в частном доме перестала быть большой проблемой. Но, даже имея все необходимые материалы, трудно воплотить в жизнь идею, не зная теории и не имея практики.

Модульное заземление

Для установки модульного заземления понадобится:

омедненные штыри длиной 1,5 м;
муфты по количеству штырей;
стартовый наконечник;
отбойный молоток с головкой и насадкой;
зажим для подключения заземляющего проводника;
антикоррозионная токопроводящая смазка;
лента гидроизоляции.

Глубина заземления для частного дома по Правилам ПУЭ должна быть отражена в проекте. Примерно она равно от 8 до 25 м и зависит от структуры почвы. Предварительно необходимо убедиться в отсутствии в грунте подземных коммуникаций. Монтаж заземления начинается с того, что штыри с помощью отбойного молотка вгоняются в грунт. Каждый последующий штырь соединяется с предыдущим муфтой. На торчащий из земли конец длиной 8-10 см крепится зажим, к которому подключается провода заземляющего проводника, идущие от дома. Соединение обматывается гидроизоляционной лентой и сверху устанавливается люк ревизионного колодца.

Контурное заземление

Монтаж контура заземления в загородном доме потребует проведения земляных работ на участке. На расстоянии не менее 1 м от стены здания необходимо выкопать траншею в виде равностороннего треугольника со стороной 1,2 м и глубиной от 0,5 м. По углам треугольника на глубину 2-3 м вбиваются вертикальные заземлители. Обычно их делают из уголка 50х50 мм. По дну траншеи между ними прокладываются горизонтальные заземлители. Стальную полосу 40х4 приваривают к уголкам. Также методом сварки прикрепляют к контуру стальную проволоку сечением 10 мм, которая также по дну траншеи на глубине 0,5 м должна быть подведена под электрощиток. На конце проволоки приваривается болт для закрепления выходного провода схемы заземления.

Устройство защитного отключения

УЗО подключают в схему не для устранения неисправности. Он срабатывает только после того, как появится «ток утечки», когда часть тока не вернется к источнику. Это случится, если кто-то прикоснется к неисправному прибору и станет проводником электричества в землю. УЗО срабатывает мгновенно, отключая подачу электроэнергии и спасая человека.

Мы работаем по ПУЭ

Некомпетентному человеку трудно сориентироваться во всех нюансах электрической премудрости. Для этого есть квалифицированные специалисты компании. Они точно знают, что установка заземления в распределительных устройствах с высоким напряжением (свыше 1кВ) необходима. В них должны заземляться все фазы, откуда возможна подача напряжения. Исключение составляют сборные шины. Для них достаточно подключения одного заземления.

Наши мастера знают, как работают переносные устройства, и что установка розетки с заземлением – не такое простое дело, как кажется обывателю. Компания «Регион тепла» в СПб поможет сделать электричество безопасным благом.

Типы заземления: заземление в частном доме

В большинстве городских квартир есть заземление. Сложно ли сделать заземление в частном доме? Раньше, для заземления частных домов использовались водопроводные трубы, но такой способ признан небезопасным из-за возможного непосредственного контакта с водой. Любые кустарные решения могут плохо кончиться.

Существует два вида заземления:

Функциональное заземление;
Защитное заземление.

Функциональное заземление (его еще называют рабочее) используется для нормального функционирования электроприборов. Защитное заземление для частного дома защищает нас от тока при аварийных ситуациях, сбоях и разрядах молний. Цена, которую придется заплатить за работу по заземлению и стоимость материалов, определяется во время первой встречи.

Защитное заземление для частного дома

Громоотвод

Зачем заземлять загородный коттедж? Во время грозы молния идет по пути минимального сопротивления (там, где проводимость материала выше всего). Она бьет в трубы, электрику, любые металлические конструкции, крышу. Последствия могут быть плачевны для человека и электросети. Для того, чтобы защитить себе и свою семью от возможных опасностей – нужно сделать громоотвод.

Громоотвод представляет собой металлическую конструкцию, уходящую далеко вглубь земли (ниже уровня промерзания грунта). Заряд принимается на оголенный проводник, установленный на высокой точке и отправляется по конструкции вниз, где и заземляется. Все электрические соединения молниеотвода нуждаются в регулярной проверке (не менее одного раза в год).

Сделать заземление электрической сети

Установка заземления в частном доме выполняется для того, чтобы защитить людей от всевозможных неисправностей и аварий, связанных с использованием электроприбора, когда замыкание фазы сети производится на корпус. Такое происходит в электрических бойлерах, блоках питания, чайниках и прочем.

Для того, чтобы предотвратить удар током, корпус и заземление дома соединяются, а заряд отводится по тому же принципу, что и в случае с молниеотводом. Таким образом, ток отводится в грунт.

В некоторых системах вмонтированы специальные индикаторы, которые при выявлении опасной ситуации отключают прибор от питания автоматически.

Установка заземления под ключ: качество и надежность

Основные факторы, которые без отрицания применяются при заземлении загородного дома — это безопасность, надежность и качество. Все остальное — важные, но второстепенные вопросы.

Используем только качественное оборудование, которое в полной мере соответствуют современным требованиям заземления дома. Все наши мастера имеют надлежащую специальное образование, и немалый профессиональный опыт.

Сделать заземление загородного дома – это дорого?

Парадокс заключается в том, что, если Вы решитесь делать все вручную, заземление обойдется дороже, чем если бы Вы воспользовались услугами компании. Вам понадобится покупать много оборудования для замеров и вручную запускать конструкцию глубоко под землю.
Если Вас интересует установка заземления под ключ мы предлагаем:

Приобретение и доставка необходимых расходников;
Определение лучшего места для того, чтобы установить заземление;

Непосредственно монтаж заземления;
Замеры полученного сопротивления;
Подключение к щиту.

Мы можем заняться заземление коттеджа в Санкт-Петербурге за доступную цену. У нас имеется все специализированное оборудование и необходимый для этого опыт.

Почему стоит обратиться к нам?

С нами Вы сможете убедиться, что провести качественный монтаж заземления дома в Санкт-Петербурге и Ленинградской области — это действительно возможно, а главное, что выгодно! Если у вас ещё остались вопросы по заземлению дома, то проконсультироваться можете по телефону.

Заземление в частном доме: системы, схемы, фото, видео

Эксплуатация современной бытовой и компьютерной техники без заземления чревата выходом ее из строя. На большей части территории нашей страны, особенно в сельской местности, действуют системы электропередачи старого образца. У них нет защитного заземления, либо они находятся в таком состоянии, что просто не соответствуют требованиям электробезопасности. Поэтому заземление частного дома или дачи хозяевам приходится делать самим.

Содержание статьи

1 Что дает
- 1.1 Нужно ли заземление на даче или в деревянном доме
2 Системы заземления частного дома
3 Какое устройство заземления частного дома
6 9.
0007 3 сделать заземлители
3.2 Глубина забивки штырей
3.3 Что нельзя делать

4 Как правильно сделать

4.1 Процедура
4.2 Почему нельзя делать отдельное заземление

5 Модульная штыревая система

Что дает

Защитное заземление необходимо для обеспечения электробезопасности в доме. При правильном выполнении появление тока утечки приводит к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновении к токоведущим частям). Это главная и главная задача этой системы.

Второй функцией заземления является обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного проводника в розетке (если он есть) недостаточно. Требуется прямое подключение к шине заземления. Для этого обычно на корпусе есть специальные клипсы. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основной задачей заземления является обеспечение электробезопасности частного дома

Мало кто знает, но микроволновая печь без прямого подключения к «земле» при работе может генерировать значительное количество радиации, а уровень радиации может быть опасным для жизни. В некоторых моделях можно увидеть специальную клемму на задней стенке, хотя в инструкции обычно содержится только одна фраза: «необходимо заземление» без уточнения, как именно это желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается покалывание. Это безвредно, но неприятно. Избавиться можно, подключив «землю» напрямую к корпусу. В случае с духовкой ситуация аналогична. Даже если не «пережимает», прямое подключение безопаснее, так как проводка внутри блока работает в очень жестких условиях.

Компьютеры еще интереснее. Напрямую подключив «земляной» провод к корпусу, можно в несколько раз увеличить скорость интернета и свести к минимуму количество «зависаний». Это так просто благодаря прямому подключению к шине заземления.

Нужно ли заземление на даче или в деревянном доме

На дачных участках заземление обязательно. Особенно, если дом построен из горючего материала – дерева или каркаса. Речь идет о грозах. На дачных участках очень много элементов, привлекающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или заглубленные на минимальную глубину. Все эти объекты притягивают молнии.

На дачах велика вероятность удара молнии

При отсутствии громоотвода и заземления удар молнии практически эквивалентен пожару. Рядом нет пожарной части, поэтому огонь будет распространяться очень быстро. Поэтому в тандеме с заземлением сделайте еще и громоотвод – хотя бы пару метровых стержней, прикрепленных к коньку и соединенных стальным проводом с заземлением.

Системы заземления частных домов

Всего существует шесть систем, но в основном в индивидуальных домах используются только две: TN-S-C и TT. В последние годы рекомендуется система TN-S-C. В этой схеме нейтраль на подстанции заземлена и оборудование находится в непосредственном контакте с землей. К потребителю земля (PE) и нейтраль/ноль (N) подводятся одной жилой (PEN), а на вводе в дом она снова делится на две отдельные.

Система заземления TN-S-C

При такой системе достаточная степень защиты обеспечивается автоматическими устройствами (УЗО опционально). Недостатком является то, что при перегорании или повреждении провода PEN на участке между домом и подстанцией на шине заземления в доме появляется фазное напряжение, которое ничем не отключается. Поэтому ПУЭ предъявляет к такой линии жесткие требования: должна быть обязательная механическая защита ПЭН-провода, а также периодическое резервное заземление на опорах через каждые 200 м или 100 м.

Однако многие сельские линии электропередач не соответствуют этим условиям. В этом случае рекомендуется система ТТ. Также эту схему следует использовать в отдельно стоящих открытых хозяйственных постройках с земляным полом. Существует риск одновременного касания земли и земли, что может быть опасно при использовании системы TN-S-C.

Система заземления частного дома ТТ

Отличие в том, что «земляной» провод к щиту идет от индивидуального контура заземления, а не от трансформаторной подстанции, как на предыдущей схеме. Такая система устойчива к повреждению защитного проводника, но требует обязательной установки УЗО. Без них нет защиты от поражения электрическим током. Поэтому ПУЭ определяет ее только как резервную, если существующая линия не соответствует требованиям системы TN-S-C.

Система заземления ТТ в более четком виде

Устройство заземления частного дома

Некоторые старые линии электропередач вообще не имеют защитного заземления. Все они должны измениться, но когда это произойдет — вопрос открытый. Если это ваш случай, нужно сделать отдельный контур. Варианта два – сделать заземление в частном доме или на даче самостоятельно, своими руками, либо доверить выполнение кампании. Походные услуги стоят дорого, но есть важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, ущерб компенсирует компания, осуществившая монтаж (это должно быть прописано в договоре, читайте осторожно). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Система заземления частного дома состоит из:

заземляющих штанг,
металлических полос, объединяющих их в одну систему;
линий от контура заземления до распределительного щита.

Из чего сделать заземлители

В качестве штырей можно использовать металлический стержень диаметром от 16 мм. Более того, взять арматуру нельзя: ее поверхность закалена, что меняет распределение тока. Также быстрее разрушается затвердевший слой в земле. Второй вариант – металлический уголок с полками 50 мм. Эти материалы хороши тем, что их можно забить в мягкий грунт кувалдой. Чтобы это было проще сделать, один конец заостряется, на второй приваривается накладка, по которой легче бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень.

Иногда применяют металлические трубы, один край которых сплющен (сварен) в конус. В их нижней части (примерно в полуметре от края) просверливаются отверстия. При высыхании грунта значительно ухудшается распределение тока утечки, и в такие стержни можно заливать рассол, восстанавливая работу заземления. Недостаток этого способа в том, что под каждый стержень приходится копать/бурить лунки – забить их кувалдой на нужную глубину не получится.

Глубина забивки штырей

Заземляющие штыри должны входить в землю ниже глубины промерзания не менее чем на 60-100 см. В регионах с засушливым летом желательно, чтобы штыри хотя бы частично находились во влажной земле. Поэтому в основном используют уголки или стержень длиной 2-3 м. Такие размеры обеспечивают достаточную площадь контакта с землей, создавая нормальные условия для рассеивания токов утечки.

Чего нельзя делать

Функция защитного заземления заключается в рассеивании токов утечки на большой площади. Происходит это из-за плотного контакта металлических заземлителей – штырей и полосок – с землей. поэтому 9Заземляющие элементы 0105 никогда не окрашиваются. Это сильно снижает проводимость между металлом и землей, и защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами, но не краской.

Второй важный момент: заземление должно иметь низкое сопротивление, а для этого очень важен хороший контакт. Это обеспечивается сваркой. Все стыки сварные, при этом качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обратите внимание: 9Заземление 0105 в частном доме на резьбовые соединения делать нельзя. Со временем металл окисляется, разрушается, многократно возрастает стойкость, портится или вообще не работает защита.

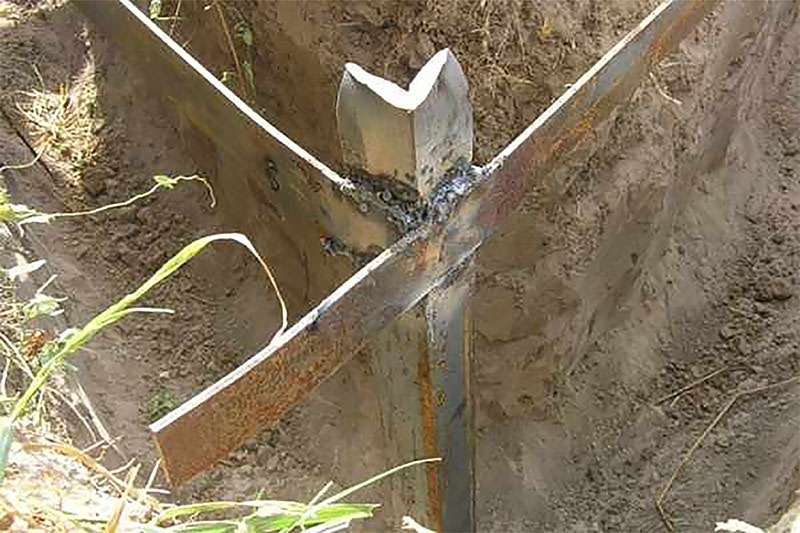

Использовать только сварные соединения

Крайне нецелесообразно использовать трубопроводы или другие металлические конструкции в земле в качестве заземлителя. Какое-то время такое заземление работает в частном доме. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается неработоспособным, как и трубопровод. Поэтому такие типы заземлителей лучше не использовать.

Как сделать правильно

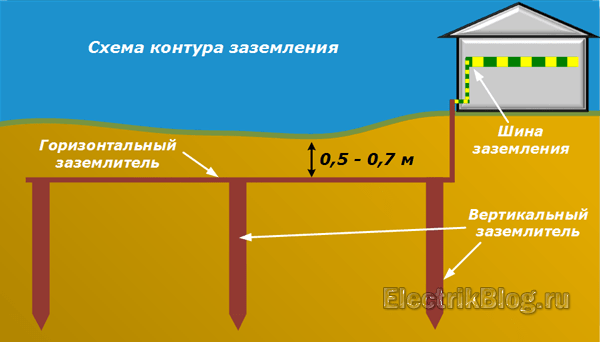

Сначала разберемся с формой системы заземлителей. Самый популярный – в виде равностороннего треугольника, в вершины которого вбиты штифты. Бывает и линейное расположение (те же три штуки, только в линию) и в виде контура – вокруг дома забиваются штыри с шагом около 1 метра (для домов площадью более 100 м). кв м). Штифты соединены между собой металлическими полосками — металлическая связь.

Самая популярная модель заземлителя

Процедура

От края отмостки дома до места установки штыря должно быть не менее 1,5 метра. На выбранном участке выкапывается траншея в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина – 50-60 см – чтобы удобно было готовить. Одна из вершин, обычно расположенная ближе к дому, соединяется с домом траншеей глубиной не менее 50 см.

Рытье траншеи

В вершинах треугольника забиваются штыри (круглый брусок или уголок длиной 3 м). Над дном ямы оставляют около 10 см. Обратите внимание, что заземлитель не выносится на поверхность земли. Находится на 50-60 см ниже уровня земли.

К выступающим частям стержней/уголков приваривается металлическая связка — полоса 40*4 мм. Созданный заземлитель соединяется с домом металлической полосой (40*4 мм) или круглым проводом (сечением 10-16 мм ² ). Полоса с созданным металлическим треугольником также приваривается. Когда все готово, места сварки очищают от шлака, покрывают антикоррозийным составом (не краской).

Лента сварная

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом) траншеи засыпают землей. В почве не должно быть крупных камней или мусора, земля утрамбовывается слоями.

На вводе в дом к металлической полосе от заземлителя приваривается болт, к которому крепится медная жила в изоляции (традиционно цвет заземлителей желтый с зеленой полосой) с сечением жилы не менее 4 мм ² .

Вывод заземления у стены дома с приваренным на конце болтом

Почему нельзя делать отдельное заземление

Переделывать проводку по всему дому, конечно, долго и дорого, но при желании чтобы без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление некоторых розеток неэффективно и даже опасно. И вот почему. Наличие двух и более таких устройств рано или поздно приводит к выходу оборудования, подключенного к этим розеткам. Все дело в том, что сопротивление цепей зависит от состояния грунта в каждом конкретном месте. В некоторых ситуациях между двумя заземляющими устройствами возникает разность потенциалов, что приводит к поломке оборудования или поражению электрическим током.

Модульная штифтовая система

Все ранее описанные устройства, изготовленные из забивных уголков, труб и стержней, называются традиционными. Их недостатком является большой объем земельных работ и большая площадь, которая требуется при монтаже системы заземлителей. Это связано с тем, что требуется определенная площадь контакта штырей с землей, достаточная для обеспечения нормального «растекания» тока. Сложность может вызвать и необходимость сварки – другого способа соединения заземляющих элементов нет. Но плюс этой системы в относительно небольших затратах. Если делать традиционное заземление в частном доме своими руками, это будет стоить максимум 100 долларов. Это если покупать весь металл и оплачивать сварку, а остальные работы выполнять самостоятельно

Комплект модульной системы заземления

Модульные штыревые (штыревые) системы появились несколько лет назад. Это набор штырей, которые забивают на глубину 40 м. То есть получается очень длинный заземлитель, который уходит на глубину. Фрагменты штифта соединяются между собой с помощью специальных зажимов, которые не только фиксируют их, но и обеспечивают качественное электрическое соединение.

Преимуществом модульного заземления является небольшая занимаемая площадь и меньший объем работы. Необходим небольшой котлован со сторонами 60*60 см и глубиной 70 см, траншея, соединяющая заземлитель с домом. Штифты длинные и тонкие, и их можно легко вбить в подходящую почву. Вот мы и подошли к главному минусу: глубина большая, и если на пути встретится, например, камень, придется начинать заново. А снять стержни — проблема. Они не сварные, а вот выдержит ли хомут — вопрос.

Второй минус — высокая цена. Вместе с установкой такое заземление обойдется вам в 300-500 долларов. Самостоятельная установка проблематична, так как забить эти стержни кувалдой не получится. Нужен специальный пневматический инструмент, который мы научились заменять перфоратором с ударным режимом. Также необходимо проверять сопротивление после каждого забитого стержня. Но если вы не хотите возиться со сваркой и земляными работами, модульные заземляющие шпильки — хороший вариант.
