Как замерить сопротивление заземления мультиметром: Сопротивление заземления: методы измерения и периодичность

Содержание

Сопротивление заземления: методы измерения и периодичность

Основная цель измерения рабочих параметров защитного заземления – выявление соответствия их значений требованиям действующих нормативов (ПУЭ, в частности). Соблюдение этого условия является обязательной составляющей мероприятий по обеспечению безопасности эксплуатации электроустановок.

Изменение параметров заземлителей с течением времени

Потребность в том, чтобы периодически проверять сопротивление заземления, вызвана изменениями его реального значения с течением времени и в зависимости от климатических условий.

Последнее обстоятельство связано с их зависимостью от множества факторов, основными из которых являются:

  • Ухудшение контакта в зонах сопряжения металлических элементов из-за повышенной влажности.
  • Изменение состояния грунта в месте его обустройства в засушливые и знойные дни.
  • Старение (износ) металлоконструкций и подводящих проводников, которые согласно ГОСТ должны иметь определенную толщину.

Проверять сопротивления заземления

можно любым допустимым нормативами способом с привлечением подходящих для этих целей измерительных приборов. Рассмотрим самые известные из этих методик более подробно.

Методы измерения параметров заземляющих устройств

Известно несколько способов, воспользовавшись которыми удается проверить наличие и померить сопротивление заземлителя с достаточно высокой точностью. Рассмотрим каждый из этих подходов более подробно.

Применение мультиметра

Вопрос о том, как измерить сопротивление заземления мультиметром, не совсем корректен. Сделать это удается лишь при наличии профессионального измерительного оборудования.

Процедура замера сопротивления заземления мультиметром обычно сводится к простейшей проверке подключения заземляющего контакта розетки к защитному контуру. Как это можно проверить посредством тестера и утюга, например, уже было рассмотрено в соответствующей статье. Таким образом, при рассмотрении вопроса измерения заземлений мультиметром под данной процедурой понимают проверку его наличия. Кроме того, этот прибор может пригодиться для выявления скрытых обрывов в цепях или пропадании контактов.

Метод амперметра-вольтметра

При применении этого метода проверки сопротивления заземления потребуется собрать цепочку, одной из составляющих которой станет проверяемое заземляющее устройство. В нее дополнительно включается специальный токовый электрод, называемый «вспомогательным».

Помимо этого в указанной схеме предусматривается еще один – потенциальный электрод (зонд), предназначенный для снятия показаний падения напряжения. Его необходимо установить примерно на равном удалении, как от токового электрода, так и от заземленной точки. Вследствие такого расположения он находится в зоне с практически нулевым потенциалом (фото ниже).

Метод амперметра-вольтметра для измерения сопротивления заземления

Согласно данной схеме замеры сопротивлений заземлений сводятся к снятию показаний напряжения и тока и к последующему вычислению искомой величины по закону Ома R=U/I . Подобный способ испытаний оптимально подходит для загородных и частных домов. Для получения требуемого тока в измерительной цепи можно воспользоваться любым подходящим по мощности трансформаторным устройством. Как вариант, подойдут некоторые модели сварочных агрегатов.

Использование специализированных приборов

Как уже отмечалось, измерять сопротивление заземления простым тестером не представляется возможным (показать реально, сколько Ом составляет сопротивление заземлителя, он не способен). Это относится и к рассмотренной выше схеме с зондом и токовым электродом. Для работы с ними должны использоваться специальные аналоговые приборы следующих типов:

  • Ф4103-М1
  • ИСЗ-2016
  • М-416 (измеритель многофункциональный)
  • ИС-10 (микропроцессорный измеритель)
  • ИС-20/1 (более усовершенствованный прибор)
  • MRU-101 (профессиональный прибор

Для примера можно проследить, как измеряется сопротивление заземления посредством прибора М-416. При работе с ним необходимо действовать по следующему плану:

  1. Сначала следует убедиться в том, что в отсеке прибора имеются элементы питания (3 штуки по 1,5 Вольта, в сумме дающие питающее напряжение 4,5 Вольта).
  2. Затем приготовленный к работе прибор нужно расположить строго горизонтально и прокалибровать его.
  3. Для этого следует установить ручку с указателем в положение «контроль» и, надежно удерживая в нажатом положении кнопку красного цвета, выставить стрелочный указатель на «ноль».

Измерения сопротивления защитного заземления этим прибором осуществляются по той же схеме с двумя электродами.

Схема подключения прибора М-416

После того, как колья вбиты в грунт – к ним подсоединяются провода согласно приведенной схеме (контакты прибора 1, 2, 3 и 4). Затем указатель приборного переключателя «Диапазон» устанавливается в «х1» (фото ниже).

Установка ручки прибора М-416 в положение х1

Потом следует нажать на контрольную кнопку и поворачивать ручку «Реохорд» до того момента, пока стрелка на индикаторе не покажет «ноль». Указанную на шкале реохорда цифру нужно умножить на выбранный диапазон, что и даст в результате измеренное значение.

Обратите внимание: В ситуации, когда показания прибора превышают 10 Ом, переключатель множителя (диапазон) следует установить на более высокое значение: «X5», «X20» или «X100», а затем повторить все описанные ранее операции. Величина сопротивления в этом случае определяется путем умножения показания «Реохорд» на новый масштаб.

Для проведения измерений этим методом могут применяться и более «продвинутые» цифровые приборы, отличающиеся простотой измерений и максимальной точностью. С их помощью можно не только снимать показания, но и сохранять данные измерений во внутренней памяти.

При проведении проверок посредством мегаомметра действовать необходимо согласно инструкции (она похожа на описанные выше процедуры для М-416). Однако перед тем как проверить сопротивление заземления мегаомметром, следует знать, что погрешность снятия показаний в этом случае будет намного выше. Данный факт объясняется заметным отличием исследуемых систем от привычного сопротивления изоляции. Этот прибор больше подходит для проверки сопротивления изоляции электросетей заземляемого оборудования, надежность которой также влияет на безопасность его эксплуатации.

При нарушениях изоляции может наблюдаться неприятный эффект, который объясняется тем, что сопротивление тела человека является достаточно большим для появления на нем опасного потенциала. При случайном прикосновении к оголенному проводнику через тело потечет ток, величина которого достаточна для того, чтобы нанести ему серьезную травму.

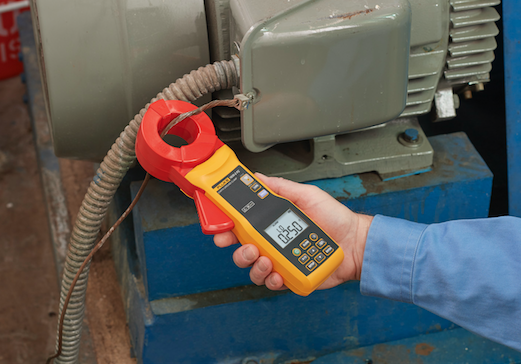

Измерение токовыми клещами

Особенность метода замера сопротивления заземления посредством типовых измерительных клещей состоит в следующем:

  • В этом случае отпадает необходимость в отключении заземляющего устройства от обслуживаемого оборудования.
  • Вспомогательные электроды в данной ситуации также не нужны.
  • Появляется возможность оперативно контролировать весь процесс снятия показаний.

Принцип измерения токовыми клещами следующий: протекающий по заземляющему проводнику или шине (являющимися в данном случае вторичной обмоткой) испытательный ток оценивается токовыми клещами по своей величине. После этого посредством вольтметра снимается показание действующего в цепи напряжения.

Для вычисления искомого сопротивления нужно будет разделить полученное значение напряжения в вольтах на измеренную посредством клещей величину тока в амперах.

Измерения переходного сопротивления

При измерении параметров контура заземления особое внимание уделяется так называемым «переходным» зонам, образующимся по всей площади непосредственных сочленений элементов конструкции (включая их контакт с почвой и сам грунт). Для этих участков вводится понятие «переходного сопротивления», в значительной мере влияющего на суммарное значение. Все рассмотренные выше методы измерения касались и этой части общего сопротивления системы (за исключения сопротивления материала заземляющих проводников и штырей).

По его величине можно судить о скорости стекания опасного заряда в землю, а также о тех препятствиях, которые встречаются на пути. В действующих системах эта составляющая вносит ощутимый вклад в формирование общего показателя для всего ЗК.

Как измерять переходное сопротивление

Перед тем как измерять заземление в переходных зонах потребуется приготовить специальный прибор, называемый миллиомметром. Для проведения этих испытаний сгодится любой другой прибор для измерения заземления из той же серии (иногда для этого используются универсальные аппараты М-416). Независимо от типа выбранного прибора для этих целей должна использоваться только сертифицированная измерительная техника, прошедшая государственную поверку. В противном случае проведенные на приборе измерения не будут считаться соответствующими действующим нормам и ГОСТам.

При проведении таких замеров прибор, выбранный в качестве измерительного устройства с заряженным питающим аккумулятором, подключается своими зажимными клеммами по обе стороны контролируемого соединения. Независимо от типа элементов контура переходное сопротивление между ними не должно превышать 0,05 Ома. Если проведенное таким методом измерение переходного сопротивления заземления дало неудовлетворительный результат – эксплуатацию установки прекращают до выявления причин и их устранения. Схема измерений переходной проводимости представлена на фото ниже.

Схема измерения переходного сопротивления

Перед тем как проверить контур заземления – необходимо ознакомиться с существующими методиками его расчета. В подавляющем большинстве случаев они сводятся к простейшим вычислениям по закону Ома (путем деления измеренного напряжения на снятые в соответствующей цепи токовые показания).

Дополнительная информация: Перед расчетом удельного сопротивления заземления важно учесть все звенья цепочки стекания аварийного тока, включая контактные зоны.

Полученный в итоге результат полностью характеризует конструкцию на ее соответствие нормируемым показателям.

Как часто замеряется

Сроки проверки заземления электроустановок устанавливаются согласно следующим требованиям нормативам:

  1. Визуальные осмотры – каждые полгода.
  2. Поверка качества соединений металлических элементов в их стыках – раз в год.

Возможны и внеплановые проверки переходного сопротивления заземлителя, которые проводятся обычно после реставрации контура, а также при внесении в его конструкцию серьезных коррективов. Испытания также могут проводиться и при сдаче вновь запускаемой системы заземления в эксплуатацию.

При организации очередных или внеочередных проверок необходимо руководствоваться общими положениями по расчету удельного сопротивления заземления.

Сопротивление повторного заземления

 является важнейшим элементом комплексной системы защиты от поражения электрическим током. Оно устанавливается на приемной стороне питающей линии при наличии в подводке в ней нулевого провода РЕ или РЕN.

Важно! Это требование справедливо для сетей, работающих по схеме ТN с глухо заземленной нейтралью.

Как правило, в качестве повторного заземления используются как естественные, так и искусственно созданные элементы. Однако сопротивление естественных заземлителей зависят от очень многих факторов (включая климатические условия), так что с течением времени оно постоянно меняет свое значение.

В связи с этим при обустройстве этого типа заземлений предпочтение отдается искусственно созданным системам, имеющим вполне конкретные показатели.

Повторное заземление коттеджа

Заземляющий провод такого устройства выводится от ЗК в сторону вводного щитка с установленной в ней главной заземляющей шиной (ГЗШ).

Необходимость в повторном заземлении своими руками монтируемом на стороне потребителя, объясняется следующими причинами:

  1. Его наличие исключает опасные ситуации, возникающие в питающей сети при обрыве нейтрального или заземляющего провода, идущего от силовой подстанции (фото выше).
  2. В данном случае оно может работать как самостоятельное заземление, обеспечивающее безопасные условия эксплуатации электроустановок на стороне потребителя.
  3. При нем в квартире или частном доме можно обустроить электропроводку с третьей (заземляющей) жилой.

Наличие повторного заземления специально оговаривается в ПУЭ, отдельные положения которых предписывают его обязательную установку и испытание.

Какая периодичность измерений

Перед тем как замерить сопротивление заземления тем или иным способом – важно учесть требования ПУЭ в части периодичности проведения этих испытаний. Согласно основным положениям этого документа они могут проводиться в следующих формах:

  • плановые обследования;
  • внеочередные проверки;
  • пусковые испытания.

Периодичность каждой из этих разновидностей проверок определяется теми целями, которые они перед собой ставят. Периодичность проверок сопротивления изоляции станционного оборудования обычно согласуется с обследованием самого ЗК. Рассмотрим различные их виды более подробно.

Плановые проверки

Сроки проведения плановых мероприятий оговариваются инструкцией РД-34. 22.121-87, а также требованиями ПУЭ. Из этих документов можно узнать, какова периодичность визуального осмотра видимых частей устройств заземления, которая согласно им организуется не реже одного раза в полгода. Помимо этого из этих же нормативов следует, что не реже чем раз в 12 лет должны проводиться обследования конструкции со вскрытием грунта вокруг нее. Измерение сопротивления контуров заземления согласно тем же документам должно проводиться не реже раза в 6 лет.

Ответственными за проведение таких проверок являются лица, уполномоченные на это соответствующими органами. Владелец частного дома должен заранее оформить заявку на их проведение с последующей оплатой. По завершении испытаний он обязан предоставить в местную энергетическую службу протокол измерений сопротивлений контактов между элементами ЗК.

Внеочередные

Внеочередные измерения параметров контура должны проводиться в следующих внештатных ситуациях:

  • После внесения в конструкцию изменений, не предусмотренных проектом, но влияющих на сопротивление растеканию току (измерение заземления в частном доме должно проводиться при переносе его на другое место).
  • После аварийного разрушения и последующего восстановления ЗК.
  • По завершении ремонтных работ.

Периодичность их проведения по понятным причинам не регламентируются.

Пусковые или вводные

Пусковые или вводные проверки заземления и измерения сопротивления организуются сразу же по окончании монтажа защитного контура (то есть накануне сдачи его представителю местной энергетической службы). Для этого потребуется пригласить специалиста от электрической лаборатории или другой организации, имеющей лицензию на право проведения таких испытаний.

По итогам проверки оформляется акт приемки, являющийся основанием для последующего пуска устройства в эксплуатацию и подтверждением того, что все питающие линии в частных домах заземлены.

Условия проведения испытаний

При организации мероприятий по проверке заземления важно обратить внимание на те условия, в которых предполагается их проведение. Они должны учитываться еще на стадии подготовки испытаний, а по их окончании вноситься в особый журнал. Согласно требованиям действующих нормативов (ПУЭ, в частности) для этого желательно выбирать летнюю пору с солнечной сухой погодой, позволяющей получить наиболее близкие к реальности результаты. Это объясняется тем, что в такое время грунт поддерживается в достаточно сухом состоянии, соответствующем реальным условиям эксплуатации защитного сооружения.

При проведении контрольных замеров допустимых сопротивлений в осеннюю сырую погоду, например, полученные результаты будут в значительной степени искажены. Это объясняется тем, что пропитанный влагой грунт существенно увеличивает показатель проводимости почвы. Для того чтобы избежать всех этих сложностей и получить значение близкое к реальной величине – проще всего воспользоваться услугами профессионалов. Для этого необходимо обратиться в специальную электротехническую лабораторию, имеющую лицензию на проведение соответствующих работ.

Специалисты по прибытию на место выявят все факторы и организуют испытания защитного оборудования в соответствие с требованиями действующих нормативов. По завершении всего испытательного цикла ими же будет оформлен протокол измерения сопротивления заземления образец которого представлен ниже.

Протокол проверки сопротивлений заземлителей

Итоги

Подводя итог всему описанному в предыдущих главах, необходимо отметить следующие основные моменты:

  1. Систематические проверки заземляющих контуров позволяют убедиться в их полной работоспособности.
  2. При решении проблемы касающейся того, каким прибором следует снимать показания – предпочтение отдается специальным многофункциональным устройствам, обеспечивающим высокую точность измерений.
  3. В процессе их проведения важно придерживаться общепринятых методик определения точных значений измеряемых величин.
  4. С полной формулой определения суммарного сопротивления всей заземляющей конструкции можно ознакомиться в соответствующих разделах ПУЭ.

В дополнение к статье предлагаем для просмотра видео материалы, в которых показывают как измеряется сопротивление заземления с помощью различных многофункциональных приборов.

В заключительной части обзора отметим, что для более подробного ознакомления со всеми рассмотренными вопросами следует обратиться к многочисленным источникам, широко представленным в сети. Там же можно найти большое количество тематических подборок и видео обзоров, позволяющих узнать о том, как проверить и точно измерить сопротивление заземляющих конструкций самого различного типа и класса.

Измерение сопротивления заземления мегаомметром и мультиметром

«Диагностика» контура делается довольно часто. Измерение величины заземления проводится как при его обустройстве (последний, заключительный этап работы), так и в плане контроля состояния уже имеющегося.

Например, для проверки целостности стержня, оценки возможности использования контура без его реконструкции при значительном увеличении нагрузки на домашнюю электросеть, и в ряде других случаев. И уж тем более определение номинала сопротивления важно, если в цепи эл/питания нет защитных устройств (АВ, УЗО или дифференциального автомата).

Примечание

Для измерения R заземления мультиметр не очень подходит. Почему, поясняется ниже. В интернете встречаются рекомендации, что лучше пользоваться приборами аналоговыми М-416, Ф4103 (М1), ИСЗ-2016, МС-08 или цифровыми серии MRU (модели 105, 120 или 200). А в чем разница, непонятно. Схемы их подключения аналогичны.

Дело в том, что все перечисленные приборы для проведения официальных измерений не подходят. Для этого необходима специальная тестирующая аппаратура. Для «домашнего» же контроля состояния заземления можно использовать любой из образцов, который есть под рукой. Хотя результат будет лишь приблизительным, и это следует учитывать.

Измерение мультиметром

Этот универсальный прибор, если все делать по стандартной, официально утвержденной методике, для таких целей, как отмечено, не подходит. Мультиметр на практике используется лишь для примерной оценки состояния заземления, выявления явных обрывов, то есть отсутствия надежного контакта соответствующего проводника с грунтом. Как это правильно делать описано здесь.

Почему данный тип измерительного прибора применяется лишь в редких случаях?

  • Большая погрешность измерений не дает истинного представления о реальном значении сопротивления.
  • Стандартная (рекомендуемая) методика не может быть применена, так как согласно ей прибор должен подключаться к 4-м точкам, к тому же разнесенным территориально. С мультиметром это сделать невозможно.
  • Официального заключения по результатам измерений таким прибором (задокументированного) не выдаст ни один специалист. Причина вполне объяснима – в нормативных актах использование мультиметра при проверке заземления не предусмотрено.

Тем не менее, есть ситуации, когда без мультиметра не обойтись. Например, на территории с довольно плотной застройкой. Это не позволяет производить измерения на больших расстояниях от здания. А согласно методике, оно должно быть в пределах 30±10 м. Подробнее, как измерить сопротивление с помощью мультиметра можно из видео:

Как подготовить мультиметр

Задача любого измерения – добиться максимальной точности показаний. Что необходимо проделать:

  • подобрать «хороший» мультиметр (у друзей, соседей и так далее). Какой лучше выбрать для различных целей описывали вот в этой статье. Подразумевается достаточно новый, а не выпущенный десятилетия тому назад, неповрежденный, с максимально возможным классом точности для этого типа приборов;
  • заменить элемент питания. Старая батарейка, частично разряженная, только увеличит погрешность измерения;
  • произвести калибровку (если она предусмотрена для конкретной модели).

Как подготовить рабочее место

Даже если вспомогательный электрод изначально при организации заземления и был установлен, то его еще нужно найти. Тем более, если дом построен много лет назад, и территория вокруг него уже несколько раз подвергалась перепланировке, обустройству и так далее. Следовательно, его «дубликат» необходимо поставить самостоятельно.

Для измерения сопротивления подойдет любой металлический штырь (то же арматурный пруток) сечением порядка 5 мм, который вгоняется в землю минимум на 1,5 м на расстоянии 7,5±2,5 от основного. Его найти намного проще, тем более что место расположения должно быть помечено (знаком, символом на стене дома). Хотя несложно определить и визуально – к нему часто тянется по-над поверхностью металлическая проволока (шестерка или восьмерка).

Где измерять сопротивление

Между основным штырем заземления и вновь установленным (дополнительным). Схема показана на рисунке.

Результат замеров позволяет понять, насколько отвечает стержень заземления тем требованиям, которые к нему предъявляются. По сути, измеряется суммарное сопротивление его и грунта. Дело в том, что большая его часть заглублена. В процессе длительной эксплуатации металл подвергается коррозии.

Кроме того, агрессивные хим/соединения вступают с ним в прямой контакт, что вызывает появление на поверхности этого электрода окисной пленки. Как результат – снижение способности стержня отводить в землю эл/ток (наведенный, возникший вследствие пробоя изоляции или в ином аварийном случае). Следовательно, такое заземление уже не способно обеспечить безопасность пользователя (обслуживающего персонала).

  • Предварительно определяется сопротивление дополнительного стержня. Его значение при оценке результата не учитывается.
  • Величина R заземления должна быть < 0,05 Ом.
  • При таком способе измерения погрешность в пределах 15%.
  • Диагностику контура необходимо проводить при благоприятных погодных условиях.

Измерение мегаомметром

Принцип измерений тот же самый. Отличия лишь в некоторых моментах.

  1. Для получения максимально точных показаний прибор необходимо установить в строго горизонтальной плоскости. Перекос ни по одной из осей не допускается.
  1. Подготовка мегаомметра (измеритель сопротивления заземления) сводится к его проверке на пригодность к измерениям. Сделать это достаточно просто (пример – модель М416).
  • Переключатель – в «Контроль».
  • Нажимается кнопка и производится вращение рукоятки. Стрелка должна встать на отметке 5 (±0,3). Если показание иное, прибор отбраковывается.
  1. Как правильно подключать к клеммам измеритель сопротивления заземления провода в зависимости от схемы измерения, показано на его корпусе.

Следует напомнить, что перед началом измерений необходимо произвести визуальный осмотр контура заземления на целостность всех соединений, швов и так далее. И только если дефекты не выявлены, можно приступать к работе с прибором.

Методик измерения сопротивления заземления довольно много. Они предполагают использование различных приборов, схем, и оптимальное решение принимается для конкретного контура индивидуально. Но для самостоятельной диагностики его состояния в домашних условиях достаточно и двух описанных выше.

Если же есть сомнения в правильности определения результатов, большой погрешности и так далее, следует обратиться к профессионалам. К заземлению, учитывая, что оно – составная часть схемы эн/снабжения, пренебрежительно относиться не стоит.

Успехов вам в измерениях!

Как правильно сделать измерение сопротивления заземляющего устройства?

Установка заземления—это очередной фактор, повышающий безопасность вашего дома или иного помещения. Обустройство данной конструкции принято проводить не только при помощи специальных организаций и опытных сотрудников, но еще и своими руками. Для собственноручной работы требуется лишь знание навыков в работе и обращении с электрическими сетями. После сооружения данного приспособления потребуется провести измерение сопротивления заземляющего устройства, зачастую здесь и возникают сложности.

Важно! Измерение сопротивления заземления требуется проводить исключительно после капитального ремонта, профилактических проверок либо первоначального строения.

Принцип проведения измерения

Чтобы не упустить важные моменты, стоит провести точное измерение. Для этого понадобится создать искусственную электрическую сеть, по которой будет протекать напряжение. После, неподалеку от контура заземления, который будет подвергаться эксперименту нужно расположить вспомогательное заземляющее устройство. Чаще его называют токовым электродом, он аналогично основному заземлению подключается к напряжению. Также в области нулевого потенциала, стоит расположить еще и потенциальный электрод, при помощи которого можно измерить падение напряжения сети.

Обратите внимание, получить высокоточные и достоверные результаты удастся лишь при оптимальных погодных условиях, а также на момент максимального удельного сопротивления почвы. Более эффективной оказывается методика замеров, основанная на нескольких полюсах.

Действуйте строго по следующим правилам:

  • располагайте потенциальный зонд между заземляющим приспособлением и вспомогательным электродом;
  • старайтесь учитывать глубину закладки заземлителя, так как расстояние от заземления, проходящего испытание до вспомогательного электрода должно до пяти раз превышать глубину;
  • если вам требуется провести измерение сопротивления системы заземлителей, в этих случаях отталкиваются от диагонали с наибольшей длиной.

Важно! Иногда необходимо проводить еще и дополнительные мероприятия, касающиеся измерений сопротивления заземлений. Такой вариант характерен для сложных подземных коммуникаций.

Схема защитного заземления


Помимо всех проведенных манипуляций рекомендуется проводить замеры сопротивления изоляции.

Способы и инструкция измерения сопротивления заземляющих устройств

Ответы на вопрос, как замерить сопротивление заземления, могут быть самыми неожиданными и многочисленными. Из нашей статьи вы узнаете не только точность проведения операции, но еще и некоторые важные рекомендации.

Изначально, как и во всех других проверках в сфере электричества проводятся подготовительные этапы. В них относят: визуальный осмотр целостности устройств, связанных с заземлением, прочность сварочных швов, если они на месте, расстояние от помещения, наличие всех крепежных деталей; а самое главное, подтверждают отсутствие утечек тока с шины.

Для проведения испытаний в домашних условиях обычно используют измеритель сопротивления заземления, данный этап мы будем рассматривать на примере прибора М416.

Внимание! Значения, полученные в процессе замеров, должны соответствовать нормам ПУЭ.

  • Делаем проверку напряжения, если оно отсутствует—можно установить комплект питательных элементов, например, аккумуляторов или батареек. Важно, чтобы они имели параметры 3х1,5, при этом, соблюдайте полярность.
  • Берем в руки прибор и ставим его на ровную горизонтальную плоскость. Обязательно, чтобы все углы и вершины аппаратуры находились на одном уровне.
  • Далее, следует процедура калибровки М416. На панели инструментов приспособления имеется переключатель диапазона. Ставим его в положение «контроля». Теперь зажимаем красную кнопку и при помощи вращающейся ручки приводим стрелку циферблата к нулевому значению. Шкала должна показать 5±0,3. В противном случае прибор подлежит ремонту.

    Измерение сопротивления заземления в домашних условиях

  • Располагаемся ближе к заземлению и выбираем нужную схему, в которой будет работать прибор.
  • Проводим вычисления. К примеру, вам необходимы грубые показания прибора с некоторой погрешностью, значит необходимо выводы 1 и 2 соединить с перемычкой. Приспособление М416 переключается в трехзажимную схему.
  • Если вам потребуется проводить замеры по четырехзажимной схеме, посмотрите, как это делается прямо на корпусе прибора.
  • Стержень зонда и вспомогательный электрод вбиваем в грунт с высокой плотностью, при этом придерживайтесь стандартных требований, не забывайте, что минимальная глубина должна составлять не менее 0,5м.

    Схема контура заземления для дома

Важно! Для дополнительного заземлителя и зонда можно использовать гладкие прутья диаметром от 5 мм.

В ходе забивания, применяйте только ровные удары, это позволит снизить сопротивление между основным и вспомогательным заземлителями. Продолжим нашу инструкцию.

  • Провода, примыкающие к заземлению, очищаются от всех примесей грязи, краски и пыли. Для этого используется напильник, на который с обратной стороны крепится кабель, имеющий сечение заземляющего проводника 2, 5 кв. мм.
  • После того, как все действия выполнены: выбрана схема и рабочее положение прибора, переходим к практическим действиям, то есть вычислениям.

    Схема измерения сопротивления прибором

  • Ставим переключатель на уровне отметки «х1», вращаем ручку и приводим стрелку к нулю.
  • На шкале окажется значение, которое стоит умножить на один. Объясняем, если рычаг переключения находится на другой отметке, например, «х5», «х10» и т.д., соответственно умножаем на 5 или 10.

Данный эксперимент показывает, что сопротивление заземляющего устройства составляет 1, 8, значит умножаем это число на один, и получаем сопротивление 1, 8 Ом. В итоге, обязательно нужно занести данные в специальный акт.

Внимание! Работая с прибором, обязательно нужна спец одежда и резиновые перчатки.

Как измерить сопротивление контура заземления мультиметром?

Сразу, хотелось бы заверить, что использование даже самого многофункционального мультиметра не предназначено для столь масштабных проверок, как измерение заземления.

Однако, для домашних работ и при использовании стандартных методов замеров, подтвержденных нормативными актами, прибор остается полезным.

Перед работой, как обычно, выполняется калибровка и выявление неисправностей. Сюда же относят ревизию заряда батареи. Важно учитывать, что слишком низкая емкость питания, приведет к увеличению погрешностей на шкале. Для изучения всех подробностей вычисления сопротивления заземляющего устройства прилагаем схему.

Цели проведения измерений

Схема вычислений сопротивления заземлителей прибором

Замер сопротивления заземляющего устройства принято проводить в первую очередь с целью безопасности. Известно много случаев, при которых даже с рабочим заземлением происходило поражение человека электрическим током.

Кроме того, значение исследований показывает возможность возникновения пожарной опасности, и, конечно же, проверка сопротивления доказывает, соответствует ли конструкция нормам и стандартам ПУЭ.

Важно! Измерение сопротивления защитного и рабочего заземления должно проводится, опираясь на факторы окружающей среды.

Рабочее и защитное заземление

Каждая разновидность грунта является отличным проводником электрического тока. Устройство заземления, которое принято монтировать на определенную глубину грунта спасает человека от неблагоприятного воздействия со стороны электрической системы домашнего обслуживания.

Данный тип измерений обязательно проводится сложным методом, поэтому для него одних навыков будет недостаточно, следовательно, требуется привлечение профессиональной рабочей силы. Рассмотрим, что представляют из себя оба вида заземлений.

Схема устройства заземляющего приспособления

  1. Рабочее заземление—устройство, которое при наступлении чрезвычайного происшествия в электрической сети, выполняет защитную роль. За счет этого, работа бытовых приборов и оборудования стабилизируется, следовательно, снижается риск выхода их из строя. Существует и постоянное рабочее заземляющее устройство, однако его приемлемо использовать в сетях промышленного масштаба. Для пользования бытовой техникой достаточно произвести установку заземлителей в розетку.
  2. Защитное заземление—это приспособление, которое способно предотвратить поражение человека электрическим током, кроме того напрямую защищает оборудование от возгорания. Неоднократно случаются пробои электрического тока на корпус аппаратуры, в этом случае защитный заземлитель предупредит поломку и даст знать о нарушении изоляции, спасет от сверхтоков и короткого замыкания.

    Мультиметр для измерения сопротивления в домашней электросети

Чем лучше вычислить сопротивление заземления? Технические характеристики прибора

Каждый уважающий себя хозяин беспокоится о безопасности в собственном доме, и чтобы обеспечить ее полностью, требуется еще и защитить все электрооборудование. Для этого, как мы знаем, сооружается заземлительное устройство, однако оно требует регулярных проверок, рассмотрим прибор, который хорошо справляется с этой задачей.

Fluke 1625-2 GEO—это измеритель нового поколения, предназначенный для использования в бытовых и отраслевых условиях. Преимуществом подобного прибора считается его возможность хранить данные и передавать их на компьютер. Также аппарат способен проводить вычисление сопротивления заземления, используя только зажимы. Плюсом является возможность работы без дополнительной установки электродов.

Приспособление будет работать безошибочно, если имеется полностью укомплектованная система заземления. Если в вашем доме имеется заземление, созданное из одного контура, беспроводной способ не подойдет в качестве замера.

Технические особенности

  • Внутренняя память устройства позволит сохранить данные в пределах до 15 тыс. единиц.
  • Обладает жидкокристаллическим дисплеем с улучшенными качествами графики.
  • Имеется поворотный механизм и клавиши управления функциями.
  • Работает при диапазоне температур от -10 до +50°С.
  • В функции безопасности включается возможность дополнительной изоляции.
  • В базовую комплектацию входят 6 батареек мощностью 1,5 В на основе щелочного состава.
  • Погрешность прибора в измерениях составляет ±5%.
  • Аппарат выполняет не менее четырех вычислений в секунду.
  • Внутреннее сопротивление составляет 1,5 Ом.
  • Автоматический выбор диапазонов для проведения вычислительных работ.

    Прибор для измерения сопротивления М416

Заключение и выводы

Вычисление приборами следует выполнять исключительно в условиях подходящих погодных условий. Целесообразно это делать в середине летнего периода и в середине зимы. Считается, что в эти моменты, грунт считается наиболее плотным, а значит и увеличивается его удельное сопротивление.

В домашних условиях следует проводить замеры с периодичностью один раз в полтора года. Для предприятий, мероприятия по вычислению выполняются строго по установленному графику и все результаты заносятся в техническую документацию, которая заверяется печатью и подписью руководства.

На данном видеоуроке Вы можете посмотреть процесс измерения контура заземления:

Вас могут заинтересовать:

Как измерить заземление?

Несмотря на то, что цепь заземления не находится под постоянным напряжением, и поэтому даже прокладывается открыто в промышленных условиях, ее корректная работа в нужный момент сможет уберечь, не только от травмы, но и возможно от смерти.

Принцип действия заземления прост – электрический ток всегда следует по наименьшему сопротивлению, а так как человеческое тело является хорошим проводником, то сопротивление заземления должно быть значительно меньше.

Как измерить сопротивление заземления

В работы по проверке заземления входят:

  • · визуальный осмотр целостности сварных и болтовых соединений;
  • · проверка сопротивления заземляющего контура;
  • · проверка удельного сопротивления грунта

Для измерения используются специальные приборы, как современные цифровые, так и советского образца – мегомметры, также применяемые и для определения сопротивления изоляции.

Уровень сопротивления заземления должен соответствовать требованиям ПУЭ, в зависимости от типа оборудования, например, для молниеотвода, оно не должно превышать 10 Ом.

Вначале производят замер сопротивления от заземленного объекта до ближайшего заземлителя и если расстояние небольшое, то просто подсоединяют измерительные провода в этих двух точках и контролируют показания прибора.

Если же расстояние значительное, то замеряют сопротивление на участке от объекта до общей заземляющей шины, а поскольку сама шина сохраняет свои свойства всегда одинаковыми, то остается сделать замер между самой шиной и ближайшим заземлителем, убедившись в соблюдении нормативов.

В последнюю очередь выполняется измерение удельного сопротивления грунта, с помощью погруженных в него измерительных электродов и пропускании тока между ними и электродами заземляющего контура. Таким образом узнают, способен ли грунт вобрать в себя электрический ток, для точности показаний, замеры проводятся в сухую погоду или в сильный мороз, когда грунт промерзает.

Как измерить сопротивление контура заземления

Заземление может использоваться, как в промышленных целях, так и в быту и естественно, требования предъявляемые к конструкции могут разниться в зависимости от его предназначения. В основном они касаются величины сопротивления, которая не должна превышать граничного предела.

Что же касается своего личного жилья, то здесь необходимо руководствоваться нормами ПУЭ для жилого дома (не более 30 Ом) и принципом, чем оно ниже, тем лучше.

Сопротивление самого провода минимально, при условии, что вы используете медный одножильный или многожильный кабель, основные потери могут происходить на механических контактах, когда в квартире провода сводятся в распределительную коробку, соединяясь в единую магистраль, выходящую к электрощиту.

Именно поэтому следует вначале обратить внимание на все механические контакты, и только после этого проводить электрические замеры.

В домашних условиях достаточно бытового тестера с пределом измерений до 1000 Ом и медного кабеля такой длины, чтобы стало возможным подключить щупы прибора одновременно к клемме заземления или зануления на электрическом щите и к заземляющей клемме прибора или розетки.

Как измерить сопротивление заземления тестером

Несмотря на то, что замер сопротивления заземления производится на линии не находящейся под напряжением, здесь также потребуется точность и осторожность.

Во-первых – исходя из характера объекта, необходимо узнать, какая величина сопротивления допускается в данной цепи, если например, это бытовое заземление в квартире, то допуск составляет не более 30 Ом. Для промышленных условий, например, заземление станка в цеху, эти условия будут уже другими.

Во-вторых, проверка заземления осуществляется только при выключенном устройстве, в противном случае, ток измерительного прибора может попасть на само устройство, как и тот, кто измеряет сопротивление, оказаться под действием внезапно появившегося на заземляющей линии потенциала.

Для измерения могут использоваться цифровые или аналоговые приборы, но если в быту можно применять и обычный тестер, то на производстве, когда результаты замеров ложатся в основу каких-то расчетов, обязательно чтобы прибор числился в государственном реестре измерительной техники и был поверенным.

Смотрите также:

Как сделать заземление в квартире? http://euroelectrica. ru/kak-sdelat-zazemlenie-v-kvartire/.

Интересное по теме: Как заземлить дачу?

Советы в статье "Как работает заземление" здесь.

Дома, замер сопротивления заземления, а чаще зануления, осуществляют между точкой соединения нулевых проводов с корпусом электрощита и поочередно всеми розетками или теми местами, где есть вывод заземляющей линии.

Регулятор устанавливается в положение необходимого предела сопротивления, а поверхности контактируемые со щупами должны быть очищены от грязи и ржавчины, после чего выполняется сам замер.


Как померить сопротивление заземления


Как замерить сопротивление заземления мультиметром

То, что правилами требуется периодически измерять сопротивление заземления, это не просто чья-то придумка или блажь, это, прежде всего, вопрос безопасности человеческой жизни. Существуют определённые нормативы и замеры должны им соответствовать. В статье мы рассмотрим, как замерить сопротивление заземления мультиметром и другими измерительными приборами.

Перед тем, как проверить заземление в частном доме очень важно, чтобы вы поняли саму суть этой процедуры, для чего она выполняется, какую основную цель преследует, почему это так необходимо?

Что такое заземление?

Защитное заземление – это преднамеренное соединение с землёй тех частей электрического оборудования, которые при нормальной работе электросети не находятся под действием напряжения, но могут попасть под его влияние в результате пробоя изоляции. Основной целью заземления является защита людей от действия электрического тока.

Главная составляющая защитного заземления – это контур. Он представляет собой конструкцию естественных или искусственных заземлителей, то есть несколько заземляющих электродов соединяются в единое целое. В качестве электродов чаще всего используют прутья из стали. Медные пруты применяют реже в силу того, что это дорого.

Но если есть финансовые возможности, то имейте в виду, что медь является идеальным вариантом и наилучшим проводником.

По логике понятно, что контур заземления должен располагаться в земле. Так как нас интересует защита дома, то неподалёку от строения и силового щитка выбирается подходящее место с нормальным грунтом. В землю вбиваются три штыря так, чтобы они располагались треугольником, и расстояние между ними было 1,5 м.

Эти электроды необходимо вбить максимально глубоко (их длина должна быть не менее 2 м).

Теперь понадобится сварочный аппарат и металлическая шина, с помощью которых электроды нужно увязать между собой в равносторонний треугольник. Контур готов, теперь к нему нужно закрепить медный проводник, который дальше идёт в щиток и подсоединяется там к заземляющей шинке. А на эту шинку выводятся заземляющие проводники от всех розеток.

Перед использованием необходимо проверить контур на заземляющее сопротивление.

О том, что такое заземление – на следующем видео:

В чём суть работы заземления?

Принцип действия защитного заземления основывается на главном качестве электрического тока – протекать по проводникам, которые обладают наименьшим сопротивлением. На сопротивление человеческого тела оказывают влияние многие факторы, но в среднем оно приравнивается к 1000 Ом.

Согласно Правилам устройства электроустановок (ПУЭ) контур заземления должен иметь сопротивление гораздо меньшее (допускается не более 4 Ом).

А теперь смотрите, в чём заключается принцип действия защитного заземления. Если какой-то электрический прибор неисправен, то есть произошёл пробой изоляции и на его корпусе появился потенциал, и кто-то прикоснулся к нему, то ток с поверхности прибора будет уходить в землю через человека, путь будет выглядеть как «рука-тело-нога». Это смертельная опасность, величина тока 100 мА вызывает необратимые процессы.

Защитное заземление сводит этот риск до минимума. Современные электроприборы имеют внутреннее соединение заземляющего контакта штепсельной вилки с корпусом. Когда прибор посредством вилки включён в розетку и в результате повреждения на его корпусе появляется потенциал, то он уйдёт в землю по заземляющему проводнику с низким сопротивлением. То есть ток не пойдёт через человека с сопротивлением 1000 Ом, а побежит через проводник, у которого эта величина намного меньше.

Вот почему важным этапом в обустройстве электрического хозяйства в наших жилых домах является измерение сопротивления заземления. Нам нужна 100 % уверенность, что эта величина ниже наших человеческих 1000 Ом.

И запомните, что это процедура не разового характера, измеряться сопротивление должно периодически, а сам контур надо постоянно поддерживать в исправном состоянии.

Проверка заземления розеток

Если вы купили дом или квартиру, и вся электрическая часть в помещении уже была смонтирована до вас, как проверить заземление в розетке?

Для начала предлагаем вам произвести визуальный осмотр. Отключите вводной автомат на квартиру и разберите одну розетку. У неё должна быть соответствующая клемма, к которой подсоединяется заземляющий проводник, как правило, он имеет жёлто-зелёное цветовое исполнение. Если всё это присутствует, значит, розетка заземлена. Если же вы обнаружили только два провода – коричневый и синий (фазу и ноль), то розетка не имеет защитного заземления.

В то же время наличие жёлто-зелёного проводника ещё не говорит об исправности заземления.

Эффективность контура можно определить специальным прибором, без которого не обходится ни один электрик, мультиметром. Алгоритм этой проверки выглядит следующим образом:

  • В распределительном щитке включите вводной автомат, то есть в розетках должно присутствовать напряжение.
  • На приборе установите режим измерения напряжения.

  • Теперь необходимо щупами прибора прикоснуться к фазному и нулевому контакту и померить между ними напряжение. На приборе должна высветиться величина порядка 220 В.
  • Аналогичный замер произведите между фазным и заземляющим контактами. Измеряемое напряжение будет немного отличаться от первой величины, но сам факт появления на экране каких-то цифр говорит о том, что в помещении присутствует заземление. Если на экране прибора никаких цифр нет, значит, контур заземления отсутствует либо он в неисправном состоянии.

Когда нет мультиметра, проверить работу контура можно тестером, который собирается своими руками. Вам понадобятся:

  • патрон;
  • лампочка;
  • провода;
  • концевики.

Электрики называют подобный тестер «контрольной лампочкой» или сокращённо «контролькой». Прикоснитесь одним концевым щупом к фазному контакту, вторым дотроньтесь до нулевого. Лампочка при этом должна загореться. Теперь концевик, которым вы прикасались к нулю, переведите на усик заземляющего контакта. Если лампочка снова загорится, значит, контур заземления в рабочем состоянии. Лампа не будет гореть, если защитное заземление не рабочее. Слабое свечение станет свидетельством плохого состояния контура.

Если к проверяемой цепи подключено УЗО, то во время проверочных действий оно может сработать, это означает, что заземляющий контур работоспособен.

Обратите внимание! Может быть такая ситуация, что во время прикосновения концевиками к фазному и заземляющему контактам лампа не загорелась. Попробуйте тогда с фазного контакта переместить щуп на нулевой, возможно во время подключения розетки ноль с фазой были попутаны.

В идеале надо начинать проверочные действия с того, что при помощи индикаторной отвёртки определять в коммутационном аппарате фазный контакт.

Наглядно этот способ показан на видео:

О неисправном либо неподключенном контуре заземления могут также свидетельствовать такие косвенные ситуации:

  • бьётся током стиральная машина или водонагревательный бойлер;
  • слышится шум в колонках, когда работает музыкальный центр.

Проведение замеров

И всё же в вопросе, как замерить сопротивление заземления, лучше пользоваться не мультиметром, а мегаомметром. Наилучшим вариантом считается электроизмерительный переносной прибор М-416. Его работа основывается на компенсационном методе измерения, для этого пользуются потенциальным электродом и вспомогательным заземлителем. Его измерительные пределы от 0,1 до 1000 Ом, работать прибором можно при температурных режимах от -25 до +60 градусов, питание осуществляется за счёт трёх батареек напряжением 1,5 В.

А теперь пошаговая инструкция всего процесса как измерить сопротивление контура заземления:

  • Прибор расположите на горизонтальной ровной поверхности.
  • Теперь произведите его калибровку. Выберите режим «контроль», нажмите красную кнопку и, удерживая её, установите стрелку в положение «ноль».
  • Некоторое сопротивление есть и у соединительных проводов между выводами, чтобы свести к минимуму это влияние расположите прибор поближе к измеряемому заземлителю.
  • Выберите нужную схему подключения. Можете проверить сопротивление грубо, для этого выводы соедините перемычками и подключите прибор по трёхзажимной схеме. Для точности измерений следует исключить погрешность, которую дадут соединительные провода, то есть между выводами снимается перемычка и применяется четырёхзажимная схема подключения (кстати, она нарисована на крышке прибора).
  • Выполните забивание в землю вспомогательного электрода и стержня зонда на глубину не меньше 0,5 м, имейте в виду, что грунт должен быть плотный и не насыпной. Для забивания используйте кувалду, удары должны быть прямыми, без раскачивания.

  • Место, где будете подсоединять проводники к заземлителю, зачистите напильником от краски. В качестве проводников применяйте медные жилы сечением 1,5 мм2. Если используете трёхзажимную схему, то напильник будет выполнять роль соединительного щупа между заземлителем и выводом, так как с другой его стороны подсоединяется медный провод сечением 2,5 мм2.
  • И теперь переходим уже непосредственно к тому, как измерить сопротивление заземления. Выберите диапазон «х1» (то есть умножение на «1»). Нажмите красную кнопку и вращением ручки стрелку установите на «ноль». Для больших сопротивлений необходимо будет выбрать и больший диапазон («х5» или «х20»). Так как мы выбрали диапазон «х1», то цифра на шкале и будет соответствовать измеренному сопротивлению.

Наглядно, как проводится измерение заземления на следующем видео:

Некоторые основные параметры и правила

Неважно, в какое время года вы будете производить замеры, показания всегда должны соответствовать следующим нормам:

Для источников с однофазным напряжением Для источников с трёхфазным напряжением Величина сопротивления заземления
127 В 220 В 8 Ом
220 В 380 В 4 Ом
380 В 660 В 2 Ом

Замеры рекомендуется выполнять при определённых погодных условиях, когда земля считается наиболее плотной.

Идеальное время – это середина лета (когда грунт сухой) и середина зимнего периода (когда земля сильно промёрзшая).

Мокрый грунт сильно повлияет на растекаемость тока, поэтому измерения, проведённые в сырую и влажную погоду в весенний или осенний период, будут искажёнными.

Есть ещё способ производить замеры токоизмерительными клещами, но самым лучшим вариантом будет обращение в специализированную службу. Электротехническая лаборатория произведёт все необходимые измерения и выдаст соответствующий протокол, в котором будут указаны место проведения испытаний, характер и удельное сопротивление грунта, величины замеров с сезонным поправочным коэффициентом.

Как измерить сопротивление заземления?

I Введение

Методы тестирования сопротивления заземления обычно следующие: двухлинейный метод, трехлинейный метод, четырехлинейный метод, метод одиночного зажима и метод двойного зажима. У каждого свои особенности. В реальном тестировании мы должны выбрать правильный метод тестирования, чтобы результаты теста были точными.

В этой статье в основном будут представлены несколько методов проверки сопротивления заземления, включая принцип тестирования, использование тестера сопротивления заземления и так далее.

Это видео знакомит с функцией сопротивления заземления и объясняет важность заземления, факторов окружающей среды и тестирования.

Каталог

II Что такое сопротивление заземления

Сопротивление заземления - это сопротивление, возникающее, когда ток течет от заземляющего устройства к земле, а затем течет через землю к другому заземляющему телу или распространяется на расстояние. Значение сопротивления заземления отражает хорошую степень контакта электрического устройства с `` землей '' и масштаб заземляющей сети.

Сопротивление заземления - важный параметр, используемый для определения хорошего состояния заземления. Это сопротивление, при котором ток течет от заземляющего устройства к земле, а затем течет к другому заземляющему телу или к дальнему концу. И он включает в себя сопротивление заземляющего провода и самого заземляющего тела, контактное сопротивление между заземляющим телом и сопротивлением земли, а также сопротивление земли между двумя заземляющими телами или сопротивление заземления заземляющего тела на бесконечное расстояние. .Величина сопротивления заземления напрямую отражает хорошую степень контакта электрического устройства с «землей», а также отражает масштаб сетки заземления.

Концепция сопротивления заземления подходит только для небольшой сети заземления. Однако с увеличением площади заземления сети заземления и уменьшением удельного сопротивления почвы влияние индуктивной составляющей в импедансе заземления становится все больше и больше, и крупномасштабная сеть заземления должна проектироваться с учетом сопротивление заземления.

Рисунок 1. Проверка сопротивления заземления

III Метод вольтметра-амперметра

(1) Область применения: подходит для измерения заземляющих устройств с сопротивлением менее 0,5 Ом.

(2) При использовании одного заземляющего электрода измеряемый одиночный заземляющий электрод, токовый заземляющий электрод и заземляющий электрод напряжения должны быть расположены по прямой линии 20–40 м.

(3) Если заземляющим устройством является сеть заземления, измеренная сеть заземления G, токовый заземляющий электрод C и заземляющий электрод P по напряжению также должны быть расположены по прямой линии. Расстояние между токовым заземляющим электродом C и краем измеряемой заземляющей сетки G должно быть D GC = (4-5) D, а расстояние между измеряемой заземляющей сеткой G и заземляющим электродом P должно быть D GP = 90,5-0,618)

(4) D - максимальная длина диагонали заземляющей решетки G. Электрод заземления напряжения P помещается в область фактического нулевого потенциала токового поля в земле. Чтобы найти фактическую область нулевого потенциала токового поля в земле, заземляющий электрод напряжения P можно переместить три раза в направлении подключения ГХ.Расстояние каждого хода составляет около 5% от DGC. Измерьте напряжение между PG.

(5) Если погрешность между тремя показанными вольтметром погрешностью не превышает 5%. Среднее положение можно использовать как положение электрода напряжения для измерения.

(6) Отношение показанного значения вольтметра к показанному значению амперметра является измеряемым сопротивлением заземления G заземляющей сети.

Рисунок 2. Измерение низкого сопротивления

IV Использование тестера сопротивления заземления
4.1 Введение в тестер сопротивления заземления

Тестер сопротивления заземления, он также обычно выдает источник питания переменного тока с напряжением холостого хода 6 В, и источник переменного тока с постоянным током 10 А или 25 А добавляется между двумя точками, которые будут измеряется. Тестер может проверить падение напряжения между двумя точками и, согласно закону Ома, напрямую показывает сопротивление между двумя измеряемыми точками.

4.2 Как использовать тестер сопротивления заземления

(1) Подготовка к использованию тестера сопротивления заземления

1) Прочитать инструкции к тестеру сопротивления заземления и понять структуру, характеристики и метод применения прибора.

2) Инструмент и все принадлежности тестера, необходимые для подготовки и измерения, должны быть очищены, а тестер и заземляющий зонд должны быть вытерты, особенно заземляющий зонд, а грязь и пятна ржавчины на поверхности тестера должны быть очищены. .

3) Отсоединить заземляющую магистраль от точки подключения заземляющего корпуса или точки подключения заземляющей основной линии, чтобы заземляющий корпус был отделен от любого соединения и стал независимым.

(2) Этапы измерения при использовании тестера сопротивления заземления

1) Два заземляющих зонда вставляются в землю на расстоянии 20 м и 40 м соответственно вдоль направления излучения заземляющего корпуса, а глубина вставки составляет 400 мм, как показано на следующем рисунке.

  • Измеритель сопротивления заземления помещается рядом с заземляющим корпусом и выполняется электромонтаж. Метод подключения следующий:

Рисунок 3.а) Фактическая работа проверки сопротивления заземления

б) Эквивалентный принцип испытания сопротивления заземления

① Самый короткий специальный провод используется для подключения заземляющего корпуса к клемме заземлителя «Е1» (измеритель трехконтактной кнопки) или к короткозамкнутой общей клемме «С2» (четырехконтактной ручку счетчика).

② Для подключения измерительного щупа (токового щупа) от заземляющего корпуса 40 м к измерительной ручке «C1» измерительного прибора с помощью самого длинного выделенного провода.

③ Для подключения измерительного щупа (потенциального щупа) от заземляющего корпуса 20 м к клемме «P1» измерительного прибора с помощью специального провода, центрированного на оставшейся длине

Рисунок 4. Метод подключения

3) После того, как измерительный прибор расположен горизонтально, убедитесь, что стрелка гальванометра указывает на центральную линию, в противном случае отрегулируйте «регулятор нулевого положения» так, чтобы указатель измерителя был направлен на центральную линию.

4) Установить «шкалу увеличения» (или ручку грубой настройки) на максимум и медленно повернуть шток генератора (указатель начинает смещаться), одновременно поворачивая «шкалу измерения» (или ручку точной настройки) до точки. указатель гальванометра на осевую линию.

5) Когда стрелка гальванометра находится близко к весу (стрелка находится близко к центральной линии), кривошип поворачивается, чтобы скорость достигала 120 об / мин или более, а «измерительная шкала» устанавливается на точку. указатель на центральную линию.

6) Если показание шкалы измерения слишком мало (меньше 1), его трудно прочитать точно, что указывает на то, что кратное значение шкалы множителя слишком велико. В это время «шкала увеличения» должна быть установлена ​​на небольшое кратное, а «шкала измерения» должна быть заново отрегулирована так, чтобы указатель указывал на центральную линию и считывал точное значение.

7) Результаты измерения рассчитываются, т. Е. R = шкала увеличения x количество показаний шкалы.

4.3 Меры предосторожности при использовании тестера сопротивления заземления

(1) При измерении сопротивления заземления с помощью тестера сопротивления заземления в руководстве по продукту требуется использовать метод полюса длиной 20-40 метров. Измерители сопротивления заземления оснащены выделенными проводами 20M и 40M.

(2) Чтобы исключить влияние взаимного сопротивления, расстояние между заземляющим электродом P по напряжению и токовым заземляющим электродом C должно быть не менее 20M. Если токовый заземляющий электрод C расположен вдали от заземляющего электрода P по напряжению, токовый заземляющий электрод C не может быть размещен.

(3) Токовый заземляющий электрод C и заземляющий электрод P по напряжению могут быть расположены перпендикулярно проверяемой заземляющей сети G; или токовый заземляющий электрод C, и заземляющий электрод напряжения P, и заземляющая сеть G, подлежащая испытанию, сформированы в виде треугольника, и каждая сторона имеет длину 20 метров. .

(4) Когда окружающая сетка грунта G покрыта асфальтом или бетонным покрытием, две плоские стальные пластины (250 мм × 250 мм) могут быть размещены на мостовой и поливаться водой между ними.Тестовый зажим зажимается на стальной пластине. Ткань, которая может удерживать воду, также может быть размещена на поверхности дороги, а ткань с водой окружает вспомогательный заземляющий электрод.

(5) Также возможно насыпать песок и сбрасывать воду на поверхность дороги, а вспомогательный заземляющий электрод помещается в песчаную лужу.

Рисунок 5. Тестер сопротивления заземления

В, двухпроводной метод

(1) Условия

Должно быть хорошо заземленное заземление, например, PEN.Результат измерения - это сумма сопротивлений измеренного и известного заземления. Если известно, что заземление намного меньше, чем сопротивление измеренного заземления, результат измерения может использоваться как результат измеренного заземления.

(2) Заявление

Зоны с плотной застройкой или бетонными полами нельзя использовать для грунтовых свай.

(3) Электропроводка

E + ES подключен к измеряемой земле, H + S подключен к известной земле.

VI Трехстрочный метод

(1) Условия

Должно быть два заземляющих стержня: вспомогательное заземление и электрод обнаружения. Расстояние между каждым заземляющим электродом не менее 20 метров.

(2) Принцип

Ток добавляется между вспомогательной землей и измеряемой землей для измерения падения напряжения между измеряемой землей и электродом обнаружения. Результаты измерения включают сопротивление самого кабеля.

(3) Заявление

Заземление, заземление на стройплощадках и заземление молниеотвода QPZ.

(4) Электропроводка

S подключен к детектирующему электроду, H подключен к вспомогательной земле, а E и ES подключены к измеряемой земле.

VII Четырехпроводной метод

Четырехпроводной метод в основном такой же, как и трехпроводной. Он заменяет трехпроводной метод измерения низкого сопротивления заземления и устраняет влияние сопротивления измерительного кабеля на результат измерения.E и ES должны быть подключены непосредственно к земле для раздельного измерения. Этот метод является наиболее точным из всех методов измерения сопротивления заземления.

Рисунок 6. Проверка сопротивления заземления

VIII Измерение одним зажимом

(1) Условия

Измерьте сопротивление каждой точки заземления в многоточечной системе заземления. Во избежание опасности не отсоединяйте заземление.

(2) Заявление

Многоточечное заземление.Не отсоединять. Измерьте сопротивление каждой точки заземления.

(3) Электропроводка

Используйте токовые клещи для контроля тока в измеренной точке заземления.

Рисунок7. Испытание зажимом сопротивления заземления на опорах башни

IX Метод двойного зажима

(1) Условия

Многоточечное заземление без измерения дополнительных стоек заземления, измерение одиночного заземления.

(2) Электропроводка

Используйте токовые клещи, указанные производителем, для подключения к соответствующей розетке и зажмите двумя зажимами на заземляющем проводе.Расстояние между двумя зажимами должно быть больше 0,25 метра.

X Один вопрос по заземлению
10.1 Вопрос

В какой из следующих систем идентификация неисправности утомительна:

  1. Сопротивление заземления
  2. Твердое заземление
  3. Реактивное заземление
  4. Нешлифованные
10. 2 Ответ

D


Вам также может понравиться:

Основная информация о варисторе

Как измерить сопротивление и как определить сопротивление?

Что такое микросхема постоянного резистора?

Что такое токоограничивающий резистор и его функция?

.

% PDF-1.4 % 506 0 объект > endobj xref 506 86 0000000016 00000 н. 0000003447 00000 н. 0000003580 00000 н. 0000004627 00000 н. 0000004769 00000 н. 0000004796 00000 н. 0000005105 00000 н. 0000005219 00000 н. 0000008295 00000 н. 0000010601 00000 п. 0000010753 00000 п. 0000011299 00000 п. 0000011779 00000 п. 0000012056 00000 п. 0000012630 00000 п. 0000012657 00000 п. 0000012978 00000 п. 0000013253 00000 п. 0000013803 00000 п. 0000016706 00000 п. 0000020139 00000 п. 0000023720 00000 п. 0000026323 00000 п. 0000026957 00000 п. 0000027390 00000 н. 0000027477 00000 н. 0000027705 00000 п. 0000028396 00000 п. 0000028621 00000 п. 0000029128 00000 п. 0000030994 00000 п. 0000033698 00000 п. 0000047570 00000 п. 0000047683 00000 п. 0000047753 00000 п. 0000047841 00000 п. 0000048029 00000 п. 0000053674 00000 п. 0000053744 00000 п. 0000053829 00000 п. 0000057192 00000 п. 0000057465 00000 п. 0000057638 00000 п. 0000057927 00000 п. 0000060933 00000 п. 0000061011 00000 п. 0000061090 00000 п. 0000061187 00000 п. 0000061336 00000 п. 0000061660 00000 п. 0000061715 00000 п. 0000061831 00000 п. 0000061909 00000 п. 0000062235 00000 п. 0000062290 00000 п. 0000062406 00000 п. 0000062484 00000 п. 0000062809 00000 п. 0000062864 00000 п. 0000062980 00000 п. 0000063058 00000 п. 0000063383 00000 п. 0000063438 00000 п. 0000063554 00000 п. 0000070184 00000 п. 0000070223 00000 п. 0000103038 00000 н. 0000103077 00000 н. 0000113173 00000 н. 0000113212 00000 н. 0000185440 00000 н. 0000185518 00000 н. 0000253801 00000 н. 0000254256 00000 н. 0000254334 00000 н. 0000366320 00000 н. 0000366769 00000 н. 0000366847 00000 н. 0000457123 00000 н. 0000457574 00000 н. 0000457652 00000 н. 0000548085 00000 н. 0000548533 00000 н. 0000552009 00000 н. 0000684266 00000 н. 0000002016 00000 н. трейлер ] / Назад 3530785 >> startxref 0 %% EOF 591 0 объект > поток h ެ UmLSg> m - ի С.\ +] RhA, (ȥ @ ~ MqN7t [b \ 4Y2-̒-sjdv {f ٟ y:

.

Измерение сопротивления заземления, заземления и молниезащиты, сопротивления заземления, стержней заземляющих электродов, электродов заземляющих стержней, марконита, бентонита

Крис Доддс, 23 сентября 2014 г.

Follow @ThorneanDerrick

Заземление и молниезащита - измерение сопротивления заземления

Исходя из онлайн-обсуждения на LinkedIn под названием «Измерение сопротивления заземления», инициированного Эдвардом Чаньи, основателем и инженером-электриком EEP.

Состав почвы, содержание влаги и температура - все это влияет на удельное сопротивление почвы, поэтому рекомендуется размещать медные заземляющие стержни как можно глубже в земле, чтобы добиться максимальной эффективности.

Что влияет на сопротивление заземления?

Код NEC (987, 50-83-3) требует минимальной длины заземляющего электрода 2,5 м для контакта с почвой.

Следующие четыре переменные влияют на сопротивление заземления системы заземления:

1.Длина / глубина заземляющего электрода

Размещение заземляющих электродов как можно глубже - один из эффективных способов снижения сопротивления заземления.

Очень важно, чтобы заземляющий электрод был глубже линии промерзания, чтобы на сопротивление земли не сильно влияло промерзание окружающей почвы. Сопротивление заземления можно уменьшить еще на 40% за счет удвоения длины заземляющего электрода.

* Альтернативные методы, включая заземление цементом, могут использоваться, когда физически невозможно разместить заземляющие стержни глубже - в случаях, когда грунт состоит из камня, гранита и т. Д.

2. Диаметр заземляющего электрода

Изображение: уменьшенный диаметр заземляющего электрода.

Увеличение диаметра заземляющего электрода очень мало влияет на снижение сопротивления.Например, диаметр электрода можно увеличить вдвое, а сопротивление уменьшиться на 0%.

3. Количество заземляющих электродов

Использование нескольких заземляющих электродов может снизить сопротивление заземления - несколько электродов вбиваются в землю и соединяются параллельно, чтобы снизить сопротивление. Расстояние между дополнительными стержнями должно быть как минимум равным глубине ведомого стержня. Без правильного расстояния сферы влияния заземляющих электродов будут пересекаться, и сопротивление не будет уменьшено.

4. Проектирование наземной системы

Простые системы заземления состоят из одного заземляющего электрода, вбитого в землю. Это наиболее распространенная форма заземления, которую можно найти вне дома или на работе.

Комплексные системы заземления состоят из нескольких стержней заземления, связанных ячеистых или сетевых сетей, пластин заземления и контуров заземления. Сложные сети значительно увеличивают контакт с окружающей землей и снижают сопротивление земли.Эти сложные системы обычно устанавливаются на подстанциях производства электроэнергии, в центральных офисах и на вышках сотовой связи.

Подборка комментариев ...

Тимоти Шоу - инженер-супервайзер Службы надежности электроснабжения

"Еще один предмет ..... Местоположение, Местоположение, Местоположение .... Если вы находитесь в пустыне, ваше сопротивление будет намного выше, как правило, чем если вы находитесь рядом с водным зеркалом (например, в океане). .Другие вещи, которые люди не принимают во внимание, - это расположение подземных трубопроводов, которые могут сильно повлиять на показания, которые вы получаете при трехточечном падении потенциала ».

Крис Доддс - менеджер группы по работе с низковольтным оборудованием, высоким напряжением и опасными зонами

«Марконит и бентонит электропроводящие соединения заменяют песок и заполнитель, чтобы обеспечить подходящее сопротивление заземления независимо от условий грунта».

Эсмаил Афшари - Консультант частной компании

"Лучшая основа для заземления - это силикон или, другими словами, гравий и песок, смешанные на глубину до 8 дюймов (20 см), где требуется заземление.«

Ян Гриффитс - Директор

«По моему опыту, успех был более чем немного« смешанным », мягко говоря, при использовании марконита и / или бентонита в качестве универсального решения. Хотя эти соединения чрезвычайно полезны во многих ситуациях, у этих соединений есть свои ограничения."

Дэйв Уилсон - менеджер по продукции: James Durrans & Sons Limited

«Чтобы провести различие между ними, наш продукт Marconite®, первоначально разработанный компанией Marconi, специально изготовлен для заземления.В то время как бентонит - это просто глиняный материал, который выкапывают из земли и имеет ограниченные влагоудерживающие свойства.

Что касается производительности, многие организации стремятся использовать только материалы для улучшения грунта, пытаясь решить проблемы только после того, как работа была начата. Характеристики Marconite® надежны, предсказуемы и долговечны, но это не панацея. Улучшение грунта - проверенный метод, многие просто считают его ненужной затратой для проектов, пока не станет слишком поздно, и они не ищут панацеи от всех болезней.«

Киерон Кинг - специалист по производству электрического и электронного оборудования

«Другим решением было бы предложить ULTRAFILL. Ultrafill не содержит бентонита или бетона. Для получения дополнительной информации см. Прилагаемую ссылку. Harger предлагает комплексные решения для систем заземления».

Марк Джонсон - менеджер по европейскому маркетингу Megger

"Компания Megger, производитель тестеров сопротивления заземления, предлагает руководство Megger по испытаниям заземления" Прибытие на землю ", которое может ответить на эти вопросы.Чтобы загрузить его, все, что вам нужно, это зарегистрироваться на http://www.megger.com/uk/login/Register.php и перейти к публикациям ». Или Скачать ниже.

Ракеш Капила - профессор электротехники / профессиональный инженер в ГНИТ

Точность испытаний сопротивления заземления несколько лучше, если заземляющие проводники хорошо изолированы, что позволяет избежать паразитных емкостных связей с местными поверхностями заземления. Реальная проблема остается, как измерить сопротивление заземления в реальных условиях электрического повреждения.Он должен быть стабильным и иметь достаточную емкость короткого замыкания и восстановление напряжения (2 цикла), что редко встречается в глубоких скважинах. Они вызывают больше неисправностей низкого уровня, чем средний инженер-электрик может справиться с любой существующей системой распределения электроэнергии. Все измерения выполняются для фактической точки ближайшего соединения с землей, и если вы немного отодвинетесь и отойдете от точки фактического измерения, то вы можете приземлиться, измеряя воспринимаемое сопротивление заземления электрической системы позади вас, а не землю. сопротивление сетки заземления впереди себя.Вы можете время от времени получать удовольствие от этих перестановок и комбинаций, и, наконец, нужно вернуться, изучить и обновить основную теорию и рекомендуемые методы, связанные с такими измерениями! Идите вперед и получайте много удовольствия. Попробуйте отключить кабели, прежде чем начинать измерения GR.

Терри Маллиган - консультант ТЭС

Вы хорошо резюмируете, Стивен, это как раз общие проблемы с протоколом тестирования и конструкцией электродов.Однако Ракеш прав, эффективность электродов уменьшается с глубиной, а улучшение сопротивления падает примерно через 25 футов, или 9 /> 10 метров или около того. Ограничение доступной рабочей площади еще больше способствует расточительному размещению электродов с перекрывающимися зонами воздействия и, как следствие, снижению эффективности. Решением может быть установка под углом, хотя это ограничено типом грунта для скважин.

Ракеш, опять же ты прав, детально. Мы проверили нагнетание наших глубоких скважин, чтобы доказать сопротивление, и это продемонстрировало неадекватность тестов Веннера и приборов. Тем не менее, мы также проводим испытания с более длинными проводами и с разделением датчиков, и мы обнаруживаем, что даже при пропорционально правильном расстоянии между датчиками напряжения и тока точность снижается. На расстоянии более 60 м погрешность резко возрастает. У нас есть «самодельное» устройство для испытания сильноточного впрыска с регулируемой частотой, которое обеспечивает превосходную научную точность для более глубоких электродов, запрашиваемых органами снабжения для их высоковольтных установок.Ясно, что они не полностью осознают эффект матраса от рассеяния тока и уменьшающуюся пользу и эффект глубины.

Стивен Мэтьюз - инженер-электрик, Excellen Consultancy

Ракеш, я думаю, вы упускаете точку зрения Терри. Дело в том, что трехэлектродный тест часто проводится неправильно: люди либо не понимают его, либо делают короткие пути. Часто им не удается доказать, что результаты их тестов находятся на плато, или подсчитать точность своих результатов.Также не проводилась проверка, чтобы убедиться, что потенциальные `` оболочки '' каждого электрода не перекрываются. Дело не столько в типе или глубине электродной системы, сколько в том, почему мы должны проводить испытание в предписанном порядке.

Ракеш Капила - профессор электротехники / профессиональный инженер в ГНИТ

Терри: Почти вся электрическая активность в почве заканчивается на высоте от 6 до 7 футов (93%) и почти заканчивается на высоте от 22 до 23 футов (99%) в обычных почвенных условиях.В почвах с более высоким сопротивлением и в каменистых условиях глубина прекращения электрической активности намного меньше. Когда вы имеете дело с глубокими скважинами, например, 110-метровыми, вы редко измеряете фактическое сопротивление заземления. Большинство измерителей сопротивления заземления имеют технические ограничения по длине проводника, на котором они устанавливаются для выполнения этих измерений. Измерители сопротивления заземления обычно неточны для заземляющих проводов с высокой емкостью, поскольку они фактически используют принцип отражения высокочастотного сигнала от точек заземления.

Глубокие колодцы - еще одна чашка чая, так как они имеют очень низкую способность к короткому замыканию или вообще не имеют ее, как с точки зрения SC соединительных проводов, так и с точки зрения технической неспособности интерфейса вода / металл переносить высокий SC в условиях неисправности. Возможно, вы измерили импеданс соединительных проводов с глубоким колодцем, а не фактическое сопротивление заземления, которое вы должны были измерить. Эти отклонения в измеренных значениях связаны с разными точками отражения сигналов, генерируемых фактическим передатчиком измерителя сопротивления заземления, и не имеют ничего общего с фактическим сопротивлением грунта глубокой скважины на вашем участке! Я думаю, что все это может быть связано с помехами из-за высокой емкости этих проводников, идущих в скважину. К сожалению, старые уравнения Веннера также не могут точно математически смоделировать сопротивление грунта для глубокой скважины! У вас всегда постоянные проблемы с этими структурами. Просто попробуйте добавить концентрированный раствор Epson Salt в лунку, и ваши результаты измерений изменятся как минимум в течение нескольких недель.

Терри Маллиган - консультант ТЭС

Стив, я не могу не согласиться. Большинство людей, использующих систему, не понимают, что делают, и не знают, как распознать 61.&% плато или что это значит, когда они его достигли.

Стив Гамильтон, консультант по системам PE

Трехточечный метод ОЧЕНЬ часто выполняется неправильно. Те, кто мало понимает, просто записывают значение на расстоянии 62% (а также различные другие ошибки).

Терри Маллиган - консультант ТЭС

Ракеш, наши инженеры и техники каждую неделю проводят много часов за счетчиками. Многие из этих тестов должны доказать, что тесты, проведенные другими, действительны или недействительны. Мы часто обнаруживаем, что тесты, в основном 3 балла, проводятся неправильно. Люди читают инструкции и не понимают их, что приводит к ошибкам. Например, в сентябре мы посетили участок, на котором якобы был установлен глубокий колодец, но все еще не удалось получить необходимое низкое сопротивление заземления. Две 110-метровые скважины дали 2, 3 Ом. Когда мы провели тесты правильно, мы получили 0,65 Ом. Предыдущие испытания с откалиброванными измерителями проводились по неправильному протоколу. Предложить использовать счетчик, к сожалению, недостаточно.

Видеоподкаст: заземление и молниезащита. Соответствуют ли ваши системы заземления работе? Какой самый экономичный способ защитить ваши активы?


Категория: Заземление и молниезащита

Вернуться в индекс блога

.

Как измерить внутреннее сопротивление - Battery University

Узнайте, что показания сопротивления говорят о батарее.

Внутреннее сопротивление дает ценную информацию об аккумуляторе, так как высокие показания указывают на окончание срока службы. Это особенно верно в отношении систем на основе никеля. Измерение сопротивления - не единственный показатель эффективности, поскольку значение между партиями свинцово-кислотных аккумуляторов может варьироваться на 5–10 процентов, особенно для стационарных устройств.Из-за такой большой погрешности метод сопротивления лучше всего работает при сравнении показаний данной батареи от рождения до выхода на пенсию. Бригаду технического обслуживания предлагается сделать снимок каждой ячейки или моноблока во время установки, а затем измерить тонкие изменения по мере старения ячеек.

Есть мнение, что внутреннее сопротивление связано с емкостью, но это неверно. Сопротивление современных свинцово-кислотных и литий-ионных аккумуляторов остается неизменным на протяжении большей части срока службы. Более качественные добавки к электролиту уменьшили внутреннюю коррозию, которая влияет на сопротивление. Эта коррозия также известна как паразитные реакции на электролите и электродах. На рисунке 1 показано уменьшение емкости при циклическом изменении в зависимости от внутреннего сопротивления литий-ионных элементов.

Рис. 1: Взаимосвязь между емкостью и сопротивлением при езде на велосипеде. Resistance не показывает состояние батареи и часто остается разряженным по мере использования и старения.

Циклическое испытание литий-ионных аккумуляторов при 1С:
Заряд: от 1500 мА до 4,2 В, 25 ° C
Разряд: от 1500 до 2,75 В, 25 ° C

Предоставлено Cadex


Что такое импеданс?

Прежде чем исследовать различные методы измерения внутреннего сопротивления батареи, давайте разберемся, что означает электрическое сопротивление, и поймем разницу между чистым сопротивлением (R) и импедансом (Z). R - чистое сопротивление, а Z включает реактивные элементы, такие как катушки и конденсаторы. Оба значения получены в омах (Ом). Это измерение восходит к немецкому физику Георгу Симону Ому, который жил с 1798 по 1854 год. (Один Ом дает падение напряжения на 1 В при токе 1 А). Электропроводность. также измеряется в сименсах, что обратно пропорционально омическим значениям.

Электрическое сопротивление чистой нагрузки, такой как нагревательный элемент, не имеет реактивного сопротивления. Напряжение и ток протекают синхронно, без фазы опережения или спада. Омическое сопротивление одинаково для постоянного (DC) и переменного (AC) тока.Коэффициент мощности (pf) равен 1, что обеспечивает наиболее точный учет потребляемой мощности.

Большинство электрических нагрузок являются реактивными и состоят из емкостного реактивного сопротивления (конденсатор) и индуктивного реактивного сопротивления (катушка). Емкостное реактивное сопротивление уменьшается с увеличением частоты, а индуктивное реактивное сопротивление увеличивается. Аналог индуктивного реактивного сопротивления - масляный демпфер, который становится жестким при быстром возвратно-поступательном движении.

Батарея имеет сопротивление, емкость и индуктивность, а термин «импеданс» включает все три в одной модели.Импеданс лучше всего можно проиллюстрировать с помощью модели Рэндлса (рис. 2), которая включает резисторы R1 и R2, а также конденсатор C. Th

.

замер, проверка, испытания по выгодной цене от Testvolt

Методика работы заземляющих систем

Устройство предназначено для отведения опасности поражением электрическим током человека при появлении напряжения на оборудовании. Тело является отличным проводником, и его противодействие составляет 1000 Ом.

Поэтому для того, чтобы электричество отходило в сторону (в землю), необходимо намного меньше сопротивляемости. Как правило, по нормам ПУЭ значение не должно превышать 4 Ом. В случае неисправности электрооснащения, например, при появлении пробоя в изоляционном слое, ток может пройти при прикосновении рукой через все тело и дойти до ног. Это в итоге может привести к летальному исходу. Поэтому для предотвращения негативных последствий необходима установка защитной системы. Также следует периодически осуществлять проведение проверки заземления и измерения сопротивления изоляции.

Как происходит защита человека

Представим ситуацию, что у вас сломалось оборудование. При выходе из строя изолирующего слоя, если вы прикоснетесь рукой за корпус, то почувствуете легкое жжение и покалывание, даже в специальной одежде. Так как мы знаем, что ток течет по пути наименьшего сопротивления, а вы являетесь не самым лучшим проводником, то через тело пройдет меньшее количество энергии, а основная масса отводится в землю.

В противном случае, когда контур нарушен или неправильно установлен, то ток выбирает путь протекания через тело человека, находящегося между потенциалами грунта и поврежденного электрического оборудования. В итоге такая ситуация может привести к гибели или к серьезным проблемам со здоровьем. Поэтому необходима проверка сопротивления заземлителей и заземляющих устройств.

Для чего нужны периодические испытания

Ваше оборудование должно выполнять свои функции в полной мере. Для этого исследуют состояние системы защиты при помощи замеров специальным аппаратом – мультиметром. При нормальной работе контура во время возникновения нештатной аварийной ситуации ток будет уходить в грунт по заземляющему проводнику беспрепятственно и равномерно.

Со временем на металлических поверхностях происходит образование окисной пленки из-за постоянной связи с землей и химически активными веществами. Что, в свою очередь, приводит к коррозии металла. Отслоенные чешуйки мешают нормальному электрическому контакту. Постепенно таких мест становится больше, что ведет к увеличению противодействия, иными словами, к потере электропроводности (ведь отведенные токи проникают в землю недостаточно легко).

Поэтому в лабораторных условиях необходимо проводить проверку цепи заземления и сопротивления контура, чтобы определить реальное состояние оборудования. Данный процесс предполагает

 точное соблюдение правил и методик для измерения. Процедуру невозможно выполнить самостоятельно в домашних условиях.

Как часто нужны лабораторные испытания и проверка цепи заземления

Услуга производится по заказу. Есть различные ее составляющие:

  • Визуальный осмотр. Каждые 6 месяцев ответственный электрик обязан обследовать приборы на предмет обрывов, повреждений, механических дефектов, сильных загрязнений, окисления контактов или образования коррозии с последующей записью в паспорт технического средства. Если у вас нет штатного специалиста, доверьте процедуру нашей электролаборатории.
  • Методика замеров специальными приборами. Состояние элемента электросети можно проверять летом или зимой, когда почва сильно промерзает.
  • Анализ функционирования высоковольтных линий требуется осуществлять раз в год, а также после ремонта и модернизации.

Почему и как возникают неисправности у защитного устройства

При некорректной работе оборудования ток беспрепятственно протекает по шинам обнуления и поступает на отводящие электроды, а затем от них на потенциал земли.

В грунте содержатся большое количество химически активных веществ (солей, щелочей, кислот). Поэтому при длительном нахождении в агрессивной среде почвы металлические элементы токоотводов постепенно покрываются оксидной пленкой, что приводит к ржавчине. Чешуйки отслаиваются от железа и мешают местному электроконтакту. Через короткое время ненадежных мест становится еще больше, что влечет за собой потерю электрической проводимости. В итоге, защитное устройство теряет свою непосредственную функцию по отводу опасного потенциала в землю.

Часто в процессе реорганизации производства или переналадки технологии приходится производить манипуляции с оборудованием. Зачастую к безопасности монтажники относятся халатно. Контакт, присоединенный не по нормативам, со временем теряет свои свойства. Что приводит к травмам.

Методы измерения сопротивления изоляции и заземления

В электролаборатории «Тествольт», применяется несколько способов для выяснения надежности приборов с довольно высокой точностью. Рассмотрим каждый метод более подробно.

Применение профессионального измерительного аппарата – мультиметра

Он необходим для выявления скрытых разрывов в цепи, пропадания контактов. Такая методика позволяет выявить грубые нарушения в работе контура.

Алгоритм:

  • Проводится оценка напряжения между фазой и «нулем».
  • Измеряется эта же величина по отношению к корпусу.
  • Сопоставляются оба значения.

Если отличия минимальные, то оборудование заземлено. В противном случае это говорит о появившейся проблеме.

С помощью амперметра и вольтметра

Измерения сопротивления заземляющих устройств можно условно поделить на проверку целостности подводящих проводников и эффективности контакта «Земля – оборудование». Для контроля второго пункта используется метод вычисления по закону Ома. Для этого необходимо собрать цепь. Между исследуемым контуром и дополнительным соединением на некотором удалении создается напряжение. Ток, инициированный источником, контролируется амперметром. Между тестируемой точкой и зондом делается замер.

Использование спецтехники

Для упрощения работы и исключения вычислительных процессов применяются автоматизированные приборы, выдающие сразу значения в Омах. Принцип функционирования такой же, как мы писали выше.

Измерения токовыми клещами

Метод позволяет оперативно оценить работоспособность без демонтажа системы и дополнительных электродов. Под рабочим напряжением контуром прибора снимается величина протекающего тока. По закону Ома вычисляются значения.

Периодичность проверок и измерений сопротивления защитного и рабочего заземления

Операцию проводят, чтобы оценить состояние токоведущих металлических систем. Ведь неисправность влечет за собой поражение человека током и, как следствие, гибель. Поэтому по нормативному предписанию исследования необходимо проводить в четырех случаях. Подробно рассмотрим каждый вид.

Плановые проверки

При установке электрооборудования вы должны прочитать прилагающуюся к ней инструкцию. По нормативам ПУЭ обязаны проводить исследования:

  1. Один раз в шесть месяцев – визуальный осмотр всех видимых элементов конструкции.
  2. Через 6 лет – измерение контура.
  3. Обследование металлического оборудования со вскрытием земли – не реже одного раза в 12 лет.

Всю ответственность за исследовательские работы берут на себя организации, уполномоченные соответствующими органами. Протокол, подписанный такими электролабораториями, имеет законную силу.

Внеочередные

Измерение сопротивления изоляции заземляющих устройств и электроустановок проводится после появления нештатных ситуаций, то есть, если были произведены ремонтные работы, внесены технологические изменения в конструкцию во время введения ЗК в эксплуатацию или после аварийного разрушения и последующего восстановления.

Пусковые

Перед запуском нового оборудования приглашается специалист из электролаборатории, например, из компании «Тествольт». После проверки подписывается акт приемки, на основании которого можно запускать устройство в эксплуатацию.

При каких условиях необходимо проводить обследование

Согласно действующим нормативам ПУЭ испытания возможны только в летнюю сухую погоду. Объясняется тем, что в это время получают наиболее реальные результаты. В дождь показатели будут значительно искажены, так как влажный грунт увеличивает параметры проводимости почвы.

Приборы для замеров контура заземления и сопротивления заземляющих устройств

До сих пор остаются актуальными аппараты, сделанные несколько десятилетий назад в Советском Союзе: МС-08, М 4116, Ф4103-М1. Сейчас стали использовать усовершенствованные цифровые и микропроцессорные приборы. С их помощью проводятся наиболее точные исследования. Последние вычисления хранятся в карте памяти, что значительно упрощает процесс работы.

По каким правилам проходят исследования

Любая электролаборатория использует множественные методы, о которых мы расскажем чуть позже. Но стандартная проверка всегда начинается с визуального осмотра болтовых соединений и сварных швов. Далее, проверяется удельная сопротивляемость земли и проводятся замеры заземления.

Трехпроводный способ

Прибор подсоединяется к контуру и к двум зондам, вбитых в грунт на определенном расстоянии. Между дальними контактами наводится ЭДС и замеряется ток. В промежутке до ближайшего штыря оценивается падение напряжения. Для этой операции используется специализированное устройство.

Четырехточечный метод

Отличается от предыдущего тем, что разность потенциалов измеряется с помощью заземленных электродов на участке между контуром и тестовым зондом.

Способ с токоизмерительными клещами

Этот инструмент позволяет оценить протекающий в проводнике ток без прямого подключения за счет снятия наводок с шины.

Без разрыва цепи

В данном случае клещи дают возможность произвести замер без демонтажа точек соединения.

Способ двух клещей

ЭДС в проводнике можно навести с помощью встроенной катушки. При измерениях один элемент является источником, а второй оценивает величину протекающего тока. По правилам необходимо разнести зонды на расстояние не менее 30 сантиметров для получения корректных данных.

Формулы расчета

Общая конечная цифра сопротивления вычисляется по закону Ома. Суммирование величин зависит от схемы подключения (параллельная/последовательная) и подчиняется общим физическим принципам.

Амперметр и вольтметр

Приборы – базовые. С помощью них можно получить точные результаты. Недостатком является необходимость производить простейшие вычисления, и учитывать погрешности.

Проверка в бытовых приборов

Операция сводится к оценке потенциала от фазы к «нулю» и к «земле». Результаты не должны отличаться более чем на 5%.

В нашей статье мы рассказали о необходимости и способах диагностике защитных систем. Простым выходом для поддержания уровня безопасности является привлечение специалистов. Цена замеров сопротивления контура заземления, измерения растекания тока заземлителя зависит от того, сколько их делалось и в каких условиях. Более подробно можно узнать на сайте.

По каким нормам мы работаем

Основные нормативные документы, которыми пользуются наши сотрудники, – это ПЭУ и ПТЭЭП. Они предлагают формулу для расчета величин противодействия с учетом ряда факторов: количество фаз источника, сила тока, напряжение, расстояние до заземлителя и состояние грунта. Именно поэтому обследования должны проводиться в такую погоду, когда земля обладает лучшим удельным сопротивлением.

Мы работаем только по официальному методу снятия показаний с использованием лучшего современного оборудования. У него высокая точность и результативность, поэтому он дает безошибочный результат.

Этапы нашей работы

Мы приступаем к деятельности сразу после подписания договора с заказчиком. Бригада выезжает на объект и реализует сперва камеральные исследования (на месте), а затем лабораторные.

Вся процедура состоит из следующих фаз:

  1. Изучение документации. По электрической схеме здания уже можно понять многое: каким моментам стоит уделить особое внимание, где максимально возможны допущенные при монтаже ошибки. Также внимательный просмотр чертежей и расчетов определяет последовательность действий.
  2. Визуальный осмотр системы. Все контакты, крепления, соединения исследуются на предмет деформаций, появления коррозии.
  3. Замеры и испытания.
  4. Расчеты и заполнение необходимых бумаг.

В результате вы получаете отчет по проведенной деятельности.

Замер сопротивления заземления мультиметром • Energy-Systems

Почему замер сопротивления заземления мультиметром осуществляется очень редко?

Применение м

ультиметра в сложных методиках испытаний электрических систем осуществляется очень редко – в первую очередь это связано с низкой точностью и невозможностью оформления официальных документов по результатам испытаний. Кроме того, замер сопротивления заземления мультиметром обычно невозможен в силу невозможности подключения к нему четырех контактов, представленных двумя стержневыми электродами и двумя щупами.

Данная проблема полностью исключает возможность применения стандартной методики, утвержденной на уровне официальных нормативных документов. Кроме того, ни один специалист не поручится за точность сведений, которые были получены без эксплуатации специального измерительного комплекса, прошедшего государственную поверку.

Как выполняются замеры сопротивления заземления мультиметрами?

В городских условиях чрезвычайно плотная застройка может не позволять осуществлять измерения на расстоянии 20-40 от объекта, который подвергается испытаниям. В результате применение стандартной методики становится полностью невозможным. Выходом из положения становится использование омметра, хотя некоторые специалисты допускают и замер сопротивления заземления мультиметром. При этом стоит использовать качественный прибор, переводя его в необходимый режим работы, соответствующий приблизительному значению целевого показателя. Перед подключением к контуру прибор стоит подвергнуть калибровке, а также проверке уровня заряда батареи. Проблема заключается в том, что при существенном снижении уровня емкости повышается погрешность исследований.

Если стоимость электроснабжения относительно невелика, в нем вряд ли используется вспомогательное заземление – в подобном случае необходимо самостоятельно установить дополнительный электрод в грунт. Расстояние между ними должно составлять 5-10 метров, что позволит получить погрешность не выше 15%. В остальном же замер сопротивления заземления мультиметром практически ничем не отличается от проверки паспортных значений резистора – за исключением масштабов.

Дополнительные замеры сопротивления заземления мультиметром

С помощью универсального прибора вы можете получить также альтернативные показатели. В частности, измерение сопротивления омметром может проводиться в части переходов между металлическими частями контура, уровень показателя в которых не должен превышать 0,05 Ом. За счет этого возможно существенное уменьшение трудомекости поиска разрывов металлосвязи контура.

В случае когда вы используете не стандартный стержневой электрод из комплекта к измерительному комплексу, а постороннее приспособление, вам необходимо произвести точную калибровку прибора или корректировку показателя после получения количественных сведений. Для этого стоит вначале измерить сопротивление самого стержня – выполнить это можно с помощью самого же мультиметра или стандартного омметра.

Пример технического отчета

Назад

1из26

Вперед

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости услуг электролаборатории.

Онлайн расчет стоимости проектирования

% PDF-1.4 % 616 0 объект > эндобдж xref 616 222 0000000016 00000 н. 0000006080 00000 н. 0000006194 00000 н. 0000007065 00000 н. 0000007200 00000 н. 0000007342 00000 н. 0000007770 00000 н. 0000008204 00000 н. 0000008318 00000 н. 0000009609 00000 н. 0000010765 00000 п. 0000011897 00000 п. 0000012827 00000 п. 0000013879 00000 п. 0000015003 00000 п. 0000015544 00000 п. 0000016105 00000 п. 0000016618 00000 п. 0000016893 00000 п. 0000017355 00000 п. 0000018504 00000 п. 0000019629 00000 п. 0000019708 00000 п. 0000019821 00000 п. 0000019938 00000 п. 0000031289 00000 п. 0000031367 00000 п. 0000031446 00000 п. 0000031543 00000 п. 0000031692 00000 п. 0000032018 00000 п. 0000032073 00000 п. 0000032189 00000 п. 0000032224 00000 п. 0000032302 00000 п. 0000092219 00000 п. 0000092549 00000 п. 0000092615 00000 п. 0000092731 00000 н. 0000092766 00000 п. 0000092844 00000 п. 0000103868 00000 н. 0000104199 00000 п. 0000104265 00000 н. 0000104381 ​​00000 п. 0000104416 00000 н. 0000104494 00000 н. 0000119293 00000 н. 0000119624 00000 н. 0000119690 00000 н. 0000119806 00000 н. 0000119884 00000 н. 0000119965 00000 н. 0000120045 00000 н. 0000120185 00000 н. 0000120334 00000 н. 0000120660 00000 н. 0000120715 00000 н. 0000120831 00000 н. 0000120909 00000 н. 0000120988 00000 н. 0000121106 00000 н. 0000121255 00000 н. 0000121570 00000 н. 0000121625 00000 н. 0000121741 00000 н. 0000121866 00000 н. 0000121901 00000 н. 0000121979 00000 н. 0000130910 00000 н. 0000131241 00000 н. 0000131307 00000 н. 0000131423 00000 п. 0000131458 00000 н. 0000131536 00000 н. 0000138182 00000 н. 0000138513 00000 н. 0000138579 00000 н. 0000138695 00000 н. 0000138730 00000 н. 0000138808 00000 н. 0000146143 00000 н. 0000146474 00000 н. 0000146540 00000 н. 0000146656 00000 н. 0000146691 00000 н. 0000146769 00000 н. 0000155825 00000 н. 0000156156 00000 н. 0000156222 00000 н. 0000156338 00000 н. 0000156462 00000 н. 0000156532 00000 н. 0000156614 00000 н. 0000160088 00000 н. 0000160355 00000 н. 0000160520 00000 н. 0000160547 00000 н. 0000160846 00000 н. 0000160916 00000 п. 0000161000 00000 н. 0000164583 00000 н. 0000164856 00000 н. 0000165028 00000 н. 0000165055 00000 н. 0000165356 00000 н. 0000167414 00000 н. 0000167794 00000 н. 0000168226 00000 н. 0000178178 00000 н. 0000178455 00000 н. 0000178921 00000 н. 0000191041 00000 н. 0000191332 00000 н. 0000191825 00000 н. 0000200535 00000 н. 0000200809 00000 н. 0000201208 00000 н. 0000216045 00000 н. 0000216084 00000 н. 0000216162 00000 н. 0000216197 00000 н. 0000216275 00000 н. 0000218934 00000 п. 0000252768 00000 н. 0000253099 00000 н. 0000253165 00000 н. 0000253282 00000 н. 0000255941 00000 н. 0000258600 00000 н. 0000292434 00000 н. 0000764410 00000 н. 0000764733 00000 н. 0000764811 00000 н. 0000764846 00000 н. 0000764924 00000 н. 0000911786 00000 н. 0000912117 00000 н. 0000912183 00000 н. 0000912299 00000 н. 0000912334 00000 н. 0000912412 00000 н. 0000918284 00000 п. 0000925596 00000 н. 0000925936 00000 н. 0000926002 00000 н. 0000926119 00000 п. 0000926154 00000 н. 0000926232 00000 н. 0000943097 00000 н. 0000943426 00000 н. 0000943492 00000 н. 0000943608 00000 н. 0000943686 00000 п. 0000943811 00000 п. 0000944081 00000 п. 0000944159 00000 н. 0000944429 00000 н. 0000951617 00000 н. 0001863058 00000 п. 0001868930 00000 п. 0001874802 00000 п. 0001882114 00000 п. 0003120850 00000 п. 0003126878 00000 п. 0003729722 00000 н. 0003730589 00000 п. 0003730667 00000 п. 0003730792 00000 п. 0003731062 00000 п. 0003731140 00000 п. 0003731218 00000 п. 0003731296 00000 п. 0003731413 00000 п. 0003731562 00000 п. 0003731889 00000 п. 0003731944 00000 п. 0003732060 00000 п. 0003732138 00000 п. 0003732401 00000 п. 0003732681 00000 п. 0003732759 00000 п. 0003732874 00000 п. 0003733141 00000 п. 0003733219 00000 п. 0003733342 00000 п. 0003733609 00000 п. 0003733687 00000 п. 0003733952 00000 п. 0003734030 00000 п. 0003734423 00000 п. 0003734501 00000 п. 0003734797 00000 п. 0003734875 00000 п. 0003735171 00000 п. 0003735249 00000 п. 0003735546 00000 п. 0003735624 00000 п. 0003735894 00000 п. 0003735972 00000 н. 0003736242 00000 п. 0003736320 00000 п. 0003736617 00000 п. 0003736695 00000 п. 0003736963 00000 п. 0003747850 00000 п. 0003758737 00000 п. 0003760764 00000 п. 0003920429 00000 п. 0003921407 00000 п. 0003922385 00000 п. 0003926120 00000 п. 0004151755 00000 п. 0004158567 00000 п. 0004165379 00000 п. 0004171078 00000 п. 0004366325 00000 п. 0004367602 00000 п. 0004368879 00000 п. 0004375507 00000 п. 0004536987 00000 п. 0000004736 00000 н. трейлер ] / Назад 15813213 >> startxref 0 %% EOF 837 0 объект > поток h ތ SLSWν - RympVD) * baB & nseXȚ2Q | fV.0h_xā1% MB {uF38д & 5nE [0 "l # 4N _%; HrT; 4o {k | xԡ \ s􆊻K 硟? ZzP

-N [> avYT & Pl? 25 | ٤M; 4W? ز n ߑ rl ږ qOJA ڙ = {* kBW = {* kBW = [tznU * lǣKKNv6g '' / lŎ'1a [TTOfK3 pR9dt> x ~ 5Q * yF.zL.B h / DS * HQPNhC RZ & D / & Cb ~ i $ B

Как мультиметр измеряет сопротивление

Автор: Шаан

Как сотрудник Amazon я зарабатываю на соответствующих покупках

С технической точки зрения электрические приборы должны облегчить работу, но иногда это невозможно, и выяснение того, как какая-то работа может заставить ваш разум вращаться и подавлять вас.В этой статье мы рассмотрим все, что касается мультиметра, в попытке разгадать этот прибор и, в частности, выяснить, как этот мультиметр используется для определения сопротивления и, таким образом, выяснить его использование.

Мультиметры и сопротивление

Мультиметр - это электронный прибор, который объединяет несколько функций измерения в одну, отсюда и название «мультиметр». Другими словами, он служит универсальным магазином для всех ваших электронных потребностей. Его можно использовать для измерения сопротивления, тока или напряжения, и по этой причине его также называют вольт-ом-миллиметром или ВОМ.Он портативный и обычно имеет цифровой дисплей для считывания напряжения-тока или сопротивления. Служит для обнаружения неисправностей и комплексной диагностики. Они используются для устранения проблем в приборах, двигателях и цепях.

Электрическое сопротивление - это сопротивление устройства протеканию тока. На сопротивление цепи или устройства влияют несколько факторов, в том числе материал, толщина и длина. Эти факторы важны для определения того, является ли материал хорошим проводником или плохим проводником, или, другими словами, электрическим изолятором или электрическим проводником.Сопротивление обычно измеряется в омах и обозначается Ω.

Сопротивление может быть получено из напряжения и заданного тока, которые известны с использованием закона Ома, или его можно измерить с помощью простого прибора, такого как омметр, или составного прибора, такого как мультиметр. Резистор - это электрический компонент, который препятствует прохождению тока. Существуют различные виды резисторов; некоторые из них являются фиксированными, а другие - переменными.

Типы мультиметров

Существуют аналоговые и цифровые мультиметры.Аналоговые мультиметры полезны при обнаружении медленных изменений напряжения, поскольку вы можете видеть, как стрелка постепенно перемещается по шкале. Однако они могут оказаться сложными для получения точных результатов, и поэтому большинство пользователей предпочитают использовать цифровые мультиметры. Поэтому большинство используемых в настоящее время мультиметров являются цифровыми и обеспечивают более высокую точность и надежность.

Части мультиметра

Штатный мультиметр состоит из следующих частей: дисплея, кнопок, поворотного переключателя и входных разъемов.Дисплей показывает показания, а также действует как дисплей для входных измерений. Кнопки различаются в зависимости от используемой модели и выполняют различные функции. Поворотный переключатель или циферблат, как его чаще называют, используется для выбора значений измерения. Входные гнезда обеспечивают порт для подключения проводов. Провода представляют собой проводники между тестируемым устройством и мультиметром.

Как измерить сопротивление с помощью мультиметра

  1. Если измеряемый компонент каким-либо образом подключен к источнику питания, выключите источник питания.
  2. Измеряемый объект должен быть отключен от любых существующих цепей, так как мультиметр работает путем подачи напряжения на измеряемый объект.
  3. Вставьте красный провод в положительный входной разъем, а черный провод - в отрицательный входной разъем.
  4. Сначала поверните шкалу на самое низкое значение омического сопротивления в омической области, затем отрегулируйте шкалу на сопротивление, большее, чем измеряемое, для достижения оптимальной чувствительности.
  5. Диапазон составляет от 200 Ом до 2 мегаом

Таким образом, для измерения сопротивления 1 Ом установите шкалу на 20 Ом

Назначение

Мультиметры выполняют множество функций, в том числе

Лучшие бюджетные мультиметры

Итак Имея всю эту новообретенную информацию обо всем, мультиметр может столкнуться с дилеммой, какой мультиметр лучше всего подходит для ваших нужд.Список довольно длинный, но некоторые попадают в пятерку лучших. Это лучшие доступные бюджетные мультиметры.

К ним относятся:

Как проверить сопротивление заземления с помощью мультиметра

Мультиметр также можно использовать для определения сопротивления заземления. Электричество стремится найти путь наименьшего сопротивления к земле. Поэтому для определения безопасности жизненно важно регулярно измерять сопротивление системы заземления. Система заземления должна иметь сопротивление не более 25 Ом. Неправильное заземление опасно и может сделать ваш дом уязвимым для пожара, поэтому важно часто проверять заземление.

Определение сопротивления заземления:

  • Подключите щупы мультиметра к измерителю, красный к положительному разъему, а черный провод к отрицательному разъему.
  • Отключите любой ток, ранее протекавший в цепи.
  • Установите мультиметр на Ом.
  • . Подключите красный провод к нейтрали.
  • . Прикоснитесь черным проводом к порту заземления в розетке.

. Как выбрать мультиметр.

. Чтобы упростить поиск мультиметра, вот несколько вещей, которые следует учитывать при покупке.

Проверьте имеющиеся в наличии провода зонда и определите, какой из них лучше всего соответствует вашим потребностям.Ваш выбор варьируется между тестовыми пробниками, зажимами из кожи аллигатора и крючками для микросхем. В зависимости от того, каким прибором измеряется сопротивление, выбор должен подходить как перчатка.

Проверьте диапазон сопротивления измерителя, чтобы убедиться, что он работает с измеряемым элементом. Убедитесь, что он дает вам достаточно места для эффективного измерения сопротивления.

Определите, какие другие дополнительные функции были бы полезны в вашем мультиметре, и обязательно выберите измеритель, отвечающий этим требованиям. Хотя это может не помешать сделке, если вы можете использовать мультиметр, который измеряет непрерывность и емкость, то почему бы и нет.

Как и во всех необходимых покупках, цена играет жизненно важную роль при принятии решения, какой мультиметр выбрать. Выбранный вами мультиметр не должен вдавить ваши карманы, так как существует широкий выбор мультиметров, доступных для покупки во всех ценовых диапазонах.

Безопасность

Информацию о мерах безопасности см. В руководстве пользователя. Кроме того, в целях безопасности держите пальцы подальше от любых токопроводящих частей устройства и беритесь только за пластмассовые или изолированные области. Когда мультиметр используется для проверки источников питания большой мощности, в качестве меры предосторожности следует использовать защитные очки.Часто проверяйте свою проводку на предмет повреждений, чтобы предотвратить случайное короткое замыкание или другие несчастные случаи.

Если вам понравилась эта статья, вас также заинтересуют:

Омметр Применение | Основные концепции и испытательное оборудование

Детали и материалы

  • Мультиметр, цифровой или аналоговый
  • Резисторы в ассортименте (каталог Radio Shack № 271-312 - ассортимент из 500 штук)
  • Выпрямительный диод (1N4001 или аналог; каталожный номер Radio Shack 276-1101)
  • Фотоэлемент из сульфида кадмия (Каталожный номер Radio Shack 276-1657)
  • Макетная плата (каталог Radio Shack № 276-174 или эквивалент)
  • Перемычки
  • Бумага
  • Карандаш
  • Стакан воды
  • Соль поваренная

Этот эксперимент описывает, как измерить электрическое сопротивление нескольких объектов.

Вам не нужно обладать всеми перечисленными выше предметами, чтобы эффективно изучать сопротивление.

И наоборот, вам не нужно ограничивать свои эксперименты этими элементами.

Однако убедитесь, что никогда не измеряет сопротивление каких-либо электрически «находящихся под напряжением» объектов или цепей.

Другими словами, не пытайтесь измерить сопротивление батареи или любого другого источника значительного напряжения с помощью мультиметра, настроенного на функцию сопротивления («Ом»).

Несоблюдение этого предупреждения может привести к повреждению прибора и даже травме.

Перекрестные ссылки

Уроки электрических цепей , том 1, глава 1: «Основные концепции электричества»

Уроки электрических цепей , том 1, глава 8: «Схемы измерения постоянного тока»

Цели обучения

  • Определение и понимание «электрической непрерывности»
  • Определение и понимание «электрически общих точек»
  • Как измерить сопротивление
  • Характеристики сопротивления: существует между двумя точками
  • Выбор подходящего диапазона расходомера
  • Относительная проводимость различных компонентов и материалов

Иллюстрация

Инструкции

Сопротивление - это мера электрического «трения» при движении зарядов по проводнику.

Он измеряется в единицах «Ом», которые обозначаются заглавной греческой буквой омега (Ом).

Установите мультиметр на максимально возможный диапазон сопротивления. Функция сопротивления обычно обозначается символом единицы измерения сопротивления: греческой буквой омега (Ом) или иногда словом «ом».

Соедините два тестовых щупа глюкометра. Когда вы это сделаете, измеритель должен зарегистрировать сопротивление 0 Ом.

Если вы используете аналоговый измеритель, вы заметите, что игла отклоняется на полную шкалу, когда зонды соприкасаются вместе, и возвращается в исходное положение, когда зонды разводятся.

Шкала сопротивления аналогового мультиметра напечатана в обратном порядке по сравнению с другими шкалами: нулевое сопротивление указано в крайней правой части шкалы, а бесконечное сопротивление указано в крайней левой части.

На аналоговом мультиметре также должна быть небольшая регулировочная ручка или «колесико», чтобы откалибровать его на «нулевое» сопротивление.

Соедините измерительные щупы вместе и перемещайте эту регулировку до тех пор, пока стрелка не будет точно указывать на ноль на правом конце шкалы.

Хотя ваш мультиметр может предоставлять количественные значения измеренного сопротивления, он также полезен для качественных тестов на непрерывность : независимо от того, существует ли постоянное электрическое соединение от одной точки к другой.

Вы можете, например, проверить целостность отрезка провода, подключив щупы измерителя к противоположным концам провода, и проверить, движется ли стрелка на полную шкалу.

Что бы мы сказали о куске провода, если бы стрелка омметра вообще не двигалась, когда щупы были подключены к противоположным концам?

Как измерить сопротивление

Цифровые мультиметры

, установленные в режим «сопротивления», указывают на разрыв цепи, отображая на дисплее некоторую нечисловую индикацию.

На некоторых моделях указано «OL» (разомкнутый контур), на других - пунктирные линии.

Используйте свой измеритель, чтобы определить непрерывность между отверстиями на макетной плате : устройство, используемое для временного построения цепей, где клеммы компонентов вставляются в отверстия на пластиковой решетке, металлические пружинные зажимы под каждым отверстием соединяют одни отверстия с другими.

Используйте небольшие кусочки сплошного медного провода 22-го калибра, вставленные в отверстия на макетной плате, чтобы подключить измеритель к этим пружинным зажимам, чтобы можно было проверить целостность цепи:

Преемственность и общность

Важным понятием в электричестве, тесно связанным с непрерывностью электрической цепи, является понятие точек, являющихся электрически общими друг с другом.

Электрически общие точки - это точки соприкосновения с устройством или в цепи, между которыми имеется пренебрежимо малое (очень маленькое) сопротивление.

Таким образом, мы могли бы сказать, что точки в столбце макета (вертикальные на иллюстрациях) электрически общие друг с другом, потому что между ними существует электрическая непрерывность .

И наоборот, точки макета внутри ряда (горизонтальные на иллюстрациях) электрически не являются общими, потому что между ними нет непрерывности.

Непрерывность описывает, что находится между точками соприкосновения, в то время как общность описывает, как сами точки связаны друг с другом.

Подобно целостности, общность - это качественная оценка, основанная на относительном сравнении сопротивления между другими точками цепи.

Это важная концепция, которую нужно усвоить, потому что есть определенные факты, касающиеся напряжения по отношению к электрически общему току, которые ценны при анализе цепи и поиске и устранении неисправностей, первая из которых заключается в том, что никогда не будет существенного падения напряжения между точками, электрически общими друг с другом.

Как измерить сопротивление резистора?

Выберите резистор 10 000 Ом (10 кОм) из своего ассортимента запчастей.

Это значение сопротивления обозначается серией цветных полос: коричневого, черного, оранжевого, а затем другого цвета, представляющего точность резистора, золотого (+/- 5%) или серебряного (+/- 10%).

Некоторые резисторы не имеют цвета для точности, что означает +/- 20%. Другие резисторы используют пять цветных полос для обозначения их значения и точности, и в этом случае цвета для резистора 10 кОм будут коричневым, черным, черным, красным и пятым цветом для точности.

Подключите щупы измерителя к резистору как таковому и отметьте его показание на шкале сопротивления:

Если стрелка указывает очень близко к нулю, вам нужно выбрать более низкий диапазон сопротивления на измерителе, так же, как вам нужно было выбрать подходящий диапазон напряжения при считывании напряжения батареи.

Если вы используете цифровой мультиметр, вы должны увидеть на дисплее числовую цифру, близкую к 10, с маленьким символом «k» с правой стороны, обозначающим метрический префикс для «килограммов» (тысяч).

Некоторые цифровые измерители устанавливаются вручную и требуют соответствующего выбора диапазона, как и аналоговый измеритель.

Если у вас такой, поэкспериментируйте с разными положениями переключателя диапазонов и посмотрите, какое из них дает вам лучшую индикацию.

Попробуйте поменять местами подключения измерительного щупа на резисторе. Это вообще меняет показания счетчика?

Что это говорит нам об сопротивлении резистора? Что произойдет, если вы прикоснетесь к резистору только одним щупом?

Что это говорит нам о природе сопротивления и как оно измеряется?

Как это соотносится с измерением напряжения, и что произошло, когда мы попытались измерить напряжение батареи, прикоснувшись к батарее только одним датчиком?

При прикосновении щупов измерителя к клеммам резистора старайтесь не прикасаться кончиками обоих щупов к пальцам.

Если вы это сделаете, вы будете измерять параллельную комбинацию резистора и вашего собственного тела, что будет иметь тенденцию делать показания измерителя ниже, чем должны быть!

При измерении резистора 10 кОм эта ошибка будет минимальной, но может быть более серьезной при измерении резистора других номиналов.

Вы можете безопасно измерить сопротивление собственного тела, удерживая один наконечник датчика пальцами одной руки, а другой наконечник датчика - пальцами другой руки.

Примечание: будьте очень осторожны с щупами, так как они часто заостряются до острия.

Держите наконечники щупов по всей их длине, а не в точках! Возможно, вам придется снова отрегулировать диапазон измерителя после измерения резистора 10 кОм, поскольку сопротивление вашего тела, как правило, превышает 10000 Ом из рук в руки.

Попробуйте смочить пальцы водой и повторно измерить сопротивление глюкометром.

Как это влияет на индикацию? Попробуйте смочить пальцы соленой водой, приготовленной из стакана воды и поваренной соли, и повторно измерить сопротивление.

Как это влияет на сопротивление вашего тела, измеряемое глюкометром?

Сопротивление - это мера трения, возникающего при прохождении заряда через объект.

Чем больше сопротивление между двумя точками, тем труднее зарядам перемещаться (течь) между этими двумя точками.

Учитывая, что поражение электрическим током вызывается большим потоком зарядов через тело человека, а повышенное сопротивление тела действует как предохранитель, затрудняя прохождение зарядов через нас, что мы можем узнать об электробезопасности по полученным показаниям сопротивления мокрыми пальцами?

Вода увеличивает или снижает опасность поражения людей электрическим током?

Измерение сопротивления других материалов

Измерить сопротивление выпрямительного диода аналоговым измерителем.Попробуйте поменять местами подключения измерительного щупа к диоду и повторно измерить сопротивление.

Что вам примечательного в диоде, особенно в отличие от резистора?

Возьмите лист бумаги и нарисуйте на нем очень толстую черную отметку карандашом (не ручкой!).

Измерьте сопротивление на черной полосе с помощью измерителя, поместив наконечники щупа на каждый конец метки следующим образом:

Сдвиньте наконечники щупов ближе друг к другу на черной метке и обратите внимание на изменение значения сопротивления.

Увеличивается или уменьшается при уменьшении расстояния между датчиками?

Если результаты противоречат друг другу, вам необходимо перерисовать отметку более толстыми карандашными штрихами, чтобы она была одинаковой по плотности.

Что это говорит вам о зависимости сопротивления от длины проводящего материала?

Подключите глюкометр к клеммам фотоэлемента из сульфида кадмия (CdS) и измерьте изменение сопротивления, вызванное различиями в освещенности.

Как и в случае со светоизлучающим диодом (LED) в эксперименте с вольтметром, вы можете использовать перемычки типа «крокодил» для соединения с компонентом, оставляя руки свободными, чтобы удерживать фотоэлемент на источнике света и / или менять диапазоны метров:

Поэкспериментируйте с измерением сопротивления нескольких различных типов материалов, только не пытайтесь измерить что-либо, что производит значительное напряжение, например, аккумулятор.

Предлагаемые материалы для измерения: ткань, пластик, дерево, металл, чистая вода, грязная вода, соленая вода, стекло, алмаз (на бриллиантовом кольце или другом ювелирном изделии), бумага, резина и масло.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

% PDF-1.6 % 426 0 объект > эндобдж xref 426 163 0000000016 00000 н. 0000005750 00000 н. 0000005887 00000 н. 0000006101 00000 п. 0000006145 00000 н. 0000006181 00000 п. 0000006656 00000 н. 0000007213 00000 н. 0000007365 00000 н. 0000007402 00000 н. 0000007516 00000 н. 0000007628 00000 н. 0000007877 00000 н. 0000008397 00000 н. 0000009633 00000 н. 0000010819 00000 п. 0000011423 00000 п. 0000011835 00000 п. 0000012095 00000 п. 0000012528 00000 п. 0000012783 00000 п. 0000013392 00000 п. 0000014527 00000 п. 0000015739 00000 п. 0000016813 00000 п. 0000017893 00000 п. 0000018949 00000 п. 0000019956 00000 п. 0000022606 00000 п. 0000057210 00000 п. 0000071764 00000 п. 0000109524 00000 н. 0000111929 00000 н. 0000114334 00000 н. 0000123070 00000 н. 0000146506 00000 н. 0000150860 00000 н. 0000151136 00000 н. 0000151207 00000 н. 0000151378 00000 н. 0000151405 00000 н. 0000151706 00000 н. 0000151778 00000 н. 0000151934 00000 н. 0000152042 00000 н. 0000152099 00000 н. 0000152214 00000 н. 0000152271 00000 н. 0000152416 00000 н. 0000152473 00000 н. 0000152600 00000 н. 0000152658 00000 н. 0000152824 00000 н. 0000152918 00000 н. 0000152975 00000 н. 0000153067 00000 н. 0000153230 00000 н. 0000153388 00000 н. 0000153446 00000 н. 0000153637 00000 н. 0000153814 00000 н. 0000153988 00000 н. 0000154045 00000 н. 0000154173 00000 н. 0000154346 00000 н. 0000154445 00000 н. 0000154502 00000 н. 0000154604 00000 н. 0000154781 00000 н. 0000154921 00000 н. 0000154978 00000 н. 0000155141 00000 п. 0000155198 00000 н. 0000155332 00000 н. 0000155390 00000 н. 0000155493 00000 н. 0000155550 00000 н. 0000155719 00000 н. 0000155823 00000 н. 0000155880 00000 н. 0000155992 00000 н. 0000156102 00000 н. 0000156159 00000 н. 0000156313 00000 н. 0000156370 00000 н. 0000156480 00000 н. 0000156537 00000 н. 0000156595 00000 н. 0000156732 00000 н. 0000156789 00000 н. 0000156846 00000 н. 0000156904 00000 н. 0000156963 00000 н. 0000157066 00000 н. 0000157123 00000 н. 0000157240 00000 н. 0000157299 00000 н. 0000157410 00000 н. 0000157467 00000 н. 0000157524 00000 н. 0000157581 00000 н. 0000157795 00000 н. 0000157918 00000 п. 0000157975 00000 п. 0000158175 00000 н. 0000158350 00000 н. 0000158408 00000 н. 0000158547 00000 н. 0000158606 00000 н. 0000158663 00000 н. 0000158721 00000 н. 0000158915 00000 н. 0000158972 00000 н. 0000159137 00000 н. 0000159194 00000 н. 0000159358 00000 н. 0000159418 00000 н. 0000159629 00000 н. 0000159686 00000 н. 0000159743 00000 н. 0000159802 00000 н. 0000159905 00000 н. 0000159962 00000 н. 0000160131 00000 п. 0000160188 00000 п. 0000160375 00000 н. 0000160514 00000 н. 0000160571 00000 н. 0000160720 00000 н. 0000160855 00000 н. 0000160913 00000 н. 0000161096 00000 н. 0000161153 00000 н. 0000161210 00000 н. 0000161267 00000 н. 0000161325 00000 н. 0000161383 00000 н. 0000161490 00000 н. 0000161547 00000 н. 0000161698 00000 н. 0000161819 00000 н. 0000161877 00000 н. 0000162011 00000 н. 0000162124 00000 н. 0000162181 00000 н. 0000162239 00000 н. 0000162406 00000 н. 0000162463 00000 н. 0000162629 00000 н. 0000162687 00000 н. 0000162744 00000 н. 0000162801 00000 н. 0000162943 00000 н. 0000163001 00000 н. 0000163155 00000 н. 0000163303 00000 н. 0000163361 00000 н. 0000163498 00000 н. 0000163556 00000 н. 0000163719 00000 н. 0000163777 00000 н. 0000163834 00000 н. 0000003633 00000 н. трейлер ] >> startxref 0 %% EOF 588 0 объект > поток д-е.JEb

Расширенные концепции заземления - Обзор прибора для измерения сопротивления земли и удельного сопротивления почвы

Общие Описание

Умная земля Мультиметр (SGM) - это многофункциональный прибор с компьютерным управлением. для измерений системы заземления. Он состоит из оборудования (показано выше) и программного обеспечения (WinSGM). Для подробного описание оборудования и принадлежностей SGM нажмите на Компоненты кнопка.Программное обеспечение WinSGM и различные функции измерения описано здесь.

Программное обеспечение WinSGM

WinSGM Программное обеспечение контролирует работу интеллектуального наземного мультиметра. это способен моделировать исследуемую систему заземления и соотносить измерения, полученные с помощью оборудования SGM (показано выше) для Цель определения параметров системы заземления.WinSGM может быть установлен на любой персональный компьютер Windows ™. (Windows Поддерживаются операционные системы 98, NT, ME и XP). WinSGM имеет полный набор графический пользовательский интерфейс , который позволяет настраивать параметры измерения и предоставляет подробные отчеты о процессе измерения и результатах анализа.

Настоящая версия программного обеспечения WinIGS обеспечивает 10 функций измерения:

1.Земля Измерение импеданса
2. Измерение удельного сопротивления грунта
3. Измерение сопротивления земли башни
4. Измерение напряжения прикосновения
5. Измерение ступенчатого напряжения
6. Измерение импеданса заземляющего покрытия
7. Измерение передаточного напряжения
8. Измерение низкого импеданса / целостности цепи
9 . Падение потенциала Метод измерения
10. Функция осциллографа

Эти измерения функции описаны ниже.

1. Измерение сопротивления заземления

Полное сопротивление заземления функция измерения может быть применена к любой существующей системе заземления, объекта, находящегося под напряжением или обесточенного. Он измеряет сопротивление заземления. системы, состоящей из всех соединенных между собой заземляющих электродов а также близлежащие заземления, соединенные экраном и нулевым проводом. В Принцип работы этой функции показан на рисунке 1.SGM генерирует напряжение переменной полярности на черном и красные клеммы. Черная клемма подключена к тестируемой земле. а красная клемма подключена к вспомогательному заземляющему щупу. Как в результате между тестируемой землей и вспомогательной землей циркулирует ток. электрод. Циркулирующий ток создает потенциальное распределение на почве. SGM анализирует потенциал почвы в шести точках через шесть датчики напряжения установлены в шести местах вблизи земли под тестом.Кроме того, SGM контролирует вводимый электрический ток. Необработанные данные измерений состоят из разностей потенциалов земли. (GPD) между тестируемой системой заземления и шестью пробниками напряжения из-за тока, подаваемого SGM. Исходя из этих данных, импеданс тестируемой системы заземления извлекается с использованием методов оценки и методы исправления ошибок. Измеренное сопротивление заземления система получается как функция частоты.Расчетное сопротивление отображается на графике зависимости величины импеданса и фазы от частоты.

Рисунок 1


Обратите внимание, что измеренное сопротивление заземления представляет собой комбинацию импеданса тестируемой системы заземления параллельно с сопротивлением к заземление всех проводов экрана, нейтральных проводов и других заземленных металлических конструкции, подключенные к тестируемой системе заземления.Оценка алгоритм "подгоняет" измерения к модели заземления. система, экранированные провода, нейтрали и т. д. Тип и количество неизвестны экранированных проводов, нейтрали и т. д. Та же процедура оценки также обеспечивает статистическую характеристику точности измерения. В частности, ожидаемая ошибка измерения по сравнению с достоверностью уровень вычисляется и отображается. Возможен статистический анализ потому что для каждого измерения собирается большое количество данных (примерно 70 000 точек данных с использованием настроек по умолчанию).

2. Измерение удельного сопротивления почвы

Удельное сопротивление грунта функция основана на расширении четырехконтактного метода. Конкретно, SGM может проводить одновременные измерения на девяти датчиках равномерно расположены по линии на поверхности почвы. Порядок измерения проиллюстрирован на рисунке 2. Измерения, полученные от девяти выводы обрабатываются алгоритмами исправления ошибок и оценки в для построения двухслойной модели грунта.Удельные сопротивления приводятся два слоя почвы и толщина верхнего слоя почвы. Почва измерения удельного сопротивления также характеризуются ожидаемой ошибкой по сравнению с уровнем уверенности. Для измерения удельного сопротивления грунта измеритель отображает уровень достоверности для динамически выбираемой границы ошибки (в зависимости от конкретного случая). Результаты отображаются в обоих таблицах. и графическая форма.

Рисунок 2 Стандартное расположение зонда для измерения удельного сопротивления почвы
(стандартное расположение на расстоянии 10 футов)


Почвы в целом демонстрируют сложные вариации удельного сопротивления даже в пределах относительно небольшая территория (т.е. несколько сотен футов). Тем не менее, для дизайна Нам нужна управляемая модель почвы. Кроме того, почва модель должна быть измеримой. Двухслойная модель грунта отвечает обоим этим требованиям. требования. Могут быть построены более сложные модели, например, содержащие три и более слоев почвы. Однако точно Измерьте различные слои с помощью зондов, размещенных на поверхности земля. Извлечение многослойной модели грунта (более двух слоев) от этих измерений характерна очень высокая погрешность.Этот означает, что результаты ненадежны. Скучные образцы могут обеспечить эта информация, если количество образцов статистически значимо. Это означает, что необходимо проделать большое количество отверстий для значимого измерение, что приводит к относительно высокой стоимости измерения.


3. Измерение сопротивления заземления опоры

Башня земля Опция измерителя сопротивления измеряет сопротивление заземления находящегося под напряжением или обесточенная опора линии электропередачи.Экранированные провода могут быть подключены к земле вышки во время измерений. Типичная схема измерения показан на рисунке 3. SGM подает ток в опору. заземления и измеряет разность потенциалов земли (GPD) между заземление башни и шесть датчиков напряжения, установленных вокруг башни. Эти данные используются для вычисления параллельной комбинации земли башни сопротивление и импеданс в экране линии передачи провода.Алгоритм идентификации определяет вклад экранирует провода и исключает этот вклад из общей измеренной сопротивление. Алгоритм основан на наблюдении, что щит сопротивление провода преимущественно реактивное, в то время как сопротивление заземления опоры резистивный. Кроме того, сопротивление и реактивное сопротивление экранирующего провода являются функциями частоты. Алгоритм использует эту частоту зависимость для извлечения сопротивления заземления опоры из измерения данные.Обратите внимание, что никаких знаний о параметрах экранированного провода не требуется. Алгоритм также предоставляет статистические показатели измерения. точность, которая выражается в терминах ожидаемой ошибки по сравнению с достоверностью уровень. Статистический анализ возможен, так как счетчик получает большой количество данных (обрабатывается около 70 000 отсчетов напряжения и тока). Представленные результаты состоят из импеданса заземления опоры, отображаемого как функция частоты и ошибки измерения в зависимости от достоверности уровень.

Рисунок 3. Установка SGM для измерения сопротивления заземления опоры.
Для наглядности показаны только синие датчики напряжения.


4. Измерение напряжения прикосновения

Эта функция измеряет фактическое напряжение прикосновения на подстанции в зависимости от неисправности Текущий. Измерение выполняется в шести точках рядом с заземлением. система.Типичная схема измерения показана на рисунке 1.4. Необходимым входом для этой функции является ток повреждения, доступный на расположение системы заземления. При анализе данных учитывается влияние близости электрода возвратного тока на измеряемый напряжения прикосновения. Для этого требуются дополнительные входные данные. координаты датчиков напряжения, электрода возвратного тока и примерный размер и форма системы заземления.


Рисунок 4. Типовая схема зонда для измерения напряжения прикосновения


5. Измерение ступенчатого напряжения

Эта функция измеряет фактическое ступенчатое напряжение на подстанции как функция тока повреждения. Измерение выполняется в выбранной пользователем точке рядом с заземлением. система. Типичная схема измерения показана на рисунке 1.5. Требуемые входные данные - это ток короткого замыкания, доступный на месте. системы заземления, координаты щупов напряжения, тока обратный электрод, а также примерный размер и форма заземления. система.

Рисунок 5: Типовое расположение пробников для измерения ступенчатого напряжения


6. Измерение импеданса заземляющего покрытия

Эта функция измеряет сопротивление заземляющего коврика без отключения экрана или нейтрали провода, которые могут быть прикреплены к заземляющему мату.Настройка и подключения аналогично измерениям импеданса земли. Типичное измерение устройство показано на рисунке 1.6. Измерение обеспечивает сопротивление заземляющего покрытия как функция частоты по выбранному пользователем частотный диапазон.


Рисунок 6: Схема расположения зонда для измерения импеданса заземляющего покрытия


7.Измерение переходного напряжения

Эта функция измеряет напряжение передачи в выбранной пользователем точке или заземление рядом с заземлением тестируемой системы в зависимости от тока повреждения. Типичное измерение Расположение показано на Рисунке 1.7. Обязательными входными данными являются доступный ток короткого замыкания в месте расположения системы заземления, координаты токового возвратного электрода и примерный размер и расположение системы заземления.


Рисунок 7: Схема расположения пробников для измерения передаточного напряжения к ближнему забору


8. Измерение низкого сопротивления / целостности цепи

Эта функция измеряет сопротивление между любыми двумя выбранными пользователем точками системы заземления. Измерение может выполняться в системах заземления под напряжением. Точный результаты могут быть получены даже при наличии существенных внешних электромагнитный шум.Проиллюстрирована типичная схема измерения. на рисунке 1.8. Для этой функции необходимо установить токоограничивающий резистор. последовательно с красным электродом. Обратите внимание, что калибровка и тестирование для этого можно использовать комплект.


Рисунок 8 Иллюстрация установки SGM для измерений низкого импеданса / целостности цепи Использование блока тестирования и калибровки.


9.Падение потенциала Метод измерения

Эта функция позволяет использование SGM для измерения импеданса заземления с использованием падения потенциала метод. Требуемая настройка для этой функции - стандартное падение потенциала расположение зонда. В частности, токовый зонд размещается на расстоянии D от центра тестируемой системы. Типичная схема измерения проиллюстрировано на рисунке 1.9. Расстояние D должно быть не менее четырех до в пять раз больше самого длинного размера тестируемой системы.Один или больше датчики напряжения размещаются на расстоянии от центра системы при тестировании равным 0,62 раза D. Измеритель отображает соотношение напряжение зонда (относительно тестируемой системы заземления выше вводимый ток.

Рисунок 9. Установка SGM для измерения сопротивления заземления с использованием падения потенциала. Метод


10.Осциллограф Функция

Осциллограф функция позволяет использовать SGM в качестве шестиканального универсального система сбора данных о форме волны. Эта функция может использоваться для измерения существующие напряжения в системах заземления из-за наведенных напряжений, дисбаланса, катодной защиты и т. д. Таким образом, эта функция может быть отличный инструмент для исследования различных электромагнитных помех проблемы.

Утилизация Функции осциллографа довольно просты.Он включает в себя следующие шаги:

"Установите датчики напряжения (желтый и зеленый сборки) и подключите их к желаемые места для наблюдения.
"Подключите зеленую клемму к точке отсчета напряжения (обычно К земле, приземляться).
"Установите и подключите интеллектуальный наземный мультиметр к компьютеру через кабель RS232 (последовательный порт).
"Включите выключатель питания SGM, включите персональный компьютер и выполнить программу SGM.

На этом этапе существующие напряжения в контролируемых точках будут постоянно отображаться на экране ПК. Для хранения дисплеев следуйте предоставленным инструкциям. в разделе, где подробно описана эта функция.

См. Также Капюшон Паттерсон и Дьюар

Возврат на домашнюю страницу SGM

Тестер сопротивления заземления на 2 и 3 провода

Модель Triplett EG480 может измерять 2- и 3-проводное сопротивление заземления (в 3-х диапазонах) и напряжение заземления (200 В), а также функции мультиметра для измерения постоянного и переменного напряжения и сопротивления (200 кОм).К дополнительным функциям относятся: двойной ЖК-дисплей с подсветкой, удержание данных, автоматическое отключение питания и индикатор низкого заряда батареи. Категория безопасности CAT III 1000 В. Включает измерительные провода, (2) вспомогательные заземляющие стержни, (6) батарейки типа AA и чехол для переноски. 1 год гарантии.

Характеристики
  • Измеряет сопротивление заземления от 20 Ом до 2000 Ом
  • Двойной ЖК-дисплей с подсветкой
  • Функции мультиметра: напряжение переменного / постоянного тока и сопротивление
  • Удержание данных останавливает чтение на дисплее
  • Автоматическое отключение питания и индикатор низкого заряда батареи
  • Литой корпус для дополнительной прочности
  • В комплекте с защитным чехлом, измерительными проводами, (2) вспомогательными заземляющими стержнями, (6) батареями AA и чемоданом для переноски
  • Дополнительная модель с сертификатом соответствия до N.I.S.T.
  • Гарантия 1 год
  • Срок изготовления сертифицированной продукции NIST составляет 5-7 рабочих дней.
  • При размещении заказа укажите название компании, которое должно быть указано в сертификате. Без этой информации мы не сможем предоставить сертификат калибровки.
Технические характеристики
EG480
Сопротивление заземления 20 Ом, 200 Ом, 2000 Ом
Точность ± 2%
Разрешение 0.01 Ом
Напряжение заземления 200 В
Напряжение переменного / постоянного тока 750ACV / 1000VDC
Сопротивление 200 кОм
Непрерывность <40 Ом
Мощность (6) батарейки типа AA
Категория безопасности CAT III 1000 В
Размеры 7,8 x 3,62 x 2 дюйма (200 x 92 x 50 мм)
Масса 24.7 унций (700 г)

Сопротивление заземления - обзор

18.6.6 Электропитание и распределительное устройство

Основные характеристики, характеризующие систему электропитания, включают следующее:

Номинальное напряжение и соответствующие уровни изоляции

Ток короткого замыкания

Номинальный нормальный ток единиц оборудования

Система заземления

Национальные стандарты любой страны обычно рационализируются, чтобы включать один или два только уровни напряжения, тока, уровни неисправности и т. д.

Автоматический выключатель (или предохранитель в ограниченном диапазоне напряжений) - это единственная форма распределительного устройства, способная безопасно отключать все виды токов короткого замыкания, возникающих в энергосистеме.

Замыкания на землю в системах среднего напряжения могут создавать опасные уровни напряжения в установках низкого напряжения. Потребители низкого напряжения (и обслуживающий персонал подстанции) могут быть защищены от этой опасности следующим образом:

Ограничение величины токов замыкания на землю среднего напряжения

Уменьшение сопротивления заземления подстанции до минимально возможного значения

Создание эквипотенциальных условий на подстанции и в установке потребителя

Централизованное удаленное управление на основе систем SCADA (диспетчерский контроль и сбор данных) и последних достижений в области информационных технологий становится все более и более популярным. распространено в странах, в которых сложность взаимосвязанных систем оправдывает расходы.

Защита от поражения электрическим током и перенапряжения тесно связана с достижением эффективного (с низким сопротивлением) заземления и эффективного применения принципов эквипотенциальной среды. После предварительного анализа требований к питанию установки проводится исследование кабельной разводки и ее электрической защиты, начиная с источника установки, через промежуточные ступени и кончая конечными цепями.

Кабели и их защита на каждом уровне должны удовлетворять нескольким условиям одновременно, чтобы обеспечить безопасную и надежную установку, например.g., он должен:

выдерживать постоянный ток полной нагрузки и нормальные кратковременные сверхтоки

Не вызывать падения напряжения, которые могут привести к ухудшению рабочих характеристик определенных нагрузок, например , чрезмерно длительный период ускорения при запуске двигателя и т. д.

Кроме того, защитные устройства (автоматические выключатели или предохранители) должны:

Защищать кабели и шины от всех уровней перегрузки по току, вплоть до и включая токи короткого замыкания

Обеспечьте защиту людей от опасностей косвенного контакта, где длина цепей может ограничивать величину токов короткого замыкания, тем самым задерживая автоматическое отключение.

Роль распределительного устройства - электрическая защита, безопасная изоляция от токоведущих частей, а также местное или дистанционное переключение.

Электрическая защита обеспечивает (1) защиту элементов схемы от термических и механических нагрузок токов короткого замыкания, (2) защиту людей в случае нарушения изоляции и (3) защиту питаемых приборов и аппаратов (например, двигатели и др.).

Состояние изоляции, четко обозначенное утвержденным индикатором «отказоустойчивости», или видимое разделение контактов считаются соответствующими национальным стандартам многих стран.Функции управления распределительным устройством позволяют обслуживающему персоналу системы изменять загруженную систему в любой момент в соответствии с требованиями и включают в себя следующее: функциональный контроль (текущее переключение и т. Д.), Аварийное переключение и операции по техническому обслуживанию энергосистемы.

Выбор линейки автоматических выключателей определяется следующим: электрические характеристики установки, окружающая среда, нагрузки и необходимость дистанционного управления, а также предполагаемый тип телекоммуникационной системы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
