Как измерить сопротивление заземления своими руками?

Как измерить сопротивление заземлителя? Этим задается каждый начинающий электрик и хозяин дома, который хочет сделать эксплуатацию электричеством как можно более безопасной. В этой статье Вы узнаете из каких основных шагов состоит измерение сопротивления заземления.

Проверка заземления состоит из трех основных этапов:

  1. Проверка целостности сварочных, а также болтовых соединений конструкции
  2. Мониторинг сопротивления заземляющего контура
  3. Проверка удельного сопротивления грунта

Осуществить измерения можно посредством использования специальных приборов, а именно мегаомметров. Обратите внимание, что для безопасной эксплуатации электричества уровень сопротивления заземления должен отвечать требованиям, выдвинутым ПУЭ. Показатель варьируется в зависимости от типа оборудования. К примеру, для молниеотвода цифра должна быть не более, чем 10 Ом.

Для того, чтобы произвести проверку необходимо сперва осуществить замер сопротивления от заземленного объекта до ближайшего заземлителя.

В случае если расстояние достаточно невелико, то достаточно подсоединить измерительные провода к обеим точкам, после чего можно осуществлять измерения при помощи прибора.

В случаях, когда расстояние выше, тогда принято замерять сопротивление на участке от объекта до общей шины заземления. Определить соответствие нормативам можно очень просто, сделав замеры между шиной и наиболее близко расположенным заземлителем.

После этого, произведите измерение удельного сопротивления грунта. Осуществляется при помощи погруженных в него измерительных электродов, между ними и электродами заземляющего контура пропускается ток. Это позволяет определить способность грунта вбирать в себя электрический ток. Для того, чтобы показания были точными, замеры следует производить в сухую погоду либо же при низких температурах.

← Предыдущая статья Следующая статья →

Измерители сопротивления заземления

От состояния общего контура заземления здания, сооружения или других объектов с действующими электроустановками зависит не только безопасность обслуживающего персонала и проживающих людей в жилых помещениях.

Исправное состояние отдельных элементов системы заземления: общего контура, соединительных шин, проводов заземляющих корпуса электрооборудования и других составляющих, обеспечивает стабильную безаварийную работу электроустановок.

Металлические элементы контура заземления, особенно находящиеся под грунтом, подвергаются коррозии, конструкция постепенно разрушается и перестает выполнять свои функции по защите, оборудования и обслуживающего персонала. Поэтому требуется периодический контроль состояния системы заземления. Методика проверки последовательно описана в требованиях ПУЭ (Правила устройства электроустановок) Одним из важнейших параметров системы является сопротивление контура, для его измерения существует отработанная методика и специальные измерительные приборы. Читайте также статью ⇒ Заземление и зануление: назначение, отличие, особенности

Принцип действия заземления

Металлические корпуса оборудования на производственных предприятиях и бытовые приборы в жилых помещениях, по требованиям ПУЭ и других нормативных актов, руководящих документов подлежат заземлению.

Эта мера обеспечивает безопасность потребителей электроэнергии, пользователей бытовыми приборами и обслуживающий персонал электрооборудования.

Работает это следующим образом, при возникновении замыкания токопроводящей части фазного провода с элементами корпуса происходит выравнивание потенциалов всех замкнутых элементов. Напряжение между корпусом, фазой и заземляющим контуром становится одинаковым. Следовательно, нет разницы потенциалов между землей и полом в помещении. При прикосновении к корпусу оборудования ток не будет переткать с корпуса через человеческое тело в пол или другое оборудование, таким образом, исключается поражение электрическим током.

Основные требования к сопротивлению контура заземления на различных объектах

Одним из важнейших параметров системы заземления является сопротивление контура, контрольные измерения которого производится не реже чем один раз в год, после окончания монтажных работ. В сетях на промышленных объектах, где нейтрали понижающих трансформаторов, генераторов заземляются на общий контур заземления, в однофазных сетях жилого фонда с любыми источниками питания контуры заземления в любое время года с любым составом грунта должны иметь установленную ПУЭ величину сопротивление.

Напряжение в сети электропитания220- 127380-220660-380
Сопротивление с естественными заземлителями (Ом)603015
Сопротивление контура с повторными заземлителями (Ом)842

Для электрических сетей с линейным напряжением 220 – 380В, это сопротивление в пределах 2-8 Ом, для однофазных сетей жилых домов, офисов, административных зданий допускается до 30 Ом. Точные значения для объектов различного назначения определены в ПУЭ и – (Правила технической эксплуатации электроустановок потребителей) ПУЭ в пункте 1.8.39, представлена таблица 1.8.38 и в ПТЭЭМ таблица №36 приложение №3.

Зависимость сопротивления заземления от материалов и грунта

Удельное сопротивление системы заземления в большой степени зависит от состава грунта, наиболее удачными с точки зрения проводимости считаются:

  • Глина – 80 Ом/м;
  • Чернозем – 80 Ом/м;
  • Суглинок – 100 Ом/м.

Песчаные почвы в плане сопротивления не стабильны, влажность сильно расширяет интервал возможных величин 10 – 4000 Ом. Каменистые породы считаются наихудшим вариантом для закладки контура заземления, щебень имеет сопротивление в пределах от 3-5 тысяч Ом/м, цельные гранитные породы до 20000Ом/м.

Состав грунтаОм/м
Известняк поверхностный5 050
Гранит2 000
Базальт2 000
Песчаник1 000
Гравий с однородными элементами800
Влажный песок800
Гравий с глиной300
Чернозёмные грунты200
Смеси глины песком150
Глина средней твердости60
Сланцы с глиной55
Суглинок пластичный30
Эластичная глина20
Водоносные слои под грунтом5

В чистом виде грунт редко встречается, в большинстве случаев это смешанные виды, поэтому для разных вариантов сделаны расчеты и сведены в справочную таблицу.

Необходимые условия для измерения сопротивления заземления

Независимо от того, какие приборы используются в процессе измерения сопротивления, работающий персонал обязан соблюдать меры безопасности. Используются диэлектрические боты, перчатки и инструменты с изолированными ручками. При сборке элементов схемы измерения провода подключаются, в первую очередь к заземленному вспомогательному электроду, потом к измерительному прибору.

Замеры сопротивления проводятся в период их наибольшего значения это летний и зимний сезоны. При грозе, дожде и большой влажности измерения проводить запрещено. На точность измерений влияет расположение измерительных дополнительных заземлителей к элементам конструкции контура и расстояния между ними. Дополнительные электроды должны располагаться не ближе 10м от вертикальных заземлителей контура, металлических труб водопровода, канализации и других коммуникаций. Забиваются электроды в улежавшийся плотный грунт на глубину более 0,5м.

В качестве электродов могут быть использованы естественные заземлители не связанные с контуром, на котором производится измерение.

Совет№1 для точности рекомендуется проводить 2-3 измерения, меняя место расположения измерительных штырей, разница в этих измерениях не должна составлять 5%.

Виды приборов для измерения сопротивления заземления

Производители производят большое количество различных моделей приборов для измерения сопротивления заземляющих конструкций. Все приборы можно разделить на несколько видов:

  • Стрелочные модели с автономными источниками питания в виде малогабаритного генератора, который вращается вручную;
  • Стрелочные с автономными источниками питания на гальванических батареях;
  • Цифровые приборы с жидкокристаллическим дисплеем, питанием от батареек и бесконтактными измерительными клещами.

В каждом виде существует большое количество модификаций, которые имеют свои преимущества и недостатки при определенных условиях эксплуатации. Рассмотрим наиболее популярные модели, которые востребованы у потребителей.

Прибор для измерения сопротивления М-416

Эта модель стрелочного прибора одна из самых старых, которая зарекомендовала себя, простотой в использовании, высокой надежностью и достаточной точностью измерений. Конструкция прибора выполнена по методике исполнения стрелочного омметра с несколькими пределами измерений.

Прибор позволяет измерить не только активное сопротивление конструкции контура, но и сопротивление грунта, в котором он установлен.

Технические характеристики

Пределы измерения ОмВеличины сопротивлений дополнительных измерительных штырей Ом
R1R2R3
0,10 – 10,00,10 – 10,0500,0500,0
0,50 — 50,00,50 – 50,01000,01000,0
2,0 – 200,02,0 – 200,02500,02500,0
10,0 -1000,010,0 – 1000,05000,05000,0

Погрешность при измерении рассчитывается с учетом пределов измерения и сопротивлений измерительных штырей, по формуле:

  • 5 + (N/Rx-1) – плюс минус от измеренного значения;
  • N – наибольшее значение выбранного предела измерений;
  • Rx – измеренное сопротивление контура;
  • Питается прибор от батарей 4,5 В;
  • Общее напряжение на зажимах прибора в разомкнутом состоянии измерительной цепи 13В;
  • Комплекта батарей хватает на 1000 замеров;
  • Весит прибор около 3кг, габариты 24,5x14x17см.

Измеритель сопротивления заземления ИС-10

Это современный цифровой прибор на микропроцессоре с жидкокристаллическим дисплеем, куда в цифровом виде выводятся результаты измерений

.

Встроенное запоминающее устройство способно фиксировать 40 измеряемых параметров. Корпус выполнен с обрезиненной оболочкой со степенью защиты IP42. Устройство имеет возможность проводить измерения по двух проводной, трех и четырехпроводной схеме.

Бесконтактные клещи позволяют, производить замеры не разрывая цепи на отдельных участках.

Измеритель сопротивления заземления СА 6412

Модель позволяет производить измерения сопротивления заземления бесконтактными клещами, не отключая электроустановку. Общий предел измерения 0.1 – 1200 Ом, по току от 1 мА – 30А. Корпус прибора имеет высокую прочность благодаря композитному материалу «Lexan®», составные элементы клещей выполнены двойным слоем стенок. Внутренний диаметр клещей позволяет обхватывать заземляющие проводники Ø-32мм.

Основные особенности конструкции

:

  • Не требуется вспомогательных электродов и соединительных проводов;
  • При коротком замыкании, когда сопротивление меньше 0.1 Ом срабатывает индикатор;
  • Имеются индикаторы помех в измеряемой цепи и при открытии клещей во время замеров;
  • Индикатор заряда батарей своевременно укажет на низкий уровень зарядки;
  • Прибор обладает функцией самотестирования и удержания измеренных показаний;
  • Опция установки пороговых значений обеспечивает удобные условия измерений при темноте.
Технические Параметры Величин Значений
Частота генератора, на которой измеряется сопротивление2,400 кГц
Частота измеряемого токаот 45 до 800 Гц
Ток перегрузки100 А — постоянно 200 А — < 5 секунд 50 / 60 Гц
Диэлектрическая прочность2500 В
Батарея питания9 В (типа «Крона») или Ni/Cd аккумуляторы
Ресурс батареиДо 1500 измерений, приблизительно 8 часов непрерывной работы
Интервал рабочих температурот -11° до + 54° С
Ø захвата бесконтактных клещей32 мм
Ширина открытого захвата35 мм
Степень защиты корпусаIP 30

Читайте также статью: → «Чем отличается заземление от зануления?».

Измеритель сопротивления заземления–1820 ER

Одна из моделей цифровых приборов с жк дисплеем, пределы измерения 0.01 – 2000Ом, с функцией удержания показаний, питается от батарей.

Особенности технических характеристик

  • Тестовый ток в режиме измерения сопротивления составляет 2мА, что позволяет производить работы без отключения электроустановки от источника питания.
  • В составе комплектации предусматривается наличие штатных проводов для сборки схемы и измерительных штырей, что значительно повышает точность измерений;
  • Прибор позволяет измерять пошаговое напряжение.
  • 1820 ER пользуется у потребителей хорошим спросом по причине простоты в использовании, малых габаритах и весе примерно 1кг, относительно не большая цена, доступная для частных лиц и организаций 14500Р.

Измеритель сопротивления заземления SEW 2705 ER

Большим спросом пользуется у профессиональных электриков, и имеет малые габариты и удобен в применении, напоминает обычный мультиметр со стрелочной шкалой.

Основные особенности и технические характеристики

  • По двухпроводной схеме измеряет сопротивление заземления до 1000Ом;
  • Более точные измерения делаются по трехпроводной схеме;
  • Шаговое напряжение измеряется до 30В;
  • Тестовый ток в пределах 2мА, что позволяет производить измерения, на работающей электроустановке, без отключения электропитания;
  • Шкала стрелочная разработчики сознательно отказались от цифрового варианта с целью повышения точности в данном интервале измерений.
  • Индикатор уровня зарядки батарей питания.

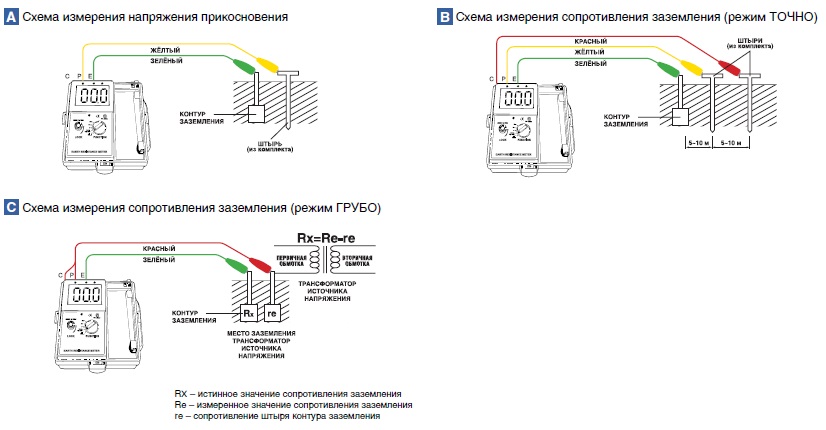

Пример различных схем для измерения:

А – измерение пошагового напряжения;

В – Точные измерения в трехпроводном режиме;

С – Грубые измерения в двухпроводном режиме.

Существует много методик и схем для измерения сопротивления заземления:

  • Двухпроводная схема;
  • Трехпроводная;
  • Четырехпроводная;
  • Метод пробного электрода;
  • Компенсационный способ и другие.

Все эти методы имеют свои преимущества и недостатки в конкретных случаях с соответствующими приборами, эта тема требует детального рассмотрения в отдельной статье.

Совет №2 Измерения рекомендуется делать по той схеме, которые указаны в инструкции по эксплуатации на прибор, эта методика однозначно проверена и протестирована, поэтому измерения будут точнее. На корпусах и крышках некоторых приборов указаны схемы подключения.
Измерения всеми этими приборами осуществляется по классическому принципу, цифровой процессор высчитывает сопротивление по закону Ома R = U\I.

  • Не учитываются требования к расстоянию между измерительными штырями и контуром заземления, обычно это 10 м;
  • Измеряя сопротивление контура, забывают измерить сопротивление линии с заземленной нейтралью. Это очень важно, особенно когда присутствуют элементы с повышенной коррозией;
  • Для точности и надежности. Проведите 2-3 измерения с разными местами установки измерительных штырей, особенно сделайте измерения, где большая вероятность разрушения элементов контура от коррозии.

Читайте также статью: → «Методики проверки заземления в розетке, подробное описание способов».

Часто задаваемые вопросы

1. Вы пишите, что надо делать несколько замеров меняя место положения штырей, а какое измерение принимать за правильное?

Да, разница между ними не должна превышать 5%, можно принять среднеарифметическую величину, но для надежности у электриков принято за истинное значения принимать самую малую величину сопротивления.

2. А почему нельзя провести измерения обычным мультиместром?

Для себя можно, но эти измерения будут с очень большими погрешностями и ни одна контролирующая организация их учитывать не будет. Сопротивление заземления должна проводить Электролаборатория один раз в год с составлением протокола.

Оцените качество статьи:

Сопротивление заземления у молниезащиты – как измерить

Заземлять молниеотвод необходимо не только для отведения разряда атмосферного электричества в землю, но и для обеспечения безопасного процесса растекания электрического заряда по грунту. Заземление выполняется и с целью защитить людей от поражения током при возможном повреждении изоляции, и с целью предотвратить искровой пробой по воздуху на металлические элементы и конструкции объекта (что возможно при очень высоком напряжении). Сопротивление заземления молниеотвода регламентируется для снижения высоких напряжений, возникающих при растекании в грунте электрического заряда, который несет удар молнии.

Нормы сопротивления заземления для молниезащиты

Сопротивление заземления у молниезащиты не имеет строгих параметров, в нормативных документах, регламентирующих устройство защитных систем зданий, предельно допустимые значения этого показателя не определены, указывается только тип конструкции заземлителя в зависимости от вида объекта и категории молниезащиты.

Рекомендуемая величина сопротивления заземления системы молниезащиты для отдельно стоящих молниеотводов составляет не более 10 Ом в случае, если рядом с такой конструкцией в период грозы могут находиться люди, и не более 40 Ом в случае, если пребывание людей рядом с молниеотводами во время грозы невозможно и они удалены от жилых строений не менее, чем на 10 м. Отдельно регламентируется данный параметр для опор воздушных линий электропередач, он должен составлять не более 10-30 Ом в зависимости от показателей удельного сопротивления грунта под опорой.

Как измерить сопротивление заземления?

Измерение сопротивления заземления проводится для постоянного тока и переменного тока промышленных частот с помощью специальных приборов, действующих по принципу амперметров-вольтметров. Отдельно оцениваются геометрические параметры заземлителей и удельное сопротивление почвы. Неоднородность грунта является причиной того, что на разной его глубине значения данного показателя заметно отличаются. Поэтому его измерение обязательно проводится для корректного монтажа заземляющих устройств.

Проводить измерительные и расчетные работы должны специалисты, которые обладают достаточным объемом знаний и опытом в подобном вопросе. Они выполнят наиболее точные замеры и на их основе создадут проект наиболее безопасной и эффективной защитной системы. Именно так работают специалисты компании «Алеф-ЭМ», одного из лидеров на отечественном рынке грозозащитных систем. Высокое качество, большой опыт работы и применение на практике всех появляющихся технологических инноваций, использование наиболее современного оборудования и материалов, а также доступные цены – вот основные плюсы сотрудничества с «Алеф-ЭМ».

Методы измерения сопротивления заземления

30.04.2020Новости партнеровПросмотров: 590

Применяется заземление для реализования разнообразных планов электросистем. По схеме заземление – это подключение электроцепи к возможностям грунтовой поверхности. Заземление имеет контур, который состоит из электродов, проводников. Он внедрен как можно глубже в землю. Традиционно электротехники проводят измерение сопротивления заземления в функционирующих электросетях или тех, которые только запускаются в эксплуатацию.

Если требуется провести работы для достижения сопротивления равного нулю в цепи заземления, тогда следует произвести следующее:

  • Достичь устранения статических токов;
  • Добиваться лучшего опирающихся возможностей электрической аппаратуры;
  • Предотвратить возникновения различной доли напряжения, которое может возникнуть в электро-технологической машине, являющейся.

Но как показывает практика нулевого результата сложно достигнуть. Если вас заинтересовала данная тема, то узнать подробнее про измерение сопротивления заземления http://testvolt.ru/izmerenie-soprotivleniya-zazemleniya/. Даже если стараться пресечь появление сопротивления в электроде, который уже заземлен, оно в какой-либо мере все равно возникает.

Как определить конкретную величину сопротивления:

  • Состав грунта с разных пластов, которые предоставляют разнообразное сопротивление,
  • В области контакта земли с грунтовым электродом.
  • Сопротивляемость проводящей шины с электродом. Проверка осуществляется в месте контактирования.

Что позволяет пренебречь предыдущими факторами:

  • Если глубоко монтировать зачищенный край электрода в землю.
  • Электрод заземления произведен из металлического материала, который имеет хорошие показатели электрической проводимости.
  • Поверхность земли должна обладать резистивными особенностями.
  • Произведено заземление всего мощного электрического оборудования.

Для последнего пункта требуется протестировать сопротивление каждой в отдельности линий заземления. Полученные результаты анализируются. Если выявлено наличие сопротивления больше 0.1 Ома в деталях электрооборудования, которые могут подвергнуться напряжению и в заземляющих частях, тогда следует проверять причины его появления.

Какие эффективные методы измерения сопротивления заземления имеются:

  1. Трех точечная система для определения. Она основана на возможности уменьшения потенциала. Выполняется на электроде и трех зондах определение силы напряжения, тока. Этот метод может быть эффективен, если один из зондов достаточно углублен в грунт.
  2. Измерение сопротивления заземления методика «62 процента». Она возможна при однородности грунта. Название 62% получено из-за величины, допускаемой при отступе между электродами. Он подходит для заземления одним электродом. Что обеспечит точность показаний – это месторасположение зондов, расположенных на прямом участке.
  3. Простой вариант 2-ух точечной методики. Чтобы реализовать этот способ потребуется внедрить еще одно заземление, кроме того, что уже имеется. Этот метод подойдет для перенаселенных мест. Для него характерно показать результаты обоих электродов заземления. Их следует включать один за другим. Принимается во внимание вычисления показаний шины заземления.
  4. Измерительные работы по 4 точкам. При измерении сопротивления заземления пользуется популярностью дополнительная четвертая точка. Этими возможностями обладают не все приборы. Как проводятся расчеты: на ровной поверхности на одинаковом расстоянии по одной линии размещается 4 электрода. Они должны находиться в рабочем состоянии. К последним электродам требуется подключить генератор тока. Между ними начнет передаваться ток. Его значение заранее известно.

Установлены сроки проверки сопротивления заземления. Они устанавливаются в соответствии с нормативами. Три вида проверок:

  1. Осмотр визуально. Этот вид проверки должен производиться каждые 6 месяцев.
  2. Обследование надежности соединения элементов из металлического материала в местах их стыков. Проводиться один раз в год.
  3. Внеплановые проверки. Проверяется сопротивление заземления переходного типа. Это происходит после реставрирования контуров, в случае внесения в его устройство корректив, при первом запуске системы заземлений в работу.

Расчет удельного сопротивления заземления при плановых и внеплановых проверках производится согласно общих положений. По требованиям правил устройства электроустановок к проведению этих испытаний в определенные периоды, они обязаны замерять сопротивление заземления одним из выбранных способов в установленном порядке.

По данным правилам они обязаны проводиться в этих случаях:

  • пусковые испытания,
  • внеочередные обследования,
  • плановые проверки.

Какая определяется периодичность перечисленных проверок, определяет эксплуатирование систем. При обследовании защитного заземления согласуется через какой период стоит проводить измерения.

Измерительные работы должен проводить специалист в этой области, имеющий соответствующий опыт в проведении операций с электрооборудованием. Например, за работу силовых щитков, обслуживающих жилые дома должны нести ответственность жилищно-коммунальные службы. Любые измерительные работы должны проводиться работниками этих служб после соответствующего к ним обращения.

Электросети – это опасные для жизни человека системы. Напряжение в них около 1000 В. Но несмотря на эту небольшую цифру, для человека она смертельная. Следует соблюдать в обязательном порядке, в соответствии с правилом по безопасности меры предосторожности. Обычному обывателю они неизвестны.

По окончании всего можно сделать такое заключение:

  • требуется проводить периодические проверки, чтобы узнать функционирование системы.
  • Измерение сопротивления заземления следует производить специальными, разнообразными по функциям приборами. Они обеспечат наличие точных показаний.
  • При проведении данных мероприятий нужно придерживаться общепризнанных методов для определения данных измеряемых величин.

Измерение сопротивления заземляющих устройств - МАКС-ЭНЕРГО в Самаре и Тольятти

Измерение сопротивления контура заземления специалистами электротехнической лабораторией проводится для того, чтобы установить соответствие имеющихся сопротивлений в цепи заземления предусмотренным стандартами значениям. Периодичность электротехнических измерений контура заземления определяет владелец. Она устанавливается в зависимости от уровня нагрузок при эксплуатации контура заземления. Рекомендуется проводить данную проверку минимум раз в год (см. п.п. 2.7.9, 2.7.13, 2.7.14, табл. 36 ПТЭЭП,  п. 1.7.101 ПУЭ).

Проведение измерения сопротивления контура заземления позволяет своевременно обнаружить и устранить риск поражения электрическим током.

 Чтобы обеспечить максимально точные результаты замеров, работы должны производиться при сухой погоде, когда высокое удельное сопротивление грунта. При измерении сопротивления заземления учитывается форма заземляющего устройства, состояние и вид почвы, погодные условия.

Измеренные показатели сопротивления контура заземления зависят от геометрических параметров устройства заземления и его расположения в земле, а также от свойств грунта, характеризующихся его удельным сопротивлением. Определение значения удельного сопротивления почвы затруднено в связи с неоднородностью строения и состава почвы, влиянием показателей температуры, влажности и других факторов.

Измерение сопротивления заземляющих устройств.

Наряду с изоляцией, заземление является важнейшим средством защиты от поражения током, определяющим электробезопасность. На первый взгляд может показаться странным в буквальном смысле этого слова «закапывать деньги в землю». Но когда речь идет о здоровье и жизни человека, то любые затраты, позволяющие предотвратить несчастный случай или смягчить его последствия, будут оправданы! Для этого применяется рабочее заземление, заземление молниезащиты и защитное заземление.

Рабочее заземление — это преднамеренное соединение с землей определенных точек электрической цепи (например, нейтральных точек обмоток генераторов, силовых и измерительных трансформаторов, а также при использовании земли в качестве обратного провода). Рабочее заземление предназначено для обеспечения надлежащей работы электроустановок в нормальных и аварийных условиях и осуществляется непосредственно или через специальные устройства (пробивные предохранители, разрядники, резисторы).

 Заземление молниезащиты — это преднамеренное соединение с землей разрядников и молниеприемников в целях отвода от них токов молнии в землю.

Защитное заземление — это заземление, выполняемое в целях электробезопасности (согласно п. 1.7.29 Правил устройства электроустановок издания 7, далее — ПУЭ) т.е. намеренное соединение с землей металлических нетоковедущих частей, которые могут оказаться под напряжением и предназначенное для защиты людей от поражения током при случайном прикосновении. Кроме того заземляющие устройства выполняют другие функции, связанные с безопасностью: снимают заряд статического электричества на взрыво- и пожароопасных объектах (например, на АЗС). Опасное напряжение на любой проводящей ток поверхности может оказаться по различным причинам: заряды статического электричества, вынос потенциала, разряд молнии, наведенное напряжение и пр.

Измерение сопротивления заземляющих устройств. Условия проведения работ?

1. Измерение сопротивления заземляющего устройства проводят в сухой период года.
2. Растворенные в воде соли и минералы придают почве свойства электролита, поэтому для измерения сопротивления заземления необходимо использовать переменный ток.
3. Чтобы избежать влияния токов промышленной частоты и их высших гармоник, применяют не кратную 50 Гц (60 Гц) частоту измерительного напряжения.
4. Наилучшую точность измерения заземления обеспечивает схема 4p по методу 62%.
5. Измерение сопротивления с помощью двух клещей имеет методическую погрешность, поэтому его рекомендуется применять только в многоэлементных системах заземления.
6. Метод Веннера позволяет быстро и просто измерить удельное сопротивление грунта.

Измеритель сопротивления заземления DET3TC

Новая серия приборов для тестирования заземления компании Megger предлагает всестороннее решение Ваших задач в проведении тестирования сопротивления заземляющих стержней. Полный комплект, включает прибор, испытательные провода, стоечные контакты, батареи и свидетельство о проведении калибровки, поставляется в прочном ящике для транспортировки, в котором имеется место для всего вспомогательного оборудования прибора. В одном комплекте имеется все, что Вам необходимо для начала тестирования.

Прибор очень прост в применении, тек же он автоматически проверяет подключение P(потенциальный) и C(токовый) электродов, показывает статус подключения на дисплее. Прибор также включает в себя вольтметр, позволяющий измерять напряжение заземления. Тестер заземления может измерить сопротивление от 0.01 Ом до 2000 Ом и напряжение заземления до 100 В. Для обеспечения точного тестирования в условиях повышенных шумов у прибора есть функция подавление шума до 40 В.

Полное описание

Новая серия приборов для тестирования заземления компании Megger предлагает всестороннее решение Ваших задач в проведении тестирования сопротивления заземляющих стержней. Полный комплект, включает прибор, испытательные провода, стоечные контакты, батареи и свидетельство о проведении калибровки, поставляется в прочном ящике для транспортировки, в котором имеется место для всего вспомогательного оборудования прибора. В одном комплекте имеется все, что Вам необходимо для начала тестирования.

Приборы разработаны для эксплуатации в расширенном диапазоне температур с классом защиты корпуса IP54, что делает данные приборы оборудованием, которое действительно может эксплуатироваться вне помещений. Прибор разработан простым в эксплуатации и оборудован большим поворотным переключателем режимов измерения, благодаря которому можно легко переключаться между 2-х и 3-х проводными режимами даже в перчатках, при этом конструкция исключает необходимость использования закоротки при измерении по 2-м точкам. Большой и четкий, легко читаемый ЖК-дисплей и  кнопка запуска теста под большой палец облегчают проведение полевых измерений.

Прибор очень прост в применении, тек же он автоматически проверяет подключение P(потенциальный) и C(токовый) электродов, показывает статус подключения на дисплее. Прибор также включает в себя вольтметр, позволяющий измерять напряжение заземления. Тестер заземления может измерить сопротивление от 0.01 Ом до 2000 Ом и напряжение заземления до 100 В. Для обеспечения точного тестирования в условиях повышенных шумов у прибора есть функция подавление шума до 40 В.

Цифровой тестер заземления Megger питается от восьми пальчиковых батареек AA, которые широко доступны, а также позволяют проводить длительные тестирования – статус батарей показывается в виде гистограммы на ЖК-дисплее, позволяя вам решать, когда менять батарейки, прежде чем они сядут.

Измеритель сопротивления заземления Megger разработаны в соответствии с жесткими стандартами безопасности и рассчитаны на CAT IV 100 В.

Проверка заземления оболочки электрокабеля • Energy-Systems

Как осуществляется проверка заземления оболочки электрокабеля?

Чтобы проверить, насколько велика вероятность утечки тока, образующейся при возникновении дефектов мощного кабеля, стоит оценить качество его заземления. В частности, необходимо получить показатель сопротивления, который в электротехнике нередко интерпретируется в качестве уровня безопасности установки. Проверка заземления оболочки электрокабеля выполняется несколькими методами.

Наиболее часто используется визуальный поиск разрывов и прочих дефектов, который позволяет найти недостатки, приводящие к невозможности нормальной эксплуатации линии. Кроме того, требуется проверка переходного сопротивления, аналогичная той, что требует замер сопротивления петли фаза-нуль. В случае когда необходимо максимально точно установить степень безопасности, проводится также анализ сопротивления грунта.

Как выполнить проверку изоляции кабеля на обрыв в бухте?

Если существует необходимость проверки изоляции кабеля, смотанного в бухту или находящегося в упаковке, могут применяться несколько методик. В частности, допускается проверка целостности с помощью мегомметра, который соединяется с одной стороны с фазной жилой, а с другой – с нулевой или с заземлением. При этом наличие разрывов отобразится в виде несоответствия показателя сопротивления. Проверка изоляции кабеля на обрыв в бухте таким методом требует большой внимательности, однако дает точные результаты.

Для снижения трудоемкости выполнения подобных работ используются и альтернативные приборы. В частности, выпускаются специальные тестеры и трассоискатели, которые построены по аналогичному принципу, однако заранее настроены на вывод показателе о возможности или невозможности эксплуатации данного провода. Кроме того, замер сопротивления изоляции в Москве может быть выполнен специализированной лабораторией – в том числе и с выездом по вашему адресу. Проверка изоляции кабеля на обрыв в бухте осуществляется максимально быстро и с выдачей необходимых документов.

Пример технического отчета

Назад

1из27

Вперед

Основные правила проверки заземления оболочки электрокабеля

Стоит помнить, что при выполнении замеров подобного типа установка должна быть полностью обесточена и разряжена – в случае, когда в ней остается заряд, необходимо осуществить замыкание фазы на заземление с целью полного вывода накопленного потенциала, представляющего угрозу для жизни человека и сохранности ценного оборудования. Проверка заземления оболочки электрокабеля также требует отсутствия на ней воды и загрязнений.

При выполнении работ может использоваться только сертифицированный омметр, который прошел государственную поверку. В противном случае результаты измерений могут быть применены только в домашних условиях для реализации собственных целей – выдачи документов официального типа произведено быть не может.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости услуг электролаборатории.

Онлайн расчет стоимости проектирования

Проверка напряжения корпуса мультиметра для заземления

Проверка напряжения корпуса мультиметра для заземления

8–12 долларов США Доставка плюс БЕСПЛАТНАЯ * свыше 400 долларов США

Попробуйте заземление в течение 90 дней без риска

Говорите с реальными людьми 1300 327 844

Ведущий специалист по заземлению Австралии

ОДНО ИЗ УДИВИТЕЛЬНЫХ ПРЕИМУЩЕСТВ ЗАЗЕМЛЕНИЯ

ЛЕГКО ПОСМОТРИТЕ, КАК ЗАЗЕМЛЕНИЕ СНИЖАЕТ НАПРЯЖЕНИЕ КОРПУСА, ВЫЗВАННОЕ ОТ ИСТОЧНИКОВ ЭЛЕКТРИЧЕСКОГО ТОКА!

Информационный и развлекательный тест, чтобы показать семье, друзьям или клиентам

Мультиметр и тестер розеток можно приобрести на нашем веб-сайте, и вы можете найти их на вкладке аксессуаров или нажав здесь

Обратите внимание, , что ваши результаты могут отличаться от приведенного выше примера, вы можете быть ниже или выше в зависимости от того, какие электрические поля вокруг вас в это время. Главное, чтобы напряжение резко снизилось. Если это не так, вы, скорее всего, не заземлены.

Информация на этом веб-сайте предназначена только для образовательных целей. Это не медицинский совет, и он не заменяет совет врача. Эта технология продукта не предназначена для диагностики, лечения или предотвращения каких-либо заболеваний.

Copyright © 2021 Barefoot Healing Pty Ltd
ABN: 79 14

20
Адрес: PO Box 223 Ingleburn NSW 1890
Выберите Afterpay в качестве способа оплаты

Используйте существующую дебетовую или кредитную карту

Завершите оформление заказа за секунды

Никаких длинных форм, мгновенное утверждение онлайн

Оплатите 4 равными платежами

Платите раз в две недели, наслаждайтесь покупкой прямо сейчас!


Все, что вам нужно:

1) австралийская дебетовая / кредитная карта Visa или Mastercard; 2) быть старше 18 лет; 3) Жить в Австралии

Чтобы ознакомиться с полными условиями Afterpay, посетите https: // www. afterpay.com.au/terms

© 2017 Afterpay

Руководство по измерению удельного сопротивления земли, импеданса заземления и потенциала земной поверхности системы заземления

Существующие стандарты

Представлены практические методики измерения характеристик переменного тока больших, расширенные или взаимосвязанные системы заземления.Измерения импеданса удаленной земли, ступеньки и потенциалы прикосновения и распределения тока охватываются для систем заземления различной сложности от небольших сетей (менее 900 м 2), с лишь несколькими подключенными воздушными или прямыми заглубленными оголенными концентрическими (2) нейтралями, до больших сетей (более 20000 м 2) , со многими подключенными нейтралью, воздушными заземляющими проводами (небесными проводами), противовесами, проводниками связи, экранами кабелей и металлическими трубами. Этот стандарт касается безопасности измерений; взаимные ошибки заземления; слаботочные измерения; ступенчатые неисправности энергосистемы; полное сопротивление передачи кабеля связи и управления; распределение тока (разделение тока) в системе заземления; измерения шага, касания, сетки и профиля; сопротивление заземления электрода в стопе; характеристики и ограничения КИПиА.

Заменено IEEE Std 693-2005 Обсуждаются рекомендации по сейсмическому проектированию подстанций, включая аттестацию каждого типа оборудования. Рекомендации по проектированию состоят из сейсмических критериев, методов и уровней квалификации, конструктивных характеристик, требований к рабочим характеристикам оборудования, методов установки и документации.

Представлены практические методы и приемы испытаний для измерения электрических характеристик систем заземления. Рассматриваемые темы включают вопросы безопасности, измерение удельного сопротивления земли, измерение частотного сопротивления энергосистемы или импеданса системы заземления относительно удаленной земли, измерение переходного или импульсного сопротивления системы заземления на удаленную землю, измерение шага и напряжения прикосновения, проверка целостности система заземления, обзор общих методов проведения наземных испытаний, анализ характеристик и ограничений контрольно-измерительной аппаратуры, а также анализ различных факторов, которые могут исказить результаты измерений.

Испытания на удельное сопротивление грунта

Показания на небольшой глубине в 6 дюймов, 1 фут, 1,5 фута, 2 фута и 2,5 фута важны для проектирования заземления, поскольку заземляющие проводники обычно проложены на глубине 1,5–2,5 фута ниже поверхности земли. Чтобы точно рассчитать, как эти проводники будут работать на этих глубинах, необходимо снять показания неглубокого грунта. Эти неглубокие показания становятся еще более важными, когда инженеры рассчитывают повышение потенциала земли, напряжения прикосновения и ступенчатые напряжения.

Очень важно, чтобы измерительные датчики и датчики тока были вставлены в землю на надлежащую глубину для измерения удельного сопротивления почвы на мелководье. Если зонды введены слишком глубоко, может быть трудно определить удельное сопротивление неглубокой почвы. Практическое правило состоит в том, что глубина проникновения потенциальных щупов не должна превышать 10% расстояния между выводами, в то время как датчики тока не должны перемещаться более чем на 30% от расстояния между выводами.

Глубокие чтения

Часто тип используемого измерителя определяет максимальную читаемую глубину или интервал.Общее правило заключается в том, что высокочастотные измерители удельного сопротивления почвы подходят для расстояний между штырями не более 100 футов, особенно в почвах с низким удельным сопротивлением. Для большего расстояния между выводами требуются низкочастотные измерители удельного сопротивления почвы. Они могут генерировать необходимое напряжение, необходимое для проталкивания сигнала через почву на большие расстояния и обнаружения слабого сигнала без наведенного напряжения от выводов ввода тока.

Место проведения испытания на удельное сопротивление грунта

Испытания удельного сопротивления грунта следует проводить как можно ближе к предлагаемой системе заземления, принимая во внимание физические элементы, которые могут вызвать ошибочные показания.Есть две (2) проблемы, которые могут вызвать низкое качество показаний:

1. Электрические помехи, вызывающие попадание нежелательного сигнального шума в счетчик.
2. Металлические предметы «сокращают» электрический путь от датчика к датчику. Практическое правило здесь заключается в том, что между измерительной траверсой и любыми параллельными заглубленными металлическими конструкциями должен соблюдаться зазор, равный расстоянию между штифтами.

Очевидно, что тестирование вблизи рассматриваемого объекта имеет важное значение; однако это не всегда практично.У многих электроэнергетических компаний есть правила относительно того, насколько точным должен быть тест на удельное сопротивление почвы, чтобы он был действительным. Геология местности также играет важную роль в уравнении, поскольку совершенно разные почвенные условия могут существовать только на небольшом расстоянии.

Если остается мало места или плохие условия для проведения надлежащего испытания на удельное сопротивление почвы, следует использовать ближайшее доступное открытое поле с как можно более похожими геологическими условиями почвы.

Тесты на целостность, поляризацию и заземление

Проверка целостности заземления

Целью проверки целостности заземления является проверка того, что все токопроводящие части продукта, которые подвергаются контакту с пользователем, подключены к заземлению линии питания («зеленый» провод). Теория состоит в том, что если происходит нарушение изоляции, которое подключает напряжение линии электропередачи к обнаженной части, и пользователь затем вступает в контакт с этой частью, ток будет течь через цепь заземления с низким сопротивлением к зеленому проводу, отключая автоматический выключатель или взрывая цепь. предохранитель, а не протекает через более высокое сопротивление тела пользователя. Надежное соединение всех открытых проводящих частей с землей отводит ток от человека.

Поскольку многие старые дома могут быть подключены к двухпроводным системам без надежных заземляющих соединений, регулирующие органы требуют, чтобы все изделия, изготовленные с использованием трехпроводных шнуров, прошли те же испытания, что и незаземленные.В таких случаях пользователь защищен электрической изоляцией, а не защитным заземлением.

Проверка целостности заземления обычно выполняется с помощью слаботочного сигнала постоянного тока, который проверяет, чтобы сопротивление заземляющего соединения было меньше 1 Ом. Тестирование целостности заземления полезно не только для определения того, насколько хорошо продукт будет работать во время лабораторных исследований, но также полезно в среде производственной линии для обеспечения качества и безопасности пользователя.

Тест поляризации

Испытание поляризации обычно выполняется как часть одного из других испытаний, такого как испытание на утечку напряжения в сети или испытание на скачок напряжения.Это простой тест, который проверяет, что изделие, поставляемое с поляризованным шнуром питания (трехконтактная или двухконтактная вилка с нейтральным контактом больше другого), правильно подключено.

Проверка может быть просто визуальной проверкой или проверкой целостности проводки. Основная цель такого испытания - убедиться, что линейный и нейтральный проводники не поменяны местами.

Тест заземления

Тестирование заземления требует приложения источника сильного тока к проводящей поверхности продукта и измерения падения напряжения на заземлении. Это необходимо для определения того, что соединение является адекватным и что цепь может безопасно пропускать указанный ток. Один из распространенных методов тестирования заземления, показанный на рисунке 14, предусматривает использование источника 25 А между клеммой защитного заземления устройства и всеми проводящими частями, доступными пользователю. Используемый для этого тестер подает необходимый ток и отображает сопротивление цепи заземления в омах или миллиомах.

Поскольку сопротивление заземления обычно очень низкое, сопротивление соединительных проводов от самого тестера может вызвать ошибки в измерениях.Такие ошибки можно исправить либо путем измерения сопротивления проводов перед тестом и последующего вычитания этого значения из значения теста, либо с помощью испытательной установки «Кельвина». Соединение по шкале Кельвина автоматически компенсирует сопротивление проводов, подводя дополнительный провод к точке измерения. Дополнительный провод подключается таким образом, чтобы уравновесить сопротивление измерительного провода. Типичная испытательная установка с подключением по Кельвину показана на рисунке 14. Большинство стандартов рекомендуют сопротивление заземления <100 миллиом, за исключением кабеля питания.

Электрическое испытательное оборудование | Электростанция с розеткой

Мы вернулись. Если вы пропустили блог на прошлой неделе или вам нужно что-то напомнить, вы можете найти его здесь. На этой неделе мы рассмотрим большие электродные системы - гиганты наземных испытаний. Для больших парней мы можем использовать действительно очень длинные лиды или найти новый подход к ситуации. Que, наклон, пересекающиеся кривые и четырехпотенциальные методы наземных испытаний.

Давайте начнем с метода наклона.

Метод уклона

Если вы работаете с большой системой заземления, речь идет о тысячах футов, использование метода падения потенциала часто невозможно или почти невозможно. При использовании метода наклона вам не нужно находить «плоскую» часть кривой, что является синонимом метода падения потенциала, показанного ниже.

Рисунок 1. График падения потенциала Метод наземных испытаний.

Для реализации метода наклона показания измеряются на 20%, 40% и 60% текущего расстояния между датчиком.Даже если вы работаете на неоднородной почве, метод уклона дает точные и удовлетворительные результаты с относительно простой техникой.

Давайте пройдемся по шагам. Во-первых, вам, очевидно, необходимо подключить тестер заземления, который вы используете, к проверяемому стержню заземляющего электрода (E). В большой системе заземляющих электродов может быть много параллельных стержней, образующих комплекс, поэтому выберите наиболее удобный - возможно, на краю или в углу системы заземления. Затем датчик тока следует вставить на расстоянии D c от E.Посмотрите на изображение ниже (Рисунок 2). Обычно это расстояние примерно в 2–3 раза превышает максимальный размер системы заземления.

Рис. 2. Схема метода уклона.

После того, как это будет установлено, потенциальные щупы вставляются в землю на расстоянии 20%, 40% и 60% от D c . Затем вы просто измеряете сопротивление заземления на каждом из этих датчиков потенциала (шаг 1 ниже) и записываете сопротивление (R 1 , R 2 и R 3 ).После того, как вы сделаете эти измерения, вы готовы заняться математикой. На шаге 2 вы увидите формулу для вычисления µ. Это значение представляет собой изменение наклона кривой сопротивления / расстояния.

Когда у вас есть это значение, перейдите к Таблице 1, показанной ниже. Эту таблицу (и полный набор инструкций) также можно найти в нашем удобном Руководстве по тестированию Земли (Спуск на Землю). Найдите значение D P / D C , которое соответствует µ, вычисленному на шаге 2. Кстати, D P обозначает расстояние до потенциального зонда . Поскольку мы уже знаем D C (расстояние до датчика тока), мы можем легко рассчитать новый D P (расстояние до потенциального датчика), используя соотношение, которое мы нашли из таблицы на этапе 2. См. Этап 3 для этой формулы.

Таблица 1. Значения D P / D C для различных значений µ.

Теперь снова измерьте сопротивление земли на этом новом расстоянии от потенциального щупа.Это измерение будет называться «истинным» сопротивлением. Все еще следуете? Мы почти закончили. На этом этапе вы должны сделать все сначала, , извините. Но это легко, просто отодвиньте токовый щуп подальше, чтобы значение D C было больше. После записи сопротивления заземления пора провести некоторые сравнения.

Если «истинное» сопротивление заметно снижается при увеличении D C , расстояние датчика тока необходимо увеличить еще на . Если вы продолжите повторять этот процесс и строите график «истинного» сопротивления для каждого теста, ваша кривая начнет уменьшаться меньше, что указывает на более стабильные показания. Как только кривая станет стабильной, вы определите сопротивление вашей системы заземления.

Есть также некоторые заявления об отказе от ответственности, которые прилагаются к этому методу. Во-первых, и это скорее общее примечание, если вычисление µ больше значений, перечисленных в таблице, вам необходимо переместить текущий датчик подальше. Затем рекомендуется повторить этот тест в нескольких направлениях с различным расположением интервалов.В идеале результаты должны совпадать с разумной степенью согласия, чтобы вы могли быть уверены в их точности. Наконец, шум может быстро стать проблемой в больших системах тестирования. Вы должны использовать инструмент с расширенными техническими возможностями, который может легко преодолеть эффекты значительного шума.

Пересекающиеся кривые

Когда вы работаете с системой заземляющих электродов, которая состоит из множества стержней, соединенных в параллельную сеть, расположенных на большой площади, вы начнете сталкиваться с проблемами, когда дело доходит до испытания заземления.Некоторые методы могут потребовать от вас провести провод на расстоянии до 3000 футов от проверяемого электрода. Насколько это удобно? На помощь приходит метод пересекающихся кривых!

Чтобы помочь вам в этом путешествии, пожалуйста, обратитесь к рисунку ниже (Рисунок 3). Сейчас все станет немного сложнее. Во-первых, давайте познакомимся с игроками. У вас есть произвольная начальная точка (O), из которой производятся все измерения. Расстояние от O до потенциального электрода или токового электрода будет обозначаться как P и C соответственно.Затем можно построить кривую (например, abc ниже) сопротивления по отношению к потенциалу. Тогда, просто для удовольствия, предположим, что истинный электрический центр системы заземляющих электродов на самом деле находится в точке D, которая находится на расстоянии X от O. Вы еще не потерялись?

Теперь, когда у нас есть все переменные, мы знаем, что расстояние от истинного центра до текущего датчика равно C + X, верно? Верный. И истинное сопротивление возникает, когда потенциальный зонд находится на расстоянии 0,618 (C + X) от D.Итак, значение P должно быть равно 0,618 (C + X) - X. Если вы знаете значения X, вы можете вычислить значения P, а затем определить сопротивление прямо с кривой.

Почти готово. Пора построить новую кривую. На этот раз эти сопротивления (сверху) можно сопоставить со значениями X. Когда у вас есть новая кривая, пора повторить все заново с новым значением C. Ой.

На этом этапе у вас будут две кривые сопротивления относительно X. Когда вы накладываете эти кривые, точка пересечения - это сопротивление вашей системы заземляющих электродов.Если вы не уверены в достоверности своих результатов, вы можете повторить процесс в третий раз. Проще простого!

Рис. 3. Схема метода пересекающихся кривых

Четырехпотенциальный метод

Если вы все еще с нами, пора поговорить о нашем последнем методе - четырехпотенциальном методе. Он основан на методе падения потенциала, поэтому, если вы читали наш последний блог, то у вас должно быть преимущество.

Для начала вам необходимо настроить тестовые датчики, как показано на рисунке ниже (Рисунок 4).Вы будете проводить измерения от края электрической системы и устанавливать токовый пробник на подходящем расстоянии от системы заземления. Это расстояние может составлять до 2000 футов для больших систем заземления или областей с очень низким сопротивлением, что является серьезным недостатком этого метода. Но если вы сможете обойти эту маленькую деталь, вы будете золотыми!

Затем потенциальный зонд помещают на расстоянии, равном 20% от C (токовый зонд), и измеряют сопротивление. Этот тест повторяется для расстояний, равных 40%, 50%, 60%, 70% и 80% расстояния до датчика тока.Не нужно идти сегодня вечером в спортзал, вы получите много упражнений, перемещая потенциальный зонд вперед и назад! Полученные значения сопротивления затем подставляются в следующие четыре формулы… (Примечание: R 1 = 20%, R 2 = 40%, R 3 = 50%, R 4 = 60%, R 5 = 70%, R 6 = 80%).

После того, как вы закончите математику, каждое из значений R должно практически совпадать, и можно будет вычислить среднее значение для четырех результатов.Из-за предположений, сделанных для этой теории, возможно, что результаты уравнения (1) не будут такими точными, как другие. Если это так и (1) в сравнении выглядит как выброс, его можно проигнорировать и рассчитать среднее значение по другим 3 результатам.

Рисунок 4. Схема четырехпотенциального метода

Вы сделали это. Мы рассмотрели основы, но выбор остается за вами. Когда вы работаете с большой системой заземляющих электродов, вы всегда можете положиться на четыре потенциальных метода, метод пересечения кривых или метод наклона при наземных испытаниях.Для этого может потребоваться калькулятор или, возможно, энергетический напиток, но вы справитесь.

В следующий раз мы рассмотрим три последних метода наземных испытаний: «Мертвая земля» (две точки), «звезда-треугольник» и «Зажим».

Тесты заземления: правильный выбор

Что такое проверка системы заземления? На самом деле существует множество различных тестов, каждый из которых имеет разные цели и преимущества. Доктор Даррен Вудхаус, главный инженер Safearth, обрисовывает в общих чертах некоторые общие тесты.

Владельцы высоковольтных активов несут ответственность за их безопасную и эффективную работу с первого дня эксплуатации до конца срока службы. Хотя требования к испытаниям и техническому обслуживанию высоковольтного оборудования обычно хорошо известны, системы заземления часто остаются загадочной неизвестностью. Многие владельцы высоковольтных активов будут привлекать консультанта или техника для «проверки» их системы заземления - но как выглядит «испытание» заземления? На самом деле существует ряд исследований, которые можно провести, и в зависимости от цели конкретный тест может быть совершенно подходящим или, альтернативно, совершенно неинформативным или, возможно, даже вводящим в заблуждение.Следовательно, существует реальный риск того, что плохая тестовая информация может привести к неправильному принятию решений о соблюдении требований безопасности и заземлении работ по техническому обслуживанию.

В этой статье представлен обзор основных методов тестирования заземления, чтобы предоставить владельцам высоковольтных активов дополнительные рекомендации по определению и конкретизации своих требований, а также по оценке пригодности, надежности и ценности испытаний, проводимых их собственным персоналом и поставщиками услуг. Часть этой информации была подготовлена ​​Safearth для предстоящей версии IEEE80 и IEEE81.

Тестирование под давлением

Инжекционное тестирование

- самый информативный способ проверки работоспособности и безопасности системы заземления. Он направлен на оценку фактических характеристик системы заземления путем воспроизведения реальной неисправности (в небольшом масштабе) и измерения последствий. Для этого устанавливается цепь между тестируемой системой заземления и удаленной точкой впрыска. В идеале эта схема должна отражать действительную неисправную цепь питания, которая часто требует отключения.Если это невозможно, необходимо провести анализ после тестирования, чтобы отразить фактический сценарий неисправности.

Эффект можно измерить даже в действующих системах, если вводить сигнал на частоте, отличной от частоты энергосистемы, и использовать приборы с возможностью настройки частоты. Этот тест называется тестом с подачей слабого тока при отключенной частоте питания.

Реакция на типичное падение потенциала (FOP)

Испытательный ток, обычно от 2 до 20 ампер, вызывает повышение потенциала земли (GPR) в тестируемой сети заземления, где напряжение почвы в сети заземления возрастает по сравнению с Окрестности.Этот GPR может быть определен методом падения потенциала (FoP), где разность потенциалов между наземной сеткой и почвой измеряется на увеличивающихся расстояниях от наземной сетки. Маршрут и расстояние следует выбирать так, чтобы ошибки измерения сводились к минимуму.

Пока в цепи неисправности течет испытательный ток, можно проводить измерения фактического напряжения прикосновения и шага. Кроме того, можно измерить опасности, создаваемые другой инфраструктурой, такой как телекоммуникационные сети или трубопроводы.Выбор мест измерения требует тщательного рассмотрения типичных сценариев контактов, механизмов передачи, а также емкостных и индуктивных эффектов, поскольку редко возможно и нецелесообразно измерить каждое место воздействия.

Кроме того, можно измерить величину тока короткого замыкания, протекающего в других заземляющих соединениях, включая экраны кабелей, заземляющие / экранированные провода, нейтрали низкого напряжения, трубопроводы и другую металлическую инфраструктуру. Это дает четкое представление обо всей системе заземления, а не только о сети заземления.

Измеренные токи, GPR и опасные напряжения могут быть масштабированы для отображения фактических напряжений, возникающих во время реальной неисправности энергосистемы. Также можно точно определить сопротивление заземляющей сети.

Текущее тестирование впрыска - единственный тест для измерения фактических характеристик, но он может быть сложным и относительно дорогим. Это рекомендуется при вводе в эксплуатацию и с интервалом от 10 до 15 лет, а также при значительных изменениях в системе питания или заземления или в близлежащей инфраструктуре.

Измерение напряжения прикосновения во время испытания на впрыск с помощью настраиваемого вольтметра Safearth MI3

Трехточечное испытание сопротивления

Этот тест обеспечивает измерение сопротивления простой заземляющей сети. Испытательный прибор подключается к тестируемой сети заземления и к удаленному временному электроду, а также ко второму промежуточному временному электроду. Измерительный прибор пропускает ток между сетью и удаленной точкой и измеряет результирующее напряжение между сетью и промежуточной точкой, а затем вычисляет предполагаемое сопротивление сети заземления.

Трехточечное тестирование выполняется быстро и легко и может служить хорошим индикатором любых изменений в сети подземного заземления, но результаты имеют ограниченное значение там, где есть вспомогательные соединения с сетью, такие как экраны кабелей и заземляющие / экранированные провода, а также испытание не дает никакой оценки опасностей для соблюдения техники безопасности. Взаимное сопротивление заземления (MER) и индуктивность также могут существенно повлиять на результаты, если их не учитывать эффективно.

По этим причинам трехточечное тестирование обычно рекомендуется только для очень простых изолированных сетей заземления.

Тестирование импеданса контура

В этом тесте используется современный «клещевой» измеритель для проверки полного сопротивления цепи через имеющиеся контуры заземления. Типичное применение - это когда электрод также подключается (через доступный кабель) к другому электроду или скрытому заземляющему элементу. Измеритель закреплен вокруг соединительного кабеля и подает на кабель ЭДС, одновременно измеряя наведенный ток в кабеле. Это обеспечивает измерение полного сопротивления цепи.

Хотя сначала это может показаться похожим на трехточечное тестирование, важно помнить, что этот тест измеряет сопротивление / импеданс всей цепи, а не только заземляющей сети или тестируемого электрода.

Несмотря на то, что этот тест относительно неточен, он очень быстрый и недорогой и может быть отличным индикатором проблем, изменений или повреждений, если результаты отслеживаются с течением времени.

Там, где это считается целесообразным, рекомендуется проводить тестирование импеданса контура с интервалом от 1 до 3 лет, когда тенденции часто более важны, чем индивидуальные измерения.

Испытания на удельное сопротивление грунта

Это испытание измеряет удельное сопротивление почвы, в которой заземляющая сетка находится (или должна быть) захоронена. Удельное сопротивление почвы, наряду с слоистостью почвы, имеет прямую зависимость от сопротивления заземляющей сети и поэтому очень важно на этапе проектирования.

Существует ряд методов испытаний, из которых наиболее практичным обычно является метод Веннера. В этом тесте четыре временных электрода размещаются в линию с равным интервалом.Специализированный испытательный прибор пропускает ток между внешними электродами и измеряет результирующее напряжение между внутренними электродами. Часто выполняется обратное измерение (ток между внутренними электродами, напряжение между внешними электродами), а затем расстояние между электродами увеличивается, и измерения повторяются. Последовательные измерения дают представление об удельном сопротивлении грунта на увеличивающейся глубине, что позволяет инженеру разработать модель грунта, которая может быть однородной, двух- или даже трехслойной.

Современное испытательное оборудование делает этот тест относительно простым, но на результаты могут существенно повлиять индукция, внешняя инфраструктура, глубина электрода и контактное сопротивление, а также плохие методы тестирования. Поэтому очень важно хорошо понимать и оценивать результаты во время теста.

Испытания на удельное сопротивление грунта следует проводить на стадии проектирования или в случае возникновения неопределенности в отношении существующих моделей грунта.

Тестирование непрерывности

Проверка целостности цепи или проверка целостности - один из лучших индикаторов физического состояния системы заземления.Он используется для измерения того, эффективно ли соединены элементы, которые должны быть подключены к системе заземления, и может быстро определить такие проблемы, как корродированные соединения, ослабленные болты, непреднамеренные соединения или разъединения.

Надлежащее соединение необходимо для обеспечения того, чтобы персонал работал только с оборудованием, которое эффективно подключено к системе заземления.

Тест измеряет малые сопротивления между элементами оборудования и основной сетью заземления. Этот тест особенно важен в больших системах заземления, где визуальный осмотр всех проводов и соединений затруднен.

Выбор подходящих испытательных инструментов и метода имеет решающее значение, поскольку испытательная среда подвержена значительным постоянным напряжениям переменного и постоянного тока в системе заземления, индуцированным напряжениям в измерительных выводах, относительно большим расстояниям между контрольными точками и поверхностям, которые могут вызвать повреждение тестовые провода и, следовательно, ошибочные результаты. Измерительный прибор, использующий четырехпроводной метод тестирования, является наиболее точным, но его следует проверять на достаточную устойчивость к помехам переменного и постоянного тока. «Измерители заземления», измерители контактного сопротивления, микроомметры и мультиметры имеют ограничения; Рекомендуется использовать измеритель непрерывности постоянного тока для конкретного приложения.

При наличии подходящего инструмента и знаний тестирование непрерывности относительно несложно и обычно рекомендуется с интервалом от 1 до 3 лет.

Тестирование непрерывности с помощью прибора Safearth CS3 Site Continuity Meter

Визуальный осмотр

Эффективный визуальный осмотр также чрезвычайно полезен при оценке состояния и изменений в системе заземления. Обычно он включает проверки наличия, соответствующей избыточности, пригодности и видимого состояния заземляющих проводов, соединений, материалов поверхностного слоя и подключенного оборудования и обычно рекомендуется с интервалом от 1 до 3 лет.

Тест на сопротивление заземления при 25 А

Тесты на сопротивление заземления при сильноточных токах уже много лет регламентируются стандартами безопасности. Для этих тестов есть два независимых источника.

Одним из источников является стандарт CSA 0.4 «Соединение и заземление электрического оборудования», который определяет испытательный ток 30 ампер в течение 2 минут.

Другой источник, я полагаю, исходит из требований США к бытовой технике, такой как холодильники, и указывает испытательный ток 25 ампер в течение 1 минуты.

В обоих тестах измеряется полное сопротивление цепи заземления при 25 или 30 ампер. Тест на 25 ампер требует, чтобы полное сопротивление было менее 0,1 Ом в конце периода тестирования. Для испытания на 30 ампер требуется, чтобы падение напряжения на цепи заземления было менее 4 В в конце периода испытания (менее 0,13 Ом).

(Расчет предельного значения импеданса заземления, 0,1 Ом, представлен в Технически говоря, Информационный бюллетень по безопасности продукции, том 9, номер 1, январь-март, 1996.)

Испытания на полное сопротивление цепи заземления предполагают, что в изделии произойдет короткое замыкание между токоведущим (или линейным) проводником сети и заземленными частями. Эта неисправность подвергнет цепь заземления воздействию очень высокого тока до тех пор, пока соответствующее устройство максимального тока не сработает и не отключит сеть.

Устройства максимального тока (например, предохранители, автоматические выключатели) не работают на своих номинальных значениях. Например, автоматический выключатель на 15 ампер не работает при 15 амперах. Но он действительно работает при токах, превышающих номинальный.Время срабатывания любого устройства максимального тока представляет собой кривую, связывающую ток и время. Чем выше перегрузка по току, тем меньше время работы. Большинство устройств максимального тока калибруются на удвоенный номинальный ток. Максимальное время работы при удвоенном номинальном токе составляет 1 минуту, 2 минуты или 4 минуты, в зависимости от типа устройства: предохранитель, автоматический выключатель или автоматический выключатель.

В целях безопасности конструкция продукта должна обеспечивать срабатывание предохранителя или автоматического выключателя в случае короткого замыкания токоведущего (или линейного) проводника на заземленные части.Следовательно, конструкция должна выдерживать удвоенный номинальный ток устройства максимального тока в течение как минимум одной минуты.

Это требование означает, что конструкция цепи заземления продукта должна быть достаточно прочной. Он должен быть не менее надежным, чем электрические цепи.

Сопротивление большинства электрических проводников прямо пропорционально температуре проводника. То есть с повышением температуры сопротивление проводника увеличивается. В целях безопасности сопротивление цепи заземления не должно превышать указанного значения, обычно 0.1 Ом. Чтобы оставаться ниже этого значения, необходимо контролировать температуру проводника.

Сопротивление проводника обратно пропорционально площади поперечного сечения проводника. То есть по мере увеличения площади поперечного сечения сопротивление проводника уменьшается. Чтобы контролировать сопротивление, обязательно контролировать размер провода.

А, сопротивление проводника прямо пропорционально длине проводника. То есть с увеличением длины проводника сопротивление увеличивается.В большинстве конструкций изделия провода цепи заземления относительно короткие, поэтому длина обычно не оказывает существенного влияния на сопротивление.

Таким образом, нам необходимо учитывать три параметра: температуру, площадь поперечного сечения и длину, чтобы быть уверенным, что сопротивление цепи заземления не превышает указанного значения, 0,1 Ом.

Когда проводник подвергается действию тока, некоторая мощность рассеивается на сопротивлении проводника в соответствии с:

Мощность = I x I x R

Мощность - это мера электрической энергии, преобразованной в тепло в проводнике.Таким образом, действие проводящего тока вызывает нагрев провода. Этот нагрев, в свою очередь, вызывает увеличение сопротивления. Если значение R становится слишком высоким, система может перейти в режим положительной обратной связи, где R продолжает увеличиваться, пока проводник не расплавится и цепь не откроется. Если это произойдет с цепью заземления, изделие станет небезопасным, поскольку устройство максимального тока не будет работать.

Обычно сетевые шнуры и проводка имеют диаметр 18 AWG (приблизительно 0,75 квадратных миллиметра).При воздействии 25 или 30 ампер провод станет теплым, возможно, даже слишком горячим для прикосновения. Но оно не будет превышать предельное значение 0,1 Ом. И это не вызовет плавления изоляции.

С другой стороны, № 22 AWG при воздействии 25 ампер станет слишком горячим для прикосновения и вызовет плавление его изоляции. Это также приведет к расплавлению изоляции соседних проводов, что приведет к непредсказуемым последствиям коротких замыканий. Через 2 минуты при токе 30 ампер № 22 AWG может расплавиться.

Испытание сильноточной цепи заземления является хорошим тестом для подтверждения соответствия конструкции цепи заземления.Вопрос, который я хочу затронуть, заключается в том, полезен ли сильноточный тест в качестве теста на производственной линии.

Почти все центры сертификации безопасности требуют проверки цепи заземления на производственной линии. Большинство не указывает ток для теста производственной линии. Однако некоторые центры сертификации безопасности требуют, чтобы 25-амперный тест проводился на производственной линии.

Может ли тест на производственной линии 25 А выявить производственные дефекты, которые не могут быть обнаружены тестом на слабый ток?

Один производственный дефект - это повреждение при обрезке или обрыве отдельных жил заземляющего провода при обжатии или подключении к клемме.Мы смоделировали плохой обжим, разрезая отдельные жилы 36-жильного провода № 18 AWG. Мы сняли изоляцию примерно с 3 мм провода, разрезали одну жилу и отклеили два конца до краев изоляции. Затем мы измерили сопротивление с помощью обычного цифрового омметра, а импеданс - с помощью сильноточного миллиомметра (переменного тока). Мы приложили 25 ампер в течение двух минут, снимая показания миллометра каждые 10 секунд.

Мы повторили тест, отрезая по одной прядке за раз.

В течение двух минут сопротивление возрастет. Это ожидается, потому что проволока нагревается из-за рассеиваемой в ней мощности.

По мере того, как мы продолжали отрезать отдельные пряди, первоначальное сопротивление увеличивалось, но незначительно.

Сопротивление омметра показало 0,2 Ом для
при каждом испытании.

Миллиомметр с сильноточным источником показывал менее 0,1 Ом на протяжении каждого теста, пока мы не перерезали 31-ю жилу. Когда осталось четыре нити, нити расплавились примерно через 1 минуту.(Провод № 18 AWG состоит из 36 жил медного провода № 34 AWG.)

Для сравнения, № 30 AWG на открытом воздухе будет плавиться при
5 ампер.

Как 5 нитей могут выдерживать 25 ампер в течение
2 минуты без плавления?

Ответ состоит в том, что 5 нитей были всего 3 мм в длину. Они были хорошо погружены при нагревании оставшимися прядями, которые удерживались рядом с 5 прядями окружающей изоляцией. Медь - очень хороший проводник тепла. Теплоотвод не позволял прядям достигать температуры плавления.

Этот тест показывает, что тест на 25 ампер вряд ли обнаружит провод с обрезанными или оборванными жилами, что может произойти из-за неправильного обжима или из-за чрезмерного изгиба.


БЛАГОДАРНОСТИ

Спасибо Эрику Дэвису из подразделения Hewlett-Packard в Сан-Диего за тестирование провода.

Эта работа дублирует работу, выполненную Ванкуверским подразделением Hewlett-Packard в 1985 году под руководством Кена Кертиса.

Copyright 1997 Ричард Нут Первоначально опубликовано в Информационном бюллетене по безопасности продукции, Vol.10, No. 1, январь - март 1997 г.

Ричард Нут - консультант по безопасности продукции, занимающийся безопасным проектированием, безопасным производством, сертификацией безопасности, стандартами безопасности и судебно-медицинскими исследованиями.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
