Какой провод использовать для заземления

Заземлением называется соединение элементов электросистемы с землей, она создается в целях безопасности на случай внезапного выхода оборудования из строя. Для соединения с заземляющим устройством нужен специальный проводник с определёнными эксплуатационными характеристиками. Заземляющий электрошнур имеет маркировку, отличительный цвет. Он не меняется при использовании любых изоляционных материалов.

На фото провода заземления. Они всегда выпускаются двухцветными: с одной стороны окрашены в желтый цвет, с другой – в зеленый. По этим отличительным признакам они легко узнаваемы в распределительных устройствах.

Краткое содержимое статьи:

Правила выбора заземляющего кабеля

Сечение проводов заземления – это диаметр металлической начинки или жилы. Она должна обладать пропускной способностью, соответствующей напряжению тока от фазы.

При подключении к фазовому проводу с сечением до 166 мм принято выбирать заземление такой же толщины.

Свыше 16 мм – не менее ½ сечения провода, идущего от фазы.

Примеры:

• если водонагреватель подключается 4 мм проводом, толщина жилы заземления этого устройства будет такой же;
• если проводник тока имеет сечение 16 мм, жила заземления должна быть равна 16 мм;
• если от распределительного электрощита идет провод сечением до 35 мм, жилы заземления не должна быть меньше 16 мм.

Разновидности проводников

Для проводников чаще используют алюминиевые или медные жилы. Заземляющие жилы:

• оставляют неизолированными;
• покрывают защитной оболочкой;
• включают в многожильный кабель;
• оформляют до самостоятельного одножильного проводника.

Маркировка

Буквенные символы указывают на материал жил. В провода с буквенными обозначениями «А» сердечники алюминиевые, если буквы нет – медные.

• АА – проводник с алюминиевым сердечником и оплеткой из этого же металла;
• АС – со свинцовой оплеткой;
• Б – провод с влагозащитой;
• Бн – влагозащита невоспламеняемая;
• В – провод покрыт полихлорвиниловой оболочкой;
• Г – кабель без оболочки;
• К – контрольный кабель в обмотке из проволок
• НР – провод в невоспламеняющейся резиновой оболочке;
• Р – провод изолирован резиной.

Маркировка проводов заземления содержит цифры, они указывают на число жил. Дальше через знак «х» указывается сечение провода.

Цвет

Расцветка заземляющих одножильных и многожильных проводов должна быть одинаковой. Она регламентирована правилами электромонтажа. Когда заземление проводится самостоятельно, и провод подбирается без учета цвета, у контакта его обматывают двухцветной желто-зеленой изолентой или однотонной зеленой.

В домах старого типа, построенных до утверждения правил, цвета проводов заземления могут быть любыми. В электрораспределительных устройствах и щитках они бывают синими, красными, черными, ведь никаких опознавательных знаков раньше не делали.

Сложно бывает определить нудную жилу в общем кабеле. В этом случае возникает резонный вопрос: как определить провод заземления.

При однофазном подключении, такое делали в панельных и кирпичных многоквартирных домах, провоз заземления находят с помощью индикатора. Если он загорелся, это фаза, проводник с током. Если нет – это ноль или заземление.

Когда ищут заземление в трехжильном проводе, используют мультиметр. Его одним контактом подцепляют к фазе, другим к испытуемому проводу. Если на шкале прибора стрелка покажет меньше 220 в, это нужный провод, к нему можно подключать заземляющий контур.

Часто используемые проводники

В современном кабеле NYM заземляющий провод легко найти по стандартному желто-зеленому цвету. Такие провода очень надежны, удобны в монтаже электросетям, они рассчитаны на большую мощность, применяются для заземления зданий. Каждая медная жила изолирована отдельно в промежуточную оболочку.

Кабель ВВГ состоит из медных скрученных проводов, покрытых цветной оболочкой. Сверху этот электрошнур защищен броней, покрытой стекловолоконной оплеткой. Для пожаробезопасности она пропитывается битумом. Количество жил в таком кабеле варьируется от одной до пяти.

По цвету индивидуальной оболочки проводов заземляющий кабель находится сразу.

ПВ-6 – тонкий медный проводник, покрытый поливинилхлоридом. Он обладает большой гибкостью и удобен при электромонтаже в квартирах и жилых домах. Часто используется для заземления, несмотря на то, что не имеет специальной расцветки. Провод устойчив к высоким температурам, влажности.

Нужный цвет имеет провод с маркировкой ПВ-6-Зп. Он используется при монтаже многоквартирных домов и объектов разного целевого назначения.

Провод ESUY применяется в энергосистемах небольшой мощности, работающих под постоянной нагрузкой. Удобен при монтаже защиты на случай короткого замыкания. Это легкий, гибкий электрошнур в прозрачной плотной оболочке, защищающих сердцевину от механических повреждений и воздействия агрессивных сред. Он используется как кабель заземления, поэтому на нем нет маркировки номинального напряжения.

Фото проводов для заземления

Вам понравилась статья? Поделитесь 😉



Требования к заземляющим проводникам: что нужно знать

Требование к проводам заземления

Заземляющий провод является одним из неотъемлемых элементов любой электроустановки. Его основное назначение — защита от косвенного прикосновения к частям электроустановки, находящимся под напряжением. Косвенным называется прикосновение к частям оборудования, которые в нормальных условиях не находятся под напряжением, например, корпуса двигателей, трансформаторов или даже ручка фена.

Но вследствие нарушения изоляции токоведущих частей  (проводов), они могут оказаться под напряжением. Именно для защиты от таких случайностей и предназначено защитное заземление.

Содержание

• Немного теории
• Требования к заземлителям
  • Общие требования к проводам заземления
  • Требования к переносным заземлениям
• Вывод

Немного теории

Обычному человеку, не особо вдающемуся в основы электротехники, достаточно сложно разобраться во всех этих нюансах. Особенно когда начинают оперировать такими понятиями как заземление, зануление, глухо заземленная или эффективно заземленная нейтраль. Поэтому, для начала попробуем доступным языком объяснить суть всех этих обозначений, и определить основную цель, с которой их придумали.

Нейтраль электрооборудования

• Существует пять основных схем подключения нейтрали электрооборудования. Нейтралью называют общую точку обмоток электрооборудования, соединенного в звезду. Соединение звезда — это кода три начала обмотки подключаются к соответствующим фазным проводам, а концы этих обмоток соединяются между собой — нейтраль.
• В точке соединения концов этих обмоток, в идеальных условиях потенциал будет равен нулю. Такой же потенциал имеет земля. Поэтому при помощи шины или проводника выполняется заземление нейтрального провода. Обычно подключается он к специальной шине стационарного заземлителя.
• Такая система называется TN или системой с глухо заземленной нейтралью. В нашей стране она повсеместно используется в электроустановках до 1000В и подразделяется на три подвида.

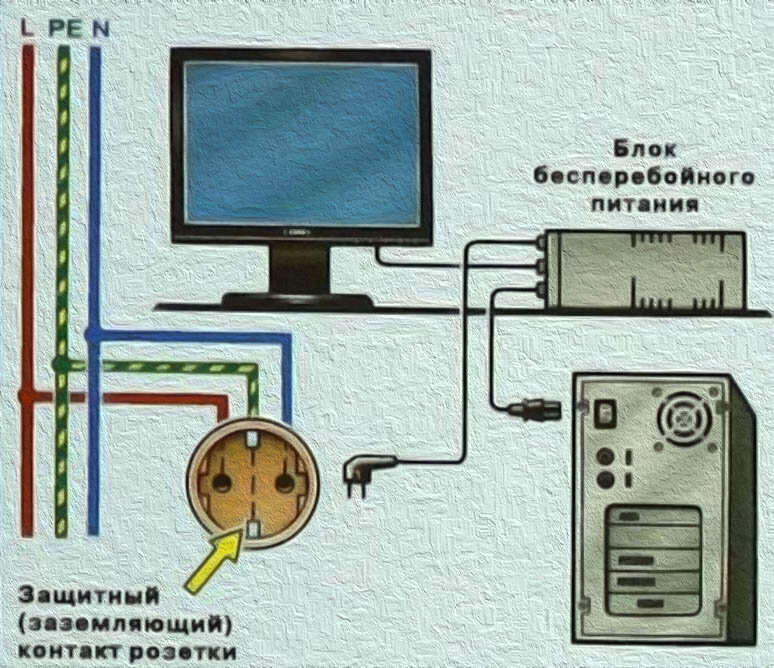

• Но прежде чем мы приступим к разбору этих подвидов, давайте определимся, что такое нулевой и защитный провод. Как говорит инструкция, нулевым или нейтральным проводом называется проводник, подключенный к нейтрали. На схемах этот провод обычно обозначают – «N».

Отличия зануления и заземления

• Кроме того, существует еще так называемый проводник защитного заземления. Он обозначается «РЕ». Используя КС 066 1 зажим плашечный заземляющего провода или другой подобный вид подключения, он подключается к земле и к корпусу оборудования, тем самым, обеспечивая нулевой потенциал на корпусе. Но как мы помним, в сетях с глухо заземленной нейтралью она так же подключается к земле.

Именно, исходя из этого условия, в сетях TN и существует три вида подключения:

Система TN-S	Первый вариант это TN-S. При этом варианте, к нейтрали одним проводом подключается нулевой проводник, а вторым провод защитного заземления. На всем протяжении до конечного потребителя они не соединяются.
Система TN-С	Второй вариант это – TN-С. В этом случае провода для заземления и нулевой проводник подключаются к нейтрали в одной точке, и по всей длине идут единым проводником. Такой проводник называется «PEN», то есть нулевой и защитный.
Система TN-C-S	Последним вариантом для систем с глухо заземлённой нейтралью является система TN-C-S, то есть система, совмещающая первые два варианта. Для этой системы характерно использование одного проводника для подключения к нейтрали. Но затем он разделяется на два проводника – заземления и зануления. Провода заземления для снижения потенциала корпуса и зануления для работы электроустановки. В дальнейшем они уже не пересекаются.
Система ТТ	Кроме приведенных выше систем, существуют еще IT (система с изолированной нейтралью) и TT (система с эффективно заземленной нейтралью). Такие системы обычно используются в сетях выше 1000, куда без должной подготовки и знаний лезть не следует. Ведь цена ошибки там очень велика. Поэтому в нашей статье мы не будем их даже рассматривать.

Важно: Ссылаясь на систему заземления TN -С, некоторые «горе электрики» пытаются реализовать ее у себя дома, используя нулевой проводник в качестве и нейтрального и защитного. Но согласно п.1.7.132 ПУЭ для однофазных сетей это запрещено. Это связано с тем, что при обрыве нулевого провода высока вероятность появления напряжения на корпусе защищаемого оборудования.

Поэтому, если нет отдельного контура заземления, то лучше обойтись вообще без него, чем подключать корпус оборудования к нулевому проводнику.

Требования к заземлителям

Ну вот, разобравшись с основными теоретическими аспектами, давайте поговорим и о самих проводниках. В зависимости от места их установки к ним предъявляются совершенно разные требования. Поэтому давайте отдельно рассмотрим включение заземляющих проводов для стационарных и передвижных электроустановок.

Общие требования к проводам заземления

Но начнем мы наш разговор с общих требований, предъявляемых к проводникам, используемым для заземления. Как вы уже должны были понять они должны обеспечивать снижение потенциала на защищаемом оборудовании до нулевого или близкого к нему значения. В связи с этим они должны иметь возможность пропускать ток, равный току короткого замыкания в данной электроустановке.

• Казалось бы, в связи с этим, сечение таких проводников, в обязательном порядке должно быть не меньше, чем у фазных проводников, но это не так. Дело в том, что фазные проводники должны обеспечивать долговременное протекание больших токов. А вот защитный провод, должен обеспечить такую возможность только на время работы защиты. Обычно это время не превышает 2-3 секунд.

Сечение проводов заземления

• Определить такое сечение вы вполне можете и своими руками благодаря таблице 1.7.5 ПУЭ. Для проводов с сечением рабочих жил до 16 мм^2, сечение защитных проводников должно быть идентичным. Для проводов от 16 до 35 мм² сечение защитных проводов может быть 16 мм². Для проводов большего сечения защитный проводник должен быть не менее чем в два раза меньшего сечения.

Структура кабеля с нулевым проводом меньшего сечения

Согласно нормам ГОСТ, вся кабельно-проводниковая продукция должна содержать маркировку сечения жил. Причем если сечение жил зануления и заземления отличаются от рабочих, то она должна указываться отдельно как на видео.

• В некоторых случаях допускается отдельный расчёт сечения проводника заземления. Для этого используется формула, в которой учтены такие показатели как ток короткого замыкания, время срабатывания защит, тип изоляции и проводника, а также способ прокладки кабеля. Но используют такой способ определения сечения достаточно редко.
• Теперь, что касается обозначения заземляющих и нулевых проводников. Их буквенную аббревиатуру вы уже знаете. Но кроме того они имеют еще и цветовую. Заземление при пятипроводной системе заземления должно иметь желто-зеленую окраску. Нулевой провод обозначается голубым цветом.

Знак места подключения заземления

• Отдельным вопросом является качество заземления. Его определяют путем измерения его сопротивления. Согласно п.1.7.101 ПУЭ для трехфазной сети с линейным напряжением в 380В, оно должно быть не более 4 Ом. Это достаточно маленькая величина, которая обуславливается только внутренним сопротивлением проводника.

Схема измерения сопротивления заземления

• Для достижения соответствующего качества заземления следует использовать винтовые зажимы. Они позволяют достаточно просто отключить проводник для ремонтных работ и испытаний, а также обеспечивают качественный контакт. Удлинение заземления и нулевых проводников не приветствуется, но допускается. В этом случае можно использовать зажим плашечный заземляющего провода КС 066 1 или подобные зажимы для проводов меньшего сечения.
• Отдельным вопросом является отдельная прокладка проводов заземления и зануления. Согласно п.1.7.127 ПУЭ провод медный для заземления должен быть не менее 2,5 мм² если он имеет защиту от механических повреждений и не менее 4 мм^2, если он не имеет таковой. Для алюминиевого провода, независимо от способа прокладки, сечение должно быть не меньше 16 мм².

Требования к переносным заземлениям

Отдельной темой стоят проводники для временного использования. С их помощью к заземляющему контуру подключают электроустановки временного характера. Это могут быть передвижные будки, механизмы или автотранспорт.

Переносное заземление

• Для этого используют специальные переносные заземления. Подобные проводники используют и для создания безопасных условий работ.
• Такие проводники не должны иметь изоляции, это делается для того, чтобы всегда можно было визуально осмотреть его целостность. Для крепления к контуру заземления и механизму он должен иметь струбцины. Струбцина для провода заземления должна крепится к проводу методом сварки или винтового соединения.

Струбцина переносного заземления

• Проводник обязательно должен быть медным и многожильным. Причем количество оборванных отдельных проволок строго регламентируется и не должно превышать 5%.
• Сечение таких переносных заземлений должно быть не менее 16 мм² для электроустановок до 1000В и не менее 25 мм² для электроустановок более высокого напряжения. Для заземления машин и механизмов можно использовать провод с сечением не менее 16 мм² независимо от класса напряжения.

На фото переносное заземление для заземления машин и механизмов

Качество такого заземления проверить достаточно сложно. Поэтому единственным условием является обязательная зачистка металлической поверхности перед их наложением.

Вывод

Заземление нейтрального провода и проводника заземления играют очень важную роль не только для создания безопасных условий, но и для работоспособности всей системы. Поэтому этим аспектом электроустановки не следует пренебрегать. И мы очень надеемся, что наша статья помогла вам разобраться в этом вопросе.

голые или изолированные? Выбор лучшего заземляющего провода для вашего проекта

Спросите любого промышленного подрядчика, и он скажет вам, что безопасность на рабочем месте всегда является первостепенной задачей. Вот почему правильное заземление электрооборудования так важно — оно может предотвратить серьезные травмы или даже смертельный исход, не говоря уже о потенциальном повреждении оборудования или имущества.

Подрядчики могут использовать для заземления как голые, так и изолированные провода. Но как они определяют, что лучше использовать и в каких обстоятельствах?

Что такое заземление?

Чрезмерные электрические заряды могут быть вызваны скачками напряжения, неисправностью оборудования и даже ударами молнии. Заземляющие провода соединяют оборудование с землей. Электричество идет по пути наименьшего сопротивления. В случае короткого замыкания или скачка напряжения избыточное электричество безопасно уходит через заземляющий провод на землю, а не через оборудование (или людей!), которые могут находиться поблизости. Таким образом, заземление помогает предотвратить серьезные травмы, повреждение оборудования и возможные пожары.

В промышленности обычно используются несколько систем заземления, в зависимости от источника питания (например, коммунальная служба, генератор или трансформатор) и используемого оборудования. Однако все они в той или иной форме используют заземляющий провод.

Заземляющий провод: два типа, схожие функции

Заземляющий провод почти всегда изготавливается из меди и доступен у большинства производителей медных проводов в нескольких размерах. Изолированные версии обычно поставляются с изоляцией из поливинилхлорида (ПВХ) или полиэтилена с высокой молекулярной массой (HMWPE) зеленого, зелено-желтого или черного цвета.

Хотя каждый из них имеет свои преимущества, важно отметить, что и неизолированная, и изолированная версии выполняют одинаковую функцию заземления.

Преимущества изолированного заземляющего провода

Изолированный заземляющий провод имеет несколько практических преимуществ по сравнению с неизолированным аналогом, в том числе:

Маркировка и идентификация. Изолированный заземляющий провод доступен в нескольких цветах, а некоторые производители медных проводов, такие как Kris-Tech, предлагают нестандартные цвета, полосы и даже печать на оболочке. Цветовое кодирование и маркировка могут упростить идентификацию проводов и процесс заделки, сокращая трудозатраты и время работы.

Использование в кабелепроводах. Заземляющий провод часто протягивается через кабелепроводы, и здесь преимущество имеет изолированный провод. «Скользкий» характер изоляции значительно облегчает протягивание провода через кабелепроводы, особенно если в трубе есть повороты или изгибы.

Среда с открытыми шинами. Сборная шина представляет собой металлический стержень или полосу, используемую для распределения сильноточной мощности внутри распределительных устройств и щитов. Шины обычно неизолированы, поэтому для предотвращения непреднамеренного контакта между заземляющим проводом и шиной используется изолированный заземляющий провод.

Защита от кражи. Кража медной проволоки – распространенное и дорогостоящее преступление. В 2019 году Министерство транспорта штата Миссури сообщило, что ежегодно тратит почти 1 миллион долларов на ремонт уличных фонарей, вызванных кражей медного провода. Изолированный медный заземляющий провод труднее «обработать» ворам и гораздо менее привлекателен для кражи.

Потенциальная экономия средств за счет неизолированного заземляющего провода

Неизолированный медный заземляющий провод дешевле изолированного заземляющего провода и хорошо работает во многих промышленных приложениях. В частности, для крупных проектов использование неизолированной меди может привести к значительной экономии средств.

В некоторых случаях неизолированный заземляющий провод может быть менее трудоемким, поскольку его не нужно зачищать перед заделкой.

Обоснованный выбор

Как лучше всего выбрать правильный заземляющий провод (неизолированный или изолированный) для вашего применения? В большинстве случаев любой из них будет выполнять функцию технического заземления. Однако первым шагом должна быть консультация с вашей местной кодовой книгой. Часто местные строительные нормы и правила могут окончательно диктовать, какой заземляющий провод использовать.

Однако иногда код может быть неоднозначным. В этих случаях всегда лучше работать с местными инспекторами или официальными лицами, чтобы они помогли интерпретировать код и подтвердить, какой тип заземляющего провода использовать для вашего приложения. Получение этого подтверждения перед установкой обеспечит официальное подписание и устранит возможность «отрыва и замены». ) варианты заземляющего провода в диапазоне калибров. Мы производим сертифицированный UL заземляющий провод двух цветов: зеленый и коричневый, а также предлагаем черную версию, не соответствующую требованиям UL, за исключением цвета изоляции.

Компания Kris-Tech также предлагает индивидуальные варианты разметки и печати, которые упрощают и ускоряют процесс заделки проводов.

Как и все наши изделия из проволоки, Kris-Tech может предоставить нестандартную длину, несколько вариантов упаковки и маркировки и никогда не взимает плату за обрезку или намотку.

Если вы хотите узнать больше о решениях для заземляющих проводов Kris-Tech, свяжитесь с нами, используя форму ниже.

Требования к заземлению жилых помещений

В системе электропроводки вашего дома система заземления является критически важной функцией безопасности. В случае какого-либо сбоя в системе система заземления обеспечивает путь наименьшего сопротивления, который обеспечивает безопасный возврат тока обратно в землю. Таким образом, снижается вероятность того, что короткое замыкание может привести к пожару или опасному для жизни поражению электрическим током. Последняя и наиболее важная часть системы заземления дома состоит из металлического заземляющего стержня, вбитого глубоко в землю, проводки, соединяющей этот стержень с заземляющим наконечником основания сервисной панели или счетчика коммунальных услуг, и соединительного зажима между проводкой и стержнем.

Это «заземление» — очень важная часть вашей электрической системы для обеспечения электробезопасности. Согласно Национальному электротехническому кодексу или NEC, система заземления должна иметь сопротивление заземления не более 25 Ом. Для этого может потребоваться более одного заземляющего стержня.

• 01 из 05

  Что такое заземляющие стержни?

  Хоум Депо

  Заземляющие стержни, также известные как заземляющие электроды, используются для подключения системы заземления электрических систем к заземлению. Заземляющие стержни могут быть изготовлены из различных материалов, но медь является наиболее распространенным материалом, используемым для жилых помещений. Заземляющие стержни являются очень хорошими проводниками электричества и позволяют любому опасному электричеству течь на землю, устраняя опасность от вас и электрической панели.

• 02 из 05

  Длина заземляющего стержня

  Заземляющий стержень, который соединяет домашнюю систему заземления с землей, представляет собой длинный металлический стержень, обычно медь, соединенная со сталью, оцинкованным железом или нержавеющей сталью.

  Заземляющие стержни бывают 8-футовой и 10-футовой длины, причем 8-футовый размер является наиболее распространенным размером, используемым в жилых помещениях. Как правило, заземляющие стержни должны иметь длину не менее восьми футов и не должны быть срезаны. В очень сухой земле, которая обеспечивает большее сопротивление, чем влажная почва (это означает, что она не так легко воспринимает электричество), заземляющие стержни иногда укладываются друг на друга и соединяются специальным зажимом, чтобы они могли углубляться в землю.

  Другой вариант — добавить второй заземляющий стержень. Обычно это лучший вариант, но, согласно NEC, стержни должны быть на расстоянии не менее шести футов друг от друга.

  Примечание: В большинстве местных юрисдикций и местных энергетических компаний для прохождения проверки требуется метод с двумя заземляющими стержнями. Некоторые округа также разрешают или требуют заземления фундамента или фундамента для нового строительства.

  Когда это возможно, заземляющие стержни должны вонзаться во влажную почву вокруг вашего дома. Обычно в зоне, близкой к фундаменту, достаточно влаги из-за стока воды из водосточных желобов.

  Неразумно и небезопасно устанавливать более короткие 4-футовые заземляющие стержни, которые часто продаются для заземления таких вещей, как телевизионные антенны и другие отдельные устройства. Они не являются законными для заземления домашней электросети, и они могут привести к сбою вашей системы заземления, когда это необходимо больше всего.

• 03 из 05

  Диаметр заземляющего стержня

  Заземляющие стержни бывают разной толщины (диаметра), в том числе 3/8″, 5/8″, 1/2″, 3/4″ и 1″. Минимально допустимый диаметр заземляющего стержня составляет 3/8″, но большие размеры являются лучшим выбором, потому что они обеспечивают большую площадь поверхности для контакта с землей.

• 04 из 05

  Провод заземления

  Заземляющий провод, часто называемый проводником заземляющего электрода , является связующим звеном между заземляющим стержнем и заземляющим соединением. Заземляющие провода для жилых помещений обычно изготавливаются из меди и имеют размер № 6 (6 AWG) или больше.

  Для сетей на 200 ампер требуется проводник заземляющего электрода №4 (заземляющий провод).

• 05 из 05

  Заземляющие зажимы

  Заземляющие зажимы используются для соединения проводника заземляющего электрода с заземляющим стержнем.

  • Зажим желудь представляет собой зажим овальной формы с болтом, с помощью которого он крепится к заземляющему стержню.
