Контур заземления своими руками: как правильно сделать своими руками, схема для 220В и 380В

alexxlab

Контур заземления в частном доме своими руками

Каждый человек использует в повседневной жизни достаточно большое количество бытовых приборов и устройств, которые нуждаются в качественном и грамотном обслуживании, поскольку только тогда они смогут прослужить долгое время, сохраняя все свои технические качества и безопасность для потребителя.

И именно поэтому в большинстве случаев не обойтись без создания специального контура заземления частного дома с целью исключения перепадов напряжения и создания сопутствующих неудобств.

Можно ли создать контур заземления частного дома своими руками?

Многие люди задаются вопросом, можно ли создать контур заземления в частном доме своими руками, чтобы не прибегать к помощи специалистов? В большинстве случаев данный вопрос возникает по той причине, что многие боятся получения соответствующего штрафа от электриков.

По сути, если заземление выполнено правильно в соответствии со всеми полагающими нормами и правилами, а измерения предоставляют данные о растекании тока не более чем в 4 Ом, то тогда формально не должно быть каких-то неясностей и неточностей с полагающимися службами.

Помните, что обустройство заземления частного дома регламентируется определенными документами, поэтому нужно внимательно отнестись к их рассмотрению и изучению, чтобы провести поставленные работы соответствующим образом.

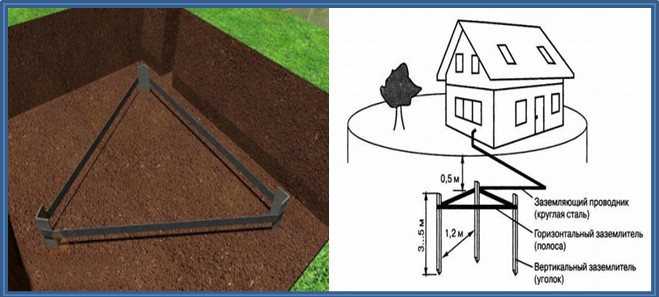

Фото схемы контуров заземления

Зачем вообще требуется обустройство контура заземления для частного дома?

В первую очередь необходимость создания данной системы заключается в том, что именно так предоставляется возможность защитить людей от электрического шока, а всю используемую бытовую технику от поломок и неисправностей, связанных с перепадами напряжения. А если обустроен специальный молниеотвод, то создается и дополнительная защита дома и всего имущества при ударе молнии.

Какие предметы бытовой техники нуждаются в заземлении?

Каждый предмет бытовой техники обладает индивидуальными конструкционными и техническими качествами, поэтому и заземление должно производиться соответствующим образом. А вот, как правило, осуществлять заземление нужно для следующих предметов бытовой техники:

  • стиральная и посудомоечная машинка;
  • микроволновая печь;
  • электрические духовки и варочные поверхности так же нуждаются в заземлении;
  • настольный компьютер.

Если провести работы правильно и грамотно, то можно продлить срок использования данных предметов и обеспечить при этом все полагающиеся удобства в работе.

Как купить осветительное оборудование онлайн: подробное руководство

Покупка осветительного оборудования, например Elstead Lighting в Интернете может оказаться непосильной задачей, особенно для новичков. Имея так много доступных вариантов, может быть трудно определить, какие продукты стоят инвестиций. Однако при наличии необходимых знаний и рекомендаций покупка осветительного оборудования в Интернете может стать беспроблемным процессом.

Виды крепежа для рыхлых оснований

Крепление различных предметов к стенам из ячеистого или пустотелого материала представляет определенную сложность. Для решения этой проблемы используются дюбели разных конструкций и размеров. Задача мастера заключается в том, чтобы из обширной номенклатуры крепежа подобрать оптимальным вариант.

Заземление в частном доме своими руками. Правильное заземление частного дома

Заземление в частном доме – это необходимая мера безопасности. Если произошло замыкание в электрической сети, то благодаря заземлению, бытовые приборы будут защищены от перегорания, а жильцы дома от поражения электрическим током.

В бытовых условиях может случиться так, что изоляция проводов нарушается и возникает пробой. Причины могут быть разными – от замыкания в сети до неисправностей в бытовых приборах (например, протечки в стиральной машине). При этом на металлические корпуса бытовых приборов поступит избыточное напряжение. И если человек коснётся корпусам прибора, то его ударит током.

Согласно законам физики, электричество всегда уходит в землю. При этом, оно будет искать подходящий для этого диэлектрик, обладающий минимальным сопротивлением, и тело человека для этого неплохо подходит. Но наша с вами задача избежать удара тока, потому что сильного удара током можно не выдержать. Поэтому для быстрого и безопасного отвода избыточного напряжения в грунт в частном доме необходимо установить заземляющий контур. При его наличии избыток напряжения с корпуса прибора быстро уйдет в землю, а человек при касании ощутит максимум легкое покалывание.

Заземление – это электрическая цепь, в которую входят корпуса всех электроприборов в доме и заземляющий контур, отводящий избыточный ток в землю. В современном трёхжильном кабеле для заземления предусмотрена отдельная жила жёлто-зеленого цвета. С её помощью все розетки в доме соединяются в цепь, ведущую к щитку, а от него – к контуру заземления. Подключение к этому контуру нужно предусмотреть для всех приборов в доме – чайников, холодильников, плиток, стиральных машинок. Для бойлеров делают дополнительное заземление на корпус – если вдруг возникнет протечка. Заземляющий контур – это конструкция из металлических штырей и полос, которую вкапывают в грунт около дома на определённом расстоянии. Контур соединяется со щитком при помощи провода и болтов.

Характеристики и требования к системам заземления

Основная характеристика – это сопротивление системы. Чем оно меньше, тем выше надёжность системы. При стандартном напряжении 220/380В максимальное значение сопротивления равно 4 Ом. Чем этот показатель ниже, тем меньшее напряжение появится на корпусах электроприборов. Показатель сопротивления всего контура заземления также зависит от проводимости электродов и сопротивления грунта.

Горизонтальные и вертикальные детали заземляющего контура должны быть сделаны из долговечного материала. Горизонтальные заземлители – это стальные поломы размером 40х4 см. Что касается электродов, то самый хороший показатель сопротивления у медных деталей, а обычная рифлёная арматура плохо справляется с отводом электротока. Для электродов подойдет круглая сталь в прутках диаметром не менее 14 мм и стальные уголки с минимальными размерами 40х40х5. Что выбрать, прутки или уголки, зависит от состояния почвы. Прутки легче забивать в грунт, а уголки в процессе могут сгибаться сверху и эту часть придётся срезать. Но если почва торфяная, то уголки легко войдут в грунт.

Штыри нельзя красить, так как нарушится контакт с землей. Для предотвращения ржавления электроды покрывают антикоррозийными составами. Наименьшее сопротивление у торфяных почв и суглинков, наибольшее – у влажного песка и ПГС. Для снижения показателя сопротивления рекомендуется разбавлять почву в месте закапывания контура при помощи золы и пепла. Другой вариант – увеличить глубину забивания электродов, чтобы дойти до нужной почвы. Глубина забивания электродов должна быть на 60-100 см ниже глубины промерзания почвы. Также надо учитывать плотность грунта – чем она выше, тем глубже должны быть забиты электроды. Размеры заготовок контура выбираются с учетом Правил устройства электроустановок (ПУЭ). Примерный расчёт расстояния между электродами – длина стержня умножается на коэффициент 2,2.

Подключение заземления в частном доме своими руками

Схема заземления зависит от:

  • вида подключаемого СИП-кабеля;
  • способа подключения нулевого проводника.

Это вполне можно сделать своими руками. Всего есть три типа нулевых проводников – N (функциональный ноль), PE (защитный ноль) и PEN, где совмещаются защитный и функциональный ноль. Входящие подключения от станции бывают такие:

  • Два провода – один фаза, другой PEN.
  • Трехфазная сеть – три фазы и PEN.
  • Однофазная с 3 проводами и трехфазная с 5 проводами – два защитных проводника N и PE.

Система TN-C. Нулевой проводники N и PE объединены в один провод, а розетки не заземлены. Электроприборы в помещениях с высокой влажность нужно заземлять отдельно. Система небезопасная и практически не используемая.

Система TN-C-S. На подстанции N и PE объединены, а при входе в дом идёт разделение на отдельный нулевой N и защитный проводник PE. Система считается надёжной, но есть вероятность обрыва нуля на пути от подстанции к дому.

Система TN-S – для нее характерно разделение функционального и защитного ноля ещё на подстанции. К дому подходит пять проводов – три фазы, ноль и земля.

Система TT – самая распространённая. К дому подходят 4 провода – 3 фазы и четвертый нулевой. В этом случае необходимо делать в доме отдельную систему заземления в виде заземляющего контура. В доме должно стоять устройство защитного отключения УЗО.

Контур заземления для частного дома

Есть три вида контуров заземления для частного дома:

  • Модульно-штыревой.
  • Линейный.
  • Замкнутый (треугольник).

В модульно-штыревом контуре используется один электрод в виде разборного стального стержня с покрытием из меди. Для него не нужно копать траншею. Максимальная глубина – до 20 метров.

Линейный контур – разомкнутый, он состоит из цепочки электродов, соединённых в линию или полукруг. Такая схема применяется на участках небольшой площади, где нет возможности поместить замкнутый контур. В замкнутом контуре три штыря соединяются с железными полосами при помощи сварки так, чтобы получился равнобедренный треугольник со штырями в углах. Глубина расположения контура – 0,5 м, длина штырей – 2-3 м, расстояние между ними – 1,2 м.

Самый надежный из них – замкнутый контур. Если повреждена одна из перемычек между электродами (проржавела или сгнила), то контур всё равно будет работать. В линейном контуре при аналогичном повреждении контур не будет выполнять свои функции.

Правильное заземление частного дома

Контур располагают недалеко от дома, на расстоянии порядка двух метров. Лучше выбрать влажное место – в низине, около огорода, это обеспечит лучший контакт почвы с электродом. Если дом располагается на сваях, то допускается расположение контура под домом. Необходимо учесть тип почвы рядом с домом – если там слишком много песка, то лучше закопать контур подальше, где есть глина. Не рекомендуется бурить отверстия под электроды, так как в этом случае будет нарушать контакт штырей с землей.

Как же сделать заземление в частном доме? Методика следующая:

  • Под контур лопатой выкапывается траншея в зависимости от его конфигурации.
  • В грунт при помощи кувалды забиваются электроды, которые предварительно нужно заострить болгаркой. Забивание идёт не полностью – нужно оставить над поверхностью около 20 см для приваривания горизонтальных заземлителей.
  • Затем электроды свариваются с горизонтальными заземлителями, одна из стальных полос подводится к дому. Конструкцию покрывают битумом, смолой или антикоррозийным составом.
  • Контур засыпается грунтом с пеплом, золой.
  • Полоса у дома закрепляется на фундаменте и к ней болтом прикрепляется заземляющий кабель.

Как проверить заземление в частном доме? Каждые 12 лет нужно вызывать  лабораторию из компании ИванМастер и проверять работоспособность заземляющего контура.

Геотермальная система контура заземления Видео и схемы установки

Для системы DIY мы рекомендуем горизонтальные контуры заземления как самый простой способ установки. Все, что вам нужно, это взять напрокат заднюю мотыгу с 36-дюймовым ковшом для гибкой петли или, в качестве альтернативы, можно арендовать цепной траншеекопатель, чтобы проложить однорядные траншеи для петель. В Канаду и Северную часть США мы поставляем бухты по 800 футов на петлю. В южных климатических условиях часто можно обойтись трубой длиной 600 футов.

Вертикальные петли также можно сделать, но вам нужно будет нанять буровую компанию, чтобы просверлить необходимые отверстия. Открытый контур или скважинный контур также очень просты в изготовлении своими руками и могут быть очень экономичными, а также обеспечивать наилучшую производительность. Если вы живете на озере, петля озера также может быть возможна, но многие муниципалитеты запрещают петлю озера, поскольку они могут быть потенциально опасными для окружающей среды в случае разрыва трубы или утечки. Позвоните нам, чтобы обсудить этот другой вариант установки.

Размер геотермальной установки составляет один контур на тонну. Однако, если вы сомневаетесь, вы всегда можете пойти дальше. Чем больше контакт геотермальных линий с землей, тем лучше будет теплопередача. Мы используем трубы из полиэтилена высокой плотности диаметром 1 дюйм. Этот больший диаметр означает большую площадь контакта и лучшую теплопередачу.

Для начала вы должны нанести на карту свою собственность, измерив расстояние до каждой траншеи. Не забудьте принять во внимание дополнительные трубы подачи и возврата, которые вам понадобятся для подключения в доме. НИКОГДА не сращивайте петлю! Если вам нужны петли большего размера, мы можем предоставить вам трубы длиной 1000 футов.

Вы должны всегда консультироваться со своими коммунальными службами, чтобы знать, где находятся подземные электрические, газовые и водопроводные линии. После того, как вы это разметите, вам следует нанять опытного оператора экскаватора для рытья траншей. 6 футов — это минимальное расстояние, чтобы убедиться, что вы находитесь ниже линии промерзания. В некоторых северных районах вы должны пройти 8 футов, чтобы убедиться, что вы находитесь значительно ниже линии промерзания. Оператор экскаватора в вашем районе будет знаком с уровнем замерзания в вашем географическом регионе и может дать совет.

После того, как вы вырыли траншеи, рекомендуется выложить дно 6-дюймовым песком, прежде чем укладывать трубы. Это поможет теплопередаче, убедившись, что вокруг трубопровода нет воздушных пустот. Песок также защитит трубопровод от любых острых камней, которые могут оказаться в траншее и могут повредить или проколоть линии. После этого вы должны снова заполнить траншеи песком на 6–12 дюймов. Смачивание песка обеспечит плотное заполнение песком полиэтиленовой трубы. Наконец, теперь вы можете снова заполнить свои петли оставшейся глиной и землей, которые вы удалили, убедитесь, что земля полностью уплотнена, чтобы удалить воздушные пустоты.

Это отличный способ использовать солнечную тепловую энергию, чтобы помочь геотермальной петле нагреть землю, увеличивая производительность.

В этом видео показаны некоторые дополнительные приемы создания обтягивающей петли.

Установка печи

Установка печи должна быть относительно простой, если вы заменяете существующую печь. Обязательно закажите правильную сторону всасывания, правую или левую. Мы также предлагаем вертикальные геотермальные печи, которые подвешиваются к перекрытию пола и устанавливаются в труднодоступных местах, таких как подполье. Для геотермальной печи важно иметь больший поток воздуха. В некоторых случаях это может означать, что вам необходимо увеличить размеры ваших текущих магистральных линий, чтобы обеспечить больший поток воздуха. Номинальные значения расхода воздуха у каждого теплового насоса разные, поэтому ознакомьтесь с рекомендациями производителя.

Печи потребуется специальный источник питания для работы электроники, а также двигателя вентилятора ЕСМ. Это подключение должно выполняться подрядчиком по электроснабжению и в соответствии с местными строительными нормами. В это время вы можете захотеть также установить электрический резервный нагревательный элемент, который будет размещен в приточном канале, чтобы обеспечить второй источник тепла в случае выхода из строя геотермального теплового насоса.

Возможно, потребуется отрегулировать печь и/или воздуховод для размещения нового теплового насоса, так как они, скорее всего, не будут точно такого же размера. При монтаже печи рекомендуется установить на пол вибропрокладку, а также установить виброизоляционный чехол между соединением печи и питающей линией. Это гарантирует, что вибрация компрессора будет изолирована от теплового насоса, что обеспечит бесшумную работу системы.

В отличие от большинства других производителей тепловых насосов, подключение к домашнему термостату осуществляется через стандартный термостат для тепловых насосов, который можно приобрести где угодно. У большинства других компаний есть собственная система, которая может использовать только их контроллер температуры.

Flow Center

В отличие от геотермальных систем прошлого, наша замкнутая система на самом деле представляет собой разомкнутую систему без давления. Это значительно упрощает установку. Насосная станция автоматически удаляет воздух из трубопровода и значительно упрощает ввод системы в эксплуатацию. Центр геотермального потока имеет большой изолированный резервуар, который просто перекачивает жидкость через петли и обратно. Весь воздух в петлях возвращается в наполнительный резервуар и выпускается из системы. Другим важным преимуществом центра потока является то, что в системе очень мало давления, вызывающего утечки. Только то, что производит насос. Поскольку технически это не замкнутый контур, нет необходимости в расширительном баке.

Центр потока экономит часы времени при установке, поскольку насосы полностью встроены в систему. В зависимости от количества петель будет либо одна, либо две помпы.

Нажмите, чтобы загрузить PDF для получения дополнительной информации

Как ввести в эксплуатацию и использовать и заправочная станция

Геотермальные комплекты, геотермальные системы своими руками, геотермальные системы
