220-3/3-25 — заземление переносное линейное трехфазное
Главная \ Контрольно-измерительные приборы и Автоматика \ Заземления переносные \ ЗПЛ-220-3/3-25 — заземление переносное линейное трехфазное
Описание заземления переносного линейного ЗПЛ-220:
Заземление переносное для воздушных линий ЗПЛ-220 предназначено для защиты работающих на отключенных участках воздушных линий напряжением от 0,4 кВ до 220 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения. Поставляется ЗПЛ-220 с проводом сечением 25, 35, 50, 70, 95 мм2 в прозрачной пластиковой оболочке с заземляющим спуском и без заземляющего спуска, с несъемными штангами.
Крепление провода к зажимам осуществляется посредством луженых медных наконечников или гильз. Для исключения излома провода он дополнительно укреплен защитной полиэтиленовой трубкой. По требованию заказчика заземление ЗПЛ-220 может комплектоваться заземляющими спусками сечением 35, 50, 70 и 95 кв.
мм, могжет быть выполненным в однофазном исполнении или с дополнительным количеством фаз, а также с удлиненными штангами (не менее установленной стандартом длинны штанги на данный класс напряжения), штанги могут покрываться порошоковой краской и термоусаживаемой трубкой. Фазные зажимы могут быть оборудованы карданами для удобства работы в трех плоскостях.
Технические характеристики заземления переносного линейного трехфазного ЗПЛ-220-3/3-25:
| Номинальное напряжение, кВ | до 220 |
| Ток термической стойкости, кА/3 | 4,0 |
| Количество фаз | 3 |
| Количество штанг с зажимами, шт | 3 |
| Сечение провода, мм2 | 25 |
| Длина заземляющего спуска, м | 15 |
| Длина межфазного провода, м | 9 |
| Длина изолирующей части штанги, мм | 2500 |
| Длина рукоятки, мм, не менее | 800 |
| Масса, кг, не более | 15,6 |
- Описание
Описание заземления переносного линейного ЗПЛ-220:
Заземление переносное для воздушных линий ЗПЛ-220 предназначено для защиты работающих на отключенных участках воздушных линий напряжением от 0,4 кВ до 220 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения.
Поставляется ЗПЛ-220 с проводом сечением 25, 35, 50, 70, 95 мм2 в прозрачной пластиковой оболочке с заземляющим спуском и без заземляющего спуска, с несъемными штангами.
Крепление провода к зажимам осуществляется посредством луженых медных наконечников или гильз. Для исключения излома провода он дополнительно укреплен защитной полиэтиленовой трубкой. По требованию заказчика заземление ЗПЛ-220 может комплектоваться заземляющими спусками сечением 35, 50, 70 и 95 кв. мм, могжет быть выполненным в однофазном исполнении или с дополнительным количеством фаз, а также с удлиненными штангами (не менее установленной стандартом длинны штанги на данный класс напряжения), штанги могут покрываться порошоковой краской и термоусаживаемой трубкой. Фазные зажимы могут быть оборудованы карданами для удобства работы в трех плоскостях.
Технические характеристики заземления переносного линейного трехфазного ЗПЛ-220-3/3-25:
| Номинальное напряжение, кВ | до 220 |
| Ток термической стойкости, кА/3 | 4,0 |
| Количество фаз | 3 |
| Количество штанг с зажимами, шт | 3 |
| Сечение провода, мм2 | 25 |
| Длина заземляющего спуска, м | 15 |
| Длина межфазного провода, м | 9 |
| Длина изолирующей части штанги, мм | 2500 |
| Длина рукоятки, мм, не менее | 800 |
| Масса, кг, не более | 15,6 |
Назад
ОСТАВИТЬ ЗАЯВКУ
Монтаж контура заземления своими руками.
Автор:
Вы сейчас здесь: Главная » Электрика своими руками » Монтаж контура заземления своими руками.Часть первая. Линейное заземление
Здравствуйте, уважаемые посетители Elektrika56!
Свежая статья о монтаже контура заземления. В принципе мы все работы выполняем своими руками. Просто так заголовок солиднее смотрится.
Как всегда, с фотографиями и пояснениями.
Монтаж контура заземления произвели в пригороде Оренбурга, а точнее, в поселке Кушкуль. Статья про монтаж электропроводки этого домика здесь.
Недавно, заказчик силами иностранных рабочих, закончил монтаж межкомнатных перегородок на втором этаже и пригласил нас. Мы закончили монтаж электропроводки на втором этаже. Ну и заодно, чтобы два раза не ездить смонтировали контур заземления.
Итак, для чего же нужен контур заземления?
Если говорить простыми словами: контур заземления необходим для защиты от поражения электрическим током.
При повреждении некоторых бытовых приборов существует вероятность появления напряжения на корпусе. Наличие заземления исключает возможность поражения человека электрическим током. Опасное напряжение уйдет в землю.
На сегодняшний день существует две схемы контура заземления. Треугольная и линейная. Обе эффективные, выбираем исходя из удобства монтажа.

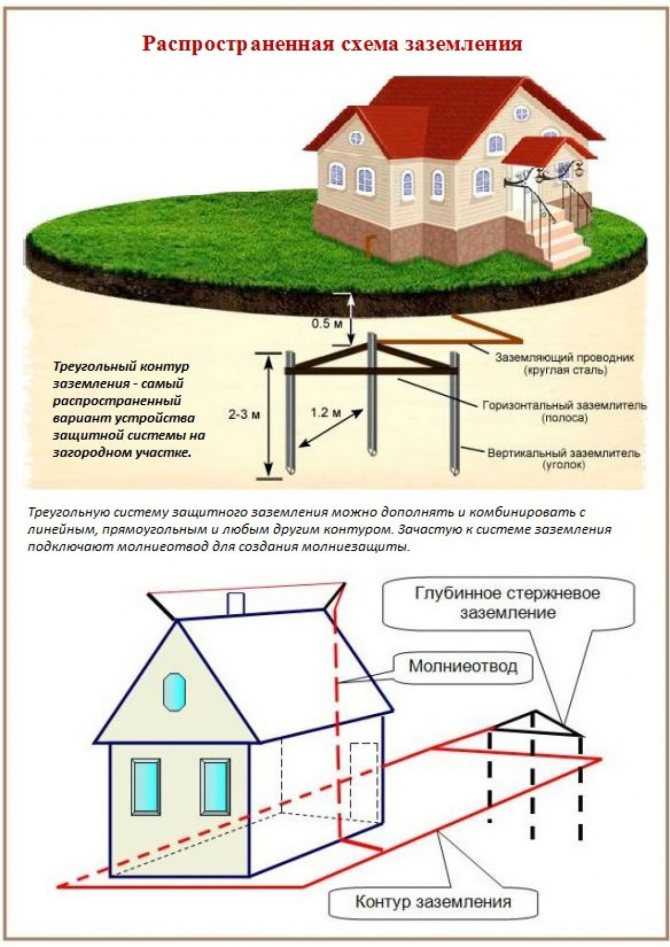

Заземление треугольником.
.
Выбирается место, недалеко от вводного распределительного щитка. Выкапывается траншея в форме равностороннего треугольника, глубиной 0.5 — 0.7 метра. Длина стороны три метра. В вершинах треугольника забиваются токоотводящие электроды.
Как правило, это стальной уголок с шириной полки 45 — 50 мм, или круглый пруток диаметром 16- 18 мм. Для того чтобы обеспечить оптимальные характеристики стекания тока электроды забиваются на глубину 2.5 — 3.0 метра.
Между собой электроды соединяются при помощи сварки стальной полосой 40*4 или 50*5 мм. Такой же полосой выполняется подъем до распределительного щитка.
Ввод в щиток осуществляется гибким кабелем сечением 10кв.мм.
В нашем случае удобнее оказалось собрать линейную схему контура заземления.
Как можно догадаться из названия, вместо треугольника электроды располагаются линейно.
.
Электродов в линейной схеме должно быть пять. Расстояние между электродами 2.5 — 3 метра. Забиваются, как и в схеме треугольником, на глубину 2.5 — 3 метра.
Материалы для монтажа контура заземления заказчик доверил приобрести нам.
.
Получилось пять круглых прутков диаметром 18мм, длиной 2.5метра. И 18 метров полосы 40*4.
Место для контура заземления долго не выбирали. Прямо под вводным распределительным щитком свободный участок метровой ширины длиной 15 метров.
Осталось начать рыть траншею для контура заземления:
.
И закончить:
.
Копали от забора и до обеда. Это самая «творческая» часть работы. Но без нее никак. Окоп получился на славу. Длина 15 метров, ширина 40 см.
С помощью болгарки заточили концы прутков.
Забивали при помощи большого перфоратора и коронки для выпиливания подрозетников. Первый метр заходит легко. Дальше сложнее.
.
Конечно забить пруток в землю можно и при помощи хорошей кувалды, но это намного дольше и тяжелее. Проверено.
В траншее оставили по 30 см прутка. Для сварки.
.
И так пять раз.
С помощью двухметровой трубы и всяких магических слов изогнули прутки, подложили полосу и приварили.
Оптимальным считается сварной шов 10 см. У нас получилось чуть больше.
.
.
Напряжение в дачном поселке оставляет желать лучшего. 190 -200 в, вместо заявленных 220в. Поэтому шов получился неидеальным.
Места сварки подвергаются более сильному воздействию коррозии. Поэтому их мы закрасили грунт-эмалью. А сам контур заземления не окрашивается.
.
Из полосы выполнили подъем до распределительного щитка. На конце полосы приварили болт для соединения полосы с кабелем. К стене полосу закрепили при помощи 15 сантиметровых штырей.
Саму полосу окрасили.
.
.
.
Закопали траншею.
Контур заземления готов!
Подключать заземление в щиток, будем после подключения СИПа от линии электропередач.
