Проволока медная
- Граундтех /
- МОЛНИЕЗАЩИТА ЗАЗЕМЛЕНИЕ /
- Проводники /

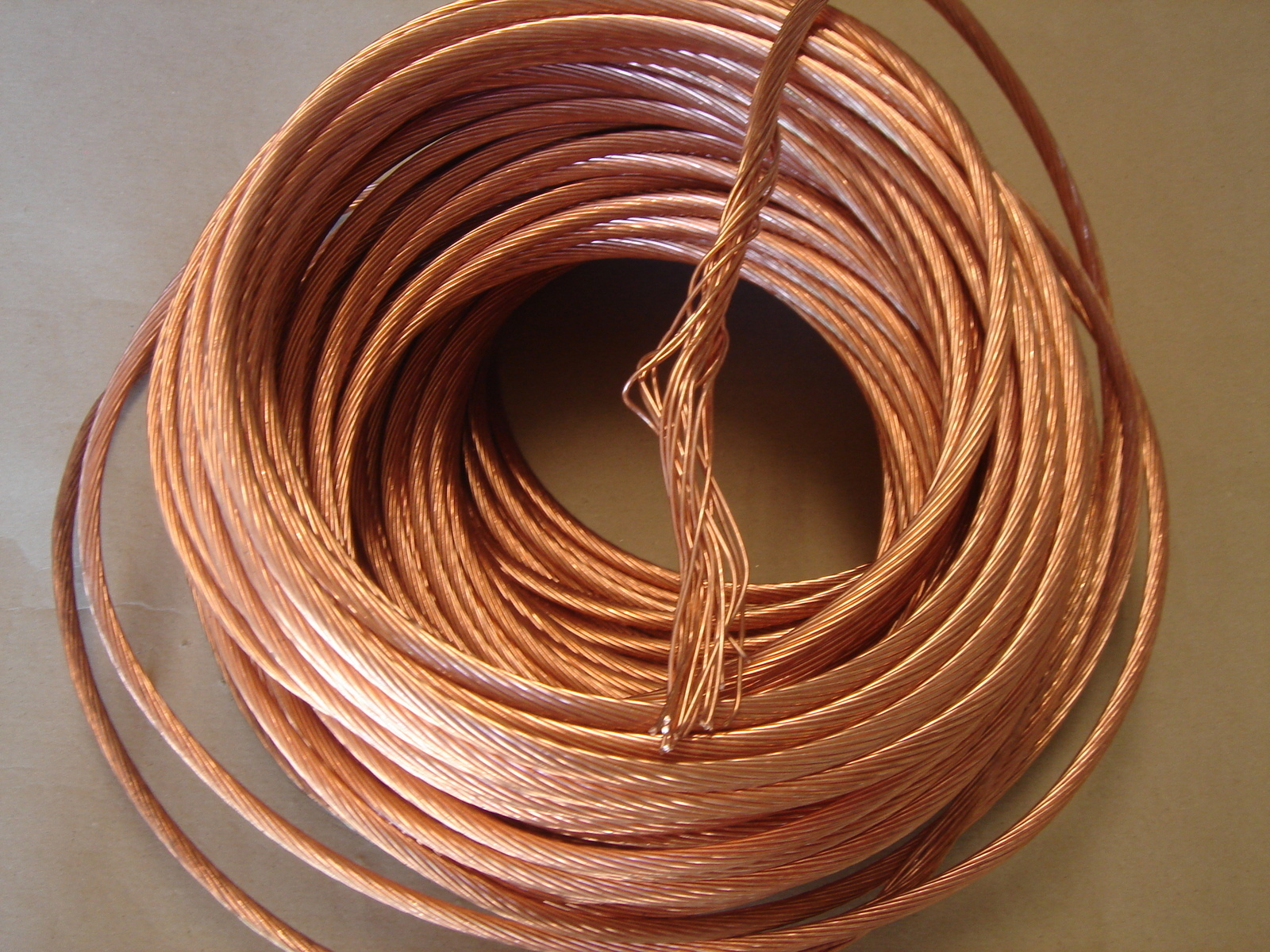

Рис. 1 – внешний вид медной проволоки
|
Диаметр проводника, мм |
Сечение проводника |
Масса 1 м. |
Артикул |
|
6 |
28,27 мм2 |
0,25 |
S10303 |
|
8 |
50,26 мм2 |
0,45 |
S10304 |
п., кгПроволока медная — изделие круглого профиля, предназначенное для электротехнических целей.
Максимальное удельное электротехническое сопротивление 0,019 мкм*Ом.
Согласно ГОСТ Р МЭК 62561.2-2014 «Требования к проводникам и заземляющим электродам» проволока медная может применяться как:
— молниеприемник — диаметр 8 мм;
— токоотвод — 6, 8 мм;
— заземляющий проводник 8 мм.
Преимущество медной проволоки:
— высокая коррозионная стойкость;
— высокая теплопроводность;
— отличная электропроводность.
СО 153-43 21 122-2003:
п.3.2. Внешняя молниезащитная система
Таблица 3.1- Материал и минимальные сечения элементов внешней МЗС
|
Уровень защиты |
Материал |
Сечение, мм2 |
||
|
|
|
Молниеприемника |
Токоотвода |
заземлителя |
|
I-IV |
медь |
35 |
16 |
50 |
Технический циркуляр № 11/2006 от 16.
10.2006 «О заземляющих электродах и заземляющих проводниках»
Таблица 1. Минимальные размеры заземляющих электродов из наиболее распространенных материалов с точки зрения коррозионной и механической стойкости, проложенных в земле.
|
Материал |
Поверхность |
Профиль |
Минимальный размер |
|||
|
Диаметр мм |
Площадь поперечного сечения мм2 |
Толщина мм |
|
|||
|
Медь |
Без покрытия5 |
Прямоугольный |
|
50 |
2 |
|
|
Круглый провод ДЛЯ поверхностных электродов 4 |
|
25 |
|
|
||
|
4 Заземляющие электроды рассматриваются как поверхностные, когда они установлены на глубине не более 0,5м. |
||||||
Медная проволока имеет светло красный цвет. Упакована в бухты по 6-40 кг. Тип гибкости — мягкая При размещении на воздухе темнеет до темно-красного цвета.
В качестве токоотвода медная проволока устанавливается на специальных медных держателях. Подбор держателей осуществляется в зависимости от типа кровли и фасада. Материал крепежа проволоки — медь, омедненная сталь. Для соединения проволоки используются соединительные клеммы из меди или нержавеющей стали. При подключении токоотвода из меди к заземляющему устройству необходимо применять зажим из нержавеющей стали.
Ниже пример установки медной проволоки.
Рис. 2 — медная проволока 8 мм в качестве горизонтального заземлителя.
Рис.3 — медная проволока в качестве токоотвода по мягкой кровле
Рис. 4 — токоотвод по фасаду здания из медной проволоки на медных держателях
Добавить комментарий
Рекомендуем посмотреть
Шина заземления медная луженая
Назначение уравнивания потенциалов – это создание эквипотенциальной зоны при помощи специальных связей
Подробнее.
..
Шкаф главной шины заземления
Шкаф ГЗШ (главная заземляющая шина) предназначен для создания на вводе в здание надежного электрического контакта между нулевым защитным проводником питающей линии
Подробнее…
Зажим соединения ЗСП
Зажим соединения для плоских проводников — это зажим из оцинкованной стали для соединения полосы заземления
Подробнее…
Направляющая головка для омедненного стержня
Удароприемная головка для передачи энергии удара от отбойного молотка, перфоратора или вибромолота к столбу вертикальных заземлителей в локальном очаге
Подробнее…
Подпятник для мачт
Подпятник — часть системы молниезащиты, предназначенное для установки стержневых молниеприемников, молниеприемников 16/32
Подробнее…
Цинковый спрей
Предназначен для «холодного» цинкования металла для защиты от коррозии Обработанный металл может находиться в атмосфере, в атмосфере и почве
Подробнее.
Проволока омедненная
Артикул: GL-11149 / GL-11150
Омеднённая проволока изготавливается из катанной стали с электролитически нанесенным медным покрытием чистотой 99.9% и толщиной не менее 0.070 мм, составляющим молекулярное и неразрывное соединение со сталью.
Проволока диаметром 8 мм (площадью поперечного сечения 50 мм²) применяется в качестве токоотводов или сетчатых молниеприёмников.
Проволока диаметром 10 мм (площадью поперечного сечения 80 мм²) применяется в качестве горизонтального электрода заземления/ заземляющего проводника.
Для соединения между собой и для подключения к заземляющим электродам обычно используются зажимы из нержавеющей стали (например, GL-10332N или GL-11551A).
| D 8 мм / S 50 мм2 | GL-11149 |
| Вес 1 метра: | 0,41 кг |
| Диаметр: | 8 мм |
| Площадь поперечного сечения: | 50 мм² |
| D 10 мм / S 80 мм2 | GL-11150 |
| Вес 1 метра: | 0,63 кг |
| Диаметр: | 10 мм |
| Площадь поперечного сечения: | 80 мм² |
Проволока отгружается со склада ТОЛЬКО в виде бухт длиной:
- 10 метров — артикул GL-11149-10 или GL-11150-10
- 20 метров — артикул GL-11149-20 или GL-11150-20
- 50 метров — артикул GL-11149-50 или GL-11150-50
На текущий момент проволока GALMAR недоступна для заказа.
В качестве аналога предлагаем ZANDZ
Качество и внешний вид чистой меди — по меньшей цене!
Почему толщина медного покрытия у штыря заземления 250 мкм, а у заземляющего проводника только 70 мкм?
Минимальная толщина медного покрытия штырей заземления в 250 мкм связано со способом монтажа этих штырей. В процессе заглубления защитное покрытие испытывает высокие механические нагрузки при контакте с окружающим грунтом (например, с мелкими камнями). Эти нагрузки приводят к потери части покрытия толщиной до 150 мкм (в особых, редко встречаемых случаях).
В таких экстремальных условиях — после заглубления штырей антикоррозионное медное покрытие будет иметь толщину не менее 100 мкм, что является достаточным для очень долгого срока службы заземлителя.
Для омеднённых проводников медное покрытие в 70 мкм является технически оправданным и эффективным, т.к. проводник укладывается в заранее подготовленные траншеи и поэтому почти не испытывает механические нагрузки.
Таким образом, такой толщины покрытия (70 мкм) достаточно для сохранения её антикоррозионных свойств в течение длительного периода времени, сравнимого со сроком службы омеднённых штырей заземления.
SOUTHWIRE Заземляющий провод из неизолированной меди: Заземляющий провод из неизолированной меди, номинальный наружный диаметр 0,18 дюйма. — 4WZV2|10665803
ЮЖНЫЙ ПРОВОД
- Элемент # 4WZV2
- производитель Модель # 10665803
- UNSPSC # 26121517
- № страницы каталога 339 339
Страна происхождения
США.
Страна происхождения может быть изменена.
Неизолированный медный заземляющий провод не имеет изоляции или оболочки и используется для соединения цепи с заземляющим стержнем в земле. Он устанавливается параллельно горячему и нейтральному проводам в цепи, обеспечивая прямой путь для прохождения электрического тока на землю в случае проблемы с проводкой, помогая предотвратить поражение электрическим током. Он обычно используется для заземления входных панелей для заземления стержней и стержней или для соединения железобетонных конструкций.
Коснитесь изображения, чтобы увеличить его.
Наведите курсор на изображение, чтобы увеличить его.
ЮЖНЫЙ ПРОВОД
- Элемент # 4WZV2
- производитель Модель # 10665803
- UNSPSC # 26121517
- № страницы каталога 339 339
Страна происхождения
США.
Страна происхождения может быть изменена.
Заземляющий провод из неизолированной меди не имеет изоляции или оболочки и используется для соединения цепи с заземляющим стержнем в земле. Он устанавливается параллельно горячему и нейтральному проводам в цепи, обеспечивая прямой путь для прохождения электрического тока на землю в случае проблемы с проводкой, помогая предотвратить поражение электрическим током. Он обычно используется для заземления входных панелей для заземления стержней и стержней или для соединения железобетонных конструкций.
