Обозначение заземления на оборудовании: место расположения, размеры и обозначение на схемах

место расположения, размеры и обозначение на схемах

Все распределительные щиты и другие разновидности модульного электрооборудования имеют на корпусе знак заземления. С помощью этого обозначения помечается место соединения основной части корпуса выбранного электрооборудования с элементами заземления. Благодаря заземляющему кабелю обеспечивается безопасность при использовании электрооборудования на промышленном производстве.

Содержание

• Место расположения на оборудовании
• Варианты нанесения маркировки на электрооборудование
• Как обозначается заземление на схемах и чертежах
• Размеры знака заземления по ГОСТ 21130-75
• Заключение

Место расположения на оборудовании

В зависимости от типа электрического оборудования ГОСТом нормируется вариант маркировки и то место на корпусе, где должно находиться обозначение соединения с «землей»:

1. Значок заземления возле зажима/клипсы на щитке. Согласно пункту 6.4.6 ГОСТа Р 51778 от 2001 года, обозначение должно быть расположено у зажима. Дополнительно знаком помечается место подключения нулевого защитного проводника PE.
2. Знак «заземлено» рядом с соединением металлических частей корпуса и проводника PE. Вариант обусловлен требованиями правил безопасности 08-624-03. На корпусе может быть приклеена наклейка или выгравирован соответствующий символ прямо в металле.

Важно! Знак заземления наносится на поверхность электрического щита любым нестираемым способом. Само место соединения заземляющего кабеля и щитка зачищается от коррозии, а на подключаемой площадке удаляется часть краски.

Варианты нанесения маркировки на электрооборудование

Чаще всего символьное или буквенное обозначение наносится на щитки или ПЭУ непосредственно на заводе-изготовителе. Место обозначения имеет выпуклую или вдавленную рельефную поверхность. На новых технологических линиях у щитков значок «заземлено» отливается прямо при изготовлении металлического или пластмассового корпуса.

Вне зависимости от того, есть рельефная маркировка или нет, символ заземления дополнительно окрашивается для визуального выделения на поверхности корпуса.

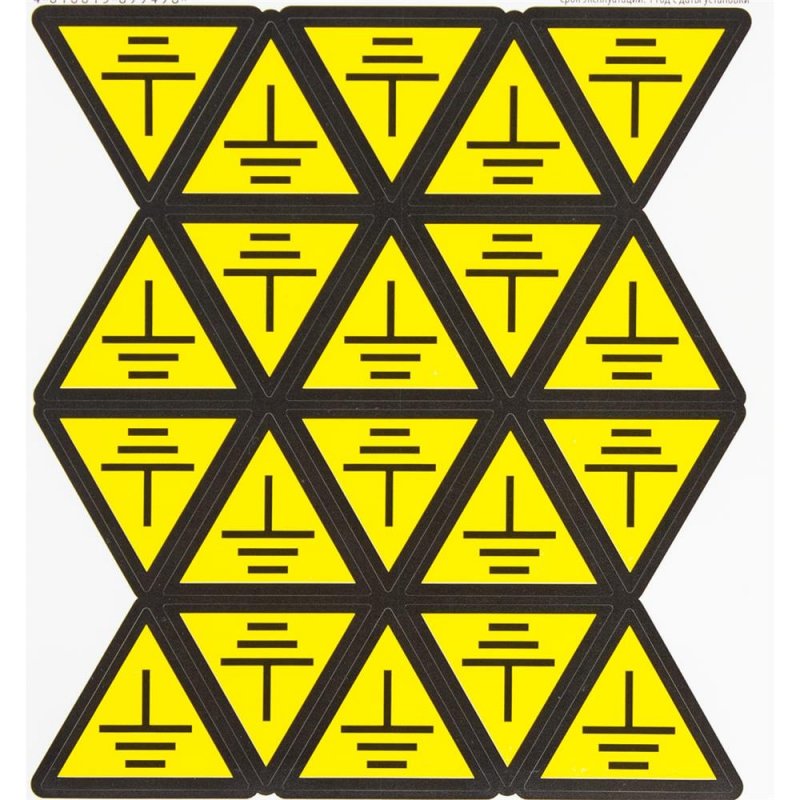

Для старых электроприборов на производстве обычно просто используют наклейку знака заземления, которая клеится на специальный клейкий состав или при помощи липкой ленты. В результате удается быстро пометить все щитки и значительно сэкономить денежные расходы. Стоит отметить, что применение символа заземления в виде наклейки не противоречит действующему ГОСТу.

Как обозначается заземление на схемах и чертежах

При проектировании электрических схем на производственной линии помечаются не только конструктивные элементы, коммутационные аппараты и оборудования для управления, но и места расположения заземляющего контура.

Нормативный документ, в котором указаны все особенности обозначения знака на схемах, — ГОСТ 2.721 от 1974 года. Обозначение бесшумного и защитного варианта знаков заземления в чертежах

Важно! Для выбора правильного символа необходимо уделить особое внимание характеристикам оборудования, которое нужно заземлить. В зависимости от типа заземления дополнительно к значку проставляют буквенные символы (N, PE, PEN).

Размеры знака заземления по ГОСТ 21130-75

В указанном ГОСТе прописаны не только размеры, но и методы нанесения знака на оборудовании завода-изготовителя щитков и другого электрооборудования. Регламентируются 4 типа исполнения обозначения:

1. Метод штамповки.
2. Литье в стальном корпусе.
3. Ударный метод.
4. Прессовальный способ в пластмассовых корпусах.

В пункте 3.1 вышеуказанного ГОСТа прописана возможность выполнения знаков с помощью аппликации, нанесением краской, фотохимическим способом. Единственное жесткое требование — их размер:

• При литье или прессовании на корпусе

H	h2	D*	b	h	r
5	3,6	10	0,7	2,5	0,35
8	6,0	16	1,2	4,0	0,6
10	7,0	20	1,4	5,0	0,7
14	9,0	25	1,8	5,5	0,9
22	15,0	40	3,0	9,0	1,5
28	17,5	45	3,5	8,5	1,75
30	20,0	50	4,0	10,0	2,0
50	35,0	90	7,0	20,0	3,5

• При изготовлении с помощью ударного способа

D	H	h2	b	h	r
14	8	6,0	1,2	2,5	0,6
18	10	7,0	1,4	5,0	0,7
25	14	9,0	1,8	5,5	0,9

Важно! По цвету окружность знака должна заметно отличаться от внешней поверхности корпуса оборудования.

Фон принято окрашивать в желтый цвет, а рельеф по контуру выполняется в черных или темно-серых оттенках.

Заключение

Если необходимо быстро обновить значки на производстве, лучше всего воспользоваться наклейками, которые прослужат 1–2 года, после чего их просто заменяют новыми.

В случае строительства нового промышленного помещения и заказа новых электрических приборов и оборудования предварительно уточните наличие обозначения «заземлено» прямо на корпусе.

условное обозначение, место размещения, размеры

Главная » Электропроводка » Заземление и молниезащита

На чтение 5 мин Просмотров 23к. Опубликовано 30.01.2019 Обновлено 16.02.2020

Любое электрооборудование, независимо от его типа и функционального назначения должно быть заземлено. Это делается путем соединения какой-либо точки сети, электроустановки или оборудования с заземляющим контуром здания, что обеспечивает безопасность работы электроустановок и предотвращение поражения людей электрическим током. Места подключения заземляющего кабеля к корпусу должны обозначаться знаком безопасности «Заземление».

Содержание

Особенности изображения

Основным документом, регламентирующим обозначение заземления, является ГОСТ 21130-75. В нем оговариваются места нанесения и особенности изображения в зависимости от типа оборудования, а также его размеры.

Согласно требованиям ГОСТ данное изображение наносится на корпус электрооборудования рядом с местом присоединения заземляющего кабеля к прибору. Дополнительно изображение должно быть нанесено рядом с клеммой для присоединения нулевого защитного провода (РЕ). Также символ заземления должен быть изображен внутри электрического щита, к которому подключаются электроустановки или электропроводка.

Обозначение заземления на оборудовании может быть нанесено при помощи краски, выполнено в виде наклейки, выгравировано на корпусе или изготовлено любым другим способом, обеспечивающим его сохранение в процессе эксплуатации изделия. То есть изображение должно быть нестираемым и расположенным так, чтобы избежать его повреждения или замазывания.

Кроме обозначения контактов на электроустановках рекомендуется обозначать и места расположения заземляющих контуров.

Дополнительно рядом с ним могут быть изображены буквенные обозначения, обозначающие тип заземления.

Способы обозначения

Существует несколько вариантов того, как обозначается заземление. В случае изготовления литых деталей электрооборудования его отливают вместе с металлическими или пластиковыми деталями. Раньше часто использовался вариант изготовления штампованным способом или при помощи чеканки. Таким образом, знак заземления на оборудовании получался либо выпуклым, либо вогнутым в зависимости от стороны, с которой его наносили.

Обратите внимание! Независимо от способа изготовления, он должен быть окрашен в яркие цвета для обеспечения визуального выделения места подключения к контуру.

Использование наклеек (стикеров) с изображением знака заземления не противоречит требованиям ГОСТ(р) 51778-200. Главное требование к наклейкам с изображением знака заземления – это обеспечение их заметности и сохранение качества рисунка в течение длительного времени. Для того чтобы стикер со временем не отклеился его рекомендуется наклеивать на чистую ровную поверхность. В процессе наклеивания необходимо тщательно разровнять наклейку, удалив из-под нее весь воздух. Если стикер не имеет клейкого слоя на тыльной стороне изображения, его фиксируют при помощи прозрачной клейкой ленты.

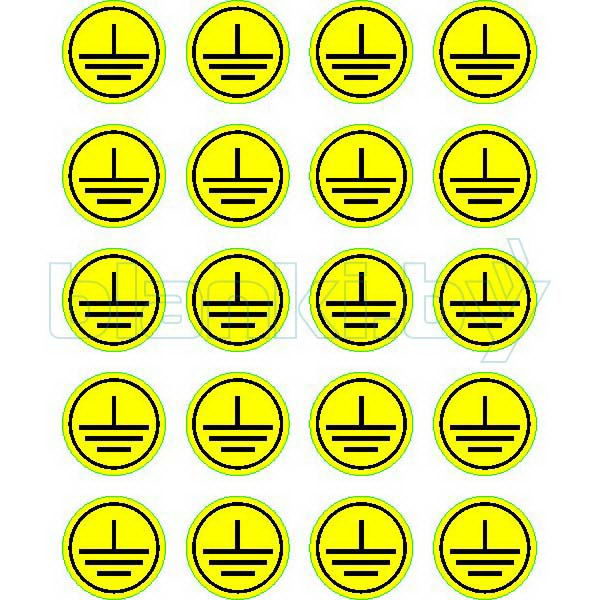

Наклейки знака заземления

Варианты графического изображения

Значок заземления на чертежах и электрических принципиальных схемах регламентируется ГОСТ 2.721-74 и единой системой конструкторской документации (ЕСКД). В данных нормативных документах описано, как в электрике обозначается заземление, а также место подключения оборудования к заземляющему контуру. Также оговариваются его размеры, пропорции и способы изображения.

В зависимости от типа и особенностей подключения электроустановки к контуру выделяют 4 основных способа обозначения заземления на схеме:

Знак заземления на схемах

1. Одна вертикальная черта и 3 горизонтальных, расположенных одна под другой, каждая последующая горизонтальная линия меньше предыдущей, такой вариант является стандартным изображением заземления;
2. Второй вариант отличается от первого неполной окружностью, в которую заключен знак, он применяется для обозначения соединения с «землей» отдельно стоящих электроустановок, не включенных в общий заземляющий контур;
3. В третьем случае окружность, описанная вокруг знака, является полной, этот вариант обозначает соединение с общей заземляющей шиной токоведущих частей, которые в нормальных условиях не находятся под напряжением;
4. Последний вариант условного обозначения заземления напоминает грабли и обозначает соединение прибора с заземляющим контуром через его корпус.

Размеры

Согласно требованиям ГОСТ 21130-75 параметры изображения символа отличаются в зависимости от способа его нанесения на корпус электроустановки. Например, минимальный диаметр знака изготовленного при помощи литья или штамповки составляет 10 мм, а для изготовленного ударным способом, этот параметр составит 14 мм. Один из самых часто используемых размеров знака безопасности заземление составляет 30 х 30 мм. Более подробно с размерами значка заземления можно ознакомиться в п. 3.1 вышеуказанного ГОСТа.

Конструкция и размеры знаков заземления, выполняемых методами литья в металле (в том числе цветном) и прессования в пластмассеРазмеры знаков заземления, выполняемых методами литья



Конструкция и размеры знаков заземления, выполняемых ударным способомРазмеры знаков заземления, выполняемых ударным способом

Еще одним важным требованием, предъявляемым к картинке знака заземления, является его цветовая гамма. Согласно ГОСТ основной фон должен отличаться от цвета оборудования, на которое он нанесен. Чаще всего в качестве основного фона применяется желтый цвет, а сам значок и контуры окружности делают черными.

Лучшим способом обновить знаки на предприятии является приобретение наклеек. Знак заземления на наклейках может быть в формате «вектор» или в виде картинки. Срок службы стикеров составляет до 2 лет, а их замена не представляет никакой сложности. Также можно скачать трафарет знака заземления и нанести обозначения краской. При проектировании заземляющего контура и установке нового оборудования лучше заранее уточнить наличие значков «Заземлено» на их корпусах.

Поделиться с друзьями

Оцените автора

( 12 оценок, среднее 4.08 из 5 )

Сигнал

— символ земли, какой мне следует использовать?

\$\начало группы\$

Обычно я использую этот символ в своей схеме в качестве сигнальной земли.
Но недавно мой менеджер попросил меня использовать этот символ вместо этого, потому что тот, который я использую, является заземлением, а вместо этого я должен использовать заземление сигнала.

Я проверил стандарт IEC 60417, в котором говорится, что это символ для сигнальной земли.
Затем я начал проверять таблицы данных крупных компаний, особенно их оценочные платы, и обнаружил, что все они используют первый символ. Я говорю об Analog Devices, Intel, TI, Qualcomm, Cypress и т. д. Даже Altium использует это как сигнальную землю в своих обучающих видеороликах.

У меня такой вопрос: почему эти гигантские компании используют этот символ как общий язык?

• сигнал
• заземление
• заземление
• заземление

\$\конечная группа\$

6

\$\начало группы\$

Решение о том, следовать ли спецификации IEC или какой-либо другой конвенции, зависит от каждой компании. Если ваш босс говорит использовать IEC, используйте IEC.

\$\конечная группа\$

1

\$\начало группы\$

Символ земли, какой мне следует использовать?

Следующее поможет решить, какой символ будет подходящим.

1. Заземление

Относится к защитному заземлению электрооборудования, работающего от сети. Это установка заземляющих проводников, которые соединяют нетоконесущие металлические детали, такие как конструкции, ограждения, ограждения и т. д., с «земляной ямой» или «заземляющим столбом».

В случае электризации таких металлических частей в условиях неисправности, ток короткого замыкания, протекающий через землю к нейтрали, приведет к срабатыванию автоматических выключателей / устройств защитного отключения и, таким образом, защитит персонал, вступающий в контакт с оборудованием, от риска поражения электрическим током.

2. Заземление шасси

Заземление шасси подразумевает соединения с шасси электрооборудования, чтобы оно обеспечивало обратный путь тока или служило экраном.

Заземление шасси и заземление могут быть соединены между собой для облегчения защитного заземления.

3. Сигнальное заземление

Сигнальное заземление – это соединение с положительной или отрицательной шиной, позволяющее использовать одну или другую точку отсчета.

\$\конечная группа\$

0

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Кто-нибудь знает историю символа земли

IEC № 5017, более известный как Earth Ground, является результатом более чем 100-летней органической эволюции, конвенций и, совсем недавно, строгой международной стандартизации.

Символ заземления обязан своим происхождением тому же происхождению, что и многие другие символы (в частности, индуктор, конденсатор и американский символ резистора): патентные рисунки Николы Теслы.

То, что, возможно, является одним из его величайших вкладов, не имеет никакого патента и не имеет материальной формы: абстрагирование объемных свойств (индуктивность, сопротивление, емкость) в компоненты, которые обладают одним из этих свойств, но очень мало двумя другими. Я не знаю, насколько справедливо это отнесение, так как Эдисон тоже начал это делать в то же время, и учитывая, что Тесла в какой-то момент работал на Эдисона, и они, несомненно, знали о патентах друг друга (они не были смертельные враги/мегаконкуренты современных мифов, более близкие к равным в развивающейся области), но, по крайней мере, эта абстракция возникла из Теслы, Эдисона, Маркони и великих изобретателей эпохи, которые строили друг друга.

Конкретные изображения, однако, явно принадлежат Тесле, просто потому, что это те, которые выглядят как наши современные символы.

Первоначально эти рисунки представляли собой реальные конструкции для подачи заявок на патент, но некоторые конструкции использовались снова и снова, и рисовались снова и снова, и, по крайней мере, на основе его рисунков, со временем и органично превратились в пиктограммы.

Пиктограмма формально определяется как символ, который передает смысл, приближаясь к физическому виду объекта, который он представляет. В случае символа земли его происхождение происходит от рисунка заземляющей пластины, закопанной под землю. Вертикальная линия — это провод, самая верхняя горизонтальная линия — это поверхность фактического каменно-грязного грунта, а две нижние линии — это верх и низ заземляющей пластины.

Вот такое изображение из одного из патентов Теслы, датированного 1900 годом:

И вскоре после этого, это делает его еще более очевидным, и легко увидеть, как современный символ земли произошел из этих рисунков:

В В ту эпоху патенты были чем-то вроде открытого исходного кода сегодня.
