Очаг заземления: Что такое очаг заземления? | ЭлектроАС

Что такое очаг заземления? | ЭлектроАС

Дата: 13 ноября, 2009 | Рубрика: Вопросы и Ответы, Электромонтаж
Метки: Контур заземления, Очаг заземления, Электромонтажные работы

Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!

Александр
Подскажите определение: очаг заземления.

Ответ:
Очаг заземления – это заземляющее устройство, то есть совокупность заземлителя и заземляющих проводников.

Заземлитель — проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

Искусственный заземлитель — заземлитель, специально выполняемый для целей заземления.

Естественный заземлитель — сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления.

Прочая и полезная информация

Прочая и полезная информация

Читайте также:

• Электромонтаж контура заземления

  Электромонтаж контура заземления Приобретая земельные участки и получая разрешение на присоединение мощности, землевладелец сталкивается с проблемой электромонтажа контура заземления. Что такое заземление – это заземляющее устройство, обеспечивающее электрическое соединение заземляемых частей …

• Как уменьшить сопротивление растеканию тока заземляющего устройства?

  Владимир Каким образом может быть уменьшено сопротивление растеканию тока заземляющего устройства? Ответ: Чтобы уменьшить сопротивление заземляющих устройств, необходимо выполнить электромонтаж дополнительного заземлителя. Наиболее быстрым и конструктивным решением является электромонтаж глубинного заземлителя (модульная штыревая …
• Как выполнить электромонтаж заземления на дачном участке?

  Василий Добрый вечер! Подскажите, как произвести электромонтаж заземления на дачном участке, на какую глубину и что закапывать в землю, и какие при этом могут быть нюансы. Спасибо. Здравствуйте, Василий! В ближайшее время мы …

• Электромонтаж какой системы заземления предпочтителен для коттеджа?

  Виталий Здравствуйте! Хороший сайт — отличный. Я бы хотел услышать ваше мнение, как специалистов. Какая же всё-таки лучше система заземления TN-C-S или же TT как для жилых домов, так и для коттеджей? И …

• Мне понравилась ваша статья «Электромонтаж контура заземления».

  Алексей Здравствуйте, ЭлектроАС! Мне понравилась ваша статья «Электромонтаж контура заземления«. В вашей статье сказано, что колья закапывают на 3 метра,а у меня на 2 метра, чем это мне грозит? Здравствуйте, Алексей! Вам надо выполнить …

Экспертиза проекта электроснабжения, шефмонтаж, технический надзор, электроизмерения: +7(926)210-83-75

Срочная платная консультация инженера-энергетика +7(925)705-93-63

Оставить Комментарий

You must be logged in to post a comment.

Прочая и полезная информация

© 2000-2023, Московская электромонтажная компания «ЭлектроАС»: Электромонтаж и электромонтажные работы Москва. Прокладка и электромонтаж кабеля, замеры сопротивления изоляции (электропроводки) и заземления, а также электромонтажные работы и услуги любой сложности по прокладке и установке кабеля, освещения, электрооборудования и электропроводки.

Очаг — заземление — Большая Энциклопедия Нефти и Газа, статья, страница 2

Cтраница 2

Наружный осмотр и ликвидация обрывов, испытание сопротивления сетей специальным аппаратом, проверка отдельных стыков и ремонт мест соединения, замена отдельных участков сетей заземления, окраска, закладка нового очага заземления взамен старого, утратившего эффективность, проведение установленных измерений и испытаний сетей заземления.  [16]

Все нетоковедущие части электрооборудования, как-то: корпуса электродвигателей, пусковая аппаратура, каркасы шкафов, — могущие оказаться под напряжением вследствие нарушения изоляции, заземляются путем электрического соединения нулевой жилы электросети с очагом заземления.  [17]

Автомобильные цистерны наполняют сжиженным газом через специальные колонки, оборудованные газопроводами жидкой И паровой фаз, на которых устанавливают запорную арматуру, манометры, скоростные амозапорные клапаны, продувочные свечи, защитный кожух и

очаг заземления. Колонки должны находиться на расстоянии 30 м от наземных и 20 м от подземных резервуаров хранилища сжиженного газа ГРС, а также на расстоянии 1 м от края проезжей части автомобильной дороги.  [18]

Текущий ремонт включает наружный осмотр сетей заземления и ликвидацию обрывов, испытание сопротивления сетей специальным аппаратом, проверку отдельных стыков и ремонт мест соединения, замену отдельных участков сетей заземления, окраску, закладку нового очага заземления взамен старого, утратившего эффективность, проведение установленных измерений и испытаний сетей заземления.  [19]

Все соединения элементов контура заземления должны выполняться сваркой внахлестку. Очаг заземления соединяется с заземляющей магистралью в нескольких местах. От очага заземления к контуру здания желательно иметь не одну, а две заземляющих магистрали. При проектировании иногда ошибочно подсоединяют защищаемые установки не параллельно контуру заземления, а последовательно. В этом случае случайное или преднамеренное отсоединение одной установки вызовет отсоединение от контура заземления другого оборудования.  [20]

Очаги заземления рекомендуется располагать вблизи фундаментов стоек эстакады, оставляя промежуточные стойки необорудованными специальными заземлителями. Металлические эстакады и опоры ( стойки), а также металлические балки железобетонных эстакад заземляются присоединением к указанным очагам заземления. Металлические стойки могут быть использованы в качестве токоотводов. При разработке устройств Молниезащиты газоотводных и выхлопных труб следует учитывать возможность защиты этими устройствами полностью или частично близраеположен-ных зданий или сооружений.

 [21]

При объединении заземляющих устройств следует иметь в виду, что в этом случае зона действия напряжения прикосновения значительно расширяется. Компактные очаги заземления следует предпочитать растянутым, которые увеличивают реактивность устройств для импульсных токов молнии; при этом уменьшается вероятность перехода высоких потенциалов на близлежащие установки внутри помещений и снаружи.  [22]

Заземляющие устройства отдельно стоящих молниеприемников выполняются отдельными очагами заземления, изолированными от внешнего контура заземления здания. Сопротивление очагов заземления не должно превышать 10 ом.  [23]

Стержневой [ IMAGE ] Принципиальная схема из-заземлнтель в трап — мерителя заземлений типа МС-08.  [24]

Заземляющую магистраль прокладывают в помещении в виде замкнутого контура, расположенного внизу вдоль стен. Вводы в помещение от

очагов заземления или от наружного контура для присоединения к внутренней магистрали делают в нескольких местах, что обеспечивает надежную связь заземлителей и заземляющей сети. К внутренним заземляющим магистралям присоединяют ответвления, идущие к заземляемому оборудованию. Me допускается заземление отдельных элементов оборудования последовательно путем установки перемычек между ними, так как при этом отсоединение одного из них ( например, при ремонте) вызовет отсоединение остальных действующих элементов электрооборудования. К каждому заземляемому объекту должно идти отдельное ответвление от заземляющей магистрали, как это показано па рис. 5.9. Все соединения между собой элементов заземляющего устройства выполняются сваркой внахлестку, а присоединение их к корпусам оборудования — с помощью болтов или сваркой. Открытые заземляющие проводники окрашиваются в черный цвет.  [25]

От сеточного контура, по периметру резервуара, устраиваются 4 вывода для заземления, каждый из которых присоединяется к отдельному очагу заземления. Импульсное сопротивление растеканию каждого очага заземления должно быть не более 10 ом.  [26]

Трубчатый разрядник РТ ( Я — искровой промежуток. | Установка трубчатого разрядника на опоре.  [27]

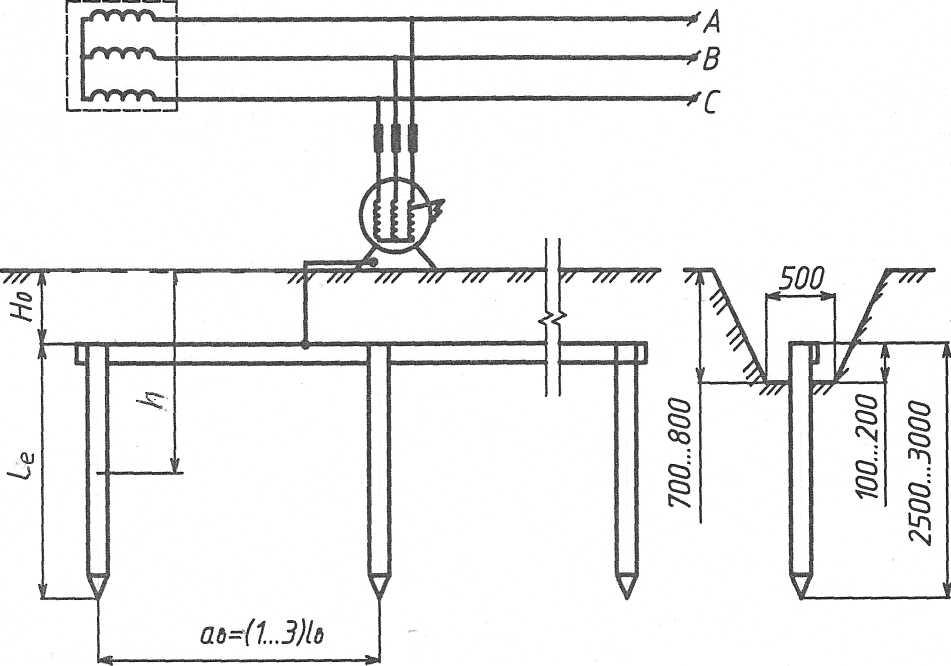

Заземляющее устройство может быть выполнено и с помощью стальных труб или угловой стали по тому же принципу, который рассмотрен в гл. При этом на каждую опору устраивают очаг заземления, в состав которого входит от двух до трех труб или электродов из угловой стали.  [28]

Трубы соединяются между собой полосовой или круглой сталью, сечение которой должно быть не менее 48 мм2 для прямоугольного сечения ( при толщине не менее 2 мм) или диаметром 6 мм для круглого сечения. Соединение труб между собой, а также всего очага заземления с проводом, идущим к электроинструменту, осуществляется сваркой.  [29]

Заземляющие устройства бывают выносными ( рис. 83, а), когда очаг заземления расположен в стороне от заземляемого оборудования, и контурными ( рис. 83, б), когда очаг заземления расположен вокруг оборудования.  [30]

Страницы:      1    2    3
