Проверить заземление: Как проверить заземление: наличие, измерение сопротивления

Содержание

Как проверить наличие заземления в розетках и замерить его сопротивление тестером

Современный дом насыщен электроприборами. Чтобы их работа была эффективной и безопасной, выполняется заземление. Это несложное устройство обеспечит надежную защиту дома и живущих в нем людей от поражений электрическим током. Ввиду чего очень важно понимать устройство электросистемы дома и на какие аспекты следует обратить внимание при проверке ее работоспособности. Так, к примеру, многих домашних мастеров довольно часто интересует вопрос, как проверить заземление в розетке, дабы удостовериться в ее работоспособности.

  • Для чего заземляют электроприборы
  • Зануление — фальшивое заземление
  • Способы проверки заземления в розетке
    • Проверка визуальным осмотром
    • Проверка косвенными измерениями
    • Измерение сопротивления контура
    • Испытание нагрузкой

Для чего заземляют электроприборы

Основное назначение заземляющего контура — защита человека от поражения электрическим током. Хотя практически любое исправное оборудование в этом плане безопасно, но от возникновения аварийной ситуации оно не застраховано. В стиральной или посудомоечной машине потек сальник, от вибрации перетерлась защитная оболочка провода, пробило изоляцию на электродвигателе или в конденсаторе.

В любом из этих случаев опасное для жизни напряжение может оказаться на металлических частях электрооборудования. Стоит коснуться кожуха той же стиральной машины, как через тело человека пойдет ток, значение которого даже в 60—100 мА представляет угрозу жизни. Практически каждая домохозяйка знакома с ситуацией, когда стиралка или мясорубка «бьются током». Это в лучшем случае. В худшем — просто убьет.

Но если кожух электрического прибора загодя соединить с землей, то появившееся на нем напряжение аварийной утечки сразу же уйдет в землю и не сможет угрожать жизни людей.

Прикосновение к неисправному, но заземленному оборудованию абсолютно безопасно.

Таким образом, заземляя электроприбор, вы обеспечиваете безопасность — как свою, так и своих близких.

Именно поэтому к проверке наличия и качества заземляющего контура в своем доме необходимо отнестись со всей серьезностью.

Зануление — фальшивое заземление

Бытует мнение, что подключив кожух прибора к нулю, вы обеспечиваете его заземление. Это мнение совершенно ошибочное. Ноль действительно соединен с землей, но в лучшем случае на домовом щите, расположенном в десятках метров от ваших розеток. Поскольку нулевой провод выполняет функции питающего через него течет ток всех потребителей дома. Любой провод имеет сопротивление, между нулем в вашей розетке и землей может возникать падение напряжения, достигающее десятков вольт.

Занулите бытовой прибор и эти вольты окажутся на кожухе прибора. В случае обрыва нулевого провода где-нибудь на участке подстанции — ваша квартира, фаза через потребителя «перебежит» на все нулевые клеммы ваших розеток, а значит и на корпуса всех зануленных электроприборов. Тут, вообще, вся квартира превращается в сплошной электрический стул.

Ввод: зануленный прибор гораздо опаснее своего незаземленного собрата.

При обрыве нулевого провода все шасси зануленных приборов оказываются под напряжением.

Способы проверки заземления в розетке

От наличия заземления в вашем доме зависит безопасность людей, поэтому крайне важно знать в каком состоянии находится заземляющий контур в квартире и есть ли он вообще. Все контрольные работы, которые придется проводить в связи с этим, можно свести к трем пунктам:

  1. Визуальный осмотр.
  2. Косвенные измерения.
  3. Прямые измерения.
  4. Испытания под нагрузкой.

Проверка визуальным осмотром

Прежде всего, придется разобрать все розетки. У них должна быть соответствующая клемма, к которой подсоединяется заземляющий проводник, как правило, он имеет жёлто-зелёное цветовое исполнение. Если всё это присутствует, значит, розетка заземлена. Если же вы обнаружили только два провода — коричневый и синий (фазу и ноль), то розетка не имеет защитного заземления.

Такая схема исключительно опасна и при таком включении добавляется еще одна угроза. Достаточно поменять местами фазу и ноль на вводе в дом или квартиру (во время ремонтных работ всякое бывает), как все заземляющие клеммы в розетках окажутся под напряжением. Если вы обнаружите в розетках такое безобразие, немедленно его прекратите. В идеале внутренности розетки должны выглядеть так: подводятся три провода — фазный, нулевой и заземляющий.

Если с розетками все в порядке, загляните в этажный щиток. Ввод в вашу квартиру тоже должен иметь три провода, причем заземляющий должен быть надежно прикручен прямо к металлическому шасси щита или к шине, которая электрически соединена с ним. Если все так и есть, то можно считать, что визуальный осмотр закончен, поскольку все этажные щиты должны быть подключены к заземляющему домовому контуру.

Проверка косвенными измерениями

К сожалению, визуальный метод не может дать стопроцентной гарантии. Любая из нижеприведенных причин сведет все результаты осмотра на нет:

  1. «Щит должен быть заземлен» и «щит заземлен» — далеко не одно и то же. Среди профессиональных электриков тоже есть халтурщики.
  2. Вы можете просто ошибиться, приняв, к примеру, зануляющую шину в щите за заземляющую.
  3. Визуально все в порядке, но заземляющий домовой контур где-нибудь в подвале давно спилили и сдали в металлолом.
  4. Вы банально не смогли разобраться в мешанине щитовых проводов, особенно если оборудование старое, а «специалистов» по электрооборудованию в доме — в каждой квартире.

Поэтому придется на время стать электриком. На этом этапе проверки вам понадобятся указатель напряжения (отвертка-индикатор) и обычный вольтметр переменного тока с пределом измерения не ниже 500 В.

Подойдет, к примеру, китайский тестер (мультиметр).

Напряжение в домовой электросети можно измерить обыкновенным тестером, выставленным на соответствующий предел измерения.

При помощи указателя найдите в розетке фазу и убедитесь, что на остальных клеммах, включая заземляющую, напряжения нет. Теперь нагрузите домашнюю электросеть, включив в любую из розеток потребитель мощностью 1—2 кВт. Измерьте напряжение между точками фаза — ноль и фаза — заземляющий контакт. Перед началом измерения не забудьте выставить на приборе необходимый предел! Напряжения должны немного (максимум до 10 В) отличаться друг от друга, поскольку нулевой провод является питающим и находится под нагрузкой, а заземляющий нет.

Если напряжения абсолютно равны, то, скорее всего, заземляющая клемма подключена к нулю либо где-то в квартирных распределительных коробках, либо в этажном щите. В любом случае придется выяснить, где и зачем это сделано. Если нулевой и заземляющий провода просто соединены между собой, то ничего страшного.

Намного хуже, если заземляющий провод подключен к нулевой шине, а не к заземляющему контуру. В этом случае он лишь изображает заземляющий, но, по сути, является зануляющим. Конечно, эту проблему придется устранить.

Если разброс напряжения больше 10—15 В, то это означает, что сопротивление заземляющего контура слишком велико и его нужно считать неисправным.

Возможен и вариант, когда между фазой и заземляющей клеммой напряжения нет вообще. Это говорит о том, что провод заземления либо отсутствует (проверяется визуально), либо не подключен к контуру, либо оборван где-нибудь в стене или распределительной коробке.

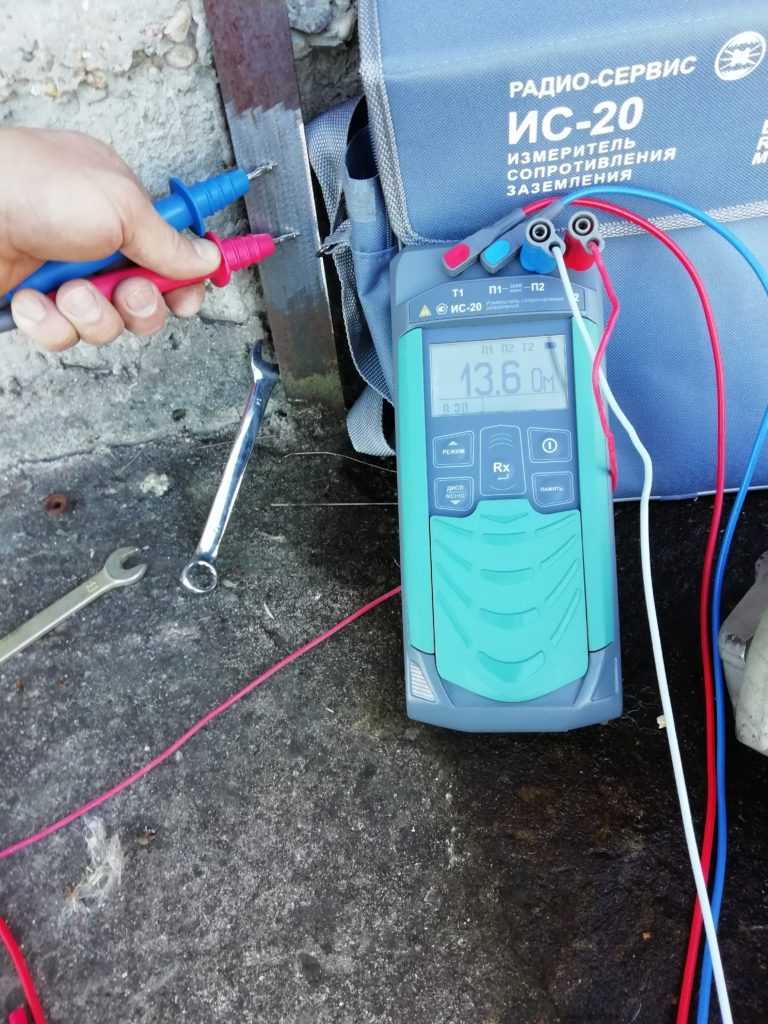

Измерение сопротивления контура

Этот метод, к сожалению, не только требует специального оборудования, но и трудновыполним в высотных домах. Зато он самый надежный. Суть его измерение сопротивления между заземляющей клеммой ваших розеток и реальной землей. Для проведения работ понадобится высокоточный мостовой омметр и огромное количество проводов. Проверка заземления мультиметром в этом случае, увы, невозможна — не та точность.

Если вы имеете доступ к подобному оборудованию, то раздобудьте три провода любого сечения. Один провод должен соединить прибор и заземляющий контакт розетки (он должен быть минимальной длины). Еще два — прибор и металлические штыри из комплекта, забитые в землю на расстоянии 5—10 м друг от друга.

В зависимости от напряжения в вашей сети показания прибора не должны превышать указанные ниже значения:

  • однофазное 127 В или трехфазное 220 В — 8 Ом;
  • однофазное 220 В или трехфазное 380 В — 4 Ом;
  • однофазное 380 В или трехфазное 660 В — 2 Ом.

Испытание нагрузкой

Если у вас нет мостового омметра или вы живете в высотном доме на последних этажах, то испытать контур можно путем нагрузки. Метод этот достаточно прост, но вполне надежен. Для проведения испытания понадобится электроприбор мощностью не менее 1 кВт (утюг, электрочайник, электрическая плита и т. п. ), указатель напряжения (индикатор) и вольтметр переменного тока (тестер). Если в вашем распоряжении тестера не окажется, можно воспользоваться контрольной лампой на напряжение 220 В и мощностью до 100 Вт. Ее нетрудно сделать из обычной осветительной.

Самодельная контрольная лампа

Теперь посмотрим, как проверить заземление тестером под нагрузкой. Измерьте напряжение между фазной и заземляющей клеммами розетки, показания запишите. Подключите параллельно вольтметру нагревательный прибор. При этом напряжение должно упасть не более чем на 10 В. Если в вашем распоряжении вольтметра нет, то воспользуйтесь контрольной лампой. При подключении нагрузки яркость ее свечения должна уменьшиться совсем незначительно. Сам нагревательный прибор во время испытаний будет работать как ему и положено — полноценно нагреваться. Сильное падение напряжения под нагрузкой говорит о том, что контур имеет слишком большое сопротивление и должен считаться неисправным.

Если ваша квартира оборудована теми или иными устройствами защиты от тока утечки — дифференциальными автоматами или УЗО, — то эта методика проверки не сработает. Защита примет ток нагрузки, подключенной к заземляющей клемме, за ток утечки и аварийно отключит напряжение. С одной стороны, срабатывание УЗО подтвердит, что у вас в доме именно заземление, а не зануление, но с другой — вы так и не выясните, сможет ли контур выдержать ток короткого замыкания при возникновении серьезной аварии.

Впрочем, если у вас стоит защита, которая отлично срабатывает даже от тока утечки, она разъединит аварийную цепь еще до того, как ток короткого замыкания станет критическим. Но если вы все же хотите провести полноценные испытания контура под нагрузкой, то устройства защиты придется временно отключить.

Все переключения и измерения необходимо проводить с соблюдением правил техники электробезопасности и под наблюдением второго лица, не участвующего в работах. Напряжение в домовой сети опасно для жизни!

Как проверить контур заземления самому,метод электрочайника

Контур защитного заземления в электропроводке дома или квартиры переоценить довольно сложно. Во-первых – это Ваша безопасность, а во-вторых – это долгий срок службы практически всех ваших бытовых потребителей электроэнергии.Но довольно часто попадаются в интернете статьи о том как правильно своими силами проверить смонтированный контур.

Давайте познакомимся с этими советами…

Совет №1 (из форума электриков)

Цитата: народ,кто хорошо разбирается в тонкостях контуров заземления?Есть у меня вопросики.Сегодня захреначили контур 6 арматурин по 4 метра.Прибора специального для замера сопротивления не было сегодня.Сделали по деревенски.Подключили через фазу и контур(без рабочего ноля) чайник на 1.5КВта.Получилось следующее.Без нагрузки напряжение 247 В.Включаем чайник,на нём падение напряжения 220 В.Значит на контуре падение 27 В.Сопротивление чайника 27 Ом.Если посчитать по закону ома,то получается,что сопротивление контура чуть выше 3-х Ом.Вот у меня вопрос.Насколько данный метод объективен?Если я не учёл что-то,то хотелось бы понять,что именно? И тут понеслось. ..

Советы,разные советы,электрики со стажем в десятки лет…Все разговоры крутятся вокруг сопротивления чайника,а о контуре заземления забыли.Понравилось то,что все остались при своем мнении и каждый уверен что он прав на 100%.

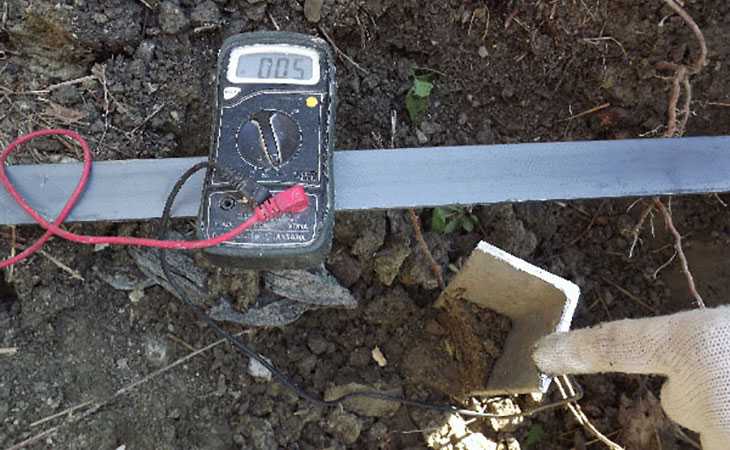

Совет №2 (как проверить контур заземления тестером)

Цитата: не стоит проводить подобные работы, не обладая соответствующим опытом. Хотя правила их выполнения довольно просты.

Все гениальное просто…
А теперь советы «опытных электриков»:

1.Необходимо определить контакт фазы в розетке. Это делается специальной отверткой-тестером с индикатором фазы. Индикатором касаются поочередно проверяемых проводов с током, пальцем касаются специального контакта на ручке отвертки, лампочка горит только при касании к фазе;

2.Измерительным прибором в режиме измерения сопротивления определяется сопротивление между нулевым контактом сети и контактом заземления.

Описанный выше способ имеет высокую погрешность из-за низких токов измерительного прибора. Более правильной будет методика со специальным генератором, который подает питающий ток на контакт заземления, и тогда измеряются напряжение в проводе заземления и сила тока. Сопротивление заземления в этом случае рассчитывается по закону Ома.

Предлагаем посмотреть видео как проверить заземление на  нашем канале :

Если в результате измерений вы выясните, что полученный результат отклоняется от требуемой нормы, то можно предпринять ряд мер по уменьшению сопротивления:

  • увеличение кислотности грунта,
  • замена грунта в месте нахождения заземлителя,
  • увеличение площади заземлителя.

Таких советов можно найти множество.Но удивляет то что люди которые называют себя электриками-думают не о том как проверить контур заземления правильно по методикам и с помощью специальных приборов,а как провести провести электрические измерения с помощью каких-то чудометодов (метод электрочайника) или приборами которые не предназначены для испытания контура заземления.

Это равноценно тому,что при посещении врача в поликлинике-он будет измерять температуру Вашего тела с помощью какой-то таблицы,а слушать хрипы в легких прикладывая ухо к спине.А в итоге предложит приобрести «амулетик здоровья» вместо лекарств.

Звучит смешно?Вот также смешно выглядят «кулибины» которые готовы доказать любую теорию которую они якобы прочитали в какой-то «умной книге».

Не выглядят смешными последствия деятельности таких электриков.

Если Вам необходимо проверить контур заземления обращайтесь в электроизмерительную лабораторию которая имеет сертификат позволяющий проводить такие измерения.И не забудьте спросить свидетельство о поверке измерителя сопротивления заземления.


Заказать проверку контура заземления или модульное заземление Вы можете через онлайн форму или по телефонам указанным на нашем сайте www.energomag.net

+38(095)235-49-95,+38(096)262-98-48, +38(063)103-80-04

Доставка комплектов заземления в любую точку Украины Новой почтой по предоплате или наложенным платежом.

Если Вы сомневаетесь в выборе или не знаете как выбрать комплект заземления,мы будем рады Вам помочь.

Звоните, пишите мы Вам подскажем.

Статьи по категории «Заземление для дома»

Аккумулятор для ИБП,гелевый,AGM или мультигелевый,разница?
Аккумуляторные батареи для котла отопления или насоса
Вода из крана бьется током,в чем причина,как устранить?
Гальмар заземление инструкция по монтажу
Гибридный инвертор,как работает,как выбрать?
Заземление дома или дачи своими руками,как сделать
Заземление дома своими руками в доме правильно
Заземление зарядной станции для электромобиля
Заземление МРТ или медицинского оборудования
Заземление своими руками,уголком или модульное заземление?
ИБП для дома,генератор или солнечная станция что лучше?
Измерение сопротивления заземления,проверка контура заземления
Как выбрать бесперебойник?Советы бывалых
Как выбрать заземление правильно
Как выбрать солнечный инвертор для дома?
Как выгодно купить твердотопливный котел?
Как заземлить бойлер правильно
Как заземлить дом
Как заработать на солнечной энергии?
Как защитить розетки от перегрузки?Решение есть!!!
Как настроить регулятор тяги котла твердотопливного Огонек
Как получить зеленый тариф в Украине,порядок оформления
Как проверить контур заземления самому,метод электрочайника
Как сделать заземление в розетке и проверить заземление розеток?
Какие колосиники бывают,котлы с охлаждамыми колосниками
Какой генератор лучше синхронный или асинхронный?
Комплект ИБП+аккумулятор для газового котла
Котел длительного горения Огонек ДГ модернизированный
Можно ли фундамент использовать для заземления дома?
Молниезащита дома своими руками,монтаж молниезащиты дома
Молниезащита дома,цена,или от чего зависит стоимость?
Пиролизные котлы,как они работают?
С праздником пасхи,получите подарок
Система уравнивания потенциалов для борьбы с блуждающими токами
Системи заземлення, типи,TN-C, TN-C-S, TN-S, TT, IT
Солнечная станция для дома,выгодно или нет?
Солнечные инверторы SAJ выставка SOLAR Ukraine 2018
Солнечные инверторы для дома,как выбрать
Солнечные станции для дома,зеленый тариф
Твердотопливные котлы Огонек с электротенами
Твердотопливный котел для отопления дома,выгодно или нет?
Термическая сварка Galmar weld,для монтажа заземления
Требования к заземлению
УЗО без заземления работает или нет?
Чем забивать модульное заземление на глубину
Что такое сетевой солнечный инвертор?
Электромонтажные работы в квартире,офисе,доме в Киеве,расценки
Что такое заземление и зачем это нам нужно?
Как выбрать твердотопливный котел
Молниезащита внутренняя,зачем она нужна?
Как выбрать электрогенератор для дома правильно?
Как правильно выбрать стабилизатор напряжения

Как проверить электрические розетки на заземление

Использование тестера неоновых цепей для обеспечения безопасности электричества в вашем доме

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 17.01.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

В этой статье

  • Тест заземления двухгнездовой розетки

  • Тест заземления 3-слотовой розетки

  • Если нет питания

  • Часто задаваемые вопросы

Обзор проекта

Если электричество в вашем доме не работает должным образом, вы можете заметить мерцание света, неправильную работу приборов или даже почувствовать легкий удар, когда вставляете шнур в розетку. Существует множество тестов, которые вы можете выполнить на своих розетках, и несколько различных инструментов, которые вы можете использовать для этого. Например, вы можете проверить заземление с помощью мультиметра, чтобы найти показания нуля вольт или омов, что подтверждает, что заземление не проводит ток, как хотелось бы. Этот универсальный инструмент используется электриками для выполнения различных тестов. Но для большинства домовладельцев очень простой небольшой инструмент, называемый тестер неоновой цепи, может проверить заземление в розетке и выполнить несколько других диагностических тестов. Лучше всего, это стоит всего несколько долларов.

Одним из наиболее важных тестов является определение того, правильно ли заземлены ваши розетки. Домашняя система заземления – это важная функция безопасности, предназначенная для того, чтобы направлять электричество «на землю» в случае короткого замыкания. Правильно заземленная электрическая система с гораздо меньшей вероятностью вызовет пожар или поражение электрическим током в случае короткого замыкания. Проверка заземления означает проверку розетки, чтобы убедиться, что заземляющий провод не проводит электричество.

Тестирование розеток также полезно, если вы сами занимаетесь ремонтом электрооборудования. Это поможет вам определить, отключено ли питание, прежде чем приступить к работе с проводкой, а также проверит, правильно ли вы выполнили ремонтные работы.

В зависимости от возраста вашего дома ваши розетки будут одного из двух типов: поляризованные розетки с 2 разъемами или заземленные розетки с 3 разъемами. В этой статье вы узнаете, как использовать тестер цепи неона для проверки розеток на наличие питания и обратной проводки, а также как проверить заземляющие провода.

Оборудование/инструменты

  • Неоновый тестер цепи

Ель / Кевин Норрис

Как узнать, заземлена ли поляризованная розетка с 2 разъемами

Если у вас старый дом, у вас могут быть розетки, которые имеют только два вертикальных слота для штырей вилки, а не розетки с 3 слотами, которые есть в новых домах.

Если вы внимательно посмотрите на розетку с двумя слотами, вы можете заметить, что один слот шире другого. Это известно как поляризованная розетка, и если она подключена правильно, провод горячей цепи будет подключен к более узкому разъему, а провод нейтральной цепи подключен к более длинному разъему.

  1. Тест на мощность

    Чтобы проверить наличие питания на поляризованной розетке, поместите один щуп тестера неоновых цепей в меньший слот, а другой щуп — в больший слот. Если тестер загорится, вы установили, что розетка включена, и вы можете продолжить тестирование. В этой части теста красный и черный щупы взаимозаменяемы.

    Ель / Кевин Норрис

  2. Тест на землю

    Как только вы убедитесь, что у вас есть питание, извлеките зонд из более длинного слота и коснитесь им винта в центре крышки. Если тестер загорается или регистрируется, розетка заземлена и подключена правильно, и ваша работа выполнена. Если нет, переходите к следующему тесту.

    Наконечник

    Если винт крышки покрыт краской, у тестера могут возникнуть проблемы с контактом. Убедитесь, что между щупом тестера и винтом имеется хорошее металлическое соединение.

    Ель / Кевин Норрис

  3. Проверка обратной проводки (обратная полярность)

    Поместите один щуп тестера в длинную (нейтральную) прорезь, а черный щуп – на центральный винт крышки. Если тестер загорается, вы установили, что розетка подключена неправильно, что более известно как обратная полярность. Горячий и нейтральный провода перепутаны местами и должны быть переключены, чтобы сделать правильное соединение. Обычно это связано с переключением винтовых клемм на розетке.

    Ель / Кевин Норрис

  4. Тест на отсутствие заземления

    Теперь попробуйте поместить один щуп тестера на винт в середине крышки и поместить другой щуп в каждый из других слотов (маленький и большой слоты) по одному, чтобы увидеть, загорается ли тестер. Если он не горит ни в одном из слотов, розетка не заземлена. Это ситуация, которая может потребовать внимания профессионального электрика для устранения неполадок и устранения проблемы.

    Ель / Кевин Норрис

Как узнать, заземлена ли розетка с 3 разъемами

Розетки с тремя гнездами обычно указывают на то, что у вас более новая система проводки или система, которая была обновлена ​​до более современных стандартов. Здесь третья круглая розетка — это заземляющее соединение.

  1. Тест на мощность

    Чтобы выполнить тест заземления на розетке с 3 разъемами, поместите один щуп тестера в маленькую вертикальную (горячую) прорезь, а другой щуп — в большую вертикальную (нейтральную) прорезь. Если контрольная лампа загорается, розетка активна и работает правильно.

    Ель / Кевин Норрис

  2. Тест на землю

    Как только вы узнаете, что в розетке с 3 разъемами есть питание, проверьте неисправность заземления, вытащив щуп из большого (нейтрального) разъема и прикоснувшись им к центральному винту на крышке. Тестер должен загореться, если заземление в порядке и розетка подключена правильно.

    Теперь снимите зонд с винта и поместите его в круглую нижнюю прорезь на гнезде. Тестер также должен загореться в этом положении. Если тестер не загорается, есть две возможности: либо проводка розетки перепутана, либо отсутствует заземление.

    Если он вообще не горит, переходите к следующему тесту.

    Ель / Кевин Норрис

  3. Тест обратной проводки

    Поместите один щуп в длинную вертикальную (нейтральную) прорезь, а другой щуп на центральный винт крышки. Если тестер загорается, вы установили, что розетка подключена неправильно — горячий провод неправильно прикреплен к нейтральному гнезду на розетке. Хотя вы можете не заметить разницы, поскольку лампы и другие приборы в этой ситуации будут работать правильно, это потенциально опасно.

    Обычно решение довольно простое: поменяйте местами винтовые клеммы на розетке.

    Ель / Кевин Норрис

  4. Тест на отсутствие заземления

    Теперь попробуйте поместить один щуп в круглое отверстие и поместить другой щуп в каждую из двух вертикальных прорезей (маленькую и большую прорези) по одному, чтобы увидеть, загорается ли тестер. Если ни один из них не горит, розетка не заземлена.

    Незаземленная розетка — это проблема, которую должен решить электрик. Проблема может заключаться в том, что заземляющий провод цепи не подключен к розетке, но также возможно, что сама система не заземлена и нуждается в обновлении.

    Ель / Кевин Норрис

Если нет питания

Если есть ситуация, когда в розетке вообще нет питания, у вас другая проблема. Возможные причины включают в себя:

  • Простое слабое соединение на розетке прерывает подачу электричества. Проверьте соединения винтовых клемм розетки и убедитесь, что они надежно закреплены.
  • Проводка от автоматического выключателя или предохранителя повреждена и не замыкает цепь.
  • Сработал автоматический выключатель или перегорел предохранитель. В этих случаях вы можете сбросить выключатель или заменить предохранитель, если в цепи нет видимых дефектов.
  • Неисправное устройство где-то в цепи вызывает короткое замыкание или обрыв цепи. Попробуйте отключить все, что подключено к этой цепи, переустановите автоматический выключатель или замените предохранитель, а затем снова подключите устройства к цепи по одному, чтобы найти проблему, если таковая имеется. Часто ненадежное соединение в одной из розеток в цепи приводит к прерыванию подачи электричества к вашей розетке.

Как проверить землю с помощью мультиметра (шаг за шагом)

Мигают ли ваши фары? Ваша стиральная машина работает медленно, работает со сбоями или вообще не работает?

Если ваш ответ на эти вопросы положительный, возможной причиной является заземляющее соединение в вашем доме.

Заземление в домах — одна из самых важных тем, о которых вам нужно позаботиться.

Правильная работа электрических устройств не только важна, но и может стать решающим фактором между жизнью и смертью.

В этом руководстве вы найдете все, что вам нужно знать об испытательном полигоне.

Давайте приступим.

Что такое заземление?

Заземление, также называемое заземлением, является защитной практикой в ​​электрических соединениях, которая снижает риск или последствия поражения электрическим током.

При надлежащем заземлении электричество, выходящее из розеток или электрических устройств, направляется в землю, где рассеивается.

Без заземления это электричество накапливается в розетках или металлических компонентах устройства и может привести к тому, что приборы не будут работать или работать должным образом.

Человек, вступивший в контакт с этими электрически заряженными металлическими компонентами или оголенными проводами, подвергается риску смертельного поражения электрическим током.

Заземление направляет это избыточное электричество в землю и предотвращает все это.

Теперь вы понимаете, почему важно, чтобы розетки в вашем доме имели надлежащее заземление.

Мультиметр — это инструмент для устранения проблем с электричеством, которого достаточно для проверки заземления в розетках.

Как проверить заземление с помощью мультиметра

Поместите красный щуп мультиметра в выходной порт под напряжением, поместите черный щуп в нейтральный порт и запишите показания. Держите красный щуп в активном порту и поместите черный щуп в порт заземления. Если показания не такие, как в предыдущем тесте, ваш дом не имеет надлежащего заземления .

Они будут объяснены далее.

  • Шаг 1. Вставьте щупы в мультиметр

При проверке заземления в домашних розетках следует обратить внимание на то, как вы подключаете щупы к мультиметру.

Подключите красный (положительный) щуп к порту мультиметра с маркировкой «Ω, V или +», а черный (отрицательный) щуп к порту мультиметра с маркировкой «COM или -».

Так как вы будете тестировать горячие провода, убедитесь, что ваши провода в хорошем состоянии, и вы не перепутаете выводы на мультиметре, чтобы не повредить его.

  • Шаг 2. Установите мультиметр на переменное напряжение

Ваша бытовая техника работает от переменного тока, и, как и ожидалось, это тип напряжения, которое выдают ваши розетки.

Теперь вы просто поворачиваете циферблат мультиметра в положение напряжения переменного тока, которое обычно обозначается как «VAC» или «V~».

Это дает наиболее точные показания.

  • Шаг 3: Измерьте напряжение между портами под напряжением и нейтралью

Поместите красный (положительный) щуп мультиметра в выходной порт под напряжением, а черный (отрицательный) щуп — в нейтральный порт.

Активный порт обычно является меньшим из двух портов на вашей розетке, а нейтральный порт является самым длинным среди них.

Заземляющий порт, с другой стороны, обычно имеет форму буквы «U».

Порты некоторых настенных розеток могут иметь различную форму, и в этом случае активный порт обычно находится справа, нейтральный порт — слева, а порт заземления — вверху.

Значение напряжения между проводами под напряжением и нейтралью важно для последующего сравнения.

Снимите мерки и перейдите к следующему шагу.

  • Шаг 4: Измерьте напряжение между портами под напряжением и заземлением

Теперь выньте черный щуп из нейтрального выходного порта и воткните его в порт заземления.

Обратите внимание, что ваш красный зонд остается в активном порту.

Вы также должны убедиться, что щупы соприкасаются с металлическими компонентами внутри розеток, чтобы ваш мультиметр имел показания.

Проведите измерения и перейдите к следующему шагу.

  • Шаг 5: Измерьте напряжение между нейтральным и заземляющим портами

Дополнительное измерение, которое необходимо выполнить, — это показания напряжения между нейтральным и заземляющим портами.

Поместите красный щуп в нейтральный выходной порт, поместите черный щуп в порт заземления и проведите измерения.

  • Шаг 6: Оценка результатов

Настало время для сравнения, и вы будете делать их много.

  • Во-первых, если расстояние между вашими активными и заземляющими портами близко к нулю (0), возможно, ваш дом не заземлен должным образом.
  • Далее, если измерение между вашими активными и нейтральными портами не находится в пределах 5 В или совпадает с измерением между вашими активными и заземляющими портами, возможно, ваш дом не заземлен должным образом. Это означает, что при наличии заземления, если тест «фаза и нейтраль» зафиксирует 120 В, ожидается, что тест «фаза и земля» зафиксирует от 115 В до 125 В.
  • В случае, если все это подтвердится, вы сделаете еще одно сравнение. Это необходимо для проверки уровня утечки из заземления и определения его качества.

Получите разницу между показаниями теста «фаза и нейтраль» и теста «фаза и земля».

Добавьте это к показаниям теста «нейтраль и земля».

Если их сложение превышает 2 В, то ваше заземление не в идеальном состоянии и его следует проверить.

В этом видео мы объясняем весь этот процесс:

Еще один тест, который вы можете выполнить, касается удельного сопротивления заземления вашего заземления.

Однако это совсем другая тема, и вы можете ознакомиться с нашей подробной статьей о проверке сопротивления заземления с помощью мультиметра.

Проверка заземления с помощью лампочки

Для проверки заземления в домашней розетке с помощью лампочки вам понадобится шаровая розетка и пара кабелей.

Вкрутите лампочку, а также прикрепите кабели к шаровому патрону.

Теперь убедитесь, что другие концы кабелей оголены как минимум на 3 см (без изоляции) и вставьте их в выходные порты под напряжением и нейтралью.

Если лампочка не загорается, значит, ваш дом не заземлен должным образом.

Как видно, этот тест не такой подробный и точный, как тест мультиметром.

Заключение

Проверка заземления в вашем доме — довольно простая процедура.

Все, что вам нужно сделать, это провести измерения между различными настенными розетками и сравнить эти измерения друг с другом.

Если эти измерения не совпадают или остаются в пределах заданных диапазонов, заземление в вашем доме неисправно.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
