Рабочий ноль и заземление — Морской флот

Мой горький опыт электрика позволяет мне утверждать: Если у Вас «заземление» сделано как надо – то есть в щитке есть место присоединения «заземляющих» проводников, и все вилки и розетки имеют «заземляющие» контакты – я вам завидую, и вам не о чем беспокоиться.

Правила подключения заземления

В чем же состоит проблема, почему нельзя подключать провод заземления на трубы отопления или водоснабжения?

Реально в городских условиях блуждающие токи и пр. мешающие факторы столь велики, что на батарее отопления может оказаться что угодно. Однако основная проблема, в том, что ток срабатывания автоматов защиты достаточно велик. Соответственно один из вариантов возможной аварии – пробой накоротко фазы на корпус с током утечки как раз где-то на границе срабатывания автомата, то есть, в лучшем случае 16 ампер. Итого, делим 220в на 16А – получаем 15 ом. Всего каких-то тридцать метров труб, и получите 15 ом. И потек ток куда-то, в сторону не пиленого леса. Но это уже не важно. Важно то, что в соседней квартире (до которой 3 метра, а не 30, напряжение на кране почти те же 220.), а вот на, скажем, канализационной трубе – реальный ноль, или около того.

А теперь вопрос – что будет с соседом, если он, сидя в ванной (соединившись с канализацией посредством открывания пробки) коснется крана? Угадали?

Приз – тюрьма. По статье о нарушении правил электробезопасности повлекшем жертвы.

Не надо забывать, что нельзя делать имитацию схемы «заземления» , соединяя в евророзетке «нулевой рабочий» и «нулевой защитный» проводники, как иногда практикуют некоторые «умельцы». Такая замена крайне опасна. Не редки случаи отгорания «рабочего нуля» в щите. После этого на корпусе Вашего холодильника, компьютера и т.д. очень прочно размещается 220В.

Последствия будут примерно такими же, как и с соседом, с той разницей, что за это ни кто ответственности нести не будет, кроме того, кто сделал такое соединение. А как показывает практика, это делают сами же хозяева, т. к. считают себя достаточными специалистами, чтобы не вызывать электриков.

«Заземление» и «зануление»

Одним из вариантов «заземления» является «зануление». Но только не как в случае описанном выше. Дело в том, что на корпусе распределительного щита, на Вашем этаже имеется нулевой потенциал, а если точнее, нулевой провод, проходящий через этот самый щиток, просто-напросто имеет контакт с корпусом щита посредством болтового соединения. Нулевые проводники с расположенных на этом этаже квартир, тоже присоединяются к корпусу щита. Давайте рассмотрим этот момент поподробнее. Что мы видим, каждый из этих концов заведен под свой болт (на практике правда часто встречается по парное соединение этих концов). Вот как раз туда и надо подсоединять наш новоиспеченный проводник, который в последствии будет называться «заземлением».

В этой ситуации тоже есть свои нюансы. Что мешает «нулю» отгореть на входе в дом. Собственно говоря, ни чего. Остается лишь надеяться, что домов в городе меньше чем квартир, а значит и процент возникновения такой проблемы значительно меньше. Но это опять же русский «авось», который проблему не решает.

Единственно правильное решение, в этой ситуации. Взять металлический уголок 40х40 или 50х50, длинной метра 3, забить его в землю, чтобы за него не запинались, а именно, копаем яму на два штыка лопаты в глубину и максимально забиваем туда наш уголок, а от него провести провод ПВ-3 (гибкий, многожильный), сечением не менее 6 мм. кв. до, Вашего распределительного щита.

В идеале «контур заземления» должен состоять из 3х – 4х уголков, которые свариваются металлической полосой той же ширины. Расстояние между уголками должно составлять 2 м.

Только не надо сверлить в земле дыру метровым буром и опускать туда штырь. Это не правильно. Да и КПД такого заземления близко к нулю.

Но, как и в любом способе здесь есть свои минусы. Вам, конечно, повезло, если Вы живете в частном доме, или хотя бы, на первом этаже. А как быть тем, кто живет этаже на 7-8? Запастись 30-ти метровым проводом?

Так как же найти выход из создавшейся ситуации? Боюсь, что ответ на этот вопрос Вам не дадут даже самые опытные электромонтажники.

Что требуется для разводки по дому

Для разводки по дому Вам понадобится медный провод заземления, соответствующей длины, и сечением не менее 1,5 мм. кв. и, конечно, розетка с «заземляющим» контактом. Короб, плинтус, скоба – дело эстетики. Идеальный вариант, это когда Вы делаете ремонт. В этом случае я рекомендую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй – на «заземляющий» контакт розетки. При наличии в щите УЗО заземляющий проводник не должен нигде на линии иметь контакта с N проводником (в противном случае будет срабатывать УЗО).

Не надо так же забывать, что «земля» не имеет права разрываться, посредством каких либо выключателей.

Простое объяснение

Итак, для начала простыми словами расскажем, что собой представляют фазный и нулевой провод, а также заземление. Фаза — это проводник, по которому ток приходит к потребителю. Соответственно ноль служит для того, чтобы электрический ток двигался в обратном направлении к нулевому контуру. Помимо этого назначение нуля в электропроводке — выравнивание фазного напряжения. Заземляющий провод, называемый так же землей, не находится под напряжением и предназначен для защиты человека от поражения электрическим током. Подробнее о заземлении вы можете узнать в соответствующем разделе сайта.

Надеемся, наше простое объяснение помогло разобраться в том, что такое ноль, фаза и земля в электрике. Также рекомендуем изучить цветовую маркировку проводов, чтобы понимать, какого цвета фазный, нулевой и заземляющий проводник!

Углубляемся в тему

Питание потребителей осуществляется от обмоток низкого напряжения понижающего трансформатора, являющегося важнейшей составляющей работы трансформаторной подстанции. Соединение подстанции и абонентов выглядит следующим образом: к потребителям подводится общий проводник, отходящий от точки соединения трансформаторных обмоток, называемый нейтралью, наряду с тремя проводниками, представляющими собой выводы остальных концов обмоток. Выражаясь простыми словами, каждый из этих трех проводников является фазой, а общий – это ноль.

Между фазами в трехфазной энергетической системе возникает напряжение, называемое линейным. Его номинальное значение составляет 380 В. Дадим определение фазному напряжению — это напряжение между нулем и одной из фаз. Номинальное значение фазного напряжения составляет 220 В.

Электроэнергетическая система, в которой ноль соединен с землей, называется «система с глухозаземленной нейтралью». Чтобы было предельно понятно даже для новичка в электротехнике: под «землей» в электроэнергетике понимается заземление.

Физический смысл глухозаземленной нейтрали следующий: обмотки в трансформаторе соединены в «звезду», при этом, нейтраль заземляют. Ноль выступает в качестве совмещенного нейтрального проводника (PEN). Такой тип соединения с землей характерен для жилых домов, относящихся к советской постройке. Здесь, в подъездах, электрический щиток на каждом этаже просто зануляют, а отдельное соединение с землей не предусмотрено. Важно знать, что подключать одновременно защитный и нулевой проводник к корпусу щитка весьма опасно, потому как существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нулевого значения, что означает возможность удара током.

К домам, относящимся к более поздней постройке, от трансформаторной подстанции предусмотрено подведение тех же трех фаз, а также разделенных нулевого и защитного проводника. Электрический ток проходит по рабочему проводнику, а назначение защитного провода заключается в соединении токопроводящих частей с имеющимся на подстанции заземляющим контуром. В этом случае в электрических щитках на каждом этаже располагается отдельная шина для раздельного подключения фазы, нуля и заземления. Заземляющая шина имеет металлическую связь с корпусом щитка.

Известно, что нагрузка по абонентам должна быть распределена по всем фазам равномерно. Однако, предсказать заранее, какие мощности будут потребляться тем или иным абонентом, не представляется возможным. В связи с тем, что ток нагрузки разный в каждой отдельно взятой фазе, появляется смещение нейтрали. Вследствие чего и возникает разность потенциалов между нулем и землей. В случае, когда сечение нулевого проводника является недостаточным, разность потенциалов становится еще значительнее. Если же связь с нейтральным проводником полностью теряется, то велика вероятность возникновения аварийных ситуаций, при которых в фазах, нагруженных до предела, напряжение приближается к нулевому значению, а в ненагруженных, наоборот, стремится к значению 380 В. Это обстоятельство приводит к полной поломке электрооборудования. В то же время, корпус электрического оборудования оказывается под напряжением, опасным для здоровья и жизни людей. Применение разделенных нулевого и защитного провода в данном случае поможет избежать возникновения таких аварий и обеспечить требуемый уровень безопасности и надежности.

Напоследок рекомендуем просмотреть полезные видео по теме, в которых даются определения понятиям фазы, нуля и заземления:

Надеемся, теперь вы знаете, что такое фаза, ноль, земля в электрике и зачем они нужны. Если возникнут вопросы, задайте их нашим специалистам в разделе «Задать вопрос электрику«!

Рекомендуем также прочитать:

Современный обыватель не может представить свою жизнь без электричества. Самые обыденные вещи или действия связаны с этим понятием, но большинство людей даже не задумывается об опасности этого явления. В быту или на рабочем месте пользователи, не связанные с профессией электрика, и не подозревают, насколько масштабны меры электробезопасности например, такие как зануление и заземление. В чем разница между ними? Постараемся раскрыть эту тему более простым языком.

Электричество необходимое и опасное

Что такое зануление и заземление

На форумах в интернете домашние мастера часто пытаются выяснить, что такое заземление и зануление и в чем разница между ними. Чтобы ответить на него, следует отметить, что существуют разные трактовки этих понятий.

Заземление:

  • Заземление, как часть общей системы электроснабжения (защитное заземление). То есть провод, монтируемый параллельно линии электропередач;

Стандартная линия электропередач

  • Заземление как ЗУ (заземляющее устройство). Металлическая конструкция, соединяющая линию электропередач с землей.

Зануление:

  • В промышленной отрасли. Объединение всех электроустройств в один контур;
  • В быту. Как видно из названия, напряжение перекидывается на рабочий ноль.

Следовательно, что бы ответить на вопрос: зануление и заземление, в чем разница? Нужно подробно разобрать все вышеперечисленные пункты.

Существуют положения и нормативы монтажа и эксплуатации электросетей, большинство из них опубликовано в ПУЭ (правила устройства электроустановок) и в ГОСТах:

  • ПУЭ 7. Пункт 1.7.28 – преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством;
  • ПУЭ 7. Пункт 1.7.31 – защитное зануление в электроустановках напряжением до 1 кВ – преднамеренное соединение открытых проводящих частей с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности;

Один из нескольких видов издания

  • ГОСТ 12.1.009-76. Зануление (защитное зануление) – преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением.

Эти общие понятия, опубликованные научным языком, с множеством специализированных терминов кажутся чуть ли не одинаковыми. На самом деле все не настолько сложно.

Статья по теме:

Что такое реле. Это устройство используют в бытовых и промышленных электрических сетях. Если знать, что такое реле, как оно устроено, некоторые практические задачи можно будет решать самостоятельно.

Чем отличается заземление от зануления

Заземление

Знак обозначения заземления

Простым языком общее заземление – это мера предосторожности для обеспечения безопасности пользователей от удара электрическим током и создание благоприятных условий для корректной и безопасной работы какой-либо электрической техники.

Осуществляется оно путем монтажа ЗУ, состоящего из металлических конструкций, вкопанных в землю на протяжении всего пути электрического тока от источника питания до потребителя. То есть на электростанции (ГЭС, ГРЭС, АЭС или обычный разделительный трансформатор) монтируется основной заземлитель. Далее ток по линиям электропередач подается к вашему дому. На протяжении всего пути создаются дублирующие точки заземлителя.

Система дублирующих соединений с землей

Для каждого дома, будь то многоквартирный или частный дом, монтируется своя дублирующая точка. Она имеет свои размеры и характеристики, но конструируется по общему принципу: металлическая конструкция, выполненная из обычной или нержавеющей стали.

Треугольная схема ЗУ

ЗУ смонтированное в ряд

Обратите внимание! Части стальной конструкции (ЗУ) крепятся между собой только при помощи сварочного аппарата, болтовое соединение не надежно, так как подвержено окислению.

Всё, что вы хотели знать про электролитическое заземление (видео)

Зануление

Выдержка из ГОСТа 12.1.009-76 «частей, которые могут оказаться под напряжением», обозначает металлический корпус электроустройства. То есть при возникновении аварии или нарушении изоляции, на корпусе или рабочих элементах какого-либо устройства, например токарного станка, возникает опасное напряжение. Зануление сводит к минимуму силу этого электрического заряда. То есть отличием зануления от заземления в промышленной отрасли является то, что зануление входит в состав общей системы заземления.

В цехах, оборудованных множеством приборов, запитанных трехфазным напряжением (380 вольт). Все агрегаты объединены в общую цепь посредством металлических полос. Общий контур подсоединен к шине заземления или зануления.

Присоединение станка к общей цепи зануления

Шина зануления или заземления

Типы заземления в быту

В бытовых условиях заземление – это залог сохранности и бесперебойной работы всех электроприборов. В советское время эта мера безопасности практически не применялась. Использовалась система TN-C, в которой заземляющий кабель PE (защитный проводник) совмещается с рабочим нулем N в единый кабель PEN, а непосредственно в квартиру проводится двужильный провод. Эта система считается устаревшей, ее заменила схема TN-C-S, в которой PEN проводник разъединяется в главном щитке потребителя на PE и N.

Сравнительная схема TN-C и TN-C-S систем

Все вновь строящиеся объекты обслуживаются по трех или, при необходимости, пятипроводной схеме. То есть в вашу квартиру подается три линии:

  • фаза;
  • рабочий ноль;
  • земля.

Современный трехпроводной кабель

Все современные бытовые или вычислительные приборы оборудованы под трехпроводную систему. Розетки и штекера оборудованы клеммами заземления.

В случае, когда ваше здание не оборудовано системой заземления и проводка двухпроводная, все специализированные приборы с трехпроводной составляющей теряют свои качества. Например, сетевой фильтр превращается в обычную переноску. Монтаж зануления в квартире в этом случае запрещен пунктом 1.7.132 ПЭУ.

Статья по теме:

УЗО: что это такое. Давайте попробуем разобраться, что это такое УЗО, его возможности, особенности работы и варианты применения. А также рассмотрим нюансы, на которые необходимо обратить внимание при выборе.

Полезные практические советы

При полной замене электропроводки или подключении обычной розетки следует не забывать о безопасности и не пренебрегать защитными мерами. Несколько рекомендаций:

  • При двухпроводной сети в квартире, отдельные специалисты, устанавливая трехпроводную розетку, соединяют рабочий ноль и заземляющий контур. Это нарушение правил техники безопасности. Так как в случае аварии или стечения обстоятельств корпус прибора, подключенного к такой розетке, окажется под напряжением. Тогда чем отличается ноль от заземления? Рабочий ноль это токопроводящая часть электросети, находящаяся под напряжением, а заземляющий провод – это страховка на случай аварии;

  • При строительстве частного дома монтаж заземления является обязательным пунктом эксплуатации электричества. Простая и недорогая конструкция сбережет ваше здоровье и целостность всех электропотребляющих приборов;

Простой в исполнении вид заземления

  • Питание бытовых электроприборов высокой мощности (бойлер, стиральная машина) рекомендуется осуществлять отдельной веткой проводки в квартире. Так как при одновременной эксплуатации предохранительные автоматы и датчики УЗО (устройство защитного отключения) будут часто срабатывать.

Обратите внимание! УЗО и предохранительный автомат – это два абсолютно разных прибора. Каждый из них выполняет свою функцию. УЗО – защита человека, устройство быстрого срабатывания. Автомат – прибор, реагирующий на перегрузки сети, но он может сработать не сразу. Существует симбиоз этих двух приборов – дифавтомат, совмещает все функции обоих устройств.

Автомат, УЗО, дифавтомат

Подключение аварийных датчиков

Зануление и заземление: в чем разница? Итог

Основные моменты, определяющие разницу заземления и зануления:

Как определить где фаза ноль и земля

Современные отвертки-индикаторы избавят от головной боли человека, пытающегося осмыслить, как определить фазу, ноль, землю. Замечены сложности, расскажем ниже. Для тестирования применяется сигнал, генерируемый отверткой. Понятно, внутри стоят батарейки. Старая советская отвертка-индикатор на базе единственной газоразрядной лампочки негодна. Позволит безошибочно определить фазу. Следовательно, другая цепь – ноль или земля.

Правильно определить фазу

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль – искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Теперь попробуем найти фазу. Типичная отвертка-индикатор образована стальным щупом, вслед идет высокоомное сопротивление (к примеру, углерода), ограничивающее ток, источником света выступает газоразрядная лампочка малого размера. Мелочи, но незнающие термина контактная кнопка, определить ноль бессильны. На конце ручки отвертки-индикатора металлическая площадка. Это контактная кнопка, которую потрудитесь касаться пальцем.

Иначе лампочка при прикосновении к фазе светиться откажется.

Объясним происходящее. Тело человека наделено емкостью. Не столь велика, хватает пропустить мизерный ток. Фаза начинает колебания, электроны идут в сеть и обратно. Создается небольшой ток. Размер сильно ограничен резистором, убиться, взявшись рукой за контактную площадку отвертки-индикатора, другой за трубу снабжения водой непросто. Обнаружить при помощи инструмента непосредственно землю невозможно.

Обнаружение фазы имеет основополагающее значение, напряжение не должно выходить на патрон люстры при выключенном выключателе. В противном случае обычный процесс замены лампочки может стать опасным, последним. По нормативам, фаза розетки слева. Если выключатели стоят, как принято (включается нажатием вверх), способы определения фазы вырождаются умением найти левую руку, понять, где находится низ:

    В розетке фаза занимает левое гнездо. Соответственно, правое считается нулем. Остается провод, изоляция желто-зеленая – земля (в противном случае – резервный провод питания напряжением 220 вольт).

Неверное положение нуля и фазы евророзетки

Определение положения фазы по цвету изоляции жил провода

Нулевой рабочий провод снабжен синей изоляцией, земля желто-зеленая. Соответственно, на фазу приходится красный (коричневый) цвет. Правило может грубо нарушаться. Дома старой застройки часто оснащались проводами двух жил. Цвет изоляции в каждом случае белый. Отдельные устройства, наподобие датчиков освещенности или движения, имеют другую раскладку. К примеру, нулевой провод черный. Здесь приготовьтесь смотреть руководство по эксплуатации, вариантов раскладки бесчисленное количество.

Найти нулевой провод в квартире

По правилам, корпус подъездного щитка заземлен. Выполняется при помощи солидных размеров клеммы, затянутой мощным болтом в домах старой постройки, жителям современных зданий проще ориентироваться количеством жил. Нулевая шина имеет самое большое число подключений, фазы разводятся по квартирам (добрые электрики вешают стикеры А, В, С; злые – не вешают). Легко проследим по раскладке автоматов защиты, счетчиков.

Штекер 230 вольт Великобритании

В каждом случае общий провод будет нулевым. Цвет не играет решающей роли. Хотя по нормам современные кабели снабжены разукрашенной изоляцией. Обратите внимание – если в доме обустроено заземление, жил на входе минимум 5. Корпус щитка сажается на желто-зеленую. Нулевой провод послужит отводу рабочего тока от приборов (замыкает цепь). Объединение ветвей на стороне потребителя запрещено. Вот тройка правил, помогающих разобраться в подъездном щитке (обратите внимание, по правилам, жилец туда не должен казать носу вовсе – предупредили):

  • Автомат защиты рвет фазу. Встречаются двухполюсные модели, используются сравнительно редко для помещений с особой опасностью (санузел). Поэтому по положению провода удастся сказать: это фаза. Потом стоит автомат вырубить, жилу прозвонить на стороне квартиры. Однозначно даст положение фазы.
  • Напряжение меж нулевым проводом, любой фазой составляет 230 вольт. По ключевому признаку выделим жилу, на другую дающая указанную разницу. Разброс меж фазами составляет 400 вольт. Значения процентов на 10 выше, российские сети стараются соответствовать европейским стандартам.
  • Токовыми клещами измерим значения на жилах. По каждой фазе проявится значение, сумма которых (по трем) должна течь обратно в сеть по нулевому (либо подходящему фазному). Заземление редко используется, ток здесь близкий нулевому при равномерной загрузке веток. Место, где значение больше всего, традиционно является нулевым проводником.
  • Клемма заземления распределительного щитка на виду. Признаку поможет найти нулевой провод в домах с NT-C-S. В других случаях сюда подводится заземление.

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Напоминаем, рассматривались случаи, когда под рукой нет отвертки-индикатора, зато присутствуют токовые клещи, мультиметр. Затем до входа в квартиру обнаруживают землю, фазу, нулевой провод, домашняя сеть прозванивается. Жилы три, методика лежит на поверхности: меж фазой и другим проводом разность потенциалов составит 230 вольт. Обратите внимание, методика непригодна в других случаях. К примеру, разница напряжений меж двумя одинаковыми фазными жилами составляет круглый нуль. Тестером измерить и определить сложно.

Добавим другой способ – промышленностью запрещен. Лампочка в патроне с двумя оголенными проводами. При помощи инструмента находят фазу, возможно жилу замыкать на заземление. Нельзя использовать водопроводные, газовые, канализационные трубы, прочие инженерные конструкции. По правилам, оплетка кабельной антенны снабжена занулением (заземлением). Относительно нее допустимо тестером (запрещенной стандартами лампочкой в патроне) находить фазу.

Для решительных людей порекомендуем пожарные лестницы, стальные шины громоотводов. Нужно зачистить металл до блеска, звонить на участок фазу. Обратите внимание, далеко не все пожарные лестницы заземлены (хотя обязаны быть), шины громоотводов 100%.

Если обнаружите столь вопиющий произвол, обратитесь в управляющие организации, при отсутствии реакции – сообщите государственным инстанциям. Указывайте нарушение правил защитного зануления зданий.

Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Когда нельзя понять, какого цвета провода, полезно пользоваться отверткой-индикатором. Инструкция диковинки на батарейках говорит: удастся при помощи щупа найти землю. Спешим огорчить читателей – любой длинный проводник определяется ложно. Разорванная в области пробок фаза, нулевой провод, настоящая земля – ответ один. Не каждая отвертка-индикатор способна выполнять функции одинаково эффективно. Смысл операции следующий:

  • Активная отвертка-индикатор способна обнаружить длинный проводник путем излучения туда сигнала, ловли отклика.
  • На практике при плохом качестве контактов волна быстро затухает. Отвертка-индикатор показывает наличие земли на разомкнутой пробке фазы.
  • Для определения земли существует условие – нужно пальцем коснуться контактной площадки. В этом разница меж активной и пассивной отвертками-индикаторами. В первой возможно по этому принципу найти фазу, во второй правильное определение происходит при условии отсутствия контакта с данной областью.

Современная отвертка-индикатор на расстоянии позволит судить, течет ли по проводу ток. Существует специальный дистанционный режим. Обычно даже два: повышенной и пониженной чувствительности. Позволит отсеять неиспользуемую часть проводки. Допустим, известны случаи: строители заводили в дом две фазы вместо одной, путали местами. Пользоваться проводкой нужно с большой осторожностью.

Хочется отметить, на практике измерить сопротивление проводки, прозвонить непросто. Гораздо удобнее определять наличие фазы. Нет опасности сжечь китайский тестер (бывает временами при попытках измерить сопротивление жилы под током). Следует также знать, низкоомные цепи определяются с ошибкой. К примеру, большинство тестеров при прямом замыкании щупов не дают нуль шкалы. Зато если не получится определить землю при помощи активной отвертки-индикатора, плохие контакты – запросто. Если при выключенных пробках огонек горит с пальцем, прижатым к контактной площадке, время задуматься о покупке нового автомата распределительной коробки, скрутки замените современными колпачками.

Часто занимающимся ремонтом рекомендуем выход из положения: маркировка проводов. Лучше делать краской принтера, цвета примерно совпадают:

  1. Красный – фаза.
  2. Синий – нулевой провод.
  3. Желтый – земля.

Обычно водорастворимая краска смывается с трудом. Цвета электрических проводов допустимо проставить колерами принтеров. Приведенная выше система не одинока, часто встречается. В продаже найдем черный цвет. Можете использовать, как заблагорассудится. Обозначение проводов выполняется один раз навсегда. Смыть маркировку проще концентрированной уксусной кислотой, вещество понадобится вознамерившимся отчистить руки (не всегда просто выходит на практике). Напоследок – старайтесь не заляпать одежду.

Любой человек, занимаясь электромонтажными работами у себя дома или просто решивший установить люстру, бра или подключить розетку, обязательно столкнется с вопросом – как определить фазу, ноль и заземление у проводов , в месте монтажа?

В наших статьях и инструкциях, мы часто выкладываем схемы подключения, правила монтажа и подсоединения электрооборудования к сети, а также многое другое, где для правильного выполнения всех операций необходимо знать, где у вас фазный провод, где нулевой (рабочий ноль), а где заземляющий (защитный ноль). Для опытного электрика определить где фаза и ноль или найти землю, обычно не составляет труда, а вот как быть остальным?

Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке .

Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов – как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.

Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) – Синий провод или сине-белый

Защитный ноль (земля или заземление) – желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый , красный и т.д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет . Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы . Способ неоднозначный, но действенный, требующий особой осторожности.

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

– Если после смены положения лампа ненадолго вспыхнет , при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях . В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.

А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях . Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

Использование индикаторной отвертки

Последовательность действий зависит от того, какая система проводки смонтирована в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.

Двухпроводная сеть

Этот вариант электропроводки встречается в старых домах. По современной терминологии данная система обозначается TN-C. Суть ее заключается в том, что нулевой рабочий провод, заземленный на питающей подстанции, совмещает роль защитного заземляющего (PEN). В системе IT также присутствует только фазный и рабочий нулевой проводник, но в обычных жилых и производственных помещениях она не применяется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть, имеется только фаза и ноль. Определить их очень просто: прикасаемся индикатором последовательно к каждой из токоведущих жил, фаза вызывает зажигание индикаторной лампы, как показано на фото ниже:

Система является устаревшей. На вилке любого современного электроприбора имеется три клеммы. Проводка должна выполняться трехпроводной, исключение — группа освещения.

Трехпроводная сеть

В этом варианте, в дом или квартиру заходит три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление раздельно идут от питающей подстанции, где оба соединены с рабочим заземлением. При таком типе проводки, определение назначения проводов можно осуществить следующим образом:

  • в щитке или в распределительной коробке индикатором определить провод, на котором присутствует фаза;
  • два оставшихся – это рабочий и защитный ноль (земля), отсоединяем на щитке один провод из них;
  • если отсоединить рабочий ноль, все электрооборудование в квартире перестанет работать, значит, оставшийся проводник – это земля, или защитное заземление.

Теперь остается определить в розетке среди трех проводов, на котором из них фаза, ноль и земля. Если не удается найти по цвету изоляции, определение их функций может быть выполнено подручными средствами, без приборов. Для этого нужно взять патрон с вкрученной лампой и выведенными наружу проводами. Определение проводим следующим образом. Одним проводником от патрона прикасаемся к фазному проводу (фаза уже найдена с помощью индикатора), вторым поочередно прикасаемся к двум оставшимся. Если на щитке отключен рабочий ноль, лампа зажжется только при соединении с защитным заземлением, и наоборот.

На видео ниже наглядно показывается, как определить фазу, ноль и землю индикаторной отверткой:

Другой разновидностью системы TN является разводка TN-C-S. В этом случае нулевой провод расщепляется на рабочий ноль и защитное заземление на вводе в дом. Здесь, чтобы определить назначение проводников, можно применить последовательность действий, описанную для системы TN-S. Добавляется дополнительная возможность, обследовав место разделения PEN, определить, где рабочий и защитный ноль (земля) по сечению жилы в проводе.

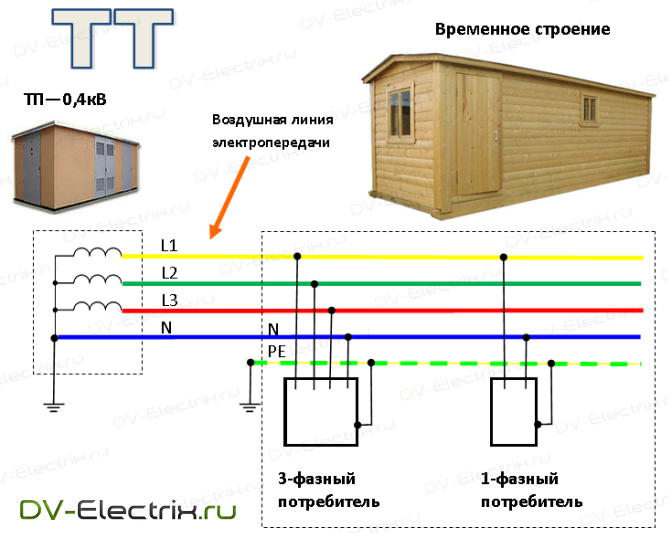

В случае, если заземление выполнено по системе TT, объект (частный дом) имеет собственное заземляющее устройство, от которого выполнена разводка защитного заземления. В этих условиях, как правило, определить фазу, ноль и землю можно путем отслеживания заземляющего проводника по трассе его прокладки.

Определение мультиметром или тестером

Начнем с того, что определить фазу лучше всего с помощью отвертки, совмещенной с индикатором. Будем исходить из того, что если в хозяйстве есть мультиметр, индикатор найдется наверняка. В крайнем случае, можно сделать следующее. В некоторых случаях может помочь определение с помощью мультиметра напряжения между проводом и трубой отопления или водоснабжения. К сожалению, результат здесь не всегда предсказуем. Чаще всего, напряжение между фазой и системой отопления близко к 220 В, во всяком случае, оно должно быть выше, чем между тем же отоплением и нулем. Картина может измениться, например, если вороватый сосед использует трубы отопления как рабочее заземление.

В трехпроводных схемах мультиметр покажет рабочее напряжение между проводником, на который подана фаза и любым из двух других. Определение, какой ноль рабочий, а какой – земля, можно проводить по методике, изложенной выше, то есть, отсоединив на щитке один из приходящих нулей и воспользовавшись контрольной лампой.

О чем еще важно знать?

Иногда определение назначения токоведущих жил может быть облегчено благодаря знанию их общепринятой цветовой маркировки:

  • Ноль может маркироваться латинской буквой N. Общепринятый цвет изоляции – голубой или синий. Другой вариант окраски изоляции – белая полоса на синем фоне.
  • Земля маркируется латиницей PE. В системе заземления, объединяющей функции защитного и рабочего нуля, обозначается PEN. Цвет применяемой изоляции – желтый, имеющий одну или две полосы ярко – зеленого оттенка.
  • Фаза может обозначаться латинской буквой L или маркироваться как фаза трехфазной электрической сети, то есть A, B или C. Цвет изоляции может быть произвольный, но не повторяющий тех, которыми обозначается земля (защитное заземление) или нулевой проводник. В большинстве случаев, это красный, коричневый или черный цвет.

Полезно знать и правила монтажа электропроводки. Это также может помочь определить, где фаза, ноль и земля. Фаза всегда должна приходить в распределительный щиток на автоматический выключатель или плавкий предохранитель. Нулевая жила может крепиться на шине специальной конструкции, которая имеет несколько клемм. В металлических щитках и клеммных ящиках старого типа, ноль или земля крепились под гайку болтом, приваренным к корпусу ящика. Эти правила могут облегчить определение функций приходящих проводников. Узнать больше о том, как определить фазу и ноль без приборов, вы можете из нашей отдельной статьи.

Теперь вы знаете, как определить фазу, ноль и землю мультиметром или же индикаторной отверткой. Надеемся, предоставленные рекомендации помогли вам решить вопрос самостоятельно!

Наверняка вы не знаете:

Защитное заземление ~ Электро мастер

Заземление, а точнее защитное заземление – это преднамеренное соединение токопроводящего предмета (будь то бытовая техника, ванна из токопроводящего материала и т.п.)   с землей.

Заземление бывает нескольких типов (систем) – TN-C, TN-S, TN-C-S, TT, IT.

Рассмотрим каждую подробнее:

 Система заземления TN-C – самая первая, так сказать родоначальница заземления (еще эту систему называют зануление). В этой системе нулевой и заземляющий провод соединены, разделение на нулевой и заземляющий проводники происходит в электрощите непосредственно перед вводом в квартиру. Имеет ощутимые недостатки – при аварийном обрыве нуля возможно появление фазного напряжения на корпусах электроустановок (заземленных предметах).
 Во многих  домах  постройки времен СССР, в которых не проводилась реконструкция электропроводки до уровня действующих на сегодняшний день норм, заземление не было предусмотрено. И единственный  способ оборудовать в квартирах этих домов заземление – это разделить нулевой провод  на нулевой и провод заземления в электрощите, то есть использовать не совершенную систему   TN-C или как говорят в народе сделать зануление.
 Не рекомендую этого делать, по следующим причинам:
1.    При обрыве нуля возможно появление потенциала на заземленных электроприборах
2.    При обрыве нуля соседние потребители «сядут» на ваше заземление, при этом  может резко увеличится ток (в случае обрыва рабочего нуля, роль рабочего нуля берет на себя провод заземления), текущий через заземляющий проводник, что в свою очередь может привести к пожару.
 Выводы таковы что данная система заземления вместо того что бы защищать может стать источником повышенной опасности и использовать её не стоит. Если же вы хотите обезопасить себя от поражения электрическим током, но нет возможности устроить  защитное заземление — выходом из ситуации будет установка на вводе дифреле (дифавтомта) или УЗО.

 Система заземления TN-S – усовершенствованный вариант системы TN-C. Заземляющий и нулевой проводники ведутся отдельно от подстанции (разделяются на подстанции).

 Система заземления TN-C-S, упрощенный вид системы TN-S – от подстанции идет совмещенный нулевой и заземлителный провод, который заземлен на подстанции и разделяется на рабочий ноль и заземление в щитке потребителя.

 Система заземления TT – все токоведущие части подстанции имеет прямую связь с землей. Заземляющий и рабочий ноль электрически независимыми (нигде не соединяются). Одно из основных достоинств – аварийный обрыв нуля ни как не влияет на заземляющий проводник.
Система заземления TT требует обязательного применения УЗО.

 Система заземления IT  — в этой системе нейтраль трансформатора изолированна от земли, а корпуса электрооборудования заземлены. Самая надежная система защитного заземления. В силу последнего используется на ответственных объектах, где требуется повышенная безопасность.

 Мои рекомендации по устройству заземления:

1.    Устройством защитного заземления должны заниматься только квалифицированные специалисты.
2.    Защитное заземление должно соответствовать действующим нормам и правилам (ПУЭ).
3.    Не зависимо от организованной в вашем доме системы заземления или отсутствия её так таковой в обязательном порядке использовать дифавтоматы и УЗО.
4.    При реконструкции электропроводки в квартире, новую проводку делать трехпроходной (L, N, PE), для того что бы после реконструкции стояка (электропроводки всего дома) вы имели возможность присоединится к системе защитного заземления.

Нейтральный провод, нулевой провод, защитный ноль, заземление, земля, средний провод в сетях 220/380В. Жаргон электриков и здравый смысл.


Навигация по справочнику TehTab.ru:  главная страница  / / Техническая информация / / Оборудование — стандарты, размеры / / Электрические разъемы и провода (кабели)  / / Нейтральный провод, нулевой провод, защитный ноль, заземление, земля, средний провод в сетях 220/380В. Жаргон электриков и здравый смысл.

Нейтральный провод, нулевой провод, защитный ноль, заземление, земля, средний провод в сетях 220/380В. Жаргон электриков и здравый смысл.

Что это за сети?

Понятие

Описание

Практическии важно помнить

«Нейтральный =нулевой рабочий провод» провод,соединяющий между собой нейтрали электроустановок в трёхфазных электрических сетях. Обозначается «N»
  • не обязательно имеет нулевой потенциал даже в трехфазной сети, даже глухозаземленный
  • в однофазной сети проводит полный рабочий ток , в трехфазной, при некоторых условиях, тоже (уменьшение сечения недопустимо)
  • может быть заземлен (глухозаземленная нейтраль), а может не быть (изолированная нейтраль)
  • если на распределительном устройстве N и PE соединены (PEN), до для разводки по розеткам все равно обязательно требуется использовать 2 провода. (если Вы так не сделаете, то при ремонте розетки перепутав фазу и рабочий ноль Вы подадите фазное напряжение на PE контакт розетки, например, есть и другие смертельно опасные варианты)
«Средний провод» это неправильное понятие , скорее всего имеется в виду нейтральный, но (редко) и защитное заземление проясняйте
«Нулевой провод» это неправильное понятие либо см. нейтральный, либо — защитное заземление проясняйте
«Земля» это неправильное понятие, либо это защитное заземление, либо нейтральный провод проясняйте
«Защитное заземление» провод, соединенный с заземляющим устройством , всегда обознаяается PE (Protective Earthing), если обозначен PEN — значит замкнут на нейтральный.
  • заземляющее устройство само по себе неэлементарная вещь (читайте ПУЭ). Один наш товарищ выполняя требования ПУЭ провел полную неделю на улице с лопатой, когда был еще научным сотрудником.
  • не обязательно имеет нулевой потенциал
  • лучше не уменьшать сечение по сравнению с рабочим проводом
  • используйте всегда отдельный провод для разводки с распределительного устройства
  • использование водопроводных и газовых труб для заземления недопустимо
«Защитный ноль» это — защитное заземление в варианте PEN (соединен на нейтраль) см. «Защитное заземление»



Нашли ошибку? Есть дополнения? Напишите нам об этом, указав ссылку на страницу.
TehTab.ru

Реклама, сотрудничество: [email protected]

Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Все риски за использование информаци с сайта посетители берут на себя. Проект TehTab.ru является некоммерческим, не поддерживается никакими политическими партиями и иностранными организациями.

Провода фаза ноль и заземление объяснение. Нулевой рабочий проводник

Каждый, кто хоть в какой-то степени разбирается в электротехнике, знаком со многими терминами и определениями. А профессиональные электрики и подавно. Но большая часть жителей не знают, что такое ноль и фаза. Что же обозначают данные слова? Как определить, где и что есть? В рамках данной статьи попробуем внести ясность.

Общие сведения

В нашей повседневной жизни мы сталкиваемся с электричеством практически в любом месте, где пребываем. Будь это работа или различные заведения: кино, театр, магазины, спортивные комплексы — перечислять можно очень долго. Что и говорить, мы пользуемся многими электроприборами ежедневно, причем лет так 20 или 30 лет назад их было не так много, как в настоящее время. Причем их число растет с завидной периодичностью.

Но все электрическое оборудование не может работать вечно и рано или поздно оно начинает ломаться, что просто неизбежно. Вечного двигателя пока еще никто не изобрел, поэтому на чудо надеяться не стоит. Некоторые люди хотят научиться чему-то новому, неизведанному и электричество не является исключением. Хотя бы потому, что можно самостоятельно проводить ремонт бытовой техники. Конечно, лучше приглашать специалиста, но легкую работу можно выполнить самостоятельно. Только для этого необходимо изучить фундаментальные понятия, дабы разобраться, что такое ноль и фаза.

Что такое электричество?

Описание тока следует начать с понятия электрического заряда, который, по сути, является скалярной величиной. Если взять эбонитовую палочку и потереть о шерсть, то у нее появится отрицательный заряд. Это связано с избытком электронов в результате контакта с шерстью. Это именуется статическим электричеством и бывает на волосах. Только в этом случае заряд положительный, поскольку теряются электроны.

Что касается электрического тока, то это упорядоченное движение заряженных частиц по какому-нибудь проводнику. Движение это возникает из-за электромагнитного поля. Ток может быть двух видов:

  • Постоянным — его значение и направление не меняются.
  • Переменным — он уже меняется во времени.

Фаза

Сами по себе термины «фаза», «ноль» и «земля» хорошо знакомы профессиональным электрикам. Но, к примеру, фаза встречается и в физике — под этим определением можно назвать несколько состояний воды:

  • жидкое;
  • твердое;
  • газообразное.

Помимо этого, под фазой можно понимать несколько стадий колебания, что может относиться к волновому движению. В астрономии здесь несколько иное значение, что можно понять по наблюдению за луной.

Чуть выше было рассмотрено, как рождается электричество на станциях. Так вот именно на рабочую фазу, которую электрики называют просто — фазой, подается напряжение. Чтобы более точно представить себе, что это значит, следует раскрыть следующее понятие — ноль.

Ноль

Как известно в розетках два отверстия, соответственно, у вилок имеется по два штырька. Обычно такое встречается в старых домах, где к каждому потребителю подходят лишь два провода ноль, фаза.

В странах Европы и с недавнего времени на территории России стал применяться евростандарт. Здесь вместо двух жил или проводов уже три, за счет включения дополнительного защитного проводника.

Но что такое ноль и нужен ли он вообще? Ответ однозначен: нужен! Чтобы возник электрический ток и начал питать какой-нибудь бытовой прибор (фен, чайник, утюг и так далее), необходима замкнутая цепь. Это обеспечивается нулем и фазой. То есть по фазному проводу электроэнергия поступает в наши дома, проходит сквозь потребитель (совершается работа) и возвращается обратно по нулевому проводнику.

При этом важно, чтобы подключенный прибор работал — машинка стирала, телевизор показывал, утюг и чайник грелись и т. п. Иначе ток протекать не будет, однако напряжение на фазе никуда не денется. Поэтому важно следить, чтобы малыши ничего не вставляли в розетку.

Земля

Важно не только знать, как определить фазу и ноль, нужно и отличать заземление, которое стало применяться в новостройках. Как теперь известно, без фазы и нуля не бывает электричества, то есть он течет между двумя этими проводами. Только стоит еще прояснить, что такое переменное напряжение. В России и ряде стран электросеть характеризуется частотой 50 Гц (герц). Это означает, что ток меняет свое направление от фазы к нулю и наоборот очень часто — 50 раз за секунду!

Если по фазе проходит напряжение, то его нет у нулевого проводника. Так как большинство домов на территории Российской Федерации было построено еще во времена СССР, то в вводном электрическом щитке нулевой провод соединен с «землей» и дополнительно еще с заземлителем, который вкопан в грунт. При этом «земля» напрямую соединена с корпусом щитка, а ноль располагается в изолированной колодке.

Способы определения фазы и нуля

Мало понимать, что такое ноль и фаза, ни в коем случае нельзя их путать! Если при включении это не имеет значения, то делая монтаж проводки, в особенности самостоятельно, это необходимо учитывать. В противном случае можно устроить в цепи короткое замыкание. Поэтому нужно четко понимать, где фаза, а где ноль.

При необходимости провести замену розетки выключателя или люстры, первым делом стоит определить, где именно располагается ноль с фазой. У подготовленного человека это не вызовет никаких проблем, а вот для большинства людей это серьезная задача.

Но не стоит отчаиваться, так найти эти провода не так сложно, как может показаться на первый взгляд. Существует несколько способов, которые ниже будут рассмотрены.

Цветовая ориентация

Это самый безопасный способ по определению фазного и нулевого проводов. Необходимо знать, какими цветами они обозначаются, а чтобы не было никакой путаницы, введены следующие цвета фазы ноля и земли:

  • Синий либо сине-белый цвет — это рабочий ноль.
  • Желто-зеленым цветом принято обозначать защитный ноль.
  • Красным, белым, черным, коричневым цветом окрашиваются фазные проводники.

В каждой стране принят свой цвет фазы. Только стоить заметить, что такой способ подойдет лишь новостройкам, которых разводка проводов оформлена в соответствии со стандартом IEC 60446, принятым в 2004 году. Определить фазу и ноль согласно цветовой маркировке в старых домах, таких как хрущевки, сталинки, брежневки, невозможно. В этом случае может подойти другой способ.

Индикаторная отвертка в помощь

Индикаторная отвертка является неотъемлемым инструментом в наборе каждого домашнего мастера на все руки. При помощи этого универсального средства можно не только откручивать крепежные элементы, но и найти фазу.

Процедура выполняется очень легко, поскольку особых знаний и умений здесь не потребуется. Все что нужно, это:

  • Металлическим концом коснуться оголенного провода или одного из каналов в розетке.
  • Во время проверки ни в коем случае не касаться самой рабочей части!
  • Нужно коснуться большим пальцем (или любым другим) контактной площадки инструмента.

Данный способ, как и определение фазы и нуля по цвету проводов, работает безотказно.

Если напряжение присутствует, то загорится индикатор отвертки, в противном случае — это не фаза, а ноль. Помимо лампочки в отвертке имеется резистор, благодаря чему создается сопротивление протеканию тока и напряжение немного снижается. Поэтому проверка будет полностью безопасной.

Определение фазы мультиметром

Другой не менее известный среди радиолюбителей прибор — мультиметр, тоже может быть использован для нахождения фазы в домашней электросети. На приборе выбирается режим измерения переменного тока (как правило, обозначается V~) и выставляется передел более 220 В. Обычно тэто 500, 700 или 800 Вольт. Щупы должны быть подключены к разъемам COM (черный) и VΩmA (красный).

Одним щупом (обычно красным) нужно коснуться оголенного участка провода или погрузить в какой-нибудь канал розетки. Другим (уже черным) щупом касаемся какой-либо заземленной поверхности (батарея отопления, стальные элементы стены и прочее). При этом если красный щуп будет на фазе, то на дисплее прибора появится значение напряжения в диапазоне от 100 до 230 В, при условии, что нет перебоев электроснабжения. В противном случае это будет ноль.

Петля фаза-ноль

Периодически стоит проводить замер сопротивления фаза-ноль, что позволит электроприборам работать в бесперебойном режиме. Главная причина в таких замерах — это частое срабатывание автоматов. Обычно это обусловлено перегрузками в электросети или наличием короткого замыкания. Все это отрицательно сказывается на работе бытовых приборов.

Не все представляют, что значит петля фаза и ноль. Так обозначается контур, который образуется соединением нулевого провода, расположенного в заземленной нейтрали. Таким образом и получается петля.

В заключение

Можно найти много способов, как найти фазу и ноль без специального оборудования. К примеру, «умельцы» используют сырую картошку или водопроводную воду. Однако крайне не рекомендуется проводить такие опыты, поскольку есть большой риск для собственного здоровья.

Есть проверенные способы, которые не представляют угрозы при соблюдении техники безопасности. Поэтому не стоит заново изобретать велосипед и придумывать невесть что.

Невозможно дать определение фазе, рассматривая ее как отдельный элемент. Физические процессы, протекающие в сети, тесно взаимосвязаны с другими составляющими: фаза, ноль, земля невозможны без совокупности всех элементов. Поэтому рассматривать надо назначение всех составляющих и процессы, происходящие в них, понимая, что такое фаза и ноль, нагрузка и заземление.

Структура электросети, основные элементы

Из школьного курса физики известно, что если вращать постоянный магнит вокруг обмотки на катушке в проводах, возникает ЭДС (электро-движущая сила), которая перемещает заряженные частицы по проводам. Этот пример хорошо объясняет, что такое фаза и ноль в электричестве.

На основе этого принципа в промышленных масштабах создаются генераторы электрической энергии: это может быть атомная, гидро,- или тепловая электростанция. Иногда для обеспечения временного электроснабжения в аварийных случаях используют дизельные, газовые или бензиновые генераторы на объектах, которые потребляют незначительные мощности. В истории были случаи, когда атомные подлодки и ледоколы снабжали электроэнергией целые населенные пункты.

С генераторов электростанций электроэнергия по токопроводящим жилам кабелей или ЛЭП (воздушные линии электропередачи) с большим напряжением 6-10 кВ передается на понижающие до 04 кВ трансформаторные подстанции. С низкой стороны трансформатора энергия подается на распределительные щиты промышленных объектов, жилых домов и квартир в многоэтажных домах. Можно сказать, что фаза в электротехнике является транспортной системой для передачи электроэнергии. По этим токопроводящим жилам кабеля или ЛЭП происходит перемещение заряженных частиц со скоростью света к нагрузке.

Именно в кабеле жилы разделяют как фаза, ноль, земля. Промышленные электростанции передают к потребителям энергию по четырехжильным или пятижильным кабелям.

С трех отдельных обмоток генератора токи снимаются и протекают по разным жилам к нагрузке. Эти жилы в электрике называют фазами. Четвертая жила – нейтральный провод, который в конечном итоге в распределительных щитах, трансформаторных подстанциях и генераторах подключается к шине заземления. Такие схемы называются цепи с заземленной нейтралью. Фаза в электричестве – это токопроводящая часть, по которой заряженные частицы передвигаются от генератора к нагрузке. Чтобы понять, что такое ноль, или зачем нейтральная жила, можно сравнить электрический ток с потоком воды.

Протекающий поток с верхней точки вращает колесо своей кинетической энергией, совершая определенную работу, потом стекает в реку или озеро, которая находится ниже по уровню. В случае с электричеством поток заряженных частиц с высоким по отношению к земле потенциалом стремится по фазному проводу к нагрузке. Как пример можно взять лампу накаливания. Совершается работа на разогрев спирали лампы. После прохождения нагрузки по нейтральному проводу ток уходит в землю, фактически нулевой провод нужен для отвода тока в землю после совершения им определенной работы.

Пятая жила заземления обеспечивает безопасность эксплуатации электроустановок. Она, как и жила нуля, подключается к шинам заземления, которые замыкаются на общий заземляющий контур. Каждый корпус оборудования на производстве или бытового прибора заземляется, при замыкании фазного провода на корпус срабатывают устройства защиты, сеть обесточивается. Таким образом, исключается вариант поражения человека электрическим током. Отличие заземления и нулевого провода в том, что нулевую жилу подключают к контактам нагрузки, а заземляющий провод – к корпусу оборудования.

Определение фазы в электрических сетях

При монтаже, обслуживании и ремонтных работах иногда возникают проблемы, как отличить фазу от нулевого и заземляющего провода. На разных участках сети делается соответствующая маркировка.

На электростанциях, трансформаторных подстанциях и распределительных устройствах токопроводящие шины, к которым подключаются кабельные жилы, маркируются цветом и буквенными обозначениями:

  1. Фазы обозначают А – желтым цветом;
  2. В – зеленым цветом;
  3. С – красным цветом.

При такой маркировке фаза в электричестве легче определяется, нейтральная шина обозначается буквой «N» и красится в синий/голубой цвет. На шину заземления ставят соответствующий знак и желто-зеленый полосатый окрас.

По требованиям ПУЭ (Правила устройства электроустановок) кабельные токопроводящие жилы тоже имеют маркировку по цвету изоляционного слоя. Синяя жила подключается к нейтральной шине, желто-зеленая – на контур заземления, красная, черная, белая и другие цвета могут использоваться в качестве фаз. Такую же маркировку используют при прокладке проводов с меньшим сечением в РЩ для розеточных и осветительных групп.

К сожалению, данные требования не всегда выполняются при проведении монтажных работ, особенно на участках от РУ до приборов освещения, розеток и отдельных бытовых приборов.

В условиях скрытой проводки визуально по концам на выходе кабеля у розетки невозможно определить назначение проводника, когда все или несколько жил имеют одинаковый цвет изоляции.

В этих случаях используются индикаторные и измерительные приборы, наиболее востребованными из них считаются индикаторная отвертка и мультиметр. Для определения фазного провода среди выходящих концов из подрозетника достаточно использовать индикаторную отвертку. Нужно прикоснуться пером отвертки к оголенному концу, а большим пальцем – к контакту на верхней части ручки отвертки. При наличии напряжения на проводе индикаторная лампочка в прозрачной рукоятке засветится.

Это классический вариант, когда отверткой определяется фаза тока в проводе. Производители делают много современных конструкций, где достаточно прикоснуться пером отвертки к изолированному проводу на любом участке, и световая и звуковая индикация укажет наличие напряжения. Но почему-то потребители предпочитают классические старые модели, они отличаются высокой надежностью, не требуют питания и замены батареек. Виды и конструкции индикаторных отверток – эта тема, которая требует более детального рассмотрения в отдельной статье. Между нейтральным и заземляющим проводом разница потенциалов равна нулю, напряжения нет, соответственно, индикатор не светится. Такой метод годится, когда надо выделить фазы среди проводов, выходящих из подрозетника или распределительной коробки, особенно, когда сеть однофазная для обычной розетки разность потенциалов между фазой и заземлением 220В.

В распределительных коробках на промышленных объектах, когда используется оборудование с трехфазным питанием на 380В, проводов может быть много и различного назначения. Жгуты с проводами различных цветов разводятся для питания электромоторов, управления магнитными пускателями и другими элементами оборудования на производстве. Чтобы среди множества проводов выделить разные фазы, недостаточно индикаторной отвертки, для этой цели потребуется мультиметр. В этом случае он используется в режиме измерений переменного напряжения на пределе 750V.

В трехфазной сети между разными фазами напряжение составляет 380В, между фазами и нулевым или заземляющим проводом – 220В. Прикладывая щупы к оголенным концам, отделяются провода, между которыми 380В, это отдельные фазы сети. Третья фаза вычисляется аналогично: если между уже выделенными концами и искомым проводом 380В, значит это она.

К сведению. Если в процессе измерения между двумя проводами, показывающими наличие фазы, напряжение 0В, эти концы исходят от одной фазы.

В результате изложенной информации можно сделать вывод, что такое фаза в однофазной сети. Это участок провода, идущий от РЩ до выключателя нагрузки, при исправной сети он находится постоянно под напряжением относительно нейтрального и заземляющего провода, после нагрузки идет нулевой провод. В трехфазной сети обмотки электродвигателей, нагревательные ТЭНы и другие приборы включаются между фазами. Провода до выключателя нагрузки постоянно находятся под напряжением, нулевой провод в схеме соединения обмоток звездой подключен в точке соединения трех обмоток на генераторе и после нагрузки. Для выключения и включения используются многополюсные автоматические выключатели или магнитные пускатели, которые разрывают цепь одновременно по трем фазам.

Видео

Откуда к нам в дом попадает защитное зануление, оно же ноль или нейтраль? Давайте рассмотрим его путь от трансформаторной подстанции. Как видно из схемы (внизу), начинается оно с глухозаземленной нейтрали.

В нашем случае глухозаземленная нейтраль – это нейтраль силового трансформатора, соединённая с . Затем вместе с линией, состоящей из трех фаз, нейтраль попадает во вводной шкаф и распределяется по электрощитам на этажах.

От нее берется рабочий ноль, который вместе с фазой образует привычное для нас фазное напряжение. Ноль называется рабочим, потому что вы используете его для работы электроприборов (электроустановок).

А вот отдельный ноль (защитный ноль), взятый со щитка, электрически соединенный с глухозаземленной нейтралью, и образует защитное зануление .

Помните, в цепи защитных зануляющих проводников не должно быть разделяющих приспособлений и предохранителей.

Внимание!

Никогда не используйте рабочий ноль как защитный (защитное зануление) , этим вы подвергните опасности, как себя, так и окружающих вас людей.

Поскольку при обрыве цепи рабочего нуля, фазный ток через включенные нагрузки попадет на корпус электроприбора , и вместо защиты вы получите ничем не защищенный источник опасного напряжения .

Назначение защитного зануления – устранение опасности поражения электрическим током при прикосновении к корпусу электроустановки или другим нетоковедущим частям, оказавшимся под напряжением, при замыкании фазы на корпус или землю.

Принцип действия зануления заключается в превращении замыкания фазного проводника на корпус электроустановки в однофазное короткое замыкание. Что вызывает большой ток, который обеспечивает быстрое срабатывание защиты поврежденной электроустановки и отключает ее от питающей сети.

Электросхема по теме защитное зануление

1 – Трансформаторная подстанция

  • S – Отсекатель
  • FV1 – FV6 разрядники
  • F1 – F3 предохранители
  • Т – силовой трансформатор
  • S1 – рубильник
  • SF1 – SF3 – автоматические выключатели
  • A , B , C – Линия состоящая из фаз
  • N – Глухозаземленная нейтраль

2 – Многоэтажный дом

2а – Квартира

2b – Распределительный электрический щит

  • SF – автоматический выключатель
  • BW – Счетчик
  • L c – фаза
  • N – нейтраль

2C – Вводной электрошкаф

  • A , B , C – Фазные линии
  • N – Глухозаземленная нейтраль
  • F 4 – F 6 Предохранители
  • S 2 – Рубильник

Зануляющие и питающие проводники должны быть одного сечения, кабеля с тремя проводами легко решают эту проблему. Нужное вам сечение провода можете выбрать по таблице

Статья написана в ознакомительных целях для более простого представления, что такое защитное зануление и откуда оно берется.

Удачного монтажа!
————————————————————————————-
Источники:
Консультант Святенко С. П.
Сайт «Школа для электрика» http://electricalschool.info
Г. А. Дулицкий, А.П. Комаревцев справочник «Электробезопасность при эксплуатации электроустановок до 1000В»

Которое называется электрическим током, обеспечивает комфортное существование современному человеку. Без него не работают производственные и строительные мощности, медицинские приборы в больницах, нет уюта в жилище, простаивает городской и междугородный транспорт. Но электричество является слугой человека только в случае полнейшего контроля, если же заряженные электроны смогут найти другой путь, то последствия окажутся плачевными. Для предупреждения непредсказуемых ситуаций применяют специальные меры, главное — понять, в чем разница. Заземление и зануление защищают человека от удара током.

Направленное движение электронов осуществляется по пути наименьшего сопротивления. Чтобы избежать прохождения тока через человеческое тело, ему предлагается другое направление с наименьшими потерями, которое обеспечивает заземление или зануление. В чем разница между ними, предстоит разобраться.

Заземление

Заземление представляет собой один проводник или составленную из них группу, находящуюся в соприкосновении с землей. С его помощью выполняется сброс поступающего на металлический корпус агрегатов напряжения по пути нулевого сопротивления, т.е. к земле.

Такое электрическое заземление и зануление электрооборудования в промышленности актуально и для бытовых приборов со стальными наружными частями. Прикосновение человека к корпусу холодильника или стиральной машины, оказавшегося под напряжением, не вызовет поражения электрическим током. С этой целью используются специальные розетки с заземляющим контактом.

Принцип работы УЗО

Для безопасной работы промышленного и бытового оборудования применяют , используют приборы автоматических дифференциальных выключателей. Их работа основана на сравнении входящего по фазному проводу электрического тока и выходящего из квартиры по нулевому проводнику.

Нормальный режим работы электрической цепи показывает одинаковые значения тока в названых участках, потоки направлены в противоположных направлениях. Для того чтобы они и далее уравновешивали свои действия, обеспечивали сбалансированную работу приборов, выполняют устройство и монтаж заземления и зануления.

Пробой в любом участке изоляции приводит к протеканию тока, направляющегося к земле, через поврежденное место с обходом рабочего нулевого проводника. В УЗО показывается дисбаланс силы тока, прибор автоматически выключает контакты и напряжение исчезает во всей рабочей схеме.

Для каждого отдельного эксплуатационного условия предусмотрены различные установки для отключения УЗО, обычно диапазон наладки составляет от 10 до 300 миллиампер. Устройство срабатывает быстро, время отключения составляет секунды.

Работа заземляющего устройства

Чтобы присоединить к корпусу бытового или промышленного оборудования применяется РЕ-проводник, который из щитка выводится по отдельной линии со специальным выходом. Конструкция обеспечивает соединение корпуса с землей, в чем и заключается назначение заземления. Отличие заземления от зануления состоит в том, что в начальный момент при подсоединении вилки к розетке рабочий ноль и фаза не коммутированы в оборудовании. Взаимодействие исчезает в последнюю минуту, когда размыкается контакт. Таким образом, заземление корпуса имеет надежное и постоянное действие.

Два пути устройства заземления

Системы защиты и отвода напряжения подразделяют на:

  • искусственные:
  • естественные.

Искусственные заземления предназначены непосредственно для защиты оборудования и человека. Для их устройства требуются горизонтальные и вертикальные стальные металлические продольные элементы (часто применяют трубы с диаметром до 5 см или уголки № 40 или № 60 длиной от 2,5 до 5 м). Тем самым отличается зануление и заземление. Разница состоит в том, что для выполнения качественного зануления требуется специалист.

Естественные заземлители используются в случае их ближайшего расположения рядом с объектом или жилым домом. В качестве защиты служат находящиеся в грунте трубопроводы, выполненные из металла. Нельзя использовать для защитной цели магистрали с горючими газами, жидкостями и тех трубопроводов, наружные стенки которых обработаны антикоррозионным покрытием.

Естественные объекты служат не только защите электроприборов, но и выполняют свое основное предназначение. К недостаткам такого подключения относится доступ к трубопроводам достаточного широкого круга лиц из соседних служб и ведомств, что создает опасность нарушения целостности соединения.

Зануление

Помимо заземления, в некоторых случаях используют зануление, нужно различать, в чем разница. Заземление и зануление отводят напряжение, только делают это разными способами. Второй метод является электрическим соединением корпуса, в нормальном состоянии не под напряжением, и выводом однофазного источника электричества, нулевым проводом генератора или трансформатора, источником постоянного тока в его средней точке. При занулении напряжение с корпуса сбрасывается на специальный распределительный щиток или трансформаторную будку.

Зануление используется в случаях непредвиденных скачков напряжения или пробоя изоляции корпуса промышленных или бытовых приборов. Происходит короткое замыкание, ведущее к перегоранию предохранителей и мгновенному автоматическому выключению, в этом заключается разница между заземлением и занулением.

Принцип зануления

Переменные трехфазные цепи используют нулевой проводник для различных целей. Для обеспечения электрической безопасности с его помощью получают эффект короткого замыкания и возникшего на корпусе напряжения с фазным потенциалом в критических ситуациях. При этом появляется ток, превышающий номинальный показатель автоматического выключателя и контакт прекращается.

Устройство зануления

Чем отличается заземление от зануления, видно и на примере подключения. Корпус отдельным проводом соединяется с нулем на Для этого в розетке соединяют третью жилу электрического кабеля с предусмотренной для этого клеммой в розетке. У этого метода есть недостаток, который заключается в том, что для автоматического отключения нужен ток, по размеру больший, чем заданные установки. Если в нормальном режиме отключающее устройство обеспечивает работу прибора с силой тока в 16 Ампер, то малые пробои тока продолжают утекать без отключения.

После этого становится понятно, какая разница между заземлением и занулением. Человеческое тело при воздействии силы тока в 50 миллиампер может не выдержать и наступит остановка сердца. Зануление от таких показателей тока может не защитить, так как его функция заключается в создании нагрузок, достаточных для отключения контактов.

Заземление и зануление, в чем разница?

Между этими двумя способами существуют отличия:

  • при заземлении избыточный ток и возникшее на корпусе напряжение отводятся непосредственно в землю, а при занулении сбрасываются на ноль в щитке;
  • заземление является более эффективным способам в вопросе защиты человека от поражения электрическим током;
  • при использовании заземления безопасность получается за счет резкого уменьшения напряжения, а применение зануления обеспечивает выключение участка линии, в которой случился пробой на корпус;
  • при выполнении зануления, чтобы правильно определить нулевые точки и выбрать метод защиты потребуется помощь специалиста электрика, а сделать заземление, собрать контур и углубить его в землю может любой домашний мастер-умелец.

Заземление является системой отвода напряжения через находящийся в земле треугольник из металлического профиля, сваренного в местах соединения. Правильно устроенный контур дает надежную защиту, но при этом должны соблюдаться все правила. В зависимости от требующегося эффекта выбирается заземление и зануление электроустановок. Отличие зануления в том, что все элементы прибора, которые в нормальном режиме не находятся под током, подсоединяются к нулевому проводу. Случайное касание фазы к зануленным деталям прибора приводит к резкому скачку тока и отключению оборудования.

Сопротивление нейтрального нулевого провода в любом случае меньше этого же показателя контура в земле, поэтому при занулении возникает короткое замыкание, которое в принципе невозможно при использовании земляного треугольника. После сравнения работы двух систем становится понятно, в чем разница. Заземление и зануление отличаются по способу защиты, так как велика вероятность отгорания со временем нейтрального провода, за чем нужно постоянно следить. Зануление применяется очень часто в многоэтажных домах, так как не всегда есть возможность устроить надежное и полноценное заземление.

Заземление не зависит от фазности приборов, тогда как для устройства зануления необходимы определенные условия подключения. В большинстве случаев первый способ превалирует на предприятиях, где по требованиям техники безопасности предусматривается повышенная безопасность. Но и в быту в последнее время часто устраивается контур для сброса возникающего излишнего напряжения непосредственно в землю, это является более безопасным методом.

Защита при заземлении касается непосредственно электрической цепи, после пробоя изоляции за счет перетекания тока в землю значительно снижается напряжение, но сеть продолжает действовать. При занулении полностью отключается участок линии.

Заземление в большинстве случаев используют в линиях с устроенной изолированной нейтралью в системах IT и ТТ в трехфазных сетях с напряжением до 1 тыс. вольт или свыше этого показателя для систем с нейтралью в любом режиме. Применение зануления рекомендовано для линий с заземленным глухо нейтральным проводом в сетях TN-C-S, TN-C, TN-S с имеющимися в наличии N, PE, PEN проводниками, это показывает в чем разница. Заземление и зануление, несмотря на отличия, являются системами защиты человека и приборов.

Полезные термины электротехники

Для понимания некоторых принципов, по которым выполняются защитные зануление, заземление и отключение следует знать определения:

Глухозаземленная нейтраль представляет собой нулевой провод от генератора или трансформатора, непосредственно подключенный к заземляющему контуру.

Ею может служить вывод от источника переменного тока в однофазной сети или полюсная точка источника постоянного тока в двухфазных магистралях, как и средний выход в трехфазных сетях постоянного напряжения.

Изолированная нейтраль представляет собой нулевой провод генератора или трансформатора, не соединенный с заземляющим контуром или контактирующий с ним через сильное поле сопротивления от сигнализационных устройств, защитных приборов, измерительных реле и других приспособлений.

Принятые обозначения в сети

Все электрические установки с присутствующими в них проводниками заземления и нулевыми проводами в обязательном порядке подлежат маркировке. Обозначения наносятся на шины в виде буквенного обозначения РЕ с переменно чередующимися поперечными или продольными одинаковыми полосками зеленого или желтого цвета. Нейтральные нулевые проводники маркируются голубой литерой N, так обозначается заземление и зануление. Описание для защитного и рабочего нуля заключается в проставлении буквенного обозначения PEN и окрашивании в голубой тон по всей протяженности с зелено-желтыми наконечниками.

Буквенные обозначения

Первые литеры в пояснении к системе обозначают выбранный характер заземляющего устройства:

  • Т — соединение источника питания непосредственно с землей;
  • I — все токоведущие детали изолированы от земли.

Вторая буква служит для описания токопроводящих частей относительно подсоединения к земле:

  • Т говорит об обязательном заземлении всех открытых деталей под напряжением, независимо от вида связи с грунтом;
  • N — обозначает, что защита открытых частей под током осуществляется через глухозаземленную нейтраль от источника питания непосредственно.

Буквы, стоящие через тире от N, сообщают о характере этой связи, определяют метод обустройства нулевого защитного и рабочего проводников:

  • S — защита РЕ нулевого и N-рабочего проводников выполнена раздельными проводами;
  • С — для защитного и рабочего нуля применяется один провод.

Виды защитных систем

Классификация систем является основной характеристикой, по которой устраивается защитное заземление и зануление. Общие технические сведения описаны в третьей части ГОСТ Р 50571.2-94. В соответствии с ней заземление выполняется по схемам IT, TN-C-S, TN-C, TN-S.

Система TN-C разработана в Германии в начале 20 века. В ней предусмотрено объединение в одном кабеле рабочего нулевого провода и РЕ-проводника. Недостатком является то, что при отгорании нуля или возникшем другом нарушении соединения на корпусах оборудования появляется напряжение. Несмотря на это система применяется в некоторых электрических установках до нашего времени.

Системы TN-C-S и TN-S разработаны взамен неудачной схемы заземления TN-C. Во второй схеме защиты два вида нулевых провода разделялись прямо от щитка, а контур являлся сложной металлической конструкцией. Эта схема получилась удачной, так как при отсоединении нулевого провода на кожухе электроустановки не появлялось линейное напряжение.

Система TN-C-S отличается тем, что разделение нулевых проводов выполняется не сразу от трансформатора, а примерно на середине магистрали. Это не было удачным решением, так как если обрыв нуля случится до точки разделения, то электрический ток на корпусе будет представлять угрозу для жизни.

Схема подсоединения по системе ТТ обеспечивает непосредственную связь деталей под напряжением с землей, при этом все открытые части электроустановки с присутствием тока связаны с грунтовым контуром через заземлитель, который не зависит от нейтрального провода генератора или трансформатора.

По системе IT выполняется защита агрегата, устраивается заземление и зануление. В чем разница такого подсоединения от предыдущей схемы? В этом случае передача излишнего напряжения с корпуса и открытых деталей происходит в землю, а нейтраль источника, изолированая от грунта, заземляется посредством приборов с большим сопротивлением. Эта схема устраивается в специальном электрическом оборудовании, в котором должна быть повышенная безопасность и стабильность, например, в лечебных учреждениях.

Виды систем зануления

Система зануления PNG является простой в конструкции, в ней нулевой и защитный проводники совмещаются на всей протяженности. Именно для совмещенного провода применяется указанная аббревиатура. К недостаткам относят повышенные требования к слаженному взаимодействию потенциалов и проводникового сечения. Система успешно используется для зануления асинхронных агрегатов.

Не разрешается выполнять защиту по такой схеме в групповых однофазных и распределительных сетях. Запрещается совмещение и замена функций нулевого и защитного кабелей в однофазной цепи постоянного тока. В них применяется дополнительный с маркировкой ПУЭ-7.

Есть более совершенная система зануления для электроустановок, питающихся от однофазной сети. В ней совмещенный общий проводник PEN присоединяется к в источнике тока. Разделение на N и РЕ проводники происходит в месте разветвления магистрали на однофазных потребителей, например, в подъездном щите многоквартирного жилища.

В заключение следует отметить, что защита потребителей от поражения током и порчи электрических бытовых приборов при скачках напряжения является главной задачей энергообеспечения. Чем отличается заземление от зануления, объясняется просто, понятие не требует специальных знаний. Но в любом случае меры по поддержанию безопасности бытовых электроприборов или промышленного оборудования должны осуществляться постоянно и на должном уровне.

В первую очередь нужно понять, что же такое фаза , и что ноль , и только после этого — как их найти.

В промышленных масштабах и в быту производится разный ток, это трехфазный переменный и однофазный, соответственно. Трехфазная сеть характерна тем, что переменный ток течет по трем проводам, а возвращается назад — по одному. А однофазная отличается тем, что наша квартирная проводка подключается только к одному из трехфазных проводов , схематически данный процесс изображен на рисунке 1.

Для расчёта сопротивления проводника вы можете воспользоваться калькулятором расчета сопротивления проводника .

Важно понимать, что возникновение электрического тока возможно исключительно при наличии замкнутой электрической сети (рисунок 2). Состоит такая сеть из следующих элементов:

  • обмотка — Lт,
  • трансформатор подстанции — 1,
  • соединительная линия — 2,
  • электропроводка квартиры — 3.

В данной схеме фаза обозначена как L, ноль — N.

Чтобы в замкнутой сети протекал ток, важно обеспечить подключение к ней хотя бы одного потребителя энергии — Rн, иначе тока не будет, однако напряжение в фазе останется.

Обмотка Lт имеет два конца: один из них имеет контакт с грунтом, то есть, заземлен (Змл) и идет от этой точки заземления, он называется нулевым. Другой конец называется фазовым.

Как определить фазу и ноль.

Здесь можно сделать вывод, что напряжение между нулевым и фазовым (220 Вольт) значениями будет равно примерно нулю, этот факт определяется сопротивлением заземления.

Например, по каким-либо причинам может возникнуть ситуация контакта между фазой и металлическим корпусом электроприбора, который является токопроводящим , вследствие чего появится напряжение. Чтобы избежать в такой ситуации поражения электрическим током, необходимо устройство защитного отключения, которое может обеспечить защиту.

В случае, если человек коснется напряженного корпуса этого электроприбора, может возникнуть электрический ток, который будет протекать через тело, причиной тому, наличие электронного контакта между телом и «землей» (рисунок 4). Степень опасности, которая грозит при этом человеку, зависит от величины сопротивления этого контакта, на это могут влиять следующие факторы: например, влажный или металлический пол, контакт строительной конструкции с естественными заземлителями (батареи, водопроводные трубы) и другие. И, соответственно, чем меньше сопротивление контакта, тем больше опасность.

В такой ситуации заземление корпуса станет решением проблемы (рисунок 5).

На практике этот способ защиты реализуется следующим образом: необходимо проложить отдельный заземляющий проводник РЕ, который затем заземлить тем или иным способом (рисунок 6).

Существуют различные способы заземления, каждый имеет свои достоинства и недостатки, однако это уже тема для отдельной статьи, не будем останавливать сейчас на этом свое внимание.

Сейчас перейдем к рассмотрению нескольких важных практических вопросов.

Как определить фазу и ноль.

При подключении любого электроприбора, возникает закономерный вопрос: где фаза и где ноль ?

Для начала попробуем разобраться, как найти фазу. Самый простой способ, существующий на данный момент, это использовать индикаторную отвертку (рисунок 7). Она состоит из следующих элементов:

  • токопроводящее жало — 1,
  • индикатор — 2,
  • контактная площадка — 3.

Механизм использования такой отвертки довольно прост: токопроводящим жалом касаемся контролируемого участка электрической цепи, пальцем руки — контактной площадки, если индикатор светится, это свидетельствует о наличии фазы.

Еще один способ проверки фазы — использовать мультиметр, или его еще называют тестером. Однако, данный способ более трудоемкий. Мультиметр может работать в различных режимах, в нашем случае необходимо выбрать режим измерения переменного напряжения и установить предел более 220 Вольт. Берем один щуп мультиметра, какой — не имеет значения, и касаемся им участка измеряемой цепи, а другим щупом — естественного заземлителя, в роли которого может быть батарея отопления, либо металлические водопроводные трубы. Индикатором того, что на данном участке цепи присутствует фаза , будут показания мультиметра, соответствующие напряжению сети, то есть около 220 В (рисунок 8).

В случае, если вы провели измерения и они показали отсутствие фазы, утверждать что это ноль нельзя. Пример можно увидеть на рисунке 9:

  • a) На данный момент в точке 1 нет фазы,
  • b) При замыкании выключателя S фаза появляется.

Поэтому очень важно проверять се возможные варианты.Еще хочется отметить один момент: в случае, если в электропроводке имеется кабель заземления, методом электрических измерений отличить его от нулевого проводника невозможно. Обычно заземление выполняют с использованием провода желто-зеленого цвета, но и это не может дать полной гарантии. Поэтому, проще всего, посмотреть, какой провод подсоединен к заземляющим контактам под крышкой розетки.

Читайте также…

Что будет если соединить ноль и землю

При ремонте или частичной замене электропроводки, электрику приходится сталкиваться с определением фазы, ноля и заземления в распаячных коробках. С определением фазы проблем никаких нет, достаточно воспользоваться отверткой-индикатором. Когда проводка проложена двумя жилами, без земли, естественно, вторая жила является нулем. Однако при ремонте проводки с тремя токоведущими проводниками, зачастую возникает вопрос: где рабочий ноль, а где защитный. Ведь по электрическим свойствам оба проводника идентичны – можно подключить даже приличную нагрузку к паре фаза-земля и не заметить разницы. При измерении напряжения мультиметром между парами фаза-ноль и фаза-земля примерно одинаковые напряжения.

Для тех, кто в танке: если вы думаете, что можно проверить мультиметром или лампой два провода из трех и там, где будет напряжение, это и есть фаза с нулем – вы заблуждаетесь! Между фазой и заземлением (занулением) напряжение также составляет около 220 вольт!

Если проводка современная, с цветной маркировкой проводов – дело упрощается. Обычно фаза маркируется коричневым или белым (при отсутствии коричневого) проводниками, ноль – синим или белым (с синей полосой). Заземление по современным стандартам маркируется желтой изоляцией с зеленой полосой. Однако здесь два НО: далеко не факт, что монтажники были в курсе об общепринятой цветовой маркировке или использовали провода для трехфазной сети с черным, коричневым и синим (белым или желтым) проводниками. Поэтому хорошему электрику не следует безоговорочно ориентироваться на цвета проводников, смонтированных другими электромонтажниками.

Методы определения

Рассмотрим способы определения нулевого и заземляющего проводников, от очень простого к более сложным.

Цепь имеет защиту по дифф-току. Если весь объект или исследуемая ветка снабжены защитой по дифференциальному току – дифф-автоматом или УЗО, задача значительно упрощается. Нужно контрольный прибор, например лампа с проводниками, подключить к фазе и к одному из исследуемых проводников. Если дифф-защита не сработала, значит лампа подключена к рабочему нолю. Если происходит срабатывание УЗО при подключении лампы – вы ее подключаете к фазе и земле. Все достаточно просто и заодно проверите устройство защитного отключения на практике.

Перед выполнением такого теста нужно убедиться в работоспособности дифф-защиты, нажав кнопку «тест» на защитном аппарате. Следует отметить, что способ будет работать при условии, что ток через лампу будет превышать номинальный дифференциальный ток аппарата. То есть, при использовании лампы накаливания (энергосберегайка не подходит) сработает УЗО с током утечки 10-30 мА. Вводное УЗО на утечку 300 мА может не сработать, для надежной проверки нужно брать прибор помощнее.

Сравнение с заземляющими контактами розеток. Данный метод будет работать если на вводе стоит двухполюсный автомат, размыкающий рабочий ноль и в помещении имеются розетки с заземлением. Вводной автомат следует отключить, тем самым мы разомкнем любую связь ноля с землей. По возможности следует отключить все приборы из розеток.

Далее следует «прозвонить» мультиметром в режиме измерения сопротивления заземляющий контакт одной из розеток с исследуемыми контактами. При соединении с нулевым проводом, мультиметр должен показывать большое сопротивление, с заземляющим контактом на неизвестной точке с землей розетки сопротивление практически нулевое.

Таким способом можно заодно проверить правильность подключенных розеток: при отключенном вводном двухполюсном автомате, нулевые и заземляющие контакты прозваниваться не должны. Ну это при условии, что проводка изначально исправна и верно смонтирована.

Лезть в щит. Если предыдущие способы реализовать нет возможности, придется лезть в «начинку» электрощита. Думаю напоминать здесь о технике безопасности не стоит: ее никто не отменял. На самом деле способ достаточно прост: нужно найти нулевой проводник, уходящий в помещение и отсоединить его от клемм щита. Затем прозвонить с исследуемыми контактами: с которым будет звониться – тот и есть нулевой проводник.

В случае с щитом вполне может возникнуть сложность, когда даже в щите сложно отличить ноль от заземления. В этом случае понадобятся токовые клещи. Нужно включить напряжение и нагрузку в помещении, и исследовать клещами неизвестные проводники в щите – где будет ток, так и рабочий ноль. Обратите внимание: метод работает только в том случае, когда вы точно знаете, что один из проводников – ноль, а другой – земля.

Все вышеописанные методы работают как с заземлением, так и с «занулением»

Определить контакты при подключении электроплиты. Иногда возникает необходимость заменить розетку электроплиты, а проводка советских времен или начала 90-х, одноцветная. Для верного определения зануления электроплиты необходимо условие – двухполюсный автомат во вводном щите, отключающий и фазу, и ноль от всей квартиры.

Итак, при включенной электроэнергии определяем фазу на ичсследуемых выводах для будущей розетки – этот контакт помечаем и откидываем в сторону, далее он нам не нужен. Потом нужно определить ноль в любой розетке в квартире – так как проводка советская, земли там нет, поэтому нолем окажется тот вывод, на котором не светится отвертка-индикатор.

Теперь обесточиваем всю квартиру и мультиметром прозваниваем ноль обычной розетки с двумя оставшимися контактами на электроплиту. Тот контакт, который звонится с нолем розетки – рабочий, а тот что не звонится – зануление (земля). Если же звонятся оба контакта – нужно искать ошибки в электропроводке. При организации зануления в советское время, его присоединяли к клемме «PEN» без каких-либо коммутационных аппаратов.

Что будет, если перепутать ноль с землей?

Если заземление исправно и выполнено в соответствии со всеми требованиями, об ошибке можно не подозревать многие годы. Мне много раз попадались неправильно подключенные электроплиты с советских времен. Однако на эти ошибки не следует закрывать глаза:

1. Приборы учета электроэнергии будут некорректно работать, из-за этого можно схлопотать приличный штраф от энергетиков, когда все выяснится.

2. При установке дифференциальных выключателей (УЗО) или дифференциальных автоматов, корректная их работа невозможна. Эти аппараты будут все время отключаться.

3. Заземление перестанет выполнять свою основную функцию – защищать человека от поражения электрическим током. В добавок, это может стать самой причиной поражений.

4. При «слабом» заземлении в частном доме оно быстро выйдет из строя и в любом случае, придется производить ремонт.

У меня вопрос -можно ли в каких либо случаях соединять 0 и землю в розетке. И что делать если к розетке приходит только 2 провода- фаза и ноль?(Во всех старых домах так и есть )

нельзя ни в коем случае ни при каких обстоятельствах
если подходит 2 провода подключаете фазу и ноль, земля остается неподключенной

А как тогда ставить розетку с заземляющим контактом в старых домах?

slonikdva написал :
У меня вопрос -можно ли в каких либо случаях соединять 0 и землю в розетке.

Можно если жить надоело. А если серьезно, то ЗАПРЕЩЕНО. Выход это замена проводки на трехпроходную, установка УЗО.

slonikdva написал :
Во всех старых домах так и есть

Нужна реконструкция (капитальный ремонт).

slonikdva написал :
А как тогда ставить розетку с заземляющим контактом в старых домах?

Больше информации фото (эт. щит, сечение стоячных проводов).

slonikdva написал :
как тогда ставить розетку с заземляющим контактом в старых домах?

Да никак . Проводку надо менять, однако.

Тогда забудьте про защитный провод.

slonikdva написал :
У меня вопрос -можно ли в каких либо случаях соединять 0 и землю в розетке.

Объясняю на пальцах.
Приборы использующие заземление имею металлический корпус. Именно его и садят на землю дабы исключить поражение электрическим током если на него попадет потенциал.
Когда вы включаете прибор в розетку (неважно с заземляющим контактом или нет) у вас на нуле оказывается то же самое напряжение 220В, что и на фазе.
Когда вы соединяете ноль и землю.

SVKan написал :
Объясняю на пальцах.

SVKan написал :
Когда вы включаете прибор в розетку (неважно с заземляющим контактом или нет) у вас на нуле оказывается то же самое напряжение 220В, что и на фазе.

SVKan написал :
Когда вы соединяете ноль и землю.

Буду Самым немногословным.Нельзя!

Ставить как обычную.К контакту заземления ничего не подключать.Считайте он у вас для красоты.А если серьезно в нашей стране 70% жилых домов имеют двухпроводную проводку в квартирах и 30% из них аллюминий.С нашим уровнем жизни они еще простоят лет 50.Но надо проверить и лучше заменить автоматические выключатели на вводе в квартиру.И будет вам счастье.

grafolog написал :
30% из них аллюминий

Думаю, что не менее 90% от всего жилого фонда.

SVKan написал :
у вас на нуле оказывается то же самое напряжение 220В, что и на фазе.

Вотетода.
Может лучше от советов воздержаться-то?

Dim_CA написал :
Может лучше от советов воздержаться-то?

Вы про какие советы-то?

1.7.132. Не допускается совмещение функций нулевого защитного и нулевого рабочего проводников в цепях однофазного и постоянного тока. В качестве нулевого защитного проводника в таких цепях должен быть предусмотрен отдельный третий проводник.

Я за такое присоединение яйца отрывал. Это электрический стул, тихо ждущий своего часа. Представьте простейшую ситуацию: где-то отвалилась нейтраль. До розетки. А в розетке осталась соединённой с РЕ. Сразу потенциал фазы окажется на корпусе. Защита будет действовать с точностью до наоборот.

А от себя советую: УЗО на вводе и контакт РЕ в розетках ни к чему не присоединяем.

Это называется — первый класс защиты от поражения электротоком, когда есть провод заземления или защитный проводник. Есть еще второй класс — это двойная изоляция. Телевизор, например. Он вообще не имеет металлического корпуса. Некоторые, замеряя напряжение между защитным проводником и батареей обнаруживают напряжение и думают плохо про соседей. Мол, кто-то на батарею машинку заземлил. А на самом деле это тучка набежала сверху, а на ней статический заряд, а батарея и трубы, как антена (стены дома — изолятор) ловит это напряжение, а Вы его меряете. Сегодня одно, завтра другое. Еще раз — нельзя соединять батарею и провод защиты (земли). Нельзя соединять ноль и землю в розетке, т.к. на проводе нуля есть падение напряжения и земля уже не земля, а черт знает что.

Почему нельзя соединять ноль с землей

Родители в дачном домике поменяли проводку, выполнили новую по 3х-проводной схеме с проводом заземления.Заглянул случайно в их щиток и обнаружил, что провод «земли» от розеток прикручен к нулевому проводу ввода. Это нормально вообще? Щиток собирал нанятый электрик. Я, в принципе, слегка в электричестве разбираюсь, в квартире щиток на 3 фазы собирал сам.

При монтаже электрощита зачем соединять между собой ноль и землю?

    30.08.2010, 16:24 #7 Не очень понятно. В этой схеме N и E не отличаются, Защиты соединены необозначенным дополнительным проводом на общую шину земли.

Почему нельзя соединять ноль с землей в розетке Борт707 24.05.2011, 17:49 # если бы у меня была нормальная «земля»,…. я бы вообще не спрашивал. При наличии нормального заземления его можно соединить с «нулем», но зачем? Речь идет о конкретном случае, когда заземления нет.
[email protected] 24.05.2011, 17:52 # Re: если бы у меня была нормальная «земля»,….

Можно ли соединять 0 и землю в розетке.

И не надо думать, что такой совмещенный защитный и рабочий ноль — это плохо. Поэтому, присоединяя машинку к батарее, Вы нарушаете баланс и Ваша земля землей не будет. Не сочиняйте велосипед и хватит разных домыслов. Не надо думать, что Вы умнее института специалистов (не только наших, а всего мира), ведь правила пишут все страны, эти правила едины для всех.
Подключаете ноль — к нулю, фазу — к фазе через автомат, а защитный проводник (заземление в народе) подсоединяете к нулю в щитке без автоматов и выключателей, болтами! Не путайте заземление и защитный проводник. Это не одно и тоже. Вам нужна не земля, а защита от удара током, а для этого надо корпус стиралки соединить с нулем отдельным проводом. При нарушении изоляции в машинке сработает автомат защиты, он для этого и ставится.

Элетрощиток -земля и ноль соединены — это нормально?

Тогда у нас высокое напряжение будет спускаться совершенно отдельно, а реальное заземление (нулевой потенциал относительно грунта) будет достигаться гораздо более простым образом. Сейчас, если вдруг из-за внезапной сырости у меня стал контакт корпуса стиральной машины на землю (грунт, а не на ноль), то током уже будет бить врдя ли. Собственно, прошу прокоменнтировать специалистов по электромонтажу эти два подхода. Я могу и ошибаться и может действительно сидеть под напряжением общей земли, по которой спускаются 220 безопасней? Ответить с цитированием Вверх ▲

  • 30.08.2010, 14:42 #2 Спрашивается: зачем они вообще тогда нужны? Заземление отдельным проводом нужно:- при трёхфазном вводе в дом — обязательно для выравнивания потенциалов между фазами.

Cоединение нуля и заземления

Сейчас, если вдруг из-за внезапной сырости у меня стал контакт корпуса стиральной машины на землю (грунт, а не на ноль), то током уже будет бить врдя ли. Собственно, прошу прокоменнтировать специалистов по электромонтажу эти два подхода. Я могу и ошибаться и может действительно сидеть под напряжением общей земли, по которой спускаются 220 безопасней? Ответить с цитированием Вверх ▲

  • 30.08.2010, 14:42 #2 Спрашивается: зачем они вообще тогда нужны? Заземление отдельным проводом нужно:- при трёхфазном вводе в дом — обязательно для выравнивания потенциалов между фазами.

Почему нельзя соединять ноль с землей Если у меня существует разность потенциалов между нулем и землей — не источник ли это халявной энергии? Возможно потенциал земли на глубине 80м не такой как на поверхности — отсюда и разность. Надо будет развить идею.

Электрофорум

Напряжение или ток в разных фазах сдвинут на 120 градусов. Если нагрузки на фазы одинаковы, то тока в нулевом проводе нет. Хотя в нулевом проводе квартиры он будет. Поэтому измерять ток рабочего нуля в стояке квартир не имеет смысла.

Далее ноль в стояке на вводе в здание заземлен. Это для Вас и есть земля в понимании защитного заземления. Если схема TN-C-S, то от нуля в стояке (в щитке) отходят два провода — ноль и земля. Если система TN-S, то провод земли идет от заземления отдельно в стояке от рабочего нуля, т.е.


в щитке у

Почему нельзя соединять ноль с землей

BOE 24.05.2011, 17:48 # узо есть? земля и N соединяются до или после УЗО? [email protected] 24.05.2011, 17:53 # а это тут каким боком? земля и N соединяются до или после УЗО? после УЗО земля никак не может с нулем соединяться. BOE 24.05.2011, 18:43 # TN-C-S имеет право быть земля и N соединяются до или после УЗО? после УЗО земля никак не может с нулем соединяться. [email protected] 25.05.2011, 08:37 # не имеет. ноль с землей после УЗО нигде не контачит BOE 25.05.2011, 14:05 # это противоречит условиям топикстартера? я задал доп вопросы, получил от него ответы. Подключение у него имеет право быть.
При схеме с короткозамкнутой нейтралью, которая в основном и применяется в быту, ноль и земля объединяются на шине щитка. От щитка (это ваша электроустановка) идёт шина на заземление (контур). Т.е. по-сути в розетке из трех проводов два будут замкнуты Да.
К лампочкам на потолке — необязательно вести заземление. Ноль можно заземлить…. но отдельно. И что получится? От нуля отдельный провод(шина) к контуру на улице и от заземления тоже отдельный к тому же контуру? Два провода в одно место.. То же самое, что и завод с уличного контура одной шины заземления в дом к щитку, но в 2 раза больше провода(шины) Все гениальное- просто.


Ответить с цитированием Вверх ▲

  • 30.08.2010, 15:26 #3 Я не о том нужно заземлять ноль или нет, а о том нужно ли жилу «земля» соединять с жилой «ноль». Ноль можно заземлить…. но отдельно. Отдельно — это значит отдельно.

Вот, я же говорил что чтение конфы весьма полезно : Не знаю даже какую скобку ставить..Такую ( или такую ) [email protected] 24.05.2011, 17:27 # учи ПУЭ AIBO 24.05.2011, 17:25 # че эта) можно и в доме, точнее даже нужно, но за автоматом который ноль рвет) Борт707 24.05.2011, 17:40 # так «ЗА» автоматом или «ДО»? В моем случае земля проводки присоединена непосредственно к «нулю», приходящему со столба, еще до любых автоматов (то, есть, для определенности — эта связь никаким автоматом не разрывается) [email protected] 24.05.2011, 17:40 # по ПУЭ — «до» Борт707 24.05.2011, 17:45 # а как же отваливающийся ноль и 220 на «земле»? Я так и не понял — ПУЭ так делать разрешает или это «смертельно опасно»? [email protected] 24.05.2011, 17:46 # если у тебя земля под домом соединена проводом сечением 10кв.мм с нулем, то какое между ними может быть напряжение? — никакое.

Как подключить заземление. Заключительная часть

Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем разговор о подключении заземления. Во второй части статьи мы рассмотрели системы заземления TN-S и TN-C-S. Выяснили их преимущества и недостатки. Сегодня продолжаем и начнем с системы заземления ТТ.

4. Система заземления ТТ.

Система ТТ – система, в которой нейтраль силового трансформатора глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали силового трансформатора.

Эта система разработана для мобильных зданий, сделанных из металла или с металлическим каркасом, предназначенных для уличной торговли и бытового обслуживания населения (торговые павильоны, киоски, палатки, летние кафе, будки, фургоны и т.д.). Большую популярность система ТТ стала набирать и в домах в частном секторе.

Как видно из рисунка, в системе ТТ фазный L и нулевой рабочий N проводники электрически не связаны с нулевым защитным РЕ. Здесь делается свой контур заземления, который заводят в дом и подключают в местный внутренний щит.

От щита защитный проводник РЕ разводится по всем розеткам, а также подводится к месту крепления ламп освещения, чтобы заземлить металлические корпуса люстр. Как видите, система проста, но также имеет свои недостатки.

Например: произошло короткое замыкание фазы на «землю».

Автоматический выключатель здесь вряд ли поможет, так как сопротивление между фазным проводником и собственным контуром заземления очень велико. Ток, который возникнет между ними, будет очень мал и автоматический выключатель его не почувствует, так как такой ток не будет являться током короткого замыкания.

Если же будет стоять устройство защитного отключения типа УЗО, реагирующее на токи утечки, то оно сработает и отключит питание.
При коротком замыкании фазы и рабочего нуля выручит автоматический выключатель, а УЗО не среагирует. Поэтому в системе ТТ применяется комбинированная защита от действия электрического тока. А это получается немного дороговато — но жизнь дороже.

При построении схемы питания дома обязательное условие использования не менее двух устройств защитного отключения типа УЗО: одно общее на входе и одно после счетчика. Второе УЗО будет дублировать первое, на тот случай, если первое выйдет из строя.

Приведу оптимальную схему, где дом делят на группы потребителей, и уже для каждой группы устанавливают свое дополнительное УЗО. Например: санузел – группа №1, подсобное помещение – группа №2, комнаты – группа №3, кухня и прихожая – группа №4. Рассмотрим внутреннюю комплектацию и монтаж главного распределительного щита.

Разберем схему.

От линии 0,4 кВ «фаза» и «ноль» заходят в главный распределительный щит дома (ГРЩ) и подключаются на вход автоматического выключателя QF1. С выхода автомата QF1 «фаза» и «ноль» заходят в счетчик SW1, а с выхода счетчика подключаются на вход QF2 – устройство защитного отключения типа УЗО. Далее с выхода QF2 «фаза» и «ноль» попадают на входа автоматов QF3 и QF4 типа УЗО.

С выходов автоматов QF3 и QF4 каждая нулевая жила подключается на свою нулевую колодку N1 или N2, а фазные жилы от этих автоматов распределяются следующим образом:

1. QF3 – фаза подключается на входа автоматических выключателей SF1 и SF2, подающих питание на группу потребителей №1;

2. QF4 — фаза подключается на входа автоматических выключателей SF4 и SF5, подающих питание на группу потребителей №3.

3. С выхода QF2 фазная жила перемычкой подключается на вход автоматического выключателя SF3, подающего питание на группу потребителей №2.

Силовую часть схемы мы разобрали. Сечение жил фазы и нуля при монтаже в силовой части используется не менее 4-х квадратов (на рисунке жилы силовой части выделены толстыми линиями).

Теперь разберем, как запитываются группы потребителей на примере группы №1.

Допустим, мы распределили: автомат SF1 подает питание на розетки, а автомат SF2 на освещение. Начнем с розеток.

От главного щита к соединительной коробке прокладывается трехжильный провод сечением 2,5 квадрата. Первая жила подключается на выход автомата SF1, вторая жила подключается на нулевую колодку N1, а третья жила защитного заземления РЕ подключается на колодку заземления, на которую выведен свой контур заземления. Таким образом сделано и освещение, но только сечение жил для освещения берется 1,5 квадрата.

И теперь, если произойдет утечка тока в группе потребителей №1, то сработает QF3 и отключит питание от этой группы. При этом, к потребителям №2 и №3 напряжение поступать будет.

От соединительной коробки к каждой розетке и к каждой люстре прокладывается свой трехжильный провод. В этой статье монтаж нарисован более подробно.

Теперь разберем группу №2.
На вход автоматического выключателя SF3 подается фазная жила, которая берется с выхода общего автомата QF2, а нулевая жила приходит с нулевой колодки N.

Как правило, таким образом запитывается группа оборудования, к которому не предъявляются усиленные меры защиты по электробезопасности. И если произойдет утечка тока, то сработает QF2, но в этом случае, он отключит общее питание 220 Вольт, то есть всех потребителей.

И еще немного о защитном оборудовании:

QF2 – устройство защитного отключения с током утечки на 300 mA;
QF3, QF4 — устройства защитного отключения с током утечки на 30 mA;
SF1, SF4 — автоматические выключатели на розетки — 16 Ампер;
SF2, SF5 — автоматические выключатели на освещение — 10 Ампер;
SF3 — например, для мощного потребителя — 25 Ампер.

Только с появлением ГОСТ 30339-95/ГОСТ Р 50669-94 и ПУЭ-7 появилась возможность использования системы ТТ, а до этого момента она была запрещена. Но и в ПУЭ есть ограничения на использования системы заземления ТТ:

1.7.59. Питание электроустановок напряжением до 1 кВ от источника с глухозаземленной нейтралью и с заземлением открытых проводящих частей при помощи заземлителя, не присоединенного к нейтрали (система ТТ), допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены. Для защиты при косвенном прикосновении в таких электроустановках должно быть выполнено автоматическое отключение питания с обязательным применением УЗО. При этом должно быть соблюдено условие:
RаIа ,
где — ток срабатывания защитного устройства;
— суммарное сопротивление заземлителя и заземляющего проводника, при применении УЗО для защиты нескольких электроприемников — заземляющего проводника наиболее удаленного электроприемника.

5. Система заземления IТ.

Система заземления IT – это система, в которой нейтраль трансформатора изолирована от земли или заземлена через большое сопротивление, а открытые проводящие части заземлены.

Система IT используется редко и применяется только в электроустановках, где не допускается перерыва питания при первом замыкании на землю или на открытые проводящие части, связанные с системой уравнивания потенциалов.

В таких электроустановках для защиты при косвенном прикосновении и при первом замыкании на землю должно быть выполнено защитное заземление в сочетании с контролем изоляции сети, или применены УЗО с номинальным отключающим дифференциальным током не более 30 мА. При двойном замыкании на землю должно быть выполнено автоматическое отключение питания.

Вот мы и рассмотрели все типы систем заземления, их преимущества и недостатки. И теперь, зная устройство и принцип работы любой из систем, Вы без труда сможете подключить заземление.
Удачи!

Литература:

1. Правила Устройства Электроустановок (ПУЭ) – седьмое издание.

2. ГОСТ 30339-95/ГОСТ Р 50669-94.
Межгосударственный стандарт. Электроснабжение и электробезопасность мобильных (инвентарных) зданий из металла или с металлическим каркасом для уличной торговли и бытового обслуживания населения. Технические требования.

3. ГОСТ Р 51628-2000.
Государственный стандарт Российской Федерации. Щитки распределительные для жилых зданий. Общие технические условия.

4. Системы заземления в электроустановках низкого напряжения. Выпуск №20. «Шнейдер Электрик».

5. Ветка форума Домодел.ru — «Заземление в квартире, как его сделать»
http://forum.domodel.ru/index.php?topic=225.0

Ground Zero — зимняя рабочая среда

Персональная подготовка к работе в холодную зиму всегда является приоритетом, а рассмотрение более широкой зимней рабочей среды является важным дальнейшим шагом. Джон Герберт просматривает контрольный список для работодателей.

Как и многие другие аспекты практического управления, хорошая практика охраны здоровья и безопасности на работе в зимний период часто основывается на здравом смысле. Однако здравый смысл — не всегда обычная практика.В противном случае почти наверняка было бы меньше несчастных случаев на производстве, несчастных случаев и смертельных случаев.

К сожалению, зимние условия могут превратить небольшие опасности в более серьезные. Время редко тратится на то, чтобы гарантировать, что передовая практика действительно выполняется.

Рабочие в первую очередь

Немедленное благополучие сотрудников на открытом воздухе всегда должно быть приоритетом, а профилактика часто является лучшей формой защиты. Перепланирование внешних задач, проведение оценки рисков для холодных условий, проверка новых опасностей и обеспечение использования адекватных средств индивидуальной защиты, в том числе средств защиты глаз и подходящих перчаток, занимают первые места в списке.

Важны правильная одежда, обучение и работа в команде, а также перерывы на отдых и горячая калорийная пища и напитки.

При наличии этих основ любая продолжительная непогода до весны 2018 года в конечном итоге может сделать еще более важным для руководителей более пристальный взгляд на более широкие аспекты безопасных рабочих мест.

Более широкие зимние проблемы

Моральный дух : Низкие температуры, короткие дни, слепящий свет низкого зимнего солнца и для многих людей сезонное аффективное расстройство (САР), иногда известное как «зимняя депрессия», — может подорвать моральный дух, сосредоточенность и концентрацию при езде в серое время года.

Прогулы : Для многих работодателей прогулы по состоянию здоровья также являются актуальной проблемой, даже несмотря на то, что, по статистике, сотрудники теперь берут меньше отпуска из-за плохого состояния здоровья, чем в предыдущие годы. Также стоит отметить, что медицинский журнал The Lancet обнаружил, что 77% переносчиков гриппа не проявляют явных симптомов.

Таким образом, принуждение сотрудников к работе, когда они действительно плохо себя чувствуют, может быть контрпродуктивным из-за риска перекрестного заражения. Рекомендуется оставаться в тепле дома не менее 24 часов.

Офисное окружение: В связи с этим часто важно отопление офиса. Холодные офисы могут быть опасны и деморализованы. Душные перегретые офисы неудобны и непродуктивны.

Следование правительственным директивам для температуры окружающей среды 16 ° C +, а также регулярный опрос персонала, как они себя чувствуют, обычно является лучшей стратегией.

Окись углерода: Важно помнить, что в зимние месяцы газовые котлы и костры, дровяные горелки и другие типы топливных приборов должны содержаться в надлежащем состоянии, чтобы предотвратить отравление угарным газом.По данным НИУ ВШЭ, ежегодно около 11 человек умирают из-за некачественной техники и плохой вентиляции.

Интеллектуальные опции : Для многих компаний преимущества интеллектуальных систем отопления, вентиляции и кондиционирования (HVAC) позволяют экономить деньги, обеспечивая комфортную среду в течение всего года, особенно во время фальстартов и остановок непостоянных британских зим.

Зимой хватка

Однако многие обычные опасности усугубляются в зимних условиях, особенно поскользнуться и споткнуться.

Падения являются наиболее частым типом несчастных случаев в жизни в целом, но могут стать хуже, когда укусит зима. Часто в результате получается немного больше, чем легкие синяки. Однако ежегодно многие тысячи людей попадают в больницу с более серьезными травмами; общее количество в 2014/15 году составило 2919. Прочная обувь может быть частью ответа. Однако есть более широкие возможности для управления внутренними и внешними маршрутами, которые рабочие регулярно используют.

Освещение и листья : Ограниченный дневной свет и мокрые листья — плохая комбинация, особенно когда лед и снег усугубляют ситуацию.Есть ли достаточное освещение, чтобы сотрудники видели дорогу? Листья могут скрывать другие опасности. При необходимости можно полностью удалить деревья и кусты, вызывающие раздражение.

Дождь : Дождевая вода — еще одна потенциальная проблема зимой. На внешних мощеных участках следует использовать противоскользящие материалы. Дождь, трава и грязь тоже плохо смешиваются. Не рекомендуется использовать короткие пути на мокрой дороге; в качестве альтернативы, преобразование существующих ярлыков в правильные пути может быть ответственным ответом.Где бы ни прокладывались новые пути, рекомендуется изучать, как пешеходы, скорее всего, будут пытаться передвигаться. Практический ответ — проложить путь, по которому люди действительно хотят идти.

Входы в здания : Еще одна плохая комбинация, особенно зимой, — это мокрые входы в здания, где пешеходы лопают дождевую воду, снег или слякоть на внутренние поверхности. Проблема может быть решена установкой козырьков хорошего размера и правильного расположения. Другие варианты — установить большие впитывающие маты или заменить пол в прихожей на что-нибудь с нескользящей поверхностью.

Снег, иней и лед

Риск поскользнуться на холодном сложном льду и снеге, как правило, более опасен, чем на воде или свежем снегу. Самый эффективный инструмент управления — это, как всегда, профилактика. Начните с определения ледяной зоны, которая, скорее всего, будет использоваться пешеходами, например, входы, автостоянки, короткие пути, склоны и затененные или постоянно влажные участки.

Прогнозы погоды : Всякий раз, когда температура падает — а это можно заранее проверить на веб-сайтах Метеорологического бюро или автомагистралей Англии — важно положить песок, соль или направить пешеходов к более безопасным маршрутам и местам.Если позволяет бюджет, эффективны крытые переходы, особенно там, где сотрудники часто передвигаются в обычной одежде.

Вывески : теперь также доступны интеллектуальные знаки, которые показывают предупреждения, когда температура опускается ниже безопасного уровня. Обычные знаки также эффективны, но если их оставить постоянно, сотрудники начнут их игнорировать. То же самое и с конусами, предупреждающими о безопасности.

Зернистость: Разбрасывание соли или песка относительно дешево, быстро и легко, хотя как метод он менее эффективен на уплотненном льду и снегу и требует времени для ускорения таяния.Засыпка необходима до прихода льда и снега; его также следует опускать, когда проходы влажные или мокрые. Ранние вечера до того, как уляжутся морозы, и раннее утро перед приездом персонала — самое трудное время.

Зимнее вождение

Королевское общество по предотвращению несчастных случаев (RoSPA) стремится подчеркнуть опасности и приоритеты безопасного вождения в зимнее время. Он указывает на то, что периоды продолжительного снегопада на самом деле безопаснее в целом, так как меньше автомобилей и людей используют дороги. Тем не менее, индивидуальный путешественник по-прежнему подвергается риску.Данные Министерства транспорта за 2014 год показывают, что 251 человек получил серьезные травмы и 2274 человека получили легкие ранения в результате зарегистрированных дорожно-транспортных происшествий со снегом и льдом.

Это необходимо? RoSPA советует работодателям иметь политику вождения в зимнее время, которая ставит под вопрос, действительно ли поездки необходимы в суровых условиях, и инструктирует водителей принимать во внимание любые национальные и местные предупреждения о поездках, прекращая существующие поездки, если это наиболее безопасно.

Зимние транспортные средства : Перед тем, как отправиться в путь, транспортные средства должны быть должным образом подготовлены к зиме; Хороший практический совет — побудить сотрудников заботиться о своих транспортных средствах аналогичным образом.

Чего следует избегать : Даже когда условия приемлемы, необходимо соблюдать определенные приоритеты. К ним относятся планирование поездки; например, избегать сложных сельских маршрутов, избегать или проявлять особую осторожность в отношении опасностей, таких как «черные точки» аварии и крутые холмы, знать о дорогах без асфальта, а также о маршрутах, подверженных сильным ветрам, которые могут пролетать над транспортными средствами с высокими бортами; и стараемся избегать пиковых нагрузок.

Не переусердствуйте : важно, чтобы водители делали достаточно остановок для отдыха, чтобы сохранять бдительность в стрессовых условиях, проверять и перепроверять сообщения о дорожном движении и погоде, а также соблюдать ограничения скорости.Дополнительное время в пути также снижает нагрузку на тяжелое зимнее вождение.

Экстренные ситуации : Понимание, анализ и, при необходимости, обновление аварийных мероприятий.

RoSPA Winter Driving Hub предоставляет подробные советы о том, как оставаться в безопасности в самые холодные месяцы.

Диагностика падений напряжения Диагностика электрических неисправностей в автомобилях

Одним из наиболее серьезных электрических недугов, обнаруживаемых сегодня в автомобильных сервисных центрах, является явление, известное как падение напряжения.Если не контролировать, то падение напряжения вызывает бесчисленные неразрешенные электрические загадки, особенно когда оно поражает заземленную сторону цепи. Это также может обманом заставить вас заменить неплохие детали.

Чем больше соединений и проводов в автомобиле, тем более уязвима электрическая система к падению напряжения.

Соблюдайте правила безопасного обслуживания электрооборудования при наличии перепада электрического напряжения. Это означает измерение падения напряжения, прежде чем делать какие-либо выводы. «Падение напряжения» в цепи сообщает вам, когда цепь слишком ограничена для работы компонента (например,g., мотор, реле, лампочку) или эксплуатировать его правильно. Если цепь заблокирована, отремонтируйте ее и повторите проверку. Если ограничений нет, а компонент по-прежнему не работает или работает правильно, замените компонент.

В этом примере при обрыве провода или обрыве соединения ток перестает течь, а напряжение падает до нуля. Выключается стартер или гаснет фара.

Симптомы падения напряжения

Часто сбивающие с толку и противоречивые симптомы падения электрического напряжения различаются в зависимости от работы схемы и серьезности падения напряжения.

  • Неисправные электрические детали
  • Медленные, ленивые электрические устройства
  • Неустойчивые, прерывистые устройства
  • Устройства, которые работают медленно или беспорядочно в периоды высоких электрических нагрузок
  • Чрезмерные радиопомехи или шумы в радио
  • Повреждена дроссельная заслонка или сцепление
  • Неоднократные отказы дроссельной заслонки или кабеля трансмиссии
  • Поврежденные детали трансмиссии
  • Жалобы на работу двигателя или трансмиссии
  • Не запускается или запускается с трудом
  • Высокое напряжение датчика или компьютера
  • Неустойчивая работа компьютера двигателя или трансмиссии
  • Ложные коды неисправностей в памяти любого бортового компьютера
  • Преждевременный или повторяющийся отказ муфты компрессора кондиционера

В этом списке симптомов можно выделить несколько моментов.

  1. Визуальный осмотр пропускает большинство случаев падения электрического напряжения. Обычно вы не можете увидеть коррозию внутри соединения или поврежденный провод, из-за которого возникла проблема.
  2. Падение напряжения на стороне заземления, часто игнорируемая причина электрических неисправностей, может вызвать большинство из этих симптомов. Любая цепь или компонент хороши настолько, насколько хороши их заземления.
  3. Чем сложнее становятся электрические системы, тем важнее их заземление. Количество электрических компонентов быстро увеличивалось, и большинство из них не имеют отдельных заземляющих проводов.Вместо этого эти устройства заземлены на двигатель или кузов. Ржавчина, жир, вибрация и / или небрежный ремонт часто ограничивают цепь от двигателя / кузова обратно к аккумуляторной батарее.
  4. Многие компоненты, например датчики двигателя, имеют общую землю. Таким образом, плохое заземление усложняет диагностику, поскольку затрагивает сразу несколько компонентов.
  5. В некоторых руководствах и диагностических таблицах или деревьях неисправностей рекомендуется проверять заземление в последнюю очередь. Гораздо быстрее проверить цепи заземления перед тем, как взобраться на это дерево неисправностей.
  6. Регулярно проверять падение напряжения в цепи быстрее и разумнее, чем запоминать длинные списки симптомов. Если опыт ничему другому нас не научил, так это тому, что погоня за симптомами не заменяет рутинных и тщательных проверок падения напряжения.

Опыт научил нас другим причинам для проверки падения напряжения в первую очередь. Падение напряжения, обычно на стороне земли, вызывает неточные или странные показания цифрового мультиметра и диаграммы осциллографа. Более того, когда вы подключаете цифровой мультиметр или осциллограф к системе с плохим заземлением, само испытательное оборудование может создать хорошую замену заземления, в зависимости от импеданса инструмента.Если сопротивление достаточно низкое, это может расстраивать — если ваше оборудование подключено, цепь работает, и вы не найдете ничего плохого.

Основные процедуры

Всякий раз, когда электрическая проблема вызывает у вас приступ, сделайте глубокий вдох и подумайте об основном электрическом строительном блоке: последовательной цепи. Независимо от того, насколько сложна система, вы всегда можете упростить ее до меньших серий схем. Затем проверьте каждую цепь на предмет падения напряжения.

В электрической цепи электрическое давление (напряжение или вольт) проталкивает электрический объем (ток или амперы) через цепь, приводя в действие нагрузку.Нагрузкой может быть компьютер, двигатель, лампа, реле или другое устройство. Электрическое давление (напряжение) расходуется на работу нагрузки. Следовательно, на стороне земли напряжение падает примерно до нуля, но ток продолжает течь к батарее. Поскольку напряжение в цепи исправного заземления должно быть около нуля, некоторые техники называют его нулевым заземлением.

Падение напряжения на стороне заземления ухудшает характеристики нагрузки и вызывает считывание напряжения на стороне заземления нагрузки.

Сопротивление — ограничение

Чрезмерное сопротивление в электрической цепи может вызвать ограничение тока.Плохие соединения и обрыв или недостаточный размер проводов действуют как изгиб трубы, ограничивая прохождение тока. Ограничение прохождения тока в любом месте — на горячей стороне или на стороне земли — ухудшает характеристики нагрузки. Влияние на нагрузку трудно предсказать, поскольку оно зависит от степени ограничения. Например, двигатель в цепи с ограничениями может перестать работать или просто работать медленнее, чем обычно.

Ограниченный контур может вызвать проскальзывание и преждевременное сгорание муфты компрессора кондиционера. Компьютер в цепи с ограниченным доступом может отключиться или работать нестабильно.Когда коррозия, ослабленные соединения или другие типы сопротивления ограничивают цепь, напряжение и ток падают. Если напряжение падает, падает и сила тока. Вот почему, когда вы обнаруживаете падение напряжения в соединении или кабеле, вы знаете, что соединение или кабель ограничены.

Посмотрите на схемы на наших чертежах и запомните две критические точки:

  1. Свободная сторона заземления так же важна, как и свободная горячая сторона.
  2. Ограничение со стороны земли — единственное, что вызывает показания напряжения больше 0–0.1В в любой цепи заземления.

Обрыв провода заземления полностью блокирует прохождение тока, отключает нагрузку и заставляет сторону заземления нагрузки считывать напряжение системы.

Испытания падения напряжения

Падение электрического напряжения зависит от протекающего тока. Если вы не управляете схемой так, чтобы через нее протекал ток, вы не сможете измерить падение напряжения. Поскольку батарея цифрового мультиметра не может обеспечивать ток, который обычно протекает через большинство цепей, тесты цифрового мультиметра обычно не могут обнаружить ограничения так же точно, как тест падения напряжения.

Проблемы с обрывом цепи, например обрыв или отсоединение проводов или соединений, останавливают прохождение тока. После устранения обрыва цепи снова включите ее и проверьте, не наблюдается ли продолжающегося падения напряжения. Пока вы не пропустите ток и не проверите цепь снова, вы не сможете узнать, исправна ли вся цепь.

Хотя соединения, провода и кабели без сопротивления были бы идеальными, большинство из них будет иметь хотя бы некоторое падение напряжения. Если в ваших руководствах не указаны значения падения напряжения, используйте следующие максимальные пределы:

  • 0.00 В по соединению
  • 0,20 В по проводу или кабелю
  • 0,30 В по переключателю
  • 0,10 В по земле

Поскольку большинство компьютерных схем работают в миллиамперном диапазоне, они не допускают падения напряжения, а также других схемы делаем. Обратите внимание, что миллиампер равен одной тысячной (0,001) ампер. Рекомендуемый рабочий предел — падение 0,10 В на слаботочные провода и переключатели. Для тестирования слаботочных цепей также требуется цифровой мультиметр с высоким сопротивлением (10 МОм).Цифровой мультиметр с низким импедансом может настолько нагружать слаботочную цепь, что дает неверные показания или вообще не показывает их. Большинство цифровых мультиметров профессионального уровня имеют входное сопротивление 10 МОм. Использование цифрового мультиметра — самый быстрый способ точно измерить падение напряжения. Если у вашего цифрового мультиметра нет возможности автоматического выбора диапазона, используйте шкалу низкого напряжения (от 0 до 1 В) для проверки падения напряжения. Помните, что контрольные лампы недостаточно точны для диагностики падения электрического напряжения и могут повредить большинство компьютерных цепей.

Быстрые тесты заземления

Поскольку падение напряжения в цепи заземления может вызвать большинство перечисленных выше симптомов, подумайте о том, чтобы принять этот новый рабочий навык: сначала проверьте заземление. Прежде чем выполнять настройку, проверять электрические проблемы или проверять запуск, зарядку, АБС или систему кондиционирования воздуха, регулярно проверяйте двигатель и заземление кузова. Подключите цифровой мультиметр между двигателем и отрицательной клеммой аккумуляторной батареи. Безопасно отключите зажигание и проверните двигатель на несколько секунд, или, если ваш мультиметр имеет функцию записи данных, он будет регистрировать показания всего за 100 миллисекунд.

Если падение напряжения слишком велико, отремонтируйте цепь массы двигателя и повторите проверку. Обратите внимание, что в некоторых системах зажигания без распределителя самый простой способ предотвратить запуск двигателя во время проверки заземления — вытащить предохранитель топливного насоса. Затем подключите цифровой мультиметр между отрицательной клеммой аккумулятора и межсетевым экраном автомобиля. Затем запустите двигатель и включите основные электрические аксессуары. Если падение напряжения слишком велико, зафиксируйте массу тела и проведите повторную проверку.

Когда двигатель и масса кузова находятся в допустимых пределах, приступайте к диагностике. Не удивляйтесь, если исправление этих оснований решит проблемы автомобиля. Тот факт, что автомобиль проходит испытание на массу, не означает, что вы можете безопасно заземлить свой цифровой мультиметр в любом месте. Некоторые техники часами бегают по кругу из-за того, что их цифровые мультиметры не имеют хорошего заземления. Для безопасного электрического обслуживания сделайте себе 20- или 30-футовую перемычку с зажимом типа «крокодил» на каждом конце, чтобы вы могли проверить электрический топливный насос, систему освещения или компьютер ABS в задней части автомобиля, заземлив цифровой мультиметр на аккумулятор с перемычкой.

Перегибы заземления компьютера

Поскольку компьютерные цепи работают с таким низким током, стандартные тесты заземления могут не выявить пограничного заземления на бортовом компьютере. Прежде чем осуждать какой-либо бортовой компьютер, сначала проверьте его обоснованность. Включите компьютерную систему и проверьте каждую клемму заземления компьютера. Если вы измеряете напряжение выше 0,10 В, проследите цепь заземления и найдите проблему.

Иногда заземления компьютера подключаются к месту, где они легко повреждаются или подвержены коррозии, например к болту корпуса термостата.Клеммы разъема компьютера также могут подвергнуться коррозии. Удаление разъема и обработка клемм электроочистителем может быть всем, что нужно для устранения падения напряжения.

Опыт показывает, что всего лишь 0,30 В на клемме заземления компьютера может вызвать проблемы. Прежде чем определить это с помощью электронной контрольной лампы, помните, что традиционная контрольная лампа потребляет слишком большой ток и может повредить компьютер. Плохое заземление компьютера и / или датчика может вызвать превышение нормального напряжения датчика и появление ложных кодов неисправностей.Во многих случаях плохое заземление не позволяет компьютеру или датчику понижать сигнал напряжения до нулевой отметки или приближаться к ней. Доступ к компьютеру для проверки заземления может быть проблемой, однако ошибочная замена дорогих датчиков и компьютеров — большая проблема.

Подключите цифровой мультиметр к любой части цепи, чтобы напрямую измерить падение напряжения на этом проводе, кабеле, переключателе или соединении. В этом примере один цифровой мультиметр будет отображать потерю напряжения между батареей и нагрузкой, а другой — потерю напряжения со стороны заземления нагрузки на батарею.

Гремлины от земли

Следите за отсутствием грунта на теле. Если с транспортным средством работал кто-то другой, возможно, он забыл повторно подключить провода или кабели заземления кузова. Помните, что когда заземление тела ограничено, ток пытается найти другой путь обратно к батарее. Самый простой альтернативный путь может быть через трос переключения передач или трос дроссельной заслонки. Этот ток может не только сваривать кабель, он также может вызвать коррозию втулок и подшипников внутри трансмиссии или колесных подшипников.

Если вы обнаружите, что изоляция на заземляющем проводе кузова сгорела или покрылась пузырями, вы можете держать пари, что ток стартера перегрел провод. Когда заземление двигателя ограничено, стартерный ток пытается вернуться в аккумулятор через цепь заземления кузова. Опыт показывает, что если цепь заземления кузова не выдерживает текущей нагрузки, заказчик может не сразу заметить проблему.

В периоды сильного электрического тока ограниченное заземление может препятствовать работе компонента или отключать его.Например, известно, что указатели поворота перестают мигать, когда водитель нажимает на педаль тормоза. Тестирование подтвердило, что ограниченный участок земли заглушает поворотники. Земля не могла одновременно пропускать ток от указателей поворота и стоп-сигналов.

Безопасное обслуживание

Практика безопасного обслуживания электрооборудования поможет вам решать электрические проблемы быстрее и выгоднее, чем угадывать и менять детали. Заставьте свой цифровой мультиметр работать, устраняя падение электрического напряжения уже сегодня.Это ответственный поступок.

Системы защиты от замыканий на землю: основы тестирования производительности

В этом руководстве представлен общий обзор процедур проверки и испытаний для простых систем защиты от замыканий на землю по остаточной цепи и нулевой последовательности. Фото: TestGuy.

Замыкание на землю — это тип электрического повреждения или короткого замыкания, которое возникает в результате любого непреднамеренного соединения между незаземленным проводником электрической цепи и обычно не токоведущими проводниками, металлическими корпусами, металлическими дорожками качения, металлическим оборудованием или землей.

Возникающая в результате замыкания на землю дуга настолько сильна, что способна вывести из строя электрооборудование быстрее, чем защита от перегрузки по току может обнаружить и устранить повреждение. Это возможно, потому что в системе имеется достаточное напряжение для поддержания дуги между одной фазой и землей, но недостаточный ток для срабатывания главного выключателя или предохранителя.

По этой причине необходима отдельная форма защиты для защиты оборудования от коротких замыканий, которые не обнаруживаются функциями перегрузки по току.Защита от замыканий на землю требуется NEC и обычно устанавливается только в цепях и сетях с напряжением 480/277 вольт, 1000 ампер и выше.

Проверка работоспособности систем замыкания на землю требуется в соответствии с разделами 230.95 (C) и 517.17 (D) Национального электротехнического кодекса (NEC). Защита от замыканий на землю может быть предусмотрена для 3-проводного и 4-проводного оборудования, питаемого от глухозаземленного 4-проводного источника питания, звезды или треугольника.


Защита оборудования от замыканий на землю (согласно статье 230.95 в NFPA 70-2017 (NEC)

«Защита оборудования от замыканий на землю должна быть предусмотрена для глухозаземленных электрических сетей звездой с напряжением более 150 вольт на землю, но не более 1000 вольт между фазами для каждого рабочего разъединителя номиналом 1000 ампер или более».

«Заземленный провод для глухозаземленной системы звездой должен быть подключен непосредственно к земле через систему заземляющих электродов, как указано в 250.50, без вставки какого-либо резистора или устройства импеданса.»

«Номинальное значение рабочего разъединителя следует рассматривать как номинал самого большого предохранителя, который может быть установлен, или максимальную уставку срабатывания постоянного тока, на которую рассчитано или может быть отрегулировано фактическое устройство максимального тока, установленное в автоматическом выключателе».


Принцип работы реле замыкания на землю

Системы защиты от замыканий на землю работают по принципу дисбаланса между нейтральным и фазным проводниками. Когда в электрической системе происходит замыкание на землю, компоненты, находящиеся под напряжением, контактируют с заземленными компонентами, что приводит к протеканию тока через заземляющие проводники.

При токе, который обычно течет обратно к служебному входу через нейтральный провод, который теперь отводится на шину заземления, через нейтральный провод проходит меньше тока, чем то, что первоначально оставалось через фазовый провод.

Трансформаторы тока используются для определения силы тока, протекающего по проводнику. В этой системе используются два основных трансформатора тока:

1. Датчик остатка

Пример системы защиты от замыканий на землю.Фото: TestGuy.

Когда отдельные трансформаторы тока подключены с противоположной полярностью по отношению между нейтралью и фазным проводом, два сигнала будут уравновешены, когда между ними протекает равный ток. Если есть дисбаланс сигналов, будет производиться вторичный ток, который используется для активации реле замыкания на землю.

2. Нулевая последовательность

Пример системы защиты от замыканий на землю нулевой последовательности. Фото: TestGuy.

Все фазные проводники и нейтральный провод (если применимо) проходят через окно ТТ нулевой последовательности, а заземленный провод — нет.Когда между фазным и нейтральным токами протекает равный ток, сигнал отменяется. Если ток протекает через заземляющий провод, он не будет проходить через трансформатор тока, что приведет к дисбалансу.


Основы тестирования производительности

Максимальная надежность системы защиты от замыканий на землю зависит от прочности каждого элемента в цепи, такого как твердотельный датчик , монитор, управляющая проводка, источник питания управления, независимый расцепитель и средство отключения цепи .Если один элемент неправильно подключен, не работает, не откалиброван или поврежден, защита от замыкания на землю может не сработать.

По этой причине, полное периодическое обслуживание и электрические испытания оборудования квалифицированным персоналом необходимы для проверки компонентов и механизмов, которые могут выйти из строя, выйти из строя и / или потерять калибровку.

Испытание системы защиты от замыканий на землю (согласно статье 230.95 (C) NFPA 70-2017 (NEC)

«Система защиты от замыкания на землю должна пройти испытания на работоспособность при первой установке на месте.Это испытание должно проводиться квалифицированным лицом (ами) с использованием процесса испытания подачи первичного тока в соответствии с инструкциями, прилагаемыми к оборудованию. Письменный отчет об этом испытании должен быть предоставлен компетентному органу «.


Меры безопасности

Проверка работоспособности систем защиты от замыканий на землю должна выполняться только в обесточенных электрических системах квалифицированным персоналом. В частности, при испытаниях, требующих использования сильноточного испытательного комплекта, обычно необходимо получить услуги квалифицированной организации, проводящей полевые испытания.Поскольку тестирование проводится на служебном входе, в существующих системах требуется отключение электроэнергии.

Процедуры испытаний, описанные ниже, состоят из подачи полномасштабного первичного тока в фазу и нейтраль оборудования для дублирования протекания тока замыкания на землю в различных условиях. Требуемое испытательное оборудование включает в себя сильноточный источник питания, способный выдавать до 1000 ампер или более при напряжении 2,5 В или аналогичном.

За счет использования более низких настроек срабатывания реле тока замыкания на землю на реле и выключателях или переключателях ток, необходимый для отключения, может быть сведен к минимуму, например, 300 или 400 ампер или меньше.Если инспекционным органам требуются испытания при полной настройке GFP, может потребоваться источник тока, способный выдавать 1200 ампер или более.


Тестирование производительности систем защиты от замыканий на землю нулевой последовательности

Защиту от замыкания на землю нулевой последовательности проверить очень просто. Одна из наиболее важных проверок — визуальная, чтобы убедиться, что только правильное количество фазных и нейтральных проводов проходит через датчик тока нулевой последовательности в нужном направлении.

Для тестирования производительности необходимо провести два теста:

1.Тест без отключения

Пример процедуры проверки при замыкании на землю нулевой последовательности без отключения. Фото: TestGuy

Убедитесь, что нейтральный и фазный проводники проходят через датчик в одном направлении, подключив источник испытательного тока к точкам A1 и N1 с помощью перемычки между A2 и N2 . Главный выключатель не должен срабатывать, когда испытательный ток превышает предварительно заданные настройки срабатывания и выдержки времени.

2. Тест на отключение

Пример процедуры проверки срабатывания защиты от замыкания на землю нулевой последовательности.Фото: TestGuy

Подтвердите целостность пути заземления от шины заземления к нейтрали, подключив источник испытательного тока к точкам A1 и N1 с помощью перемычки между A2 и G1 . Главный выключатель должен сработать, когда испытательный ток превысит предварительно заданные настройки срабатывания и задержки.

Функциональный тест

Для быстрой проверки электропроводки ТТ и привода отключения один измерительный провод можно пропустить через датчик нулевой последовательности, чтобы произвести вторичный ток, способный активировать реле замыкания на землю.Если требуемый ток не может быть достигнут, измерительный провод можно обернуть вокруг датчика один или несколько раз, чтобы умножить вторичный ток, производимый датчиком.

Важно отметить, что этот метод не проверяет, что фазный и нейтральный проводники проходят через датчик в одном направлении, а также не проверяет целостность пути заземления от шины заземления к нейтрали.


Тестирование производительности систем защиты от замыканий на землю

NEC Статья 250.23 требует, чтобы всякий раз, когда обслуживание осуществляется от системы заземленной нейтрали, заземленный нейтральный проводник должен быть подведен к оборудованию служебного входа и соединен с корпусом оборудования и шиной заземления, даже если заземленный провод не требуется для нагрузки, питаемой от сети. обслуживание. Это необходимо для обеспечения обратного пути тока замыкания на землю с низким импедансом в нейтраль, чтобы гарантировать работу устройства максимального тока.

Перед эксплуатационными испытаниями 3-фазных 4-проводных систем защиты от замыканий на землю необходимо снять перемычку и провести испытание сопротивления изоляции между нулевым проводом и шиной заземления, чтобы убедиться, что после основной перемычки заземления не было выполнено дополнительных заземляющих соединений.

Когда дополнительные заземляющие соединения выполняются после основной перемычки заземления, чувствительность системы защиты снижается. После проверки сопротивления нейтрали и земли повторно подключите перемычку, прежде чем приступить к испытанию сильным током.

Четыре основных теста могут быть выполнены для проверки работы систем защиты от остаточных замыканий на землю:

1. Нет поездки

Система защиты от замыканий на землю — пример процедуры проверки без отключения.Фото: TestGuy.

Для правильной работы системы защиты от замыканий на землю необходимо правильно настроить полярность нейтрали и фазы ТТ . Тест без отключения предназначен для имитации нормальных условий нагрузки, прохождения через датчик фазы и обратно через датчик нейтрали в правильном направлении.

Подтвердите правильную полярность подключений датчика, подав испытательный ток в точках A1 и N1 с помощью перемычки от A2 до N2 .Поскольку два трансформатора тока нейтрализуют друг друга, срабатывания реле замыкания на землю не ожидается. Ток должен повышаться и удерживаться выше предварительно заданного значения срабатывания срабатывания в течение более длительного времени, чем заданная задержка времени.

2. Поездка

Система защиты от замыканий на землю — пример процедуры проверки без отключения. Фото: TestGuy.

Тест на отключение имитирует замыкание на землю в системе, проходя через датчик фазы и возвращаясь через шину заземления, эффективно минуя датчик нейтрали через перемычку.

Подтвердите непрерывность пути заземления от шины заземления к нейтрали, подключив испытательный ток в точках A1 и N1 с помощью перемычки между точками A2 и G1 , реле замыкания на землю должно сработать, как только подаваемый ток превысит предварительно установленный настройка срабатывания на время в пределах установленного производителем допуска по времени.

3. Половина пути

Система защиты от остаточного замыкания на землю — Пример процедуры испытания при половинном отключении.Фото: TestGuy.

Когда не может быть достигнут требуемый испытательный ток для отключения реле замыкания на землю, испытание на половину отключения — простой способ проверить полярность датчика нейтрали. Это называется тестом на половину отключения, потому что для него требуется половина тока, необходимого для выполнения обычного теста на отключение.

В тесте используются те же соединения, что и в тесте без отключения, за исключением того, что нейтральный провод подключается с противоположной полярностью. Когда ток проталкивается через каждый трансформатор тока, период полураспада имеет аддитивный эффект, в результате чего удваивается вторичный ток, а не отменяется, как в тесте на отсутствие отключения.

Выполните этот тест, подключив источник тестового тока к точкам A1 и N2 с помощью перемычки между точками A2 и N1 , реле замыкания на землю должно сработать, когда приложенный ток превысит половину предварительно заданной настройки срабатывания на время в пределах установленного производителем допуска по времени задержки.

4. Отключение датчика нейтрали

Система защиты от замыканий на землю — пример процедуры тестирования нейтрального датчика. Фото: TestGuy.

Системы защиты от замыкания на землю могут быть активированы путем пропускания тока только через датчик нейтрали, что эквивалентно тесту на отключение без использования датчика фазы. Это быстрый функциональный тест, который продемонстрирует работу датчика нейтрали, реле и независимого расцепителя. Это не доказывает правильность соотношения между датчиками нейтрали и фазы.

Проверьте работу датчика нейтрали, подключив источник тестового тока к точкам N1 и N2 , реле замыкания на землю должно сработать, как только подаваемый ток превысит предварительно определенную настройку срабатывания на время в пределах установленного производителем допуска по времени.


Другие особенности систем защиты от замыканий на землю

Поскольку максимальная надежность системы защиты от замыканий на землю зависит от прочности каждого элемента в цепи, другие испытания, помимо подачи тока через датчики тока для проверки срабатывания и временных характеристик реле, должны включать:

  1. Проверить работу реле при пониженном управляющем напряжении (одна фаза может быть на 0 В во время замыкания на землю)
  2. Проводка управления испытанием сопротивления изоляции для обеспечения надлежащей изоляции и отсутствия коротких замыканий
  3. Проверьте работу специальных функций, таких как блокировки зон, чтобы проверить возможность блокировки по времени
  4. Проверьте правильность работы всех функций панели самодиагностики.
  5. Электрические испытания датчиков тока, например, коэффициента трансформации и сопротивления изоляции.

Список литературы

Комментарии

Войдите или зарегистрируйтесь, чтобы комментировать.

Безопасность | Стеклянная дверь

Мы получаем подозрительную активность от вас или кого-то, кто пользуется вашей интернет-сетью. Подождите, пока мы подтвердим, что вы настоящий человек.Ваш контент появится в ближайшее время. Если вы продолжаете видеть это сообщение, напишите нам чтобы сообщить нам, что у вас проблемы.

Nous aider à garder Glassdoor sécurisée

Nous avons reçu des activités suspectes venant de quelqu’un utilisant votre réseau internet. Подвеска Veuillez Patient que nous vérifions que vous êtes une vraie personne. Вотре содержание apparaîtra bientôt. Si vous continuez à voir ce message, veuillez envoyer un электронная почта à pour nous informer du désagrément.

Unterstützen Sie uns beim Schutz von Glassdoor

Wir haben einige verdächtige Aktivitäten von Ihnen oder von jemandem, der in ihrem Интернет-Netzwerk angemeldet ist, festgestellt. Bitte warten Sie, während wir überprüfen, ob Sie ein Mensch und kein Bot sind. Ihr Inhalt wird в Kürze angezeigt. Wenn Sie weiterhin diese Meldung erhalten, informieren Sie uns darüber bitte по электронной почте: .

We hebben verdachte activiteiten waargenomen op Glassdoor van iemand of iemand die uw internet netwerk deelt.Een momentje geduld totdat, мы выяснили, что u daadwerkelijk een persoon bent. Uw bijdrage zal spoedig te zien zijn. Als u deze melding blijft zien, электронная почта: om ons te laten weten dat uw проблема zich nog steeds voordoet.

Hemos estado detectando actividad sospechosa tuya o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para informarnos de que tienes problemas.

Hemos estado percibiendo actividad sospechosa de ti o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para hacernos saber que estás teniendo problemas.

Temos Recebido algumas atividades suspeitas de voiceê ou de alguém que esteja usando a mesma rede. Aguarde enquanto confirmamos que Você é Uma Pessoa de Verdade.Сеу контексто апаресера эм бреве. Caso продолжить Recebendo esta mensagem, envie um email para пункт нет informar sobre o проблема.

Abbiamo notato alcune attività sospette da parte tua o di una persona che condivide la tua rete Internet. Attendi mentre verifichiamo Che sei una persona reale. Il tuo contenuto verrà visualizzato a breve. Secontini visualizzare questo messaggio, invia un’e-mail all’indirizzo per informarci del проблема.

Пожалуйста, включите куки и перезагрузите страницу.

Это автоматический процесс. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

Перенаправление…

Заводское обозначение: CF-102 / 658c1c5ecaaa164b.

Что такое антистатические маты и как они работают? — Блог Ground Zero Electrostatics

Покрытие для защиты от статического электричества и электростатического разряда

Вы когда-нибудь работали в своем гараже и случайно касались металлической части незаземленного электрического прибора, например, коробчатого вентилятора или плохо подключенной распределительной коробки? Полученная встряска разбудит вас быстрее, чем чашка кофе или один из этих 5-часовых энергетических напитков.А теперь представьте, что это может сделать с чувствительной электроникой — устройствами и печатными платами с гораздо меньшим сопротивлением, чем ваша кожа.

Учитывая, что только физическая активность, связанная с движением рук и ног, может вызвать относительно большие электростатические разряды (ЭСР), которые мы можем никогда не заметить, активность не является опасной для электронных компонентов — даже для их сборки. Но есть шаги, которые вы можете предпринять, и инструменты, которые были разработаны для защиты вашей чувствительной электроники.Одним из простых и популярных инструментов является антистатический коврик или антистатический коврик.

Как работает антистатический коврик?

Антистатические коврики или коврики ESD обладают высоким электрическим сопротивлением, что позволяет электростатическому разряду «течь» по поверхности коврика с медленной скоростью — достаточной, чтобы отвести электростатический разряд от вашей электроники, в то же время нейтрализуя небольшой заряд. неизбежно накапливается.

Самая простая форма антистатического коврика — это настольный коврик размером примерно с салфетку, которую вы используете на столе, столе или любой плоской поверхности.Обычно они подключаются с помощью индивидуального заземляющего браслета, что добавляет дополнительную защиту, отводя любой электростатический заряд от человека, работающего с устройством.

Коврики

ESD также используют общую землю для отвода электростатического разряда от проблемных зон. Без этого основания коврик теоретически мог бы защитить сначала предмет, над которым работаете, но затем передал бы электростатический разряд на следующий предмет, с которым он вступает в контакт — на следующий предмет, на человека, держащего его (а затем на человека, который его держит). item) или даже обратно на предмет, который изначально предназначался для защиты.

Для больших рабочих пространств или специализированных рабочих станций ESD вы можете приобрести рулоны антистатических матов или маты нестандартного размера. Вы даже можете получить антистатическое покрытие со встроенными мониторами статического контроля и самоклеющейся подложкой. Просто убедитесь, что все маты заземлены, независимо от их размера или количества.

Вы также можете повысить защиту, а также безопасность работников, инвестировав в напольные коврики ESD, которые не только действуют как дополнительная нейтрализация потенциального электростатического разряда, но также могут обеспечить амортизацию, уменьшая усталость человека, стоящего во время работы с электронными устройствами.Опасность скользкого пола также снижается за счет антистатического напольного коврика.

Имейте в виду, что не все маты ESD проходят одинаковые испытания. Мы рекомендуем проверить, чтобы убедиться, что коврики, которые вы покупаете, должным образом оценены, чтобы убедиться, что вы получаете необходимую защиту, и, в идеале, включить сертификацию ISO для защиты вашей компании.

Мы хотели бы быть вашим поставщиком комплексных услуг ESD с полным спектром услуг. Свяжитесь с нами сегодня, чтобы получить дополнительную информацию.

GROUND ZERO | Определение

в кембриджском словаре английского языка В коротком компасе можно построить рабочий код от земли нуля (скалярные операции) до точного вычисления производящих функций и решения дифференциальных уравнений.Мы будем начинать с земли нуля .

Еще примеры Меньше примеров

Бесспорно, что дозы нейтронов на расстоянии 40 км от поверхности нуля в момент взрыва были равны нулю.Им сказали обнажиться — они были практически голыми — и кататься по земле в точке , , нулевой отметки, после различных взрывов.Поскольку они были расположены в пункте сбора на расстоянии не менее 34 км от поверхности ноль во время взрыва, доза от импульсного излучения была бы нулевой.Было обнаружено так мало свидетельств радиации, что можно было поиграть в крикет и проплыть в пределах одной мили от земли нуля .Как и в случае с обычной войной, мало что можно сказать о том, что могло бы помочь тем, кто находился на уровне наземного 0 ядерного взрыва или близко к нему.Члены аэростатной установки были выведены на безопасное расстояние не менее 12 · 5 км от земли ноль в момент взрыва.Не все будут в зоне полного разрушения, даже если она находится в радиусе 20 миль от поверхности ноль ядерных ударов.Предполагается, что воздействие токсинов в мусоре способствовало смертельным или изнурительным заболеваниям среди людей, которые находились по адресу , наземный, , , нулевой, .Из

Википедия
