Провода для заземления | Электрика в квартире, ремонт бытовых электроприборов

Автор DUNDUK На чтение 5 мин. Опубликовано 13.06.2018

Заземление в квартире и частном доме необходимо для обеспечения защиты человека от поражения электрическим током. Защитное заземление — это преднамеренное соединение электрической проводки, электрооборудования и электрических приемников с землей, так как почва является средой, способной принять на себя ток. Электропроводка, оборудование и электроприемники соединяются с землей с помощью заземляющих проводников. В их качестве могут выступать как жила многожильного кабеля, так и одножильный провод. Более подробно можно прочесть в статьях: «Заземление» и «Заземление квартиры и частного дома».

При этом заземляющий провод в любом случае должен быть медным, многопроволочным или одинарным. Сечение провода заземления зависит от характеристик электросети, т.

е. от мощности электроприемников и электрооборудования, которые он защищает. Главное — сечение заземляющего провода должно быть не менее сечения жил кабеля электропроводки.
Рассмотрим подходящие марки кабеля и провода, используемого для заземления, которые допускаются нормами ПУЭ (Правила Устройства Электрооборудования).

Марка кабеля с заземляющим проводником выбирается в зависимости от типа заземления: стационарное или нестационарное (переносное). К стационарному (т.е. неподвижному) заземлению можно отнести следующие примеры — заземление зданий, электропроводки в квартире и частном доме, неподвижное электрооборудование, электрощиты и т.д.

При стационарном заземлении допустимо использовать как многопроволочные (гибкие) медные трехжильные кабеля марок ВВГ, ПВГ, так и многожильные однопроволочные — например, марки NYM. Они должны иметь заземляющую жилу с желто-зеленой окраской изоляции. Бывают случаи, когда применяют более дешевый трехжильный кабель марки ППВ без желто-зеленой изоляции заземляющей жилы, в качестве которой используется средняя жила.

Однако при использовании такого кабеля высока вероятность путаницы при подключении или последующем ремонте электропроводки.

Также для заземляющего проводника в квартире и частном доме могут быть использованы отдельные медные одножильные многопроволочный (гибкие) провода. Например, провод марки ESUY (Германия). В таком случае электропроводка (фаза + ноль) выполняется двухжильным медным кабелем, плюс сюда же прокладывается и заземляющий одножильный провод, например, ESUY.

Краткая характеристика некоторых марок кабеля и провода для заземления

Кабель для электропроводки и заземления NYM

Кабель предназначен для передачи и распределения электрической энергии в стационарных установках
на переменное напряжение до 0,66 кВ частотой 50 Гц, в том числе в электроустановках зданий и сооружений для безопасного применения электрооборудования класса защиты 1 по электробезопасности. Кабель может применяться для прокладки силовых и осветительных сетей даже во взрывоопасных зонах классов В1 б, В1 г, ВПа, а также для осветительных сетей во взрывоопасных зонах класса В1а.

Отличительные особенности NYM:

медная жила;
промежуточная оболочка;
расцветка жил в соответствии с нормами ПУЭ;
удобство разделки и монтажа.

Кабель ВВГ

Материал: жилы — медь I или II класса скрутки, изоляция — поливинилхлорид, оболочка — поливинилхлорид, броня — две стальные ленты, наружный покров — обмотка стекловолокном с поливкой битумным составом.

Используйте на своих сайтах и блогах или на YouTube кликер для adsense

Оболочка кабеля устойчива к солнечному излучению и не распространяет горение.
Кабели изготавливают 1-, 2-, 3-, 4-и 5-жильные, с нулевой жилой или жилой заземления.

Изолированные жилы многожильного кабеля имеют отличительную расцветку. Изоляция нулевых жил выполняется голубой или светло-синей, изоляция жил заземления выполняется двухцветной — зелено-желтой.

Провод ПВ-3

Кабель ПВ-3 – это, по конструкции, одна жила из сплетенных проволочек мягкой меди. В сечениях 0,5 … 1,5 мм квадратных – класс жилы № 2, 3 или 4; для сечений в пределах 2,5… 4 мм кв. – класс жилы – №4; для сечений в пределах 6… 95 мм кВ.- класс жилы — №3. Жила кабеля покрыта изоляцией из одного слоя поливинилхлоридного пластиката. Когда происходит монтаж кабеля, и приступают к разделке концов, то эта оболочка должна без разрыва отрываться от скрученной жилы. Если наблюдаются разрывы изоляции, т. е. она прилипла к жиле, это значит, что при хранении или производстве были нарушены сроки, условия или технология. Выпускаемые сечения кабеля в мм кв.: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 185; 240. Кабель окрашивают в 11 различных цветов: белый, синий, черный, красный, зеленый, желтый и т. д. Если кабель применяется для заземления оборудования или установок, тогда цвет изолирующей оболочки должен быть только жёлто-зелёного цвета.

Провод ПВ-6

Токопроводящая жила — медная, многопроволочная, класса 6 по ГОСТ 22483.
Изоляция — из прозрачного ПВХ пластиката, обеспечивающая возможность визуального контроля за целостностью и качеством токопроводящей жилы.

ПВ 6-Зп — Провод с медной жилой высокой гибкости с изоляцией из прозрачного ПВХ пластиката для переносных заземлений.

Провода стойки к воздействию температуры окружающей среды: от -40°С до +50°С
Изоляция стойка: к деформации при температуре (50±2)°С; к растрескиванию при температуре (120±2)°С. Провода стойки к воздействию знакопеременных изгибов на угол не более 180° при радиусе изгиба (50±5) мм.

Провод марки ESUY

Кабель заземления ESUY используется для заземления системах защиты от короткого замыкания. Специальное применение кабеля заземления при ремонтных работах в системах с большими токами EVU, железнодорожных установках, в распределительных системах, системах переменного тока, системы передачи и распределения энергии как защита в установках.

Для этого кабеля имеются специальные требования, например, небольшой вес, повышенная гибкость в широком диапазоне температур и температуростойкость. Оболочка кабеля имеет важную функцию защиты от механических и химических воздействий.

Особенность: для этого кабеля не нормируется номинальное напряжение, потому что этот кабель применяется как кабель заземления.

Какого сечения должны быть заземляющие провода? Всё о защитных проводниках – по ПУЭ | ASUTPP

Заземление – это безопасность. Даже в многоэтажных домах прошлого века применяли хитрую систему зануления (про системы заземления более подробно описано в главе 1.7.3 ПУЭ), чтобы обезопасить жильцов квартир при, например, неожиданном пробое на корпус. Как правильно выполнять заземление, и, основной вопрос: какого сечения необходимо покупать защитный проводник? Далее в статье.

Рисунок 1: Провод заземления

Какой провод выбрать для линии заземления

Если электропроводка выполняется с нуля, то не следует для контура заземления проводить отдельный кабель – его можно включить в общий проводник, как дополнительная жила к уже имеющейся фазной и нулевой. Это означает, что любой кабель в квартире должен быть трёхжильным: «фаза», «ноль» и «земля».

Отдельный параграф в ПУЭ посвящён PE-проводникам или проводам заземления.

И пункт 1.7.121. ясно говорит, что:

Провод «земли» может быть проложен вместе с фазным проводником.
Допускается использовать как изолированный, так и неизолированный PE-проводник.

Третий подпункт 1.7.121. гласит, что заземляющий проводник допускается прокладывать стационарно, как сейчас делают многие электромонтажные компании, что вполне оправдано.

Расчёт сечения заземляющего проводника

Многие мастера-электрики сильно не вникают в суть вопроса и всегда приобретают кабель с жилами одинакового сечения. В итоге провод «земли» не отличается от фазного или рабочего «нуля». Но ПУЭ предусмотрены наименьшие размеры проводников заземления и занесены в виде формул в отдельную таблицу.

Рисунок 2: Провода заземления с уже готовой обжатой клеммой

Основные формулы определения наименьшего сечения PE-проводника:

При фазном сечении S ≤ 16 мм2, сечение PE-проводника: S.
При фазном сечении 16 < S ≤ 35, сечение PE-проводника: 16.
При фазном сечении S > 35, сечение PE-проводника: S/2.

Следует сразу уточнить, что такие расчёты выполняют только на серьёзных промышленных предприятиях, а во время прокладки электропроводки в ломах или квартирах ими очень часто пренебрегают.

Какое сечение должно быть у отдельно проложенного PE-проводника

Данный вопрос подробно расписан в пункте 1.7.127. ПУЭ, который гласит, что сечение отдельно проложенного провода заземления, если он имеет дополнительную механическую защиту, должно составлять не менее 2,5 мм2. Если такой защиты не предусмотрено, то сечение увеличивается до 4 мм2, в зависимости от предназначения кабеля. Лучше всего использовать в качестве заземления только медные жилы.

Также несколько слов о маркировке PE-проводников, которую регламентирует пункт 1.1.29 ПУЭ: провода заземления могут быть обозначены как продольными, так и поперечными полосами желто-зелёного цвета. ГОСТ Р 50462-92 запрещает использование данной индикации с каким-либо другим значением. Пунктом 1.7.118 также предусмотрен опознавательный знак, который сейчас можно приобрести практически в любом строительном магазине или магазине электротехнических изделий.

Рисунок 3: Знак заземления, установленный ПУЭ

Вышеприведённая информация актуальна только для сетей напряжением до 1000 В. Свыше 1 кВ параметры защитных проводников совсем другие.

Как выбрать кабель заземления: сечение, цветовая маркировка

Неотъемлемым элементом при прокладывании проводки являются кабели для заземления. Они значительно снижают вероятность аварий и положительно влияют на общее функционирование проводки. При выборе провода для заземления оценивают материал, из которого изготавливается кабель, площадь сечения, а также другие показатели и нормы, регулируемые СНИП.

Особенности монтажных операций

Монтаж проводки регламентируется электроустановки правилами и нормативными актами, с которыми можно ознакомиться в открытых источниках. Все они утверждены Минэнерго РФ от 8 июля 2002 года.
Провода заземления должны находиться в изоляции для обеспечения соответствующей безопасности.

Технические характеристики выдерживаются на не меньшем уровне, чем в фазных проводах.

Если изоляции недостаточно, это может привести к коррозии. Она возникает при воздействии на металл воды и кислорода, потому без изоляции и в среде с повышенной влажностью риск подвергнуть проводку окислению увеличивается. Необходимо брать кабели с небольшим запасом, нельзя укладывать их внатяг – при воздействии разных температур металл может как сжиматься, так и расширяться.

Другие способы заземления

Помимо специальных медных кабелей допускается использование и других вариантов. Заземление может быть и в едином кабеле с фазой. Провод для заземления может идти к металлоконструкциям в здании, к арматуре (в здании или подвалах), к электрощиту (со специальными отверстиями).

Помимо вышеперечисленных способов, можно крепиться и к иным проводникам. Основным требованием будет соответствие технических характеристик с вышеперечисленными способами, а так же невозможность случайного разрыва цепи. Проводник должен быть защищен от внешнего воздействия, в том числе механических повреждений и попадания жидкости.

Есть определенные ограничения в реализации таких кабелей. Основные требования сводятся к запрету заземления в проводники, которые используют различные жидкости (например, водопровод, канализация). Так же, категорически запрещается это делать в трубы, предназначенные для транспортировки взрывоопасных и легковоспламеняющихся жидкостей. Это касается и газа. Еще одним важным моментом является запрет на использование свинцовых оболочек, гофры из металлов и прочих элементов, которые проводят электричество.

Медные проводники ограничены в сечении (кв. мм), если они не являются основным проводом в проводке, не используются под общей изоляцией с фазой.

Ограничение в сечении таких проводов следующее:

При наличии защитных элементов, которые сохраняют кабель от механических воздействий, сечение провода заземления должно быть 2,5 кв. мм.
При отсутствии защитных элементов – 4 кв. мм.

Если используются алюминиевые проводники, сечение провода для заземления должно быть не меньше 16 кв. мм включительно.

Продукция и ее выбор

При выборе кабеля для заземления нужно учитывать множество факторов. Но для большего ускорения подбора существуют системы стандартов. Они нужны в первую очередь для грамотного подбора под распределительные шкафы и прочее электрооборудование. Для этого достаточно знать, каким цветом провод заземления и другие обозначены на схеме. По стандарту провода заземления окрашены в желто-зеленый цвет, условное обозначение — РЕ.

Иногда продавцы пытаются продать трехжильные кабели, которые не соответствуют принятым стандартам. Конечно, они гораздо дешевле отдельных, но существует большой риск появления аварийных ситуаций, а также поломки техники, если монтаж был некачественным.

Технические обозначения стандартизированы. Разве что китайские провода могут иметь свои собственные обозначения. В Европе и России они следующие:

NYM – кабель имеет желто-зеленый цвет, а также усиленную изоляцию. Предназначены не только для дома, но и для помещений, содержащих горючие и взрывоопасные смеси. Так же, применяется в местах с повышенной влажностью или с резкими перепадами температуры. Например, баня, погреб.
Плоский кабель с маркой ВВГ. Заземление установлено в центральной жиле. За счет своей конструкции заметно облегчает монтажные операции в квартире или жилом доме. К ним можно купить гофру защитного типа. Такое изделие будет крайне устойчиво к механическим повреждениям.
НГ. Такая маркировка говорит о том, что изоляция выполнена из негорючего состава (полимера). Если есть маркировка LS, то это означает, что в случае горения изоляция будет выделять наименьшее количество дыма и просто плавиться. Если же Вам надо максимально обезопасить провода, даже от воздействия прямого огня, то ищите маркировку FRLS.
ПВ-3. Кабель заземления с изоляцией, служит для прокладки вне основной схемы. Состоит из перекрученных медных жилок.

Заключение

При подборе проводов заземления стоит обращать внимание на сечение и соответствие уже существующей сети. Но в случае прокладки новой нужно согласовывать все монтажные моменты, опираясь на техническую документацию. При выборе проводов под нестандартные условия монтажа лучше покупать защитные кабели с прослойкой дополнительной изоляции.

В любом случае всегда можно воспользоваться специальной гофрой для защиты от внешних повреждений, как механических, так и воздействия окружающей среды. Если вы не уверены в своих силах, так как монтаж такой продукции требует определенных навыков, лучше обратиться к специалистам, которые помогут вам как с подбором, так и с монтажом и вводов в эксплуатацию.

Комплект провода заземления 4 м ССД ( 130104-00008 )

Загрузка данных

Номенклатурный номер: 130104-00008 Скопировано в буфер обмена

Описание

Задать вопрос

Предназначен для выводов брони сращиваемых ОК в КПЗ-М, а также может быть применен для вывода брони из муфт на щитки заземления при размещении муфт в помещениях ввода кабеля (кабельных шахтах).

Конструкция муфт МТОК-А1, М6, Б1, В2 позволяет осуществить вывод проводов ГПП непосредственно с оголовника через малые патрубки от брони каждого из сращиваемых оптических кабелей.

Перейти к сопутствующим товарам

Сопутствующие товары

130104-00010 31/01/2021

Наличие
МО Домодедово:
276
Москва:
0
Новосибирск:
40
Прогноз:

неск. дней *

130106-00035 31/01/2021

Наличие
МО Домодедово:
25
Москва:
0
Новосибирск:
0
Прогноз:
неск. дней *

120809-00006 31/01/2021

Наличие
МО Домодедово:
43
Москва:
0
Новосибирск:
10
Прогноз:
неск. дней *

120809-00008 31/01/2021

Центральный склад: 142001, г.Домодедово, ул.Промышленная д.13, Режим работы: Понедельник-Пятница: с 8:00 до 19:00 (суббота, воскресенье выходной)

Удаленный склад: 115088, г.Москва, ул. Южнопортовая д.7А, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной)

Срок поставки: Срок поставки между складами с момента подтверждения оплаты может варьироваться от 2 до 3 дней.

Прогнозируемый срок поставки не учитывает сезонность, загруженность производства и заказываемое количество. Данный срок носит информационный характер и является средним значением выполнения заказов на данное изделие за последние 12 месяцев.

Важно: Точный срок поставки согласовывается в спецификации.

Региональный склад: 630110, г.Новосибирск, ул. Богдана Хмельницкого, 93 ст.6, Режим работы: Понедельник-Пятница: с 8:00 до 17:00 (суббота, воскресенье выходной). Тел.: +7 (383) 312-04-34

Цвет провода заземления, его сечение. Определение

Заземление это соединение оборудования с заземляющим контуром. Такая конструкция предназначена для ликвидации риска поражения человека электрическим током. Также некоторые электроприборы для корректной работы необходимо подключить к защитному заземлению, такие требования прописываются в паспорте электрооборудования. Для производства эффективного в своем назначении заземления необходимо изучить все компоненты, входящие в защитную конструкцию. В том числе и провод заземления. Важно знать цвет провода заземления.

аземляющие провода

Какого цвета провод заземления

Цветовая окраска проводов изоляции делает проще и быстрее процесс монтажа защитного заземления. В сетях однофазного и трехфазного тока провода окрашиваются для того чтобы установить их название и принадлежность. Расцветка изоляции играет огромную роль во время производства электромонтажных работ.

Определение провода заземления по цвету

В производственных электрооборудованиях соблюдают более строгую маркировку, так как неправильные цветовые обозначения могут привести к тяжким последствиям и поломке дорогостоящего электрооборудования.

Как определить где фаза, ноль и земля. Цвета проводов вам помогут

Провода в электролинии имеют различные предназначения. Для правильности соединения электроприборов данные назначения необходимо принимать во внимание. Фактически ошибиться невозможно, так как каждый провод имеет свой собственный цвет. При подсоединении электроприборов необходимо пользоваться основным правилом: «при соединении проводов не менять их цвет».

В трехжильном кабеле бытовой электропроводки в соответствии с правилами ПУЭ 1.1.29:

L фазный провод – красного или коричневого цвета;
N нейтральный – синего цвета;
PE заземляющий проводник – желто-зеленого цвета.

Во всех электроустановках проводники заземления обладают обозначением «PE». Они имеют цветовую окраску в виде продольных или поперечных полос зеленого и желтого цвета. Для правильного соединения необходимо придерживаться цветовой гамме проводов: синий присоединять к синему, красный к красному и так далее.

Согласно этим принципам желто-зеленый цвет принадлежит к заземляющему проводу. Его можно подсоединять только на клемму заземления.

Цвет провода заземления в трехжильном проводе

В трехжильном проводе в соответствии с правилами ПУЭ, провод заземления помечается буквами PE. Его цвет желто-зеленый. Подобно этому проводится маркировка в четырехжильных и более жил кабелей. В кабелях импортного производства цветовое обозначение исполняется в желтой или зеленой окраске. Также отличительной чертой является диаметр заземляющего ответвления. Он может быть в меньшей мере, чем у фазного провода.

Цвет провода заземления в трехжильном проводе

В некоторых случаях трехжильный провод содержит ограниченный промежуток в прозрачной изоляции. В этом случае дозволяется лимитированное обозначение кабеля. Минимальный промежуток от открытого электропровода до изоляции составляет 15 мм.

Как определить провод заземления

Определение проводов заземления – мероприятие, которое необходимо в любом электромонтажном процессе. Распознание необходимо, например, при установке розетки, люстры или выключателя. А также для диагностики неисправностей в электросети. Специалисты в этой области знают, что в первую очередь распознается фаза, ноль. И в последнюю очередь — заземление.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Несколько способов

Способов для определения фазы, ноля и заземления довольно много как при помощи приборов, так и с помощью подручных средств. Самыми популярными и надежными являются:

цветовая маркировка. Зная, какому цвету, относится какой провод легко установить их функциональную принадлежность. В большинстве случаев знать цвет провода заземления достаточно, если работы проводятся в новостройках с довольно новой проводкой.
использование мультиметра. При использовании данного специального прибора необходимо знать показатели напряжения для каждого провода. Щуп прибора, который протянут из гнезда V, по очереди соединить с каждым проводом. На шкале мультиметра показания от 8 до 15 вольт будут принадлежать фазе, а ноль так и будет показан нолем. Соответственно третий провод будет заземляющим.
при помощи индикаторной отвертки и мультиметра. Для этого необходимо провести ряд манипуляций:

На первом этапе необходимо найти фазу: отключить подачу тока на электрощите, отсоединить провода. При этом их нужно отодвинуть подальше друг от друга (для того, чтобы не случилось короткого замыкания). Затем зачистить от изоляции, опять подать напряжение и начать поиски фазы.
При работе с индикаторной отверткой следует строго соблюдать технику электробезопасности и держать ее только за защитный корпус. Затем поочередно притронуться к электропроводам сначала к одному, затем к другому. На котором проводе загорится индикатор, тот и является фазой.
Далее поиски продолжаются при помощи мультиметра. Необходимо включить прибор на показатель переменного напряжения свыше 220 вольт. Первым стержнем прибора прикоснуться к фазе, вторым притрагиваться попеременно — то к одному проводу, то к другому. Если показатель показывает 220 вольт, то такой провод принадлежит к нолю. Если показание на табло меньше 220 вольт, то такой провод является заземлением.

Сечение провода заземления

При выборе сечения проводов защитного заземления используется правило: сечение электропровода заземления должно соответствовать сечению фазного провода. Однако такое правило существует только для проводников с сечением до 16 кв. мм. Согласно ПУЭ и следуя условиям механической прочности кабель заземления должен иметь следующие сечения: для меди – не менее 10 кв.мм., для алюминия – 16 кв.мм., остальные – 75 кв.мм.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей.

Основной задачей при выборе сечения провода является исключение его нагрева при протекании через него максимального тока выше температуры в 400 градусов. Для более мощного электрооборудования максимальное сечение для стального провода должно составлять – 120 кв. мм., для медного – 25 кв.мм., для алюминиевого – 35 кв. мм.

Цвет провода заземления при электромонтажных работах

В квартирах и домах заземление используется для обеспечения безопасности человека. Используется оно для защиты его от случайного поражения электрическим током. При организации защитного заземления провод электроприбора и других электроприемников намеренно соединяется с землей. Осуществляется эта процедура путем использования заземляющих проводников. Ими могут выступать как одножильный провод, так и жила многожильного кабеля.
Заземляющий проводник должен выполняться из меди и бывает одинарным или многопроволочным. Сечение его подбирают с учетом мощности электросети и электроприемников. Основным условием тут выступает то, что сечение провода заземления не меньше сечения жил электропроводки.

Цветовая маркировка провода защитного заземления

По поводу цвета провода защитного заземления имеется много неточностей. И в ПЭУ по этому поводу имеются расхождения. Особенно это касается бытовой электропроводки. Поэтому при рассмотрении данного вопроса часто приходится полагаться на опыт квалифицированных электриков и устоявшиеся традиции.

Выделение цветом изоляции – это один из наиболее распространенных способов их маркировки. Различные цвета позволяют визуально определить, какую функцию выполняет провод, независимо от того, используется сеть трех- или однофазного тока. Если в электрощите большое количество разных проводов, то цветовая маркировка облегчает процесс монтажа.
Так в какой же цвет окрашиваются различные провода, в частности защитного заземления? Если рассматривать промышленные сети, в которых цветовая маркировка жестко регламентирована, то окраска следующая:

Фаза (L) окрашивается в красный или коричневый цвет;
Нулевой (N) – синий;
Защитный (PE) – желто-зеленый.

Если в доме или квартире проводка прокладывалась квалифицированным электриком, то такая маркировка будет присутствовать и в домашней электросети. В этом случае вопросы по поводу того, какого цвета могут быть провода защитного заземления могут быть закрыты. В некоторых случаях могут быть незначительные расхождения. Иногда он окрашивается в чисто желтый цвет.
Если же процесс монтажа электропроводки сопровождается использованием бесцветного провода (марки ППВ с одинарной изоляцией), то какой провод идет на заземление? У электриков правилом хорошего тона считается использовать для земли средний проводник.

Какие марки кабеля могут использоваться для заземления

Марку следует выбирать с учетом типа его типа: переносное (нестационарное) или стационарное. К стационарному относится защита квартир, зданий, электрощитов, электрооборудования и т.д. Тут допустимо использование многожильных многопроволочных (ПВГ, ВВГ) и однопроволочных (NYM) кабелей. В них должна присутствовать заземляющая жила с изоляцией желто-зеленого цвета. При использовании бесцветного кабеля заземление идет на среднюю жилу, но вероятность путаницы при этом очень велика.
Рассмотрим более подробно наиболее подходящие для рассматриваемых целей марки кабелей.

NYM

Используется для распределения электрической энергии в стационарных установках. Рассчитан на переменное напряжение не более 0,66 кВ частотой 50 Гц. К нему можно подсоединять электрооборудования первого класса защиты по электробезопасности.
Особенности:

Жила выполнена из меди;
Имеется промежуточная оболочка;
Расцветка выполнена согласно нормам ПЭУ, т.е. изоляция заземляющей шины имеет желто-зеленую окраску;
Очень удобный при монтаже.

ВВГ

Жилы выполнены из меди I и II класса скрутки. Имеется изоляция из поливинилхлорида. Может иметь несколько жил. 3-, 4- и 5-жильный кабель имеет ноль и заземление. Изоляция жилы, идущей на землю, выполнена с использованием желто-зеленого ПВХ пластиката.

ПВ-3

Конструктивно представляет собой одну жилу, состоящую из скрученных медных проводков. Окраска оболочки имеет несколько вариантов. Для защиты от поражения током используют кабель желто-зеленого или желтого цвета.

ПВ-6

Конструктивно представляет собой многопроволочную медную токопроводящую жилу, изоляция которой выполнена из прозрачного ПВХ пластиката. Обладает повышенной устойчивостью к растрескиванию и деформациям. Прозрачный пластикат дает возможность следить за целостностью кабеля. Цвет оболочки не нормирован. Поэтому при монтаже желательно сделать цветовую маркировку кабеля при помощи желто-зеленого скотча.

ESUY

Используется эта марка кабеля непосредственно для защиты систем от короткого замыкания. Допустимо использование его в системах с большими токами. Устойчив к воздействию температуры, обладает невысоким весом и повышенной гибкостью. Номинальное напряжение для этого типа кабеля не нормировано, так как он не используется для передачи тока. При монтаже необходимо обеспечить цветовую маркировку кабеля.
При монтаже не каждый электрик придерживается установленных правил. Поэтому при реконструкции электрической сети желательно осуществить проверку при помощи вольтметра.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Провод заземления

Для полноценного функционирования защитной системы, снижающей при авариях уровень напряжения до безопасного, используется соответствующий провод заземления. Его выбирают по материалу, площади сечения и другим параметрам, которые регламентированы действующими нормами. В этой статье будут рассмотрены вопросы выбора таких изделий для бытовых сетей 220 V, их монтажа и эксплуатации.

Провод заземления с комплектом монтажных деталей

Критерии и ограничения

Чтобы не ошибиться при комплектации электротехнического проекта, используют положения «Правил устройства электроустановок» (в дальнейшем «ПУЭ», или «Правила»). В настоящее время действует седьмая версия издания нормативных актов. Она утверждена Министерством энергетики России приказом от 08. 07. 2002 г.

Для исключения сомнений в любой момент можно обратиться к первоисточнику, проверить новейшие изменения в законодательстве. На практике применяют следующие правила для определения, какой кабель системы заземления можно использовать для оснащения дома по площади в разрезе. Для проверки используют сечение фазного проводника имеющейся сети питания (S) в мм²:

S – при площади проводника меньшей, или равной 16 мм²;
16 мм² – если сечение фазного проводника больше 16 мм², но меньше или равно 35 мм²;
S/2 – при площади, превышающей 35 мм².

Таким образом, если электрическая проводка дома площадью 20 мм², то подойдет кабель системы заземления сечением 16 мм².

Эти нормативы применяют в тех случаях, когда фазный и защитный проводники изготовлены из одинаковых материалов.

Чтобы сделать более точный расчет, используют специальную формулу. Она пригодна для ситуаций, когда время отключения защитного автомата меньше или равно 5 с:

/k, где используются следующие обозначения:

S – сечение, которое должен иметь кабель системы заземления в мм².
I – ток, который проходит через заземляющий проводник при коротком замыкании. Его величина должна быть достаточна для срабатывания автоматического устройства отключения питания за время, не превышающее пяти секунд.
t – это время в секундах, которое нужно автоматическому защитному устройству для прерывания электрической цепи питания.
k – комплексный коэффициент.

Точное значение последнего параметра берут из таблиц 1.7.6., 1.7.7., 1.7.8. и 1.7.9. ПУЭ. Он рассчитывается с учетом того, какой материал использован для изготовления проводника, в какую оболочку заключен кабель системы заземления. Имеет значение также, какие предполагаются начальные и конечные температуры.

Например, если используется медный заземляющий многожильный кабель, то для разных оболочек надо в формулу добавлять следующие коэффициенты.

Таблица зависимости комплексного коэффициента от температуры и материала кабеля

	Темп. нач., °C	Темп. кон., °C	Комплексный коэффициент k
ПВХ	70	160	115
Резина (бутиловая)	85	220	134
Сшитый полиэтилен	90	250	143

Если результат вычислений получился меньше типового размера, выбирают кабель системы заземления с ближайшим большим сечением.

Особенности монтажных операций

В ПУЭ отдельно рассмотрена ситуация, когда заземляющий провод не изолирован, а прокладывается он так, что поблизости будут находиться металлические изделия. Это возможно при использовании монтажных лотков из металла, если рядом расположены проводящие детали каркаса дома. При достаточной близости даже сравнительно небольшое напряжение 220 V способно создать искры. Они, в свою очередь, могут разрушить полимерный слой изоляции фазных проводов.

Чтобы обеспечить высокий уровень безопасности, в подобных случаях применяют изолированный заземляющий защитный кабель. Диэлектрические параметры его изолирующего слоя должны быть не хуже, чем в расположенных рядом фазных проводах.

Также надо проверить дома линию прокладки с учетом предотвращения следующих негативных факторов:

При отсутствии качественной изоляционной оболочки металлический проводник будет плохо защищен от разрушительных процессов окисления. Коррозия возникает при наличии кислорода и воды, поэтому надо исключить подобные воздействия.
Если заземляющий защитный проводник устанавливается рядом с трубопроводом, рельсовыми путями, в иных местах, где возрастает риск механического повреждения, его надо защитить дополнительно, либо выбрать иной маршрут.
При жестком монтаже проверяют совместимость линии прокладки и размещение швов, предназначенных для компенсации изменения размеров при повышении/снижении температуры. При необходимости делают запас длины проводника, применяют иные конструкторские решения для обеспечения целостности электрической цепи.

Прокладка провода заземления выполняется с учетом особенностей конструкции строения (на рисунке видно, что ввод в здание защищен от механических повреждений)

Иные варианты заземления

Выше описан один из вариантов подключения оборудования к системе заземления дома. В качестве проводников можно использовать не только специализированный медный кабель. Правила допускают применение следующих инженерных решений:

провод, который находится в единой изоляционной оболочке с фазной линией;
металлические защитные слои шинопроводов;
части конструкций зданий, арматуру в железобетонных изделиях;
лотки, в которых проложены сети питания.

Последний вариант допустимо применять, если такое целевое назначение предусмотрено заводом-производителем. Соответствующие записи должны присутствовать в официальных инструкциях, в сопроводительной технической документации.

Присоединение проводника заземления к элементам строительной конструкции

Проводники других типов могут использоваться, если они соответствуют требованиям к целостности цепи, а их электротехнические параметры не хуже, чем в рассмотренных выше примерах. В Правилах приведены уточнения требований. Так, необходимо, чтобы подобные части были хорошо защищены от механических и других внешних воздействий. Должны быть предусмотрены меры, препятствующие демонтажным работам, способным случайно прервать электрический контакт в цепи заземления.

Категорически не разрешено использовать для решения таких задач:

Металлические трубы водоснабжения, если в соответствующей системе имеются прокладки из диэлектрических материалов.
Трубопроводы систем отопления, канализации, газоснабжения. Иные элементы, использующиеся для транспортировки взрывоопасных соединений и химических веществ.
Оболочки из свинца кабельной продукции, металлические гофры, тросы, использующиеся для крепления проводов.

Если используется медный проводник, который не является составным элементом кабеля цепи питания, или он находится не в общей изоляционной защитной оболочке с фазными проводами, то минимальное сечение в мм² ограничено следующими правилами:

проводник защищен от механических воздействий – 2,5;
защитные конструкции отсутствуют – 4.

При использовании алюминиевого проводника, изготовленного из менее прочного, по сравнению с предыдущим примером, металла, в случае отдельной прокладки сечение должно быть равно или более 16 мм².

Кабельная продукция и ее выбор

Выше были рассмотрены критерии выбора подходящей продукции, нюансы, которые надо учитывать при создании прокладки линии заземления дома. Для ускорения идентификации при проверках, облегчения монтажа коммутационных шкафов и другого стационарного оборудования применяется специальная система стандартов. Кабель заземления соответствующий вводным данным этой статьи, обозначается на схемах буквами PE. Желто-зеленый цвет (чередующиеся полоски) должна иметь его изоляция.

Наличие цветовой маркировки упрощает монтаж

Определенные правильные выводы можно сделать даже при визуальном изучении ассортимента магазина. Если это желто-зеленый кабель, значит, он подойдет для создания системы защитного заземления дома.

Некоторые продавцы для удешевления проекта предлагают недорогие изделия типа ППВ, с тремя жилами. Цветовые обозначения там не соответствуют требованиям ПУЭ, но возникает естественное желание сэкономить, ведь электрические параметры могут быть вполне достаточны.

При таком выборе возрастает вероятность ошибок в процессе монтажа. Повреждение дорогостоящего оборудования после включения питания, нивелирует подобное чрезмерно «рациональное» использование денежных средств.

В следующем списке приведены параметры подходящих видов кабельной продукции:

NYM – здесь есть желто-зеленый кабель, поэтому ошибки при монтаже исключены. Дополнительный толстый слой внешней изоляции позволяет использовать изделие даже во взрывоопасных помещениях. Дома такие изделия можно использовать при прокладке линий в подвале, гараже, в комнате отдыха сауны, в других местах, где не исключены перепады влажности и температуры.
Желто-зеленый кабель установлен центральной жилой в марке ВВГ. «Плоская» конструкция облегчает выполнение монтажных операций дома. Если необходимо, то приобретают изделие со слоем бронирования. Оно устойчиво к механическим воздействиям.
Когда в названии есть буквы «НГ», это значит, что использован негорючий полимер. Оболочка «LS» выделяет минимум дыма при горении. «FRLS» – сохраняет стойкость даже при воздействии открытым пламенем. Такая продукция дороже, но ее использование повышает общий уровень безопасности дома.

Желто-зеленый слой изоляции покрывает проводник скрученных медных жил. Это – кабель серии ПВ-3. Его используют для отдельной прокладки.

Видео

При выборе кабельной продукции для оснащения собственного дома торговая марка имеет значение. Ответственный производитель с безупречной репутацией предложит не просто желто-зеленый кабель, соответствующий внешне действующим стандартам. Он обеспечит наличие одинаковых параметров изделий в каждой товарной партии.

Оцените статью:

Провода для заземления | Электрика в квартире, ремонт бытовых электроприборов

Автор DUNDUK На чтение 5 мин. Опубликовано 13.06.2018

Заземление в квартире и частном доме необходимо для защиты человека от электрического током. Защитное заземление — это преднамеренное соединение электрической проводки, электрооборудования и электрических приемников с землей, так как оно является средой, способной принять на себя ток.Электропроводка, оборудование и электроприемники соединяются с землей с помощью заземляющих проводников. В их качестве могут выступать как жила многожильного кабеля, так и одножильный провод. Более подробно можно прочесть в статьях: «Заземление» и «Заземление квартиры и частном доме».

При этом заземляющий провод в любом случае должен быть медным, многопроволочным или одинарным. Сечение провода заземления зависит от электросети, т.е. от мощности электроприемников и электрооборудования, которые он защищает.Главное — сечение заземляющего провода должно быть не менее сечения жилого кабеля электропроводки.
Рассмотрим подходящие марки кабеля и провода, используемого для заземления, которые допускаются ПУЭ (Правила устройства электрооборудования).

При стационарном заземлении допустимо использовать как многопроволочные (гибкие) медные трехжильные кабели марок ВВГ, ПВГ, так и многожильные однопроволочные — например, марки NYM. Они должны иметь заземляющую жилу с желто-зеленой окраской изоляции. Бывают случаи, когда применяется более дешевый трехжильный кабель ППВ без желто-зеленой изоляции заземляющей жилы, в качестве которой используется средняя жила. Однако при использовании такого кабеля высока вероятность путаницы при подключении или последующем ремонте электропроводки.

Также для заземляющего проводника в квартире и частном доме могут быть использованы отдельные медные одножолочные (гибкие) провода. Например, провод марки ESUY (Германия). В таком случае электропроводка (фаза + ноль) выполняется двухжильным медным кабелем, плюс сюда же прокладывается и заземляющий одножильный провод, например, ESUY.

Краткая характеристика некоторых марок кабеля и провода для заземления

Кабель для электропроводки и заземления NYM

Кабель для передачи и распределения энергии в стационарных установках
на переменное напряжение до 0,66 кВ с частотой 50 Гц, в том числе в электроустановках зданий и сооружений для безопасного применения электрооборудования класса защиты 1 по электробезопасности.Кабель может правил для прокладки силовых и осветительных сетей даже во взрывоопасных классах В1 б, В1 г, ВПа, а также осветительных сетей во взрывоопасных класса В1а.

Отличные особенности NYM:

медная жила;
промежуточная оболочка;
расцветка жил в соответствии с нормами ПУЭ;
удобство разделки и монтажа.

Кабель ВВГ

Используйте на своих сайтах и блогах или на YouTube кликер для adsense

Дом жилы многожильного кабеля имеют отличительную расцветку. Изоляция нулевого жилого выполняется голубой или светло-синей, изоляция жилого выполняется двухцветной — зелено-желтой.

Провод ПВ-3

Кабель ПВ-3 — это, по конструкции, одна жила из сплетенных проволочек мягкой меди.В сечениях 0,5… 1,5 мм квадратных — класс жилы № 2, 3 или 4; для сечений в пределах 2,5… 4 мм кв. — класс жилы — №4; для сечений в пределах 6… 95 мм кВ.- класс жилы — №3. Жила кабеля покрыта изоляцией из одного слоя поливинилхлоридного пластика. Когда происходит монтаж кабеля, и приступают к разделу концов, то эта оболочка должна без разрыва отрываться от скрученной жилы. Если наблюдаются разрывы изоляции, т. е. она прилипла к жиле, это значит, что при хранении или производстве были нарушены сроки, условия или технология.Выпускаемые сечения кабеля в мм кв .: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 185; 240. Кабель окрашивают в 11 различных цветов: белый, синий, черный, красный, зеленый, желтый и т. д. Если кабель заземления оборудования или установок, тогда цвет изолирующей оболочки должен быть только жёлто-зелёного цвета.

Провод ПВ-6

Провода стойки к воздействию температуры окружающей среды: от -40 ° С до + 50 ° С
Изоляция стойки: к деформации при температуре (50 ± 2) ° С; к растрескиванию при температуре (120 ± 2) ° С. Провода стойки к воздействию знакопеременных изгибов на угол не более 180 ° при радиусе изгиба (50 ± 5) мм.

Провод марки ESUY

Кабель заземления ESUY используется для заземления системы защиты от короткого замыкания.Специальное применение кабеля заземления при ремонтных работах в системах с большими токами EVU, железнодорожных установках, системах переменного тока, системы передачи и распределения как защита в установках.

Для этого кабеля имеются специальные требования, например, небольшой вес, повышенная гибкость в широком диапазоне температур и температуростойкость. Оболочка кабеля имеет функцию защиты от механических и химических воздействий.

Особенность: для этого кабеля не нормируется номинальное напряжение, потому что этот кабель как кабель заземления.

Какого сечения должны быть заземляющие провода? Всё о защитных проводниках — по ПУЭ | АСУТПП

Заземление — это безопасность. Даже в многоэтажных домах прошлого века применяли хитрую систему зануления (про систему заземления более подробно описать в главе 1. 7.3 ПУЭ), чтобы обезопасить жильцов квартир при, например, неожиданном пробое на корпусе. Как правильно выполнять заземление, и основной вопрос: какого сечения необходимо покупать защитный проводник? Далее в статье.

Рисунок 1: Провод заземления

Какой провод выбрать для линии заземления

. Это означает, что любой кабель в квартире должен быть трёхжильным: «фаза», «ноль» и «земля».

Отдельный параграф в ПУЭ посвящён PE-проводникам или проводам заземления.

И пункт 1.7.121. ясно говорит, что:

Провод «земли» может быть проложен вместе с фазным проводником.
Допускается использовать как изолированный, так и неизолированный PE-проводник.

Третий подпункт 1.7.121 . гласит, что заземляющий проводник позволяет прокладывать стационарно, как сейчас делают многие электромонтажные компании, что вполне оправдано.

Расчёт с заземляющего проводника

Многие мастера-электрики не вникают в суть вопроса и всегда приобретают кабель с жилами сильно сечения. В итоге провод «земли» не отличается от фазного или рабочего «нуля». Но ПУЭ представлены наименьшие размеры проводников заземления и занесены в виде формул в отдельную таблицу.

Рисунок 2: Провода заземления с уже готовой обжатой клеммой

Основные формулы определения наименьшего сечения PE-проводника:

При фазном сечении S ≤ 16 мм2, сечение PE-проводника: S.
При фазном сечении 16
~~При фазном сечении S> 35, сечение PE-проводника: S / 2.~~

Следует сразу уточнить, что такие расчёты выполняют только на серьёзных промышленных предприятиях, а во прокладках электропроводки в ломах или квартирах ими очень часто пренебрегают.

Какое сечение должно быть отдельно у проложенного PE-проводника

Данный вопрос подробно расписан в предложении 1.7.127. ПУЭ , который сечение отдельно проложенного провода заземления, если он имеет дополнительную механическую защиту, составляющую не менее 2,5 мм2. Если такая защита не предусмотрена, то сечение увеличивается до 4 мм2, в зависимости от предназначения кабеля. Лучше всего использовать в заземлении только медные жилы.

Также несколько слов о маркировке PE-проводников, которые регламентирует пункт 1.1.29 ПУЭ : провода заземления могут быть обозначены как продольными, так и поперечными полосами желто-зелёного цвета. ГОСТ Р 50462-92 запрещает данную использование индикации с каким-либо другим размером. Пунктом 1.7.118 также предусмотрен опознавательный знак, который сейчас можно приобрести в любом строительном магазине или магазине или магазине электротехнических изделий.

Рисунок 3: Знак заземления, установленный ПУЭ
Вышеприведённая информация актуальна только для сетей напряжением до 1000 В. Свыше 1 кВ параметры защитных проводников совсем другие.
Как выбрать кабель заземления: сечение, цветовая маркировка
Неотъемлемым элементом при прокладывании проводки являются кабели для заземления. Они значительно снижают вероятность аварий и положительно на общее функционирование проводки. При выборе провода для заземления оценивают материал, из которого изготавливается кабель, площадь сечения, а также другие показатели и нормы, регулируемые СНИП.
Особенности монтажных операций
Монтаж проводки регламентируется электроустановками и нормативными актами, с которой можно ознакомиться в открытых источниках. Все они утверждены Минэнерго РФ от 8 июля 2002 года.
Провода заземления должны находиться в безопасности для обеспечения безопасности.
Технические характеристики выдерживаются на не меньшем уровне, чем в фазных проводах.
Если изоляция недостаточна, это может привести к коррозии. Она возникает при воздействии на металл воды и кислорода, потому что без изоляции и в среде с повышенной влажностью риск подвергнуть проводку окислению увеличивается. Необходимо брать кабели с небольшим запасом, нельзя укладывать их внатяг — при воздействии разных температур металл может как сжиматься, так и расширяться.
Другие заземления
Помимо специальных медных кабелей использование и других вариантов. Заземление может быть и в едином кабеле с фазой. Провод для заземления может идти к металлоконструкциям в здании, к арматуре (в здании или подвалах), к электрощиту (со специальными отверстиями).
Помимо вышеперечисленных способов, можно крепиться и к иным проводникам. Основным требованием будет соответствие технических характеристик с вышеперечисленными механизмами, а так же невозможность случайного разрыва цепи.Проводник должен быть защищен от внешнего воздействия, в том числе механических повреждений и попадания жидкости.
Есть ограничения в реализации таких кабелей. Основные требования сводятся к запрету заземления в проводники, которые используют жидкости (например, водопровод, канализация). Так же, категорически запрещается это делать в трубах, предназначенных для транспортировки взрывоопасных и легковоспламеняющихся жидкостей. Это касается и газа. Еще одним моментом является запрет на использование свинцовых оболочек, гофры из металлов и прочих элементов, которые проводят электричество.
Медные проводники ограничены в сечении (кв. Мм), если они не являются основным проводом в проводке, не используются под общей изоляцией с фазой.
Ограничение в сечении таких проводов следующее:
При наличии защитных элементов, которые сохраняют кабель от механических воздействий, сечение заземления должно быть 2,5 кв. мм.
При отсутствии защитных элементов — 4 кв. мм.
Если используются алюминиевые проводники, сечение провода для заземления должно быть не меньше 16 кв.мм включительно.
Продукция и ее выбор
При выборе кабеля для заземления системы факторов. Но для большего ускорения существуют системы стандартов. Они нужны в первую очередь для грамотного подбора распределительные шкафы и прочее электрооборудование. Для этого достаточно знать, каким кодом заземления и другими обозначены в схеме. По стандарту провода заземления окрашены в желто-зеленый цвет, условное обозначение — РЕ .
Иногда продавцы пытаются продать трехжильные кабели, которые не соответствуют принятым стандартам. Конечно, они намного дешевле отдельных, но существует большой риск появления аварийных ситуаций.
Технические обозначения стандартизированы. Разве что китайские провода могут иметь свои собственные обозначения. В Европе и России следующие:
NYM — кабель имеет желто-зеленый цвет, а также усиленную изоляцию.Предназначены не только для дома, но и для помещений, используются горючие и взрывоопасные смеси. Так же, применяемые в местах с повышенной влажностью или с резкими перепадами температуры. Например, баня, погреб.
Плоский кабель с маркой ВВГ . Заземление установлено в центральной жиле. За счет своей конструкции облегчает монтажные операции в квартире или жилом доме. К ним можно купить гофру защитного типа. Такое изделие будет крайне устойчиво к механическим повреждениям.
НГ . Такая маркировка говорит о том, что изоляция выполнена из негорючего состава (полимера). Если есть маркировка LS, то это означает, что в случае горения изоляция выделяется наименьшее количество дыма и просто плавиться. Если же Вам надо максимально обезопасить провода, даже от воздействия прямого огня, то ищите маркировку FRLS.
ПВ-3 . Кабель заземления с изоляцией, служит для прокладки вне основной схемы. Состоит из перекрученных медных жилок.

Заключение
При подборе проводов заземления стоит обращать внимание на сечение и соответствие уже существующей сети. В случае прокладки новой нужно согласовывать все монтажные моменты, опираясь на техническую документацию. При выборе проводов под нестандартные условия монтажа лучше покупать защитные кабели с прослойкой дополнительной изоляции.
В любом случае всегда можно воспользоваться специальной гофрой для защиты от повреждений, как механических, так и воздействия окружающей среды.Если вы не уверены, что в своих силах, так как монтаж такой продукции требует навыков, обратитесь к специалистам, которые помогут вам с подбором, так и с монтажом и вводом в эксплуатацию.
Какой провод использовать для заземления
Заземлением называется соединение элементов электросистемы с землей, она создается в целях безопасности на случай внезапного выхода оборудования из строя. Для соединения с заземлением нужен специальный проводник с определенными эксплуатационными характеристиками.Заземляющий электрошнур имеет маркировку, отличительный цвет. Он не используется при использовании любых изоляционных материалов.
На фото провода заземления. Они всегда выпускаются двухцветными: с одной стороны окрашены в желтый цвет, с другой — в зеленый. По этим отличительным признакам они легко узнаваемы в распределительных устройствах.
Краткое содержимое статьи:
Правила выбора заземляющего кабеля
Сечение проводов заземления — это диаметр металлической начинки или жилы.Она должна обладать пропускной способностью, напряжением тока от фазы.
При подключении к фазовому проводу с сечением до 166 мм принято заземление такой же толщины. Свыше 16 мм — не менее ½ сечения провода, идущего от фазы.
Примеры:
если водонагреватель подключается 4 мм проводом, толщиной жилы заземления этого устройства будет такой же;
если проводник тока имеет сечение 16 мм, то жила заземления должна быть равна 16 мм;
если от распределительного электрощита идет провод сечением до 35 мм, то жилы заземления не должны быть меньше 16 мм.
Разновидности проводников
Для проводников чаще используют алюминиевые или медные жилы. Заземляющие жилы:
оставляют неизолированными;
покрывают защитной оболочкой;
включает в себя многожильный кабель;
оформляют до самостоятельного одножильного проводника.
Маркировка
Буквенные символы указывают на материал жил. В провода с буквенными обозначениями «А» сердечники алюминиевые, если буквы нет — медные.
АА — проводник с алюминиевым сердечником и оплеткой из этого же металла;
АС — со свинцовой оплеткой;
Б — провод с влагозащитой;
Бн — влагозащита невоспламеняемая;
В — провод покрыт полихлорвиниловой оболочкой;
Г — кабель без оболочки;
К — контрольный кабель в обмотке из проволок
НР — провод в невоспламеняющейся резиновой оболочке;
Р — провод изолирован резиной.
Маркировка проводов заземления содержит цифры, они указывают на число жил. Дальше через знак «х» указывается сечение провода.
Цвет
Расцветка заземляющих одножильных и многожильных проводов должна быть одинаковой. Она регламентирована правилами электромонтажа. Когда заземление проводится самостоятельно, и провод подбирается без учета цвета, у контакта его обматывают двухцветной желто-зеленой изолентой или однотонной зеленой.
В домах старого типа, построенных до утверждения правил, цвета проводов заземления могут быть любыми. В электрораспределительных устройствах и щитках они бывают синими, красными, черными, никакими опознавательными знаками раньше не делали.
Сложно бывает определить нудную жилу в общем кабеле. В этом случае возникает резонный вопрос: как определить провод заземления.
При однофазном подключении, такое делали в панельных и кирпичных многоквартирных домах, провоз заземления находят с помощью индикатора.Если он загорелся, это фаза, проводник с током. Если нет — это ноль или заземление.
Когда заземление в трехжильном проводе, используйте мультиметр. Его одним контактом подцепляют к фазе, другим испытуемому проводу. Если на шкале прибора стрелка будет меньше 220 в, это можно подключить к заземляющему контуру.
Часто бывшие проводники
В современном кабеле NYM заземляющий провод легко найти по стандартному желто-зеленому цвету. Такие провода очень надежны, удобны в электросетях, они рассчитаны на большую мощность, для заземления зданий. Каждая медная жила изолирована отдельно в промежуточную оболочку.
Кабель ВВГ состоит из медных скрученных проводов, покрытой цветной оболочкой. Сверху этот электрошнур защищен броней, покрытой стекловолоконной оплеткой. Для пожаробезопасности она пропитывается битумом. Количество жил в таком кабеле рассматривается от одной до пяти.
По цвету индивидуальной оболочки проводов заземляющий кабель находится сразу.
ПВ-6 — тонкий медный проводник, покрытый поливинилхлоридом. Он обладает большой гибкостью и удобен при электромонтаже в квартирах и жилых домах. Часто используется для заземления, несмотря на то, что не имеет специальной расцветки. Провод устойчив к высоким температурам, влаж.
Нужный цвет имеет провод с маркировкой ПВ-6-Зп. Он используется при повторении многоквартирных домов и объектов разного целевого назначения.
Провод ESUY используется в энергосистемах небольшой мощности, работающих под постоянной нагрузкой.Удобен при установкеже защиты на случай короткого замыкания. Это легкий, гибкий электрошнур в прозрачной плотной оболочке, защищающих сердцевину от механических повреждений и воздействия агрессивных сред. Он используется как кабель заземления, поэтому на нем нет маркировки номинального напряжения.
Фото проводов для заземления

<noscript><img src='/800/600/https/elex-group.ru/upload/iblock/869/8694aec485f7c0208f6791ed1889af30.jpg' style='float: right;' /></noscript> youtube.com/embed/wVIn0ag0_iY?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>

Вам понравилась статья? Поделитесь;)

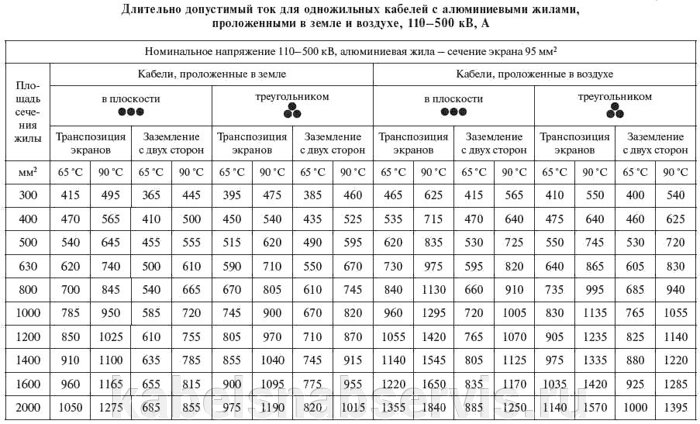

Как правильно выбрать сечение заземляющего проводника?
2020-08-28 11:50:45 1

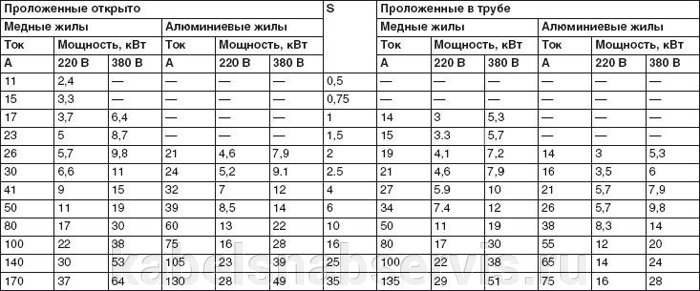

Важным этапом является выбор сечения этого компонента. Ориентироваться нужно на требования ПУЭ для сечения заземляющего проводника по заземляемого оборудования. Таблицу соответствует для проводников из одинакового материала смотрите ниже.
Сумма сечения фазных проводников, мм2 Наименьшее сечение защитных проводников, мм2
S <= 16 S
16 < S <= 35 16
S > 35 S /2
Пример можно привести следующий. При однофазном подключении дома а люминиевым проводом 16 мм. кв. и проводник должен быть 16 мм.кв. Но так как для этих целей этот материал не очень подходит, то используют медь или сталь. При этом площадь медного проводника должна быть не менее 10 мм. кв., а стального 25 мм. кв. При трехфазном подключении, например тремя медными проводами по 10 мм.кв каждый, нужно суммировать площадь сечений, получаем показатель 30 мм. кв. Для него потребуется проводник: либо 16 мм.кв. из меди, либо 25 мм. кв. из алюминия и 35 мм. кв из стали.
Материал проводника Минимальное сечение проводника, мм2
Сталь 100
Оцинкованная сталь 75
Медь 50
№ Наименование Стоимость, грн
1 Заземление квартиры, частный дом, коттеджа, квартиры от 3400,00
2 Заземление завода, офиса, цеха, АЗС и других объектов от 5400,00
3 Заземление АТС и серверных от 6900,00
2.1.62 Изолирующие накладки перед использованием следует обтереть от пыли и проверить отсутствие трещин, нарушений лакового покрова, разрыва других повреждений поверхности Изолирующие накладки следует оберегать от увлажнения и загрязнения.
2.1.64 Разрешается использовать инструмент с изолирующими рукоятками изготовленный только в соответствии с требованиями ГОСТ 11516-79 Изолирующие рукоятки должны быть выполнены в виде чехлов или неснимаемого покрытия из влагостойкого, маслобензостойкого, нехрупкого электроизоляционного материала с упорами со стороны рабочего органа Изоляция должна покрывать всю рукоятку , ее длина должна быть не менее 100 мм до середины упора Изолирующие рукоятки как на поверхности, так и в толще изоляции не должны иметь раковин, сколов, вздутии, дефектов
2.1.82 Переносные заземления состоят из зажимов для присоединения заземляемым проводом, заземляющего проводника для заземления и закорачивания между собой токоведущих частей всех фаз установки и наконечника или струбцины для присоединения к заземлению или заземленным конструкциям Допускается применение отдельного переносного заземления для каждой фазы
1 Они должны быть выполнены из голого гибкого медного многожильного провода и иметь сечение, удовлетворяющее требованиям термической стойкости при однофазных и междуфазных коротких замыканий, но не менее 25 мм2 в электроустановках напряжением 1000 В и не менее 16 мм2 в электроустановках до 1000 В. Для расчета принятия допустимых заземлений на нагрев токами короткого замыкания рекомендуется пользоваться следующей упрощеннойлой
.
Smi№ = Iуст √tф / 272
тде Smi№ — минимальное сечение провода Iуст — наибольший установившийся тек короткого замыкания, tф — фиктивное время
В практических целях для того, чтобы быть приемлемым, определенное по наибольшей выдержке времени основной релейной защиты для данной электроустановки При больших значениях тока короткого замыкания, когда термическая стойкость одинарного заземления оказывается недостаточной, допускается наличие нескольких заземлений
2 Конструкция зажимов для присоединения закорачивающих проводов к шинам должна быть такая, чтобы при прохождении тока короткого замыкания переносное заземление не могло быть сорвано с места динамическими силами.Зажимы снабжаются приспособлением для присоединения их наложение и снятие с токоведущих частей при помощи штанги для заземления Гибкий медный провод должен присоединяться к зажиму непосредственно или с помощью надежно спрессованного медного наконечника. гибкой стальной проволоки Медный провод рекомендуется помещать в прозрачную гибкую оболочку для жиления провода от механических повреждений
3 Наконечник на проводе для заземления должен работать в виде струбцины или соответствовать конструкции зажима (барашка), служащего для подключения к заземляющему проводу или конструкции
4 Элементы переносного заземления должны быть прочно и надежно соединены путем опрессовки сварки или болтами с предварительным лужением контактных поверхностей Применение пайки запрещается
2. 1.84 Переносные заземляющие устройства, применяемые для заземления проводов ВЛ, можно присоединять к конструкциям металлической опоры, заземляющему списку на деревянных опорах или специальному временному заземлителю
2.1.85 Сечение провода переносного заземления, применяемого в испытательных устройствах должно быть не менее 4 мм2, используемое для заземления изолированного от опор грозозащитного троса линии электропередачи а также передвижных установок (лабораторий, мастерских и т п) — не менее 10 мм2 по условиям механической прочности
2.1.86. При переносном заземлении необходимо указать его номер и сечение заземляющих проводов. Эти данные выбраны на бирке, закрепленной на заземлении либо на струбцине (наконечнике)
2.1.87 Каждое переносное заземление должно быть осмотрено не реже 1 раза в 3 месяца, а также перед употреблением и в тех случаях, если оно подверглось воздействию токов короткого замыкания
При разрушении контактных соединений, снижении механической прочностиников, расплавлении их, обрыве более 5% жил и т. п. переносные заземления следует изъять из употребления
Оградительные устройства и диэлектрические колпаки
2.1.88 Оградительные устройства применяют для предохранения работающих от случайного приближения к опасным положениям к токоведущим частям, находящимся под напряжением, а также для преграждения входа на участки распределительных устройств К оградительных устройств устройства защиты щиты
2 .1.89 Щиты следует изготавливать из сухого дерева, пропитанного олифой и окрашенного бесцветным лаком, или из прочного электроизоляционного материала На них укрепляют плакаты по технике безопасности или делают надписи в соответствии с ПТБ при эксплуатации электроустановок Конструкция щита должна быть прочной, удобной, исключающей возможность его коробления и опрокидывания, чтобы его мог переносить один человек Высота щита должна быть не менее 1,7 м, расстояние от нижней кромки до пола — не более 10 см
2.1.90 Щиты необходимо установить так, чтобы они не препятствовали выходу персонала из помещения в случае возникновения опасности
2 1 91 Соприкосновения щитов с токоведущими частями, находящимися под напряжением, не допускается расстояние от щитов, ограждающих рабочее место, до токоведущих, находящихся под напряжением, соответствует приведенному в ПТБ эксплуатации электроустановок
2. 1.92 У щитов при осмотрах перед применением проверяет прочность соединения частей, их устойчивость и прочность деталей, предназначенных для надежной установки или крепления ограждения
2.1.93 Колпаки надевают на ножи однополюсных разъединителей для предотвращения их применения. основных средств защиты У колпаков 1 раз в 12 мес следует проверять отсутствие разрывов, трещин, посторонних включений и других повреждений поверхности
Плакаты и знаки безопасности
2.1.94 Плакаты и знаки безопасности должны применяться для запрещения действия коммутационных аппаратов, при ошибочном включении может быть подано напряжение на место работ, для предупреждения опасности приближения к токоведущим частям, для разрешения действий определенных действий Правила предписывают и предписания
, предписывающие предписания
.
2 1 95 По характеру применения плакаты и знаки могут быть постоянными и переносными
Постоянные плакаты и знаки рекомендуется изготовить из электроизоляционных материалов (текстолита гетинакса, полистирола и др), а на бетонные и металлические поверхности (опоры ВЛ, двери камер и т д) — наносить красками с помощью трафаретов Допускается установка плакатов и плакатов изготовлять из электроизоляционных материалов (пластмассы, картона) Для открытого электроустановок допускается применение переносных плакатов и знаков из металла
Перечень, размеры, форма, места и условия применения плакатов и знаков приведены в приложении 7
2. 2 Средства индивидуальной защиты
Защитные очки
2.2.1 Защитные очки для защиты глаз твердых частиц при обработке металла и других материалов, брызг расплавленной мастики, щелочи, электролита, красок, искр и брызг металла при перегорании предохранителей, от светового воздействия или пламени газовой горелки при сварочных работы и т п
2.2.2 Защитные очки должны отвечать в зависимости от требований соответствующих стандартов и.Технические условия (ГОСТ 12.4.003–80, ГОСТ 12. 4. 013–75 и др)
В случае применения очков с запотевающими стеклами продолжительной работы их внутренних поверхностей смазывать специальным составом, предохраняющим стекло от запотевания
Рукавицы
2.2.3 Рукавицы предназначены для защиты рук от искр, брызг раславленного металла, окалины, высоких температур, нефти, щелочей, кислот, воды, механических воздействий
2.2.4 При работах с расплавленным металлом, кабельной мастикой необходимо применять рукавицы, изготовленные из трудновоспламеняемых тканей — асбеста, слилка и др
2. 2.5 Рукавицы изготовляют в соответствии с требованиями ГОСТ 12.4.010—75
.
Рукавицы выпускаются с наетрочным, втачным напалком, с напалком, цельнокроенным с нижней частью рукавицы, с напалком, расположенным сбоку по перегибу рукавицы, с двумя напалками, удлиненными крагами, стягивающими у запястья эластичной лентой, и четырех размеров Рукавицы имеют усилительные и защитные накачки Длина рукавиц с крагами должна быть не менее 420 мм во избежание затекания расплавленного металла, мастики и других веществ рукавицы должны плотно облегать рукава
Противогазы, респираторы
2.2.6 Противогазы (например, ПШ 1, ПШ 2) предназначены для защиты органов дыхания при работе в условиях недостатка кислорода или очень высокой загазованности от отравления газами, образующимися при авариях в результате расплавления металла и горения электроизоляционных материалов в закрытых распределительных устройствах
2.2.7 При сварочных работах для защиты от сварочных аэрозолей применяютрующие противоаэрозольные респираторы (У 2к Ф 62Ш и др)
2. 2.8 Гражданскими противогазами фильтрующего действия (например, ГП 5) разрешается использовать только с гопкалитовым патроном, защищающим от окиси углерода Гопкалитовый патрон разрешается применять при температуре не ниже 6 ° С, при более низкой температуре его защитные свойства утрачиваются
2.2.9 Противогазы и респираторы следует изготовлять и эксплуатировать в соответствии с требованиями ГОСТ и технических условий
.
2.2.10 Персонал должен быть обучен пользованием противогазом и респиратором постоянно находились под контролем помощников, находящихся вне опасной зоны и способных в случае необходимости им помощи Респираторы предназначены для индивидуального пользования, передача респиратора другому лицу может (быть разрешена только после дезинфекции
Каски
2.2.11 Каски предназначены для защиты головы от механических повреждений, атмосферных осадков. , туннелях, а также выполняющий ремонтные работы на ВЛ.
2.2.12. Каски необходимо изготовлять в соответствии с требованиями ГОСТ 12. 4.091—80; ГОСТ 12.4.087—80 и технические условия. Каски в зависимости от назначения выпускают несколько типов козырьком и полями, фародержателем, съемной пелериной для работ в местах с капежом воды, теплым подшлемником для работ в зимний период. Все детали каски не должны иметь острых Кромок, краев и выступов. Каска должна быть снабжена подбородным ремнем. Материал каски не должен давать искры при ударе по металлическим предметом. Корпус каски должен быть без сквозных токопроводящих деталей, обеспечивающий защиту от электрического тока в электроустановках напряжение »до 1000 В.Наружная поверхность корпуса каски должна быть ровной, гладкой, без трещин и пузырей.
Предохранительные монтерские пояса и страховочные канаты
2.2.13. Предохранительные монтерские пояса предназначены для обеспечения безопасности при верхолазных работах на воздушных линиях, электрических станциях и подстанциях, распределительных устройствах. Пояса должны соответствовать требованиям ГОСТ 14-185-77. ГОСТ 6718-77.
2.2.14. Применять предохранительные монтерские пояса со стропом из технических капроновой ленты или аналогичного материала.При сварочных работах, проводимых со снятием напряжения на токоведущих частях или без снятия напряжения на токоведущих частях следует применять предохранительный пояс со стропом из цепи.
2.2.15. Карабин пояса должен закрываться на замок и иметь стопорное приспособление.
2.2.16. Пояс, подвергшийся динамическому рывку, необходимо изъять из эксплуатации.
2.2.17. Страховочный канат дополнительная дополнительная мерой безопасности. Использование им обязательно в тех случаях, когда место работы находится на расстоянии, не позволяет закрепить стропом предохранительного пояса за конструкцию оборудования.Для страховки применяют хлопчатобумажный канат диаметром не менее 15 мм и длиной не более 10 м или канат из капронового плетеного фала. Разрывная статическая нагрузка каната должна быть не ниже 10000 Н (1000 кгс) *. Узел крепления страховочного каната к кольцу пояса показан на рис. П8.1. Страховочные канаты могут быть оснащены карабинами.
Проводное заземление
Для полноценного функционирования защитной системы, снижается при аварии уровень до безопасного, используется соответствующее заземление.Его выбирают по материалу, площади сечения и другим параметрам, которые регламентированы действующими нормами. В этой статье будут рассмотрены вопросы выбора таких изделий для бытовых сетей 220 В, их монтажа и эксплуатации.
Провод заземления с комплектом монтажных деталей
Критерии и ограничения
Чтобы не ошибиться при комплектации электротехнического проекта, используйте положения «Правил устройства электроустановок» (в дальнейшем «ПУЭ» или «Правила»). В настоящее время действует седьмая версия издания нормативных актов.Она утверждена министерством энергетики России приказом от 08.07.2002 г.
Для исключения сомнений в любой момент можно обратиться к первоисточнику, проверить новейшие изменения в законодательстве. На практике применяют следующие правила для определения, какой кабель системы заземления можно использовать для оснащения дома по площади в разрезе. Для использования используйте сечение фазного проводника имеющейся сети питания ( S ) в мм ²:

S — при площади проводника меньшей, или равной 16 мм ²;
16 мм ² — если сечение фазного проводника больше 16 мм ², но меньше или равно 35 мм ²;
S / 2 — при площади, превышающей 35 мм ².
Таким образом, если электрическая проводка дома площадью 20 мм ², то подойдет кабель системы заземления сечением 16 мм ².

Эти нормативы применяют в тех случаях, когда фазный и защитный проводники изготовлены из одинаковых материалов.
Чтобы сделать более точный расчет, используйте специальную формулу. Она пригодна для действий, когда время отключения защитного автомата меньше или равно 5 с:

/ k , где используются следующие обозначения:

S — сечение, которое должно иметь заземление системы в мм ².
I — ток, который проходит через заземляющий проводник при коротком замыкании. Его величина должна быть достаточна для срабатывания автоматического устройства отключения питания за время, не превышающее пяти секунд.
t — это время в секундах, которое нужно автоматическому защитному устройству для прерывания электрической цепи питания.
k — комплексный коэффициент.
Точное значение последнего берут из таблиц 1.7.6., 1.7.7., 1.7.8. и 1.7.9. ПУЭ. Он рассчитывается с учетом того, какой материал для изготовления проводника, в какую оболочку заключен кабель системы заземления. Имеет значение также, какие предполагаются начальные и конечные температуры.
Например, если используется медный заземляющий многожильный кабель, то для разных оболочек надо использовать следующие добавочные коэффициенты.

Таблица зависимости комплексного коэффициента от температуры и материала кабеля
2
Темп. нач., ° C Темп. кон., ° C Комплексный коэффициент k
ПВХ 70 160 115
Резина (бутиловая) 85 220 134
90 250 143

Если результат вычисился меньше типового размера, выбирают кабель заземления с ближайшим большим сечением.
Особенности монтажных операций
В ПУЭ отдельно рассмотрена ситуация, когда заземляющий провод не изолирован, а прокладывается он так, что поблизости находятся металлические изделия. Это возможно при использовании монтажных лотков из металла, если рядом расположены проводящие детали каркаса дома. При достаточной близости даже сравнительно небольшое напряжение 220 V способно создать искры. Они, в свою очередь, могут разрушить полимерный изоляцию фазных проводов.
Чтобы обеспечить высокий уровень безопасности, в таких случаях изолирован защитный кабель. Диэлектрические параметры его изолирующего слоя не должны быть хуже, чем в непосредственной близости фазных проводов.
Также проверить дома линию прокладки с учетом предотвращения следующих негативных факторов:

При качественной изоляционной оболочке металлический проводник будет плохо защищен от разрушительных процессов окисления.Коррозия возникает при наличии кислорода и воды.
Если заземляющий защитный проводник устанавливается рядом с трубопроводом, рельсовыми путями, в других местах, где возрастает риск механических повреждений, его надо защитить дополнительно, либо выбрать другой маршрут.
При жестком режиме проверяют совместимость линии прокладки и размещения швов, предназначенных для компенсации изменений размеров при повышении / снижении температуры.При необходимости изготовления длины проводника, применяют другие конструкторские решения для целостности электрической цепи.
Прокладка заземления выполняется с учетом конструкции конструкции строения.
Иные варианты заземления
Выше описан один из вариантов подключения оборудования к системе заземления дома. В качестве проводников можно использовать не только специализированный медный кабель. Правила допускают применение следующих инженерных решений:

провод, который находится в единой изоляционной оболочке с фазной линией;
металлические защитные слои шинопроводов;
части конструкций зданий, арматуру в железобетонных изделиях;
лотки, в которых проложены сети питания.

Последний вариант допустимо применять, если такое целевое назначение предусмотрено заводом-устройством. Соответствующие записи присутствуют в официальных инструкциях, в сопроводительной технической документации.
Присоединение проводника заземления к целостности цепи
Проводники других элементов их положения, если они соответствуют требованиям к целостности цепи, а электротехнические параметры не хуже, чем в рассмотренных выше примерах. В Правилах уточнения требований. Механические и другие внешние воздействия на поверхность. Должны быть установлены меры, препятствующие демонтажным работам, способным случайно прервать электрический контакт в цепи заземления.
Категорически не разрешено использовать для таких задач:

Металлические трубы водоснабжения, если в наличии имеются системы решений из диэлектрических материалов.
Трубопроводы систем отопления, канализации, газоснабжения. Иные элементы, использующиеся для транспортировки взрывоопасных соединений и химических веществ.
Оболочки из свинца кабельной продукции, металлические гофры, тросы, использующиеся для крепления проводов.
. от механических воздействий — 2,5;
защитные конструкции отсутствуют — 4.
При использовании алюминиевого проводника, изготовленного из менее прочного, по сравнению с предыдущим примером металла, в корпусе отдельной прокладки сечение сечение равно равно или более 16 мм ².
Кабельная продукция и ее выбор
Выше были рассмотрены критерии выбора подходящей продукции, которые должны быть рассмотрены при создании прокладки заземления дома. Для ускорения идентификации при проверках, облегчения монтажа коммутационных шкафов и другого стационарного оборудования специальная система стандартов. Кабель заземления соответствующим вводным данным этой статьи, обозначается на схемах буквами PE. Желто-зеленый цвет (чередующиеся полоски) должна иметь его изоляцию.
Наличие цветовой маркировки упрощает монтаж
Определенные правильные выводы можно сделать даже при визуальном изучении ассортимента магазина. Если это желто-зеленый кабель, значит, он подойдет для создания системы защитного заземления дома.

Некоторые продавцы для удешевления проекта предоставляют недорогие изделия типа ППВ, с тремя жилами. Цветовые обозначения там не соответствуют требованиям ПУЭ.
При таком выборе возрастает вероятность ошибок в процессе монтажа. Повреждение дорогостоящего оборудования после включения питания, нивелирует подобное чрезмерно «рациональное» использование денежных средств.
В следующих списках параметров подходящих видов кабельной продукции:

NYM — здесь есть желто-зеленый кабель, поэтому ошибки при надже исключены. Дополнительный толстый внешняя изоляция позволяет использовать изделие даже во взрывоопасных помещениях.Дома такие изделия можно использовать при прокладке линий в подвале, гараже, в комнате отдыха сауны, в других местах, где не исключены перепады обл и температуры.
Желто-зеленый кабель установлен центральной жилой в марке ВВГ. «Плоская» конструкция облегчает выполнение монтажных операций дома. Если необходимо, то приобретают изделие со слоем бронирования. Оно устойчиво к механическим воздействиям.
Когда в названии есть буквы «НГ», это значит, что использовано негорючий полимер.Оболочка «LS» выделяет минимум дыма при горении. «FRLS» — сохраняет стойкость даже при воздействии открытого пламенем.
