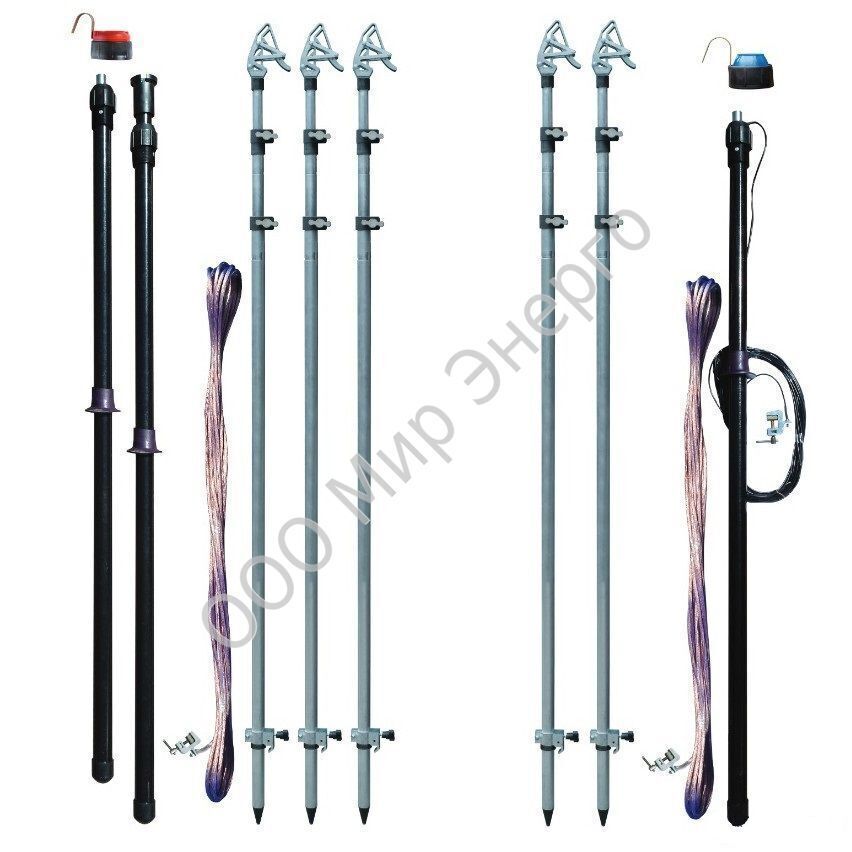

Штанга для установки переносного заземления: Переносное заземление – назначение и установка. Устройство переносного заземления

Содержание

Переносное заземление – назначение и установка. Устройство переносного заземления

Думаю, с понятием заземления на бытовом уровне знакомы все. А вот что такое переносное заземление в электроустановках знакомо не каждому. Относительно правил охраны труда при выполнении работ в электроустановках необходимо выполнять определенные меры подготовки рабочего места. С помощью данного средства обеспечивается защита и безопасная работа персонала на токоведущих частях оборудования.

Я не зря назвал переносное заземление «средством», так как оно является дополнительным средством защиты в электроустановках.

Приветствую всех друзья на сайте Электрик в доме. Сегодня мы с Вами разберем из чего состоит переносное заземление (ПЗ), где применяется, как его правильно устанавливать и снимать.

Назначение переносного заземления

Давайте сначала разберем для чего оно необходимо. Как я уже сказал оно для электробезопасности работающих, при выполнении работа на отключенном оборудовании или на оборудовании без напряжения, но которое находится под действием наведенного напряжения.

В чем заключается электробезопасность? Ведь по сути это голый медный провод, соединяющий токоведущие части (шины, провода, шлейфа) и контур заземления. Электробезопасность заключается в защите человека от ошибочной или случайной подачи напряжения на рабочее место, а также защищает от наведенного напряжения.

Если на рабочее место ошибочно будет подано напряжение, за счет установленного переносного заземления произойдет короткое замыкание и отключение оборудования со стороны источника питания.

Не верьте тому, кто говорит, что переносные заземления устанавливаются, только если в электроустановках нет стационарных заземляющих ножей. Также в некоторых случаях ПЗ защищает от действий наведенного напряжения и согласно правил ДОЛЖНО устанавливаться непосредственно на рабочем месте бригады.

Например, бригада по наряду допуску работает на воздушной линии 110 кВ. Рядом с рабочим местом бригады проходит еще одна линия, которая находится под напряжением. Хотя выведенная в ремонт линия и заземлена с двух сторон (на питающих подстанциях) но участок на месте работ будет под действием наведенного напряжения близи проходящей линии. В таком случае непосредственно на рабочем месте также должно

устанавливаться переносное заземление. И это лишь единичный пример.

Переносные заземления которые используются в электроустановках должны соответствовать требованиям ГОСТ Р 51853-2001.

Устройство переносного заземления

Элементами переносных заземлений являются: проводники для заземления и закорачивания между токоведущими частями различных фаз электрических установок, зажимы для присоединения проводников к токоведущим частям и к заземляющему контуру, а также изолирующие штанги.

Для изготовления заземляющих и закорачивающих проводников используется многожильный гибкий голый провод из меди. Своевременно обнаруживать повреждение жил проводника, уменьшающего его расчетное сечение и приводящего к пережиганию током короткого замыкания, можно только с использованием неизолированных проводов для заземляющих проводников.

Допускается размещать медный проводник в прозрачную оболочку или ПВХ пластика. Размещение провода в прозрачной оболочке гибкой формы позволит защитить его жилы от повреждений механического характера.

Выполнение переносных заземлений производится в качестве трехфазных или однофазных. С помощью трехфазных закорачиваются все три фазы и заземляются с общим заземляющим проводником, с помощью однофазных заземляются токоведущие части каждой в отдельности фазы. Переносные заземления однофазного типа используются в электрических установках с напряжением 110 кВ и выше, в связи с большими расстояниями между фазами и наличием чрезмерно длинных и тяжелых закорачивающих проводников.

Механизм зажимов для присоединения проводников делает возможным их надежное и прочное закрепление на токоведущих частях через специальную штангу для установки заземления. Присоединение закорачивающих проводников к зажимам осуществляется без переходных наконечников. Обусловлено данное требование тем, что в наконечниках могут иметься тяжело обнаруживаемые неудовлетворительные контакты, которые выгорают при протекании тока короткого замыкания.

Для выполнения соединения между закорачивающими проводниками трехфазного заземления и соединения их к заземляющему проводнику используется простое и надежное опрессовкой или сваркой. Выполнение болтового соединения требует не только соединения болтами, но и пропаивания (лужение) концов медной оплетки припоем. При этом не может допускаться соединение только пайкой, так как температура нагрева заземлений при протекании тока достигает сотен градусов, что влечет за собой расплавление припоя и нарушение соединения.

Конструкция зажимов, с помощью которых закорачивающие провода ПЗ подключаются к шинам должна быть такой, чтобы при протекании тока КЗ переносное заземление не могло быть сорвано с места присоединения никакими динамическими силами.

Чтобы защитить провода от возможного переламывания в местах присоединения их помещают в оболочку в форме пружин из гибкого стального провода.

Требования к переносным заземлениям

Термическая и динамическая устойчивость переносных заземлений к току короткого замыкания является основным требованием, предъявляемым к ним.


Зажимы, используемые для закрепления проводников на токоведущих частях, делаются такими, которые невозможно сорвать никакими динамическими усилиями. Также зажимы должны обеспечивать чрезвычайно надежный контакт, а иначе они перегреются и обгорят при коротком замыкании.

Поскольку результатом протекания тока короткого замыкания становится сильный нагрев закорачивающих проводников, они должны характеризоваться достаточной термической устойчивостью. Благодаря этому они останутся целыми за время отключения релейной защитой участка установки, на который подано напряжение и который закорочен с помощью ПЗ. Необходимо учитывать, что температура плавления меди составляет 1083 градусов Цельсия.

Нагрев и обрыв проводников может привести к появлению на их концах рабочего напряжения электроустановки, поэтому достаточно важным фактором является устойчивость проводников к высоким температурам.

Каждое переносное заземление должно иметь обозначенный на нем номер и сечение заземляющих проводов. Выбиваются такие данные на бирке, которая закреплена на заземлении, либо на наконечнике (струбцине).

Какое сечение провода должно быть для ПЗ

При изготовлении проводов для заземления и закорачивания используются гибкие медные жилы. Поперечное сечение таких проводов должно удовлетворять одному основному требованию - термической стойкости при трехфазном коротком замыкании, и составлять:

  1. - в электрических установках напряжением до 1000 В – НЕ МЕНЕЕ 16 мм2;
  2. - в электрических установках напряжением выше 1000 В – НЕ МЕНЕЕ 25 мм2.

Применение проводников меньше данных сечений запрещено.

Определение сечения проводов переносных заземлений, на основании требований термической стойкости для электрических станций, подстанций и линий электропередачи, должно допускаться при следующих температурах: +850 градусов Цельсия – конечная, +30 градусов Цельсия – начальная.

Проводники переносных заземлений для электроустановок напряжением от 6 до 10 кВ при существенных показателях токов короткого замыкания имеют очень большое сечение (120 - 185 кв.

мм.), являются тяжелыми и ими сложно пользоваться. В этих случаях разрешается использование двух и более переносных заземлений, посредством их параллельной установки одних вблизи других.

Расчет сечения проводников в сетях с заземленной нейтралью осуществляется по току однофазного короткого замыкания. Что касается систем с изолированной нейтралью, то здесь станет достаточным обеспечение термической устойчивости при двухфазном КЗ.

Чтобы выполнить расчет сечения проводников для переносного заземления можно воспользоваться одной из формул:

где Iуст - ток короткого замыкания, протекающий через ПЗ, Ампер; tср – время отключения (срабатывания) релейной защиты, сек.

Правила установки переносных заземлений

Установка переносных заземлений осуществляется на токоведущих частях с любой стороны участка электроустановки, который отключается для производства работ.

В случае разделения участка, на котором производятся работы, с помощью коммутационного устройства (выключателя, разъединителя) на части или при работе нарушении целости токоведущих частей участка (снятии части проводов и т.

п.) и одновременном появлении опасности возникновения наведенного напряжения от соседних линий, на каждом отдельном участке должна осуществляться установка отдельного заземления.

При установке переносных заземлений на токоведущие части используется изолирующая штанга. С ее помощью струбцина ПЗ надежно фиксируется на токоведущей части. Изолирующая штанга может быть как встроенной и составлять одно целое с зажимом, так и съемной для поочередного наложения ПЗ на каждую фазу.

Заземляющий проводник необходимо присоединить к заземленной конструкции или заземляющей шине, а после этого проверить отсутствие напряжения на токоведущих частях с помощью указателя напряжения. Далее через использование штанги зажимы заземления нужно поочередно накладывать и закреплять на токоведущие части всех фаз. Выполнение зажимов может осуществляться в ручном режиме или в диэлектрических перчатках, при неприспособленности штанги для закрепления зажимов.

Установка заземления в распределительных устройствах производится с земли либо пола, или с лестницы, без поднятия на еще не заземленное оборудование.

При невозможности установки и закреплении заземления на шинах с земли или лестницы, подъем для этой цели на устройство (выключатель, трансформатор) можно осуществлять, только удостоверившись в том, что напряжение отсутствует на всех вводах.

Ни в коем случае нельзя подниматься на конструкцию разъединителя напряжением 35 кВ и выше, который находится с одной стороны под напряжением. Ведь при этом лицо, которое устанавливает заземление, может оказаться в непосредственной близости к токоведущим частям, остающимся под напряжением. Такие операции чреваты риском поражения током.

Следует учитывать возможность отсутствия наведенного напряжения на токоведущей части только в случаях присоединения к ней заземления. Следовательно, прикасания к токоведущим частям допустимо только с защитными средствами, даже после снятия заземления или после снятия заряда с токоведущей части.

Для осуществления всех операций по установке и снятию переносных заземлений применяются диэлектрические перчатки.

Снятие переносных заземлений

Согласно правил существует определенный порядок снятия заземлений который следует соблюдать. Переносное заземление вначале необходимо отсоединить от токоведущей части оборудования, а затем снять зажим с заземляющего контура. Ни в коем случае не наоборот.

В электрических установках напряжением выше 110 кВ заземления снимаются с помощью штанг, даже при возможности произведения операции по месту установки без штанги.

В электрических установках напряжением 110 кВ и ниже при снятии ПЗ допускается использовать только диэлектрические перчатки, причем, только в случаях отсутствия необходимости в том, чтобы влезать на конструкцию выключателя или разъединителя для снятия заземления.

Испытания переносных заземлений

Электрические и механические испытания переносных заземлений не проводятся в эксплуатационных условиях. Электрическим испытаниям могут подвергаться только штанги переносных заземлений.

Периодические осмотры в процессе эксплуатации могут проводиться каждые три месяца или после протекания тока короткого замыкания.

Изъятие переносного заземления из эксплуатации осуществляется в определенных случаях, таких как: разрушение или спекание проводников, расплавление контактных соединений, снижение их механической прочности, обрыв более пяти процентов жил.

Похожие материалы на сайте:

Понравилась статья - поделись с друзьями!



Изолирующая штанга: назначение, устройство, виды, испытания

В электрических установках существует ряд ситуаций, когда определенная работа выполняется непосредственно под напряжением. Сюда же относятся все манипуляции, при которых на отключенных токоведущих звеньях цепи устанавливается переносное заземление. Так как даже на отключенной электроустановке может быть наведенное напряжение, остаточный потенциал, которые несут угрозу человеческой жизни и здоровью. Поэтому среди средств для обеспечения безопасности персонала в таких ситуациях особо выделяется изолирующая штанга.

Что такое изолирующая штанга?

Изолирующая штанга представляет собой такую категорию инструмента, который позволяет изолировать работника от токоведущих элементов. Конструктивно представляет собой длинный шест из нескольких частей, размеры и отдельные элементы которых могут отличаться в зависимости от особенностей конкретного устройства или линии, для которых такая штанга применяется.

Рис.1: Работа изолирующей штангой

Назначение

В зависимости от возникающих ситуаций изолирующая штанга может применяться для решения различных задач. А некоторые модели могут комплектоваться даже набором сменных головок. На практике изолирующие штанги могут быть предназначены для:

  • Установки переносных заземлений – на обесточенных токоведущих участках для предотвращения поражения персонала электрическим током в случае неполного отключения выключателя или хотя бы одного из ножей разъединителя, от наведенного и статического потенциала.
  • Установки предохранителей – используется для электроустановок напряжением более 1кВ. При этом устанавливается специальный наконечник с мягкой прокладкой, которая предотвращает механическое повреждение колбы предохранителя.
  • Переключения разъединителей – в случае, когда конструктивное исполнение самой электроустановки позволяет производить манипуляции изолирующей штангой, может выполняться довод или включение ножей.
  • Проверки изоляции – применяется для измерения изоляции на отдельных изоляторах в гирляндах. К щупам подключаются испытательные провода от измерительных приборов. Для проверки испытательное напряжение подводится к каждой тарелке поочередно посредством перемещения изолирующей штанги. Также задействуется и для других измерений.
  • Опробования отсутствия напряжения – может использоваться вместо указателя напряжения в тех линиях, где приближение к токоведущему элементу затруднено большим расстоянием. При этом на изолирующую штангу устанавливается специальная головка, выдающая сигнал, в случае наличия напряжения в линии. Рис. 2: опробование отсутствия напряжения
  • Поиска мест ослабления крепления – изолирующей штангой можно проверить узлы фиксации шин, в случае появления дребезга, нагрева или других тревожных сигналов. При этом шина прижимается посредством металлического элемента, после чего сравнивается ее состояние.
  • Освобождения от действия тока – в случае падения провода на электроустановку или человека можно удалить его с пострадавшего посредством изолирующей штанги и отвести в сторону на безопасное расстояние. Рис. 3: освобождение от тока изолирующей штангой

Устройство

Рис. 4: Устройство изолирующей штанги

Конструктивно такое изолирующее приспособление можно разделить на три основные участка:

  • Рабочий – представляет собой металлический наконечник с различной конфигурацией, в зависимости от назначения изолирующей штанги.
  • Изолирующий – предназначен для ограждения работника от участка электроустановки под напряжением, на котором производятся манипуляции. Изготавливается из диэлектрического материала. Длина изоляционного участка должна соответствовать напряжению, для которого используется.
  • Ручка – как и предыдущий участок выполняется из изоляционных материалов, вместе они могут представлять монолитный стержень. Всегда ручка и изолирующая часть разделяются ограничительным кольцом, которое предназначено для предотвращения проскальзывания рук на опасное расстояние.

В зависимости от конкретной модели могут выделяться  монолитные, складные или телескопические конструкции. Та или иная конструкция может применяться в зависимости от необходимой длины или местных условий. В соответствии с их назначением выделяют несколько видов.

Виды

Все изолирующие штанги можно подразделить на следующие виды:

  • Оперативная – применяется для выполнения различных операций с токоведущими элементами. На практике оперативными штангами переключают разъединители, чистят изоляцию и убирают какие-либо засорители, проверяют отсутствие напряжения, меняют разрядники и т.д.
  • Измерительная – предназначена для выполнения измерений, контроля изоляторов в цепях, находящихся под напряжением. Измерительные штанги, в отличии от остальных комплектуются специальной насадкой или измерительной головкой.
  • Ремонтная – применяется для монтажа или выполнения ремонта, который осуществляется в непосредственной близи к частям, находящимся под напряжением.
  • Универсальная – позволяет решать достаточно широкий спектры задач и комплектуется набором сменных инструментов. Который применяется в зависимости от выполняемой операции. В промышленности они получили название штанги ШИУ.

Не зависимо от вида, для обеспечения заявленных изготовителем защитных параметров эти приспособения обязательно подвергаются как внешнему осмотру перед непосредственным применением, так и периодическим испытаниям на электрическую прочность.

Методика испытания

При проведении электрических испытаний на изолирующие звенья подается повышенное напряжение. Для моделей на напряжение в пределах от 1 до 35 кВ подается трехкратное линейное напряжение, но не менее 40 кВ .Для изолирующих штанг на 110 кВ и более их электрическая изоляция проверяется трехкратным фазным напряжением. Подача напряжения должна осуществляться на изолирующий участок от кольца до рабочего наконечника в течении 5 минут установкой переменного тока на 50 Гц.

Испытания оперативной штанги должны проводится не реже, чем один раз в 24 месяца, а измерительной не реже одного раза в 12 месяцев.

Требования к изолирующим штангам

Согласно установленным нормам эти приспособления должны соответствовать таким требованиям:

  • Каждая модель должна включать в себя не менее трех частей. При необходимости удлинения или складывания в составных штангах может применяться и большее число элементов, но без ущерба изоляционному промежутку.
  • Конструкция рабочего наконечника должна надежно крепиться к изолирующему элементу, не допуская шаткости или хода.
  • Наконечник должен четко захватывать элемент, для которого он предназначен – предохранители, ножи разъединителя, зажимы проводов и прочие. Запрещается использовать конкретную штангу или насадку не по назначению.
  • По отношению к защитным заземлениям, конструкция штанги должна надежно фиксировать шлейф заземления для закручивания и откручивания зажима.
  • Конструкция заземления и точки его фиксации должны предотвращать выпадение зажима, которое может произойти от динамического удара, когда они проводят ток кз.
  • Усилие, прикладываемое к ручке не должно быть более 80 Н для измерительных и не более 160 Н для всех остальных. Штангой должен оперировать один работник, только для моделей на 500 кВ и более ее раскладкой и установкой должны управлять одновременно два человека.

Правила использования

Рис. 5: как пользоваться изолирующей штангой

Для обеспечения безопасности во время каких-либо манипуляций необходимо соблюдать ряд правил. Так, в электроустановках более 1 кВ обязательно необходимо надевать диэлектрические перчатки и щиток на лицо. Так как в случае наличия напряжения на элементах электроустановки перчатки выполняют роль дополнительного защитного приспособления, призванного предотвратить попадание потенциала на человека при любых внештатных ситуациях. Сами перчатки, как и изолирующая штанга должны проверятся перед началом работы на целостность и соответствие сроков испытаний.

Если в ходе работ было повреждено лаковое покрытие на изолирующих элементах, то такую штангу необходимо изъять для ремонта. А после того как лаковый участок будет восстановлен, она должна пройти внеочередное испытание. Если же перед началом работ обнаружены трещины, сколы или более серьезные повреждения, то такое устройство должно окончательно изыматься.

Категорически запрещено выполнять какие-либо манипуляции оперативными, измерительными или контрольными штангами с лестниц, подставок и прочих конструкций, которые снижают устойчивость работника. Так как в случае, если человек оступится или пошатнется, высока вероятность того, что он упадет и может попасть под напряжение.

Следует отметить, что все изолирующие штанги периодически должны очищаться от всевозможных загрязнителей, которые могут скапливаться на их поверхности. Так как пыль, влага и прочие вещества становятся проводниками электротока. А для полых трубчатых конструкций необходимо очищать и внутреннюю поверхность, дабы предотвратить вероятность пробоя по внутренней поверхности.

Категорически запрещено выполнение работ с такими приспособлениями во время обильного дождя, выпадения снега, тумана. Так как осадки образуют проводящий слой на поверхности, который способен свести на нет диэлектрические свойства.

К месту работ телескопические и складные штанги должны транспортироваться только в сложенном состоянии. А непосредственно на месте приводиться в разложенное состояние. Перенося изолирующие штанги в пределах ОРУ и помещений с электроустановками, они должны находиться в горизонтальном положении параллельно земле. Чтобы исключить случайное касание токоведущих элементов, особенно тех, которые не соответствуют классу модели, и предотвратить перекрытие изоляционного слоя.

Из соображений безопасности запрещено наматывать на изолирующую штангу переносное заземление. Оба защитных средства должны переноситься по отдельности.

Видео по теме

Заземления переносные | Средства защиты работающих, применяемые в электроустановках | Архивы

Страница 5 из 16


Рис. 14. Переносное трехфазное заземление для ВЛ до 10 кВ.

1 — зажим пружинящий; 2 —рукоятка; 3 — бур-заземлитель; 4 — скоба для подвески; 5 — заземляющий проводник; 6 — струбцина.
Переносные заземления применяются для защиты людей, работающих на отключенных частях электроустановок, от ошибочно поданного или от наведенного напряжения. При подаче напряжения на заземленный участок возникает короткое замыкание. Благодаря этому напряжение на месте короткого замыкания снижается практически до нуля. Кроме того, срабатывает защита и отключает источник питания.

Рис. 15. Переносное заземление для BЛ до 110 кВ.

Переносные заземления состоят из проводов для заземления и закорачивания между собой токоведущих частей разных фаз электроустановки, зажимов для присоединения заземляющих проводов к токоведущим частям и наконечника или струбцины для присоединения к заземляющим проводникам или конструкциям.
Переносные заземления выполняются как трехфазными (рис. 14) (для закорачивания всех трех фаз и заземления их общим заземляющим проводником — спуском), так и однофазными (для заземления токоведущих частей каждой фазы отдельно). Однофазные заземления применяются главным образом в электроустановках 330 кВ и выше, поскольку в таких установках расстояния между фазами велики и закорачивающие проводники получились бы чрезмерно длинными и тяжелыми.

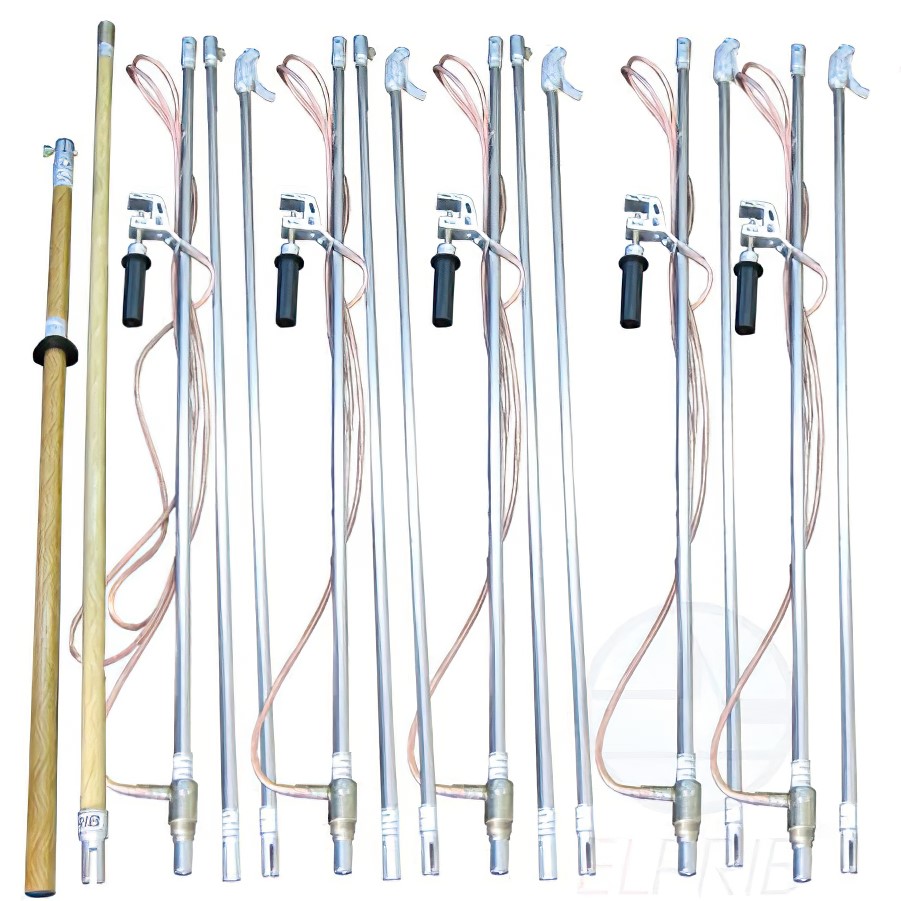

Переносные заземления применяются в комплекте со штангами для их наложения. Минимальные размеры этих штанг приведены в табл. 6.

При определении общей длины штанг для наложения заземлений следует предусматривать удобство пользования ими с пола, с земли, а на воздушных линиях — и с опор. При этом масса штанги, если работу с ней выполняет один человек, должна быть такой, чтобы наибольшее усилие на руку, поддерживающую штангу у ограничительного кольца, не превышало 157 Н (16 кгс).
Минимальные размеры штанг для наложения заземлений


Наименование штанги

Длина, мм

изолирующей части

рукоятки

Штанги для наложения заземлений в электроустановках до 1000 В

Не нормируется, определяется удобством пользования

Штанги для наложения заземлений в РУ до 500 кВ и на провода ВЛ до 35 кВ

Согласно табл. 8

Согласно табл. 8

Штанги, выполненные целиком из изоляционных материалов для наложения заземлений на провода ВЛ 110—220 кВ, в том числе штанги с дугогасящим устройством

1400

Согласно табл. 8

Штанги составные с металлическими звеньями для наложения заземлений на провода ВЛ 330—500 кВ

1000

Согласно табл. 8

Штанги для наложения заземлений на изолированные от опор грозозащитные тросы ВЛ 110—500 кВ, а также штанги для наложения заземлений в лабораториях и в испытательных установках

700

300

При большем усилии требуется участие второго лица и применение поддерживающего устройства.
Поэтому наряду со штангами, выполненными целиком из изоляционных материалов, для BЛ разработаны и применяются штанги, составленные из нескольких металлических звеньев и одного бакелитового звена. Обычно такие штанги применяются для BЛ 330 кВ и выше в комплекте с переносными заземлениями. В этих штангах металлические звенья включены в цепь заземляющего провода, что позволяет существенно облегчить заземление и получить при достаточно большой длине (до 7 м) сравнительно незначительную массу.
При пофазном ремонте BЛ 110—220 кВ, когда работы должны вестись на одной отключенной фазе, а две другие фазы находятся под рабочим напряжением, применяются штанги для наложения заземления с дугогасящим устройством, которое служит для гашения дугового разряда, возникающего при заземлении ремонтируемой фазы из-за наличия на ней наведенного напряжения. Штанга с дугогасящим устройством состоит из следующих основных частей: рабочей части с дугогасящим устройством и захватом (пантографическим или другой конструкции), изолирующей части, рукоятки и заземляющего проводника со струбциной. Размеры изолирующей части и рукоятки соответствуют приведенным в табл. 6. Сечение заземляющего проводника по условиям механической прочности не должно быть менее 16 мм2. На штанге с дугогасящим устройством необходимо обозначать рабочее напряжение линии, для которой она применяется, и номинальный ток дугогасящего устройства.
Переносные заземления должны удовлетворять следующим требованиям:
1. Они должны быть выполнены из неизолированного медного многожильного провода сечением, удовлетворяющим требованиям термической стойкости при трехфазных к. з., но не менее 25 мм2 в электроустановках выше 1000 В и не менее 16 мм2 в электроустановках до 1000 В. Если требуется увеличить сечение, применяют, исходя из удобства пользования, провода сечением 50 и 95 мм2.
Применять для переносных заземлений изолированный провод не разрешается, потому что изоляция не позволяет вовремя обнаружить повреждение жил провода, которое, уменьшая расчетное сечение, может привести к пережиганию провода током к. з.
Конструкция зажимов для присоединения закорачивающих проводов к шинам должна быть такой, чтобы при прохождении тока к. з. переносное заземление не могло быть сорвано с места электродинамическими усилиями. Зажимы снабжаются приспособлениями, позволяющими накладывать, закреплять и снимать их с шин при помощи штанги для наложения заземления. Гибкий медный провод должен присоединяться к зажиму непосредственно или при помощи надежно опрессованного медного наконечника. Для защиты провода от излома в местах присоединения рекомендуется заключать его в оболочки в виде пружин из гибкой стальной проволоки.
Наконечник на проводе для заземления должен выполняться в виде струбцины или соответствовать конструкции зажима (барашка), служащего для присоединения заземления к заземляющей конструкции.
4. Соединение элементов переносного заземления выполняют прочно и надежно путем опрессовки, сварки или сбалчивания с предварительным лужением контактных поверхностей. Соединение пайкой не допускается, потому что нагрев заземлений при прохождении тока к. з. может достигнуть температуры, при которой припой расплавится и соединение разрушится.
При выборе по термической стойкости сечений медных проводов переносных заземлений допускаются следующие температуры: начальная +30 °С, конечная +850 °С.
Для расчета переносных защитных заземлений на нагрев токами к. з. можно пользоваться следующей упрощенной формулой для определения минимального сечения проводников:

где /уст — наибольшее значение установившегося тока к. з., — фиктивное время, с.
В практических целях за /ф может быть принято время, определенное по наибольшей выдержке времени основной релейной защиты для данной электроустановки.
При больших токах к. з. разрешается устанавливать несколько заземлений параллельно.
Для электроустановок с заземленной нейтралью в расчетах принимается однофазный ток к. з., а для электроустановок с изолированной нейтралью — двухфазный.
Информационным сообщением ОРГРЭС № Э-17/67 рекомендован упрощенный выбор переносных заземлений исходя из максимально возможного тока к. з. в местах применения переносных заземлений и выдержки времени основной защиты (табл. 7).
Сечение переносного заземления, применяемого для заземления испытательной аппаратуры и испытываемого оборудования, не должно быть менее 4 мм2, а применяемого для заземления изолированного от опор грозозащитного троса ВЛ, а также для заземления передвижных установок (лабораторий, мастерских и т. п.)—не менее 10 мм2 по условиям механической прочности.
Таблица 7
Упрощенный выбор сечения проводов переносных заземлений


Сечение провода переносного заземления, мм*

Максимально допустимый ток
к. з., кА, для времени выдержки основной защиты, с

Сечения проводов ВЛ. мм1, на которых применяются переносные заземления без расчета на ток к. з.

0,5

1

3

медных

алюминиевых и сталеалюминиевых

16
25 50 90
2X25 2X50 2X95

6 10
20 35 20 40 70

4 7 14
25 14
28 50

2,5 4 8
8
30

25 50 95 150 95 185 300

35 70 150 240 150 300 500

Примечания: 1. При других выдержках времени основной защиты значения максимально допустимых токов к. з. нересчитываются делением указанного в таблице тока к. з. прн выдержке I с на У/ф, где /ф— время действия основной защиты.
2. В электроустановках (кроме ВЛ), в которых ток к. з. превышает 20 кА, должны в первую очередь устанавливаться заземляющие ножи.
На каждом переносном заземлении должны быть обозначены его номер и сечение заземляющих проводов. Эти данные выбиваются на бирке, закрепленной на заземлении, либо на струбцине (наконечнике).
Места для подсоединения заземлений должны иметь свободный и безопасный доступ. Переносные заземления, применяемые для заземления проводов воздушных линий, могут присоединяться к конструкциям металлической опоры, заземляющему спуску на деревянных опорах или специальному временному заземлителю (штырю).
В качестве переносных заземлителей рекомендуется применять заземлители для передвижных электроустановок, изготовляемых по ГОСТ 16556-71.
Заземлитель для передвижных электроустановок состоит из стержня с зажимом и имеет устройство для забивки в грунт и извлечения из грунта (рис. 16). Стержни заземлителей изготовляются трех типоразмеров: длиной 1180, 1500 и 2000 мм, при этом глубина погружения в грунт будет соответственно 580, 900 и 1400 мм. Наружный диаметр стержня 15 мм.
При выполнении заземления в почвах с высоким удельным сопротивлением (песок, супесок, каменистые почвы и т. п.) для уменьшения сопротивления заземли- теля рекомендуется искусственная обработка почвы, соприкасающейся с заземлителем, раствором подсоленной воды.

Рис. 16. Устройство для забивки и извлечения стержня стандартного заземлителя.
1 — молот; 2 — замок; 3 — стержень заземлителя.

Переносные заземления накладываются на токоведущие части отключенного для производства работ участка со всех сторон, откуда на него может быть подано напряжение

напряжение, а также на токоведущие части участка, на котором может оказаться наведенное напряжение. Каждое переносное заземление перед употреблением должно осматриваться. Переносные заземления нужно осматривать также в тех случаях, если они подвергались воздействию тока к. з.
При разрушении контактных соединений, расплавлении их, обрыве более 10% жил переносные заземления Должны быть изъяты из употребления.
Наложение переносного заземления производится изолирующей штангой, составляющей одно целое с заземлением или применяемой для поочередного оперирования с зажимами заземления всех фаз.
При наложении заземления заземляющий проводник сначала присоединяют к заземленной конструкции или специальному временному заземлителю, затем после проверки отсутствия напряжения на токоведущих частях зажимы заземления посредством штанги поочередно накладываются на токоведущие части. На BЛ до 35 кВ для упрощения и ускорения операции по наложению заземления на штанге можно применять приспособление, позволяющее закрепить на ней кроме зажима заземления еще и указатель напряжения (рис. 17).

Рис. 17. Приспособление на штанге для одновременной проверки отсутствия напряжения и наложения заземления на провода ВЛ на деревянных опорах.
1 —штанга для наложения заземления; 2 —скоба; 3— втулка для крепления рабочей части указателя напряжения; 4 — муфта для крепления зажима заземления.
Тогда, проверив отсутствие напряжения указателем, можно тут же наложить на токоведущую часть зажим заземления.
При снятии переносных заземлений сначала снимают зажимы с токоведущих частей, затем отсоединяют заземляющий провод. Все операции по наложению и снятию переносных заземлений необходимо производить с применением диэлектрических перчаток.
Наложение заземлений в РУ следует производить с пола, земли или с лестницы, не поднимаясь на еще не заземленное оборудование.
При опасности появления наведенного напряжения от соседних линий на участке линии, на котором производятся работы, или на незаземленном оборудовании (машины, механизмы и т. п.) на них должно быть поставлено заземление. Необходимо учитывать, что наведенное напряжение отсутствует на токоведущей части только тогда, когда к ней присоединено заземление. Поэтому даже после снятия заряда с токоведущей части или после снятия заземления недопустимо касаться незаземленных токоведущих частей без защитных средств.
Ниже перечислены переносные заземления, применяемые в энергосистемах, разработанные СКТБ ВКТ Мосэнерго и выпускаемые серийно Белгородским электромеханическим заводом и заводом РЭТО Мосэнерго.
Заземление для BЛ до 1000 В (ТУ 34-3816-74) содержит пять фазных пружинящих зажимов (в том числе для нулевого провода и провода освещения). Провода заземления — медные гибкие марки МГГ сечением 16 мм2. В комплект входит штанга и бур-заземлитель. Заземление может применяться при токах термической стойкости до 2,5 кА со временем прохождения до 2,8 с и предназначается для наложения на провода сечением от 6 до 150 мм2.'Масса комплекта 5,3 кг.
Заземление для РУ до 1000 В (ТУ 34-3820-74) предназначено для наложения на шины прямоугольного и круглого сечения, рубильники и т. д. Заземление содержит три фазных винтовых зажима, съемную изолирующую штангу, провод марки МГГ с сечением 16 мм2. Заземление может применяться при токах термической стойкости до 2,5 кА со временем прохождения до 2,8 с. Масса комплекта 2 кг.
Заземление для BЛ 6—10 кВ (ТУ 34-3816-74), содержащее три фазных пружинящих зажима, провод марки МГГ сечением 25 мм2, изолирующую штангу и бур-заземлитель. Заземление может применяться при токах термической стойкости до 4,5 кА со временем прохождения до 2,8 с. Масса комплекта 8 кг.
Заземление для РУ 15 кВ (ТУ 34-3815-74) выпускает завод РЭТО Мосэнерго. Заземление содержит три литых силуминовых зажима, стальную заземляющую струбцину и изолирующую штангу. Выпускается в нескольких вариантах с проводом марки МГГ сечением 25, 50 и 70 мм2 и применяется при токах термической стойкости соответственно 4, 8 и 10 кА со временем прохождения до 3 с. Масса комплекта соответственно 3,6; 4,1 и 5,0 кг.
Заземление для грозозащитных тросов BЛ 330—500 кВ типа ЗПТ-1 (ТУ 34-3822-71). Заземление предназначено для снятия с грозозащитных тросов наведенного напряжения, которое может достигать 60 кВ. Содержит винтовой зажим, заземляющий провод сечением 10 мм2, изолирующую штангу и заземляющую струбцину с элементами упрощенной блокировки, препятствующей отсоединению заземляющей струбцины до снятия зажима с троса и обеспечивающей этим безопасность операций (рис. 18). Масса комплекта 1 кг. Заземление по разработкам СКТБ ВКТ Мосэнерго выпускают завод «Свердловэнергоремонт» и завод РЭТО Мосэнерго.

Рис. 18. Переносное заземление для грозозащитных тросов ВЛ 330— 500 кВ с упрощенной блокировкой. 1 — винтовой зажим; 2—изолирующая часть штанги; 3— приспособление для присоединения струбцины заземления к заземляющему контуру; 4 — заземляющий провод; 5 — головка винта для закрепления струбцины заземления к заземляющему контуру.

Переносное заземление для BЛ 330—500 кВ (ТУ 34-7601-73) разработано СКТБ ВКТ Мосэнерго и изготовляется Московским механическим заводом и заводом РЭТО Мосэнерго. Заземление состоит из пружинистого зажима типа «ножницы», заземляющего провода сечением 25 мм2, заземляющей струбцины, составной штанги для установки и снятия заземления (см. рис. 15). Впервые в конструкции штанги и заземления применены металлические звенья (дюралюминиевые трубки), включенные в цепь заземляющего провода. Такая конструкция позволила существенно облегчить заземление, обеспечив тем самым возможность работы с ним одному человеку.
Штанга состоит из четырех металлических звеньев и одного бакелитового. Бакелитовое звено содержит рукоятку с изолирующей частью длиной 1 м. При суммарной длине 7 м заземление имеет массу 4,5 кг. Заземление успешно прошло испытание на термическую и динамическую стойкость при токе к. з. 10 кА со временем протекания 0,5 с.
По аналогии с описанным выше переносным заземлением СКТБ ВКТ Мосэнерго разработало переносное заземление для ВЛ 110—220 кВ в комплекте со штангой, выполненной также из нескольких металлических звеньев и одного изолирующего звена.
Заземление переносное для BЛ и РУ 10—110 кВ типа ШЭП-35У4-110У4 (трехфазное) выпускается Троицким электромеханическим заводом (ТУ 16-538.232-74). Заземление состоит из трех изолирующих штанг типа ШЗП, трехфазных винтовых зажимов, струбцины и заземляющего провода сечением 25 мм2. Выпускаются три типа заземления: для электроустановок до 10, 35 и 110 кВ. Заземление применяется при токах термической стойкости до 4 кА со временем протекания до 3 с. Масса комплекта для РУ до 10, 35 и 110 кВ соответственно 6,1; 9,6 и 11,3 кг, а длина штанги соответственно 1355, 1955 и 2255 мм.
Заземление переносное (однофазное) для BЛ и РУ 220 кВ типа ШЗП-220У4 изготовляется Троицким электромеханическим заводом (ТУ 16-538.232-74). Заземление состоит из изолирующей штанги типа ШЗП-220 длиной 3730 мм, винтового фазового зажима, струбцины и заземляющего провода сечением 25 мм2. Заземление рассчитано на ток термической стойкости до 4 кА со временем протекания до 3 с. Масса комплекта для РУ—6,4 кг, для ВЛ—7,5 кг.
Заводом РЭТО Мосэнерго по ТУ 34-3815-74 изготовляются переносные заземления для ВЛ35—220 кВ (однофазные и трехфазные) и для ОРУ 35—220 кВ (трехфазные), которые предназначены для наложения на провода ВЛ и токоведущие части ОРУ сечением 25—400 мм2. Заземления содержат фазные зажимы (для трехфазного использования — 3 шт., для однофазного— 1 шт.), заземляющую струбцину, изолирующую штангу и заземляющий провод. Заземляющий провод имеет сечение 25, 50
или 70 мм2 и применяется при токах термической стойкости соответственно 4, 8 или 10 кА со временем протекания до 3 с, а на напряжение 220 кВ при токах термической стойкости 10, 20 и 25 кА со временем протекания до 0,5 с. Длина изолирующей штанги для BЛ 35 и 110 кВ —3060 мм, для BЛ 220 кВ —4055 мм; для ОРУ 35 кВ —2025 мм, для ОРУ 220 кВ —3950 мм.

Переносные средства защиты: заземления и ограждения

При работах с электроустановками крайне важно учитывать возможность случайного появления напряжения на отключенных токо- ведущих частях на рабочем месте как по вине персонала, так и по другим причинам.

По϶ᴛᴏму при таких работах наряду с мерами, предупреждающими ошибочное включение установки, должны быть приняты меры, исключающие поражение работающего током в случае появления по любой причине напряжения на отключенных токоведущих частях. Стоит отметить, что основной и наиболее надежной мерой в ϶ᴛᴏм случае будет соединение накоротко между собой и заземление всех фаз отключенного участка установки с помощью стационарных заземляющих разъединителей, а там, где их нет,- с помощью специальных переносных защитных заземлений. При появлении напряжения на заземленных токоведущих частях возникает ток КЗ между фазами и ток замыкания на землю, кᴏᴛᴏᴩый вызывает быстрое отключение установки релейной защиты от источников питания.

Переносное заземление (рис. 1) — ϶ᴛᴏ один или несколько соединенных отрезков неизолированного медного многожильного провода, снабженных зажимами для присоединения к токоведущим частям и заземляющему устройству. Сечение проводников должно быть не менее 16 мм2для установок до 1000 В и не менее 25 мм2для установок свыше 1000 В.

Рисунок № 1.

Переносные заземленияПереносное заземление, применяемое для снятия заряда с токо- ведущих частей при проведении электрических испытаний электрооборудования, должно иметь сечение не меньше 4 мм2.Во избежание ошибок, ведущих к несчастным случаям и авариям, наложение переносного заземления на токоведущие части производят сразу после проверки отсутствия напряжения на данных частях.При ϶ᴛᴏм должен соблюдаться следующий порядок. Сначала присоединяют к земле заземляющий проводник переносною заземления, затем указателем напряжения проверяют отсутствие напряжения на заземляемых токоведуших частях, после чего зажимы закорачивающих проводников переносного заземления с помощью изолирующей штанги накладывают на токоведущие части и закрепляют на них ϶ᴛᴏй же штангой или непосредственно руками в диэлектрических перчатках. В установках до 1000 В штангу можно не применять и наложение переносного заземления следует производить в диэлектрических перчатках в указанном порядке. Снятие заземлений выполняют в обратном порядке.

Временные переносные ограждения

Временные переносные ограждения служат для защиты персонала, работающего в электроустановках, от случайного прикосновения и приближения на опасное расстояние к токоведущим частям, находящимся под напряжением; ограждения проходов в помещениях, в кᴏᴛᴏᴩых вход работающим запрещен; предотвращения включения аппаратов.

Ограждениями будут специальные щиты, ограждения- клетки, изолирующие накладки, изолирующие колпаки и т.п.

Щиты и ограждения-клетки изготавливают из дерева или других изоляционных материалов без металлических креплений. Сплошные щи гы предназначены для ограждения работающих от случайного приближения к токоведущим частям, находящимся под напряжением. а решетчатые для ограждения входов в камеры, проходов в соседние помещения и т.

п. Ограждения-клетки используют главным образом при работах в камерах масляных выключателей — при доливке, взятии проб масла и т. п.

Изолирующие накладки — пластины из резины (для установок до 1000 В) или гитенакса. текстолита и другого материала (для установок выше 1000 В) — предназначены для предотвращения приближения к токоведущим частям в тех случаях, когда нельзя оградить место работы щитами; в установках до 1000 В накладки применяют также для предупреждения ошибочного включения рубильника.

Изолирующие колпаки изготавливают из резины и применяют в установках напряжением 6-10 кВ для изолирования ножей однополюсных разъединителей, находящихся в отключенном состоянии, в целях предотвращения их ошибочного включения.

Переносные временные защитные за­земления — наиболее надежное средство защиты при работе на отключенных участках оборудования в случае ошибочной подачи напряжения на отключенный участок.Переносное заземление предотвращает ошибочную подачу напряжения на отключенные участки. Временные переносные заземления состоят из медных проводов для закорачивания фаз и проводов для зазем­ления сечением не менее 25 мм2, а также зажимов для присоединения заземляющих проводов к заземляемой шине и закорачивающих токоведущие части проводов. Зажимы должны иметь приспособление, допуска­ющее их наложение, закрепление и снятие с шин при по­мощи штанги.

Все соединения элементов временного пе­реносного заземления выполняют сваркой. Наложение заземления производят после проверки отсутствия на­пряжения. Сначала присоединяют наконечник зазем­ляющего провода к заземляемой шине, затем ука­зателем проверяют отсутствие напряжения и после это­го штангой или вручную (в диэлектрических перчатках) накладывают зажимы закорачивающих проводов на токоведущие части.Переносные заземления осматривают перед каждым применением и не реже одного раза в три месяца.Переносные временные ограждения при­меняют для предохранения работающего персонала от случайных прикосновений к токоведущим частям, на­ходящимся под напряжением вблизи места работы, например щиты (ширмы), изолирующие накладки и др. Щиты (ширмы) изготовляют из сухого дерева.

На них укрепляют предупредительный плакат «Стой — опасно для жизни. Под напряжением!».Изолирующие накладки применяют в тех случаях, когда невозможно оградить рабочее место щи­тами или ширмами. Лица, закрывающие токоведущие части, должны работать в перчатках или ботах (или га­лошах), применяя изолирующие клещи или специаль­ные штанги.Резиновые колпаки надевают на ножи разъ­единителей при помощи изолирующих клещей.Поделитесь полезной статьей:

Отключение токоведущих частей мощной электроустановки, трансформатора или фрагмента ЛЭП не гарантирует полноценную защищенность людей, работающих на отдельных элементах электрических систем, от поражений. На отключенном от электропитания участке может возникнуть непредусмотренное наведенное или высокое напряжение. Для исключения воздействия на людей непредвиденных факторов применяется дополнительное средство защиты – заземление переносное, не позволяющее появляться дальше зоны его установки напряжению опасных для человека величин.

Функция переносной заземляющей системы заключается в сведении к нулевым значениям случайно направленного или внезапно возникшего из-за чьей-либо ошибки напряжения.

По сути, данное средство защиты вызывает короткое замыкание на заземленном или закороченном участке. В дополнении после срабатывания защиты автоматически отключается источник напряжения. Излишнее легкомыслие в отношении использования переносного устройства заземлений, пренебрежение его установкой, применение некачественных изделий, нарушение эксплуатационных правил нередко приводило к плачевным последствиям и даже к смертельным травмам.

Заземление переносное — средство коллективной защиты от поражений случайно направленным, внезапно возникшим током

Устройство переносного заземления ↑

Система переносного заземления состоит из 3х основных частей, это:

    токопроводящая составляющая;контактная часть;изолирующий элемент или несколько изолирующих элементов.

По конструктивным особенностям переносные защитные системы подразделяются на бесштанговые, штанговые и штанговые со звеньями из металла.

[include id=»1″ title=»Реклама в тексте»]

Бесштанговая конструкция включает:

    в качестве токопроводящей части гибкий провод;контактную часть, состоящую из струбцины, фазных зажимов с креплениями;изолирующую часть, выполненную из гибкого управляющего и поддерживающего фала.

В состав штангового заземляющего переносного устройства входят:

    токопроводящая составляющая, сделанная из гибкого провода;контактные фазные зажимы, струбцины, наконечники;изолирующие штанги, выполненные из диэлектрического материала.

Штанговое заземление:1. фазные зажимы, 2. штанги, 3. закорачивающий провод, 4. заземляющий провод, 5. зажимы

Конструкцию переносного устройства заземления, отнесенного к категории штанговых с металлическими звеньями систем, составляют:

    токопроводящая штанга со звеньями из металла, имеющая электрическое соединение с гибким проводом;контактный зажим, соединенный со струбциной, с металлическим звеном;изолирующая диэлектрическая штанга, связанная с токопроводящим компонентом системы, а также с фалами.

Данные системы коллективной защиты выпускают трех и однофазные.

Трехфазные переносные устройства с единым заземляющим проводником осуществляют закорачивание и заземление трех фаз. Однофазные устройства используют для защиты персонала, работающего на мощных электроустановках с напряжением, превышающем в рабочем состоянии 110 кв. Это обосновано слишком большими расстояниями между фазами, из-за чего системы защиты получаются очень длинными и тяжелыми.

Заземление переносное с электродинамическими ножами:1. заземляющий провод, 2. закорачивающий провод, 3. зажимы, 4. ножи, 5. диэлектрические штанги

Системы для переносного заземления применяются для защиты людей, выполняющих ремонтные и монтажные работы на воздушных линиях (ВЛ), передающих электроток и в распределительных электрических установках (РУ).

Системы переносного заземления для ВЛ ↑

Для обеспечения безопасности при проведении ремонтных и модернизирующих работ на воздушных линиях электросети применятся в основном два типа одно и трехфазных переносных заземлений.

    Устройства, оборудованные цельной изолирующей штангой. Их устанавливают при работе с подъемников, вышек, а также при использовании для подъема к месту работы лазов и когтей.

Переносное заземление для обеспечения безопасности при работе на воздушных линиях

Заземления-переноски с составной штангой, включающей токопроводящие металлические звенья.

Их применяют, если работы по ремонту ЛЭП высоких напряжений ведутся с траверсов. Выпускают их в однофазном варианте, так как длинная штанга в совокупности с металлическими звеньями отличается слишком большим весом. Однофазные устройства создают минимум нагрузки на руки рабочего.

Защита для работы на распределительных установках ↑

Поражения при наведенном от соседних цепей или ошибочно поданном напряжении на распределительные устройства помогут исключить переносные системы заземления, различающиеся по специфике установки в РУ. Установка фазных струбцин может производиться на цилиндрические или шаровые наконечники, на токопроводящие шины или в точки расположения плавких предохранителей. Конструктивно все устройства идентичны, место установки регламентировано целью проведения работ и особенностями обслуживания конкретной электроустановки.

Перечень требований к защитным системам ↑

Надежное в использовании, не доставляющее неудобств в монтаже, создающее непроходимый барьер для рисков переносное оборудование отвечает следующим требованиям:

    Безукоризненная динамическая прочность. Зажимы не должны ломаться от усилия электромонтажников.Термическая устойчивость к вызываемому заземлением току короткого замыкания. Элементы устройства не должны обгорать, плавиться, перегреваться от воздействия сверхвысоких температур, иначе на обгоревших и оплавившихся концах возникнет высокое напряжение.

Соединения проводников в переносных заземлениях делают сваркой или опрессованием.

Если проводники соединялись с помощью болтов, крепление дублируется для прочности твердым припоем. Заземления с пайкой без дополнительных элементов фиксации к использованию не допускаются, так как припой может расплавиться. По той же причине, подразумевающей перегрев при коротком замыкании, медные провода переносных заземлений не имеют изоляции.

В устройствах переносного заземления используются медные провода без изоляции, так как изоляция может расплавиться при сверхвысоких температурах

Требование к местам наложения заземления ↑

По техническим регламентам установка переносного заземления производится на элементы всех фаз полностью отключенного от электропитания участка. Отключение выполняется во всех точках соединения, со стороны которых могло поступать напряжение с учетом также обратной трансформации.

С каждой стороны накладывается одно заземление, что является достаточным условием для обеспечения электробезопасности. Возможно отделение участка от токоведущих частей с помощью разъединителей, автоматов, выключателей, отделить можно посредством съема предохранителей.

Между местами наложения переносного заземления должен быть видимый разрыв, отделяющий устройства от токоведущих частей с неснятым напряжением. Расстояние между токоведущими составляющими, оставшимися под напряжением, и участком работ должно обеспечивать безопасность.

[include id=»2″ title=»Реклама в тексте»]

Установка переносных заземлений в закрытых распределительных системах проводится на токоведущие части в местах, предназначенных для расположения именно этого средства безопасности. Их очищают от краски, а контур обозначают черными полосами.

Обратите внимание. Очищенные от краски места, предназначенные для присоединения переносных систем заземления к защитной проводке, должны быть приспособлены к фиксации струбцины устройства или оснащены зажимами.

Крепежный элемент переносного заземления — струбцина

Если в электроустановках по веским конструктивным причинам не может быть наложено переносное заземление, необходимо провести дополнительные важные мероприятия, повышающие критерии безопасности. Исключить случайную или ошибочную подачу напряжения можно с помощью ограждения верхних контактов или ножей жесткими изоляционными накладками, резиновыми колпаками, можно с помощью запирания приводного приспособления разъединителя на замок.

Установка переносных устройств заземления ↑

Перед наложением заземления, осуществляемого посредством установки изолирующей штанги, необходимо убедиться в отсутствии напряжения. По нормативам занимаются установкой и демонтажем переносного заземления два человека. Перед проверкой наличия или отсутствия напряжения заземление нужно присоединить к зажиму «Земля».

Внимание.

На руках исполнителей, занимающихся установкой штанги, должны быть диэлектрические перчатки.Важно. Запрещено использование проводников, не предназначенных для выполнения заземления. Нельзя соединять проводники путем скрутки.

    Выполняется соединение заземляющего проводника и заземляющей проводки.Указателем напряжения проверяется его отсутствие на токоведущих элементах.На токоведущие части со всех подающих в процессе работы, но отключенных в период ремонта сторон поочередно с помощью штанги накладываются зажимы.Крепление производится также при помощи штанги.

Обратите внимание. Если при использовании штанги не может быть выполнена фиксация зажимов, можно закрепить вручную, но только в диэлектрических перчатках (только при условии работы на установках с напряжением до 110кВ). Диэлектрические перчатки нужны для реализации буквально всех мероприятий: от наложения до снятия заземляющего переносного устройства.

Личное средство безопасности — диэлектрические перчатки

Монтаж переносного средства защиты выполняют, стоя на полу цеха или на земле, расположившись на лестнице, желательно деревянной или сделанной из другого диэлектрика. Подниматься на установки или конструкции до проверки отсутствия напряжения категорически запрещено.

Важно. Напряжение не наведено на токоведущие жилы только в случае присоединения заземления. Нельзя сразу после снятия напряжения перед наложением заземления и после демонтажа заземления прикасаться к токоведущим компонентам без специальных защитных средств.

Как снимают переносное заземление ↑

Для снятия системы заземления весь перечень работ производят в обратной последовательности. Любые работы выполняются только в перчатках из диэлектрического материала. Сначала устройство снимают с токоведущих частей, затем производят отсоединение от заземляющих приспособлений.

Все работы, связанные с ремонтом и модернизацией электроустановок, опасны. Несоблюдение правил зачастую оборачивается трагическими последствиями. Пренебрегая средствами коллективной электробезопасности, не следует подвергать себя неоправданным рискам.

Источники:

  • xn--80aatn3b3a4e.xn--p1ai
  • fazaa.ru
  • strmnt.com

порядок, место, устройство, инструкция, проверка

Переносное заземление относится к устройствам, которые обеспечивают безопасность при проведении работ в электроустановках и распределительных сетях электрического тока. Задача заземления состоит в предотвращении опасных последствий при случайной подаче напряжения в ремонтируемое устройство и для защиты от наведенного напряжения (актуально при работе на протяженных линиях). Расскажем в статье, что такое установка переносного заземления, зачем она нужна и как используется.

Устройство переносного заземления

При появлении напряжения на заземленном участке ток начинает проходить через заземления, вызывая тем самым срабатывание защиты источника напряжения или снижая потенциал заземленного участка. В основе конструкции переносного заземления лежит гибкий медный кабель большого сечения, оборудованный специальными зажимами для крепления к заземлителю и к заземляемой цепи.

Для трехфазных цепей применяется кабель с тремя концами, которые затем конструктивно объединяются в общий кабель. Зажимы для крепления к защищаемой цепи имеют изолированные рукоятки, объединенные с винтами затяжки струбцин крепления. Кроме струбцин могут использоваться пружинные клеммы, но такое заземление используется только на проводных линиях и не пригодно для заземления большинства частей электроустановок.

Струбцины могут иметь разнообразное исполнение. Главное условие – обеспечение надежного контакта с заземляемым устройством, стойкость к коррозии и удобство крепления. В местах подсоединения заземляющего троса к зажимам должны применяться меры по предотвращению переламывания жил.

На рисунке хорошо видны спиральные пружины, которые предохраняют жилы кабеля от переламывания в местах ввода в струбцины.

Диэлектрические штанги должны обладать хорошими изолирующими свойствами, быть механически прочными, не поглощать влагу. В качестве материала для изготовления применяется пропитанная водоотталкивающим составом древесина, стеклопластик, текстолит. Металлические изделия могут применяться только в качестве соединительных элементов и рабочих участков.

Временный заземлитель с молотом

Для работ на воздушных линиях связи или электропередач переносные заземления комплектуются временными заземлителями, которые представляют собой стержень из черного металла диаметром 15 мм и длиной до 2-х метров. Для забивания в грунт и последующего извлечения на стержне предусмотрено крепление специального зажима и молот в виде массивной втулки, которая может передвигаться по стержню.

Разнообразные конфигурации струбцин рабочих частей переносного заземления.

Совет #1. Струбцины должны иметь затяжные винты, снабженные специальными ушками для возможности закручивания изолирующими штангами.

Для чего и где применяется переносное заземление

Переносное заземление применяется во время проведения ремонтных, профилактических или иных работах на действующих электроустановках для заземления металлических частей, которые могут оказаться под напряжением, в том числе и под наведенным. Кроме электроустановок заземлению подлежат также линии электросвязи, которые проходят вблизи линий электропередач, поскольку кроме вероятности непосредственного касания проводов, на линиях связи может возникать значительный потенциал наведенного напряжения. Читайте также статью: → «Защитное заземление».

Переносное заземлений бывает трех разновидностей:

  • Без изолирующих штанг;
  • С изолирующими штангами;
  • С изолирующими штангами с металлическими звеньями.

По области применения переносные заземления могут предназначаться для электроустановок и для воздушных линий. Основным отличием является наличие длинных штанг для удобства крепления на проводах заземлений, предназначенных для работ на воздушных линиях.

Переносное заземление с изолирующими штангами. На штангах видны предохранительные кольца черного цвета.

Также заземления различаются по количеству фаз. Могут быть одно- и трехфазными. Для работ на воздушных линиях напряжением более 200 кВ применяются только однофазные заземления, поскольку большие расстояния между проводами приводят к значительному увеличению массы конструкции. Поэтому на таких линиях для защиты каждой фазы применяется отдельное однофазное заземление.

Требования к переносному заземлению

Для изготовления заземлений используется гибкий медный кабель. Медь выбирается из условия минимального сопротивления, достаточной механической и термической прочности. Стандартами допускается применение алюминиевых переносных заземлений, но на практике они практически не встречаются, так как не обладают большой надежностью, а из-за низкой температуры плавления алюминия сечение кабеля становится неоправданно большим. Так, при одном и том же времени воздействия, допустимый ток через одинаковый кабель для алюминия в полтора раза меньше.

Трос заземления должен выполняться из голого неизолированного кабеля. В крайнем случае может использоваться кабель в прозрачной термостойкой изоляции. Такое требование вызвано тем, что под слоем изоляции невозможно определить целостность кабеля. При протекании больших токов, провода заземления сильно нагреваются, что может вызвать плавление и возгорание изоляции. Читайте также статью: → «Контур заземления: монтаж».

Металл кабеля должен выдерживать максимальные токи короткого замыкания, определяемые током и временем срабатывания защиты заземляемых устройств и линий. Места соединений должны иметь минимальное переходное сопротивление. Длина провода заземления между фазными зажимами составляет от 0.4 до 9 м, а длина спуска заземления от 2 до 15 м в зависимости от области применения заземления.

Совет #2. Все соединения жил с крепежными элементами и между собой должны производиться только механическим способом – болтовым соединением, опрессовкой или сваркой.

Пайка различными припоями строго воспрещена, поскольку припой имеет низкую температуру плавления и при прохождении больших током может расплавиться и вытечь из зоны пайки.

Крепление кабеля к струбцине при помощи метода обжима.

Изолирующие рукоятки и штанги должны иметь необходимую механическую прочность и высокие диэлектрические характеристики. На рукоятках и штангах должен присутствовать бортик или предохранительное кольцо для предотвращения соскальзывания руки в направлении зажима или струбцины.

Каждое устройство переносного заземления должно иметь прочную бирку, на которой штамповкой обозначены сечение заземления, номинальное напряжение и инвентарный номер номер. Маркировка может быть нанесена на одну из струбцин (как правило на ту, которая крепится к заземлителю).

Расчет сечения кабеля при установке

Сечение кабеля переносного заземления выбирается из расчета максимально возможного тока срабатывания защиты электроустановки или воздушной линии с учетом времени срабатывания защиты.

На практике принято использовать для защиты электроустановок с напряжение до 1000 В кабель сечением не менее 16 мм2, а свыше 1000 В — 25 мм2. Максимальное сечение троса заземления составляет 95 мм2. В случае необходимости применения заземления с большим сечением или при отсутствии нужного, то можно использовать несколько заземляющих устройств меньшего сечения, устанавливаемых параллельно. Суммарная площадь нескольких заземлителей должна быть равна или превышать требуемую.

Для определения сечения троса необходимо определить сечение элементарной жилы по ее диаметру и умножить на общее количество жил. Определять сечение кабеля непосредственным измерение его диаметра нельзя, так как из-за неплотного прилегания отдельных жил полученное значение будет сильно завышенным и не соответствовать реальному.

Методика и сроки проверки заземления

Проверку электрических и механических параметров переносных заземлений проводят только в процессе производства и во время приемо-сдаточных испытаний. Основной проверкой является измерение переходного сопротивления между кабелем и крепежными элементами, а также изолирующие и  механические свойства диэлектрических материалов. Во время рабочей эксплуатации проверяются только электрические характеристики гибких изолирующих элементов бесштанговых заземлений и изолирующие штанги заземлений с металлическими звеньями. Периодичность проверки составляет 24 месяца.

Перед каждым применение производится визуальный осмотр на предмет отсутствия сплавленных, спекшихся или оборванных жил. В том случае, если оборвано более 5 % жил или на кабеле есть иные повреждения, то такое переносное заземление нельзя допускать к эксплуатации.

Совет #3. На изолирующих элементах не должно быть трещин и обгоревших участков. Слой лака на деревянных рукоятках должен быть сплошным без отслоений.

Последовательность наложения и снятия

Правила работы с переносным заземление строго регламентированы и должны строго соблюдаться всеми работниками. Правила таковы:

  • Электроустановка отключается;
  • Вывешиваются предупреждающие плакаты и принимаются остальные мероприятия по недопущению включения;
  • Переносное заземление устанавливается только после полной и тщательной проверки отсутствия напряжения на заземляемых токоведущих частях;
  • В первую очередь заземление подключается к заземляющему устройству;
  • Проверяется отсутствие напряжения;
  • Заземление подключается к токоведущим частям.

Порядок отключения переносного заземления обратный – сначала зажимы заземления снимаются с токоведущих частей и только после этого, с заземлителя. Все действия по установке и снятию заземления нужно производить в диэлектрических перчатках с использованием изолирующих штанг.

При работе на воздушных линиях заземление накладывается с обеих сторон участка, на котором производятся работы. Вне зависимости от того, на скольких проводах должны выполняться работы, заземлению подлежат все фазы ремонтируемой линии. В электроустановках заземлению подлежат все участки, к которым возможно касание или они находятся в непосредственной близости от места проведения работ. Читайте также статью: → «Для чего выполняется заземление крыши дома».

В закрытых распределительных устройствах на токоведущих шинах предусмотрены места для подключения заземления. В этих местах краска на шинах отсутствует и имеется окантовка черной краской.

Установка переносного заземления на шины питания

В некоторых случаях на шинах может быть предусмотрено наличие креплений для соединения с заземлением, оборудованных болтами или гайками с барашком для удобства работы в изолирующих перчатках.

Заземление установок производится с пола, земли или стремянок. Подниматься по конструкции заземляемого устройства до наложения заземления нельзя! В крайнем случае, на оборудовании должны быть отключены все вводы питания и проверено отсутствие напряжения.

Вопросы и ответы для новичков

Вопрос №1. Почему для переносных заземлений нельзя использовать изолированный провод?

При работе с заземлением возможны изгибы зеземляющего троса. С течением времени отдельные жилы могут переломиться, особенно в местах креплений к зажимам. Наличие изоляции не позволяет оценить состояние кабеля. При появлении напряжения на заземленной электроустановке, через заземление возможно протекание больших токов, кабель будет нагреваться и изоляция расплавится. Также возможно возгорание и задымление изоляции.

Вопрос №2. Почему определен именно такой порядок установки и снятия переносного заземления?

Если струбцина троса подключена к заземлителю, то при подключении фазных клемм заземления к элуктроустановке, даже если там есть напряжение, удара током не произойдет, так как ток будет идти по пути наименьшего сопротивления. В противном случае, если сначала подключить заземление к токоведущим частям, то на нем может присутствовать напряжение, опасное для жизни. При снятии заземления происходит то же самое. Когда клеммы снимаются с электроустановки, то, даже если там появится напряжение, то контакта с работающим уже не будет.

Вопрос №3. Как поступить, если отсутствует трехфазное переносное заземление?

Можно воспользоваться тремя однофазными заземлениями. Площадь поперечного сечения каждого из них должно быть не меньше чем у необходимого трехфазного.

Оцените качество статьи:

Обучение по электробезопасности, охрана труда, экология, электробезопасность, пожарно-технический минимум, первая помощь пострадавшим курсы

1. Основные требования по организации безопасной эксплуатации электроустановок.

2. Электробезопасность в действующих электроустановках до 1000 Вольт.

3. Производство отдельных видов работ.

4. Правила использования защитных средств, применяемых в электроустановках.




Переносные заземления


Переносные заземления при отсутствии стационарных заземляющих ножей являются наиболее надежным средством защиты при работе на отключенных участках оборудования или линии на случай ошибочной подачи напряжения на отключенный участок или появления на нем наведенного напряжения.

Переносные заземления состоят из следующих частей:

  • проводов для заземления и для закорачивания между собой токоведущих частей всех трех фаз установки. Допускается применение отдельного переносного заземления для каждой фазы;
  • зажимов для присоединения заземляющих проводов к заземляющей шине и закорачивающих проводов к токоведущим частям.


Переносные заземления должны удовлетворять следующим условиям:

  • провода для закорачивания и для заземления должны быть выполнены из гибких неизолированных медных жил и иметь сечение, удовлетворяющее требованиям термической устойчивости при коротких замыканиях, но не менее 25 мм в электроустановках напряжением выше 1000 Вольт и не менее 16 мм в электроустановках до 1000 Вольт; в сетях с заземленной нейтралью сечение проводов должно удовлетворять требованиям термической устойчивости при однофазном коротком замыкании;
  • зажимы для присоединения закорачивающих проводов к шинам должны быть такой конструкции, чтобы при прохождении тока короткого замыкания переносное заземление не могло быть сорвано с места электродинамическими усилиями. Зажимы должны иметь приспособление, допускающее их наложение, закрепление и снятие с шин с помощью штанги для наложения заземления. Гибкий медный провод должен присоединяться непосредственно к зажиму без переходного наконечника;
  • наконечник на проводе для заземления должен быть выполнен в виде струбцины или соответствовать конструкции зажима (барашка), служащего для присоединения к заземляющей проводке или конструкции;
  • все присоединения элементов переносного заземления должны быть выполнены прочно и надежно путем опрессования, сваривания или сболчивания с последующей пайкой. Применение одной только пайки запрещается.


Переносные заземления перед каждой установкой должны быть осмотрены. При обнаружении разрушения контактных соединений, нарушения механической прочности проводников, расплавления, обрыва жил и т. п. переносные заземления должны быть изъяты из применения.

При наложении заземления сначала присоединяют заземляющий провод к «земле», затем проверяют отсутствие напряжения на заземляемых токоведущих частях, после чего зажимы закорачивающих проводов с помощью штанги накладывают на токоведущие части и закрепляют там этой же штангой или руками в диэлектрических перчатках. Снятие заземления производится в обратном порядке. Все операции по наложению и снятию переносных заземлений должны выполняться с применением диэлектрических перчаток.


Правила эксплуатации


Места для присоединения заземлений должны иметь свободный и безопасный доступ. Установка и снятие переносных заземлений должны выполняться в диэлектрических перчатках с применением в электроустановках выше 1000 В изолирующей штанги. Закреплять зажимы переносных заземлений следует этой же штангой или непосредственно руками в диэлектрических перчатках.

В оперативной документации электроустановок должен проводиться учет всех установленных заземлений.

В процессе эксплуатации заземления осматривают не реже 1 раза в 3 месяца, а также непосредственно перед применением и после воздействия токов короткого замыкания.

При обнаружении механических дефектов контактных соединений, обрыве более 5% проводников, их расплавлении заземления должны быть изъяты из эксплуатации.

Контрольные вопросы:

1. Из каких частей состоят переносные заземления?
2. Каким условиям должны удовлетворять переносные заземления?
3. Каковы правила эксплуатации переносных заземлений?



Заземления переносные

Данная статья носит информативный характер. Чтобы узнать цены, сроки, наличие, аналоги, перейдите в каталог



В нашей компании Вы можете купить переносные заземления всех типов и исполнений.

ООО « ЭТК «Оникс» занимается поставкой средств защиты с 2009 года. Мы работаем только с проверенными заводами изготовителями, вся продукция, поставляемая нами, имеет сертификаты и паспорта, которые гарантируют качество поставляемой продукции.



Назначение переносных заземлений.

Переносные заземления предназначены для защиты работающего персонала при проведении работ на опасных участках высокого напряжения от поражения электрическим током, при непредусмотренном появлении на этих участках высокого или наведенного напряжения.

Защитное действие переносных заземлений заключается в том, что они не позволяют появиться дальше места их установки напряжению опасной для персонала величины.

При подаче напряжения на заземленный и закороченный участок возникает короткое замыкание. Благодаря этому напряжение в месте короткого замыкания снижается практически до нуля и на токоведущие части за заземлением напряжение не будет попадать. Кроме того, сработает защита и отключит источник напряжения.



Конструкция переносных заземлений.

Устройство переносного заземления включает:












1

гибкую токопроводящую составляющую (межфазные провода, заземляющий спуск, сделанных из гибкого медного провода)

2

контактная часть (фазные зажимы)

3

один или несколько изолирующих элементов с рукояткой (штанги для наложения заземлений)




Классификация переносных заземлений.

1.Заземления разделяют по количеству фаз:





(рис.1) (рис.2) (рис.3)

Переносные защитные заземления выполняются как однофазными - для закорачивания каждой фазы по отдельности (рис.1), так и трехфазными - для заземления всех трех фаз на один заземляющий проводник (рис.2) Однофазные переносные заземления используется в установках с напряжением свыше 110 кВ, в силу значительного межфазного расстояния (трехфазное исполнение делает заземления более тяжелыми, вследствие применения медного провода для соединения фазных зажимов между собой, что так же ведет к увеличению стоимости заземления).

В настоящее время разработан ряд новых видов переносных заземлений: для заземления проводов отключенных ВЛ 6-10 кВ непосредственно с земли, для закорачивания между собой нулевого и всех фазных проводов ВЛ 0,4 кВ, включающих собственно заземление и указатель напряжения (рис. 3).







2.Переносные заземления делятся по назначению на:

  • заземления переносные для ВЛ (высоковольтных, воздушных линий)
  • заземления переносные для РУ (распределительных устройств)
  • заземления переносные для пожарных машин (заземления переносные машинные)
  • заземления переносные для пожарных стволов



2.1 заземления переносные для ВЛ (высоковольтных, воздушных линий)

применяются для безопасности работников во время выполнении работ на отключенном участке высоковольтных линий передач от поражения электрическим током, при непредусмотренном появлении на этих участках высокого или наведенного напряжения.



Заземления для ВЛ так же можно разделить на подгруппы:

  Вид Особенности
2. 1.1  заземления для ВЛ Отличительной особенностью данного вида переносных заземлений является - более длинные заземляющие спуски и межфазные провода, чем в заземлениях для распределительных устройств
2.1.2

заземления для ВЛ с СИП

различаются по типу фазного зажима и рабочему напряжению на заземления:

- с цанговым зажимом (предназначены для защиты персонала от поражения электрическим током на воздушных линиях электропередачи СИП постоянного и переменного тока промышленной частоты и напряжением до 1кВ, при ошибочном появлении высокого или наведенного напряжения. Заземления ЗПЛ-1 СИП присоединяются к СИП через специальный адаптер РМСС, установленный со стороны ответвления в зажимах с прокалыванием изоляции типа KZ2 или HEL. Состоят из закорачивающей части - цанговые зажимы, соединенные межфазными перемычками и заземляющей части - заземляющий провод со струбциной и контактным штырем. )

-  с прокалывающим зажимом применяются для наложения заземлений на изолированные провода воздушных линий напряжением до 10-15кВ промышленной частоты для их раздельного заземления. Особенностью конструкции фазных зажимов является наличие на них специальных шиповых площадок, которые при наложении заземления на линии прокладывают изолирующую оболочку проводов. Этим обеспечивается контакт фазного зажима с токоведущей частью и соответственно: функцию защитного заземления.

2.1.3  заземления для контактной сети ЖД

 предназначены для защиты персонала работающего на отключенных участках контактной сети железных дорог, переменного тока напряжением 27,5кВ или постоянного тока напряжением до 3,3кВ при ошибочной подачи напряжения или появления наведенного напряжения на данных участках, путем замыкания между собой контактной сети или её элементов подвески с рельсовым путём. Конструктивной особенностью этих заземлений является наличие башмака, состоящего из основания и винта. В винт встроен механизм запирающий вороток (ключ). Заземления выполнены таким образом, что без установки и закрепления башмака к подошве рельса невозможно высвободить вороток (ключ), который так же используется для сборки заземляющей штанги. Таким образом, исключается возможность наложения заземления на провод контактной сети до установки башмака на подошву рельса, а при установленном заземлении исключается возможность снятия башмака с рельса, до снятия заземления с провода.






Возможные стандартные типоисполнения заземлений переносных для ВЛ



Тип используемого заземления

Стандартные сечения, мм2

Заземления до 1кВ

ЗПЛ-1Д

ЗПЛ-1Н

ЗПЛ-1Н-1Ш

ЗПЛ-1Н-К

ЗПЛ-1М

16, 25, 35, 50, 70, 95, 120

ЗПЛ-1М-ПЗ

ЗПЛ-1Э

ЗПЛ-1-01

ЗПЛ-1-02

ЗПЛ-1-03

ЗПЛ-1

ЗПЛ-1К

ЗПЛ-1Ш

ЗПЛ-1

ЗПЛ-1

ЗПЛ-1

ЗПЛ-ПТР-1

КШЗ-0,4

КШЗ-1Д

КШЗ-1

ПЗУ-1Д

ПЗУ-1Н

ПЗУ-1М

ПЗУ-1Э

ПЗУ-1

ПЗУ-ПТР-1









Заземления до 10кВ

ЗНЛ-10

ЗНЛ-10

ЗПЛ-10

ЗПЛ-10-3

ЗПЛ-10-1Ш

16, 25, 35, 50, 70, 95, 120

ЗПЛ-10-4

ЗПЛ-10-3Ш

ЗПЛ-10-К

ЗПЛ-10

ЗПЛ-10

ЗПЛ-10-3

ЗПЛ-10Д

ЗПЛ-10Д-3

ЗПЛ-10Н

ЗПЛ-10Н-3

ЗПЛ-10Н-1К

ЗПЛ-10Н-1Ш

ЗПЛ-10Н-3Ш

ЗПЛ-10М

ЗПЛ-10М-3

ЗПЛ-1-10М-ПЗ

ЗПЛ-10М-ПЗ

ЗПЛ-10Э

ЗПЛ-10Э-3

ЗПЛ-15-3

ЗПЛ-15-3-СЗ

ЗПМЗ-0,4-10

ЗПМЗ-0,4-10Э

ЗПМЗ-6-10

КШЗ-0,4-10Д

КШЗ-10Д

КШЗ-10

КШЗ-10-1Ш

КШЗ-1-10

КШЗ-0,4-10М

КШЗ-10М

КШЗ-10Н

КШЗ-10Н-1Ш

КШЗ-10Э

КШЗ-10Э-1Ш

КШЗУ-0,4-10

КШЗУ-0,4-10Н

КШЗУ-0,4-10Э

ПЗК-ПТР-10

УНПЗ-ПТР-15

УНП-10БД

УНП-10Н

УНП-10

УНП-10

УНП-10Э

Заземления до 35кВ

ЗПЛ-35Д-1

ЗПЛ-35Д-3

ЗПЛ-35Н-1

ЗПЛ-35Н-3

ЗПЛ-35М-1

25, 35, 50, 70, 95, 120

ЗПЛ-35М-3

ЗПЛ-35Э-1

ЗПЛ-35Э-3

ЗПЛ-ПТР-35-1

ЗПЛ-ПТР-35-3

ЗПЛ-35-1

ЗПЛ-35-3

ЗПЛ-35

ЗПЛ-35-01

ЗПЛ-35-03

ЗПЛ-35-1

ЗПЛ-35-3

ЗПЛ-35-1

ЗПЛ-35-3



Заземления до 110кв





ЗПЛ-110Д-1

ЗПЛ-110Д-3

ЗПЛ-110Н-1

ЗПЛ-110Н-3

ЗПЛ-110М-1

25, 35, 50, 70, 95

ЗПЛ-110М-3

ЗПЛ-110Э-1

ЗПЛ-110Э-1ШБ

ЗПЛ-110Э-3

ЗПЛ-110-1

ЗПЛ-110-3

ЗПЛ-110

ЗПЛ-110-3

ЗПЛ-ПТР-110-1

ЗПЛ-ПТР-110-3

ЗПЛ-110-01

ЗПЛ-110-03

ЗПЛ-110-1

ЗПЛ-110-3

ЗПЛ-110-1

ЗПЛ-110-3









Заземления до 220кВ

ЗПЛ-220Д-1

ЗПЛ-220Д-3

ЗПЛ-220Н-1

ЗПЛ-220Н-3

ЗПЛ-220М-1

25, 35, 50, 70, 95

ЗПЛ-220М-3

ЗПЛ-220Э-1

ЗПЛ-220Э-3

ЗПЛ-ПТР-220-1

ЗПЛ-ПТР-220-3

ЗПЛ-220-01

ЗПЛ-220-03

ЗПЛ-220-1

ЗПЛ-220-3

ЗПЛ-220

ЗПЛ-220-3

ЗПЛ-220-1

ЗПЛ-220-3

ЗПЛ-220-1

ЗПЛ-220-3

ЗПМЗ-110-220

ЗПЛШМ-110-220

ПЗ-110-220Д

ПЗ-110-220Н

ПЗ-110-220Ш

ПЗ-110-220Э

ПЗ-110-220Э-Т

ПЗ-ПТР-110-220

ПЗ-110-220



Заземления до 330кВ

ЗПЛ-330-1

ЗПЛ-330-3

ЗПЛ-330-01

ЗПЛ-330М-1

ЗПЛ-330-1

25, 35, 50

ЗПЛ-330-3

ПЗ-ПТР-330

ПЗТ-330





Заземления до 500кВ

ЗПЛ-500Н-1

ЗПЛ-500Н-3

ЗПЛ-500-1

ЗПЛ-500-3

ЗПЛШМ-330-500

16, 25, 35, 50, 70, 95, 120

ЗПГЗ-110-500

ЗПМЗ-330-500

ЗПМЗ-110-500

ЗПТ-110-500

ПЗ-330-500Д

ПЗ-330-500Н

ПЗ-330-500Э

ПЗ-330-500

ПЗ-330-500Ш

ПЗТ-ПТР-500

ПЗТ-330-500Д

ПЗТ-330-500Н

ПЗТ-330-500М

ПЗТ-330-500Ш

ПЗТ-110-500Э

ПЗТ-330-500Э

ПЗТ-330-500







Заземления до 750кВ

ЗПЛШМ-750

ЗПМЗ-750

ПЗ-750Н

ПЗ-750Ш

ПЗ-750Э

25

ПЗ-ПТР-750

ПЗ-750







Заземления до 1150кВ

ЗПГЗ-750-1150

ЗПЛШМ-1150

ЗПМЗ-1150

ЗПТ-750-1150

ПЗ-1150Н

16, 25, 70

ПЗ-1150Ш

ПЗ-1150Э

ПЗ-ПТР-1150

ПЗТ-750-1150М

ПЗТ-750-1150Н

ПЗТ-750-1150Э

ПЗТ-750-1150







Зеземления для ВЛ СИП до 1кв

ЗПЛ-1-СИП 7 лучей закоротка

ЗПЛ-1-СИП 7 лучей закоротка и заземляющий спуск

ЗПЛ-1-СИП закоротка

ЗПЛ-1-СИП закоротка и заземляющий спуск

ЗПЛ-1-СИП заземляющий спуск

16, 25

ЗПЛ-1Д-СИП закоротка

ЗПЛ-1Д-СИП закоротка и заземляющий спуск

ЗПЛ-1Д-СИП заземляющий спуск

ЗПЛ-1-3-СИП закоротка

ЗПЛ-1-С заземляющий спуск

ЗПЛ-1М-5-СИП закоротка

ЗПЛ-1М-6-СИП закоротка

ЗПЛ-1М-СИП закоротка

ЗПЛ-1М-СИП заземляющий спуск

ЗПЛ-1М-СИП закоротка и заземляющий спуск

ЗПЛ-1Н-СИП закоротка и заземляющий спуск

ЗПЛ-ПТР-1-СИП закоротка и заземляющий спуск

ПЗС-ПТР-1-СИП

ПЗУ-ПТР-1-СИП

ЗПЛ-1-СИП закоротка

Заземления для ВЛ СИП до 10кВ

ПК-0,4-10

ПК-0,4-10Н

ПК-1-10

ПК-10Э



25, 35, 50, 70, 95

Заземления для ВЛ СИП до 15кВ

ЗПЛ-15-СИП

ЗПЛ-15-03







25, 50

Заземления для контактной сети ЖД расчитаны на 27,5кВ переменного тока и на 3,3кВ постоянного тока.

ЗПЛШМ-35ЖД

ЗПМЗ-К-6

УЗП-2(4,6)

УЗП-2П

УЗП-3-КС

50

УЗП-3Н-КС

УЗП-3Э-КС











  2.2 заземления переносные для РУ (распределительных устройств)

применяются для безопасности работников во время выполнении работ на отключенном участке распределительных устройств от поражения электрическим током, при непредусмотренном появлении на этих участках высокого или наведенного напряжения.





 Возможные стандартные типоисполнения заземлений переносных для РУ



Тип используемого заземления

Стандартные сечения, мм2

Заземления до 1кВ

ЗПП-1-01

ЗПП-1-02

ЗПП-1-03

ЗПП-1

ЗПП-1-16х-021

16, 25, 35, 50, 70, 95, 120, 150

ЗПП-1

ЗПП-1Н

ЗПП-1

ЗПП-ПТР-1

ЗПП-ПТР-2

ЗПРУ-1

ЗПРУ-2

ПЗП-1000-ЗС

ПЗРУ-1Д

ПЗРУ-2Д

ПЗРУ-1М

ПЗРУ-2М

ПЗРУ-1Н

ПЗРУ-2Н

ПЗРУ-2Н-3

ПЗРУ-1Э

ПЗРУ-2Э

ПЗРУ-2Э-3

ПЗРУ-1

ПЗРУ-1

ПЗРУ-2

ПЗРУ-2-3







Заземления до 10кВ

ЗПП-ПТР-10

ПЗ-10-ЗС







25, 35, 50, 70, 95

Заземления до 15кВ

ЗПП-15Д

ЗПП-15М

ЗПП-15М-3

ЗПП-15Н

ЗПП-15Н-3

16, 25, 35, 50, 70, 95, 120, 150

ЗПП-15Э

ЗПП-ПТР-15

ЗПП-15-02

ЗПП-15-3

ЗПП-15

ЗПП-15

ЗПП-15-3

ЗПП-15





Заземления до 35кВ

ЗПП-35Д

ЗПП-35М

ЗПП-35М-3

ЗПП-35Н

ЗПП-35Э

25, 35, 50, 70, 90, 95

ЗПП-35Э-3

ЗПП-ПТР-35

ЗПП-35-03

ЗПП-35-3

ЗПП-35

ЗПП-35-3

ЗПП-35-1

ЗПП-35-3

ЗПП-35



Заземления до 110кВ

ЗПП-110Д

ЗПП-110М

ЗПП-110М-3

ЗПП-110Н

ЗПП-110Э

16, 25, 35, 50, 70, 95, 120

ЗПП-ПТР-110

ЗПП-ПТР-110-3

ЗПП-110-03

ЗПП-110-3

ЗПП-110

ЗПП-110-3

ЗПП-110-1

ЗПП-110-3

ЗПП-110



Заземления до 220кВ

ЗПП-220Д

ЗПП-220М

ЗПП-220Н

ЗПП-220Э

ЗПП-ПТР-220

16, 25, 35, 50, 70, 95, 150

ЗПП-220-03

ЗПП-220-3

ЗПП-220

ЗПП-220-3

ЗПП-220-1

ЗПП-220-3

ЗПП-220







Заземления до 330кВ

ЗПП-330М

ЗПП-330Н

ЗПП-330

ЗПП-330-01

ЗПП-330-3

25, 35, 50, 70, 95

Заземления до 500кВ

ЗПП-500Д

ЗПП-500Д-1

ЗПП-500М

ЗПП-500Н

ЗПП-500

16, 25, 35, 50, 70, 95



  2. 3 заземления переносные для пожарных машин (заземления переносные машинные)

применяются для защиты работающих на пожарных машинах, кранах, бензовозах, газозаправочных станциях при появлении на машинах наведенного напряжения.

Данный вид заземления представляет собой две заземляющих струбцины, соединенные между собой заземляющим проводником из гибкого медного провода, опрессованного на концах наконечниками, которые крепиться к заземляющим струбцинам с помощью болтовых соединений.







Данный вид заземлений рассчитан на номинальное напряжение - до 1кВ.

Основными характеристиками являются сечение и длина заземляющего провода.



Возможные стандартные типоисполнения заземлений переносных для пожарных машин

Наименование

Возможные сечения, мм2

Длина заземляющего спуска, м

ЗПМ-1Д

16, 25, 35, 50, 70

3; 5; 6,5; 8; 10; 15; 20; 25; 30; 40;50; 60

ЗПМ-1Н

16, 25

8, 10, 15, 20, 25, 30

ЗПМ-1М



16, 25

8, 10, 15, 20, 25, 30

ЗПМ-1Э

16, 25, 70

5, 8, 10, 15, 20, 25, 30, 40, 50

ЗППМ

16, 25, 35, 50, 70

10, 15, 20, 25, 30

ЗПМ-1

16

15

ЗПМ

8, 16, 20, 25, 70

5, 8, 10, 15, 16, 20, 30

ЗГМ-01

70

2,5

ЗПМ-ПТР

16, 25

10, 15, 20, 25, 30

ЗПН-ПТР

16

4

ЗПМ-1

16, 25, 35, 50, 70

8, 10, 15, 20, 25, 30



2. 4 заземления переносные для пожарных стволов

применяются для защиты работающих от поражения электрическим током на пожарных машинах при попадании струи из ствола на токоведущие части электроустановок, находящихся под напряжением или при появлении на машинах наведенного напряжения при тушениях пожаров.

Конструктивной особенностью данного вида заземлений является фазный зажим выполненный в виде кольца с винтовым зажимом (рис.1), отдельно нужно выделить фазный зажим заземлений ЗПС-1Д в виде "прищепки с пружиной"  (рис.2.)



рис.1                                    рис.2

Возможные стандартные типоисполнения заземлений переносных для пожарных стволов

Наименование

Возможные сечения, мм2

Длина заземляющего спуска, м

ЗПС-1Д

16, 25, 35, 50, 70

5, 8, 10, 15, 16, 20, 25, 30, 35, 40

ЗПС-1Н

16, 25

8, 10, 15, 20, 25, 30

ЗПС-1М

16, 25

8, 10, 15, 20, 25, 30

ЗПС-1Э

16, 25

8, 10, 15, 20, 25, 30, 40, 50

ЗПС

16, 25, 35, 50, 75

10, 15, 20, 25, 30

ЗППГ-1

16

15

ЗПС

20, 25

8,16

ЗПС-ПТР

16, 25

10, 15, 20, 25

ЗПС-1

16, 25, 35, 50, 70

8, 10, 15, 20, 25, 30



К основным характеристикам переносных заземлений относятся:

    • сечение заземляющего провода.

    • номинальное напряжение заземляемого устройства, линии;



Для расчета сечения переносных заземлений на нагрев токами короткого замыкания рекомендуется пользоваться следующей упрощенной формулой:





где: Smin- минимальное сечение провода, мм2;

Iуст - наибольшее значение установившегося тока короткого замыкания, кА;

tв - время наибольшей выдержки основной релейной защиты, с.





При больших токах короткого замыкания разрешается устанавливать несколько заземлений параллельно.



Провода для заземления и закорачивания должны быть выполнены из гибких медных жил и иметь сечение, удовлетворяющее требованиям термической стойкости при трехфазных коротких замыканиях, но не менее 25мм2 в электроустановках напряжением выше 1000В и не менее 16мм2 в электроустановках до 1000В (согласно документа: «Правила применения и испытания средств защиты, используемых в электроустановках, технические требования к ним»)



Стадартные сечения заземлений и токи термической и электродинамической стойкости приведены в таблице.

Сечение провода, мм2

16

25

35

50

70

95

120

Ток термической стойкости в течение 3с, не более, кА

2,3

3,6

5,1

7,2

10,1

13,7

17,3

Ток электродинамической стойкости, не более, кА

14,0

22,0

31,0

44,25

61,75

84,0

106,0

    Термически стойкое переносное заземление: Переносное заземление, которое при протекании установившегося тока короткого замыкания в течение определенного периода времени не разрушается.

    Электродинамически стойкое переносное заземление: Переносное заземление, которое выдерживает электродинамическое воздействие (ударный ток) в течение первого полупериода без механических разрушений и без срыва с токоведущих частей.











В зависимости от назначения и номинального напряжения заземляемых устройств, воздушных линий применяются различные фазные зажимы:

Наименование

Особенности

Байонет

Байонетный зажим имеет конструкцию, обеспечивающую постановку и снятие переносного заземления движением сверху-вниз. Чтобы снять заземление с фазных проводов ВЛ, необходимо потянуть штангу заземления на себя, а затем провернуть ее вокруг собственной оси на 300, при этом байонетный зажим останется открытым





Винтовой

Применяется в различных типах заземлений. Закрепление фазного зажима происходит путем вращения изолирующей штанги винтовой оси струбцины.



Винтовой с карданом

Применяется в различных типах заземлений. Закрепление фазного зажима происходит путем вращения изолирующей штанги винтовой оси струбцины. Карданный механизм позволяет устанавливать заземления в труднодоступные места, под углом.



Втычные ножи

Используется в заземлениях для РУ типа ПЗРУ-2

Втычные ножи (фазные зажимы) вставляются вместо снятых на время ремонтных работ предохранителей









Гравитационный

Устанавливается путем подвешивания на воздушную линию и закрепляется затвором, который удерживается весом штанги и провода. Позволяет избежать скатывания штанги в сторону провиса провода. Конструкция фазных зажимов данного типа защищена патентом

Прокалывающий зажим

Особенностью конструкции фазных зажимов является наличие на них специальных шиповых площадок, которые при наложении заземления на линии прокладывают изолирующую оболочку проводов. Этим обеспечивается контакт фазного зажима с токоведущей частью и соответственно: функцию защитного заземления.





Пружинный («прищепка»)

Дёшевы благодаря простоте, удобны в работе, однако имеют существенные недостатки, обусловленные наличием упругого элемента в виде пружины или упругой пластины. Со временем сжатая пружина теряет упругость, в результате чего, слабеет сила прижима к проводам ВЛ. Кроме того, при нагреве под воздействием ударного тока КЗ, происходит быстрый нагрев зажима в целом, что приводит к падению упругости пружины, как следствие, уменьшение силы прижатия токосъемных элементов зажима в проводам ВЛ и срыв заземления с проводов ВЛ под воздействием электродинамических сил тока КЗ.





Пружинный с карданом

Зажим устанавливается на провод или трубчатую шину путем резкого защелкивания подпружиненным прижимом с его последующей фиксацией для предотвращения случайного сброса заземления.

Пружинный с фиксацией



Уловитель-фиксатор

Применяется в устройствах наброса на провода. Представляет собой метательный груз.



Цанговый

Применяется в заземлениях ЗПЛ-СИП. Цанговый зажим подключается к СИП через специальный адаптер PMCC, устанавливаемый со стороны ответвления в зажимах с прокалыванием изоляции (типа HEL или KZ2)





Правила применения заземлений





Перед каждым применением инструмент должен быть осмотрен. Изолирующие рукоятки инструмента не должны иметь раковин, трещин, сколов, вздутий и других дефектов, которые приводят к ухудшению внешнего вида и снижению механической и электрической прочности.

При обнаружении механических дефектов контактных соединении, обрыве более 5% проводников, их расплавлении заземление должно быть изъято из эксплуатации.

После работы в режиме короткого замыкания заземление должно изыматься из эксплуатации.



Переносные заземления устанавливаются на токоведущих частях со всех сторон, откуда может быть подано напряжение на отключенный для проведения работ участок.





Работу по снятию и установке заземлений следует производить в диэлектрических перчатках.







Порядок проведения работ по установке заземлений:



1. проверка отсутствия напряжения на токоведущих частях указателем напряжения.

Проверку отсутствия напряжения производить в соответствии с требованиями документа «Инструкция по применению и испытанию средств защиты, используемых в электроустановках» и руководства по эксплуатации указателя напряжения.



2. заземляющий спуск (1) присоединяется к заземляющей проводке или к зачищенной металлической конструкции заземленной опоры, либо к специальному заземлителю с помощью заземляющей струбцины (2)



3. с помощью изолирующей штанги для наложения заземления (3) фазные зажимы (4) заземления поочередно накладываются на токоведущие части всех фаз и закрепляются там также с помощью штанги. При установке и снятии заземления необходимо держаться за рукоятку штанги до ограничительного кольца. Касаться изолирующей части запрещается.

Если штанга не приспособлена для закрепления зажимов, закрепление может быть выполнено вручную в диэлектрических перчатках.



Порядок снятия переносных заземлений:

1. снимаются фазные зажимы с токоведущих частей

2. отсоединяется заземляющий спуск от заземленной конструкции.



 Нормативные документы:

ГОСТ Р 51853-2001 Заземления переносные для электроустановок.



«Правила применения и испытания средств защиты, используемых в электроустановках, технические требования к ним»



Заказать любое переносное заземление Вы можете обратившись по телефону (4812) 62-32-32 или отправив запрос на [email protected]

Требования к заземлению портативных генераторов - Jade Learning

Требования к заземлению портативных генераторов

Автор: Стэн Тюркель | 17 июля 2018 г.

Автор: Стэн Тюркель.

Переносные генераторы полезны, когда требуется временное или удаленное питание. Знание того, когда заземлять генератор, имеет решающее значение для безопасности оператора. Руководящие принципы OSHA могут обезопасить вас и помочь избежать нарушений электрооборудования.

Основной функцией системного заземления или заземляющего электрода (заземляющего стержня) является защита оборудования от молнии (статья 250 NEC.4). Добавление заземляющего стержня к портативному генератору создает опасность поражения электрическим током, как это видно на рисунке.

Требования OSHA к заземлению для переносных генераторов и генераторов, устанавливаемых на транспортных средствах, устанавливают следующее:
При следующих условиях OSHA предписывает (29 CFR 1926.404 (f) (3) (i)), что корпус переносного генератора не нужно заземлять (подключать на землю) и что каркас может служить землей (вместо земли):

Генератор питает только оборудование, установленное на генераторе и / или шнур, и подключенное к вилке оборудование через розетки, установленные на генераторе, § 1926.404 (f) (3) (i) (A). Металлические части оборудования, не протекающие по току (например, топливный бак, двигатель внутреннего сгорания и корпус генератора), прикреплены к корпусу генератора, а клеммы заземляющего проводника оборудования (силовых розеток, которые являются частью [установленного на] генераторе) соединены с рамой генератора, § 1926.404 (f) (3) (i) (B).

Таким образом, вместо подключения к системе заземляющих электродов, такой как ведомый заземляющий стержень, корпус генератора заменяет заземляющий электрод.

Если этих условий нет, то потребуется заземляющий электрод, например заземляющий стержень.

Если переносной генератор подает электроэнергию в сооружение путем подключения через передаточный переключатель к сооружению (дому, офису, магазину, трейлеру или аналогичному), он должен быть подключен к системе заземляющих электродов, например, к заземляющему стержню с приводом. . Автоматический переключатель должен быть одобрен для использования и установлен в соответствии с инструкциями производителя по установке квалифицированным электриком.

Требования к заземлению генераторов, подключенных через автоматические переключатели, регулируются статьей 250 Национального электротехнического кодекса (NEC).

Переносные генераторы требуют безопасных методов работы, и часто их не принимают во внимание. Вот список, который поможет вам обезопасить себя.

• При обслуживании и эксплуатации переносных генераторов соблюдайте инструкции производителя по эксплуатации и технике безопасности.

• Никогда не подключайте переносной генератор непосредственно к электрической системе здания (дома, офиса или трейлера), если генератор не имеет правильно установленного безобрывного переключателя.

• Всегда подключайте электрические приборы и инструменты непосредственно к генератору с помощью шнуров, поставляемых производителем прибора.

• Используйте усиленные удлинители с заземляющим проводом (трехжильный гибкий шнур и трехконтактные разъемы для шнура).

• Используйте прерыватели цепи замыкания на землю (GFCI) в соответствии с инструкциями производителя.

• Не подключайте генератор к конструкции, если генератор не имеет правильно установленного безобрывного переключателя.

• Осмотрите оборудование перед использованием; выводить неисправное оборудование из эксплуатации; пометьте или пометьте его как небезопасный для использования.

• Все генераторы следует ежегодно проверять на целостность соединения между корпусом генератора и клеммами заземления оборудования силовых розеток, которые необходимы для безопасного использования оборудования. Подключение может быть подтверждено проверкой квалифицированным электриком с соответствующим оборудованием. Омическое сопротивление должно быть близким к нулю и не должно быть прерывистым, что указывает на слабое соединение.

Чтобы узнать больше, пройдите онлайн-обучение по электрике с JADE Learning.Просмотрите наши курсы по подготовке к экзамену на электрическую лицензию.

Как заземлить портативный генератор

Переносные генераторы дают вам свободу электричества в дороге. Это означает, что вы можете взять с собой домашний комфорт в поход, электрифицировать мероприятия на свежем воздухе, использовать электроинструменты на удаленном рабочем месте и многое другое.

Хотя портативные генераторы относительно безопасны по сравнению с другими моторизованными инструментами, все же следует помнить о некоторых важных соображениях безопасности.Одним из наиболее важных из них является определение , нужно ли заземлять ваш генератор, и понимание того, как это делать.

Не все портативные генераторы необходимо заземлять, а некоторые могут нуждаться в заземлении только при определенных обстоятельствах. В этой статье мы расскажем, что такое заземление, как определить, нужно ли заземлять портативный генератор, и объясним, как это сделать безопасно.

Общие сведения об электрическом заземлении

Когда электричество проходит через набор проводов, оно всегда стремится рассеять энергию, возвращаясь к земле.В обычной электрической системе, такой как ваш генератор, электричество проходит через «горячие» провода к серии нейтральных проводов.

Но, если что-нибудь случится с этой нормальной электрической цепью, электричество потечет по пути наименьшего сопротивления . Если ваш генератор не заземлен, этот путь наименьшего сопротивления может позволить электричеству течь там, где его не должно быть, что может вызвать поражение электрическим током, искру возгорания или вызвать другие опасные ситуации.

Заземление обеспечивает резервный путь с наименьшим сопротивлением прохождению электричества .Термин «заземление» используется потому, что во многих электрических системах этот резервный путь ведет непосредственно в землю, где он может представлять относительно небольшой риск.

Вам нужно заземлить портативный генератор?

Для обеспечения безопасности все переносные генераторы должны быть заземлены . Но нужно ли вам делать что-то особенное для заземления генератора, зависит от того, как он был разработан.

Большинство современных портативных генераторов сконструированы таким образом, что металлический каркас вокруг генератора действует как путь наименьшего электрического сопротивления .В этом случае двигатель, топливный бак и корпус генератора соединены с рамой, так что любое электричество, протекающее через генератор вне проводки, заземляется рамой.

Самый простой способ узнать, нужно ли заземлять генератор, - это просмотреть руководство пользователя . Производитель должен предоставить предельно четкие инструкции о том, нужно ли заземлять ваш генератор.

Если у вас нет руководства или оно непонятно, вы также можете проверить конструкцию своего генератора.Если передаточный переключатель генератора дает вам возможность передавать ток на нейтральный заземляющий провод, компоненты вашего генератора состоят из отдельно производной системы. Это означает, что вам нужно будет подключить свой генератор к отдельному заземляющему стержню .

Заземление портативного генератора

Если вы обнаружите, что вам необходимо заземлить портативный генератор, вам необходимо подключить безобрывный переключатель генератора к заземляющему стержню.

Инструменты и оборудование для заземления генератора

Для заземления генератора вам потребуется следующее оборудование:

  • Медный стержень заземления - Медный стержень заземления предназначен для вбивания в землю, где любой электрический ток можно безопасно рассеять.Для большинства портативных генераторов вам понадобится медный заземляющий стержень длиной не менее четырех футов, хотя более длинный стержень может упростить его погружение в землю.
  • Медный провод заземления - Медный провод заземления будет использоваться для соединения болта заземления на генераторе с заземляющим стержнем. Количество проволоки, которое вам понадобится, будет зависеть от расстояния между генератором и заглубленным стержнем. Обязательно дайте себе дополнительный провод, так как это может облегчить вбивание стержня в землю.
  • Инструмент для зачистки проводов, плоскогубцы и гаечный ключ - Эти инструменты будут использоваться для зачистки медного заземляющего провода и его подключения к заземляющему стержню и болту заземления генератора.
  • Молоток или молоток - Вам понадобится тяжелый тупой предмет, чтобы вбить медный заземляющий провод в землю. В зависимости от местности также может пригодиться лопата или шип.

Шаг 1: Забейте медный стержень заземления

Медный стержень заземления следует вбить в землю или закопать глубиной не менее 8 футов (хотя вы можете купить стержень 4 футов, но 8 стандартно для дома установок) .Такая глубина гарантирует, что любой электрический разряд от заземляющего стержня не приведет к поражению электрическим током людей, стоящих на поверхности. Если вы находитесь на каменистой или труднопроходимой местности, удилище можно забивать под углом до 45 градусов.

Шаг 2. Подсоедините медный провод к заземляющему стержню

Используйте инструменты для зачистки проводов, чтобы зачистить от шести до 12 дюймов изоляции с одного конца медного провода . Затем оберните им верхнюю часть заземляющего стержня, используя плоскогубцы, чтобы убедиться, что он плотно намотан на стержень.

Шаг 3. Подключите генератор к заземляющему стержню

Вы можете подключить генератор к заземляющему стержню, используя другой конец медного провода. При этом генератор должен быть выключен .

Найдите болт заземления на генераторе и слегка ослабьте гайку. Зачистите конец медного провода на 1-2 дюйма, а затем оберните его вокруг болта заземления плоскогубцами . Когда закончите, затяните гайку, чтобы проволока оставалась на месте.

Следует ли заземлять генератор?

Большинство современных генераторов спроектированы как единая система, так что рама служит для заземления генератора. Но если вы обнаружите, что вашему генератору требуется внешнее заземление, правильное заземление является чрезвычайно важной частью безопасной работы генератора .

Заземление портативного генератора может быть быстрым и простым, если у вас под рукой будут подходящие инструменты. После того, как он будет заземлен, вы можете управлять своим генератором, не беспокоясь о возможном поражении электрическим током в случае электрического сбоя.

Как установить заземляющие стержни: 10 шагов (с изображениями)

Об этой статье

Соавторы:

Электрик и строитель, CN Coterie

Соавтором этой статьи является Ricardo Mitchell. Рикардо Митчелл - генеральный директор CN Coterie, полностью лицензированной и застрахованной строительной компании, сертифицированной Агентством по охране окружающей среды (EPA), расположенной на Манхэттене, штат Нью-Йорк.CN Coterie специализируется на полном ремонте домов, электричестве, сантехнике, столярных изделиях, столярных изделиях, реставрации мебели, устранении нарушений OATH / ECB (Управление административных разбирательств и слушаний / Комиссия по экологическому контролю) и устранении нарушений DOB (Департамент строительства). Рикардо имеет более 10 лет опыта работы в области электротехники и строительства, а его партнеры имеют более 30 лет соответствующего опыта. Эту статью просмотрели 193 942 раза (а).

Соавторы: 4

Обновлено: 8 июня 2021 г.

Просмотры: 193,942

Краткое содержание статьи X

Перед установкой заземляющих стержней позвоните на местную горячую линию по копанию, чтобы они могли послать кого-нибудь для определения местоположения любых проводов или труб, которые находятся на пути к месту, где вы хотите разместить заземляющий стержень.Убедившись, что поблизости нет труб или проводов, купите утвержденный комплект заземляющих стержней. Затем выройте яму глубиной 2-4 фута, куда вы хотите вставить стержень. Вбейте стержень в землю с помощью молотка, дрели или забивного инструмента, пока он не войдет полностью. После того, как вы вставите стержень, вам нужно будет подключить его к электрической системе здания. Если вы не знаете, как это сделать, подумайте о найме электрика, который безопасно поможет вам завершить процесс. Чтобы узнать, как выбрать подходящее место для заземляющего стержня, читайте дальше!

  • Печать
  • Отправить письмо поклонника авторам
Спасибо всем авторам за создание страницы, которую прочитали 193 942 раза.

Простая установка заземляющих стержней

[Перепечатано с моего инженерного веб-сайта www.cosjwt.com]

В 2006 году я попытался модернизировать свою домашнюю электрическую панель.

Инспектор сказал мне, что мне нужно будет установить два заземляющих стержня, чтобы привести установку в соответствие с кодом.

Искал в Интернете идеи и наткнулся на радиста-любителя, устанавливающего вышку. В рамках своей установки он добавил заземляющие стержни. Он описал простой метод, используя только воду, время и терпение, чтобы положить в землю даже самые длинные заземляющие стержни.

Его шаги были примерно такими:

  • Выкопайте небольшую чашу в земле там, где пойдет заземляющий стержень,
  • Залейте воду в чашу,
  • Вставьте стержень заземления в землю на несколько дюймов,
  • Снимите заземляющий стержень и дайте воде стечь,
  • Вдавите стержень заземления в землю на дюйм или два больше,
  • Повторите, убедившись, что в «миске» достаточно воды.

До тех пор, пока вы не столкнетесь с твердой скалой, вода поможет вашему заземляющему стержню отодвинуть грязь и уйти глубже.

Оба заземляющих стержня электроустановки вошли без заминки. Обратите внимание на то, что земля вокруг моего дома, где установлены заземляющие стержни, заполнена землей, поэтому угроза залегания глубоких пород была минимизирована.

Затем я обратил свое внимание на антенны… в частности, на мою запланированную 20-метровую вертикаль.

Заземляющий стержень для моей вертикальной антенны
Перво-наперво. Нам нужно понять, почему мы устанавливаем заземляющий стержень в вертикальной антенной системе. На ум приходят две причины: молниезащита и радиочастотный противовес.

Молниезащита
Это традиционное использование заземляющих стержней. Надежда здесь состоит в том, чтобы рассеять массивные токи от прямых или близких ударов молнии до земли, проводя энергию в почву, окружающую заземляющий стержень. В практических системах заземляющих стержней для молниезащиты используется множество стержней, соединенных с помощью медной перемычки с низкой индуктивностью и сильноточного тока; Это гарантирует, что земля не будет насыщена током из-за распределения энергии по большей площади.

Еще один важный момент - это то, как мы подключаем наш провод к заземляющему стержню.Поскольку молния может довольно легко проскочить через небольшие промежутки, не так важно, чтобы соединение между проводом и заземляющим стержнем было низким импедансом. Использование традиционного зажима заземляющего стержня для прижатия провода к заземляющему стержню обеспечивает все, что вам нужно для проведения энергии молнии, хотя мнения расходятся. По-прежнему рекомендуется попробовать низкоомное соединение в качестве хорошей инженерной практики, но искрение сделает ваше соединение за вас с малым потенциалом напряжения с помощью зажима заземляющего стержня. Тем не менее, разве не было бы большим удовольствием иметь повод сваривать с Thermite ?

RF Противовес заземления
Тут совсем другая проблема.Наша цель - провести вторую половину радиосигнала, идущего от нашего коаксиального кабеля к земле, чтобы наша антенна была «соединена» с эффективной заземляющей поверхностью. На ВЧ частотах заземляющий стержень лучше, чем ничего, но не идеален; Система радиальных проводов улучшит эту цель. Однако ради аргументации предположим, что заземляющий стержень поможет. В отличие от молнии, которая может и будет образовывать дугу между двумя проводниками, нам необходимо низкоомное РЧ соединение для токов РЧ антенны. Таким образом, имеет смысл только проволока, припаянная к заземляющему стержню.Именно так мы поступили с заземляющим стержнем антенны.

При установке системы вертикальной антенны я решил снова использовать водный метод. На этот раз установка была на девственном поле фермы. Угроза камней в пределах восьми футов от поверхности была реальной.

Подготовка заземляющего стержня к установке провода 14 AWG
Заземляющие стержни массивные. Припаять к ним провод - непростая задача. Я слышал, что пайка - это предпочтительный метод. Я решил использовать пропановую горелку и серебряный припой.Сначала я подготовил заземляющий стержень для приема припоя, как если бы вы готовили медную трубу…

Подготовка к припоям с проволочной щеткой Добавить флюс к заземляющему стержню

Зачистите кусок провода 14AWG…

Зачистите провод для заземляющего стержня

Оберните зачищенный медный провод вокруг медного заземляющего стержня, нанесите еще флюса и серебряный припой с помощью горелки…

Оберните оголенный провод вокруг стержня заземления Нагревание и припой проволоки к стержню

Нагрейте стержень прикосновением и дайте проволоке отвести тепло от стержня. Если вы приложите пламя к проволоке, она мгновенно окислится и затруднит пайку.

Дайте стержню заземления остыть в течение часа.

Я заручился помощью нескольких детей, чтобы посмотреть, смогут ли они установить восьмифутовый заземляющий стержень.

Выкопайте небольшую чашу, в которую вы установите заземляющий стержень. В этом случае мы добавляем заземляющий стержень к моей новой вертикальной антенной системе.

Добавьте немного воды в отверстие и начните погружать стержень в грязь примерно на один дюйм глубже за одно погружение. Не заходите слишком далеко, иначе вам будет сложно вытащить заземляющий стержень.

Выкопайте небольшую ямку и залейте водой. Переместите стержень вверх и вниз на Землю

Вы можете продолжать технику погружения в воду до тех пор, пока заземлитель не окажется на желаемой глубине. Я решил оставить опору незащищенной, переустановить радиальную пластину заземления и закончить установку, слегка постукивая стержнем заземления до конечной глубины.

Используйте молоток, чтобы установить штангу на конечную глубину.


Результат

Штанга заземления готова для радиалов и антенны. Система заземления

- FenceFast Ltd.

Знаете ли вы, что 80% всех проблем с электрическим забором вызваны плохой системой заземления?

Часто упускают из виду установку хорошей системы заземления, но это очень важно. Это то, как энергия течет от Энерджайзера к забору, через животное и обратно через землю к Энерджайзеру. Без хороших чистых заземляющих стержней достаточного размера и количества заземление не будет работать, и удар не будет завершен, поскольку удар будет получен только в том случае, если система заземления способна мгновенно заменить все электроны, уходящие в почву. от провода электрического забора.Если система заземления не способна мгновенно собрать огромное количество электронов из почвы, полный заряд на заборе не будет высвобожден при прикосновении к проводу. Таким образом, создание эффективной системы заземления - это создание эффективной системы сбора электронов.

  • Общее правило заключается в установке стержня заземления не менее 3 футов на джоуль выходной мощности блока питания. Таким образом, для блока питания на 15 Джоулей потребуется как минимум 45 футов заземляющего стержня .Они должны быть установлены на расстоянии не менее 10 футов друг от друга. В плохих грунтах заземления могут потребоваться дополнительные заземляющие стержни
  • Каждый постоянный стержень заземления должен иметь длину не менее 6 футов. 3-футовые заземляющие стержни Т-образного типа могут использоваться для портативных систем солнечной энергии с выходной мощностью менее 1 джоуля.
  • Используйте только заземляющие стержни из оцинкованной стали . Медные заземляющие стержни будут реагировать с вашей оцинкованной стальной проволокой, вызывая электролиз, который разъедает контакт между проводом и заземляющими стержнями.Неоцинкованные стальные стержни, такие как арматура, ржавеют. Ржавчина - очень плохой проводник, поэтому заземляющие стержни не могут прочно соединиться с почвой.
  • Стержни заземления должны располагаться на расстоянии не менее 10 футов друг от друга
  • Для эффективной работы заземляющим стержням необходим хороший контакт с почвой. Если уровень влажности в почве слишком низкий, например, в засушливый год или в чрезвычайно песчаных гравийных почвах, ваши заземляющие стержни начнут терять способность вытягивать электроны из почвы.Убедитесь, что заземляющие стержни находятся во влажном месте, или полейте область вокруг заземляющих стержней в сухую погоду. Если у вас очень сухая песчаная почва, просверлите в ней большие ямы, которые можно заполнить утрамбованной глиной, а затем вставьте в нее заземляющие стержни.
  • Заземляющие стержни могут мешать телефонной связи, а также электрическим линиям, которые могут быть расположены на территории. По этой причине важно размещать заземляющие стержни как можно дальше от инженерных сетей. Это особенно верно в отношении телефонных линий, систем водоснабжения, доильных помещений или других мест, которые могут быть чувствительны к наведению электрического заряда.

  • Для некоторых систем может потребоваться забор с заземленными проводами, поскольку зимний климат в Канаде может повлиять на конструкцию ваших электрических заборов. Если земля заморожена или покрыта снегом, может быть сложно установить электрический контакт; Снег содержит много воздуха, а лед удерживает электроны сильнее, чем жидкая вода. Часто животное, касающееся горячей проволоки, не замыкает цепь. Это привело к тому, что многие заборы были построены с чередованием горячего (положительного) и заземляющего (отрицательного) проводов, что называется системой заземления.Горячие провода подключаются к положительному выходу блока питания, а заземляющие провода подключаются к заземляющим стержням. Если животное одновременно касается и горячего провода, и провода заземления, оно замыкает цепь и получает электрический ток. Благодаря такой конструкции электрические ограждения работают круглый год. В конструкции с заземлением обычно через каждые 400 м (1320 футов) устанавливаются заземляющие стержни вдоль забора для улучшения системы заземления. Для действительно полного положительного / отрицательного забора как положительный, так и отрицательный провода будут подключены к блоку питания, что требует заусенцев для изолированных выводных кабелей для обоих под воротами.

  • Проверка системы заземляющих стержней
    • Используя цифровой вольтметр, прикоснитесь к заземляющим стержням, он должен показывать менее 400 В. Если показание превышает 1000 В, к системе следует добавить дополнительный заземляющий стержень (и).
    • Еще один признак того, что забор не заземлен должным образом, - это паразитное напряжение. Паразитное напряжение - это разница в электрическом потенциале между двумя местами, которая не должна быть разной. Из-за неправильно заземленных электрических ограждений чаще всего можно услышать тикающий звук по стационарному телефону, иметь проблемы с подключением к Интернету при включенном блоке питания или помехи для приема радио или телевидения.Иногда из-за плохого заземления ток может пропускаться через другие металлические предметы или водопроводы; если крупный рогатый скот отказывается пить, убедитесь, что его кормушка не была случайно электрифицирована.
    • Большинство проблем вызвано отсутствием достаточного количества заземляющих стержней, установкой заземляющих стержней в плохих местах или ослабленными или корродированными зажимами заземляющих стержней.

Заземление | Аксессуары для электрических ограждений

  • Артикул: GR3

    Этот комплект заземляющих стержней поставляется со всем необходимым для запуска и работы электрического забора, включая три 5-дюймовых заземляющих стержня, три зажима и 5-футовый оцинкованный провод.Правильное заземление обеспечивает безопасность лошадей!

    информация о продукте
  • Артикул: GR1

    Стержни заземления используются для заземления систем электрических ограждений. Они также защищают ваши вложения в систему (ы) ограждений и зарядные устройства для ограждений. Если у вас много молний, ​​подумайте о добавлении дополнительного заземляющего стержня и грозового разрядника!

    информация о продукте
  • Артикул: GRC

    Зажимы

    для заземляющих стержней используются вместе с заземляющими стержнями для заземления системы электрических ограждений и защищают ваши вложения.Если у вас много молний, ​​подумайте о добавлении дополнительного заземляющего стержня и грозового разрядника!

    информация о продукте
  • Артикул: R *

    Нержавеющая сталь высоковольтный подземный провод используется для подвода электричества к вашей электрической системе ограждения для лошадей. Выберите размер рулона из 50, 100 и 200 футов.

    Совместимость : Проволока, лента, оплетка и веревка с покрытием

    информация о продукте
  • Артикул: EB2 *

    Луженый медный вывод обладает высокой проводимостью и используется для подключения зарядного устройства ограждения к рельсу электрического ограждения, соединения жилы с жилой, подключения питания под воротами, и ее можно закопать.

    Совместимость : Подробнее о продукте

  • Артикул: EBGR

    Покрытый медью стержень заземления способствует правильному заземлению зарядных устройств для электрических конных заборов. Если ваше зарядное устройство не заземлено должным образом, ваш забор не будет обеспечивать безопасный периметр для ваших лошадей.

    Совместимость : ElectroBraid ™

    информация о продукте
  • Артикул: MWLA

    Нужен эффективный способ защитить зарядное устройство для электрического забора от ударов молнии? Этот грозозащитный разрядник создает путь наименьшего сопротивления, отводя любые разряды молнии обратно на землю.Защитите свои вложения с помощью грозозащитного разрядника!

    информация о продукте
  • Артикул: EBCOS

    Этот выключатель используется для размыкания или отключения электрического тока от перил ограждения. Рельсы, которые могут касаться высокой травы, скоплений снега или чего-либо еще, что может нарушить электрический ток, должны иметь выключатель.

    информация о продукте
  • Заземление вашей системы электрического забора для лошадей - это очень важный шаг, который вы не можете пропустить при установке ограждения.Система заземления работает как альтернативный путь прохождения электрического тока обратно к земле на случай, если что-то пойдет не так с проводкой.

    Если у вас есть серия электрических ограждений Shockline или Pro-Tek, у нас есть комплект заземляющих стержней, который включает все необходимое для заземления электрического ограждения. Если у вас есть система ограждений на основе меди (например, ElectroBraid ™), вам потребуются медные материалы для ограждений, а не нержавеющая сталь.

    * Важное примечание: Если у вас много молний, ​​вы можете добавить дополнительный заземляющий стержень и грозовой разрядник.Грозовой разрядник защитит ваше [инвестиционное] электрическое ограждение и зарядное устройство в случае удара молнии в ваше ограждение.

    Самодельное заземляющее устройство


    Введение

    Заземление (также известное как «Заземление») - это способ передачи энергии Земли к вашему телу. Люди эволюционировали, ходя босиком, поэтому наша физиология зависит от этого электрического заземления, чтобы функционировать должным образом. Теория и исследования по заземлению подробно обсуждаются на веб-сайте института заземления.сеть. Вот короткое видео, в котором резюмируются принципы заземления:

    Описанное ниже устройство электрически идентично продаваемым в продаже. Его с большим успехом изготовили тысячи мастеров своими руками. Сделать это можно тремя способами:

    1. Воткните медный стержень заземления (или 12 отрезков медной трубы) в землю и прикрепите провод от него в дом через окно или отверстие в стене.
    2. Используйте отверстие для заземления в стандартной розетке и подключите это заземление к проводу.
    3. Присоедините провод к трубе холодной воды под раковиной на кухне или в ванной. Этот метод самый простой из трех. Не нужно сверлить отверстие в стене и разбираться с электрическими розетками.

    Метод 1 - Использование заземляющего стержня
    1. Воткните стержень или трубу в землю возле окна или рядом с просверленным отверстием в стене. Три четверти стержня должны находиться под землей. Возьмите кусок провода, который войдет в дом.Лучше всего использовать многожильный провод, так как он должен быть гибким после того, как устройство будет прикреплено к вашему телу. Проволока 18-го калибра достаточно толстая, но подойдет и более толстый. Снимите изоляцию с ее конца и соедините ее с заземляющим стержнем, используя клейкую ленту.
    2. Проденьте провод в дом через окно или отверстие в стене.
    3. Приобретите муфту 1/2 медную в отделе сантехники строительного магазина. Ударьте по нему молотком или сожмите его тисками, пока он не станет почти плоским, но все же позволит вставить проволоку.Снимите около дюйма изоляции, загните оголенный провод обратно на изолированную часть и вставьте провод в отверстие.

      Перед тем, как вставить, оберните небольшой лентой место, где край муфты может разрезать провод. Ударьте или сжимайте муфту до тех пор, пока она не захватит провод (но не стучите так сильно, чтобы провод не порезался). Если какой-либо из углов острый, сгладьте их напильником или наждачной бумагой.

    4. Затем для заземления опустите плоскую муфту в носок и держите ее там во время сна, просмотра телевизора, работы за компьютером и т. Д.Если она имеет тенденцию выпадать, обвяжите проволоку вокруг лодыжки или икры, прежде чем вставлять муфту в носок. Чтобы удвоить дозу заземления, сделайте дубликат устройства (прикрепленный к тому же медному стержню заземления) и вставьте его в другой носок.

    Некоторые люди предпочитают держать муфту на запястье, а не на щиколотке. Теннисный браслет или разрезанный пополам носок можно использовать, чтобы удерживать его на запястье. Вы даже можете использовать сразу 3 муфты. Примечание: проводящие носки значительно усиливают эффект.Они превращают всю ступню в дирижер. (См. Раздел «Советы» ниже.)

    В качестве альтернативы медной муфте можно использовать зажим из крокодиловой кожи. Просто подсоедините провод к зажиму обычным способом и поместите зажим в носок. В этом случае не думайте об этом как о зажиме, а только как о куске металла.

    Еще один совет: в засушливом климате или на песчаной почве заземляющий стержень следует поливать один раз в неделю для улучшения проводимости. Даже если климат не засушливый, рекомендуется поливать заземляющий стержень, когда некоторое время не будет дождя.


    Метод 2 - Использование электрической розетки
    1. Приобретите вилку с заземлением в хозяйственном магазине.


    2. В магазине электроники, таком как Radio Shack, купите резистор 100 кОм (1/2 Вт).
    3. Подсоедините короткий провод (около 12) к клемме заземления на вилке. Присоедините один вывод резистора к другому концу провода.
    4. Прикрепите длинный провод (около 10 футов длиной) к другому проводу. Используйте много ленты, чтобы не повредить резистор, если вы потянете за провод.
    5. Для медной муфты выполните те же инструкции, что и в методе 1. Если вы хотите использовать две муфты (для обоих носков), присоедините еще 10-футовый провод к тому же выводу резистора. Если два или три человека заземляют одновременно, это не «разбавляет» воздействие на каждого человека.
    6. Готовое устройство должно выглядеть так.
    7. Важно: Перед подключением заземляющего устройства проверьте розетку на предмет надлежащего заземления. Используйте средство проверки торговых точек, подобное этому (доступно в любом хозяйственном магазине или в Wal-Mart.) Это видео объясняет, как его использовать.

    Метод 3 - Использование трубы холодной воды под раковиной


    1. Снимите один дюйм изоляции с длинного куска провода (около 10 футов).
    2. Обвяжите проволокой трубу с холодной водой. Таким образом, провод, а не соединение, будет воспринимать нагрузку в случае, если вы случайно потянете за провод.
    3. Приклейте оголенный конец (где вы сняли изоляцию) к медной трубе. Сначала убедитесь, что труба высохла, чтобы лента прилипла.Если ваши трубы пластиковые, прикрепите провод к латунному запорному клапану лентой. Возможно, будет проще прикрепить провод к клапану с помощью зажима из крокодиловой кожи. Если ваш клапан также сделан из пластика, вам придется использовать заземляющий стержень или электрическую розетку.
    4. Для медной муфты следуйте тем же инструкциям, что и в методе 1. Несколько проводов могут ответвляться от исходного провода без потери эффективности. Таким образом, многие устройства могут использоваться (многими людьми) одновременно.

    Тестирование устройства

    Используйте тестер цепей для проверки целостности цепи и надлежащего заземления.Этот тест будет работать независимо от того, использовали ли вы метод 1, 2 или 3.

    1. Если вы использовали метод 2 (подключаемый вариант), подключите заземляющее устройство к нижней розетке.
    2. Для ЛЮБОГО из трех методов вставьте один зонд тестера (любого цвета) в небольшой паз верхней розетки.
    3. Коснитесь другим щупом плоской муфты. Если тестер загорается, у вас хорошее заземление и хорошая непрерывность.

    Повторяйте тест каждые две недели, чтобы убедиться, что устройство работает правильно и что провода не отсоединились.


    Подсказки
    • Проводящие носки значительно усиливают эффект. Они превращают всю ступню в дирижер. Они сильно различаются по цене, поэтому поищите на Ebay «Носки X-Static».
    • Другой важный прием - установить муфту на подушечку стопы. Эта акупунктурная точка известна как «Почка 1» и является естественным проводником энергии, когда люди ходят босиком.
    • Вместо муфты можно использовать короткую медную трубу (2–3 дюйма длиной).Диаметр трубы может составлять 1/2 дюйма или 3/4 дюйма. Выровняйте его, используя тот же метод, что и для муфты.
    • В качестве вилки можно использовать старый компьютерный шнур питания. Их практически раздают в комиссионных магазинах. Отрежьте женский конец. Затем с помощью универсального ножа удалите внешнюю изоляцию. Вы увидите 3 провода: черный, белый и зеленый. Зеленый провод - это земля. Отрежьте черный и белый провода и сохраните их для подключения к муфте (ам). Сделайте черный отрезок на 1 дюйм длиннее, чем белый отрезок (чтобы они не находились друг от друга).Оберните отрезки лентой для безопасности. Действуйте, как описано в основных шагах выше.
    • Также можно сделать заземляющее устройство для автомобиля.
      Просто прикрепите провод к раме (любой металл под сиденьем) с помощью зажима из крокодиловой кожи. Отшлифуйте краску напильником или зашлифуйте для лучшего соединения. Это устройство предотвращает накопление статического электричества на вашем теле и снижает утомляемость во время вождения или езды в автомобиле.
    • Если вы работаете за компьютером, вы можете очень просто заземлить себя. Возьмите кусок проволоки длиной 5-7 футов.Прикрепите к каждому концу зажим из кожи аллигатора (неизолированный). Прикрепите один из зажимов к корпусу компьютера (выход для вентилятора - хорошее место). Вставьте другой зажим в носок так, чтобы он касался лодыжки или ступни. Тогда ваше тело будет электрически заземлено, так как корпус компьютера заземлен. Это поможет нейтрализовать ЭМП-загрязнение, которое пронизывает современный офис.

    Предупреждения
    • Не пропускайте резистор 100 кОм, если вы подключаете устройство к стене.Это средство безопасности на случай короткого замыкания в проводке здания.
    • Не используйте заземляющие устройства во время грозы.
    • Согласно веб-сайту заземления: «Исследования показали, что заземление тела играет существенную роль в уменьшении воспаления и функционировании других физиологических процессов. На основании этого настоятельно рекомендуется, чтобы люди, принимающие лекарства для разжижения крови, регулировали сахар в крови, контроль артериального давления или регулирование уровня гормонов щитовидной железы, проконсультируйтесь со своим врачом за советом и режимом контроля лекарств, прежде чем они начнут спать с заземлением."

    Ссылки для получения дополнительной информации



    Узнайте о пользе приседаний для здоровья


    Фото предоставлено:

    Footprints in Sand любезно предоставлено natures-desktop.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
