Системы заземления TN-C, TN-S, TN-C-S и ТТ

Содержание статьи

  • 1 Системы заземления
  • 2 TN-C
  • 3 TN-S
  • 4 TN-C-S
  • 5 Система ТТ

Заземление — отвод напряжения, возникшего в угрожающем для безопасности месте, в место, где оно никому не повредит: это место- земля. Заземление соединяет все токоведущие части, которые в нормальном режиме работы не находиться под U, с землёй.
Зануление — это соединение всех частей электроприбора, которые не должны находиться под U, с рабочим нулём. В данном случае, если произойдёт обрыв фазы на токоведущие части, находящиеся под рабочим нулём, то произойдёт короткое замыкание и автоматический выключатель обесточит электроприбор. Это конечно менее безопасно, чем заземление, короткое замыкание может стать причиной последующих неполадок в приборе. К сожалению, именно зануление является основным видом защиты в большинстве жилых помещений.

Заземление

Системы заземления

Рассмотрим системы, применяемые в бытовых помещениях:

  1. TN-C.
  2. TN-S.
  3. TN-C-S.
  4. ТТ.

TN-C

Первая буква Т означает, что нейтраль источника питания соединена с землёй, что значит, что проводник рабочего ноля на подстанции уходит в землю. Вторая буква- N — означает связь открытых токопроводящих частей электроустановки здания с точкой заземления источника питания. Третья буква- С -означает ,что защитный и рабочий ноль находятся на одном общем PEN, то есть рабочий ноль и является защитным. По сути, эта система и является тем самым «занулением». Самая небезопасная из систем. Все токоведущие части, которые не должны быть под U,находятся под рабочим нулём. Защита построена на действие автомата после короткого замыкания. Защитный и рабочий ноль находятся в одном проводнике до распределительного щита.

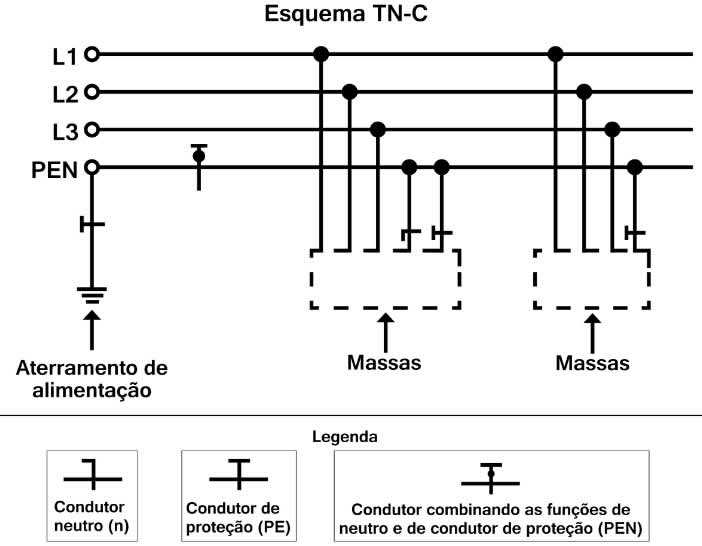

Система заземления TN-C

1.Открытые токопроводящие части.

2.Источник питания.

3.Распределительный щит на квартиру.

TN-S

Первые две буквы также, как и в предыдущей системе означают, что нейтраль источника питания связана с заземлением (которое расположено у источника питания) и открытые токопроводящие части электроустановки здания связаны с точкой заземления источника питания. Третья буква- S- значит, что нулевой и защитный PE и рабочий N находятся на разных проводниках (заземление). Это означает, что от электростанции отходят два отдельных провода на рабочий ноль и на заземление. Данная система является самой безопасной для многоэтажных зданий.

Система заземления TN-S

1.Открытые токопроводящие части.

2.Источник питания.

На представленной схеме видно, что от источника питания отходят два раздельных провода на рабочий ноль и на заземление, далее проводники не встречаются.

TN-C-S

Является модернизированной системой TN-C . Функции нулевого рабочего и нулевого защитного проводников объединены в одном проводнике в части сети, которая идёт от источника питания. Затем на определённом участке добавляется заземлённый проводник. Для многоэтажных домов обычно заземлённый проводник добавляют в ВРУ (вводное распределительное устройство на дом). Эта система также обеспечивает достаточную безопасность.

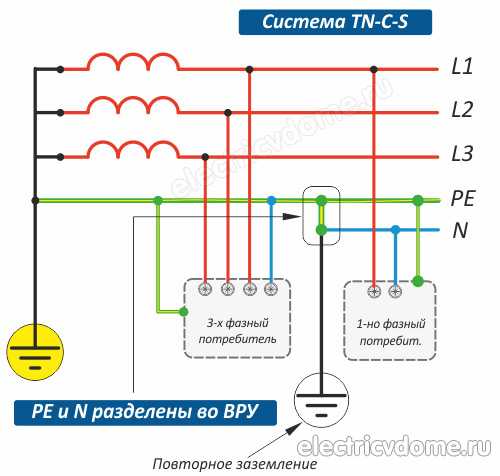

Система заземления TN-C-S

1.Открытые токопроводящие части.

2.Источник питания.

3.Распределительный щит на квартиру.

4.ВРУ.

На схеме представлена сеть до модернизации – система TN-C и после модернизации – система TN-C-S.

Система ТТ

Обычно применяется при постройке частных домов. Вторая буква Т значит, что заземление и рабочий ноль нигде не соединяются. О первой букве уже говорилось выше. В дом заходит так же, как и в системе ТN-S, три провода :рабочий ноль, фазный провод и заземляющий. Только вот заземляющий провод идёт не от источника питания (как в системе TN-S), а возле частного дома монтирован собственный контур заземления по всем правилам ПУЭ (правила устройства электроустановок), именно от заземляющего контура и идёт заземляющий провод.

Система заземления TT

1.Открытые токопроводящие части.

2.Источник питания.

3.Контур заземления у частного дома и отходящий от него проводник.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Подпишитесь на новые

уникальная надежность домашней сети электроснабжения

Электросети и электроустановки начиная с этапа проектирования, монтажа, да и последующей эксплуатации нуждаются в организации правильной системы заземления. Её конструкцию можно реализовать в двух вариантах: естественном или искусственном. Первый вариант предполагает использование любых предметов, которые изготовлены из металла и постоянно пребывают в земле. К этому классу относят все, что находится глубоко в почве и способно проводить ток. Вплоть до примитивной арматуры. Недостатком таких конструкций является невозможность предугадать степень их электрического сопротивления, а значит — и другие характеристики сети не поддаются доскональному изучению. Подобный подход не позволяет гарантировать эксплуатацию оборудования в штатном режиме без искажения основных параметров безопасности.

Полное их обеспечение возможно лишь в случае создания искусственного заземления, одним из которых является

система заземления TN-S. Все конструкции искусственного заземления имеют определенное буквенное обозначение согласно принятым международным нормам:

«Т» (terre — земля) — означает заземление;
«N» сокращение слова neuter, что переводится как нейтраль и говорит о соединение цепи с нулевым рабочим проводом;
«РЕ» — обозначает наличие нулевого защитного проводника;
«PEN» — совмещение нулевого рабочего проводом с защитным.

Схема заземления TN-S возникла в Европе еще в далеком 1940 году, но в СССР не была слишком распространена из-за её дороговизны. Подход к системе на основе современных технологий позволил преодолеть этот недостаток. Инновационные меры позволили практически воплотить все преимущества данной схемы без особых материальных затрат.

Основываются они передаче электроэнергии с подстанций с использованием комбинированного кабеля заземления. Благо теперь он стоит недорого. И только на входе в сооружение как бытового, так и производственного уровня функции заземления распределяются на два независимых проводника: защитный РЕ и нулевой рабочий N.

В большинстве спальных районах новой застройки уже стараются внедрять электроснабжение в соответствии с современными европейскими веяньями. Естественно, переоборудование всего фонда жилых, административных, общественных и производственных строений потребует длительного времени и немалых затрат, поскольку обновлению придется подвергнуть почти всю энергетическую структуру, в диапазоне от источников питания и до бытовых розеток в квартирах.

Введите номер, чтобы получить бесплатную консультацию электромонтажника с 16-летним стажем

Нажимая кнопку, вы даете согласие на обработку своих персональных данных и соглашаетесь с Политикой конфиденциальности

Принципиальные отличия передачи электроэнергии по системе TN-S

Наиболее кардинальное отличие заключается в доставке электроэнергии к потребителям в трехфазных сетях по пяти проводам, а в однофазных по трём. Таким образом, получается, что технические линии электропередачи при подобном подходе состоят из пяти кабелей, где помимо непосредственной передачи фаз присутствуют еще два соединения. Обычное нулевое подключение «PN» естественно в схеме питания любого оборудования, основанного на взаимодействие с электроэнергией. Кабель с обозначением «PE» выполняет функцию дополнительной защиты и наглухо привязан к естественному заземлению.

Говоря более доступным языком, не препятствуя основной схеме подключения, на рабочие входы трехфазной нагрузки электроцепи подводятся фазы и заземление корпуса. Но этого недостаточно, чтобы оператор установки почувствовал себя в безопасности. Последнее, пятое соединение существует в форме перемычки между корпусом электроприбора и землей. В отношении к ситуации с однофазными цепями питания, то в обязательном порядке оно обвязывается тремя проводниками, по одному из которых непосредственно бежит ток, второй значится нулевым, последний, третий, связывает корпус с землей. Квартира — это та площадь, где подобное обустройство даёт электроприборам, необходимым в быту, возможность подключения за счет розеток с гнездами с тремя гнездами, либо трехштекерных электрических вилок в совокупности с заземляющими ножами. Согласитесь — это во многом безопасней.

В чем притягательные преимущества передачи электроэнергии по системе TN-S?

Увеличение метража проводов даже при новых технологиях ведет к увеличению затрат, так чем же они компенсируются, спросит проектировщик.

Первое и возможно главное — система повышает уровень пожарной безопасности. Значительно снижается возможность появления очагов возгорания из-за нестабильности электропроводки. Вариант подключения по системе TN-S практически ведет к оптимальному режиму работы механизмов аварийного отключения электропитания. Такой любимый ранее проектировщиками вариант TN-C в основном основывался на желании использовать защитные устройства в качестве предотвращения токов утечки, и срабатывало оно лишь при прикосновении к прибору, у которого сопротивление изоляции было снижено. Даже кратковременное протекание электротока через тело человека грозит нехорошими последствиями. TN-S исключает подобный риск. Система отключает подачу электричества при первом же появлении токов утечки.

Второе и не менее важное достоинство заключается в отсутствии необходимости неусыпного контроля над контуром заземления. Всем конструкциям свойственно естественное старение под воздействием внешней среды. В ситуации с электропитанием это может привести к смерти человека. В данной ситуации TN-S значительно облегчает задачу. К тому же отпадает необходимость присоединения корпусов электроприборов к естественным источникам заземления, а все эти навешенные перемычки сильно снижают эстетический уровень восприятия.

В условиях того, что нынешняя теле и радиоаппаратура весьма подвержена воздействию наводок и помех высокой частоты, становится необходимым домашнюю электронику переподключить на сети питания раздельными нулевыми проводниками PE и PN. Если, конечно, нет желания наслаждаться помехами на видео картинке. Система TN-S обеспечит высокое качество изображения.

При достаточно обширном наборе преимуществ системы, единственным недостатком остается все-таки относительная дороговизна смены проводки по сравнению с муниципальным монтажом. С другой стороны каждый решает сам, что предпочтительней. Собственная безопасность и спокойная жизнь без заботы о состоянии домашней проводки либо несколько сэкономленных денег.

Дожидаться осуществления федеральных программ по переводу энергосети на новый уровень придется еще довольно долго. Ускорить процесс можно в условиях загородного домостроения при помощи системы TN-C-S, которая с одной стороны обладает всеми преимуществами TN-S, с другой не противоречит требованиям федеральных Правил устройства электроустановок. Перейти на неё довольно просто как в коттеджном поселке, так и в условиях небольшой загородной дачи. По деньгам обустроить безопасной заземляющий контур не выглядит особо ужасающе. Переподключение к нему домашней электросети приведет её в соответствие с системой заземления TN-S, а следовательно сделает абсолютно надежной.

Заземленные системы

В заземленных системах одна или несколько точек системы, электроустановки или электрооборудования заземляются в целях электробезопасности.

В незаземленных системах нейтраль питающих трансформаторов соединена с землей через низкое полное сопротивление. Открытые токопроводящие части электроустановки подключаются к защитному заземлению (PE) системы. В заземленных системах точка звезды также соединена с землей через низкоомное сопротивление, но открытые проводящие части электроустановки заземляются независимо от заземления системы.

Когда используется контроль дифференциального тока, остаточный ток и ток короткого замыкания сигнализируются до того, как установка должна быть отключена в случае неисправности. Таким образом, ухудшение уровня изоляции выявляется на ранней стадии и надежным способом. Благодаря непрерывному контролю важных для безопасности цепей токов утечки, дифференциальных токов и блуждающих токов критические рабочие состояния обнаруживаются на ранней стадии. Таким образом, можно избежать потенциального риска травм, пожара и материального ущерба.

При использовании системы RCM пользователю выдается сообщение до того, как будет достигнут порог отключения RCD. RCM контролируют остаточные токи в электроустановках, указывая текущее значение и сигнализируя о превышении значений срабатывания.

RCM различаются по типу, частоте и форме волны токов, которые они способны обнаруживать:

Серия RCM: RCM типа A в соответствии с IEC 60755 для контроля переменного тока (42…2000 Гц) и пульсирующего Постоянные токи замыкания.

Серия RCMA, RCMB: RCM типа B в соответствии с IEC 60755 для контроля переменных токов, пульсирующих и сглаженных постоянных токов неисправности (0…2000 Гц).

Серия RCMS:  Многоканальные системы RCM типа A и B в соответствии с IEC 60755 для контроля переменных токов, пульсирующих и плавных постоянных токов неисправности (0 (42)…2000 Гц).

Загрузки

Категория Название Размер Язык Отметка времени Номер D/B
Техническая информация Руководство 2020 г. (США) 5,6 МБ EN 28.01.2020 14:33:1428.01.2020 14:33:14
Обзоры продуктов Обзорная брошюра 4,2 МБ EN 2022/08/25 20:30:5725. 08.2022 20:30:57

Продукты

90 Мониторинг замыканий на землю для заземленных систем LINETRAXX® RCMS460-D Слепая зона®

Многоканальный монитор замыкания на землю переменного/постоянного тока

Контроль замыкания на землю для заземленных систем

LINETRAXX® RCMS460-D Слепая зона®

Многоканальный монитор замыкания на землю переменного/постоянного тока

Детали

Системы заземления TNC TNS TNCS TT IT

Системы заземления

Создано: Glen Zhu | Дата обновления: 27 августа 2022 г.

Выбор и применение УЗИП сети переменного тока (система IEC/EN)

Класс УЗИП

В системе МЭК УЗИП проходят испытания по различным классам испытаний, предназначенным для оценки и подтверждения их пригодности для использования в различных местах и ​​обстоятельствах. Строго говоря, класс относится к типу теста, а не к УЗИП. Однако в обычном использовании УЗИП обозначаются их классом, например, УЗИП класса I — это УЗИП, который был протестирован на соответствие требованиям класса I (определенной серьезности) и т. д.

Классы испытаний следующие:

Класс I / Тип 1 – Протестировано с имитацией частичных импульсов кондуктивного тока молнии. Эти УЗИП будут использоваться в местах с высоким уровнем облучения, например, там, где линия рядом с УЗИП может быть поражена молнией, или в точке входа в здание, оснащенное системой защиты от прямого удара молнии (LPS).

Класс II/Тип 2 – Испытано импульсами тока меньшей продолжительности. Эти УЗИП должны быть установлены там, где предполагается, что импульсные токи будут меньше. Это может быть основная точка входа электропитания в здание в незащищенном месте (например, в окружении более высоких зданий) или на дополнительных панелях внутри здания.

Класс III / Тип 3 – Испытано импульсами напряжения. Эти УЗИП будут установлены на защищаемом оборудовании, и ожидается, что они будут справляться только с бросками остаточного напряжения, которые «пройдут мимо» вышестоящих УЗИП класса I или II, и связанными с ними небольшими бросками тока. Часто для удобства в этих местах также используются протекторы класса II.

На приведенном выше рисунке тип УЗИП, установленных на главном распределительном щите, распределительных щитах и ​​защищаемом оборудовании, будет следующим:

2

6

Ситуация в здании

MDB

DB

Оборудование 9003

Высокая эксплуатация. II / Тип 2

Класс III / Тип 3

Слабое воздействие, без LPS

Класс II / Тип 2

0003

Класс III/Тип 3

Существует ряд стандартов IEC/EN, которые совместно обеспечивают систему классификации энергосистем, перенапряжений, которые могут возникать в различных точках системы. , производительность и применение УЗИП, а также относительная восприимчивость конечного оборудования к грозовым перенапряжениям. Наиболее актуальными являются стандарты серии IEC/EN 62305, касающиеся как защиты от молнии, так и защиты от перенапряжений, а также стандарты серии IEC/EN 61643, касающиеся испытаний, выбора и применения УЗИП.

Установка УЗИП во всех трех местах может не понадобиться, в зависимости от размера здания и длины проводки. Как правило, устройства защиты SPD всегда устанавливаются на входе, а в небольших аппаратных могут быть дополнительно установлены рядом с оборудованием. В больших зданиях, расположенных на нескольких этажах или больших площадях, УЗИП обычно устанавливаются на распределительных щитах, а также на чувствительном или критическом оборудовании.

УЗИП в первую очередь оцениваются в зависимости от того, насколько большой импульсный ток они могут выдержать, и насколько хорошо они ограничивают напряжение при проведении этого импульсного тока. Этих параметров

Test Class

Parameter

Description

Class I / Type 1

Impulse Current, I imp

This current impulse has a 10 /350 мкс

Класс II / Тип 2

Номинальный ток разряда, I n

успешно обрабатывать последовательность из 15 таких импульсов.



Максимальный ток разряда, I макс.

Это необязательный параметр.

Класс III / Тип 3

Открытая цепь напряжение генератора комбинированных волн, U OC

0003

Уровень защиты по напряжению, U p



Один тип УЗИП можно тестировать более чем в одном классе испытаний. SPD маркируются и специфицируются с параметрами, на соответствие которым они были успешно протестированы.

Классы и категории УЗИП

Выбор УЗИП и применение систем заземления (система IEC/EN)

После определения требуемого класса УЗИП необходимо определить правильное напряжение и конфигурацию. Стандарт IEC 60364-1 описывает следующие конфигурации системы. В последующих описаниях U n используется для номинального напряжения системы, а U c используется для максимального длительного рабочего напряжения (это параметр УЗИП).

Система TN-C

В этой системе нейтральный и защитный заземляющие проводники объединены в одном проводнике по всей системе. Этот проводник называется PEN, «защитное заземление и нейтраль». Все открытые токопроводящие части оборудования подключаются к PEN.

SPDs installed

Description

Example product

Phase to PEN (“3+0”)

At least 1. 1 x U n

SLP40-275 /3S

Например, в системе Ph-N на 230 В защита Ph-PEN должна иметь номинал U c не менее 255 В. Как правило, УЗИП с номиналом U c при для систем от 220 до 240 В будет выбрано не менее 275 В. Часто, чтобы учесть колебания напряжения питания, U c , по крайней мере, 1,3 x U n , например, U c на 300 В для системы на 230 В, или будет выбрана уникальная технология LSP.

Система TN-S

В этой системе проложены отдельные нулевой и защитный заземляющие проводники. Проводник защитного заземления (PE) обычно представляет собой отдельный проводник, но также может представлять собой металлическую оболочку силового кабеля. Все открытые токопроводящие части оборудования подключаются к защитному проводу.

Установленные SPD

Описание

Пример продукта

Фаза до PE («4+0”), или

AT TO PE («4+0”), или

AT 1,13 9. 13 9003 9001

AT.

SLP40-275/4S

Phase-N, and N-PE (“3+1”)



SLP40-275/3S+1

For example , в системе Ph-N на 230 В защита Ph-PE (или Ph-N) должна иметь номинал Uc не менее 255 В. Как правило, УЗИП с номиналом Uc не менее 275 В следует выбирать для сетей от 220 до 240 В. V системы. Часто, чтобы допустить колебания напряжения питания, рекомендуется Uc не менее 1,3 x Uo, например, Uc 300 В для системы 230 В, или может быть выбрана уникальная технология триггерного спуска LSP.

Система TN-C-S

В этой системе питание настроено согласно TN-C, а нижестоящая установка настроена согласно TN-S. Комбинированный PEN-проводник обычно проходит между подстанцией и точкой ввода в здание, а земля и нейтраль разделены в ГРЩ. Эта система также известна как защитное множественное заземление (PME) или множественное заземление нейтрали (MEN). PEN-проводник питания заземляется в нескольких точках сети и, как правило, как можно ближе к точке ввода потребителя.

Установленные SPD

Описание

Пример продукта

MDB: Фаза к Pen («3+0”) 9003

9000 2

9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000

9000

9000

9000

9000

9000

9000

9000

9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2

MDB.

FLP12,5-275/3S

DB: Phase to PEN (“4+0”), or



FLP12,5-275/4S

Phase -N и N-PE («3+1»)



FLP12,5-275/3S+1

Например, в системе Ph-N на 230 В защита Ph-PE (или Ph-N) должна иметь номинал U c не менее 255 В. Как правило, УЗИП с номиналом U c не менее 275 В выбирают для систем от 220 до 240 В. Часто, чтобы учесть колебания напряжения питания, рекомендуется использовать U c не менее чем в 1,3 x U n , например, U c на 300 В для системы 230 В, или использовать уникальную технологию триггерного спуска LSP. быть выбранным.

Система TT

Система, в которой одна точка источника энергии заземлена, а открытые проводящие части установки подключены к независимым заземленным электродам. Входящая нейтраль питания не заземлена на главном распределительном щите.

0046

Не менее 1,1 x U n

SPD установлены

Описание

Пример продукта

Фаза до N, N-PE («3+1”)

FLP12,5-275/3S+1, SP40-275/3S+1

Например, на системе Защита -N должна иметь номинал U c не менее 255 В. Как правило, SPD с номиналом U c не менее 275 В выбирают для систем от 220 до 240 В. Часто, чтобы учесть колебания напряжения питания, рекомендуется U c не менее 1,3 x U n , например, U c на 300 В для системы 230 В, или будет выбрана уникальная технология спуска триггера LSP.

В системе ТТ для того, чтобы устройства защиты от перегрузки по току (предохранители и автоматические выключатели) работали по назначению, важно, чтобы УЗИП подключались не напрямую от фазы к защитному заземлению, а от фазы к нейтрали и нейтрали к земле . Таким образом, УЗИП «нейтраль-защита» передает импульсный ток как от PE к нейтрали, так и от PE к фазным импульсным токам. Этот SPD рекомендуется использовать в качестве GDT (газоразрядной трубки) из-за его в целом превосходных характеристик обработки энергии.

IT-СИСТЕМА

Система, в которой нет прямого соединения между токоведущими частями и землей, но все открытые проводящие части установки подключены к независимым заземленным электродам. Источник либо плавающий, либо заземлен через высокое полное сопротивление (для ограничения токов короткого замыкания). Это означает, что при замыкании фазы на землю системы продолжают работать. Это было обнаружено, и были начаты работы по техническому обслуживанию для устранения неисправности. Однако в течение этого времени напряжение фаза-земля повышается до обычного напряжения между фазами, и установленные УЗИП должны выдерживать это в течение этого времени. В большинстве установленных ИТ-систем не используется нейтральный провод — оборудование питается от линии к линии. ИТ-система обычно используется в старых установках в таких странах, как Норвегия и Франция. Он также используется в специальных приложениях, таких как отделения интенсивной терапии в больницах и специальные промышленные приложения.

Установленные SPD

Описание

Пример продукта

Фаза к ручке (3+0 ”) 9003

969.9002 ATS.

SLP40-275/3S

SPD, установленные

Описание

Пример продукта

. 0002 Фаза к ручке («4+0»)

не менее 1,73 x U N

FLP12,5-275/4S, SLP40-275/4S

/4S

/4S

/4S

/4S

/4S

система 230 В Ph-N, защита Ph-PE и N-PE должны иметь номинал U c 440 В (с учетом напряжения L-L и допуска 10%). Часто применяется дополнительный запас прочности, чтобы учесть нестабильность, которая может возникнуть в незаземленной IT-системе, например, U c на 480 В.
