Контроль состояния системы заземления
В процессе эксплуатации электроустановок возможно возникновение неисправностей и аварийных ситуаций, приводящих к токовым утечкам. В этой связи, в каждом доме должны выполняться защитные мероприятия, одним из которых является контур заземления. Он обеспечивает защиту людей от поражения электротоком, а приборы и оборудование от перепадов напряжения. Контур заземления, может устанавливаться отдельно или совместно с устройствами защитного отключения. Контур заземления монтируется в соответствии с ПУЭ.
В соответствии с ПУЭ для целей организации контура заземления можно воспользоваться естественными заземлителями, например, расположенными рядом металлическими и железобетонными конструкциями. Большая часть их поверхности должна контактировать с грунтом. В свою очередь, ПУЭ устанавливает, что изделия из железобетона, находящиеся под напряжением, трубопроводы для транспортировки горючих веществ, трубы канализации и отопления не могут применяться в контуре заземления.
Запрещается устанавливать заземление в каменистых или скальных грунтах, поскольку они являются проводниками тока и обладают низким сопротивлением.
Искусственные заземлители представляют собой систему металлических конструкций, размещенных в земле, на определенных расстояниях между собой и незначительном удалении от объекта защиты.
Для изготовления искусственных заземлителей применяются: круглые прутки, трубы разного сечения и уголки. В нормативных документах определяется минимально допустимое сечение заземлителей, которое должно учитываться при выборе материалов. Так, для прута, оцинкованного этот параметр составляет 6 мм2, для прута из обычного черного металла — 10 мм2, а для прямоугольного проката — 48 мм2. Стенки труб или полки стальных прокатов выбираются с минимальной толщиной 4 мм.
Забитые электроды соединяются между собой тонкой стальной полосой, толщиной не менее 4 мм.
Запрещается использовать в качестве заземляющих проводников и заземлителей профильную арматуру.
Это связано с каленым наружным слоем, имеющимся во всех изделиях этого типа. В результате, нарушается распределение тока по сечению, а процесс окисления происходит намного быстрее.
Соединение деталей из проката черного металла осуществляется с помощью сварки. Стальная полоса приваривается к концам забитых в землю электродов. Не допускается использование болтовых соединений, т.к. они быстро окисляются. В результате, контакт теряется, и заземляющий контур начинает работать неэффективно. По окончании всех сварочных работ места сварки обрабатываются специальными антикоррозийными составами. Для этих целей нельзя использовать краску, поскольку она нарушает связь металла с землей и система заземления не будет работать.
Нельзя производить окраску заземлителей или наносить на них другие покрытия, способствующие снижению проводимости. Однако под действием коррозии толщина стальных деталей постепенно снижается. Поэтому сечение электрода подбирается с определенным запасом. Таким образом, обеспечивается достаточно продолжительная эксплуатация контура заземления.
Если контур заземления дома соединяется с конструкциями, расположенными в условиях агрессивной среды, они должны быть защищены специальным покрытием.
Существуют наборы заземлителей заводского изготовления, состоящие из цельнотянутых штырей, покрытых медью.
Все заземляющие проводники подключаются к единой шине заземления, используемой для коммутации. Сама шина является одним из элементов распределительного щита и закрепляется непосредственно на его стенке.
Для полной гарантии рекомендуется вызывать специалистов, они должны составить акт проверки. Ответственность за выполненные работы несет только исполнитель.
Бытовыми электроизмерительными приборами замерить эффективность заземления невозможно, надо иметь современные электронные устройства, технические возможности которых дают возможность замерять такие данные.
Для частных домов сопротивление тока не может превышать 4 Ом.
Правила технической эксплуатации электроустановок потребителей, утвержденные Приказом Минэнерго России от 13.
01.2003 N 6 устанавливают следующие требования к заземляющим устройствам и их профилактике:
— заземляющие устройства должны соответствовать требованиям государственных стандартов, правил устройства электроустановок, строительных норм и правил и других нормативно-технических документов, обеспечивать условия безопасности людей, эксплуатационные режимы работы и защиту электроустановок;
— присоединение заземляющих проводников к заземлителю и заземляющим конструкциям должно быть выполнено сваркой, а к главному заземляющему зажиму, корпусам аппаратов, машин и опорам ВЛ — болтовым соединением (для обеспечения возможности производства измерений). Контактные соединения должны отвечать требованиям государственных стандартов;
— открыто проложенные заземляющие проводники должны быть предохранены от коррозии и окрашены в черный цвет;
— для определения технического состояния заземляющего устройства должны проводиться визуальные осмотры видимой части, осмотры заземляющего устройства с выборочным вскрытием грунта, измерение параметров заземляющего устройства в соответствии с нормами испытания электрооборудования;
— визуальные осмотры видимой части заземляющего устройства должны производиться по графику, но не реже 1 раза в 6 месяцев ответственным за электрохозяйство Потребителя или работником, им уполномоченным.
При осмотре оценивается состояние контактных соединений между защитным проводником и оборудованием, наличие антикоррозионного покрытия, отсутствие обрывов;
— для определения технического состояния заземляющего устройства в соответствии с нормами испытаний электрооборудования должны производиться:
измерение сопротивления заземляющего устройства;
измерение напряжения прикосновения (в электроустановках, заземляющее устройство которых выполнено по нормам на напряжение прикосновения), проверка наличия цепи между заземляющим устройством и заземляемыми элементами, а также соединений естественных заземлителей с заземляющим устройством;
измерение токов короткого замыкания электроустановки, проверка состояния пробивных предохранителей;
измерение удельного сопротивления грунта в районе заземляющего устройства;
— измерения параметров заземляющих устройств — сопротивление заземляющего устройства, напряжение прикосновения, проверка наличия цепи между заземлителями и заземляемыми элементами — производятся также после реконструкции и ремонта заземляющих устройств, при обнаружении разрушения или перекрытия изоляторов ВЛ электрической дугой.
При необходимости должны приниматься меры по доведению параметров заземляющих устройств до нормативных;
— при использовании в электроустановке устройств защитного отключения (далее — УЗО) должна осуществляться его проверка в соответствии с рекомендациями завода-изготовителя и нормами испытаний электрооборудования.

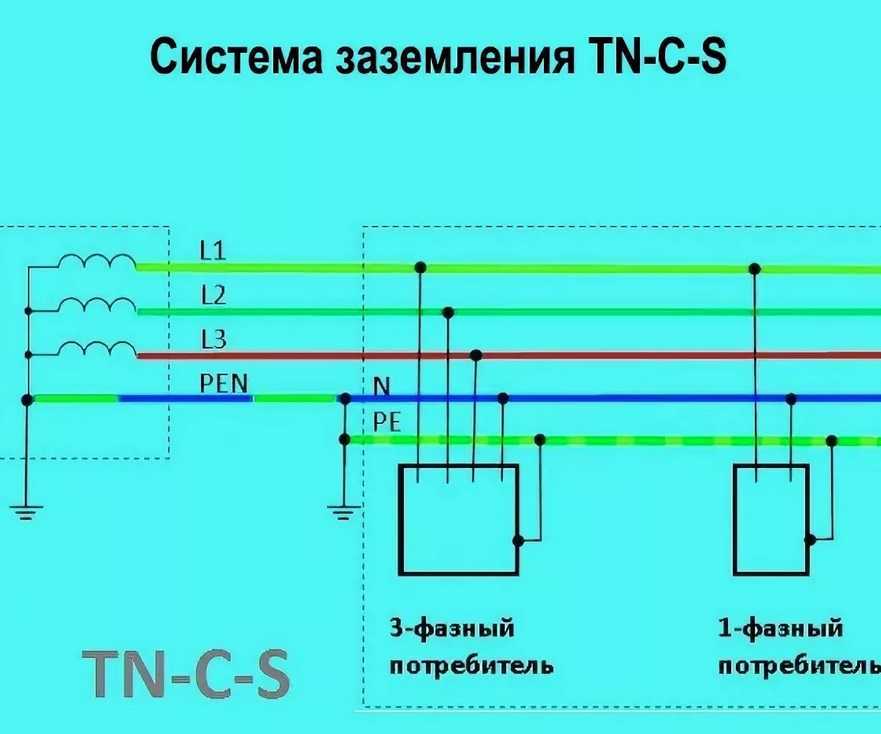

Системы заземления
ОБОРУДОВАНИЕ, КАБЕЛИ И ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ:
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Предназначен для использования в составе заземляющего устройства в качестве вертикального заземлителя для электрического соединения с землей аппаратов, машин, приборов и других подобных устройств вместе с другими элементами монтажа.
Предназначен для использования в составе заземляющего устройства в качестве вертикального заземлителя для электрического соединения с землей аппаратов, машин, приборов и других подобных устройств вместе с другими элементами монтажа.
Предназначен для использования в составе заземляющего устройства в качестве вертикального заземлителя для электрического соединения с землей аппаратов, машин, приборов и других подобных устройств вместе с другими элементами монтажа.Контроль заземления во взрывоопасных зонах с системами заземления R. STAHL
- Дом
- Глобальный
- Дом
- Системы
- Решения для систем автоматизации
- Системы заземления
Безопасное электростатическое заземление в опасных зонах? Только с системами заземления R.
STAHL.Неконтролируемые электростатические разряды во взрывоопасных зонах, к сожалению, часто игнорируются как источник воспламенения. Это особенно актуально в ситуациях, когда обрабатываются жидкости и твердые вещества, от перемешивания и смешивания до наполнения резервуаров на загрузочных станциях. Все эти действия содержат опасность возгорания. Эта проблема безопасности особенно подчеркивается в в опасных зонах с суровыми условиями труда.
Решение? Специализированные системы заземления от R. STAHL. Это гарантирует, что электростатические заряды не достигнут критического уровня. Только сочетание заземляющего зажима, кабеля и устройства контроля заземления может обеспечить безопасное заземление на протяжении всего рабочего процесса.
В зону продукта
Для каждого процесса найдется идеальная система заземления
Являясь ведущим поставщиком взрывозащищенной продукции и устройств мониторинга заземления, R.
STAHL предлагает индивидуальные решения, специально разработанные для вашего уникального применения. Имея международные сертификаты и допуски, R. STAHL также гарантирует соблюдение различных правовых норм.
Предотвратите ошибки с помощью устройств контроля заземления R. STAHL
Системы заземления R. STAHL серии 8485 проверяют качество соединения заземления и определяют, правильно ли закреплен зажим заземления на грузовике. Это предотвращает непреднамеренное присоединение в другом месте, например, к загрузочному устройству. Подробнее о принципах заземления можно узнать здесь.
Задайте вопрос нашим специалистам
Предыдущий
Предыдущий
Мы будем рады перезвонить вам, чтобы поддержать вас.
Wir rufen Sie gerne für ein Beratungsgespräch zurück.
RUИмя**
Фамилия**
Компания**
Страна**
Номер телефона**
Предмет
Перезвонить
Обратный звонок8.00-12.0012.00-17.00
*Обязательный
Datenschutz*
Я ознакомился с политикой конфиденциальности и согласен на сбор и
обработки моих данных, представленных в нем. Это согласие может быть отозвано в любое время.
*
Капча*
Системы статического заземления и блокировки | Серия Earth-Rite
Системы статического заземления и блокировки
Что такое Earth-Rite®?
Ассортимент систем статического заземления и блокировки Earth-Rite® обеспечивает наиболее полную защиту от электростатического возгорания.
Как работает Earth-Rite®?
Все наши системы Earth-Rite® содержат передовую электронику, которая постоянно контролирует:
- Сопротивление между металлическим оборудованием, требующим статической защиты от заземления, и назначенной точкой заземления на объекте,
- Три ярко мигающих зеленых светодиодных индикатора для визуальной проверки оператором и
- Внутренние беспотенциальные контакты, которые могут автоматически контролировать поток продукта или дополнительные устройства, привлекающие внимание Системы
- Earth-Rite также имеют вариант выхода для переключения искробезопасного сигнала или источника питания
Наши системы статического заземления и блокировки обеспечивают:
Наземная проверка
Системы Earth-Rite RTR и MGV обеспечивают распознавание автоцистерн / автоцистерн и проверку подлинности заземления.
Непрерывный мониторинг
Непрерывный мониторинг металлических объектов с сопротивлением менее 10 Ом при подключении к заземлению проверенной площадки.
Блокировка процесса
Обеспечивает допустимые условия для заблокированного оборудования при установленном заземлении.
Заземляющие зажимы
Заземляющие зажимы для тяжелых условий эксплуатации, одобренные ATEX / IECEx / FM, обеспечивают надежное соединение с металлическим объектом через краску, ржавчину и отложения продукта.
Ознакомьтесь с нашим ассортиментом Earth-Rite®
Earth-Rite® II RTR
Earth-Rite® II RTR обеспечивает защиту от статического заземления во время операций по перемещению автоцистерн / автоцистерн, рассеивая статическое электричество, которое в противном случае могло бы накапливаться и вызывать пожар или взрыв.
Earth-Rite® II MGV
Earth-Rite® II MGV — это мобильная система статического заземления, устанавливаемая на грузовике, которая обеспечивает автоматическое подтверждение заземления, способного рассеивать статическое электричество во время операций по перемещению.
Earth-Rite® II ПЛЮС
Система статического заземления с возможностью блокировки для операций погрузки и разгрузки вагонов, салазок и IBC
Earth-Rite® DGS
Двойная система заземления с независимыми системными блокировками и визуальной индикацией, позволяющая операторам одновременно заземлять и непрерывно контролировать два элемента металлического токопроводящего оборудования менее 10 Ом
Earth-Rite® MULTIPOINT II
Earth-Rite® MULTIPOINT II — это система статического заземления с 8 каналами, способная контролировать металлические объекты растений, такие как бочки, цистерны, железнодорожные вагоны и фармацевтическое оборудование.
Биг-бэнг Earth-Rite® II
Биг-бэги Earth-Rite® II — это статическая система заземления гибких контейнеров средней грузоподъемности типа C, также известных как биг-бэги, во время операций по перевалке продукции.
Earth-Rite® OMEGA II
Earth-Rite® OMEGA II представляет собой компактную систему статического заземления, монтируемую на DIN-рейку, которая может контролировать диапазон значений сопротивления в зависимости от применения заземления и требований к установке для конкретных процессов.
В чем разница между заземлением и заземлением?
Хотя они выполняют одно и то же, заземление и заземление делают это по-разному. Заземление требует физического соединения с землей через цепь, тогда как заземление не требует физического соединения с землей.
Что такое склеивание?
Связывание выравнивает заряд двух металлических предметов, соединяя их вместе.
Что такое статическое заземление?
Системы статического заземления удаляют заряженное статическое электричество между землей и объектом. Это требование к объектам, работающим во взрывоопасных зонах, защищающим персонал и оборудование предприятия от взрывов или пожаров.
Что такое система блокировки?
Устройства блокировки позволяют системе автоматически управлять процессом в случае потери соединения с проверенным заземлением. Они требуют выполнения определенных действий в определенной последовательности.
