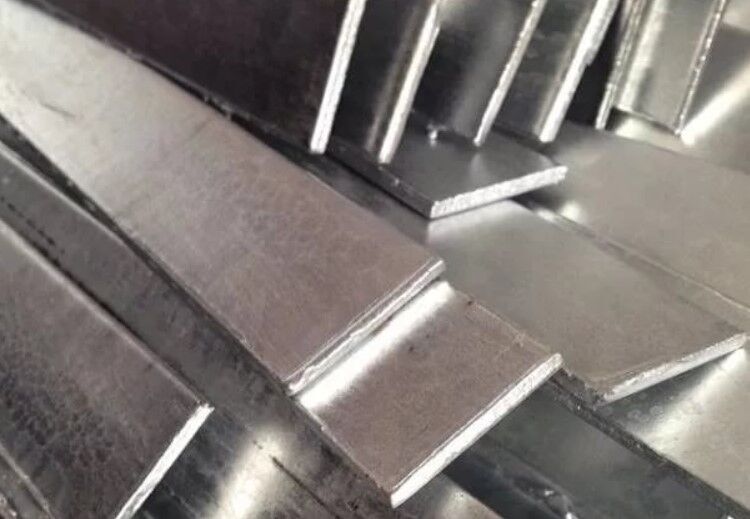

Сталь горячего цинкования для заземления: Круг стальной оцинкованный 16 мм

Стержень заземления из оцинкованной стали

• Граундтех /
• МОЛНИЕЗАЩИТА ЗАЗЕМЛЕНИЕ /
• Стержневое заземление /

Рис.1 – внешний вид оцинкованного стержня заземления

Рис.

2 – стержень заземления оцинкованный д-16 мм, длиной 1,5 м, размеры

Рис. 3 – стержень заземления оцинкованный д-16 мм, длиной 1,2 м, размеры



Рис. 4 – стержень заземления оцинкованный д-20 мм, длиной 1,2 м, размеры

Рис. 5 – стержень заземления оцинкованный д-20 мм, длиной 1,5 м, внешний вид

Рис. 6 – стержень заземления оцинкованный д-20 мм

Оцинкованный стержень заземления — это заземляющее устройство на базе стали защищенной от коррозии горячим цинкованием, погруженное вертикально в грунт, где стальные оцинкованные стержни соединяются между собой при помощи специальных муфт.

Оцинкованный вертикальный заземлитель — это высокопрочная сталь покрытая слоем цинка горячим способом для защиты от коррозии по ГОСТ 9.307-89.

Технические характеристики:

• высокопрочная сталь диаметром 16 мм;

• слой цинка не менее 120 мкм;

• длина стержня 1,2 м и 1,5 м в зависимости от условий монтажа;

• простота монтажа;

• возможность применения как заземляющее устройство трубопроводов с катодной защитой;

• невысокая стоимость;

• срок службы не менее 15 лет;

Диаметр (мм)	Длина (мм)	Слой цинка (мкм)	Вес, (кг)	Артикул
16	1500	Не менее 120	2,1	Z0161
16	1200	Не менее 120	2,1	Z0162
20	1500	Не менее 120	3,71	Z0171

Монтаж оцинкованного заземления на базе вертикальных стальных стержней осуществляется при помощи ручного ударного или специального электрического инструмента. Для монтажа оцинкованных стержней вам понадобятся соединительные муфты для стержней, направляющий наконечник и удароприемная головка, если количество стержней в очаг больше 1 штуки. Забиваются стержни при помощи вибромолота (отбойного молотка с силой удара не менее 25 Дж) или кувалдой.

Комплекты заземления оцинкованных стержней формируются согласно техническому заданию или проекту объекта в разделе электроснабжения.

Наша компания предлагает усредненные количества материалов для каждого коплекта.

Подробнее смотрите — монтаж оцинкованных стрежней.

Добавить комментарий

Рекомендуем посмотреть

Шкаф главной шины заземления

Шкаф ГЗШ (главная заземляющая шина) предназначен для создания на вводе в здание надежного электрического контакта между нулевым защитным проводником питающей линии

Подробнее…

Хомут (мачтовый-молниеприемный)

Хомут — часть системы молниезащиты, предназначенное для крепления проводников (токоотводов) к мачтам и молниеприемникам

Подробнее. ..

Токопроводящая жидкость

Токопроводящая жидкость предназначена для заливки в муфты для вертикально заглубленных электродов на базе стержней

Подробнее…

Компенсатор проволоки

Компенсатор алюминиевый — часть системы молниезащиты, предназначенное для установки в молниеприемных сетках

Подробнее…

Насадка на перфоратор

Насадка на перфоратор, вибромолот или отбойный молоток под переходник SDS-MAX

Подробнее…

Счётчик ударов молнии FOREND

Счётчик ударов FOREND — устройство для регистрации ударов молнии активных молниеприемников FOREND EU и EU-M

Подробнее…

Круг стальной оцинкованный

• Граундтех /
• org/ListItem»> МОЛНИЕЗАЩИТА ЗАЗЕМЛЕНИЕ /
• Проводники /

Рис. 1 – внешний вид круга стального оцинкованного

Рис. 2 – внешний вид цинкового покрытия круга стального оцинкованного

Рис. 3 – Круг стальной оцинкованный д-16 мм, внешний вид

Рис. 4 – круг стальной оцинкованный д-8 мм

Рис. 5 – круг стальной оцинкованный д-25 мм

Рис. 5 – круг стальной оцинкованный д-16 мм

Рис. 5 – круг стальной оцинкованный д-16 мм

Прокат стальной горячекатаный круглого сечения, который применяется во всех отраслях промышленности, изготовления металлоконструкций, транспортной инфраструктуре, а так же в качестве вертикальных и горизонтальных заземлителей.

Исходным материалом может быть сталь по:

ГОСТ 2590-2006 — Прокат сортовой горячекатаный круглый

или ГОСТ 5781-82 — Сталь горячекатаная для армирования железобетонных конструкций (Арматурная сталь А-I 240)

Сталь изготовляют из углеродистой и низколегированной стали марок — Ст3кп, Ст3пс,Ст3сп.

Для защиты стального круга, наша компания предлагает круг стальной оцинкованный. Сталь защищена от коррозии горячеоцинкованным способом, т.е. круг стальной предварительно обрабатывается и погружается в ванну с расплавленным цинком по ГОСТ 9.307-89 Покрытия цинковые горячие.

Толщина покрытия должна быть не менее 40 мкм и не более 250 мкм и определяется условиями эксплуатации оцинкованных изделий.

Круглая сталь применяется в качестве искусственного заземлителя для защиты от поражения электрическим током человека и оборудования

Наименьшие размеры поперечного сечения заземлителей в зависимости от агрессивности грунтов

Вид заземляющего устройства	Коррозионная активность грунта по отношению к стали	Диаметр круглой стали, мм
Вертикальные электроды	Весьма высока, высока ( ρ ˂ 10 Ом*м)	16
	Повышенная, средняя (10 Ом*м ≤ ρ≤ 100 Ом*м)	14
	Низкая (ρ > 100 Ом*м)	16
Горизонтальные заземлители	Весьма высокая (ρ < 5 Ом*м)	16
	Высока (5 Ом*м ≤ ρ ≤ 10 Ом*м)	14
	Повышенная средняя (10 Ом*м ≤ ρ ≤ 100 Ом*м)	12
	Низкая (ρ > 100 Ом*м)	10

Длина вертикальных электродов определяется техническим заданием или проектом.

Длина вертикального заземлителя должна быть не менее 1 м, а верхний конец вертикального заземлителя должен быть заглублен на 0,5 — 0,7 м.

Из постоянного наличия круга стального оцинкованного, Наша компания предлагает:

Диаметр круга	Площадь сечения проводника	Масса 1 п.м.	Масса 6 п.м.	Тип покрытия	Артикул
8 мм	50 мм2	0,39 кг	2,34 кг	Горячее цинкование ГОСТ 9. 307-89	S10324
10 мм	78 мм2	0,62 кг	3,72 кг	Горячее цинкование ГОСТ 9.307-89	S10325
12 мм	113 мм2	0,88 кг	5,28 кг	Горячее цинкование ГОСТ 9.307-89	S10299
16 мм	201,1 мм2	1,57 кг	9,42 кг	Горячее цинкование ГОСТ 9. 307-89	S10298
20 мм	314 мм2	2,47 кг	14,82 кг	Горячее цинкование ГОСТ 9.307-89	S10318
25 мм	419 мм2	3,85 кг	23,1 кг	Горячее цинкование ГОСТ 9. 307-89	S10326

Добавить комментарий

Рекомендуем посмотреть

Держатель проводника для коньковой черепицы

Коньковый держатель используется для проводников, которые прокладываются по наивысшей поверхности кровли. Используется как держатель молниеприемника или токоотвода

Подробнее…

Шина медная

Полоса или шина медная — изделие прямоугольного сечения, применяемое в качестве заземляющего проводника, горизонтального заземлителя и токопроводящей шины в электрических сетях

Подробнее…

Подпятник для мачт

Подпятник — часть системы молниезащиты, предназначенное для установки стержневых молниеприемников, молниеприемников 16/32

Подробнее…

Муфта соединительная для оцинкованных стержней

Муфта соединительная для оцинкованных стержней применяется для соединения стержней заземления при помощи резьбы

Подробнее. ..

Молниеприемник 16/32

Молниеприемник 16/32 — часть системы молниезащиты, рассчитанная на контакт с каналом молнии

Подробнее…

Шина заземления 40х4х150, 3 зажима для подключения

Главная заземляющая шина предназначена для создания на вводе в здание надежного электрического контакта

Подробнее…

Горячеоцинкованные заземляющие стержни — Южная Атлантика

У нас есть все популярные длины оцинкованных заземляющих стержней, изготовленных в США. Все наши заземляющие стержни соответствуют отраслевым стандартам или превосходят их.

Горячее цинкование — это тщательный процесс, при котором мы покрываем ваше изделие цинковым покрытием. Это долговечное покрытие защитит ваш предмет от суровых условий.

Поверхность наших оцинкованных шлифованных стержней жесткая, без швов и осколков; оцинкованное покрытие гладкое, без заусенцев и потеков.

Обратите внимание на некоторые другие характеристики наших оцинкованных заземляющих стержней:

• ANSI/UL 467
• ANSI/NEMA ГР-1
• CSA — Канадский стандарт
• Служба коммунальных услуг в сельской местности зарегистрирована и принята
• Сталь-ASTM-A-529/Grade 50 или холоднотянутая ASTM-A-1080/C-1008-1035
• Прочность на растяжение 80 000–100 000 фунтов на квадратный дюйм
• Оцинковано в соответствии с ASTM-A-153 для защиты от коррозии цинковым покрытием после изготовления
• Уникальное четырехгранное долото для облегчения движения по твердому грунту
• Все популярные длины диаметром 1/2, 5/8 и 3/4 дюйма доступны для немедленной отправки
• Название компании, номер детали, логотип UL и/или CSA и контрольный номер в пределах 12 дюймов от тупого конца каждого стержня

csv» data-unique_identifier=»ninja_table_unique_id_1560094933_2177″> 9ZZ586

	Описание	Номинал Диаметр в дюймах	Факт. Диаметр в дюймах	в фунтах	Sub/ Владелец Связки	5/8 «x 6 ‘	5/8″	.625 «Толерантность +.015/-000	6,3 фунта. 8″ x 10′	5/8″	.625″ ДОПУСК +0,015 / -0,000	10,6 фунта.	5 /100
ZZ588*†	5/8 «x 8 ‘	5/8″	.625 «Допуск +.015 /-000	8.4
Z588N	5/8″ x 8 футов	5/8″	.545” ДОПУСК +/- .015	6,1 фунта.	5/100
Z348*†	3/4″ x 8 футов	3/4″	0,750″ ± 1/32 «	11,6 фунтов.	3/60
Z3410*	3/4″ x 10 ‘	3/4 «	. 750″+. фунтов	3 / 60
ZZ3410*C	3/4″ x 10 футов	3/4″	0,750″ +0,020 -.000	15,8 фунта.	3 / 60
Z110*C	1″ x 10′	1″	1″ ± 1/32 «	28 фунтов.	— / 25

Все оцинкованные заземленные стержни ASTM-A123 или ASTM-A153. Требования Кодекса (NEC) и Национального кодекса электробезопасности (NESC) 9Не внесен в список UL

Узнайте, почему мы вас застраховали

Многие компании говорят, что сделают все возможное, но действительно ли они предлагают высочайший уровень обслуживания клиентов? Мы не остановимся ни перед чем, чтобы ваша продукция была доставлена ​​в соответствии со спецификациями, вовремя и в рамках бюджета.

Просто свяжитесь с нами или запросите расценки, чтобы испытать уверенность, которую дает работа с South Atlantic.

Мифы о заземлении: Часть 2 – Оцинкованные стержни и стержни с медным покрытием

Мифы о заземлении: Часть 2 – Оцинкованные стержни и стержни с медным покрытием | нВент ЭРИКО

Второй пост из четырех частей серии блогов nVent ERICO, посвященных распространенным мифам и заблуждениям, создающим путаницу в отношении проектирования и установки систем заземления, посвящен гальванизированным стержням и стержням с медным покрытием и их различиям. Мы развеем следующие мифы:

• Оцинкованные стержни имеют те же характеристики, что и стержни с медным покрытием.
• Медь используется в заземляющих стержнях из-за ее проводимости.

Миф 4: Оцинкованные стержни имеют те же характеристики, что и стержни с медным покрытием.

При сравнении оцинкованных стержней и стержней с медным покрытием можно отметить несколько различий в производстве продукции, которые влияют на общие характеристики и долговечность.

• Оба типа стержней состоят из стального сердечника. В стержнях с медным покрытием используется холоднотянутая сталь с пределом прочности на разрыв 90 000+ фунтов на квадратный дюйм. В большинстве стержней из оцинкованной стали используется горячекатаная сталь с пределом прочности на разрыв 58 000+ фунтов на квадратный дюйм. Более высокая прочность на растяжение приводит к меньшей деформации стержня во время установки.
• Толщина и тип материала покрытия определяют коррозионную стойкость и срок службы. Медь защищает сталь от коррозии. Цинк жертвует собой ради стали в виде расходуемого анода, и когда цинк расходуется, начинается сильная коррозия. Стальные стержни, связанные медью, покрыты медью толщиной 10 мил (0,010 дюйма или 0,254 мм) и оцинкованной сталью. стержни покрыты цинком толщиной 3,9 мил (0,0039 дюйма или 0,099 мм). Толщина покрытия ограничена процессом горячего цинкования.

Исследования, вносящие вклад в исследование оцинкованных и медных стержней

За последние 100 лет было проведено три различных исследования, в ходе которых сравнивалась устойчивость к коррозии и срок службы обоих типов заземляющих стержней. Все исследования, упомянутые ниже, выявили различия в производительности, а именно в продолжительности срока службы.

• Подземная коррозия – Национальное бюро стандартов с 1910 по 1955 год – Испытаны медные, плакированные медью и оцинкованные электроды. Образцы труб из оцинкованной стали были закопаны на 10 лет, и данные показали, что цинковые покрытия толщиной 0,0035 дюйма или меньше были разрушены, и на стальной основе под ними образовалась точечная коррозия. Образцы плакированной медью стали были захоронены в течение 13 лет, а среднее общее проникновение составило 0,009.дюймы.
• Морское гражданское строительство с 1962 по 1969 год – За 7 лет полевых испытаний заземляющих электродов был установлен лучший тип электрода, определяемый следующими факторами: легкость в обращении, устойчивость к коррозии и электроды не должны вызывать коррозию близлежащие металлы . В результате стержни из оцинкованной и мягкой стали были запрещены для использования ВМС США.
• Национальный исследовательский проект по заземлению электроустановок (NEGRP) с 19с 92 по 2002 г. – Это исследование, которое включало медные и оцинкованные заземляющие стержни, началось в 1992 г. и проводилось под руководством Исследовательского фонда противопожарной защиты NFPA®. В ходе исследования измерялись удельное сопротивление почвы, сопротивление заземляющего электрода, влажность почвы и температура почвы. Окончательные данные о коррозии показали, что оцинкованные заземляющие стержни имеют средний срок службы 15 лет, а заземляющие стержни с медным покрытием имеют срок службы более 40 лет.

(Загрузите полный текст «Мифов о заземлении», чтобы получить более подробное объяснение этих исследований.)

Миф 5: Медь используется в заземляющих стержнях из-за ее проводимости.

Как обсуждалось в мифе 4, основная причина, по которой заземляющие стержни покрываются медью, заключается в продлении срока службы стального сердечника заземляющих стержней, поскольку медь устойчива к коррозии в большинстве почв.
