Почему нельзя делать заземление из арматуры

13.08.2021 3 801 Строительство

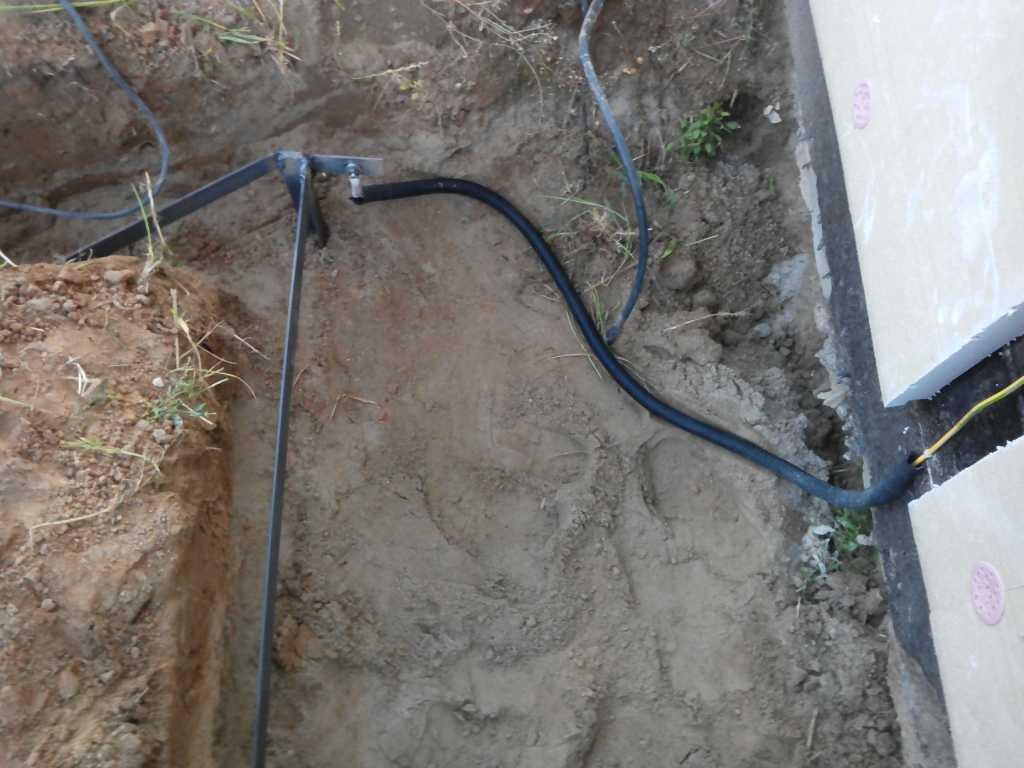

Устройством контура заземления называется несколько металлических стержней (электродов), забитых в землю и имеющих соединение между собой. Иногда для обустройства системы применяют металлический уголок. Конструкции могут располагаться рядом или треугольником. Заземляющие конструкции из арматуры использовать нельзя. Процедуру можно осуществлять, используя стальную пластину или медный провод. Эти материалы лучше всего подходят для указанной цели.

Правильное обустройство системы

Элемент из стали или провода имеют соединения с электрощитом, где заземляющий провод посредством клеммника сопрягается с заземляющими жилами кабелей. В жилищеони проводятся к электрическими приемникам.

Достоинства и недостатки

Грамотно обустроенная система способна предотвратить пожар, повысить качество связи.

Да, это правда, что сразу улучшится работа техники. На уроках физики всем объясняли, что ток течет туда, где меньше сопротивление. Если человек случайно дотронется до незаземленного устройства, весь ток мгновенно пройдет через него. Если элемент был заземлено, то ток последовал бы к месту меньшего сопротивления – в землю.

Основной недостаток заземлителя из арматурных прутов то, что металл быстро подвергается коррозии. Сопротивление возрастает, а характеристики заземления ухудшается. Поверхность прута имеет рельефную структуру. Если стержень войдет на глубину, вокруг него в земле образуются пустоты, что также негативно сказывается на качестве процедуры. Следовательно, распределение тока будет неравномерным.

Государственные стандарты и госты

Заземление – это важное звено при защите человека от удара электрическим током дома или на производстве. К вопросам о безопасности электроприборов и оборудования предъявляются повышенные требования.

Нормативные документы, утвержденные на законодательном уровне, предъявляют ряд требований к процедуре. Так, установки должны быть безопасными, соответствовать разнообразным воздействиям и функциональным требованиям.

Главным документом являются правила устройства электрических установок. Они содержат информацию о действующих защитных системах. Их обозначают английскими буквами. Такая шифровка позволяет понять, какая система защиты используется.

Контур заземления из арматуры

Возможность нанять бригаду профессионалов для строительства жилого дома есть не у всех. Иногда люди самостоятельно пытаются возвести постройки, совсем забывая об установке заземляющей системы. В качестве заземлителя используют заземление из арматуры. Настроить систему можно в течение нескольких дней. Арматурные пруты фундамента в качестве заземлительной системы использовать нельзя. В исключительных случаях, если она подготовлена должным образом – разрешено.

Фундамент как заземляющая конструкция для дома

Заземление – это специальное соединение электрической установки с землей. Для частного дома лучше предусмотреть систему заранее, еще на этапе строительства. Лучше всего для этих целей подойдет сварная арматура. В одноэтажных жилых строениях не всегда фундамент с арматурой имеют соприкосновение с землей. По этой причине арматура не используется в качестве заземлителя.

Правила заземления строительных объектов

Заземление обязательно делать для любых строительных объектов, в том числе и частных домов. Это важный этап при монтаже и ремонте системы электрического снабжения постройки, дома, квартиры. Промышленные, коммерческие, торговые, складские и прочие общественные объекты также нуждаются в качественном заземлении. Это позволяет обезопасить сам объект, электроприборы, а главное – жизни и здоровье людей.

Проверку систем заземления имеют право выполнять сотрудники лабораторий по электрическим измерениям, имеющие специальные допуски и оборудование. Результаты исследования и замечания инспектора заносятся в паспорт контура заземления.

Технический регламент Правила устройства электрических установок в 7 издании 2021 года регулирует принципы обустройства систем заземления. Подробно об этом написано в п. 1.7.28 документа.

Заземление фундамента

Использование фундаментного заземлителя является экономичным решением, позволяющим получить хороший заземлитель с большим сроком службы.

Использование фундамента здания в качестве заземлителя является предпочтительным вариантом заземления при условии обеспечения непрерывной электрической связи по его арматуре.

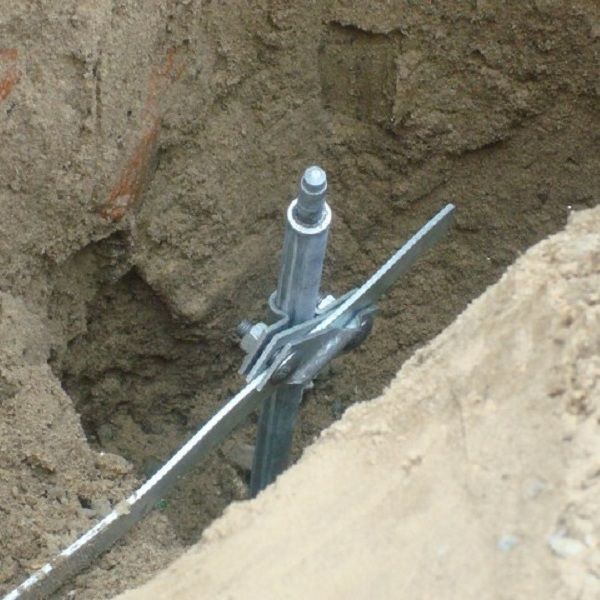

Заземляющие электроды должны располагаться на глубине не менее 0,5 м за пределами защищаемого объекта и быть как можно более равномерно распределенными.

Данный тип заземления имеет ряд преимуществ, а именно:

не требует земляных работ;
глубина установки заземлителя исключает возможность воздействии на него отрицательных влияний сезонных погодных условий;
обеспечивается хороший контакт с грунтом;

охватывается фактически вся поверхность фундамента здания, что приводит к минимизации импеданса заземлителя;
обеспечивается оптимальное расположение заземления для системы молниезащиты;
с начала монтажа здания заземлитель можно использовать В качестве заземления для электрической установки стройплощадки.

Помимо эффекта заземления, находящиеся в бетоне заземляющие проводники обеспечивают хорошую базу для основной системы уравнивания потенциалов.

Учитывая, что фундаментный заземлитель состоит из металлических элементов, залитых бетоном в фундаменте строительного объекта, для обеспечения непрерывности передачи тока в такой конструкции следует обращать особое внимание на качество соединения металлических элементов.

Для обеспечения гарантированного электрического соединения арматуры рекомендуется комплектовать фундамент дополнительной внутренней ячеистой сетью выполненной из стержней или полосового металла и связанной со сталью арматуры с помощью винтовых зажимов. Шаг крепления должен составлять не более 2-х метров.

Металлическую арматуру фундамента можно использовать в качестве заземлителя, при условии, что соединения удовлетворяют требованиям надежной механической и непрерывной электрической связи.

Для функционирования в качестве заземлителя системы молниезащиты из фундамента должны быть предусмотрены внешние выводы для подключения токоотводов.

При невозможности использования фундаментного заземления необходимо предусматривать искусственные заземлители (глубинные либо кольцевые).

У бетона, применяемого для сооружения фундаментов зданий, есть определенная проводимость и, как правило, хороший контакт с окружающим грунтом. Поэтому электроды из черного металла полностью встроенные в бетон можно применять как заземлители, при условии, что бетон не изолируют от грунта с помощью специальной теплоизоляции или другими способами. Из-за химических и физических эффектов черный металл, сталь горячего цинкования и другие металлы, встроенные в бетон на глубину больше 5 см, надежно защищены от коррозии практически на все время существования здания. Также, где это возможно, следует применять проводящие конструкции зданий.

Пример применения замоноличенных в бетон фундаментных заземляющих электродов

Если фундамент здания должен быть полностью защищен от потери тепловой энергии с помощью изоляции из непроводящих материалов, или если фундамент должен иметь гидроизоляцию (например, применяют пластмассовые листы толщиной больше 0,5 мм), использование бетонного фундамента в качестве заземлителя неэффективно.

В этих случаях металлическую арматуру можно применять для защитного уравнивания потенциалов, а в целях заземления следует применять другой заземлитель, например, замоноличенные в бетон фундаментные заземляющие электроды, расположенные ниже изолированного фундамента, или размещение заземления вокруг здания или заглубленные в грунт фундаментные заземляющие электроды.

Конструкция замоноличенных в бетон фундаментных заземляющих электродов

Для конкретных фундаментов без металлической арматуры, конструкция замоноличенных в бетон фундаментных заземляющих электродов должна соответствовать типу и размерами фундамента. Предпочтение следует отдавать замкнутым кольцевым конструкциям, состоящим из одного или нескольких колец или прямоугольным конструкциям с линейными размерами до 20 м.
Чтобы избежать снижения (менее 5 см) расстояния до грунта, замоноличенных в бетон проволочных электродов, следует применять специальные средства. Если в качестве электродов используют полосу, то она должна быть зафиксирована относительно края, таким образом, чтобы избежать образования полостей без бетона под полосой. Если присутствует арматура, проволочные электроды должны быть скреплены с ней с промежутками не более 2 м. Применение клиновых соединителей следует избегать.
У замоноличенных в бетон проволочных электродов должен быть выполнен, по крайней мере, один вывод (терминал) для каждого бетонного элемента здания, для соединения с электрической системой здания, с соответствующей точкой контакта (например, с главной заземляющей шиной) или должно быть окончание в специальном закладном элементе, заложенном в поверхность бетона для соединения. В точке соединения вывод должен быть доступен для обслуживания и измерений.

Для системы молниезащиты и для зданий со специальными требованиями относительно оборудования информационных технологий, требуется более одной точки подключения к заземлителю, например, для токоотвода системы молниезащиты.

Для соединений в фундаменте проложенных в грунте вне бетонного фундамента должна быть учтена возможность коррозии стальных проводников. Для таких соединений, рекомендуется, чтобы они входили в бетон в пределах здания или снаружи, на соответствующей высоте над уровнем земли.

Соединения должны быть надежными и с соответствующими электрическими характеристиками
Металлическую арматуру фундамента можно использовать в качестве электрода, при условии, что соединения удовлетворяют техническим требованиям. Паяные соединения допускаются только с разрешения главного инженера (архитектора) проекта на основании анализа конструкции здания. Соединения, с применением проволочной стальной брони не используют в качестве защиты, но могут подходить для обеспечения электромагнитной совместимости информационных технологий. Напряженную арматуру не следует использовать в качестве заземлителя.

Если сваренные сетки, сделанные из проводов меньшего диаметра, применяют для армирования, то их можно использовать в качестве электродов, если они надежно соединяются больше чем в одной точке с выводом или другими частями заземлителя, чтобы обеспечить, по крайней мере, ту же самую площадь поперечного сечения. Минимальный диаметр отдельных проводников таких сеток должен быть не менее 5 мм с четырьмя соединениями между выводом и сеткой в различных точках каждой сетки.

Соединение электродов не должно выполняться транзитом между различными частями протяженных фундаментов. В этом случае, для обеспечения необходимых электрических соединений, соединители должны быть установлены вне бетонного основания.
Замоноличенные в бетон фундаментные заземляющие электроды отдельных опор (например, при строительстве больших помещений), должны быть соединены с замоноличенными в бетон фундаментными заземляющими электродами других опор, с применением соответствующих заземляющих проводников.

Возможные проблемы коррозии для других заземленных установок, расположенных снаружи замоноличенных в бетон фундаментных заземляющих электродов

Следует учитывать, что обычная сталь (без покрытия или горячего цинкования) замоноличенная в бетон обладает электрохимическим потенциалом, равным меди, заглубленной в грунт. Следовательно, есть опасность электрохимической коррозии с другим заземлителем, выполненном из стали и заглубленным в грунт вблизи фундамента, и соединенным с замоноличенным в бетон фундаментным заземляющим электродом. Этот эффект можно также наблюдать для армированных фундаментов больших зданий.

Никакой стальной электрод не следует устанавливать в грунте вблизи бетонного фундамента кроме электродов, изготовленных из нержавеющей стали или изготовленных другим способом с хорошей защитой от влаги.

Горячее цинкование, окраска или другие подобные покрытия не достаточны для этих целей. Дополнительные заземлители вокруг и около таких зданий не следует изготавливать из стали горячего цинкования для обеспечения достаточного срока службы этой части заземлителя.

Окончание работ по установке замоноличенных в бетон фундаментных заземляющих электродов

После подготовки электродов и/или соединенной арматуры, перед заливкой бетона следует подготовить соответствующие документы. Документы должны содержать описание, планы и фотографии и быть включены в состав основного комплекта документов электрической установки.

Бетон, применяемый для фундамента, должен содержать не менее 240 кг цемента на 1м³ бетона. У бетона должна быть соответствующая полужидкая консистенция, чтобы заполнить все полости, расположенные ниже электродов.
