ПУЭ 7. Зануление и заземление | Библиотека

• 13 декабря 2006 г. в 18:44
• 2852043

• Поделиться

• Пожаловаться

Раздел 7. Электрооборудование специальных установок

Глава 7.3. Электроустановки во взрывоопасных зонах

Зануление и заземление

7.3.132. На взрывоопасные зоны любого класса в помещениях и на наружные взрывоопасные установки распространяются приведенные в 1.7.38 требования о допустимости применения в электроустановках до 1 кВ глухозаземленной или изолированной нейтрали. При изолированной нейтрали должен быть обеспечен автоматический контроль изоляции сети с действием на сигнал и контроль исправности пробивного предохранителя.

7.3.133. Во взрывоопасных зонах классов B-I, B-Iа и B-II рекомендуется применять защитное отключение (см. гл. 1.7). Во взрывоопасных зонах любого класса должно быть выполнено уравнивание потенциалов согласно 1.7.47.

7.3.134. Во взрывоопасных зонах любого класса подлежат занулению (заземлению) также:

а) во изменение 1. 7.33 — электроустановки при всех напряжениях переменного и постоянного тока;

б) электрооборудование, установленное на зануленных (заземленных) металлических конструкциях, которые в соответствии с 1.7.48, п. 1 в невзрывоопасных зонах разрешается не занулять (не заземлять). Это требование не относится к электрооборудованию, установленному внутри зануленных (заземленных) корпусов шкафов и пультов.

В качестве нулевых защитных (заземляющих) проводников должны быть использованы проводники, специально предназначенные для этой цели.

7.3.135. В электроустановках до 1 кВ с глухозаземленной нейтралью зануление электрооборудования должно осуществляться:

а) в силовых сетях во взрывоопасных зонах любого класса отдельной жилой кабеля или провода;

б) в осветительных сетях во взрывоопасных зонах любого класса, кроме класса B-I, — на участке от светильника до ближайшей ответвительной коробки — отдельным проводником, присоединенным к нулевому рабочему проводнику в ответвительной коробке;

в) в осветительных сетях во взрывоопасной зоне класса B-I — отдельным проводником, проложенным от светильника до ближайшего группового щитка;

г) на участке сети от РУ и ТП, находящихся вне взрывоопасной зоны, до щита, сборки, распределительного пункта и т. п., также находящихся вне взрывоопасной зоны, от которых осуществляется питание электроприемников, расположенных во взрывоопасных зонах любого класса, допускается в качестве нулевого защитного проводника использовать алюминиевую оболочку питающих кабелей.

7.3.136. Нулевые защитные проводники во всех звеньях сети должны быть проложены в общих оболочках, трубах, коробах, пучках с фазными проводниками.

7.3.137. В электроустановках до 1 кВ и выше с изолированной нейтралью заземляющие проводники допускается прокладывать как в общей оболочке с фазными, так и отдельно от них.

Магистрали заземления должны быть присоединены к заземлителям в двух или более разных местах и по возможности с противоположных концов помещения.

7.3.138. Использование металлических конструкций зданий, конструкций производственного назначения, стальных труб электропроводки, металлических оболочек кабелей и т. п. в качестве нулевых защитных (заземляющих) проводников допускается только как дополнительное мероприятие.

7.3.139. В электроустановках до 1 кВ с глухозаземленной нейтралью в целях обеспечения автоматического отключения аварийного участка проводимость нулевых защитных проводников должна быть выбрана такой, чтобы при замыкании на корпус или нулевой защитный проводник возникал ток КЗ, превышающий не менее чем в 4 раза номинальный ток плавкой вставки ближайшего предохранителя и не менее чем в 6 раз ток расцепителя автоматического выключателя, имеющего обратнозависимую от тока характеристику.

При защите сетей автоматическими выключателями, имеющими только электромагнитный расцепитель (без выдержки времени), следует руководствоваться требованиями, касающимися кратности тока КЗ и приведенными в 1.7.79.

7.3.140. Расчетная проверка полного сопротивления петли фаза-нуль в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью должна предусматриваться для всех электроприемников, расположенных во взрывоопасных зонах классов B-I и B-II, и выборочно (но не менее 10% общего количества) для электроприемников, расположенных во взрывоопасных зонах классов B-Iа, B-Iб, B-Iг и ВIIа и имеющих наибольшее сопротивление петли фаза-нуль.

7.3.141. Проходы специально проложенных нулевых защитных (заземляющих) проводников через стены помещений со взрывоопасными зонами должны производиться в отрезках труб или в проемах. Отверстия труб и проемов должны быть уплотнены несгораемыми материалами. Соединение нулевых защитных (заземляющих) проводников в местах проходов не допускается.

Новостной канал Элек.ру в Телеграм
Актуальные новости, обзоры и публикации портала в удобном формате.

Подписаться

Заземление металлоконструкций. Проверка и монтаж контура заземления ПУЭ

Наличие контура заземления у строений – одно из необходимых условий правил безопасности на частных или производственных участках. Порядок его возведения, эксплуатация, монтаж систем заземления металлоконструкций регламентированы ПУЭ от 2002 года. На данный момент это седьмая и последняя редакция Правил устройства электроустановок.

Но зачем нужны контуры заземления и почему их наличие является необходимым условием при сдаче объектов в эксплуатацию?

Согласно техническому регламенту, контуры заземления обеспечивают защиту строений от случайного удара током. Оно может возникнуть не только в следствии удара молнии, резкого скачка напряжения во время технических работ, дефектов старой проводки, если речь идет о домах вторичного фонда.

Как правило, многие пользователи сталкиваются с проблемами в обустройстве контура уже на этапе получения разрешения. Дело в том, что обустроить систему токоотведения можно не на любом грунте.

Без предварительной подготовки обустроить его можно только в глинистой, торфяной и суглинистой почвах. В иных случаях могут потребоваться дополнительные заземляющие электроды или иные специальные приспособления. Дело в том, как свойства почвы влияют на сопротивление. В случае, если почвенные пробы показывают высокую влажность или большой объем соляных остатков, специалисты рекомендуют провести обработку химическими соединениями на основе NaCl. Это поможет добиться оптимальных показателей для корректной «работы» заземляющего контура.

 В данном материале рассмотрим наиболее распространенные типы, особенности монтажа и периодичность проверок контуров заземления по ПУЭ.

Виды контуров для заземления

Согласно условиям действующих ПУЭ, используются контуры, обеспечивающие заземления двух видов двух видов: одноконтурное и двухконтурное. Рассмотрим подробнее каждое из них:

1. Одноконтурное заземление. Конструкция, расположенная непосредственно внутри дома или производственного строения.  Как правило, такая схема используется в одноэтажных жилых строениях или производственных объектах малой мощности, размещенных на «проблемной» почве. Соединительные элементы прокладываются непосредственно от металлических конструкций до электрооборудования.
2. Двухконтурное заземление.  Эта модель обустройства заземления предполагает использование специальной шинной обвязки, которая и выводится на вешнюю сторону строения. Визуально, она представляет собой систему из нескольких металлических заземлителей, которые образуют контур.
3. Использовать двухконтурное заземление целесообразно на объектах с повышенной нагрузкой на электрические сети. Кроме того, специалисты рекомендуют выбирать такой тип токоотвода при строительстве деревянных домов. Актуально обустройство двухконтурного заземления будет и во время капитального ремонта частных домовладений при условии модернизации старой проводки и увеличения на нее нагрузки. Контурами, выведенными в почву, защищаются от поражения котом и трансформаторы.

Специалисты не рекомендуют выбирать тип токоотвода, исходя из скорости монтажа контура заземления или стоимости комплектующих и работы. Перед окончательным решением необходимо рассчитать весь объем энергопотребления с учетом погрешностей и возможных перепадов напряжения. Полученные данные и должны стать фундаментом для окончательного выбора.

Монтаж объектов заземления

Контуры для заземления должны устанавливаться с соблюдением нескольких непреложных правил:

1. Наличие медной шины. Любой контур заземления, подразумевающий выведение в почву, должен быть оснащен электротехнической шиной с сечением. Изготавливается она из медных сплавов. Мощность шины определяется исходя из общей нагрузки на сеть и типом оборудования, предполагаемого к эксплуатации. В качестве шины допускается использование оплетки и з медных сплавов. Этот вариант актуален для частных домовладений с минимальной нагрузкой на проводку (дачи, хозяйственные постройки).
2. Соответствие пластин и заземлителя. Металлические сплавы, из которых изготовлены штыри контура и пластины, используемые для оборудования контура, должны быть идентичны. В качестве соединения, согласно ПУЭ, предусматривается исключительно сварка.
3. Комплектация. Техническая документация регламентирует и минимальную комплектацию контуров для заземления. Опираясь на регламент, можно констатировать, что классический набор для токоотводной конструкции должен состоять из прутьев металлических сплавов не менее двух метров. В зависимости от предполагаемой нагрузки, их диаметр может варьироваться от 10 до 25 миллиметров. Специалисты утверждают, что для получения максимального эффекта предпочтение стоит отдавать сплавам черных металлов. Использование арматуры в качестве штыревой основы категорически запрещено из-за ее неудовлетворительных токопроводных свойств.

Этапы монтажных работ

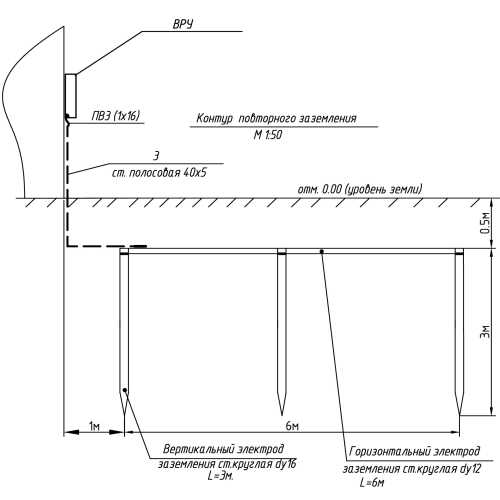

Контуры заземления металлоконструкций по ПУЭ, в зависимости от целевого предназначения строения и его размеров, возможны в нескольких вариациях:

• линейный контур;
• треугольный контур;
• овальный контур;
• прямоугольный контур.

Специалисты рекомендуют обустраивать контуры треугольной формы. Дело не только в простоте и долговечности данной конструкции, но и в технических характеристиках. Именно треугольные контуры заземления обеспечивают максимальную зону рассеивания при минимальном использовании придомового метража.

Согласно ПУЭ, монтаж осуществляется в несколько этапов:

1. Подготовка площадки. Придомовая территория, куда планируется осуществить выведение контура, должна быть хорошо расчищена от мусора и иных инородных объектов. Лучше всего, если контур будет располагаться вдали от пеших тропинок, игровых или садоводческих зон. После расчистки территории необходимо подготовить небольшие траншеи высотой в 80 см, а шириной – 50 см. Данные параметры рассчитаны с учетом возможной коррозии металлических элементов. Еще одну траншею необходимо будет вырыть от строения до одной из точек готового контура.
2. Монтаж металлических конструкций. По завершению земляных работ осуществляется установка штырей и последующая сварка пластин. На каждый метр предполагается устанавливать не менее 4 – 5 штырей. После этого штыри и «уголки» свариваются в единую конструкцию. Специалисты рекомендуют покрыть металлические элементы специальной гудроновой краской. Это повысит износостойкость конструкции.
3. Подведение к объекту. В заранее вырытую траншею, ведущую от внешнего контура к объекту, укладывается небольшая металлическая полоска с типоразмером. Именно ее необходимо будет «вывести» из траншеи непосредственно у стены объекта для закрепления шины, проложенной от щитка. После этого осуществляется непосредственное подключение внешнего контура к внутридомовой системе.

Обратите внимание, что для обустройства контуров для производственных объектов потребуются дополнительные материалы и работы. Например, по ПУЭ заземление нейтрали транформатора осуществляется с помощью ограничителей перенапряжений. Данная методика актуальная и на предприятиях, активно использующих производственные мощности 110, 150, 220 кВ.

Инспекция работоспособности контура заземления

Периодичность проверки контура заземления так же описаны в ПУЭ. Согласно регламенту, специалисты контролирующих органов должны проводить подобные инспекции не реже, чем раз в год — для промышленных предприятий и не реже, чем раз в три года – для частных домовладений. Кроме того, инспекторы уполномочены провести и полную проверку, предусматривающую не только проверку работоспособности, н и способа обустройства контура. Проводится подобная инспекция, как правило, со вскрытием грунтового настила.

Провести анализ энергопотребления объекта, быстро и качественно обустроить земляной контур помогут специалисты компании «Мегаватт». Обращаясь к профессионалам, Вы не только делаете неизмеримый вклад в безопасность, но и экономите на штрафах, которыми может обернуться рядовая инспекция.

Заземление и соединение — часть 1 из 3

Большинство проблем с качеством электроэнергии и безопасностью в электроустановках возникает из-за неправильного применения требований к заземлению и соединению ст. 250. Одна из распространенных проблем заключается в том, что установщики заземляют там, где они должны соединяться.

В то время как NEC дает четкое описание заземления и соединения в ст. 100, в различных статьях эти слова часто используются неправильно. Как правило, ошибка заключается в том, чтобы сказать «заземление» вместо «связь». Эта ошибка есть даже в такой номенклатуре, как «заземлитель оборудования». Вы не должны заземлять оборудование на стороне нагрузки. Вы должны связать это.

Соединение — это средство обеспечения электрической непрерывности между металлическими объектами. Простое определение, правда? Что не всегда просто, так это правильное применение требований NEC, некоторые из которых изменились в редакции 2011 года. Это будет в центре внимания этой статьи.

Многие из этих изменений были сделаны для ясности.

Сервисное оборудование

Склеивайте все металлические кабельные каналы и кожухи, которые содержат (или поддерживают) служебные проводники [250.92]. Интересно, что NEC требует, чтобы кабельные каналы и кожухи содержали питающие или ответвленные проводники для подключения к цепи «проводник заземления оборудования» [250.86], который на самом деле является соединительным проводником [Ст. 100].

Если вырез в панели слишком большой, концентрический или эксцентричный или в нем используются переходные шайбы, приклейте его вокруг этого отверстия. Используйте соединительную перемычку, а не стандартную контргайку (

рис. 1 ).

Рис. 1. Если выбивное отверстие в панели слишком большое, концентрическое или эксцентричное или в нем используются переходные шайбы, используйте соединительную перемычку, а не стандартную контргайку.

NEC предлагает на выбор четыре метода обеспечения непрерывности электроснабжения сервисного оборудования, кабельных каналов и кожухов сервисных проводников [250. 9].2(Б):

1. Соединительные перемычки . Прикрепите металлические детали к служебному нулевому проводу. Для этого требуется основная соединительная перемычка [250.24(B) и 250.28]. Поскольку служебный нейтральный проводник обеспечивает эффективный путь тока замыкания на землю к источнику питания [250.24(C)), вам не нужно прокладывать заземляющий провод оборудования внутри кабелепровода из ПВХ, содержащего проводники служебного ввода [250.142(A)(1) ) и 352,60 пр. 2] (
   рис. 2 ).
2. Резьбовые соединения . Завершите металлические дорожки качения к металлическим корпусам резьбовыми ступицами на корпусах (если они затянуты гаечным ключом).
3. Безрезьбовые фитинги . Заделайте металлические каналы к металлическим корпусам безрезьбовыми фитингами (если они затянуты).
4. Другие перечисленные устройства . К ним относятся контргайки клеевого типа, втулки, клинья или втулки с клеевыми перемычками.

Рис. 2. SSBJ не требуется в неметаллическом кабелепроводе, так как рабочий нейтральный проводник служит эффективным путем тока замыкания на землю.

Этот последний метод нуждается в более подробном обсуждении. Чтобы соединить один конец служебного канала с проводником служебной нейтрали, необходимо использовать указанный соединительный клин или втулку с соединительной перемычкой. Определите размер в соответствии с таблицей 250.66, исходя из площади самых больших незаземленных служебных проводников в кабелепроводе [250.102(C)].

Когда металлический кабельный канал, содержащий служебные проводники, заканчивается в корпусе без выреза под кольцо, вы можете использовать контргайку с зажимным соединением. Соединение одного конца служебного канала с служебной нейтралью обеспечивает путь тока короткого замыкания с низким импедансом к источнику ( Рис. 3 ).

Рис. 3. Соединение одного конца сервисного канала с сервисной нейтралью обеспечивает низкоомный путь тока повреждения к источнику.

Другие системы

У вас не может быть «отдельных площадок» между системами связи и вашей службой. Необходимо предусмотреть клемму внешнего межсистемного соединения (для подключения соединительных проводников систем связи на сервисном оборудовании) [250.94]. Для конструкций, питаемых фидером, сделать это на корпусе приборов учета и средствах отключения (

Рис. 4 ).

Рис. 4. Для конструкций, питаемых фидером, необходимо предусмотреть клемму внешнего межсистемного соединения на корпусе приборов учета и средства отключения.

Полученное завершение должно:

• Быть доступным для подключения и осмотра.
• Состоят из набора клемм с возможностью подключения не менее трех проводников межсистемного соединения.
• Не препятствовать открытию корпуса для обслуживания, средств отключения зданий/сооружений или приборов учета.
• Быть надежно закрепленным и электрически соединенным с сервисным оборудованием, корпусом счетчика или открытым негибким металлическим сервисным кабельным каналом — или он должен быть установлен в одном из этих корпусов и соединен с корпусом или проводником заземляющего электрода. Используйте медный провод сечением не менее 6 AWG.
• Быть надежно закрепленным на средстве отключения конструкции — или должно быть установлено на средстве отключения и соединено с корпусом или проводником заземляющего электрода. Используйте медный провод сечением не менее 6 AWG.
• Используйте клеммы, перечисленные в качестве оборудования для заземления и соединения.

Соединение проводников и перемычек

Редакция 2011 г. помогает различать правила соединения перемычек перед устройством максимального тока и правила соединения перемычек после устройства максимального тока.

Теперь NEC разъясняет, что соединительные перемычки на стороне нагрузки устройства максимального тока должны соответствовать всем пунктам гл. 250.122, а не только Таблица 250.122. Это также:

• Разъясняет правила соединения перемычек, установленных в кабелепроводе, по сравнению с перемычками, установленными вне кабелепровода.
• Добавляет положения по защите алюминиевых соединительных перемычек от коррозии.
• Обеспечивает физическую защиту всех соединительных перемычек.

Перемычки для соединения оборудования должны:

• Будь медным.
• Заделка с помощью перечисленных соединителей давления, клеммных колодок, экзотермической сварки или других перечисленных способов [250.8(A)].

Соединительные перемычки со стороны питания:

• Их размер соответствует Таблице 250.66, исходя из самого большого незаземленного проводника в кабелепроводе.
• Если размер незаземленных проводников питания превышает 1100 тыс. мил меди или 1 750 тысяч мил алюминия, размер соединительной перемычки должен составлять не менее 12,5 % площади наибольшего комплекта незаземленных проводников питания.
• Если незаземленные провода питания и соединительная перемычка на стороне питания изготовлены из разных материалов, размер соединительной перемычки на стороне питания должен быть рассчитан на предполагаемое использование одного и того же материала.

Размер соединительных перемычек на стороне нагрузки устройств защиты от перегрузки по току фидера и ответвления в соответствии с 250.122 в зависимости от номинала устройства защиты от перегрузки по току в цепи. Соединительная перемычка оборудования не должна быть больше, чем самые большие незаземленные проводники цепи [250.122(A)].

Если вы используете одну соединительную перемычку оборудования для соединения двух или более дорожек качения, ее размер должен соответствовать 250,122, исходя из номинала самого большого устройства защиты от перегрузки по току в цепи.

Вы можете установить соединительные перемычки для оборудования, соединительные перемычки или соединительные проводники внутри или снаружи кабелепровода.

• Если они находятся внутри кабелепровода, эти проводники должны быть идентифицированы в соответствии со стандартом 250.119. Если проводники цепи сращиваются или заканчиваются на оборудовании внутри металлической коробки, то проводник заземления оборудования, связанный с этими цепями, должен быть подключен к коробке в соответствии с 250. 148.
• Если они находятся за пределами кабелепровода, эти проводники не могут быть длиннее 6 футов и должны быть проложены вместе с кабелепроводом.

Системы трубопроводов и открытые металлические конструкции

Системы металлических трубопроводов, такие как спринклерные, газовые или воздушные, которые могут оказаться под напряжением, должны быть соединены с электрической системой. Это соединение предотвращает разность потенциалов, которая может привести к перекрытию и возгоранию.

Заземляющий проводник оборудования (для цепи, которая может питать трубопровод) может служить средством соединения [250.104]. В информационной записке NEC теперь предупреждает читателя о том, что Национальный кодекс топливного газа, NFPA 54, Sec. 7.13 содержит дополнительную информацию о склеивании газопровода.

Если существует вероятность того, что на него поступит напряжение, открытый конструкционный металл, который образует металлический каркас здания, должен быть соединен с одним из следующих материалов:

• Корпус сервисного оборудования.
• Служебный нейтральный проводник.
• Средства разъединения конструкции (конструкции, питаемые фидерной или ответвленной цепями).
• Проводник заземляющего электрода (если достаточного размера).
• Система заземляющих электродов.

Размер соединительной перемычки должен соответствовать таблице 250.66 в зависимости от площади незаземленных проводников питания. Соединительная перемычка должна быть медной, если она находится на расстоянии 18 дюймов от земли [250.64(A)], надежно прикреплена к поверхности, на которой она переносится [250.64(B)], и должным образом защищена от физических повреждений [250.64(B)]. . Все точки крепления должны быть доступны, за исключением случаев, разрешенных в 250.68(A).

Отдельно производные системы

Вы должны привязать отдельно производную систему (SDS) к:

• Ближайшая доступная точка металлического водопровода в районе, обслуживаемом СДС, или
• Конструкционный металлический каркас здания — но только если он служит заземляющим электродом [250. 52(A)(1)] для SDS.

Вы должны соединить SDS с открытым конструкционным металлом (соединенным между собой для формирования каркаса здания), если структурный каркас не служит заземляющим электродом [250.52(A)(2)] для SDS.

Во всех трех вышеперечисленных случаях:

• Соедините с нейтральной точкой SDS в точке соединения проводника заземляющего электрода [250.104(D)(1)].
• Определите размер соединительной перемычки в соответствии с таблицей 250.66, исходя из площади наибольшего незаземленного проводника производной системы.

Предыдущие редакции NEC требовали приклеивания конструкционного металла (если он может оказаться под напряжением) к корпусу сервисного оборудования. А как быть со структурой, питаемой от фидера или ответвления?

Редакция 2011 года разъясняет, что вы должны соединить конструкционный металл (если он может оказаться под напряжением) со средствами отключения конструкции, независимо от типа цепи, питающей помещение.

Нет чистой игры

На рис. 250.1 представлена ​​ст. 250 на три информационных блока (плюс четвертый сбоку). Теперь мы обратились к связыванию, которое отключено в блоке само по себе. Но вопреки тому, на что может указывать 250.1, другие блоки не заземляют чистые игры. В нашем следующем выпуске мы увидим, где сталкиваются заземление и связь.

Соединение и заземление армированного оптоволоконного кабеля

Зачем связывать и заземлять?

Для безопасного и эффективного рассеивания нежелательного электрического тока необходимо правильное заземление и соединение, а также для личной безопасности и безопасности объекта. Хотя оптоволоконные системы не часто передают электроэнергию, металлические компоненты токопроводящего кабеля могут проводить ток. Это могло произойти, если металлический компонент кабеля, такой как блокирующая или гофрированная броня, соприкасался или находился в непосредственной близости от источников электрического тока, таких как оголенная проводка, неисправные электрические системы, молния или другие события. Это увеличивает различные риски, включая поражение электрическим током, возгорание, повреждение электроники и сбои в работе системы, которые приводят к простоям.

Соединение и заземление армированного оптоволоконного кабеля являются простыми этапами процесса установки, но иногда их неправильно понимают или пропускают. Для продвижения безопасных и эффективных методов соединения и заземления армированных оптических кабелей были установлены Национальный электротехнический кодекс (NEC) и многие отраслевые стандарты. Локальные вычислительные сети (ЛВС) традиционно основывались на стандарте ANSI/TIA-568-C.0 «Общие телекоммуникационные кабели для помещений клиентов», стандарте коммерческих зданий ANSI/TIA-569-B для телекоммуникационных путей и пространств и ANSI-J-STD-607. Заземление коммерческих зданий и требования к соединению для телекоммуникаций для получения дополнительных указаний, в дополнение к NEC. ANSI/TIA/EIA-942 Стандарт телекоммуникационной инфраструктуры для центров обработки данных также используется центрами обработки данных.

Институт инженеров по электротехнике и радиоэлектронике (IEEE) опубликовал документы по передовым методам соединения и заземления, а также Руководство по методам распределения телекоммуникаций BICSI (TDMM). Кроме того, коды заземления и соединения могут отличаться от действующего издания NEC и отраслевых стандартов. По конкретным вопросам о соблюдении рекомендуется проконсультироваться с местными властями в пределах вашей юрисдикции.

Волоконно-оптический кабель, включающий в себя нетоконесущие металлические компоненты, такие как броня или металлические силовые элементы, считается проводящим в соответствии со статьей 770 NEC. Вот почему, согласно статье 770.100 NEC, токопроводящие волоконно-оптические кабели должны быть соединены и заземлены.



Как выполнить соединение и заземление

Для начала очень важно понять разницу между терминами соединение и заземление. Соединение, в соответствии с NEC и отраслевыми стандартами, представляет собой постоянное соединение металлических деталей для обеспечения проводящего и непрерывного электрического маршрута. Акт подключения этого канала к земле или проводящему телу, которое действует как земля, известен как заземление. Риск поражения сотрудников электрическим током или повреждения имущества и оборудования снижается, если все компоненты системы правильно соединены вместе и заземлены.

Броня кабеля должна быть сначала подсоединена к заземляющему или заземляющему электроду. Это можно сделать сразу после доступа к кабелю и обнажения брони. Соединительный проводник, также известный как перемычка, представляет собой небольшой кусок медного провода, который поддерживает электрическую проводимость между двумя металлическими объектами. Соединительный проводник должен быть внесен в список UL и изготовлен из меди или другого коррозионно-стойкого проводящего металла. Провод, многожильный или сплошной, может быть изолирован, покрыт или оставлен без покрытия. Большинство производителей кабелей включают медную жилу 6-AWG, которая изолирована и внесена в список UL.

Для соединительного провода предпочтителен размер 6-AWG, поскольку он соответствует как NEC, так и ANSI-J-STD-607.
