Заземление опор освещения типовой проект: Заземление опор освещения

Заземление опор освещения

Для подсветки тротуаров, улиц, придомовых территорий, площадей и других объектов инфраструктуры и создания комфортных условий в темное время суток применяют различные осветительные приборы, которые располагают на высоких опорных конструкциях. Такие опоры систем освещения принадлежат к конструкциям повышенной опасности и требуют соответственной электрозащиты. Поэтому крайне важной мерой безопасности при эксплуатации металлических опор освещения является их заземление.

Необходимость заземления

В процессе эксплуатации опоры наружного освещения подвергаются постоянным внешним воздействиям. Изоляция кабелей повреждается от воздействия атмосферных осадков, ветра и других факторов. При наличии дефектов изоляции риски удара электрическим током максимальны.

В случае аварийных ситуаций защитные элементы отводят токи в грунт. При отсутствии заземления опасность электротравмирования находящихся поблизости людей возрастает к максимуму, поэтому необходимо заземлять каждую опору освещения.

Также устанавливать заземлители необходимо в случаях, когда на столбе есть молниезащитные элементы. Если произойдет прямой удар молнии, то сквозь защитное устройство происходит отвод импульсных токов, что существенно уменьшает напряжение, оказываемое на изоляцию силового кабеля.

Требования ПУЭ к заземлению опор

Основной документ, который регламентирует порядок и необходимость заземления опор освещения – Правила устройства электроустановок (ПУЭ). Этим документом обусловлены соответственные требования:

• все опорные столбы из металла необходимо подключать к защитным PEN проводникам. В ЖБ-конструкциях к проводникам присоединяют арматуру стоек или подкосов;
• по ГОСТ заземлитель выбирать нужно с учетом мощности системы освещения, а также категории и влажности грунта;
• если в месте установки преобладает грунт, у которого удельное сопротивление превышает допустимые нормы, то схема заземления должна включать специальные противовесы. Устанавливают их между несколькими находящимися рядом опорами;
• используемые для заземления проводники в диаметре не могут быть меньше 6 миллиметров. Также при выборе диаметра следует учитывать состояние грунтов: для сухих значение должно быть больше нормы на 2-3 мм, для влажных – вдвое больше минимальных параметров;
• если выполняется повторное заземление опор освещения, то сопротивление должно составлять до 10 Ом. Для систем с изолированной нейтралью используют специальные заземлители, при этом не больше 50 Ом может быть значение сопротивления;
• перед установкой все элементы и контактные соединения обязательно необходимо очистить от пыли и грязи, после очистки поверхность обработать вазелином.

Устройство заземления опор освещения должно осуществляться в строгом соответствии действующих требований ПУЭ с соблюдением всех технических параметров. Для каждой системы составляется типовой проект и паспорт заземления, в которых предусмотрены все рабочие и технологические аспекты.

Виды заземлителей и систем заземления

Существует несколько систем заземления, которые обозначаются соответственной аббревиатурой. В названии используются следующие буквы: заземление обозначается символом Т, нейтраль – N, нулевое кабельное питание (в т.ч. защитное и функциональное) – С, используемые отдельно один от другого нулевые кабеля – S.

Системы заземления разделяются на следующие виды:

1. TN – применяются для защиты электросетей уличного освещения и ЛЭП. Это глухозаземленный элемент, к которому подключаются нулевые проводники. Система этого типа подразделяется на подгруппы TN-C, TN-S и TN-C-S.
2. ТТ – используется для защиты опорных столбов в сетях освещения и ЛЭПах, функционирующих в селах, поселках и загородных территориях.
3. IT – это используемая для опор сетей наружного освещения изолированная нейтраль.

Что касается заземлителей, то их существует два вида – горизонтальные и вертикальные. В первой разновидности заземлителем может выступать полоска, уголок, пластина или шина заземления в опору освещения. Размещают такие устройства на глубине 0,5-1 метр на участках, где преобладают скальные и каменистые грунтовые породы. Уровень закапывания зависит от того, насколько глубоко участок можно вскопать.

Вертикальные устанавливаются вертикально. Применяются на участках, где сопротивляемость верхних грунтовых слоев превышает сопротивляемость нижних. В качестве таких заземлителей используют штыри, трубы или прутки. Закапывают их в землю на глубину до 3 м., оставляя при этом 0,5 метра на уровне грунта.

Способы заземления

Для каждого типа электроопор действующие нормы и стандарты предусматривают определенные условия и способы заземления. В электросетях наружного освещения используются железобетонные, металлические и деревянные опорные столбы.

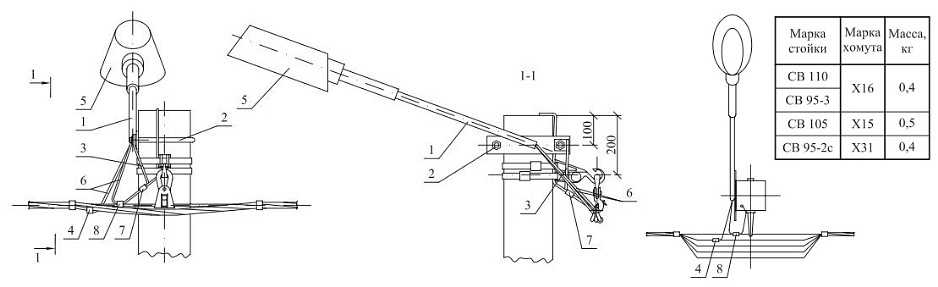

Устройство заземления железобетонных столбов осуществляется одним из способов:

1. Для линий освещения, в которых нейтралью изолирована и есть специальные выпуски используют продольную арматуру самой конструкции. Если арматуры нет, то роль проводника выполняет провод многожильного типа сечением от 35 мм2 или прут диаметром от 10 миллиметров. При этом контур заземления имеет два конца, один соединяется с заземляемым элементом, второй – с заземлителем.
2. Для сетей с заземленной нейтралью с помощью перемычки к нулевому проводу подключаются и опора, и арматура. Перемычка обязательно должна быть из неизолированного проводника. Для надежной фиксации применяются специальные болтовые зажимы. Проводник с опорой крепится болтовым зажимом или проушиной на траверсе или столбе.

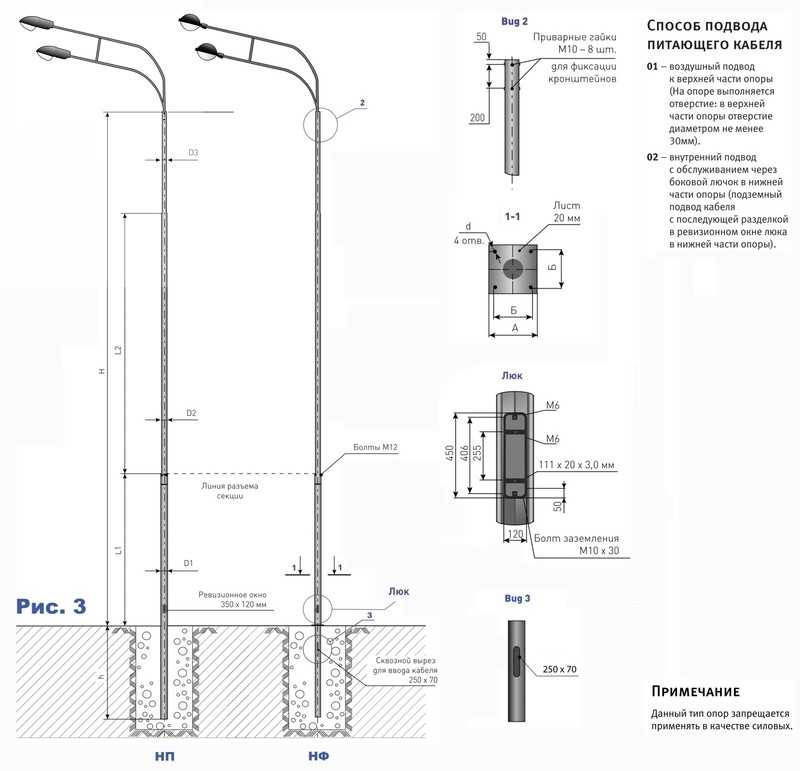

Заземление стальной опоры освещения выполняется по такой же схеме, как и в случае с железобетонными конструкциями. Проводником у металлических изделий может выступать корпус опоры. Основание соединяется с заземлителем, опора – с заземляемыми элементами.

На деревянных столбах арматура не заземляется. Выполняется заземление только в тех случаях, когда установлены они в населенном пункте только с одноэтажными зданиями и высота опор больше высоты строений.

Монтаж заземления опоры

Монтаж заземления опорных конструкций подразумевает ряд работ, которые выполняются в установленном порядке:

1. Вокруг опорного столба роется траншея глубиной не меньше 1 метра и длиной от 0,5 метра.
2. В готовую траншею погружается заземлитель и формируется контур заземления.
3. Следующий этап – сварка. Заземлители и проводники между собой сваривают, используя для этого арматурную полоску или прут.
4. Сварочные стыки и крепежи тщательно обрабатываются лакокрасочными покрытиями, которые обеспечивают элементам надежную антикоррозионную защиту.
5. Следующий шаг – установка заземляющего спуска.
6. Далее необходимо контур заземления подключить к спуску, находящемуся внизу конструкции.
7. Спуск подсоединяется к металлическим частям, не являющими проводниками тока.
8. Заключительный этап – проверка сопротивления защитного заземления. Показатель не должен превышать 50 Ом.

Установить заземление на столбах сетей освещения недостаточно. По мере эксплуатации систем необходимо регулярно проводить проверки. Периодичность проверок – не менее 1 раза в течение 6 месяцев. Раз в 6 лет нужно выполнять замеры сопротивления, раз в 12 лет следует проводить выборочное вскрытие.

Обслуживание заземления как правило осуществляют организации, которые выполняли монтаж защиты. Обычно расценка в смете на техническое обслуживание указывается при заключении договора на монтажные работы.

Заключение

Наличие системы заземления на опорах электросетей наружного освещения обезопасит проведение текущих электромонтажных работ, а также защитит линию электропередачи от перенапряжения при прямом попадании в опору молнии. Поэтому заземлять необходимо все опоры освещения, в том числе, когда провода проходят по воздуху и при прокладке сети кабелем в земли.

Независимо от типа опор при создании систем заземления обязательно нужно руководствоваться приведенными в ПУЭ рекомендациями и правилами. Только при соблюдении всех технических нюансов можно создать качественное заземление, которое будет предотвращать аварийные ситуации, уменьшать риски электротравматизма и защищать конструкции от повреждения изоляции кабелей.

Заземление опор освещения: способы и требования

Системы наружного освещения предназначены для подсветки в темное время суток проезжей части в населенных пунктах и на транспортных развязках автомагистралей, тротуаров и внутридомовых территорий, необходимых участков на охраняемых объектах, приусадебных участков в частных домовладениях. Для их безопасного функционирования применяется заземление опор освещения (мачт, столбов) и наружных светильников.

Установка систем наружного освещения производится соответственно требованиям Правил устройства электроустановок (ПУЭ).

Содержание

• Почему необходимо заземлять опоры
• Способы заземления
• Устройство искусственного заземления
• Варианты подключения
• Проверка заземления

Почему необходимо заземлять опоры

Нарушение изоляции, обрыв провода, перекрытие или пробой изолятора вызывают протекание токов через мачту и образование напряжения прикосновения и пошагового напряжения. Снабжение опор заземляющими устройствами защищает от электротравмирования находящихся поблизости людей.

Исходя из инструкции по молниезащите и устройству систем заземления, металлические опоры, применяемые при проведении наружного освещения, обязательно нужно заземлить.

Заземление требуется при размещении на опоре молниезащитных средств. В случае прямого удара молнии в опору, через заземляющее устройство происходит отвод импульсных токов, понижая напряжение на изоляции силового кабеля.

Способы заземления

Для каждого вида электроопор в ПУЭ разработаны условия и способы заземления. Существует 3 вида столбов линии электропередачи:

• деревянные;
• железобетонные;
• металлические.

В п. 6.1.45 ПУЭ указано, что железобетонные и металлические опоры в сетях с изолированной нейтралью должны быть подключены к заземлителю, в сетях с заземленной нейтралью — к PE (PEN) проводнику.

Арматура на деревянных столбах не заземляется.

Важно! Деревянные опоры заземляются только, если они установлены в населенном пункте с одноэтажными строениями и их высота превышает высоту строений.

Заземление железобетонных опор осуществляется двумя способами:

1. В сетях с изолированной нейтралью при наличии специальных выпусков в качестве заземляющих магистралей (проводников) применяют продольную арматуру конструкции. При ее отсутствии проводником служит прут диаметром не менее 10 мм или многожильный провод сечением не менее 35 кв. мм. Один конец проводника соединяется с заземлителем, второй — с заземляемыми элементами.
2. В сетях с заземленной нейтралью арматура и опора подключаются к нулевому проводу при помощи перемычки из неизолированного проводника. При соединении используются ответвительные болтовые зажимы. Для соединения проводника с опорой применяют болтовой зажим или проушину на столбе или траверсе.

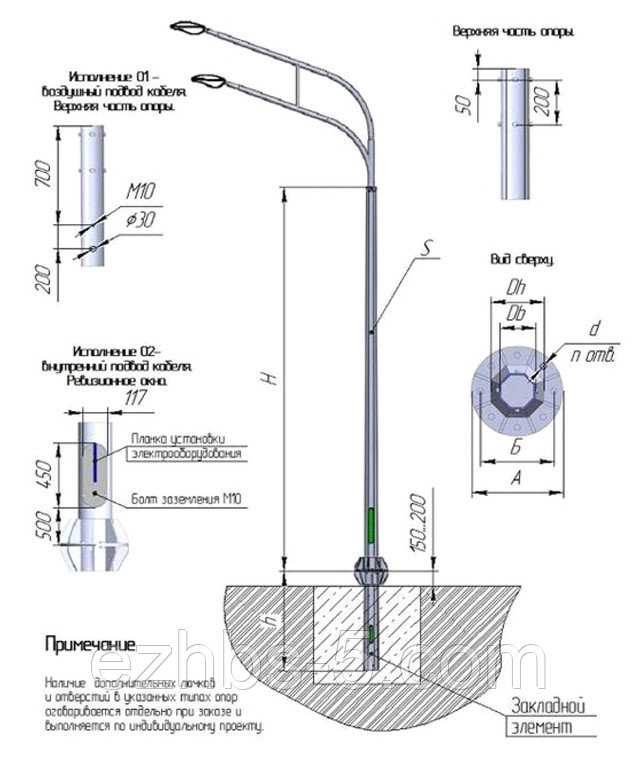

Металлические опоры устанавливают чаще, они имеют перед деревянными и железобетонными следующие преимущества:

• способны выдерживать большие статические нагрузки;
• функциональны в любых климатических зонах;
• широкий выбор форм и дизайна;
• большой срок эксплуатации, до 75 лет.

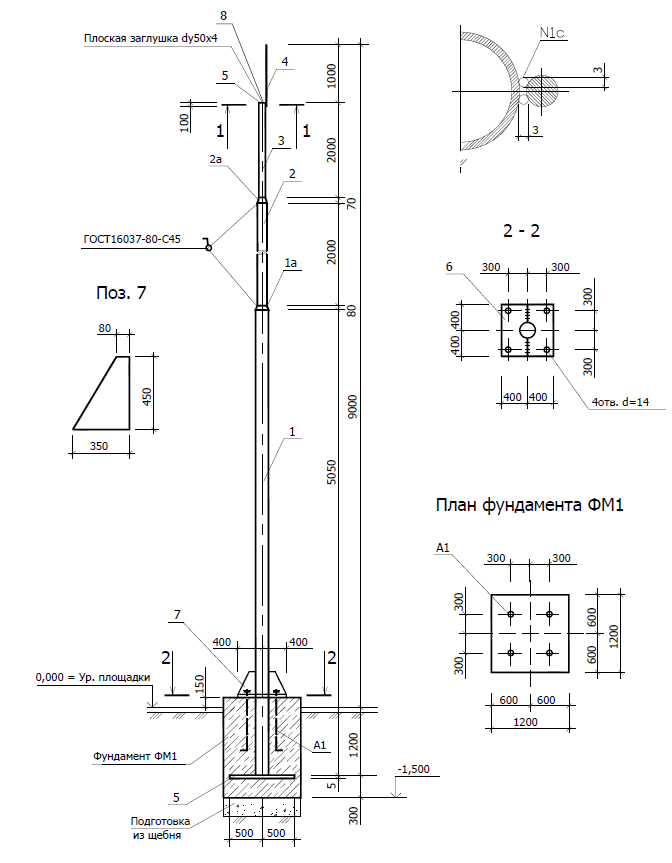

Заземление металлических опор осуществляется так же, как и ж/б мачт. Заземляющим проводником может служить корпус опоры. Заземляемые элементы соединяются с опорой, а основание опоры — с заземлителем.

Устройство искусственного заземления

Заземляющее устройство состоит из заземляющей магистрали и заземлителя.
Согласно требованиям ПУЭ, в качестве заземляемых электродов, перемычек и магистралей могут применяться:

• стальной прут диаметром 10 мм;
• оцинкованный стальной прут диаметром 6 мм;
• стальной уголок с толщиной полки 4 мм;
• стальная полоса толщиной 4 мм;
• отбракованные трубы с толщиной стенки 3,5 мм.

Сечение магистрали должно быть не менее 100 кв. мм, а с молниезащитой — не менее 160 кв. мм.

Соединение магистрали и заземлителя осуществляется путем сварки, места соединения покрываются антикоррозийной краской.

Вышеперечисленные размеры являются минимальными и применяются на временных конструкциях. Для заземляющих устройств на постоянных осветительных системах диаметр заземляемых электродов рассчитывается в зависимости от насыщенности влагой местного грунта. В сухих грунтах диаметр увеличивается на 2-3 мм, во влажных — до 2 раз больше минимального значения.

Варианты подключения

В зависимости от состава и удельного сопротивления грунта применяется заземлитель с вертикальным или горизонтальным расположением электродов.

Если проводимость нижних слоев грунта ниже, чем верхних, рекомендована установка заземлителей с вертикально расположенными электродами. При небольшой занимаемой площади они обеспечивают малое сопротивление растеканию тока и способствуют лучшему отводу импульсных токов при попадании молнии в опору. Электроды углубляются на 3 м. Высота над уровнем грунта — 0,5 м.

При высокой проводимости верхних слоев грунта, в каменистых и скальных грунтах, где невозможно заглубление вертикальных электродов, допускается применение горизонтальных протяженных электродов. Электроды располагаются на глубине 0,5 м, а на вспахиваемых участках углубляются на 1 м.

Важно! При повышенном удельном сопротивлении грунтов целесообразно применение противовесов — непрерывных горизонтальных электродов, соединяющих сразу несколько опор.

Проверка заземления

Согласно Правилам технической эксплуатации электроустановок потребителей (ПТЭЭП),
тщательный осмотр наружных частей устройства заземления следует проводить не реже 1 раза в 6 месяцев. Проверка с выборочным вскрытием грунта проводится не реже 1 раза в 12 лет.

Замеры сопротивления заземления на опорах внешнего освещения проводятся не реже 1 раза в 6 лет.

Справка! Сопротивление устройств заземления на опорах должно быть не более 30 Ом.

Системы наружного освещения, смонтированные, заземленные и обслуживаемые согласно требованиям ПУЭ и ПТЭЭП, могут надежно и безопасно прослужить не одно десятилетие.

Наличие системы заземления на электроопорах обезопасит электромонтажные работы и убережет линию электропередачи от перенапряжения в случае прямого попадания молнии в опору.
