Заземление шкафа учета: Заземление шкафа учета на опоре. Заземление щита.

Заземление шкафа учета на опоре. Заземление щита.

Заземление щита на опоре является важным элементом в обустройстве электрики в постройке. Однако, достаточно часто особенности данной процедуры упускаются из виду. Это опрометчиво, ведь в нем размещается различная автоматика, отвечающая за работоспособность приборов.

Щит включает в себя не только оборудования подачи энергии, но также и учитывает его. В том числе, в него входят средства защиты от различных непредвиденных неполадок. По этой причине важно относится к его заземлению со всей ответственностью.

Выбор устройства

Когда речь идет о частных постройках, то отдают предпочтения моделям, напряжение которых составляет 220 В. В том числе, следует фиксировать изделия на вертикальной основе. Зачастую для этого используются столбы с диаметром до 350 мм. Стандартных комплектов для закрепления щита весом до 50 кг будет вполне достаточно.

На сегодняшний день существует большой выбор устройств, которые различаются:

• По виду. Существуют стандартные модели и полузакрытые. В последних модификациях отсутствует задняя стенка.
• По объему. Допускается установка больших или небольших коробов.
• По предназначению. В этом случае речь идет об распределительных щитах, а также приборах, которые включают дополнительные функции, например, учет для одного или нескольких объектов.

По той причине, что короб монтируется вне помещения, он должен находиться в закрытом корпусе, имеющем устойчивость к влаге. За счет этого удается достичь высокой безопасности и стабильного функционирования не только внутренних приборов, но и всего оборудования в целом.

Требования безопасности

Перед заземлением шкафа на опоре важно убедиться, что были соблюдены все требования безопасности. Промежуток между коммутационным аппаратом, коробом, а также предохранителем не может превышать больше 10 метров. При этом, расстояние от грунта до щита должно находиться в диапазоне от 80 сантиметров до 1,7 метра. В исключительных случаях допустимо снижение минимального промежутка до 40 см.

В том числе владельцу постройки необходимо удостовериться в следующем:

1. Опора должна быть надежной и устойчиво стоять на месте.
2. Короб, хранящий учетное оборудование необходимо запирать.
3. На дверце обязательно наличие прозрачного окошка.

Дополнительно рекомендуется выполнять монтаж импульсного электросчетчика с наличием контроллера. Благодаря ему удается передавать полученные данные на трансформаторную подстанцию без вмешательства человека.

Процесс заземления

Заземление шкафа учета на опоре достаточно просто реализовать. Для этого внутри короба необходимо разместить две нулевые шины PE и N. Далее их объединяют за счет специальной перемычки. Таким образом, удается соединить нулевые и заземляющие проводники.

По той причине, что корпус выполнен из металла, его следует объединить с шиной РЕ. В том числе, к ней повторно подсоединяется заземляющее оборудование. Как правило, для этого применяют медный провод, сечение которого аналогично вводному фазному проводнику.

Заземление необходимо изготавливать посредством прутиков из стали, диаметр которые составляет 16 мм, либо аналогичных по сечению уголков. Посредством стальной полосы 4х10мм производится сварочное соединение. После чего конструкция углубляется в грунт и фиксируется.

Далее под столб необходимо забить уголок или штырь не меньше чем на метр в глубину. С помощью провода осуществляется соединения учетного ящика и колышка. Важно использовать шнур с большим сечением (например, на 4 мм), чем у другой электроники.

Для быстрого и качественного выполнения работы можно обратиться к профессионалам. Специалисты компании по монтажу электропроводки оперативно справятся с задачей любой сложности. Инженеры не только самостоятельно осуществят заземление, но и подготовят всю необходимую документацию.

Метки: нет меток

Заземление щита учета на столбе, контур заземления

Щит учета электроэнергии частного дома схема, сборка, установка

Вступление

Вопросы подключения частного дома одни из самых обсуждаемых в сети. Одна из причин такой популярности, это разделение работ по подключению, между собственником дома и эксплуатирующей организации. Вот и ищут собственники, как правильно сделать свою часть работ. Благо полезная и практичная информация есть и тут можно найти отличных информационных помощников. В этой статье поговорим про щит учета электроэнергии для частного дома.

Мероприятия собственника по подключению

Совершая подключение (присоединение) дома к линиям электропередач, владелец дома получает техническое условие на подсоединение. В нём есть раздел, где перечисляется, что для подключения должен сделать собственник.

Приведу выдержку из такого ТУ. Собственник обязан, установить узел учета с устройствами защиты электропринимающих устройств, автоматов защиты на 25 Ампер, контролирующих величину мощности и прибора учёта расхода электроэнергии класс точности 2.0.

Проясним, что имеется в виду в этом ТУ и как реализовать данное предписание.

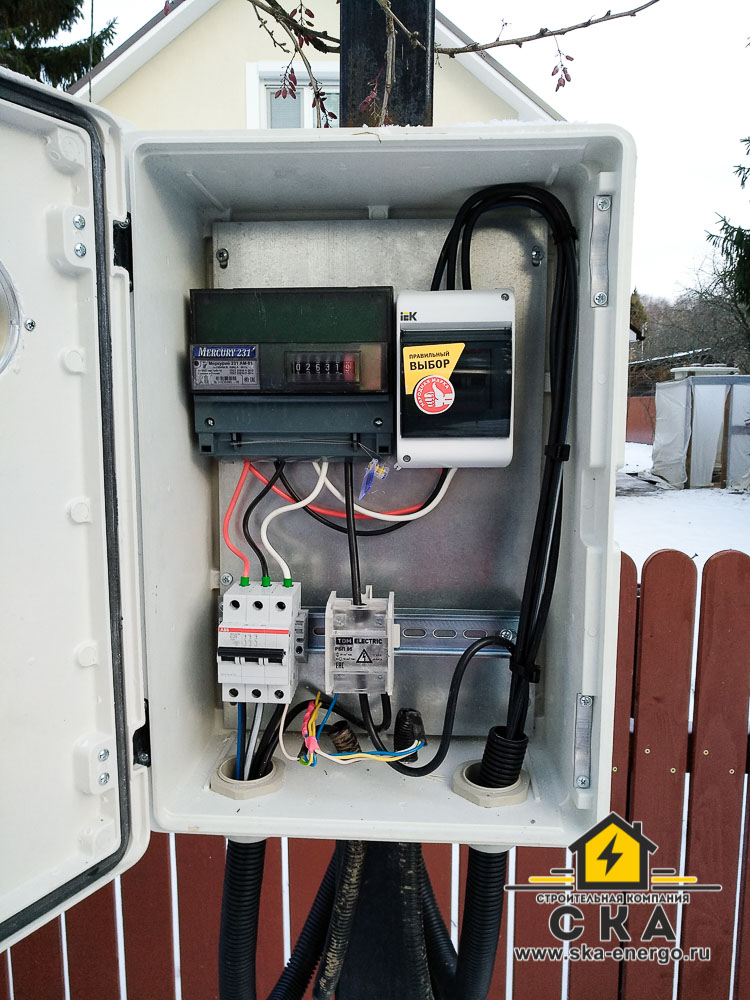

Щит учета электроэнергии частного дома уличного исполнения

Какие бы споры не возникали по месту установки щита учета, для энергетических компаний предпочтительным остается место на улице со свободным доступом контролирующих лиц.

Это значит, что нам понадобится щит учета электроэнергии уличной установки на столб (опору) со степенью защиты корпуса не ниже IP54.

Собрать данный щит можно самостоятельно, или приобрести в готовом варианте у производителя.

Схема щита

Собирать щит учета электроэнергии частного дома нужно по схеме. Вот один её вариант, который можно назвать обобщенным и рекомендованным.

На принципиальной электрической схеме щита мы видим:

• Ответвление от опоры линии электропередач ВЛ 0,4 кВ, делается самонесущим изолированным проводом СИП 4×16, что означает четыре жилы в общей изоляции сечением 16кв.мм.
• Со стороны ввода щит защищается общим трехполюсным автоматом защиты на 50 Ампер.
• Прибор учета электроэнергии имеет класс точности 2, и рассчитан на работу в сети от 5 до 60 Ампер.
• Распределение электрической энергии происходит на несколько групп: две трехфазные (380 В) на мощности 32 Ампера и 20 Ампер, и одну однофазную 220 В на 10 Ампер.
• Для самого щита должна быть предусмотрена система заземления, выполненная по нормативам. Корпус щита, а также шина для подключения защитных проводов PE должны быть соединены с контуром заземления, выполненного для установочного столба.

Сборка щита учета

Собрать такой щит самостоятельно не сложно

Важно соблюдать несколько простых правил: . Провода ввода и вывода не должны касаться металлического корпуса щита и не должны давить друг на друга

Для этого, все проходы через корпус защищаются пластиковыми гильзами и достаточны для свободного прохода кабеля. Монтажные провода внутри щита, не должны пересекаться, особенно под углами отличными от 90˚. Все соединения проводов с шиной PE должны быть визуально видны, а затягивающие винты автоматов защиты и клеммных колодок доступны для затягивания. Чтобы избежать временного ослабления соединений проводов и шин, они должны быть произведены не только через шайбу, но и усилены гроверной шайбой (DIN 127).

• Провода ввода и вывода не должны касаться металлического корпуса щита и не должны давить друг на друга. Для этого, все проходы через корпус защищаются пластиковыми гильзами и достаточны для свободного прохода кабеля.
• Монтажные провода внутри щита, не должны пересекаться, особенно под углами отличными от 90˚.
• Все соединения проводов с шиной PE должны быть визуально видны, а затягивающие винты автоматов защиты и клеммных колодок доступны для затягивания.
• Чтобы избежать временного ослабления соединений проводов и шин, они должны быть произведены не только через шайбу, но и усилены гроверной шайбой (DIN 127).

Установка щита учета

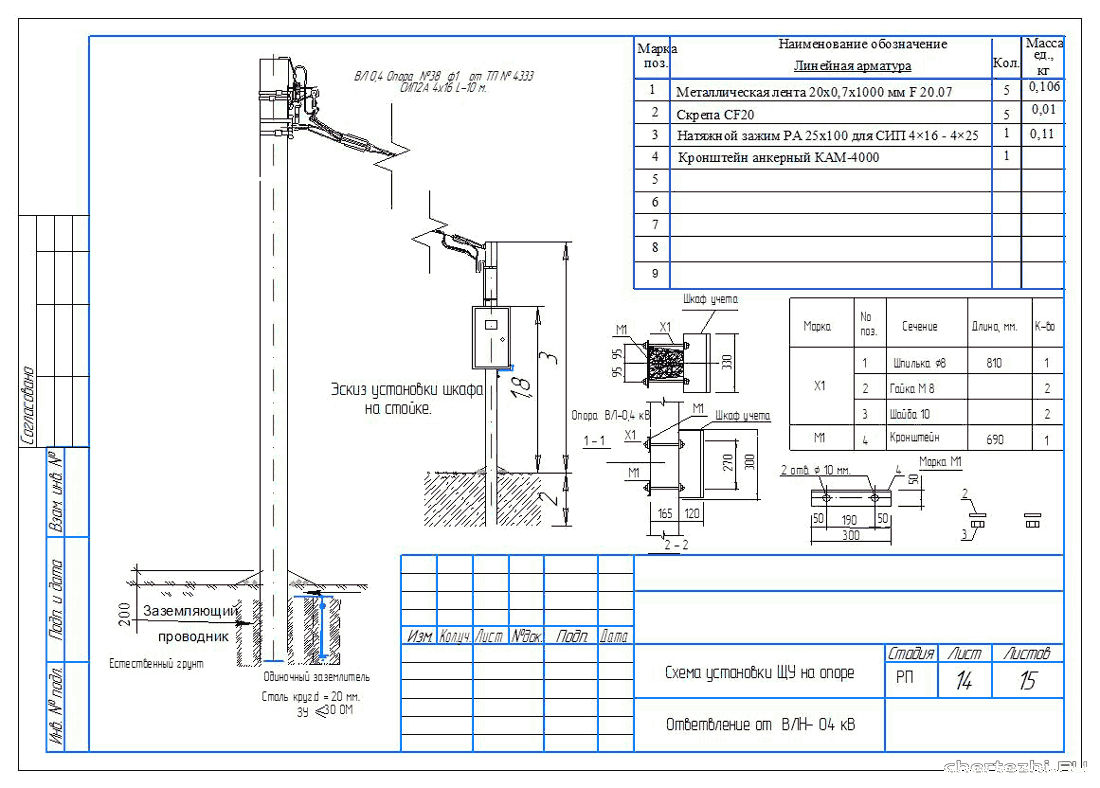

Устанавливается щит учета на улице на высоте 1200-1600 мм, на столбе (опоре) указанном, как вводной. Спуск проводов к щиту и подъем проводов от щита производится в трубах или коробах или открыто на хомутах. Спуск проводов от щита к дому в траншее производится только в трубе с поворотом трубы в траншею.

Заземление щита учета

Заземление щита учета производится локально. Проволока не менее 10 мм или металлическая полоска прокладываются от щита вниз по столбу с надежным закреплением хомутами на столбе.

Для самого заземления используется арматура бетонной опоры или отдельный штырь вбитый в землю на глубину 1,8-2,0 метра до достижения нормативного сопротивления заземления, 4 Ом для 380 В и 8 Ом для 220 В (ПУЭ 7, 1.7.101.)

E

Информация для садоводов

Объявлен открытый запрос предложений в электронной форме №126э от 14.08.18г.на поставку комплектной двухтрансформаторной подстанции 2КТП 250/10/0,4кВ, габарит 6650х7200 с 2 (Двумя) силовыми трансформаторами ТМГ 250/10/0,4 кВ Y/Y-0, согласно опросных листов и технического задания (приложения №2, №3 и №4).

Объявлен открытый запрос цен в электронной форме №125э от 08.08.18г. на покупку кабеля АСБл 3х150 10кВ.

Объявлен открытый запрос цен №122 от 06.08.18г.на выполнение работ по прокладке футляра под электрокабель методом ГНБ на объекте: «КЛ-1 кВ от РУ-0,4кВ ТП-31 для электроснабжения энергопринимающего устройства нежилого здания с кадастровым номером 58:29:4005011:51, г. Пенза, ул. Белинского, 8» (шифр проекта 151-07-18-ЭС)

Объявлен открытый запрос предложений в электронной форме №123э от 07. 08.18г.на поставку кабеля АСБл 3х240 мн 10кВ (реконструкция 2КЛ-10кВ П/с 110/10кВ «Новоказанская» — РП-19)

Объявлен открытый запрос цен в электронной форме №124э от 06.08.17г.на поставку: № п/п Наименование Кол-во Минимальная строительная длина Ед. изм. Требования к продукции1 Кабель АВБШв 4х240 1кВ (тех.присоединение г. Пенза, ул. Ладожская, 1Б) 410 205 м ГОСТ 31996-2012

2 Кабель АВБШв 4х240 1кВ (тех.присоединение г. Пенза, ул. Белинского, 460 230 м ГОСТ 31565-2012

Организационные вопросы

Прежде всего, следует учитывать, что электросетевая компания выполняет подключение непосредственно к электросетям только при условии соблюдения всех требований по установке щита учета и оформлении всех необходимых документов.

Следовательно, первым этапом является составление проекта и утверждение его в электросетевой организации. Как правило, в организации есть типовые проекты подключения к электросетям и перечень требований относительно выбора номинала защитных аппаратов, типа электросчетчика, сечения вводного провода (кабеля), типа и конструктивного исполнения корпуса учетно-распределительного щитка, а также требования по монтажу самого щитка на опоре либо в другом месте. Возможно, по требованию снабжающей организации потребуется подключение счетчика к автоматизированной системе коммерческого учета электроэнергии (АСКУЭ).

Нередко возникают ситуации, когда после приобретения вводного кабеля, установки щита, прибора учета и необходимых защитных аппаратов без предварительного согласования, энергоснабжающая организация отказывает в подключении к электросети и приходится устранять ошибки в монтаже либо заново приобретать новый электросчетчик, защитные аппараты и другие элементы.

Поэтому если у вас уже есть готовый проект, то прежде чем приобретать необходимые конструктивные элементы и приступать к монтажу электрощита, следует согласовать проект в снабжающей организации.

Нюансы заземления частного дома

Существует несколько вариантов обустройства контура заземления. Конкретный способ выбирается с учетом типа грунта на участке и особенностей дома. Вне зависимости от выбранного метода заземлители рекомендуется изготавливать из труб, один из концов которых предварительно сплющен в острие.

На нижнем участке каждой трубы (длина участка должна составлять порядка 50 см) делается вразброс 10-15 отверстий диаметром порядка 5-7 мм.

В жаркую погоду внутрь труб заземлителей рекомендуется заливать соляной раствор. Для его приготовления достаточно растворить половину пачки соли на ведро чистой воды. Этот раствор будет способствовать поддержанию сопротивления на нормальном уровне.

Шины заземления также остаются одинаковыми вне зависимости от выбранного метода. От использования оцинкованной стали для создания металлосвязи следует воздерживаться – материал очень быстро утратит свои эксплуатационные свойства.

Первый шаг. Рассчитайте контур. Для этого вам нужно узнать значение сопротивления почвы на вашем участке. Данную информацию узнавайте в соответствующей справочной литературе или местных службах. В той же службе вам могут дать рекомендованные параметры контура. Это избавит вас от лишних хлопот, ведь расчетные формулы довольно сложные и объемные.

Второй шаг. Подберите подходящее место для устройства контура. Контур устанавливайте в каком-нибудь малопосещаемом месте, минимальное расстояние от фундамента строения – 100 см.

Третий шаг. Заготовьте электроды. Их можно изготовить из стальных уголков. Минимальная ширина изделия – 5 см, оптимальная длина – 250-300 см.

Четвертый шаг. Выройте квадратную либо треугольную яму глубиной порядка 100 см. Электроды будут размещаться в углах котлована. Поэтому глубину и ширину ямы подбирайте так, чтобы расстояние между установленными электродами равнялось длине данных изделий.

Пятый шаг. Вбейте подготовленные электроды по углам вырытой ямы. В этом вам поможет кувалда.

Шестой шаг. Приварите полосу металла к штырям электродов. Сварное соединение должно быть надежным и качественным. Места сварки обязательно обработайте антикоррозийным составом, к примеру, битумной мастикой.

Седьмой шаг . Дотяните металлическую полоску до вводного щита. Далее вам нужно будет подсоединить к полосе шину заземления.

При отсутствии возможности использования полноценной шины подсоедините к металлической полосе качественный медный провод. Сечение этого провода должно составлять не менее 10 мм2. Для крепления провода используйте болт с гайкой. Место подсоединения полосы металла и медного провода обработайте антикоррозийным средством.

Восьмой шаг. Заройте яму. Основательно утрамбуйте засыпанную почву.

ПОИСК

• СЧЕТЧИК НА СТОЛБ
• ВВОДНОЙ ЩИТ
• ВРУ 15 КВТ 380В
• ТЕХНОЛОГИЧЕСКОЕ ПРИСОЕДИНЕНИЕ
• СЧЕТЧИК НА ТРУБОСТОЙКЕ
• ТРУБОСТОЙКА
• ВВОДНОЙ ЩИТ БЕЗ УЗО
• ПОДКЛЮЧЕНИЕ И УСТАНОВКА ВРУ 15 КВТ 380В НА СТОЛБЕ
• ВВОДНОЙ ЩИТ 220 В
• ЩИТЫ НА СТОЛБЕ
• ЭЛЕКТРОСЧЕТЧИК НА СТОЛБ
• ПОДКЛЮЧЕНИЕ ЭЛЕКТРИЧЕСТВА
• СЧЕТЧИКИ В СНТ
• УСТАНОВКА СЧЕТЧИКОВ В СНТ
• ПЛОМБИРОВКА ШИНЫ НОЛЬ
• МЕРКУРИЙ 233
• СЧЕТЧИК МАТРИЦА
• ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ЩИТА ВРУ 15 КВТ 380 В
• ПАСПОРТ ЩИТА ВРУ 15 КВТ 380В
• КАТАЛОГ ОБОРУДОВАНИЯ
• ОТЗЫВЫ КЛИЕНТОВ.
• ОГРАНИЧИТЕЛЬ МОЩНОСТИ
• ЩИТ УЧЕТА
• УЗИП
• КРЕПЛЕНИЕ НА СТОЛБ
• ВЫПОЛНЕНИЕ ТУ ТЕХНИЧЕСКИХ УСЛОВИЙ ОТ МОЭСК
• ЩИТ УЧЕТНО-РАСПРЕДЕЛИТЕЛЬНЫЙ
• ЭЛЕКТРИКА
• ВОПРОСЫ И ОТВЕТЫ.
• ФУНКЦИИ ЩИТА
• ШКАФЫ. БОКСЫ.
• РАСПРЕДЕЛИТЕЛЬНЫЕ ЩИТЫ
• ЩИТ ЭЛЕКТРИЧЕСКИЙ
• ИНДИВИДУАЛЬНЫЙ ЗАКАЗ
• УСЛУГИ
• ЭЛЕКТРОЩИТЫ
• ЩИТОК ЭЛЕКТРИЧЕСКИЙ
• КВАРТИРНЫЙ ЩИТОК
• ЭЛ ЩИТЫ.ЭЛ ЩИТОК
• ВВОДНОЙ ЩИТОК ВВОДНОЙ ЩИТ
• ЩИТ КВАРТИРНЫЙ
• ЩИТ СИЛОВОЙ ЩС
• ЩИТЫ В КВАРТИРЕ
• ФОТО ЩИТОВ
• ЭЛЕКТРОЩИТ ДЛЯ ДЕРЕВЯННОГО ДОМА И ДАЧИ
• ЩИТОК НА ДИФАВТОМАТАХ
• ЭЛЕКТРОЩИТКИ ДЛЯ ДОМА И ДАЧИ
• ЩИТ ЭТАЖНЫЙ
• ЩИТЫ ОСВЕЩЕНИЯ ОЩ
• ЩИТ АВТОМАТИКИ
• ШКАФ РАСПРЕДЕЛИТЕЛЬНЫЙ
• ШКАФЫ УПРАВЛЕНИЯ
• ШКАФЫ ВРУ
• ВВОДНО-РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО
• ВВОДНОЕ УСТРОЙСТВО
• СБОРКА ВРУ
• ПАСПОРТ ВРУ
• ЩИТЫ
• ЩИТОК
• ЩИТОК РАСПРЕДЕЛИТЕЛЬНЫЙ
• РАСПРЕДЕЛИТЕЛЬНЫЙ ЩИТОК ДЛЯ СТРОИТЕЛЬСТВА ДОМА.
• УСТАНОВКА ЩИТА
• МОНТАЖ И ПОДКЛЮЧЕНИЕ ЩИТА.
• ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ
• РАСКЛЮЧЕНИЕ ЩИТОВ
• СБОРКА ЭЛЕКТРОЩИТОВ И ЭЛЕКТРОЩИТОВОГО ОБОРУДОВАНИЯ
• ЭЛЕКТРОЩИТОВАЯ. ЩИТОВАЯ.
• ПЕРЕДЕЛАННЫЙ ЩИТ В КВАРТИРЕ
• ПЕРЕБОРКА ЩИТА
• ЭЛЕКТРИКА В КВАРТИРЕ
• ЭЛЕКТРИКА В ДЕРЕВЯННЫХ ДОМАХ
• ТЕХНОЛОГИИ СБОРКИ ЭЛЕКТРОЩИТА
• ДОГОВОР
• КАЧЕСТВО ВЫПОЛНЯЕМЫХ РАБОТ.
• МЕДИЦИНСКОЕ ОБОРУДОВАНИЕ. ЩИТЫ МЕДИЦИНСКИЕ
• ЭЛЕКТРИЧЕСКИЙ ШКАФ
• МОНТАЖ ЭЛЕКТРОПРОВОДКИ
• ЭЛЕКТРОПРОВОДКА
• ЗАМЕНА ЭЛЕКТРОПРОВОДКИ
• ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТЯМ
• ПОДКЛЮЧЕНИЕ ЭЛЕКТРОЭНЕРГИИ
• ПОДКЛЮЧЕНИЕ К ТРЕХФАЗНОЙ СЕТИ
• ПОДКЛЮЧЕНИЕ К СЕТЯМ
• ПРОВЕСТИ ЭЛЕКТРИЧЕСТВО
• ПОДКЛЮЧЕНИЕ МОЩНОСТИ.
• ТЕХНОЛОГИЧЕСКОЕ ПРИСОЕДИНЕНИЕ К ЭЛЕКТРИЧЕСКИМ СЕТЯМ
• ТЕХНОЛОГИЧЕСКОЕ ПРИСОЕДИНЕНИЕ К СЕТЯМ
• МЕРКУРИЙ 230
• МЕРКУРИЙ 234
• МЕРКУРИЙ 200
• МЕРКУРИЙ 231
• МЕРКУРИЙ 201
• ТРУБОСТОЙКА ДЛЯ ВВОДА ЭЛЕКТРИЧЕСТВА
• УСТАНОВКА СЧЕТЧИКА ЭЛЕКТРОЭНЕРГИИ
• ВЫНОС СЧЕТЧИКОВ НА СТОЛБ

Монтажные работы

Шаг 1 – Выбираем место

Сначала нужно определиться в каком месте сделать заземляющий контур

Важность данного этапа очень высока, т. к. от выбора места заземления на дачном участке зависит безопасность использования системы

Если и случится пробой электропроводки, в результате чего сработает защита, то в месте, где находятся штыри, быть никого не должно. Присутствие человека либо животного на месте отвода электричества в почву может стать причиной летального исхода. Именно поэтому местоположение электродов выбирается с учетом того, что здесь никто не будет находиться. Лучше всего размещать отвод вдоль забора за домом, на расстоянии не больше, чем 1 метр от фундамента постройки. Дополнительно рекомендуется сделать невысокий заборчик либо бордюр для ограждения небезопасной зоны.

Если Вы не хотите портить ландшафтный дизайн участка, рекомендуем организовать систему заземления жилого дома под валунами либо какой-нибудь объемной садовой скульптурой. В данном случае и находиться никто не сможет в опасной зоне и красоте приусадебной территории ничто не навредит!

Шаг 2 – Земляные работы

Для примера рассмотрим, как правильно сделать заземление в частном доме треугольником по схеме, которую мы рассматривали выше. На данном этапе необходимо лопатой прокопать треугольник со сторонами 1,2 метра (наиболее оптимальное расстояние между уголками). Глубина траншеи должна составлять от 50 до 70 см. Такую же траншею нужно прокопать к крыльцу дома.

Что и как заземлять

Первая группа. У этих приборов на задней стенке можно встретить специальную клемму чаще винтовую для отдельного (прямого) заземления корпуса.

В инструкции электроприборов упоминаний о ней, скорей всего, не обнаружиться, так как ее наличие автоматически переводит прибор из класса бытовых к промышленным устройствам.

Но, несмотря на это, многие производители ее размещают на:

• Стиральной машинке (иногда посудомоечной). Она обязательно нуждается в заземлении через евро розетку, так как у нее большая собственная электроемкость и чаще всего установлена она во влажном помещении.
• Микроволновке. Рабочим источником излучения волн в ней является мощный магнетрон и даже при незначительных дефектах проводки или плохом контакте в розетке она способна пробивать.

Установку и подключение силовой розетки для электроплиты не обязательно доверять специалистам, главное иметь под рукой подробную инструкцию, которая поможет разобраться что и как делать.
Узнать больше об установке и подключении электросчетчика можно прочитав эту статью. После этого вы сможете подключить электросчетчик с одной или тремя фарамисамостоятельно.

Вторая группа. В целях безопасности их желательно заземлить.

• Индукционная плита (электрическая варочная панель) и электрическая духовка. Внутренняя проводка в них работает при высоких температурах, а мощность достаточно велика.
• Настольный компьютер. Если заземлить блок питания компьютера напрямую (за любой винт на задней панели), то это избавит не только от периодически возникающих плавающих потенциалов, а и от некоторых “глюков” компьютера. Даже скорость интернета может возрасти.
• Гидромассажные боксы (особенно с парогенераторами). Производители из Китая не удосужились побеспокоиться о безопасности, поэтому заземлить его необходимо напрямую от любого металлического крепления под поддоном.

Теперь рекомендации энергетических компаний

Как вы понимаете, энергетические компании, продающие электроэнергию, заинтересованы только в одном, чтобы у них не воровали электроэнергию, отсюда и рекомендации.

• Узел учета электроэнергии должен ставиться вне помещения, на фасаде дома или на специальной стойке, в том числе опоре;
• Шкаф узла учета должен запираться;
• Шкаф узла учета и стойка должны быть повторно заземлены;
• Нулевой провод также повторно заземляется;
• В шкафу учета должен быть установлен автомат защиты, после счетчика, для защиты питающей линии;

А теперь совсем желаемый совет энергокомпаний:

• В шкафу должен стоять электронный электросчетчик с импульсным выводом, и контролером, передающим данные в автоматическом режиме на ТП (трансформаторную подстанцию).
• Кроме этого запорное устройство шкафа должно иметь герконное реле, которое также передает данные, когда этот шкаф учета открывали. Это я описал, желание всех продающих компаний и контролирующих органов поставить везде систему АСКУЭ (автоматическая система контроля учета электроэнергии).

Установка системы АСКУЭ в коттеджном поселке

Вводной щит на столбе

Я договорился об увеличении мощности в два раза. В результате по договору с Энергосбытом будет фигурировать ввод на одну фазу 8кВт.Ввод в дом будет проложен кабелем ВВГнг 3х16 в технической ПНД трубе.Заземление по системе TN-C-S.

Переделку вводного шкафа самостоятельно мне запретили мотивируя это тем, что щит не примут и эту переделку должен осуществлять электрик…

Для щита было приобретено:- вводной автомат на 40А от легран- селективное УЗО на 300мА от АВВ- автомат на дом на 40А от АВВ- автомат на 25А от АВВ для дополнительного щита на участке (для сварки и т.п.)- распределительный блок РБП-95 для организации разветвления PEN- клемма М10/10 для вывода провода заземления для кабеля, который будет впоследствии подключаться к автомату на 25А- монтаж проводился проводом ПВ3 10 квадратов в двойной изоляции.

Счетчик остался прежний — Меркурий 200.02

Кабель для подключения на столбе был проложен заранее и ждал своего часа. К столбу была подкопана траншея в которую и был уложен кабель. Сверху для защиты я уложил специальные плиты чтобы в будущем не пробить его ломом или лопатой.Об этих плитах я рассказывал здесь.

На ПНД трубу я надел металлическую трубу, которую предварительно покрасил серым цветом.

В металлическом щите с помощью «сверчка» (приспособления для резки металла с помощью дрели) расширил отверстия для сальников.С помощью ступенчатого сверла было сделано дополнительное отверстие для ввода кабеля СИП. Под него сальник не ставили — щит настолько не герметичен, что смысла особого в нем нет. Отверстие и гофру обработали чтобы кабель не был поврежден краями.

Схема щита на столбе получилась такой:

Поскольку три модуля использовались от АВВ, то для их соединения я взял обычную шину. Это позволило сделать монтаж компактным и не надо было возиться с кабелем для их соединения.Единственное, что при использовании шины ввод кабеля в УЗО пришлось делать снизу, а не сверху. Но это не критично — можно делать и так.

Блок РБП-95 использовался для того, чтобы не рвать кабель PEN, а просто пропустить его насквозь срезав изоляцию.Подключение земли делалось обжатым проводником провода ПВ3 16 квадратов.Обжимали ручным гидравлическим прессом от КВТ ПГР-70.Крепили болтами М8 прямо на распределительный блок РБП-95 — на фото видно крепление.

Поскольку щит использовался старый — тот что уже был ранее на столбе, то для внутреннего успокоения и от «пионеров» было решено сделать внутреннюю открывающуюся/закрывающуюся дверцу из дюрали.

Обрезок дюраллюминия у меня был, как и уголки, которые я с помощью заклепок прикрепил к внутренним боковым поверхностям шкафа отступив от края 2,5см.

Получилось что дверца находится чуть НАД автоматами, но это не препятствует их управлению.Так получилось от того, что вводной кабель 3х16 настолько «дубовый», что дополнительно прижать его чтобы можно было опустить самодельную дверцу-пластрон ближе к автоматом не получилось.

Ну да не страшно…

Приклепанные уголки размером 20х40мм. С левой стороны на уголок я перед его установкой в шкаф приклепал еще один уголок — чуть поменьше размером для того, чтобы нормально закрывался замок — чтобы язычок от замка плотненько подходил.

Вот на фото как раз видно как прикреплен второй уголок.

С правой стороны к уголку приклепал пару петель и к ним уже прикрепил дюралевую дверцу-пластрон:

Перед установкой уголков сдвинул счетчик вправо — поближе к вводному автомату, чтобы уголок слева не перекрывал дисплей счетчика.Из блока РБП-95 вывел провод 10 квадратов на клемму М10/10 для подключения земли кабеля, который будет подключаться к автомату В25А.

В завершение приклеил наклейку:

Для повторного заземления вбил рядом со столбом уголок 63х63 на 2м и соединил его с имеющимся. История умалчивает о том на какую глубину забит старый уголок.Соответственно крепления были перенесены на новый уголок.

Осталось сделать более менее нормальное крепление трубы к столбу и провести заземление дверцы щитка.

В дом кабель будет приходить в данный распределительный щиток:

Впоследствии было сделано дополнительное заземление дверц шкафа — как основной, так и дополнительной.

www.snthouse.ru

Основные ошибки при установке электрощита

Если на вводе щита не будет коммутационного аппарата, то не будет и возможности обесточить систему для выполнения необходимых профилактических или ремонтных работ. Также часто устанавливают не селективное УЗО или не предусматривают дифзащиту для всех потребителей, что в конце концов негативно сказывается на безопасности. Чтобы предупредить поражение человека электротоком при возникновении аварийных ситуаций, понадобится установка дифзащиты с чувствительностью по току утечки не более 30мА.

Кроме того, необходимо полностью изолировать контакты и токоведущие жилы проводов. Частое нарушение – неправильный выбор самого корпуса щита. Он обязательно должен быть качественный, с окрашенной коррозионностойкой краской корпусом, с внутренними перегородками, установленными без перекосов.

К ошибкам можно отнести и некачественный монтаж. Как правило, такие нарушения возникают из-за того, что проект не выполнялся – нет ни рабочих чертежей, ни расчетов по нагрузкам. А это – обязательный этап в таких работах. Квалифицированные специалисты выполняют электромонтаж по готовому проекту. При этом всегда учитываются нормы, прописанные в Постановлении Правительства РФ от 27.12.2004 N 861 «Об утверждении Правил недискриминационного доступа…». Согласно этим правилам стандартно подключают три фазы 15 кВт.

Также не стоит забывать, что установка вводного автомата на щите не заменяет монтажа такого же устройства в доме. Автоматы выполняют задачу надежных коммутационных аппаратов для быстрого включения/отключения всей сети.

Квалифицированный электрик рассчитает стоимость щитка в сборе, учитывая все устанавливаемые устройства нужной мощности.

(Статья была написана моим сыном Qirex-RD для моего блога по просьбе моих читателей.)

В предыдущей статье по электрике (Автосервисная электрика — быстро, правильно, дешево) я показал как всё бюджетно но качественно сделал в 3-х фазной мелко-промышленной сети.

После чего в комментариях пошли просьбы рассказать еще. Логично сделать это на примере квартирной/дачной/гаражной электрики. Ну собственно, вот оно…)))

Наступило лето и у многих встал вопрос с безопасным электроснабжением своих дач электричеством. А в чем собственно тут дело? Ну например в том что если это сделать неправильно, дача сгорит и хорошо если не с вами. Но тут есть нюанс… Дачи в основном располагаются на землях СНТ, т. е. там где по определению нет никакого контроля ни за чем. Соответственно местные специалисты этот как правило безрукие алкаши. Так же СНТ это всегда заповедник ценового беспредела, где цены в 3 раза выше чем в столице России, а качество при этом разве что на уровне коровника (касается всего что связано со строительством). Т.к. эта статья непосредственно про электрощит, цен на проводку мы касаться не будем, а вот щита… Типовое что вы получите за 5000-7000р от местного электрика — три дешевых кое как прикрученных автомата, с гордым названием — электрощит (правильно — электроshit).

Т.е. это как раз тот случай когда лучше сделать самому чем доверить это непроверенному 3-м лицу, который называет себя электриком но по факту даже близко им не является. Тем самым все будет сделано гораздо качественней и надежней, а так же будут сэкономлены немалые деньги (фактически цена всего щитка!).

Как появилась эта статья

Знакомый видеоблогер под Ярославлем строит себе бюджетный мини-дом. Пытается прикидываться нищебродом, но у него плохо получается, то недешевые окна закажет, то на iEK щиток откажется собирать. Расточительный нищеброд короче.))) В ходе строительства ему естественно понадобился простой однофазный электромонтаж. Найти наемных электриков он даже не пытался, поскольку заведомо в них разочаровался заглянув в чужие щитки, что к сожалению является вполне стандартной ситуацией для России вне зависимости от региона (90% электриков — быдло). В итоге он решил все делать сам, при этом не имея опыта и знаний. Естественно он обратился за советом ко мне.

То что вы сейчас видите, по сути та инструкция которую я писал для него. Для вас я покажу все это наглядно на тех же комплектующих, чтобы при желании вы могли легко собрать себе такой же.

!Все что вы делаете сами — вы делаете на свой страх и риск, отвечать за всё это только вам! Помните об электробезопасности (изучите в соответствующей литературе) и пользуйтесь здравым смыслом!

Техническое задание (ТЗ):

— высокая степень защиты и надежность — простая и быстрая реализация (без спец инструмента) — небольшой бюджет

Чтож, все более чем ясно, делаем!

Schneider Electric Easy 9 на 12 модулей. Качественный, дешевый, простой в работе, всё необходимое в комплекте.

Вводной — ABB Sh302L C25 Свет — ABB Sh302L C10 Розетки — ABB Sh302L C16

Автоматы двухполюсные (2Р), токовая характеристика С. Номинал вводного автомата зависит от выделенной мощности для вашего подвода, а так же от несущей способности вашего вводного кабеля (от столба). В щите что тут на фото — 25 ампер.
