Заземление ванны. Почему это необходимо? — AconstA на vc.ru

AconstA

HausPhotoMedia.Com

1725 просмотров

Вокруг необходимости заземления ванны возникает масса споров — одни считают, что ванну заземлять нужно, другие же считают — нет. В прежнее время таких споров не возникало, так как раньше в квартирах использовали только металлические трубы и заземление осуществлялось просто подключением ванны к металлической трубе. Некоторые жильцы даже не знали, что их ванна заземлена.

Сейчас же в квартиры начали устанавливать пластиковые трубы, которые не обеспечивают заземления ванны. Даже, если в вашей квартире установлены металлические трубы, у ваших соседей могут быть установлены пластиковые — в таком случае заземление не будет.

Поэтому современные ванны нужно соединять с заземляющими шинами на распределительном щите — это более трудоёмкое мероприятие, поэтому и возникают дискуссии о необходимости заземления.

Заземление же необходимо, так как в помещениях с повышенной влажностью, а ванные комнаты такими являются, высока вероятность получения электрических ударов. Это поможет серьёзно повысить безопасность вашего жилья.

Ещё одним аргументом в пользу заземления является то, что современный человек от года к году пользуется всё большим и большим количеством электроприборов: стиральными машинами, фенами, водонагревателями, сушилками — и это не весь список . Поэтому ванны становятся ещё большим источником опасности.

Необходимость заземления относится почти ко всем типам ванн. Например, акрил хоть и не проводит электрический ток, но хорошо накапливает статический заряд — это очень опасно. Кроме того, такие ванны устанавливаются на металлическую раму, а металл, как известно, является проводником тока.

И тем более, необходимость заземления чугунных и стальных ванн очевидна.

К счастью, современные ванны спроектированы так, чтобы процесс заземления был менее трудозатратным — к ним уже установлены специальные металлические устройства, похожие на ушко, под названием лепестки. К лепестку, всего лишь, нужно соединить провод для заземления — обычно, 6 миллиметровый медный многожильный кабель, и затем подключить к металлическим предметам, к электроприборам и водонагревателю. Далее провод нужно вывести к распределительному щиту и процесс заземления завершён.

Жёлто-зелёный провод — это провод заземления Aconsta

Что касается старых ванн — у них лепестков для соединения заземляющего провода нет. Но в этом случае можно просверлить одну из ножек ванны и установить заземляющую перемычку и закрепить её с помощью болтов и гаек.

Если же в ванной комнате у вас находится массажная ванна или джакузи — к ним требования по заземлению ещё выше. Такие типы ванн нужно подключать к отдельным заземлённым розеткам. Также за пределами ванной комнаты необходимо установить УЗО — устройство защиты от электрического тока. Оно необходимо для отключения электрического тока при возникновении скачков напряжения. УЗО рекомендуется устанавливать и для повышения качества заземления обычных ванн.

При приемке квартиры не забывайте проверять наличие провода заземления под ванной!

С проверкой наличия заземления ванны и не только профессионально справится наша команда AconstA. Ведь вовремя выявленные недостатки перед въездом в квартиру могут сохранить вам время, деньги и нервы. По всем вопросам, связанным с приёмкой квартир и строительной экспертизой, Вы можете позвонить или написать нам в любое удобное для Вас время!

Телефон: +7 915 151-48-46

Переход на наш сайт

Переход на наш Instagram

Написать нам в Telegram

Эл. почта: [email protected]

Нужно ли заземлять чугунную, металлическую или акриловую ванну

Нужно ли заземлять ванну? Этот вопрос, волнует многих людей, собравшихся делать ремонт в своем доме. Оборудование современных квартир отличается наличием всевозможной бытовой техники и электроники. Для удобства их подключения в доме или квартире повсеместно устанавливаются розетки, в том числе и ванной комнате. Заземление ванной убережет от внезапно возникших разрядов тока, и избежать такой распространённой проблемы, когда кран в ванной бьет током.

  • Что такое заземление ванны и зачем оно необходимо?
  • Как заземлить ванну?
  • Заземление ванны старого образца
  • Заземление чугунной ванны
  • Заземление акриловой ванны
  • Выравнивание потенциалов ванной комнате

Что такое заземление ванны и зачем оно необходимо?

Заземление ванной

Современная ванна относится к одному из самых опасных мест в доме. В большинстве случаев, их изготавливают из металла, являющегося хорошим проводником электротока. Часто розетки и дополнительные выключатели света для удобства устанавливаются в непосредственной близости к самому корпусу чаши. Возникает определенный риск для здоровья человека (поражение током). Поэтому чтобы избежать внезапного появления электрического разряда, нужно выполнить заземление ванной в квартире.

В нашей стране требования к проведению данной процедуры регламентируются специальными нормами и правилами. Поэтому лучше всего обратиться за помощью и консультацией к опытным профессионалам. По своей сути, заземление ванны является соединением корпуса чаши с проводом, имеющего в свою очередь соединение с землей (полом). Если оно есть, то внезапно появившийся на корпусе заряд (с том числе и статистический) «уйдет» в пол, не причинив неприятностей.

Как заземлить ванну?

Схема подключения заземления в ванной

В былые времена заземление в ванной комнате делали самым примитивным способом: протягивали проводник от ванны к водопроводному стояку. Сегодня вся система водоснабжения изготавливается из полипропиленовых (пластиковых) труб, поэтому данный вариант совершенно бессмысленен. От ванной должно проходить особое соединение с заземляющей шиной, которая располагается на щите-распределителе. Как сделать заземление в ванной правильно? Все зависит от материала сантехнического изделия.

Заземление ванны старого образца

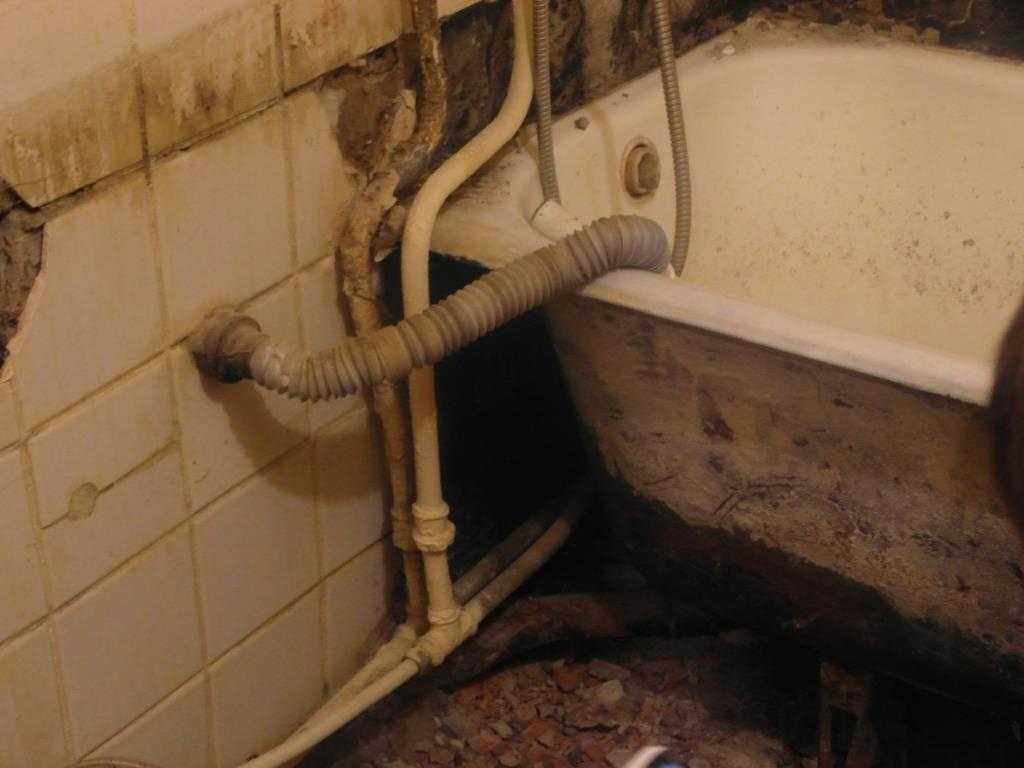

Ванны, изготавливаемые в советский период, все еще встречаются во многих квартирах. Однако, как заземлить стальную ванну, произведенную в эти года, и стоит ли это делать, знают не все. Каждое сантехническое изделие старого образца имеет примерно одинаковую конструкцию. Поэтому заземление их производится по стандартной для них схеме.

Реклама

В ножку ванны продевается заземляющая перемычка. Если ножка цельная, то предварительно в ней просверливается сквозное отверстие. Затем для перемычки делается закреп с помощью гайки и болта. В качестве заземляющей части используется многожильный провод, другая часть которого примыкает к распределителю на стене, установленного вне ванной комнаты. Так же для наглядности процесса, о том, как сделать заземление ванны можно узнать, обратившись к видео материалу:

Заземление чугунной ванны

Заземление чугунной или металлической ванны

Нужно ли заземлять чугунную ванну? Ответ очевиден – нужно.

Чугун — это металл, следовательно, он так же, как и любой другой из материалов данной категории, является прекрасным проводником электрического заряда. И в один прекрасный момент данное свойство может привести к очень неприятной проблеме: «вода в ванной бьется током».

Вся современная сантехника из чугуна уже имеет специальное приспособление (лепесток) для подсоединения заземляющего провода. Крепление его изначально предусматривает применение болта и гайки. В дальнейшем заземление чугунной ванны происходит по стандартной вышеописанной схеме.

Обратите внимание! Необходимо обязательно произвести монтаж системы заземления в том случае, если смеситель с душем подсоединяется к моментальному водонагревателю, который отличается от накопительного бойлера большей мощностью.

Заземление акриловой ванны

Точка заземления акриловой ванны

Акриловая ванна является последним новшеством современной сантехнической индустрии. Ценность материала лежит в довольно легком весе и низкой себестоимости (если сравнивать с изделиями из других материалов).

Акрил не является металлом и не проводит электроток. Однако, ввиду пластичности материала, и во избежание деформации формы ванны, ее устанавливают в специальный каркас, выполненный из металла.

Нужно ли заземлять акриловую ванну? Акрил, как и любой синтетический материал, является диэлектриком и может вырабатывать статистическое электричество. Площадь чаши вполне способна накопить большое количество электрозаряда и привести к появлению такой серьезной проблемы, как «вода в ванной бьет током», способного навредить здоровью человека. Поэтому заземление акриловой ванны производится в обязательном порядке путем крепления жесткого многожильного кабеля к металлической каркасной раме.

Выравнивание потенциалов ванной комнате

Система уравнивания потенциалов в ванной комнате необходима для обеспечения ее полной безопасности. Кроме основного контура заземления, предусмотренного в любом строительном проекте современного здания, необходимо создать дополнительный контур для конкретного помещения.

Каждый проводник имеет определенный электрический потенциал. Сам по себе он не представляет опасности. Опасность лежит в их разности между различными металлическими предметами. Чем выше она будет, тем больше вероятность поражения электрическим током человека.

Выравнивание потенциалов в ванной комнате является таким же важным аспектом, как заземлить ванну. Оно представляет собой снижение шагового напряжения на поверхности посредством защитных проводников, проложенных внутри пола помещения или на его поверхности. Они подсоединяются к заземляющему устройству. Также снизить разность потенциалов можно при помощи специального напольного покрытия. Выравнивание потенциалов в ванной или других помещениях должно обязательно производиться специалистом, о некоторых его особенностях можно узнать в следующем видео материале:

электрика — Заземление старой двухпроводной системы в моей ванной

спросил

Изменено 4 года, 9 месяцев назад

Просмотрено 3к раз

Я ремонтировал свою ванную комнату в старом доме с двухпроводной электрической системой без кабелепровода. На нижней стенке у него был двухштырьковый выход, который я заменил новым стандартным трехштырьковым. Также я установил новую розетку GFCE с 3 штырями для использования в раковине, соединив ее с проводкой, которая проходит между двумя старыми коробками с осветительными приборами, где стояла старая аптечка, и сохраняю для освещения в комнате. Я полон решимости заземлить все это должным образом, но без кабелепровода, через который проходят провода, мне нужно заземлить их, не проявляя при этом творческого подхода. Также есть заземляющие провода, выходящие из самих световых коробов.

Я подключил GCFI к цепи освещения, используя элементы ввода и вывода на задней стороне розетки, так что всего 4 провода вместе с землей, поэтому два провода идут от задней части розетки к второй свет, и два провода, идущие от первого света.

Я полон решимости заземлить электроприборы в ванной комнате, несмотря на то, что узнал, что розетки GCFI можно оставлять незаземленными. Кроме того, в любом случае кажется хорошей идеей иметь заземление на свет, и вы хотите использовать заземляющие провода от световых коробов. Я проверил розетки с помощью устройства для проверки выхода, временно используя трубу холодной воды в качестве заземления, и индикаторы показывают «правильно» для питания и заземления.

Я не собираюсь использовать водопроводную трубу, а только хочу проверить то, что уже сделал.

Можно ли заземлить все эти элементы на один общий провод заземления, учитывая, что нижняя настенная розетка, возможно, находится на другой цепи, чем свет и новый GCFI? Должна ли земля для этих предметов возвращаться к общей земле в электрической коробке? Можно ли использовать отдельный заземляющий стержень, если это более удобно? Это нормально, что я соединил розетку GCFI между двумя световыми коробами, как я описал? Могу ли я проложить заземляющий провод (провода) снаружи, используя какую-либо защищенную от непогоды проводку (если такая проводка существует), прикрепленную снаружи дома?

Оправдана ли моя решимость заземлить предметы в ванной? Должен ли я просто полагаться на функции безопасности розетки GCFI, а затем установить еще один GCFI на нижней стене, ничего не заземляя? Можно ли оставить световые короба незаземленными, несмотря на наличие заземляющих проводов? Является ли переделка ванной таким образом, что старые провода, ведущие в ванную комнату, подлежат замене. . или они и так в порядке?

В доме есть выключатель сзади снаружи.

Пожалуйста, формулируйте ответы как можно проще, без жаргона, такого как «гирляндная цепочка», поскольку я легко запутываюсь, разбирая сжатые фразы и понятия, знакомые профессионалам.

Спасибо. 8

При такой старой электропроводке лучшее и САМОЕ ПРОЩЕЕ, что можно сделать, это отказаться от всей существующей электропроводки в ванной комнате (или всей области ремонта) и заменить ее от точки А до точки Б, как если бы это было новое строительство. Было бы безумием открыть стены и не сделать этого.

  • Было бы лучше, если бы точка А была новой цепью, идущей от панели.
  • 2-е место – это подключение к выходной цепи до того, как она войдет в зону ремонта на чердаке, в подвале, в подвальном помещении или в светильнике или розетке в другой комнате, что делает вашу точку А.
  • Если нужно, коснитесь существующей цепи там, где она впервые входит в зону ремонта, что сделает вашу точку А.

Первым устройством в вашей новой трассе должна быть розетка GFCI, установленная должным образом для защиты остальной части цепи. Кстати, GFCI не требует заземляющего провода, чтобы сделать цепь более безопасной. (Если вы получаете удар током от горячего к нейтральному, GFCI вам не поможет, но если вы получаете удар от горячего к чему-то заземленному, он поможет, независимо от того, есть ли заземляющий провод или нет.)

Никогда не выполняйте сращивание вне коробки, даже если эта коробка больше не будет использоваться и должна иметь заглушку, и независимо от того, используете ли вы старую цепь или нет, не забывайте обслуживать эту цепь, если она выйдет из строя. продолжать (проходя) снабжать другую часть дома.

Пожалуйста, ознакомьтесь со статьей 406.4 Национального электротехнического кодекса для заземления и замены розеток:

406.4 Общие требования к установке Розетки должны располагаться в ответвленных цепях в соответствии с Частью III Статьи 210. Общие требования к установке должны соответствовать 406.4 (A) — (F).

(А) Тип заземления. Розетки, устанавливаемые на ответвлениях 15- и 20-амперных цепей, должны быть с заземлением. Розетки с заземлением должны устанавливаться только в цепях того класса напряжения и тока, на которые они рассчитаны, за исключением случаев, предусмотренных в таблице 210.21(В)(2) и таблице 210.21(В)(3). Исключение: розетки незаземленного типа, установленные в соответствии с 406.4(D).

(B) Заземлить. Розетки и соединители шнура, имеющие контакты заземляющего проводника оборудования, должны иметь эти контакты, соединенные с заземляющим проводником оборудования. Исключение № 1: Розетки, установленные на переносных и автомобильных генераторах в соответствии с 250.34.

(C) Методы заземления. Контакты заземляющего проводника оборудования розеток и соединителей шнура должны быть заземлены путем присоединения к заземляющему проводнику оборудования цепи, питающей розетку или соединитель шнура.

Информационное примечание. Требования к установке для снижения электрических помех см. в 250.146(D).

Метод ответвленной проводки должен включать или предусматривать заземляющий провод оборудования, к которому подключаются контакты заземляющего проводника оборудования розетки или соединителя шнура.

Информационное примечание № 1: См. 250.118 о приемлемых средствах заземления. Информационное примечание № 2: Для расширения существующих ответвлений см. 250.130.

(D) Замена. Замена емкостей должна соответствовать 406.4(D)(1) — (D)(6), если применимо. (1) Розетки с заземлением. Если в корпусе розетки имеется средство заземления или если заземляющий проводник оборудования установлен в соответствии с 250.130(C), должны использоваться заземляющие розетки, которые должны быть подключены к заземляющему проводнику оборудования в соответствии с 406.4(C) или 250.130(C). С).

(2) Розетки без заземления. Если в корпусе розетки отсутствует крепление к заземляющему проводнику оборудования, установка должна соответствовать требованиям (D)(2)(a), (D)(2)(b) или (D)(2)(c). . (a) Допускается замена незаземляющей(ых) розетки(ей) другой(ыми) незаземляющей(ыми) розеткой(ями). (b) Разрешается заменять розетку(и) незаземленного типа розеткой(ями) с прерывателем цепи от замыкания на землю. Эти розетки должны иметь маркировку «Оборудование не заземлено». Проводник заземления оборудования не должен подключаться от розетки с прерывателем цепи замыкания на землю к какой-либо розетке, питаемой от розетки прерывателя цепи замыкания на землю. (c) Разрешается заменить розетку(и) незаземленного типа розеткой(ями) с заземлением, если питание подается через прерыватель цепи замыкания на землю. Розетки с заземлением, питаемые через прерыватель цепи замыкания на землю, должны иметь маркировку «Защита GFCI» и «Нет заземления оборудования». Заземляющий провод оборудования не должен быть присоединен между розетками с заземлением.

(3) Прерыватели цепи замыкания на землю. Розетки, защищенные прерывателем цепи от замыкания на землю, должны быть предусмотрены в тех случаях, когда производится замена розеток розеток, защита которых требуется в соответствии с другими положениями настоящего Кодекса.

(4) Защита от дугового замыкания. Если розетка питается от ответвленной цепи, для которой требуется защита от дугового замыкания, как указано в другом месте настоящего Кодекса, замещающая розетка в этой розетке должна быть одной из следующих: (1) Перечисленная розетка с дуговым замыканием типа выходной ответвленной цепи. (2) Розетка, защищенная указанной розеткой ответвленной цепи с дуговым дуговым замыканием. (3) Розетка, защищенная указанным комбинированным автоматическим выключателем дугового замыкания. Это требование вступает в силу с 1 января 2014 г.

(5) Сосуды с защитой от несанкционированного доступа. Перечень защищенных от несанкционированного доступа емкостей должен быть предусмотрен в случае замены на розетках емкостей, которые должны быть защищены от несанкционированного доступа в соответствии с другими положениями настоящего Кодекса.

(6) Устойчивые к атмосферным воздействиям сосуды. Атмосферостойкие сосуды должны быть предусмотрены там, где производится замена розеток, требующих такой защиты в других положениях настоящего Кодекса.

Удачи в вашем проекте!

Учитывая уровень реконструкции (удаление настенного покрытия), единственным правильным ответом является удаление всей старой проводки и прокладка новых трехжильных кабелей, соответствующих нормам, к новым выключателям на электрическом щите.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

заземление и соединение — Плавающий грунт в отремонтированной ванной

питается от устаревшей подпанели GE без отдельной шины заземления. У меня были установлены новые выключатели Square D в дополнительной панели.

Вы не можете поместить случайный выключатель марки X в панель марки Y. Да, я знаю, что некоторые из них «подходят» и чувствуют, что они защелкиваются, , если вы полностью игнорируете нормальную силу вставки . Но автобусы не совпадут, и они будут дугой.

Если вы придерживаетесь комбинации OEM-выключатели/панель, они внесены в список UL для совместной работы. UL также будет классифицируют определенные специальные выключатели для работы в определенных других панелях: Возьмите панель Square D «QO» шириной 3/4 дюйма. Выключатели Eaton CHQ (не CH) или Siemens QD классифицируются по UL- как , поскольку они прошли проверку конструкции

Классифицируются ли выключатели Square D HOM для панелей GE Нет, они определенно не . других выключателей в своей панели и отказывается делать классифицированные выключатели для чужой панели.0005

Значит, этим выключателям точно не место на этой панели. Теперь, если вы предоставите нам фотографии панели и особенно маркировки, у нас есть эксперты, которые могут сказать вам и , какие выключатели внесены в список (или классифицированы) UL для этой панели.

Да, да, ваш парень занимается этим уже 20 лет, и у него никогда не было отзывов ни об одном из его обменов с инопланетянами. О которых он знает.

электрик использовал существующее питание от панели GE, таким образом, нет заземления. Все светильники и розетки имеют заземляющие провода, соединенные вместе, но это заземление просто плавает. Когда я подношу индукционный тестер к туалетному столику, он издает звуковой сигнал, даже если настенный выключатель выключен.

Откуда ваш индукционный тестер получает опорное заземление? можете ли вы попробовать это с твердой опорной землей, снятой с крышки панели? Любой провод подойдет для заземления для тестирования. Телефонная линия, Ethernet, RG58, все, что попадется под руку.

Он установил стандартную дуплексную розетку рядом с ванной, соединенной с этой плавучей землей.
По-видимому, существует достаточная связь между землей и нейтралью, чтобы неоновая лампа для проверки заземления загоралась в тестере, чтобы цепь читалась хорошо.

Вы уверены? Это было бы ужасно много сцепления. Я никогда не видел, чтобы емкостная связь создавала ЭДС, достаточную для перемещения стрелки механического вольтметра, не говоря уже о том, чтобы зажечь свет. Вот почему в последнее время о нем так много сообщают: современные DVM достаточно чувствительны, чтобы его обнаружить.

Пройти в ванную комнату было бы легко, если бы стены были открыты, другие новые пролеты были проложены в нескольких футах. Не знаю, как они пропустили это, потому что я сказал им в начале, что не хочу ярлыков и хочу настоящую землю в ванной.

Вы полностью уверены, что он не модернизировал землю ? Это совершенно правильно и законно с NEC 2014 года.
